M14 · Egzamin zawodowy · czerwiec 2017

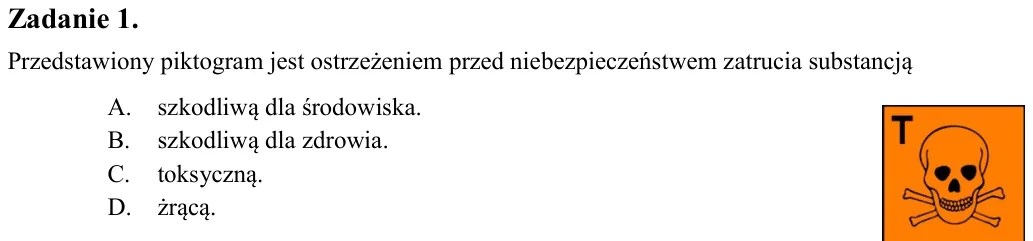

Zadanie 1. Przedstawiony piktogram jest ostrzeżeniem przed niebezpieczeństwem zatrucia substancją A. szkodliwą dla środowiska. B. szkodliwą dla zdrowia. C. toksyczną. D. żrącą.

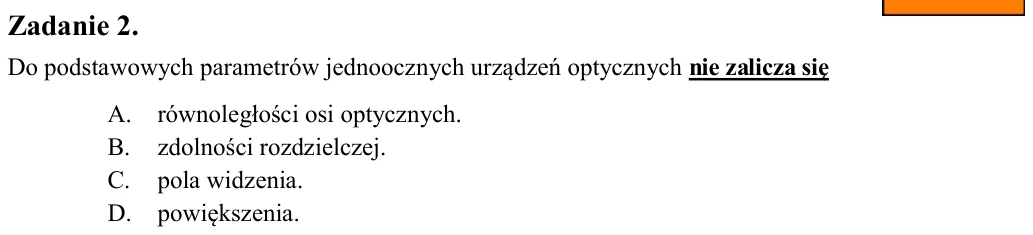

Zadanie 2. Do podstawowych parametrów jednoocznych urządzeń optycznych nie zalicza się A. równoległości osi optycznych. B. zdolności rozdzielczej. C. pola widzenia. D. powiększenia.

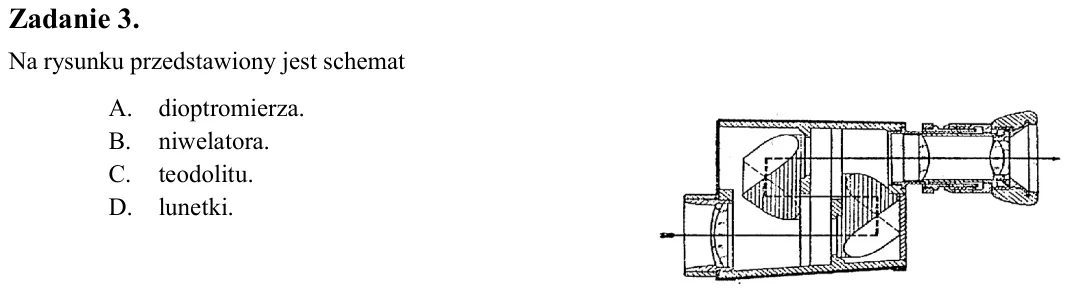

Zadanie 3. Na rysunku przedstawiony jest schemat A. dioptromierza. B. niwelatora. C. teodolitu. D. lunetki.

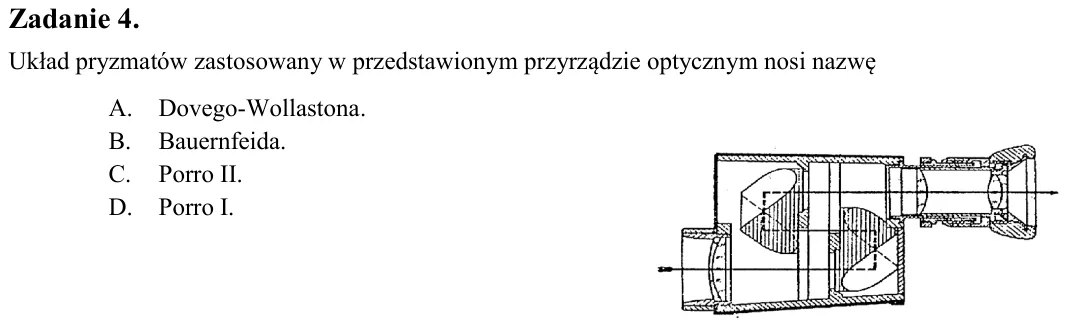

Zadanie 4. Układ pryzmatów zastosowany w przedstawionym przyrządzie optycznym nosi nazwę A. Dovego-Wollastona. B. Bauernfeida. C. Porro II. D. Porro I.

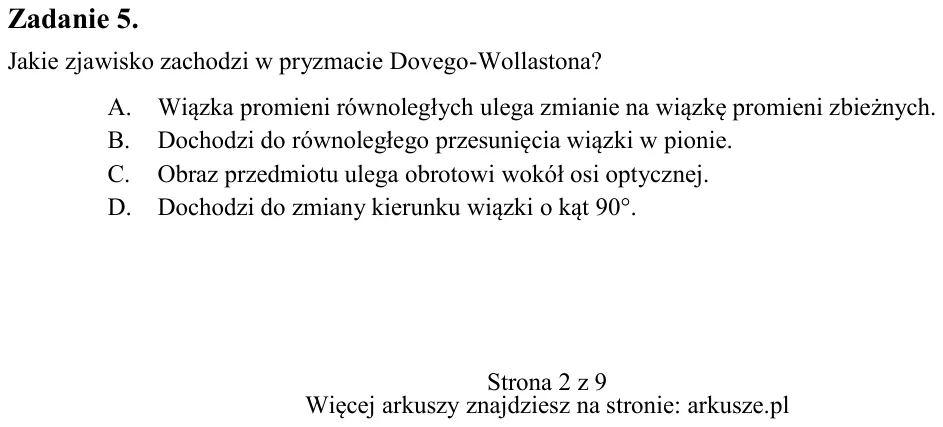

Zadanie 5. Jakie zjawisko zachodzi w pryzmacie Dovego-Wollastona? A. Wiązka promieni równoległych ulega zmianie na wiązkę promieni zbieżnych. B. Dochodzi do równoległego przesunięcia wiązki w pionie. C. Obraz przedmiotu

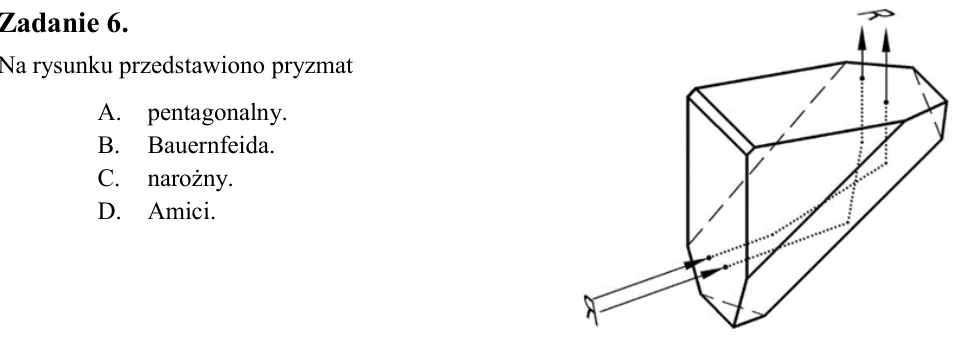

Zadanie 6. Na rysunku przedstawiono pryzmat A. pentagonalny. B. Bauernfeida. C. narożny. D. Amici.

Zadanie 7. Na rysunku przedstawiono soczewkę A. dwuwklęsłą. B. dwuwypukłą. C. płasko-wklęsłą. D. wklęsło-wypukłą.

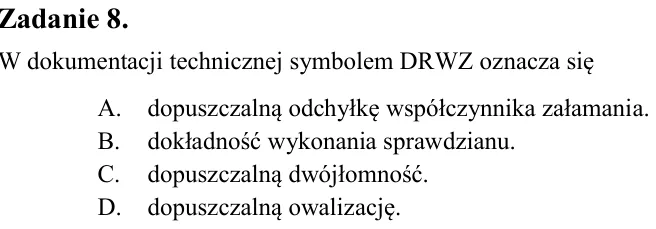

Zadanie 8. W dokumentacji technicznej symbolem DRWZ oznacza się A. dopuszczalną odchyłkę współczynnika załamania. B. dokładność wykonania sprawdzianu. C. dopuszczalną dwójłomność. D. dopuszczalną owalizację.

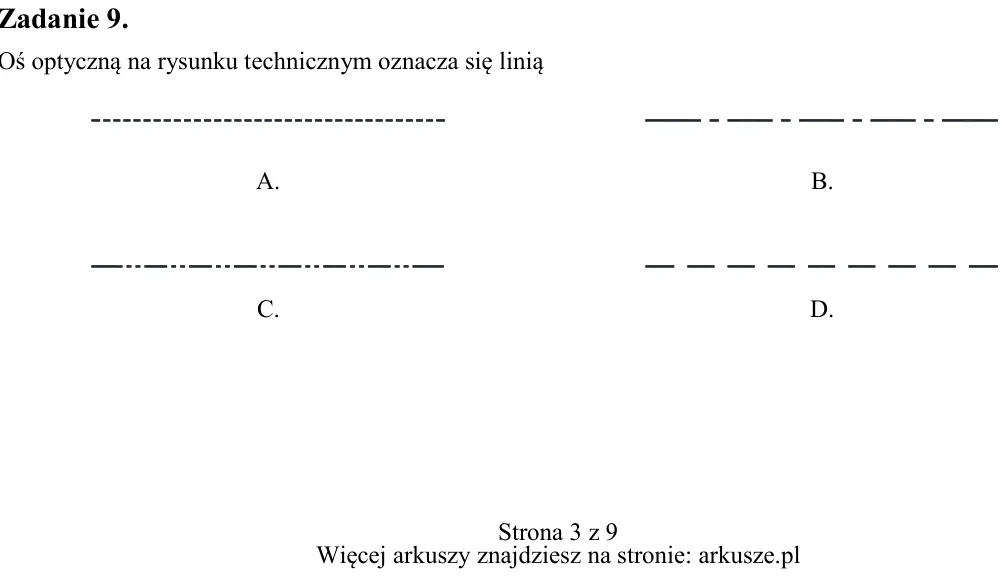

Zadanie 9. Oś optyczną na rysunku technicznym oznacza się linią A. B. C. D.

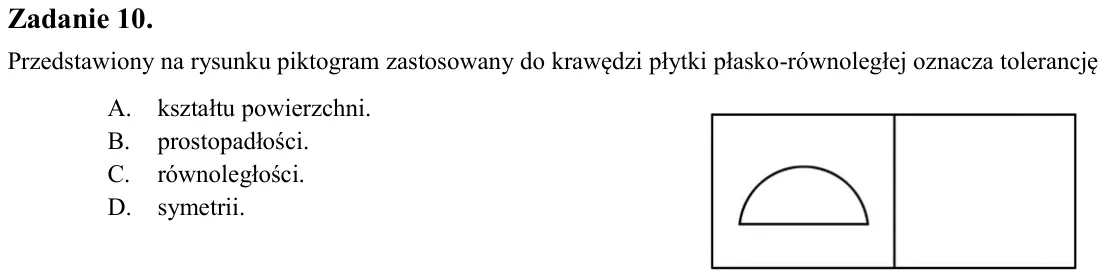

Zadanie 10. Przedstawiony na rysunku piktogram zastosowany do krawędzi płytki płasko-równoległej oznacza tolerancję A. kształtu powierzchni. B. prostopadłości. C. równoległości. D. symetrii.

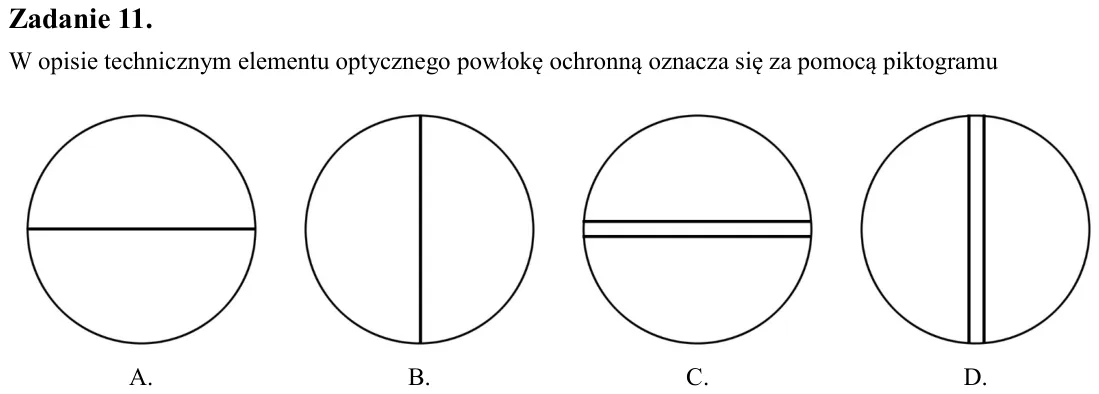

Zadanie 11. W opisie technicznym elementu optycznego powłokę ochronną oznacza się za pomocą piktogramu

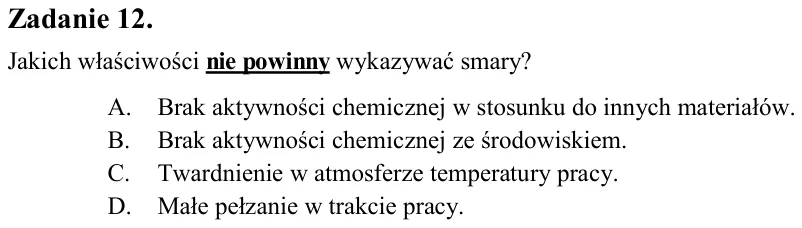

Zadanie 12. Jakich właściwości nie powinny wykazywać smary? A. Brak aktywności chemicznej w stosunku do innych materiałów. B. Brak aktywności chemicznej ze środowiskiem. C. Twardnienie w atmosferze temperatury pracy. D.

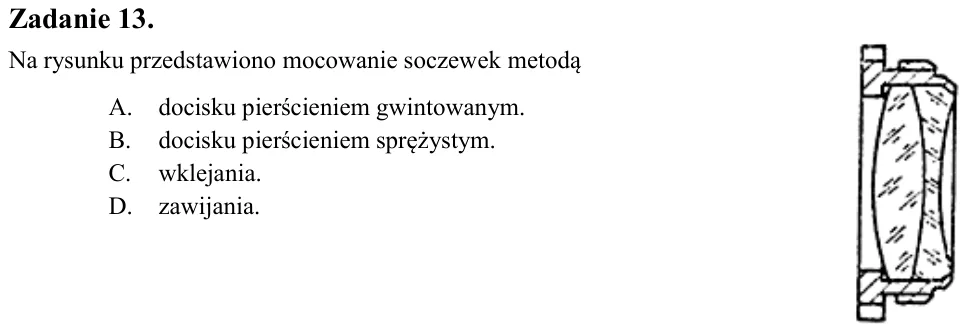

Zadanie 13. Na rysunku przedstawiono mocowanie soczewek metodą A. docisku pierścieniem gwintowanym. B. docisku pierścieniem sprężystym. C. wklejania. D. zawijania.

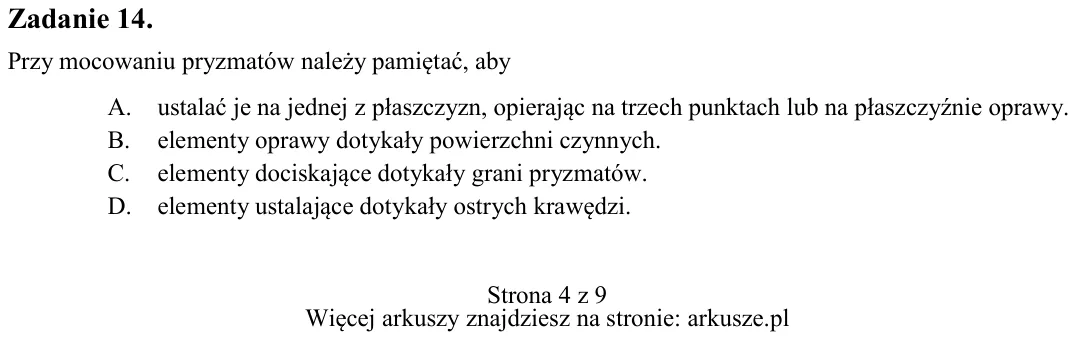

Zadanie 14. Przy mocowaniu pryzmatów należy pamiętać, aby A. ustalać je na jednej z płaszczyzn, opierając na trzech punktach lub na płaszczyźnie oprawy. B. elementy oprawy dotykały powierzchni czynnych. C. elementy docis

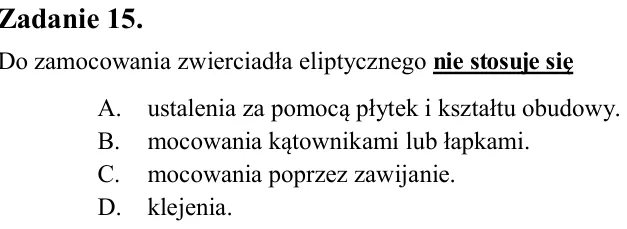

Zadanie 15. Do zamocowania zwierciadła eliptycznego nie stosuje się A. ustalenia za pomocą płytek i kształtu obudowy. B. mocowania kątownikami lub łapkami. C. mocowania poprzez zawijanie. D. klejenia.

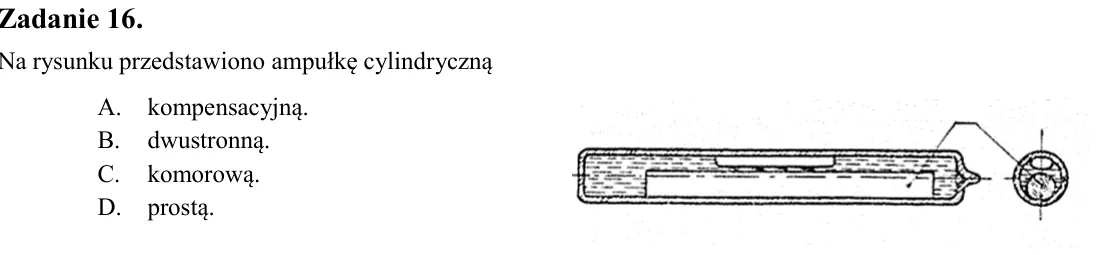

Zadanie 16. Na rysunku przedstawiono ampułkę cylindryczną A. kompensacyjną. B. dwustronną. C. komorową. D. prostą.

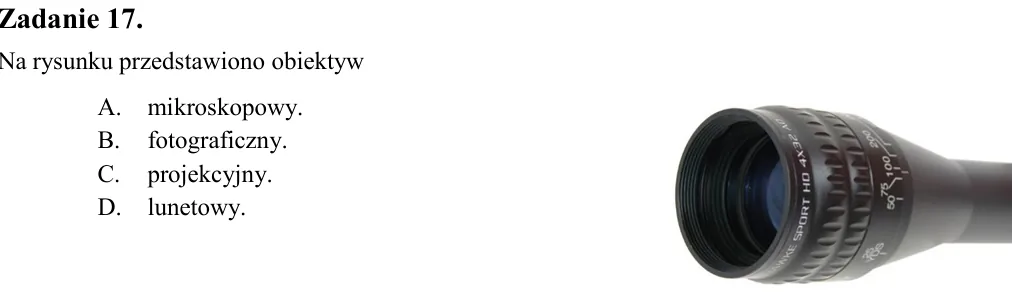

Zadanie 17. Na rysunku przedstawiono obiektyw A. mikroskopowy. B. fotograficzny. C. projekcyjny. D. lunetowy.

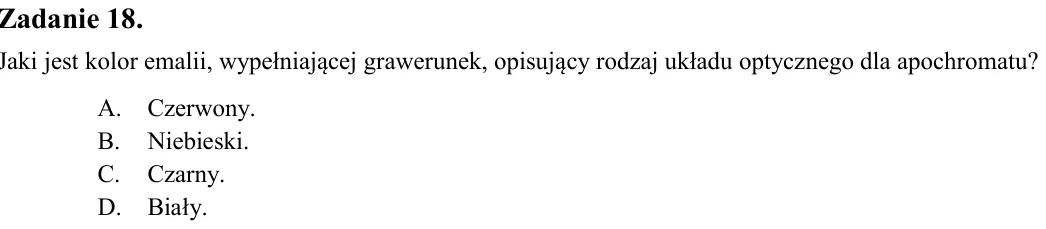

Zadanie 18. Jaki jest kolor emalii, wypełniającej grawerunek, opisujący rodzaj układu optycznego dla apochromatu? A. Czerwony. B. Niebieski. C. Czarny. D. Biały.

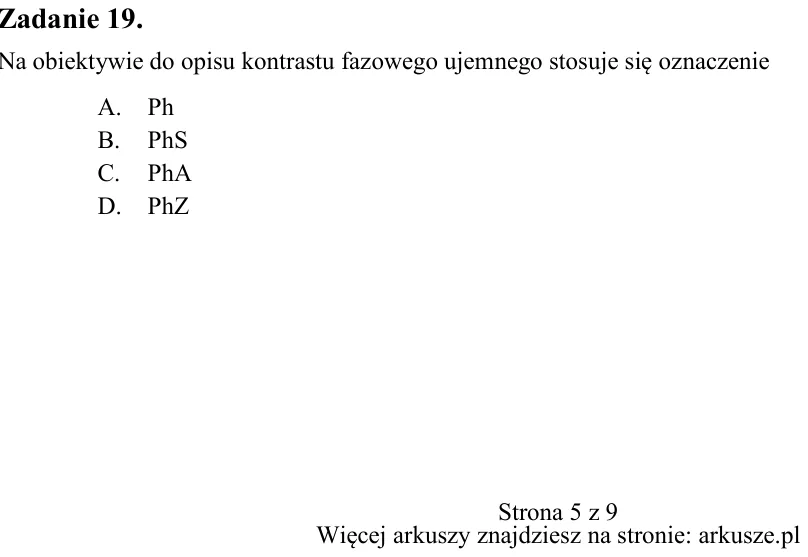

Zadanie 19. Na obiektywie do opisu kontrastu fazowego ujemnego stosuje się oznaczenie A. Ph B. PhS C. PhA D. PhZ

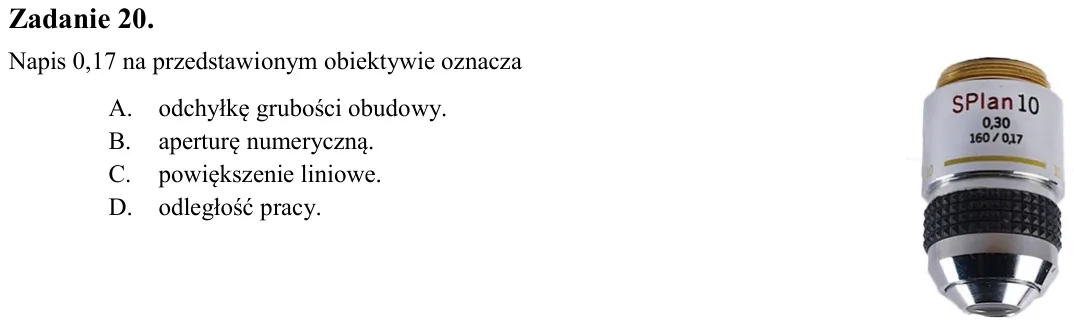

Zadanie 20. Napis 0,17 na przedstawionym obiektywie oznacza A. odchyłkę grubości obudowy. B. aperturę numeryczną. C. powiększenie liniowe. D. odległość pracy.

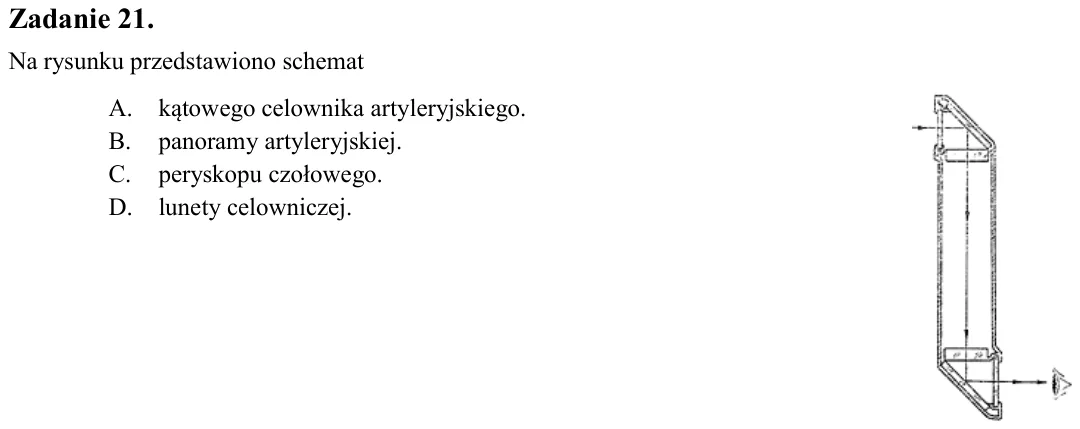

Zadanie 21. Na rysunku przedstawiono schemat A. kątowego celownika artyleryjskiego. B. panoramy artyleryjskiej. C. peryskopu czołowego. D. lunety celowniczej.

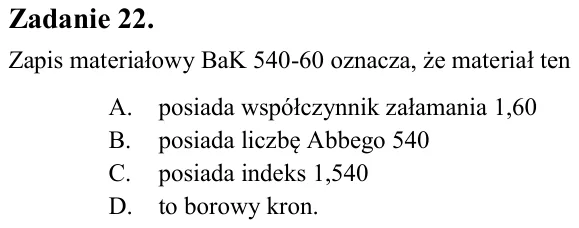

Zadanie 22. Zapis materiałowy BaK 540-60 oznacza, że materiał ten A. posiada współczynnik załamania 1,60 B. posiada liczbę Abbego 540 C. posiada indeks 1,540 D. to borowy kron.

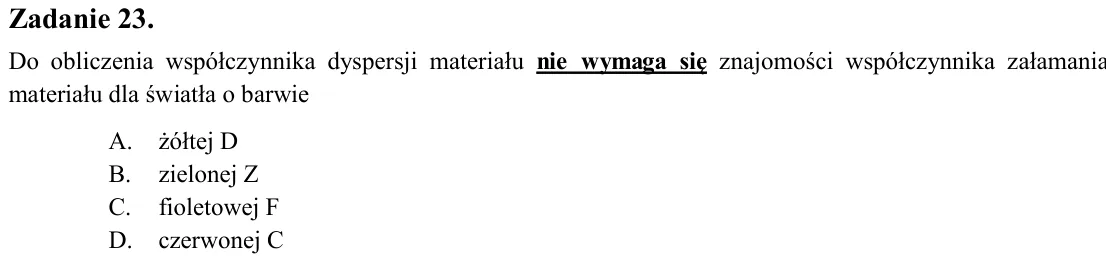

Zadanie 23. Do obliczenia współczynnika dyspersji materiału nie wymaga się znajomości współczynnika załamania materiału dla światła o barwie A. żółtej D B. zielonej Z C. fioletowej F D. czerwonej C

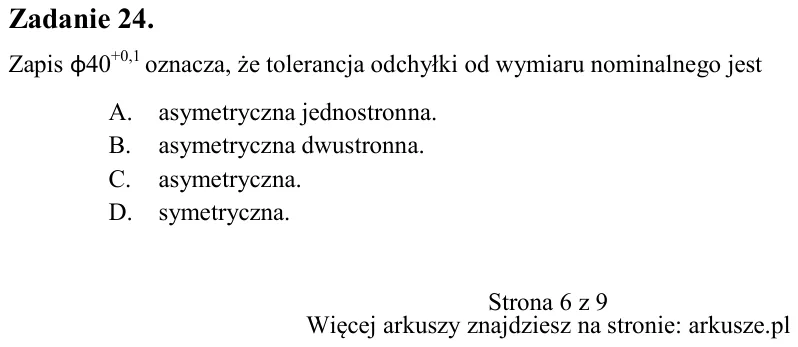

Zadanie 24. Zapis ɸ40+0,1 oznacza, że tolerancja odchyłki od wymiaru nominalnego jest A. asymetryczna jednostronna. B. asymetryczna dwustronna. C. asymetryczna. D. symetryczna.

Zadanie 25. Która wartość nie mieści się w granicach tolerancji wymiaru 20+0,005? A. 19,990 B. 19,994 C. 20,005 D. 20,009

Zadanie 26. Który zapis dotyczy pasowania ciasnego według zasady stałego otworu? A. H6/f6 B. H6/s5 C. H6/h5 D. H6/m5

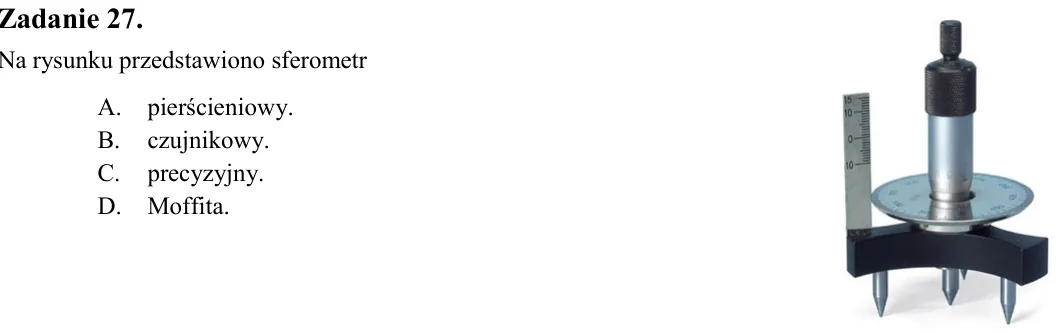

Zadanie 27. Na rysunku przedstawiono sferometr A. pierścieniowy. B. czujnikowy. C. precyzyjny. D. Moffita.

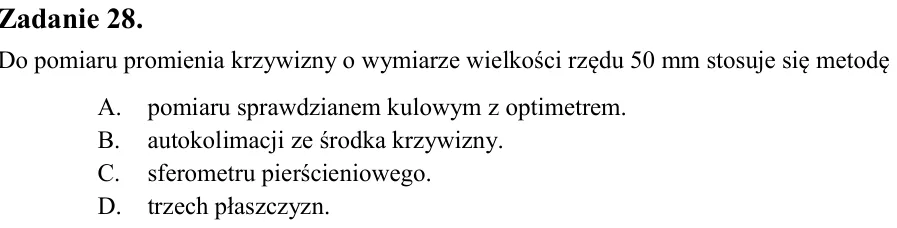

Zadanie 28. Do pomiaru promienia krzywizny o wymiarze wielkości rzędu 50 mm stosuje się metodę A. pomiaru sprawdzianem kulowym z optimetrem. B. autokolimacji ze środka krzywizny. C. sferometru pierścieniowego. D. trzech

Zadanie 29. Kąta odchylenia klina optycznego nie zmierzy się metodą A. wielokrotnych odbić. B. trzech płaszczyzn. C. autokolimacji. D. projekcyjną.

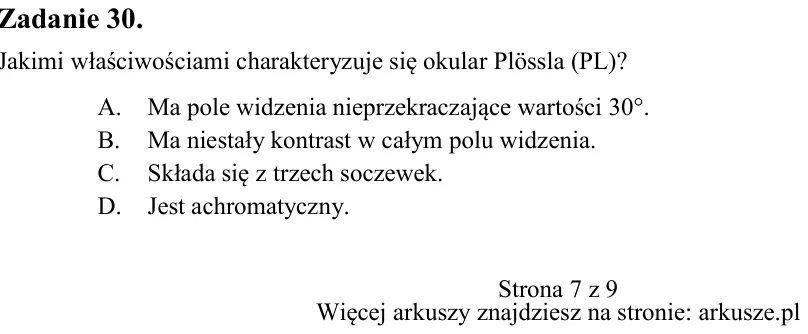

Zadanie 30. Jakimi właściwościami charakteryzuje się okular Plössla (PL)? A. Ma pole widzenia nieprzekraczające wartości 30°. B. Ma niestały kontrast w całym polu widzenia. C. Składa się z trzech soczewek. D. Jest achrom

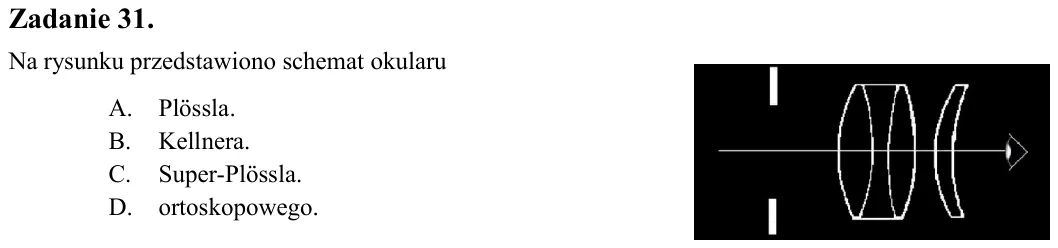

Zadanie 31. Na rysunku przedstawiono schemat okularu A. Plössla. B. Kellnera. C. Super-Plössla. D. ortoskopowego.

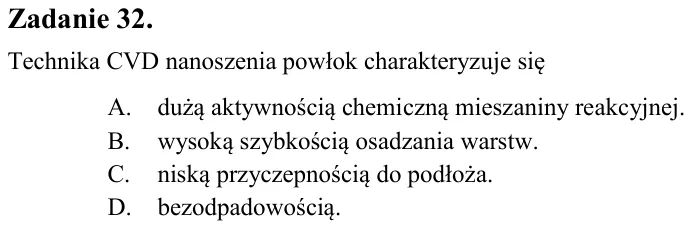

Zadanie 32. Technika CVD nanoszenia powłok charakteryzuje się A. dużą aktywnością chemiczną mieszaniny reakcyjnej. B. wysoką szybkością osadzania warstw. C. niską przyczepnością do podłoża. D. bezodpadowością.

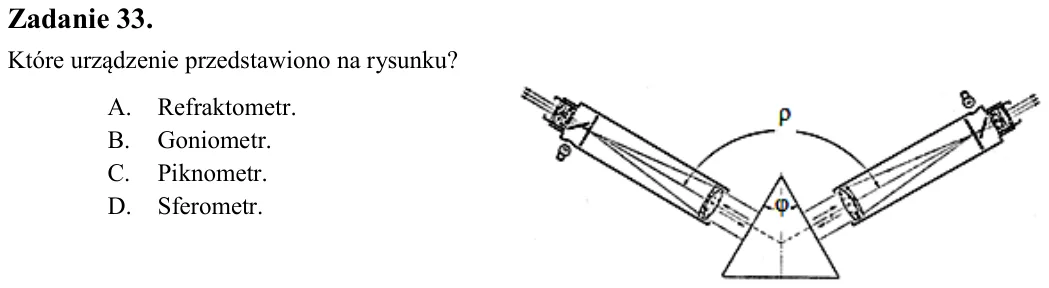

Zadanie 33. Które urządzenie przedstawiono na rysunku? A. Refraktometr. B. Goniometr. C. Piknometr. D. Sferometr.

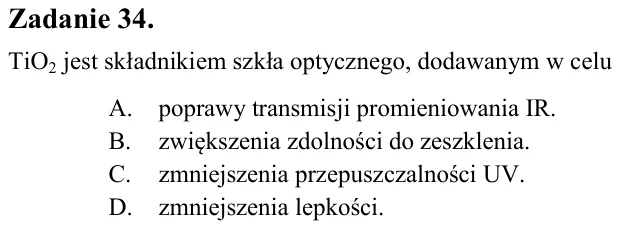

Zadanie 34. TiO2 jest składnikiem szkła optycznego, dodawanym w celu A. poprawy transmisji promieniowania IR. B. zwiększenia zdolności do zeszklenia. C. zmniejszenia przepuszczalności UV. D. zmniejszenia lepkości.

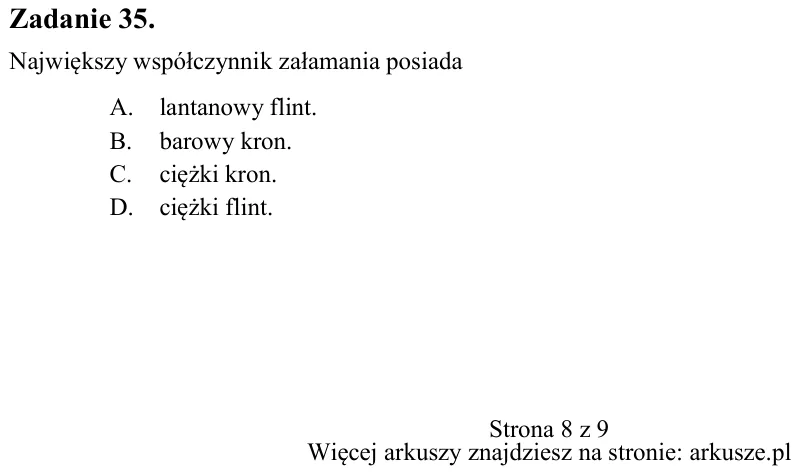

Zadanie 35. Największy współczynnik załamania posiada A. lantanowy flint. B. barowy kron. C. ciężki kron. D. ciężki flint.

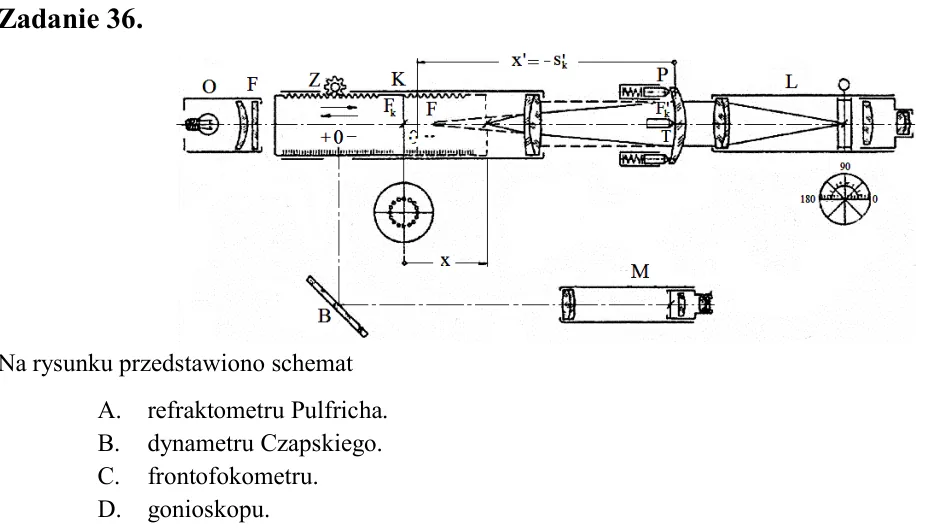

Zadanie 36. Na rysunku przedstawiono schemat A. refraktometru Pulfricha. B. dynametru Czapskiego. C. frontofokometru. D. gonioskopu.

Zadanie 37. Powiększenie lupy o ogniskowej leżącej w odległości 25 mm wynosi A. 12,5x B. 10x C. 5x D. 2,5x

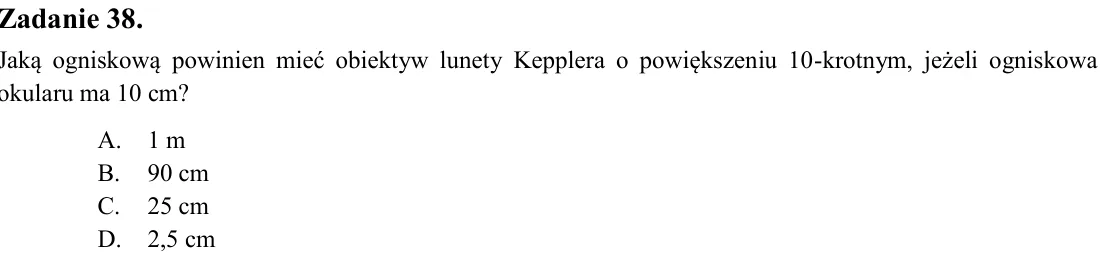

Zadanie 38. Jaką ogniskową powinien mieć obiektyw lunety Kepplera o powiększeniu 10-krotnym, jeżeli ogniskowa okularu ma 10 cm? A. 1 m B. 90 cm C. 25 cm D. 2,5 cm

Zadanie 39. Naturalna zdolność rozdzielcza oka ludzkiego ma wartość kątową równą A. 5 B. 1 C. 10″ D. 5″

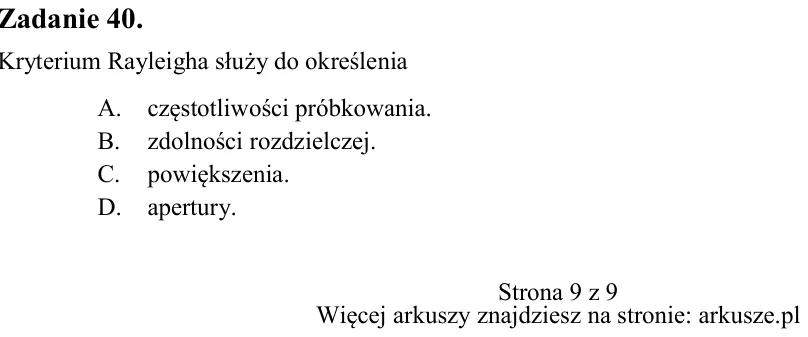

Zadanie 40. Kryterium Rayleigha służy do określenia A. częstotliwości próbkowania. B. zdolności rozdzielczej. C. powiększenia. D. apertury.
