M14 · Egzamin zawodowy · styczeń 2017

Zadanie 1. Który z podanych symboli określa dyspersję kątową? A. nF B. λd C. nF-nC D. δF-δC

Zadanie 2. Które powiększenie oznacza się symbolem γ? A. Kątowe. B. Podłużne. C. Wizualne. D. Poprzeczne.

Zadanie 3. Do polerowania szkła optycznego należy użyć proszku wykonanego A. z tlenku ceru. B. z tlenku miedzi. C. z trójtlenku glinu. D. z węgliku krzemu.

Zadanie 4. W łożyskach ślizgowych typu zegarowego stosowane są panewki A. żeliwne. B. stalowe. C. mineralne. D. aluminiowe.

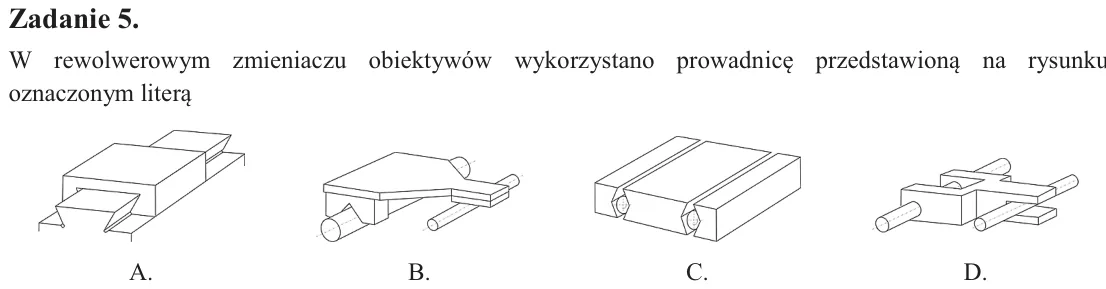

Zadanie 5. W rewolwerowym zmieniaczu obiektywów wykorzystano prowadnicę przedstawioną na rysunku oznaczonym literą

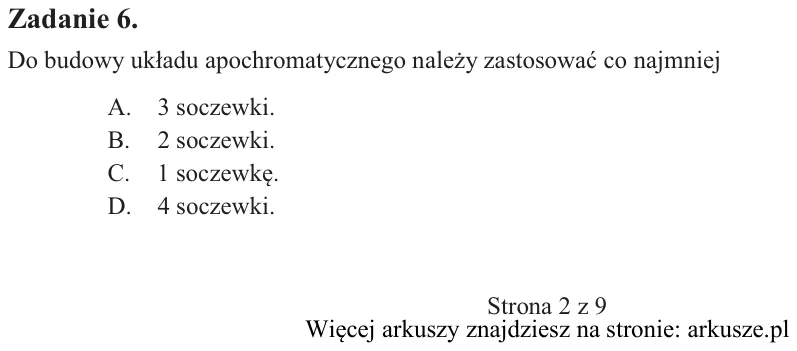

Zadanie 6. Do budowy układu apochromatycznego należy zastosować co najmniej A. 3 soczewki. B. 2 soczewki. C. 1 soczewkę. D. 4 soczewki. A. B. C. D.

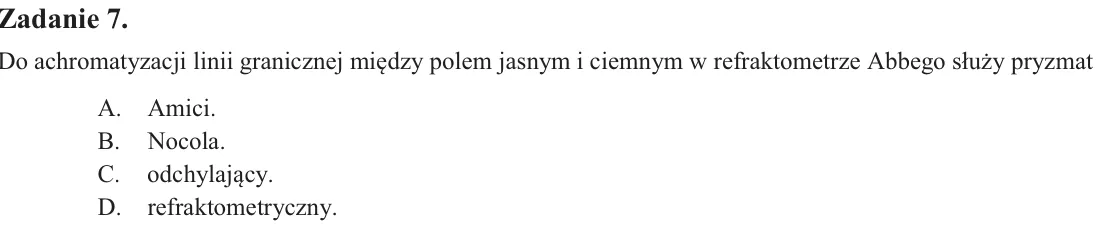

Zadanie 7. Do achromatyzacji linii granicznej między polem jasnym i ciemnym w refraktometrze Abbego służy pryzmat A. Amici. B. Nocola. C. odchylający. D. refraktometryczny.

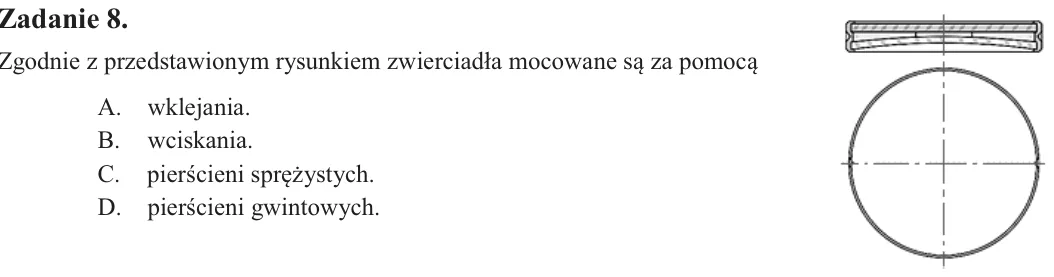

Zadanie 8. Zgodnie z przedstawionym rysunkiem zwierciadła mocowane są za pomocą A. wklejania. B. wciskania. C. pierścieni sprężystych. D. pierścieni gwintowych.

Zadanie 9. Którym symbolem oznacza się dopuszczalną odchyłkę współczynnika załamania szkła? A. ΔN B. ΔnD C. Δrwz D. Δ(nF - nC)

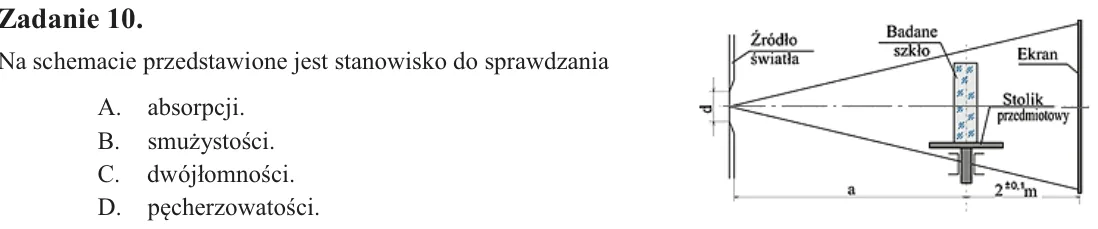

Zadanie 10. Na schemacie przedstawione jest stanowisko do sprawdzania A. absorpcji. B. smużystości. C. dwójłomności. D. pęcherzowatości.

Zadanie 11. Do dokładnych pomiarów długości metodą porównawczą można zastosować A. teodolit. B. optimetr. C. dalmierz. D. niwelator.

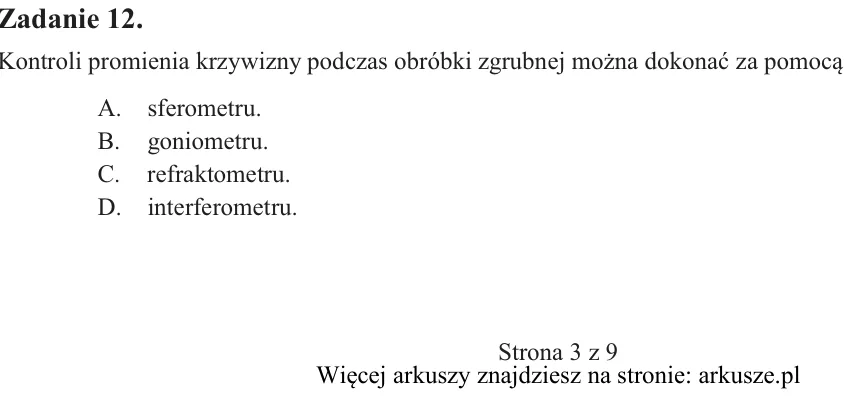

Zadanie 12. Kontroli promienia krzywizny podczas obróbki zgrubnej można dokonać za pomocą A. sferometru. B. goniometru. C. refraktometru. D. interferometru.

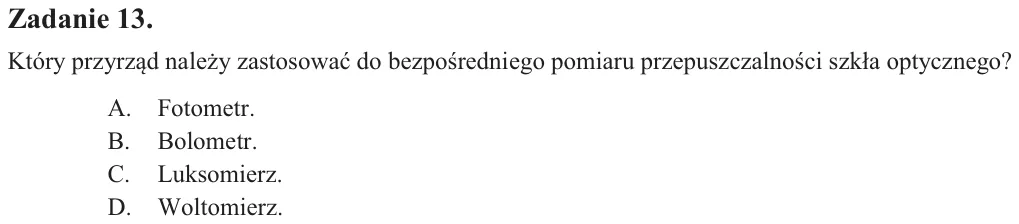

Zadanie 13. Który przyrząd należy zastosować do bezpośredniego pomiaru przepuszczalności szkła optycznego? A. Fotometr. B. Bolometr. C. Luksomierz. D. Woltomierz.

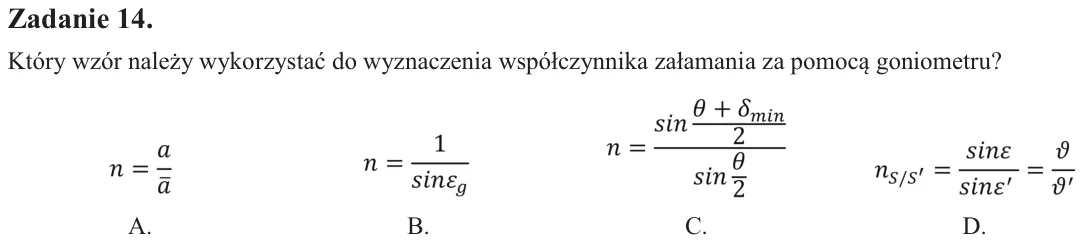

Zadanie 14. Który wzór należy wykorzystać do wyznaczenia współczynnika załamania za pomocą goniometru?

Zadanie 15. Zgodnie z rysunkiem wymiar kąta nie może posiadać wartości A. 89°50' B. 89°52' C. 90°10' D. 90°12'

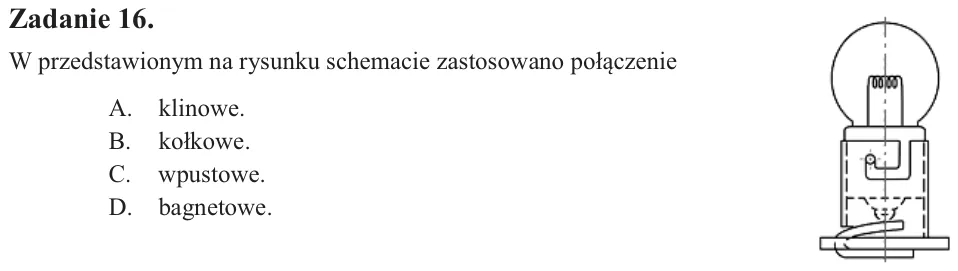

Zadanie 16. W przedstawionym na rysunku schemacie zastosowano połączenie A. klinowe. B. kołkowe. C. wpustowe. D. bagnetowe.

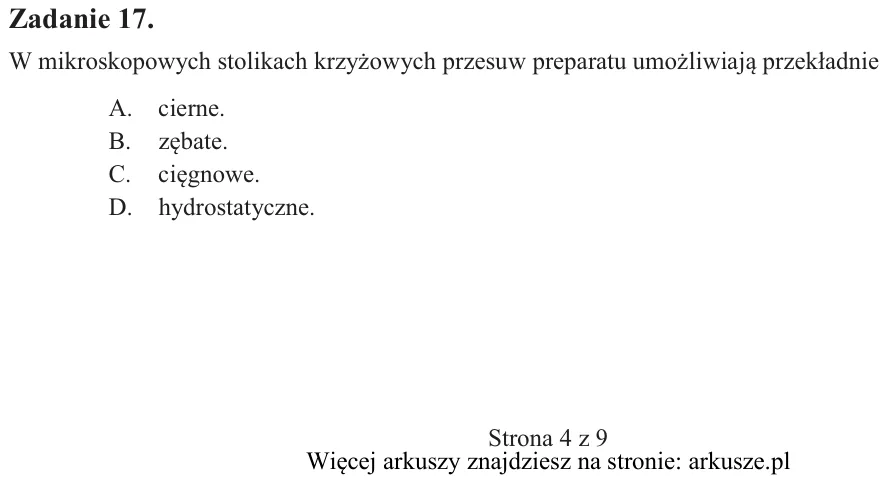

Zadanie 17. W mikroskopowych stolikach krzyżowych przesuw preparatu umożliwiają przekładnie A. cierne. B. zębate. C. cięgnowe. D. hydrostatyczne. A. B. C. D.

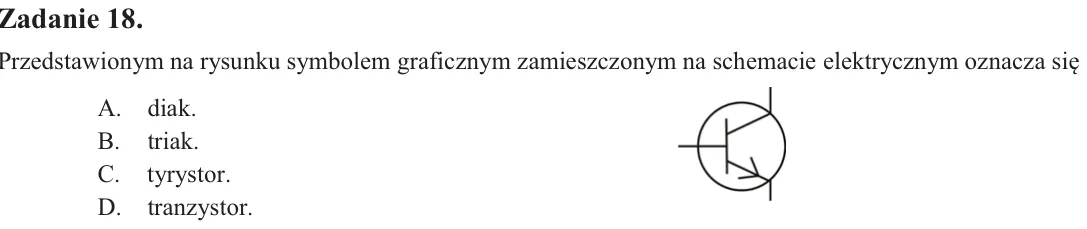

Zadanie 18. Przedstawionym na rysunku symbolem graficznym zamieszczonym na schemacie elektrycznym oznacza się A. diak. B. triak. C. tyrystor. D. tranzystor.

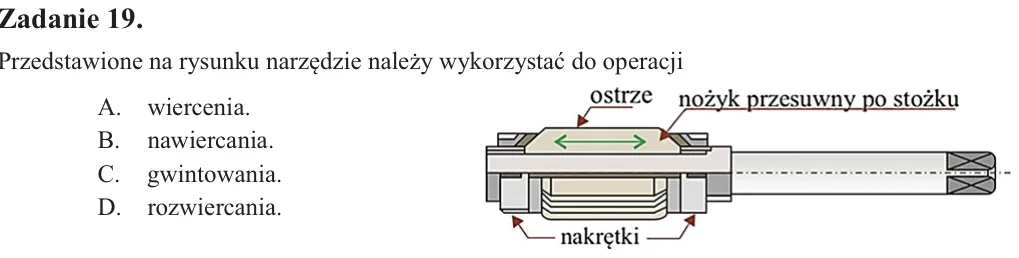

Zadanie 19. Przedstawione na rysunku narzędzie należy wykorzystać do operacji A. wiercenia. B. nawiercania. C. gwintowania. D. rozwiercania.

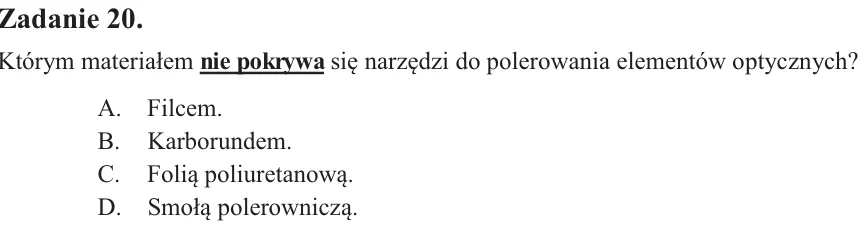

Zadanie 20. Którym materiałem nie pokrywa się narzędzi do polerowania elementów optycznych? A. Filcem. B. Karborundem. C. Folią poliuretanową. D. Smołą polerowniczą.

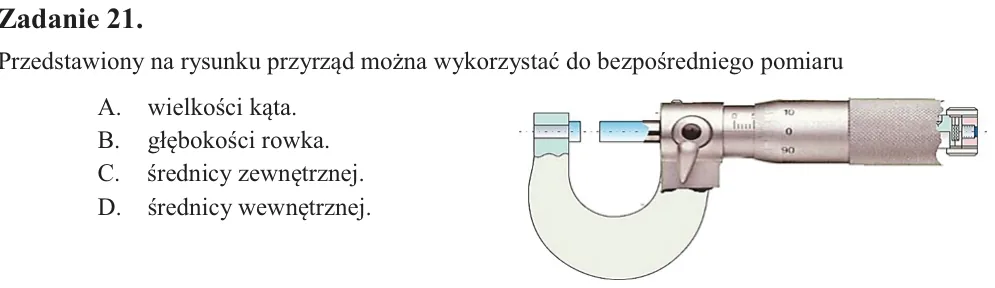

Zadanie 21. Przedstawiony na rysunku przyrząd można wykorzystać do bezpośredniego pomiaru A. wielkości kąta. B. głębokości rowka. C. średnicy zewnętrznej. D. średnicy wewnętrznej.

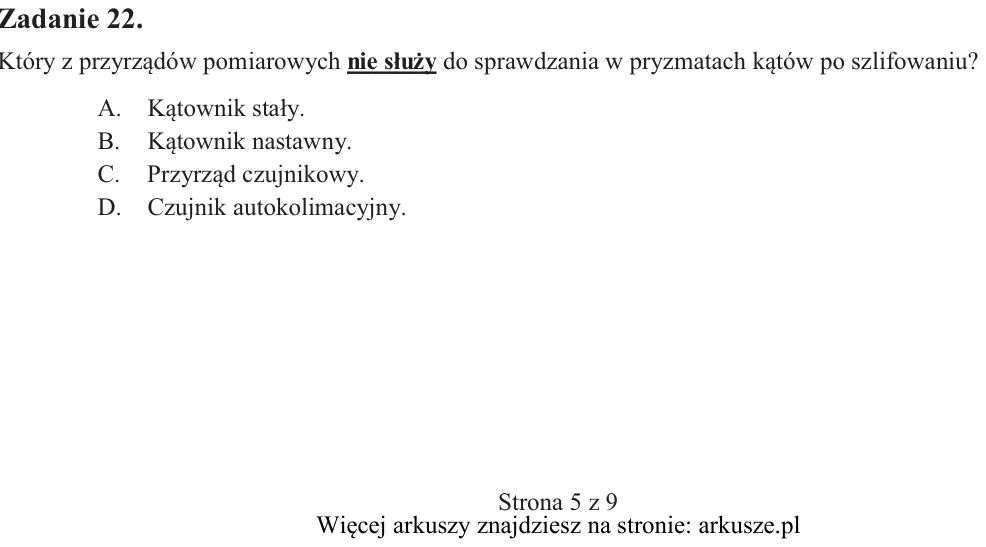

Zadanie 22. Który z przyrządów pomiarowych nie służy do sprawdzania w pryzmatach kątów po szlifowaniu? A. Kątownik stały. B. Kątownik nastawny. C. Przyrząd czujnikowy. D. Czujnik autokolimacyjny.

Zadanie 23. Soczewki układu optycznego typu achromat wykonane są z kombinacji szkieł A. flint-flint. B. kron-flint. C. kron-kron. D. neodym-flint.

Zadanie 24. Polerowanie szklanych elementów optycznych wykonuje się za pomocą wodnej zawiesiny tlenku A. ceru. B. cyny. C. żelaza. D. miedzi.

Zadanie 25. Podczas skrobania kąt ustawienia skrobaka do powierzchni obrabianej powinien wynosić około A. 30° B. 60° C. 90° D. 120°

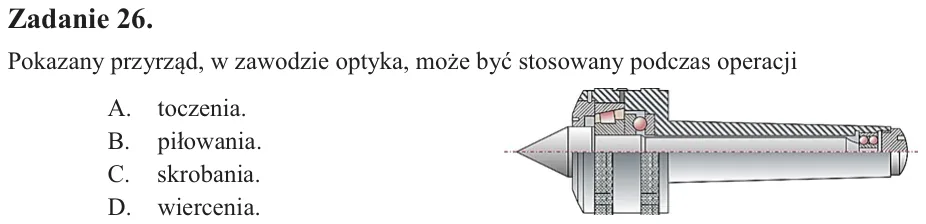

Zadanie 26. Pokazany przyrząd, w zawodzie optyka, może być stosowany podczas operacji A. toczenia. B. piłowania. C. skrobania. D. wiercenia.

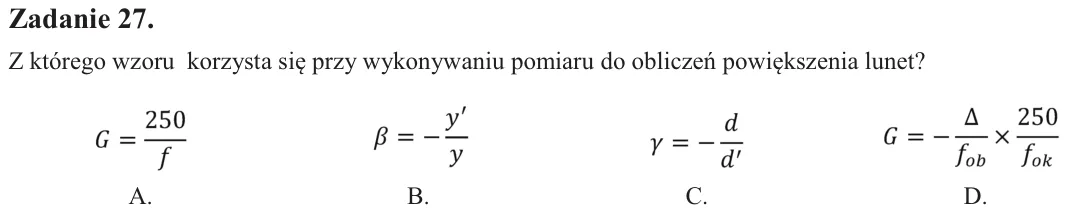

Zadanie 27. Z którego wzoru korzysta się przy wykonywaniu pomiaru do obliczeń powiększenia lunet?

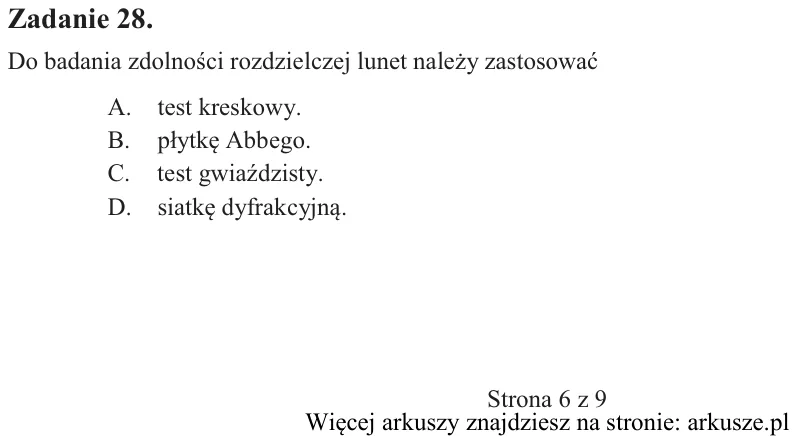

Zadanie 28. Do badania zdolności rozdzielczej lunet należy zastosować A. test kreskowy. B. płytkę Abbego. C. test gwiaździsty. D. siatkę dyfrakcyjną. A. B. C. D.

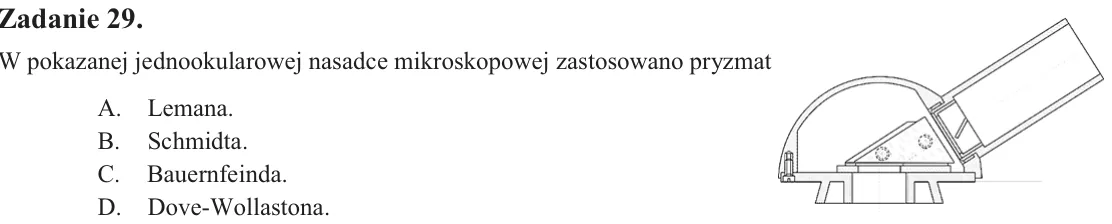

Zadanie 29. W pokazanej jednookularowej nasadce mikroskopowej zastosowano pryzmat A. Lemana. B. Schmidta. C. Bauernfeinda. D. Dove-Wollastona.

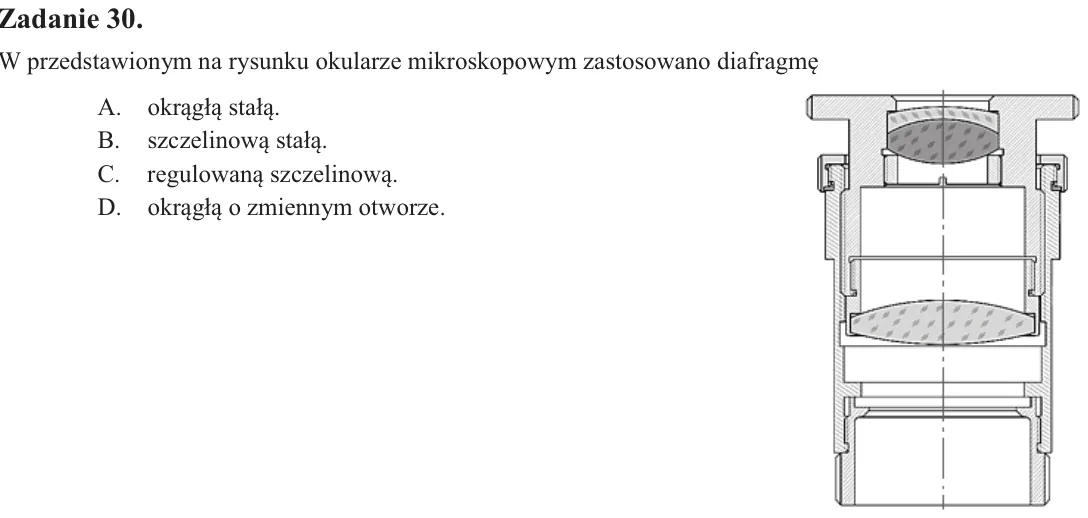

Zadanie 30. W przedstawionym na rysunku okularze mikroskopowym zastosowano diafragmę A. okrągłą stałą. B. szczelinową stałą. C. regulowaną szczelinową. D. okrągłą o zmiennym otworze.

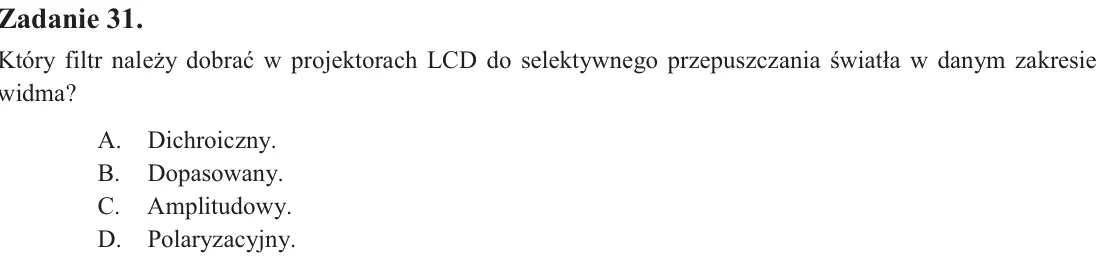

Zadanie 31. Który filtr należy dobrać w projektorach LCD do selektywnego przepuszczania światła w danym zakresie widma? A. Dichroiczny. B. Dopasowany. C. Amplitudowy. D. Polaryzacyjny.

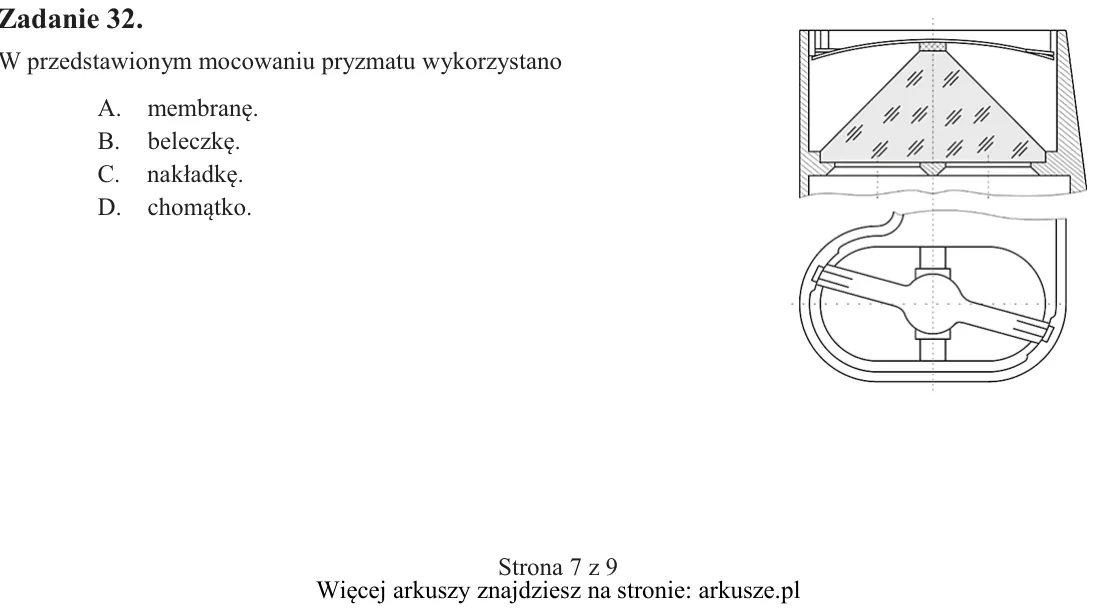

Zadanie 32. W przedstawionym mocowaniu pryzmatu wykorzystano A. membranę. B. beleczkę. C. nakładkę. D. chomątko.

Zadanie 33. Apertura numeryczna w mikroskopach ogranicza A. jasność. B. powiększenie. C. pole widzenia. D. zdolność rozdzielcza.

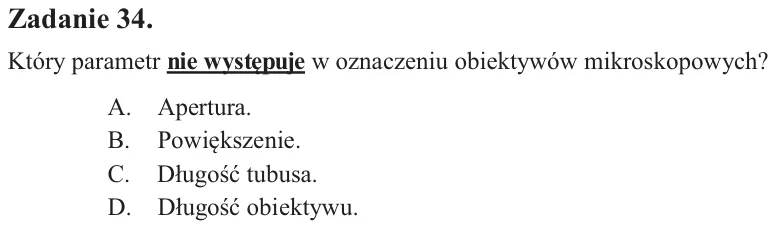

Zadanie 34. Który parametr nie występuje w oznaczeniu obiektywów mikroskopowych? A. Apertura. B. Powiększenie. C. Długość tubusa. D. Długość obiektywu.

Zadanie 35. Podczas montażu końcowego mikroskopu nie ustawia się A. parafokalności. B. skręcenia obrazu. C. paracentryczności. D. apertury numerycznej.

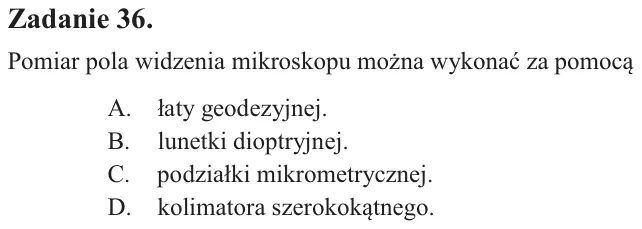

Zadanie 36. Pomiar pola widzenia mikroskopu można wykonać za pomocą A. łaty geodezyjnej. B. lunetki dioptryjnej. C. podziałki mikrometrycznej. D. kolimatora szerokokątnego.

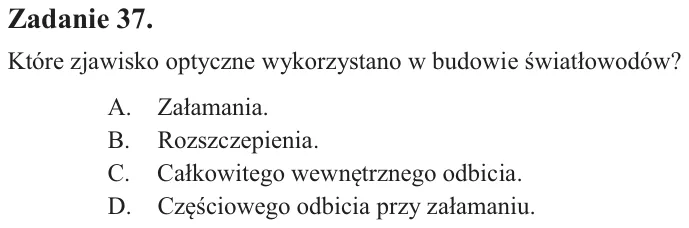

Zadanie 37. Które zjawisko optyczne wykorzystano w budowie światłowodów? A. Załamania. B. Rozszczepienia. C. Całkowitego wewnętrznego odbicia. D. Częściowego odbicia przy załamaniu.

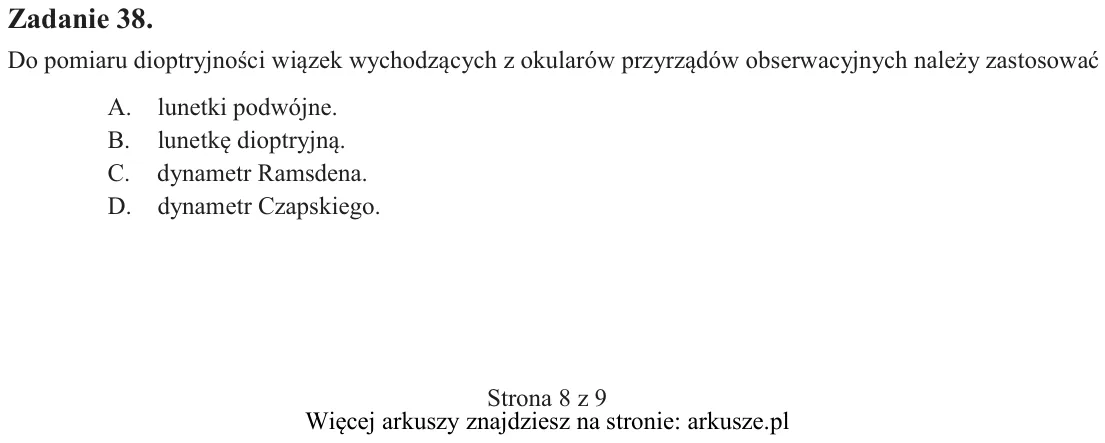

Zadanie 38. Do pomiaru dioptryjności wiązek wychodzących z okularów przyrządów obserwacyjnych należy zastosować A. lunetki podwójne. B. lunetkę dioptryjną. C. dynametr Ramsdena. D. dynametr Czapskiego.

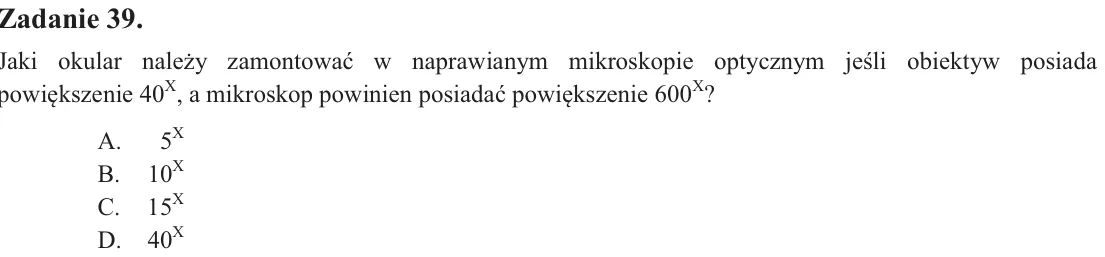

Zadanie 39. Jaki okular należy zamontować w naprawianym mikroskopie optycznym jeśli obiektyw posiada powiększenie 40X, a mikroskop powinien posiadać powiększenie 600X? A. 5X B. 10X C. 15X D. 40X

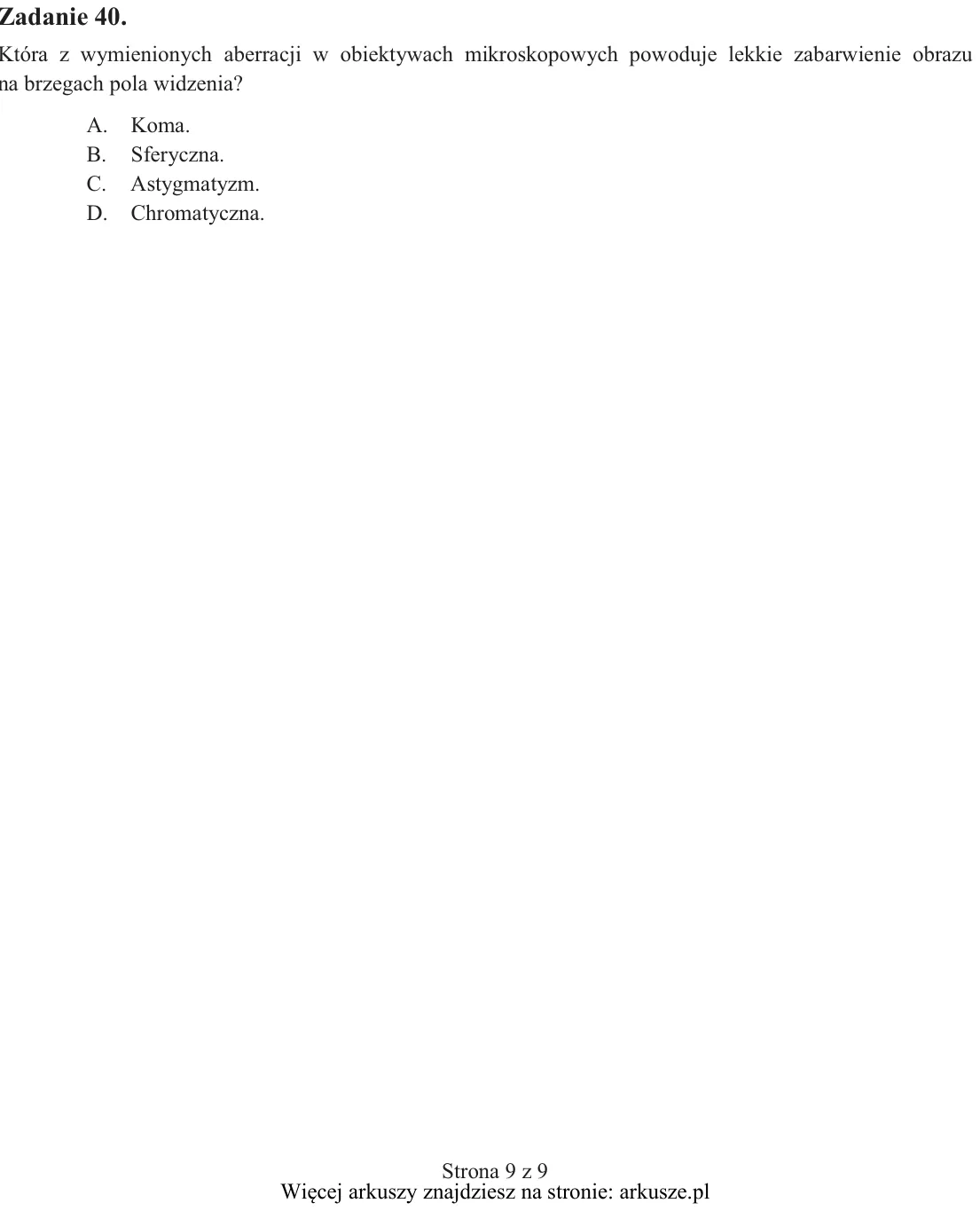

Zadanie 40. Która z wymienionych aberracji w obiektywach mikroskopowych powoduje lekkie zabarwienie obrazu na brzegach pola widzenia? A. Koma. B. Sferyczna. C. Astygmatyzm. D. Chromatyczna.
