M14 · Egzamin zawodowy · styczeń 2018

Zadanie 1. Które oznaczenie katalogowe dotyczy ciężkiego kronu? A. SK16 B. LaF2 C. SF11 D. BK7

Zadanie 2. Zjawisko dwójłomności ma związek z A. konstrukcją światłowodów. B. interferencją światła. C. polaryzacją światła. D. kolimacją wiązki.

Zadanie 3. Chropowatość szkła zalicza się do właściwości A. mechanicznych. B. elektrycznych. C. chemicznych. D. cieplnych.

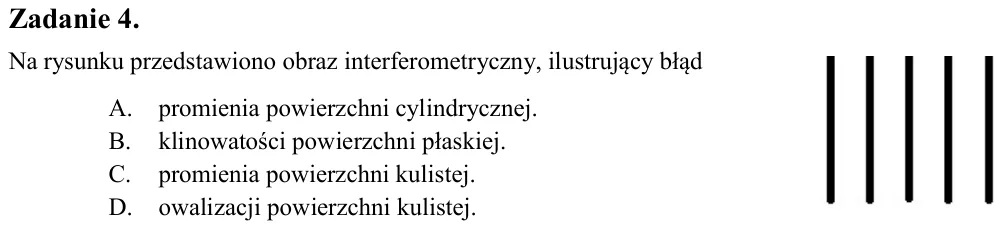

Zadanie 4. Na rysunku przedstawiono obraz interferometryczny, ilustrujący błąd A. promienia powierzchni cylindrycznej. B. klinowatości powierzchni płaskiej. C. promienia powierzchni kulistej. D. owalizacji powierzchni ku

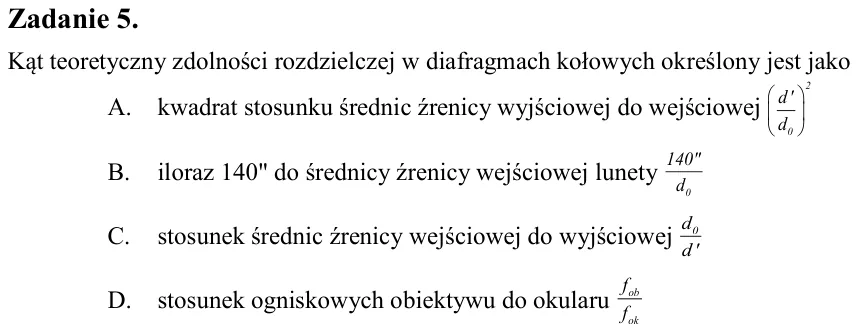

Zadanie 5. Kąt teoretyczny zdolności rozdzielczej w diafragmach kołowych określony jest jako A. kwadrat stosunku średnic źrenicy wyjściowej do wejściowej B. iloraz 140" do średnicy źrenicy wejściowej lunety C. stosunek ś

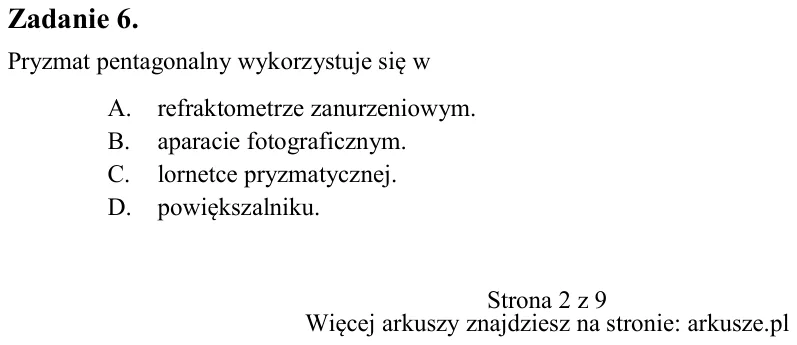

Zadanie 6. Pryzmat pentagonalny wykorzystuje się w A. refraktometrze zanurzeniowym. B. aparacie fotograficznym. C. lornetce pryzmatycznej. D. powiększalniku. 2 0 d' d       0 140" d 0 d d' ob ok f f

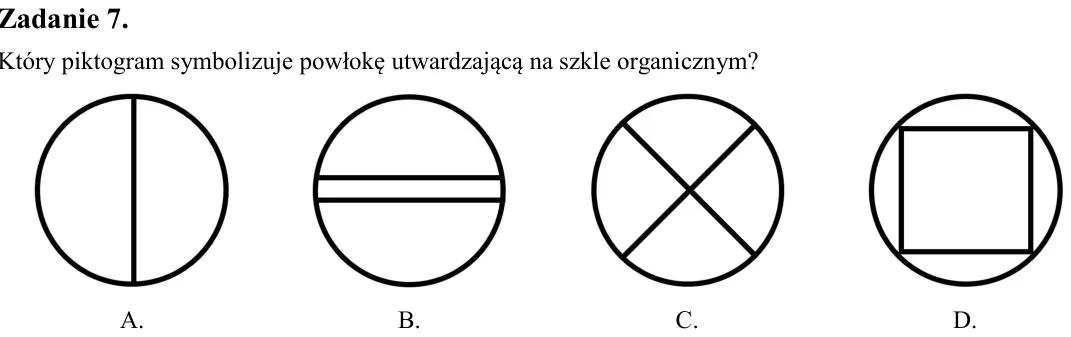

Zadanie 7. Który piktogram symbolizuje powłokę utwardzającą na szkle organicznym?

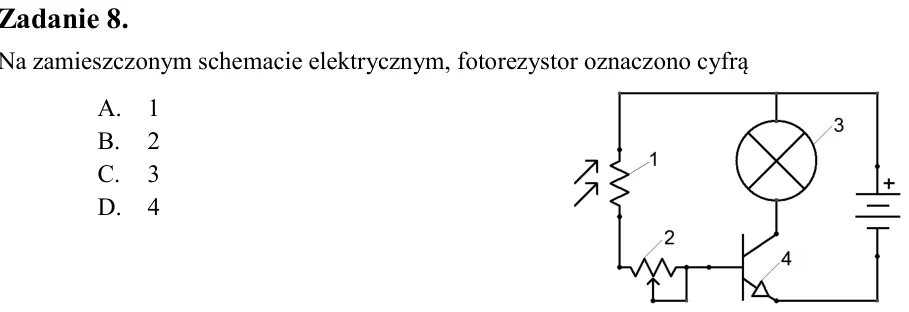

Zadanie 8. Na zamieszczonym schemacie elektrycznym, fotorezystor oznaczono cyfrą A. 1 B. 2 C. 3 D. 4

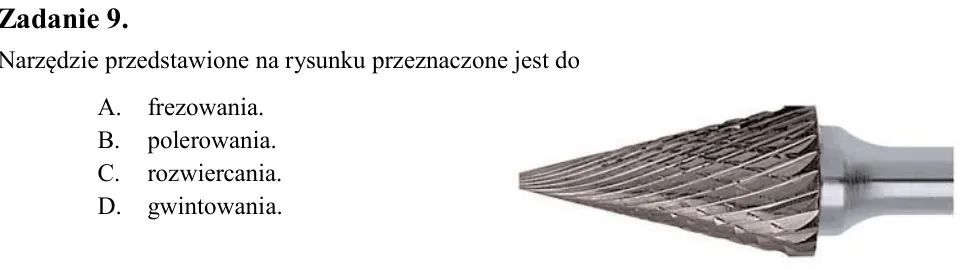

Zadanie 9. Narzędzie przedstawione na rysunku przeznaczone jest do A. frezowania. B. polerowania. C. rozwiercania. D. gwintowania.

Zadanie 10. Układ ortoskopowy stosowany jest w celu niwelacji A. aberracji chromatycznej. B. aberracji sferycznej. C. krzywizny pola. D. dystorsji.

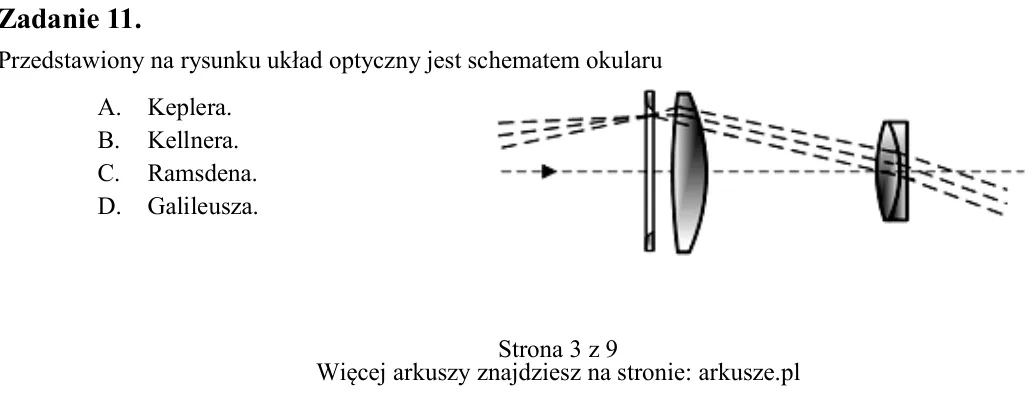

Zadanie 11. Przedstawiony na rysunku układ optyczny jest schematem okularu A. Keplera. B. Kellnera. C. Ramsdena. D. Galileusza. A. B. C. D.

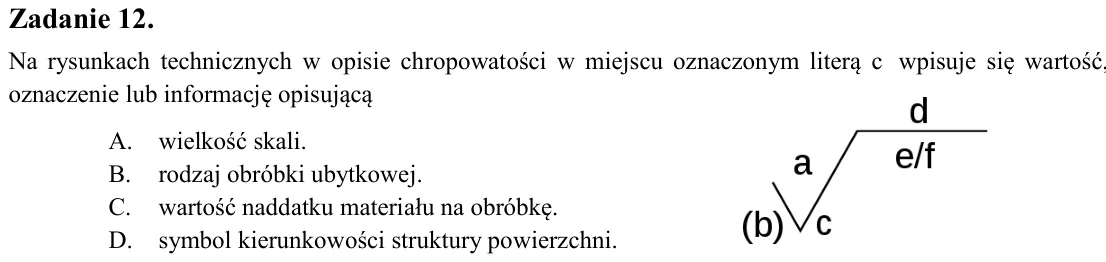

Zadanie 12. Na rysunkach technicznych w opisie chropowatości w miejscu oznaczonym literą c wpisuje się wartość, oznaczenie lub informację opisującą A. wielkość skali. B. rodzaj obróbki ubytkowej. C. wartość naddatku mate

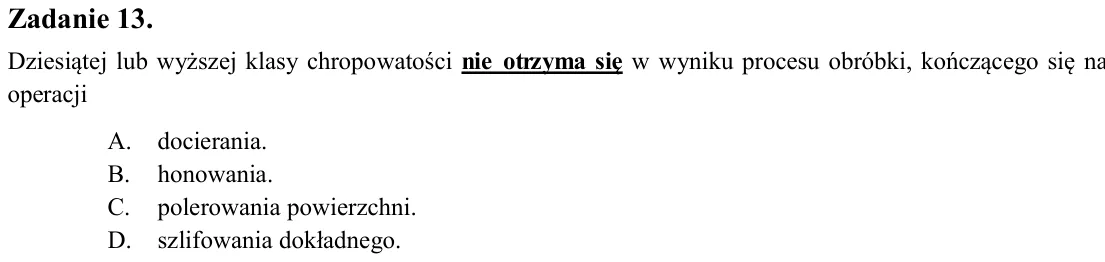

Zadanie 13. Dziesiątej lub wyższej klasy chropowatości nie otrzyma się w wyniku procesu obróbki, kończącego się na operacji A. docierania. B. honowania. C. polerowania powierzchni. D. szlifowania dokładnego.

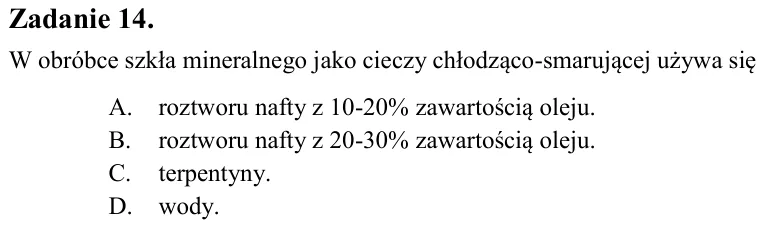

Zadanie 14. W obróbce szkła mineralnego jako cieczy chłodząco-smarującej używa się A. roztworu nafty z 10-20% zawartością oleju. B. roztworu nafty z 20-30% zawartością oleju. C. terpentyny. D. wody.

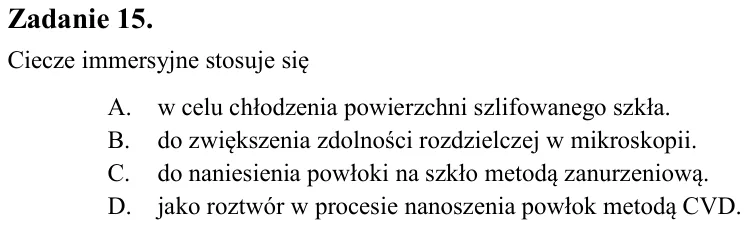

Zadanie 15. Ciecze immersyjne stosuje się A. w celu chłodzenia powierzchni szlifowanego szkła. B. do zwiększenia zdolności rozdzielczej w mikroskopii. C. do naniesienia powłoki na szkło metodą zanurzeniową. D. jako roztw

Zadanie 16. Przedstawiony piktogram informuje o zagrożeniu substancją A. niebezpieczną dla środowiska. B. szkodliwą dla zdrowia. C. toksyczną. D. żrącą.

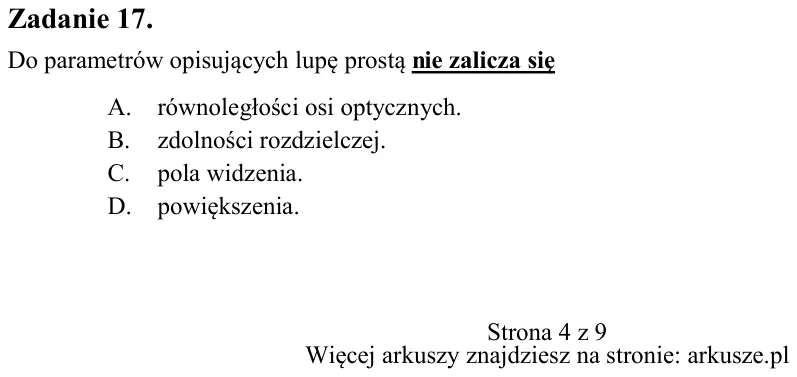

Zadanie 17. Do parametrów opisujących lupę prostą nie zalicza się A. równoległości osi optycznych. B. zdolności rozdzielczej. C. pola widzenia. D. powiększenia.

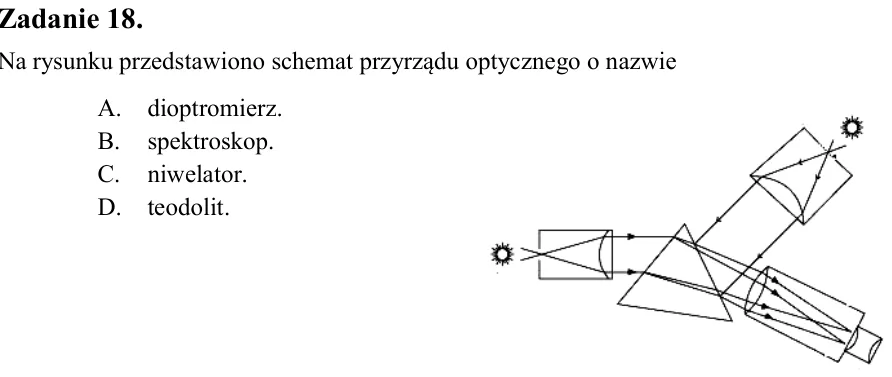

Zadanie 18. Na rysunku przedstawiono schemat przyrządu optycznego o nazwie A. dioptromierz. B. spektroskop. C. niwelator. D. teodolit.

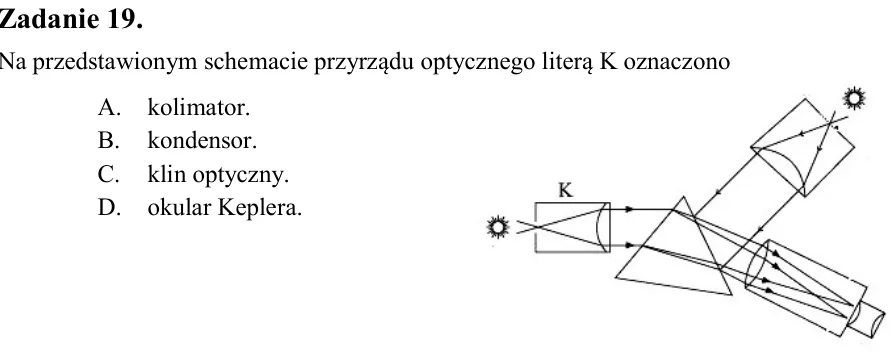

Zadanie 19. Na przedstawionym schemacie przyrządu optycznego literą K oznaczono A. kolimator. B. kondensor. C. klin optyczny. D. okular Keplera.

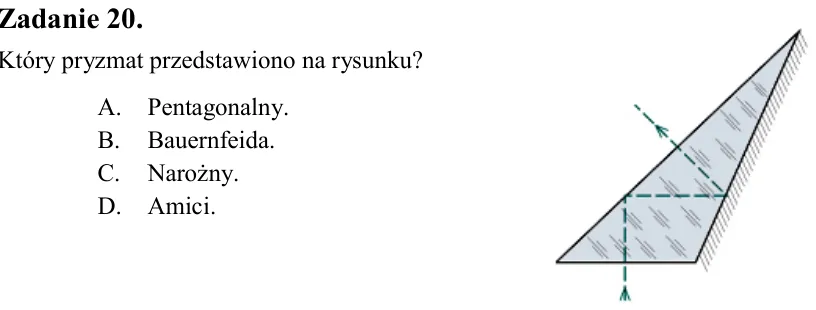

Zadanie 20. Który pryzmat przedstawiono na rysunku? A. Pentagonalny. B. Bauernfeida. C. Narożny. D. Amici.

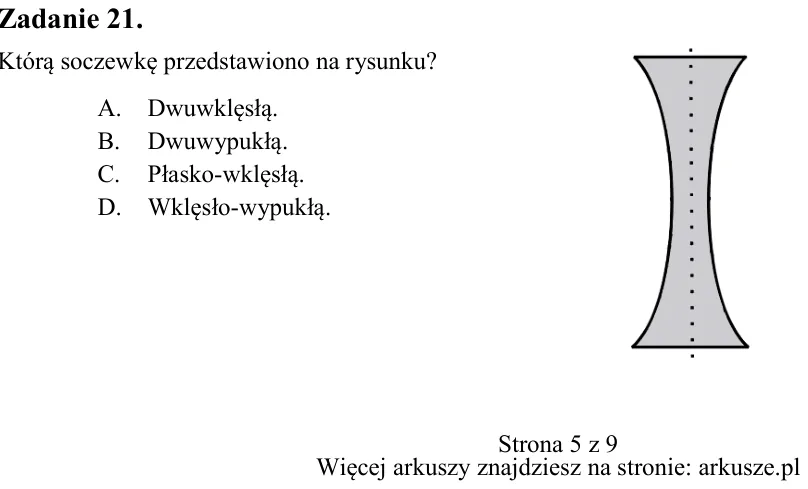

Zadanie 21. Którą soczewkę przedstawiono na rysunku? A. Dwuwklęsłą. B. Dwuwypukłą. C. Płasko-wklęsłą. D. Wklęsło-wypukłą.

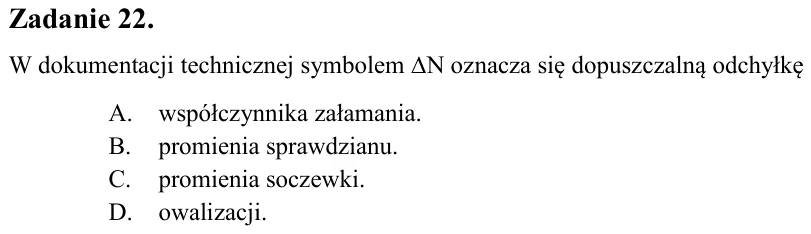

Zadanie 22. W dokumentacji technicznej symbolem N oznacza się dopuszczalną odchyłkę A. współczynnika załamania. B. promienia sprawdzianu. C. promienia soczewki. D. owalizacji.

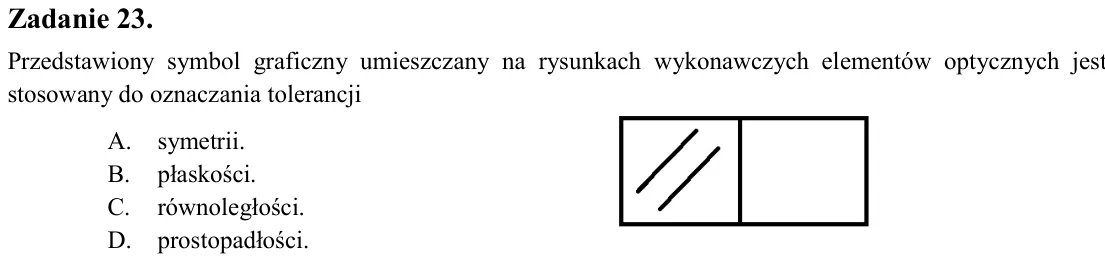

Zadanie 23. Przedstawiony symbol graficzny umieszczany na rysunkach wykonawczych elementów optycznych jest stosowany do oznaczania tolerancji A. symetrii. B. płaskości. C. równoległości. D. prostopadłości.

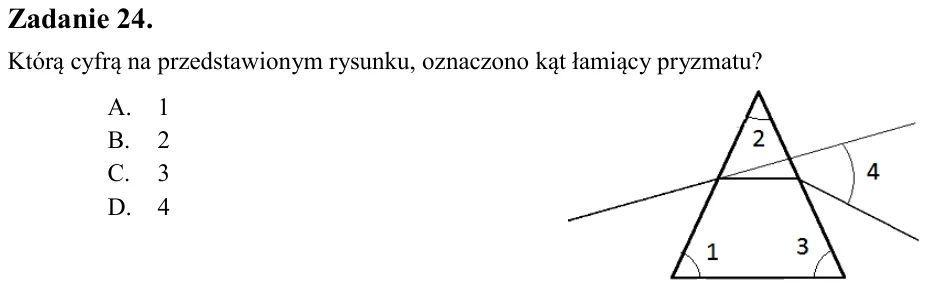

Zadanie 24. Którą cyfrą na przedstawionym rysunku, oznaczono kąt łamiący pryzmatu? A. 1 B. 2 C. 3 D. 4

Zadanie 25. Którą linią na rysunku technicznym oznacza się oś obrotu lub linie środkowe?

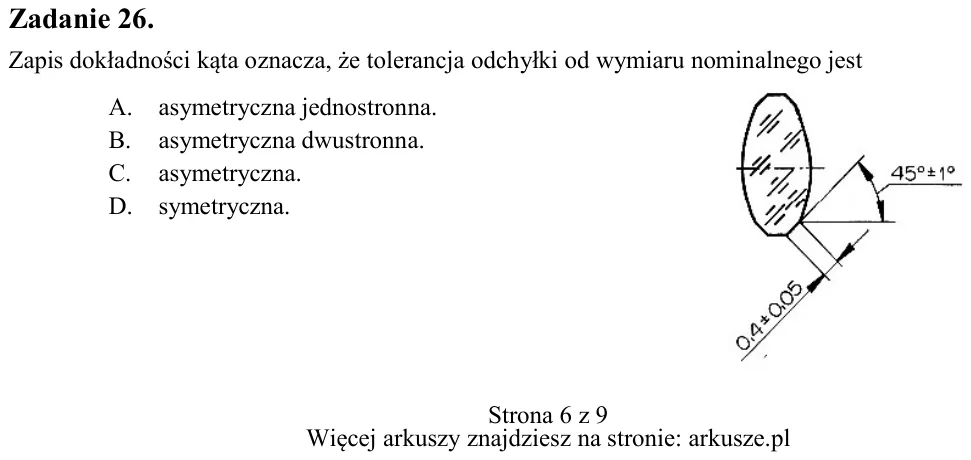

Zadanie 26. Zapis dokładności kąta oznacza, że tolerancja odchyłki od wymiaru nominalnego jest A. asymetryczna jednostronna. B. asymetryczna dwustronna. C. asymetryczna. D. symetryczna. A. B. C. D.

Zadanie 27. Który z wymiarów nie mieści się w granicach tolerancji wymiaru 10+0,05? A. 9,95 B. 10,00 C. 10,05 D. 10,005

Zadanie 28. Które oznaczenie dotyczy pasowania mieszanego według zasady stałego otworu? A. H6/f6 B. H6/s5 C. H6/h5 D. H6/m5

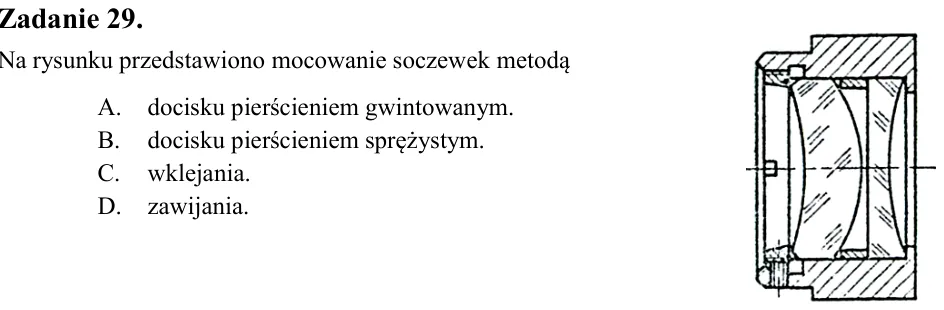

Zadanie 29. Na rysunku przedstawiono mocowanie soczewek metodą A. docisku pierścieniem gwintowanym. B. docisku pierścieniem sprężystym. C. wklejania. D. zawijania.

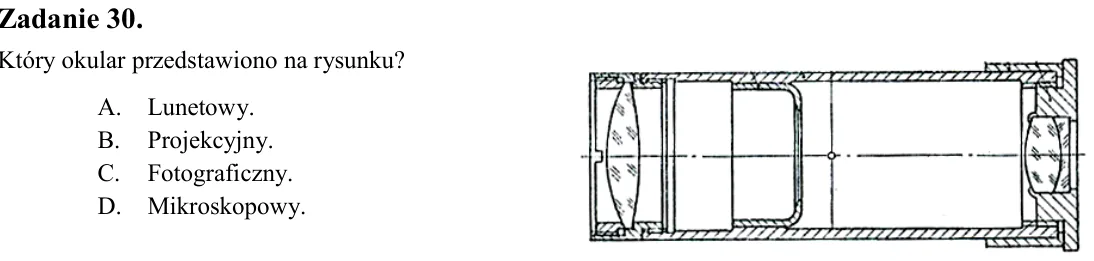

Zadanie 30. Który okular przedstawiono na rysunku? A. Lunetowy. B. Projekcyjny. C. Fotograficzny. D. Mikroskopowy.

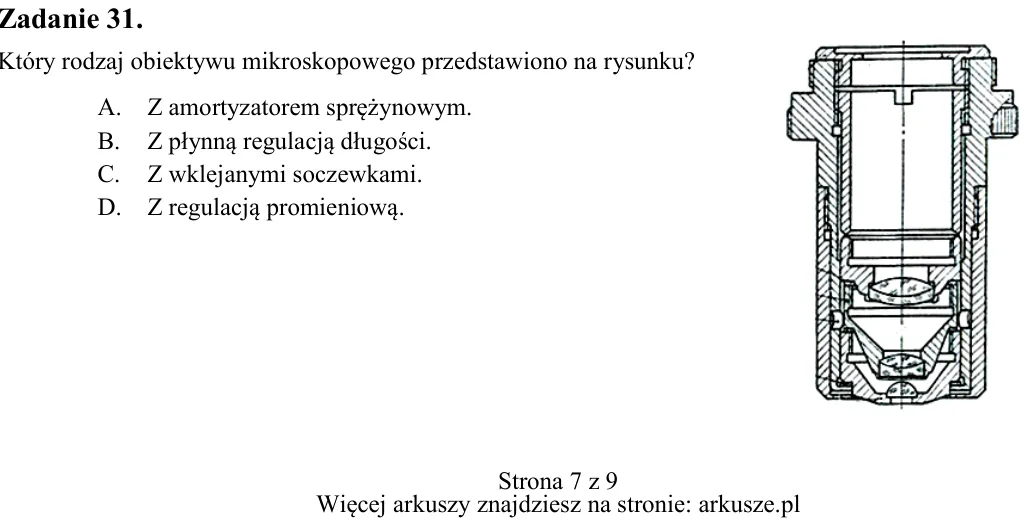

Zadanie 31. Który rodzaj obiektywu mikroskopowego przedstawiono na rysunku? A. Z amortyzatorem sprężynowym. B. Z płynną regulacją długości. C. Z wklejanymi soczewkami. D. Z regulacją promieniową.

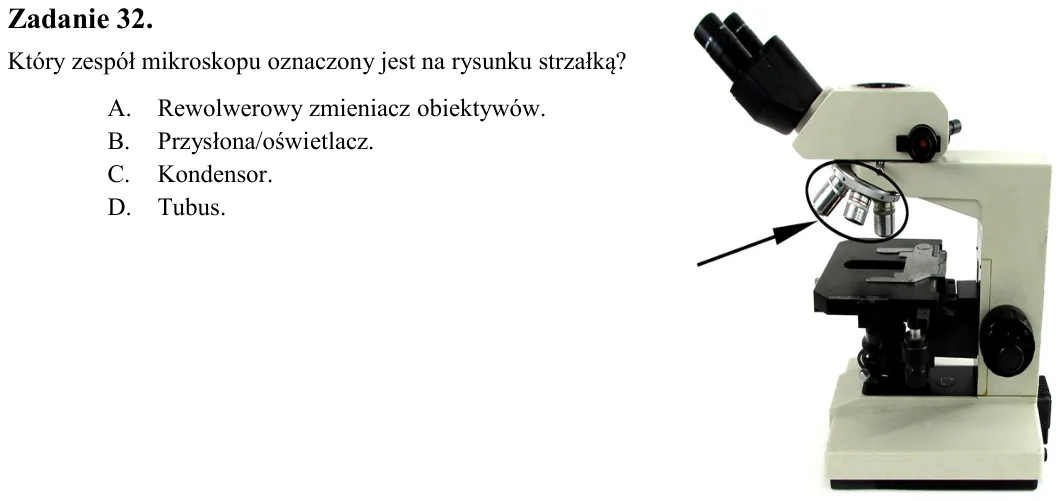

Zadanie 32. Który zespół mikroskopu oznaczony jest na rysunku strzałką? A. Rewolwerowy zmieniacz obiektywów. B. Przysłona/oświetlacz. C. Kondensor. D. Tubus.

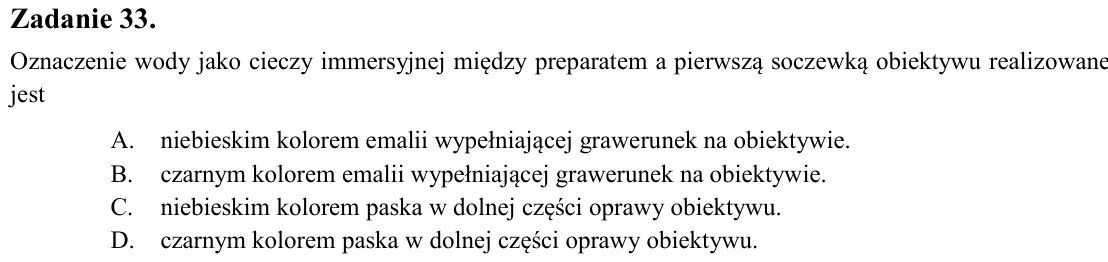

Zadanie 33. Oznaczenie wody jako cieczy immersyjnej między preparatem a pierwszą soczewką obiektywu realizowane jest A. niebieskim kolorem emalii wypełniającej grawerunek na obiektywie. B. czarnym kolorem emalii wypełnia

Zadanie 34. Obiektyw przeznaczony do mikroskopu polaryzacyjno-interferencyjnego jest oznaczony symbolem literowym A. PJ B. Ph C. Pol D. PhA

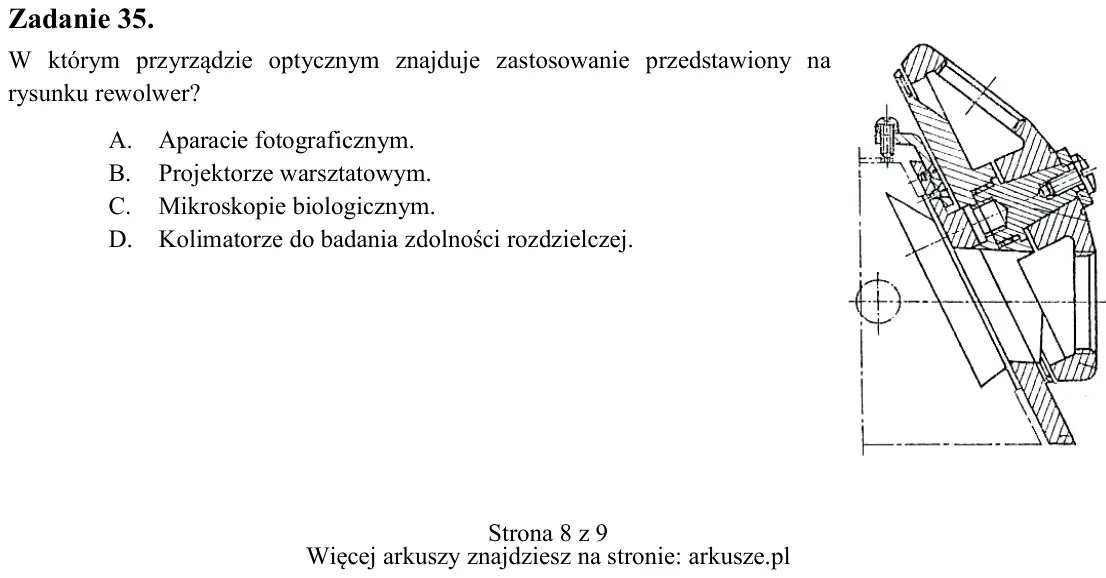

Zadanie 35. W którym przyrządzie optycznym znajduje zastosowanie przedstawiony na rysunku rewolwer? A. Aparacie fotograficznym. B. Projektorze warsztatowym. C. Mikroskopie biologicznym. D. Kolimatorze do badania zdolnośc

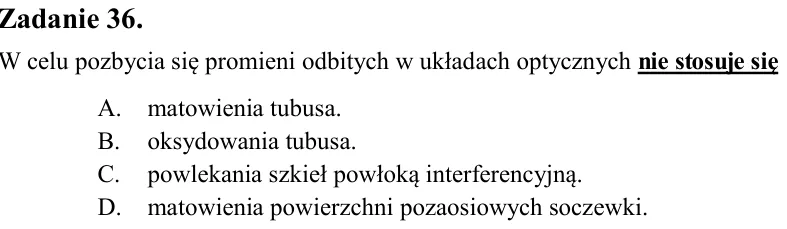

Zadanie 36. W celu pozbycia się promieni odbitych w układach optycznych nie stosuje się A. matowienia tubusa. B. oksydowania tubusa. C. powlekania szkieł powłoką interferencyjną. D. matowienia powierzchni pozaosiowych so

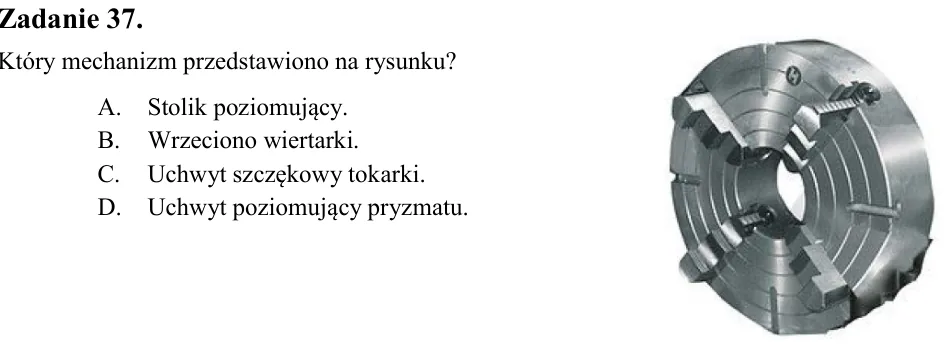

Zadanie 37. Który mechanizm przedstawiono na rysunku? A. Stolik poziomujący. B. Wrzeciono wiertarki. C. Uchwyt szczękowy tokarki. D. Uchwyt poziomujący pryzmatu.

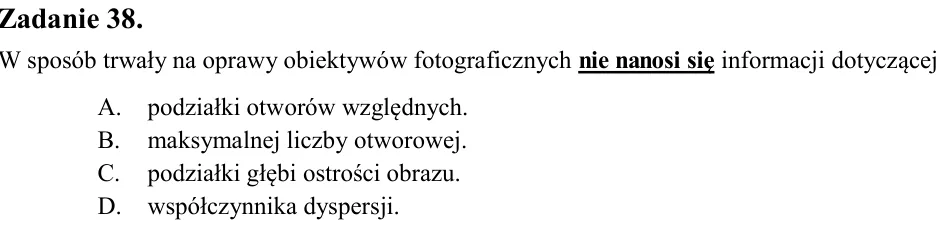

Zadanie 38. W sposób trwały na oprawy obiektywów fotograficznych nie nanosi się informacji dotyczącej A. podziałki otworów względnych. B. maksymalnej liczby otworowej. C. podziałki głębi ostrości obrazu. D. współczynnika

Zadanie 39. Powiększenie lupy o ogniskowej leżącej w odległości 20 mm wynosi A. 12,5x B. 10x C. 5x D. 2,5x

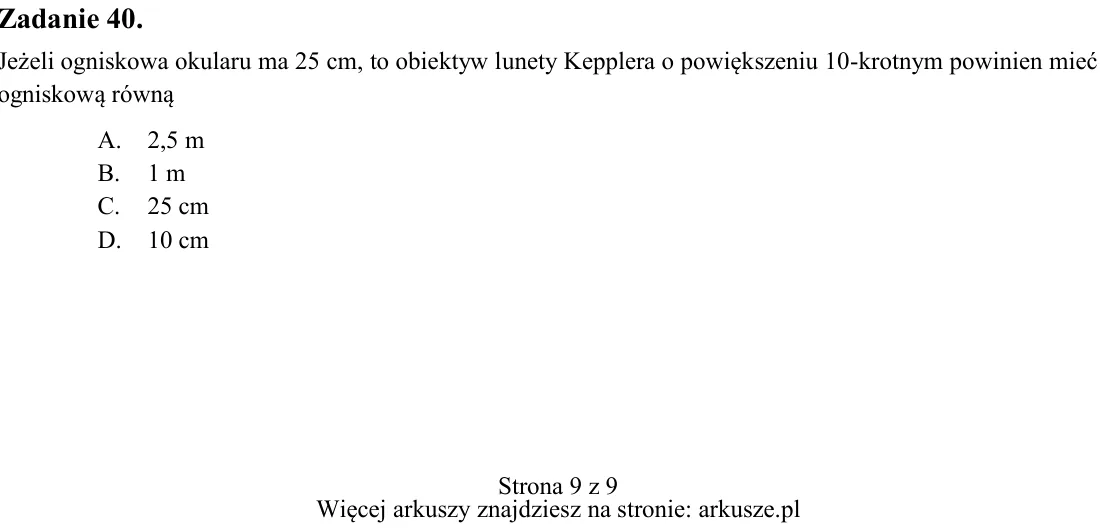

Zadanie 40. Jeżeli ogniskowa okularu ma 25 cm, to obiektyw lunety Kepplera o powiększeniu 10-krotnym powinien mieć ogniskową równą A. 2,5 m B. 1 m C. 25 cm D. 10 cm
