M14 · Egzamin zawodowy · czerwiec 2019

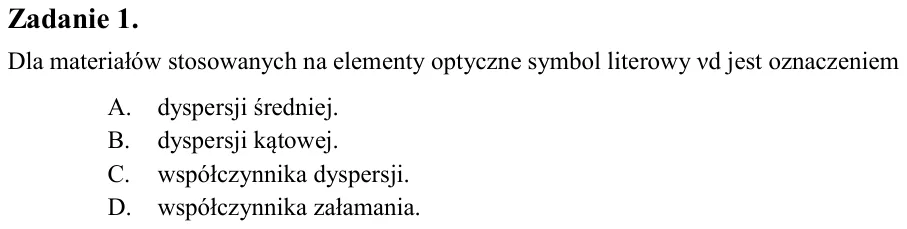

Zadanie 1. Dla materiałów stosowanych na elementy optyczne symbol literowy νd jest oznaczeniem A. dyspersji średniej. B. dyspersji kątowej. C. współczynnika dyspersji. D. współczynnika załamania.

Zadanie 2. W dokumentacji technicznej dopuszczalny kąt piramidalności w pryzmatach oznacza się symbolem literowym A. c B. p C. Q D. P

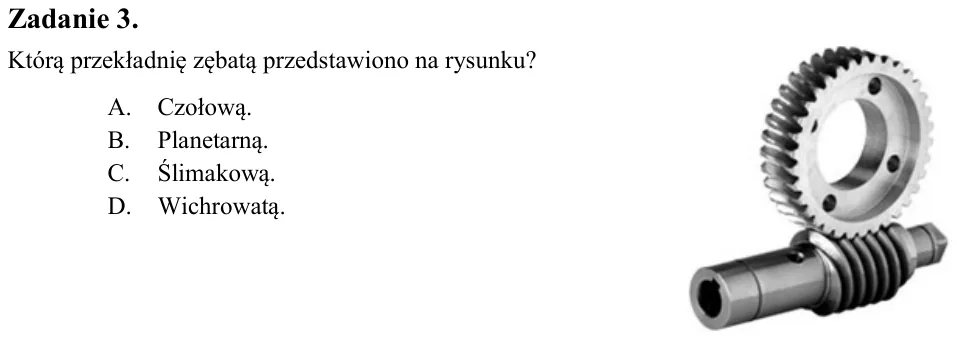

Zadanie 3. Którą przekładnię zębatą przedstawiono na rysunku? A. Czołową. B. Planetarną. C. Ślimakową. D. Wichrowatą.

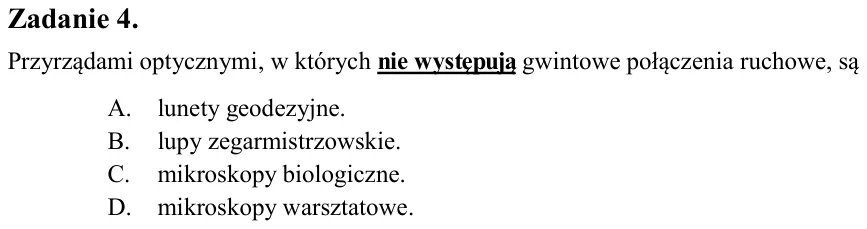

Zadanie 4. Przyrządami optycznymi, w których nie występują gwintowe połączenia ruchowe, są A. lunety geodezyjne. B. lupy zegarmistrzowskie. C. mikroskopy biologiczne. D. mikroskopy warsztatowe.

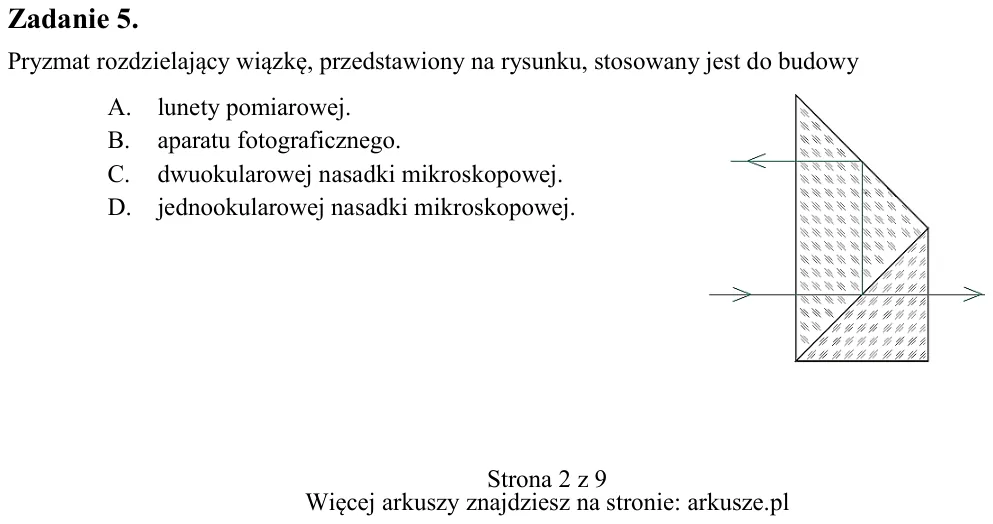

Zadanie 5. Pryzmat rozdzielający wiązkę, przedstawiony na rysunku, stosowany jest do budowy A. lunety pomiarowej. B. aparatu fotograficznego. C. dwuokularowej nasadki mikroskopowej. D. jednookularowej nasadki mikroskopow

Zadanie 6. Którym symbolem oznacza się dopuszczalną odchyłkę dyspersji średniej? A. ΔN B. Δnd C. Δ(nf - nc) D. Δ(δF - δC)

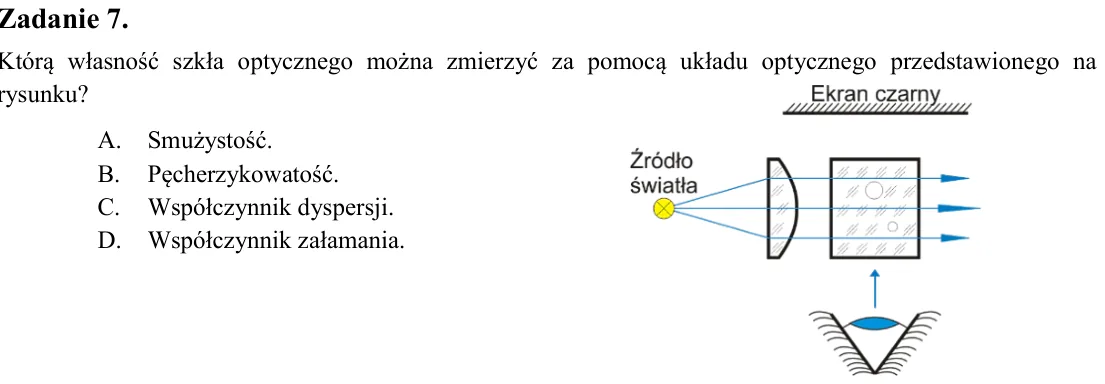

Zadanie 7. Którą własność szkła optycznego można zmierzyć za pomocą układu optycznego przedstawionego na rysunku? A. Smużystość. B. Pęcherzykowatość. C. Współczynnik dyspersji. D. Współczynnik załamania.

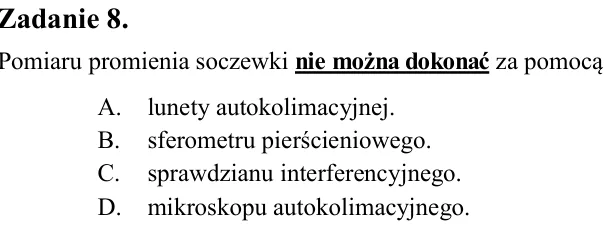

Zadanie 8. Pomiaru promienia soczewki nie można dokonać za pomocą A. lunety autokolimacyjnej. B. sferometru pierścieniowego. C. sprawdzianu interferencyjnego. D. mikroskopu autokolimacyjnego.

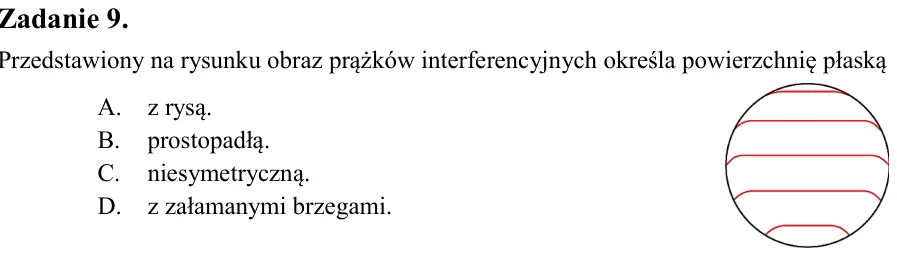

Zadanie 9. Przedstawiony na rysunku obraz prążków interferencyjnych określa powierzchnię płaską A. z rysą. B. prostopadłą. C. niesymetryczną. D. z załamanymi brzegami.

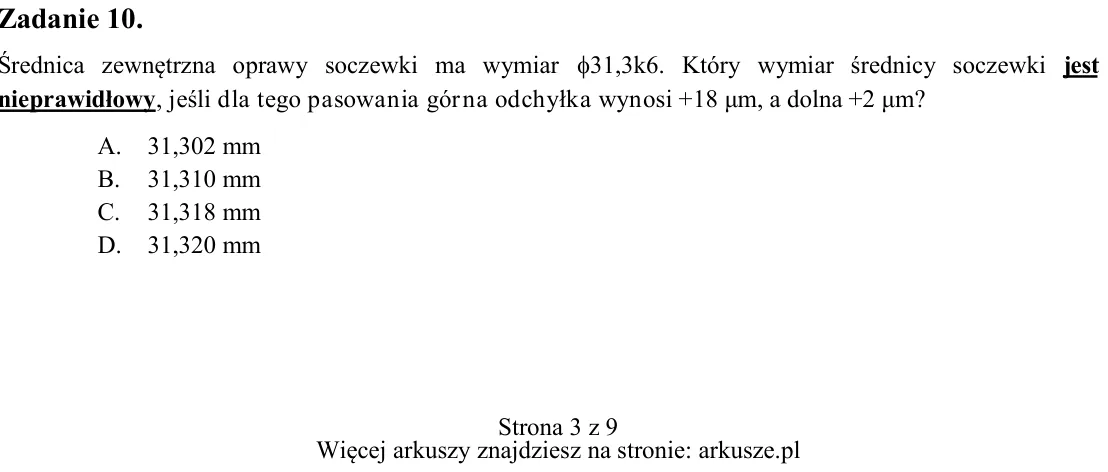

Zadanie 10. Średnica zewnętrzna oprawy soczewki ma wymiar 31,3k6. Który wymiar średnicy soczewki jest nieprawidłowy, jeśli dla tego pasowania górna odchyłka wynosi +18 μm, a dolna +2 μm? A. 31,302 mm B. 31,310 mm C. 31,

Zadanie 11. Które połączenie elementów w układach optycznych jest nierozłączne? A. Śrubowe. B. Wciskane. C. Bagnetowe. D. Zawalcowane.

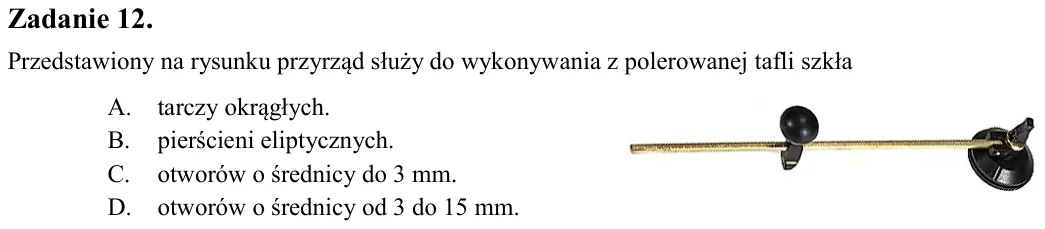

Zadanie 12. Przedstawiony na rysunku przyrząd służy do wykonywania z polerowanej tafli szkła A. tarczy okrągłych. B. pierścieni eliptycznych. C. otworów o średnicy do 3 mm. D. otworów o średnicy od 3 do 15 mm.

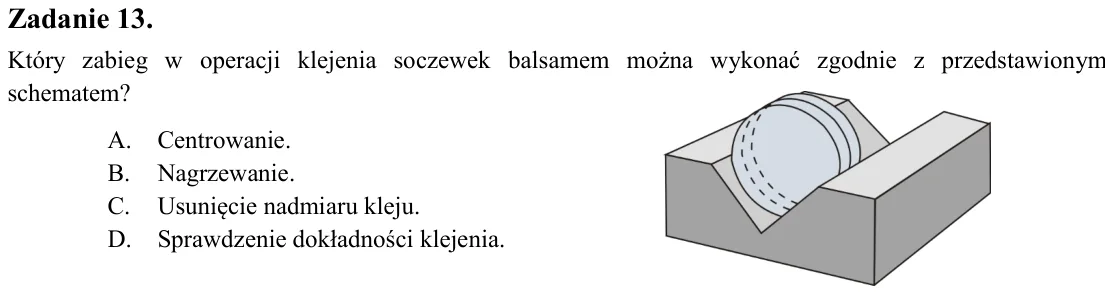

Zadanie 13. Który zabieg w operacji klejenia soczewek balsamem można wykonać zgodnie z przedstawionym schematem? A. Centrowanie. B. Nagrzewanie. C. Usunięcie nadmiaru kleju. D. Sprawdzenie dokładności klejenia.

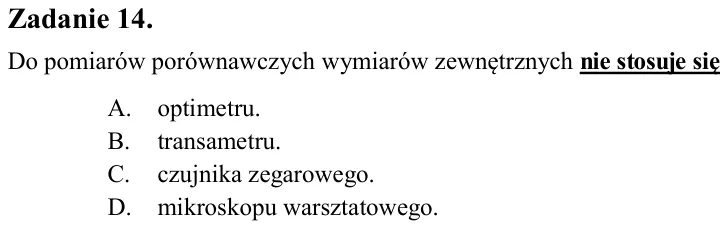

Zadanie 14. Do pomiarów porównawczych wymiarów zewnętrznych nie stosuje się A. optimetru. B. transametru. C. czujnika zegarowego. D. mikroskopu warsztatowego.

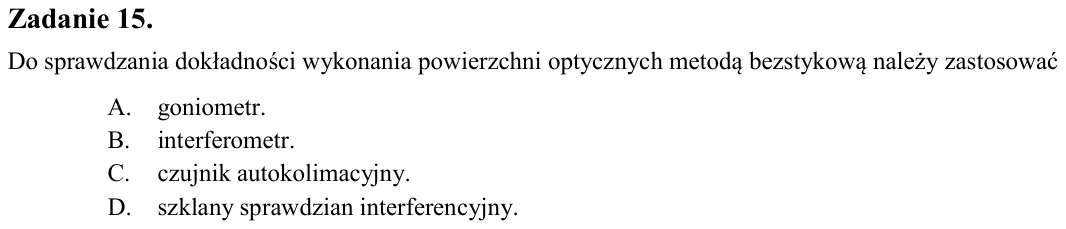

Zadanie 15. Do sprawdzania dokładności wykonania powierzchni optycznych metodą bezstykową należy zastosować A. goniometr. B. interferometr. C. czujnik autokolimacyjny. D. szklany sprawdzian interferencyjny.

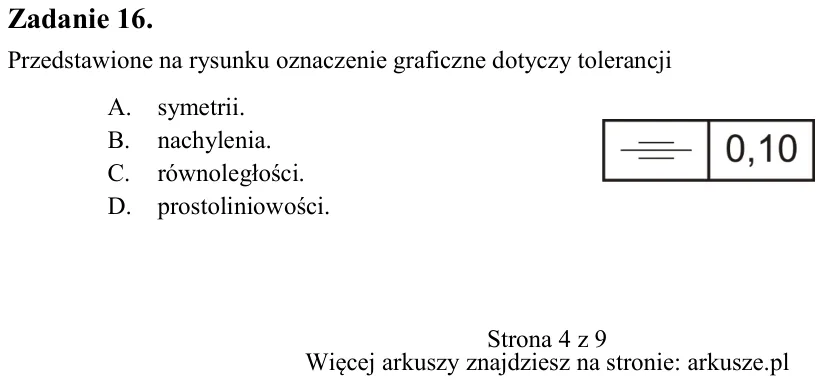

Zadanie 16. Przedstawione na rysunku oznaczenie graficzne dotyczy tolerancji A. symetrii. B. nachylenia. C. równoległości. D. prostoliniowości.

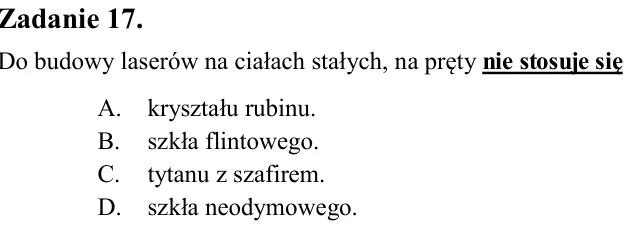

Zadanie 17. Do budowy laserów na ciałach stałych, na pręty nie stosuje się A. kryształu rubinu. B. szkła flintowego. C. tytanu z szafirem. D. szkła neodymowego.

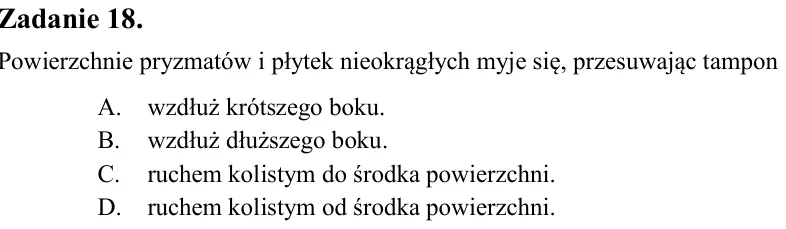

Zadanie 18. Powierzchnie pryzmatów i płytek nieokrągłych myje się, przesuwając tampon A. wzdłuż krótszego boku. B. wzdłuż dłuższego boku. C. ruchem kolistym do środka powierzchni. D. ruchem kolistym od środka powierzchni

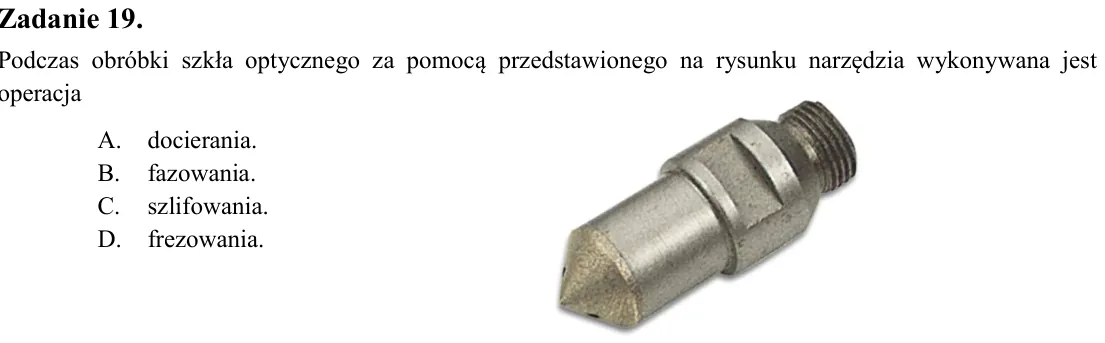

Zadanie 19. Podczas obróbki szkła optycznego za pomocą przedstawionego na rysunku narzędzia wykonywana jest operacja A. docierania. B. fazowania. C. szlifowania. D. frezowania.

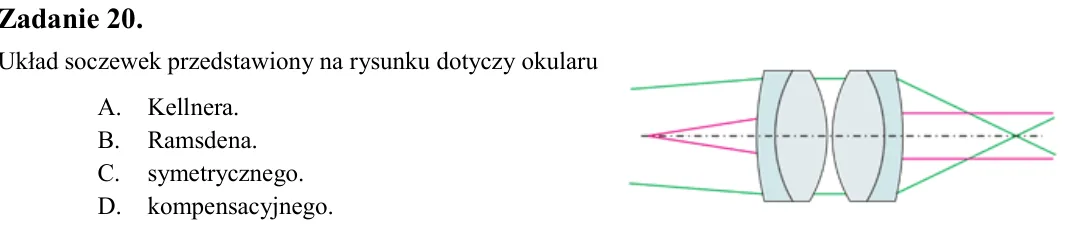

Zadanie 20. Układ soczewek przedstawiony na rysunku dotyczy okularu A. Kellnera. B. Ramsdena. C. symetrycznego. D. kompensacyjnego.

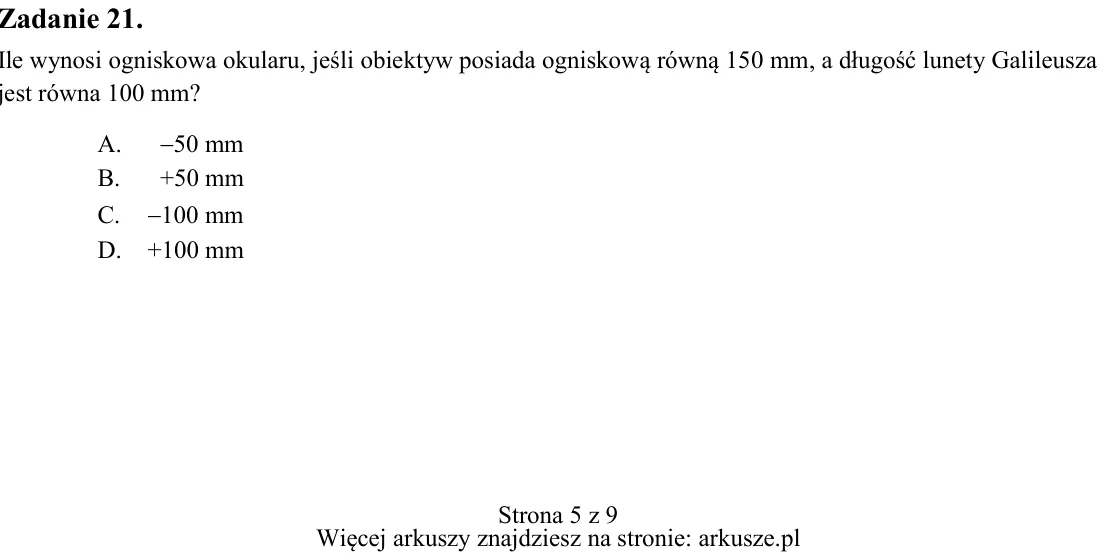

Zadanie 21. Ile wynosi ogniskowa okularu, jeśli obiektyw posiada ogniskową równą 150 mm, a długość lunety Galileusza jest równa 100 mm? A. 50 mm B. +50 mm C. 100 mm D. +100 mm

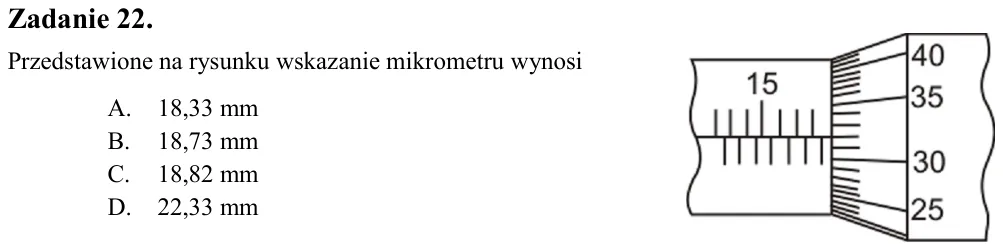

Zadanie 22. Przedstawione na rysunku wskazanie mikrometru wynosi A. 18,33 mm B. 18,73 mm C. 18,82 mm D. 22,33 mm

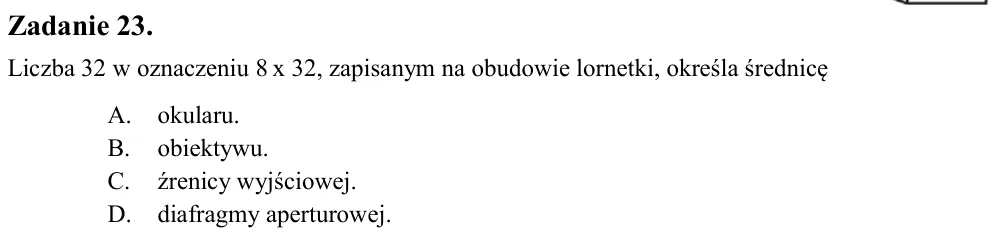

Zadanie 23. Liczba 32 w oznaczeniu 8 x 32, zapisanym na obudowie lornetki, określa średnicę A. okularu. B. obiektywu. C. źrenicy wyjściowej. D. diafragmy aperturowej.

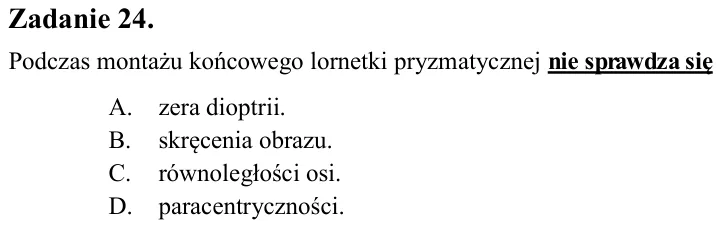

Zadanie 24. Podczas montażu końcowego lornetki pryzmatycznej nie sprawdza się A. zera dioptrii. B. skręcenia obrazu. C. równoległości osi. D. paracentryczności.

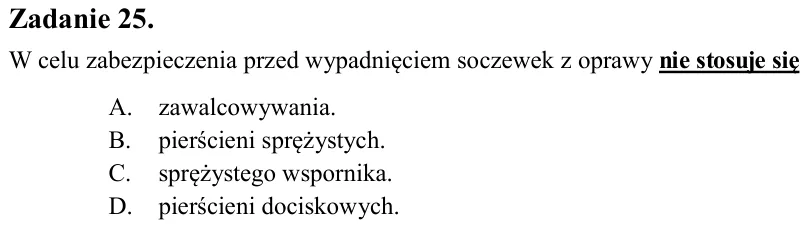

Zadanie 25. W celu zabezpieczenia przed wypadnięciem soczewek z oprawy nie stosuje się A. zawalcowywania. B. pierścieni sprężystych. C. sprężystego wspornika. D. pierścieni dociskowych.

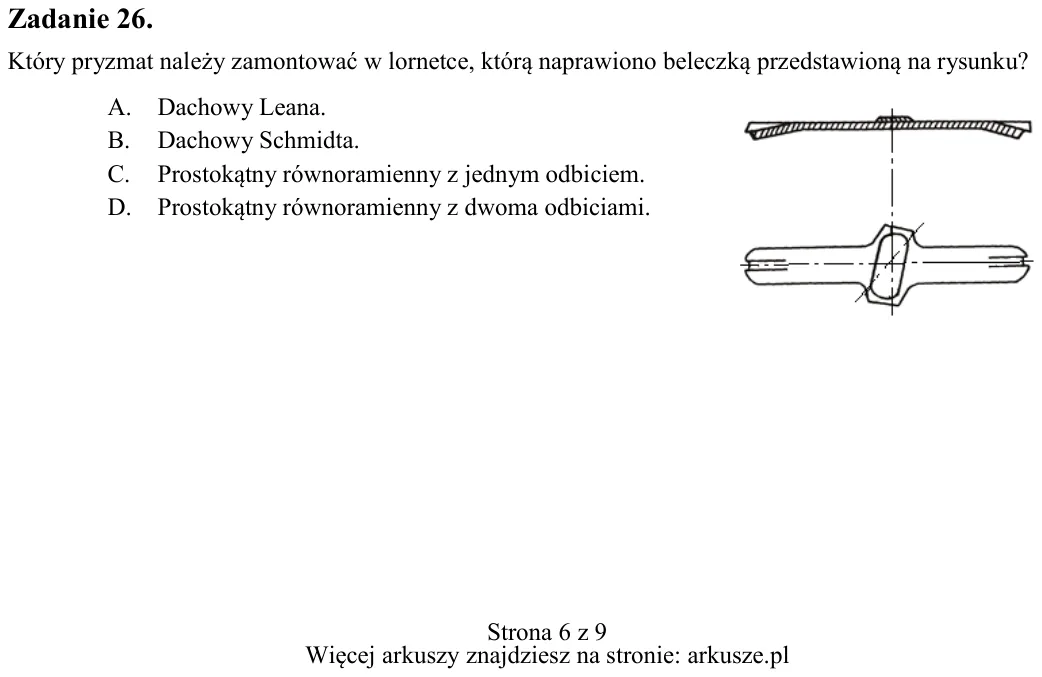

Zadanie 26. Który pryzmat należy zamontować w lornetce, którą naprawiono beleczką przedstawioną na rysunku? A. Dachowy Leana. B. Dachowy Schmidta. C. Prostokątny równoramienny z jednym odbiciem. D. Prostokątny równoramie

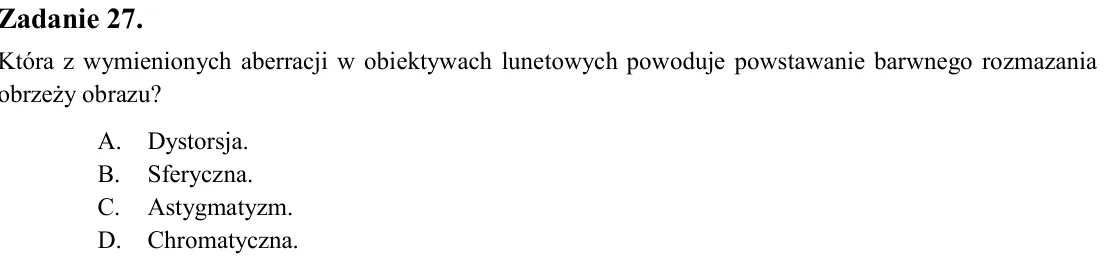

Zadanie 27. Która z wymienionych aberracji w obiektywach lunetowych powoduje powstawanie barwnego rozmazania obrzeży obrazu? A. Dystorsja. B. Sferyczna. C. Astygmatyzm. D. Chromatyczna.

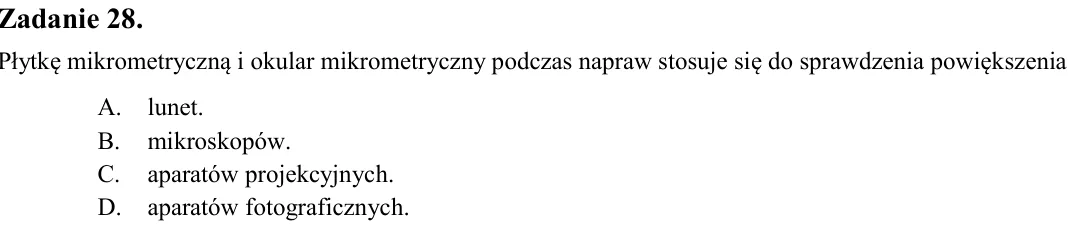

Zadanie 28. Płytkę mikrometryczną i okular mikrometryczny podczas napraw stosuje się do sprawdzenia powiększenia A. lunet. B. mikroskopów. C. aparatów projekcyjnych. D. aparatów fotograficznych.

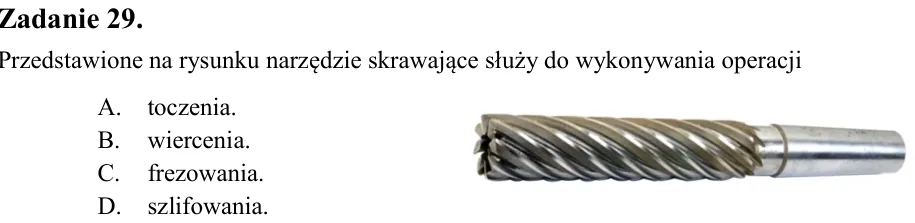

Zadanie 29. Przedstawione na rysunku narzędzie skrawające służy do wykonywania operacji A. toczenia. B. wiercenia. C. frezowania. D. szlifowania.

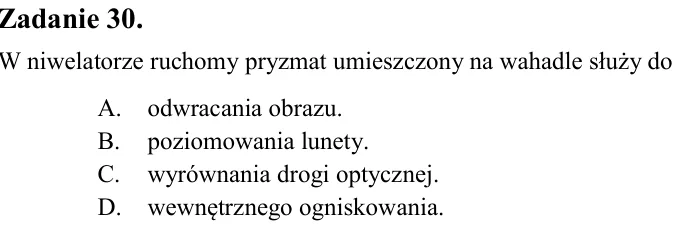

Zadanie 30. W niwelatorze ruchomy pryzmat umieszczony na wahadle służy do A. odwracania obrazu. B. poziomowania lunety. C. wyrównania drogi optycznej. D. wewnętrznego ogniskowania.

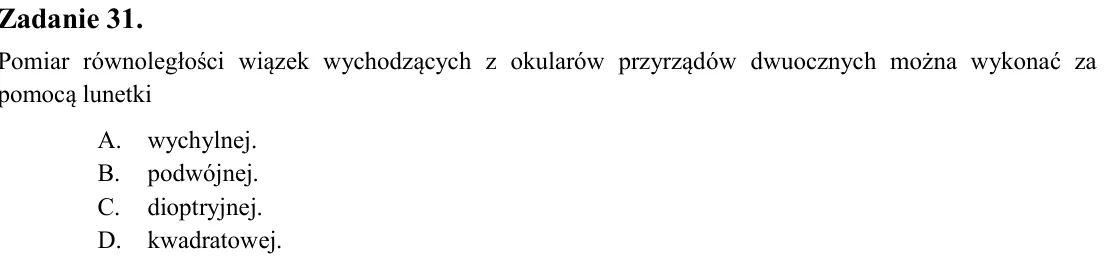

Zadanie 31. Pomiar równoległości wiązek wychodzących z okularów przyrządów dwuocznych można wykonać za pomocą lunetki A. wychylnej. B. podwójnej. C. dioptryjnej. D. kwadratowej.

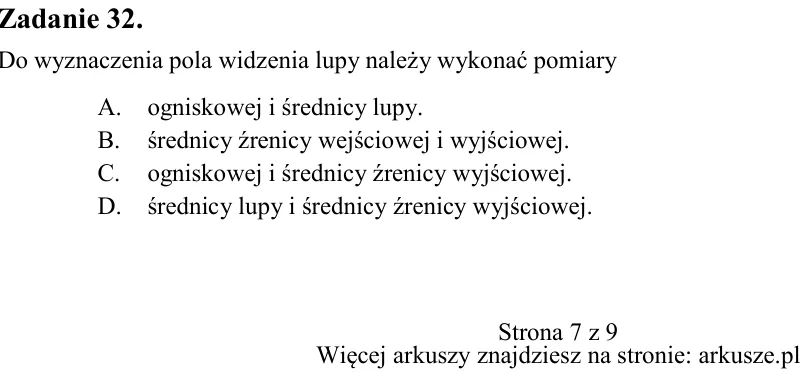

Zadanie 32. Do wyznaczenia pola widzenia lupy należy wykonać pomiary A. ogniskowej i średnicy lupy. B. średnicy źrenicy wejściowej i wyjściowej. C. ogniskowej i średnicy źrenicy wyjściowej. D. średnicy lupy i średnicy źr

Zadanie 33. Pod jakim kątem należy ustawić rolkę z węglików spiekanych podczas cięcia matowych tafli? A. 30° B. 45° C. 60° D. 90°

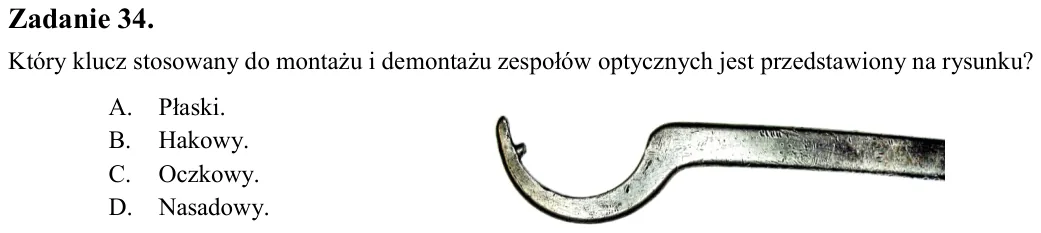

Zadanie 34. Który klucz stosowany do montażu i demontażu zespołów optycznych jest przedstawiony na rysunku? A. Płaski. B. Hakowy. C. Oczkowy. D. Nasadowy.

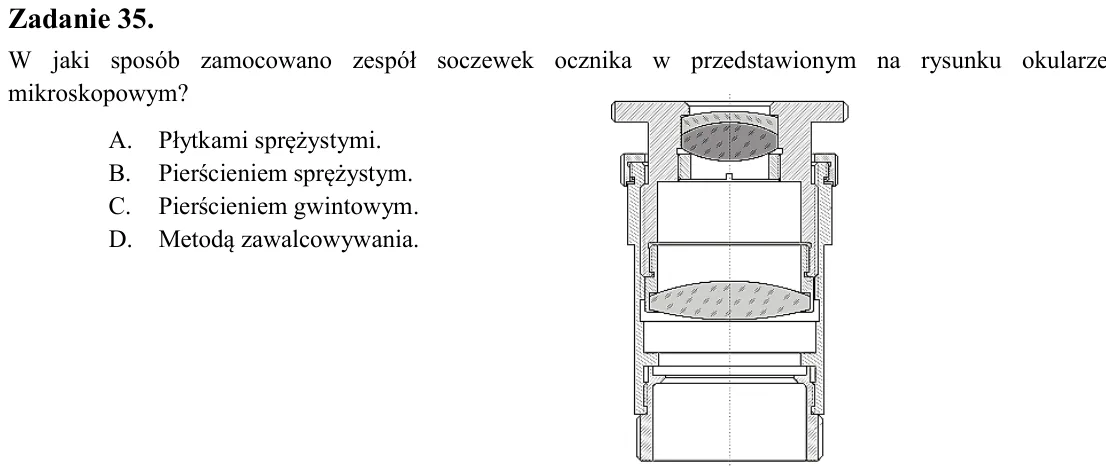

Zadanie 35. W jaki sposób zamocowano zespół soczewek ocznika w przedstawionym na rysunku okularze mikroskopowym? A. Płytkami sprężystymi. B. Pierścieniem sprężystym. C. Pierścieniem gwintowym. D. Metodą zawalcowywania.

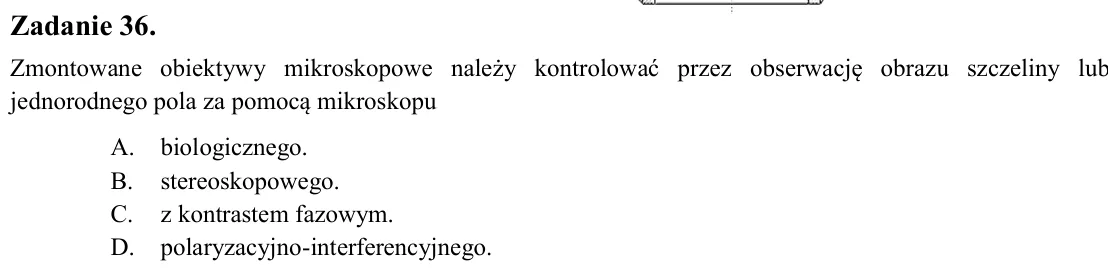

Zadanie 36. Zmontowane obiektywy mikroskopowe należy kontrolować przez obserwację obrazu szczeliny lub jednorodnego pola za pomocą mikroskopu A. biologicznego. B. stereoskopowego. C. z kontrastem fazowym. D. polaryzacyjn

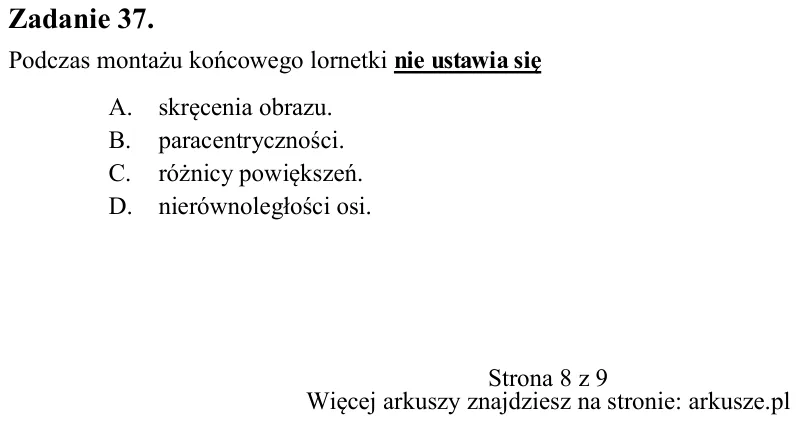

Zadanie 37. Podczas montażu końcowego lornetki nie ustawia się A. skręcenia obrazu. B. paracentryczności. C. różnicy powiększeń. D. nierównoległości osi.

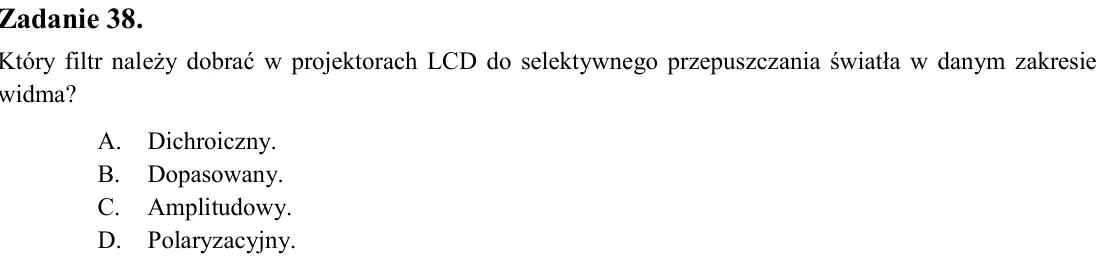

Zadanie 38. Który filtr należy dobrać w projektorach LCD do selektywnego przepuszczania światła w danym zakresie widma? A. Dichroiczny. B. Dopasowany. C. Amplitudowy. D. Polaryzacyjny.

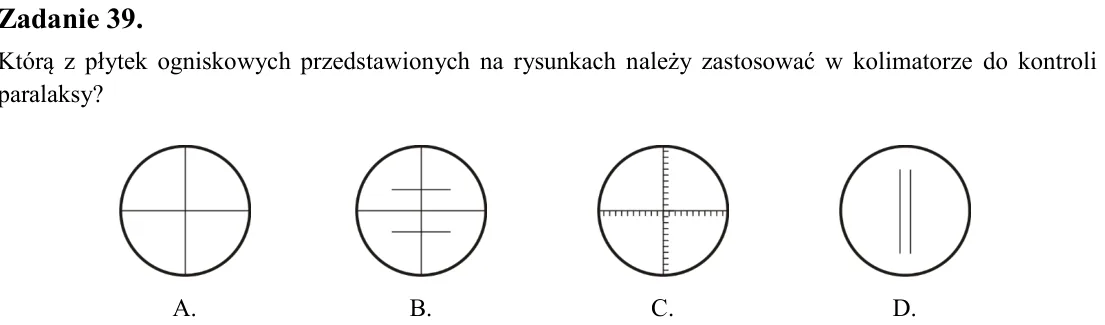

Zadanie 39. Którą z płytek ogniskowych przedstawionych na rysunkach należy zastosować w kolimatorze do kontroli paralaksy?

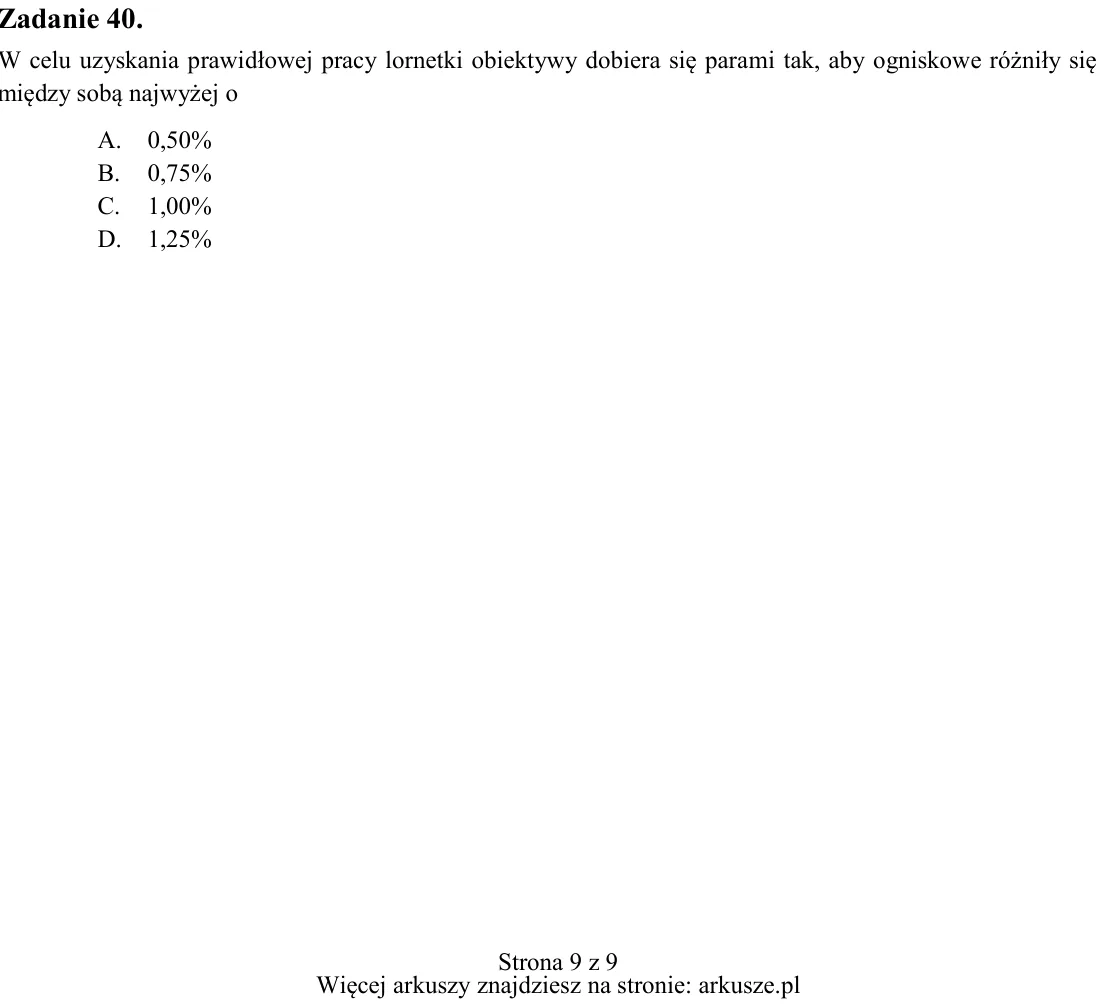

Zadanie 40. W celu uzyskania prawidłowej pracy lornetki obiektywy dobiera się parami tak, aby ogniskowe różniły się między sobą najwyżej o A. 0,50% B. 0,75% C. 1,00% D. 1,25% A. B. C. D.
