M14 · Egzamin zawodowy · styczeń 2019

Zadanie 1. Którym z podanych symboli literowych określa się długość fali świetlnej dla światła żółtego? A. nF B. λd C. nF  nC D. δF - δC

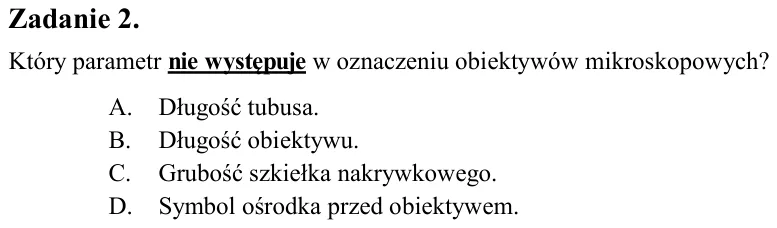

Zadanie 2. Który parametr nie występuje w oznaczeniu obiektywów mikroskopowych? A. Długość tubusa. B. Długość obiektywu. C. Grubość szkiełka nakrywkowego. D. Symbol ośrodka przed obiektywem.

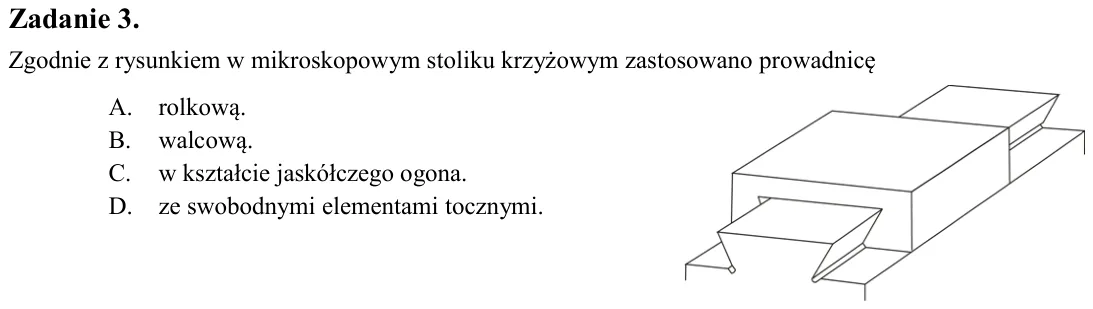

Zadanie 3. Zgodnie z rysunkiem w mikroskopowym stoliku krzyżowym zastosowano prowadnicę A. rolkową. B. walcową. C. w kształcie jaskółczego ogona. D. ze swobodnymi elementami tocznymi.

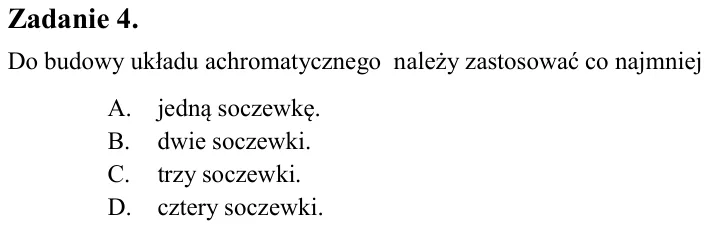

Zadanie 4. Do budowy układu achromatycznego należy zastosować co najmniej A. jedną soczewkę. B. dwie soczewki. C. trzy soczewki. D. cztery soczewki.

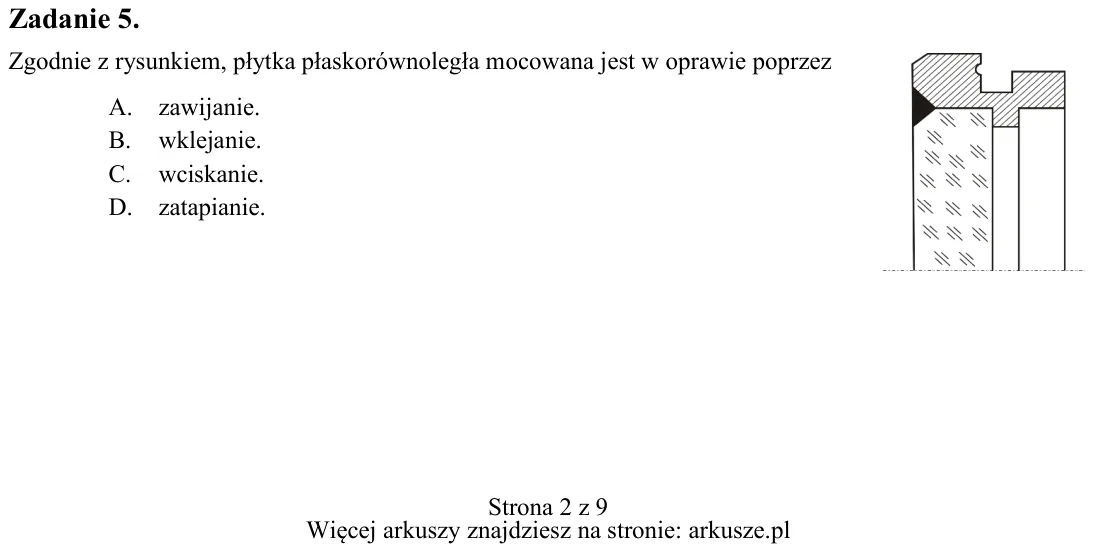

Zadanie 5. Zgodnie z rysunkiem, płytka płaskorównoległa mocowana jest w oprawie poprzez A. zawijanie. B. wklejanie. C. wciskanie. D. zatapianie.

Zadanie 6. Którym symbolem literowym oznacza się dopuszczalną odchyłkę promienia soczewki? A. ΔN B. ΔnD C. Δrwz D. Δ(nF  nC)

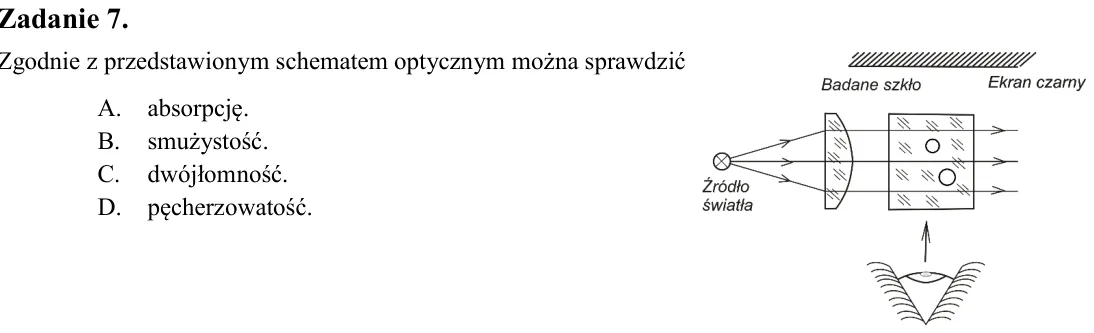

Zadanie 7. Zgodnie z przedstawionym schematem optycznym można sprawdzić A. absorpcję. B. smużystość. C. dwójłomność. D. pęcherzowatość.

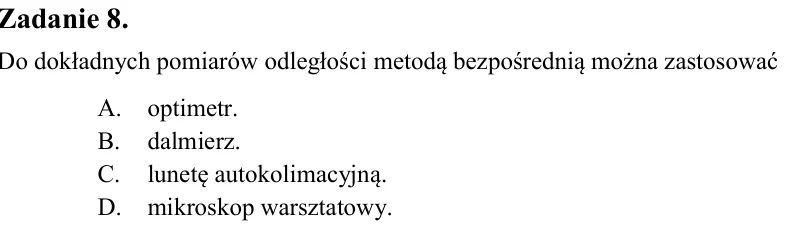

Zadanie 8. Do dokładnych pomiarów odległości metodą bezpośrednią można zastosować A. optimetr. B. dalmierz. C. lunetę autokolimacyjną. D. mikroskop warsztatowy.

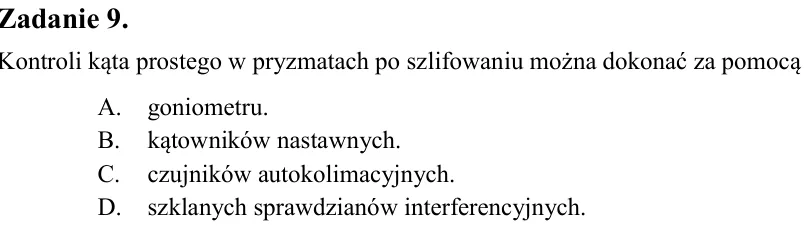

Zadanie 9. Kontroli kąta prostego w pryzmatach po szlifowaniu można dokonać za pomocą A. goniometru. B. kątowników nastawnych. C. czujników autokolimacyjnych. D. szklanych sprawdzianów interferencyjnych.

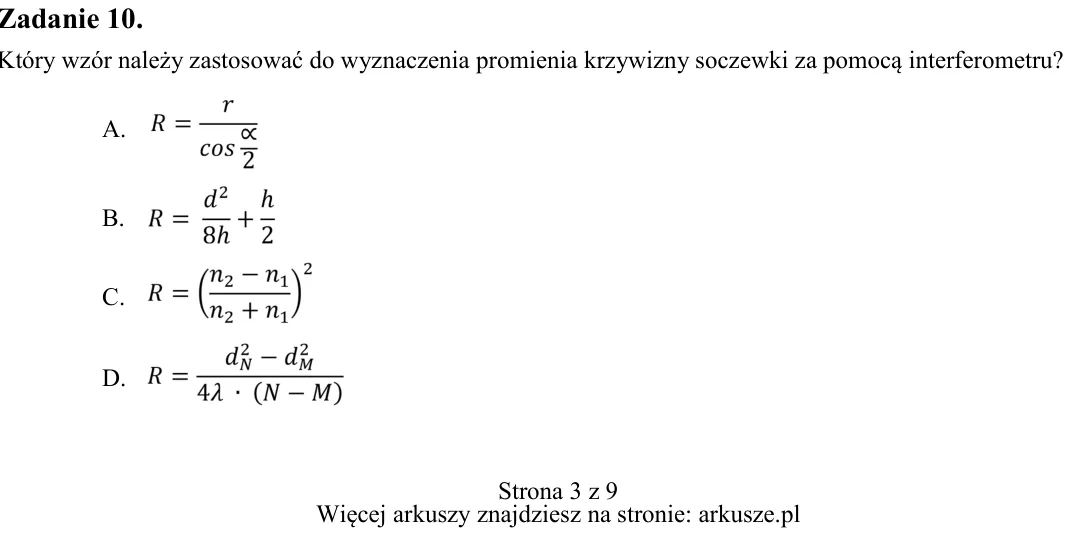

Zadanie 10. Który wzór należy zastosować do wyznaczenia promienia krzywizny soczewki za pomocą interferometru? A. B. C. D.

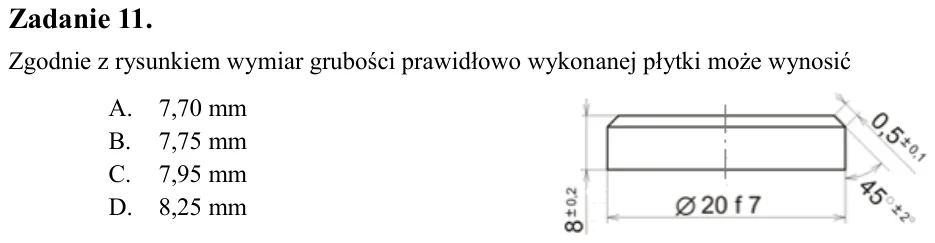

Zadanie 11. Zgodnie z rysunkiem wymiar grubości prawidłowo wykonanej płytki może wynosić A. 7,70 mm B. 7,75 mm C. 7,95 mm D. 8,25 mm

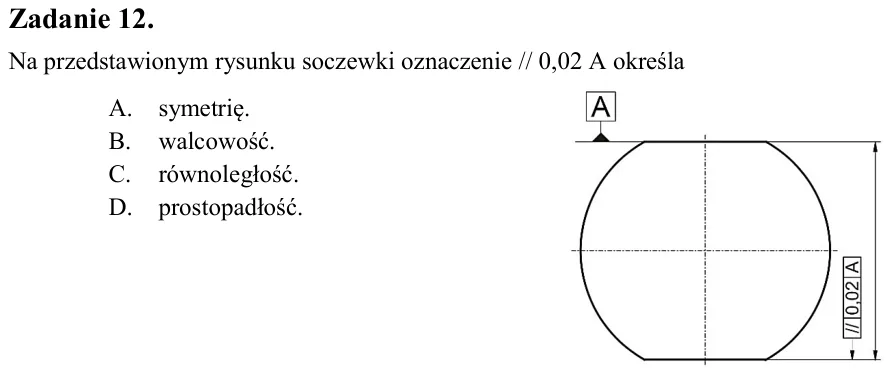

Zadanie 12. Na przedstawionym rysunku soczewki oznaczenie // 0,02 A określa A. symetrię. B. walcowość. C. równoległość. D. prostopadłość.

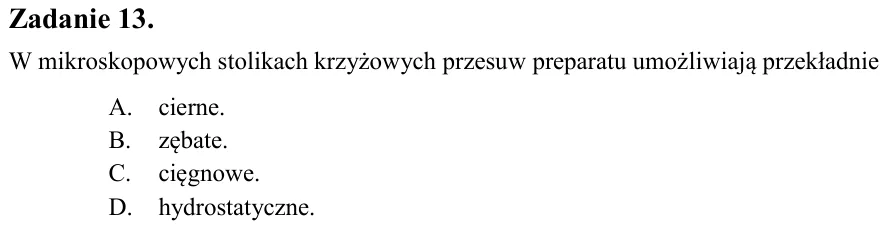

Zadanie 13. W mikroskopowych stolikach krzyżowych przesuw preparatu umożliwiają przekładnie A. cierne. B. zębate. C. cięgnowe. D. hydrostatyczne.

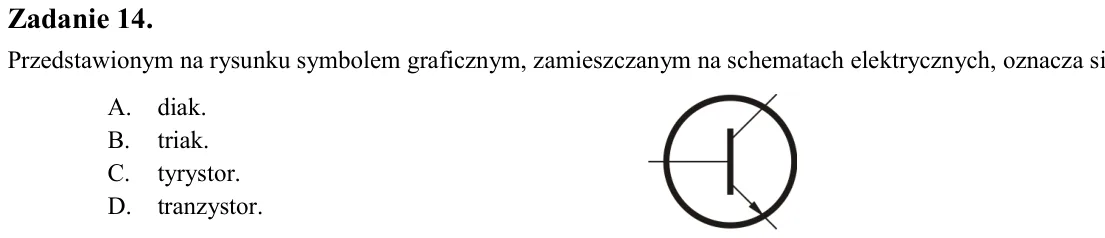

Zadanie 14. Przedstawionym na rysunku symbolem graficznym, zamieszczanym na schematach elektrycznych, oznacza się A. diak. B. triak. C. tyrystor. D. tranzystor.

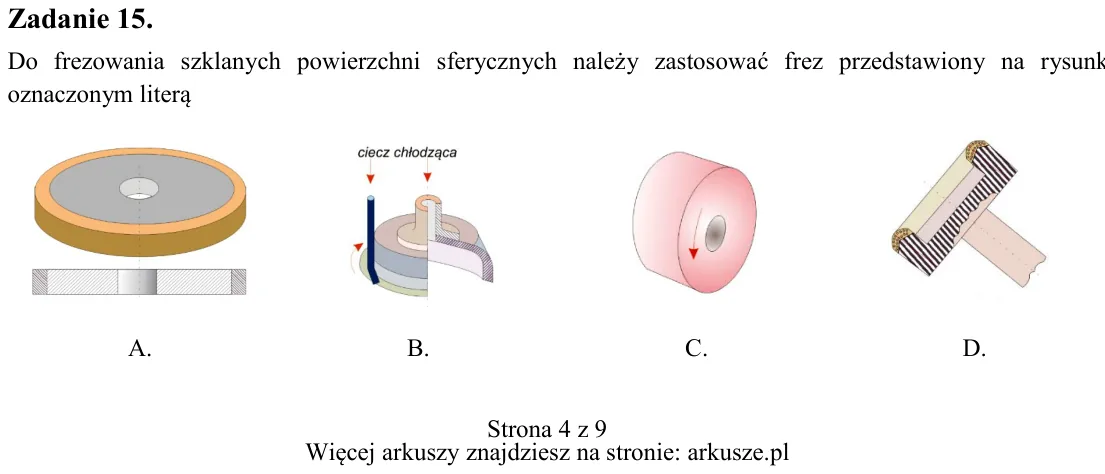

Zadanie 15. Do frezowania szklanych powierzchni sferycznych należy zastosować frez przedstawiony na rysunku oznaczonym literą A. B. C. D.

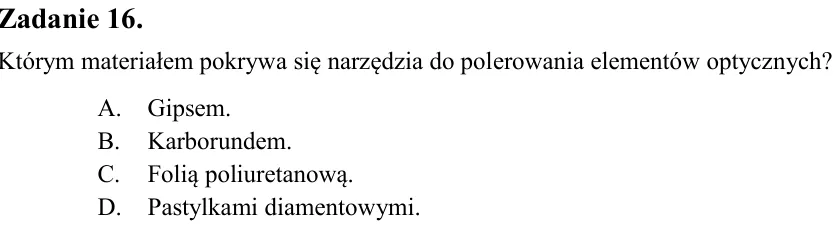

Zadanie 16. Którym materiałem pokrywa się narzędzia do polerowania elementów optycznych? A. Gipsem. B. Karborundem. C. Folią poliuretanową. D. Pastylkami diamentowymi.

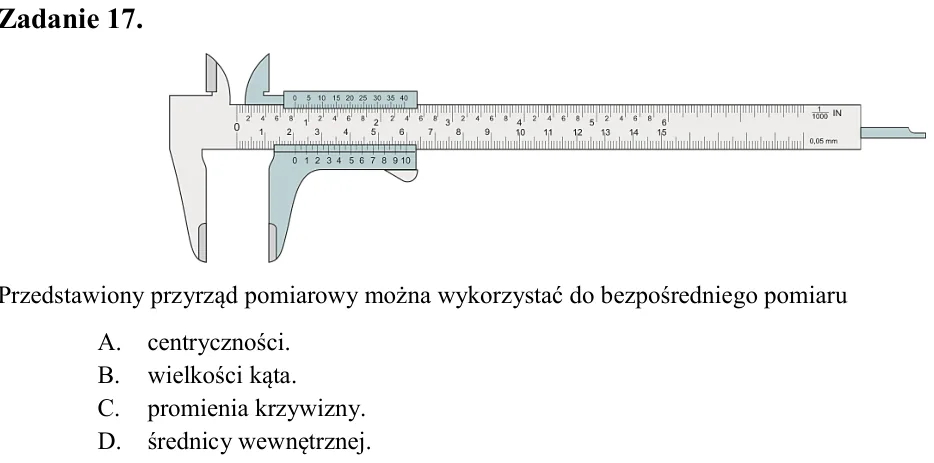

Zadanie 17. Przedstawiony przyrząd pomiarowy można wykorzystać do bezpośredniego pomiaru A. centryczności. B. wielkości kąta. C. promienia krzywizny. D. średnicy wewnętrznej.

Zadanie 18. Soczewki układu optycznego typu achromat wykonuje się z kombinacji szkieł A. flint - flint. B. flint - kron. C. kron - flint. D. kron - kron.

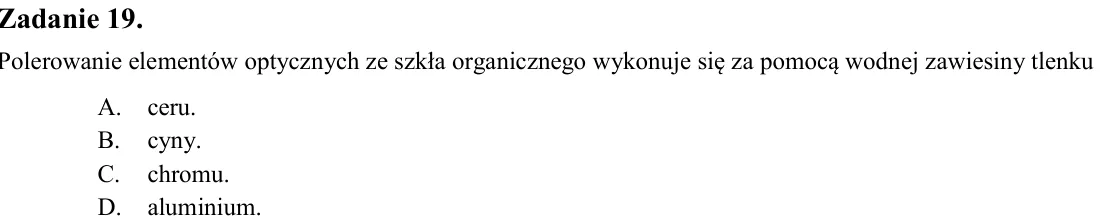

Zadanie 19. Polerowanie elementów optycznych ze szkła organicznego wykonuje się za pomocą wodnej zawiesiny tlenku A. ceru. B. cyny. C. chromu. D. aluminium.

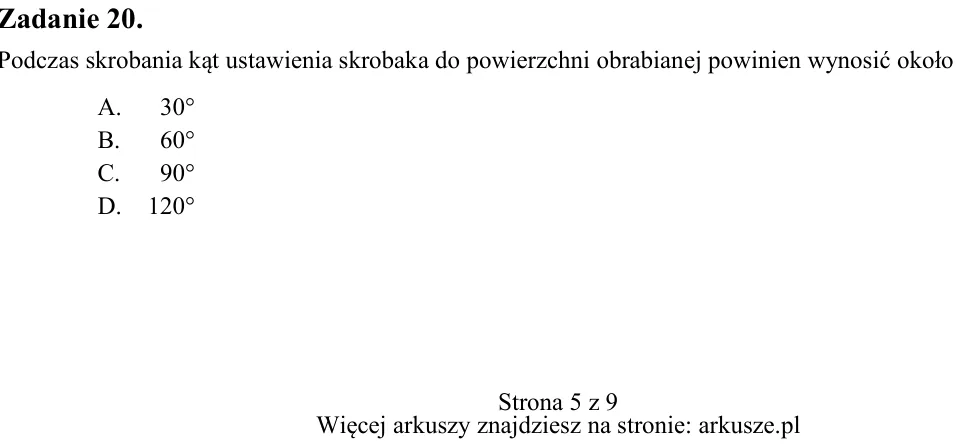

Zadanie 20. Podczas skrobania kąt ustawienia skrobaka do powierzchni obrabianej powinien wynosić około A. 30° B. 60° C. 90° D. 120°

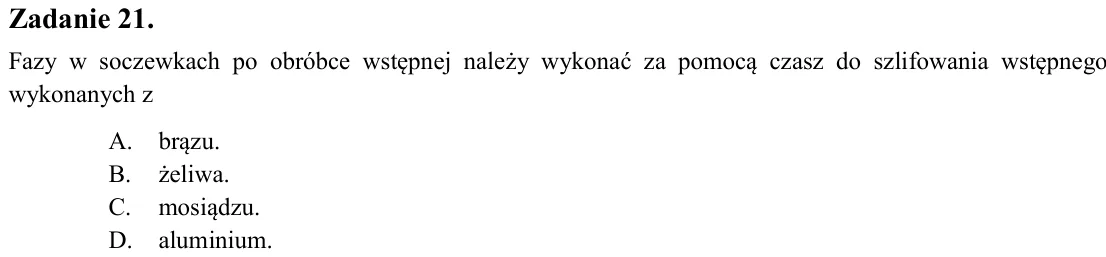

Zadanie 21. Fazy w soczewkach po obróbce wstępnej należy wykonać za pomocą czasz do szlifowania wstępnego wykonanych z A. brązu. B. żeliwa. C. mosiądzu. D. aluminium.

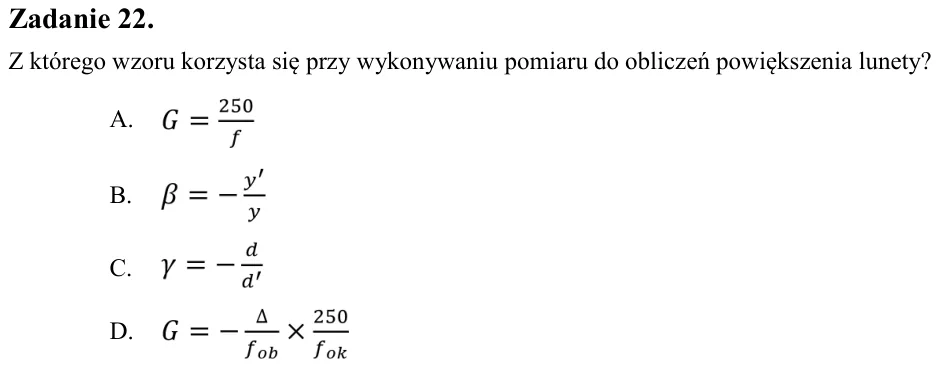

Zadanie 22. Z którego wzoru korzysta się przy wykonywaniu pomiaru do obliczeń powiększenia lunety?

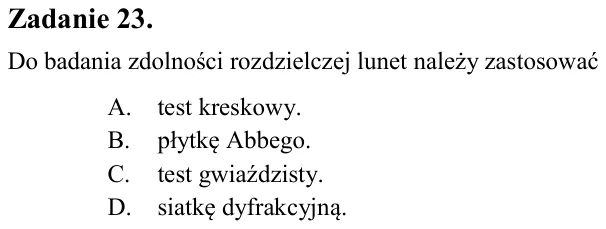

Zadanie 23. Do badania zdolności rozdzielczej lunet należy zastosować A. test kreskowy. B. płytkę Abbego. C. test gwiaździsty. D. siatkę dyfrakcyjną.

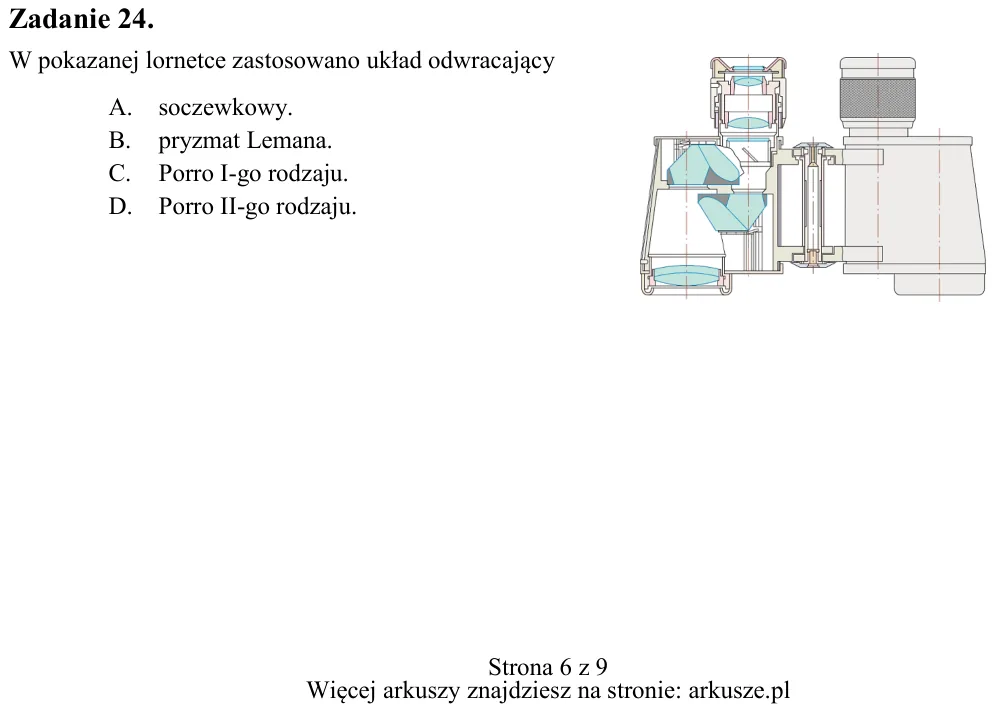

Zadanie 24. W pokazanej lornetce zastosowano układ odwracający A. soczewkowy. B. pryzmat Lemana. C. Porro I-go rodzaju. D. Porro II-go rodzaju. A. B. C. D.

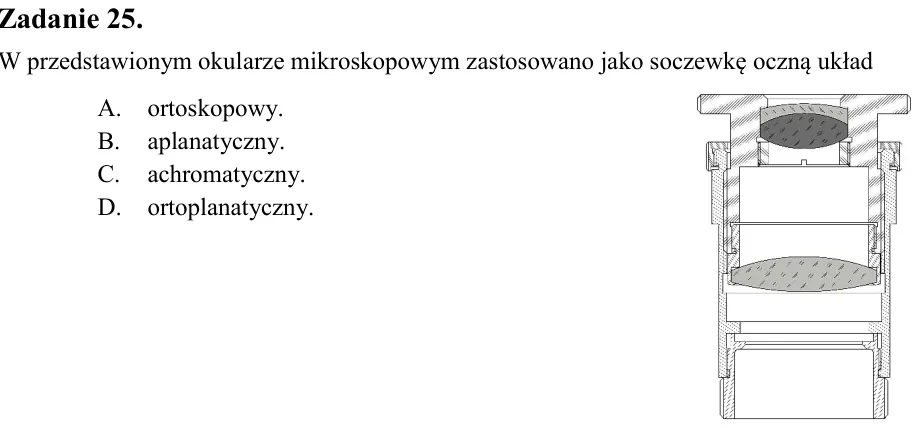

Zadanie 25. W przedstawionym okularze mikroskopowym zastosowano jako soczewkę oczną układ A. ortoskopowy. B. aplanatyczny. C. achromatyczny. D. ortoplanatyczny.

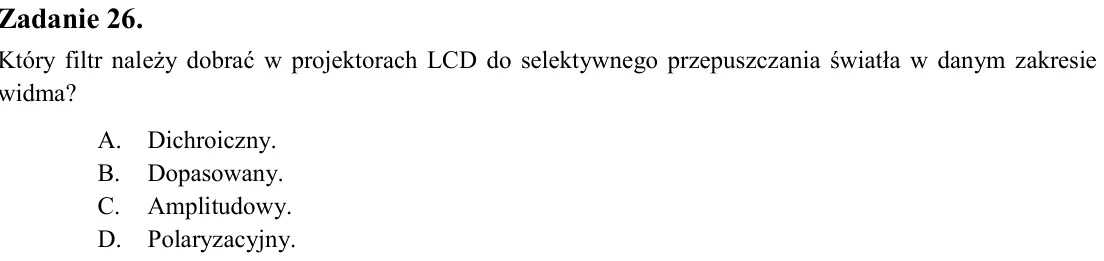

Zadanie 26. Który filtr należy dobrać w projektorach LCD do selektywnego przepuszczania światła w danym zakresie widma? A. Dichroiczny. B. Dopasowany. C. Amplitudowy. D. Polaryzacyjny.

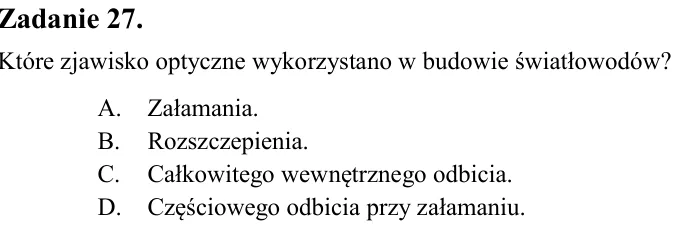

Zadanie 27. Które zjawisko optyczne wykorzystano w budowie światłowodów? A. Załamania. B. Rozszczepienia. C. Całkowitego wewnętrznego odbicia. D. Częściowego odbicia przy załamaniu.

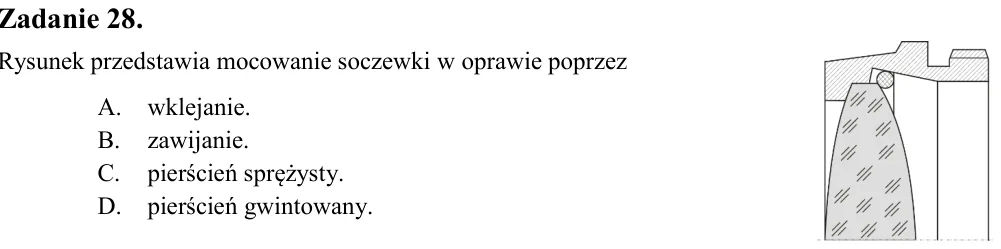

Zadanie 28. Rysunek przedstawia mocowanie soczewki w oprawie poprzez A. wklejanie. B. zawijanie. C. pierścień sprężysty. D. pierścień gwintowany.

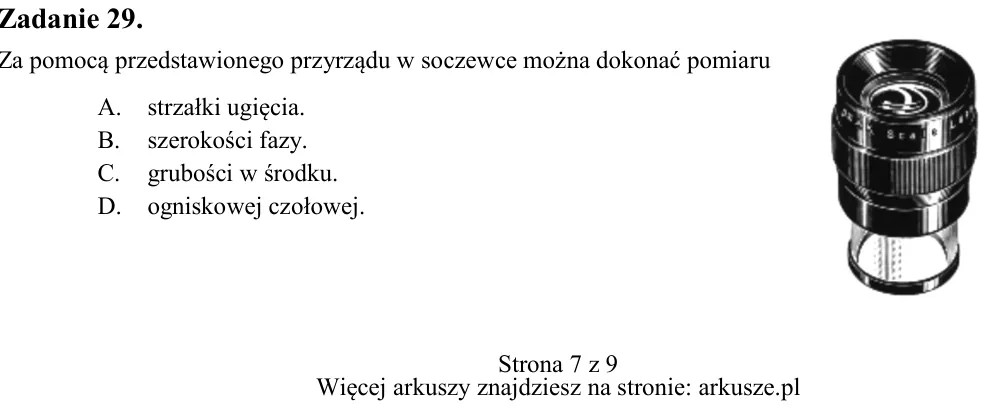

Zadanie 29. Za pomocą przedstawionego przyrządu w soczewce można dokonać pomiaru A. strzałki ugięcia. B. szerokości fazy. C. grubości w środku. D. ogniskowej czołowej.

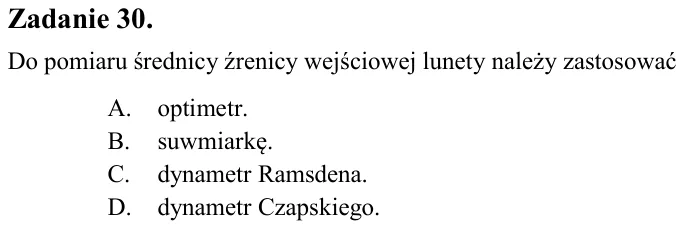

Zadanie 30. Do pomiaru średnicy źrenicy wejściowej lunety należy zastosować A. optimetr. B. suwmiarkę. C. dynametr Ramsdena. D. dynametr Czapskiego.

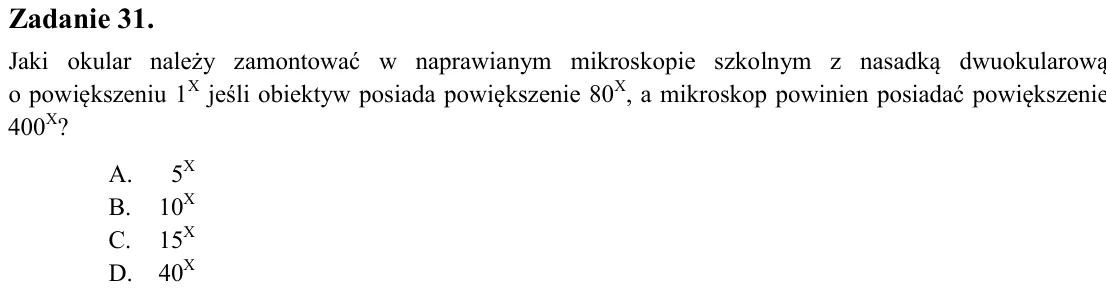

Zadanie 31. Jaki okular należy zamontować w naprawianym mikroskopie szkolnym z nasadką dwuokularową o powiększeniu 1X jeśli obiektyw posiada powiększenie 80X, a mikroskop powinien posiadać powiększenie 400X? A. 5X B. 10X

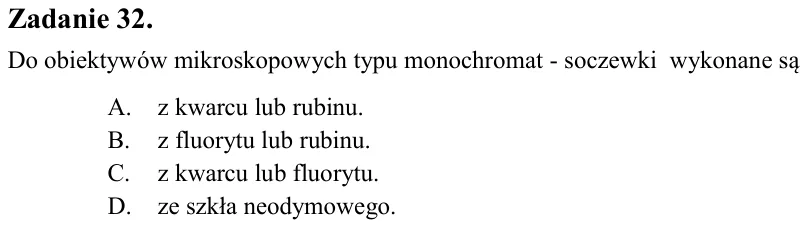

Zadanie 32. Do obiektywów mikroskopowych typu monochromat - soczewki wykonane są A. z kwarcu lub rubinu. B. z fluorytu lub rubinu. C. z kwarcu lub fluorytu. D. ze szkła neodymowego.

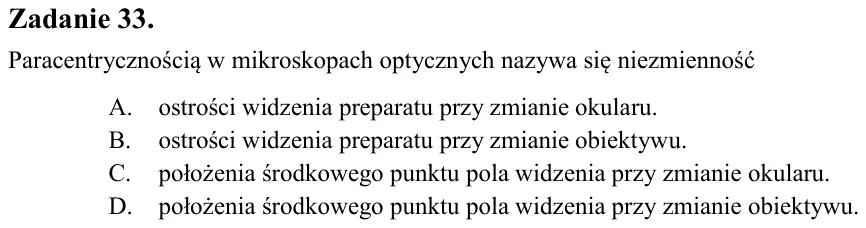

Zadanie 33. Paracentrycznością w mikroskopach optycznych nazywa się niezmienność A. ostrości widzenia preparatu przy zmianie okularu. B. ostrości widzenia preparatu przy zmianie obiektywu. C. położenia środkowego punktu

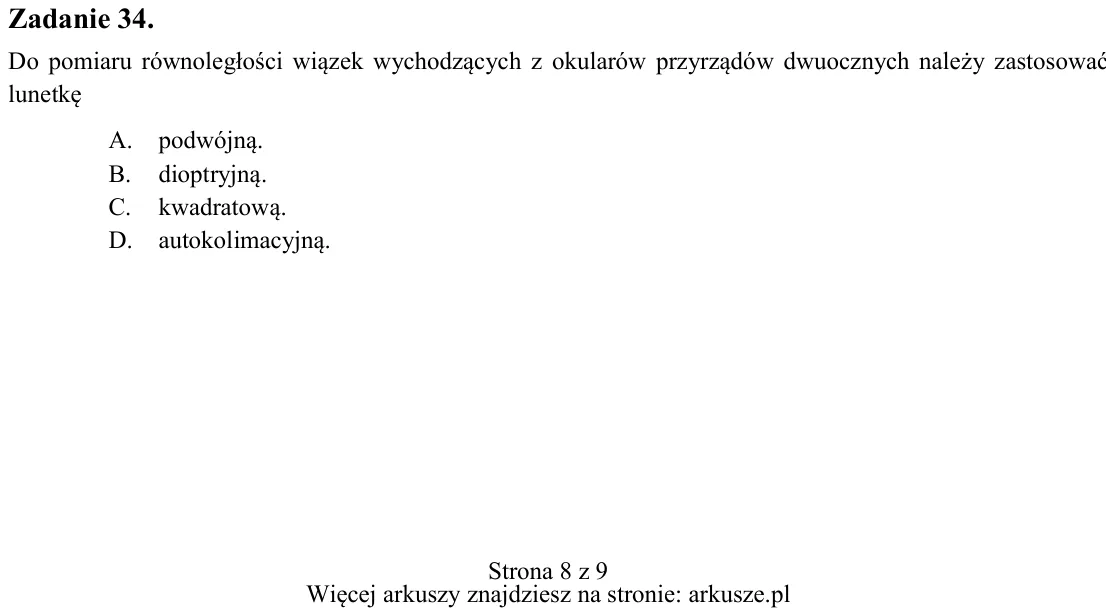

Zadanie 34. Do pomiaru równoległości wiązek wychodzących z okularów przyrządów dwuocznych należy zastosować lunetkę A. podwójną. B. dioptryjną. C. kwadratową. D. autokolimacyjną.

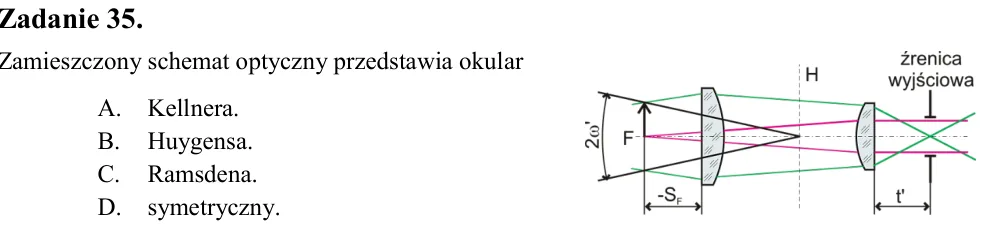

Zadanie 35. Zamieszczony schemat optyczny przedstawia okular A. Kellnera. B. Huygensa. C. Ramsdena. D. symetryczny.

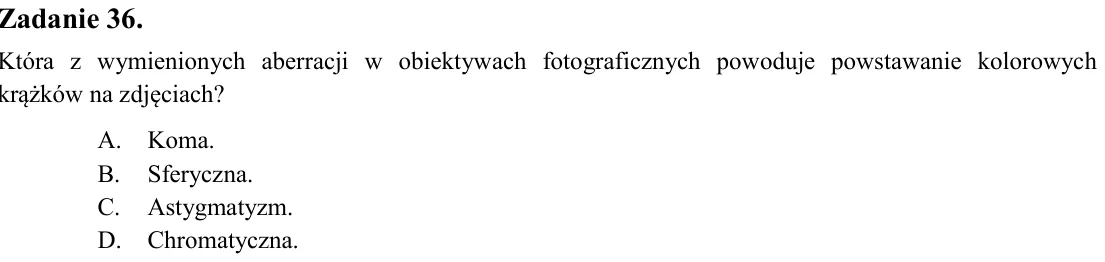

Zadanie 36. Która z wymienionych aberracji w obiektywach fotograficznych powoduje powstawanie kolorowych krążków na zdjęciach? A. Koma. B. Sferyczna. C. Astygmatyzm. D. Chromatyczna.

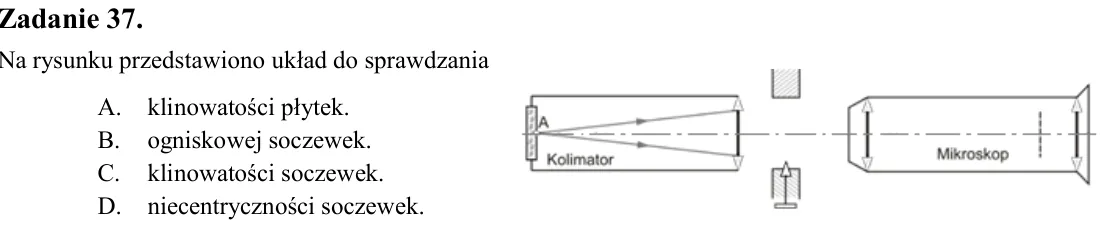

Zadanie 37. Na rysunku przedstawiono układ do sprawdzania A. klinowatości płytek. B. ogniskowej soczewek. C. klinowatości soczewek. D. niecentryczności soczewek.

Zadanie 38. Z którego materiału wykonuje się oprawy do mocowania soczewek przez zawijanie? A. Ze stali. B. Z brązu. C. Z cynku. D. Z mosiądzu.

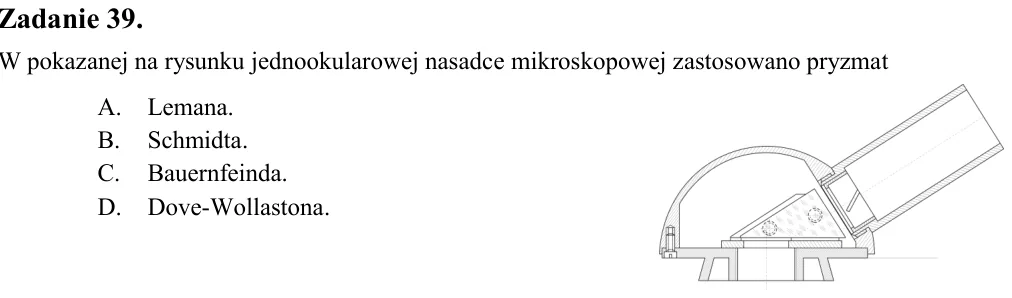

Zadanie 39. W pokazanej na rysunku jednookularowej nasadce mikroskopowej zastosowano pryzmat A. Lemana. B. Schmidta. C. Bauernfeinda. D. Dove-Wollastona.

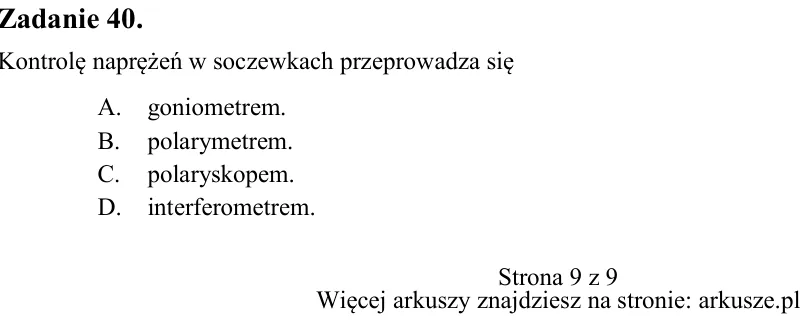

Zadanie 40. Kontrolę naprężeń w soczewkach przeprowadza się A. goniometrem. B. polarymetrem. C. polaryskopem. D. interferometrem.
