M16 · Egzamin zawodowy · czerwiec 2017

Zadanie 1. Na którym rysunku przedstawiony jest symbol graficzny diody Zenera?

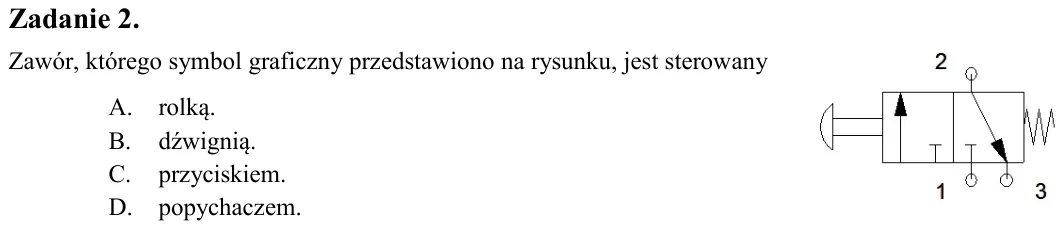

Zadanie 2. Zawór, którego symbol graficzny przedstawiono na rysunku, jest sterowany A. rolką. B. dźwignią. C. przyciskiem. D. popychaczem.

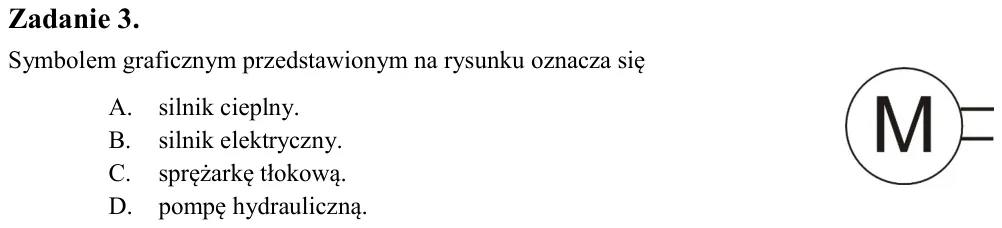

Zadanie 3. Symbolem graficznym przedstawionym na rysunku oznacza się A. silnik cieplny. B. silnik elektryczny. C. sprężarkę tłokową. D. pompę hydrauliczną.

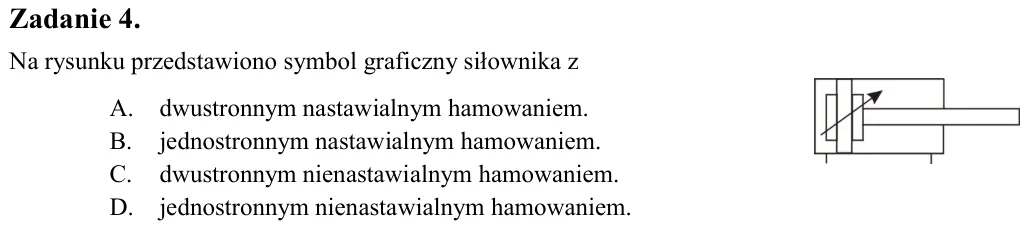

Zadanie 4. Na rysunku przedstawiono symbol graficzny siłownika z A. dwustronnym nastawialnym hamowaniem. B. jednostronnym nastawialnym hamowaniem. C. dwustronnym nienastawialnym hamowaniem. D. jednostronnym nienastawialn

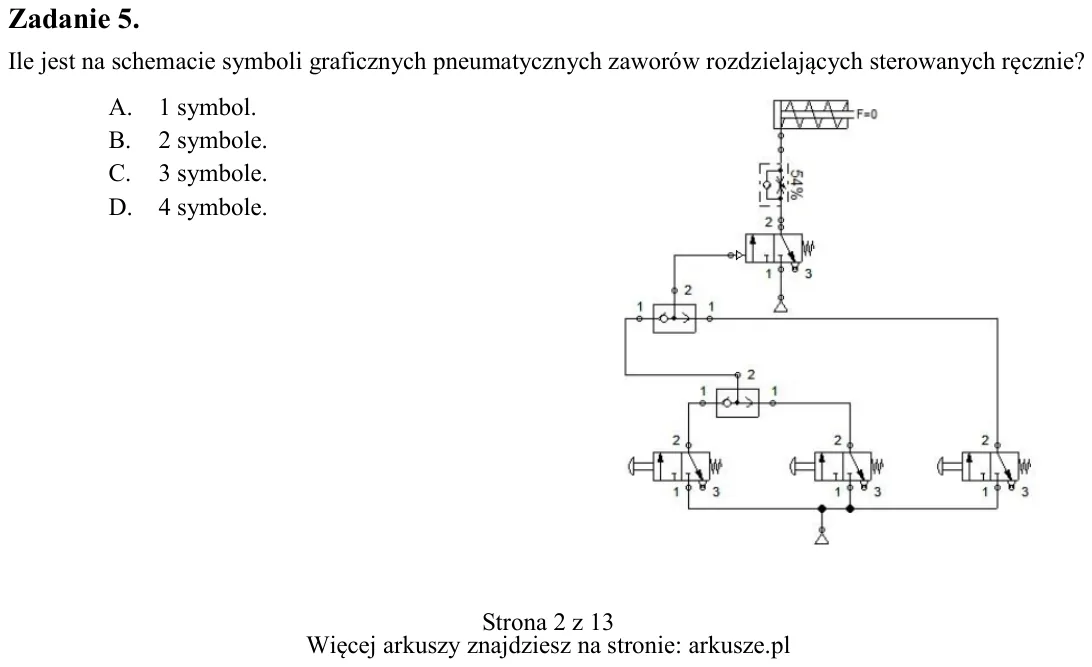

Zadanie 5. Ile jest na schemacie symboli graficznych pneumatycznych zaworów rozdzielających sterowanych ręcznie? A. 1 symbol. B. 2 symbole. C. 3 symbole. D. 4 symbole. A. B. C. D.

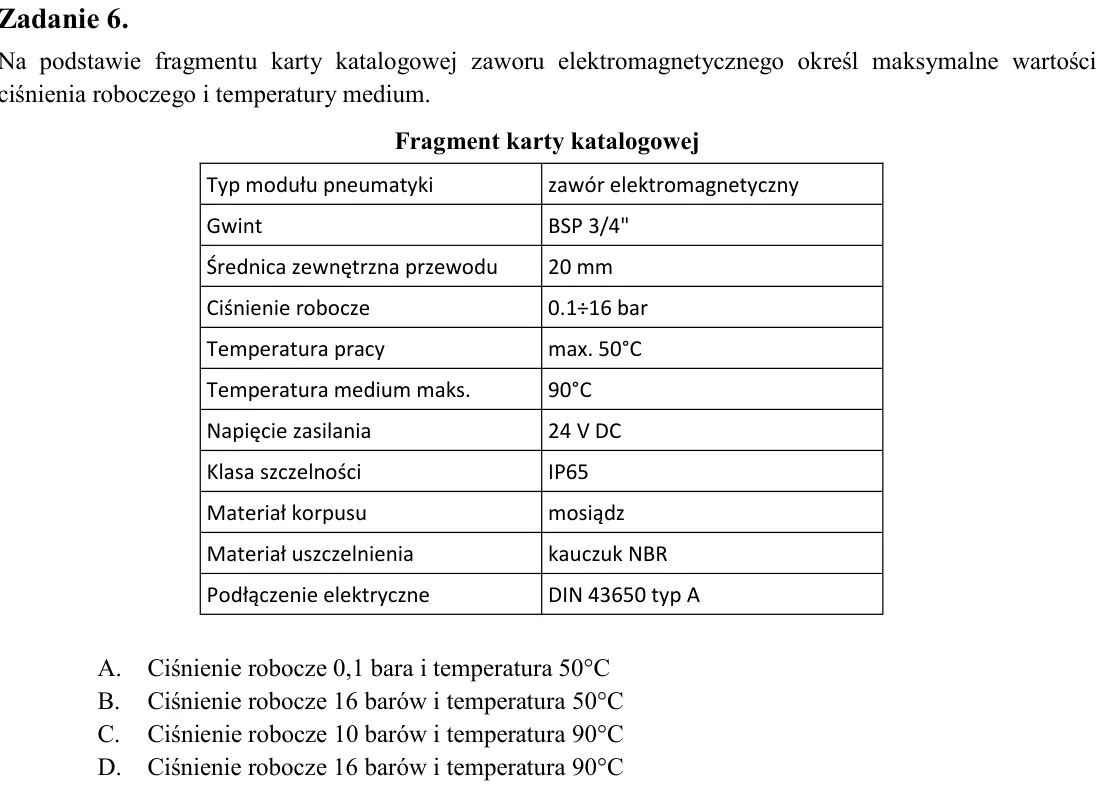

Zadanie 6. Na podstawie fragmentu karty katalogowej zaworu elektromagnetycznego określ maksymalne wartości ciśnienia roboczego i temperatury medium. Fragment karty katalogowej A. Ciśnienie robocze 0,1 bara i temperatura

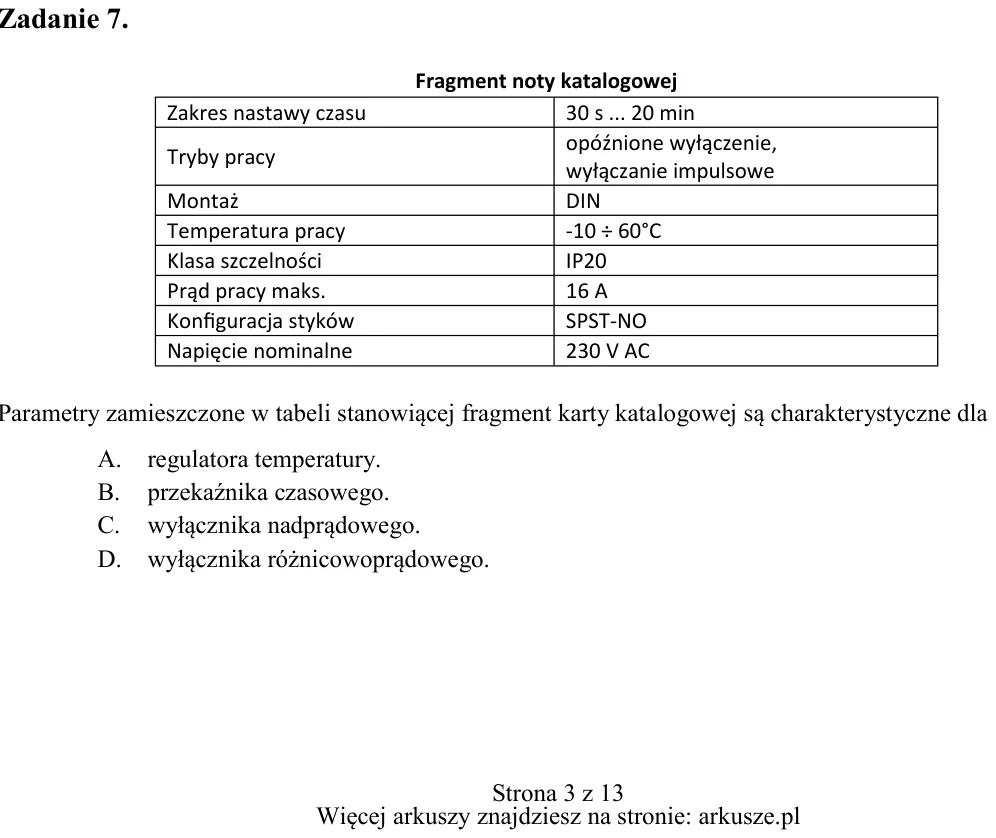

Zadanie 7. Parametry zamieszczone w tabeli stanowiącej fragment karty katalogowej są charakterystyczne dla A. regulatora temperatury. B. przekaźnika czasowego. C. wyłącznika nadprądowego. D. wyłącznika różnicowoprądowego

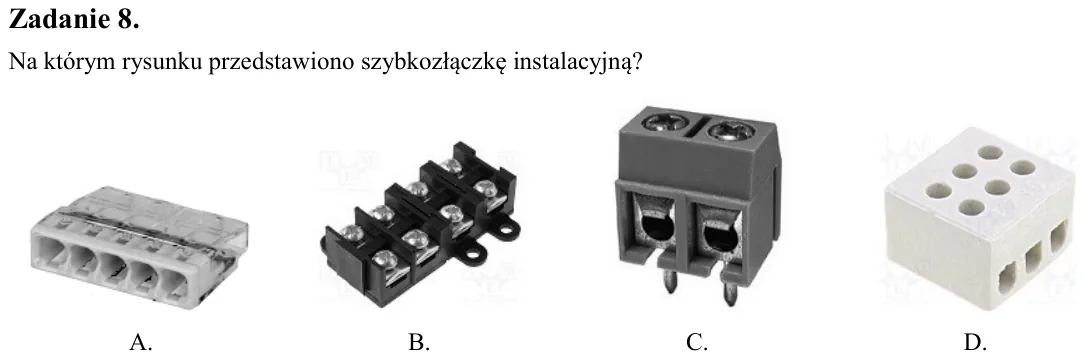

Zadanie 8. Na którym rysunku przedstawiono szybkozłączkę instalacyjną?

Zadanie 9. Który typ bramki logicznej jest wskazany strzałką na rysunku? A. OR B. AND C. NOT D. NAND

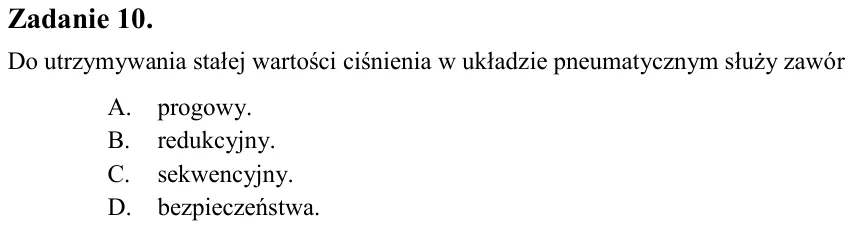

Zadanie 10. Do utrzymywania stałej wartości ciśnienia w układzie pneumatycznym służy zawór A. progowy. B. redukcyjny. C. sekwencyjny. D. bezpieczeństwa.

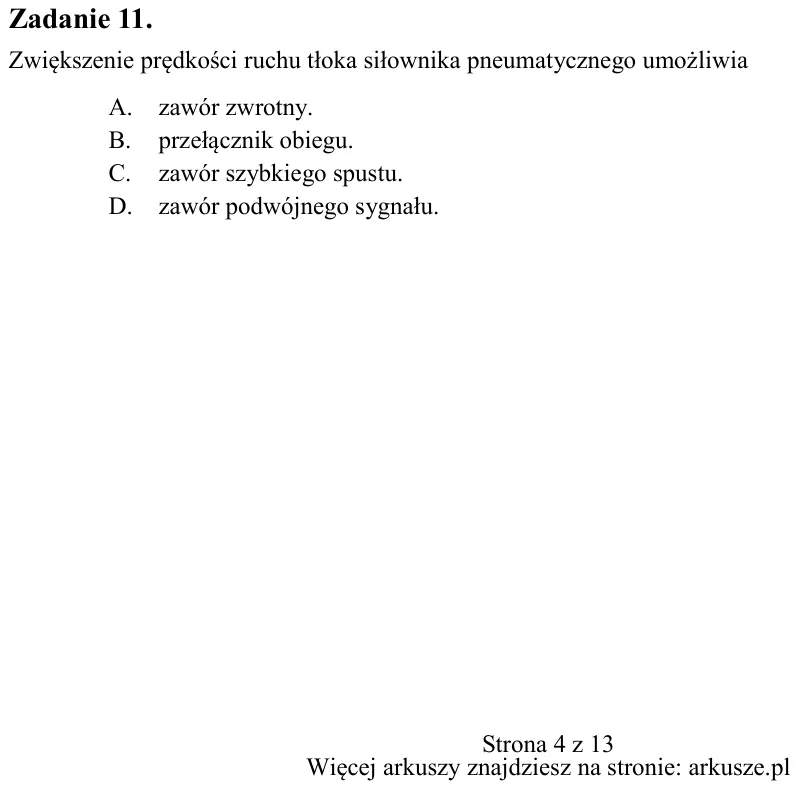

Zadanie 11. Zwiększenie prędkości ruchu tłoka siłownika pneumatycznego umożliwia A. zawór zwrotny. B. przełącznik obiegu. C. zawór szybkiego spustu. D. zawór podwójnego sygnału. A. B. C. D.

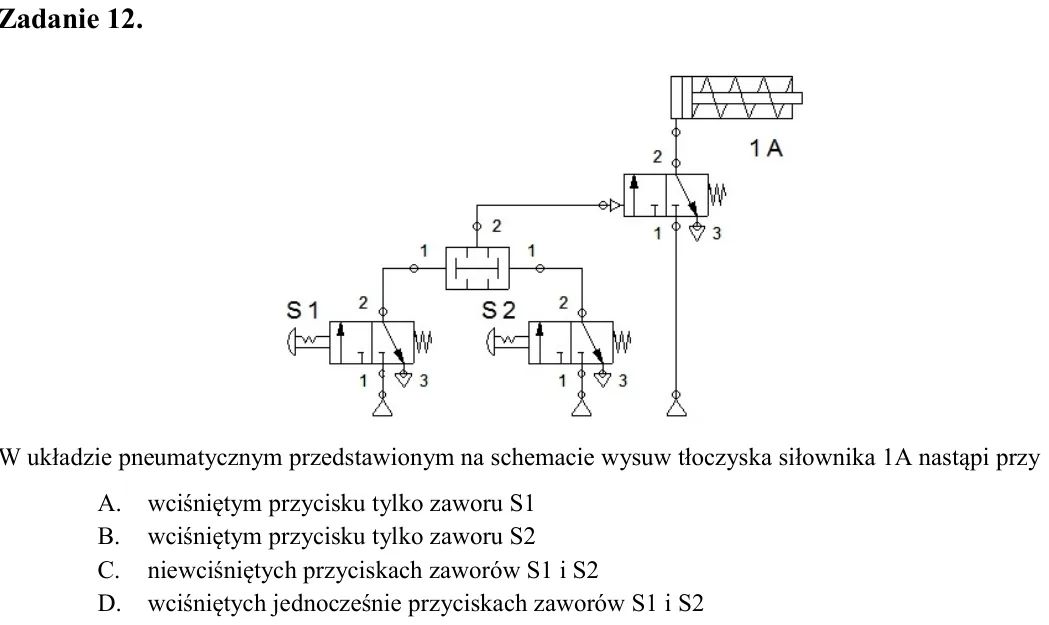

Zadanie 12. W układzie pneumatycznym przedstawionym na schemacie wysuw tłoczyska siłownika 1A nastąpi przy A. wciśniętym przycisku tylko zaworu S1 B. wciśniętym przycisku tylko zaworu S2 C. niewciśniętych przyciskach zaw

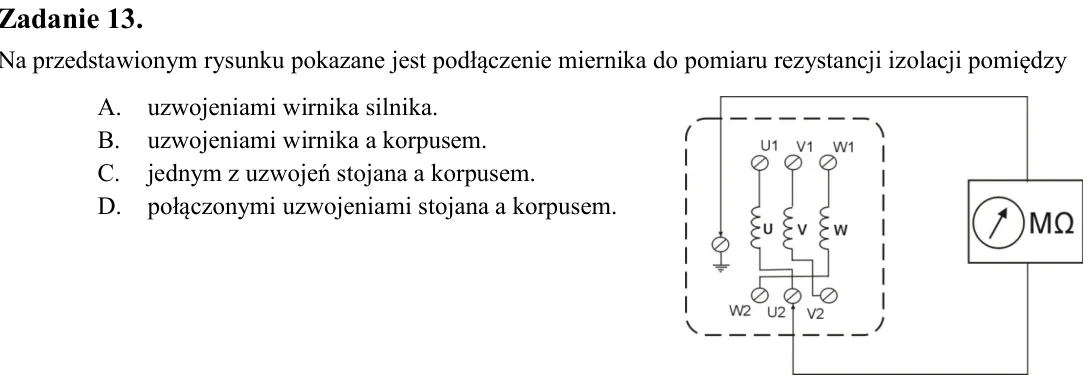

Zadanie 13. Na przedstawionym rysunku pokazane jest podłączenie miernika do pomiaru rezystancji izolacji pomiędzy A. uzwojeniami wirnika silnika. B. uzwojeniami wirnika a korpusem. C. jednym z uzwojeń stojana a korpusem.

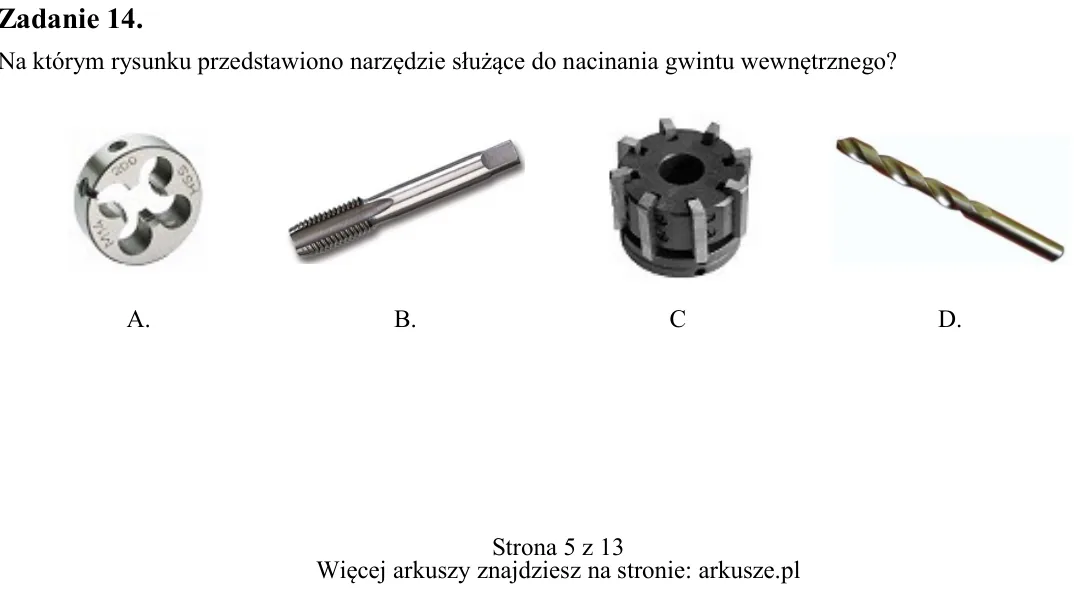

Zadanie 14. Na którym rysunku przedstawiono narzędzie służące do nacinania gwintu wewnętrznego? A. B. C D.

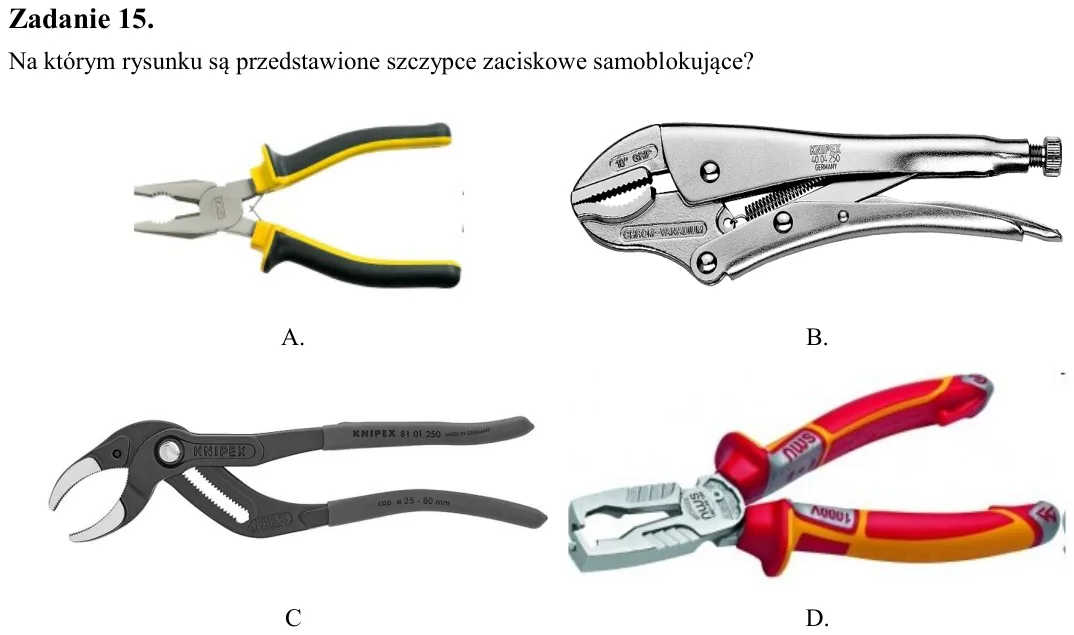

Zadanie 15. Na którym rysunku są przedstawione szczypce zaciskowe samoblokujące?

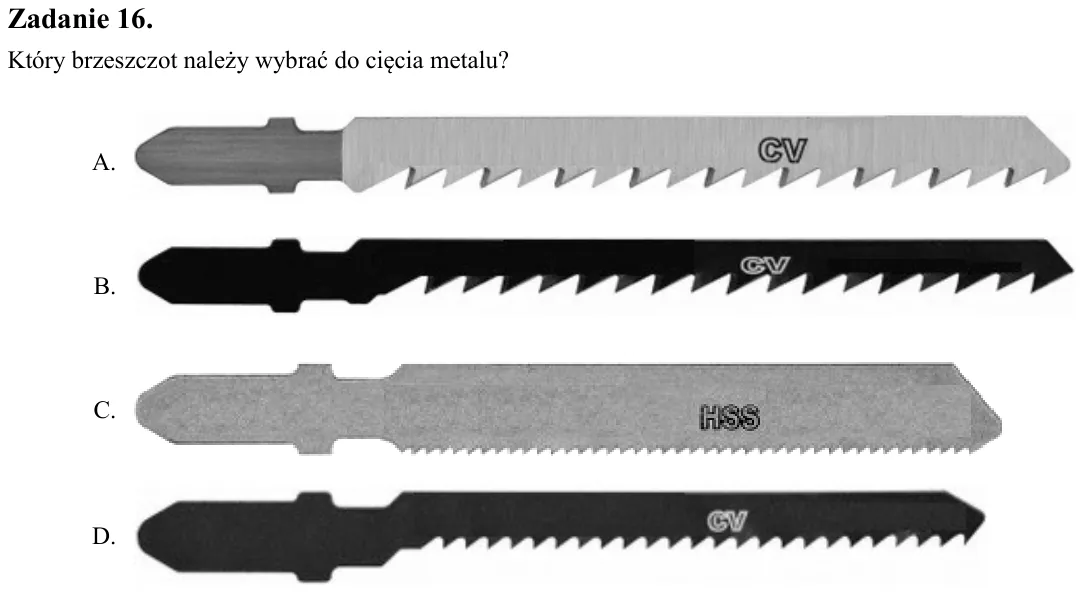

Zadanie 16. Który brzeszczot należy wybrać do cięcia metalu?

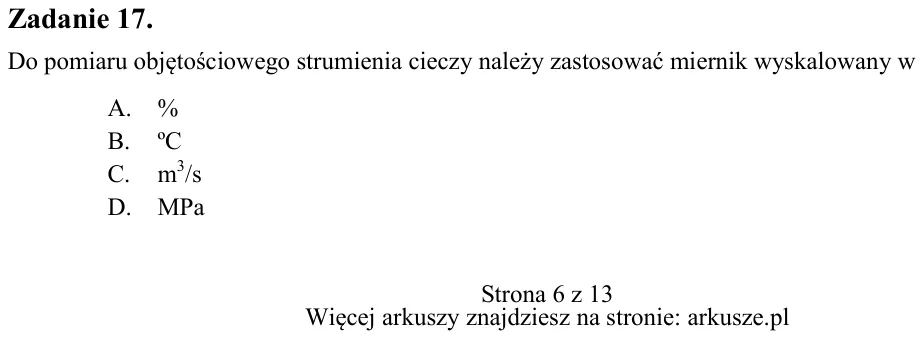

Zadanie 17. Do pomiaru objętościowego strumienia cieczy należy zastosować miernik wyskalowany w A. % B. ºC C. m3/s D. MPa A. B. C D. A. B. C. D.

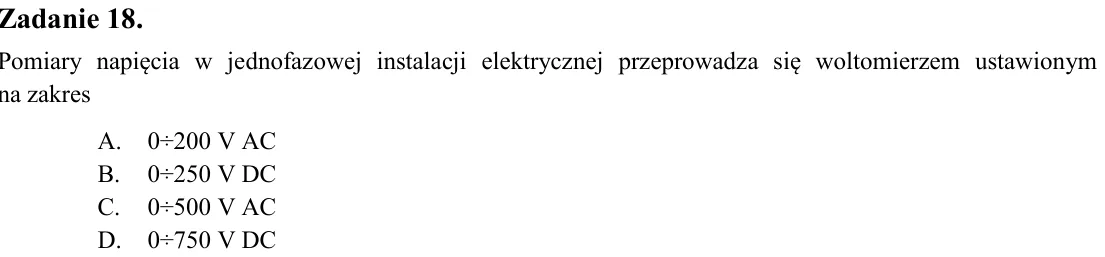

Zadanie 18. Pomiary napięcia w jednofazowej instalacji elektrycznej przeprowadza się woltomierzem ustawionym na zakres A. 0÷200 V AC B. 0÷250 V DC C. 0÷500 V AC D. 0÷750 V DC

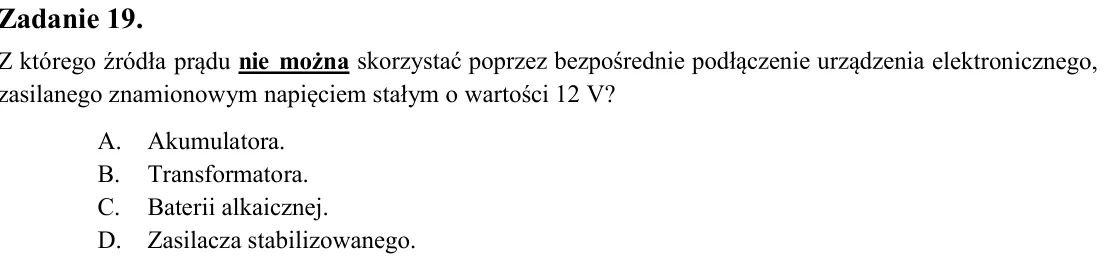

Zadanie 19. Z którego źródła prądu nie można elektronicznego, zasilanego znamionowym napięciem stałym o wartości 12 V? A. Akumulatora. B. Transformatora. C. Baterii alkaicznej. D. Zasilacza stabilizowanego.

Zadanie 20. Napięciem o jakiej wartości jest zasilane urządzenie elektryczne o mocy znamionowej 6 W i poborze prądu 250 mA? A. 6 V B. 12 V C. 24 V D. 48 V

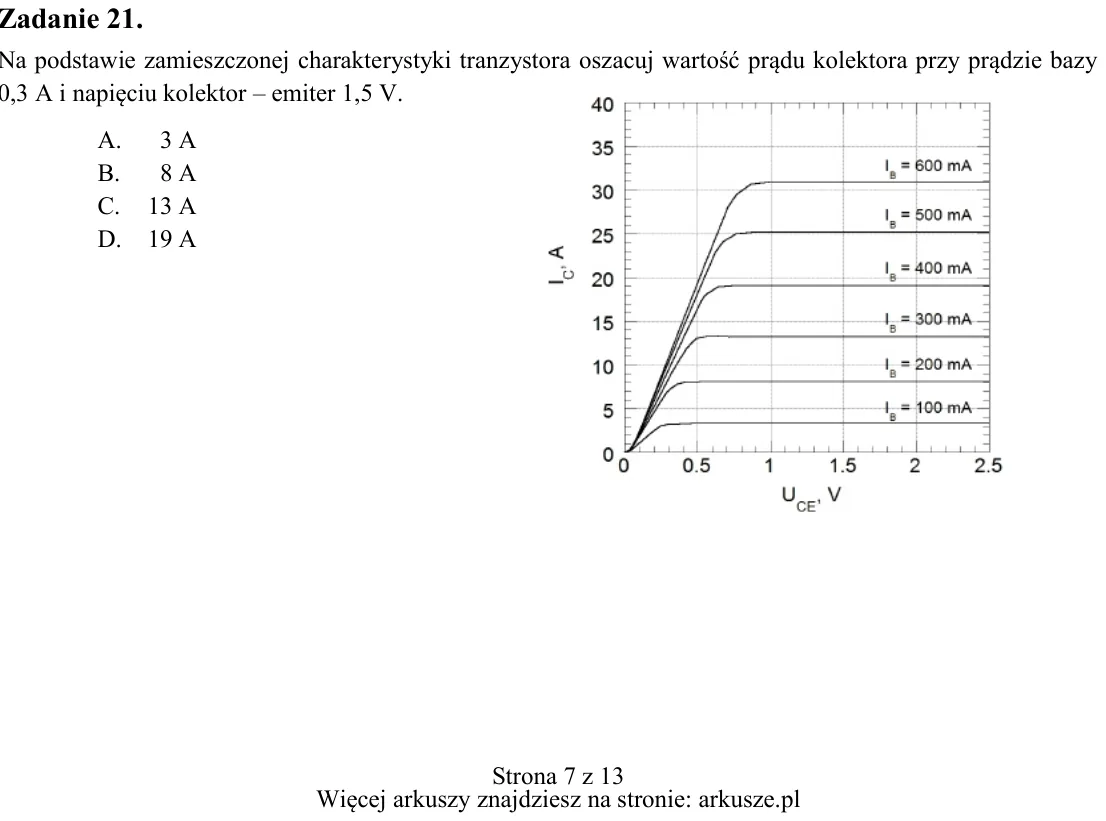

Zadanie 21. Na podstawie zamieszczonej charakterystyki tranzystora oszacuj wartość prądu kolektora przy prądzie bazy 0,3 A i napięciu kolektor - emiter 1,5 V. A. 3 A B. 8 A C. 13 A D. 19 A

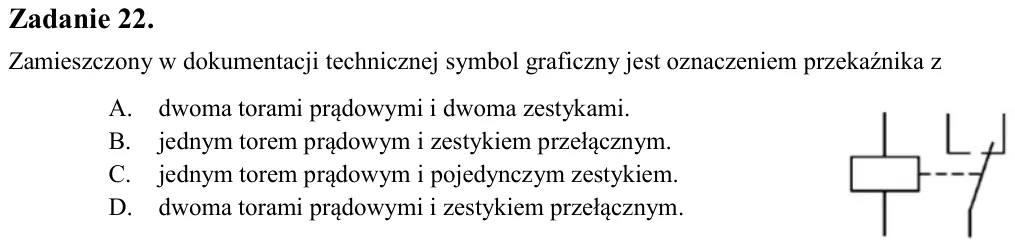

Zadanie 22. Zamieszczony w dokumentacji technicznej symbol graficzny jest oznaczeniem przekaźnika z A. dwoma torami prądowymi i dwoma zestykami. B. jednym torem prądowym i zestykiem przełącznym. C. jednym torem prądowym

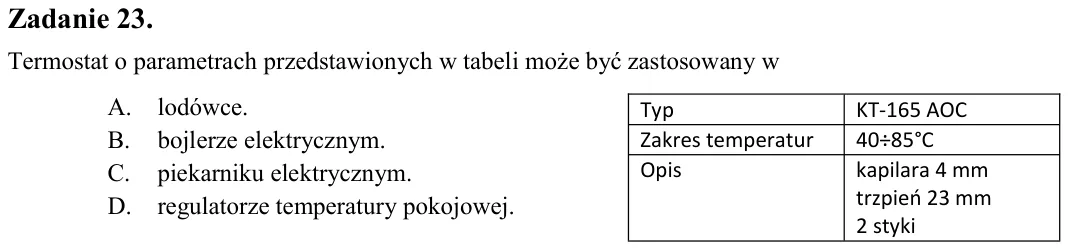

Zadanie 23. Termostat o parametrach przedstawionych w tabeli może być zastosowany w A. lodówce. B. bojlerze elektrycznym. C. piekarniku elektrycznym. D. regulatorze temperatury pokojowej.

Zadanie 24. Na rysunku przedstawiono schemat przekładni A. walcowej. B. stożkowej. C. planetarnej. D. ślimakowej.

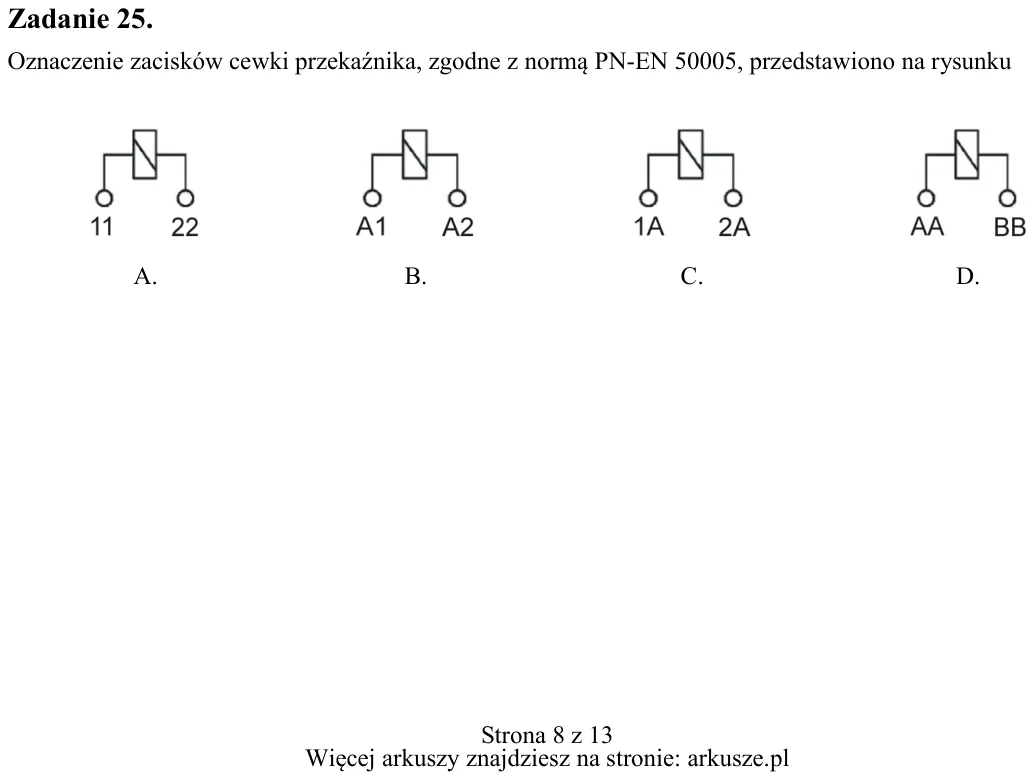

Zadanie 25. Oznaczenie zacisków cewki przekaźnika, zgodne z normą PN-EN 50005, przedstawiono na rysunku A. B. C. D. Typ KT-165 AOC Zakres temperatur 40÷85°C Opis kapilara 4 mm trzpień 23 mm 2 styki

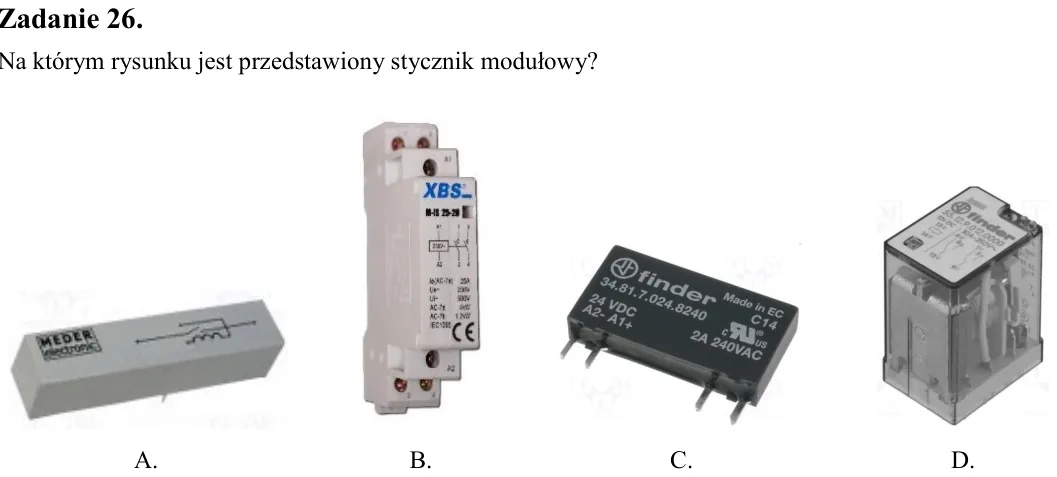

Zadanie 26. Na którym rysunku jest przedstawiony stycznik modułowy?

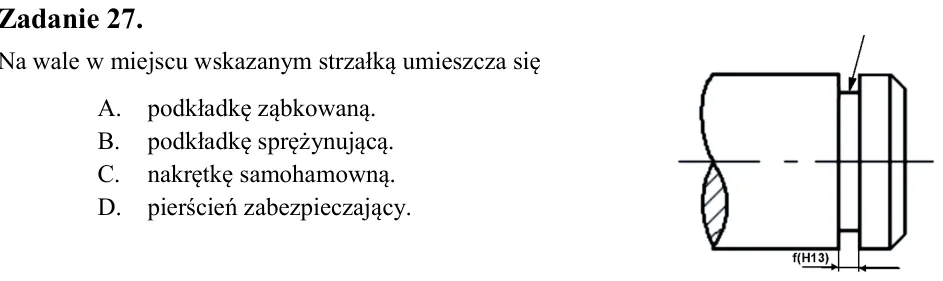

Zadanie 27. Na wale w miejscu wskazanym strzałką umieszcza się A. podkładkę ząbkowaną. B. podkładkę sprężynującą. C. nakrętkę samohamowną. D. pierścień zabezpieczający.

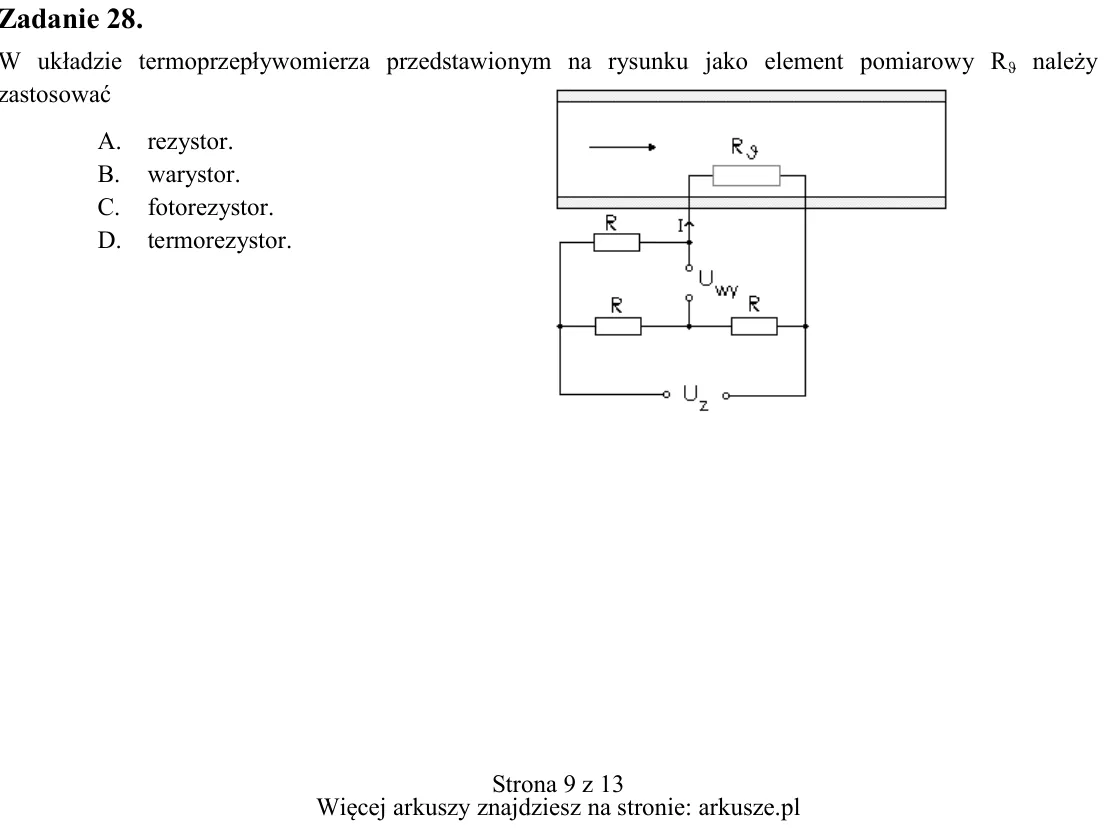

Zadanie 28. W układzie termoprzepływomierza przedstawionym na rysunku jako element pomiarowy Rϑ należy zastosować A. rezystor. B. warystor. C. fotorezystor. D. termorezystor. A. B. C. D.

Zadanie 29. Który frez należy wybrać do prac grawerskich?

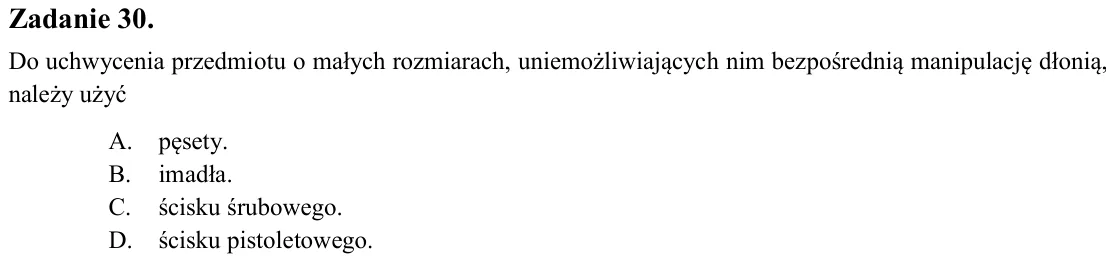

Zadanie 30. Do uchwycenia przedmiotu o małych rozmiarach, uniemożliwiających nim bezpośrednią manipulację dłonią, należy użyć A. pęsety. B. imadła. C. ścisku śrubowego. D. ścisku pistoletowego.

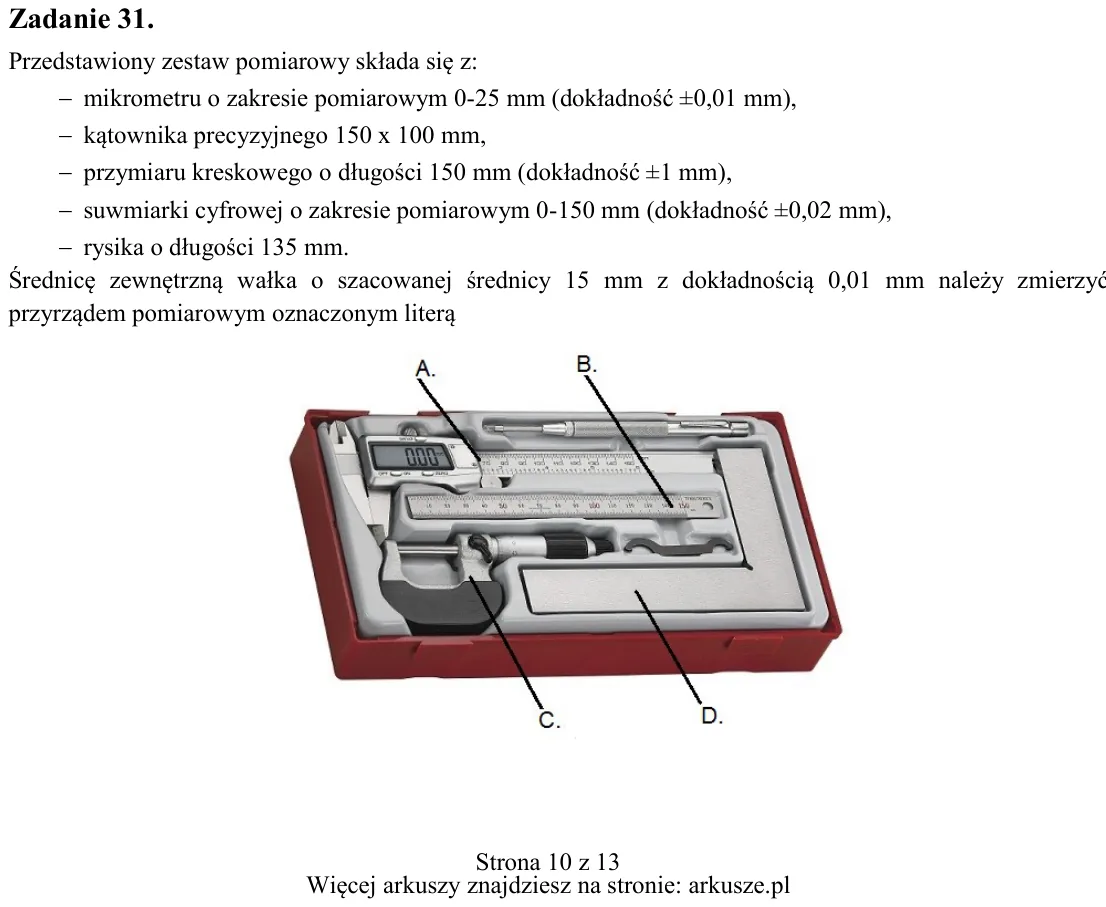

Zadanie 31. Przedstawiony zestaw pomiarowy składa się z:  mikrometru o zakresie pomiarowym 0-25 mm (dokładność ±0,01 mm),  kątownika precyzyjnego 150 x 100 mm,  przymiaru kreskowego o długości 150 mm (dokładność ±1 mm

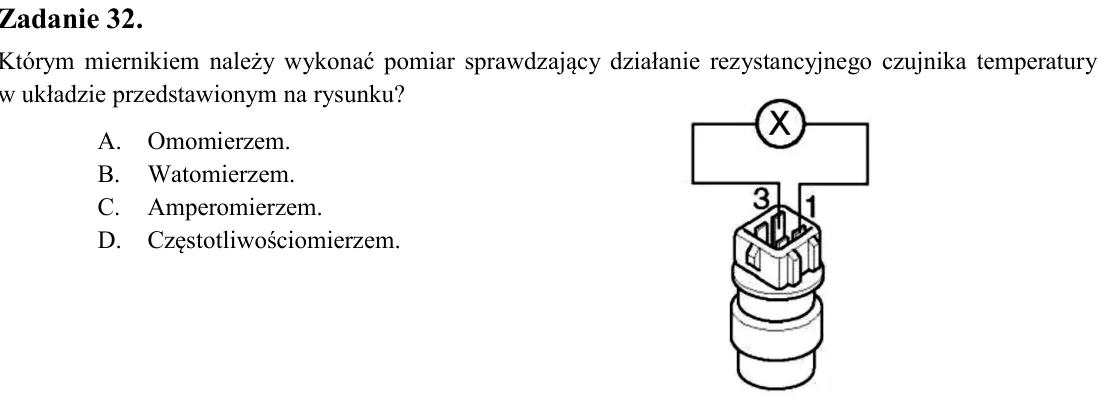

Zadanie 32. Którym miernikiem należy wykonać pomiar sprawdzający działanie rezystancyjnego czujnika temperatury w układzie przedstawionym na rysunku? A. Omomierzem. B. Watomierzem. C. Amperomierzem. D. Częstotliwościomie

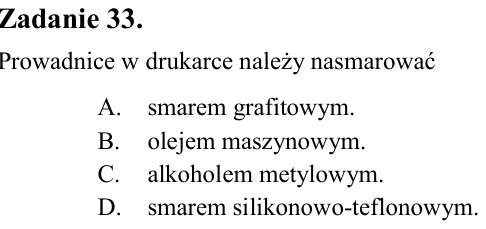

Zadanie 33. Prowadnice w drukarce należy nasmarować A. smarem grafitowym. B. olejem maszynowym. C. alkoholem metylowym. D. smarem silikonowo-teflonowym.

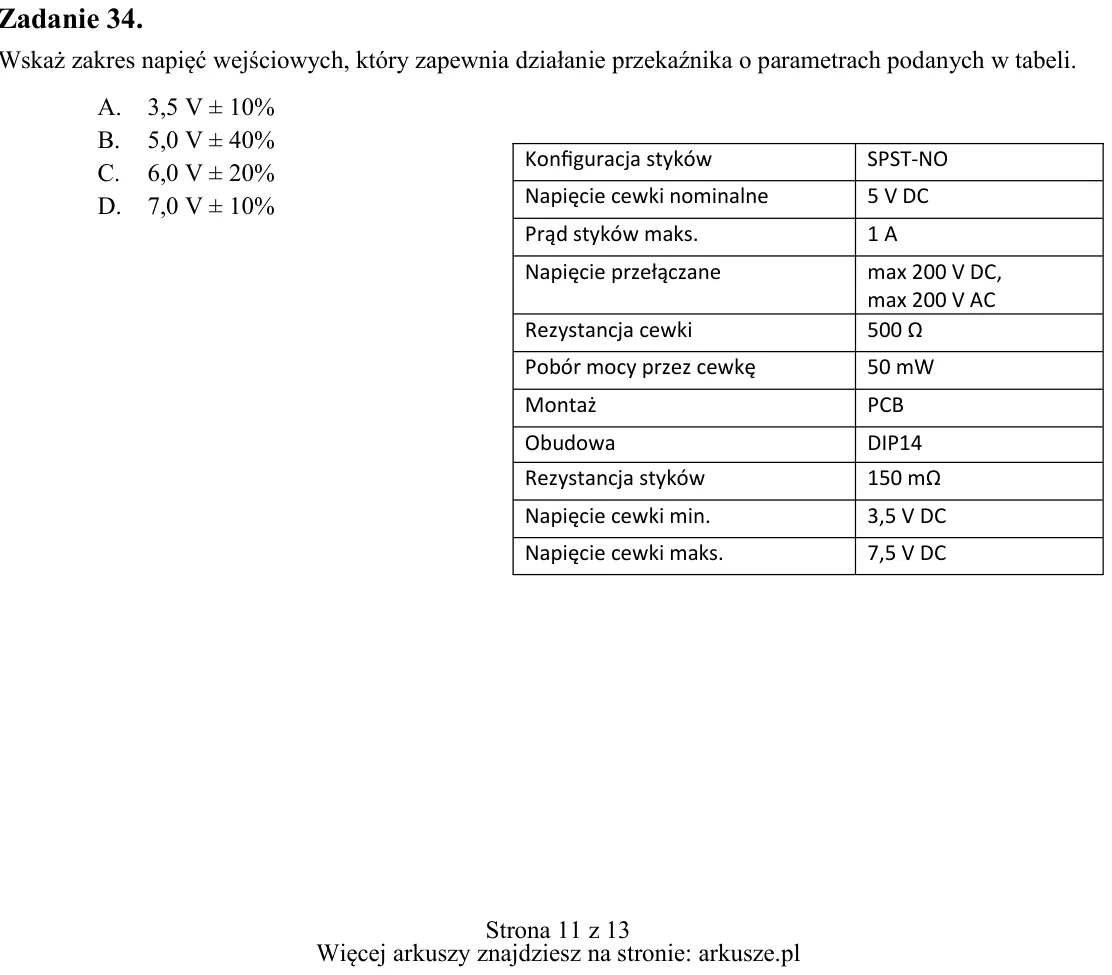

Zadanie 34. Wskaż zakres napięć wejściowych, który zapewnia działanie przekaźnika o parametrach podanych w tabeli. A. 3,5 V ± 10% B. 5,0 V ± 40% C. 6,0 V ± 20% D. 7,0 V ± 10% Konfiguracja styków SPST-NO Napięcie cewki no

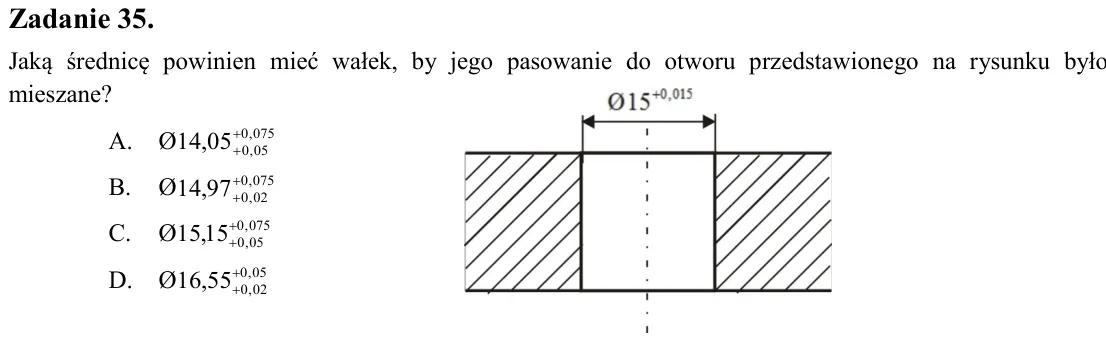

Zadanie 35. Jaką średnicę powinien mieć wałek, by jego pasowanie do otworu przedstawionego na rysunku było mieszane? A. Ø B. Ø C. Ø D. Ø

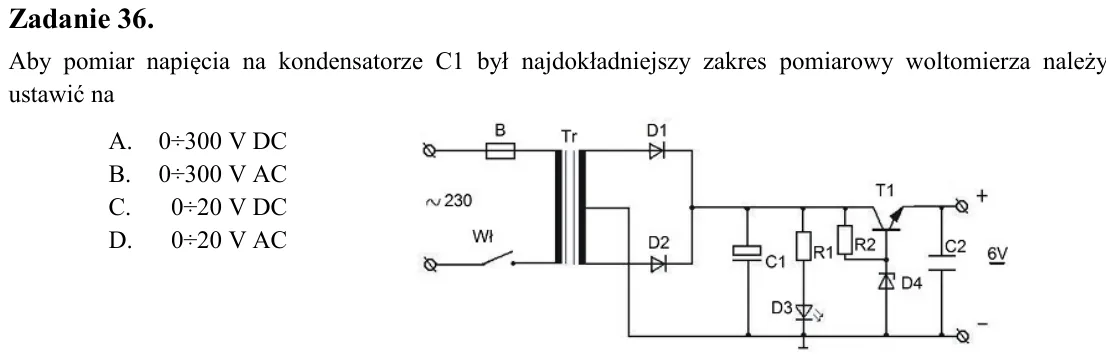

Zadanie 36. Aby pomiar napięcia na kondensatorze C1 był najdokładniejszy zakres pomiarowy woltomierza należy ustawić na A. 0÷300 V DC B. 0÷300 V AC C. 0÷20 V DC D. 0÷20 V AC

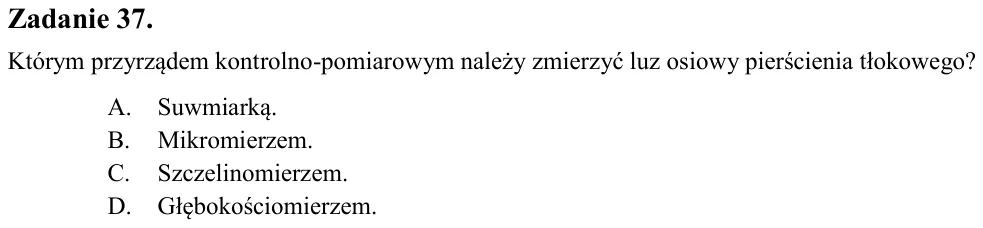

Zadanie 37. Którym przyrządem kontrolno-pomiarowym należy zmierzyć luz osiowy pierścienia tłokowego? A. Suwmiarką. B. Mikromierzem. C. Szczelinomierzem. D. Głębokościomierzem.

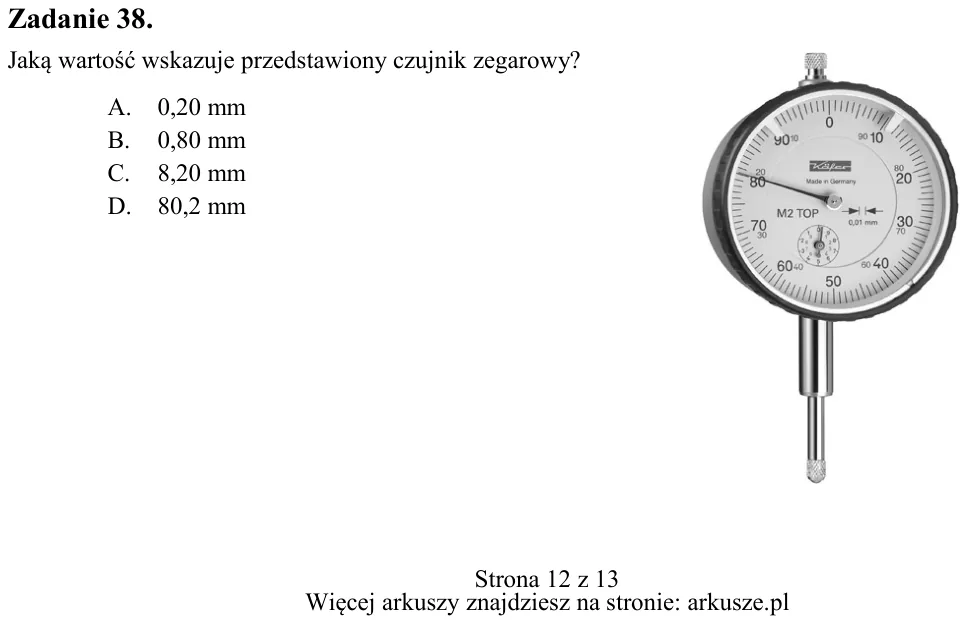

Zadanie 38. Jaką wartość wskazuje przedstawiony czujnik zegarowy? A. 0,20 mm B. 0,80 mm C. 8,20 mm D. 80,2 mm 075 ,0 05 ,0 05 , 14   075 ,0 02 ,0 97 , 14   075 ,0 05 ,0 15 , 15   05 ,0 02 ,0 55 , 16  

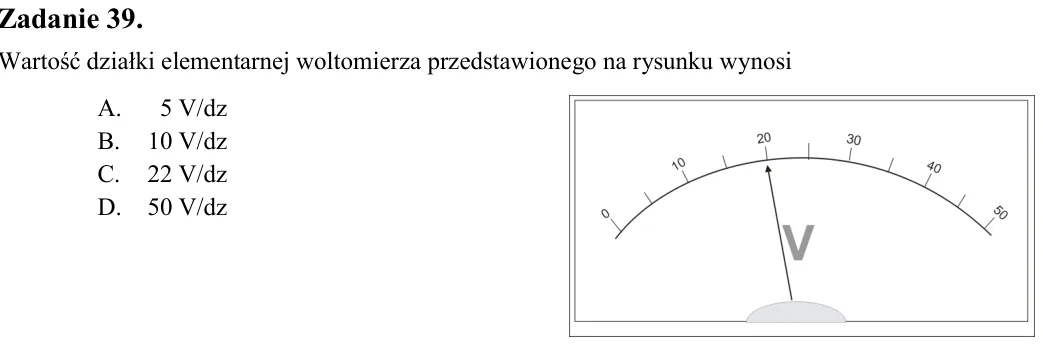

Zadanie 39. Wartość działki elementarnej woltomierza przedstawionego na rysunku wynosi A. 5 V/dz B. 10 V/dz C. 22 V/dz D. 50 V/dz

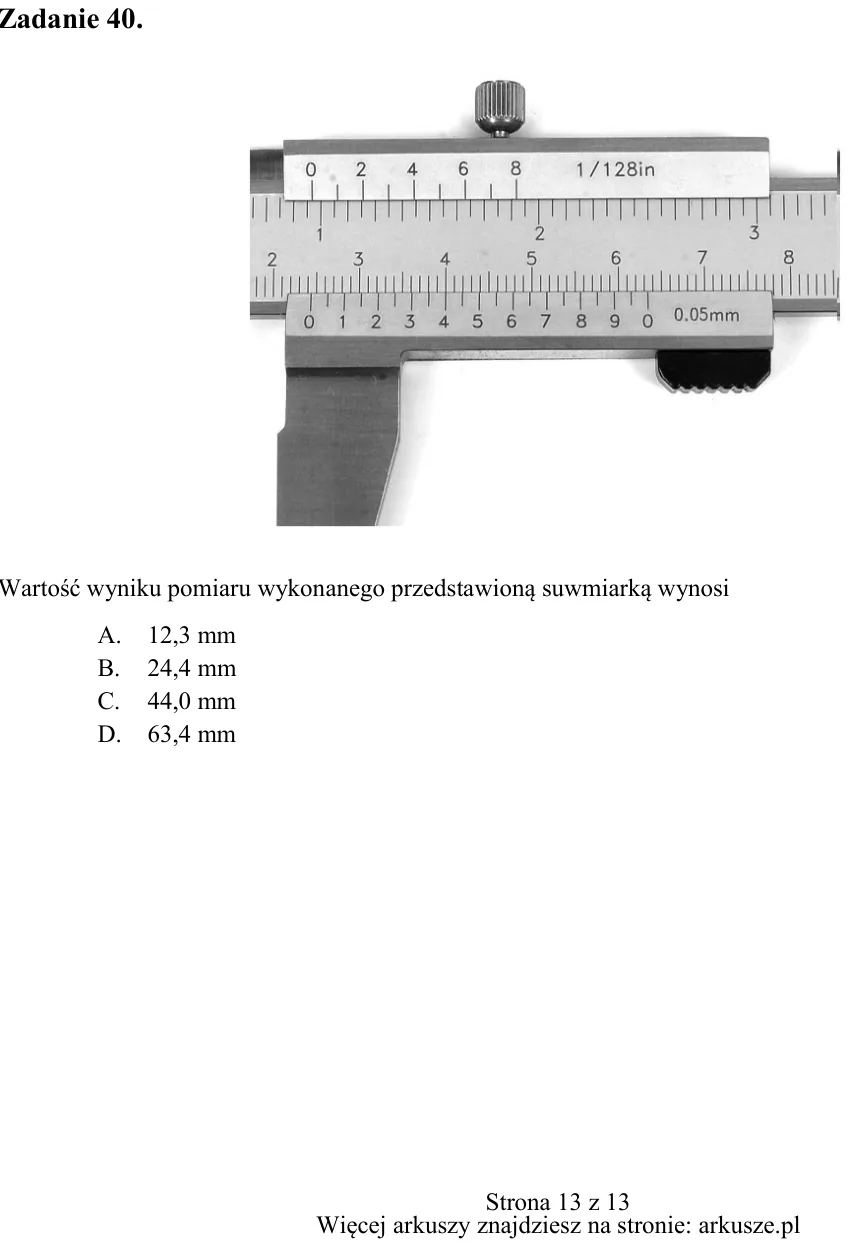

Zadanie 40. Wartość wyniku pomiaru wykonanego przedstawioną suwmiarką wynosi A. 12,3 mm B. 24,4 mm C. 44,0 mm D. 63,4 mm
