M16 · Egzamin zawodowy · czerwiec 2018

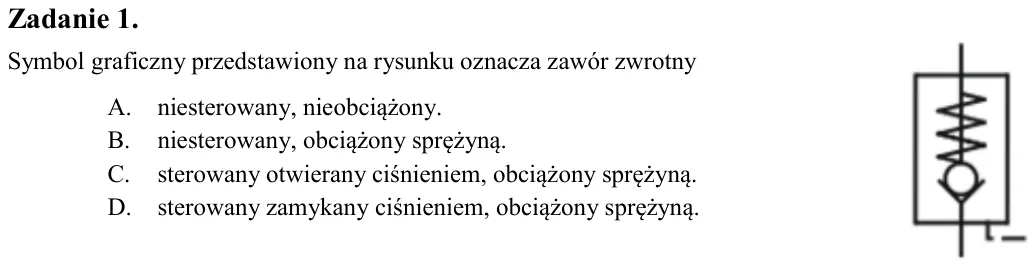

Zadanie 1. Symbol graficzny przedstawiony na rysunku oznacza zawór zwrotny A. niesterowany, nieobciążony. B. niesterowany, obciążony sprężyną. C. sterowany otwierany ciśnieniem, obciążony sprężyną. D. sterowany zamykany

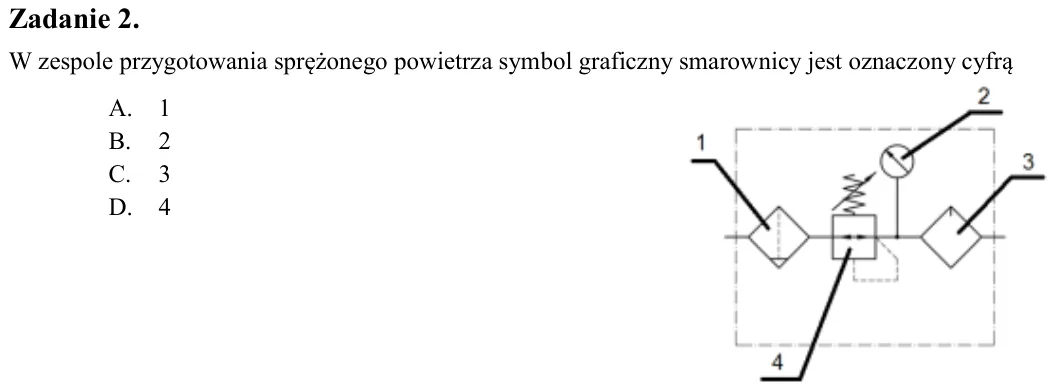

Zadanie 2. W zespole przygotowania sprężonego powietrza symbol graficzny smarownicy jest oznaczony cyfrą A. 1 B. 2 C. 3 D. 4

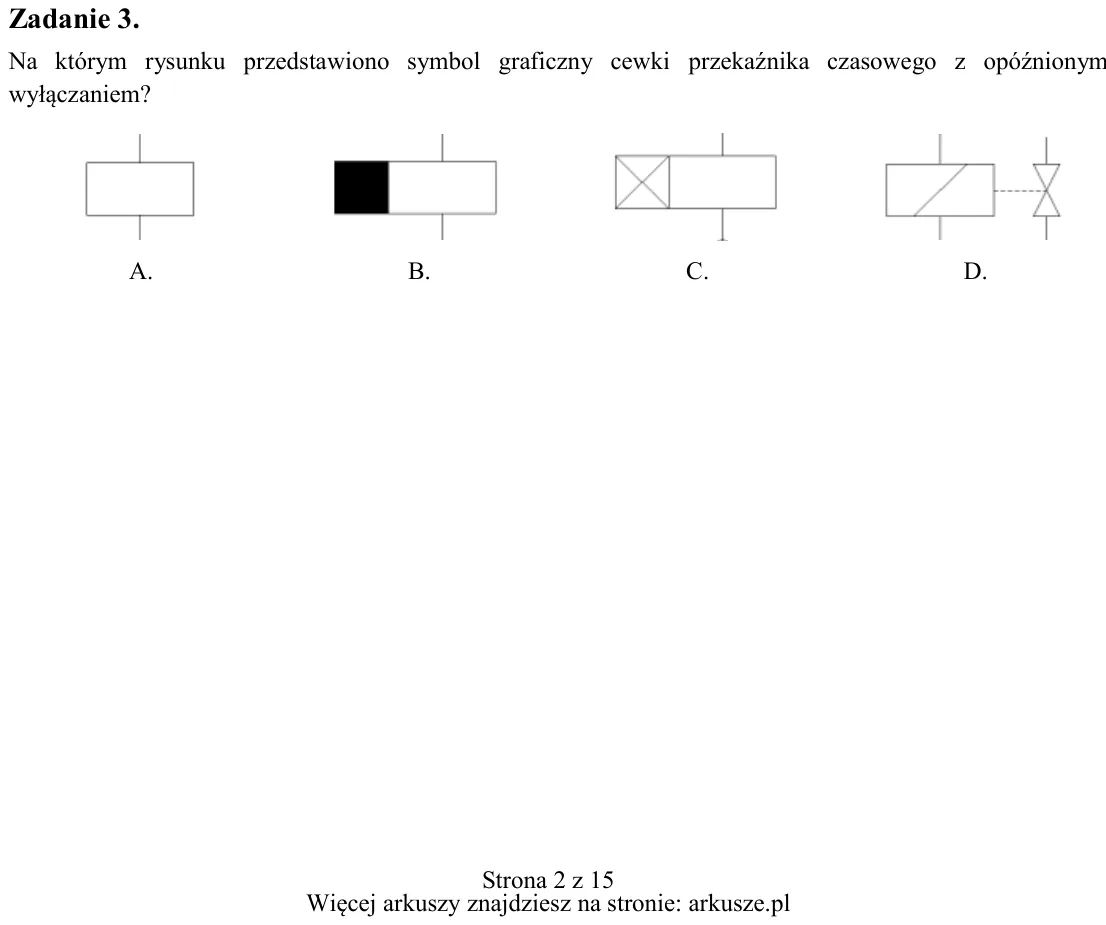

Zadanie 3. Na którym rysunku przedstawiono symbol graficzny cewki przekaźnika czasowego z opóźnionym wyłączaniem? A. B. C. D.

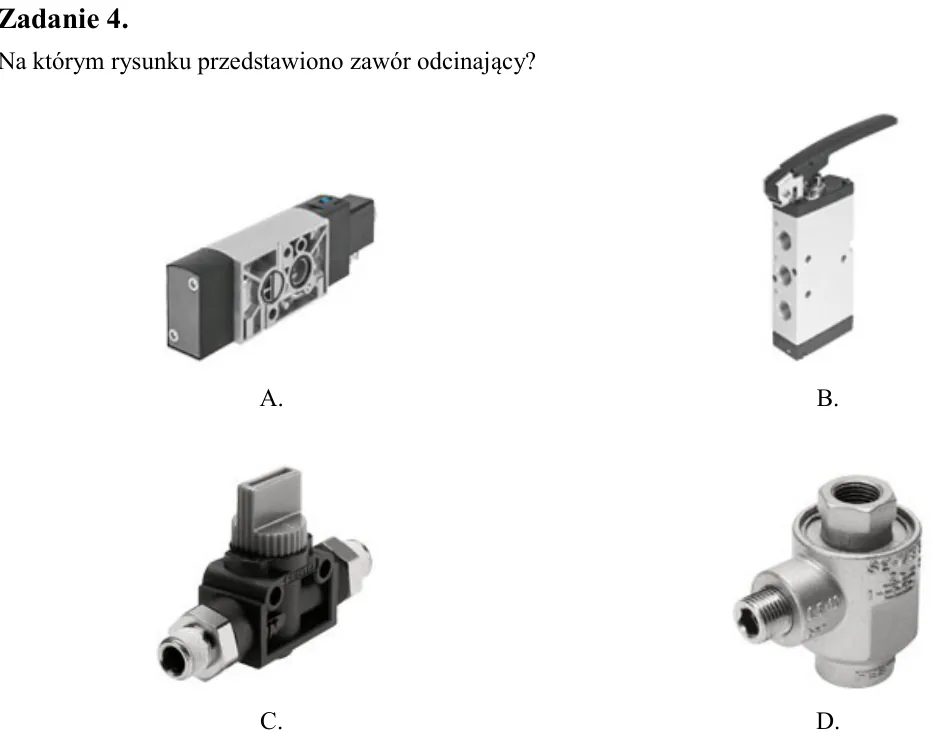

Zadanie 4. Na którym rysunku przedstawiono zawór odcinający?

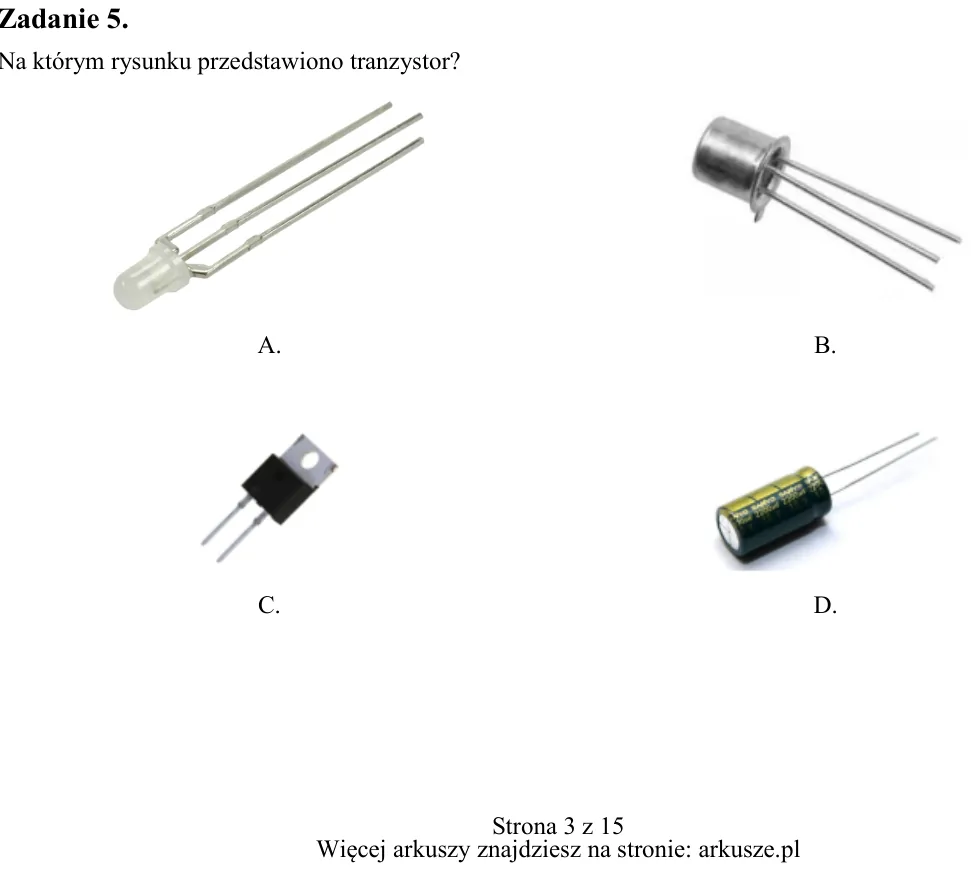

Zadanie 5. Na którym rysunku przedstawiono tranzystor? A. B. C. D. A. B. C. D.

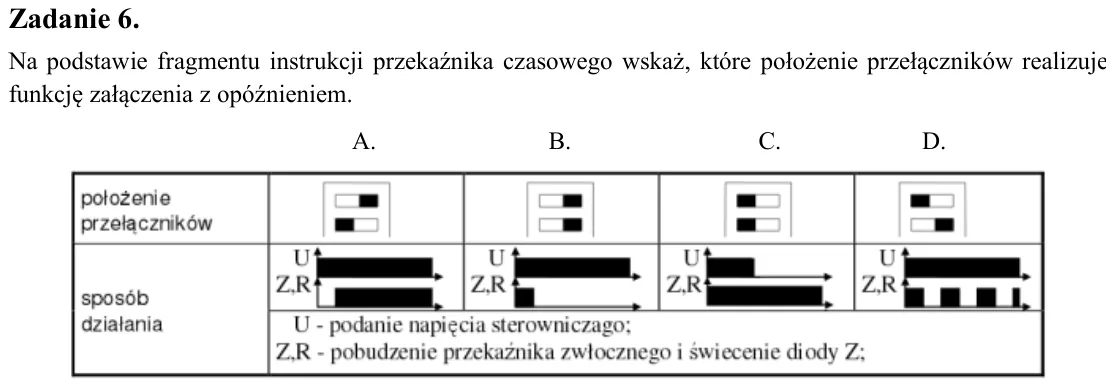

Zadanie 6. Na podstawie fragmentu instrukcji przekaźnika czasowego wskaż, które położenie przełączników realizuje funkcję załączenia z opóźnieniem. A. B. C. D.

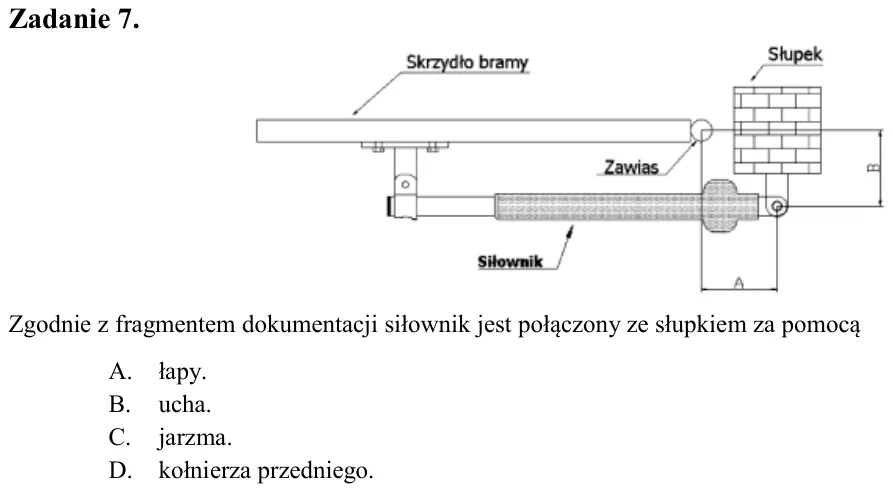

Zadanie 7. Zgodnie z fragmentem dokumentacji siłownik jest połączony ze słupkiem za pomocą A. łapy. B. ucha. C. jarzma. D. kołnierza przedniego.

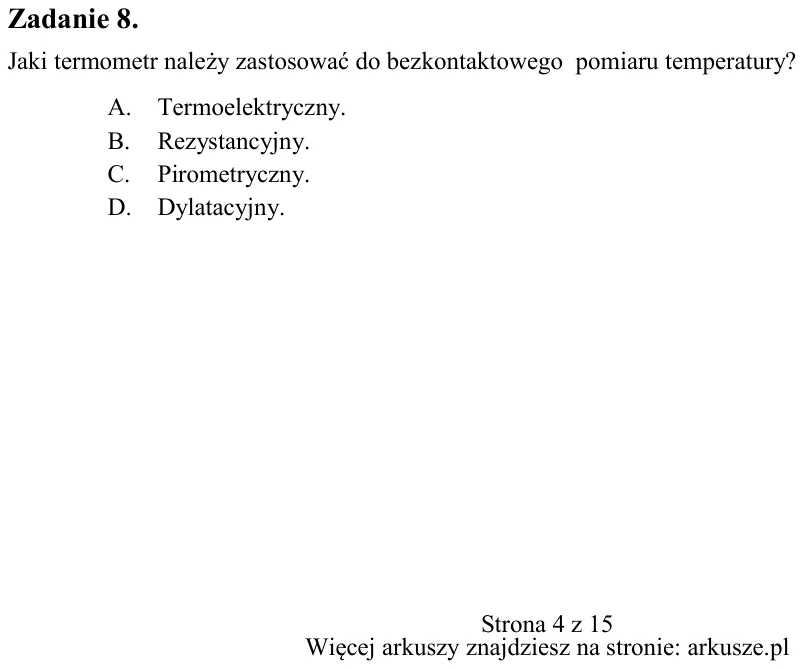

Zadanie 8. Jaki termometr należy zastosować do bezkontaktowego pomiaru temperatury? A. Termoelektryczny. B. Rezystancyjny. C. Pirometryczny. D. Dylatacyjny.

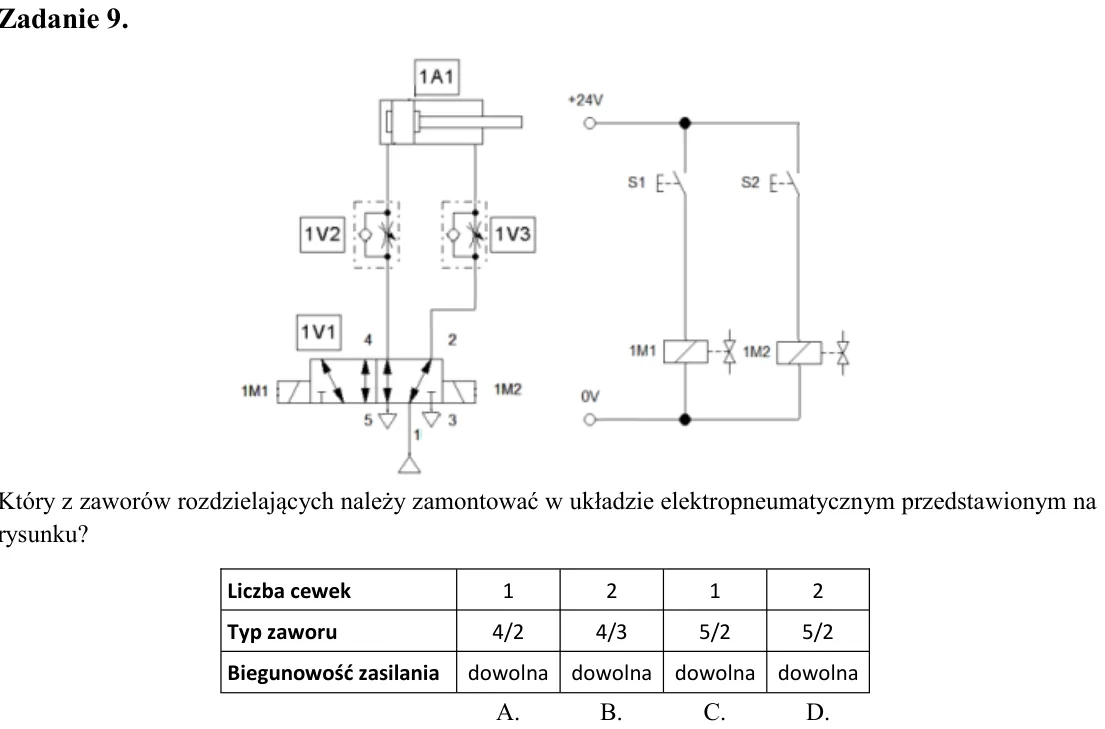

Zadanie 9. Który z zaworów rozdzielających należy zamontować w układzie elektropneumatycznym przedstawionym na rysunku?

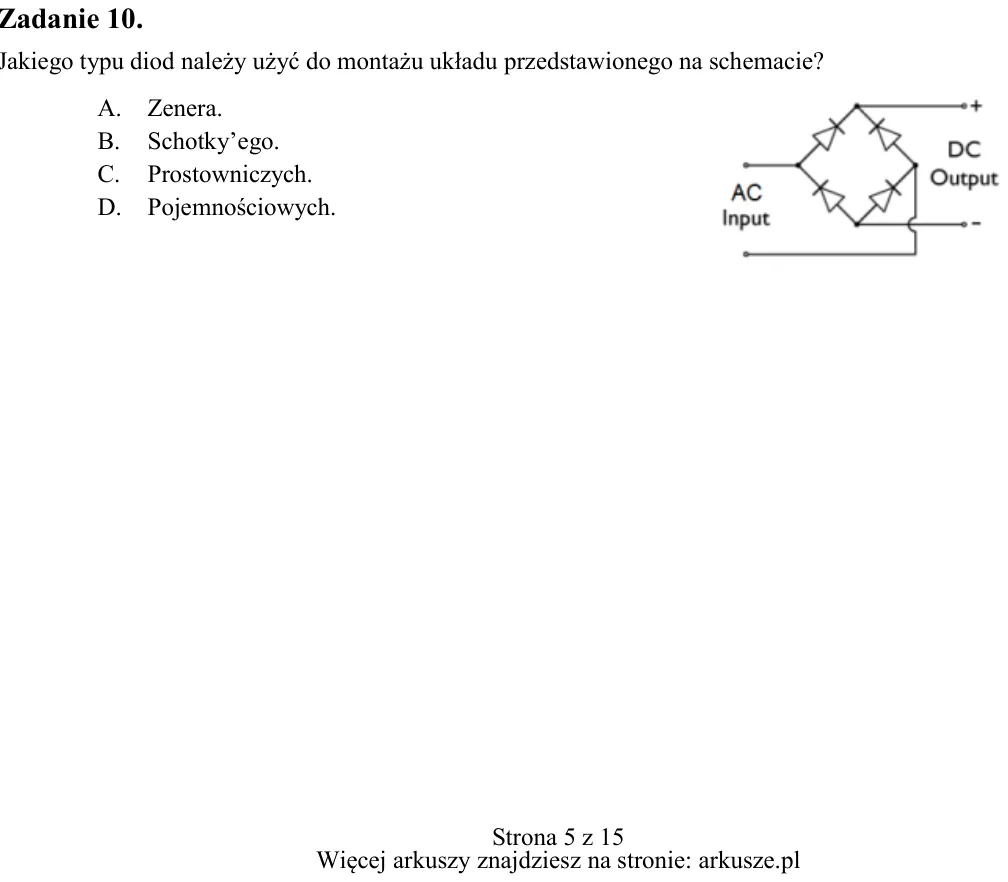

Zadanie 10. Jakiego typu diod należy użyć do montażu układu przedstawionego na schemacie? A. Zenera. B. Schotky’ego. C. Prostowniczych. D. Pojemnościowych. Liczba cewek 1 2 1 2 Typ zaworu 4/2 4/3 5/2 5/2 Biegunowość zasi

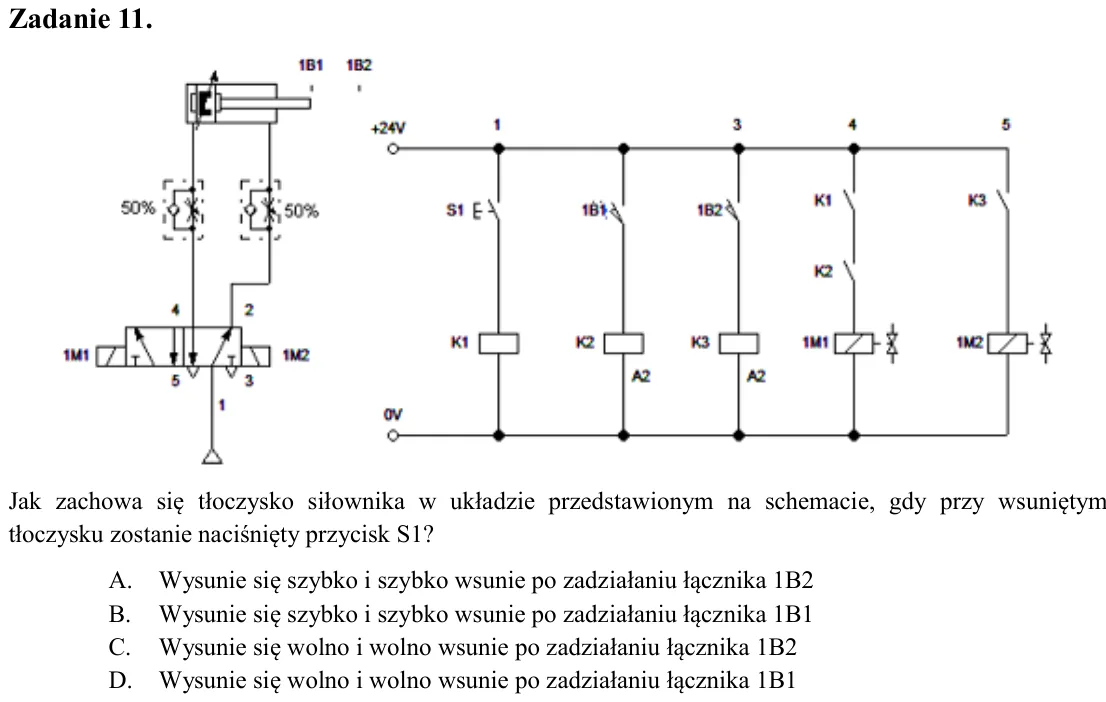

Zadanie 11. Jak zachowa się tłoczysko siłownika w układzie przedstawionym na schemacie, gdy przy wsuniętym tłoczysku zostanie naciśnięty przycisk S1? A. Wysunie się szybko i szybko wsunie po zadziałaniu łącznika 1B2 B. W

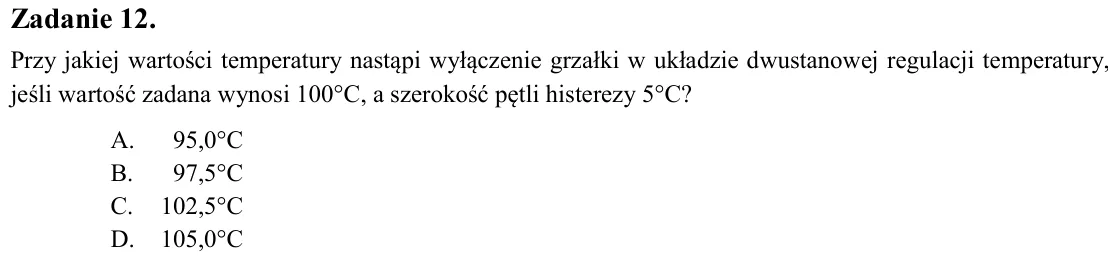

Zadanie 12. Przy jakiej wartości temperatury nastąpi wyłączenie grzałki w układzie dwustanowej regulacji temperatury, jeśli wartość zadana wynosi 100°C, a szerokość pętli histerezy 5°C? A. 95,0°C B. 97,5°C C. 102,5°C D.

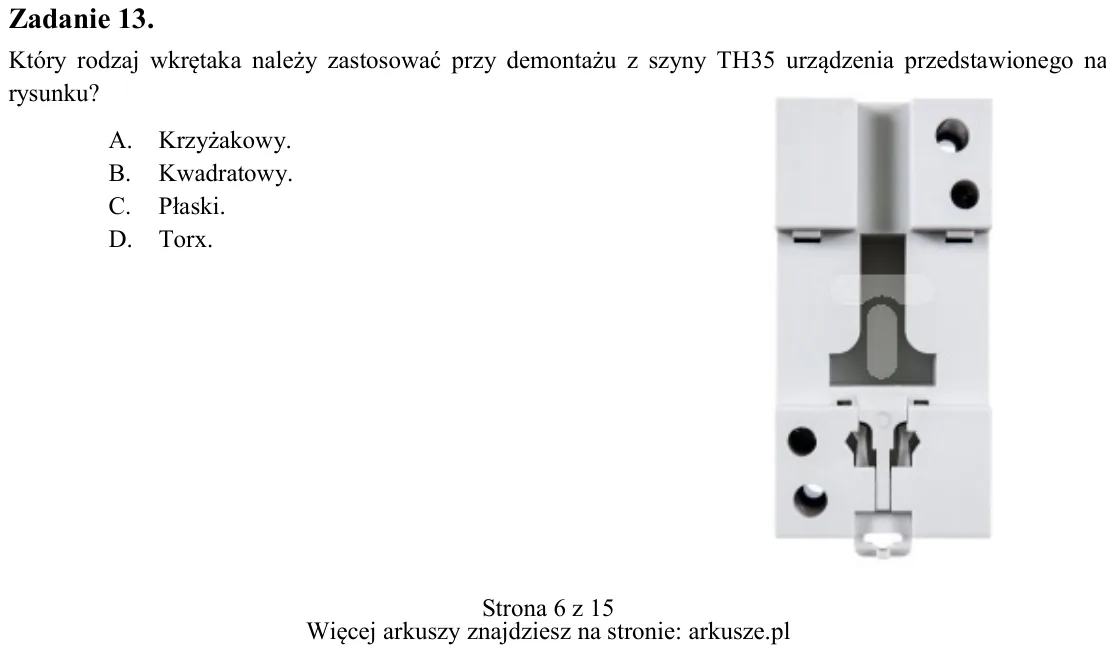

Zadanie 13. Który rodzaj wkrętaka należy zastosować przy demontażu z szyny TH35 urządzenia przedstawionego na rysunku? A. Krzyżakowy. B. Kwadratowy. C. Płaski. D. Torx.

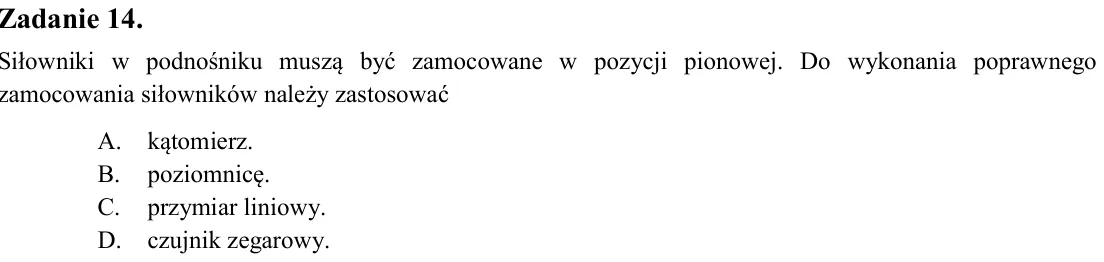

Zadanie 14. Siłowniki w podnośniku muszą być zamocowane w pozycji pionowej. Do wykonania poprawnego zamocowania siłowników należy zastosować A. kątomierz. B. poziomnicę. C. przymiar liniowy. D. czujnik zegarowy.

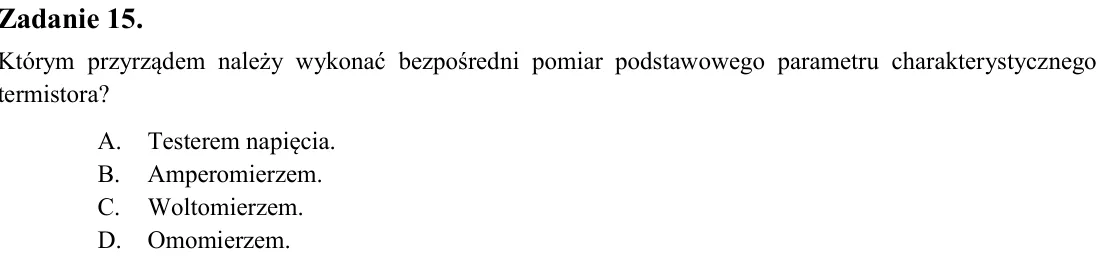

Zadanie 15. Którym przyrządem należy wykonać bezpośredni pomiar podstawowego parametru charakterystycznego termistora? A. Testerem napięcia. B. Amperomierzem. C. Woltomierzem. D. Omomierzem.

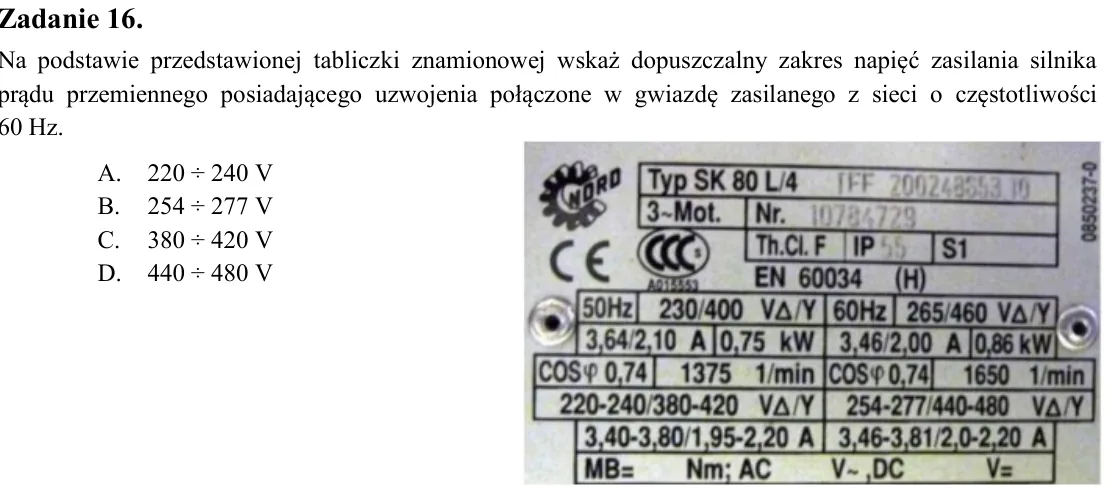

Zadanie 16. Na podstawie przedstawionej tabliczki znamionowej wskaż dopuszczalny zakres napięć zasilania silnika prądu przemiennego posiadającego uzwojenia połączone w gwiazdę zasilanego z sieci o częstotliwości 60 Hz. A

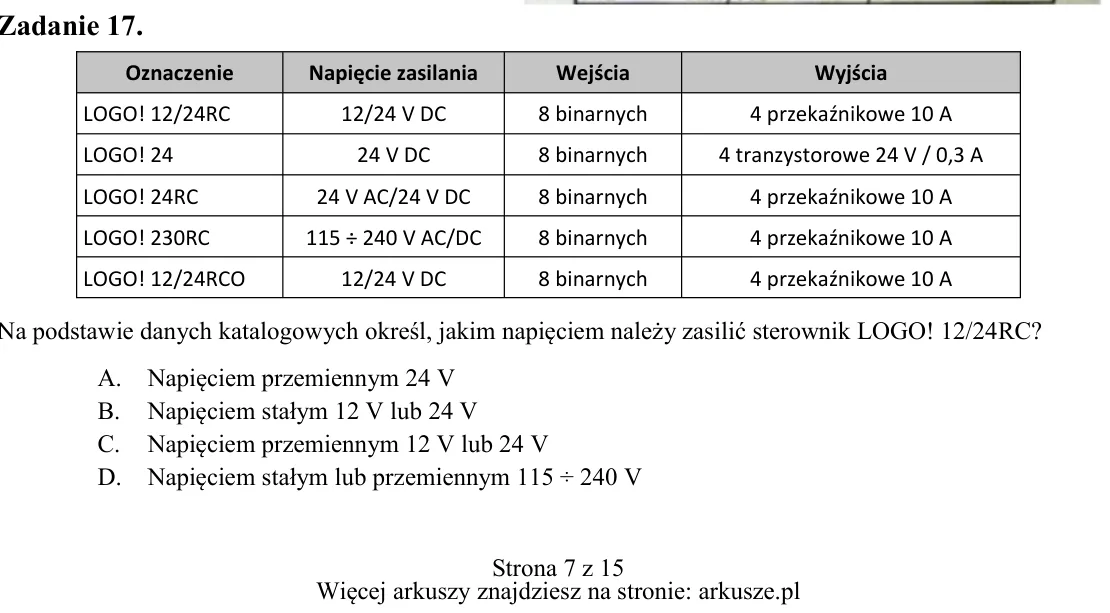

Zadanie 17. Na podstawie danych katalogowych określ, jakim napięciem należy zasilić sterownik LOGO! 12/24RC? A. Napięciem przemiennym 24 V B. Napięciem stałym 12 V lub 24 V C. Napięciem przemiennym 12 V lub 24 V D. Napię

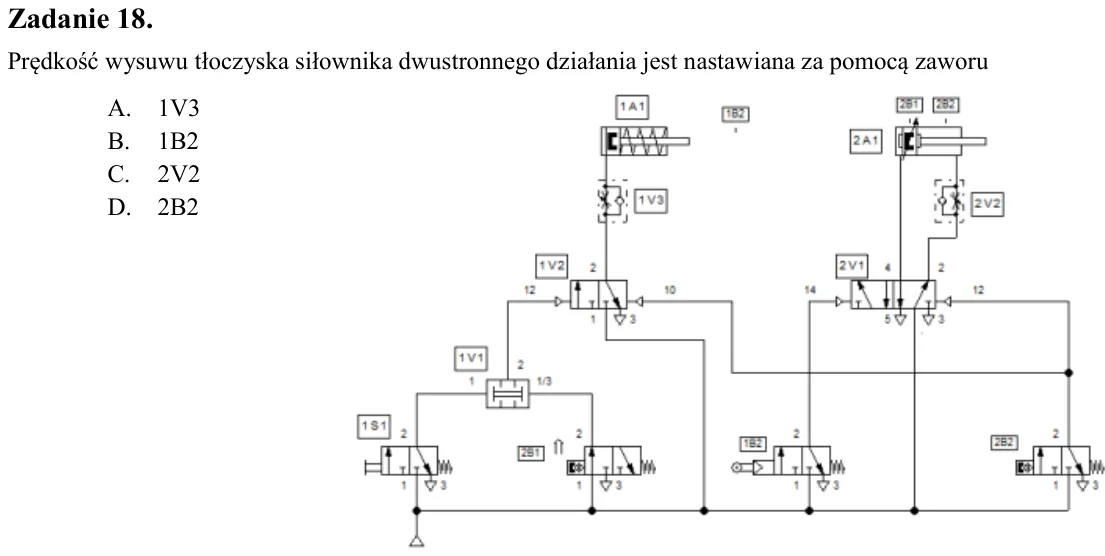

Zadanie 18. Prędkość wysuwu tłoczyska siłownika dwustronnego działania jest nastawiana za pomocą zaworu A. 1V3 B. 1B2 C. 2V2 D. 2B2

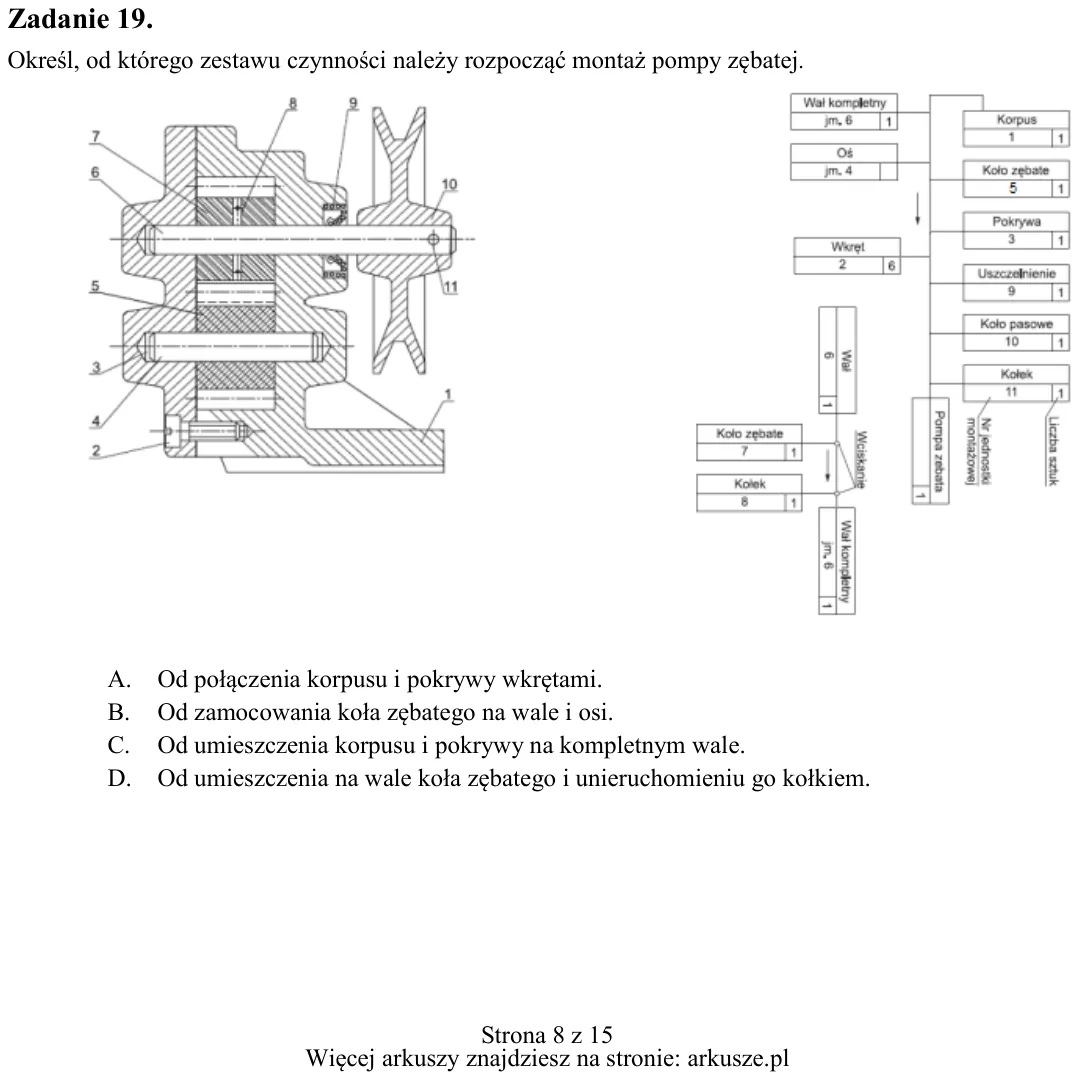

Zadanie 19. Określ, od którego zestawu czynności należy rozpocząć montaż pompy zębatej. A. Od połączenia korpusu i pokrywy wkrętami. B. Od zamocowania koła zębatego na wale i osi. C. Od umieszczenia korpusu i pokrywy na

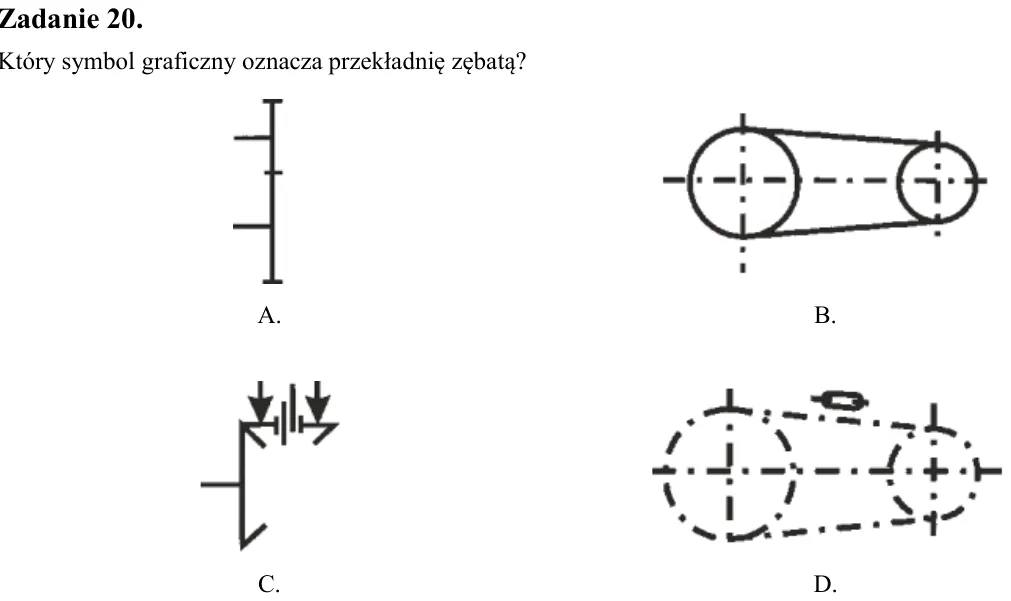

Zadanie 20. Który symbol graficzny oznacza przekładnię zębatą?

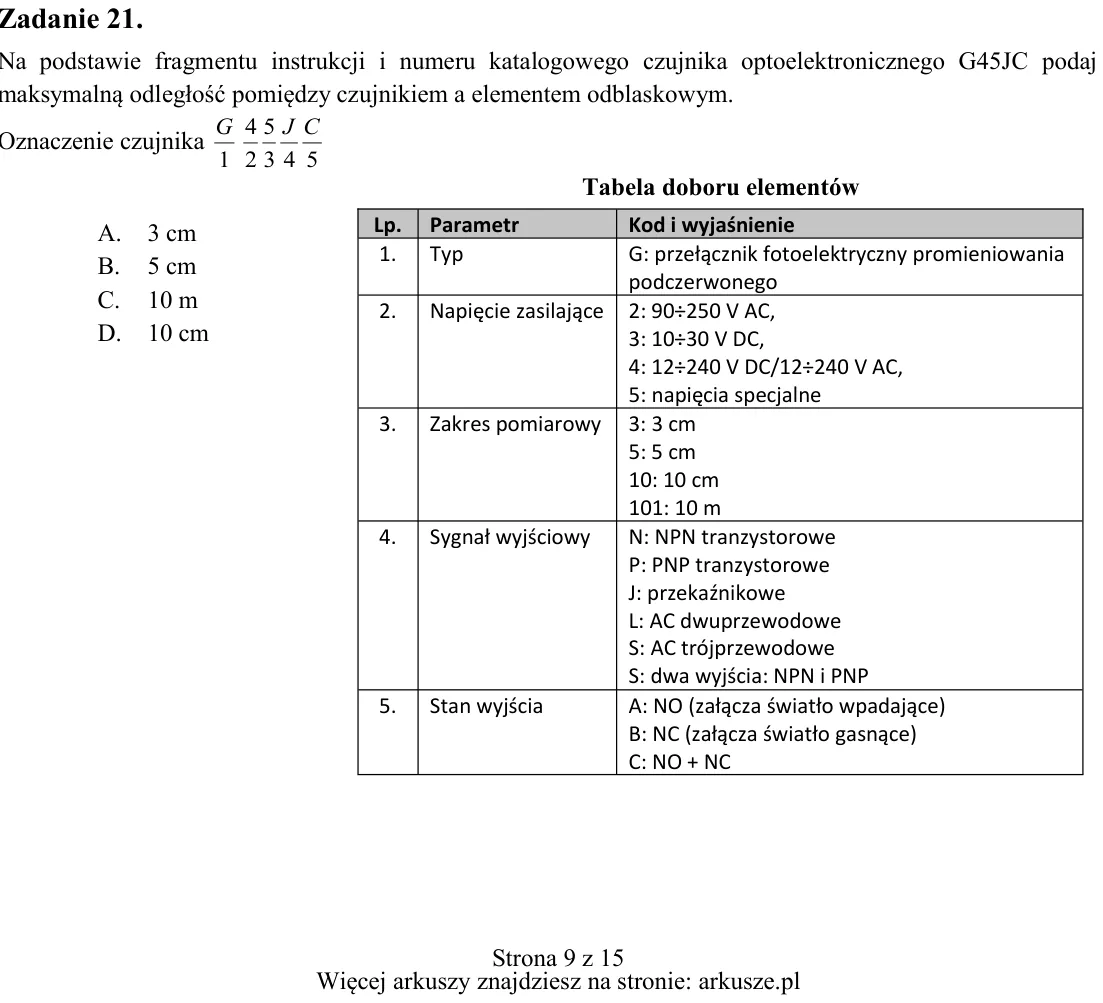

Zadanie 21. Na podstawie fragmentu instrukcji i numeru katalogowego czujnika optoelektronicznego G45JC podaj maksymalną odległość pomiędzy czujnikiem a elementem odblaskowym. Oznaczenie czujnika Tabela doboru elementów A

Zadanie 22. Wskaż oznaczenie literowe gwintu metrycznego. A. M B. S C. Tr D. W

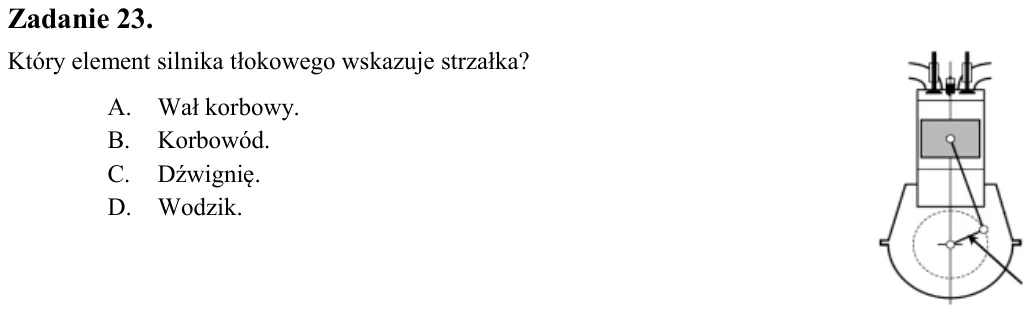

Zadanie 23. Który element silnika tłokowego wskazuje strzałka? A. Wał korbowy. B. Korbowód. C. Dźwignię. D. Wodzik.

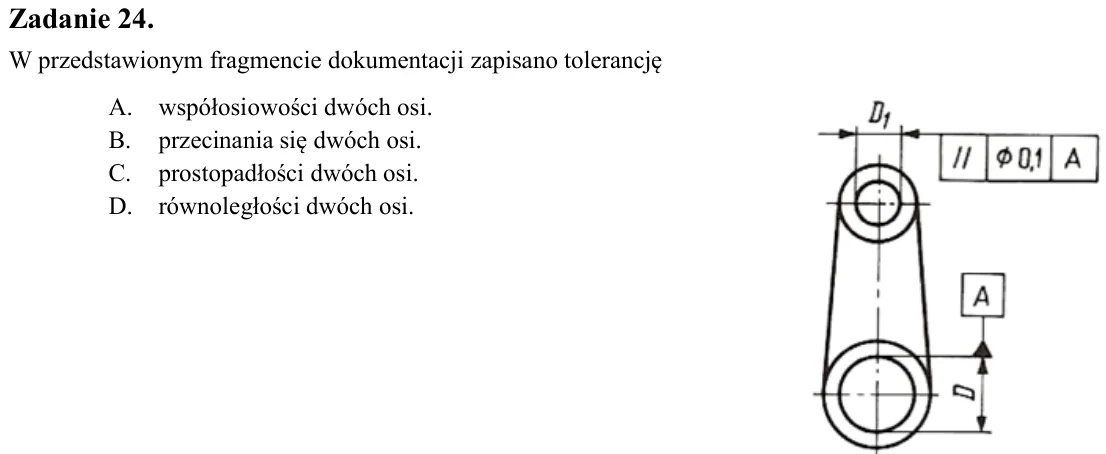

Zadanie 24. W przedstawionym fragmencie dokumentacji zapisano tolerancję A. współosiowości dwóch osi. B. przecinania się dwóch osi. C. prostopadłości dwóch osi. D. równoległości dwóch osi.

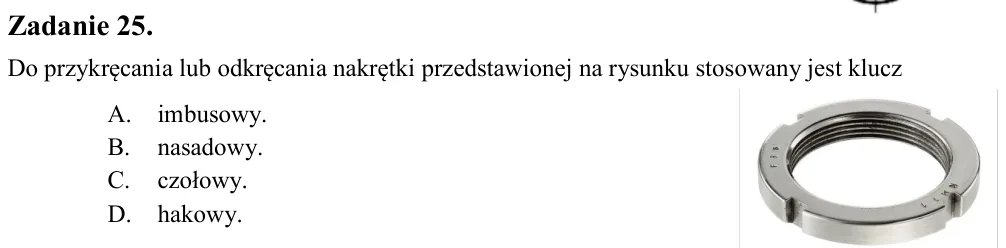

Zadanie 25. Do przykręcania lub odkręcania nakrętki przedstawionej na rysunku stosowany jest klucz A. imbusowy. B. nasadowy. C. czołowy. D. hakowy.

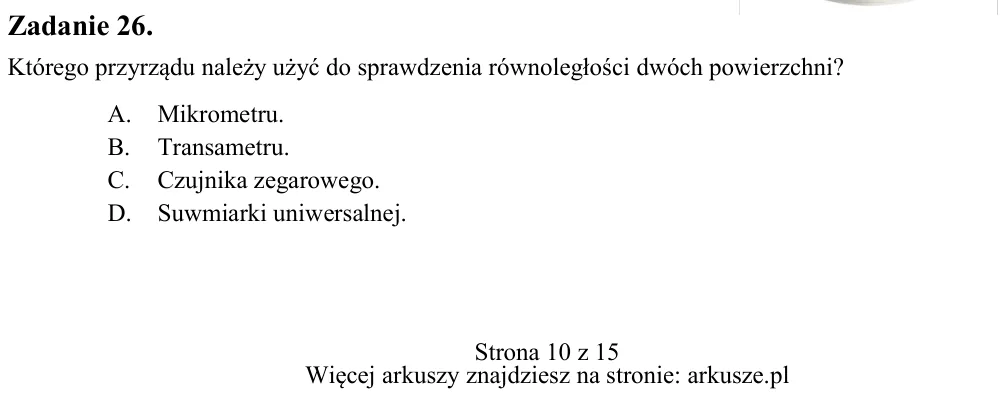

Zadanie 26. Którego przyrządu należy użyć do sprawdzenia równoległości dwóch powierzchni? A. Mikrometru. B. Transametru. C. Czujnika zegarowego. D. Suwmiarki uniwersalnej.

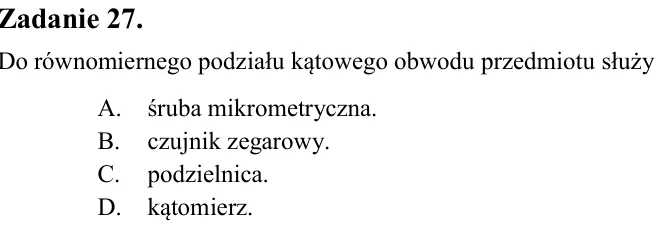

Zadanie 27. Do równomiernego podziału kątowego obwodu przedmiotu służy A. śruba mikrometryczna. B. czujnik zegarowy. C. podzielnica. D. kątomierz.

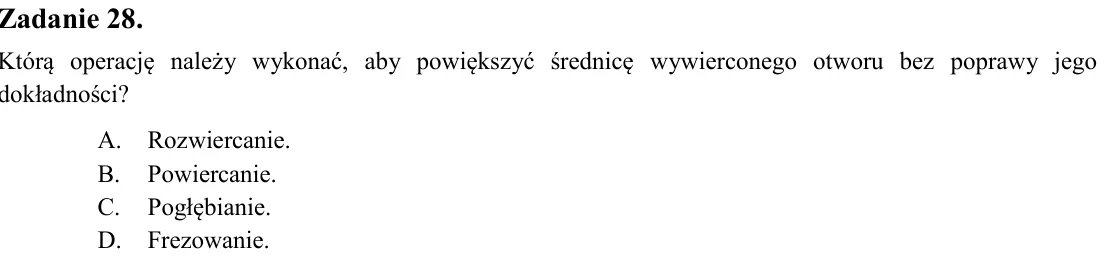

Zadanie 28. Którą operację należy wykonać, aby powiększyć średnicę wywierconego otworu bez poprawy jego dokładności? A. Rozwiercanie. B. Powiercanie. C. Pogłębianie. D. Frezowanie.

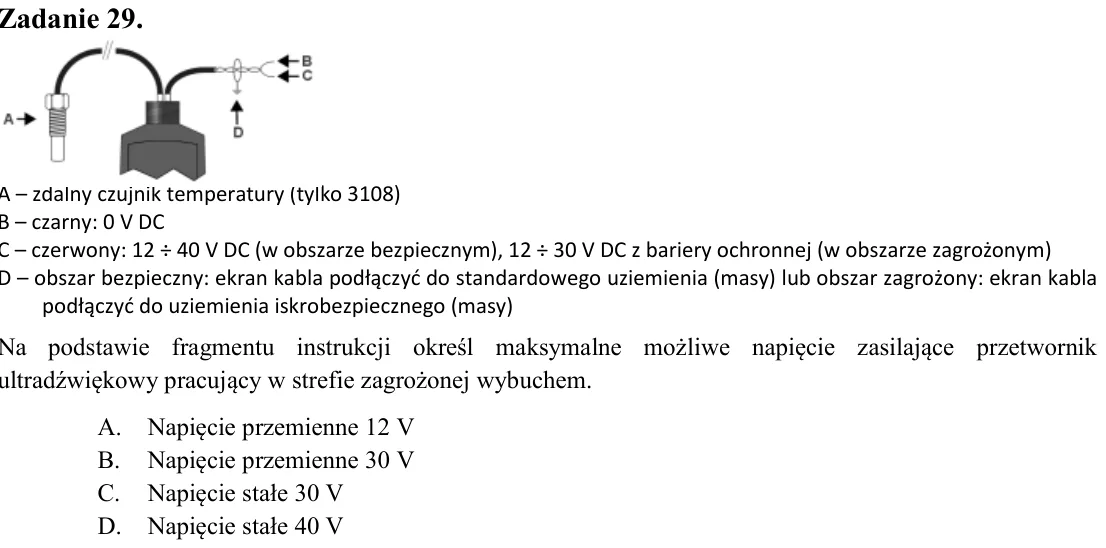

Zadanie 29. A - zdalny czujnik temperatury (tylko 3108) B - czarny: 0 V DC C - czerwony: 12 ÷ 40 V DC (w obszarze bezpiecznym), 12 ÷ 30 V DC z bariery ochronnej (w obszarze zagrożonym) D - obszar bezpieczny: ekran kabla

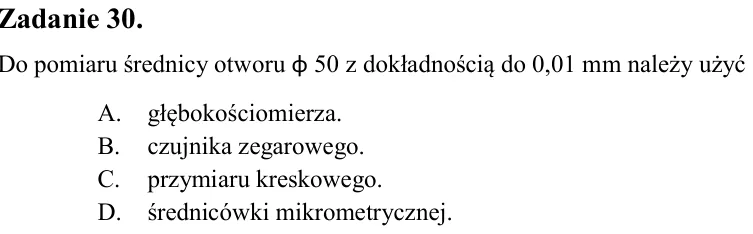

Zadanie 30. Do pomiaru średnicy otworu ɸ 50 z dokładnością do 0,01 mm należy użyć A. głębokościomierza. B. czujnika zegarowego. C. przymiaru kreskowego. D. średnicówki mikrometrycznej.

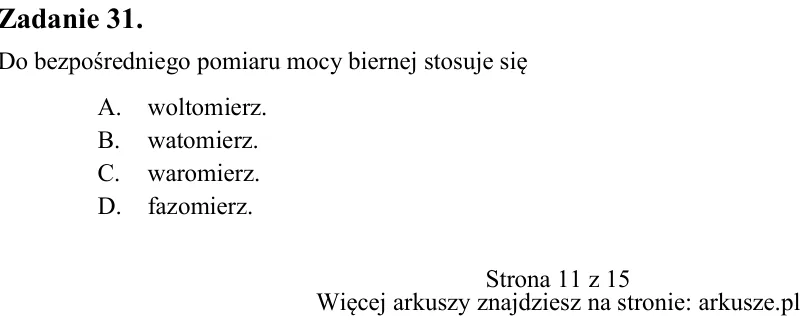

Zadanie 31. Do bezpośredniego pomiaru mocy biernej stosuje się A. woltomierz. B. watomierz. C. waromierz. D. fazomierz.

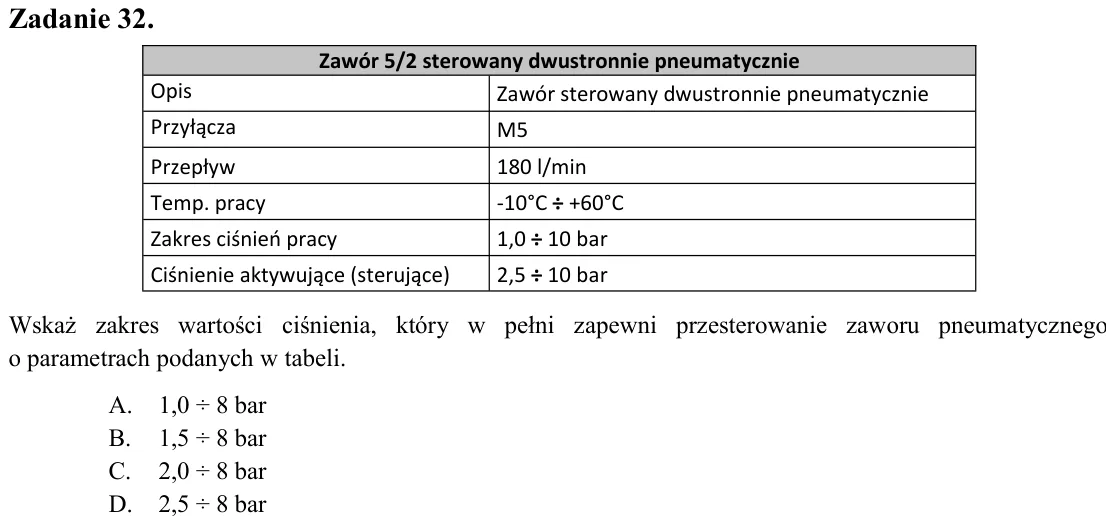

Zadanie 32. Wskaż zakres wartości ciśnienia, który w pełni zapewni przesterowanie zaworu pneumatycznego o parametrach podanych w tabeli. A. 1,0 ÷ 8 bar B. 1,5 ÷ 8 bar C. 2,0 ÷ 8 bar D. 2,5 ÷ 8 bar

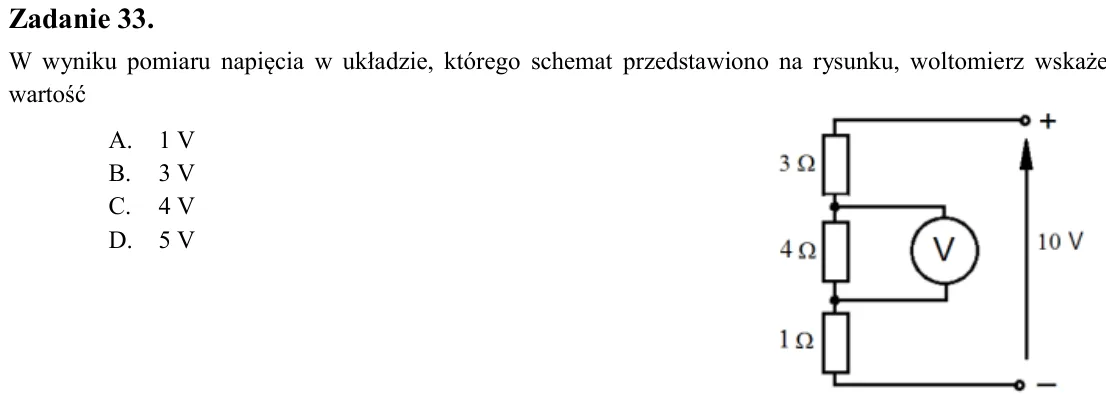

Zadanie 33. W wyniku pomiaru napięcia w układzie, którego schemat przedstawiono na rysunku, woltomierz wskaże wartość A. 1 V B. 3 V C. 4 V D. 5 V

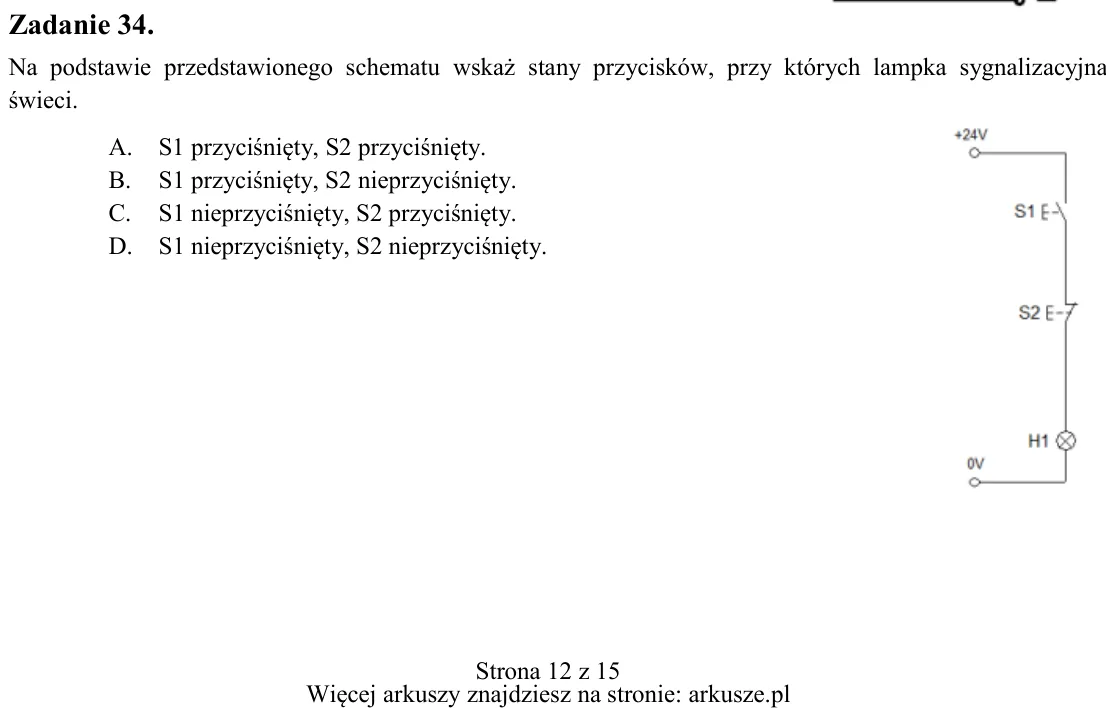

Zadanie 34. Na podstawie przedstawionego schematu wskaż stany przycisków, przy których lampka sygnalizacyjna świeci. A. S1 przyciśnięty, S2 przyciśnięty. B. S1 przyciśnięty, S2 nieprzyciśnięty. C. S1 nieprzyciśnięty, S2

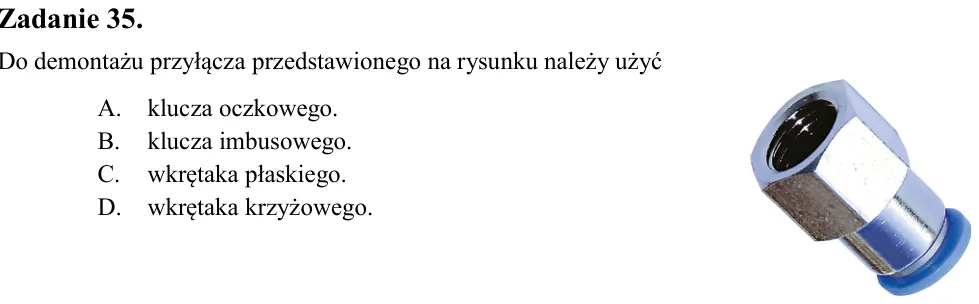

Zadanie 35. Do demontażu przyłącza przedstawionego na rysunku należy użyć A. klucza oczkowego. B. klucza imbusowego. C. wkrętaka płaskiego. D. wkrętaka krzyżowego.

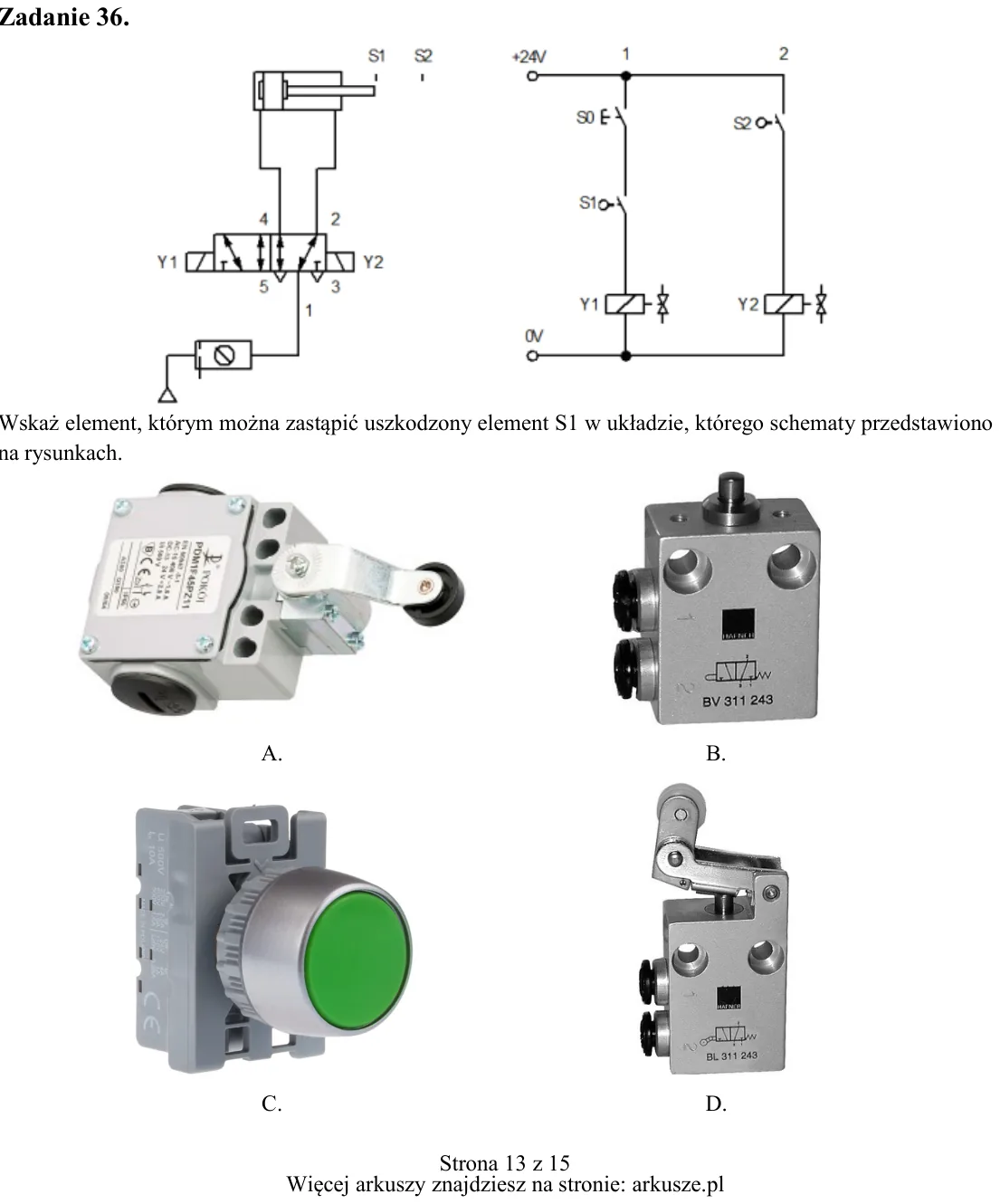

Zadanie 36. Wskaż element, którym można zastąpić uszkodzony element S1 w układzie, którego schematy przedstawiono na rysunkach. A. B. C. D.

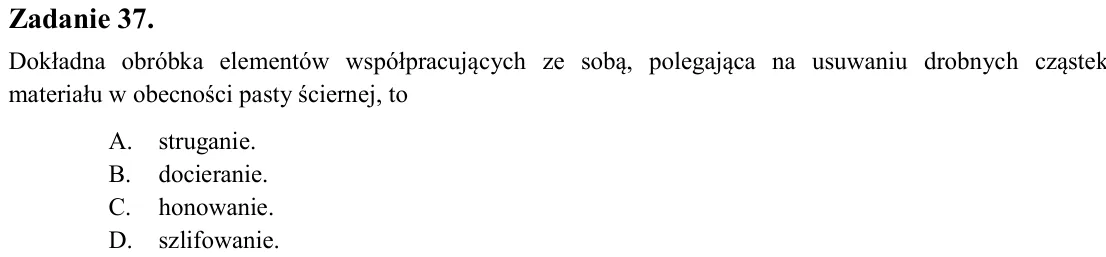

Zadanie 37. Dokładna obróbka elementów współpracujących ze sobą, polegająca na usuwaniu drobnych cząstek materiału w obecności pasty ściernej, to A. struganie. B. docieranie. C. honowanie. D. szlifowanie.

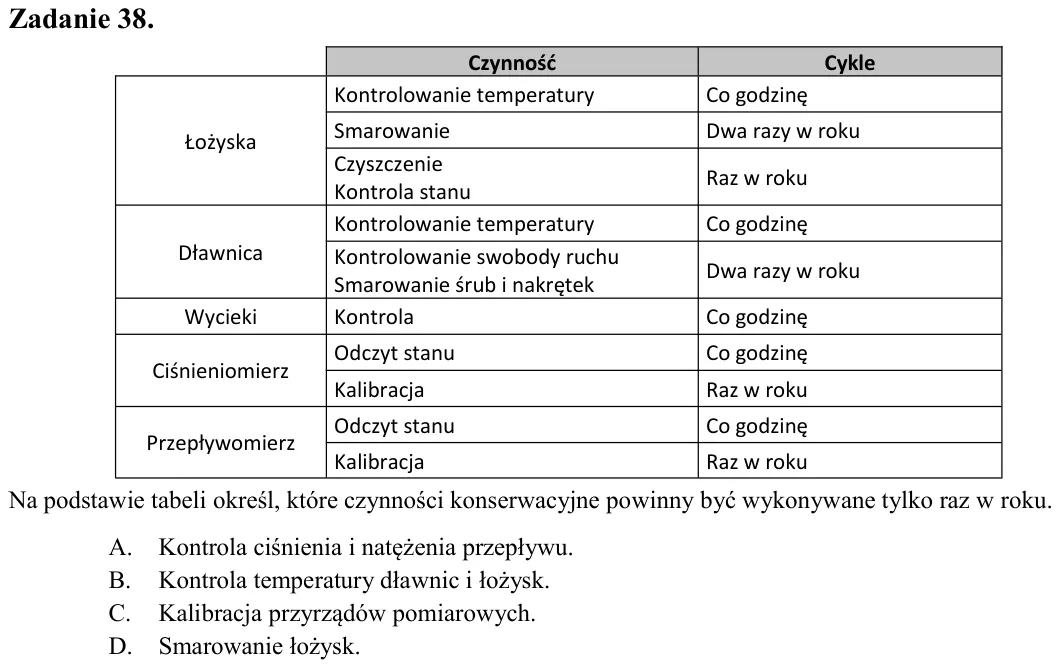

Zadanie 38. Na podstawie tabeli określ, które czynności konserwacyjne powinny być wykonywane tylko raz w roku. A. Kontrola ciśnienia i natężenia przepływu. B. Kontrola temperatury dławnic i łożysk. C. Kalibracja przyrząd

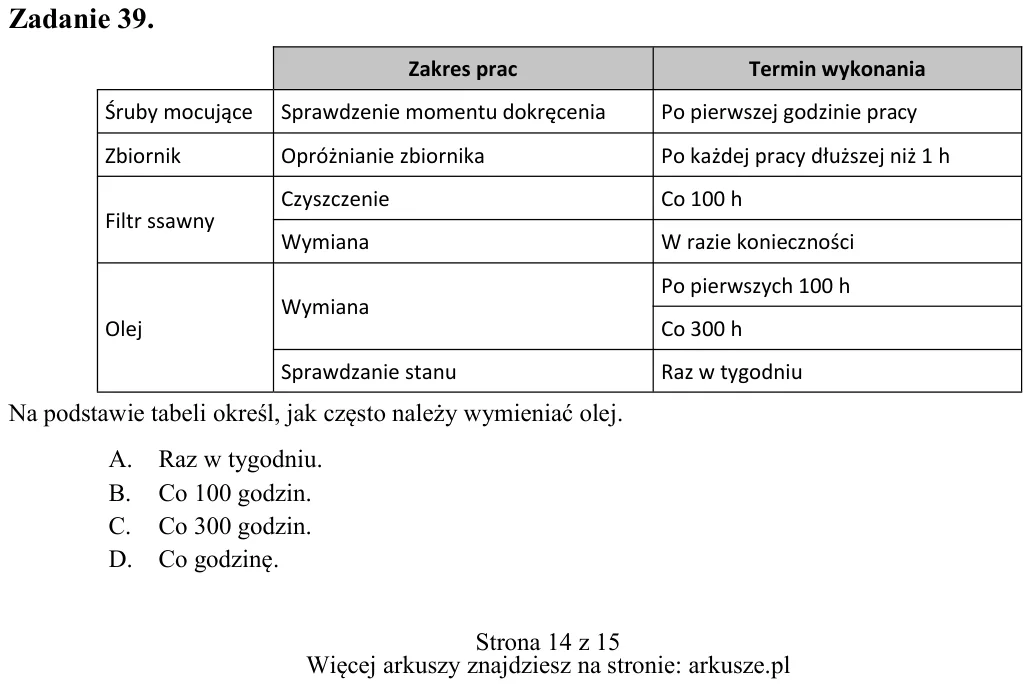

Zadanie 39. Na podstawie tabeli określ, jak często należy wymieniać olej. A. Raz w tygodniu. B. Co 100 godzin. C. Co 300 godzin. D. Co godzinę. Czynność Cykle Łożyska Kontrolowanie temperatury Co godzinę Smarowanie Dwa r

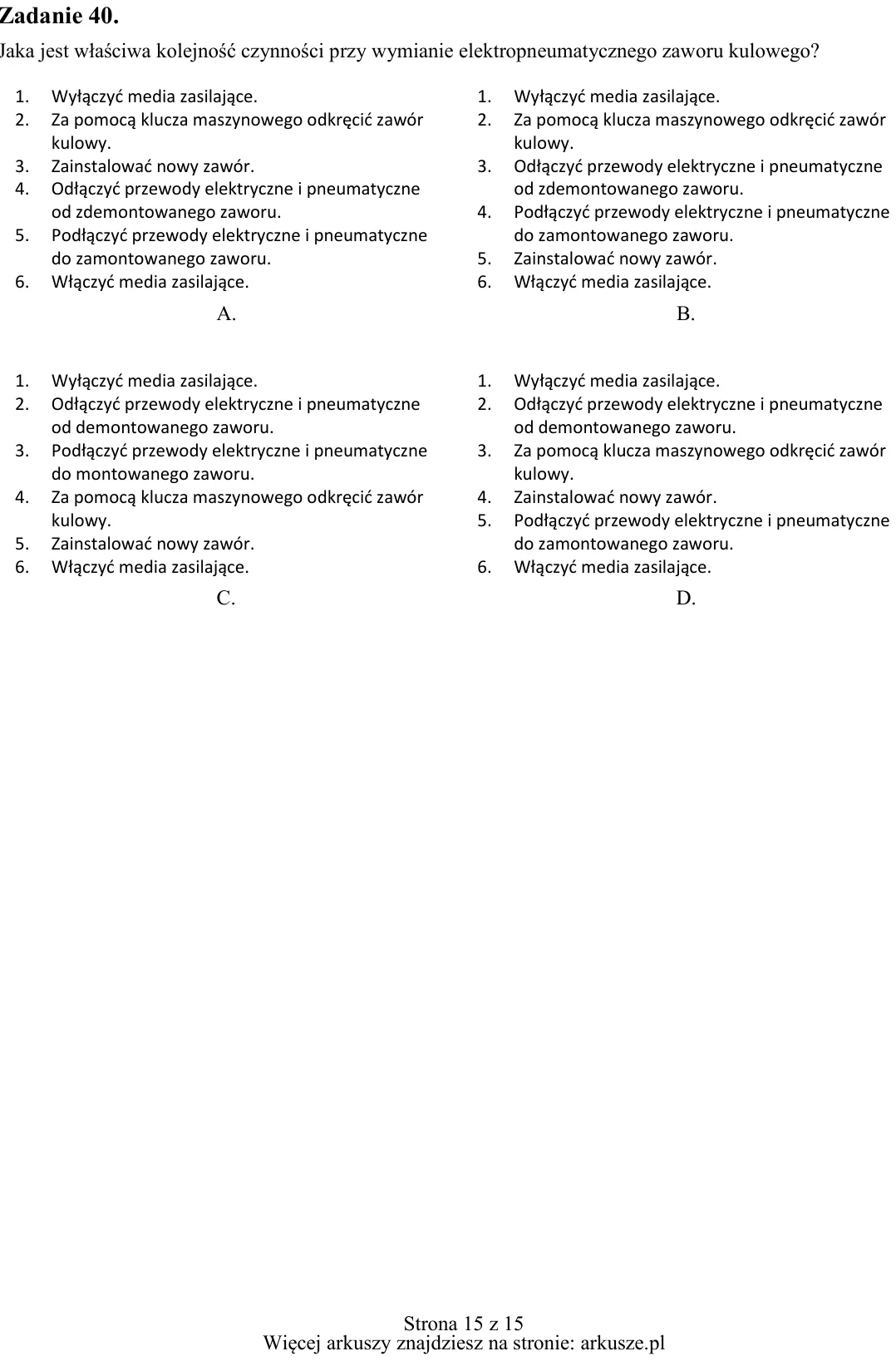

Zadanie 40. Jaka jest właściwa kolejność czynności przy wymianie elektropneumatycznego zaworu kulowego? 1. Wyłączyć media zasilające. 2. Za pomocą klucza maszynowego odkręcić zawór kulowy. 3. Zainstalować nowy zawór. 4.
