M16 · Egzamin zawodowy · czerwiec 2019

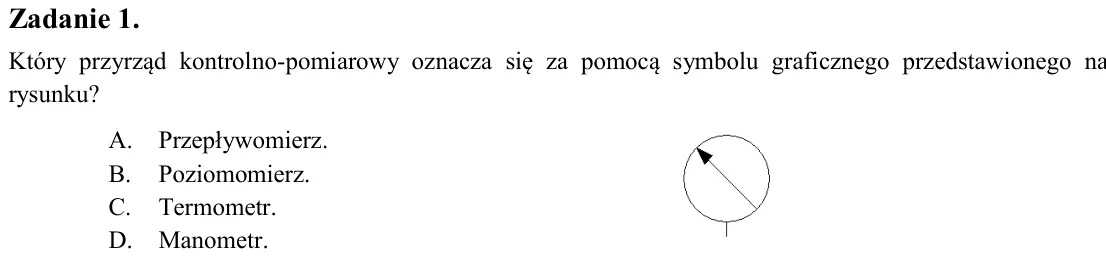

Zadanie 1. Który przyrząd kontrolno-pomiarowy oznacza się za pomocą symbolu graficznego przedstawionego na rysunku? A. Przepływomierz. B. Poziomomierz. C. Termometr. D. Manometr.

Zadanie 2. Kondensatory oznacza się na schematach elektrycznych literą A. R B. M C. L D. C

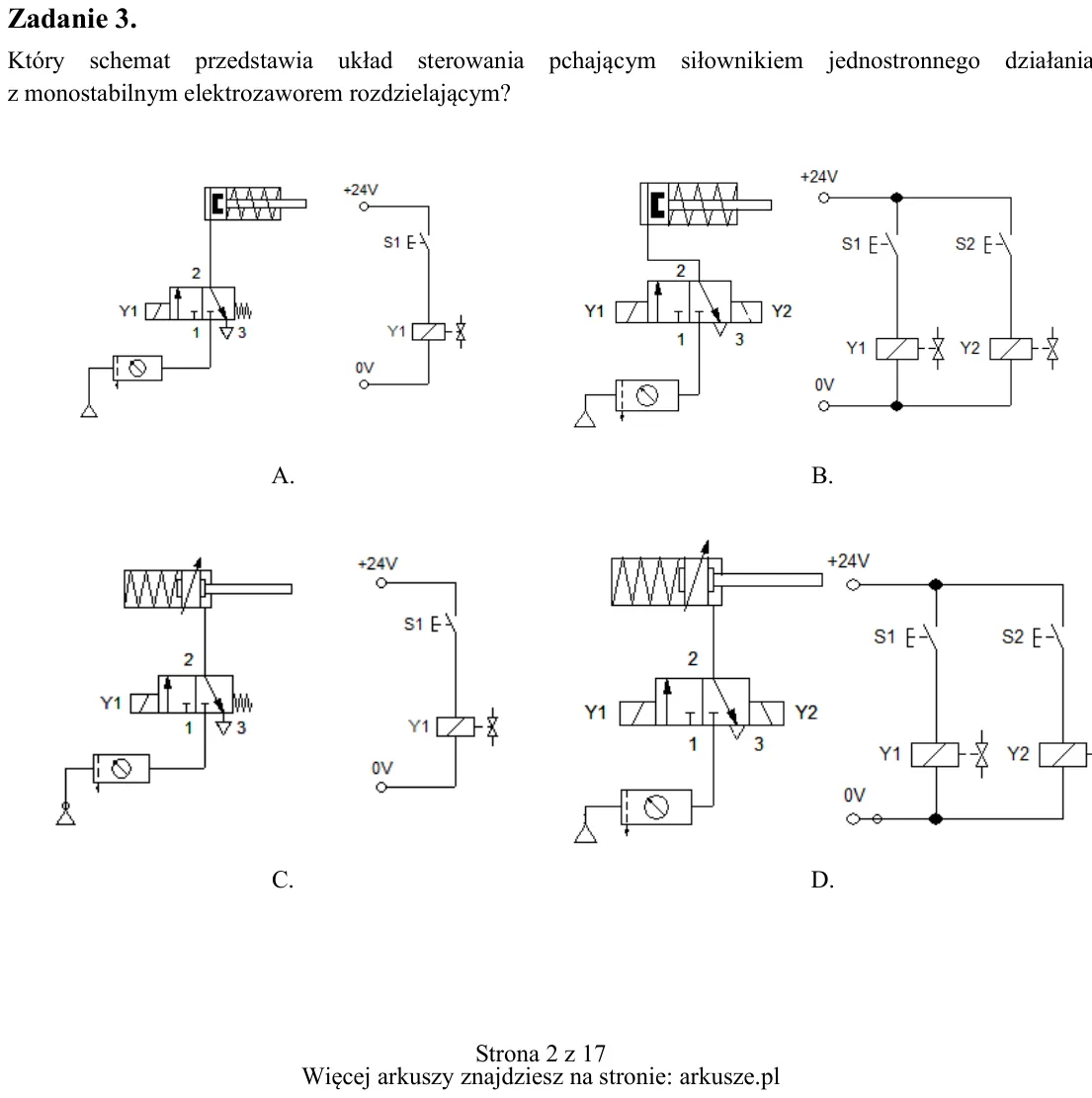

Zadanie 3. Który schemat przedstawia układ sterowania pchającym siłownikiem jednostronnego działania z monostabilnym elektrozaworem rozdzielającym? A. B. C. D.

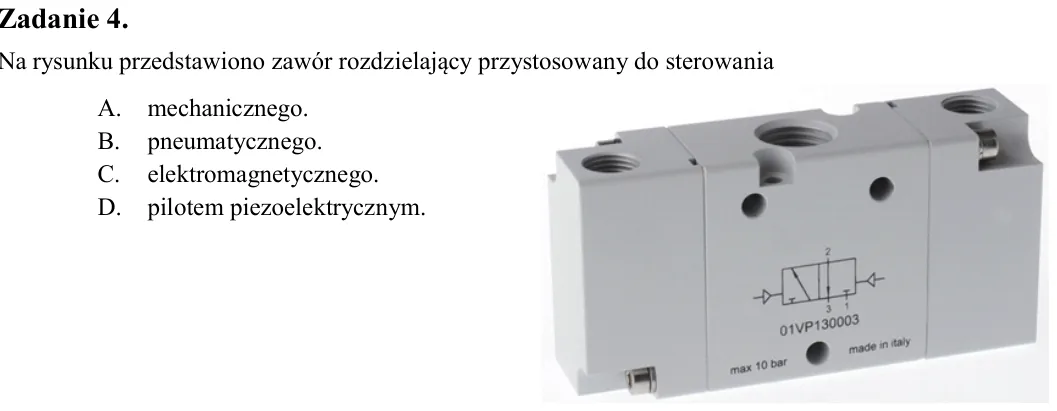

Zadanie 4. Na rysunku przedstawiono zawór rozdzielający przystosowany do sterowania A. mechanicznego. B. pneumatycznego. C. elektromagnetycznego. D. pilotem piezoelektrycznym.

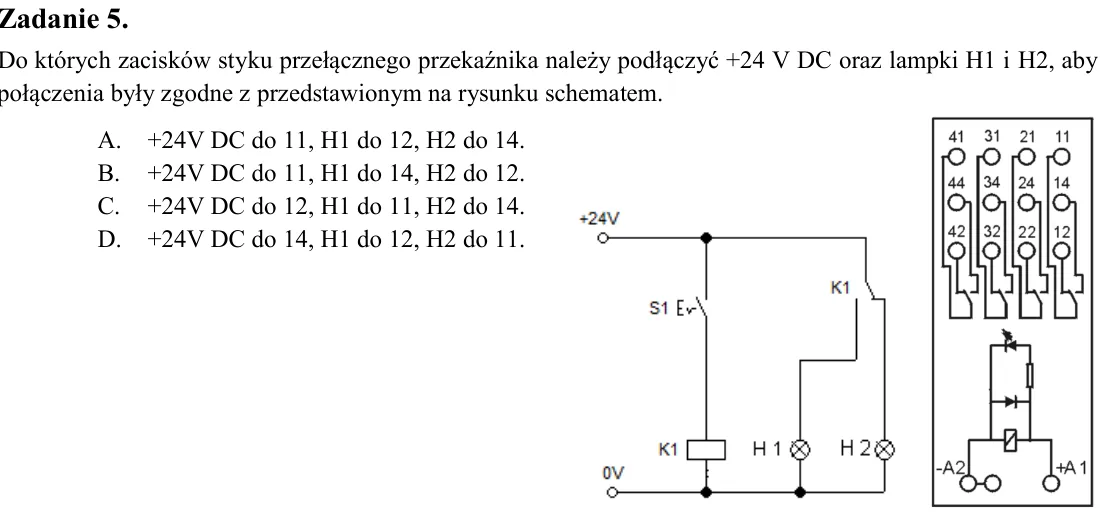

Zadanie 5. Do których zacisków styku przełącznego przekaźnika należy podłączyć +24 V DC oraz lampki H1 i H2, aby połączenia były zgodne z przedstawionym na rysunku schematem. A. +24V DC do 11, H1 do 12, H2 do 14. B. +24V

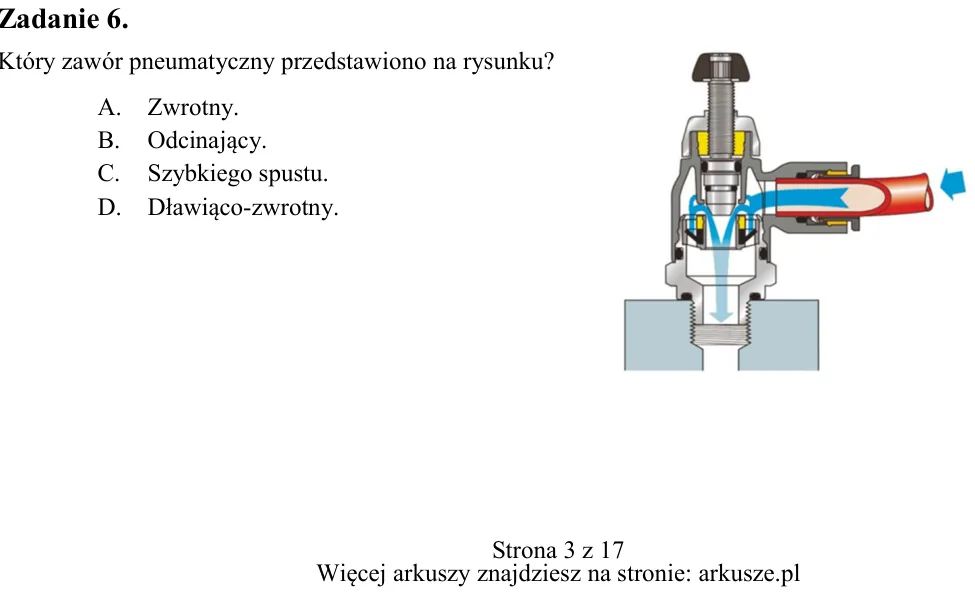

Zadanie 6. Który zawór pneumatyczny przedstawiono na rysunku? A. Zwrotny. B. Odcinający. C. Szybkiego spustu. D. Dławiąco-zwrotny.

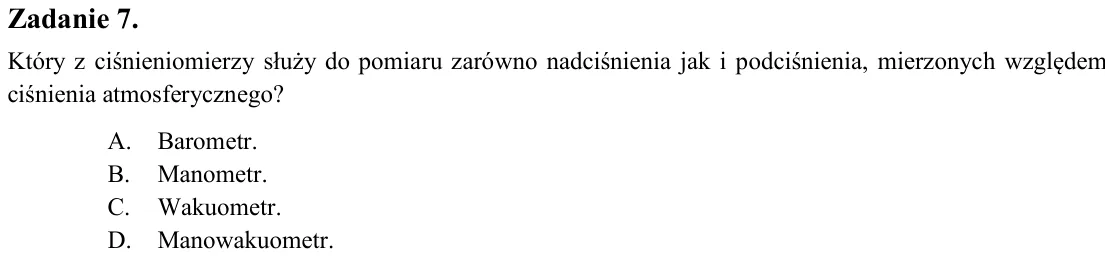

Zadanie 7. Który z ciśnieniomierzy służy do pomiaru zarówno nadciśnienia jak i podciśnienia, mierzonych względem ciśnienia atmosferycznego? A. Barometr. B. Manometr. C. Wakuometr. D. Manowakuometr.

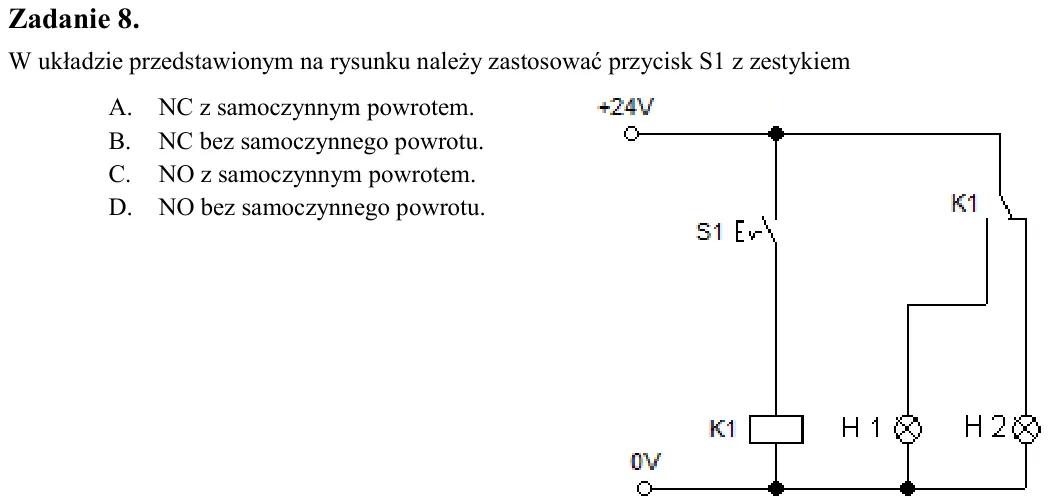

Zadanie 8. W układzie przedstawionym na rysunku należy zastosować przycisk S1 z zestykiem A. NC z samoczynnym powrotem. B. NC bez samoczynnego powrotu. C. NO z samoczynnym powrotem. D. NO bez samoczynnego powrotu.

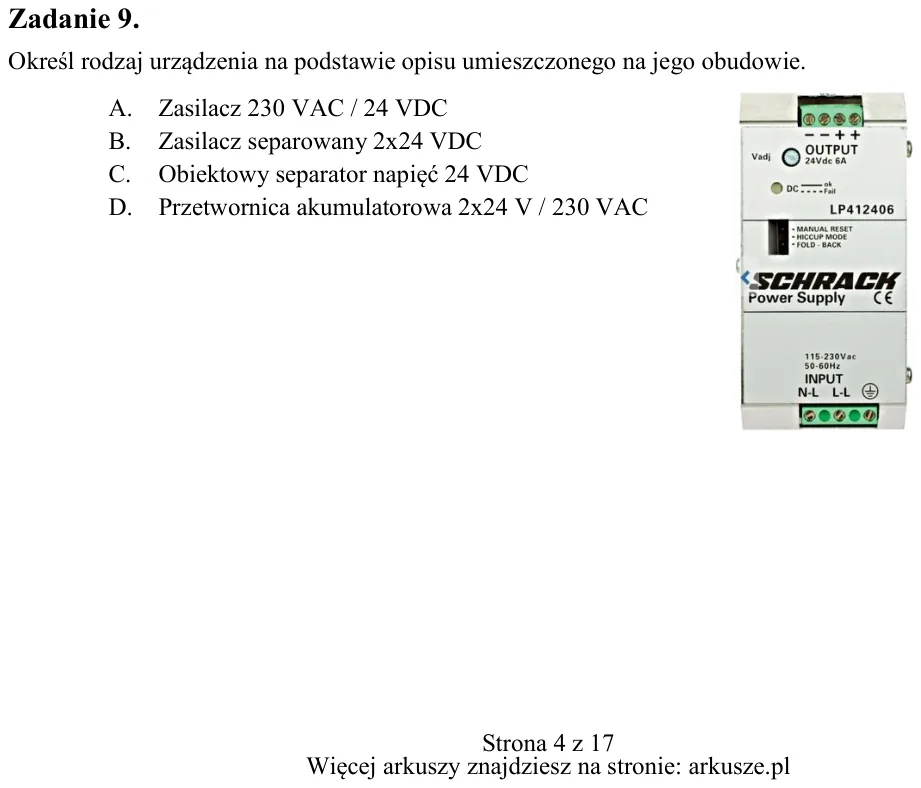

Zadanie 9. Określ rodzaj urządzenia na podstawie opisu umieszczonego na jego obudowie. A. Zasilacz 230 VAC / 24 VDC B. Zasilacz separowany 2x24 VDC C. Obiektowy separator napięć 24 VDC D. Przetwornica akumulatorowa 2x24

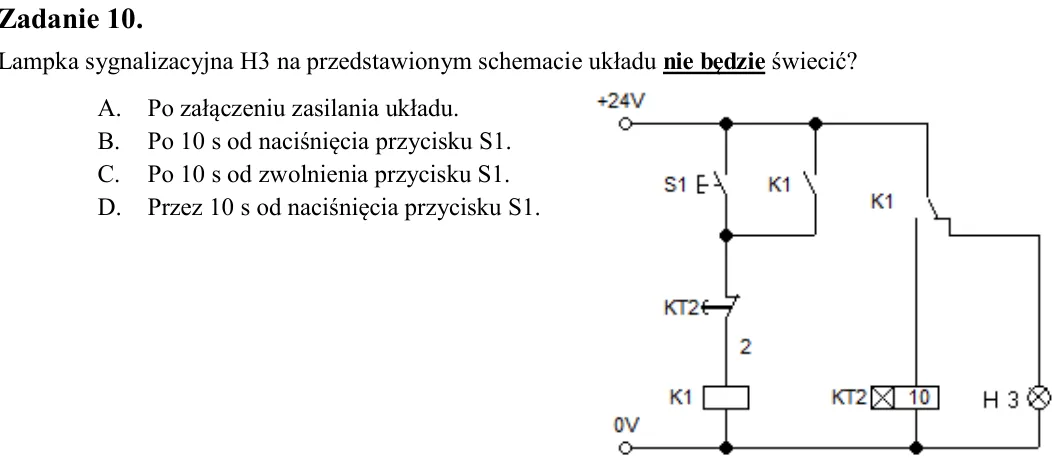

Zadanie 10. Lampka sygnalizacyjna H3 na przedstawionym schemacie układu nie będzie świecić? A. Po załączeniu zasilania układu. B. Po 10 s od naciśnięcia przycisku S1. C. Po 10 s od zwolnienia przycisku S1. D. Przez 10 s

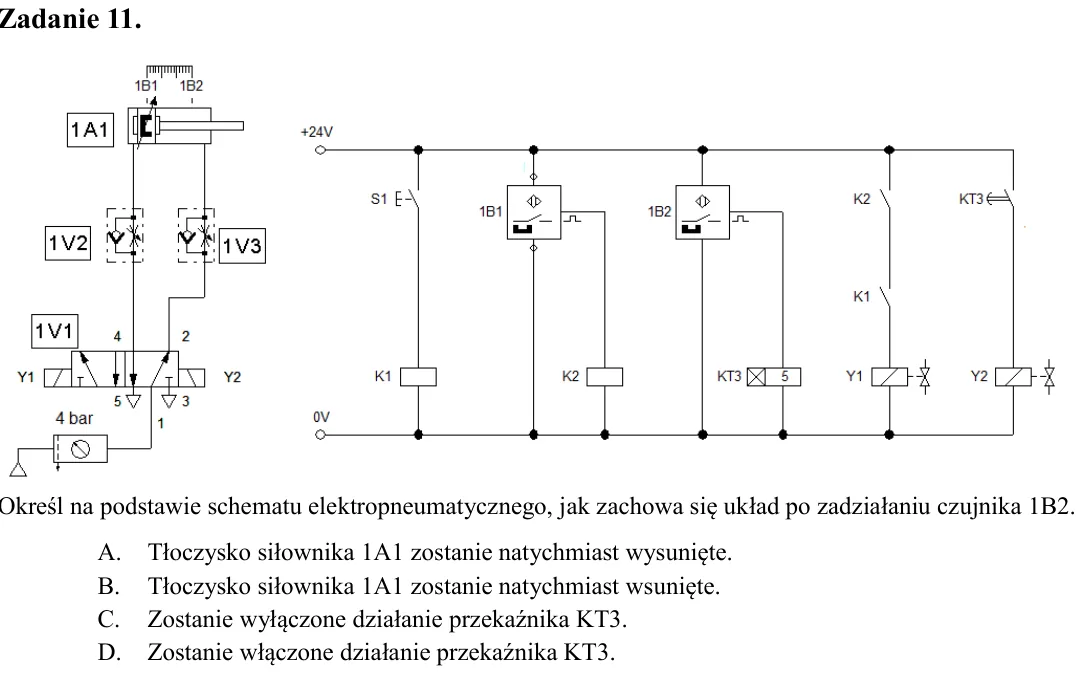

Zadanie 11. Określ na podstawie schematu elektropneumatycznego, jak zachowa się układ po zadziałaniu czujnika 1B2. A. Tłoczysko siłownika 1A1 zostanie natychmiast wysunięte. B. Tłoczysko siłownika 1A1 zostanie natychmias

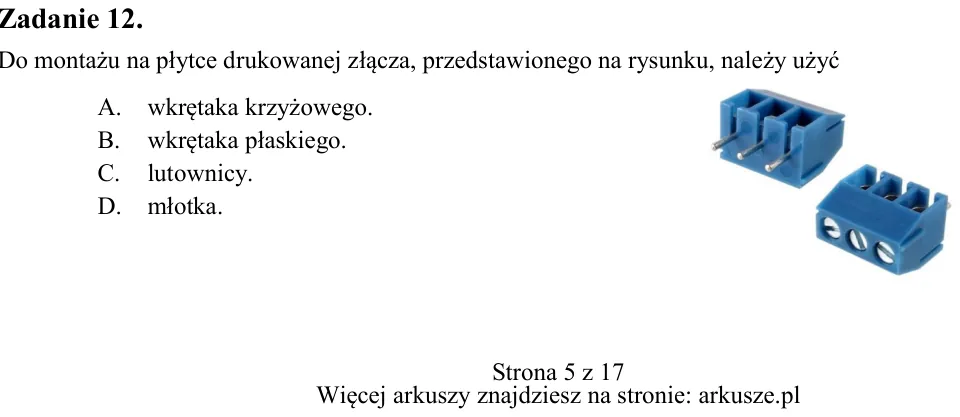

Zadanie 12. Do montażu na płytce drukowanej złącza, przedstawionego na rysunku, należy użyć A. wkrętaka krzyżowego. B. wkrętaka płaskiego. C. lutownicy. D. młotka.

Zadanie 13. Do sprawdzenia ciśnienia w układzie prasy hydraulicznej stosuje się A. barograf. B. barometr. C. manometr. D. wakuometr.

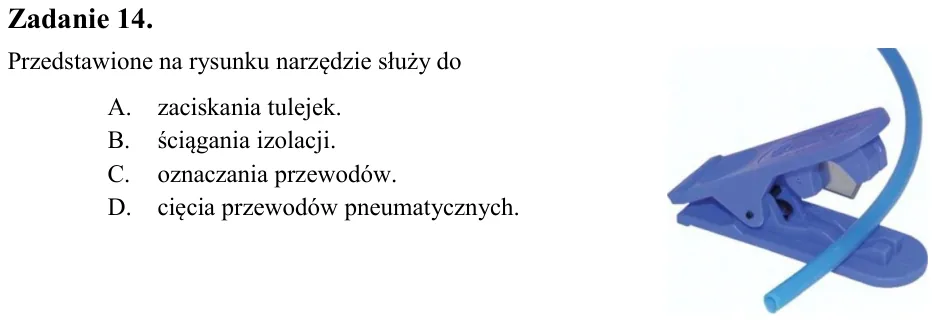

Zadanie 14. Przedstawione na rysunku narzędzie służy do A. zaciskania tulejek. B. ściągania izolacji. C. oznaczania przewodów. D. cięcia przewodów pneumatycznych.

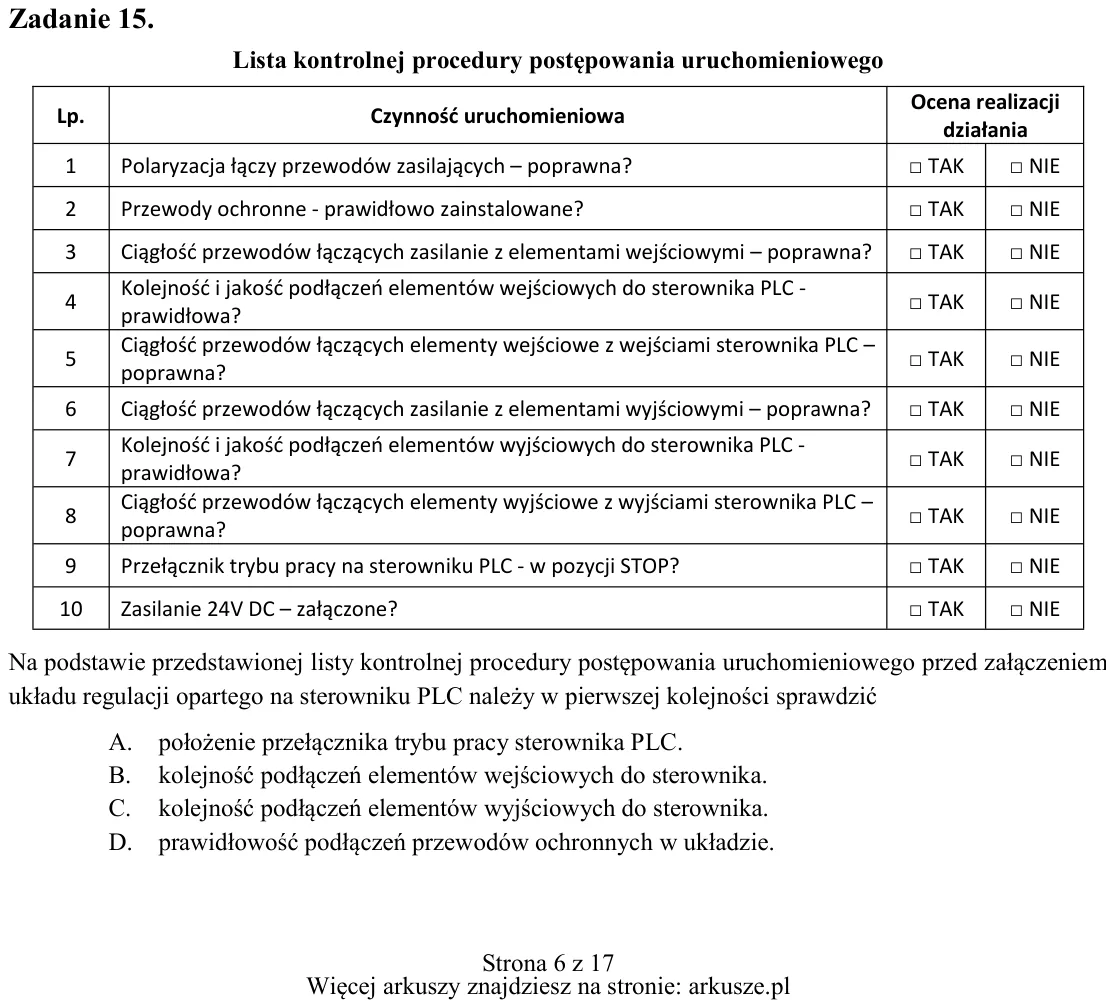

Zadanie 15. Lista kontrolnej procedury postępowania uruchomieniowego Na podstawie przedstawionej listy kontrolnej procedury postępowania uruchomieniowego przed załączeniem układu regulacji opartego na sterowniku PLC nale

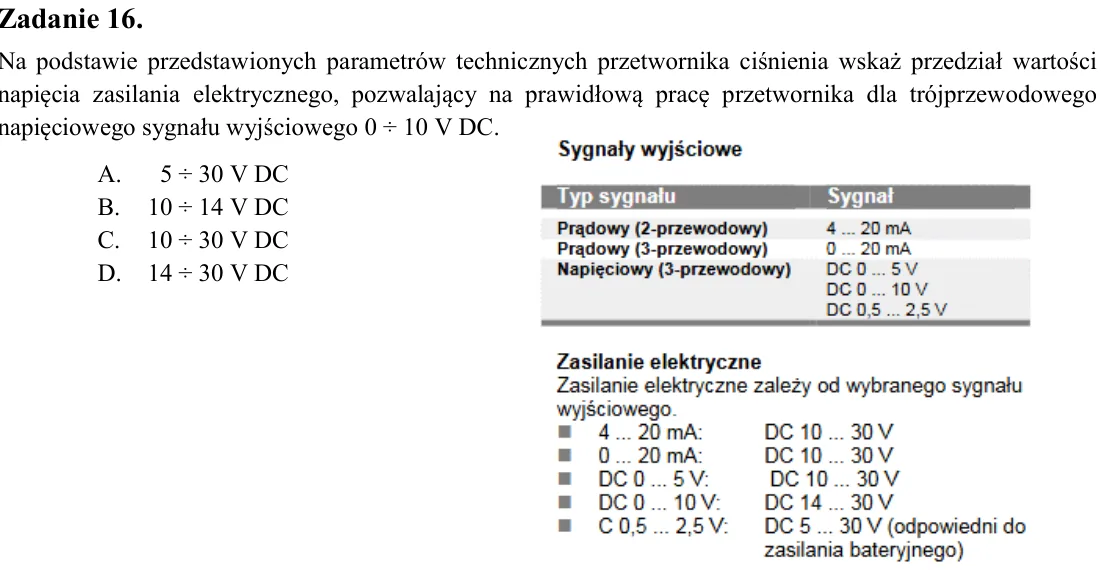

Zadanie 16. Na podstawie przedstawionych parametrów technicznych przetwornika ciśnienia wskaż przedział wartości napięcia zasilania elektrycznego, pozwalający na prawidłową pracę przetwornika dla trójprzewodowego napięci

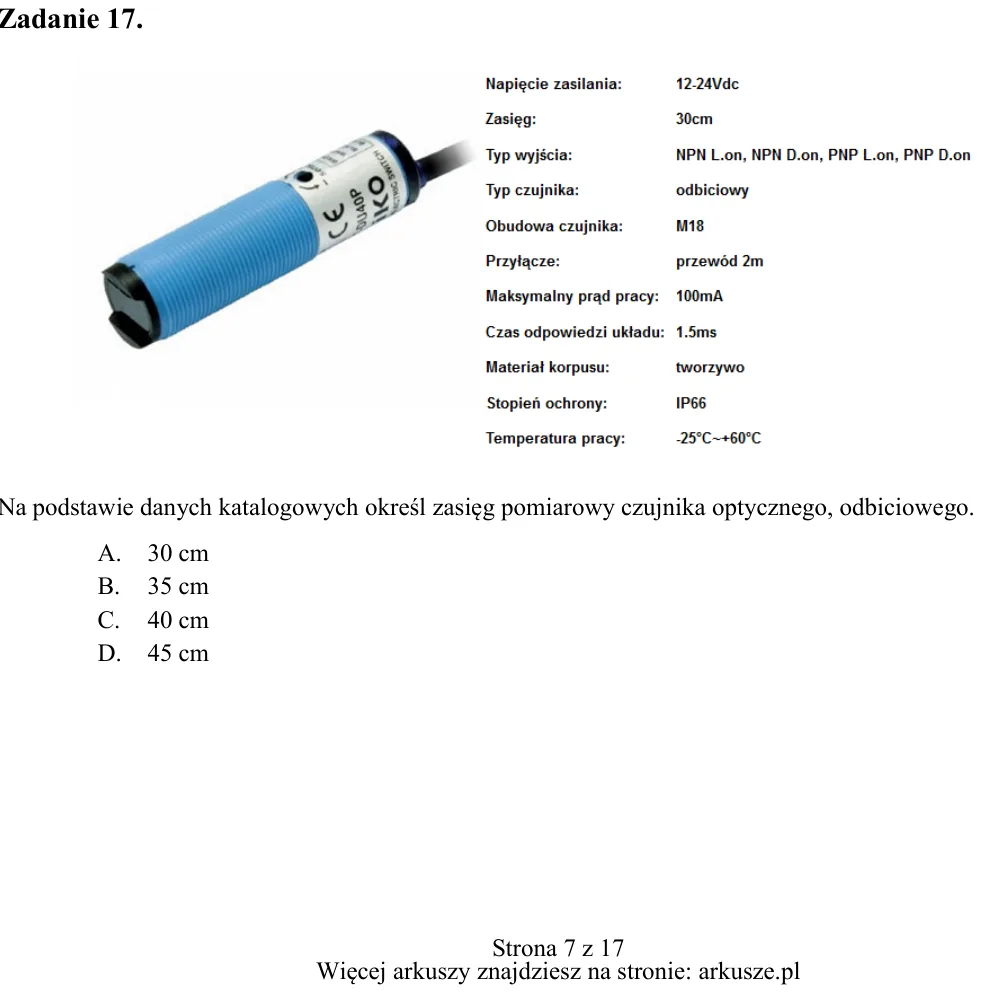

Zadanie 17. Na podstawie danych katalogowych określ zasięg pomiarowy czujnika optycznego, odbiciowego. A. 30 cm B. 35 cm C. 40 cm D. 45 cm

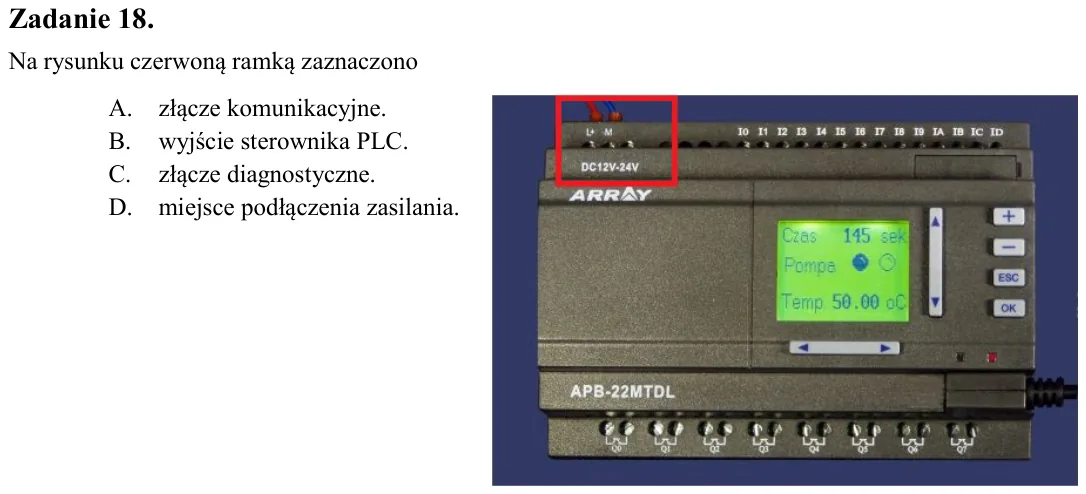

Zadanie 18. Na rysunku czerwoną ramką zaznaczono A. złącze komunikacyjne. B. wyjście sterownika PLC. C. złącze diagnostyczne. D. miejsce podłączenia zasilania.

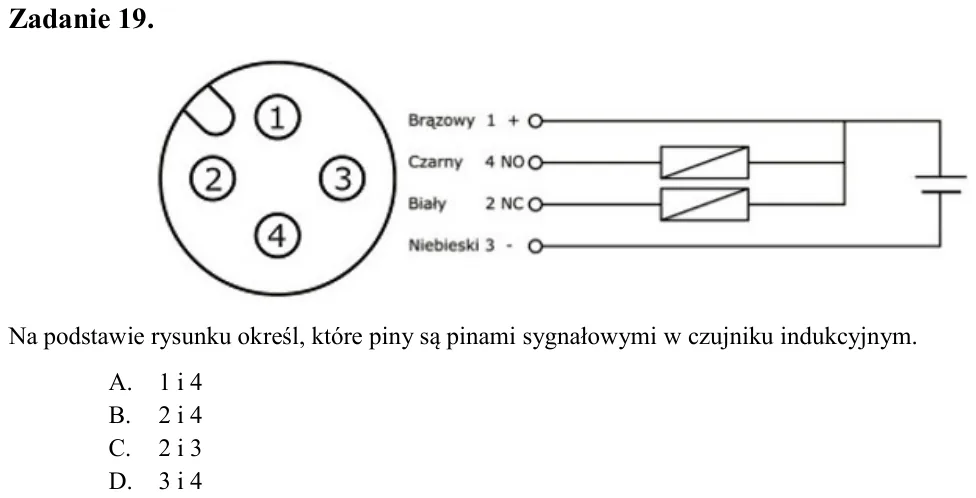

Zadanie 19. Na podstawie rysunku określ, które piny są pinami sygnałowymi w czujniku indukcyjnym. A. 1 i 4 B. 2 i 4 C. 2 i 3 D. 3 i 4

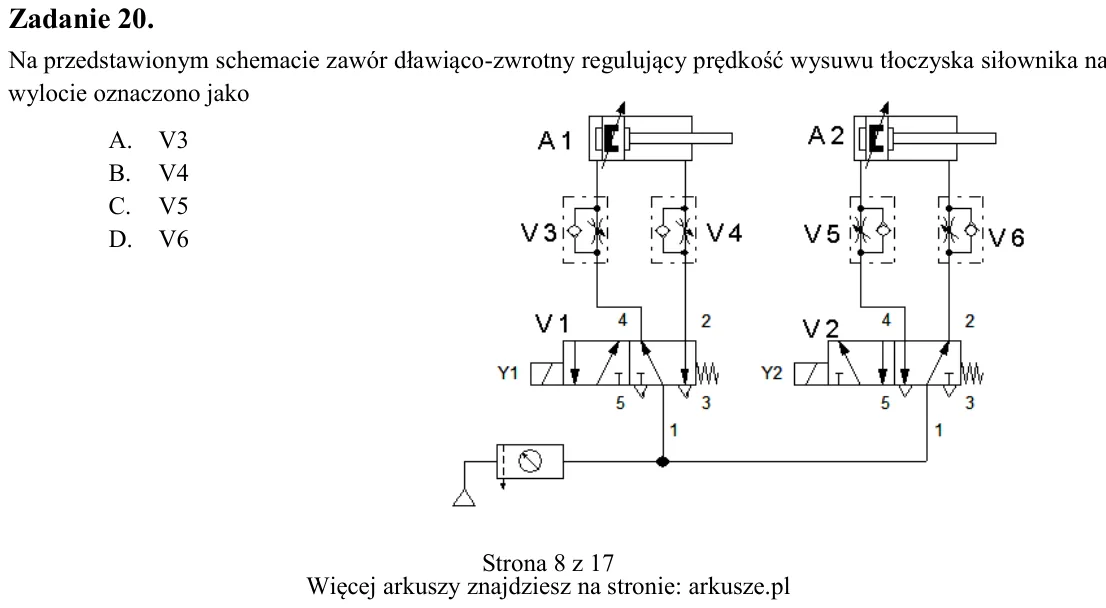

Zadanie 20. Na przedstawionym schemacie zawór dławiąco-zwrotny regulujący prędkość wysuwu tłoczyska siłownika na wylocie oznaczono jako A. V3 B. V4 C. V5 D. V6

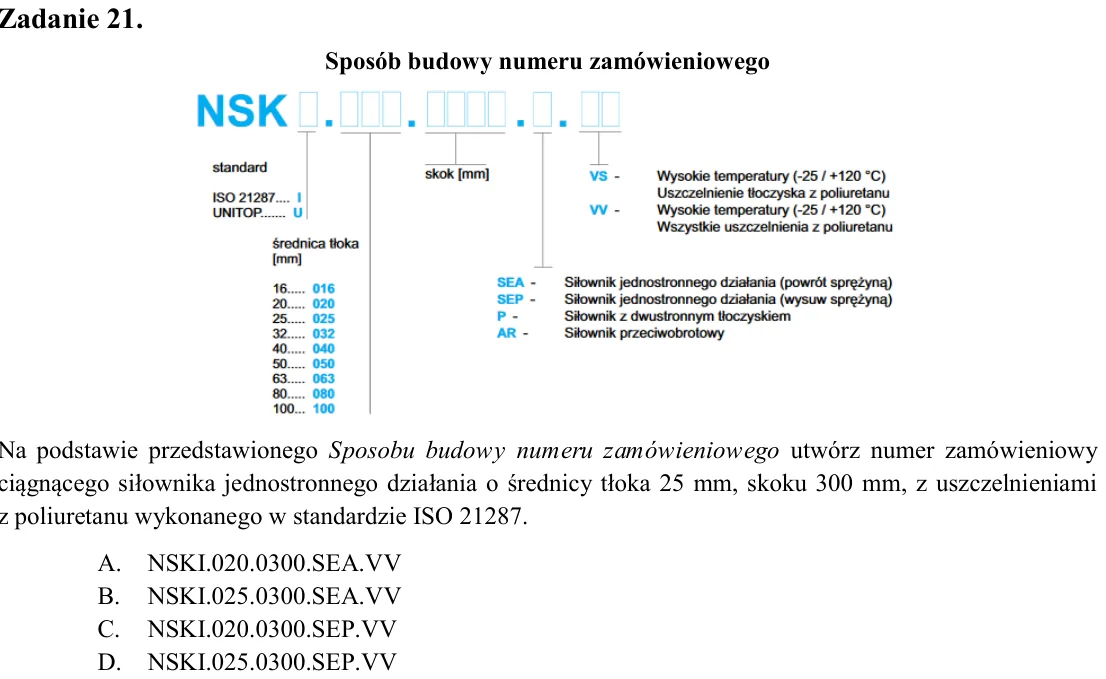

Zadanie 21. Sposób budowy numeru zamówieniowego Na podstawie przedstawionego Sposobu budowy numeru zamówieniowego utwórz numer zamówieniowy ciągnącego siłownika jednostronnego działania o średnicy tłoka 25 mm, skoku 300

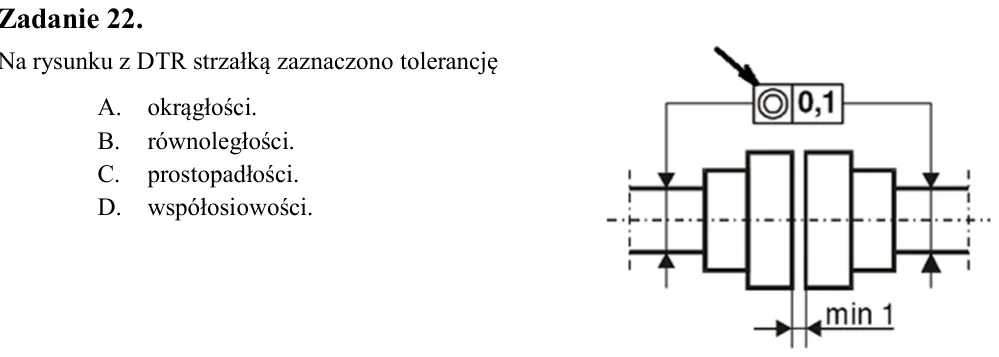

Zadanie 22. Na rysunku z DTR strzałką zaznaczono tolerancję A. okrągłości. B. równoległości. C. prostopadłości. D. współosiowości.

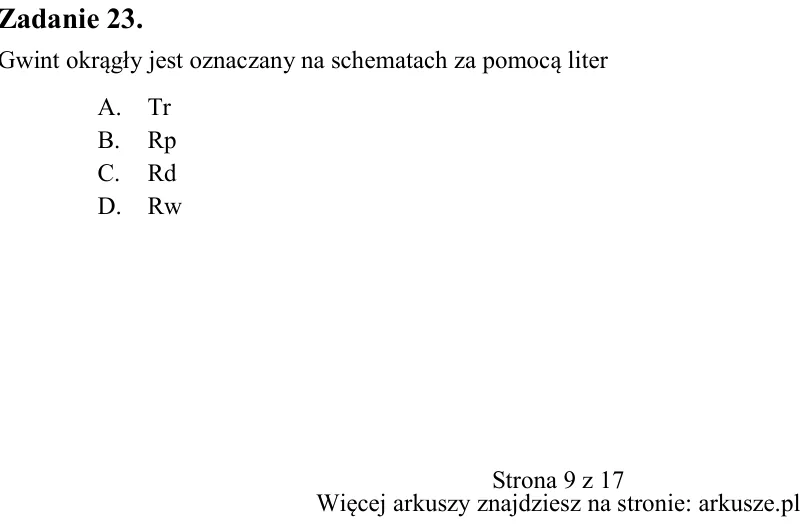

Zadanie 23. Gwint okrągły jest oznaczany na schematach za pomocą liter A. Tr B. Rp C. Rd D. Rw

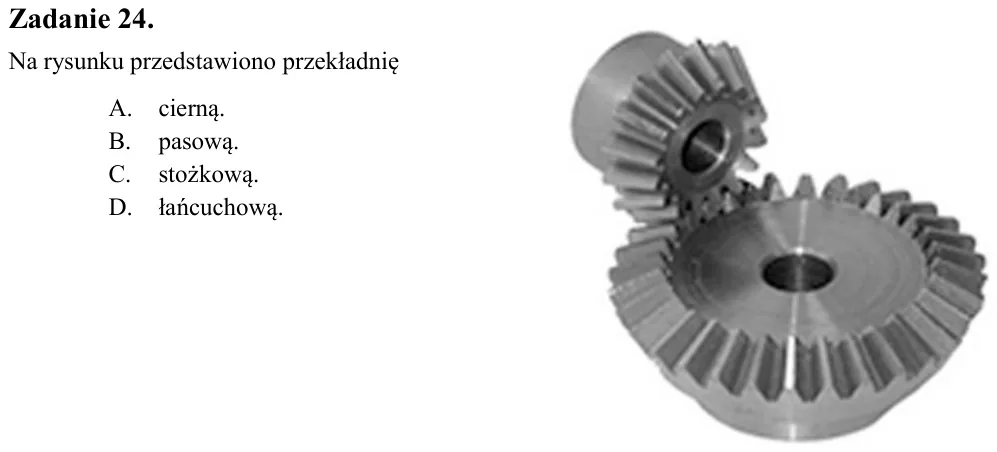

Zadanie 24. Na rysunku przedstawiono przekładnię A. cierną. B. pasową. C. stożkową. D. łańcuchową.

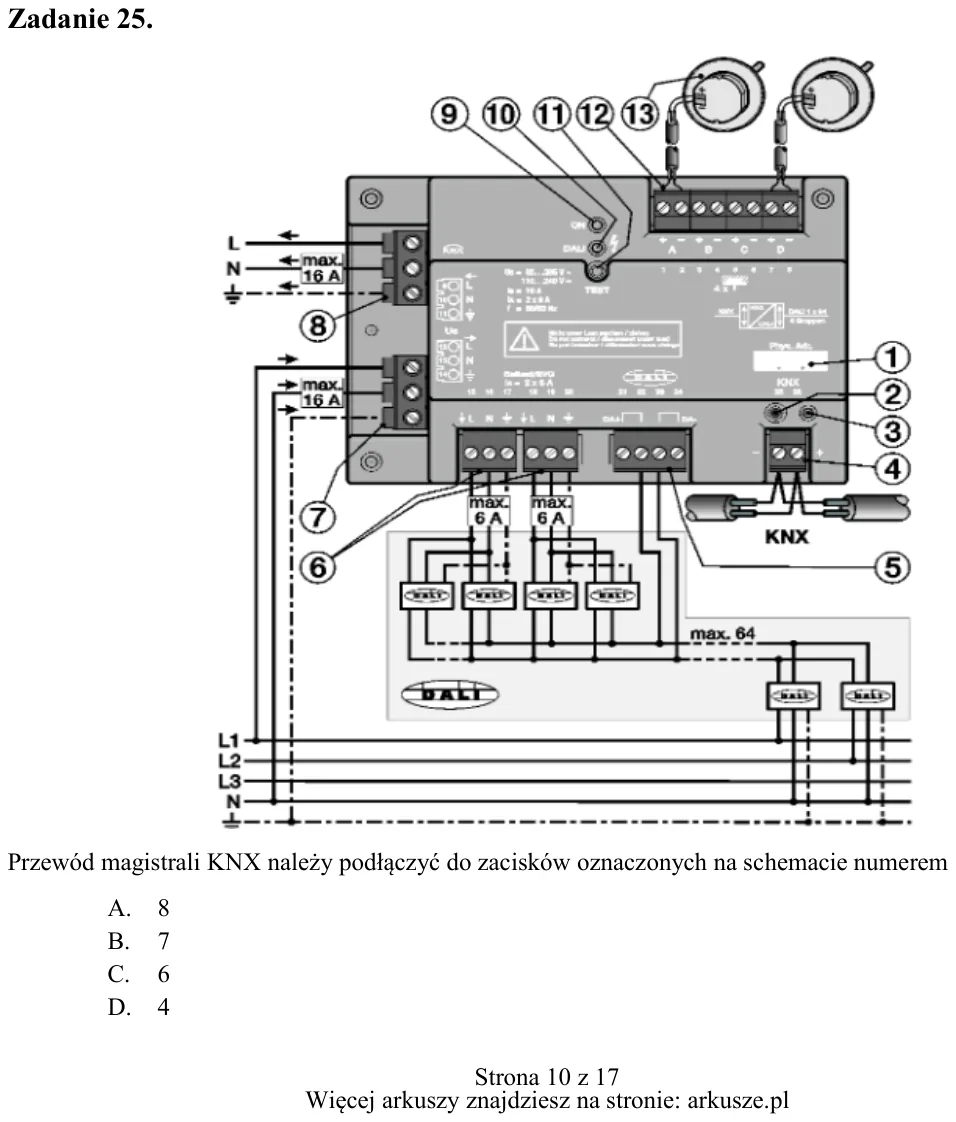

Zadanie 25. Przewód magistrali KNX należy podłączyć do zacisków oznaczonych na schemacie numerem A. 8 B. 7 C. 6 D. 4

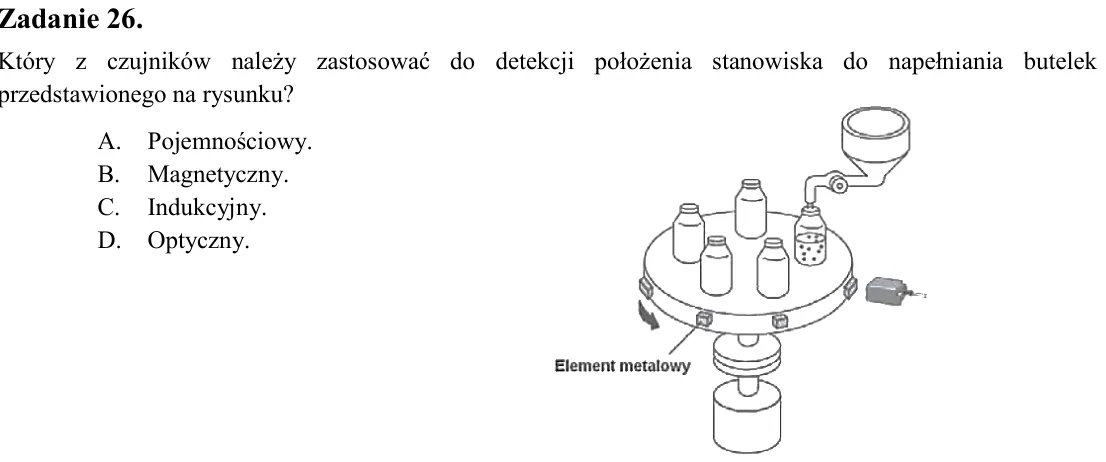

Zadanie 26. Który z czujników należy zastosować do detekcji położenia stanowiska do napełniania butelek przedstawionego na rysunku? A. Pojemnościowy. B. Magnetyczny. C. Indukcyjny. D. Optyczny.

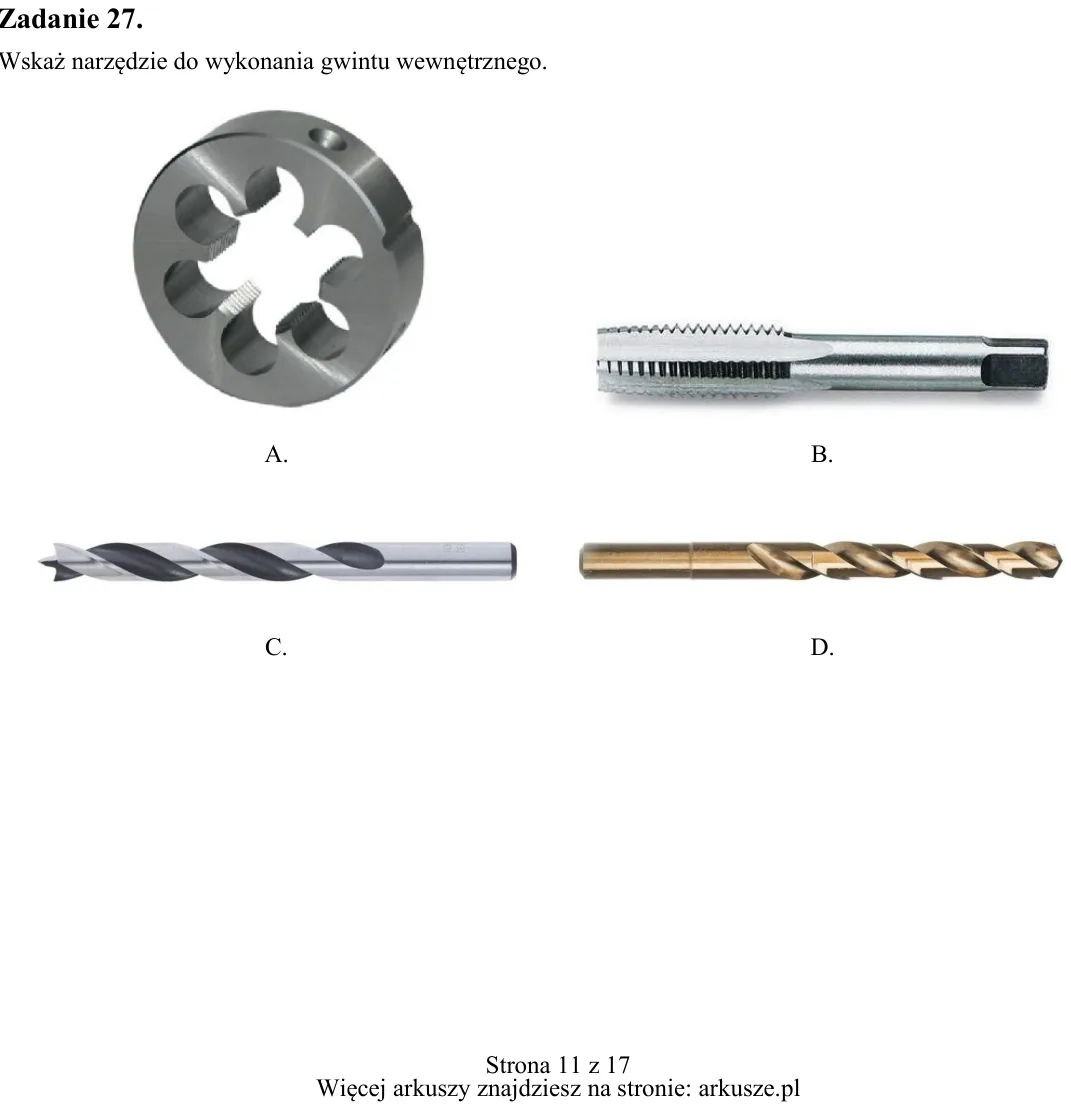

Zadanie 27. Wskaż narzędzie do wykonania gwintu wewnętrznego. A. B. C. D.

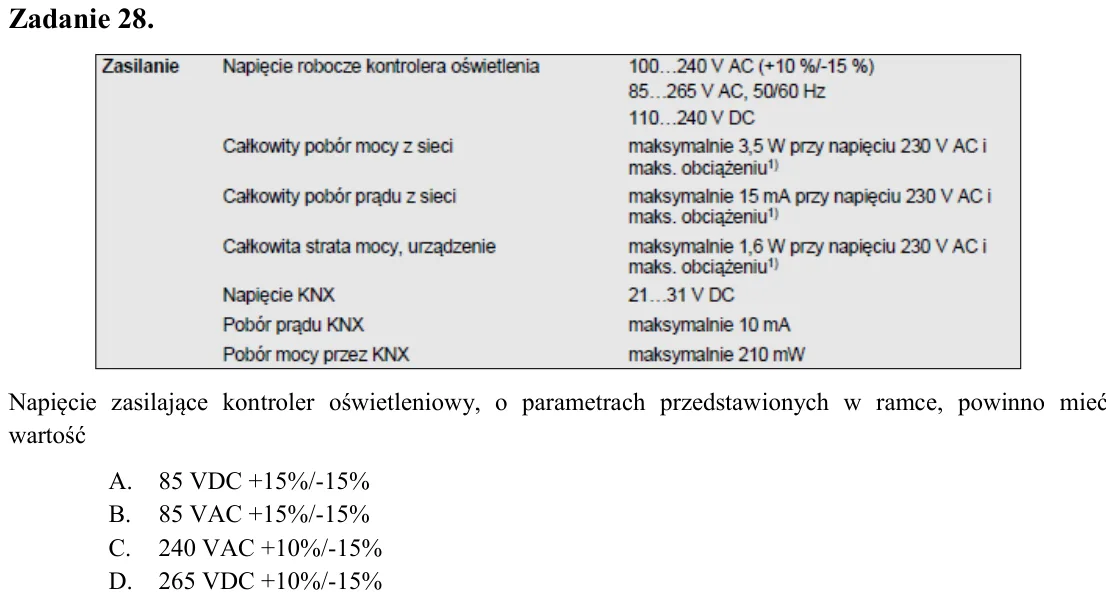

Zadanie 28. Napięcie zasilające kontroler oświetleniowy, o parametrach przedstawionych w ramce, powinno mieć wartość A. 85 VDC +15%/-15% B. 85 VAC +15%/-15% C. 240 VAC +10%/-15% D. 265 VDC +10%/-15%

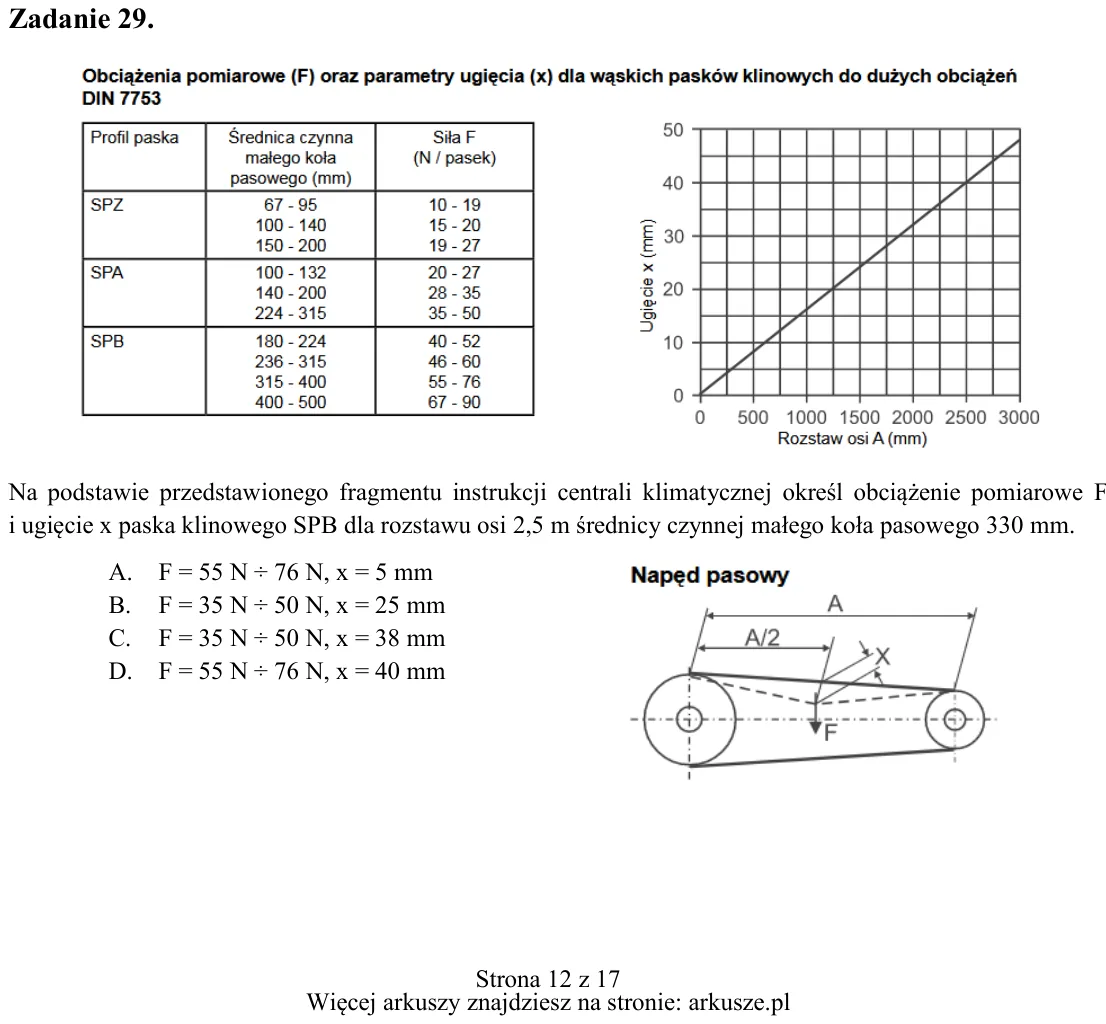

Zadanie 29. Na podstawie przedstawionego fragmentu instrukcji centrali klimatycznej określ obciążenie pomiarowe F i ugięcie x paska klinowego SPB dla rozstawu osi 2,5 m średnicy czynnej małego koła pasowego 330 mm. A. F

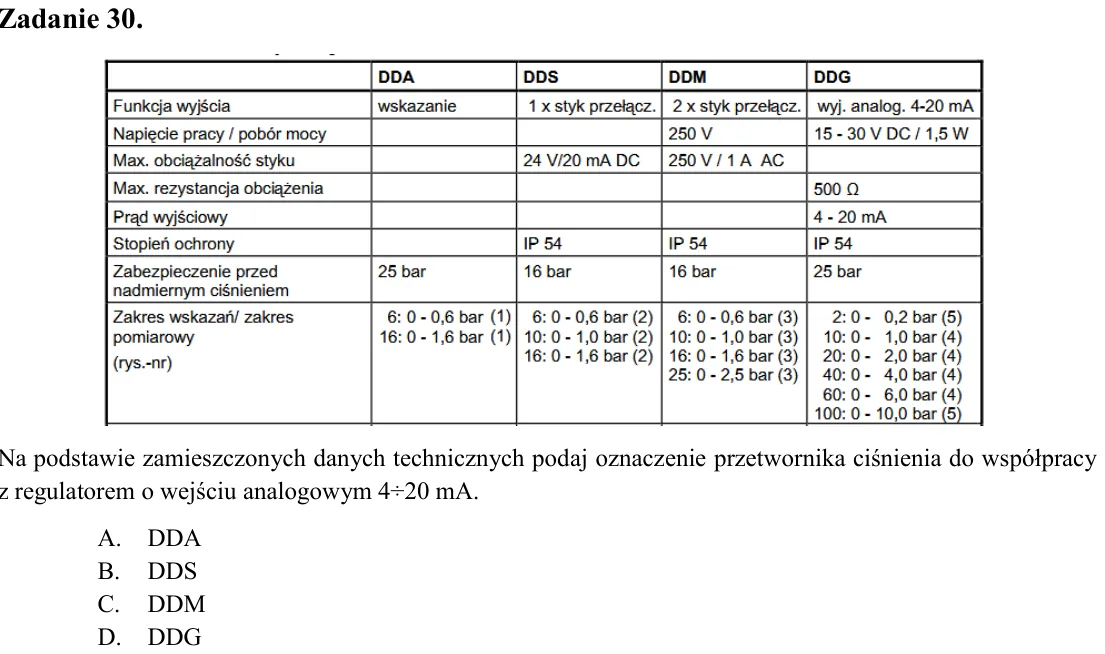

Zadanie 30. Na podstawie zamieszczonych danych technicznych podaj oznaczenie przetwornika ciśnienia do współpracy z regulatorem o wejściu analogowym 4÷20 mA. A. DDA B. DDS C. DDM D. DDG

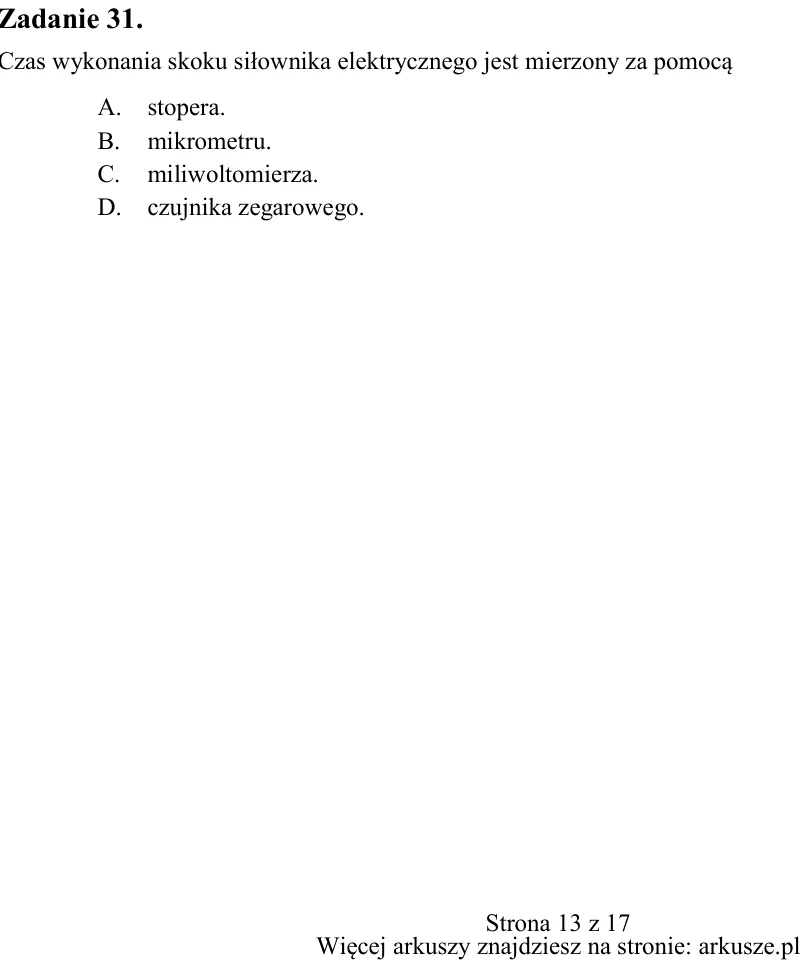

Zadanie 31. Czas wykonania skoku siłownika elektrycznego jest mierzony za pomocą A. stopera. B. mikrometru. C. miliwoltomierza. D. czujnika zegarowego.

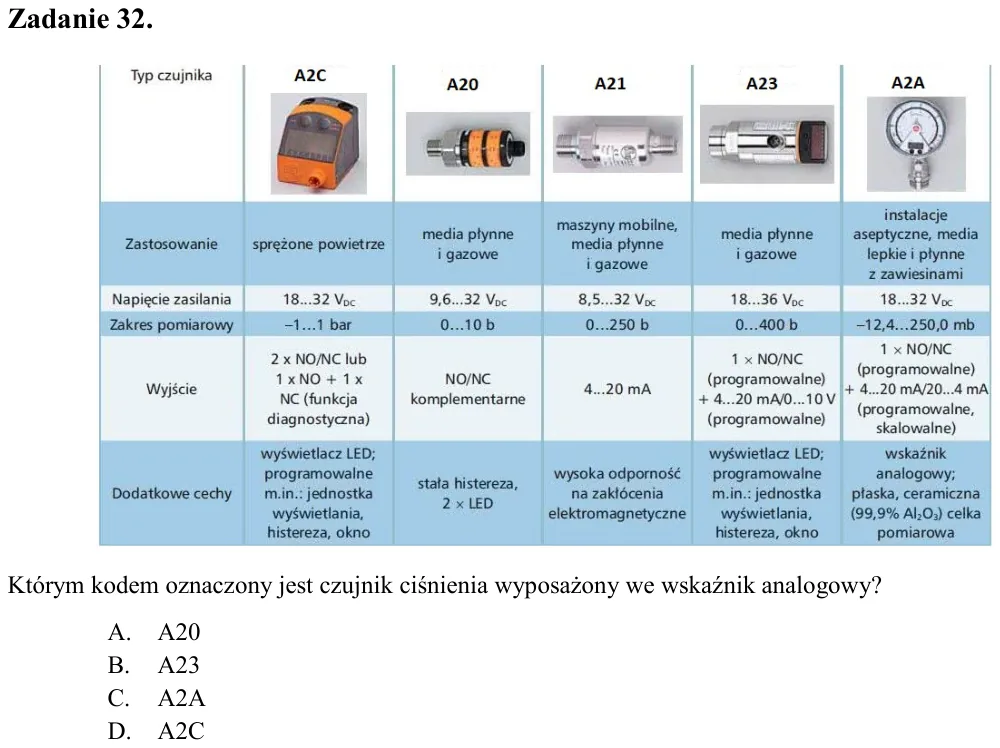

Zadanie 32. Którym kodem oznaczony jest czujnik ciśnienia wyposażony we wskaźnik analogowy? A. A20 B. A23 C. A2A D. A2C

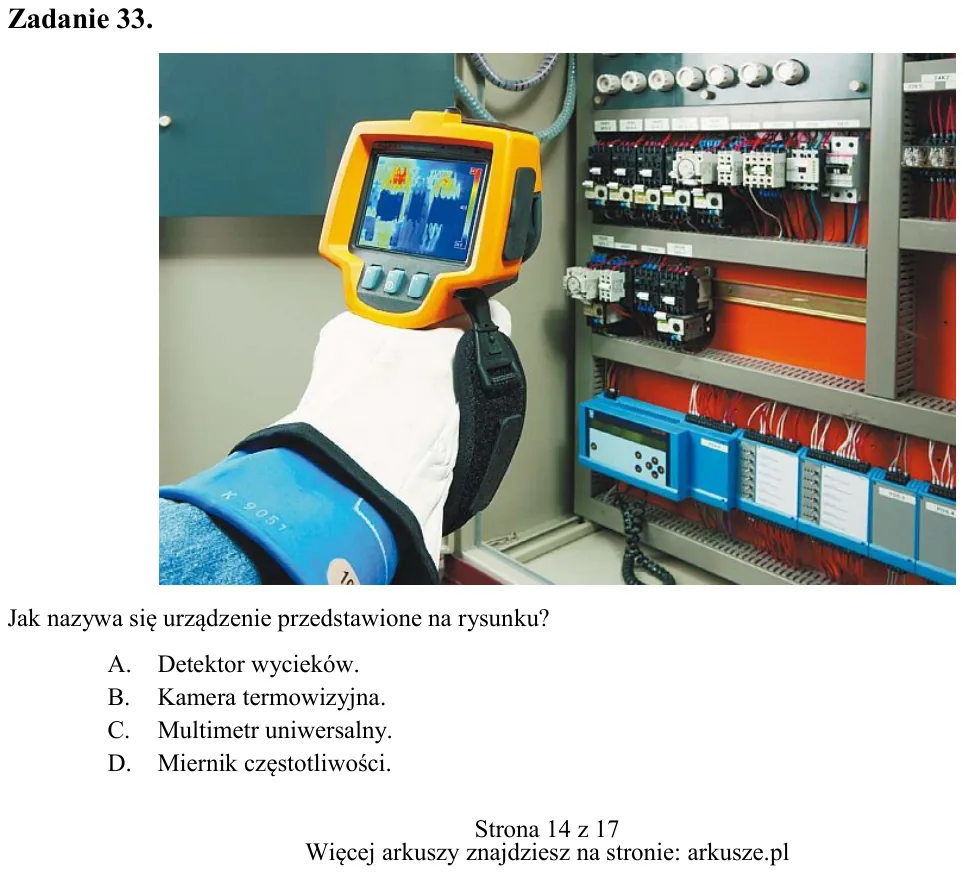

Zadanie 33. Jak nazywa się urządzenie przedstawione na rysunku? A. Detektor wycieków. B. Kamera termowizyjna. C. Multimetr uniwersalny. D. Miernik częstotliwości.

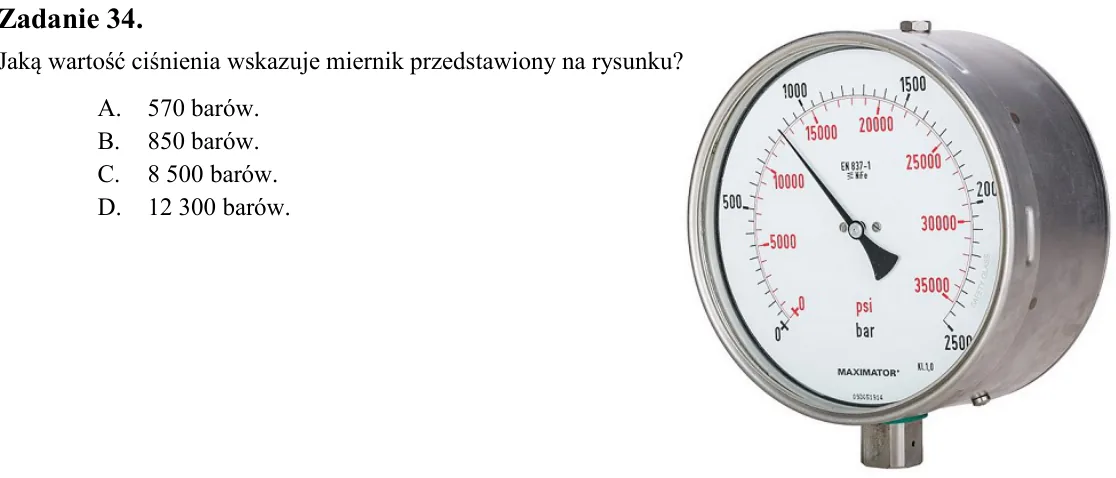

Zadanie 34. Jaką wartość ciśnienia wskazuje miernik przedstawiony na rysunku? A. 570 barów. B. 850 barów. C. 8 500 barów. D. 12 300 barów.

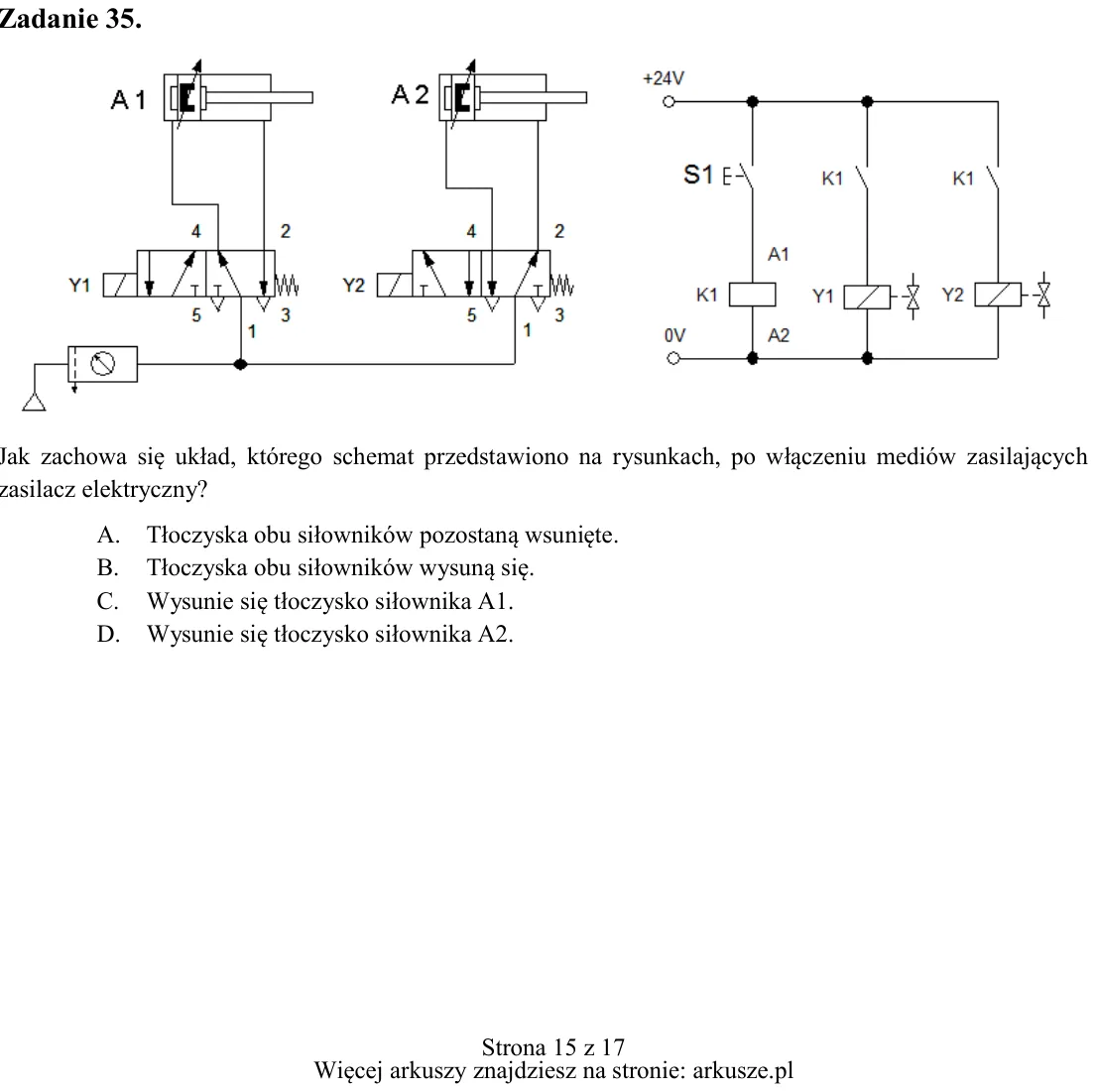

Zadanie 35. Jak zachowa się układ, którego schemat przedstawiono na rysunkach, po włączeniu mediów zasilających zasilacz elektryczny? A. Tłoczyska obu siłowników pozostaną wsunięte. B. Tłoczyska obu siłowników wysuną się

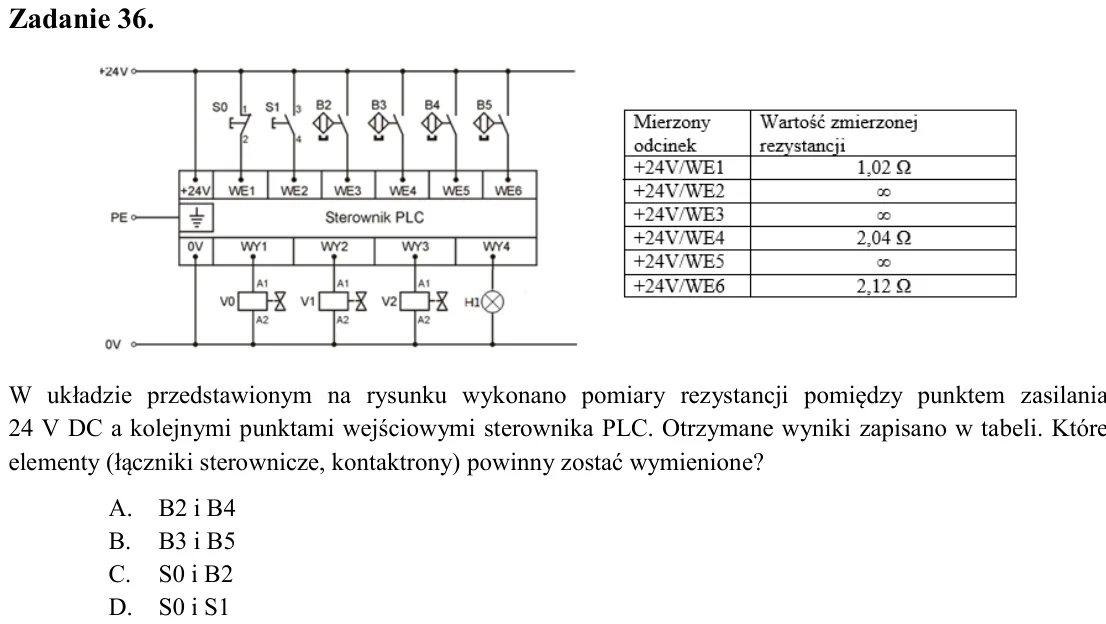

Zadanie 36. W układzie przedstawionym na rysunku wykonano pomiary rezystancji pomiędzy punktem zasilania 24 V DC a kolejnymi punktami wejściowymi sterownika PLC. Otrzymane wyniki zapisano w tabeli. Które elementy (łączni

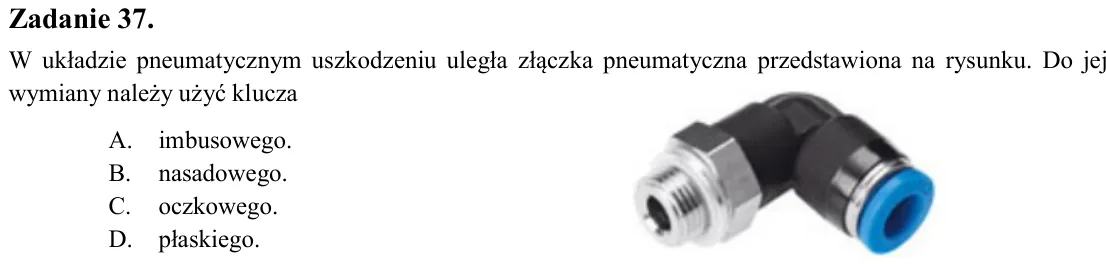

Zadanie 37. W układzie pneumatycznym uszkodzeniu uległa złączka pneumatyczna przedstawiona na rysunku. Do jej wymiany należy użyć klucza A. imbusowego. B. nasadowego. C. oczkowego. D. płaskiego.

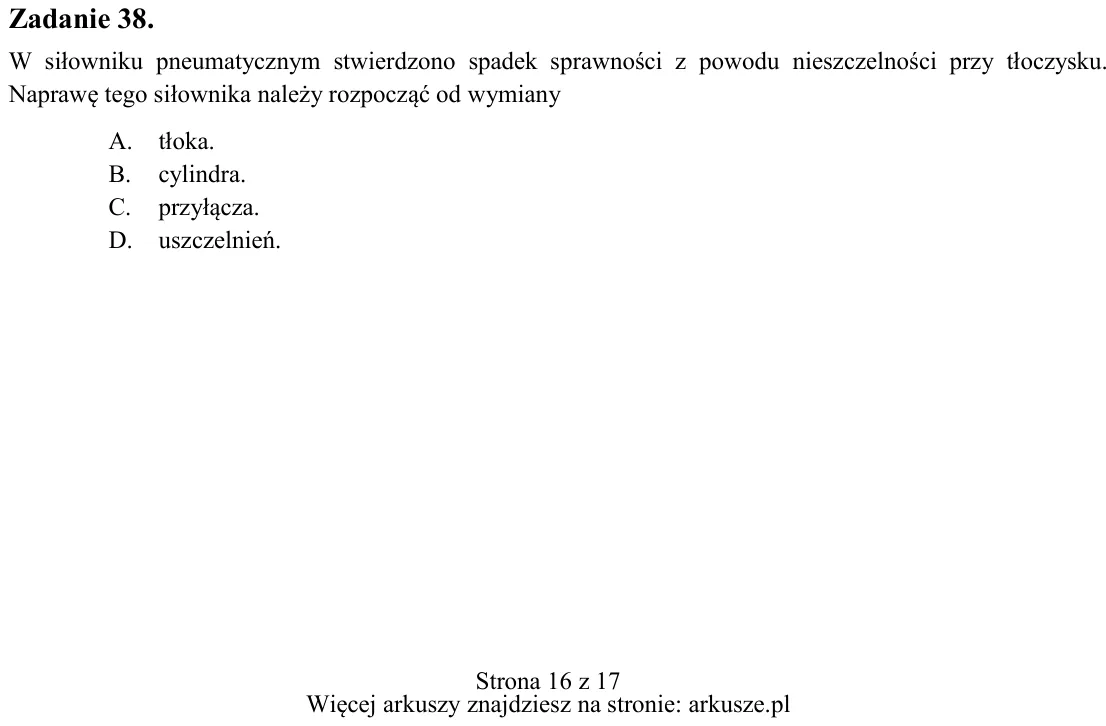

Zadanie 38. W siłowniku pneumatycznym stwierdzono spadek sprawności z powodu nieszczelności przy tłoczysku. Naprawę tego siłownika należy rozpocząć od wymiany A. tłoka. B. cylindra. C. przyłącza. D. uszczelnień.

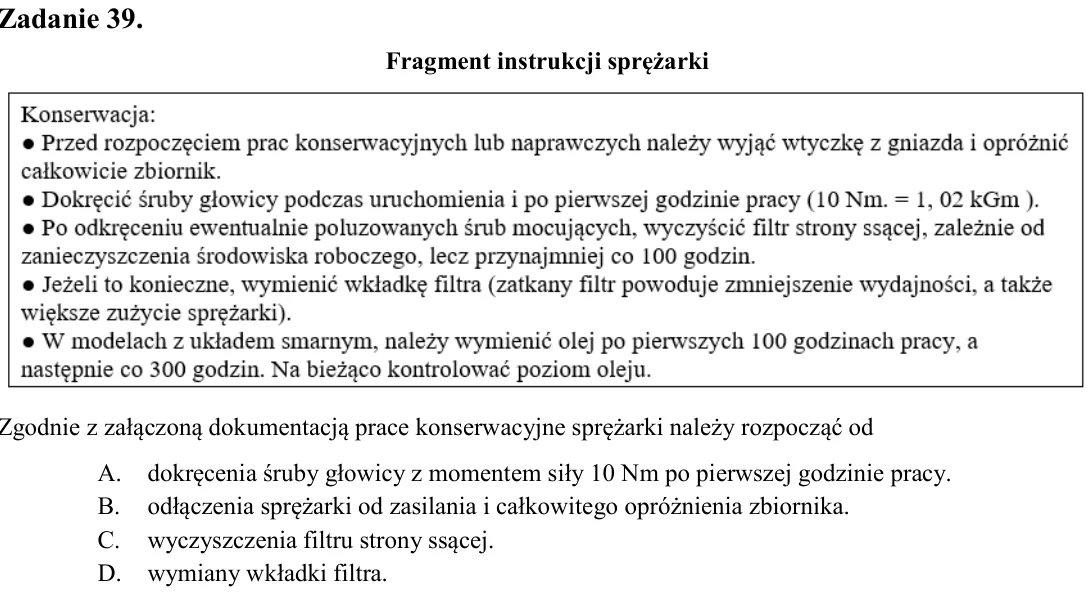

Zadanie 39. Fragment instrukcji sprężarki Zgodnie z załączoną dokumentacją prace konserwacyjne sprężarki należy rozpocząć od A. dokręcenia śruby głowicy z momentem siły 10 Nm po pierwszej godzinie pracy. B. odłączenia sp

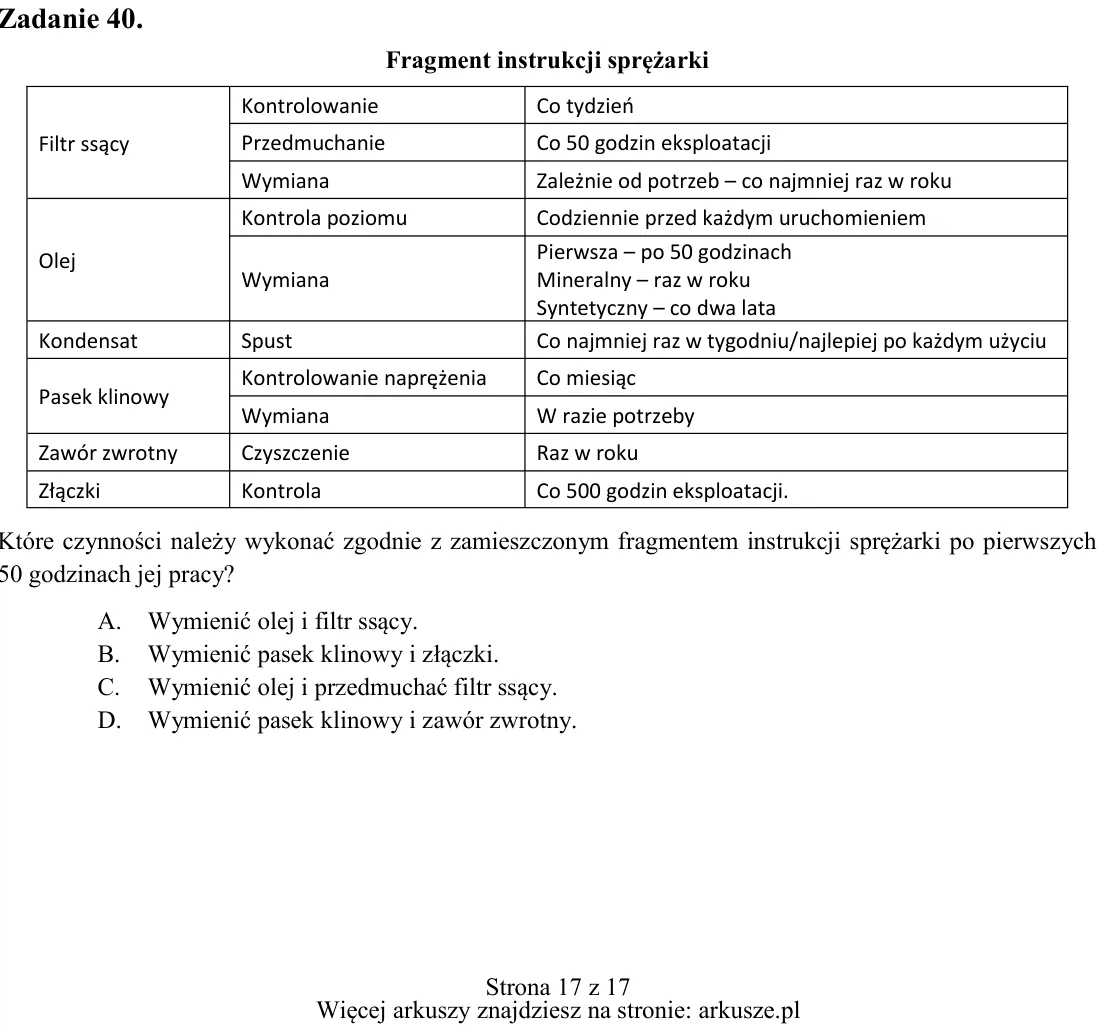

Zadanie 40. Fragment instrukcji sprężarki Które czynności należy wykonać zgodnie z zamieszczonym fragmentem instrukcji sprężarki po pierwszych 50 godzinach jej pracy? A. Wymienić olej i filtr ssący. B. Wymienić pasek kli
