M16 · Egzamin zawodowy · styczeń 2019

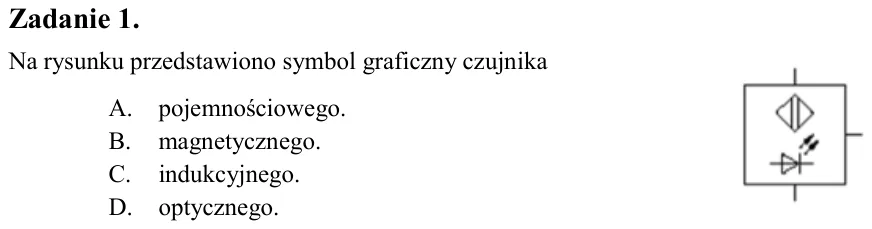

Zadanie 1. Na rysunku przedstawiono symbol graficzny czujnika A. pojemnościowego. B. magnetycznego. C. indukcyjnego. D. optycznego.

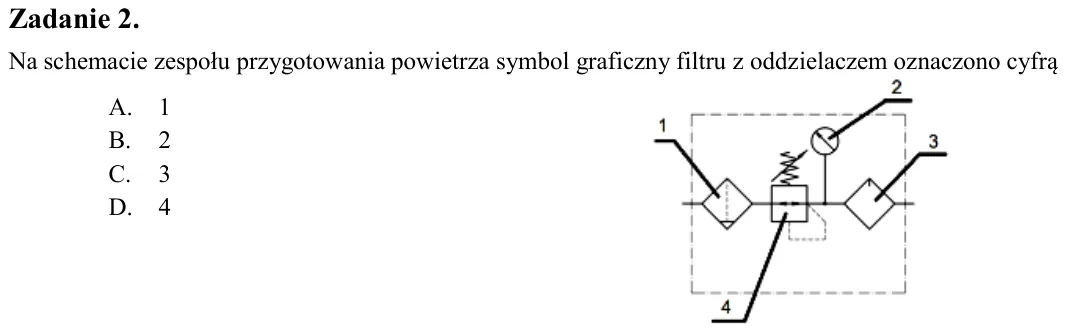

Zadanie 2. Na schemacie zespołu przygotowania powietrza symbol graficzny filtru z oddzielaczem oznaczono cyfrą A. 1 B. 2 C. 3 D. 4

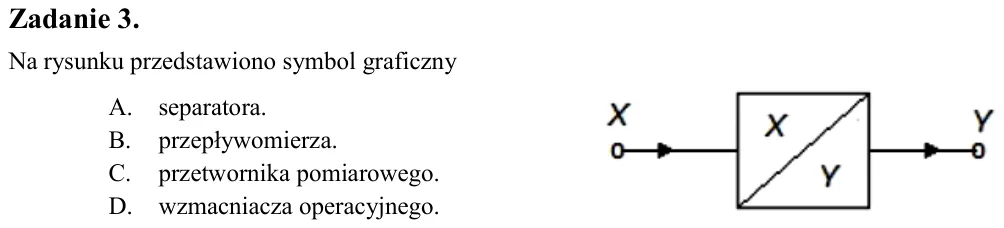

Zadanie 3. Na rysunku przedstawiono symbol graficzny A. separatora. B. przepływomierza. C. przetwornika pomiarowego. D. wzmacniacza operacyjnego.

Zadanie 4. Który rysunek przedstawia symbol graficzny zestyku przekaźnika czasowego o opóźnionym wyłączaniu?

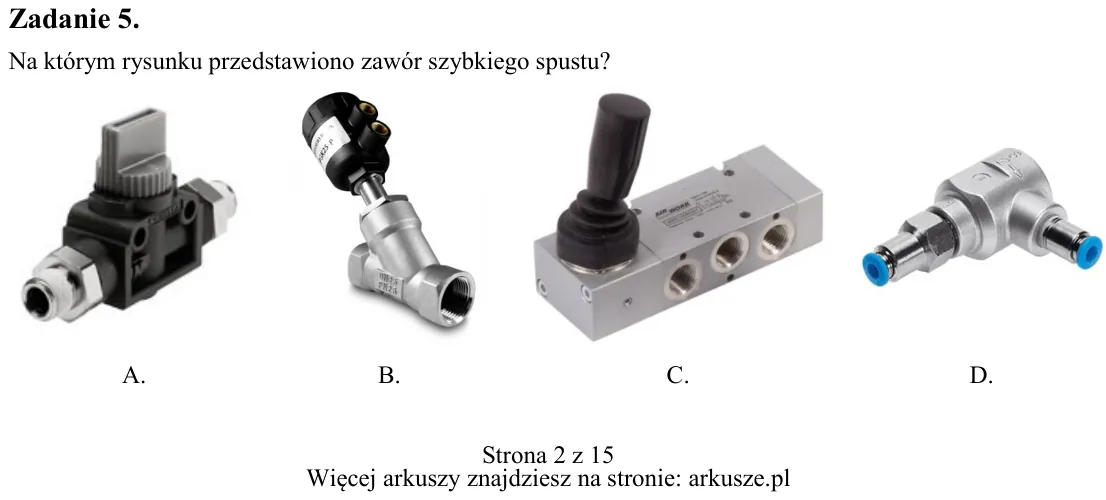

Zadanie 5. Na którym rysunku przedstawiono zawór szybkiego spustu? A. B. C. D. A. B. C. D.

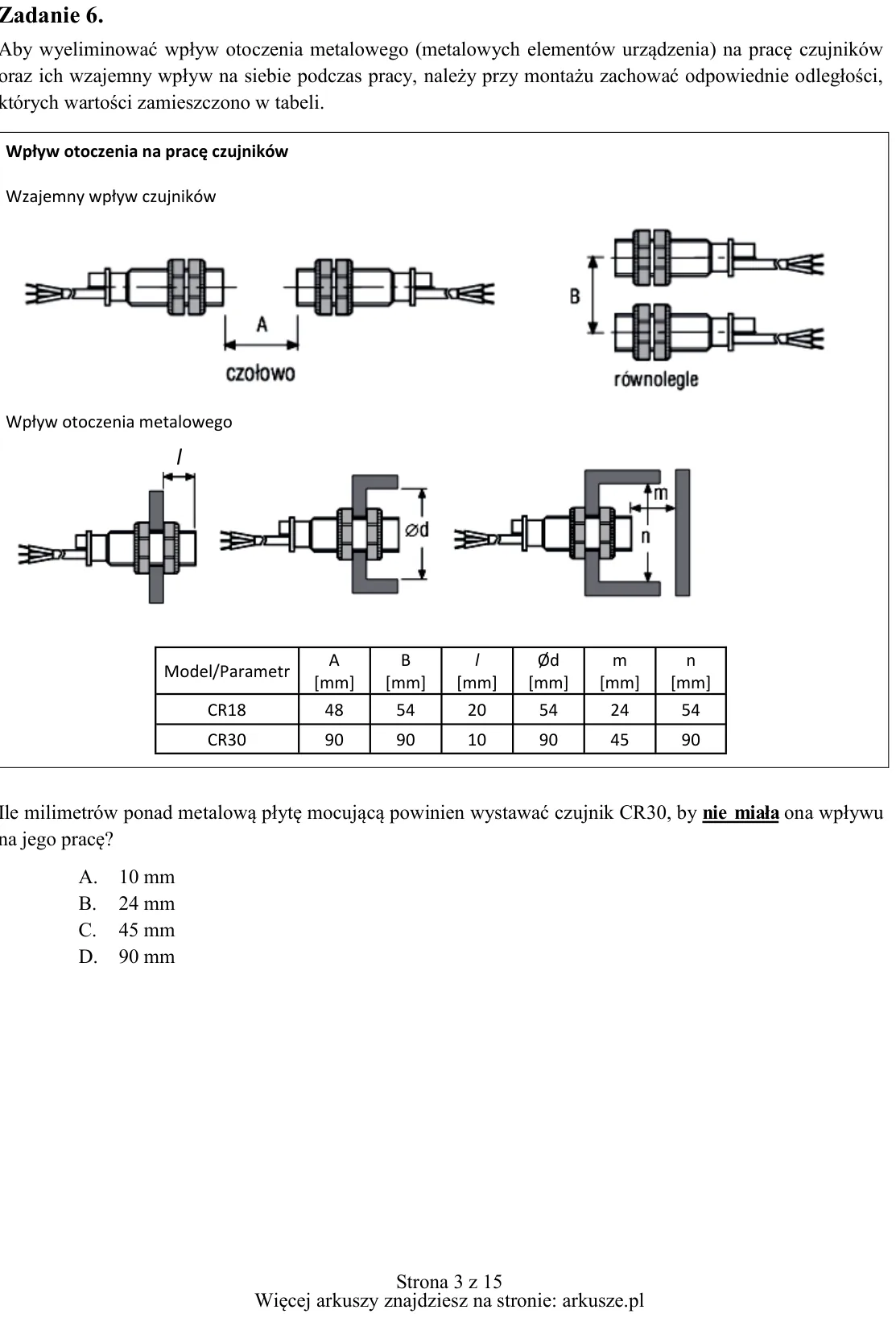

Zadanie 6. Aby wyeliminować wpływ otoczenia metalowego (metalowych elementów urządzenia) na pracę czujników oraz ich wzajemny wpływ na siebie podczas pracy, należy przy montażu zachować odpowiednie odległości, których wa

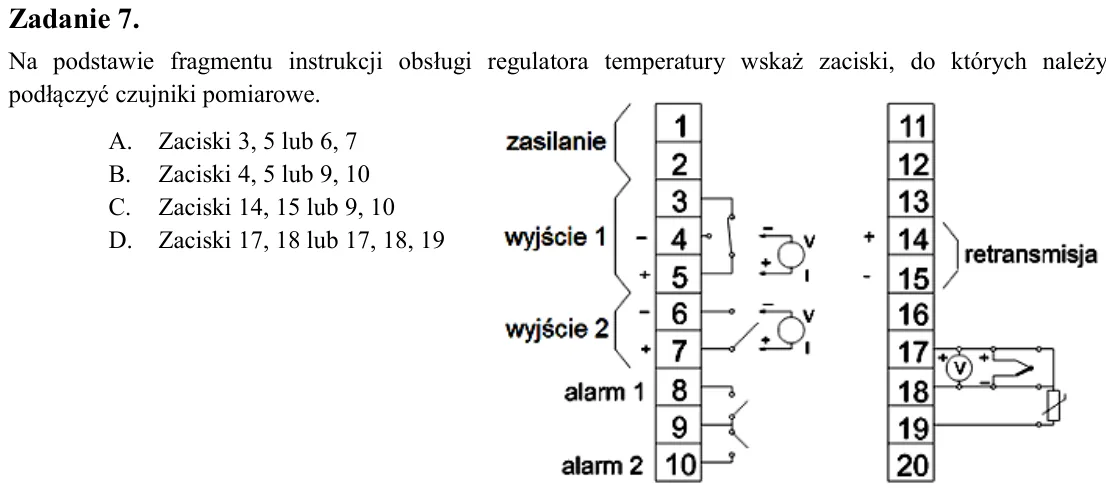

Zadanie 7. Na podstawie fragmentu instrukcji obsługi regulatora temperatury wskaż zaciski, do których należy podłączyć czujniki pomiarowe. A. Zaciski 3, 5 lub 6, 7 B. Zaciski 4, 5 lub 9, 10 C. Zaciski 14, 15 lub 9, 10 D.

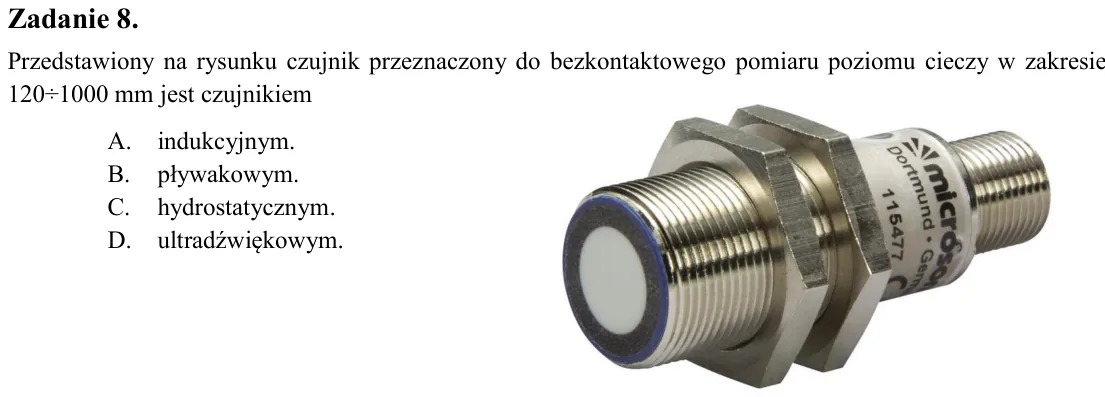

Zadanie 8. Przedstawiony na rysunku czujnik przeznaczony do bezkontaktowego pomiaru poziomu cieczy w zakresie 120÷1000 mm jest czujnikiem A. indukcyjnym. B. pływakowym. C. hydrostatycznym. D. ultradźwiękowym.

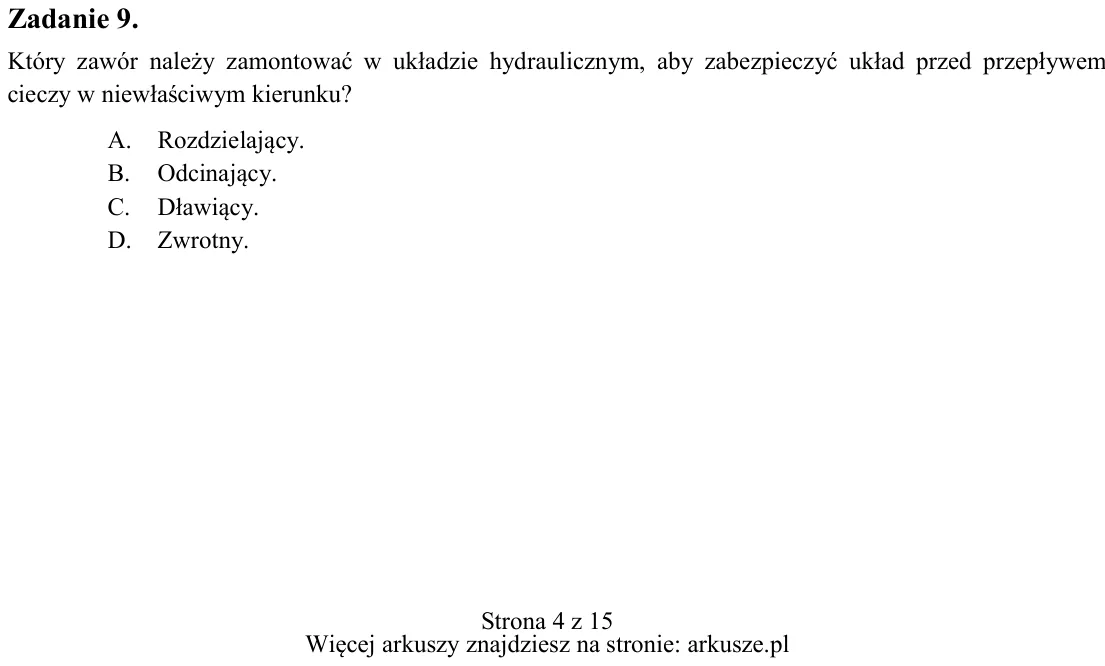

Zadanie 9. Który zawór należy zamontować w układzie hydraulicznym, aby zabezpieczyć układ przed przepływem cieczy w niewłaściwym kierunku? A. Rozdzielający. B. Odcinający. C. Dławiący. D. Zwrotny.

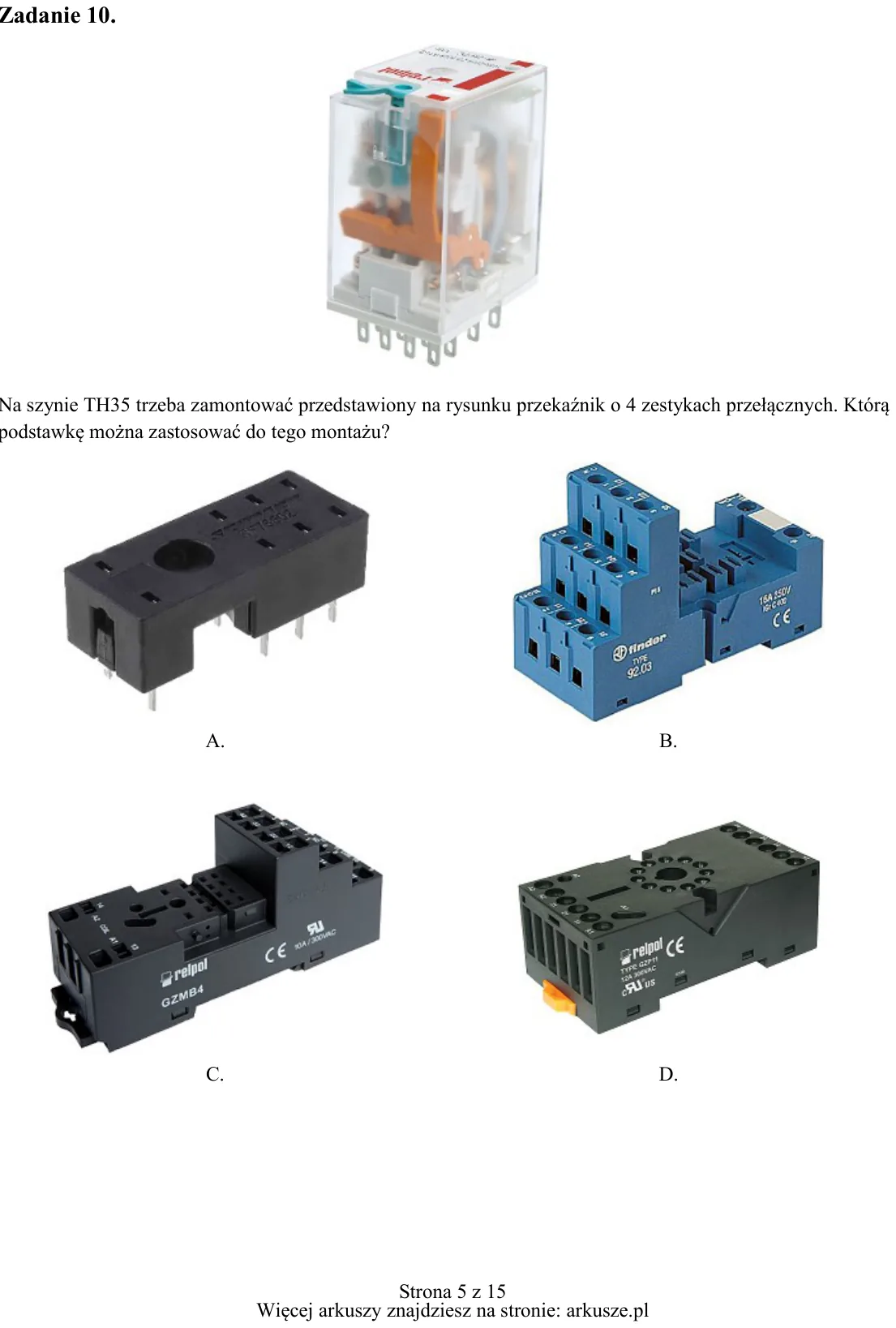

Zadanie 10. Na szynie TH35 trzeba zamontować przedstawiony na rysunku przekaźnik o 4 zestykach przełącznych. Którą podstawkę można zastosować do tego montażu? A. B. C. D.

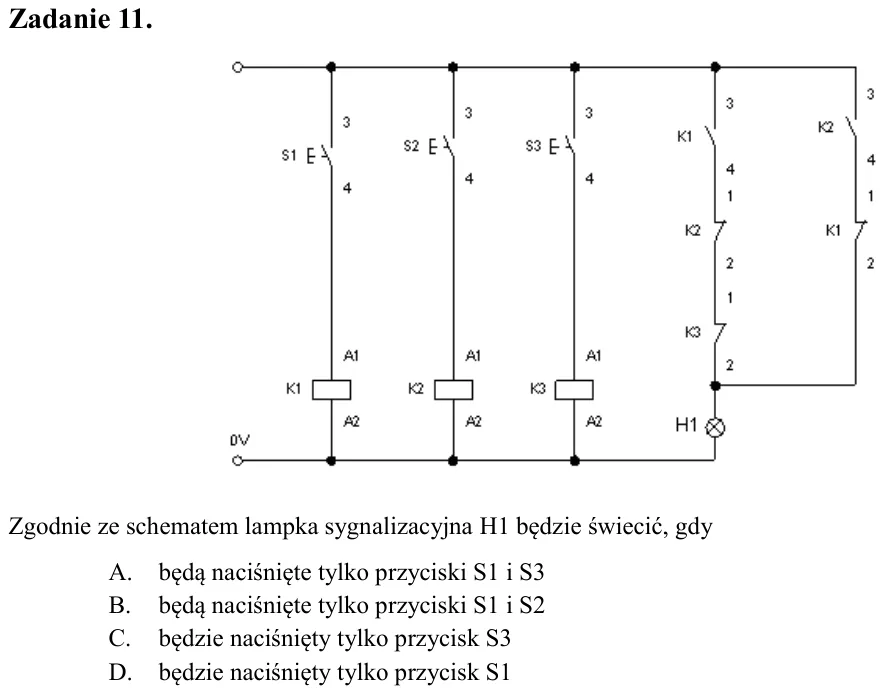

Zadanie 11. Zgodnie ze schematem lampka sygnalizacyjna H1 będzie świecić, gdy A. będą naciśnięte tylko przyciski S1 i S3 B. będą naciśnięte tylko przyciski S1 i S2 C. będzie naciśnięty tylko przycisk S3 D. będzie naciśni

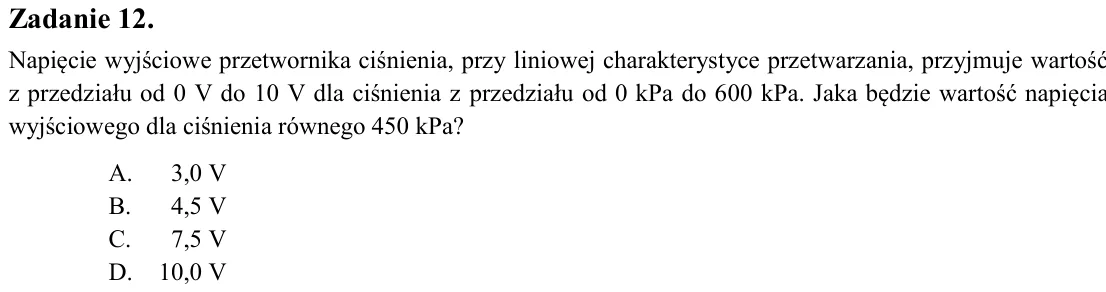

Zadanie 12. Napięcie wyjściowe przetwornika ciśnienia, przy liniowej charakterystyce przetwarzania, przyjmuje wartość z przedziału od 0 V do 10 V dla ciśnienia z przedziału od 0 kPa do 600 kPa. Jaka będzie wartość napięc

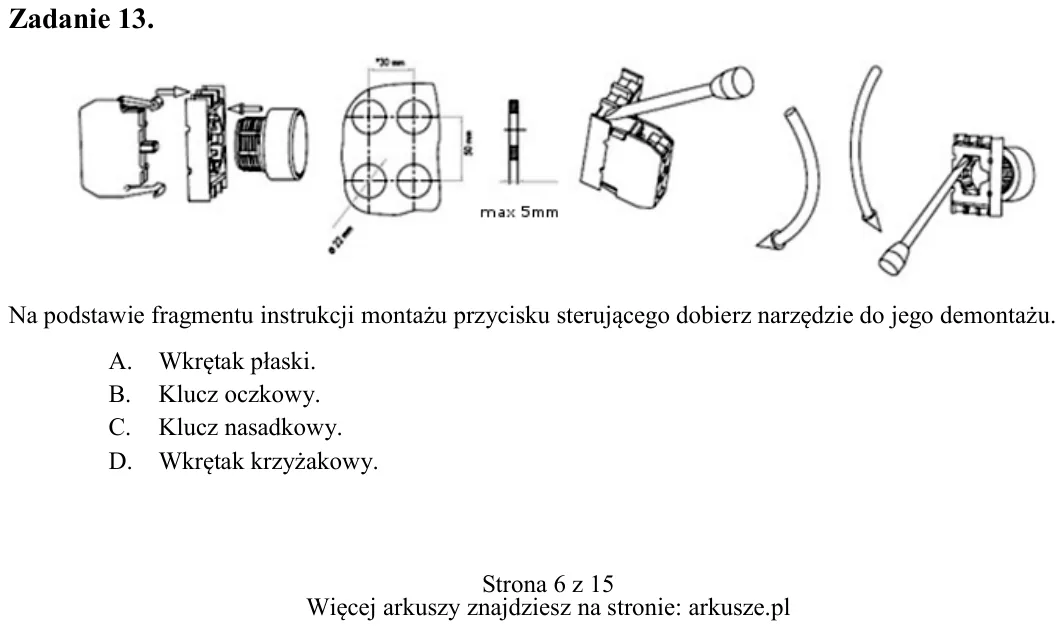

Zadanie 13. Na podstawie fragmentu instrukcji montażu przycisku sterującego dobierz narzędzie do jego demontażu. A. Wkrętak płaski. B. Klucz oczkowy. C. Klucz nasadkowy. D. Wkrętak krzyżakowy.

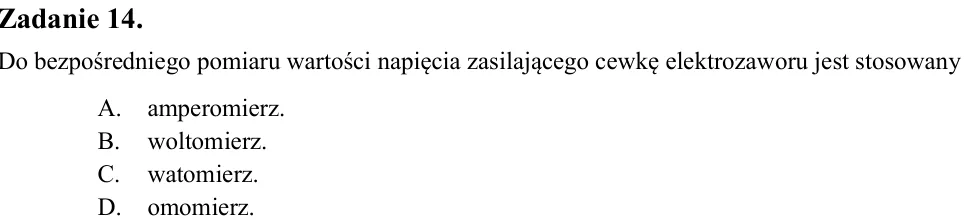

Zadanie 14. Do bezpośredniego pomiaru wartości napięcia zasilającego cewkę elektrozaworu jest stosowany A. amperomierz. B. woltomierz. C. watomierz. D. omomierz.

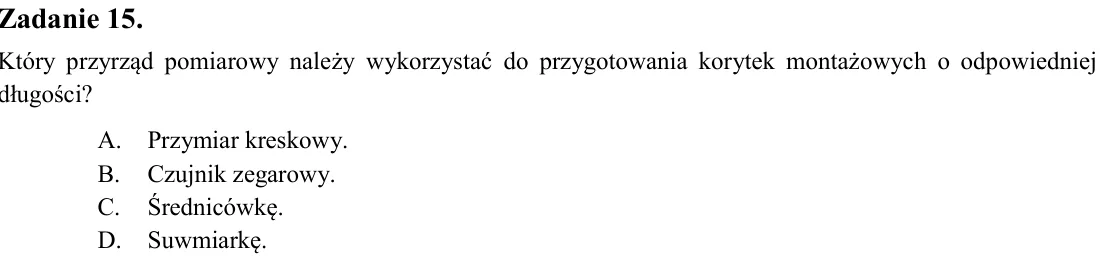

Zadanie 15. Który przyrząd pomiarowy należy wykorzystać do przygotowania korytek montażowych o odpowiedniej długości? A. Przymiar kreskowy. B. Czujnik zegarowy. C. Średnicówkę. D. Suwmiarkę.

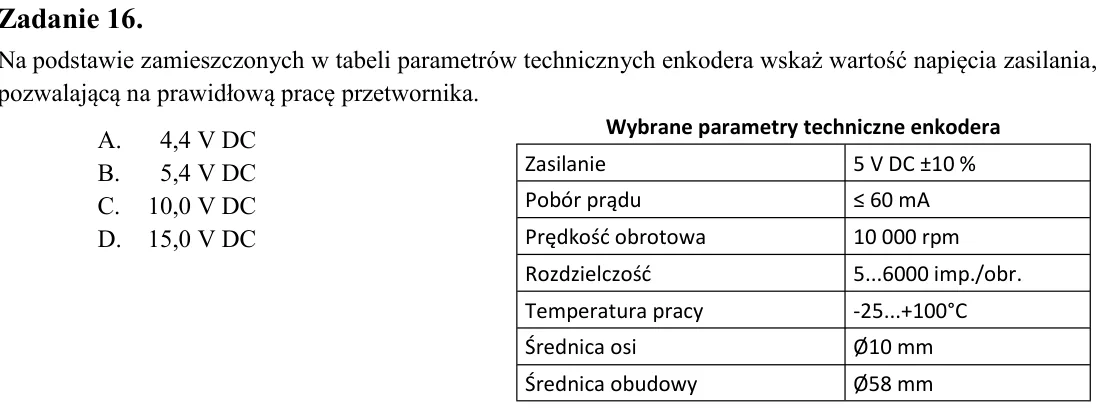

Zadanie 16. Na podstawie zamieszczonych w tabeli parametrów technicznych enkodera wskaż wartość napięcia zasilania, pozwalającą na prawidłową pracę przetwornika. A. 4,4 V DC B. 5,4 V DC C. 10,0 V DC D. 15,0 V DC

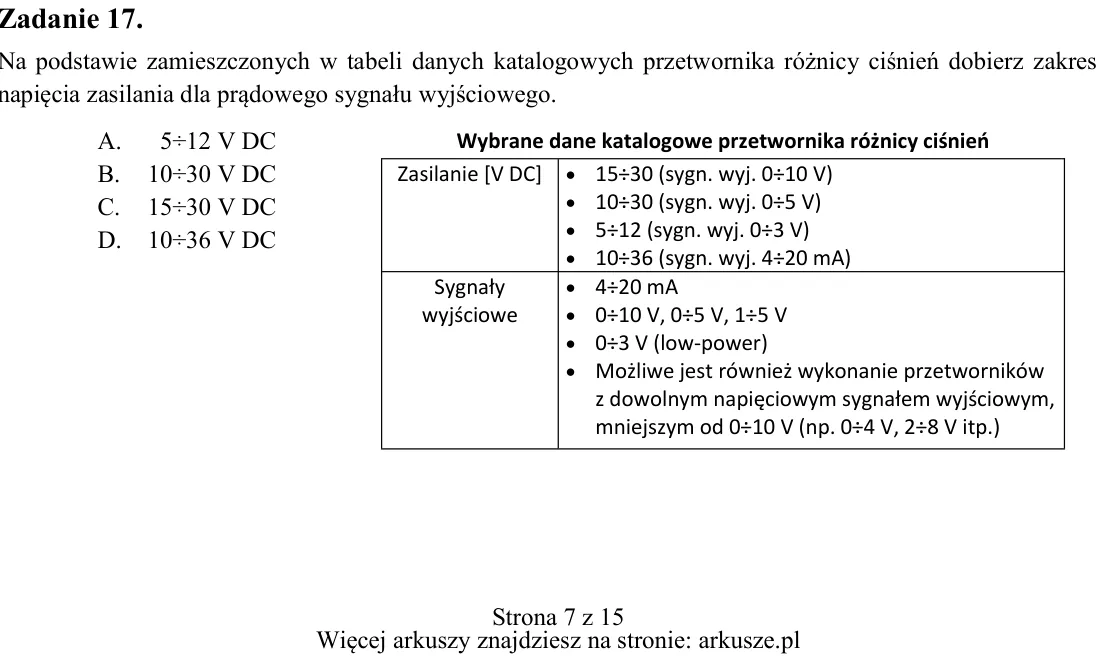

Zadanie 17. Na podstawie zamieszczonych w tabeli danych katalogowych przetwornika różnicy ciśnień dobierz zakres napięcia zasilania dla prądowego sygnału wyjściowego. A. 5÷12 V DC B. 10÷30 V DC C. 15÷30 V DC D. 10÷36 V D

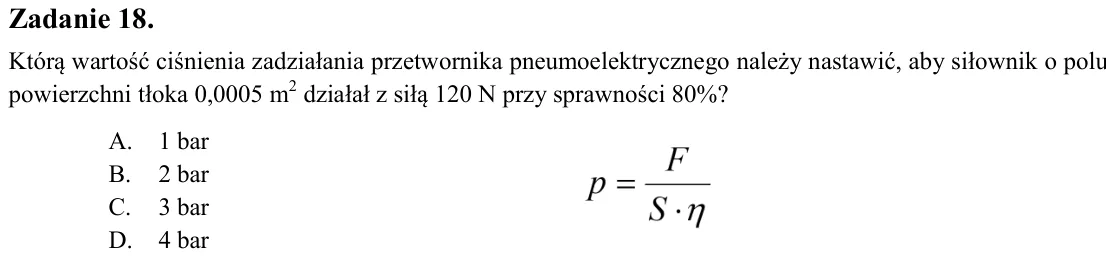

Zadanie 18. Którą wartość ciśnienia zadziałania przetwornika pneumoelektrycznego należy nastawić, aby siłownik o polu powierzchni tłoka 0,0005 m2 działał z siłą 120 N przy sprawności 80%? A. 1 bar B. 2 bar C. 3 bar D. 4

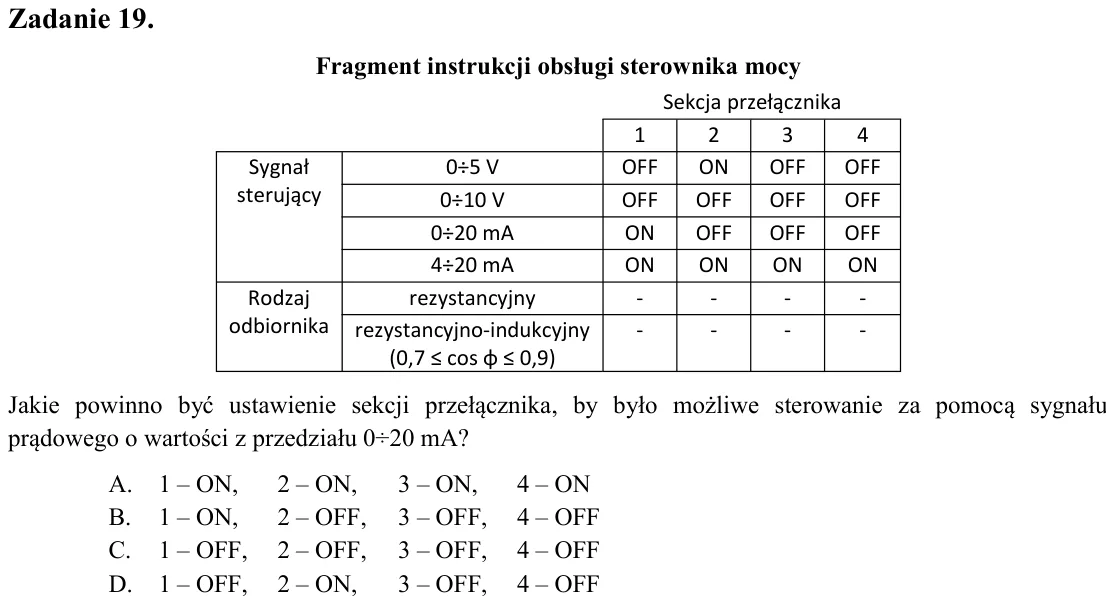

Zadanie 19. Jakie powinno być ustawienie sekcji przełącznika, by było możliwe sterowanie za pomocą sygnału prądowego o wartości z przedziału 0÷20 mA? A. 1 - ON, 2 - ON, 3 - ON, 4 - ON B. 1 - ON, 2 - OFF, 3 - OFF, 4 - OFF

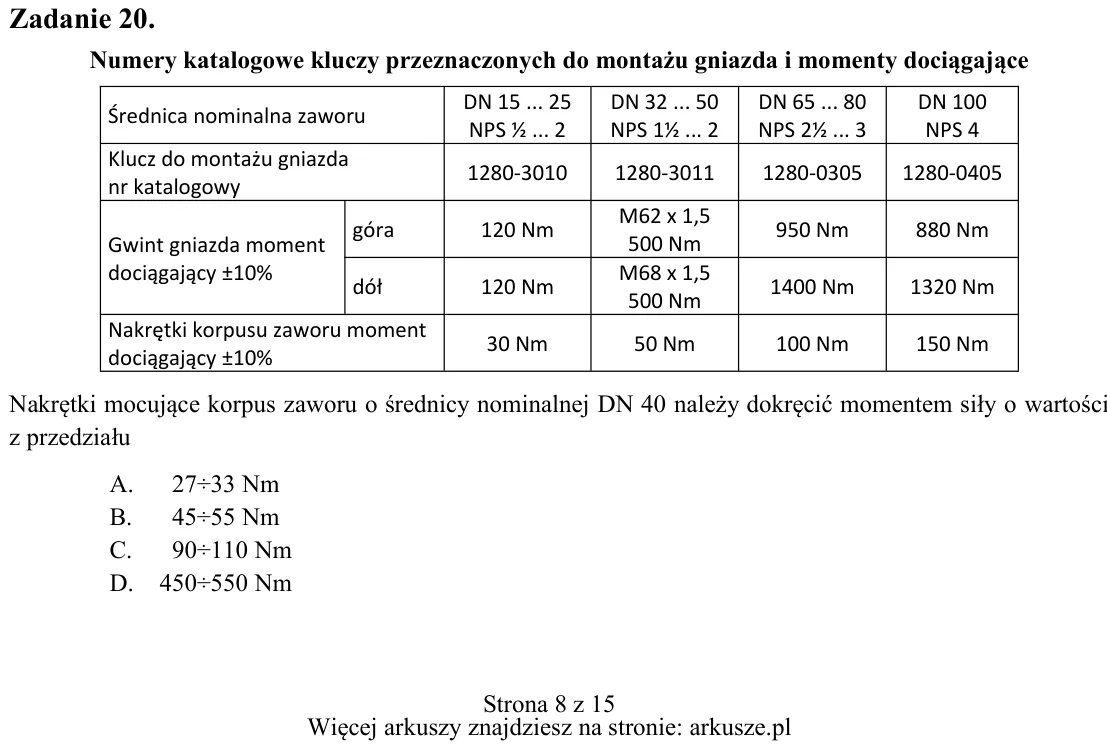

Zadanie 20. Numery katalogowe kluczy przeznaczonych do montażu gniazda i momenty dociągające Nakrętki mocujące korpus zaworu o średnicy nominalnej DN 40 należy dokręcić momentem siły o wartości z przedziału A. 27÷33 Nm B

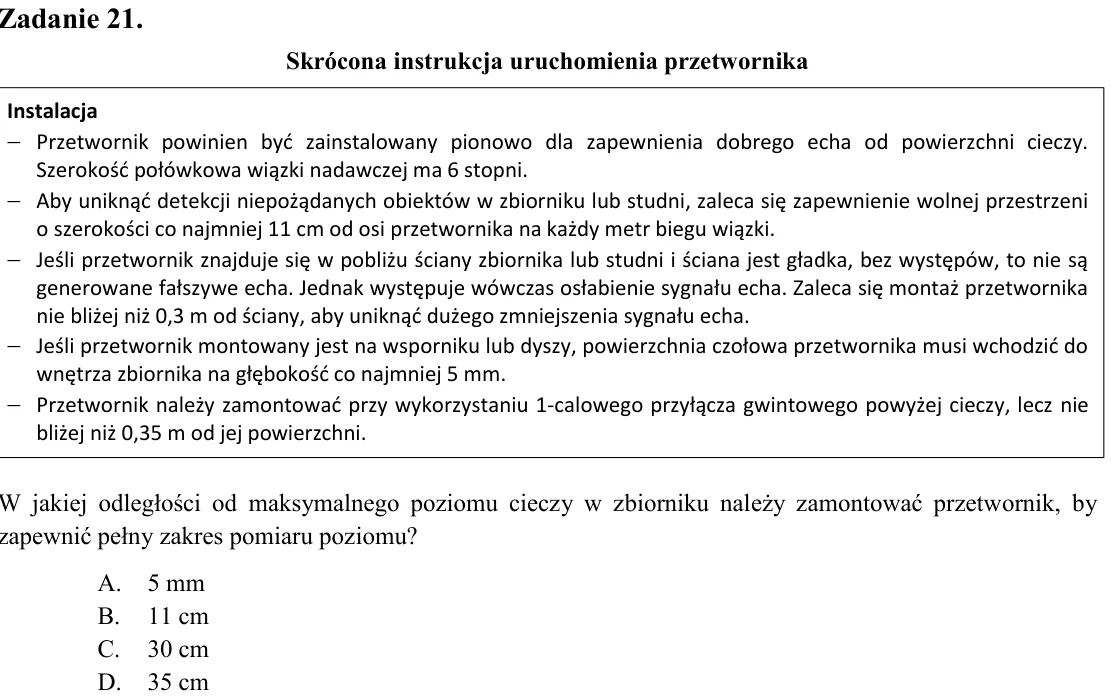

Zadanie 21. Skrócona instrukcja uruchomienia przetwornika W jakiej odległości od maksymalnego poziomu cieczy w zbiorniku należy zamontować przetwornik, by zapewnić pełny zakres pomiaru poziomu? A. 5 mm B. 11 cm C. 30 cm

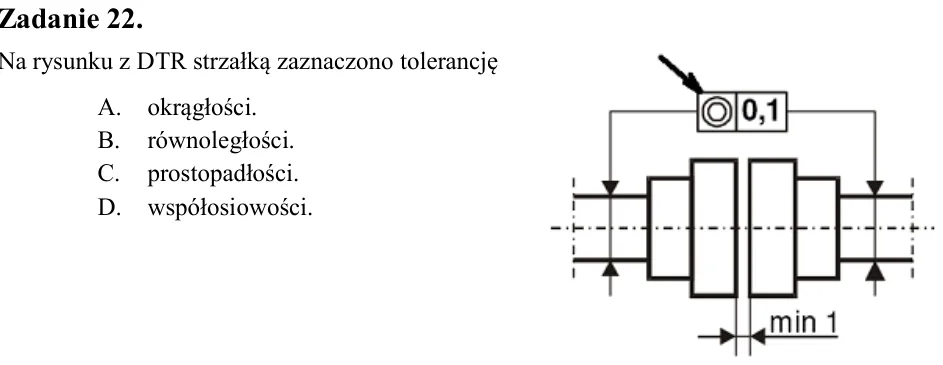

Zadanie 22. Na rysunku z DTR strzałką zaznaczono tolerancję A. okrągłości. B. równoległości. C. prostopadłości. D. współosiowości.

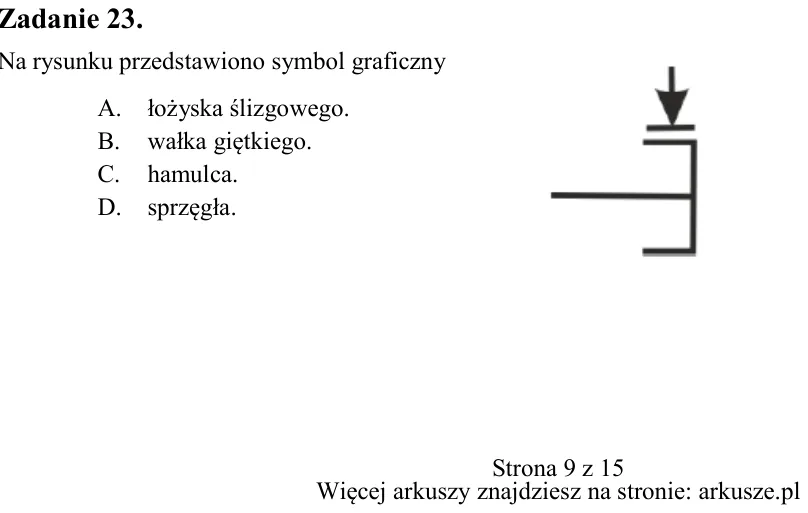

Zadanie 23. Na rysunku przedstawiono symbol graficzny A. łożyska ślizgowego. B. wałka giętkiego. C. hamulca. D. sprzęgła. Instalacja  Przetwornik powinien być zainstalowany pionowo dla zapewnienia dobrego echa od powier

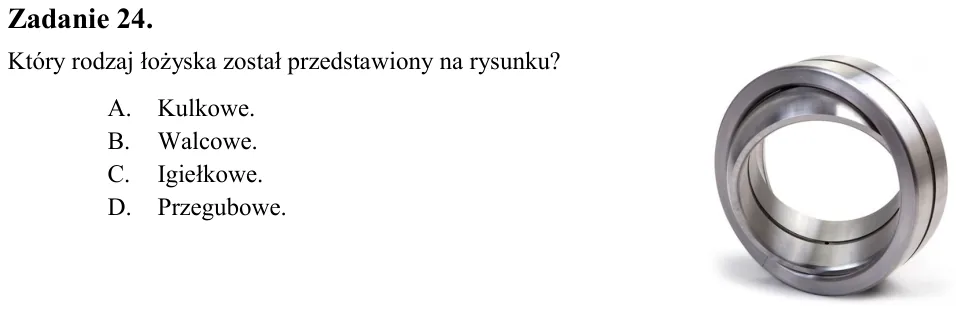

Zadanie 24. Który rodzaj łożyska został przedstawiony na rysunku? A. Kulkowe. B. Walcowe. C. Igiełkowe. D. Przegubowe.

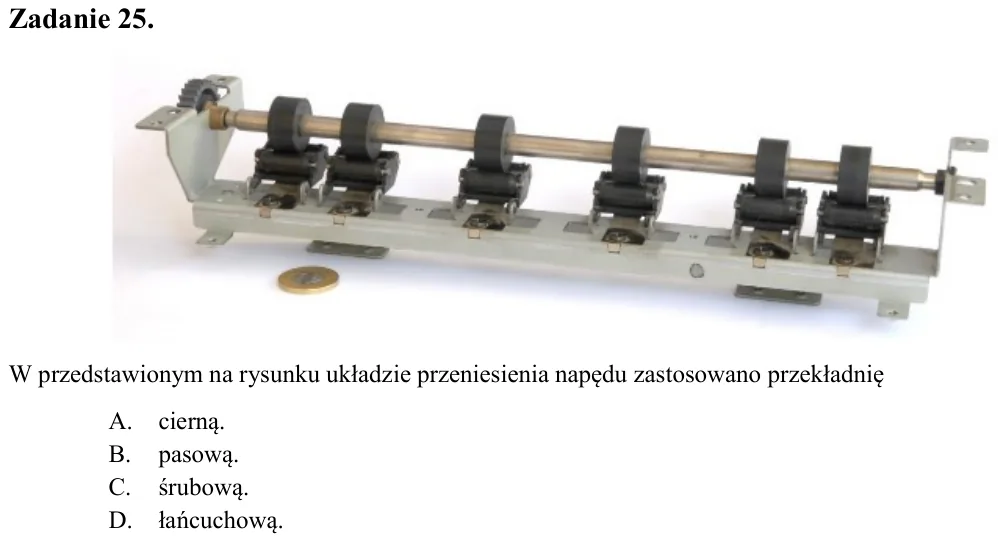

Zadanie 25. W przedstawionym na rysunku układzie przeniesienia napędu zastosowano przekładnię A. cierną. B. pasową. C. śrubową. D. łańcuchową.

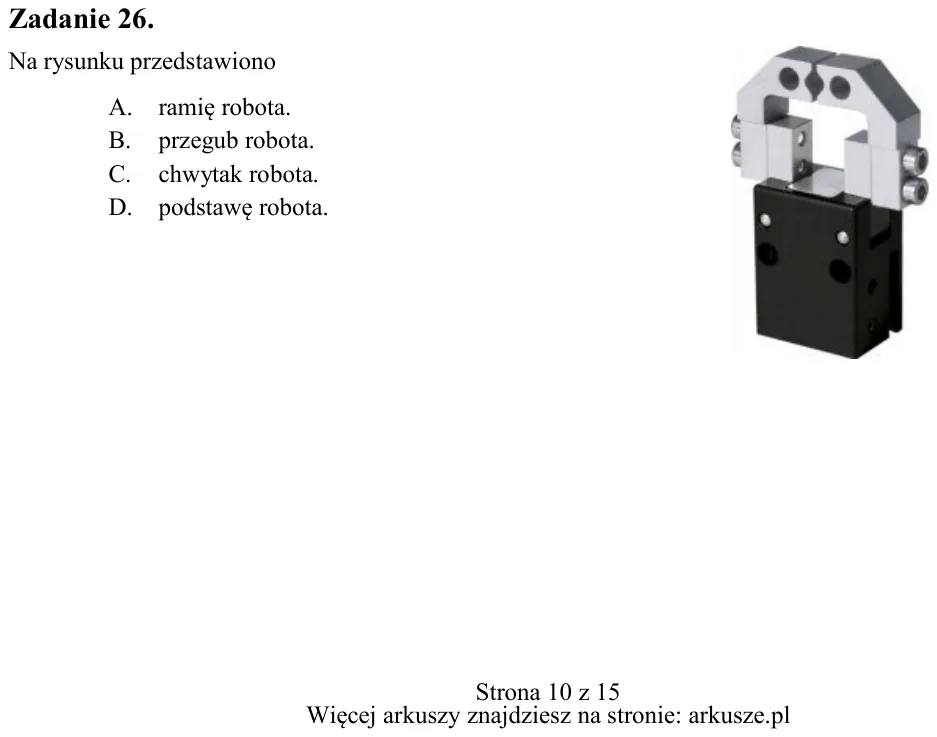

Zadanie 26. Na rysunku przedstawiono A. ramię robota. B. przegub robota. C. chwytak robota. D. podstawę robota.

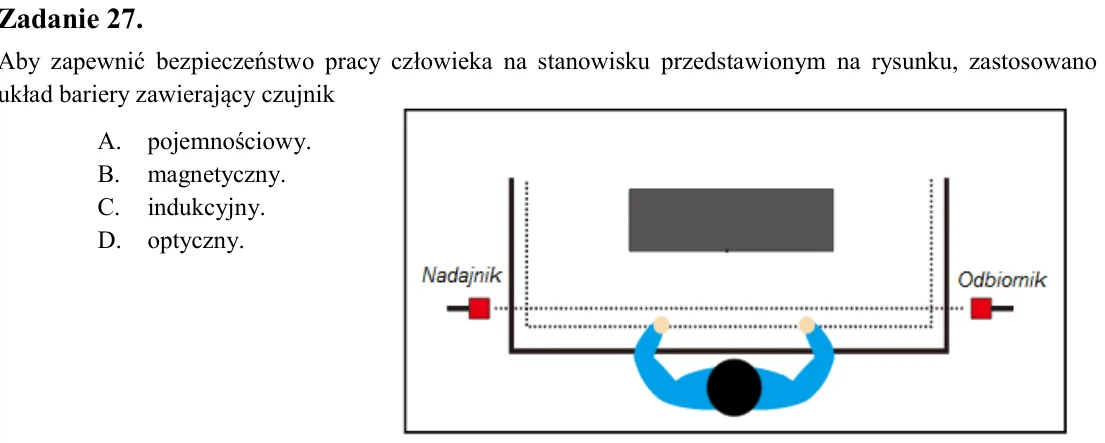

Zadanie 27. Aby zapewnić bezpieczeństwo pracy człowieka na stanowisku przedstawionym na rysunku, zastosowano układ bariery zawierający czujnik A. pojemnościowy. B. magnetyczny. C. indukcyjny. D. optyczny.

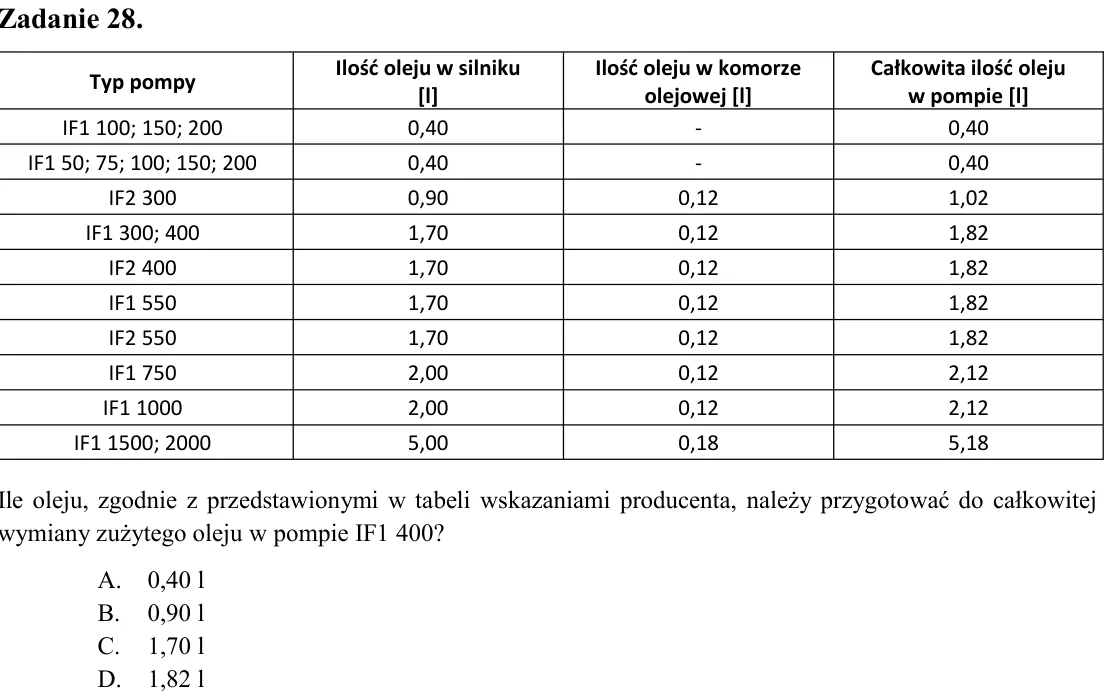

Zadanie 28. Ile oleju, zgodnie z przedstawionymi w tabeli wskazaniami producenta, należy przygotować do całkowitej wymiany zużytego oleju w pompie IF1 400? A. 0,40 l B. 0,90 l C. 1,70 l D. 1,82 l

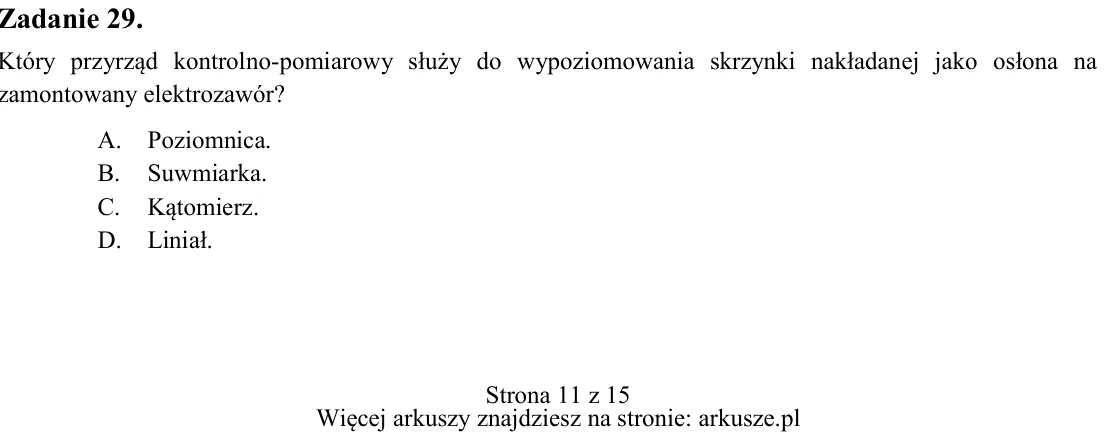

Zadanie 29. Który przyrząd kontrolno-pomiarowy służy do wypoziomowania skrzynki nakładanej jako osłona na zamontowany elektrozawór? A. Poziomnica. B. Suwmiarka. C. Kątomierz. D. Liniał. Typ pompy Ilość oleju w silniku [l

Zadanie 30. Płaskość powierzchni sprawdza się za pomocą A. liniału krawędziowego. B. przymiaru kreskowego. C. szczelinomierza. D. kątomierza.

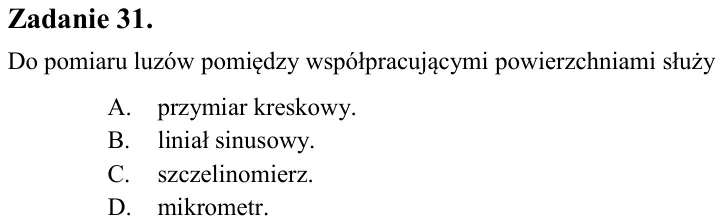

Zadanie 31. Do pomiaru luzów pomiędzy współpracującymi powierzchniami służy A. przymiar kreskowy. B. liniał sinusowy. C. szczelinomierz. D. mikrometr.

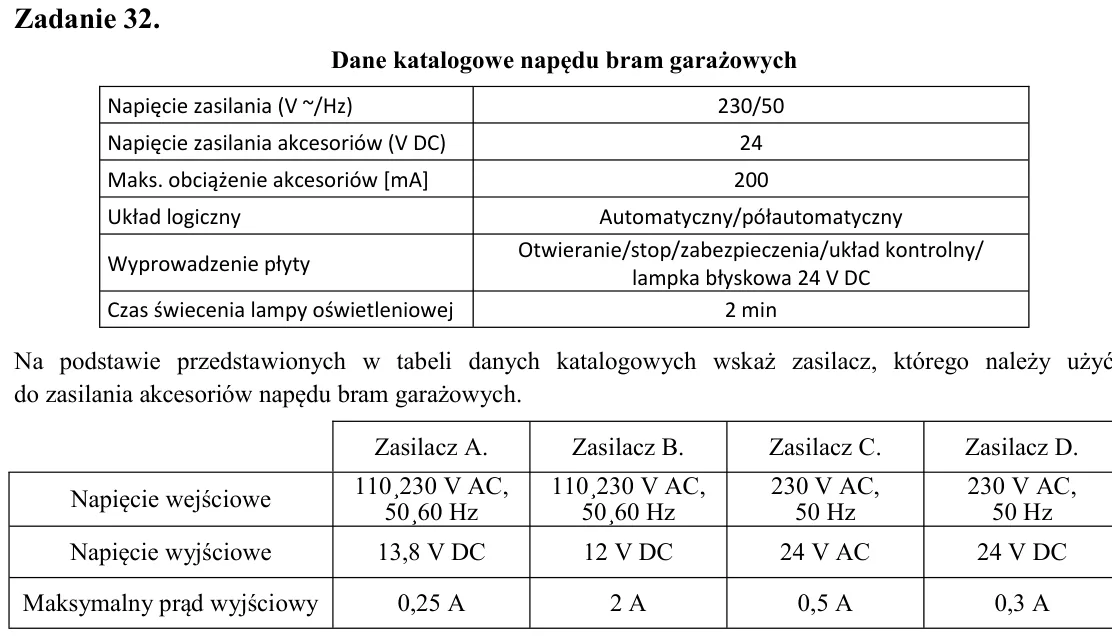

Zadanie 32. Dane katalogowe napędu bram garażowych Na podstawie przedstawionych w tabeli danych katalogowych wskaż zasilacz, którego należy użyć do zasilania akcesoriów napędu bram garażowych.

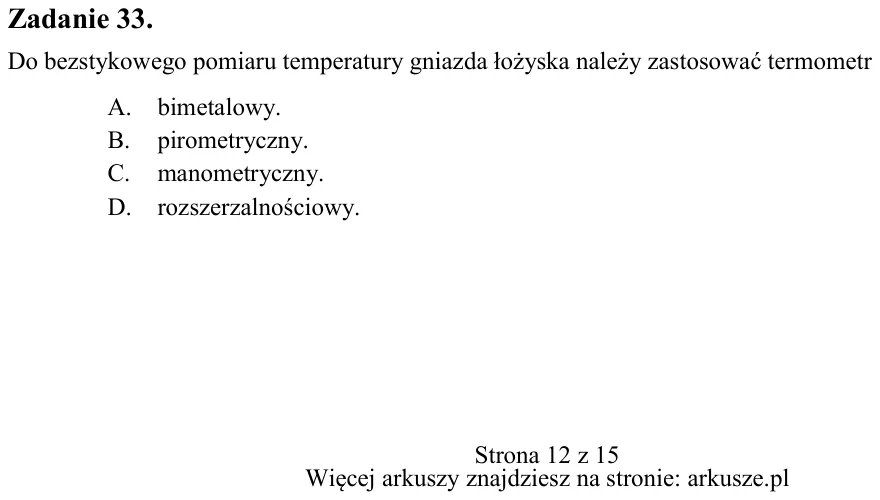

Zadanie 33. Do bezstykowego pomiaru temperatury gniazda łożyska należy zastosować termometr A. bimetalowy. B. pirometryczny. C. manometryczny. D. rozszerzalnościowy. Napięcie zasilania (V ~/Hz) 230/50 Napięcie zasilania

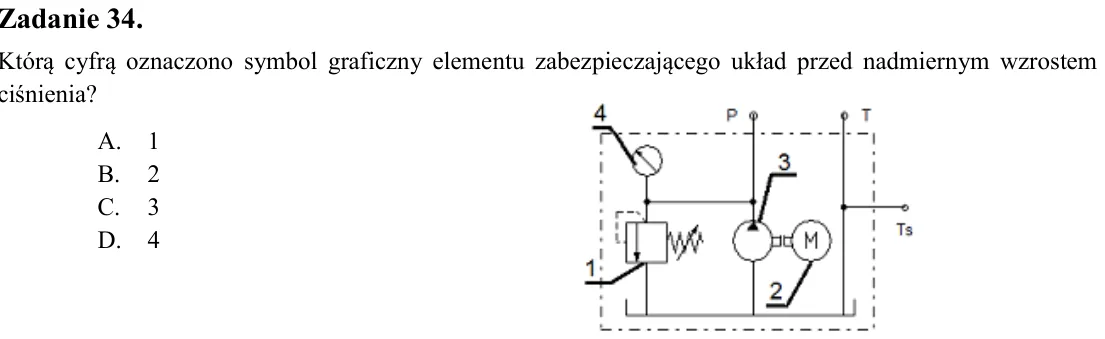

Zadanie 34. Którą cyfrą oznaczono symbol graficzny elementu zabezpieczającego układ przed nadmiernym wzrostem ciśnienia? A. 1 B. 2 C. 3 D. 4

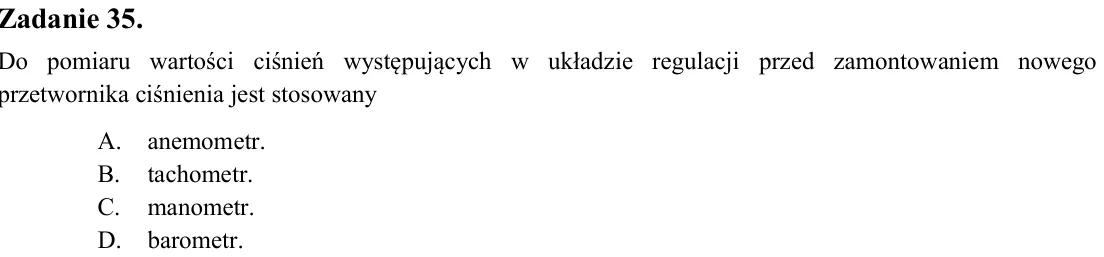

Zadanie 35. Do pomiaru wartości ciśnień występujących w układzie regulacji przed zamontowaniem nowego przetwornika ciśnienia jest stosowany A. anemometr. B. tachometr. C. manometr. D. barometr.

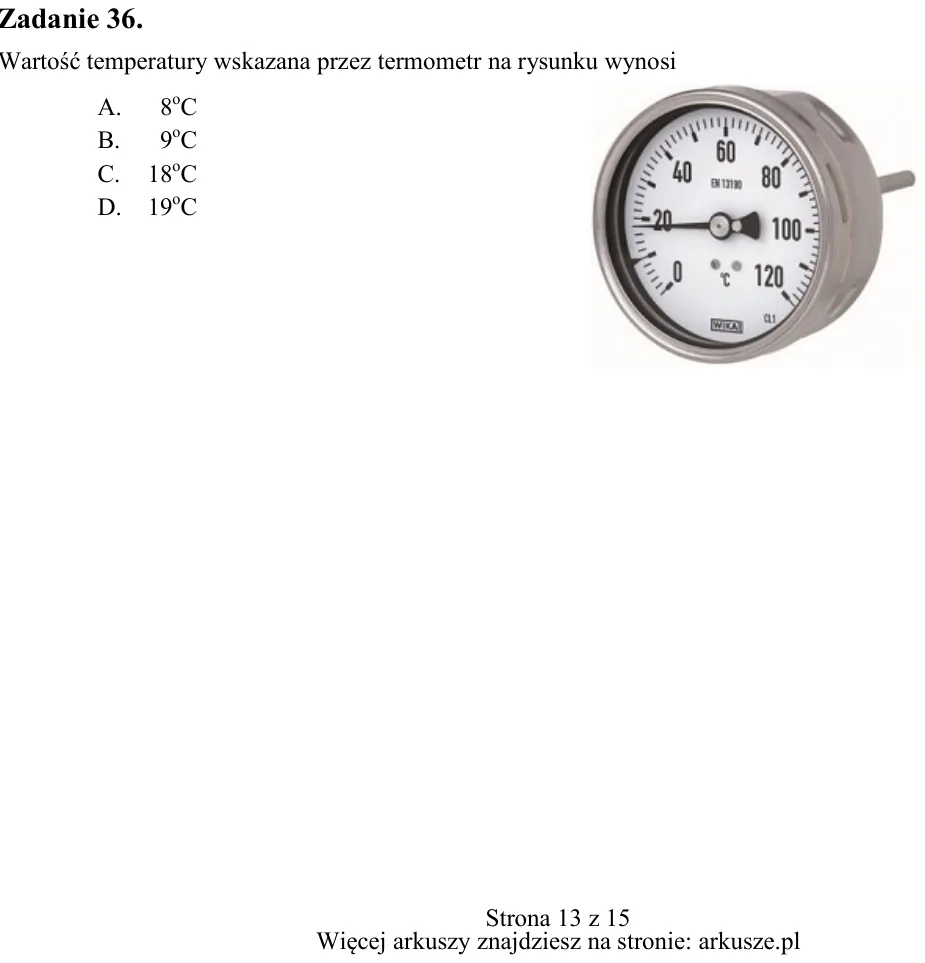

Zadanie 36. Wartość temperatury wskazana przez termometr na rysunku wynosi A. 8oC B. 9oC C. 18oC D. 19oC

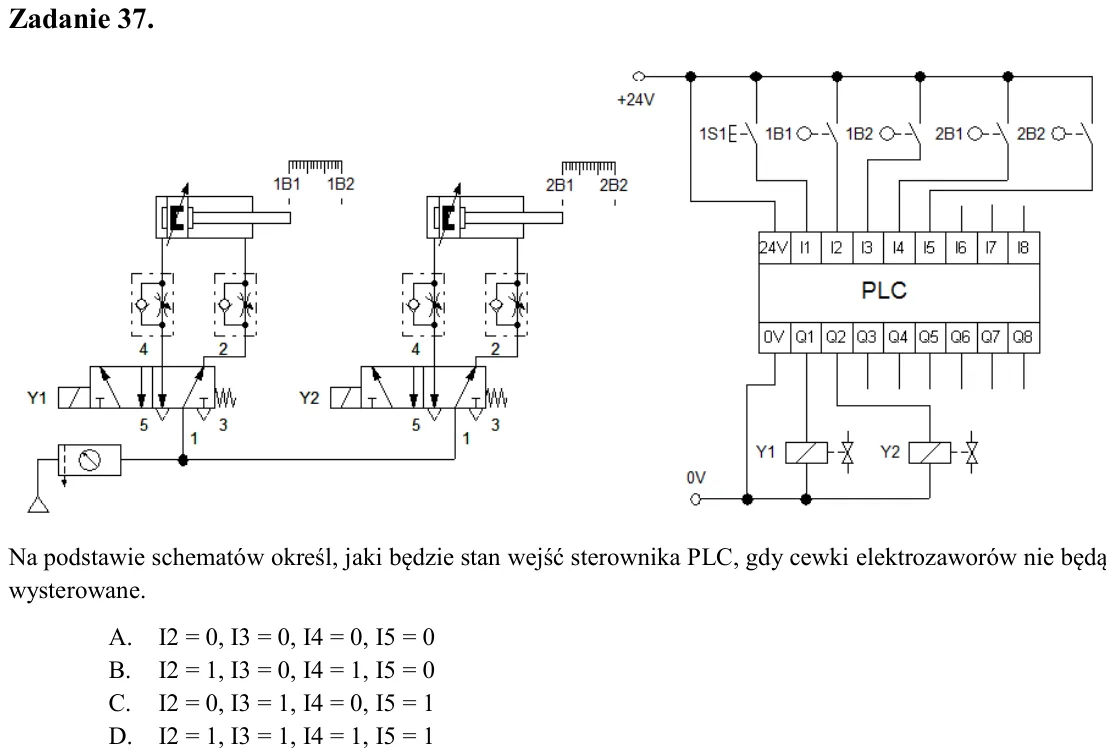

Zadanie 37. Na podstawie schematów określ, jaki będzie stan wejść sterownika PLC, gdy cewki elektrozaworów nie będą wysterowane. A. I2 = 0, I3 = 0, I4 = 0, I5 = 0 B. I2 = 1, I3 = 0, I4 = 1, I5 = 0 C. I2 = 0, I3 = 1, I4 =

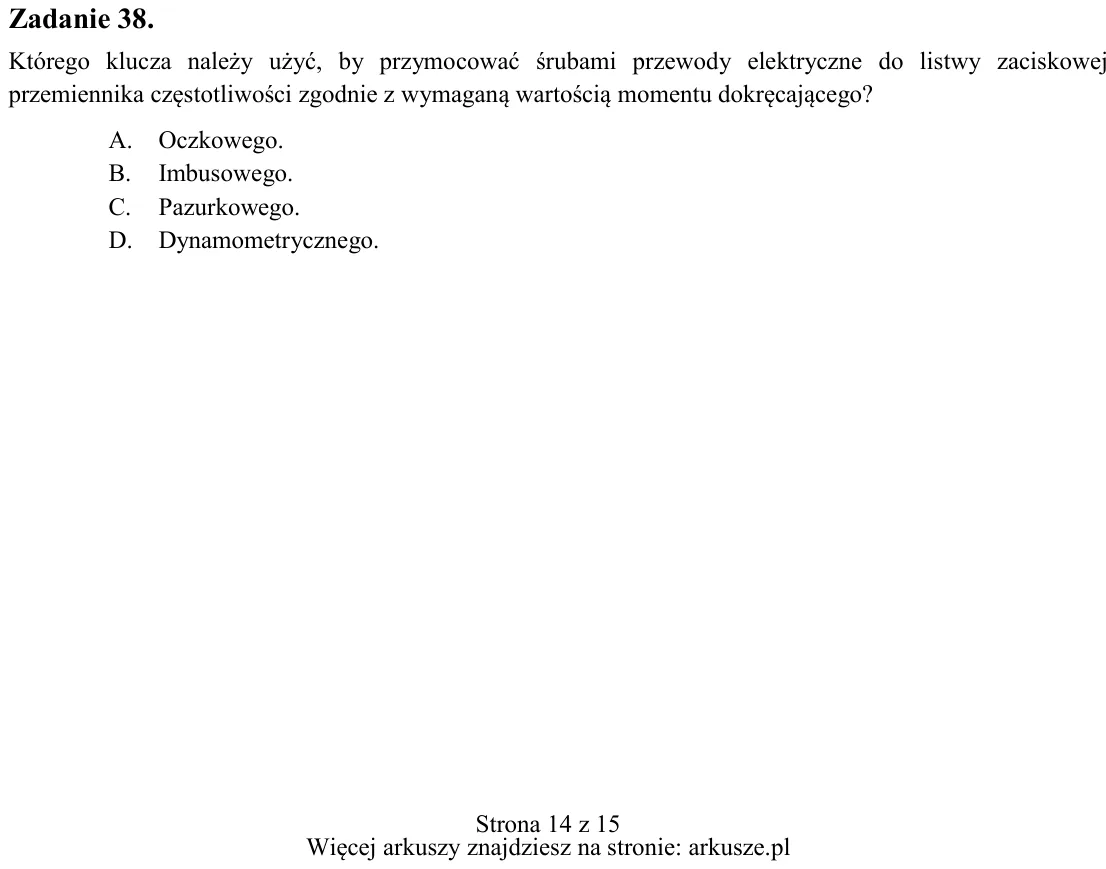

Zadanie 38. Którego klucza należy użyć, by przymocować śrubami przewody elektryczne do listwy zaciskowej przemiennika częstotliwości zgodnie z wymaganą wartością momentu dokręcającego? A. Oczkowego. B. Imbusowego. C. Paz

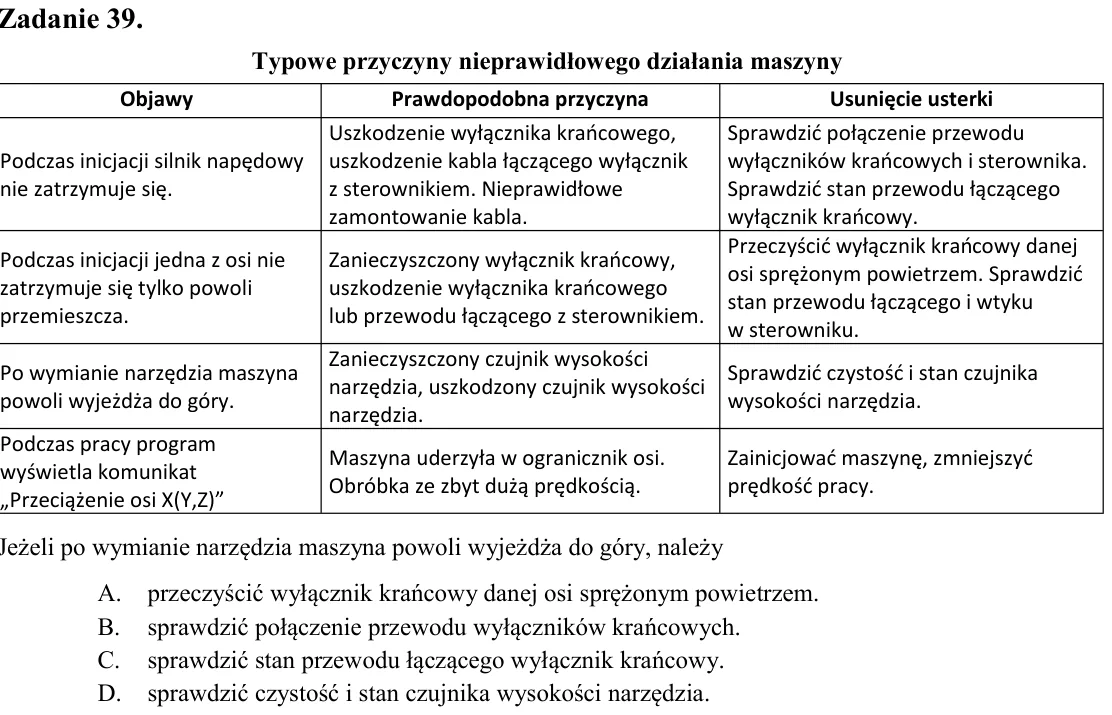

Zadanie 39. Typowe przyczyny nieprawidłowego działania maszyny Jeżeli po wymianie narzędzia maszyna powoli wyjeżdża do góry, należy A. przeczyścić wyłącznik krańcowy danej osi sprężonym powietrzem. B. sprawdzić połączeni

Zadanie 40. Które czynności należy wykonać podczas przeprowadzania próby szczelności układu hydraulicznego po jego zmontowaniu? Objawy Prawdopodobna przyczyna Usunięcie usterki Podczas inicjacji silnik napędowy nie zatrz
