M17 · Egzamin zawodowy · czerwiec 2014

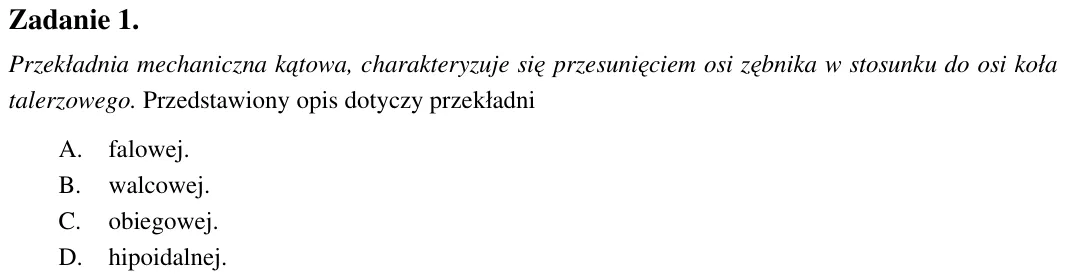

Zadanie 1. Przekładnia mechaniczna kątowa, charakteryzuje się przesunięciem osi zębnika w stosunku do osi koła talerzowego. Przedstawiony opis dotyczy przekładni A. falowej. B. walcowej. C. obiegowej. D. hipoidalnej.

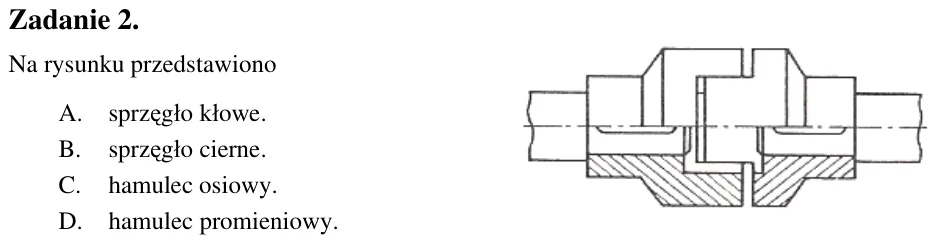

Zadanie 2. Na rysunku przedstawiono A. sprzęgło kłowe. B. sprzęgło cierne. C. hamulec osiowy. D. hamulec promieniowy.

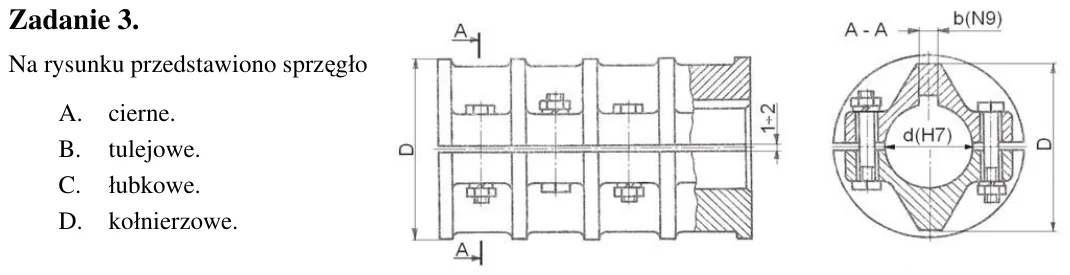

Zadanie 3. Na rysunku przedstawiono sprzęgło A. cierne. B. tulejowe. C. łubkowe. D. kołnierzowe.

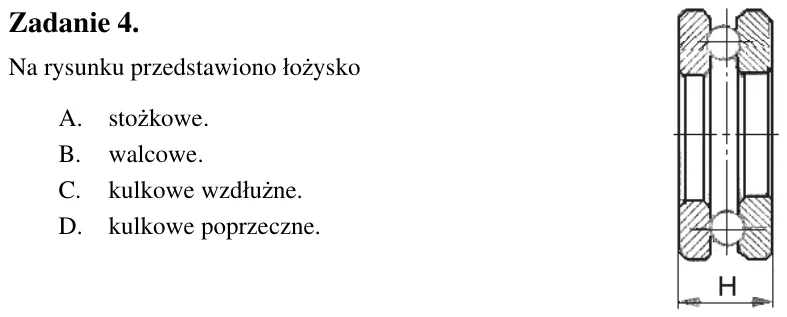

Zadanie 4. Na rysunku przedstawiono łożysko A. stożkowe. B. walcowe. C. kulkowe wzdłużne. D. kulkowe poprzeczne.

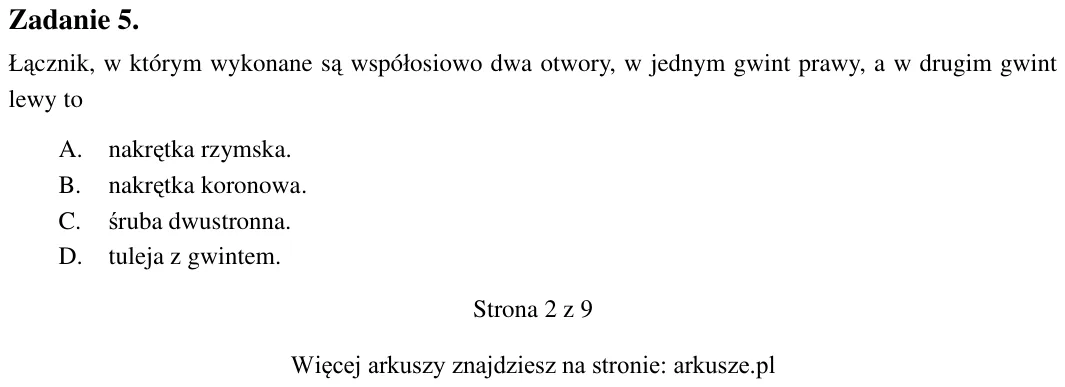

Zadanie 5. Łącznik, w którym wykonane są współosiowo dwa otwory, w jednym gwint prawy, a w drugim gwint lewy to A. nakrętka rzymska. B. nakrętka koronowa. C. śruba dwustronna. D. tuleja z gwintem.

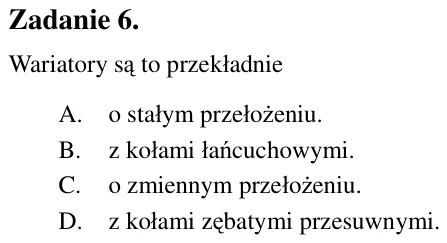

Zadanie 6. Wariatory są to przekładnie A. o stałym przełożeniu. B. z kołami łańcuchowymi. C. o zmiennym przełożeniu. D. z kołami zębatymi przesuwnymi.

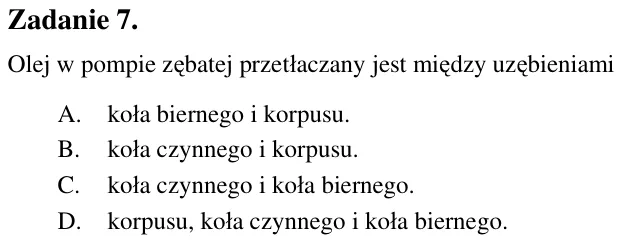

Zadanie 7. Olej w pompie zębatej przetłaczany jest między uzębieniami A. koła biernego i korpusu. B. koła czynnego i korpusu. C. koła czynnego i koła biernego. D. korpusu, koła czynnego i koła biernego.

Zadanie 8. Ruch roboczy łopatek w pompie łopatkowej, to ruch A. posuwisty. B. obrotowy. C. wahadłowy. D. posuwisto-zwrotny.

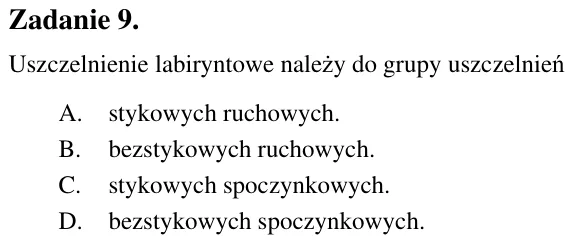

Zadanie 9. Uszczelnienie labiryntowe należy do grupy uszczelnień A. stykowych ruchowych. B. bezstykowych ruchowych. C. stykowych spoczynkowych. D. bezstykowych spoczynkowych.

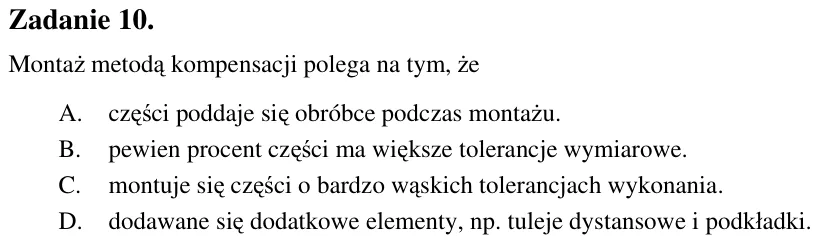

Zadanie 10. Montaż metodą kompensacji polega na tym, że A. części poddaje się obróbce podczas montażu. B. pewien procent części ma większe tolerancje wymiarowe. C. montuje się części o bardzo wąskich tolerancjach wykonan

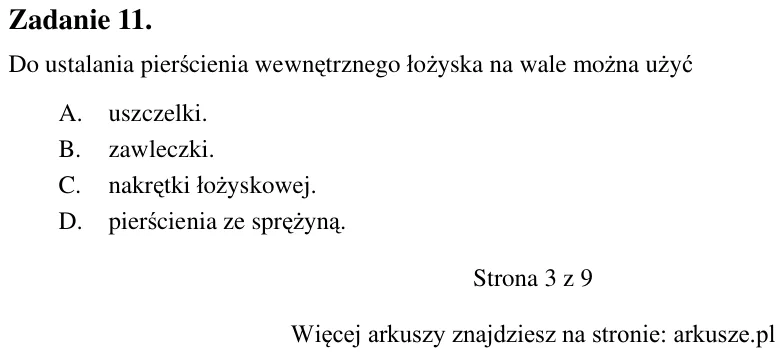

Zadanie 11. Do ustalania pierścienia wewnętrznego łożyska na wale można użyć A. uszczelki. B. zawleczki. C. nakrętki łożyskowej. D. pierścienia ze sprężyną.

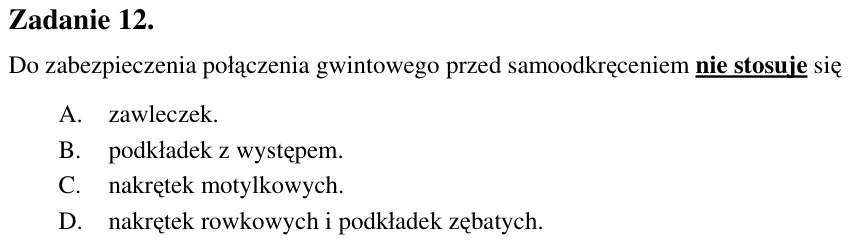

Zadanie 12. Do zabezpieczenia połączenia gwintowego przed samoodkręceniem nie stosuje się A. zawleczek. B. podkładek z występem. C. nakrętek motylkowych. D. nakrętek rowkowych i podkładek zębatych.

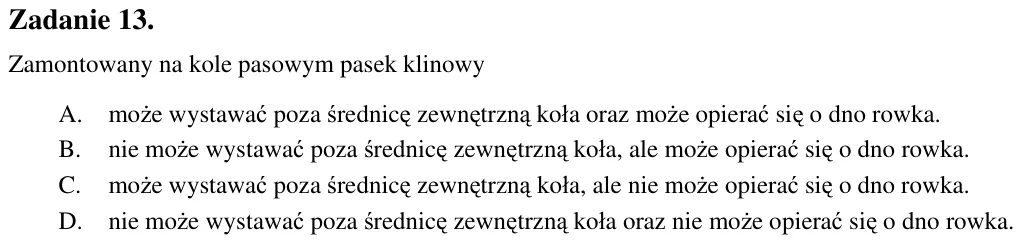

Zadanie 13. Zamontowany na kole pasowym pasek klinowy A. może wystawać poza średnicę zewnętrzną koła oraz może opierać się o dno rowka. B. nie może wystawać poza średnicę zewnętrzną koła, ale może opierać się o dno rowka

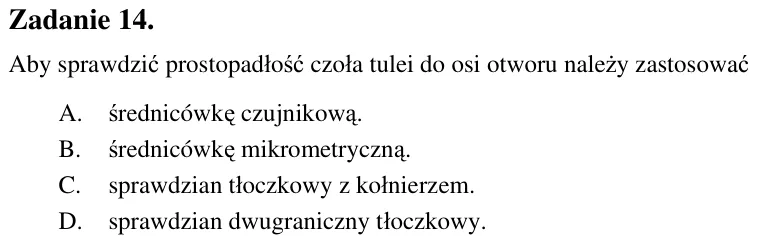

Zadanie 14. Aby sprawdzić prostopadłość czoła tulei do osi otworu należy zastosować A. średnicówkę czujnikową. B. średnicówkę mikrometryczną. C. sprawdzian tłoczkowy z kołnierzem. D. sprawdzian dwugraniczny tłoczkowy.

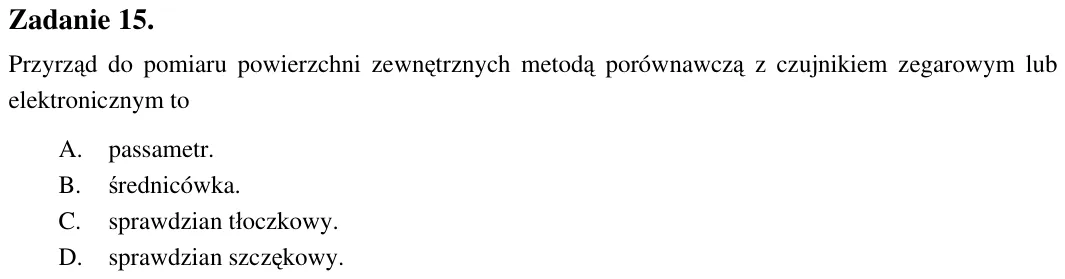

Zadanie 15. Przyrząd do pomiaru powierzchni zewnętrznych metodą porównawczą z czujnikiem zegarowym lub elektronicznym to A. passametr. B. średnicówka. C. sprawdzian tłoczkowy. D. sprawdzian szczękowy.

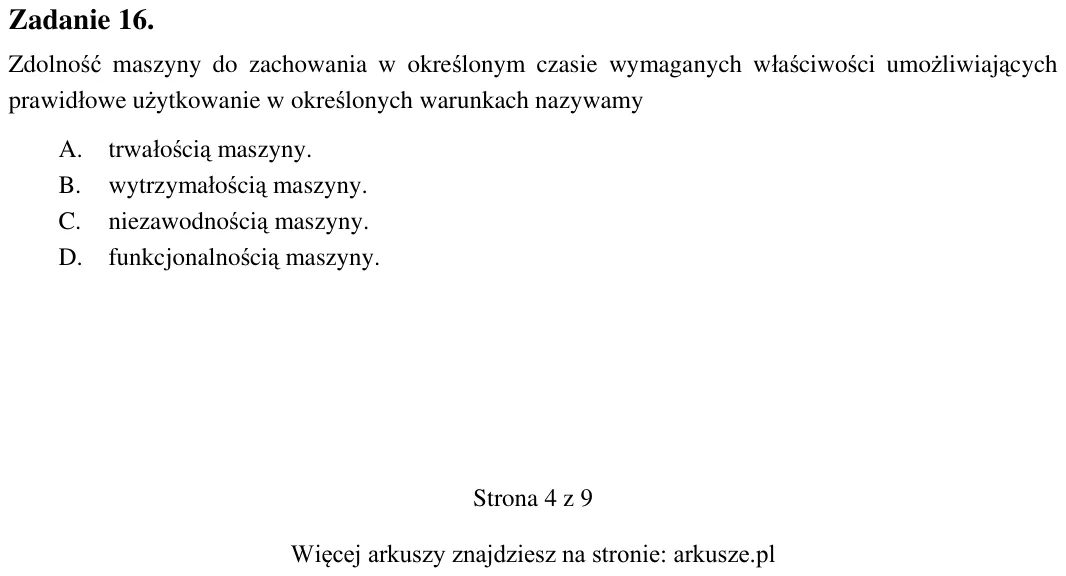

Zadanie 16. Zdolność maszyny do zachowania w określonym czasie wymaganych właściwości umożliwiających prawidłowe użytkowanie w określonych warunkach nazywamy A. trwałością maszyny. B. wytrzymałością maszyny. C. niezawodn

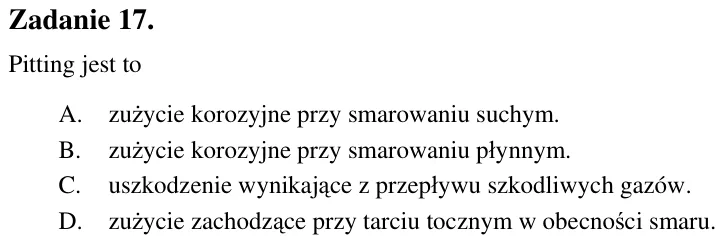

Zadanie 17. Pitting jest to A. zużycie korozyjne przy smarowaniu suchym. B. zużycie korozyjne przy smarowaniu płynnym. C. uszkodzenie wynikające z przepływu szkodliwych gazów. D. zużycie zachodzące przy tarciu tocznym w

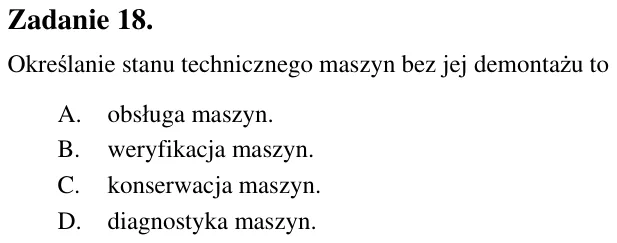

Zadanie 18. Określanie stanu technicznego maszyn bez jej demontażu to A. obsługa maszyn. B. weryfikacja maszyn. C. konserwacja maszyn. D. diagnostyka maszyn.

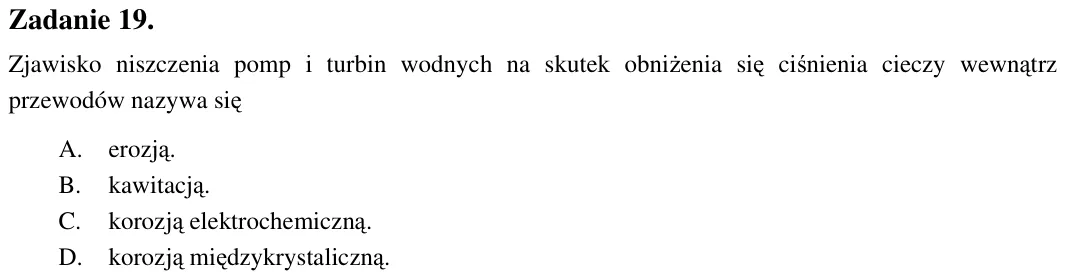

Zadanie 19. Zjawisko niszczenia pomp i turbin wodnych na skutek obniżenia się ciśnienia cieczy wewnątrz przewodów nazywa się A. erozją. B. kawitacją. C. korozją elektrochemiczną. D. korozją międzykrystaliczną.

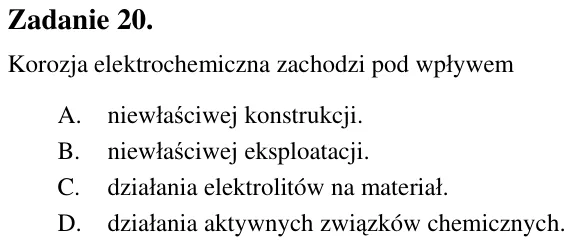

Zadanie 20. Korozja elektrochemiczna zachodzi pod wpływem A. niewłaściwej konstrukcji. B. niewłaściwej eksploatacji. C. działania elektrolitów na materiał. D. działania aktywnych związków chemicznych.

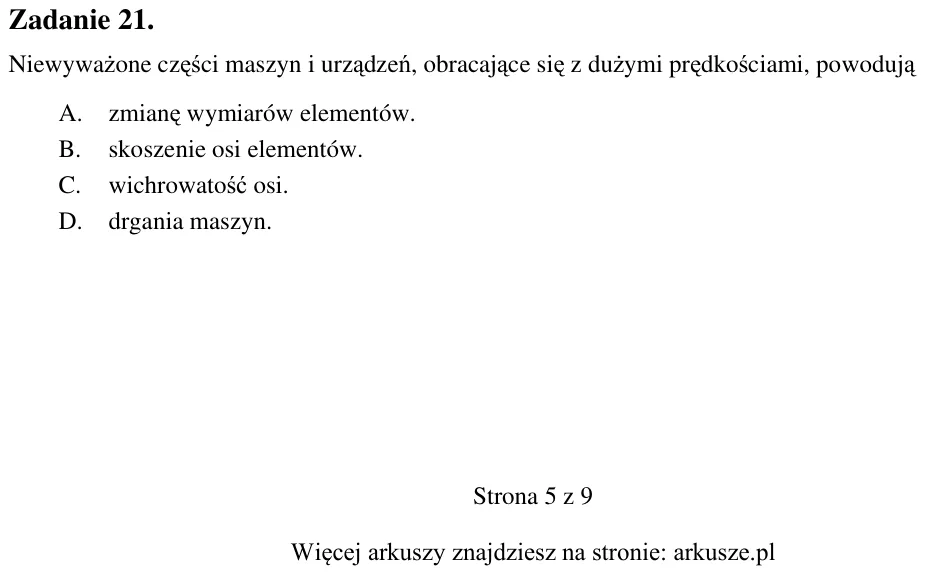

Zadanie 21. Niewyważone części maszyn i urządzeń, obracające się z dużymi prędkościami, powodują A. zmianę wymiarów elementów. B. skoszenie osi elementów. C. wichrowatość osi. D. drgania maszyn.

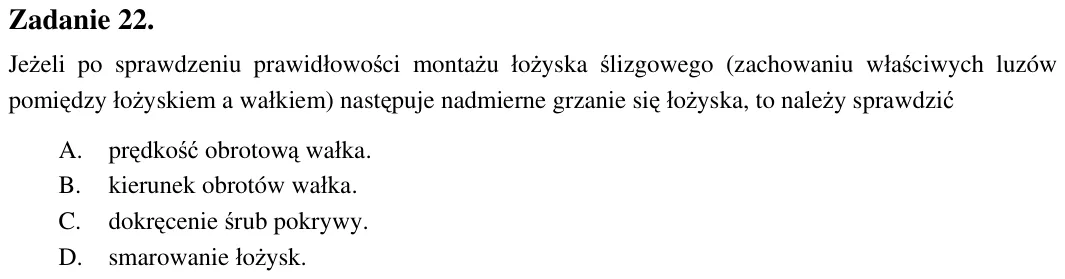

Zadanie 22. Jeżeli po sprawdzeniu prawidłowości montażu łożyska ślizgowego (zachowaniu właściwych luzów pomiędzy łożyskiem a wałkiem) następuje nadmierne grzanie się łożyska, to należy sprawdzić A. prędkość obrotową wałk

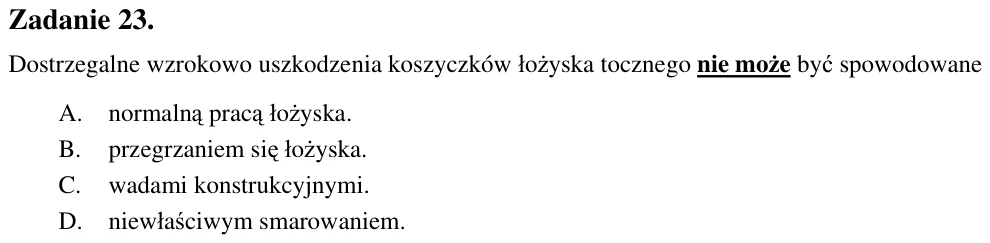

Zadanie 23. Dostrzegalne wzrokowo uszkodzenia koszyczków łożyska tocznego nie może być spowodowane A. normalną pracą łożyska. B. przegrzaniem się łożyska. C. wadami konstrukcyjnymi. D. niewłaściwym smarowaniem.

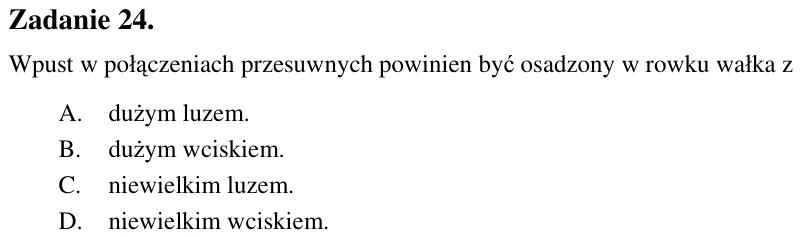

Zadanie 24. Wpust w połączeniach przesuwnych powinien być osadzony w rowku wałka z A. dużym luzem. B. dużym wciskiem. C. niewielkim luzem. D. niewielkim wciskiem.

Zadanie 25. Montaż łożysk na czopach należy przeprowadzić zgodnie z pasowaniem A. H7/k6 B. H7/e6 C. K6/h7 D. E6/h7

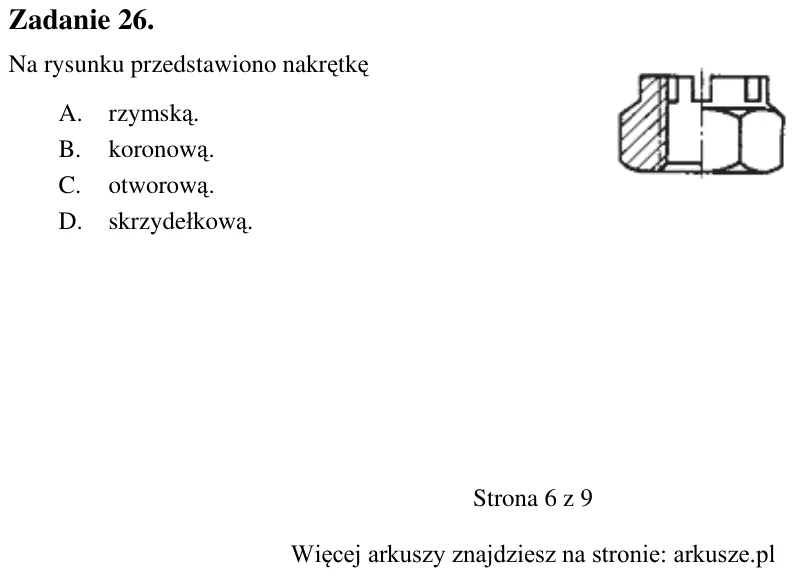

Zadanie 26. Na rysunku przedstawiono nakrętkę A. rzymską. B. koronową. C. otworową. D. skrzydełkową.

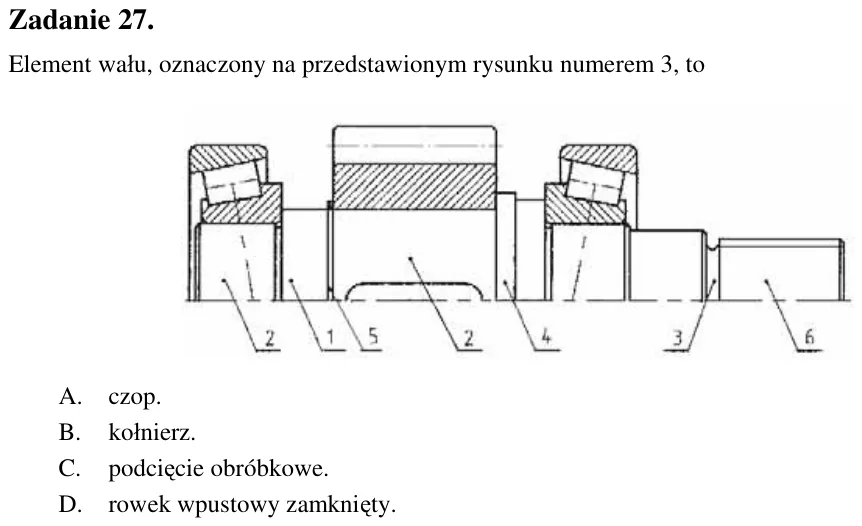

Zadanie 27. Element wału, oznaczony na przedstawionym rysunku numerem 3, to A. czop. B. kołnierz. C. podcięcie obróbkowe. D. rowek wpustowy zamknięty.

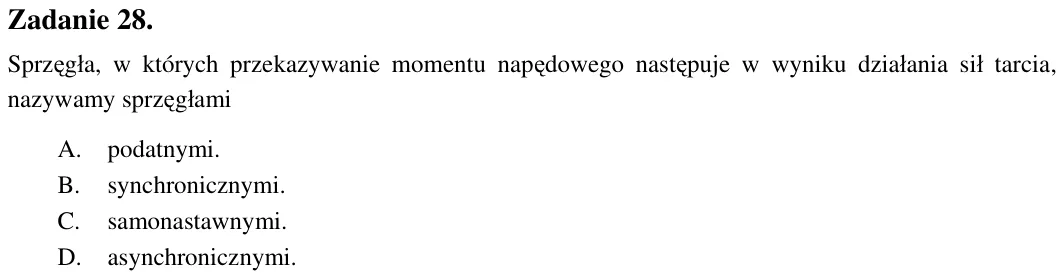

Zadanie 28. Sprzęgła, w których przekazywanie momentu napędowego następuje w wyniku działania sił tarcia, nazywamy sprzęgłami A. podatnymi. B. synchronicznymi. C. samonastawnymi. D. asynchronicznymi.

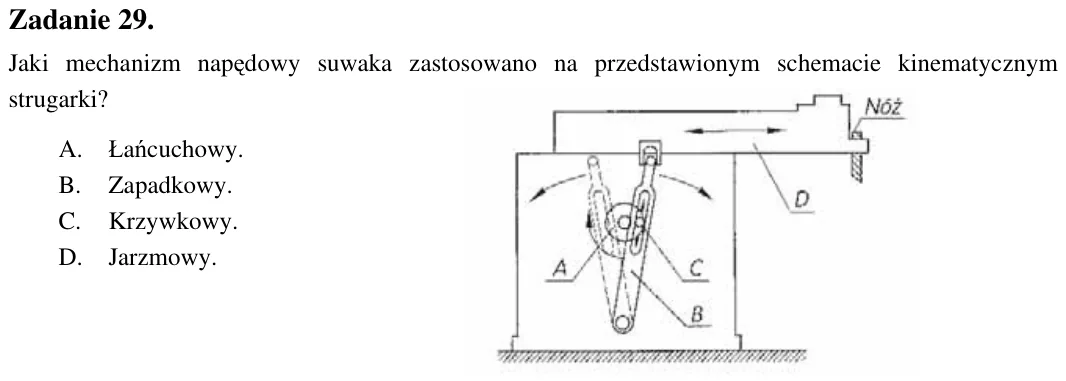

Zadanie 29. Jaki mechanizm napędowy suwaka zastosowano na przedstawionym schemacie kinematycznym strugarki? A. Łańcuchowy. B. Zapadkowy. C. Krzywkowy. D. Jarzmowy.

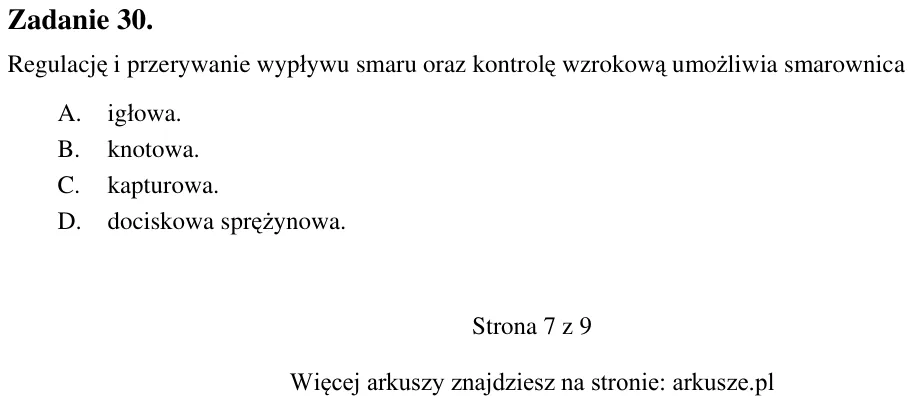

Zadanie 30. Regulację i przerywanie wypływu smaru oraz kontrolę wzrokową umożliwia smarownica A. igłowa. B. knotowa. C. kapturowa. D. dociskowa sprężynowa.

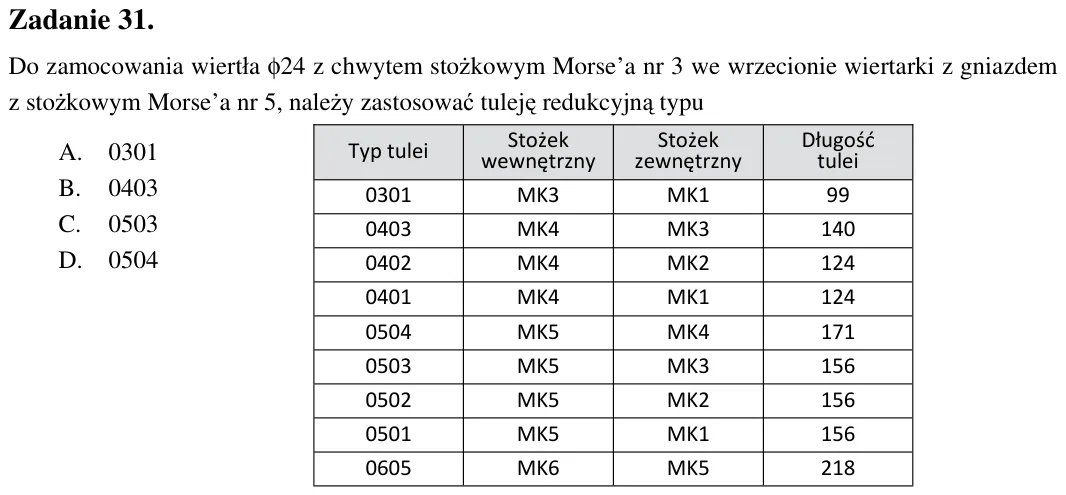

Zadanie 31. Do zamocowania wiertła 24 z chwytem stożkowym Morse’a nr 3 we wrzecionie wiertarki z gniazdem z stożkowym Morse’a nr 5, należy zastosować tuleję redukcyjną typu A. 0301 B. 0403 C. 0503 D. 0504

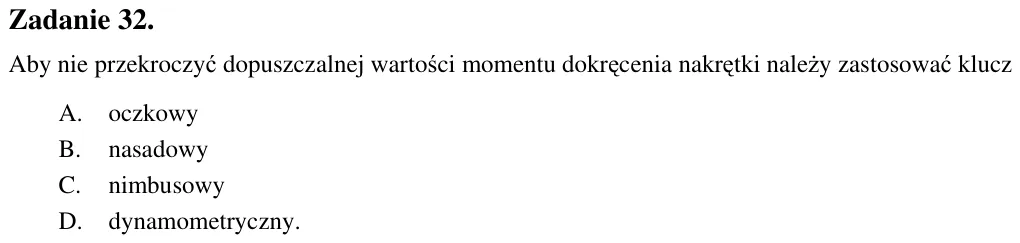

Zadanie 32. Aby nie przekroczyć dopuszczalnej wartości momentu dokręcenia nakrętki należy zastosować klucz A. oczkowy B. nasadowy C. nimbusowy D. dynamometryczny.

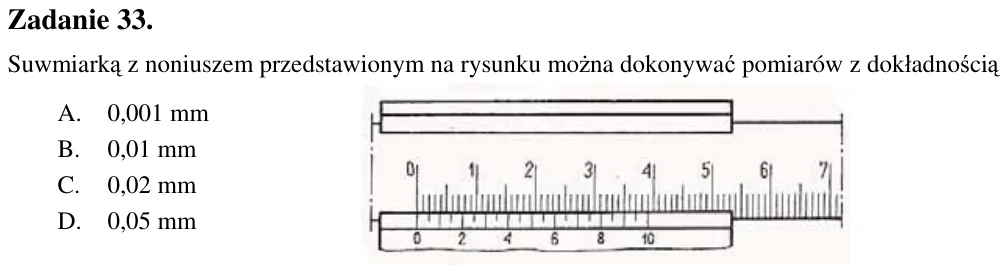

Zadanie 33. Suwmiarką z noniuszem przedstawionym na rysunku można dokonywać pomiarów z dokładnością A. 0,001 mm B. 0,01 mm C. 0,02 mm D. 0,05 mm

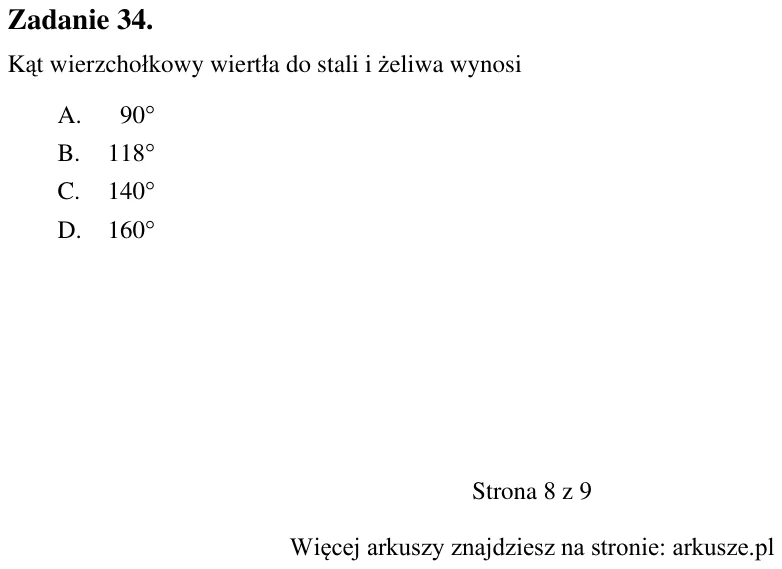

Zadanie 34. Kąt wierzchołkowy wiertła do stali i żeliwa wynosi A. 90 B. 118 C. 140 D. 160 Typ tulei Stożek wewnętrzny Stożek zewnętrzny Długość tulei 0301 MK3 MK1 99 0403 MK4 MK3 140 0402 MK4 MK2 124 0401 MK4 MK1 124

Zadanie 35. Do elementów zamocowujących nie należą A. kliny. B. czopy. C. śruby nastawne. D. dociski mimośrodowe.

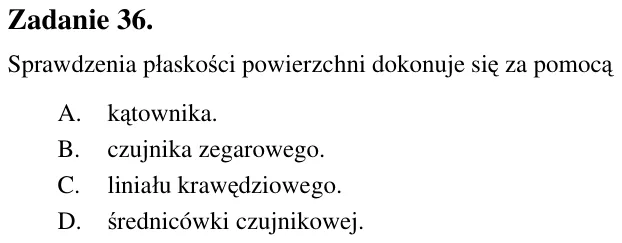

Zadanie 36. Sprawdzenia płaskości powierzchni dokonuje się za pomocą A. kątownika. B. czujnika zegarowego. C. liniału krawędziowego. D. średnicówki czujnikowej.

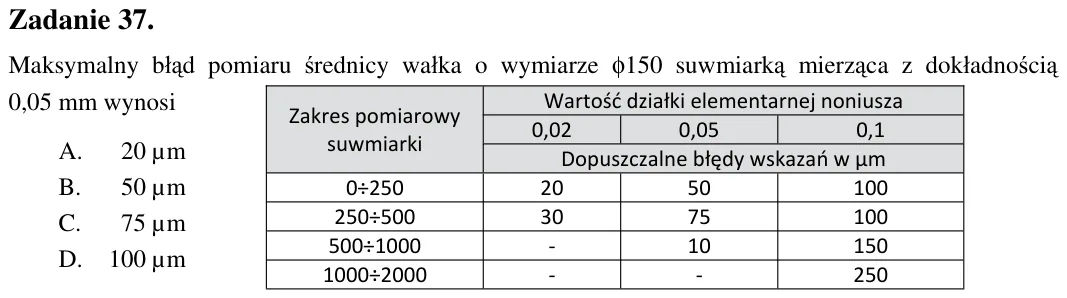

Zadanie 37. Maksymalny błąd pomiaru średnicy wałka o wymiarze 150 suwmiarką mierząca z dokładnością 0,05 mm wynosi A. 20 µm B. 50 µm C. 75 µm D. 100 µm

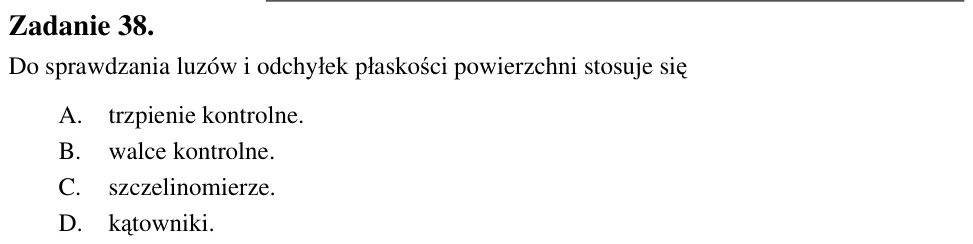

Zadanie 38. Do sprawdzania luzów i odchyłek płaskości powierzchni stosuje się A. trzpienie kontrolne. B. walce kontrolne. C. szczelinomierze. D. kątowniki.

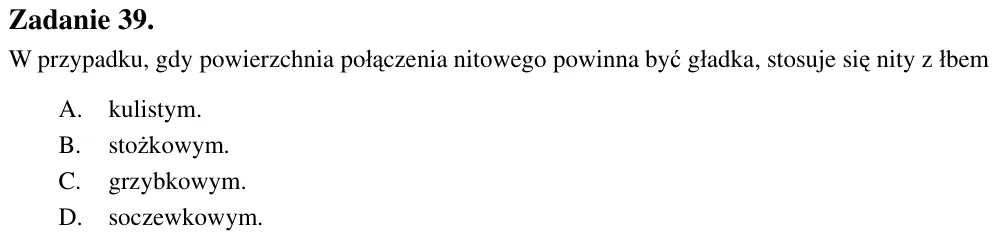

Zadanie 39. W przypadku, gdy powierzchnia połączenia nitowego powinna być gładka, stosuje się nity z łbem A. kulistym. B. stożkowym. C. grzybkowym. D. soczewkowym.

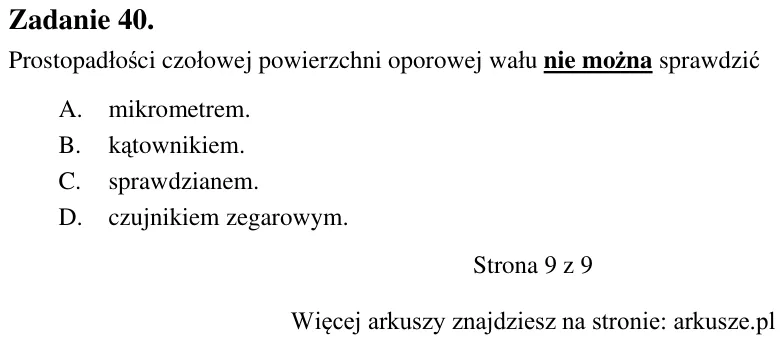

Zadanie 40. Prostopadłości czołowej powierzchni oporowej wału nie można sprawdzić A. mikrometrem. B. kątownikiem. C. sprawdzianem. D. czujnikiem zegarowym. Zakres pomiarowy suwmiarki Wartość działki elementarnej noniusza
