M17 · Egzamin zawodowy · czerwiec 2019

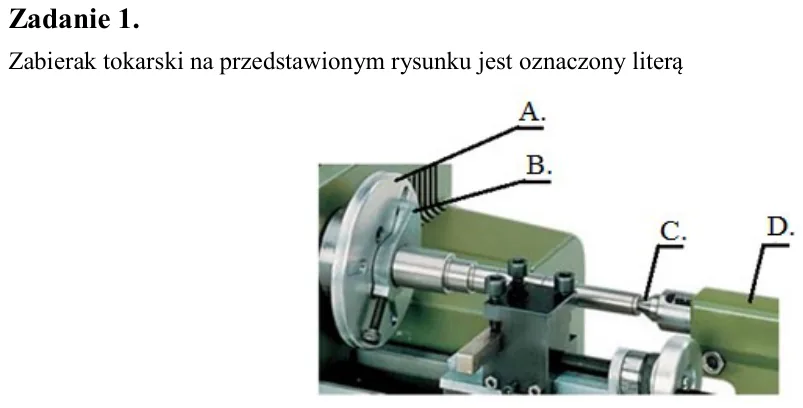

Zadanie 1. Zabierak tokarski na przedstawionym rysunku jest oznaczony literą

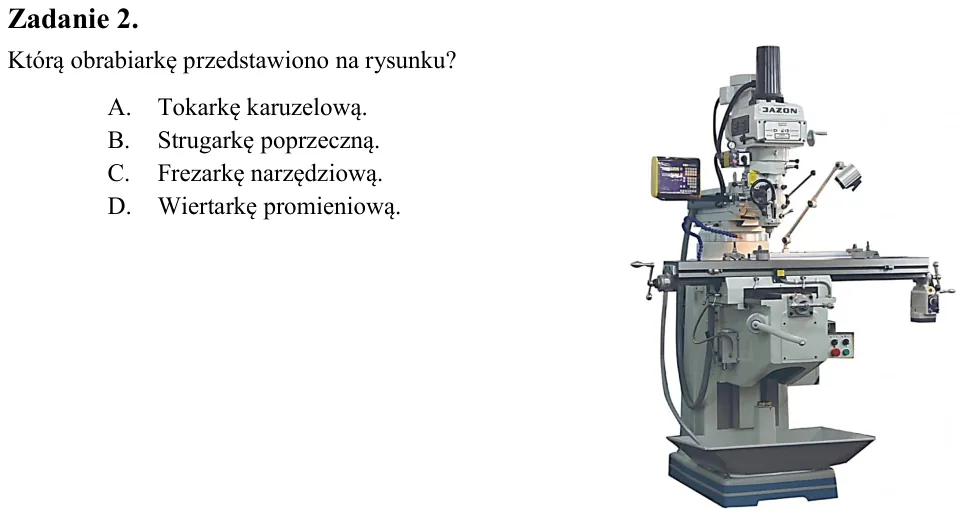

Zadanie 2. Którą obrabiarkę przedstawiono na rysunku? A. Tokarkę karuzelową. B. Strugarkę poprzeczną. C. Frezarkę narzędziową. D. Wiertarkę promieniową.

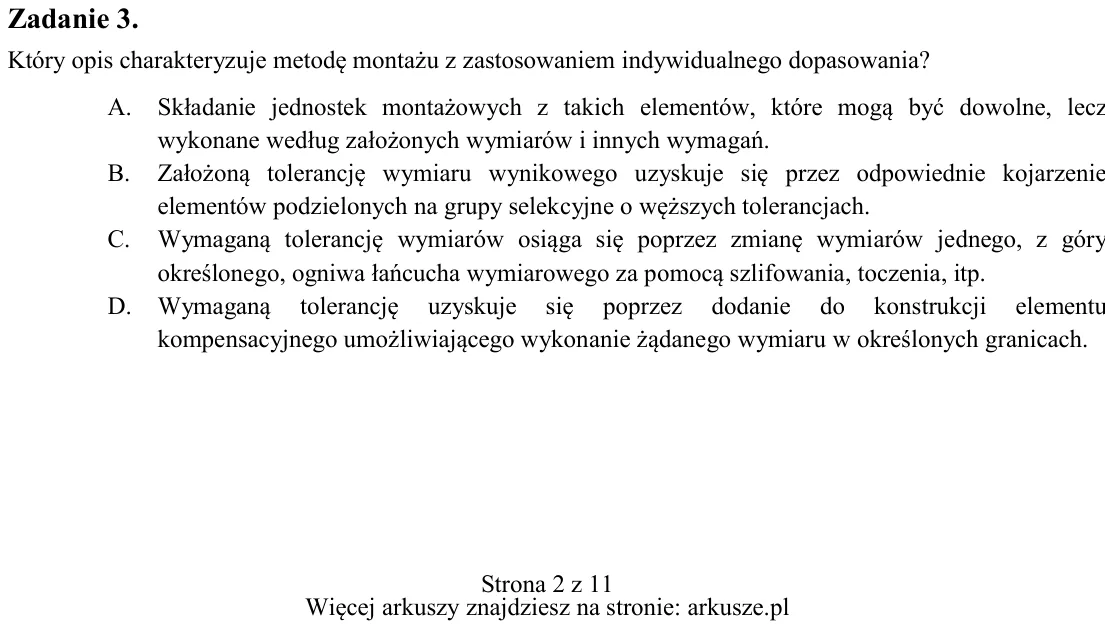

Zadanie 3. Który opis charakteryzuje metodę montażu z zastosowaniem indywidualnego dopasowania? A. Składanie jednostek montażowych z takich elementów, które mogą być dowolne, lecz wykonane według założonych wymiarów i in

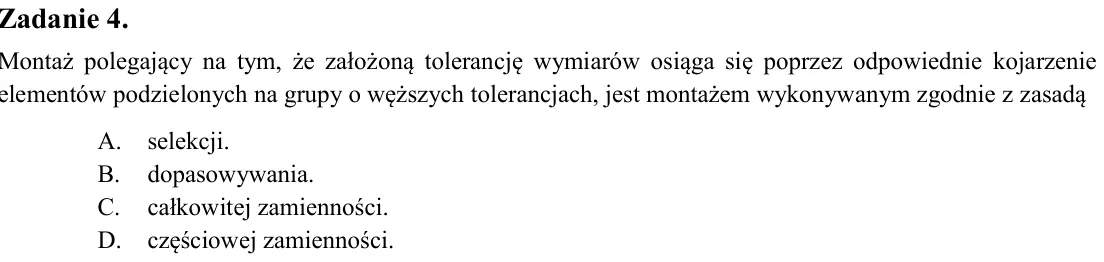

Zadanie 4. Montaż polegający na tym, że założoną tolerancję wymiarów osiąga się poprzez odpowiednie kojarzenie elementów podzielonych na grupy o węższych tolerancjach, jest montażem wykonywanym zgodnie z zasadą A. selekc

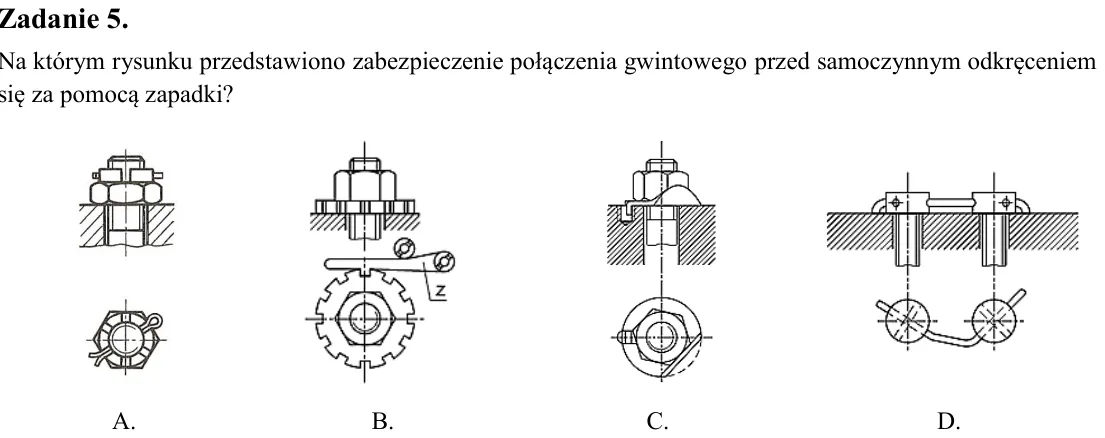

Zadanie 5. Na którym rysunku przedstawiono zabezpieczenie połączenia gwintowego przed samoczynnym odkręceniem się za pomocą zapadki?

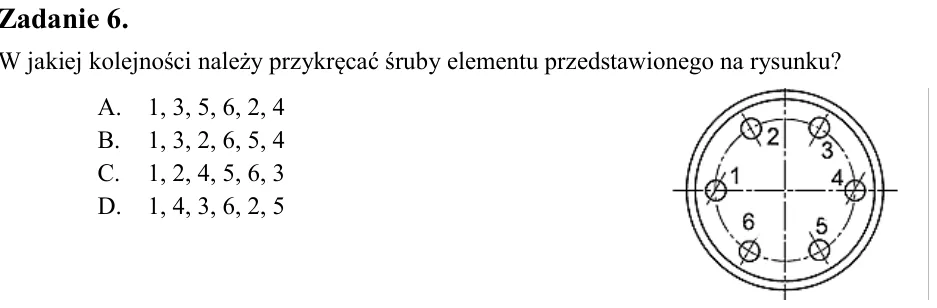

Zadanie 6. W jakiej kolejności należy przykręcać śruby elementu przedstawionego na rysunku? A. 1, 3, 5, 6, 2, 4 B. 1, 3, 2, 6, 5, 4 C. 1, 2, 4, 5, 6, 3 D. 1, 4, 3, 6, 2, 5

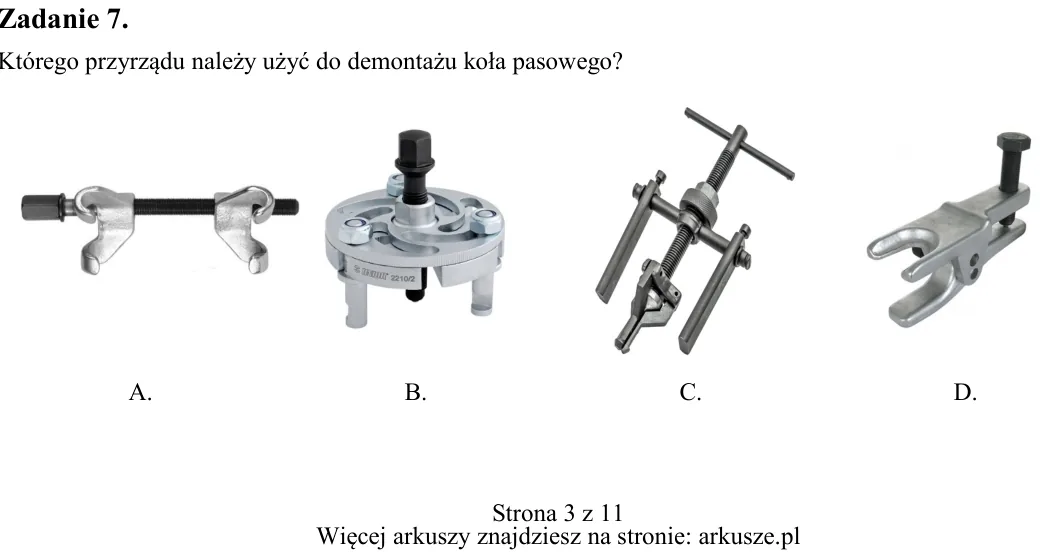

Zadanie 7. Którego przyrządu należy użyć do demontażu koła pasowego? A. B. C. D. A. B. C. D.

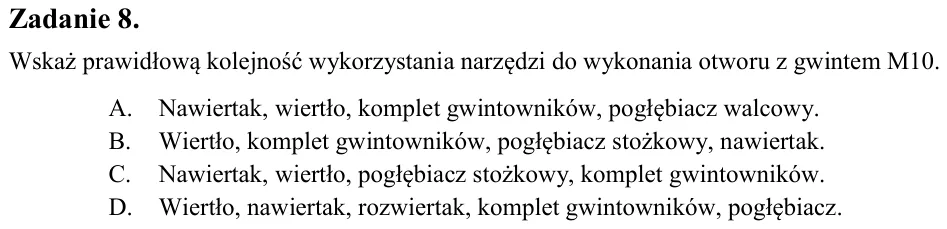

Zadanie 8. Wskaż prawidłową kolejność wykorzystania narzędzi do wykonania otworu z gwintem M10. A. Nawiertak, wiertło, komplet gwintowników, pogłębiacz walcowy. B. Wiertło, komplet gwintowników, pogłębiacz stożkowy, nawi

Zadanie 9. Do mycia części maszyn przeznaczonych do montażu nie stosuje się A. nafty. B. wody. C. oleju napędowego. D. środków alkalicznych.

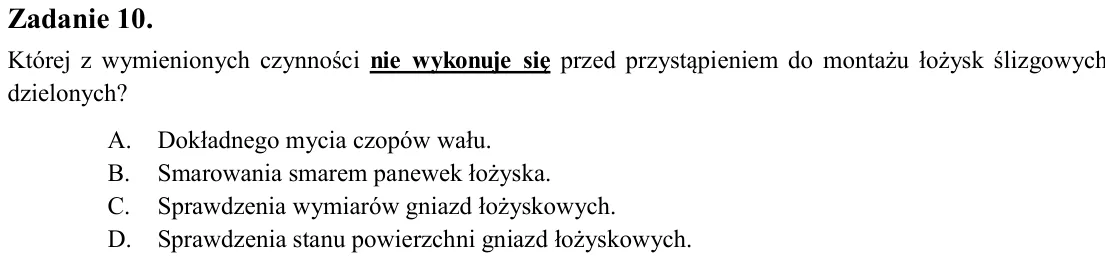

Zadanie 10. Której z wymienionych czynności nie wykonuje się przed przystąpieniem do montażu łożysk ślizgowych dzielonych? A. Dokładnego mycia czopów wału. B. Smarowania smarem panewek łożyska. C. Sprawdzenia wymiarów gn

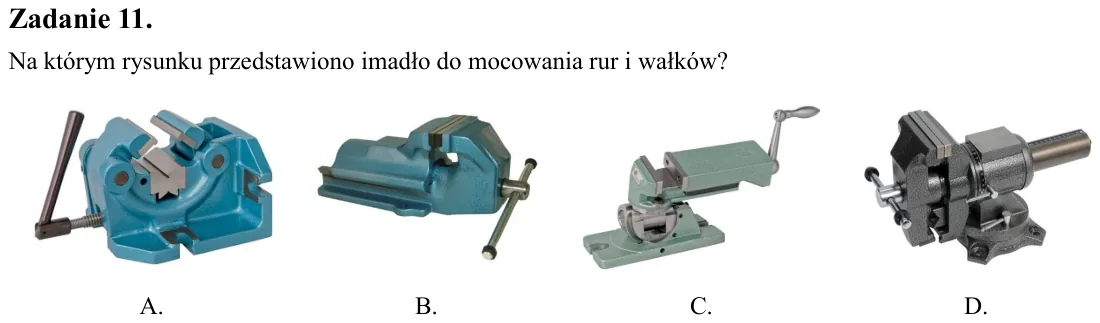

Zadanie 11. Na którym rysunku przedstawiono imadło do mocowania rur i wałków?

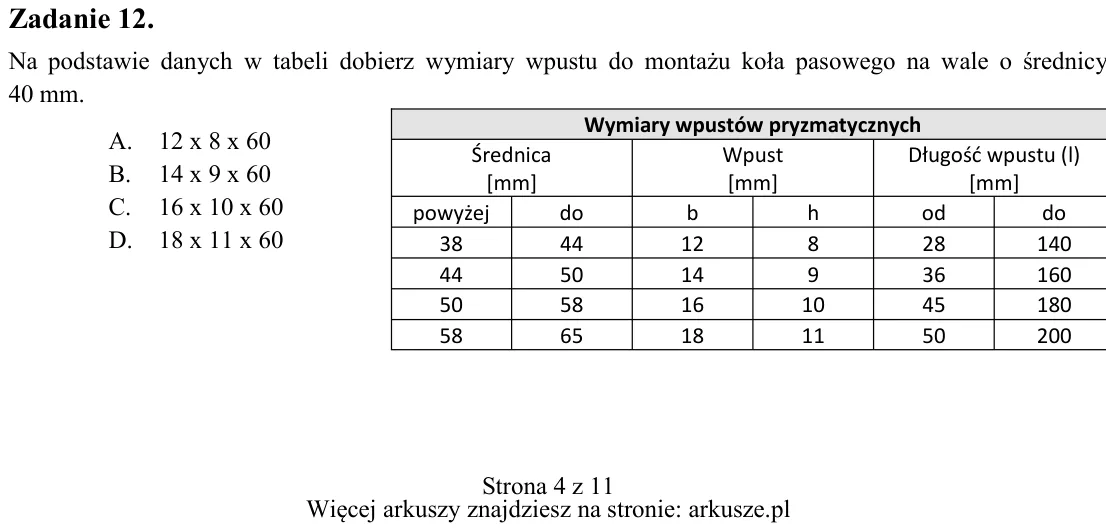

Zadanie 12. Na podstawie danych w tabeli dobierz wymiary wpustu do montażu koła pasowego na wale o średnicy 40 mm. A. 12 x 8 x 60 B. 14 x 9 x 60 C. 16 x 10 x 60 D. 18 x 11 x 60 A. B. C. D. Wymiary wpustów pryzmatycznych

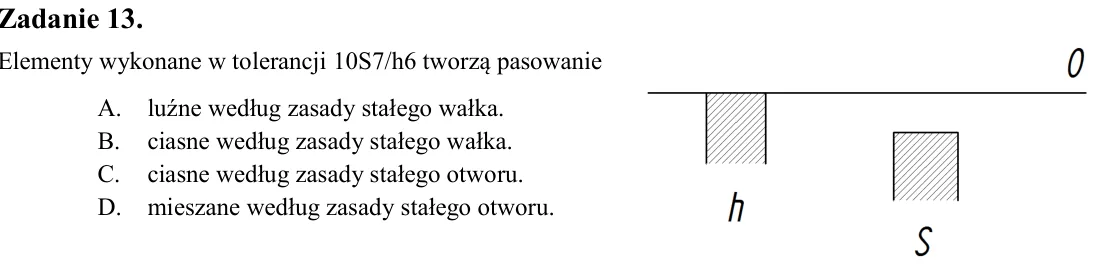

Zadanie 13. Elementy wykonane w tolerancji 10S7/h6 tworzą pasowanie A. luźne według zasady stałego wałka. B. ciasne według zasady stałego wałka. C. ciasne według zasady stałego otworu. D. mieszane według zasady stałego o

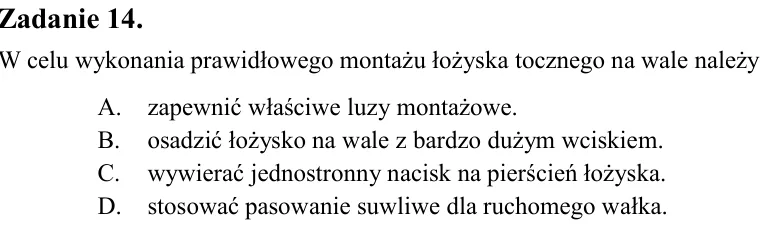

Zadanie 14. W celu wykonania prawidłowego montażu łożyska tocznego na wale należy A. zapewnić właściwe luzy montażowe. B. osadzić łożysko na wale z bardzo dużym wciskiem. C. wywierać jednostronny nacisk na pierścień łoży

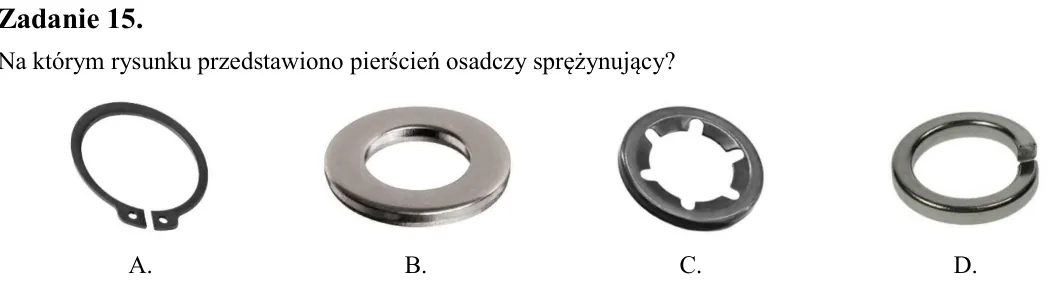

Zadanie 15. Na którym rysunku przedstawiono pierścień osadczy sprężynujący?

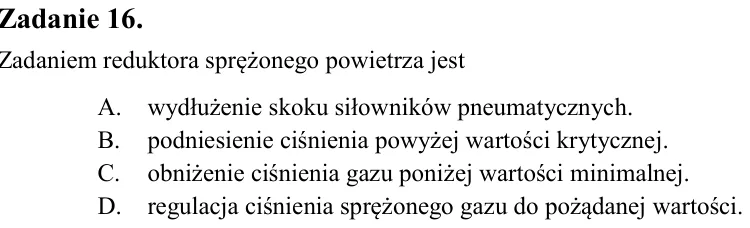

Zadanie 16. Zadaniem reduktora sprężonego powietrza jest A. wydłużenie skoku siłowników pneumatycznych. B. podniesienie ciśnienia powyżej wartości krytycznej. C. obniżenie ciśnienia gazu poniżej wartości minimalnej. D. r

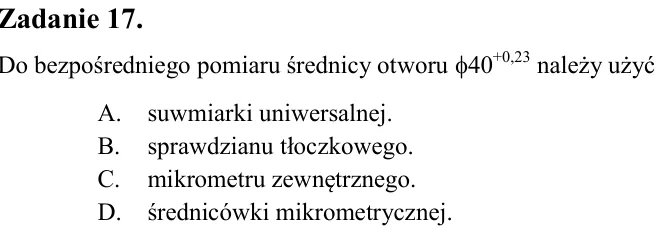

Zadanie 17. Do bezpośredniego pomiaru średnicy otworu 40+0,23 należy użyć A. suwmiarki uniwersalnej. B. sprawdzianu tłoczkowego. C. mikrometru zewnętrznego. D. średnicówki mikrometrycznej.

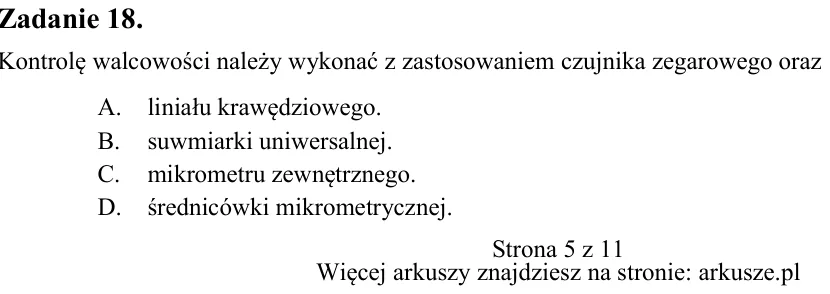

Zadanie 18. Kontrolę walcowości należy wykonać z zastosowaniem czujnika zegarowego oraz A. liniału krawędziowego. B. suwmiarki uniwersalnej. C. mikrometru zewnętrznego. D. średnicówki mikrometrycznej. A. B. C. D.

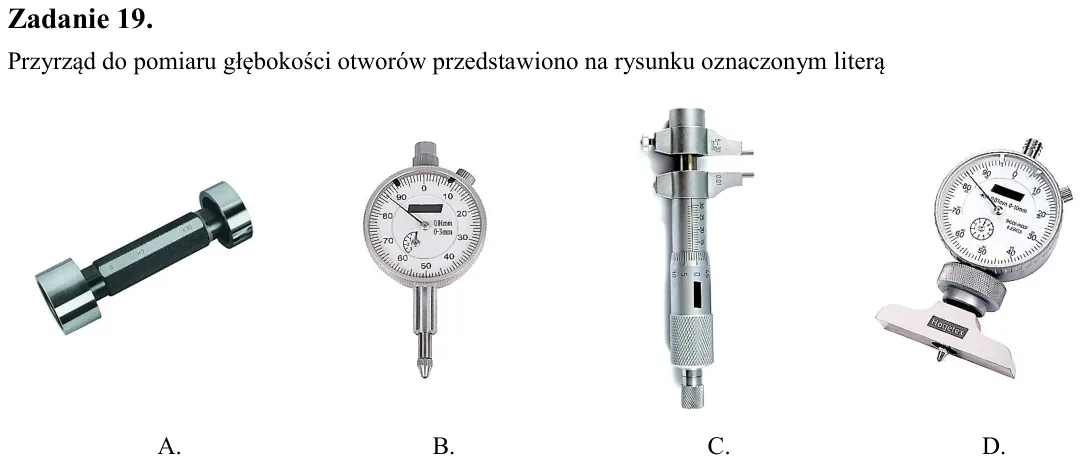

Zadanie 19. Przyrząd do pomiaru głębokości otworów przedstawiono na rysunku oznaczonym literą

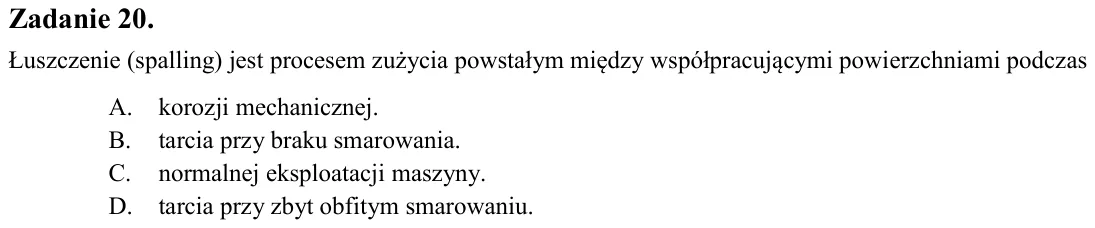

Zadanie 20. Łuszczenie (spalling) jest procesem zużycia powstałym między współpracującymi powierzchniami podczas A. korozji mechanicznej. B. tarcia przy braku smarowania. C. normalnej eksploatacji maszyny. D. tarcia przy

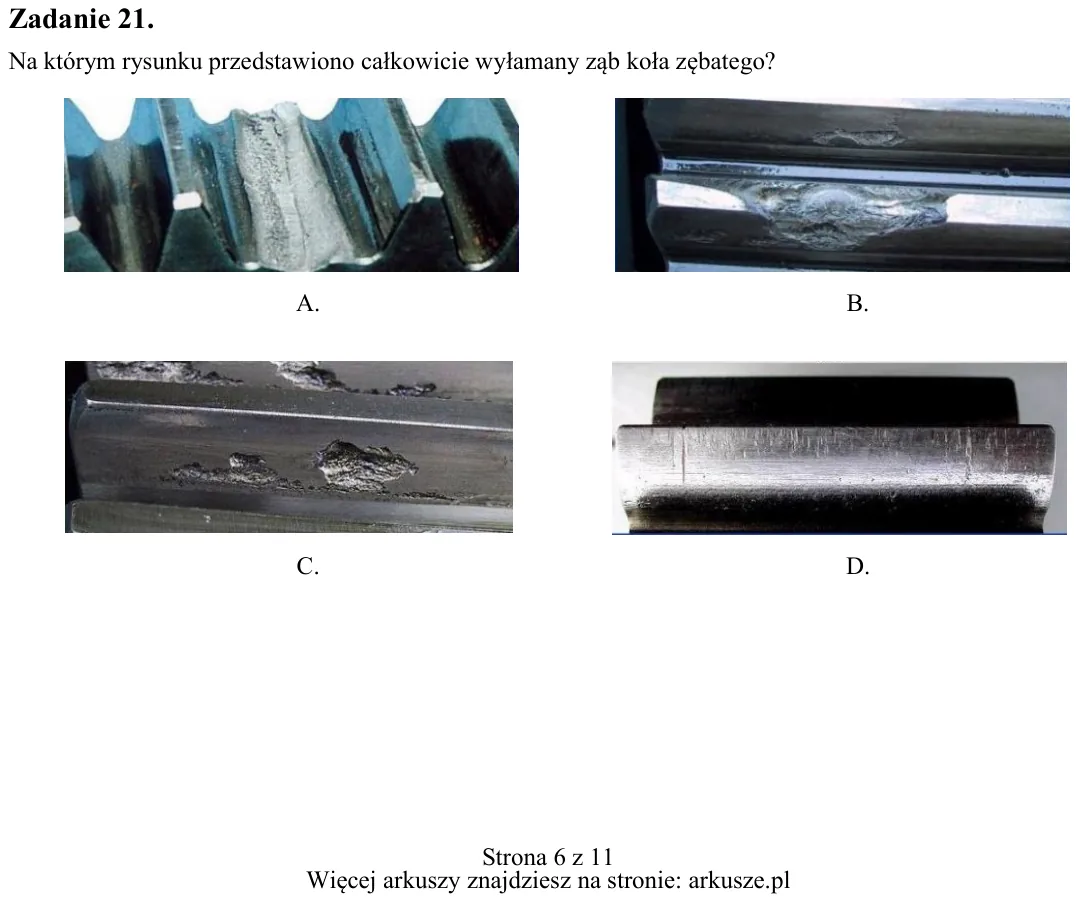

Zadanie 21. Na którym rysunku przedstawiono całkowicie wyłamany ząb koła zębatego? A. B. C. D. A. B. C. D.

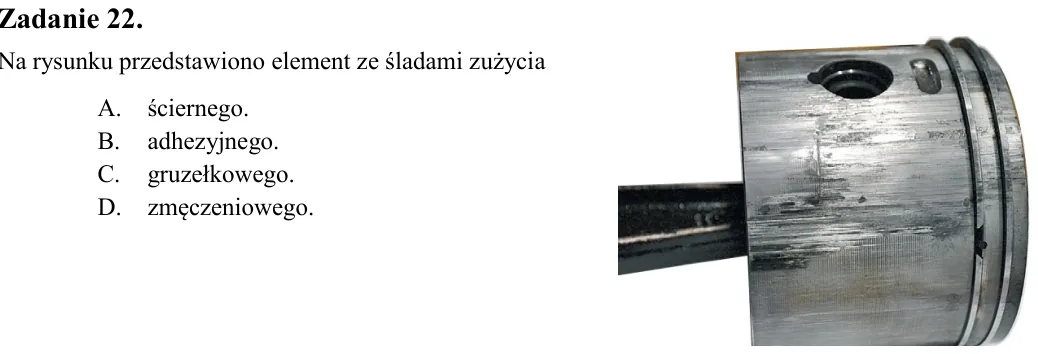

Zadanie 22. Na rysunku przedstawiono element ze śladami zużycia A. ściernego. B. adhezyjnego. C. gruzełkowego. D. zmęczeniowego.

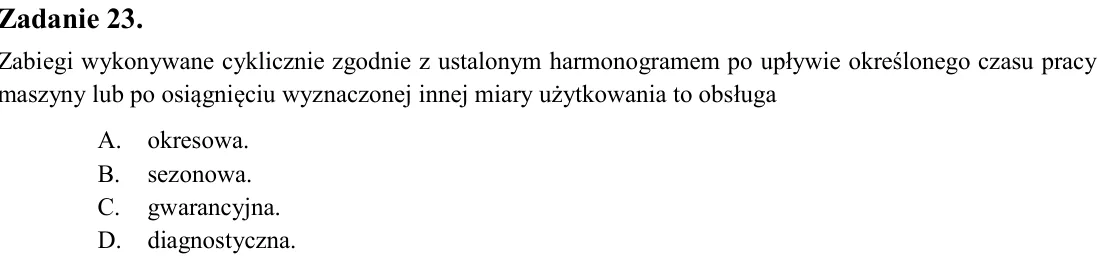

Zadanie 23. Zabiegi wykonywane cyklicznie zgodnie z ustalonym harmonogramem po upływie określonego czasu pracy maszyny lub po osiągnięciu wyznaczonej innej miary użytkowania to obsługa A. okresowa. B. sezonowa. C. gwaran

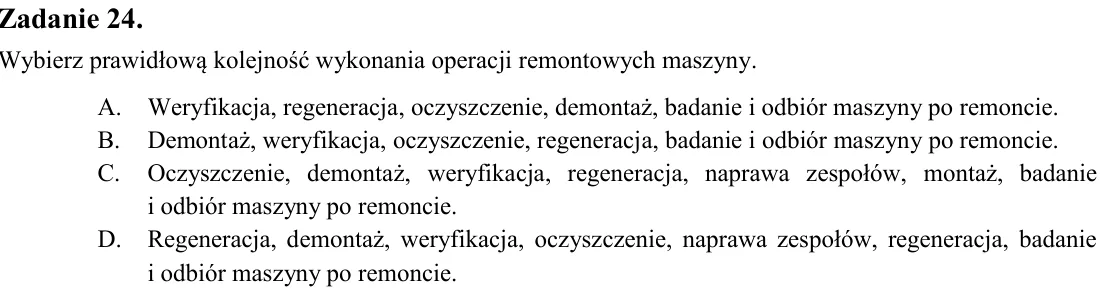

Zadanie 24. Wybierz prawidłową kolejność wykonania operacji remontowych maszyny. A. Weryfikacja, regeneracja, oczyszczenie, demontaż, badanie i odbiór maszyny po remoncie. B. Demontaż, weryfikacja, oczyszczenie, regenera

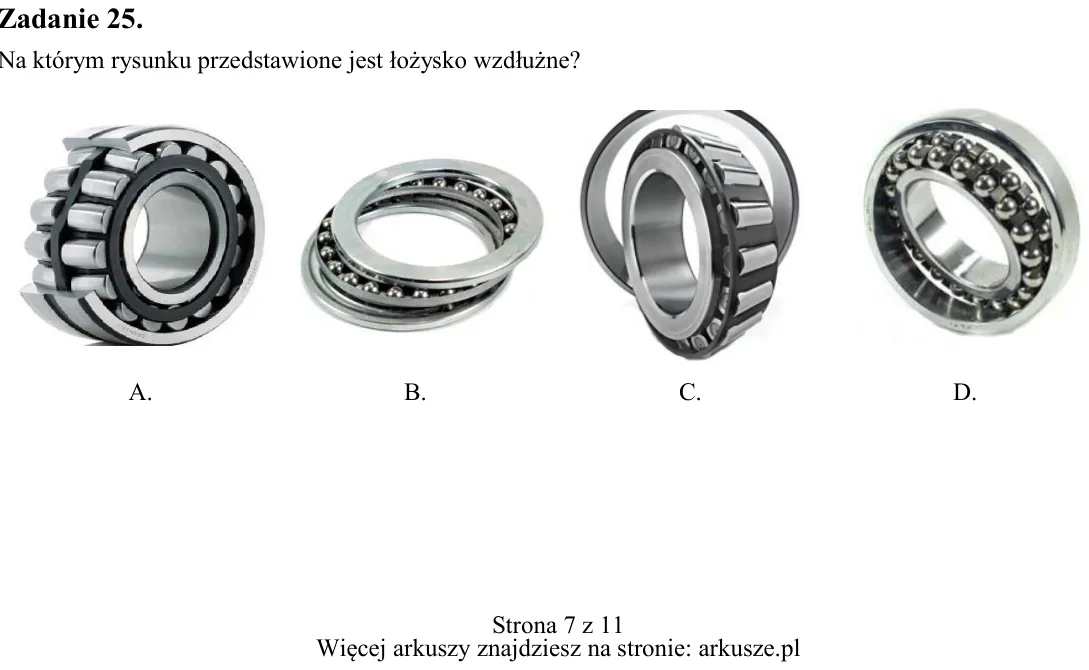

Zadanie 25. Na którym rysunku przedstawione jest łożysko wzdłużne? A. B. C. D.

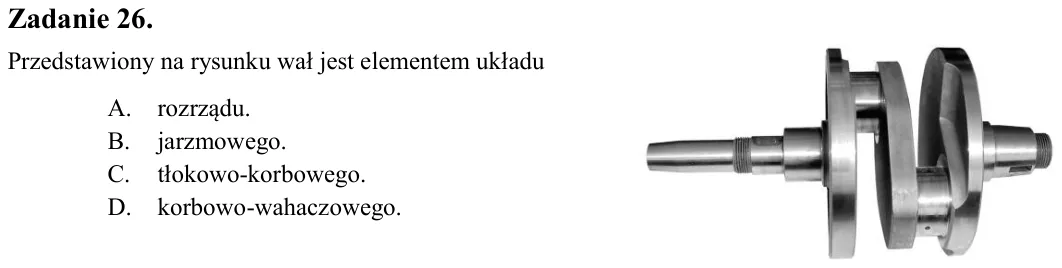

Zadanie 26. Przedstawiony na rysunku wał jest elementem układu A. rozrządu. B. jarzmowego. C. tłokowo-korbowego. D. korbowo-wahaczowego.

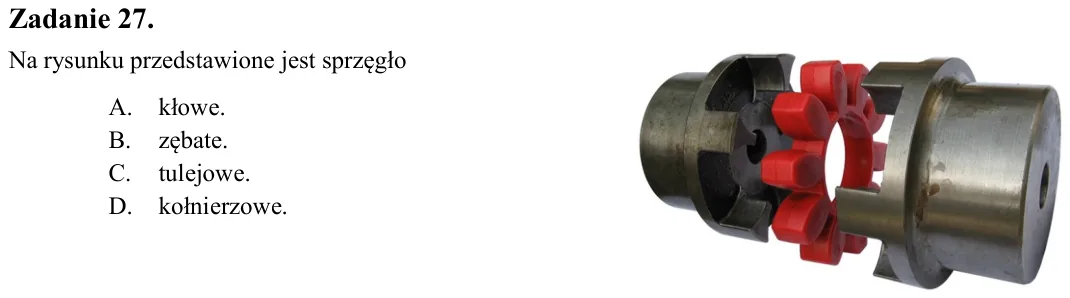

Zadanie 27. Na rysunku przedstawione jest sprzęgło A. kłowe. B. zębate. C. tulejowe. D. kołnierzowe.

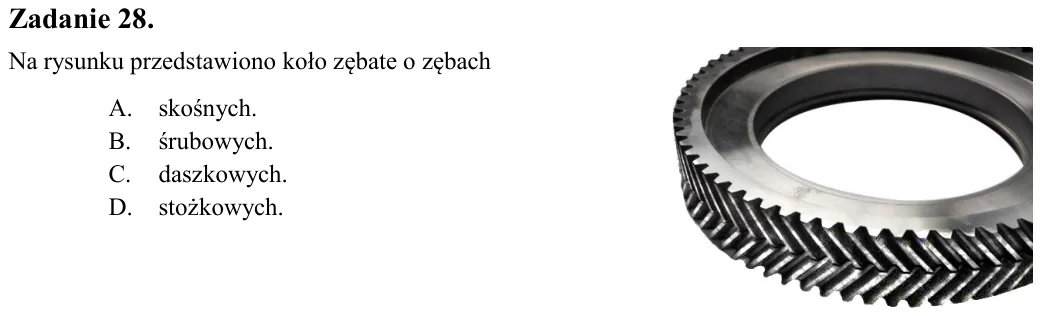

Zadanie 28. Na rysunku przedstawiono koło zębate o zębach A. skośnych. B. śrubowych. C. daszkowych. D. stożkowych.

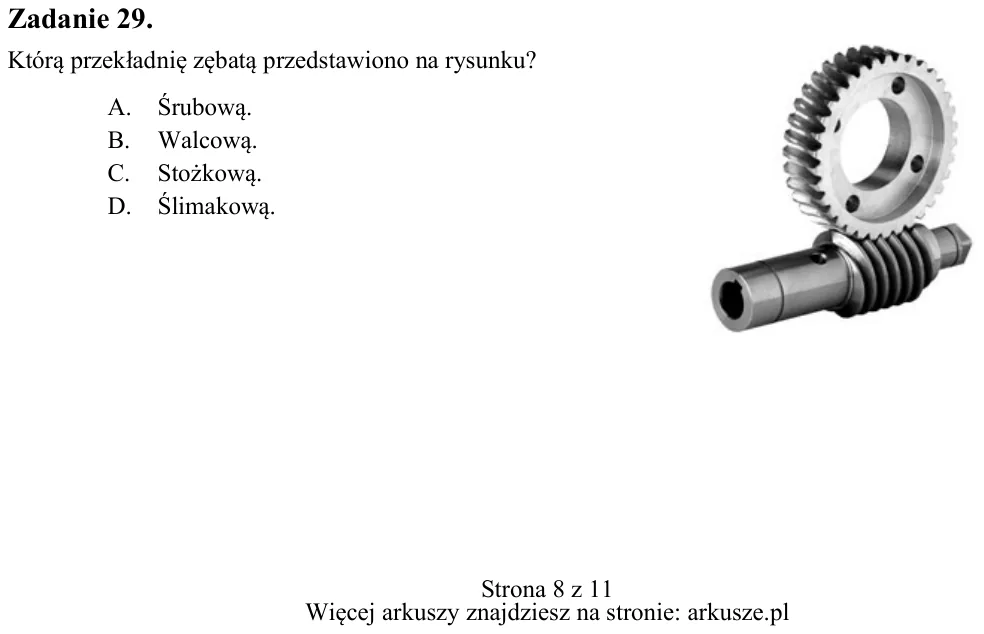

Zadanie 29. Którą przekładnię zębatą przedstawiono na rysunku? A. Śrubową. B. Walcową. C. Stożkową. D. Ślimakową.

Zadanie 30. W celu wykonania otworów pod gwint M8 należy zastosować wiertło o średnicy A. 6,0 mm B. 6,8 mm C. 7,8 mm D. 8,5 mm

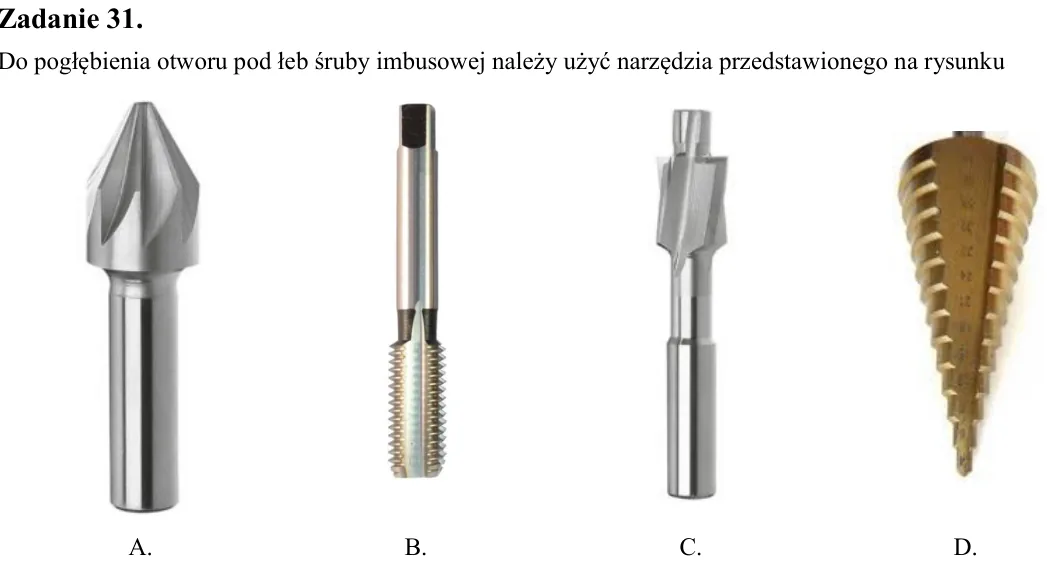

Zadanie 31. Do pogłębienia otworu pod łeb śruby imbusowej należy użyć narzędzia przedstawionego na rysunku

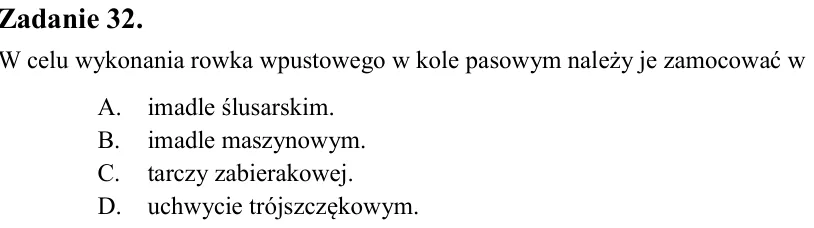

Zadanie 32. W celu wykonania rowka wpustowego w kole pasowym należy je zamocować w A. imadle ślusarskim. B. imadle maszynowym. C. tarczy zabierakowej. D. uchwycie trójszczękowym.

Zadanie 33. Podczas remontu kapitalnego (głównego) skrzynki suportowej nie wymienia się A. śrub. B. łożysk. C. korpusu. D. podkładek.

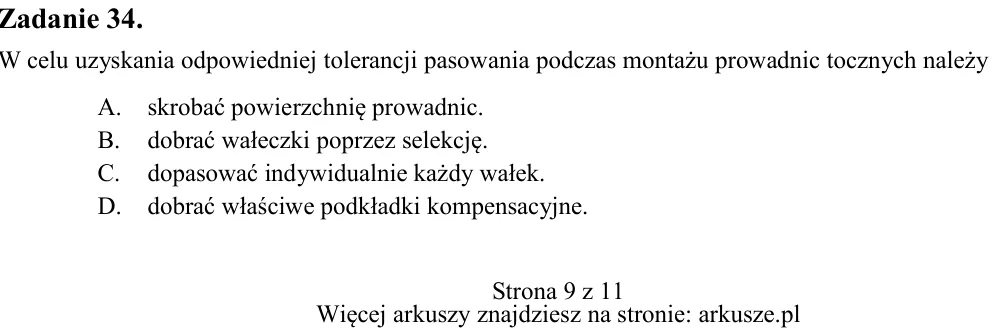

Zadanie 34. W celu uzyskania odpowiedniej tolerancji pasowania podczas montażu prowadnic tocznych należy A. skrobać powierzchnię prowadnic. B. dobrać wałeczki poprzez selekcję. C. dopasować indywidualnie każdy wałek. D.

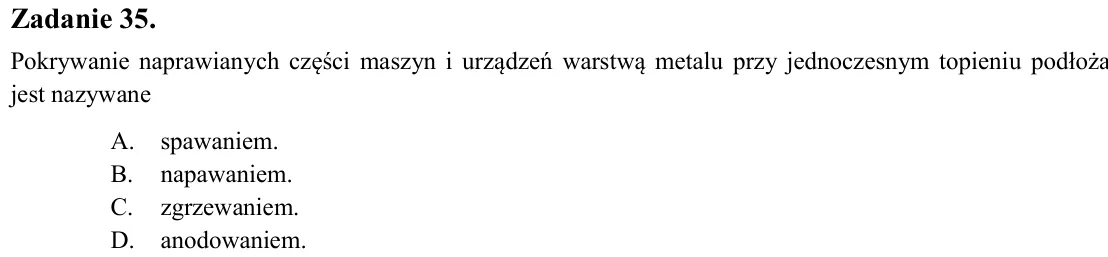

Zadanie 35. Pokrywanie naprawianych części maszyn i urządzeń warstwą metalu przy jednoczesnym topieniu podłoża jest nazywane A. spawaniem. B. napawaniem. C. zgrzewaniem. D. anodowaniem.

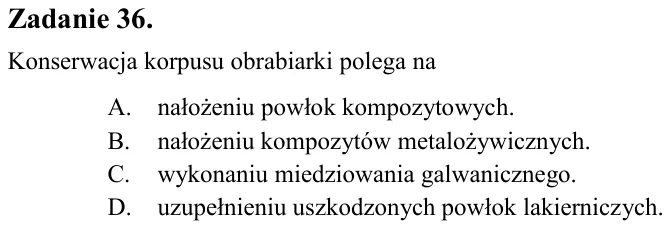

Zadanie 36. Konserwacja korpusu obrabiarki polega na A. nałożeniu powłok kompozytowych. B. nałożeniu kompozytów metalożywicznych. C. wykonaniu miedziowania galwanicznego. D. uzupełnieniu uszkodzonych powłok lakierniczych

Zadanie 37. Poprawność ustawienia tokarki na podłożu należy skontrolować za pomocą A. podzielnicy. B. poziomnicy. C. transametru. D. profilometru.

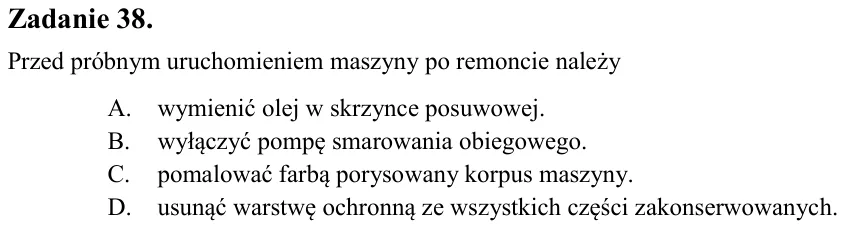

Zadanie 38. Przed próbnym uruchomieniem maszyny po remoncie należy A. wymienić olej w skrzynce posuwowej. B. wyłączyć pompę smarowania obiegowego. C. pomalować farbą porysowany korpus maszyny. D. usunąć warstwę ochronną

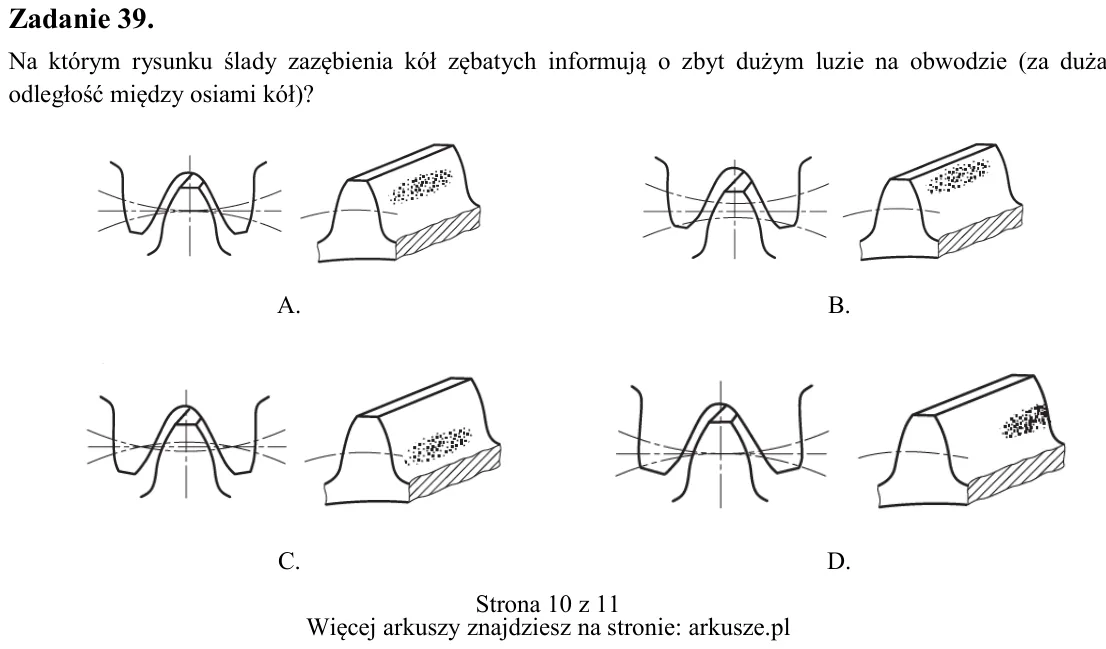

Zadanie 39. Na którym rysunku ślady zazębienia kół zębatych informują o zbyt dużym luzie na obwodzie (za duża odległość między osiami kół)? A. B. C. D.

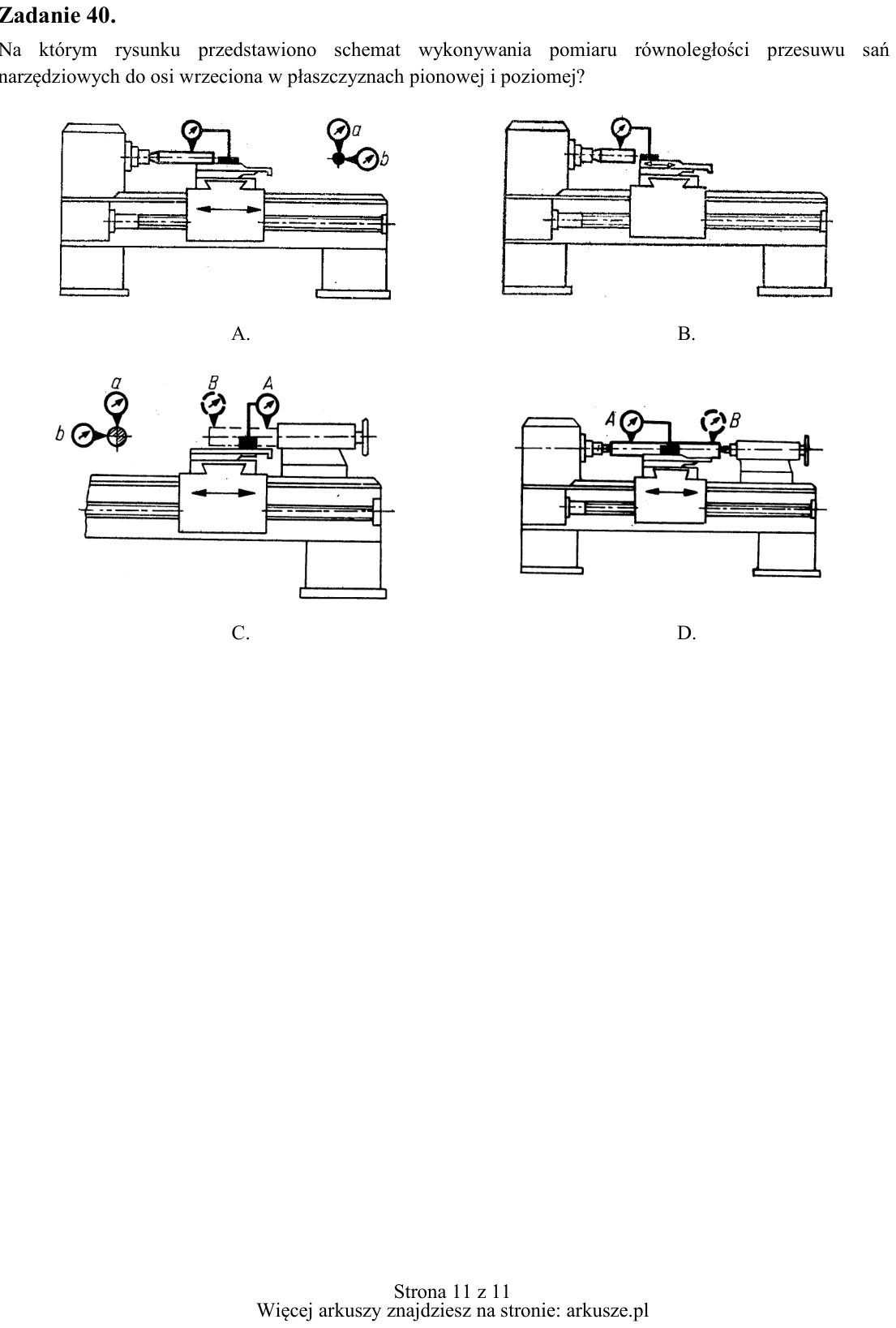

Zadanie 40. Na którym rysunku przedstawiono schemat wykonywania pomiaru równoległości przesuwu sań narzędziowych do osi wrzeciona w płaszczyznach pionowej i poziomej? A. B. C. D.
