M17 · Egzamin zawodowy · styczeń 2019

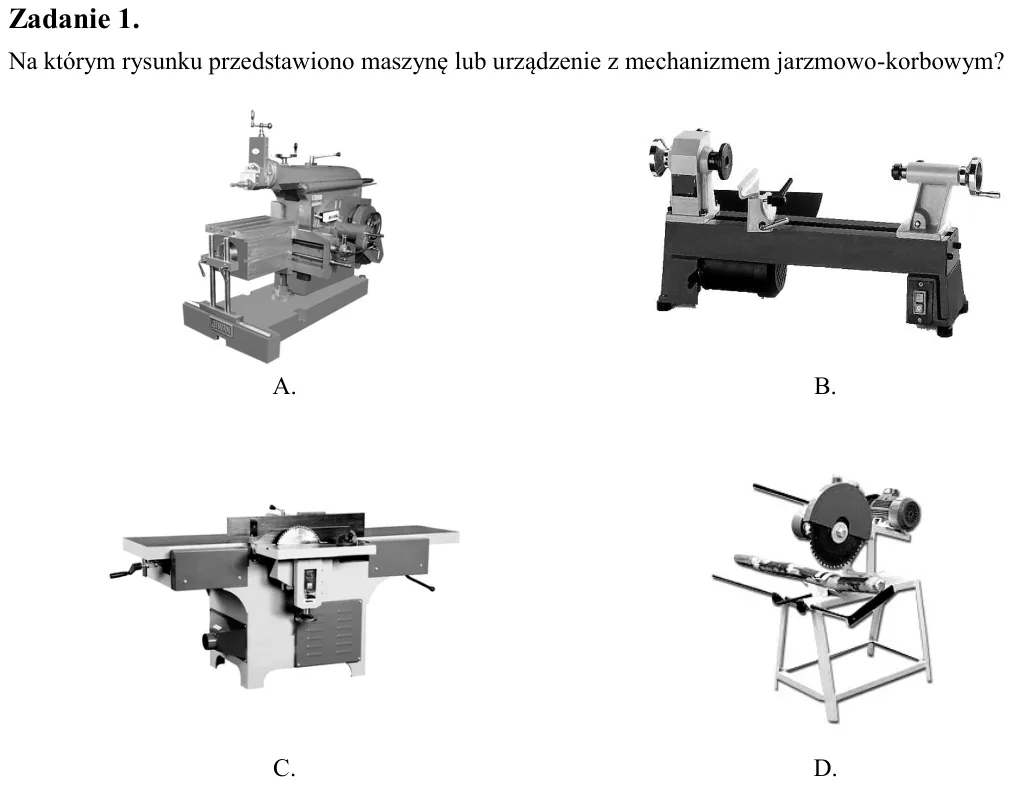

Zadanie 1. Na którym rysunku przedstawiono maszynę lub urządzenie z mechanizmem jarzmowo-korbowym?

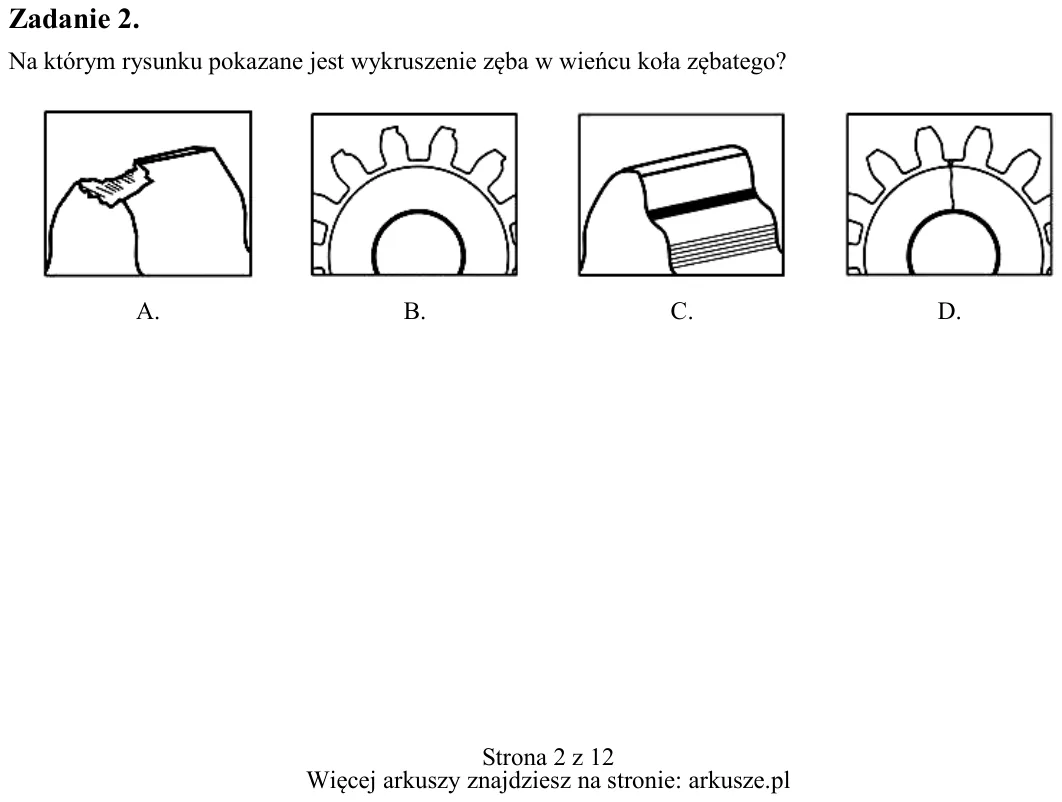

Zadanie 2. Na którym rysunku pokazane jest wykruszenie zęba w wieńcu koła zębatego? A. B. C. D. A. B. C. D.

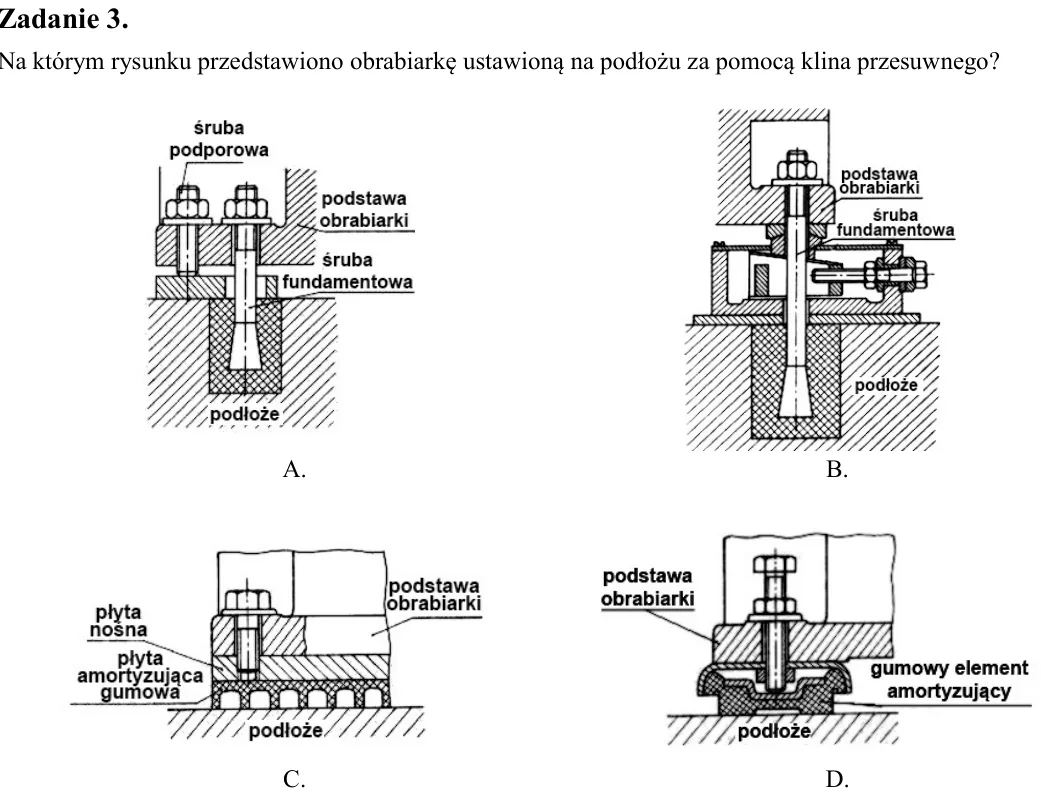

Zadanie 3. Na którym rysunku przedstawiono obrabiarkę ustawioną na podłożu za pomocą klina przesuwnego?

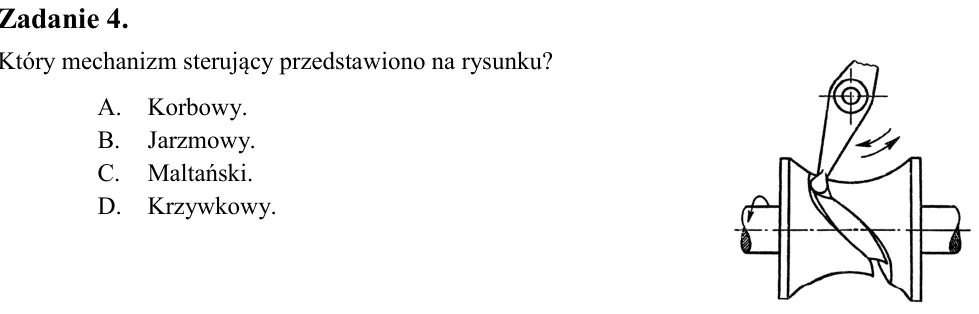

Zadanie 4. Który mechanizm sterujący przedstawiono na rysunku? A. Korbowy. B. Jarzmowy. C. Maltański. D. Krzywkowy.

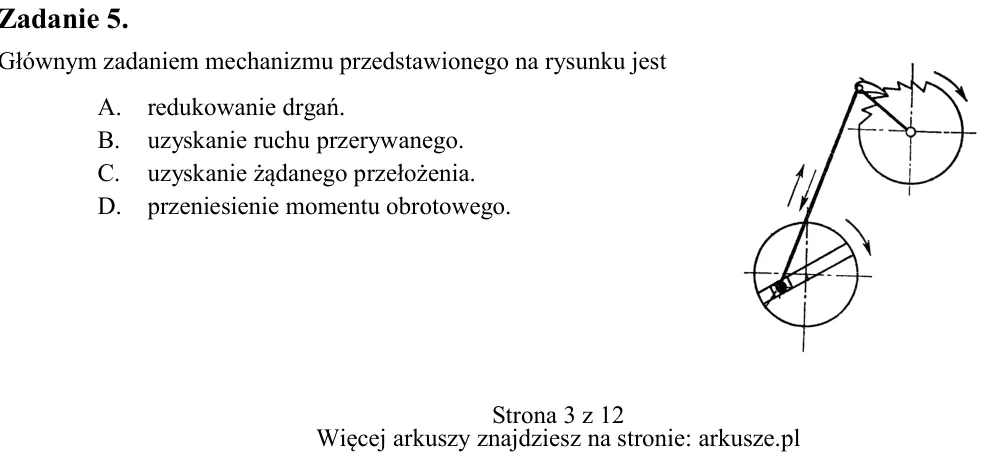

Zadanie 5. Głównym zadaniem mechanizmu przedstawionego na rysunku jest A. redukowanie drgań. B. uzyskanie ruchu przerywanego. C. uzyskanie żądanego przełożenia. D. przeniesienie momentu obrotowego. A. B. C. D.

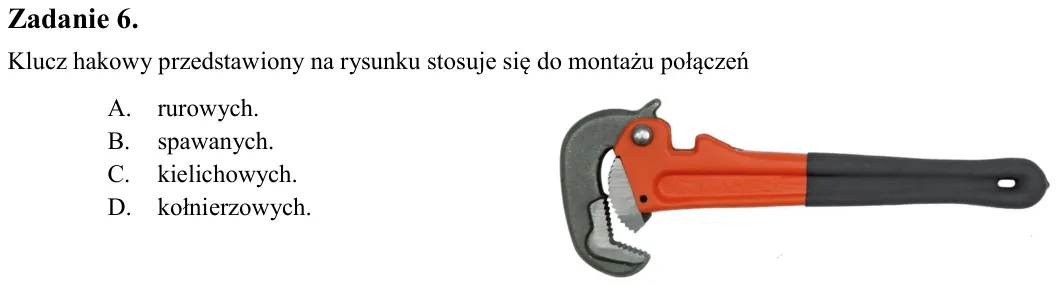

Zadanie 6. Klucz hakowy przedstawiony na rysunku stosuje się do montażu połączeń A. rurowych. B. spawanych. C. kielichowych. D. kołnierzowych.

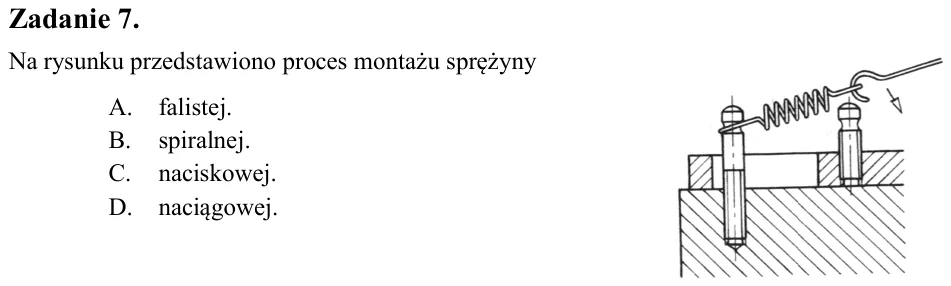

Zadanie 7. Na rysunku przedstawiono proces montażu sprężyny A. falistej. B. spiralnej. C. naciskowej. D. naciągowej.

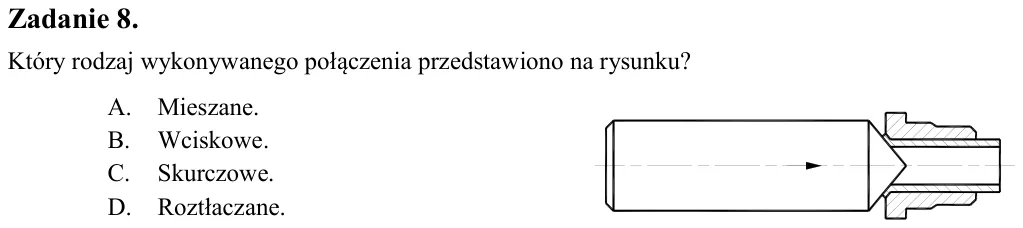

Zadanie 8. Który rodzaj wykonywanego połączenia przedstawiono na rysunku? A. Mieszane. B. Wciskowe. C. Skurczowe. D. Roztłaczane.

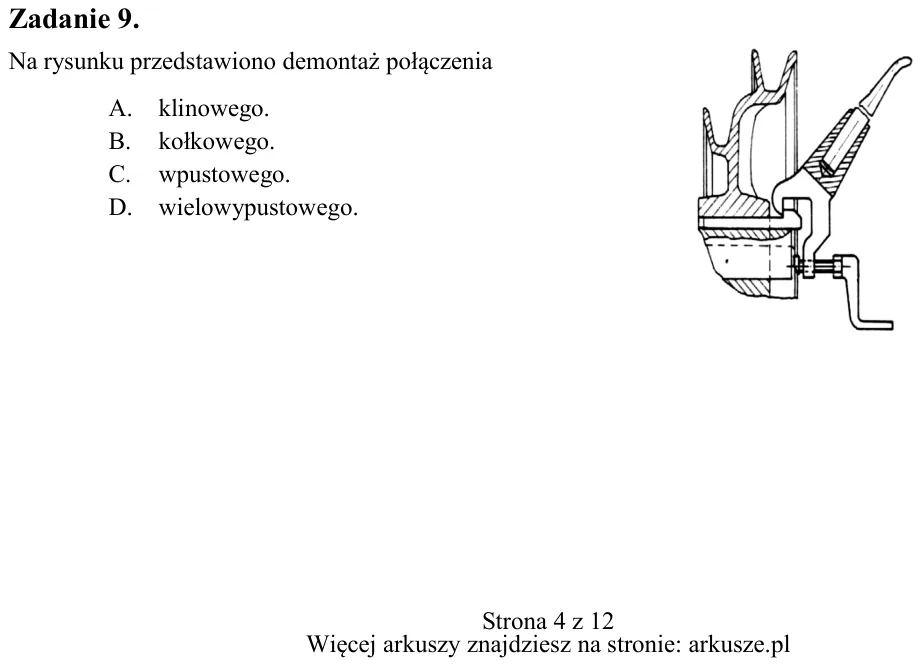

Zadanie 9. Na rysunku przedstawiono demontaż połączenia A. klinowego. B. kołkowego. C. wpustowego. D. wielowypustowego.

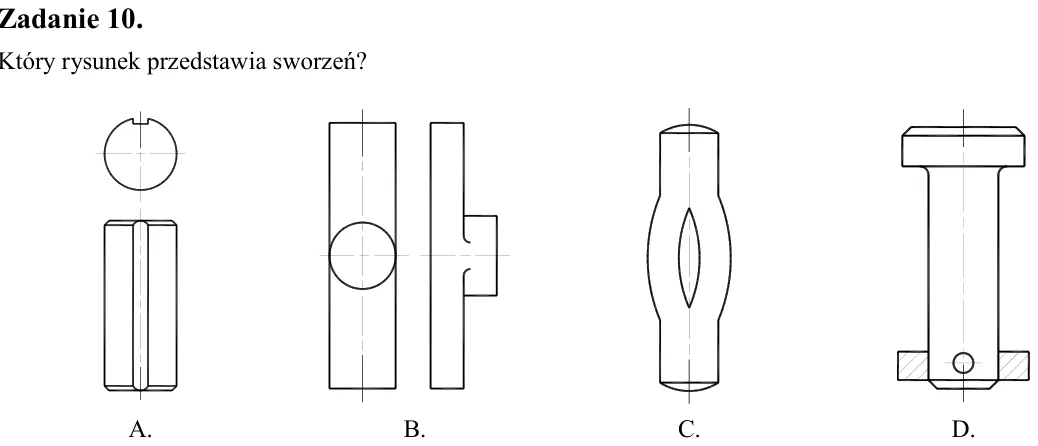

Zadanie 10. Który rysunek przedstawia sworzeń?

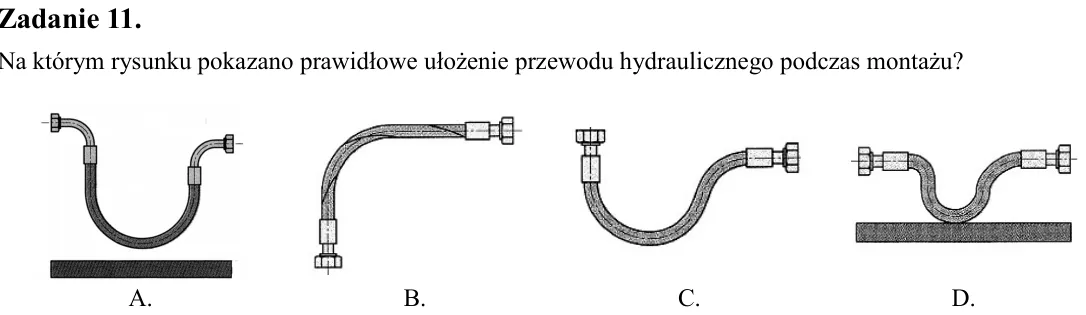

Zadanie 11. Na którym rysunku pokazano prawidłowe ułożenie przewodu hydraulicznego podczas montażu?

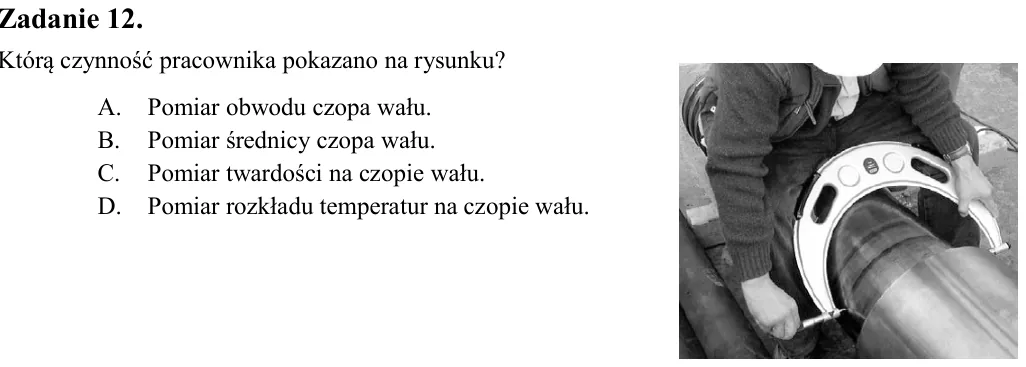

Zadanie 12. Którą czynność pracownika pokazano na rysunku? A. Pomiar obwodu czopa wału. B. Pomiar średnicy czopa wału. C. Pomiar twardości na czopie wału. D. Pomiar rozkładu temperatur na czopie wału.

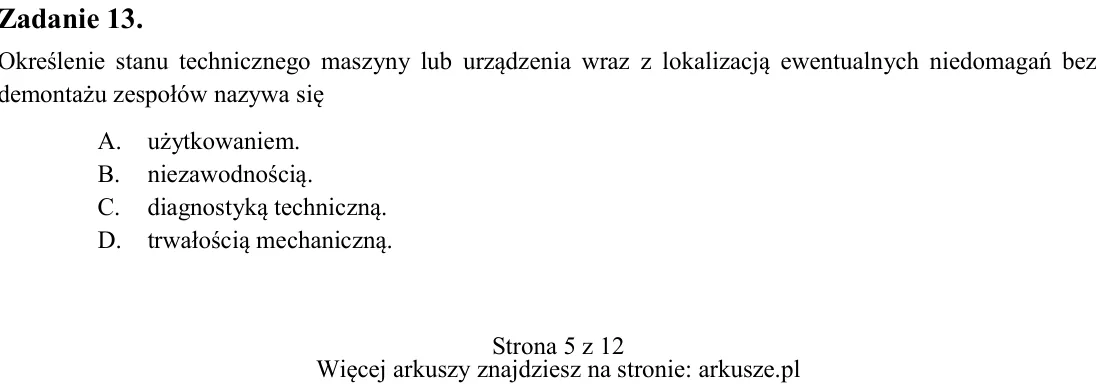

Zadanie 13. Określenie stanu technicznego maszyny lub urządzenia wraz z lokalizacją ewentualnych niedomagań bez demontażu zespołów nazywa się A. użytkowaniem. B. niezawodnością. C. diagnostyką techniczną. D. trwałością m

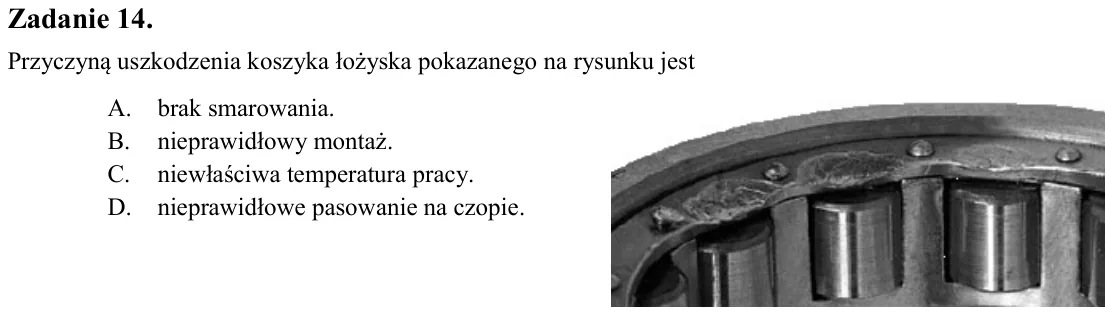

Zadanie 14. Przyczyną uszkodzenia koszyka łożyska pokazanego na rysunku jest A. brak smarowania. B. nieprawidłowy montaż. C. niewłaściwa temperatura pracy. D. nieprawidłowe pasowanie na czopie.

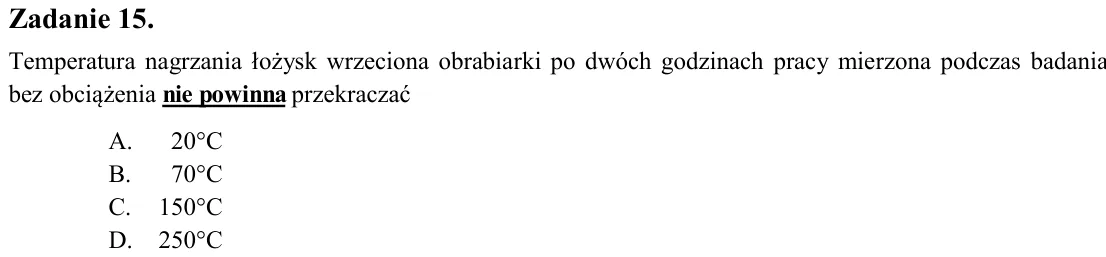

Zadanie 15. Temperatura nagrzania łożysk wrzeciona obrabiarki po dwóch godzinach pracy mierzona podczas badania bez obciążenia nie powinna przekraczać A. 20°C B. 70°C C. 150°C D. 250°C

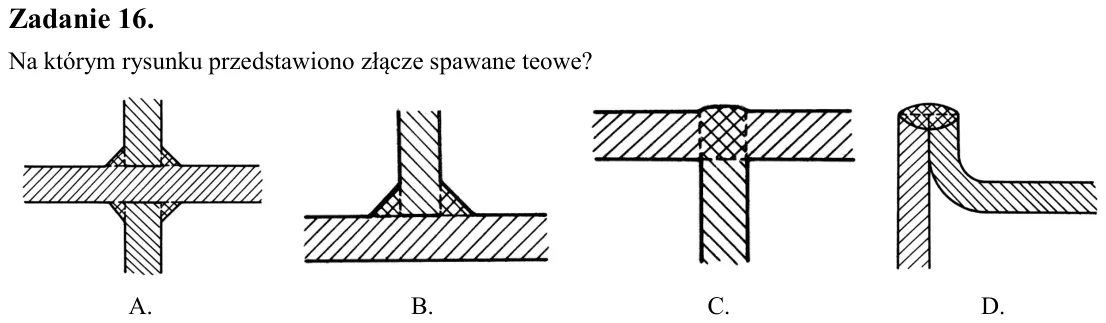

Zadanie 16. Na którym rysunku przedstawiono złącze spawane teowe?

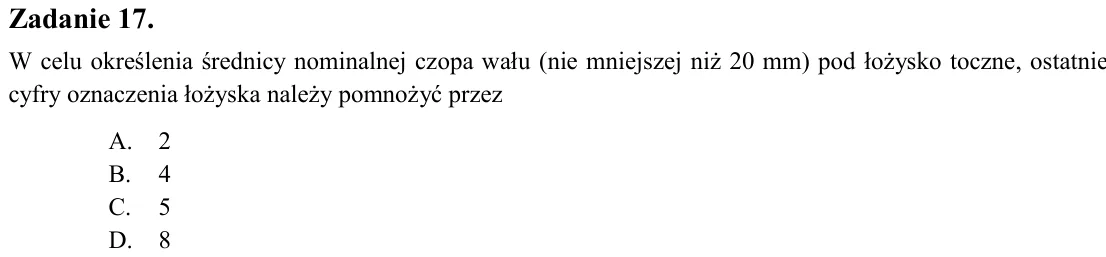

Zadanie 17. W celu określenia średnicy nominalnej czopa wału (nie mniejszej niż 20 mm) pod łożysko toczne, ostatnie cyfry oznaczenia łożyska należy pomnożyć przez A. 2 B. 4 C. 5 D. 8

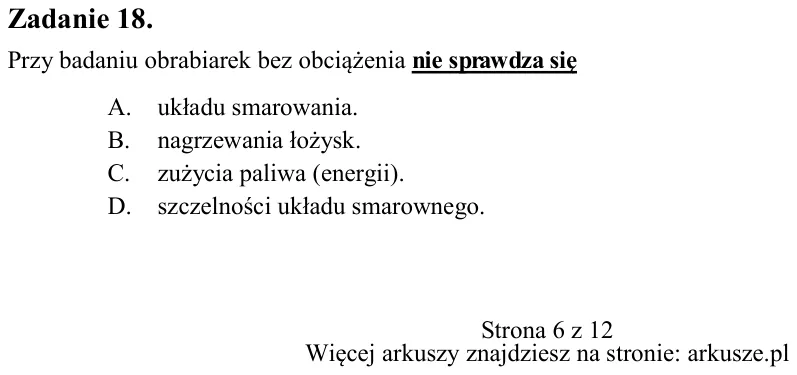

Zadanie 18. Przy badaniu obrabiarek bez obciążenia nie sprawdza się A. układu smarowania. B. nagrzewania łożysk. C. zużycia paliwa (energii). D. szczelności układu smarownego. A. B. C. D.

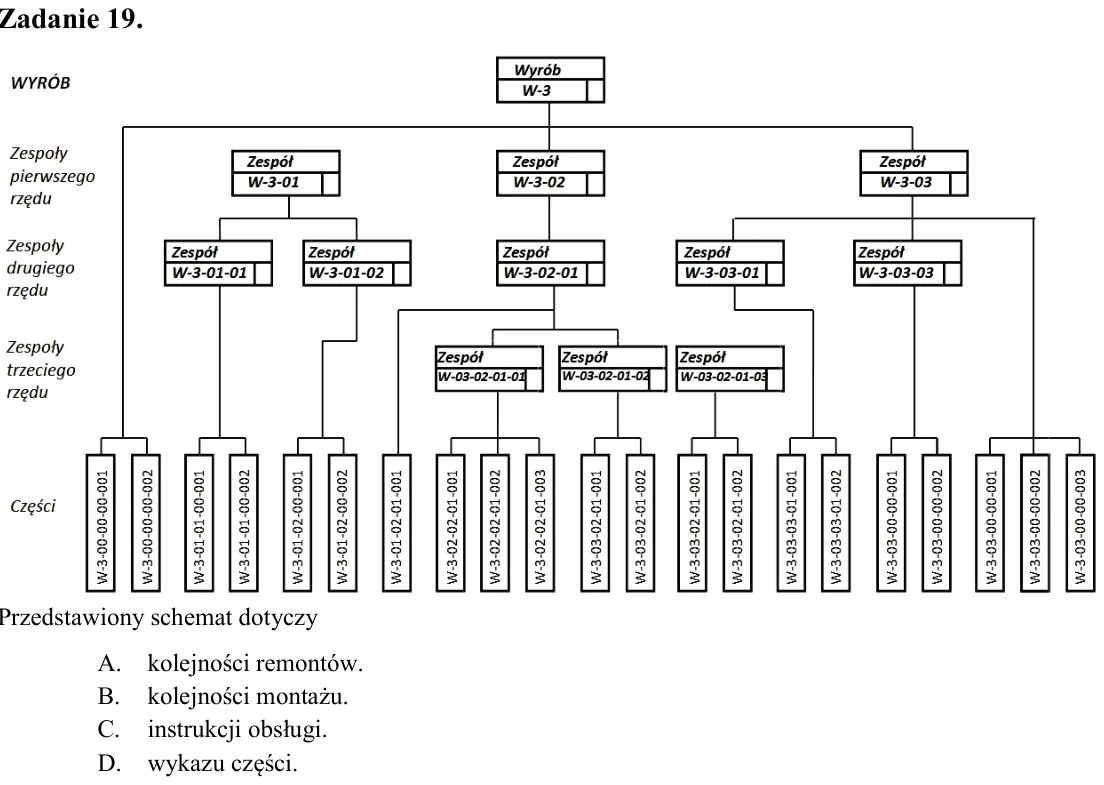

Zadanie 19. Przedstawiony schemat dotyczy A. kolejności remontów. B. kolejności montażu. C. instrukcji obsługi. D. wykazu części.

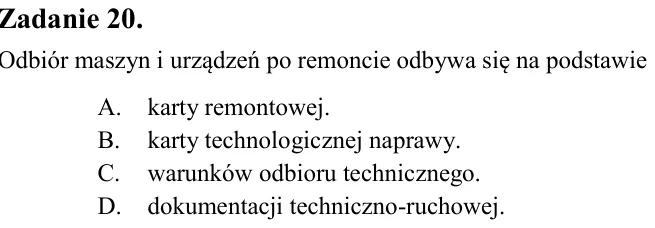

Zadanie 20. Odbiór maszyn i urządzeń po remoncie odbywa się na podstawie A. karty remontowej. B. karty technologicznej naprawy. C. warunków odbioru technicznego. D. dokumentacji techniczno-ruchowej.

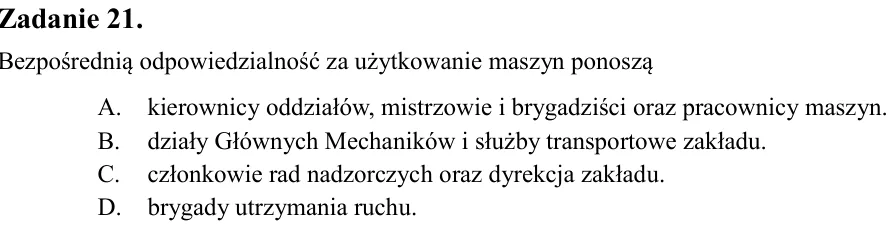

Zadanie 21. Bezpośrednią odpowiedzialność za użytkowanie maszyn ponoszą A. kierownicy oddziałów, mistrzowie i brygadziści oraz pracownicy maszyn. B. działy Głównych Mechaników i służby transportowe zakładu. C. członkowie

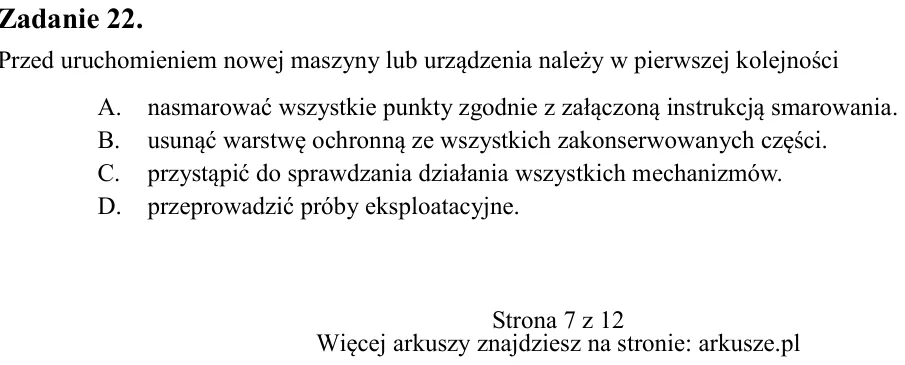

Zadanie 22. Przed uruchomieniem nowej maszyny lub urządzenia należy w pierwszej kolejności A. nasmarować wszystkie punkty zgodnie z załączoną instrukcją smarowania. B. usunąć warstwę ochronną ze wszystkich zakonserwowany

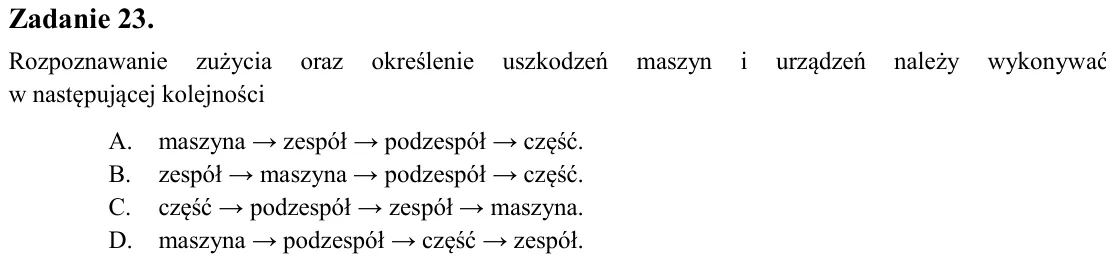

Zadanie 23. Rozpoznawanie zużycia oraz określenie uszkodzeń maszyn i urządzeń należy wykonywać w następującej kolejności A. maszyna → zespół → podzespół → część. B. zespół → maszyna → podzespół → część. C. część → podzes

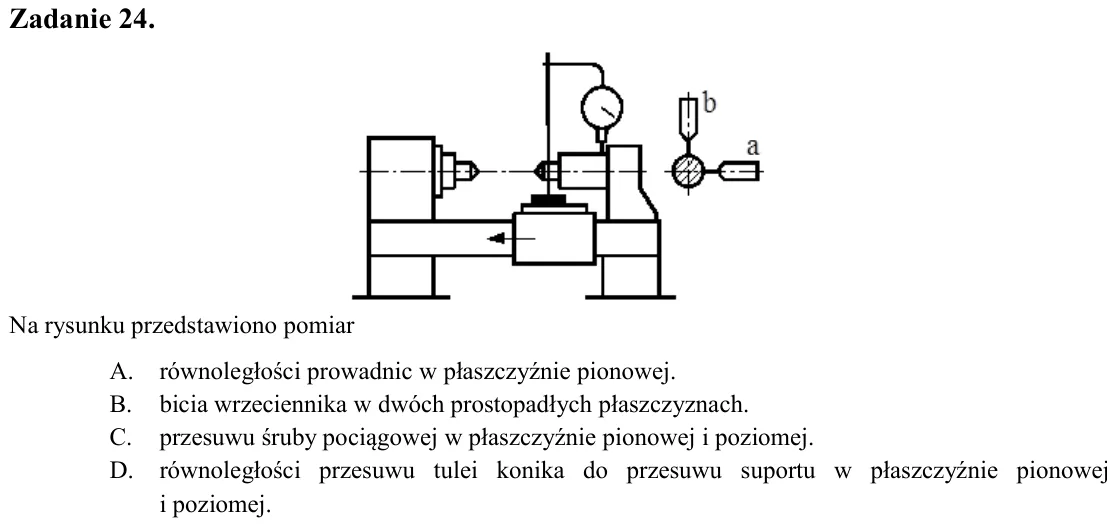

Zadanie 24. Na rysunku przedstawiono pomiar A. równoległości prowadnic w płaszczyźnie pionowej. B. bicia wrzeciennika w dwóch prostopadłych płaszczyznach. C. przesuwu śruby pociągowej w płaszczyźnie pionowej i poziomej.

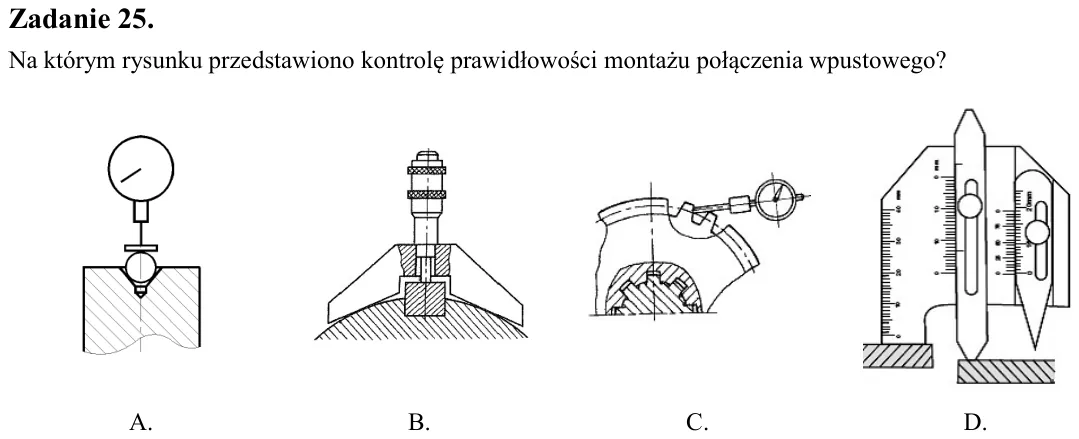

Zadanie 25. Na którym rysunku przedstawiono kontrolę prawidłowości montażu połączenia wpustowego?

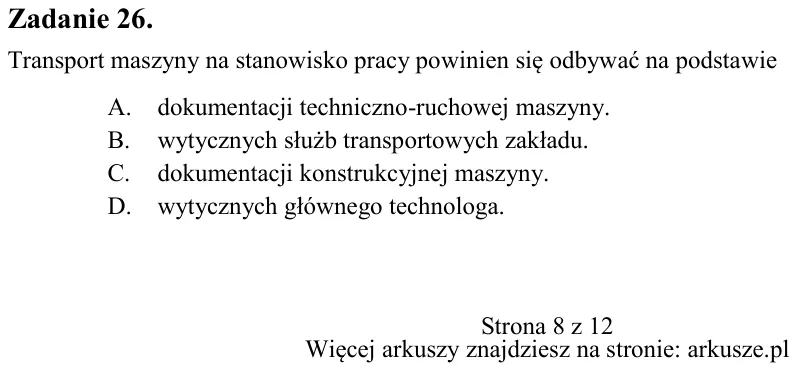

Zadanie 26. Transport maszyny na stanowisko pracy powinien się odbywać na podstawie A. dokumentacji techniczno-ruchowej maszyny. B. wytycznych służb transportowych zakładu. C. dokumentacji konstrukcyjnej maszyny. D. wyty

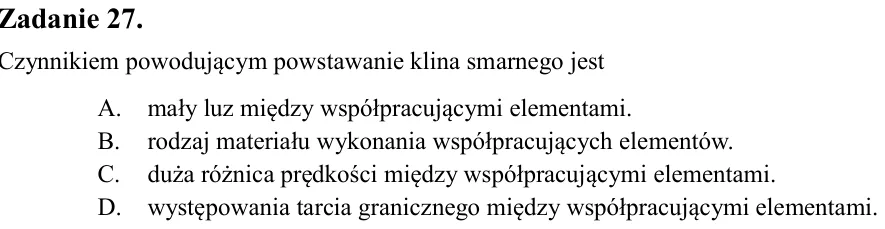

Zadanie 27. Czynnikiem powodującym powstawanie klina smarnego jest A. mały luz między współpracującymi elementami. B. rodzaj materiału wykonania współpracujących elementów. C. duża różnica prędkości między współpracujący

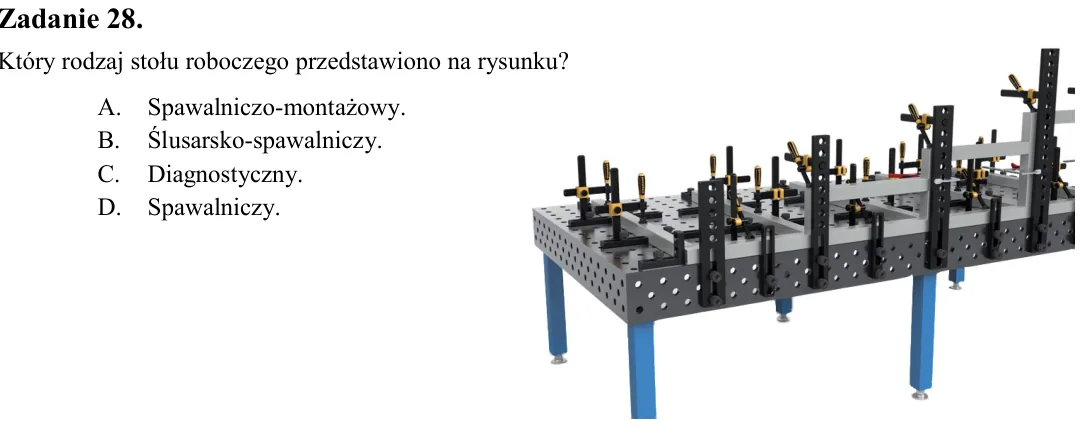

Zadanie 28. Który rodzaj stołu roboczego przedstawiono na rysunku? A. Spawalniczo-montażowy. B. Ślusarsko-spawalniczy. C. Diagnostyczny. D. Spawalniczy.

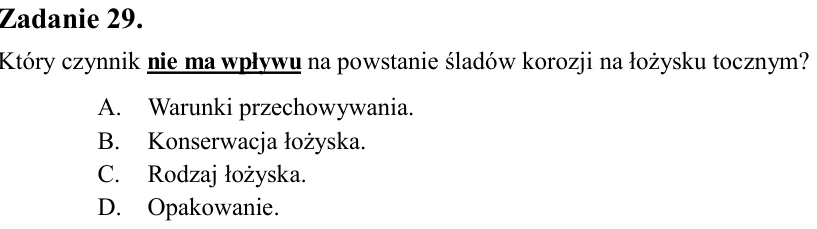

Zadanie 29. Który czynnik nie ma wpływu na powstanie śladów korozji na łożysku tocznym? A. Warunki przechowywania. B. Konserwacja łożyska. C. Rodzaj łożyska. D. Opakowanie.

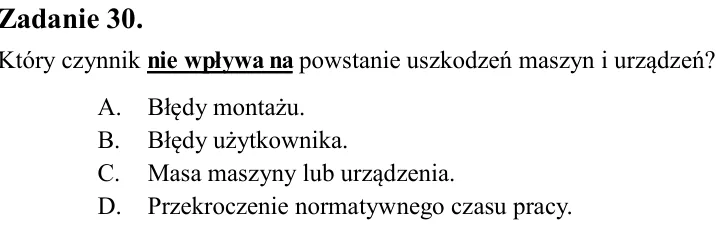

Zadanie 30. Który czynnik nie wpływa na powstanie uszkodzeń maszyn i urządzeń? A. Błędy montażu. B. Błędy użytkownika. C. Masa maszyny lub urządzenia. D. Przekroczenie normatywnego czasu pracy.

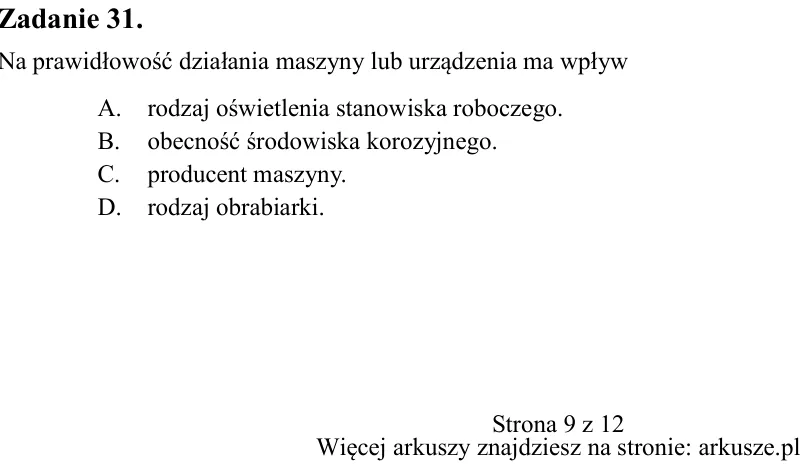

Zadanie 31. Na prawidłowość działania maszyny lub urządzenia ma wpływ A. rodzaj oświetlenia stanowiska roboczego. B. obecność środowiska korozyjnego. C. producent maszyny. D. rodzaj obrabiarki.

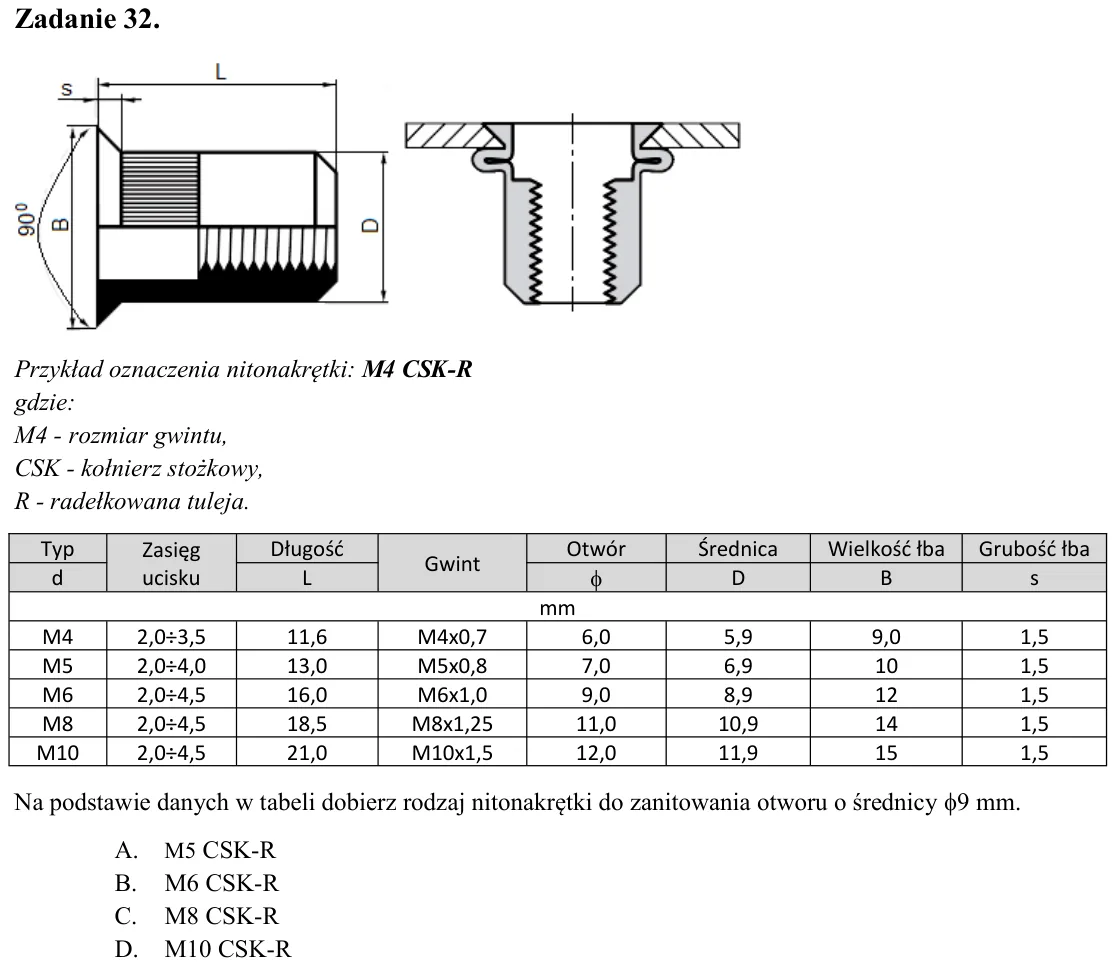

Zadanie 32. Przykład oznaczenia nitonakrętki: M4 CSK-R gdzie: M4 - rozmiar gwintu, CSK - kołnierz stożkowy, R - radełkowana tuleja. Na podstawie danych w tabeli dobierz rodzaj nitonakrętki do zanitowania otworu o średnic

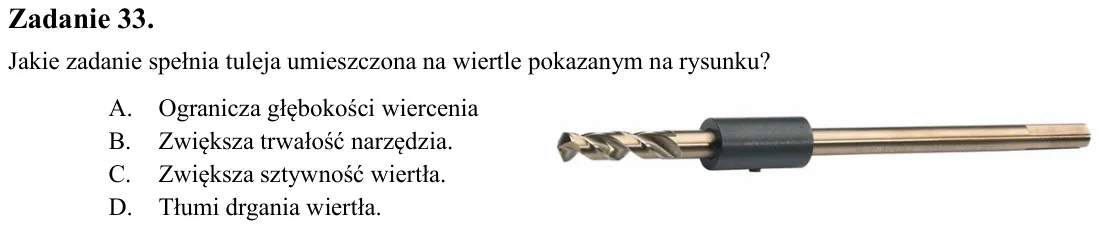

Zadanie 33. Jakie zadanie spełnia tuleja umieszczona na wiertle pokazanym na rysunku? A. Ogranicza głębokości wiercenia B. Zwiększa trwałość narzędzia. C. Zwiększa sztywność wiertła. D. Tłumi drgania wiertła.

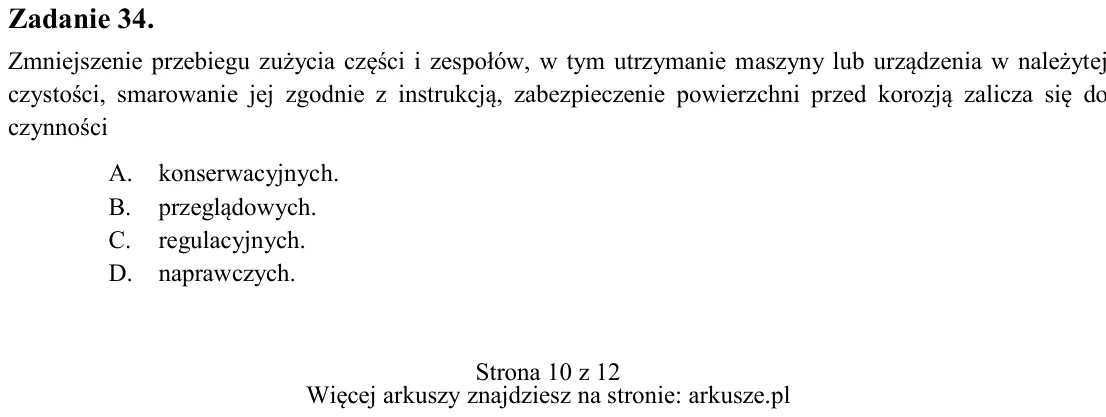

Zadanie 34. Zmniejszenie przebiegu zużycia części i zespołów, w tym utrzymanie maszyny lub urządzenia w należytej czystości, smarowanie jej zgodnie z instrukcją, zabezpieczenie powierzchni przed korozją zalicza się do cz

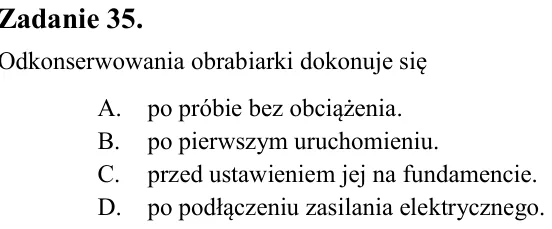

Zadanie 35. Odkonserwowania obrabiarki dokonuje się A. po próbie bez obciążenia. B. po pierwszym uruchomieniu. C. przed ustawieniem jej na fundamencie. D. po podłączeniu zasilania elektrycznego.

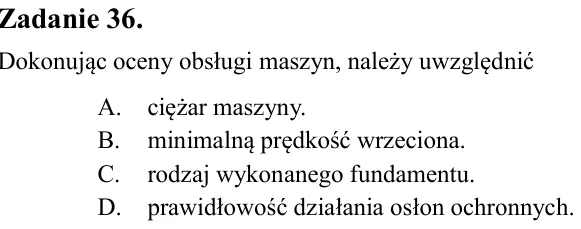

Zadanie 36. Dokonując oceny obsługi maszyn, należy uwzględnić A. ciężar maszyny. B. minimalną prędkość wrzeciona. C. rodzaj wykonanego fundamentu. D. prawidłowość działania osłon ochronnych.

Zadanie 37. Do sposobów czyszczenia części maszyn przed montażem zalicza się A. skrobanie. B. piłowanie. C. wyoblanie. D. szczotkowanie.

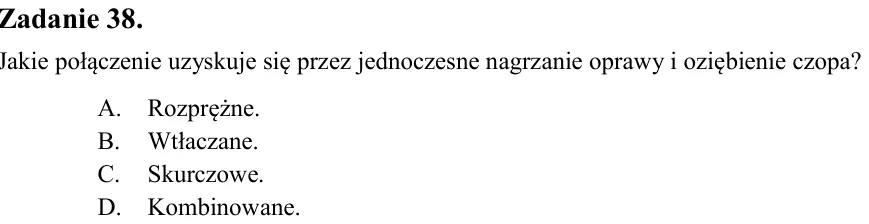

Zadanie 38. Jakie połączenie uzyskuje się przez jednoczesne nagrzanie oprawy i oziębienie czopa? A. Rozprężne. B. Wtłaczane. C. Skurczowe. D. Kombinowane.

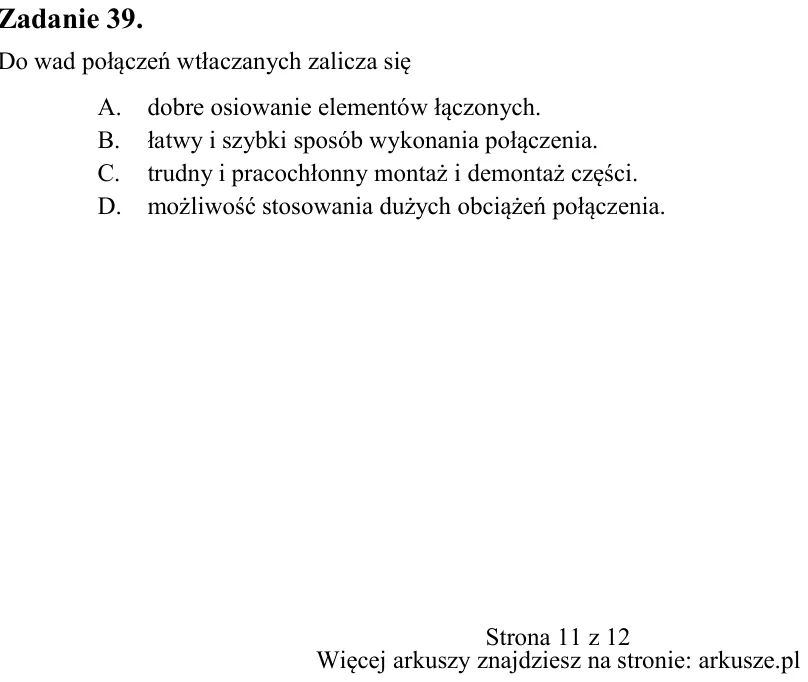

Zadanie 39. Do wad połączeń wtłaczanych zalicza się A. dobre osiowanie elementów łączonych. B. łatwy i szybki sposób wykonania połączenia. C. trudny i pracochłonny montaż i demontaż części. D. możliwość stosowania dużych

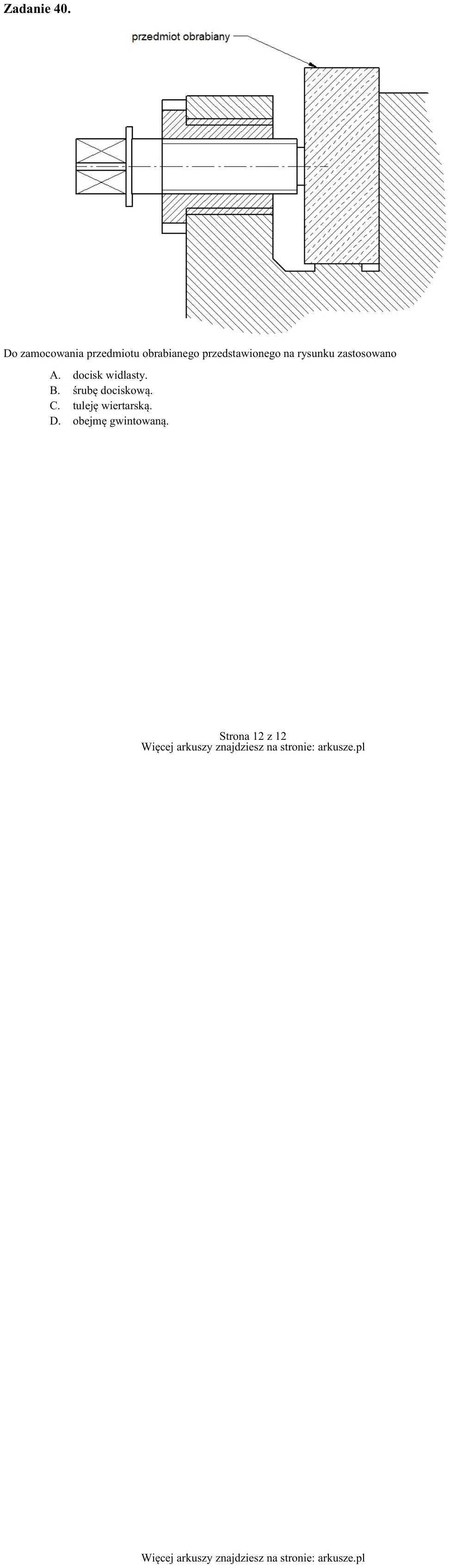

Zadanie 40. Do zamocowania przedmiotu obrabianego przedstawionego na rysunku zastosowano A. docisk widlasty. B. śrubę dociskową. C. tuleję wiertarską. D. obejmę gwintowaną.
