M19 · Egzamin zawodowy · październik 2013

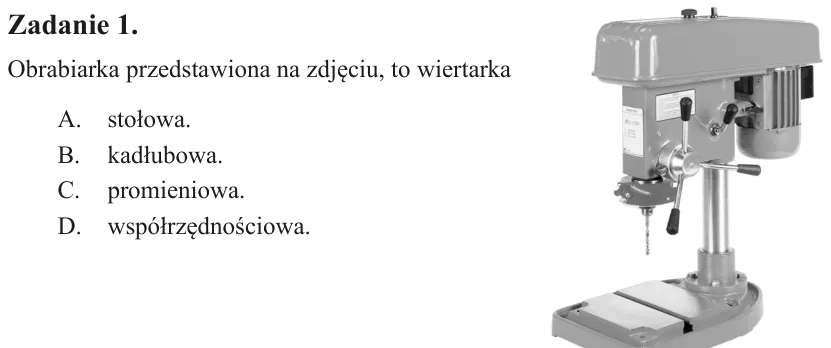

Zadanie 1. Obrabiarka przedstawiona na zdjęciu, to wiertarka A. stołowa. B. kadłubowa. C. promieniowa. D. współrzędnościowa.

Zadanie 2. Tokarka CNC posiada na wyposażeniu A. nawrotnicę. B. układ pomiarowy. C. skrzynkę posuwów. D. stół magnetyczny.

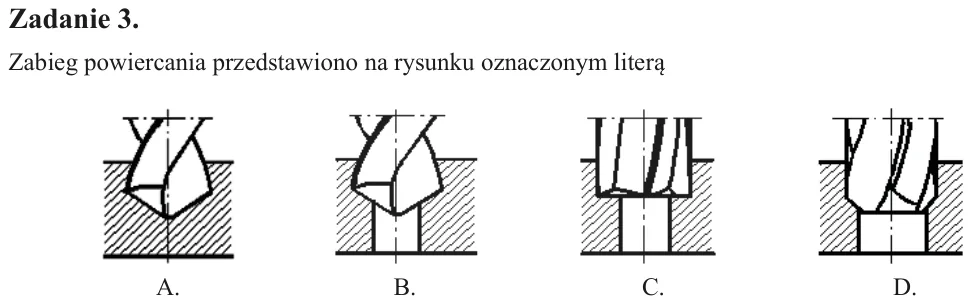

Zadanie 3. Zabieg powiercania przedstawiono na rysunku oznaczonym literą A. B. C. D.

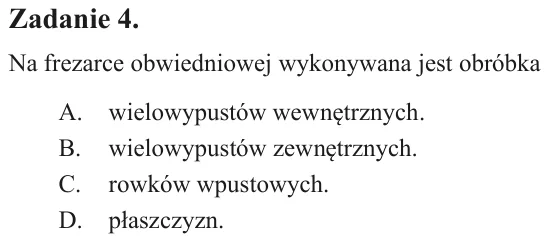

Zadanie 4. Na frezarce obwiedniowej wykonywana jest obróbka A. wielowypustów wewnętrznych. B. wielowypustów zewnętrznych. C. rowków wpustowych. D. płaszczyzn.

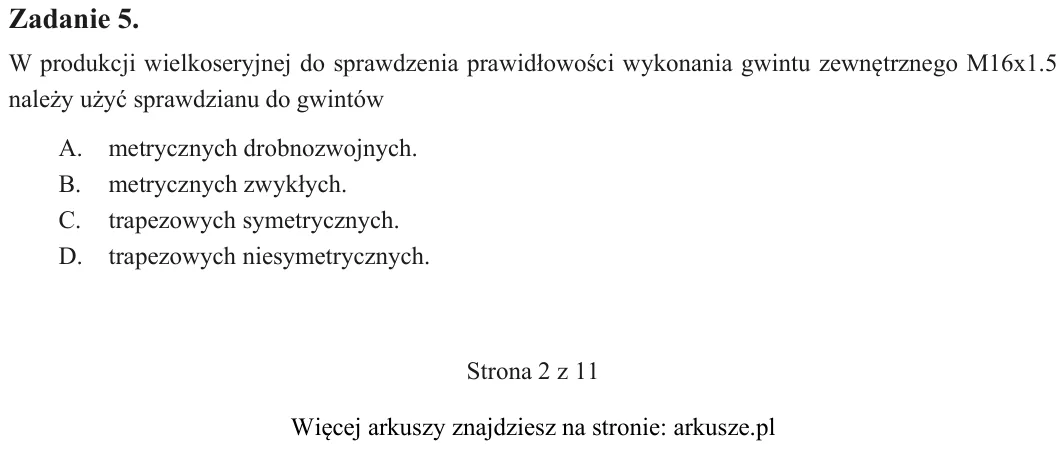

Zadanie 5. W produkcji wielkoseryjnej do sprawdzenia prawidłowości wykonania gwintu zewnętrznego M16x1.5 należy użyć sprawdzianu do gwintów A. metrycznych drobnozwojnych. B. metrycznych zwykłych. C. trapezowych symetrycz

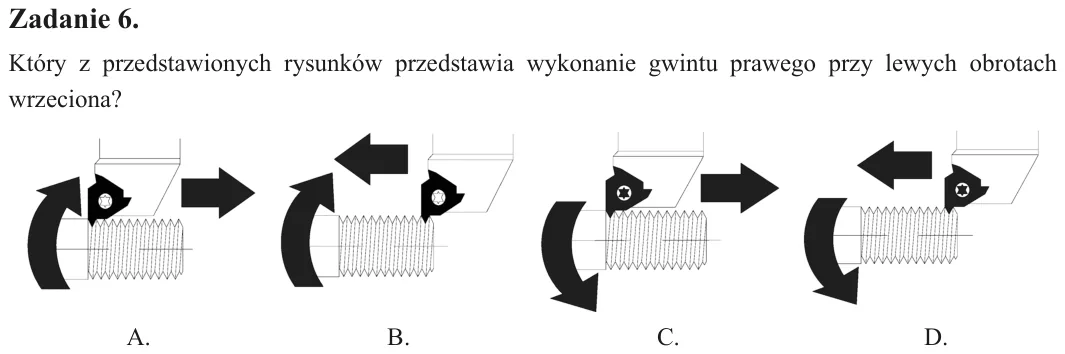

Zadanie 6. Który z przedstawionych rysunków przedstawia wykonanie gwintu prawego przy lewych obrotach wrzeciona? A. B. C. D.

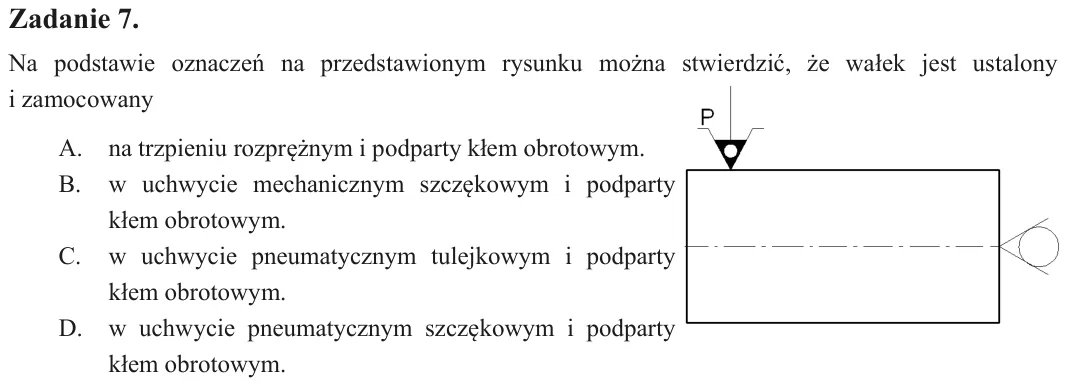

Zadanie 7. Na podstawie oznaczeń na przedstawionym rysunku można stwierdzić, że wałek jest ustalony i zamocowany A. na trzpieniu rozprężnym i podparty kłem obrotowym. B. w uchwycie mechanicznym szczękowym i podparty kłem

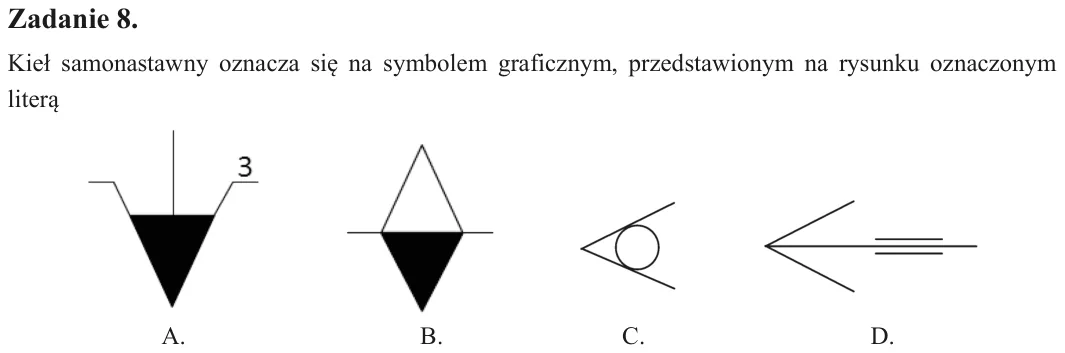

Zadanie 8. Kieł samonastawny oznacza się na symbolem graficznym, przedstawionym na rysunku oznaczonym literą A. B. C. D.

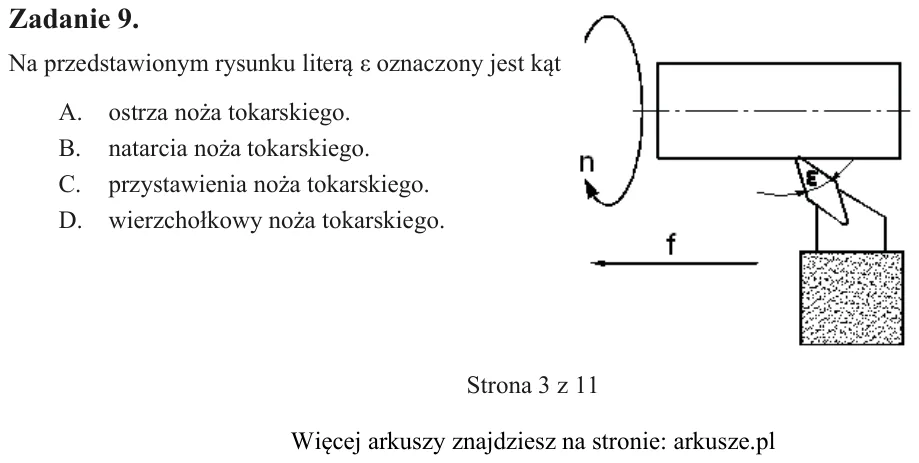

Zadanie 9. Na przedstawionym rysunku literą ε oznaczony jest kąt A. ostrza noża tokarskiego. B. natarcia noża tokarskiego. C. przystawienia noża tokarskiego. D. wierzchołkowy noża tokarskiego.

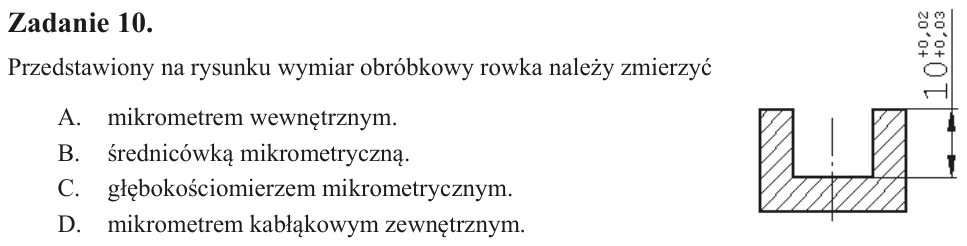

Zadanie 10. Przedstawiony na rysunku wymiar obróbkowy rowka należy zmierzyć A. mikrometrem wewnętrznym. B. średnicówką mikrometryczną. C. głębokościomierzem mikrometrycznym. D. mikrometrem kabłąkowym zewnętrznym.

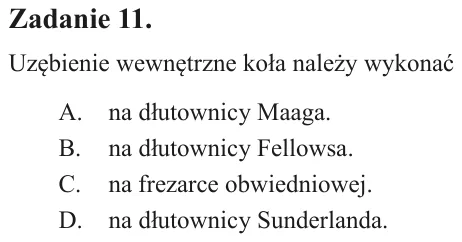

Zadanie 11. Uzębienie wewnętrzne koła należy wykonać A. na dłutownicy Maaga. B. na dłutownicy Fellowsa. C. na frezarce obwiedniowej. D. na dłutownicy Sunderlanda.

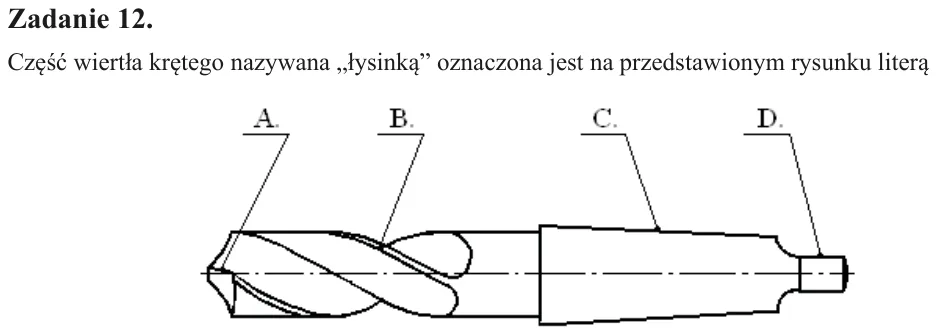

Zadanie 12. Część wiertła krętego nazywana „łysinką” oznaczona jest na przedstawionym rysunku literą

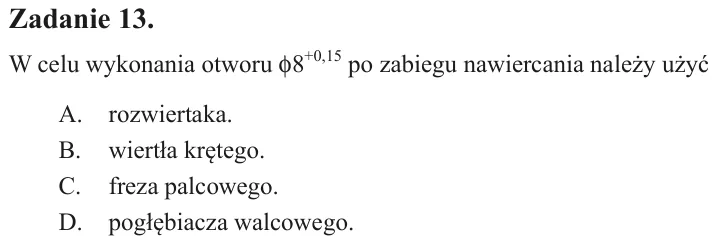

Zadanie 13. W celu wykonania otworu φ8+0,15 po zabiegu nawiercania należy użyć A. rozwiertaka. B. wiertła krętego. C. freza palcowego. D. pogłębiacza walcowego.

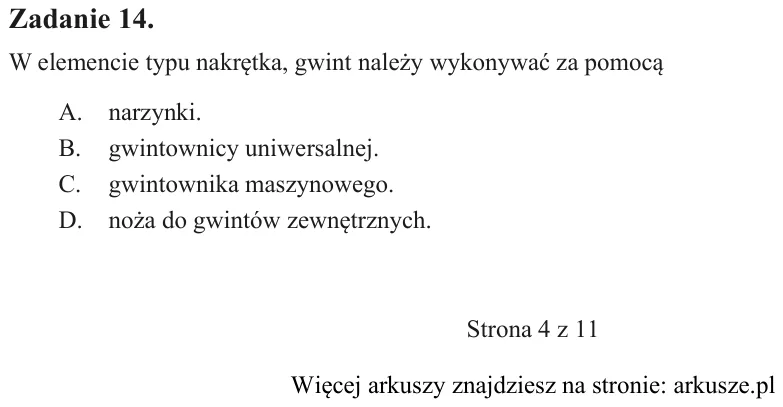

Zadanie 14. W elemencie typu nakrętka, gwint należy wykonywać za pomocą A. narzynki. B. gwintownicy uniwersalnej. C. gwintownika maszynowego. D. noża do gwintów zewnętrznych.

Zadanie 15. Do obliczenia prędkości obrotowej należy zastosować wzór oznaczony literą A. B. C. D.

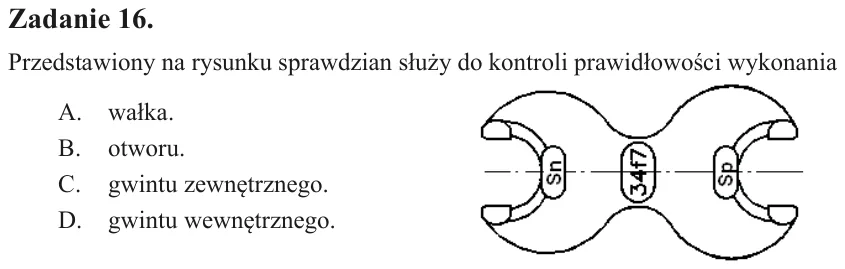

Zadanie 16. Przedstawiony na rysunku sprawdzian służy do kontroli prawidłowości wykonania A. wałka. B. otworu. C. gwintu zewnętrznego. D. gwintu wewnętrznego.

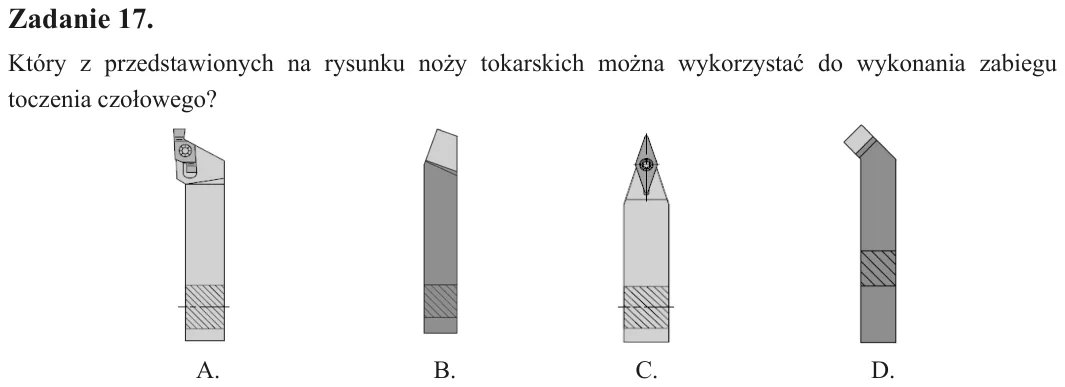

Zadanie 17. Który z przedstawionych na rysunku noży tokarskich można wykorzystać do wykonania zabiegu toczenia czołowego? A. B. C. D.

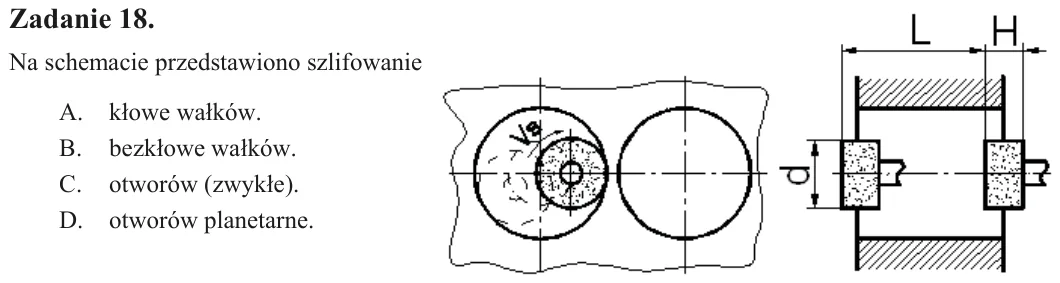

Zadanie 18. Na schemacie przedstawiono szlifowanie A. kłowe wałków. B. bezkłowe wałków. C. otworów (zwykłe). D. otworów planetarne.

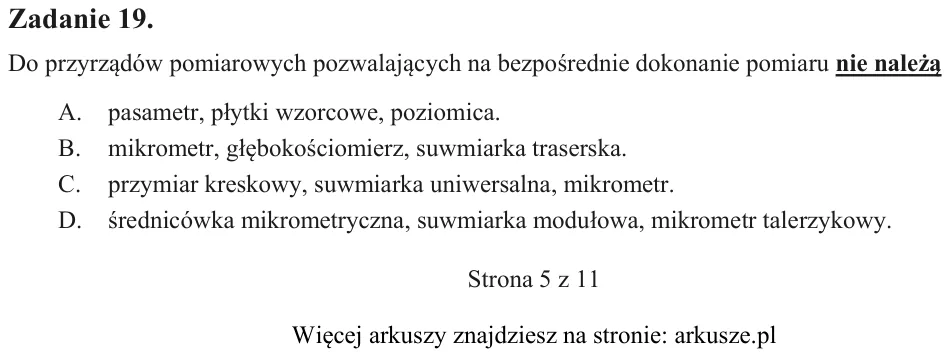

Zadanie 19. Do przyrządów pomiarowych pozwalających na bezpośrednie dokonanie pomiaru nie należą A. pasametr, płytki wzorcowe, poziomica. B. mikrometr, głębokościomierz, suwmiarka traserska. C. przymiar kreskowy, suwmiar

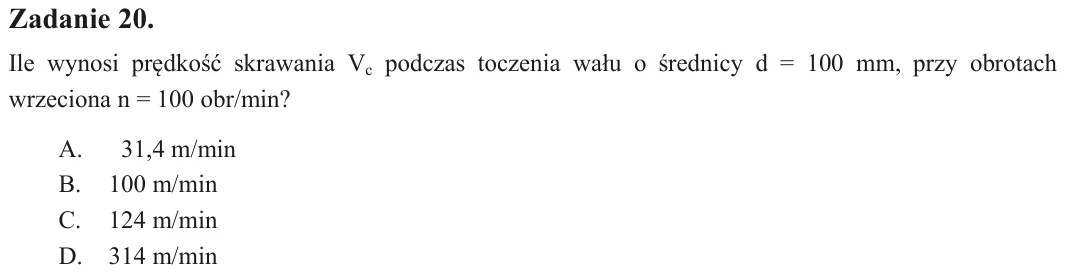

Zadanie 20. Ile wynosi prędkość skrawania Vc podczas toczenia wału o średnicy d = 100 mm, przy obrotach wrzeciona n = 100 obr/min? A. 31,4 m/min B. 100 m/min C. 124 m/min D. 314 m/min

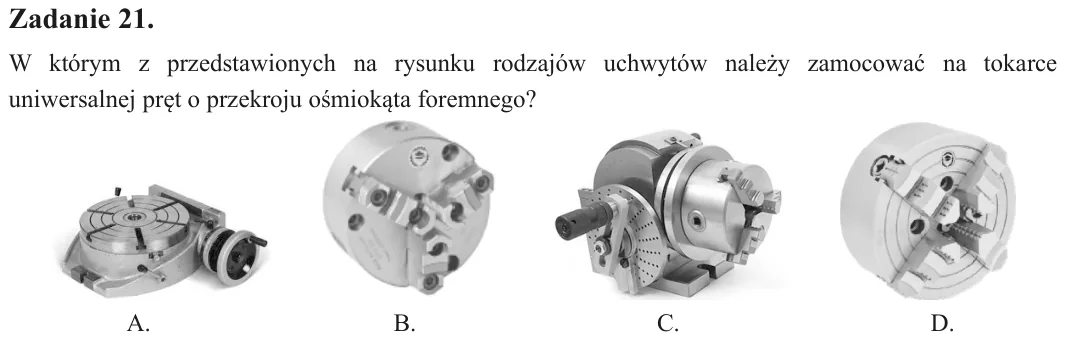

Zadanie 21. W którym z przedstawionych na rysunku rodzajów uchwytów należy zamocować na tokarce uniwersalnej pręt o przekroju ośmiokąta foremnego? A. B. C. D.

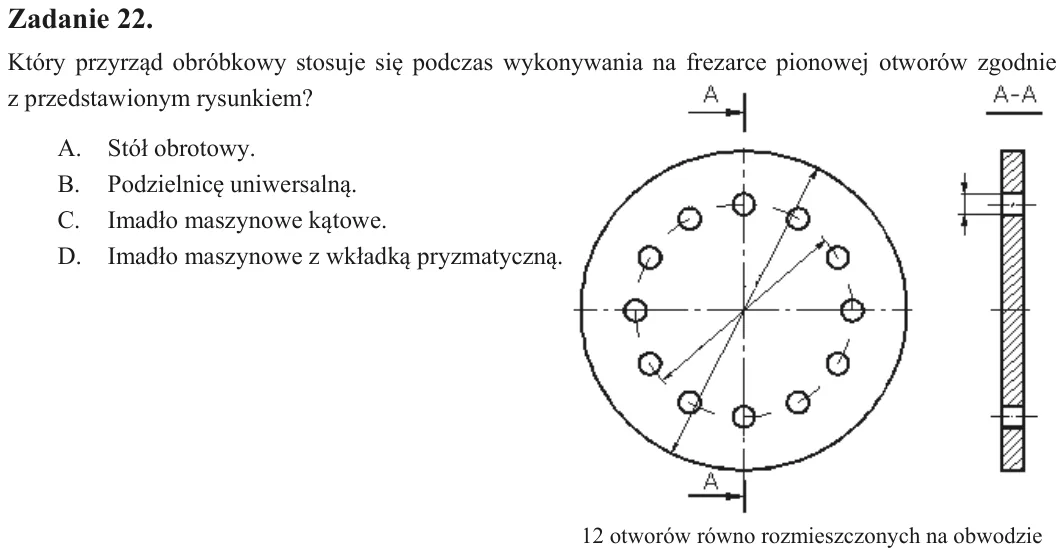

Zadanie 22. Który przyrząd obróbkowy stosuje się podczas wykonywania na frezarce pionowej otworów zgodnie z przedstawionym rysunkiem? A. Stół obrotowy. B. Podzielnicę uniwersalną. C. Imadło maszynowe kątowe. D. Imadło ma

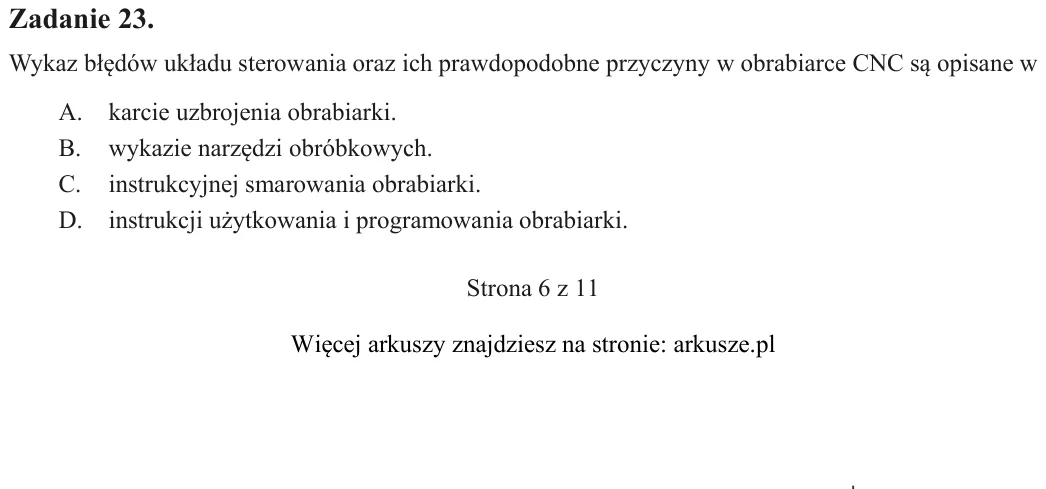

Zadanie 23. Wykaz błędów układu sterowania oraz ich prawdopodobne przyczyny w obrabiarce CNC są opisane w A. karcie uzbrojenia obrabiarki. B. wykazie narzędzi obróbkowych. C. instrukcyjnej smarowania obrabiarki. D. instr

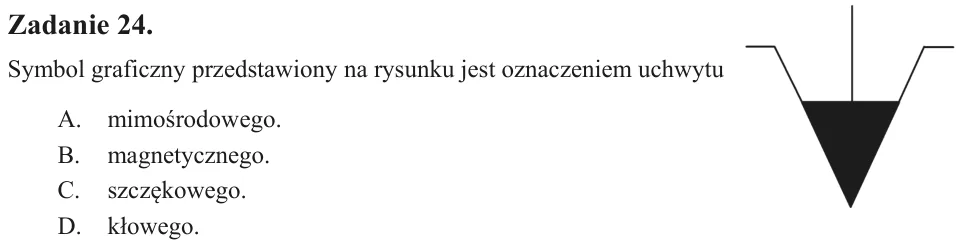

Zadanie 24. Symbol graficzny przedstawiony na rysunku jest oznaczeniem uchwytu A. mimośrodowego. B. magnetycznego. C. szczękowego. D. kłowego.

Zadanie 25. Dokładność pomiaru odchyłek pasametrem mieści się w granicach A. 0,1÷0,2 mm B. 0,01÷0,05 mm C. 0,02÷0,1 mm D. 0,003÷0,001 mm

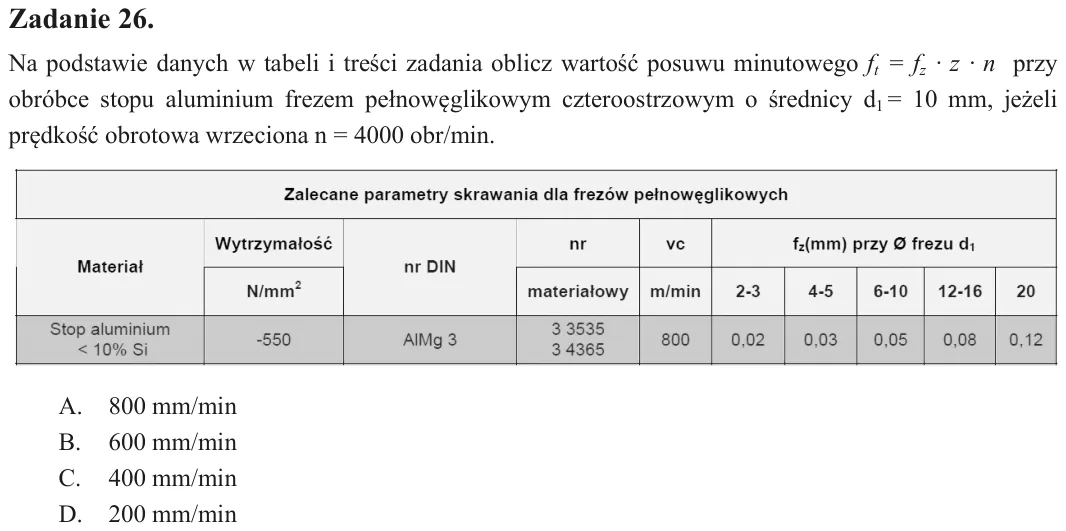

Zadanie 26. Na podstawie danych w tabeli i treści zadania oblicz wartość posuwu minutowego ft = fz · z · n przy obróbce stopu aluminium frezem pełnowęglikowym czteroostrzowym o średnicy d1 = 10 mm, jeżeli prędkość obroto

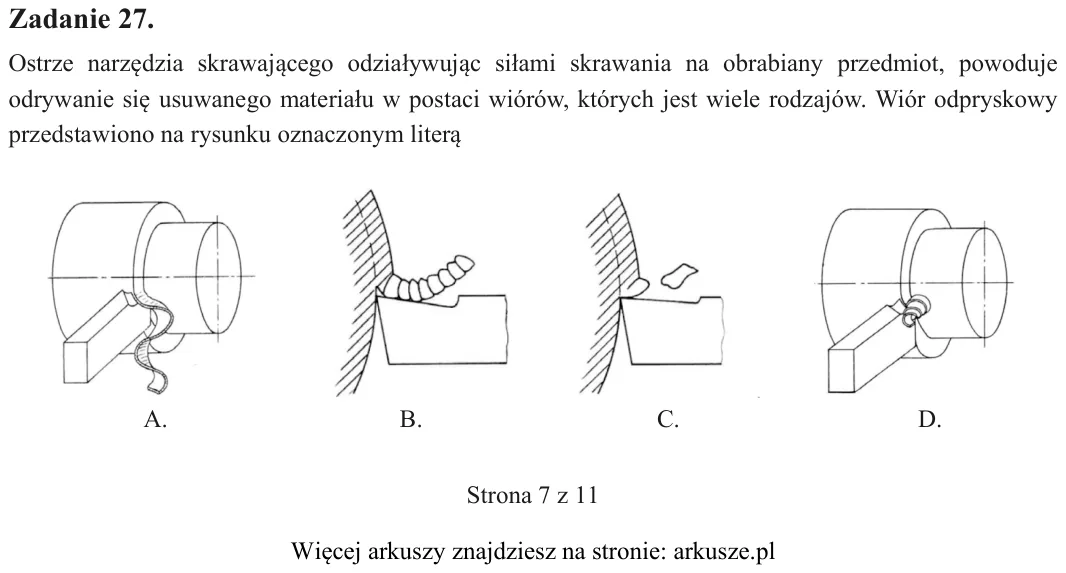

Zadanie 27. Ostrze narzędzia skrawającego odziaływując siłami skrawania na obrabiany przedmiot, powoduje odrywanie się usuwanego materiału w postaci wiórów, których jest wiele rodzajów. Wiór odpryskowy przedstawiono na r

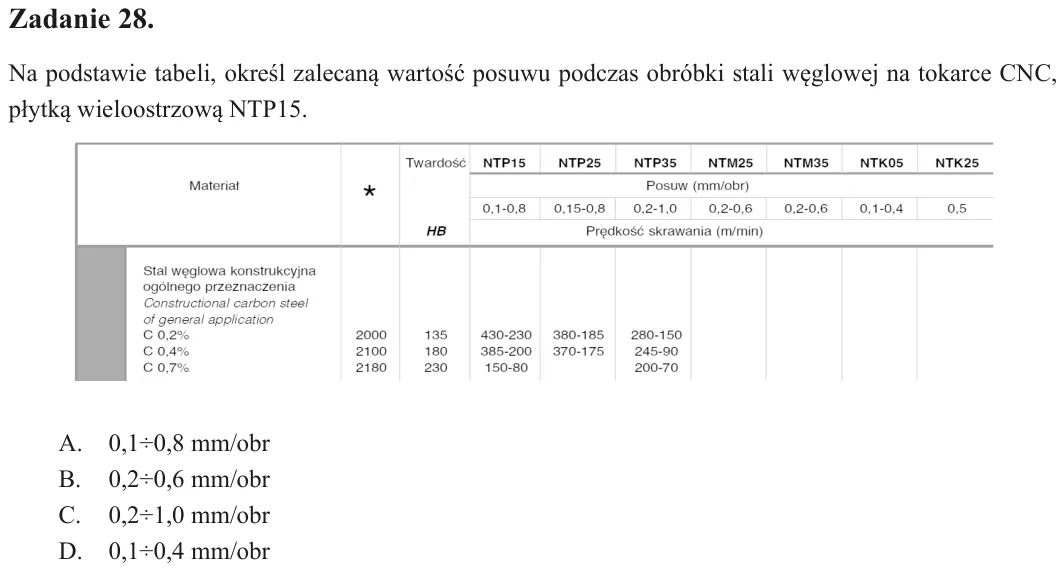

Zadanie 28. Na podstawie tabeli, określ zalecaną wartość posuwu podczas obróbki stali węglowej na tokarce CNC, płytką wieloostrzową NTP15. A. 0,1÷0,8 mm/obr B. 0,2÷0,6 mm/obr C. 0,2÷1,0 mm/obr D. 0,1÷0,4 mm/obr

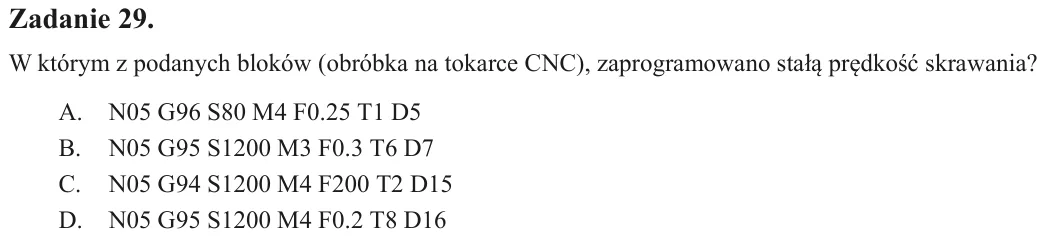

Zadanie 29. W którym z podanych bloków (obróbka na tokarce CNC), zaprogramowano stałą prędkość skrawania? A. N05 G96 S80 M4 F0.25 T1 D5 B. N05 G95 S1200 M3 F0.3 T6 D7 C. N05 G94 S1200 M4 F200 T2 D15 D. N05 G95 S1200 M4 F

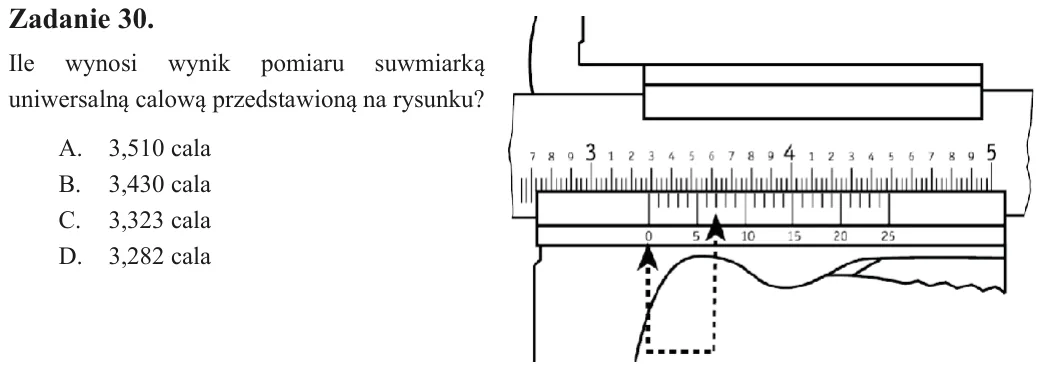

Zadanie 30. Ile wynosi wynik pomiaru suwmiarką uniwersalną calową przedstawioną na rysunku? A. 3,510 cala B. 3,430 cala C. 3,323 cala D. 3,282 cala

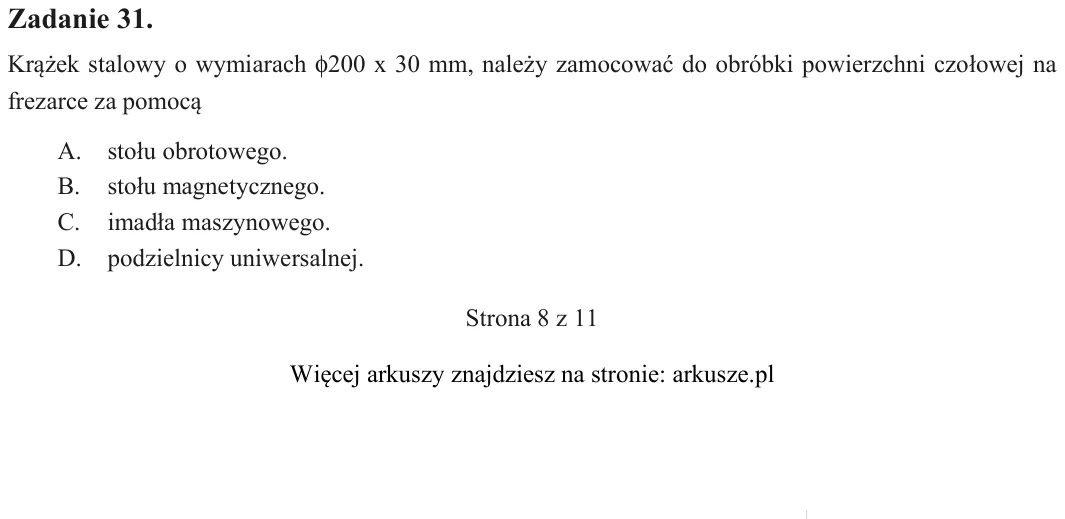

Zadanie 31. Krążek stalowy o wymiarach φ200 x 30 mm, należy zamocować do obróbki powierzchni czołowej na frezarce za pomocą A. stołu obrotowego. B. stołu magnetycznego. C. imadła maszynowego. D. podzielnicy uniwersalnej.

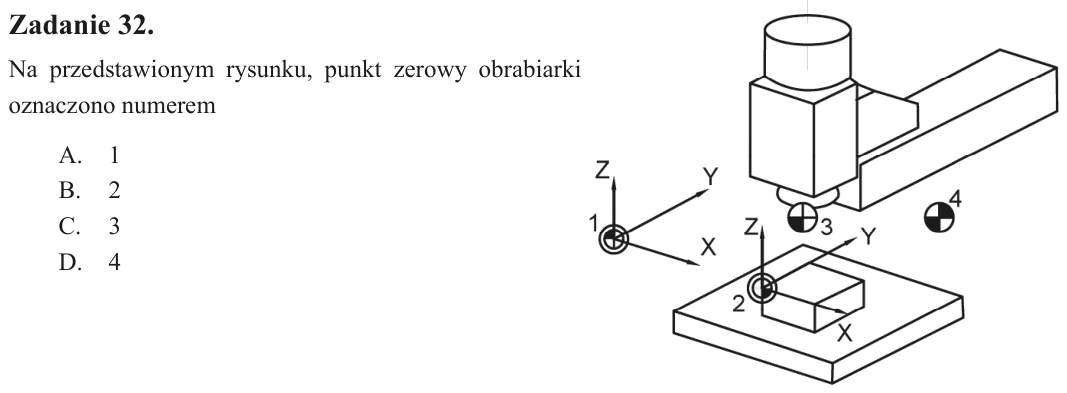

Zadanie 32. Na przedstawionym rysunku, punkt zerowy obrabiarki oznaczono numerem A. 1 B. 2 C. 3 D. 4

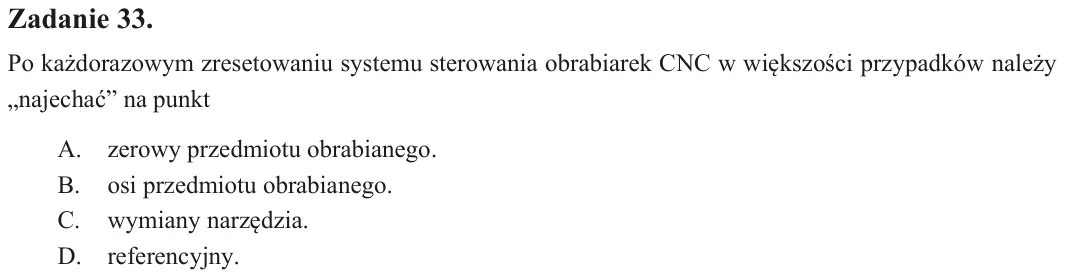

Zadanie 33. Po każdorazowym zresetowaniu systemu sterowania obrabiarek CNC w większości przypadków należy „najechać” na punkt A. zerowy przedmiotu obrabianego. B. osi przedmiotu obrabianego. C. wymiany narzędzia. D. refe

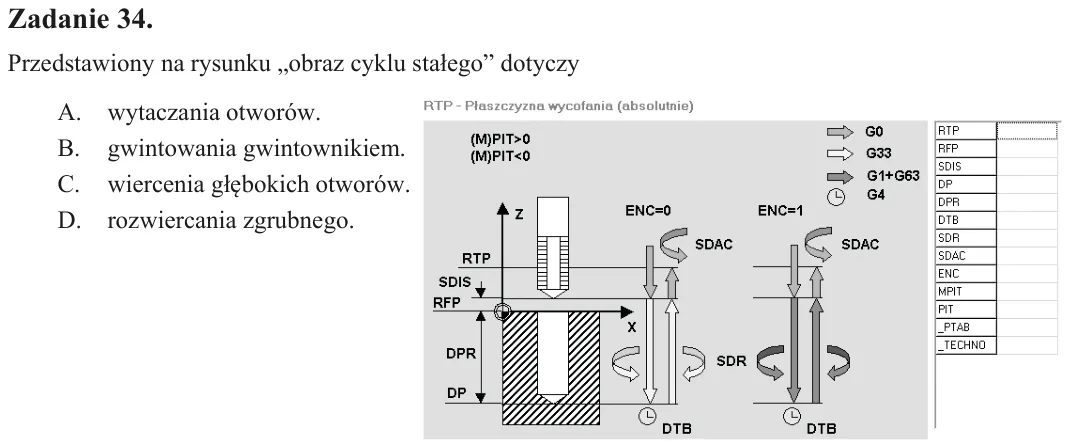

Zadanie 34. Przedstawiony na rysunku „obraz cyklu stałego” dotyczy A. wytaczania otworów. B. gwintowania gwintownikiem. C. wiercenia głębokich otworów. D. rozwiercania zgrubnego.

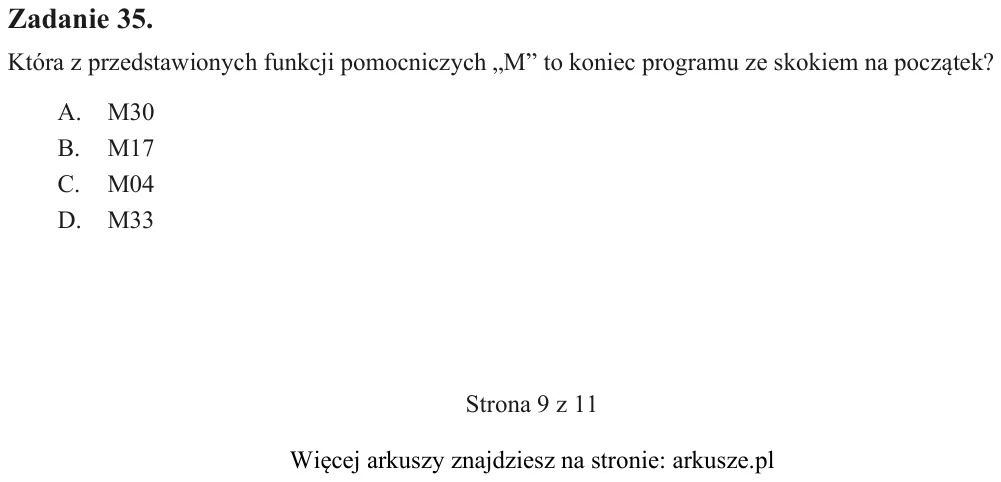

Zadanie 35. Która z przedstawionych funkcji pomocniczych „M” to koniec programu ze skokiem na początek? A. M30 B. M17 C. M04 D. M33

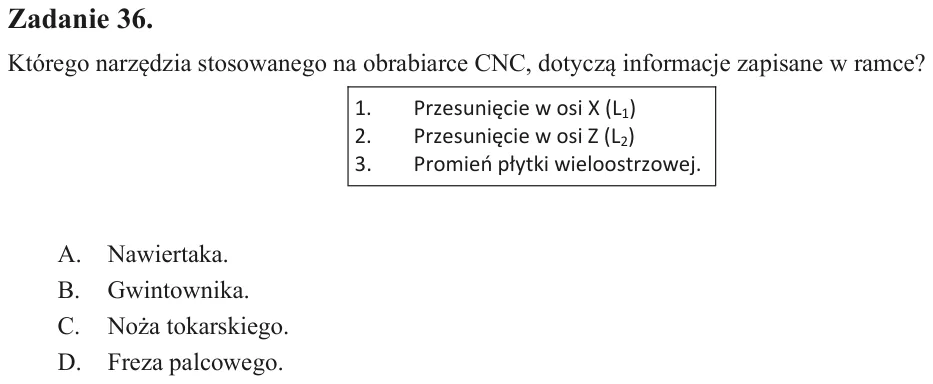

Zadanie 36. Którego narzędzia stosowanego na obrabiarce CNC, dotyczą informacje zapisane w ramce? A. Nawiertaka. B. Gwintownika. C. Noża tokarskiego. D. Freza palcowego.

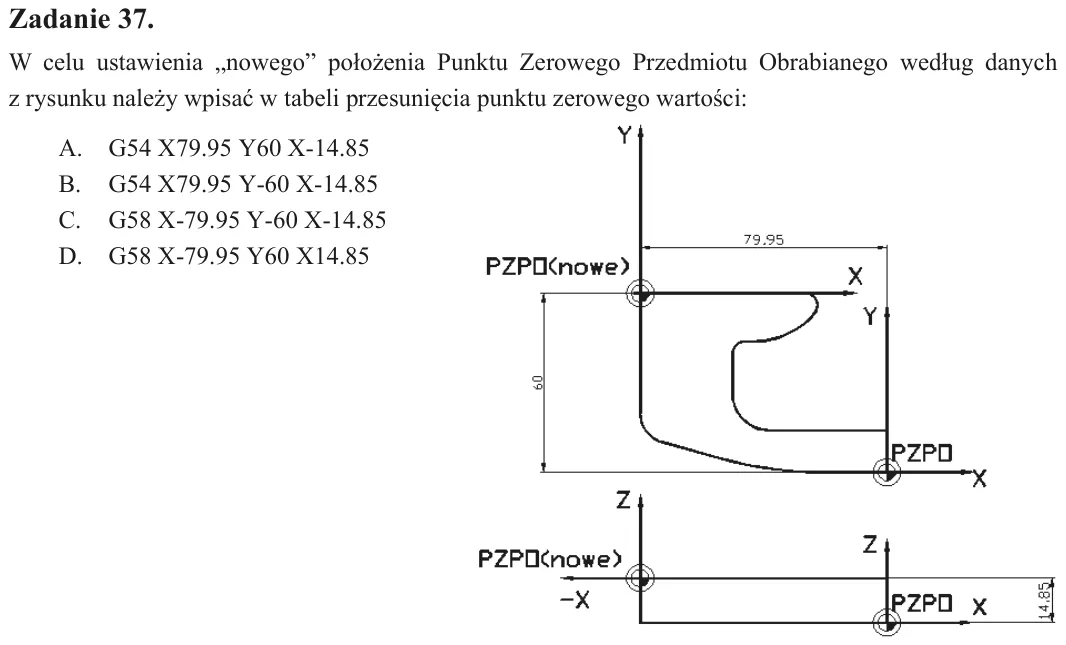

Zadanie 37. W celu ustawienia „nowego” położenia Punktu Zerowego Przedmiotu Obrabianego według danych z rysunku należy wpisać w tabeli przesunięcia punktu zerowego wartości: A. G54 X79.95 Y60 X-14.85 B. G54 X79.95 Y-60 X

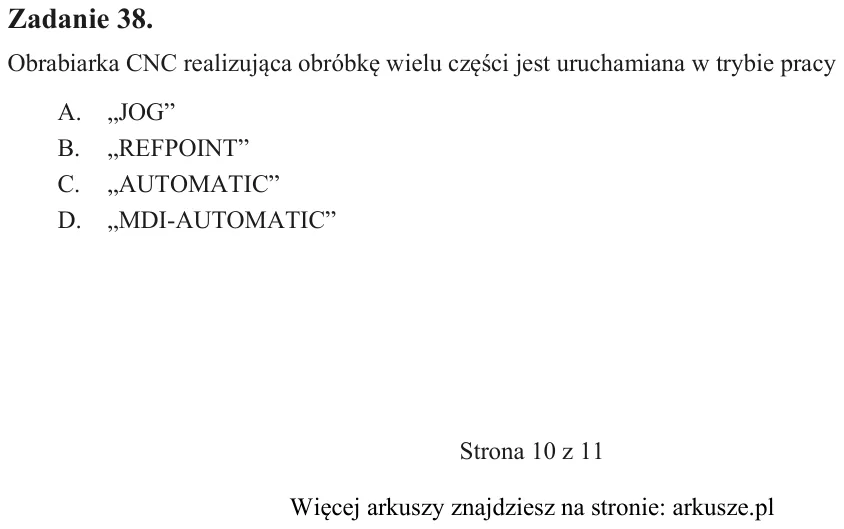

Zadanie 38. Obrabiarka CNC realizująca obróbkę wielu części jest uruchamiana w trybie pracy A. „JOG” B. „REFPOINT” C. „AUTOMATIC” D. „MDI-AUTOMATIC” 1. Przesunięcie w osi X (L1) 2. Przesunięcie w osi Z (L2) 3. Promień pł

Zadanie 39. Do zaprogramowania ruchu narzędzia po łuku na tokarce CNC używa się parametrów A. I, K B. R, J C. J, K D. R, K

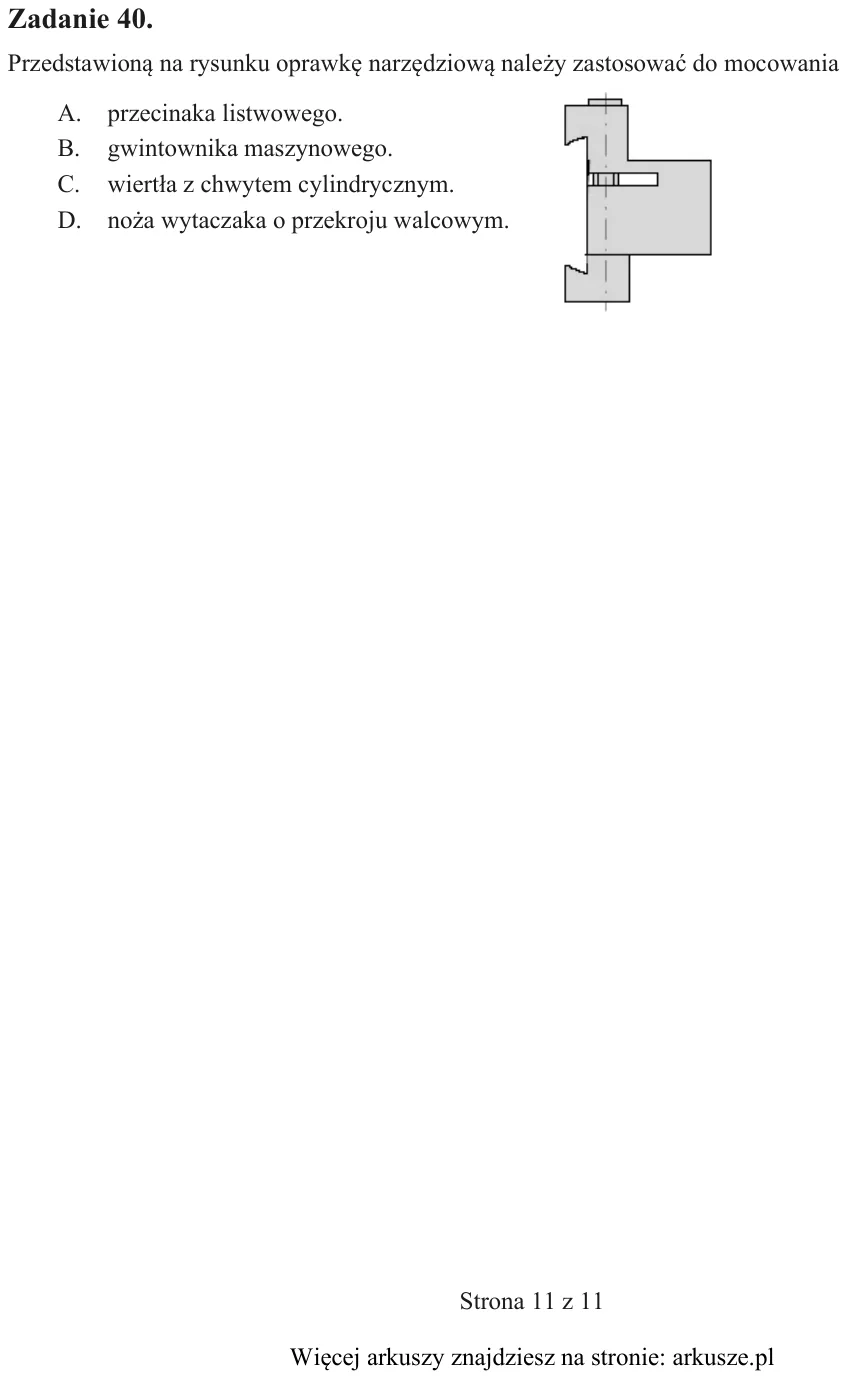

Zadanie 40. Przedstawioną na rysunku oprawkę narzędziową należy zastosować do mocowania A. przecinaka listwowego. B. gwintownika maszynowego. C. wiertła z chwytem cylindrycznym. D. noża wytaczaka o przekroju walcowym.
