M19 · Egzamin zawodowy · styczeń 2014

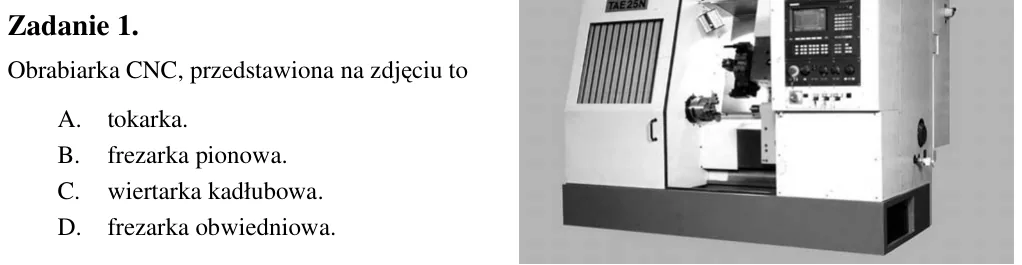

Zadanie 1. Obrabiarka CNC, przedstawiona na zdjęciu to A. tokarka. B. frezarka pionowa. C. wiertarka kadłubowa. D. frezarka obwiedniowa.

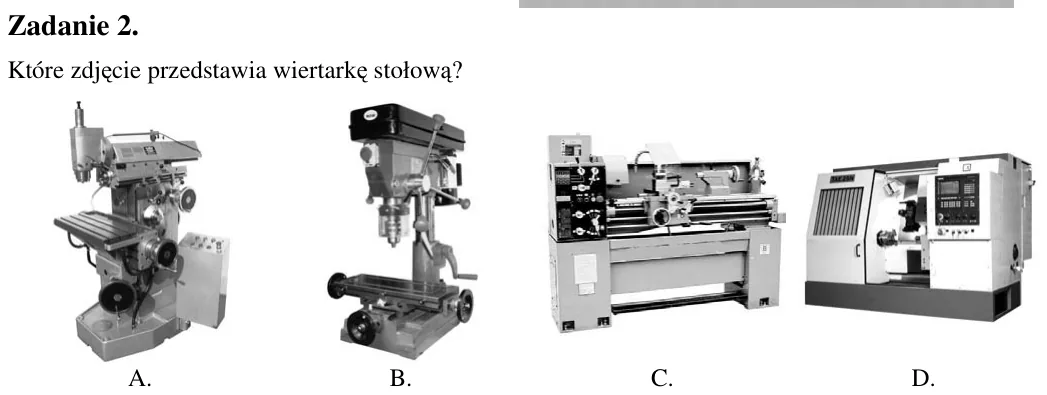

Zadanie 2. Które zdjęcie przedstawia wiertarkę stołową?

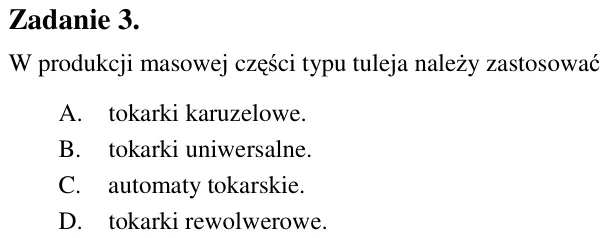

Zadanie 3. W produkcji masowej części typu tuleja należy zastosować A. tokarki karuzelowe. B. tokarki uniwersalne. C. automaty tokarskie. D. tokarki rewolwerowe.

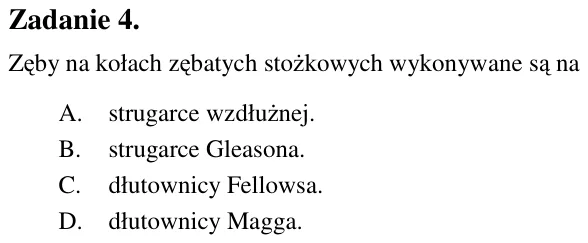

Zadanie 4. Zęby na kołach zębatych stożkowych wykonywane są na A. strugarce wzdłużnej. B. strugarce Gleasona. C. dłutownicy Fellowsa. D. dłutownicy Magga.

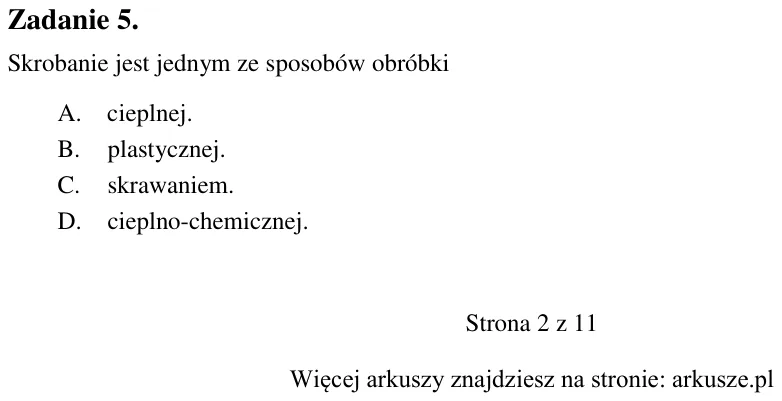

Zadanie 5. Skrobanie jest jednym ze sposobów obróbki A. cieplnej. B. plastycznej. C. skrawaniem. D. cieplno-chemicznej. A. B. C. D.

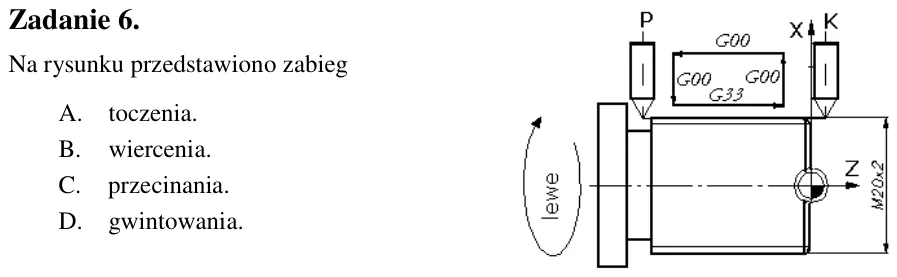

Zadanie 6. Na rysunku przedstawiono zabieg A. toczenia. B. wiercenia. C. przecinania. D. gwintowania.

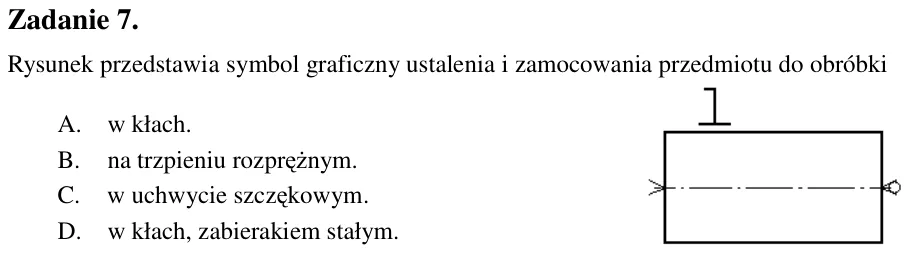

Zadanie 7. Rysunek przedstawia symbol graficzny ustalenia i zamocowania przedmiotu do obróbki A. w kłach. B. na trzpieniu rozprężnym. C. w uchwycie szczękowym. D. w kłach, zabierakiem stałym.

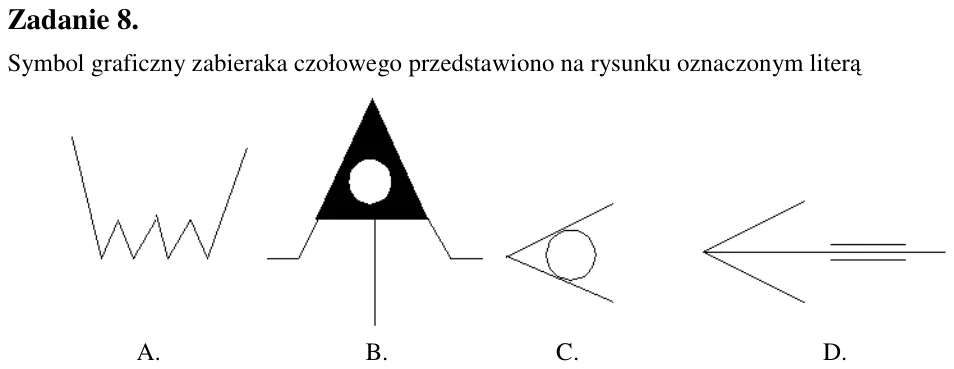

Zadanie 8. Symbol graficzny zabieraka czołowego przedstawiono na rysunku oznaczonym literą

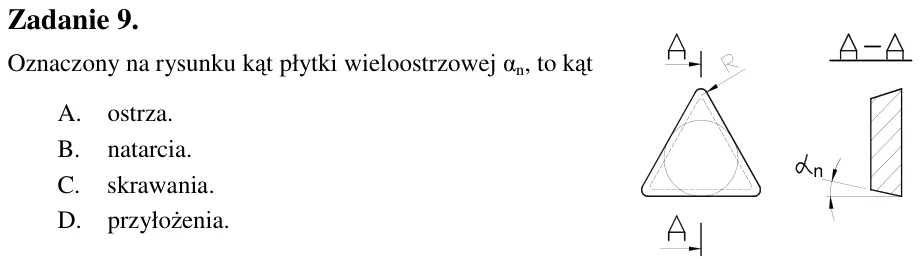

Zadanie 9. Oznaczony na rysunku kąt płytki wieloostrzowej αn, to kąt A. ostrza. B. natarcia. C. skrawania. D. przyłożenia.

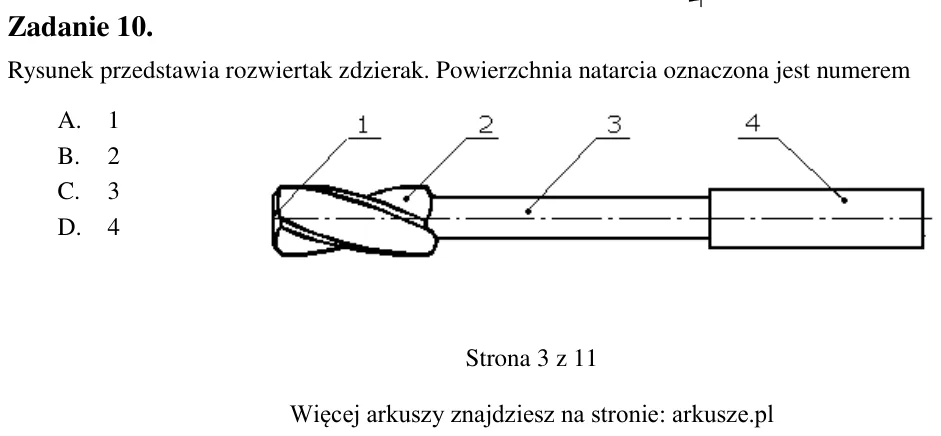

Zadanie 10. Rysunek przedstawia rozwiertak zdzierak. Powierzchnia natarcia oznaczona jest numerem A. 1 B. 2 C. 3 D. 4 A. B. C. D. n

Zadanie 11. Do obróbki wykańczającej otworu φ40H7 stosuje się A. nawiertak. B. rozwiertak. C. wiertło kręte. D. wiertło piórkowe.

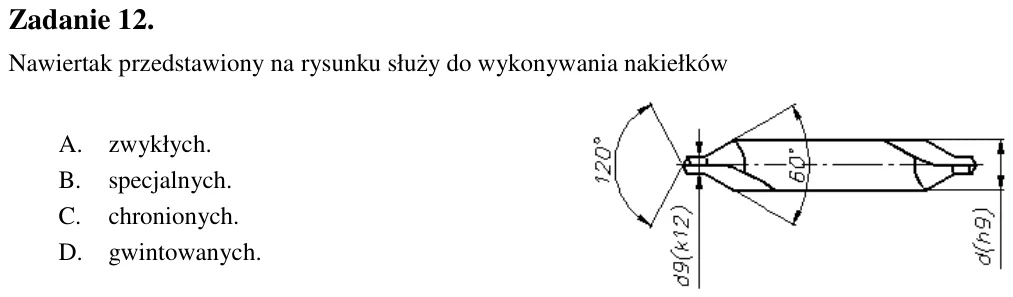

Zadanie 12. Nawiertak przedstawiony na rysunku służy do wykonywania nakiełków A. zwykłych. B. specjalnych. C. chronionych. D. gwintowanych.

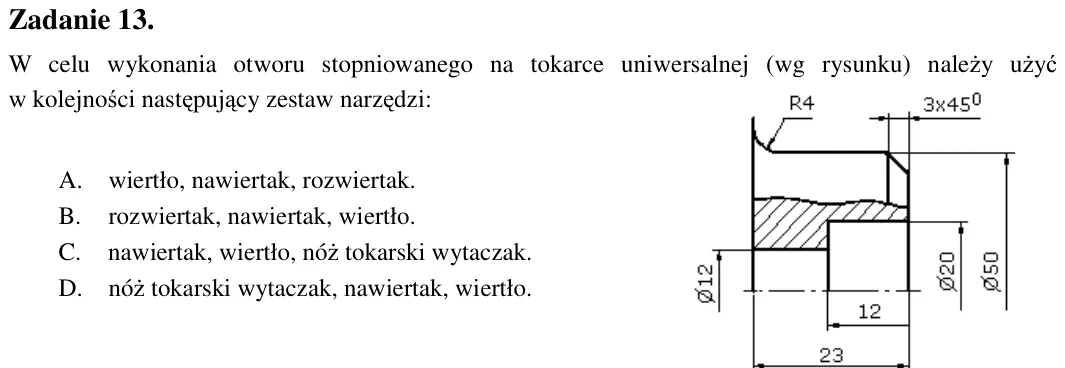

Zadanie 13. W celu wykonania otworu stopniowanego na tokarce uniwersalnej (wg rysunku) należy użyć w kolejności następujący zestaw narzędzi: A. wiertło, nawiertak, rozwiertak. B. rozwiertak, nawiertak, wiertło. C. nawier

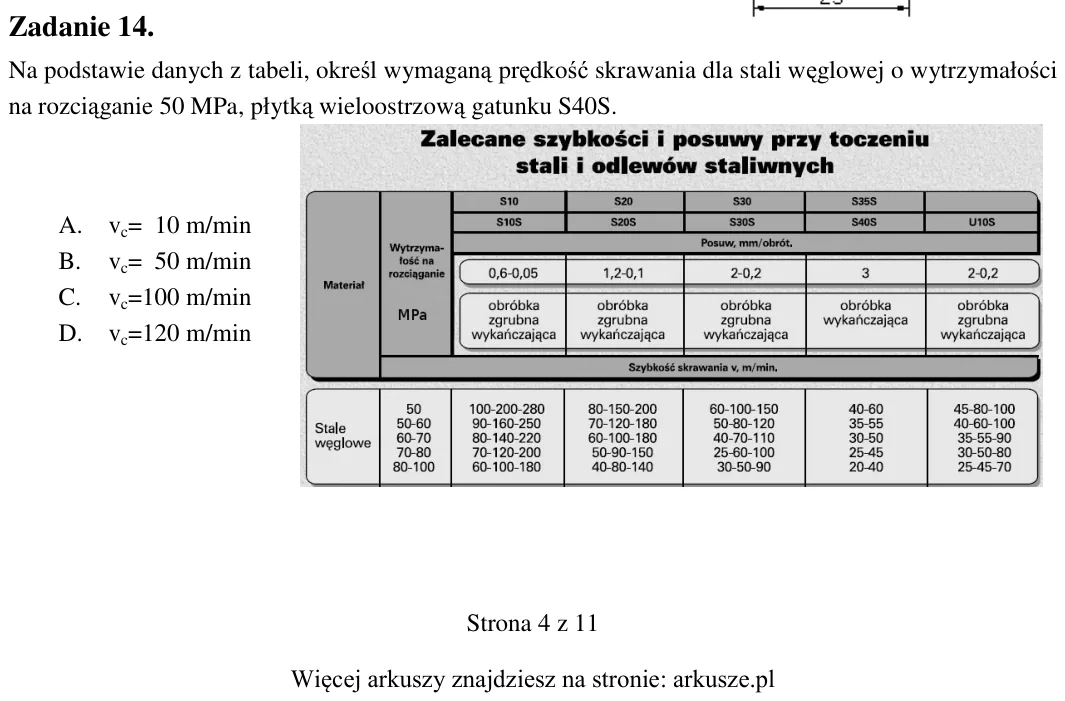

Zadanie 14. Na podstawie danych z tabeli, określ wymaganą prędkość skrawania dla stali węglowej o wytrzymałości na rozciąganie 50 MPa, płytką wieloostrzową gatunku S40S. A. vc= 10 m/min B. vc= 50 m/min C. vc=100 m/min D.

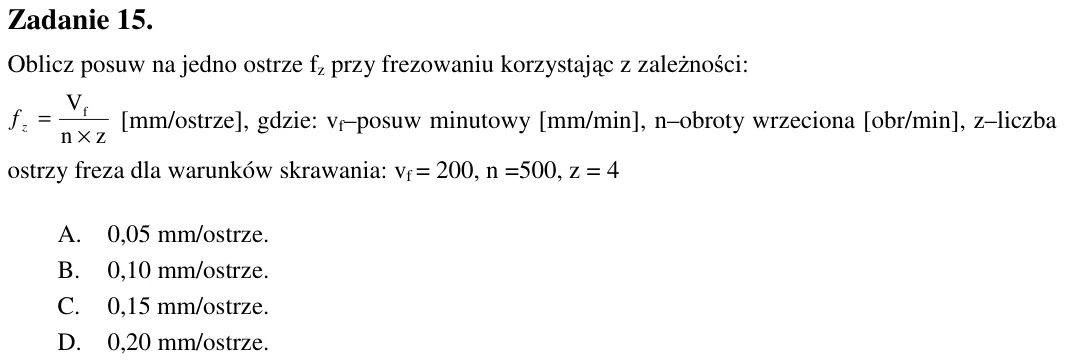

Zadanie 15. Oblicz posuw na jedno ostrze fz przy frezowaniu korzystając z zależności: [mm/ostrze], gdzie: vf-posuw minutowy [mm/min], n-obroty wrzeciona [obr/min], z-liczba ostrzy freza dla warunków skrawania: vf = 200,

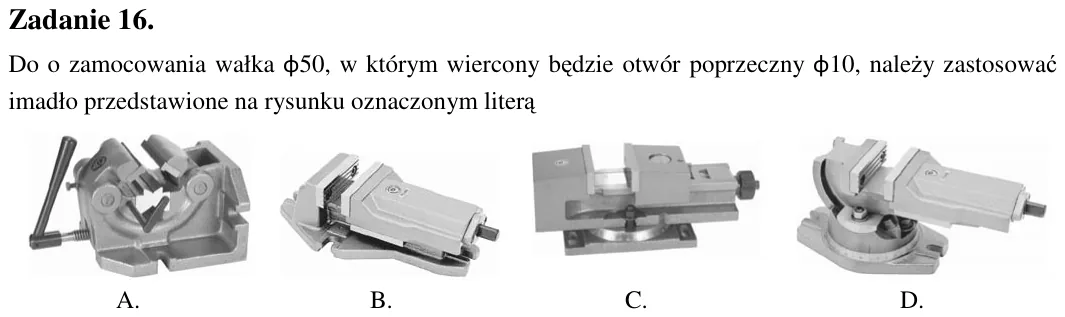

Zadanie 16. Do o zamocowania wałka φ50, w którym wiercony będzie otwór poprzeczny φ10, należy zastosować imadło przedstawione na rysunku oznaczonym literą

Zadanie 17. Do sprawdzenia płaskości powierzchni stosuje się A. liniał. B. poziomicę. C. kątownik. D. kątomierz.

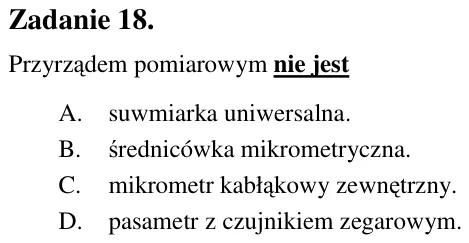

Zadanie 18. Przyrządem pomiarowym nie jest A. suwmiarka uniwersalna. B. średnicówka mikrometryczna. C. mikrometr kabłąkowy zewnętrzny. D. pasametr z czujnikiem zegarowym.

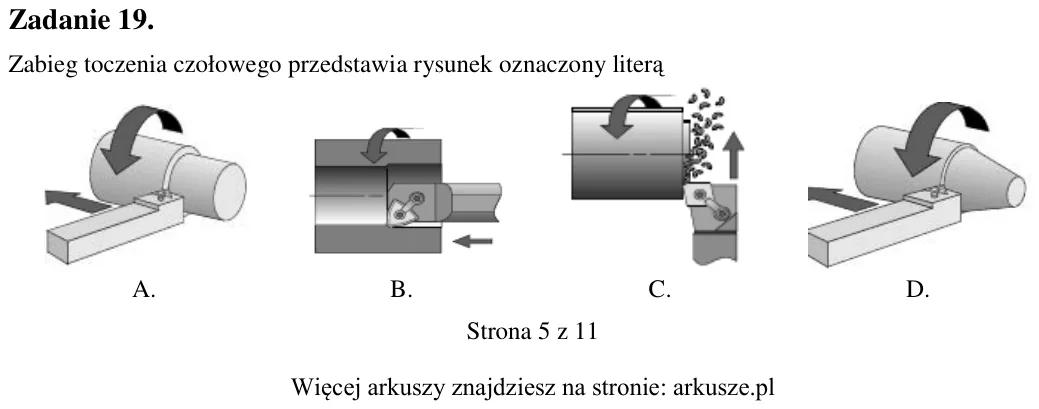

Zadanie 19. Zabieg toczenia czołowego przedstawia rysunek oznaczony literą z n Vf   zf A. B. C. D. A. B. C. D.

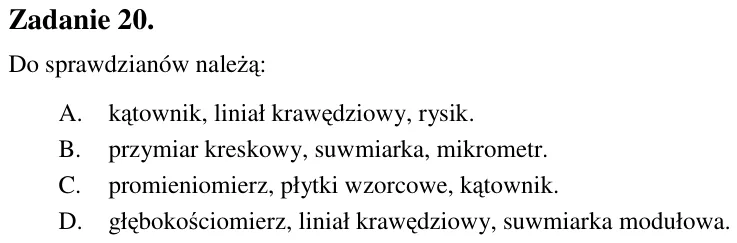

Zadanie 20. Do sprawdzianów należą: A. kątownik, liniał krawędziowy, rysik. B. przymiar kreskowy, suwmiarka, mikrometr. C. promieniomierz, płytki wzorcowe, kątownik. D. głębokościomierz, liniał krawędziowy, suwmiarka mod

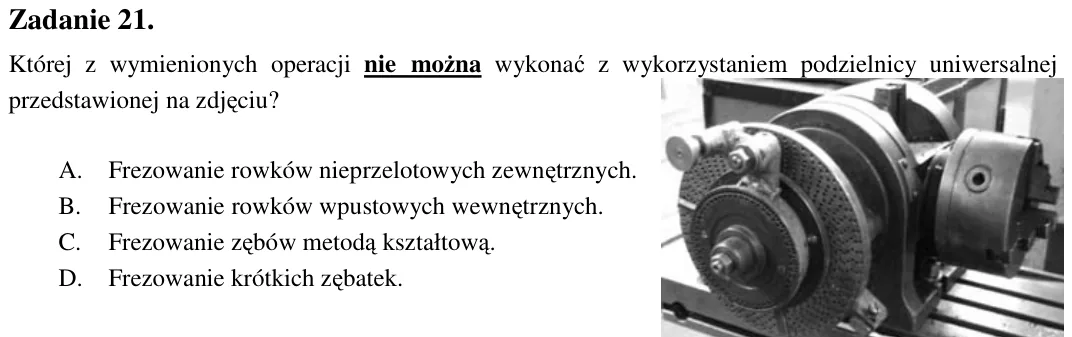

Zadanie 21. Której z wymienionych operacji nie można wykonać z wykorzystaniem podzielnicy uniwersalnej przedstawionej na zdjęciu? A. Frezowanie rowków nieprzelotowych zewnętrznych. B. Frezowanie rowków wpustowych wewnętr

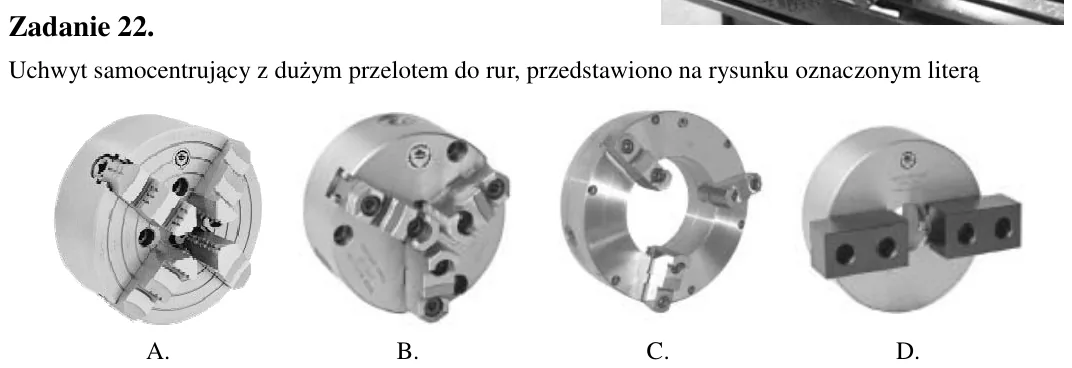

Zadanie 22. Uchwyt samocentrujący z dużym przelotem do rur, przedstawiono na rysunku oznaczonym literą

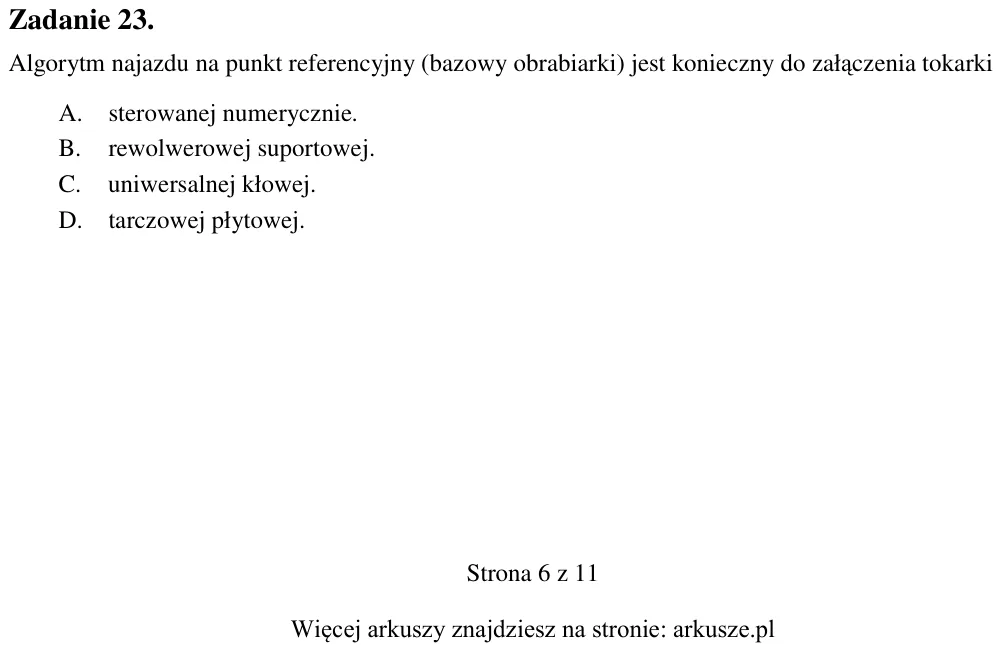

Zadanie 23. Algorytm najazdu na punkt referencyjny (bazowy obrabiarki) jest konieczny do załączenia tokarki A. sterowanej numerycznie. B. rewolwerowej suportowej. C. uniwersalnej kłowej. D. tarczowej płytowej. A. B. C. D

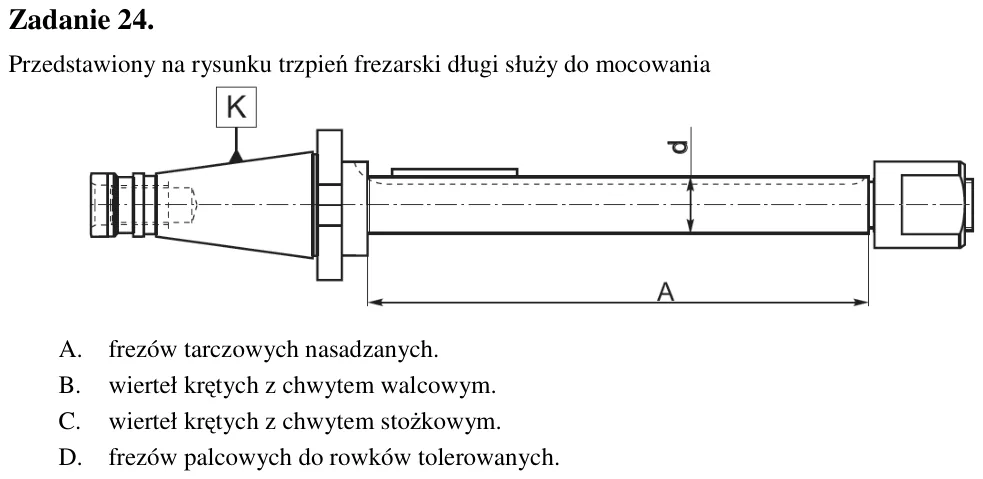

Zadanie 24. Przedstawiony na rysunku trzpień frezarski długi służy do mocowania A. frezów tarczowych nasadzanych. B. wierteł krętych z chwytem walcowym. C. wierteł krętych z chwytem stożkowym. D. frezów palcowych do rowk

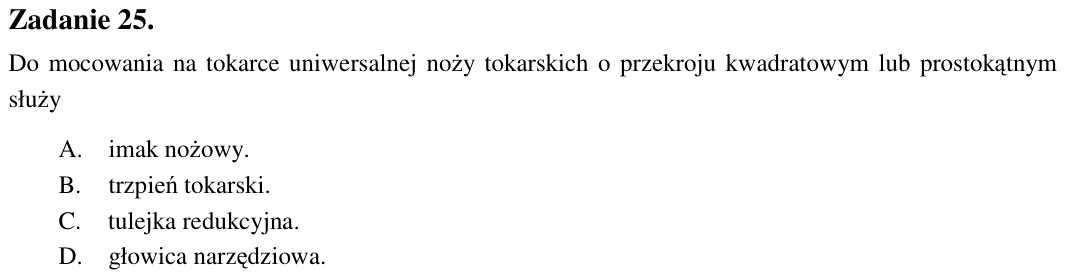

Zadanie 25. Do mocowania na tokarce uniwersalnej noży tokarskich o przekroju kwadratowym lub prostokątnym służy A. imak nożowy. B. trzpień tokarski. C. tulejka redukcyjna. D. głowica narzędziowa.

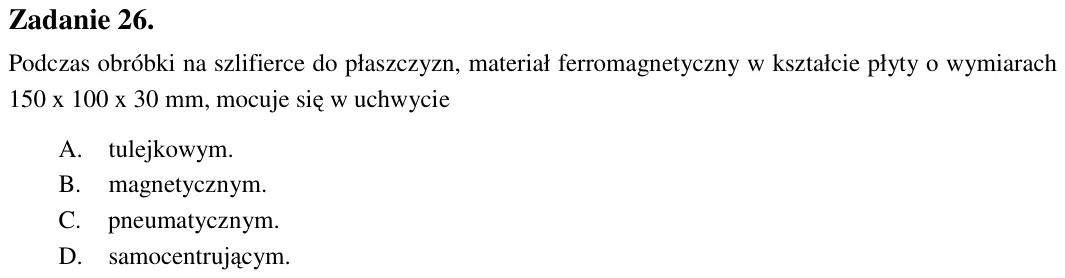

Zadanie 26. Podczas obróbki na szlifierce do płaszczyzn, materiał ferromagnetyczny w kształcie płyty o wymiarach 150 x 100 x 30 mm, mocuje się w uchwycie A. tulejkowym. B. magnetycznym. C. pneumatycznym. D. samocentrując

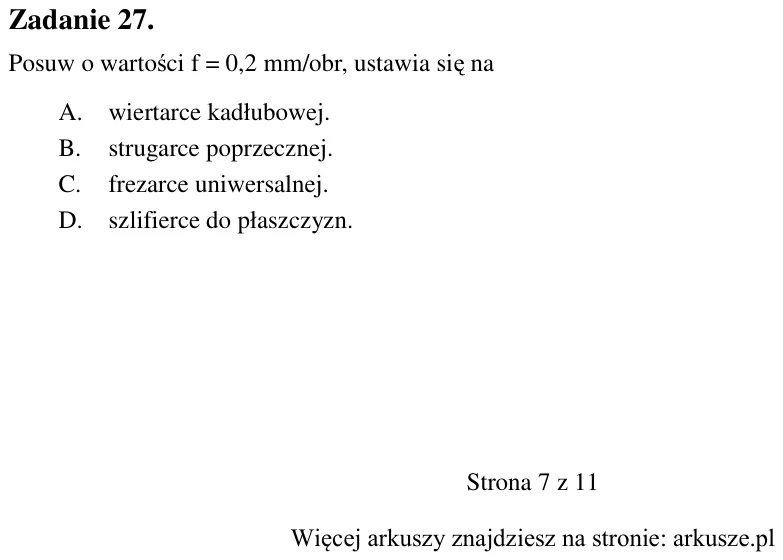

Zadanie 27. Posuw o wartości f = 0,2 mm/obr, ustawia się na A. wiertarce kadłubowej. B. strugarce poprzecznej. C. frezarce uniwersalnej. D. szlifierce do płaszczyzn.

Zadanie 28. Narost powstaje podczas obróbki metali A. bardzo twardych. B. kruchych i twardych. C. łamliwych i twardych. D. miękkich i ciągliwych.

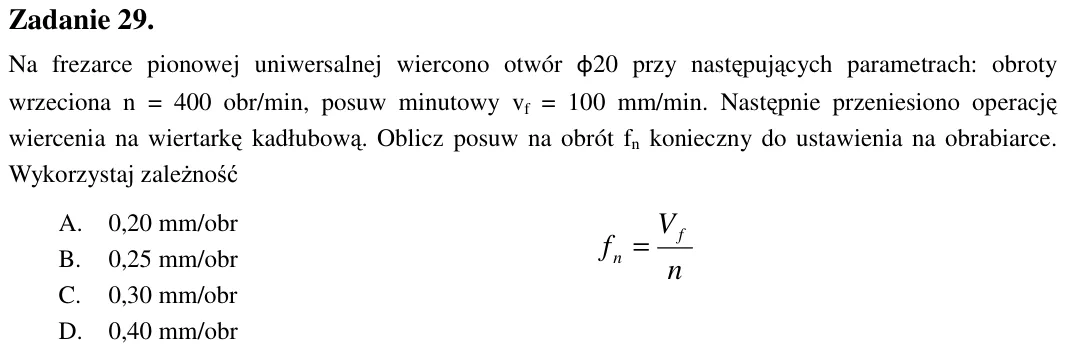

Zadanie 29. Na frezarce pionowej uniwersalnej wiercono otwór φ20 przy następujących parametrach: obroty wrzeciona n = 400 obr/min, posuw minutowy vf = 100 mm/min. Następnie przeniesiono operację wiercenia na wiertarkę ka

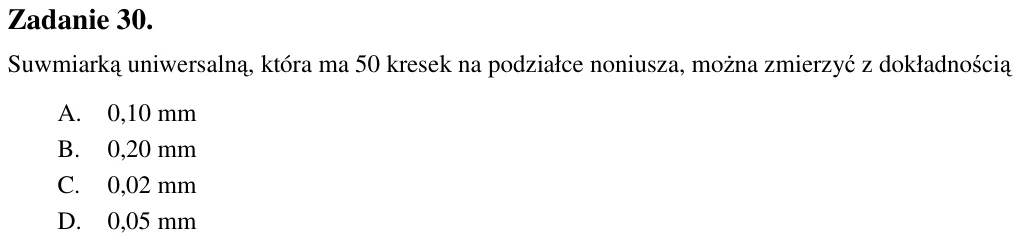

Zadanie 30. Suwmiarką uniwersalną, która ma 50 kresek na podziałce noniusza, można zmierzyć z dokładnością A. 0,10 mm B. 0,20 mm C. 0,02 mm D. 0,05 mm

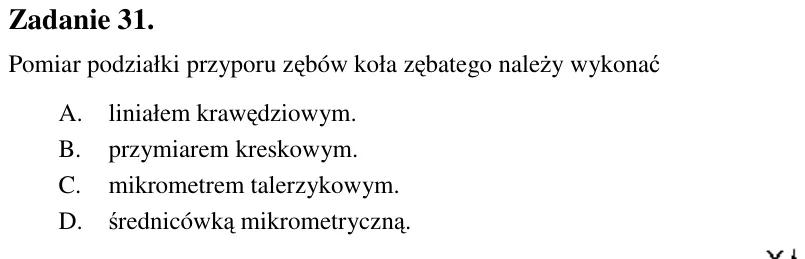

Zadanie 31. Pomiar podziałki przyporu zębów koła zębatego należy wykonać A. liniałem krawędziowym. B. przymiarem kreskowym. C. mikrometrem talerzykowym. D. średnicówką mikrometryczną.

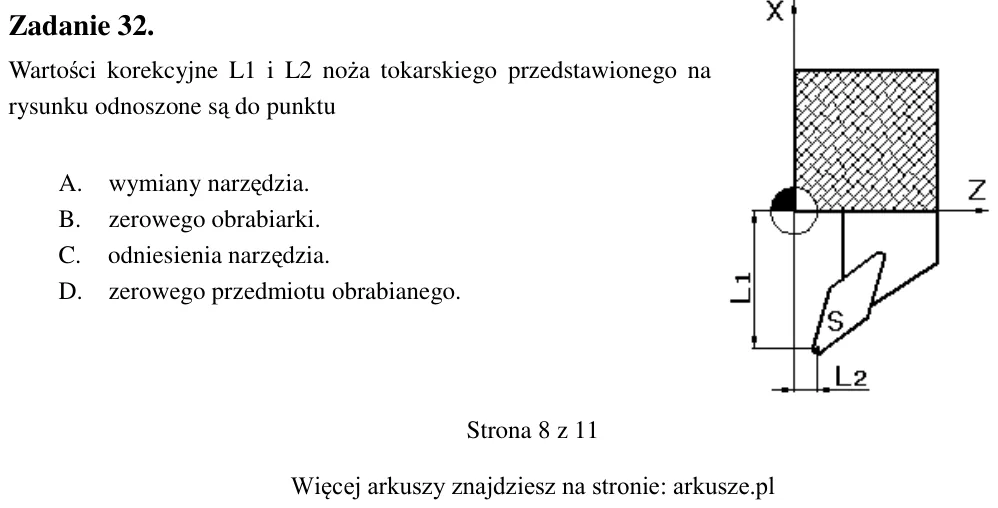

Zadanie 32. Wartości korekcyjne L1 i L2 noża tokarskiego przedstawionego na rysunku odnoszone są do punktu A. wymiany narzędzia. B. zerowego obrabiarki. C. odniesienia narzędzia. D. zerowego przedmiotu obrabianego. n V f

Zadanie 33. Położenie punktu zerowego przedmiotu obrabianego podaje się używając funkcji A. G33 B. G63 C. G54 D. G04

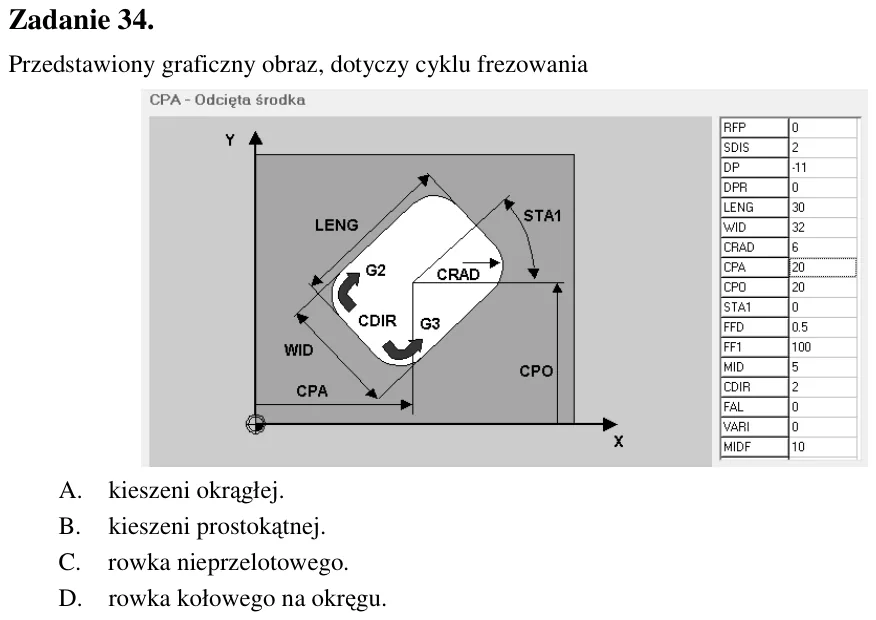

Zadanie 34. Przedstawiony graficzny obraz, dotyczy cyklu frezowania A. kieszeni okrągłej. B. kieszeni prostokątnej. C. rowka nieprzelotowego. D. rowka kołowego na okręgu.

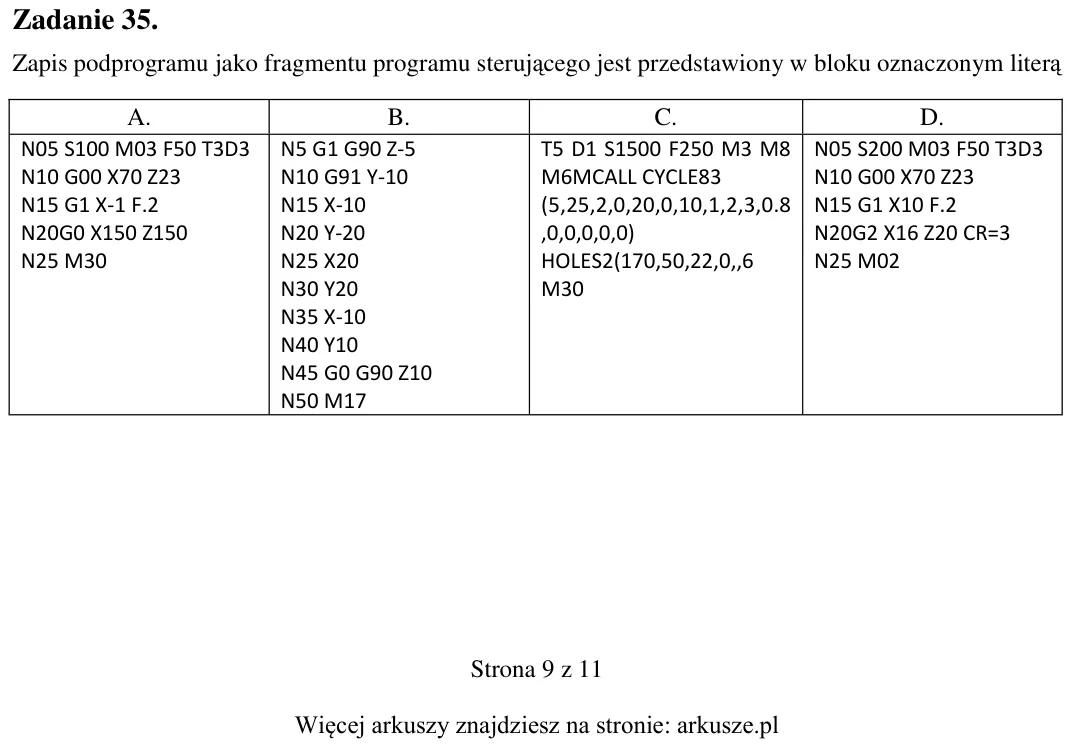

Zadanie 35. Zapis podprogramu jako fragmentu programu sterującego jest przedstawiony w bloku oznaczonym literą A. B. C. D. N05 S100 M03 F50 T3D3 N10 G00 X70 Z23 N15 G1 X-1 F.2 N20G0 X150 Z150 N25 M30 N5 G1 G90 Z-5 N10 G9

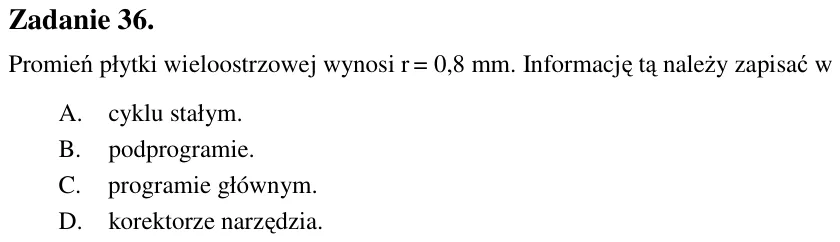

Zadanie 36. Promień płytki wieloostrzowej wynosi r = 0,8 mm. Informację tą należy zapisać w A. cyklu stałym. B. podprogramie. C. programie głównym. D. korektorze narzędzia.

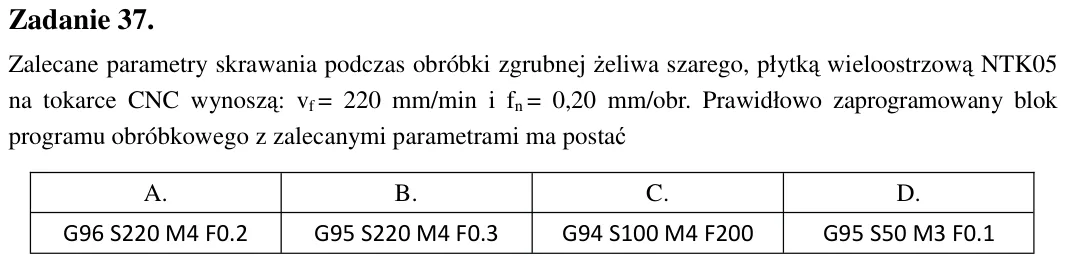

Zadanie 37. Zalecane parametry skrawania podczas obróbki zgrubnej żeliwa szarego, płytką wieloostrzową NTK05 na tokarce CNC wynoszą: vf = 220 mm/min i fn = 0,20 mm/obr. Prawidłowo zaprogramowany blok programu obróbkowego

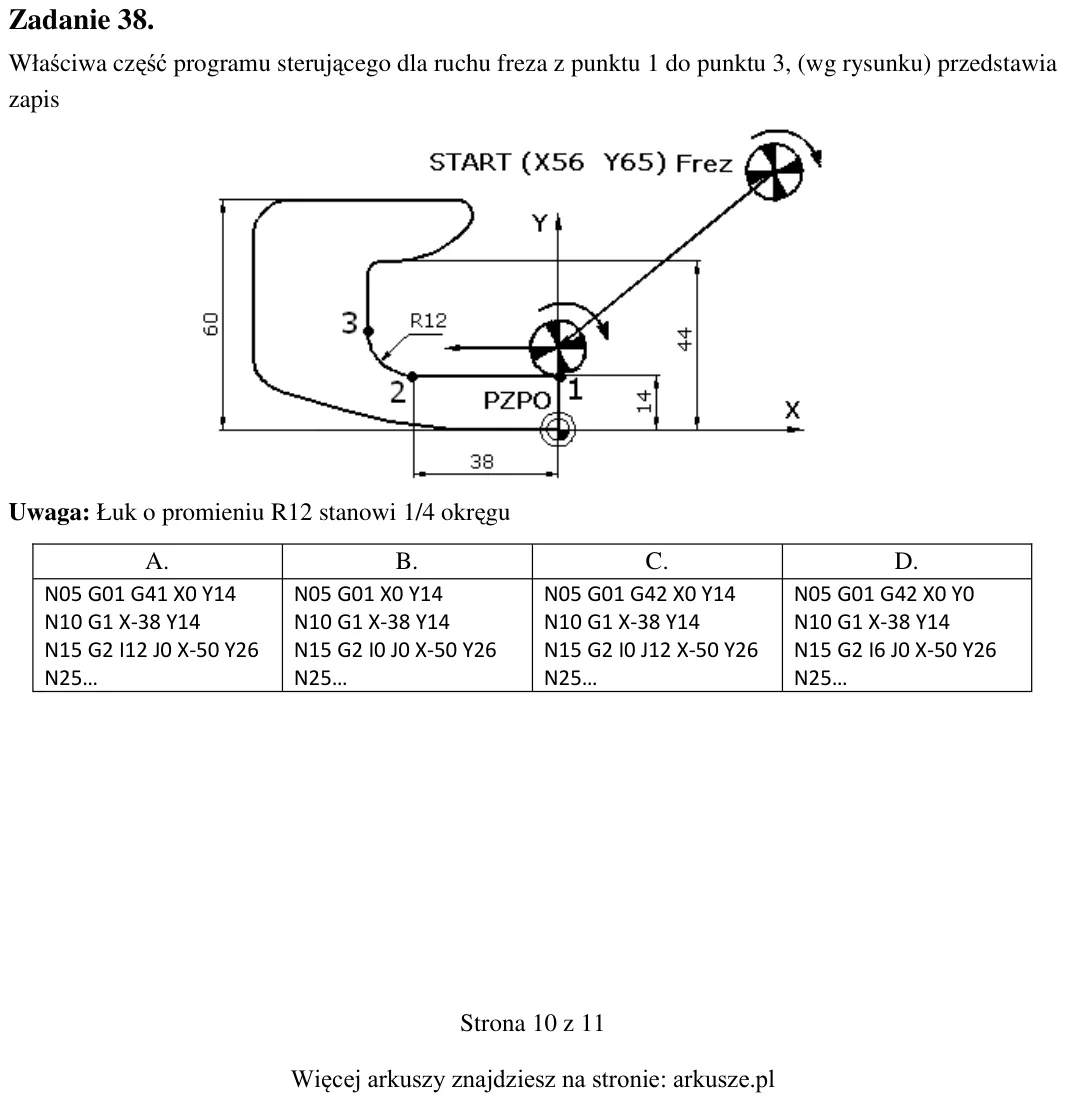

Zadanie 38. Właściwa część programu sterującego dla ruchu freza z punktu 1 do punktu 3, (wg rysunku) przedstawia zapis Uwaga: Łuk o promieniu R12 stanowi 1/4 okręgu A. B. C. D. G96 S220 M4 F0.2 G95 S220 M4 F0.3 G94 S100

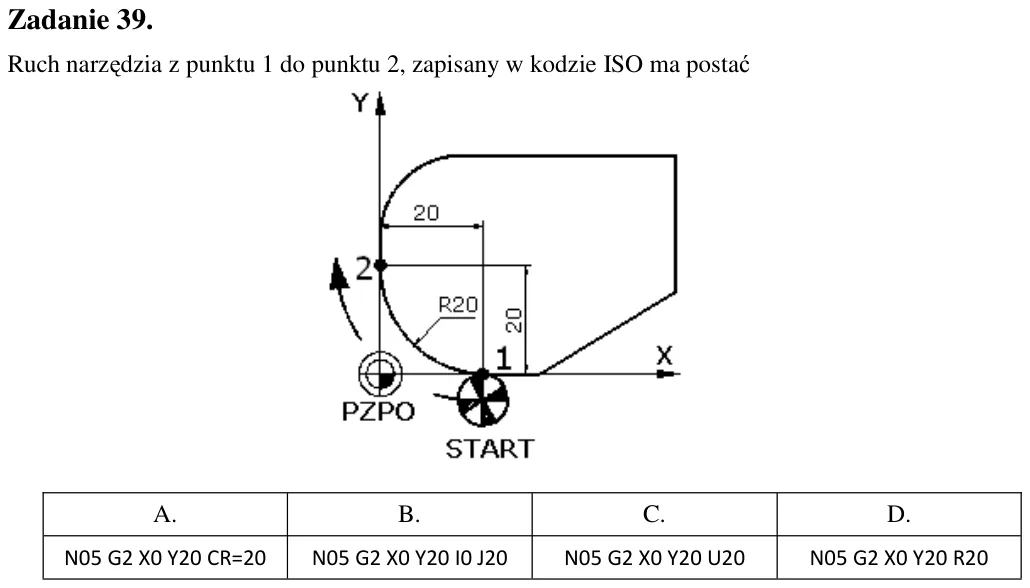

Zadanie 39. Ruch narzędzia z punktu 1 do punktu 2, zapisany w kodzie ISO ma postać

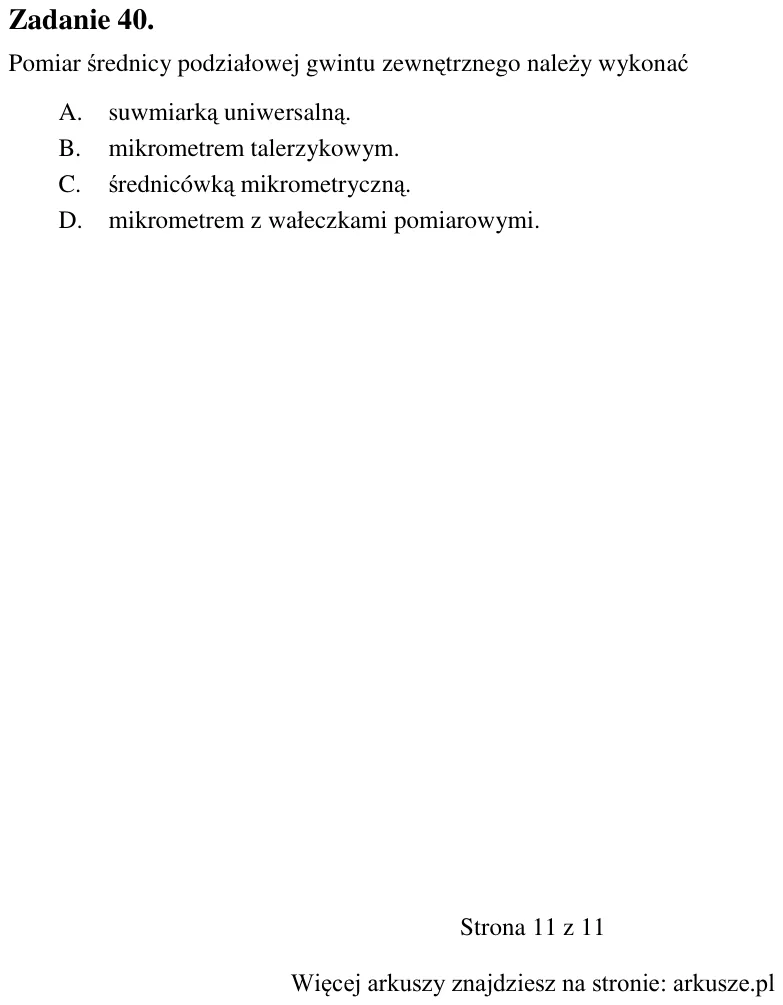

Zadanie 40. Pomiar średnicy podziałowej gwintu zewnętrznego należy wykonać A. suwmiarką uniwersalną. B. mikrometrem talerzykowym. C. średnicówką mikrometryczną. D. mikrometrem z wałeczkami pomiarowymi. A. B. C. D. N05 G2
