M19 · Egzamin zawodowy · wrzesień 2015

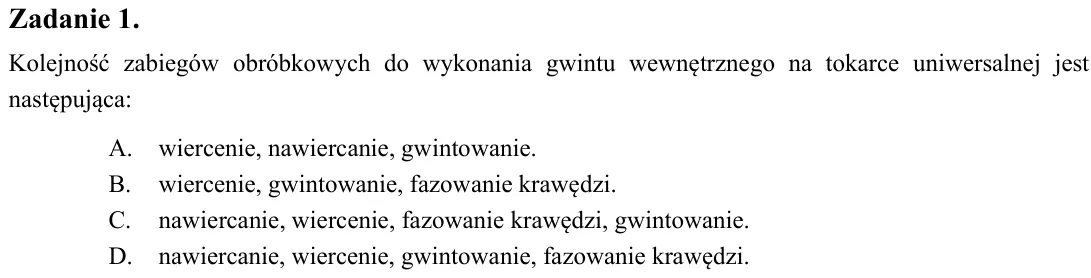

Zadanie 1. KolejnoĞü zabiegów obróbkowych do wykonania gwintu wewnĊtrznego na tokarce uniwersalnej jest nastĊpująca: A. wiercenie, nawiercanie, gwintowanie. B. wiercenie, gwintowanie, fazowanie krawĊdzi. C. nawiercanie,

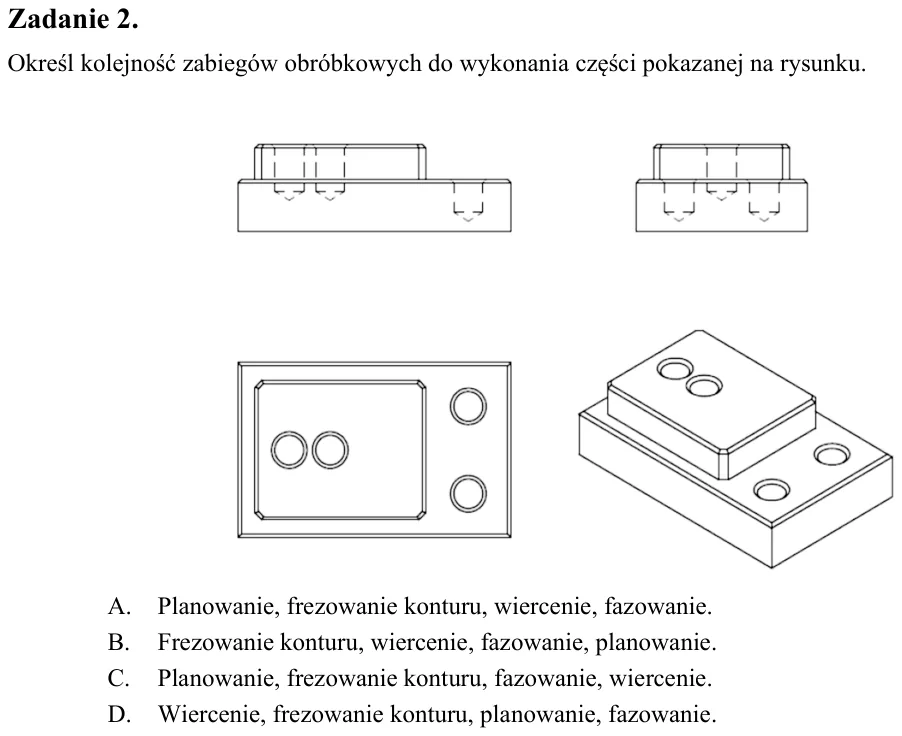

Zadanie 2. OkreĞl kolejnoĞü zabiegów obróbkowych do wykonania czĊĞci pokazanej na rysunku. A. Planowanie, frezowanie konturu, wiercenie, fazowanie. B. Frezowanie konturu, wiercenie, fazowanie, planowanie. C. Planowanie,

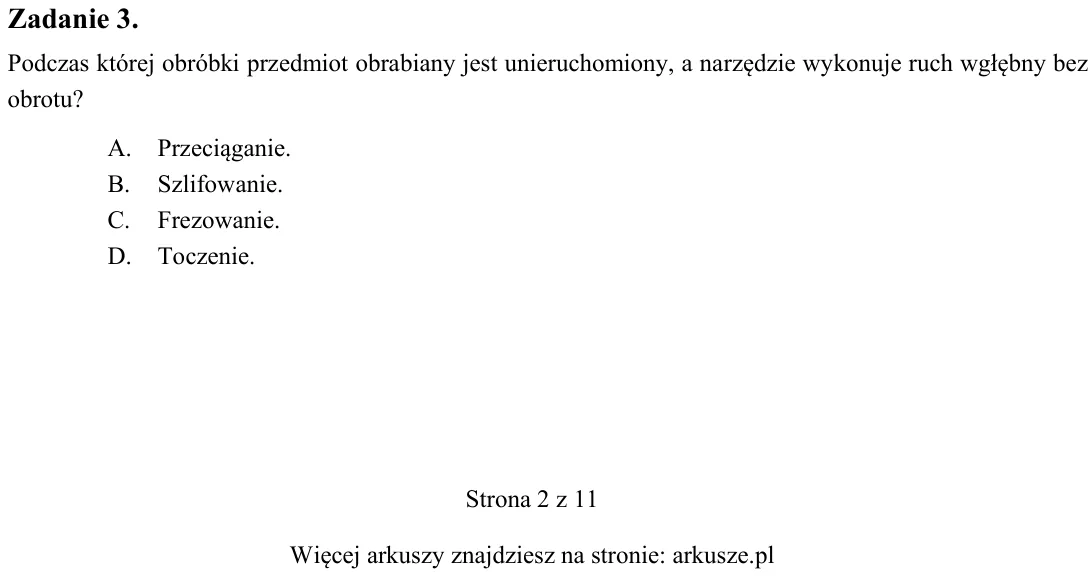

Zadanie 3. Podczas której obróbki przedmiot obrabiany jest unieruchomiony, a narzĊdzie wykonuje ruch wgáĊbny bez obrotu? A. Przeciąganie. B. Szlifowanie. C. Frezowanie. D. Toczenie.

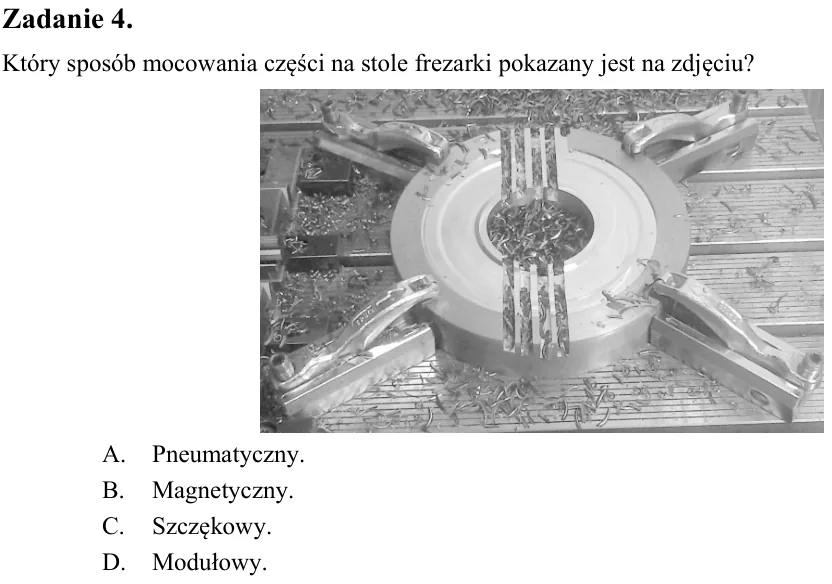

Zadanie 4. Który sposób mocowania czĊĞci na stole frezarki pokazany jest na zdjĊciu? A. Pneumatyczny. B. Magnetyczny. C. SzczĊkowy. D. Moduáowy.

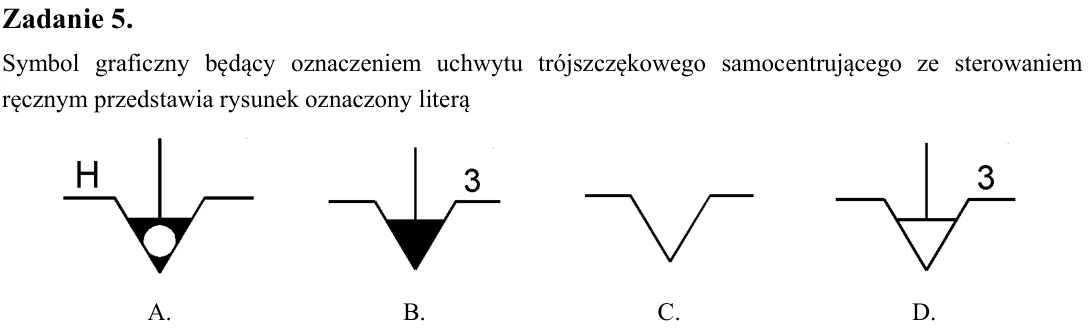

Zadanie 5. Symbol graficzny bĊdący oznaczeniem uchwytu trójszczĊkowego samocentrującego ze sterowaniem rĊcznym przedstawia rysunek oznaczony literą

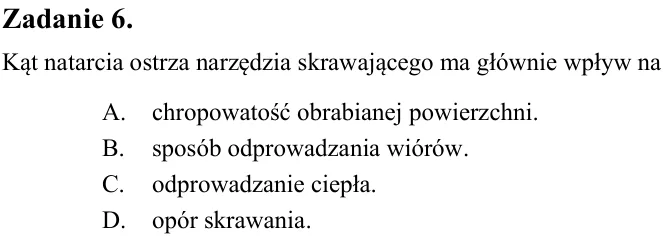

Zadanie 6. Kąt natarcia ostrza narzĊdzia skrawającego ma gáównie wpáyw na A. chropowatoĞü obrabianej powierzchni. B. sposób odprowadzania wiórów. C. odprowadzanie ciepáa. D. opór skrawania.

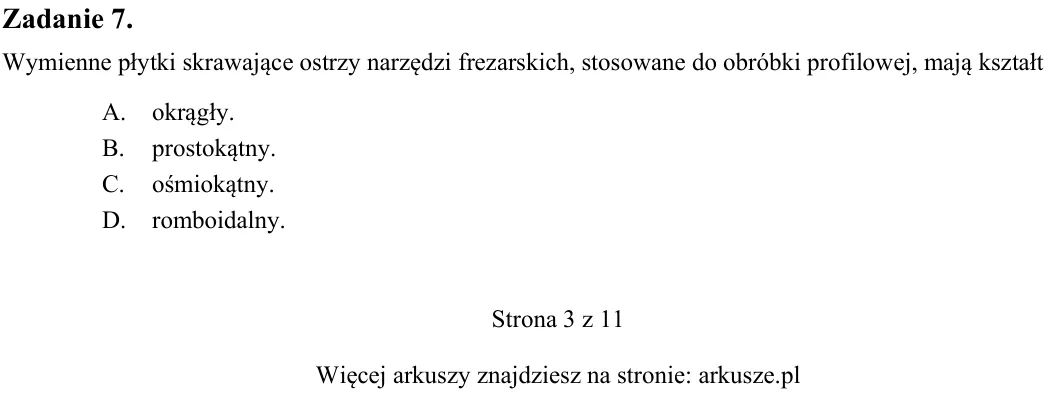

Zadanie 7. Wymienne páytki skrawające ostrzy narzĊdzi frezarskich, stosowane do obróbki profilowej, mają ksztaát A. okrągáy. B. prostokątny. C. oĞmiokątny. D. romboidalny. A. B. C. D.

Zadanie 8. Wiercenie otworów w aluminium naleĪy wykonaü wiertáem o kącie wierzchoákowym A. 45° B. 90° C. 140° D. 170°

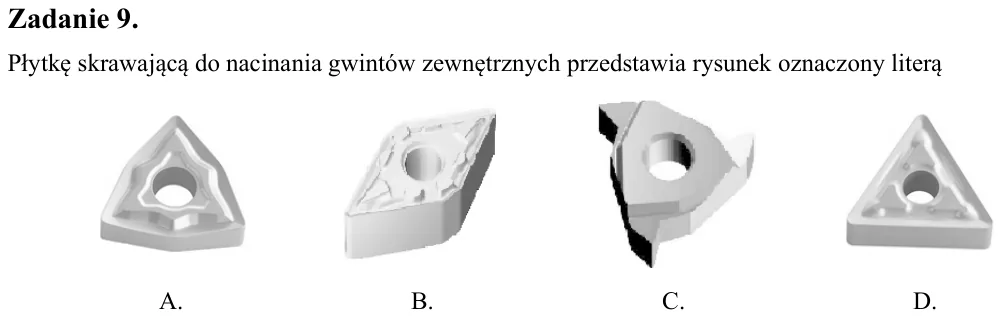

Zadanie 9. PáytkĊ skrawającą do nacinania gwintów zewnĊtrznych przedstawia rysunek oznaczony literą

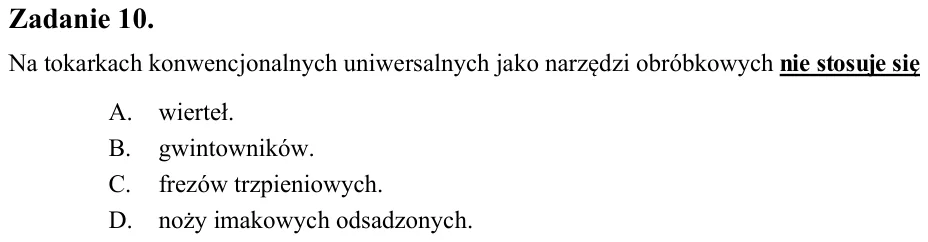

Zadanie 10. Na tokarkach konwencjonalnych uniwersalnych jako narzĊdzi obróbkowych nie stosuje siĊ A. wierteá. B. gwintowników. C. frezów trzpieniowych. D. noĪy imakowych odsadzonych.

Zadanie 11. Páytka skrawająca o oznaczeniu T ma ksztaát A. trójkąta. B. kwadratu. C. piĊciokąta. D. szeĞciokąta.

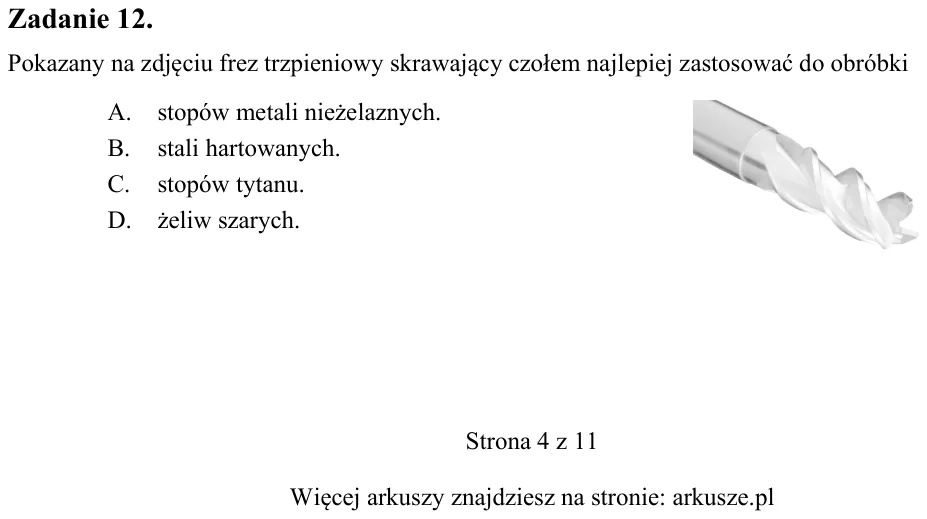

Zadanie 12. Pokazany na zdjĊciu frez trzpieniowy skrawający czoáem najlepiej zastosowaü do obróbki A. stopów metali nieĪelaznych. B. stali hartowanych. C. stopów tytanu. D. Īeliw szarych. A. B. C. D.

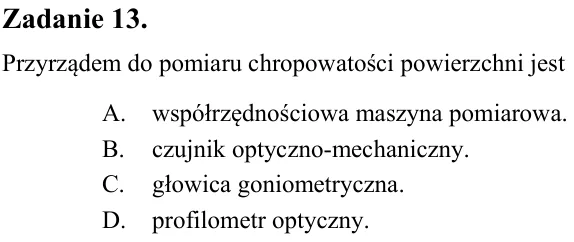

Zadanie 13. Przyrządem do pomiaru chropowatoĞci powierzchni jest A. wspóárzĊdnoĞciowa maszyna pomiarowa. B. czujnik optyczno-mechaniczny. C. gáowica goniometryczna. D. profilometr optyczny.

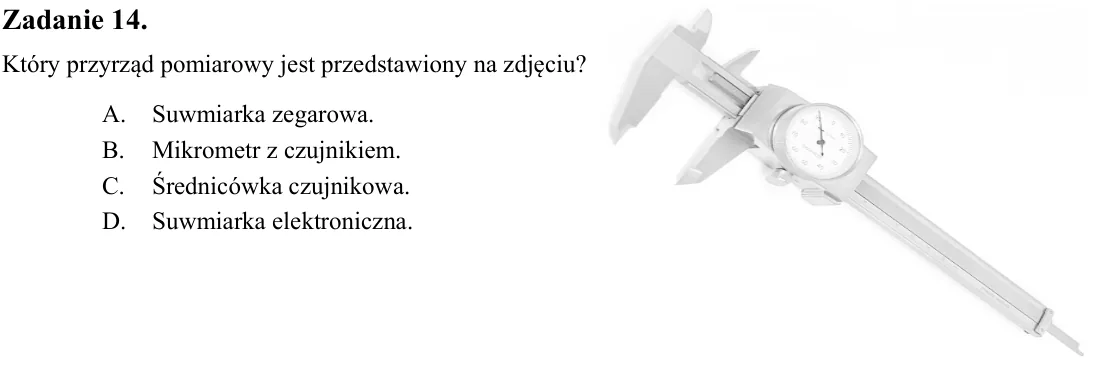

Zadanie 14. Który przyrząd pomiarowy jest przedstawiony na zdjĊciu? A. Suwmiarka zegarowa. B. Mikrometr z czujnikiem. C. ĝrednicówka czujnikowa. D. Suwmiarka elektroniczna.

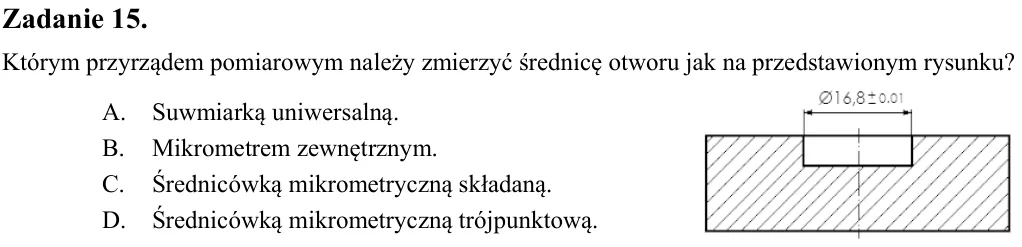

Zadanie 15. Którym przyrządem pomiarowym naleĪy zmierzyü ĞrednicĊ otworu jak na przedstawionym rysunku? A. Suwmiarką uniwersalną. B. Mikrometrem zewnĊtrznym. C. ĝrednicówką mikrometryczną skáadaną. D. ĝrednicówką mikrome

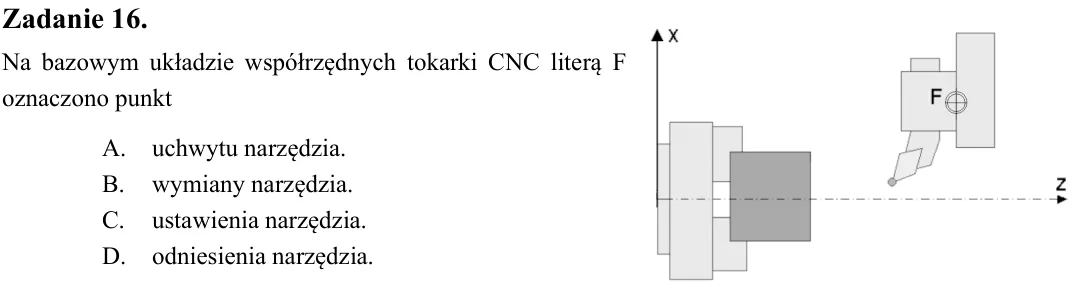

Zadanie 16. Na bazowym ukáadzie wspóárzĊdnych tokarki CNC literą F oznaczono punkt A. uchwytu narzĊdzia. B. wymiany narzĊdzia. C. ustawienia narzĊdzia. D. odniesienia narzĊdzia.

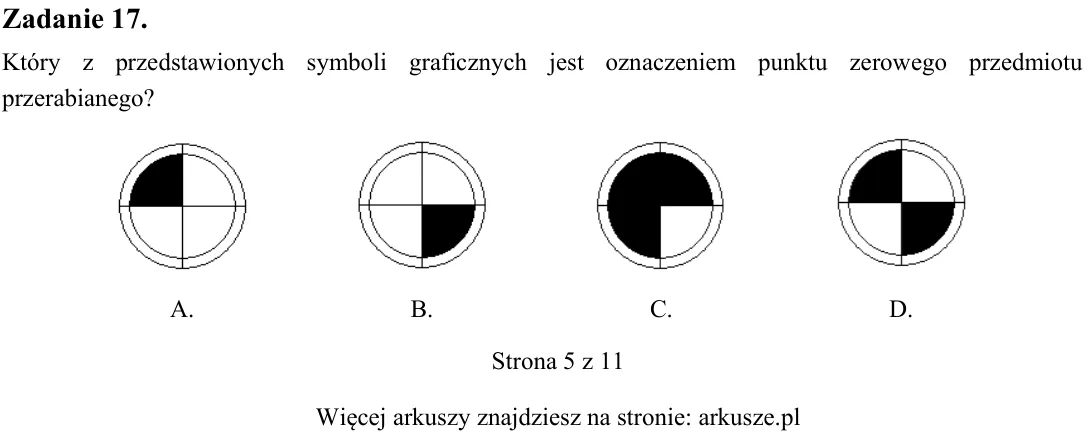

Zadanie 17. Który z przedstawionych symboli graficznych jest oznaczeniem punktu zerowego przedmiotu przerabianego? A. B. C. D.

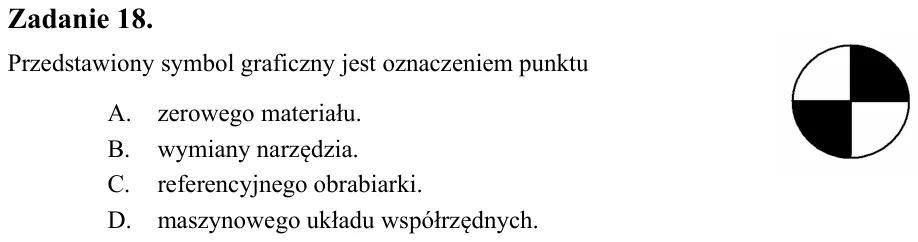

Zadanie 18. Przedstawiony symbol graficzny jest oznaczeniem punktu A. zerowego materiaáu. B. wymiany narzĊdzia. C. referencyjnego obrabiarki. D. maszynowego ukáadu wspóárzĊdnych.

Zadanie 19. Synchroniczne nacinanie gwintu podczas toczenia okreĞla siĊ kodem A. G17 B. G25 C. G33 D. G64

Zadanie 20. Który zapis w programie sterującym wywoáuje podprogram? A. N65 L156 B. N65 M156 C. N65 P156 D. N65 O156

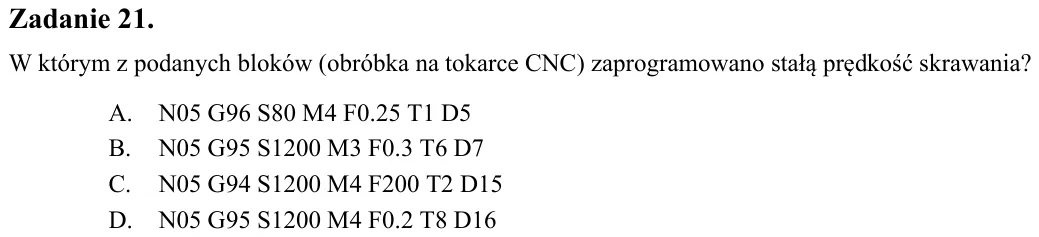

Zadanie 21. W którym z podanych bloków (obróbka na tokarce CNC) zaprogramowano staáą prĊdkoĞü skrawania? A. N05 G96 S80 M4 F0.25 T1 D5 B. N05 G95 S1200 M3 F0.3 T6 D7 C. N05 G94 S1200 M4 F200 T2 D15 D. N05 G95 S1200 M4 F0

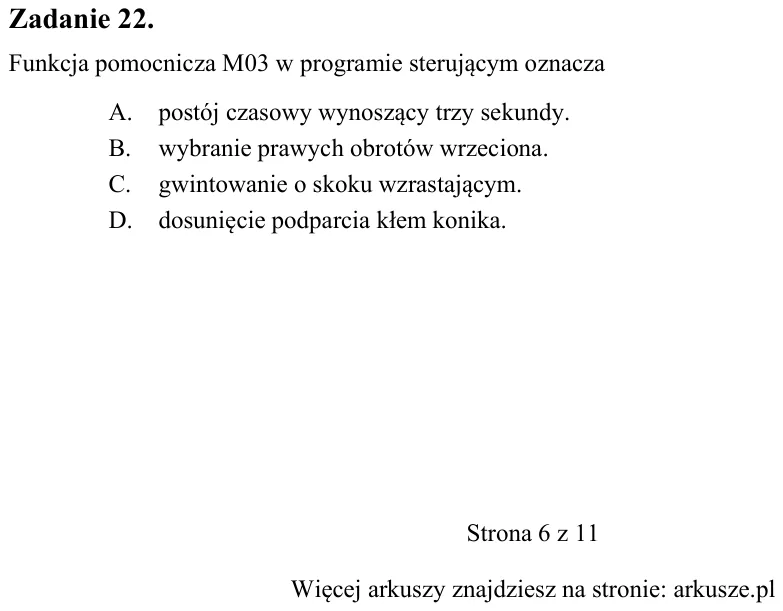

Zadanie 22. Funkcja pomocnicza M03 w programie sterującym oznacza A. postój czasowy wynoszący trzy sekundy. B. wybranie prawych obrotów wrzeciona. C. gwintowanie o skoku wzrastającym. D. dosuniĊcie podparcia káem konika.

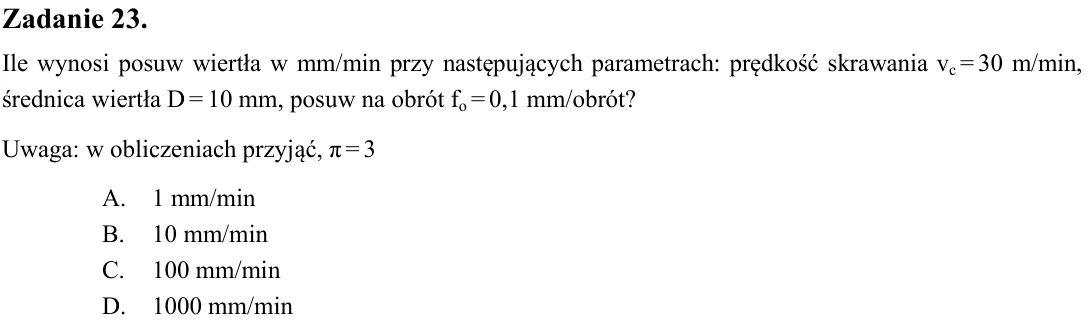

Zadanie 23. Ile wynosi posuw wiertáa w mm/min przy nastĊpujących parametrach: prĊdkoĞü skrawania vc = 30 m/min, Ğrednica wiertáa D = 10 mm, posuw na obrót fo = 0,1 mm/obrót? Uwaga: w obliczeniach przyjąü, ʌ = 3 A. 1 mm/m

Zadanie 24. PoáoĪenie punktu zerowego przedmiotu obrabianego podaje siĊ, uĪywając funkcji A. G15 B. G35 C. G55 D. G75

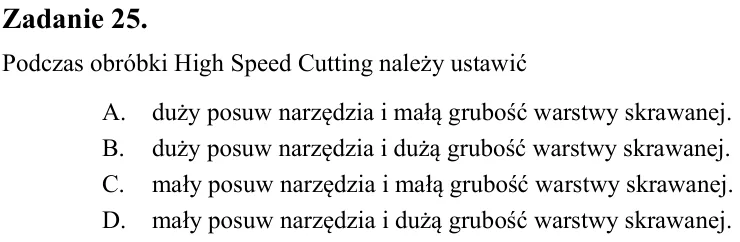

Zadanie 25. Podczas obróbki High Speed Cutting naleĪy ustawiü A. duĪy posuw narzĊdzia i maáą gruboĞü warstwy skrawanej. B. duĪy posuw narzĊdzia i duĪą gruboĞü warstwy skrawanej. C. maáy posuw narzĊdzia i maáą gruboĞü war

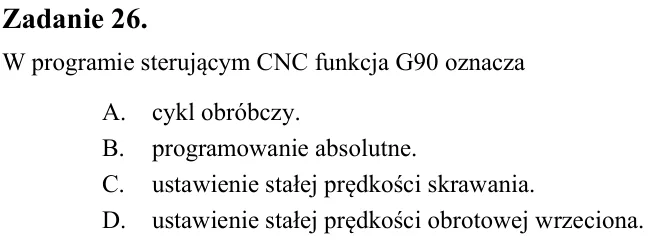

Zadanie 26. W programie sterującym CNC funkcja G90 oznacza A. cykl obróbczy. B. programowanie absolutne. C. ustawienie staáej prĊdkoĞci skrawania. D. ustawienie staáej prĊdkoĞci obrotowej wrzeciona.

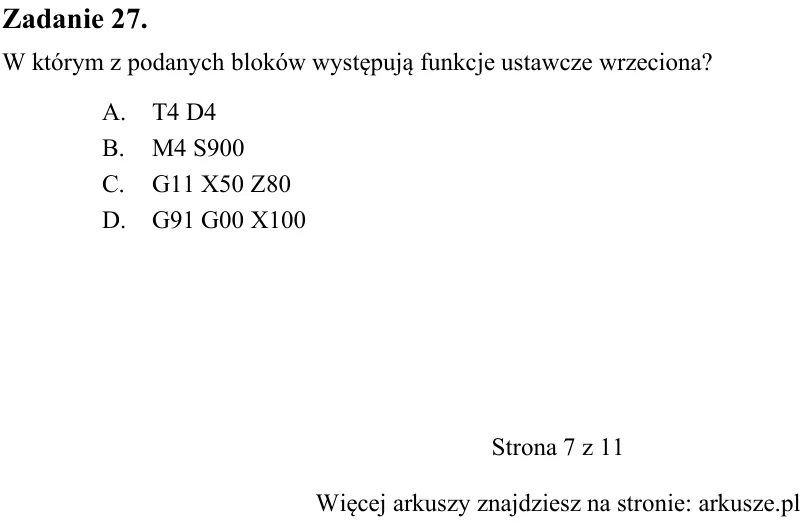

Zadanie 27. W którym z podanych bloków wystĊpują funkcje ustawcze wrzeciona? A. T4 D4 B. M4 S900 C. G11 X50 Z80 D. G91 G00 X100

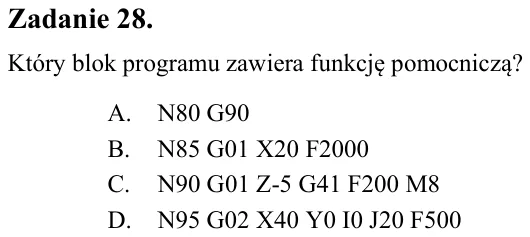

Zadanie 28. Który blok programu zawiera funkcjĊ pomocniczą? A. N80 G90 B. N85 G01 X20 F2000 C. N90 G01 Z-5 G41 F200 M8 D. N95 G02 X40 Y0 I0 J20 F500

Zadanie 29. Która z funkcji pomocniczych „M” jest oznaczeniem koĔca programu ze skokiem na początek? A. M30 B. M17 C. M04 D. M33

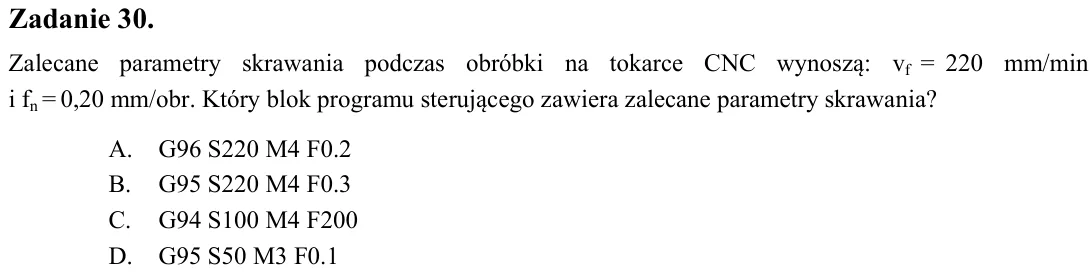

Zadanie 30. Zalecane parametry skrawania podczas obróbki na tokarce CNC wynoszą: vf = 220 mm/min i fn = 0,20 mm/obr. Który blok programu sterującego zawiera zalecane parametry skrawania? A. G96 S220 M4 F0.2 B. G95 S220 M

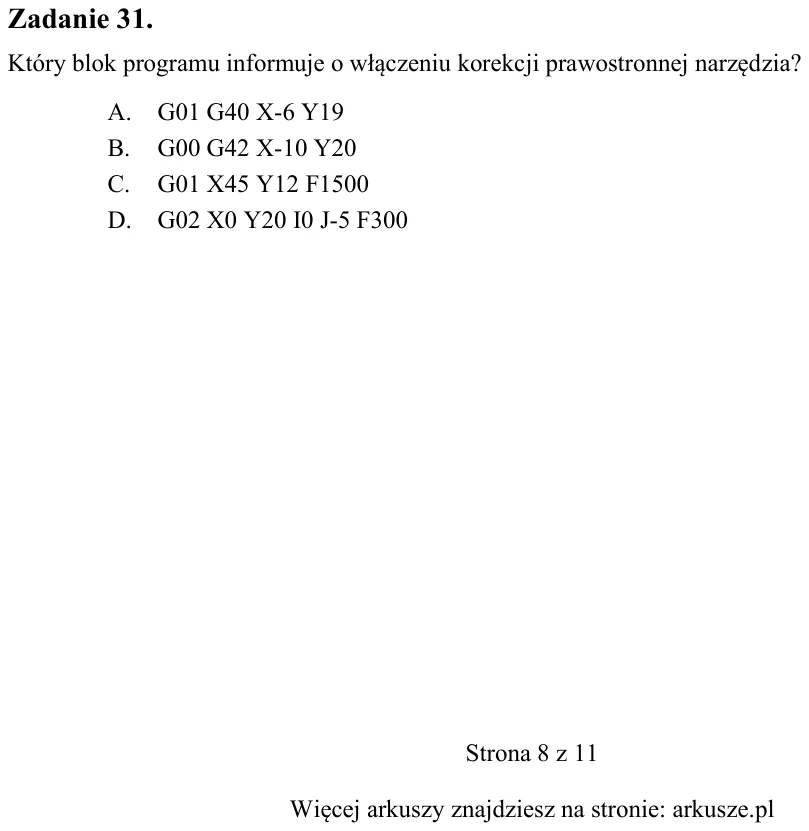

Zadanie 31. Który blok programu informuje o wáączeniu korekcji prawostronnej narzĊdzia? A. G01 G40 X-6 Y19 B. G00 G42 X-10 Y20 C. G01 X45 Y12 F1500 D. G02 X0 Y20 I0 J-5 F300

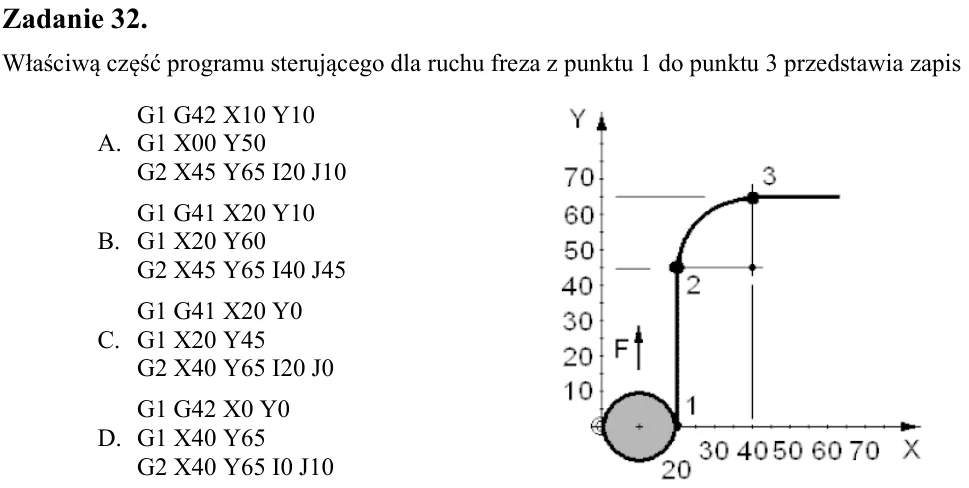

Zadanie 32. WáaĞciwą czĊĞü programu sterującego dla ruchu freza z punktu 1 do punktu 3 przedstawia zapis

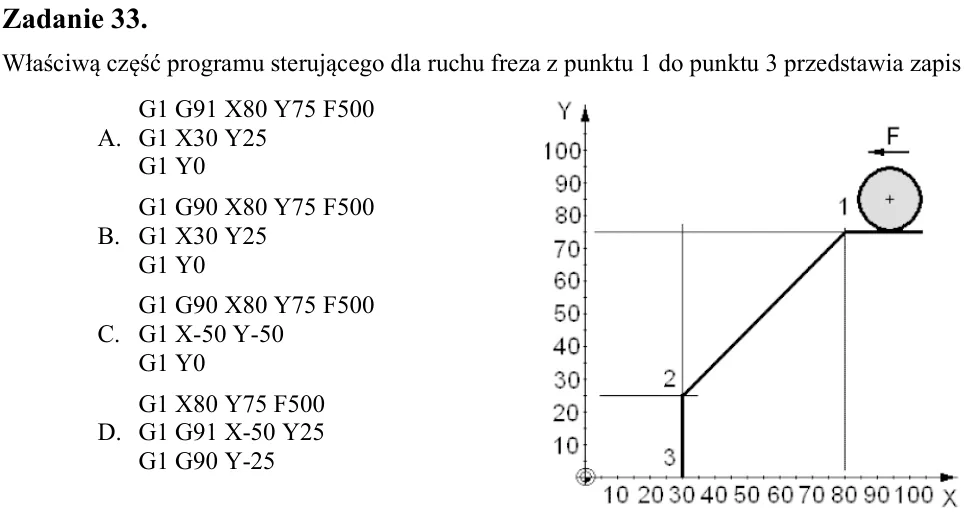

Zadanie 33. WáaĞciwą czĊĞü programu sterującego dla ruchu freza z punktu 1 do punktu 3 przedstawia zapis

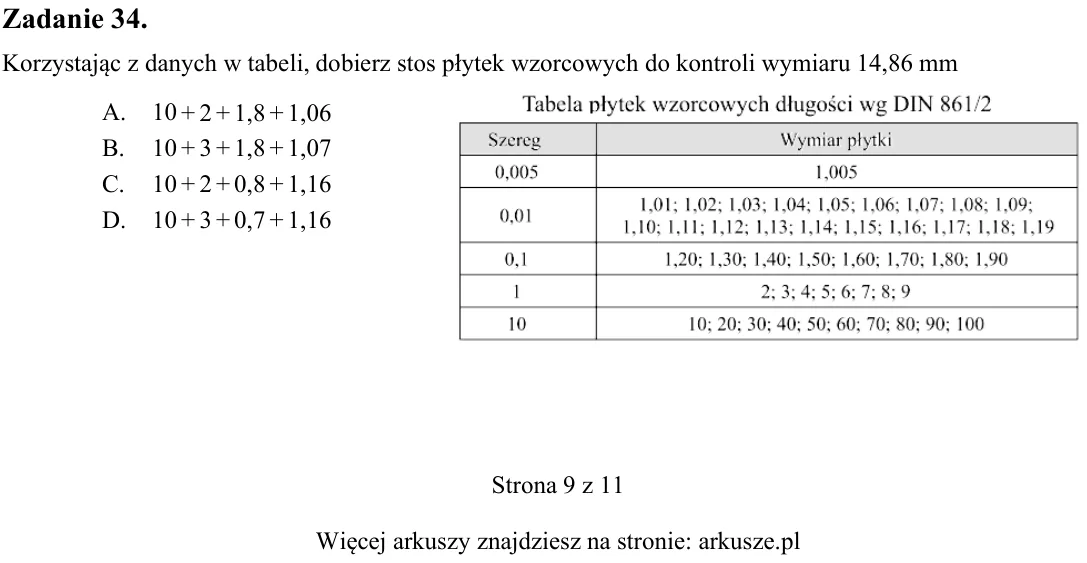

Zadanie 34. Korzystając z danych w tabeli, dobierz stos páytek wzorcowych do kontroli wymiaru 14,86 mm A. 10 + 2 + 1,8 + 1,06 B. 10 + 3 + 1,8 + 1,07 C. 10 + 2 + 0,8 + 1,16 D. 10 + 3 + 0,7 + 1,16 A. G1 G42 X10 Y10 G1 X00

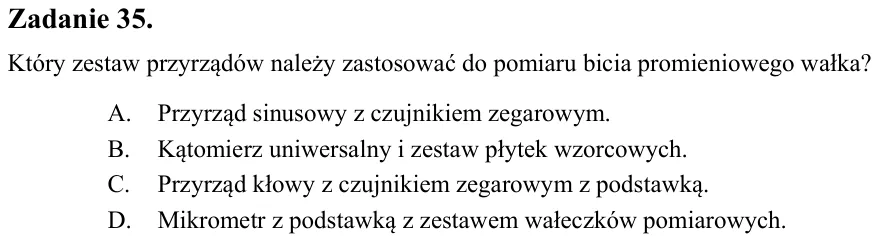

Zadanie 35. Który zestaw przyrządów naleĪy zastosowaü do pomiaru bicia promieniowego waáka? A. Przyrząd sinusowy z czujnikiem zegarowym. B. Kątomierz uniwersalny i zestaw páytek wzorcowych. C. Przyrząd káowy z czujnikiem

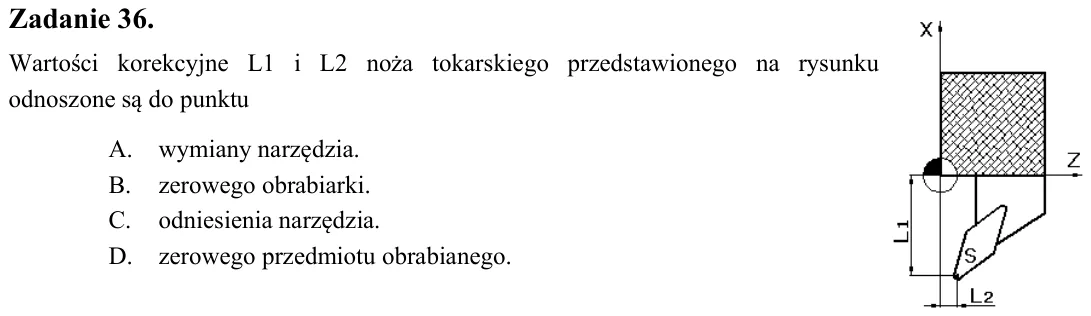

Zadanie 36. WartoĞci korekcyjne L1 i L2 noĪa tokarskiego przedstawionego na rysunku odnoszone są do punktu A. wymiany narzĊdzia. B. zerowego obrabiarki. C. odniesienia narzĊdzia. D. zerowego przedmiotu obrabianego.

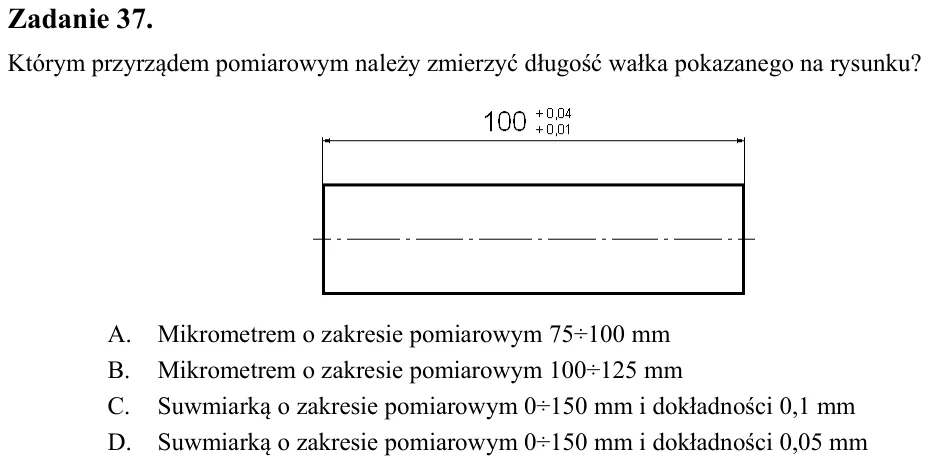

Zadanie 37. Którym przyrządem pomiarowym naleĪy zmierzyü dáugoĞü waáka pokazanego na rysunku? A. Mikrometrem o zakresie pomiarowym 75÷100 mm B. Mikrometrem o zakresie pomiarowym 100÷125 mm C. Suwmiarką o zakresie pomiaro

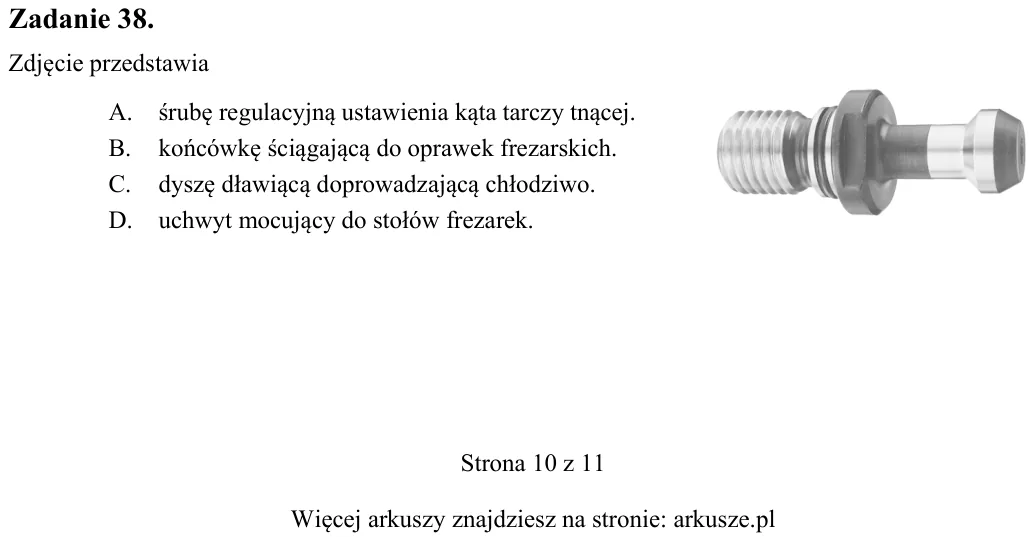

Zadanie 38. ZdjĊcie przedstawia A. ĞrubĊ regulacyjną ustawienia kąta tarczy tnącej. B. koĔcówkĊ Ğciągającą do oprawek frezarskich. C. dyszĊ dáawiącą doprowadzającą cháodziwo. D. uchwyt mocujący do stoáów frezarek.

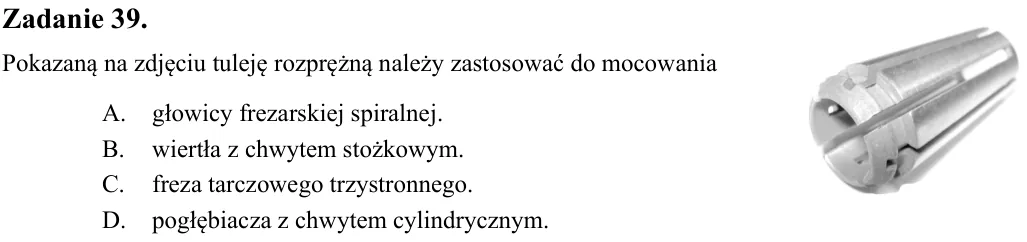

Zadanie 39. Pokazaną na zdjĊciu tulejĊ rozprĊĪną naleĪy zastosowaü do mocowania A. gáowicy frezarskiej spiralnej. B. wiertáa z chwytem stoĪkowym. C. freza tarczowego trzystronnego. D. pogáĊbiacza z chwytem cylindrycznym.

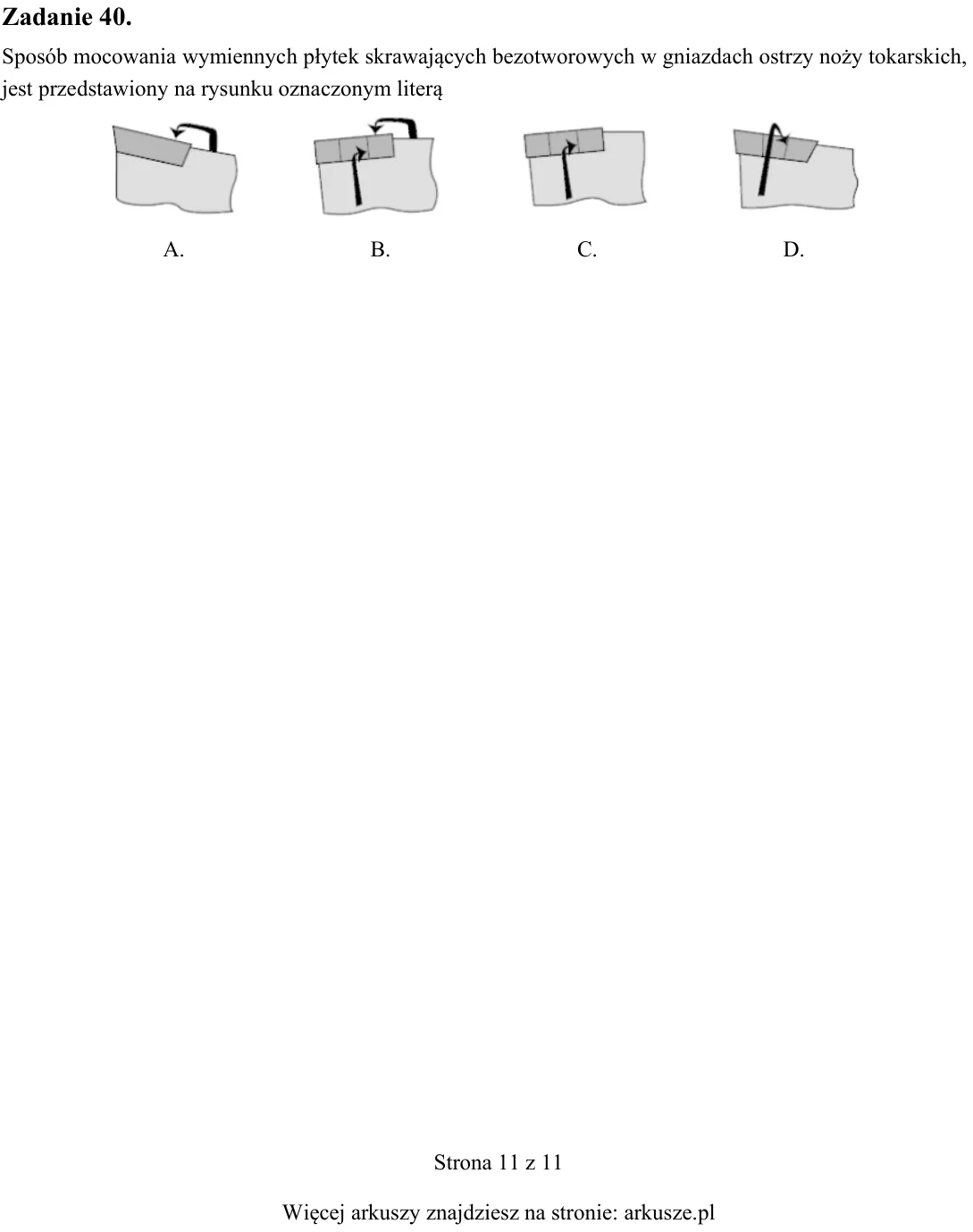

Zadanie 40. Sposób mocowania wymiennych páytek skrawających bezotworowych w gniazdach ostrzy noĪy tokarskich, jest przedstawiony na rysunku oznaczonym literą A. B. C. D.
