M19 · Egzamin zawodowy · styczeń 2016

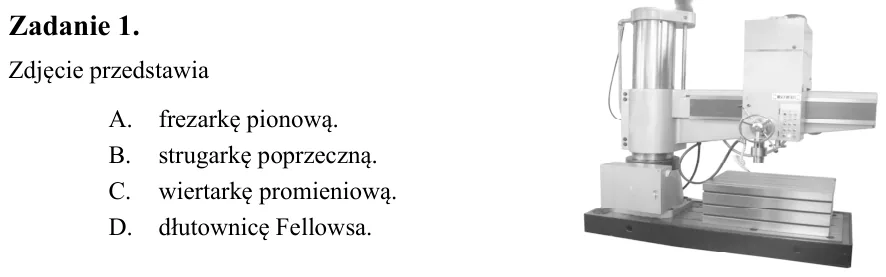

Zadanie 1. ZdjĊcie przedstawia A. frezarkĊ pionową. B. strugarkĊ poprzeczną. C. wiertarkĊ promieniową. D. dáutownicĊ Fellowsa.

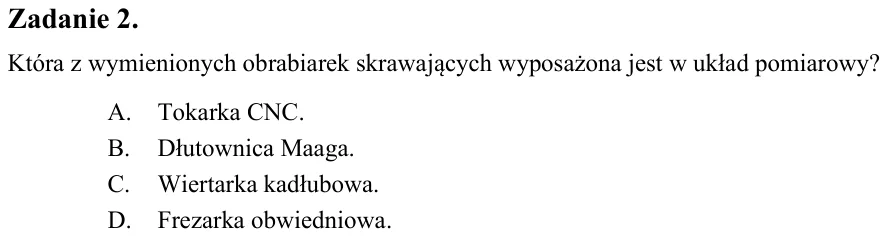

Zadanie 2. Która z wymienionych obrabiarek skrawających wyposaĪona jest w ukáad pomiarowy? A. Tokarka CNC. B. Dáutownica Maaga. C. Wiertarka kadáubowa. D. Frezarka obwiedniowa.

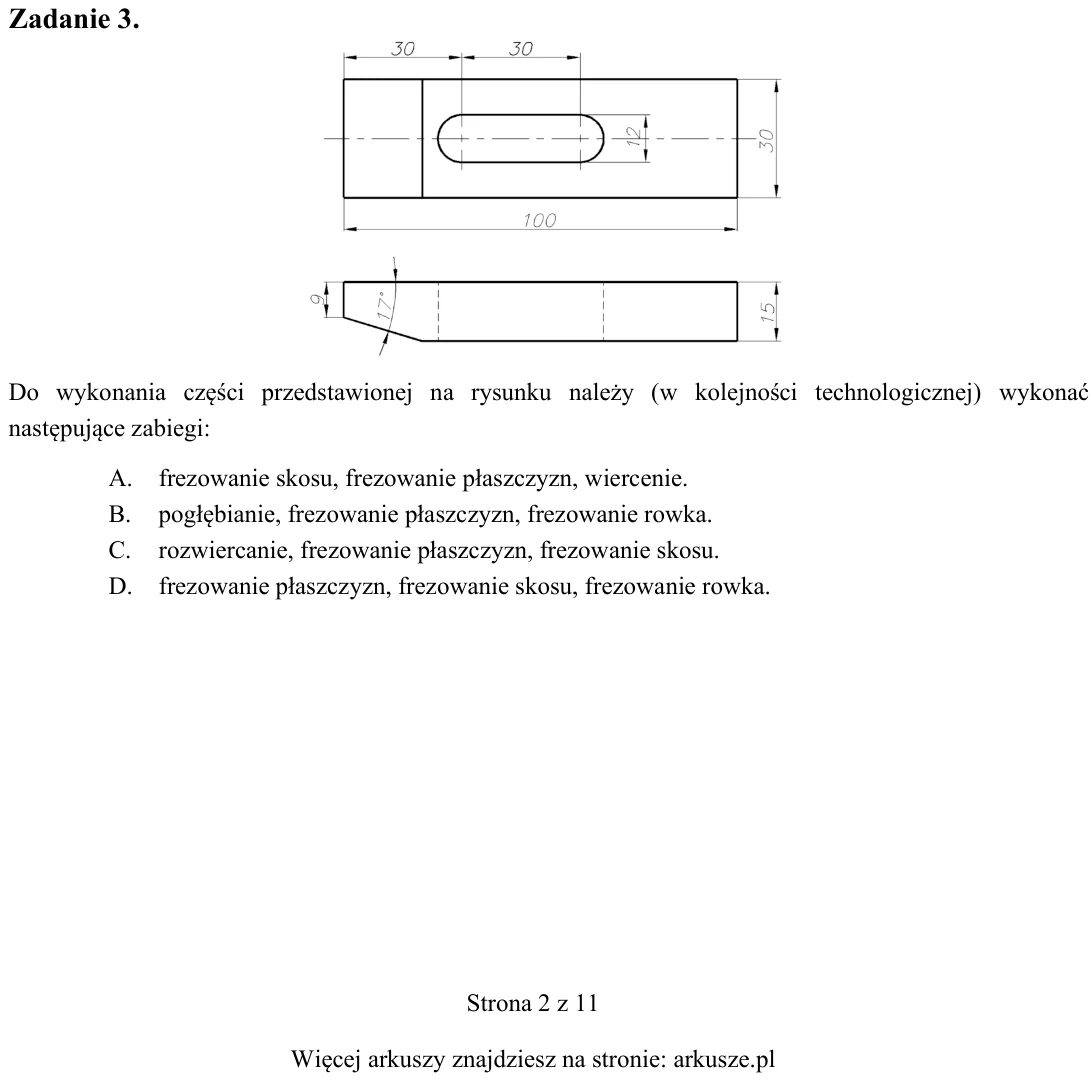

Zadanie 3. Do wykonania czĊĞci przedstawionej na rysunku naleĪy (w kolejnoĞci technologicznej) wykonaü nastĊpujące zabiegi: A. frezowanie skosu, frezowanie páaszczyzn, wiercenie. B. pogáĊbianie, frezowanie páaszczyzn, fr

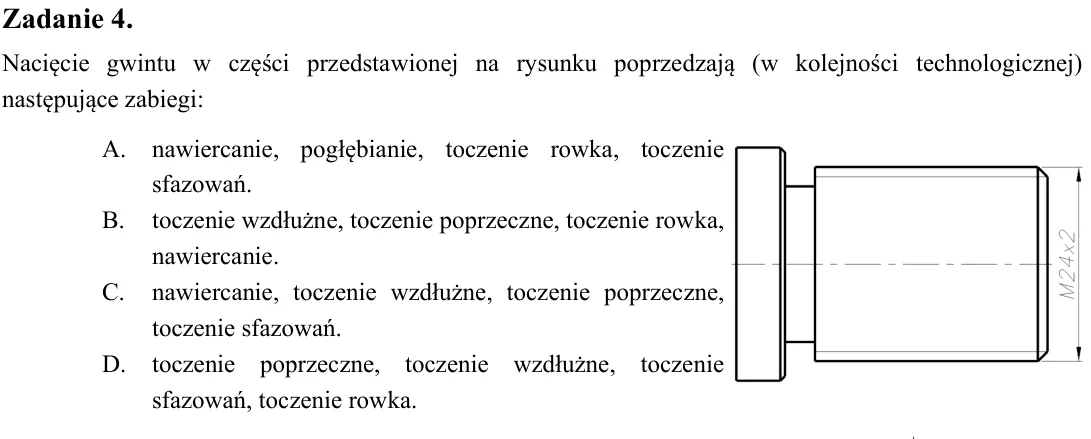

Zadanie 4. NaciĊcie gwintu w czĊĞci przedstawionej na rysunku poprzedzają (w kolejnoĞci technologicznej) nastĊpujące zabiegi: A. nawiercanie, pogáĊbianie, toczenie rowka, toczenie sfazowaĔ. B. toczenie wzdáuĪne, toczenie

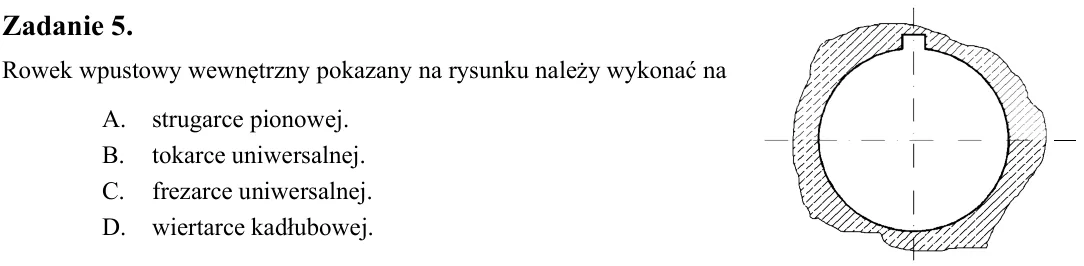

Zadanie 5. Rowek wpustowy wewnĊtrzny pokazany na rysunku naleĪy wykonaü na A. strugarce pionowej. B. tokarce uniwersalnej. C. frezarce uniwersalnej. D. wiertarce kadáubowej.

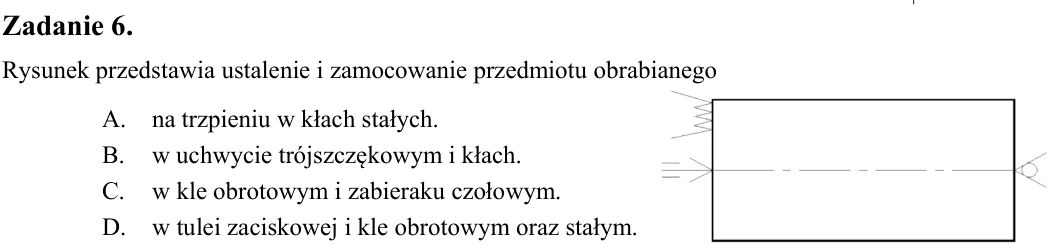

Zadanie 6. Rysunek przedstawia ustalenie i zamocowanie przedmiotu obrabianego A. na trzpieniu w káach staáych. B. w uchwycie trójszczĊkowym i káach. C. w kle obrotowym i zabieraku czoáowym. D. w tulei zaciskowej i kle ob

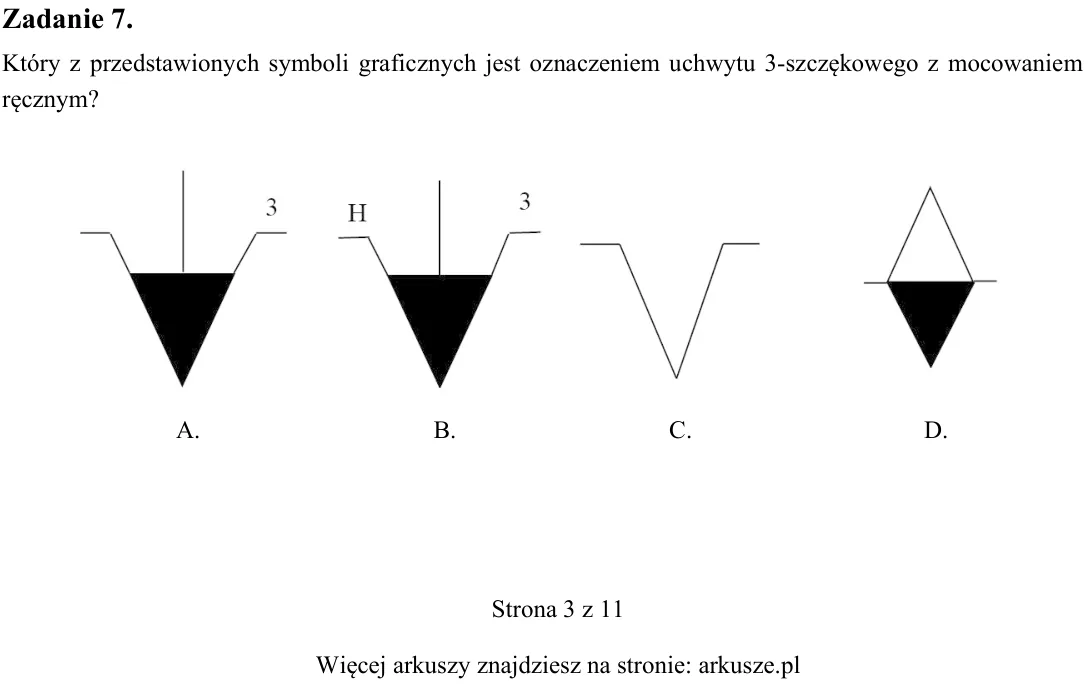

Zadanie 7. Który z przedstawionych symboli graficznych jest oznaczeniem uchwytu 3-szczĊkowego z mocowaniem rĊcznym? A. B. C. D.

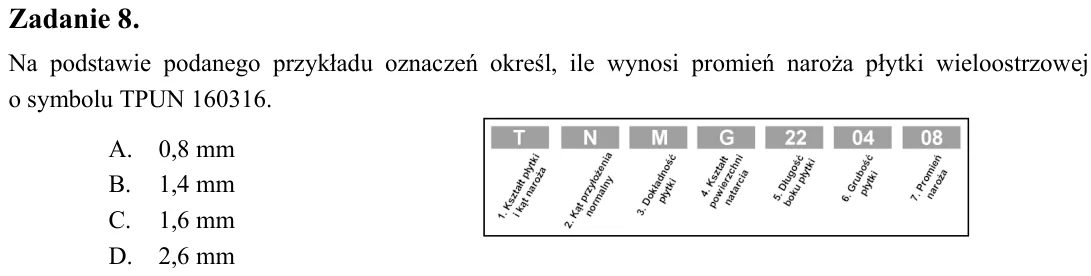

Zadanie 8. Na podstawie podanego przykáadu oznaczeĔ okreĞl, ile wynosi promieĔ naroĪa páytki wieloostrzowej o symbolu TPUN 160316. A. 0,8 mm B. 1,4 mm C. 1,6 mm D. 2,6 mm

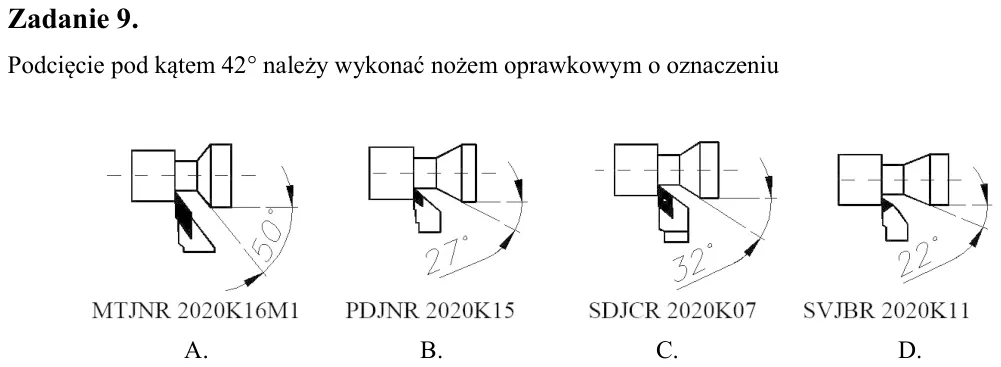

Zadanie 9. PodciĊcie pod kątem 42° naleĪy wykonaü noĪem oprawkowym o oznaczeniu A. B. C. D.

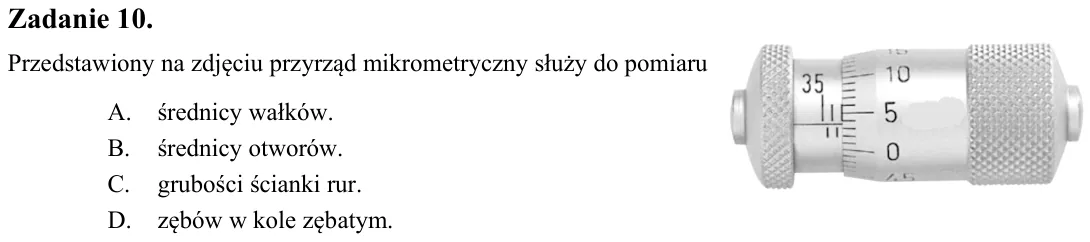

Zadanie 10. Przedstawiony na zdjĊciu przyrząd mikrometryczny sáuĪy do pomiaru A. Ğrednicy waáków. B. Ğrednicy otworów. C. gruboĞci Ğcianki rur. D. zĊbów w kole zĊbatym.

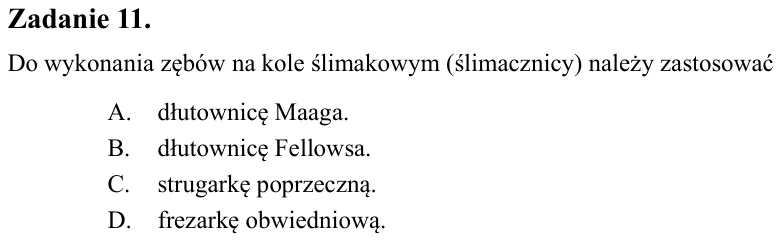

Zadanie 11. Do wykonania zĊbów na kole Ğlimakowym (Ğlimacznicy) naleĪy zastosowaü A. dáutownicĊ Maaga. B. dáutownicĊ Fellowsa. C. strugarkĊ poprzeczną. D. frezarkĊ obwiedniową.

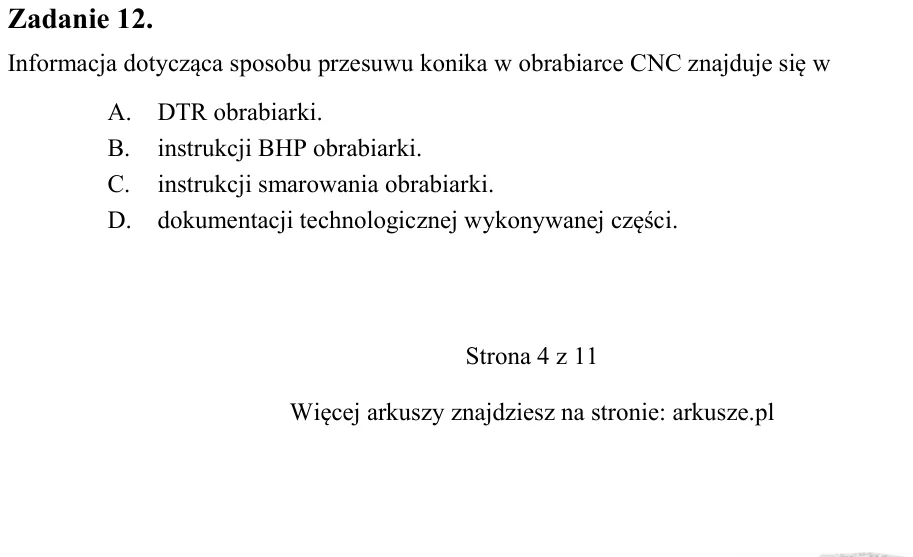

Zadanie 12. Informacja dotycząca sposobu przesuwu konika w obrabiarce CNC znajduje siĊ w A. DTR obrabiarki. B. instrukcji BHP obrabiarki. C. instrukcji smarowania obrabiarki. D. dokumentacji technologicznej wykonywanej c

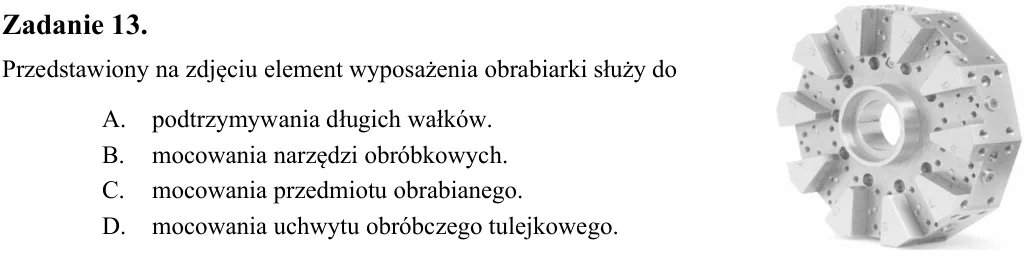

Zadanie 13. Przedstawiony na zdjĊciu element wyposaĪenia obrabiarki sáuĪy do A. podtrzymywania dáugich waáków. B. mocowania narzĊdzi obróbkowych. C. mocowania przedmiotu obrabianego. D. mocowania uchwytu obróbczego tulej

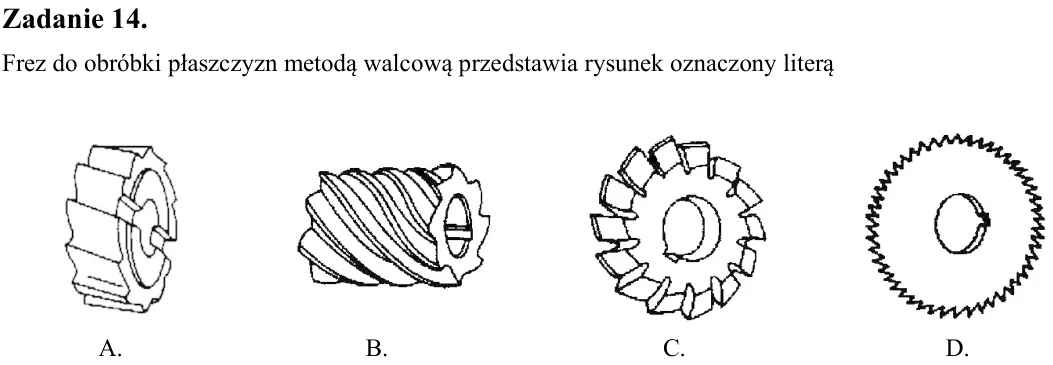

Zadanie 14. Frez do obróbki páaszczyzn metodą walcową przedstawia rysunek oznaczony literą A. B. C. D.

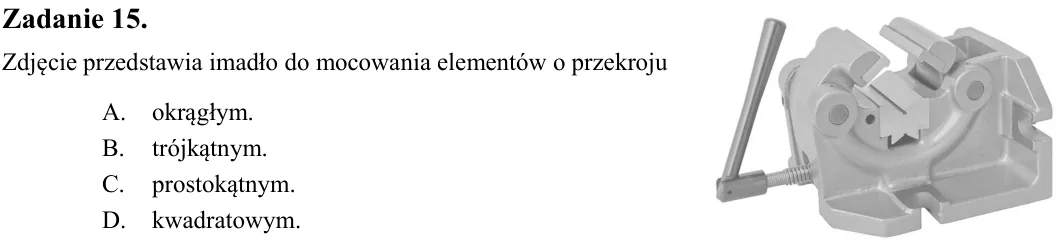

Zadanie 15. ZdjĊcie przedstawia imadáo do mocowania elementów o przekroju A. okrągáym. B. trójkątnym. C. prostokątnym. D. kwadratowym.

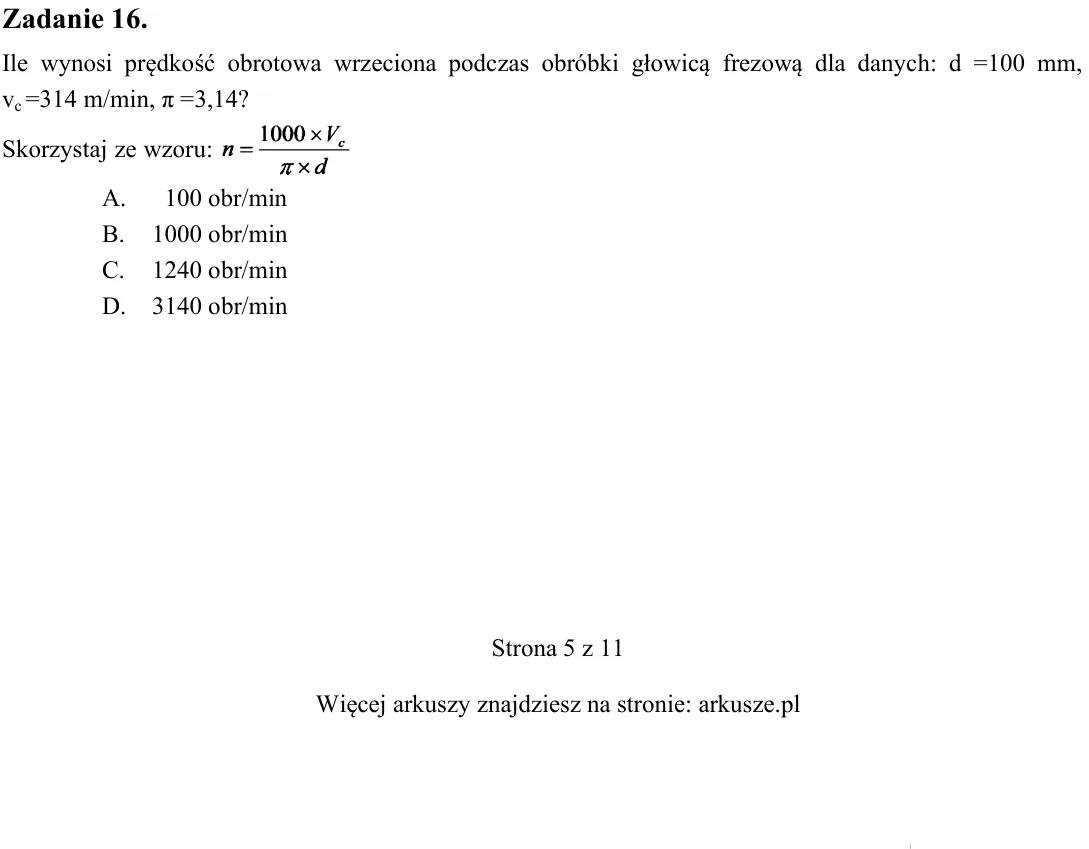

Zadanie 16. Ile wynosi prĊdkoĞü obrotowa wrzeciona podczas obróbki gáowicą frezową dla danych: d =100 mm, vc =314 m/min, ʌ =3,14? Skorzystaj ze wzoru: A. 100 obr/min B. 1000 obr/min C. 1240 obr/min D. 3140 obr/min

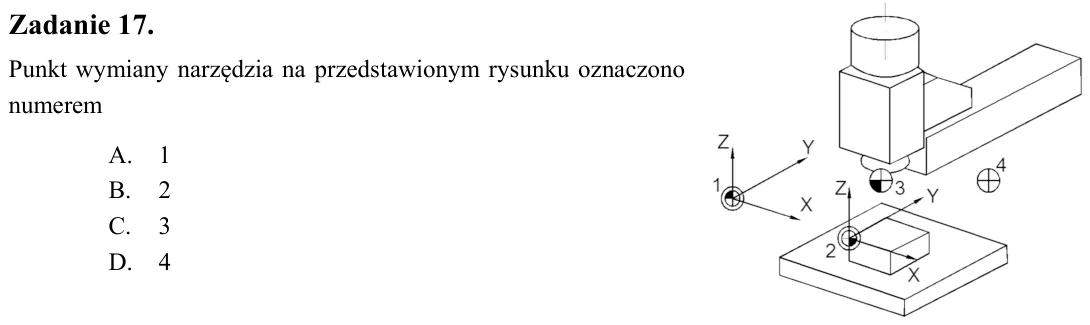

Zadanie 17. Punkt wymiany narzĊdzia na przedstawionym rysunku oznaczono numerem A. 1 B. 2 C. 3 D. 4

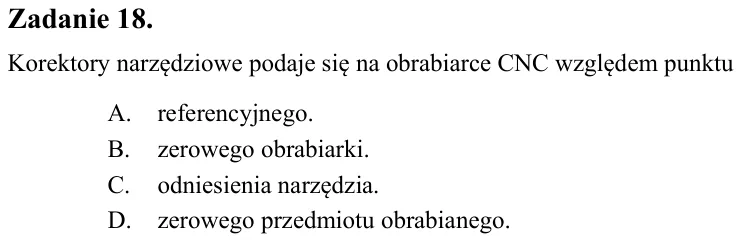

Zadanie 18. Korektory narzĊdziowe podaje siĊ na obrabiarce CNC wzglĊdem punktu A. referencyjnego. B. zerowego obrabiarki. C. odniesienia narzĊdzia. D. zerowego przedmiotu obrabianego.

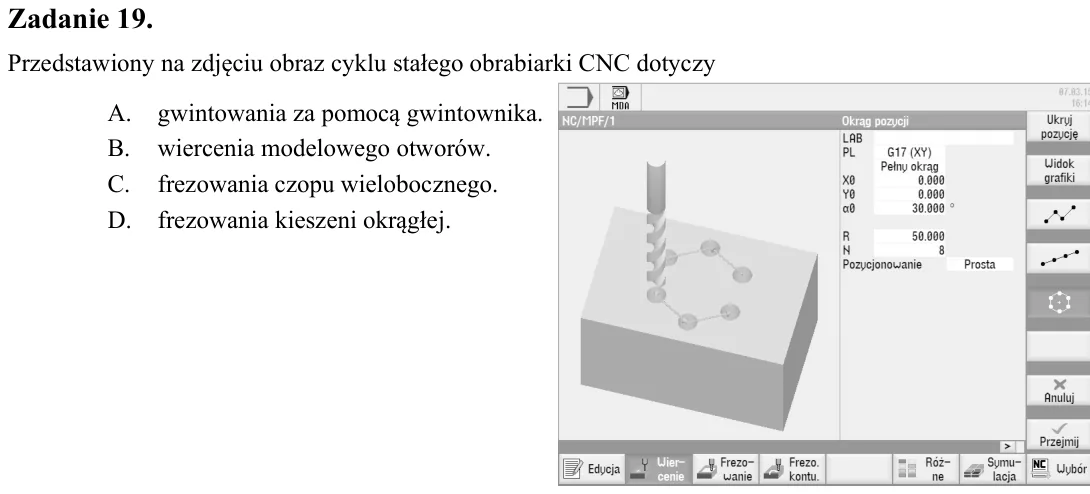

Zadanie 19. Przedstawiony na zdjĊciu obraz cyklu staáego obrabiarki CNC dotyczy A. gwintowania za pomocą gwintownika. B. wiercenia modelowego otworów. C. frezowania czopu wielobocznego. D. frezowania kieszeni okrągáej.

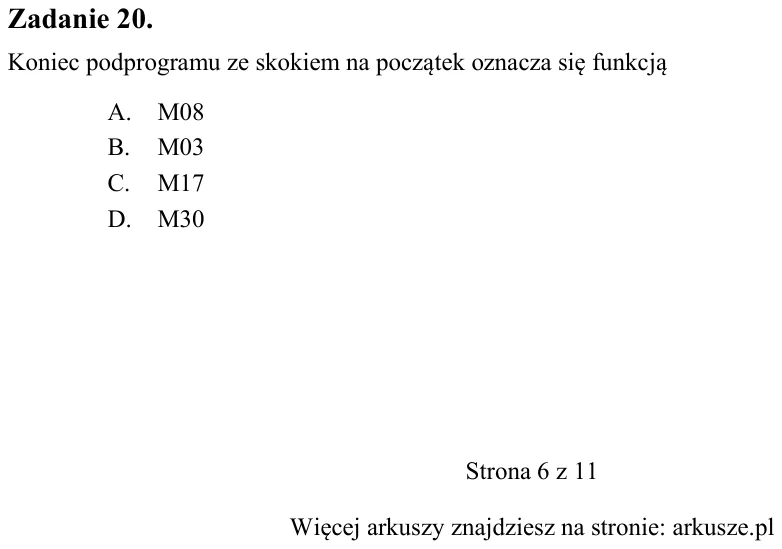

Zadanie 20. Koniec podprogramu ze skokiem na początek oznacza siĊ funkcją A. M08 B. M03 C. M17 D. M30

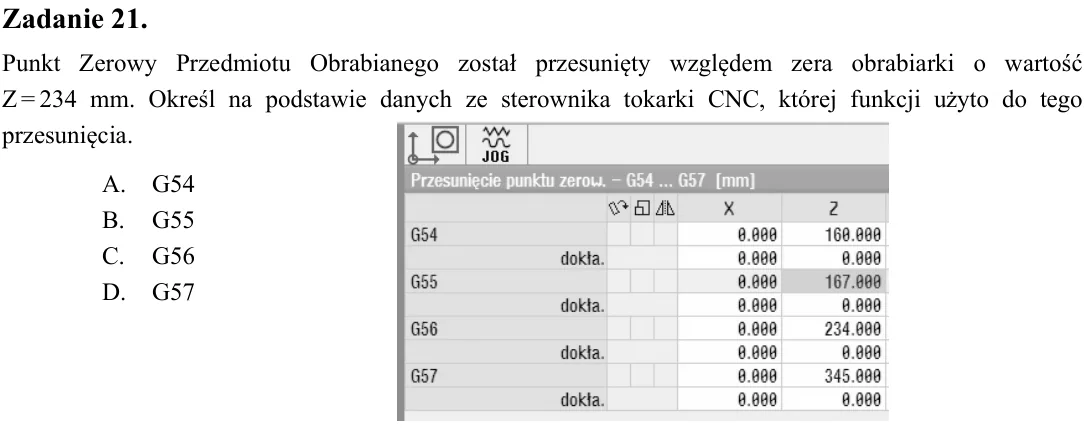

Zadanie 21. Punkt Zerowy Przedmiotu Obrabianego zostaá przesuniĊty wzglĊdem zera obrabiarki o wartoĞü Z = 234 mm. OkreĞl na podstawie danych ze sterownika tokarki CNC, której funkcji uĪyto do tego przesuniĊcia. A. G54 B.

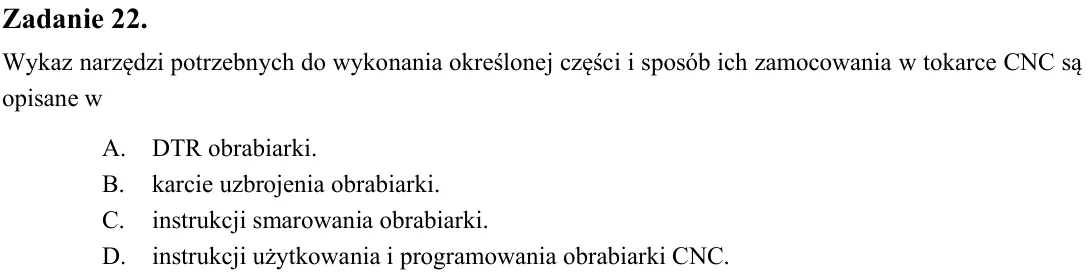

Zadanie 22. Wykaz narzĊdzi potrzebnych do wykonania okreĞlonej czĊĞci i sposób ich zamocowania w tokarce CNC są opisane w A. DTR obrabiarki. B. karcie uzbrojenia obrabiarki. C. instrukcji smarowania obrabiarki. D. instru

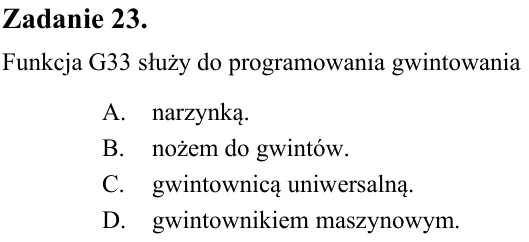

Zadanie 23. Funkcja G33 sáuĪy do programowania gwintowania A. narzynką. B. noĪem do gwintów. C. gwintownicą uniwersalną. D. gwintownikiem maszynowym.

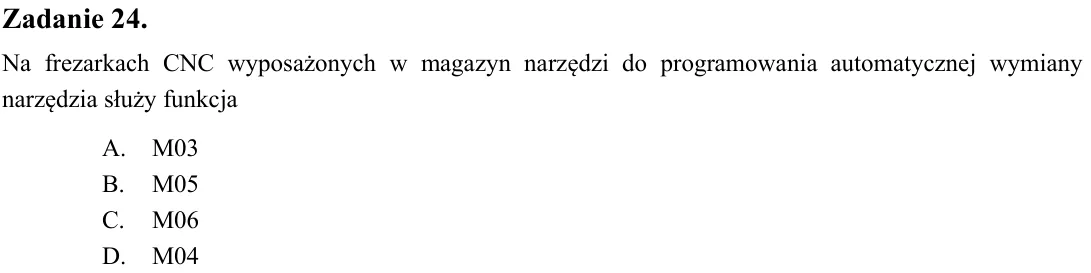

Zadanie 24. Na frezarkach CNC wyposaĪonych w magazyn narzĊdzi do programowania automatycznej wymiany narzĊdzia sáuĪy funkcja A. M03 B. M05 C. M06 D. M04

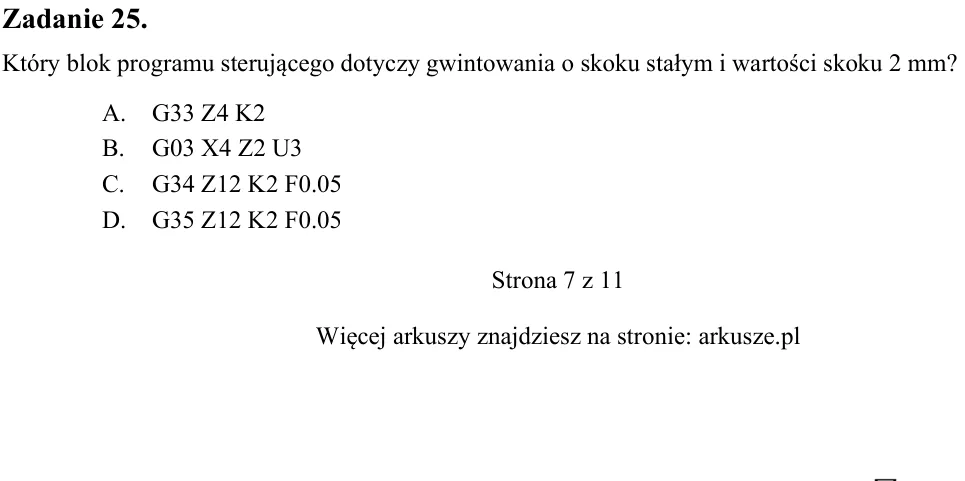

Zadanie 25. Który blok programu sterującego dotyczy gwintowania o skoku staáym i wartoĞci skoku 2 mm? A. G33 Z4 K2 B. G03 X4 Z2 U3 C. G34 Z12 K2 F0.05 D. G35 Z12 K2 F0.05

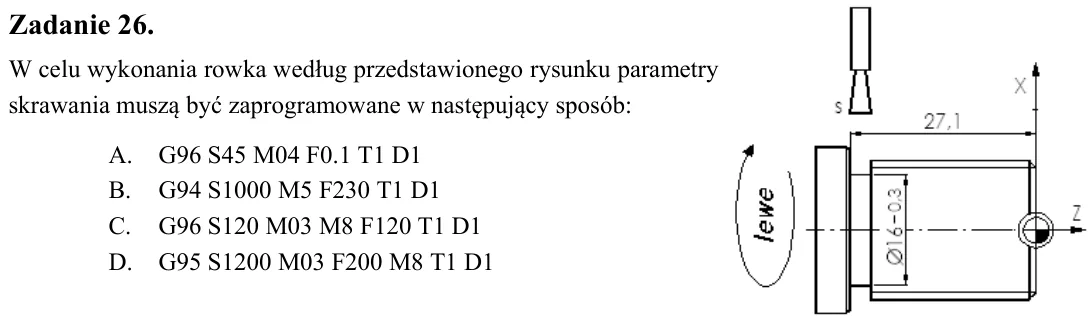

Zadanie 26. W celu wykonania rowka wedáug przedstawionego rysunku parametry skrawania muszą byü zaprogramowane w nastĊpujący sposób: A. G96 S45 M04 F0.1 T1 D1 B. G94 S1000 M5 F230 T1 D1 C. G96 S120 M03 M8 F120 T1 D1 D. G

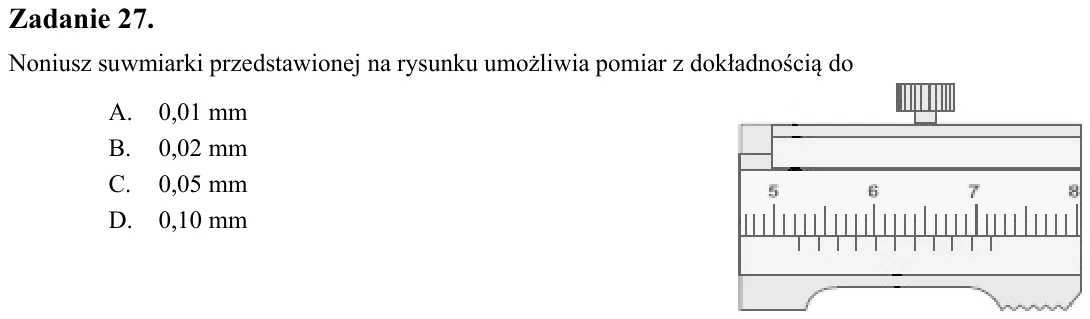

Zadanie 27. Noniusz suwmiarki przedstawionej na rysunku umoĪliwia pomiar z dokáadnoĞcią do A. 0,01 mm B. 0,02 mm C. 0,05 mm D. 0,10 mm

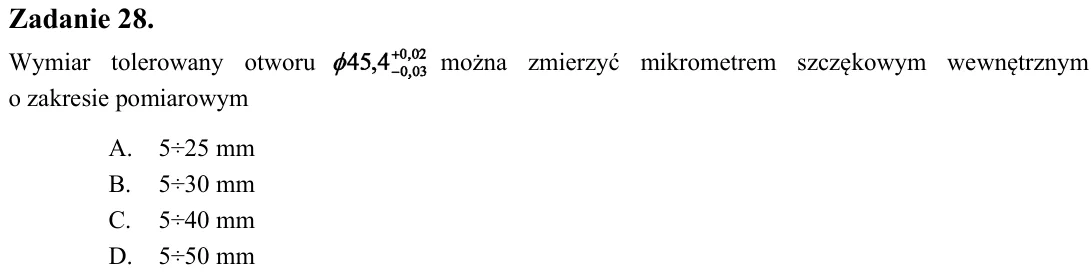

Zadanie 28. Wymiar tolerowany otworu moĪna zmierzyü mikrometrem szczĊkowym wewnĊtrznym o zakresie pomiarowym A. 5÷25 mm B. 5÷30 mm C. 5÷40 mm D. 5÷50 mm

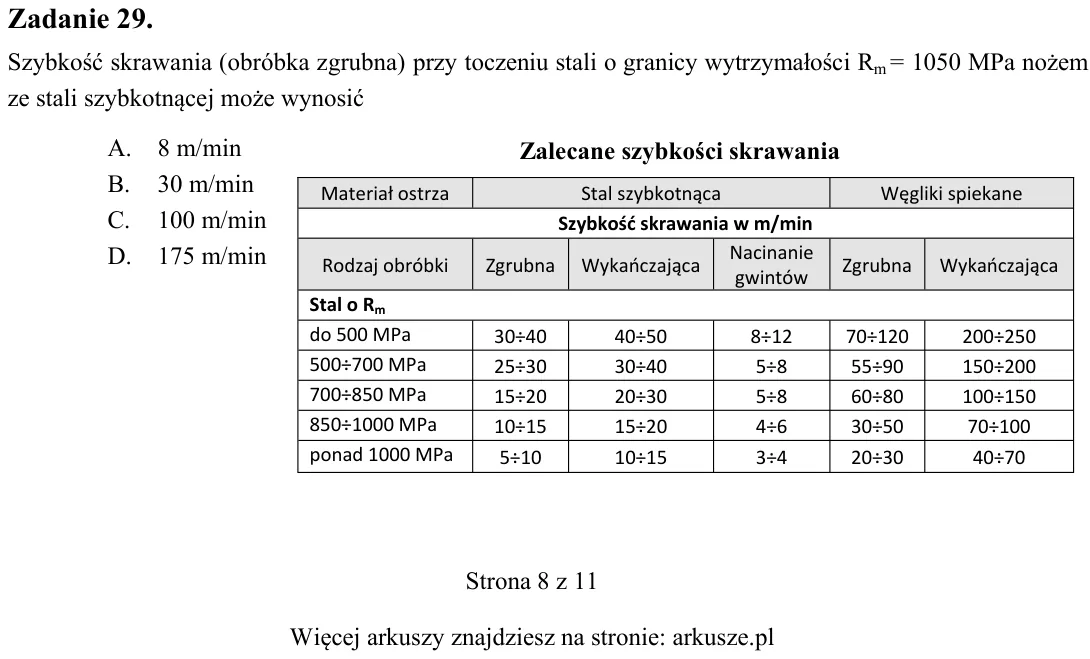

Zadanie 29. SzybkoĞü skrawania (obróbka zgrubna) przy toczeniu stali o granicy wytrzymaáoĞci Rm = 1050 MPa noĪem ze stali szybkotnącej moĪe wynosiü A. 8 m/min B. 30 m/min C. 100 m/min D. 175 m/min Materiaų ostrza Stal sz

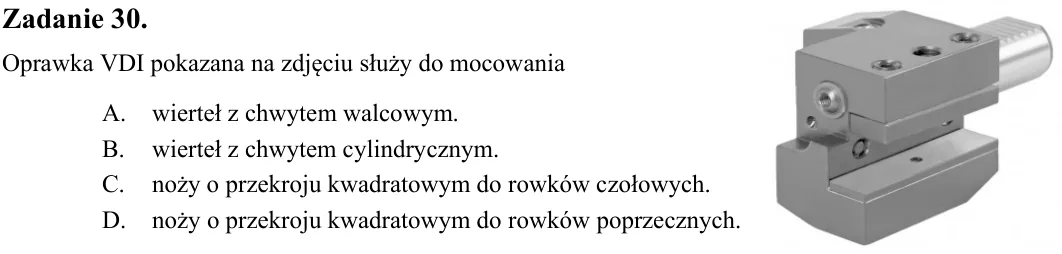

Zadanie 30. Oprawka VDI pokazana na zdjĊciu sáuĪy do mocowania A. wierteá z chwytem walcowym. B. wierteá z chwytem cylindrycznym. C. noĪy o przekroju kwadratowym do rowków czoáowych. D. noĪy o przekroju kwadratowym do ro

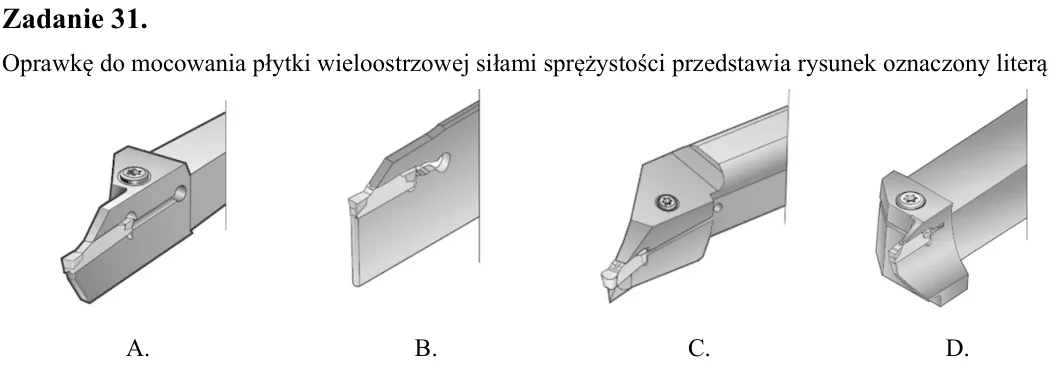

Zadanie 31. OprawkĊ do mocowania páytki wieloostrzowej siáami sprĊĪystoĞci przedstawia rysunek oznaczony literą A. B. C. D.

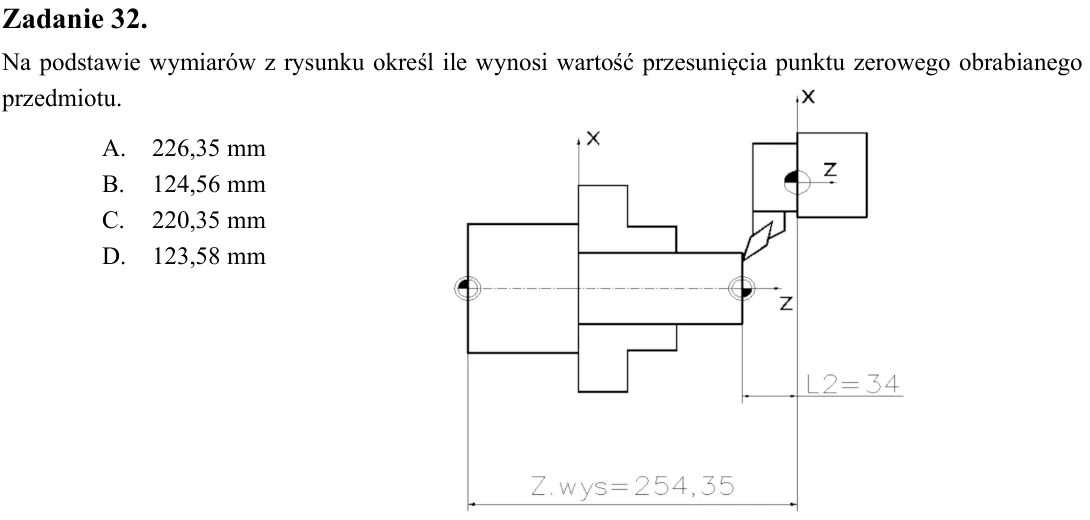

Zadanie 32. Na podstawie wymiarów z rysunku okreĞl ile wynosi wartoĞü przesuniĊcia punktu zerowego obrabianego przedmiotu. A. 226,35 mm B. 124,56 mm C. 220,35 mm D. 123,58 mm

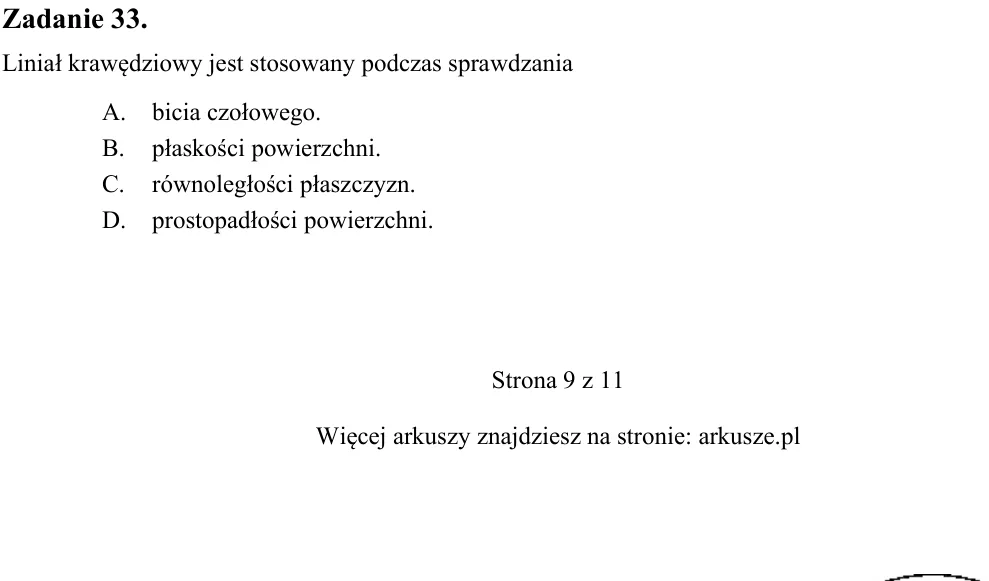

Zadanie 33. Liniaá krawĊdziowy jest stosowany podczas sprawdzania A. bicia czoáowego. B. páaskoĞci powierzchni. C. równolegáoĞci páaszczyzn. D. prostopadáoĞci powierzchni.

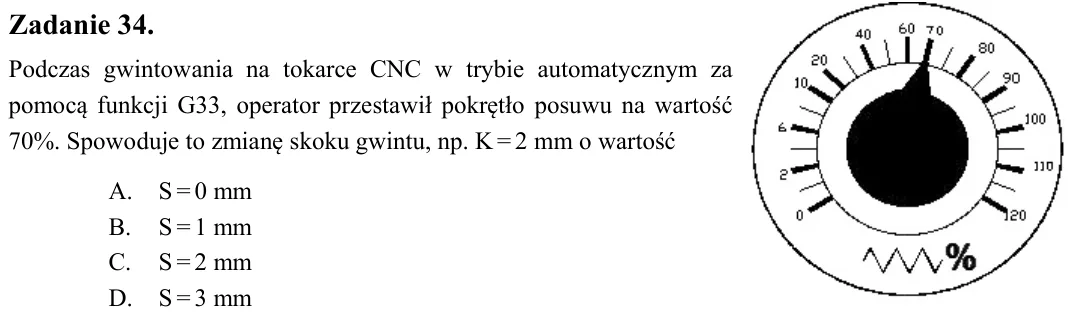

Zadanie 34. Podczas gwintowania na tokarce CNC w trybie automatycznym za pomocą funkcji G33, operator przestawiá pokrĊtáo posuwu na wartoĞü 70%. Spowoduje to zmianĊ skoku gwintu, np. K = 2 mm o wartoĞü A. S = 0 mm B. S =

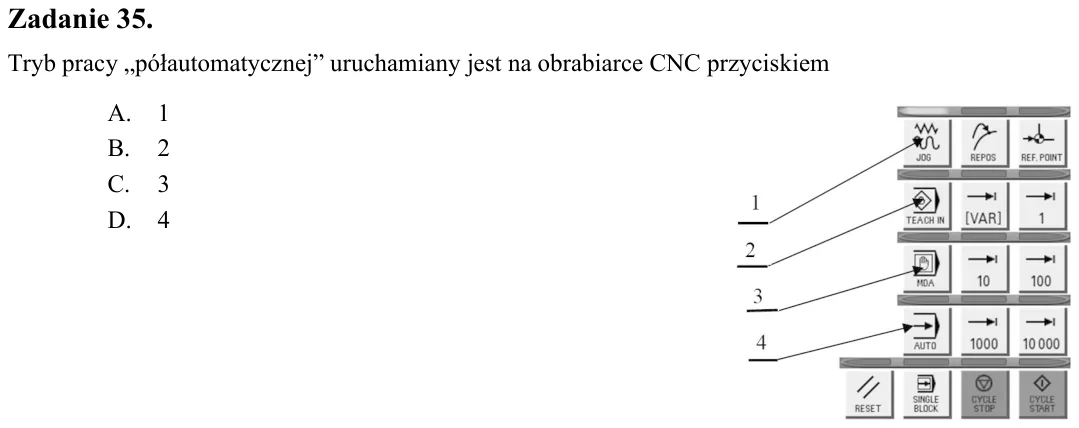

Zadanie 35. Tryb pracy „póáautomatycznej” uruchamiany jest na obrabiarce CNC przyciskiem A. 1 B. 2 C. 3 D. 4

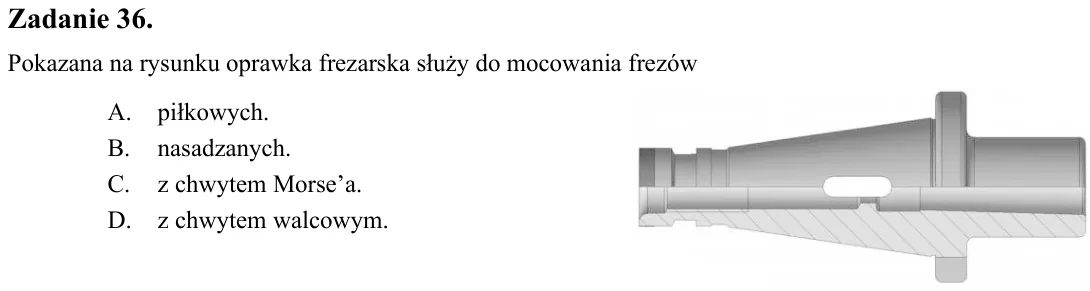

Zadanie 36. Pokazana na rysunku oprawka frezarska sáuĪy do mocowania frezów A. piákowych. B. nasadzanych. C. z chwytem Morse’a. D. z chwytem walcowym.

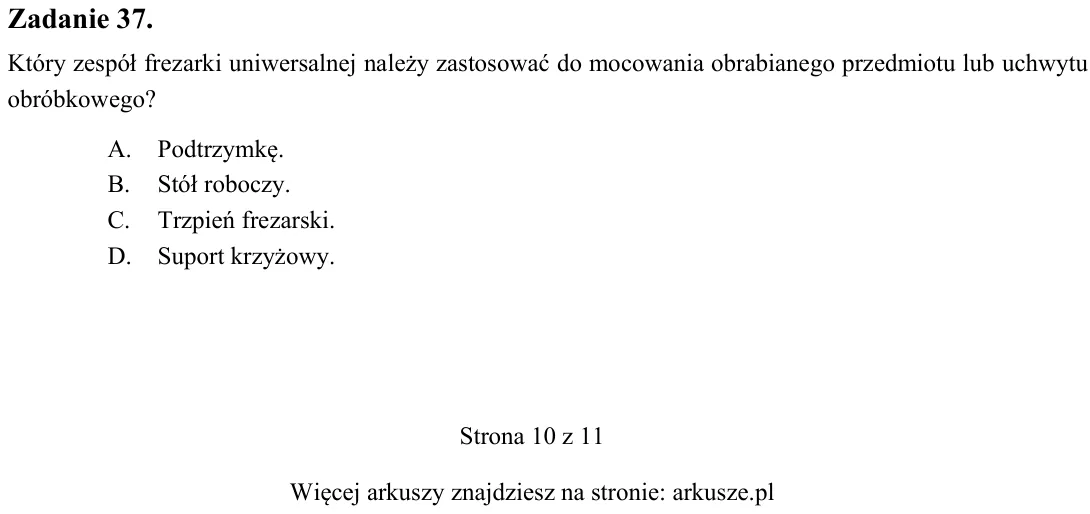

Zadanie 37. Który zespóá frezarki uniwersalnej naleĪy zastosowaü do mocowania obrabianego przedmiotu lub uchwytu obróbkowego? A. PodtrzymkĊ. B. Stóá roboczy. C. TrzpieĔ frezarski. D. Suport krzyĪowy.

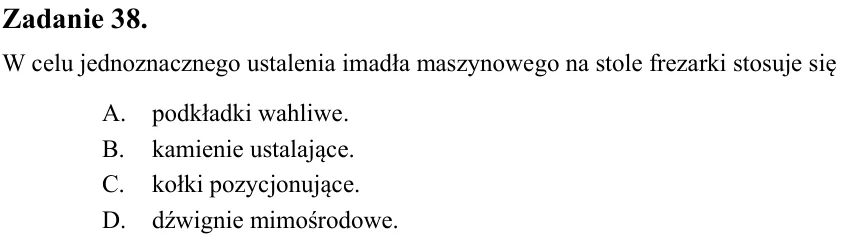

Zadanie 38. W celu jednoznacznego ustalenia imadáa maszynowego na stole frezarki stosuje siĊ A. podkáadki wahliwe. B. kamienie ustalające. C. koáki pozycjonujące. D. dĨwignie mimoĞrodowe.

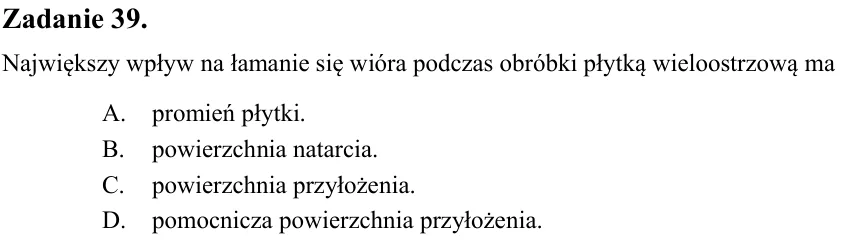

Zadanie 39. NajwiĊkszy wpáyw na áamanie siĊ wióra podczas obróbki páytką wieloostrzową ma A. promieĔ páytki. B. powierzchnia natarcia. C. powierzchnia przyáoĪenia. D. pomocnicza powierzchnia przyáoĪenia.

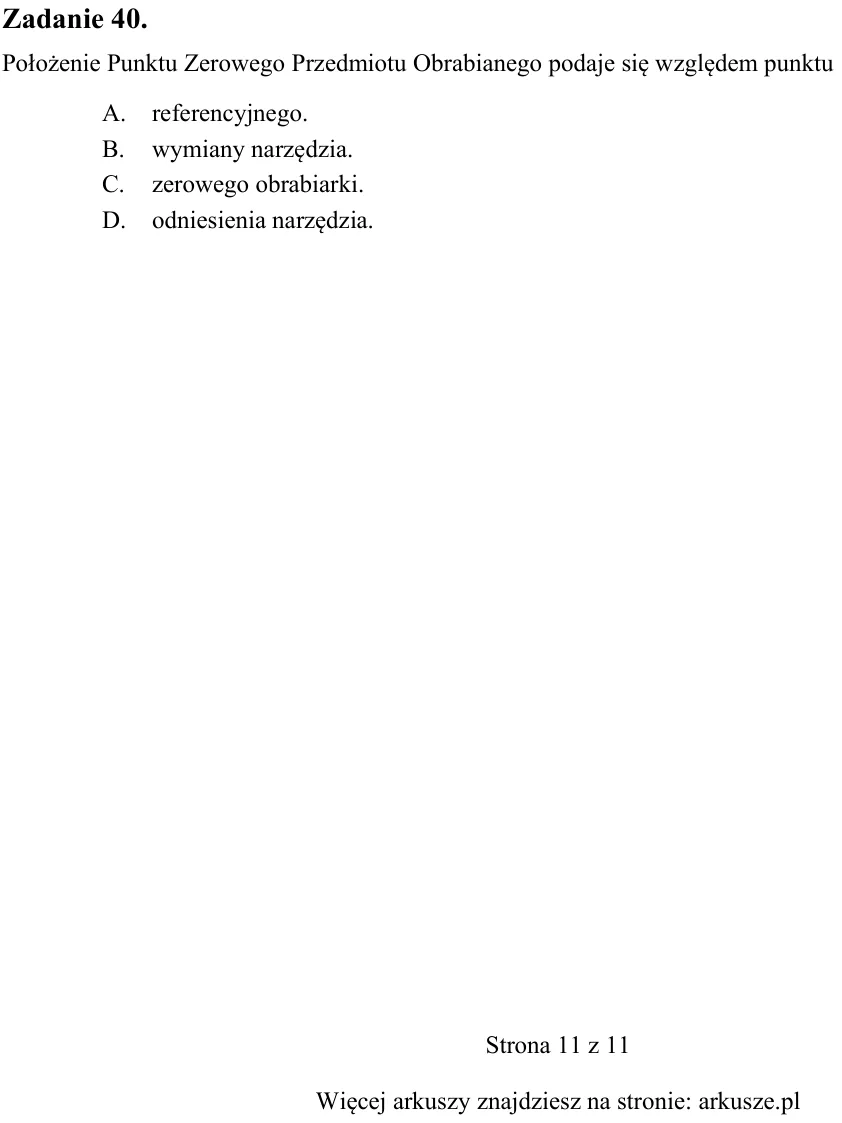

Zadanie 40. PoáoĪenie Punktu Zerowego Przedmiotu Obrabianego podaje siĊ wzglĊdem punktu A. referencyjnego. B. wymiany narzĊdzia. C. zerowego obrabiarki. D. odniesienia narzĊdzia.
