M19 · Egzamin zawodowy · czerwiec 2017

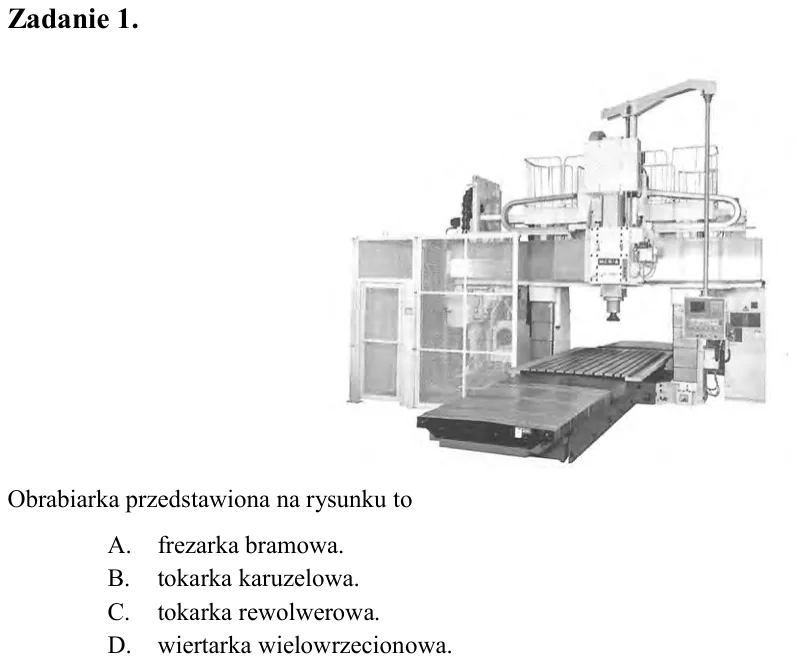

Zadanie 1. Obrabiarka przedstawiona na rysunku to A. frezarka bramowa. B. tokarka karuzelowa. C. tokarka rewolwerowa. D. wiertarka wielowrzecionowa.

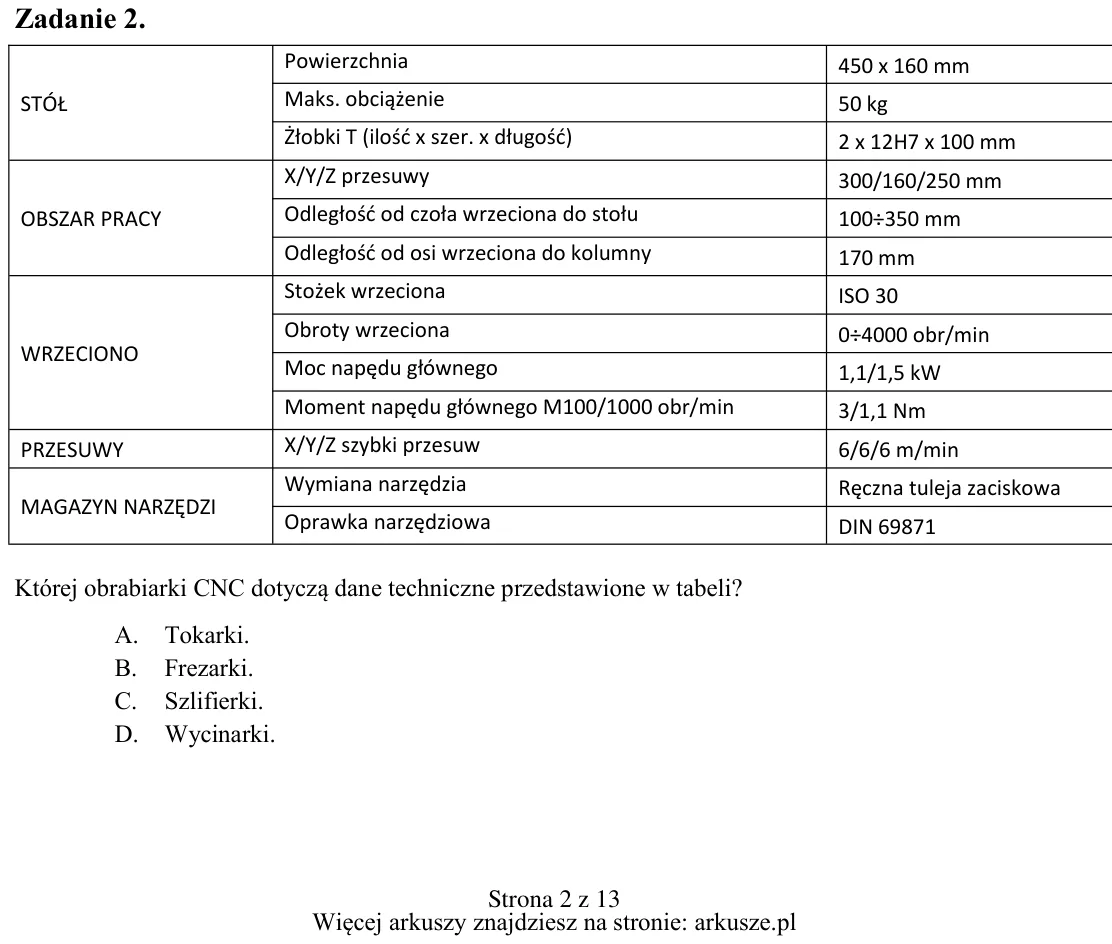

Zadanie 2. Której obrabiarki CNC dotyczą dane techniczne przedstawione w tabeli? A. Tokarki. B. Frezarki. C. Szlifierki. D. Wycinarki. STÓŁ Powierzchnia 450 x 160 mm Maks. obciążenie 50 kg Żłobki T (ilość x szer. x długo

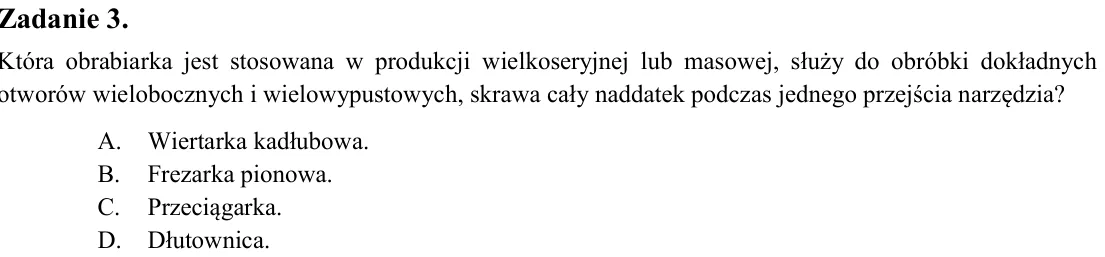

Zadanie 3. Która obrabiarka jest stosowana w produkcji wielkoseryjnej lub masowej, służy do obróbki dokładnych otworów wielobocznych i wielowypustowych, skrawa cały naddatek podczas jednego przejścia narzędzia? A. Wierta

Zadanie 4. Do którego rodzaju obróbki skrawaniem należy dłutowanie? A. Wytaczania. B. Honowania. C. Strugania. D. Toczenia.

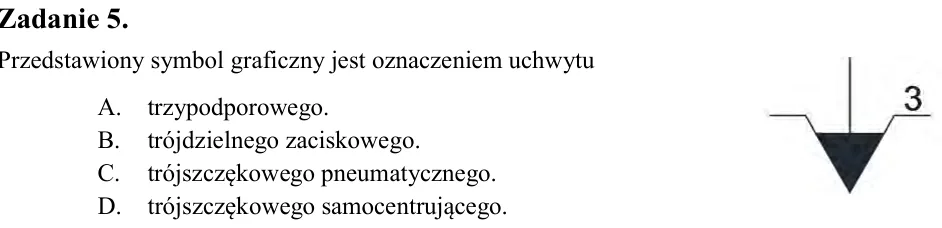

Zadanie 5. Przedstawiony symbol graficzny jest oznaczeniem uchwytu A. trzypodporowego. B. trójdzielnego zaciskowego. C. trójszczękowego pneumatycznego. D. trójszczękowego samocentrującego.

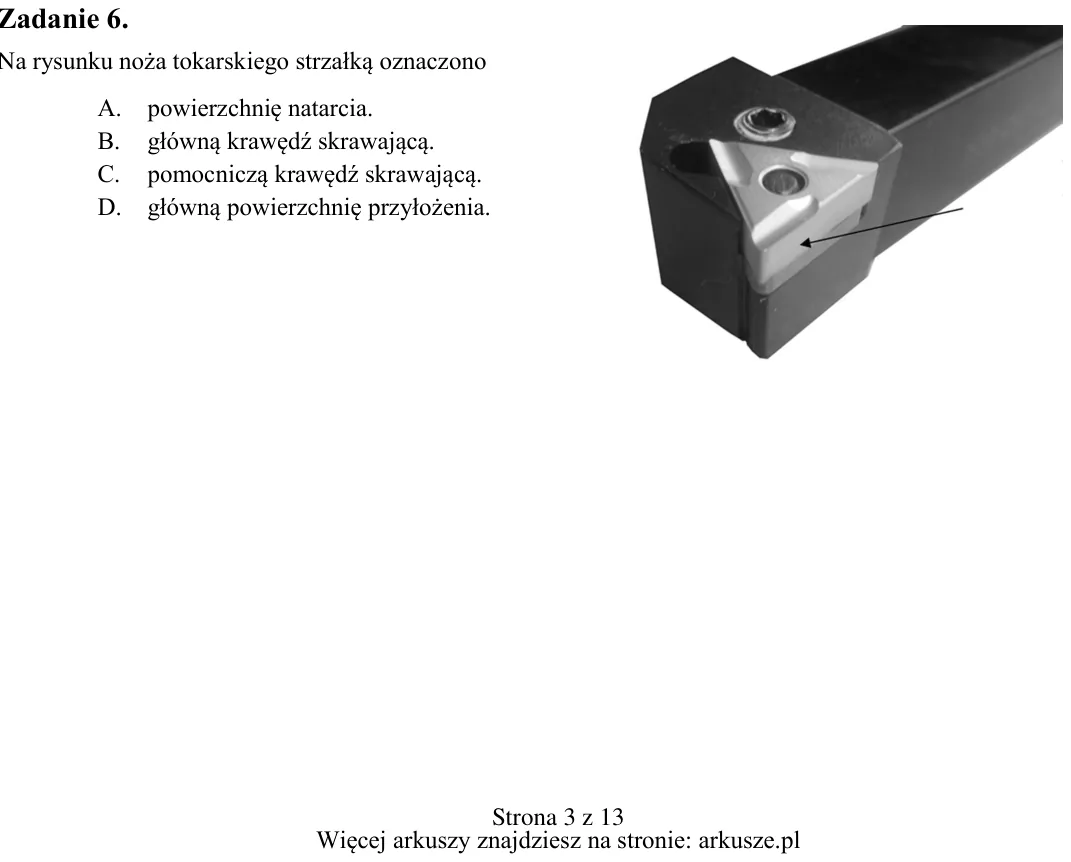

Zadanie 6. Na rysunku noża tokarskiego strzałką oznaczono A. powierzchnię natarcia. B. główną krawędź skrawającą. C. pomocniczą krawędź skrawającą. D. główną powierzchnię przyłożenia.

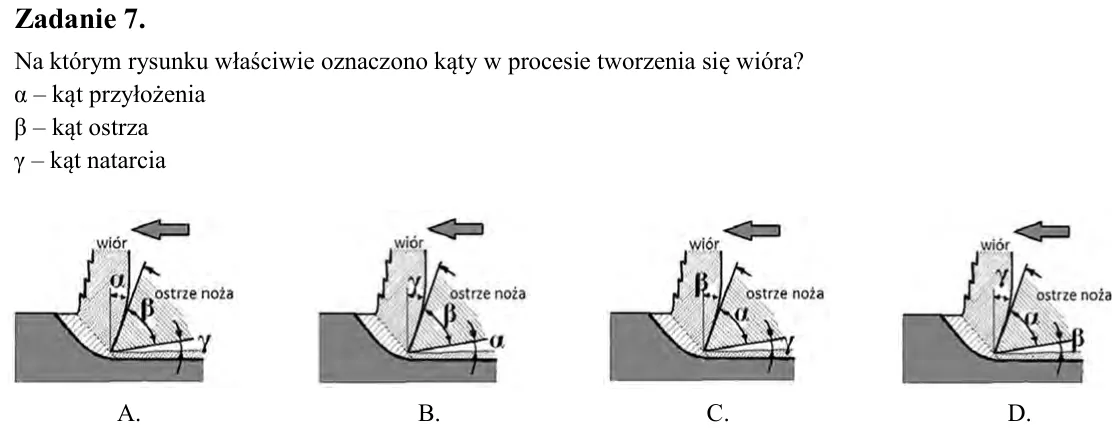

Zadanie 7. Na którym rysunku właściwie oznaczono kąty w procesie tworzenia się wióra? α - kąt przyłożenia β - kąt ostrza γ - kąt natarcia A. B. C. D.

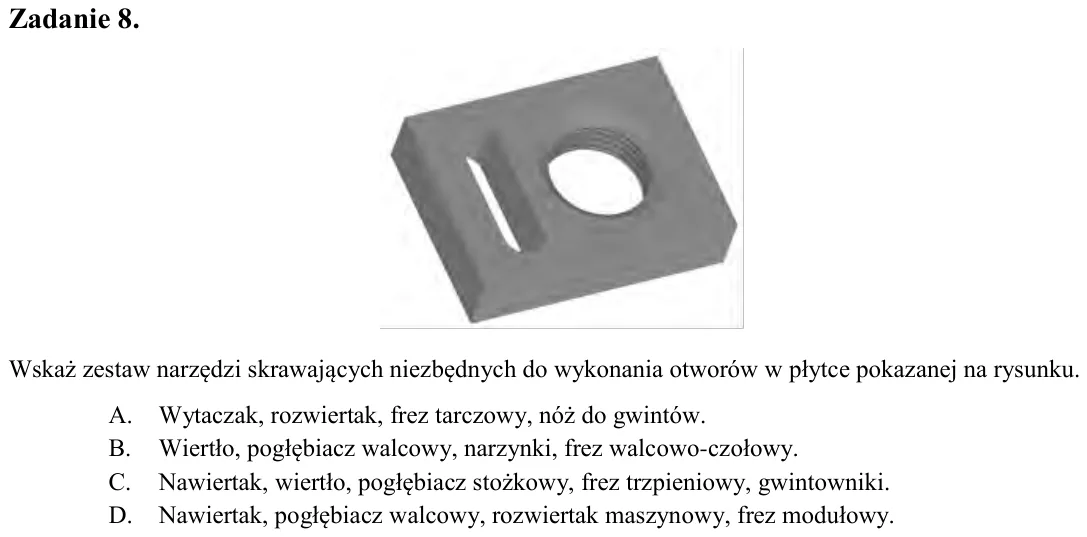

Zadanie 8. Wskaż zestaw narzędzi skrawających niezbędnych do wykonania otworów w płytce pokazanej na rysunku. A. Wytaczak, rozwiertak, frez tarczowy, nóż do gwintów. B. Wiertło, pogłębiacz walcowy, narzynki, frez walcowo

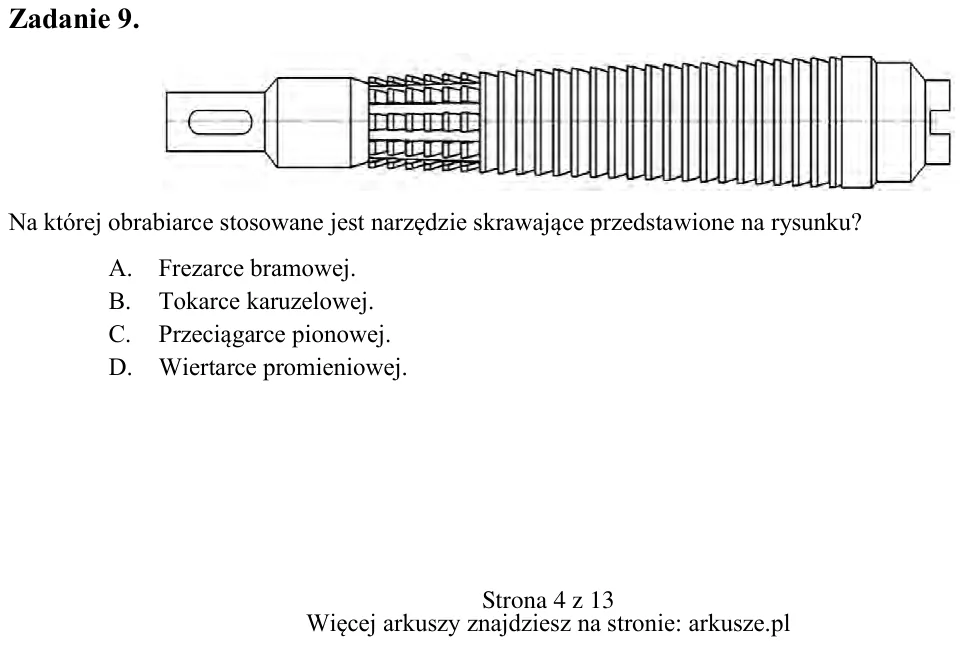

Zadanie 9. Na której obrabiarce stosowane jest narzędzie skrawające przedstawione na rysunku? A. Frezarce bramowej. B. Tokarce karuzelowej. C. Przeciągarce pionowej. D. Wiertarce promieniowej.

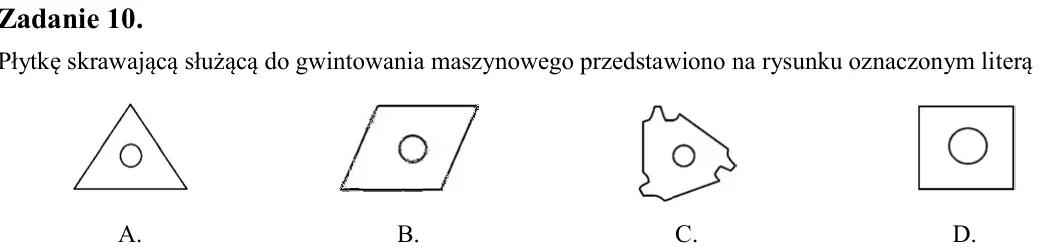

Zadanie 10. Płytkę skrawającą służącą do gwintowania maszynowego przedstawiono na rysunku oznaczonym literą

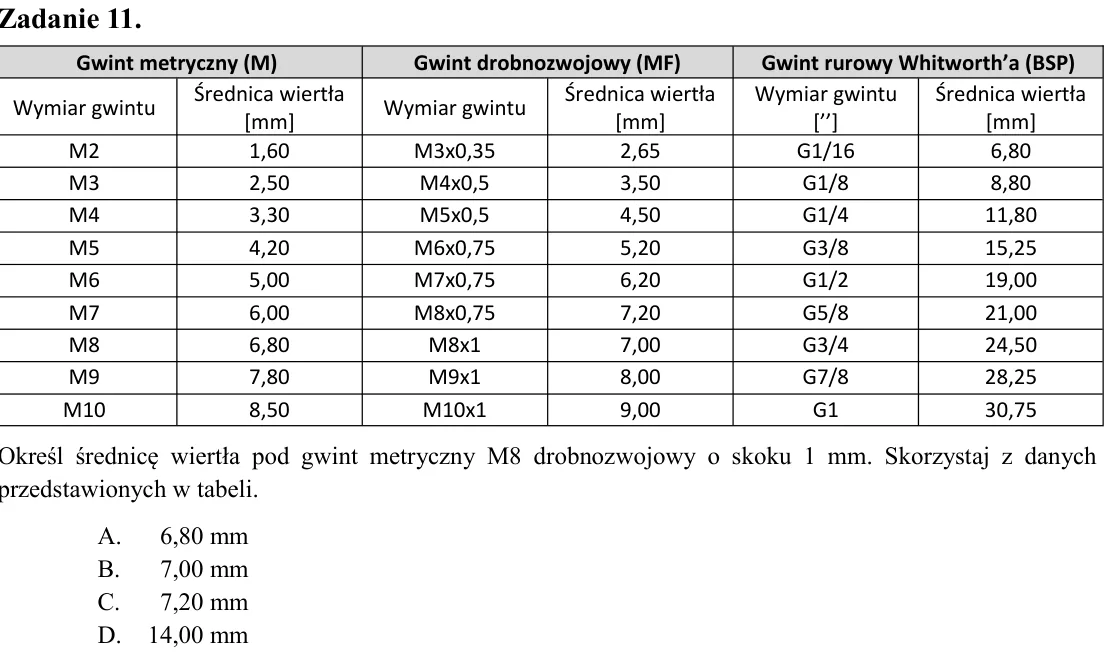

Zadanie 11. Określ średnicę wiertła pod gwint metryczny M8 drobnozwojowy o skoku 1 mm. Skorzystaj z danych przedstawionych w tabeli. A. 6,80 mm B. 7,00 mm C. 7,20 mm D. 14,00 mm

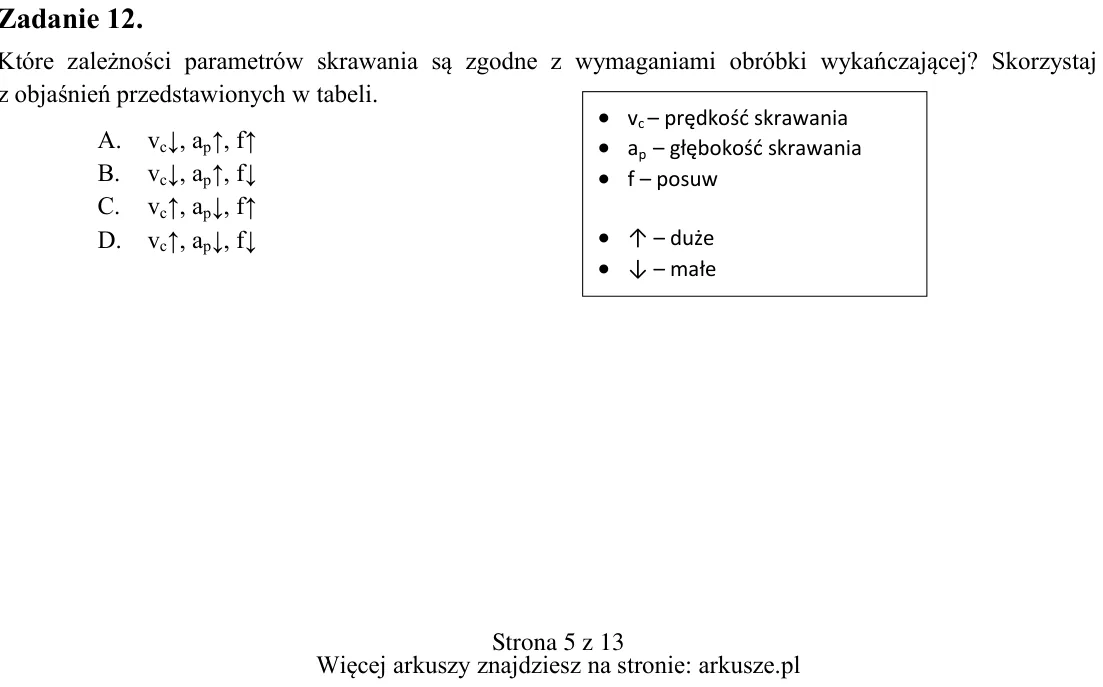

Zadanie 12. Które zależności parametrów skrawania są zgodne z wymaganiami obróbki wykańczającej? Skorzystaj z objaśnień przedstawionych w tabeli. A. vc↓, ap↑, f↑ B. vc↓, ap↑, f↓ C. vc↑, ap↓, f↑ D. vc↑, ap↓, f↓ A. B. C. D

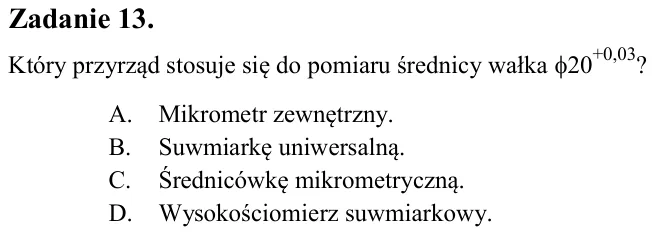

Zadanie 13. Który przyrząd stosuje się do pomiaru średnicy wałka 20+0,03? A. Mikrometr zewnętrzny. B. Suwmiarkę uniwersalną. C. Średnicówkę mikrometryczną. D. Wysokościomierz suwmiarkowy.

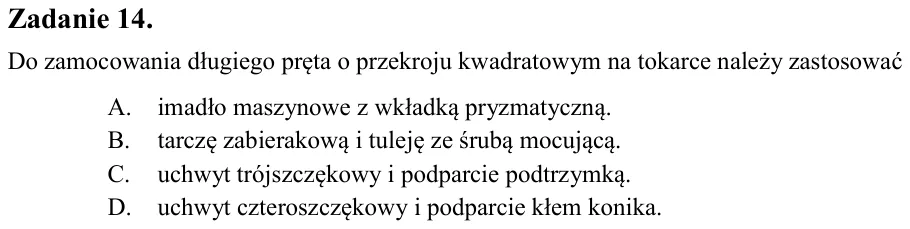

Zadanie 14. Do zamocowania długiego pręta o przekroju kwadratowym na tokarce należy zastosować A. imadło maszynowe z wkładką pryzmatyczną. B. tarczę zabierakową i tuleję ze śrubą mocującą. C. uchwyt trójszczękowy i podpa

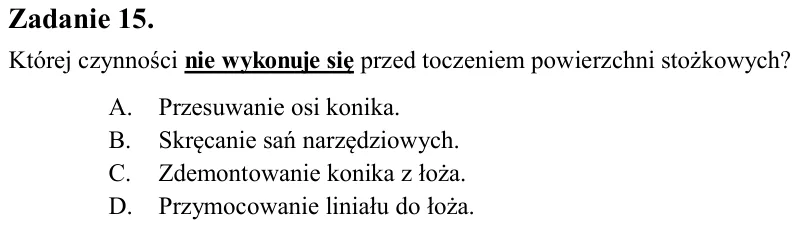

Zadanie 15. Której czynności nie wykonuje się przed toczeniem powierzchni stożkowych? A. Przesuwanie osi konika. B. Skręcanie sań narzędziowych. C. Zdemontowanie konika z łoża. D. Przymocowanie liniału do łoża.

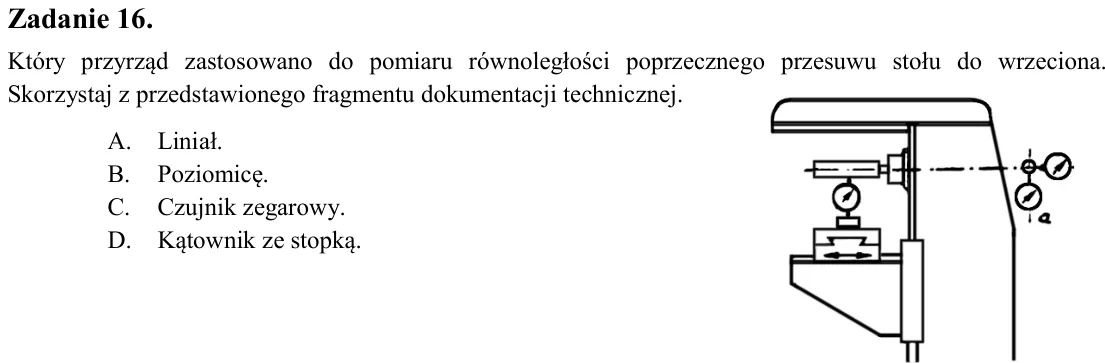

Zadanie 16. Który przyrząd zastosowano do pomiaru równoległości poprzecznego przesuwu stołu do wrzeciona. Skorzystaj z przedstawionego fragmentu dokumentacji technicznej. A. Liniał. B. Poziomicę. C. Czujnik zegarowy. D.

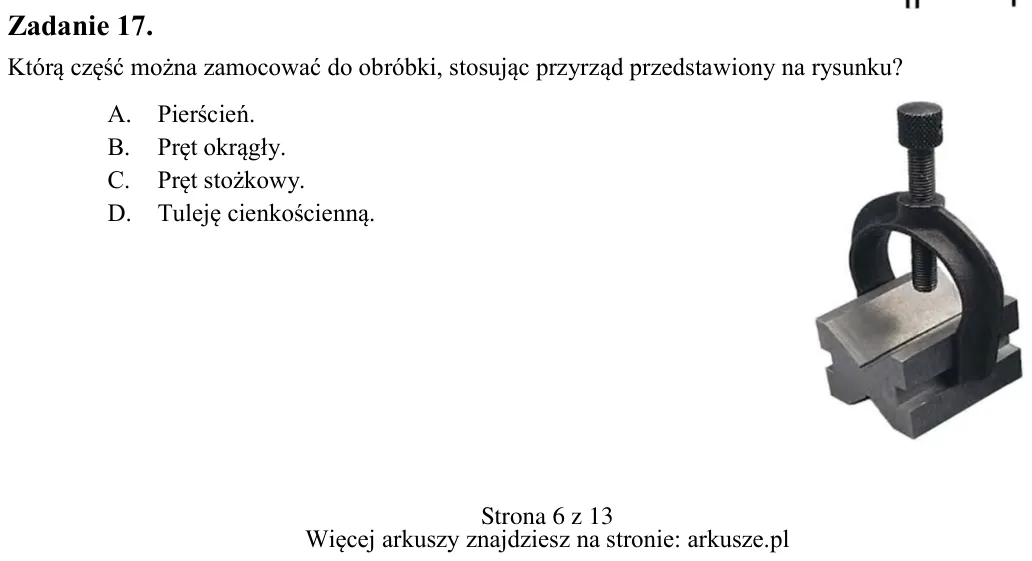

Zadanie 17. Którą część można zamocować do obróbki, stosując przyrząd przedstawiony na rysunku? A. Pierścień. B. Pręt okrągły. C. Pręt stożkowy. D. Tuleję cienkościenną.

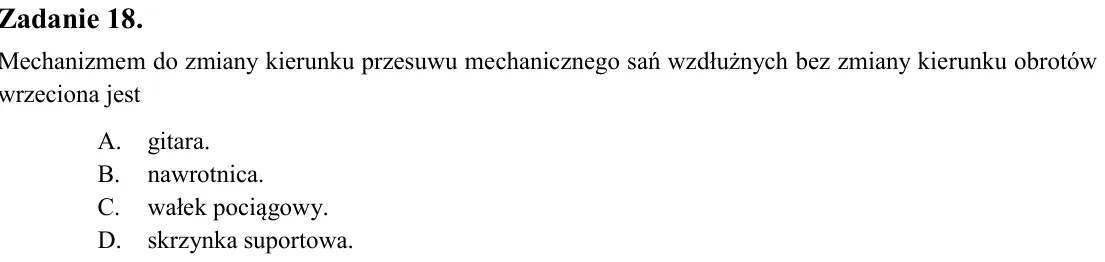

Zadanie 18. Mechanizmem do zmiany kierunku przesuwu mechanicznego sań wzdłużnych bez zmiany kierunku obrotów wrzeciona jest A. gitara. B. nawrotnica. C. wałek pociągowy. D. skrzynka suportowa.

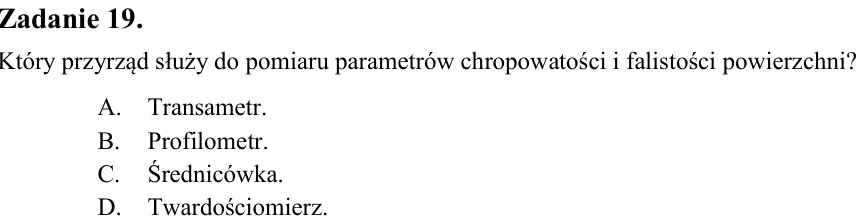

Zadanie 19. Który przyrząd służy do pomiaru parametrów chropowatości i falistości powierzchni? A. Transametr. B. Profilometr. C. Średnicówka. D. Twardościomierz.

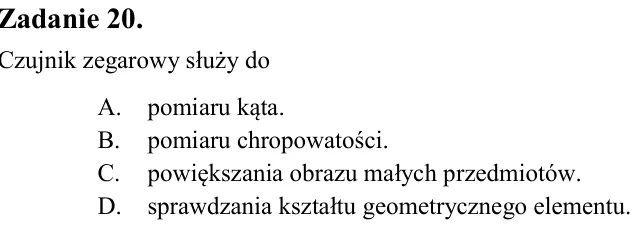

Zadanie 20. Czujnik zegarowy służy do A. pomiaru kąta. B. pomiaru chropowatości. C. powiększania obrazu małych przedmiotów. D. sprawdzania kształtu geometrycznego elementu.

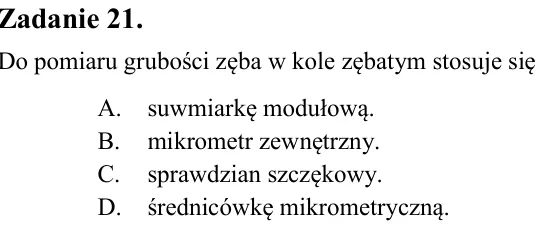

Zadanie 21. Do pomiaru grubości zęba w kole zębatym stosuje się A. suwmiarkę modułową. B. mikrometr zewnętrzny. C. sprawdzian szczękowy. D. średnicówkę mikrometryczną.

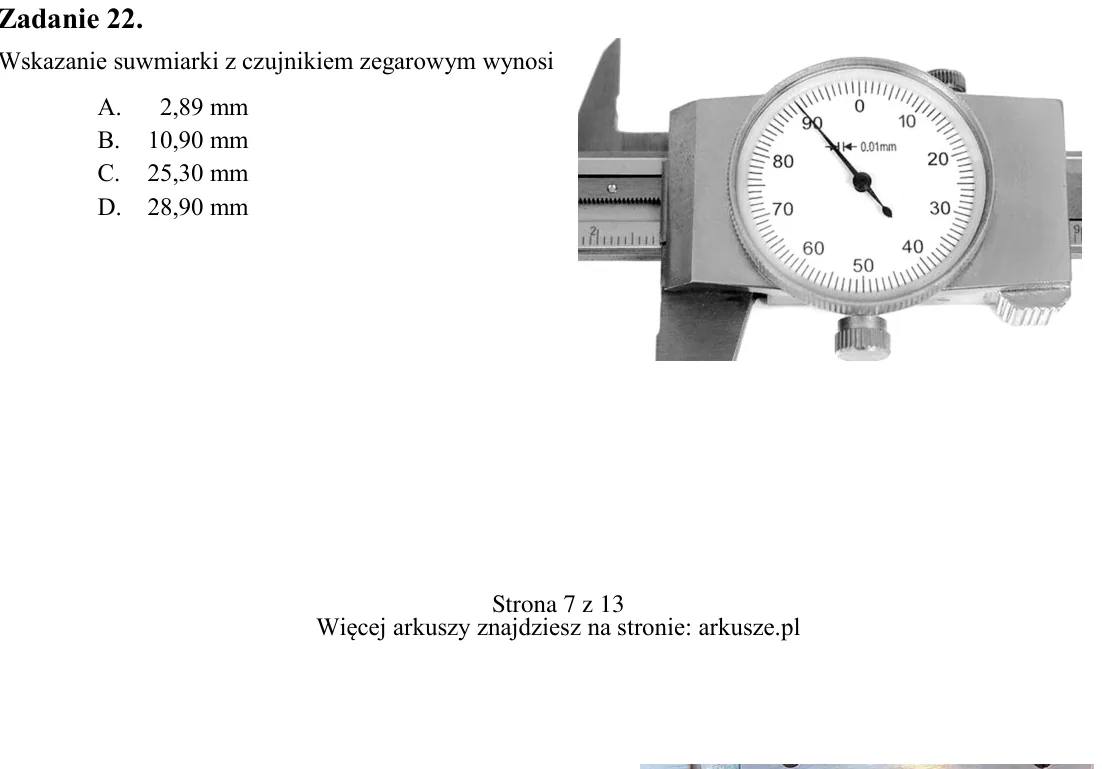

Zadanie 22. Wskazanie suwmiarki z czujnikiem zegarowym wynosi A. 2,89 mm B. 10,90 mm C. 25,30 mm D. 28,90 mm

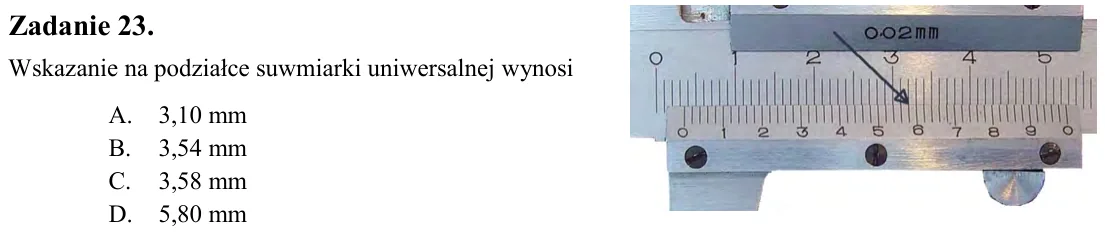

Zadanie 23. Wskazanie na podziałce suwmiarki uniwersalnej wynosi A. 3,10 mm B. 3,54 mm C. 3,58 mm D. 5,80 mm

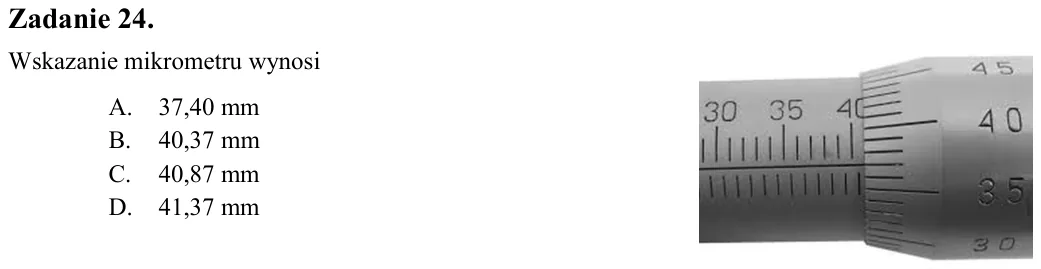

Zadanie 24. Wskazanie mikrometru wynosi A. 37,40 mm B. 40,37 mm C. 40,87 mm D. 41,37 mm

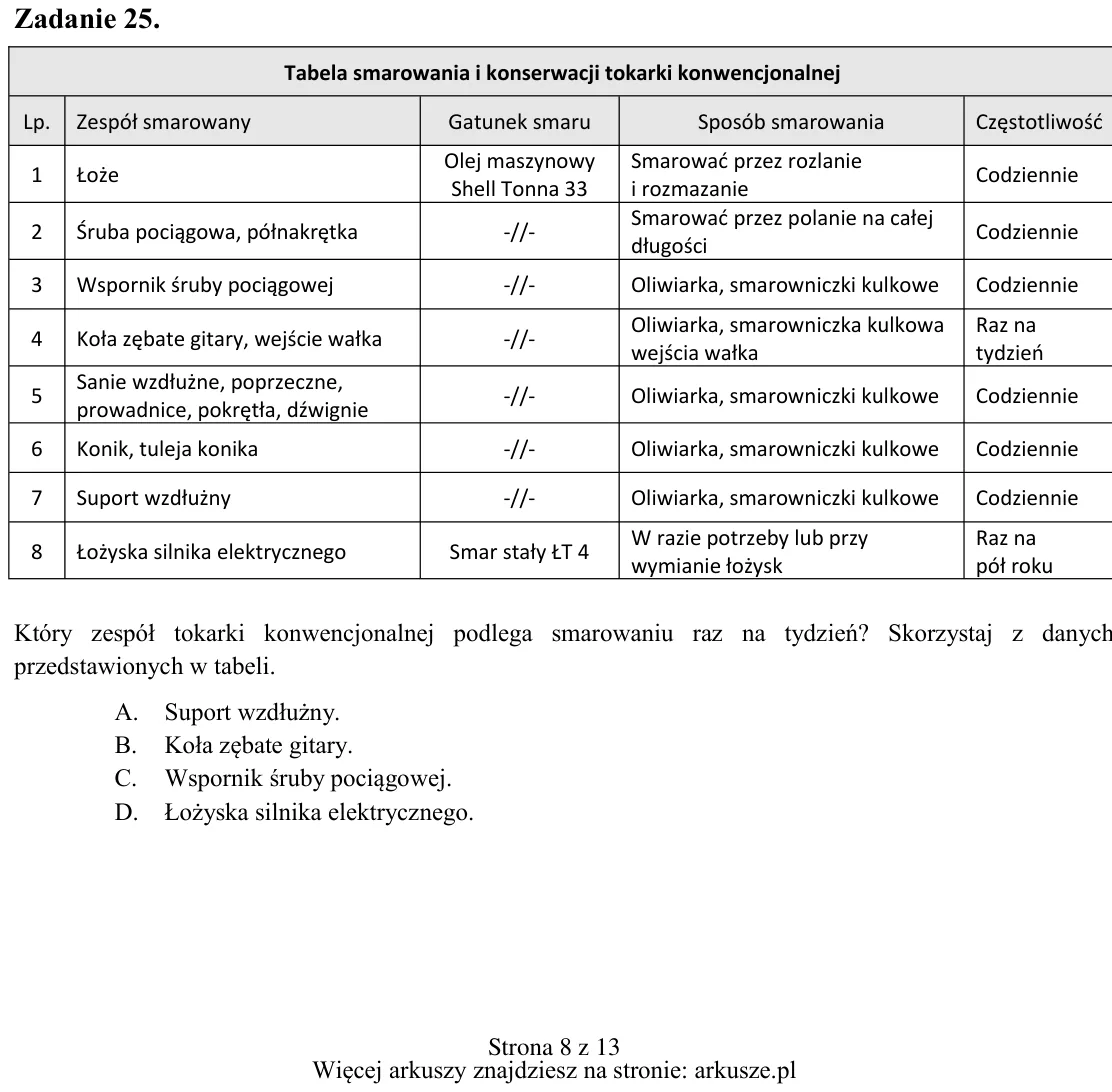

Zadanie 25. Który zespół tokarki konwencjonalnej podlega smarowaniu raz na tydzień? Skorzystaj z danych przedstawionych w tabeli. A. Suport wzdłużny. B. Koła zębate gitary. C. Wspornik śruby pociągowej. D. Łożyska silnik

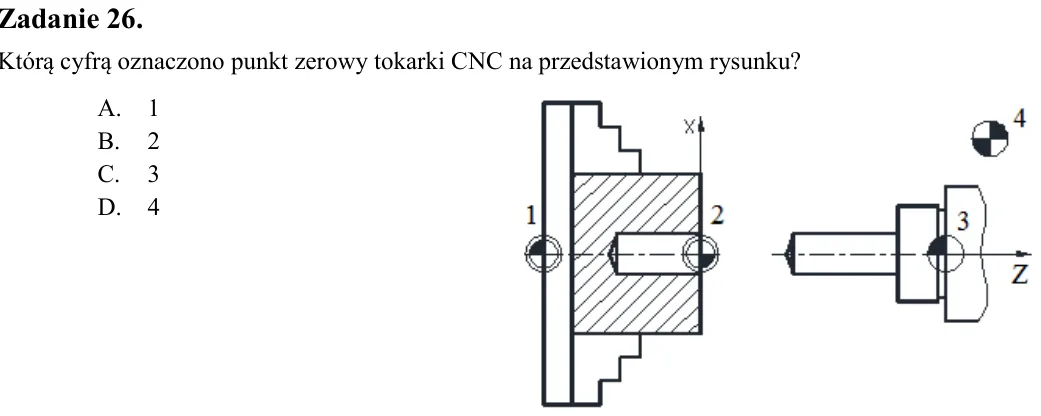

Zadanie 26. Którą cyfrą oznaczono punkt zerowy tokarki CNC na przedstawionym rysunku? A. 1 B. 2 C. 3 D. 4

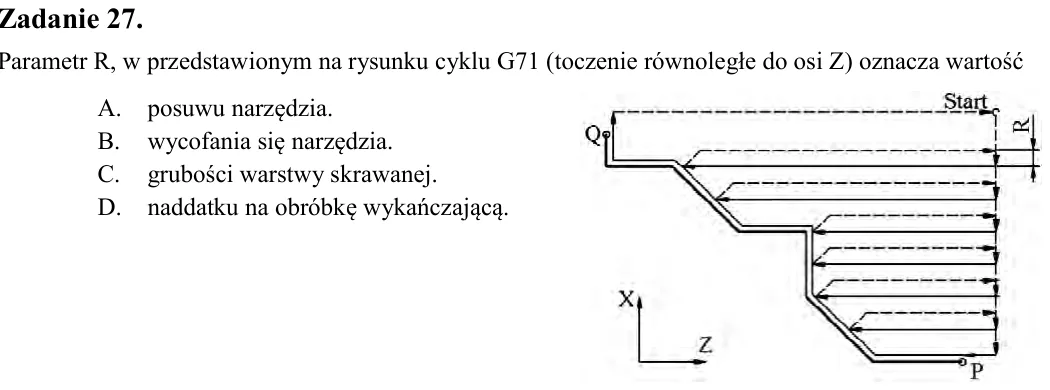

Zadanie 27. Parametr R, w przedstawionym na rysunku cyklu G71 (toczenie równoległe do osi Z) oznacza wartość A. posuwu narzędzia. B. wycofania się narzędzia. C. grubości warstwy skrawanej. D. naddatku na obróbkę wykańcza

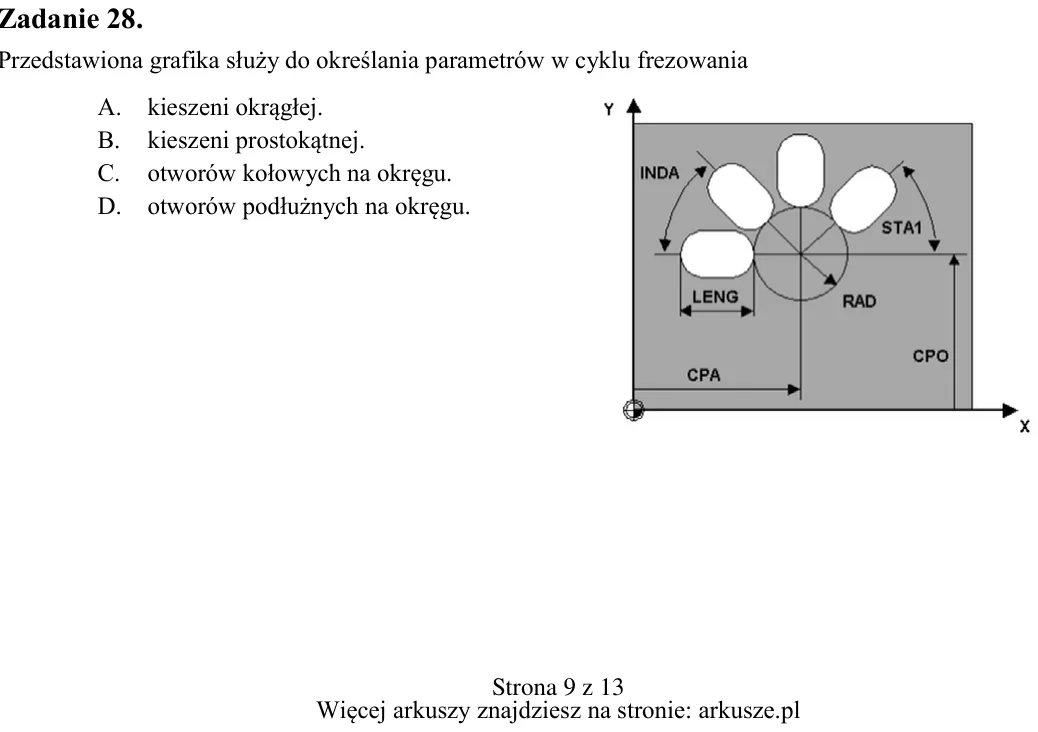

Zadanie 28. Przedstawiona grafika służy do określania parametrów w cyklu frezowania A. kieszeni okrągłej. B. kieszeni prostokątnej. C. otworów kołowych na okręgu. D. otworów podłużnych na okręgu.

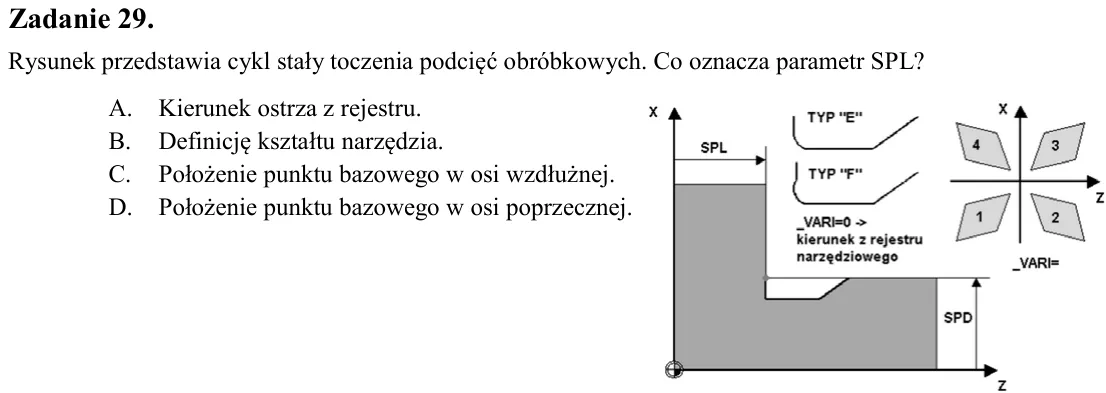

Zadanie 29. Rysunek przedstawia cykl stały toczenia podcięć obróbkowych. Co oznacza parametr SPL? A. Kierunek ostrza z rejestru. B. Definicję kształtu narzędzia. C. Położenie punktu bazowego w osi wzdłużnej. D. Położenie

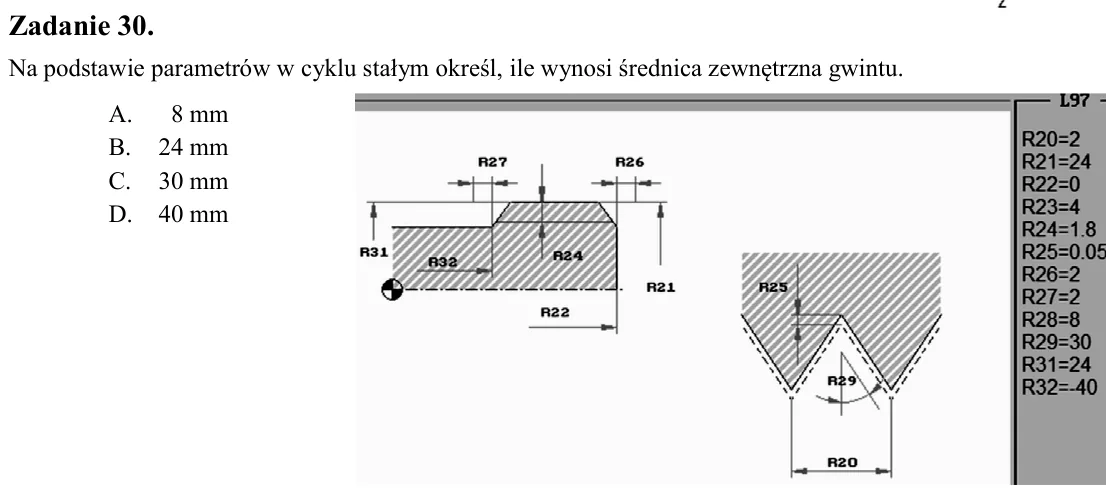

Zadanie 30. Na podstawie parametrów w cyklu stałym określ, ile wynosi średnica zewnętrzna gwintu. A. 8 mm B. 24 mm C. 30 mm D. 40 mm

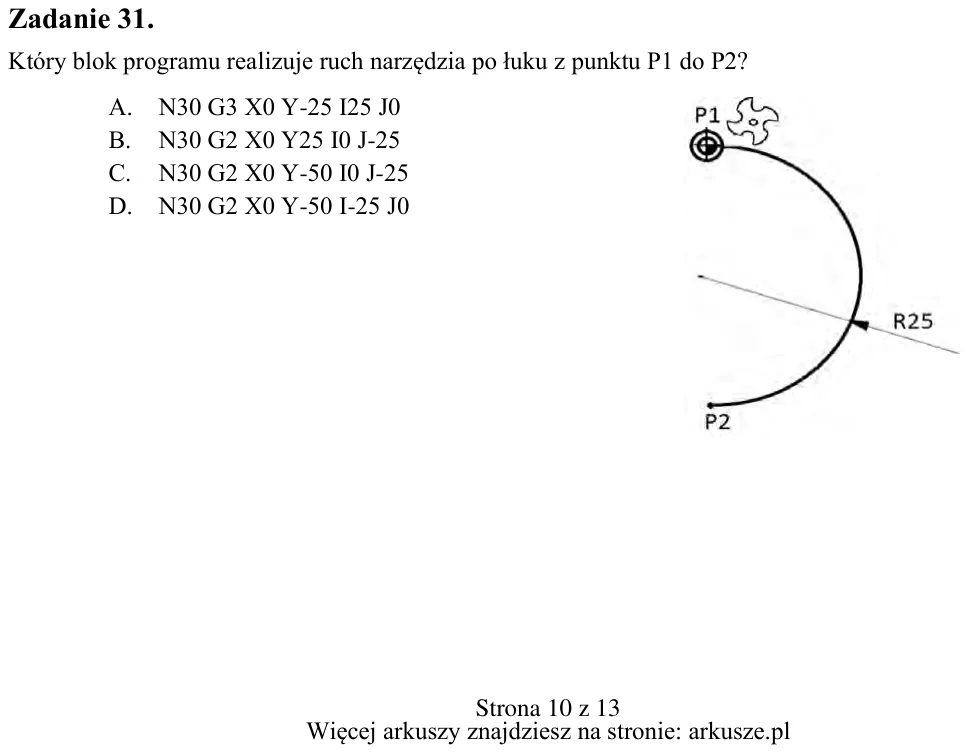

Zadanie 31. Który blok programu realizuje ruch narzędzia po łuku z punktu P1 do P2? A. N30 G3 X0 Y-25 I25 J0 B. N30 G2 X0 Y25 I0 J-25 C. N30 G2 X0 Y-50 I0 J-25 D. N30 G2 X0 Y-50 I-25 J0

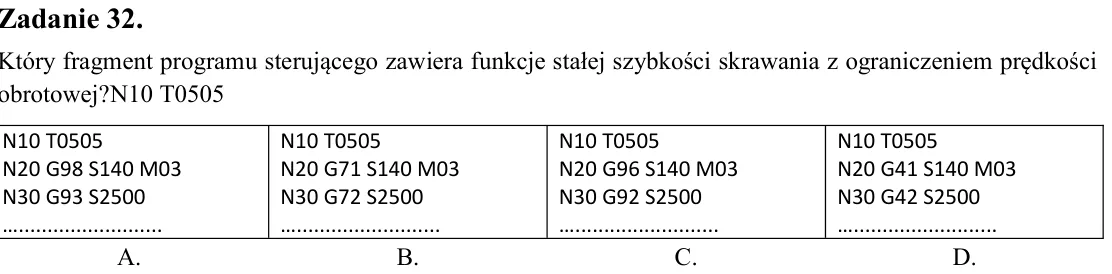

Zadanie 32. Który fragment programu sterującego zawiera funkcje stałej szybkości skrawania z ograniczeniem prędkości obrotowej?N10 T0505

Zadanie 33. Którą funkcję sterującą stosuje się w celu określenia kierunku obrotów wrzeciona? A. M01 B. M03 C. M05 D. M08

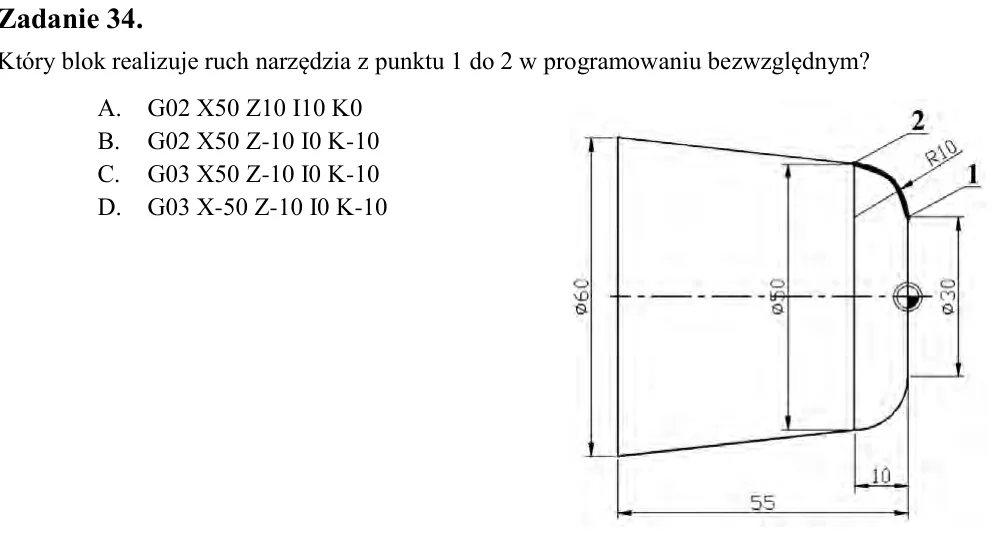

Zadanie 34. Który blok realizuje ruch narzędzia z punktu 1 do 2 w programowaniu bezwzględnym? A. G02 X50 Z10 I10 K0 B. G02 X50 Z-10 I0 K-10 C. G03 X50 Z-10 I0 K-10 D. G03 X-50 Z-10 I0 K-10

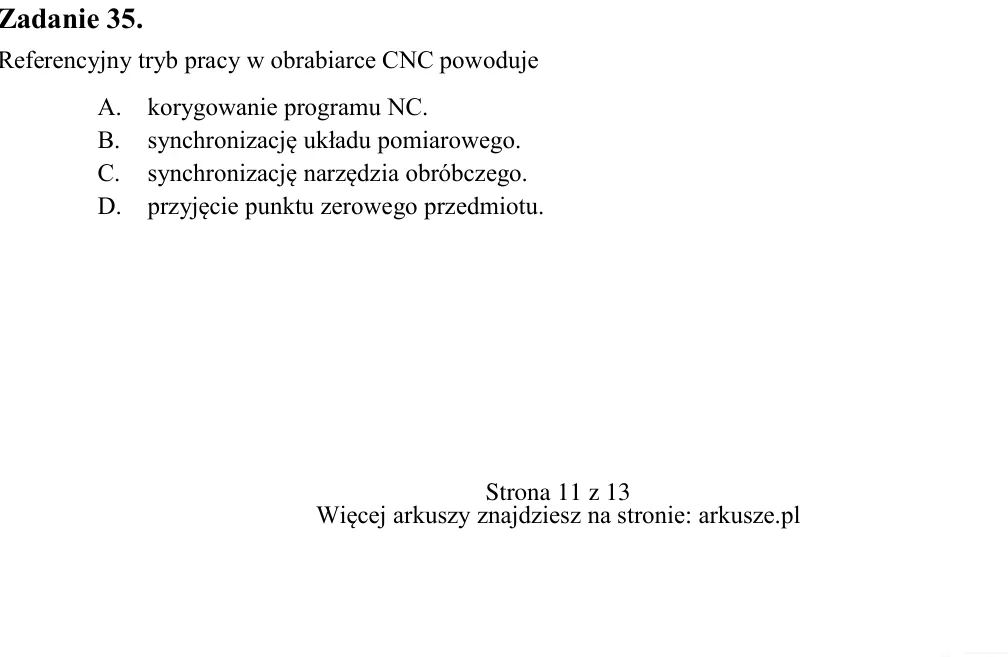

Zadanie 35. Referencyjny tryb pracy w obrabiarce CNC powoduje A. korygowanie programu NC. B. synchronizację układu pomiarowego. C. synchronizację narzędzia obróbczego. D. przyjęcie punktu zerowego przedmiotu. N10 T0505 N

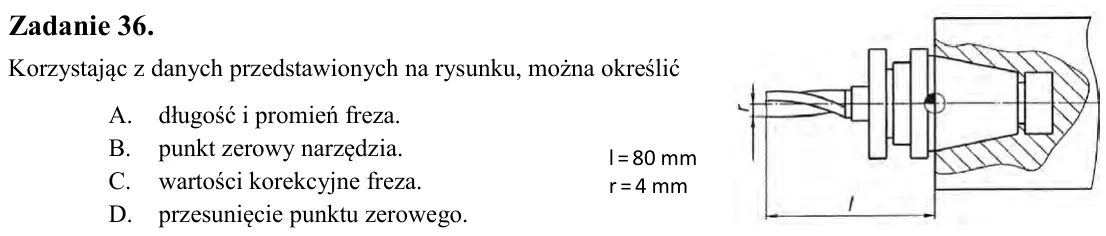

Zadanie 36. Korzystając z danych przedstawionych na rysunku, można określić A. długość i promień freza. B. punkt zerowy narzędzia. C. wartości korekcyjne freza. D. przesunięcie punktu zerowego.

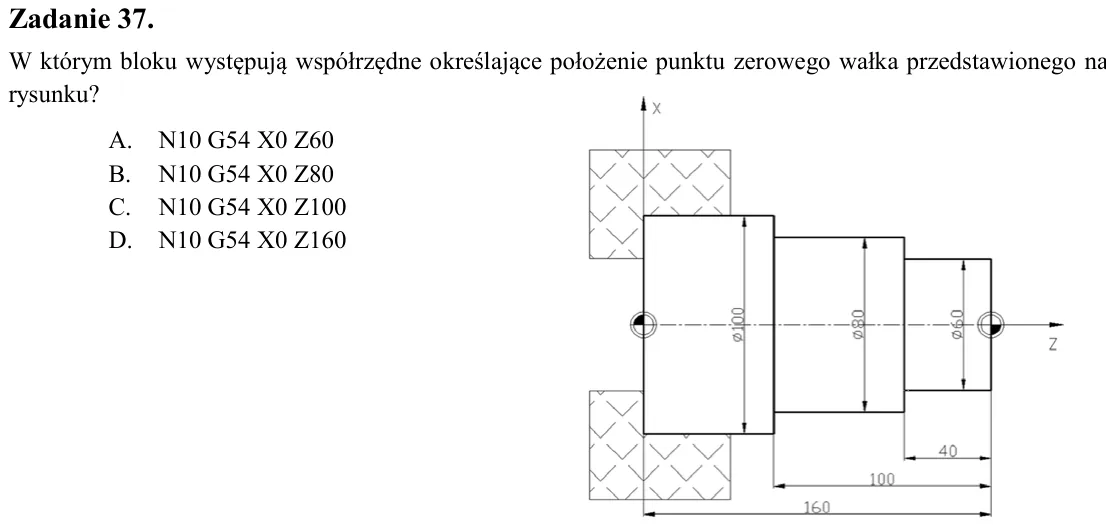

Zadanie 37. W którym bloku występują współrzędne określające położenie punktu zerowego wałka przedstawionego na rysunku? A. N10 G54 X0 Z60 B. N10 G54 X0 Z80 C. N10 G54 X0 Z100 D. N10 G54 X0 Z160

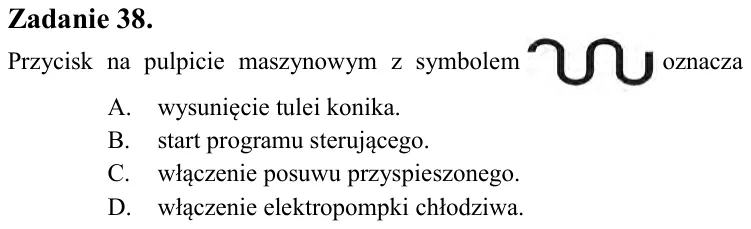

Zadanie 38. Przycisk na pulpicie maszynowym z symbolem oznacza A. wysunięcie tulei konika. B. start programu sterującego. C. włączenie posuwu przyspieszonego. D. włączenie elektropompki chłodziwa.

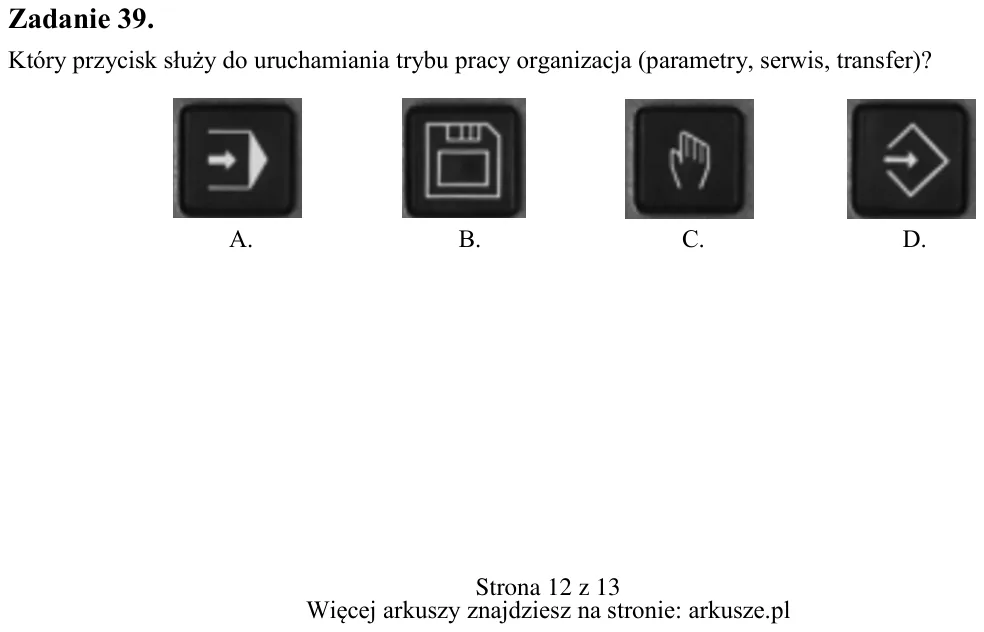

Zadanie 39. Który przycisk służy do uruchamiania trybu pracy organizacja (parametry, serwis, transfer)? A. B. C. D. l = 80 mm r = 4 mm

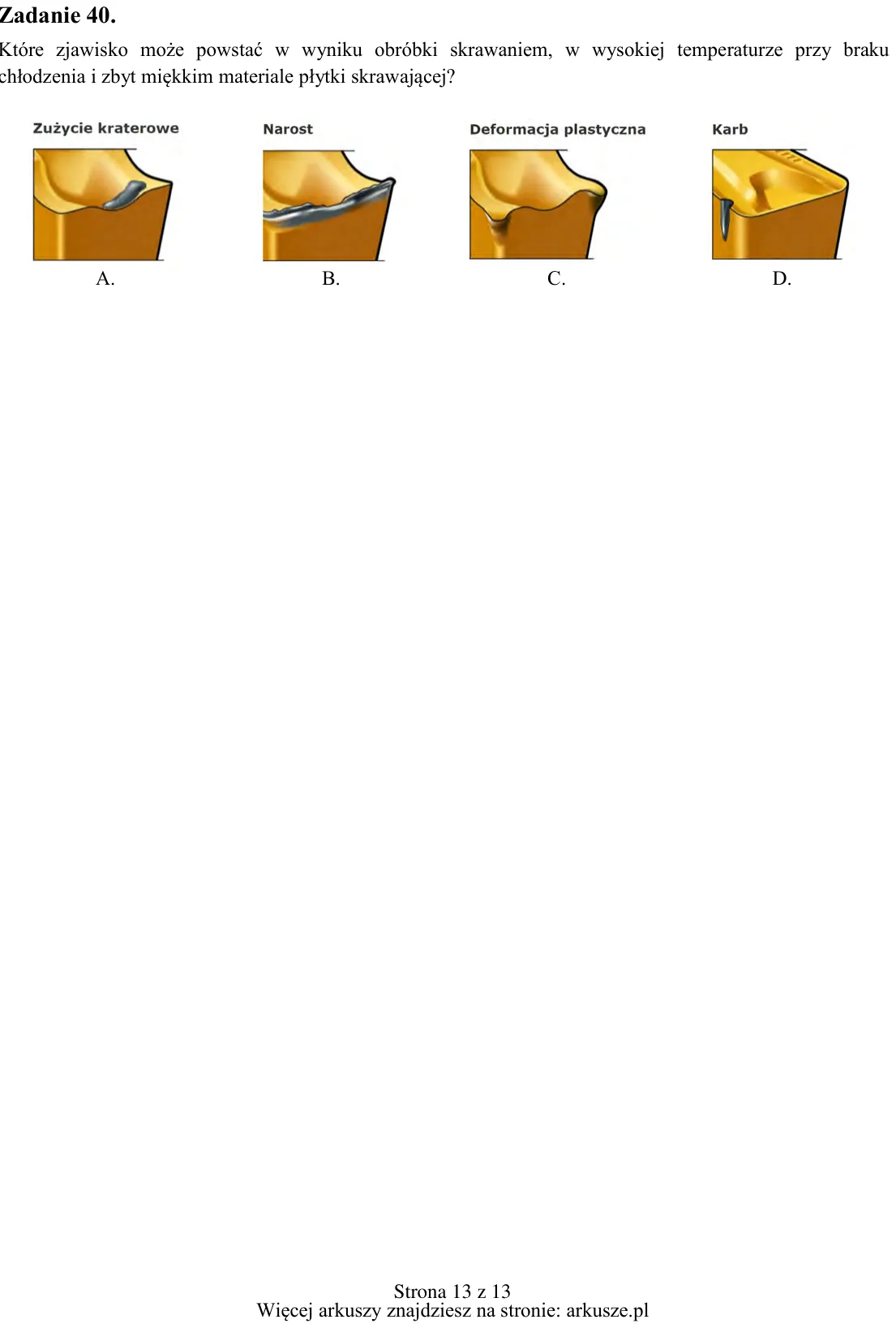

Zadanie 40. Które zjawisko może powstać w wyniku obróbki skrawaniem, w wysokiej temperaturze przy braku chłodzenia i zbyt miękkim materiale płytki skrawającej? A. B. C. D.
