M19 · Egzamin zawodowy · czerwiec 2018

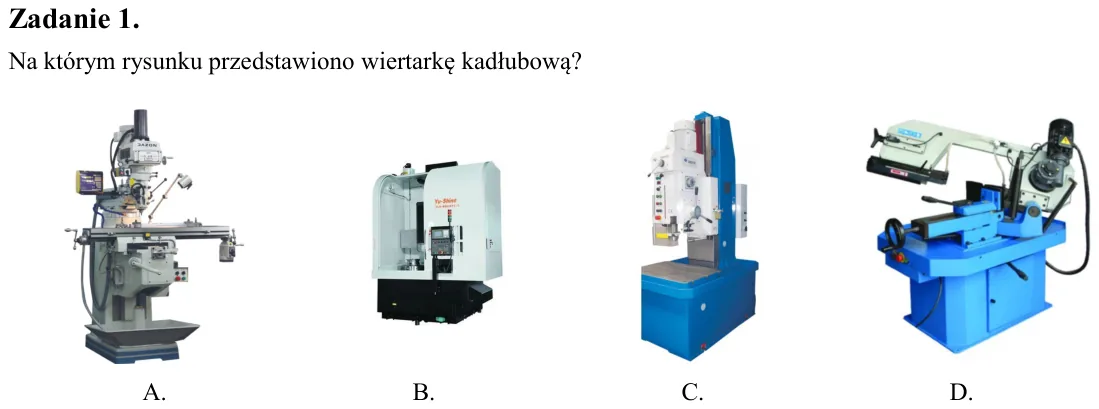

Zadanie 1. Na którym rysunku przedstawiono wiertarkę kadłubową?

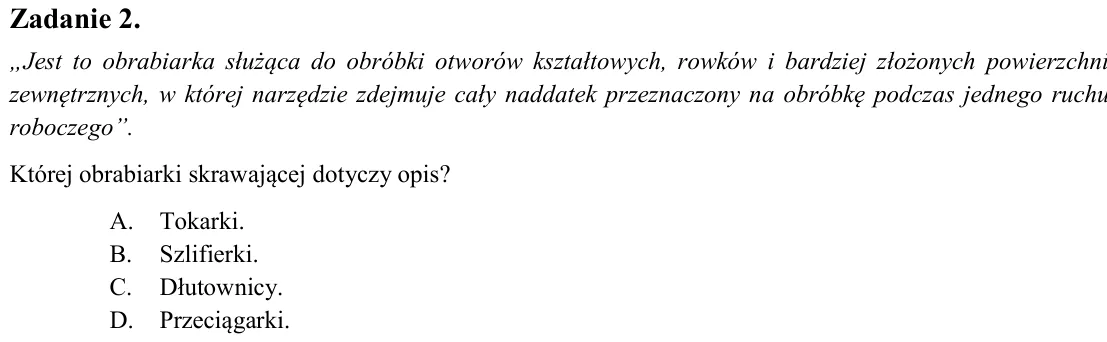

Zadanie 2. „Jest to obrabiarka służąca do obróbki otworów kształtowych, rowków i bardziej złożonych powierzchni zewnętrznych, w której narzędzie zdejmuje cały naddatek przeznaczony na obróbkę podczas jednego ruchu robocz

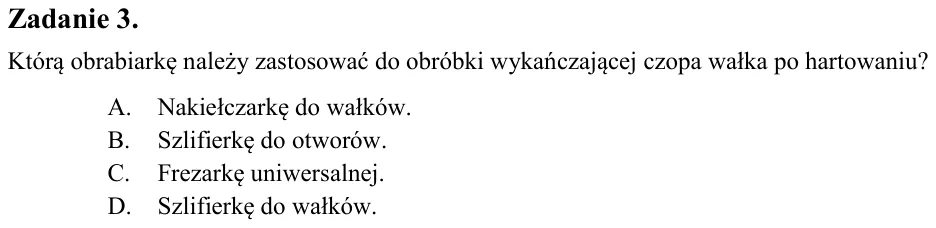

Zadanie 3. Którą obrabiarkę należy zastosować do obróbki wykańczającej czopa wałka po hartowaniu? A. Nakiełczarkę do wałków. B. Szlifierkę do otworów. C. Frezarkę uniwersalnej. D. Szlifierkę do wałków.

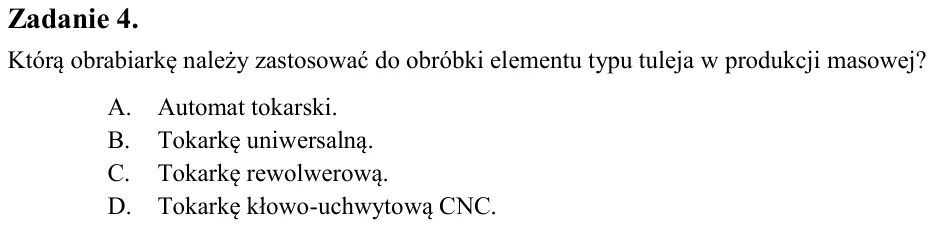

Zadanie 4. Którą obrabiarkę należy zastosować do obróbki elementu typu tuleja w produkcji masowej? A. Automat tokarski. B. Tokarkę uniwersalną. C. Tokarkę rewolwerową. D. Tokarkę kłowo-uchwytową CNC.

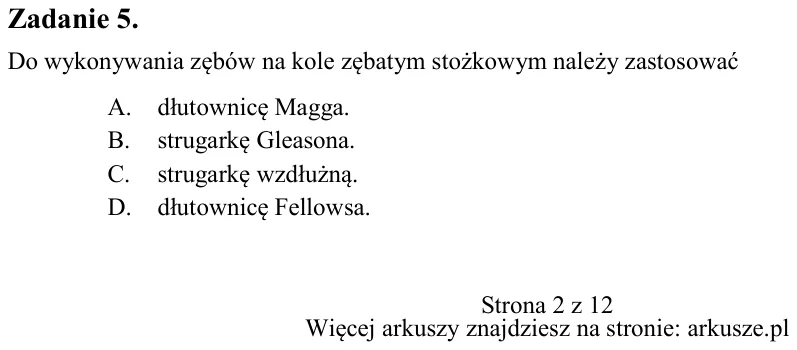

Zadanie 5. Do wykonywania zębów na kole zębatym stożkowym należy zastosować A. dłutownicę Magga. B. strugarkę Gleasona. C. strugarkę wzdłużną. D. dłutownicę Fellowsa. A. B. C. D.

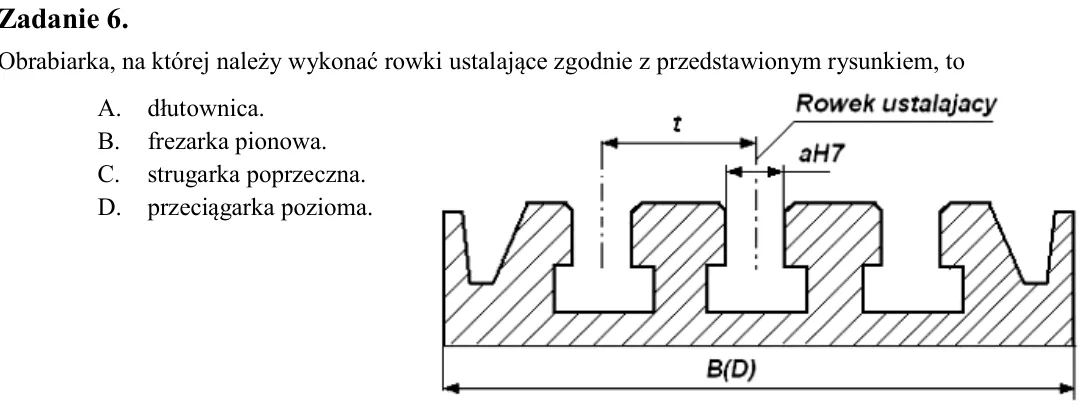

Zadanie 6. Obrabiarka, na której należy wykonać rowki ustalające zgodnie z przedstawionym rysunkiem, to A. dłutownica. B. frezarka pionowa. C. strugarka poprzeczna. D. przeciągarka pozioma.

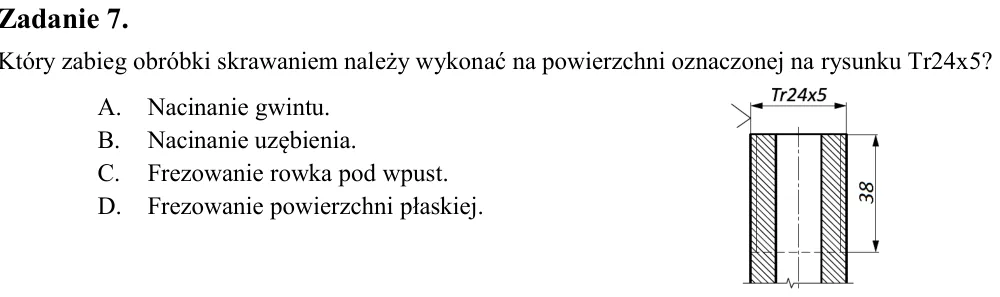

Zadanie 7. Który zabieg obróbki skrawaniem należy wykonać na powierzchni oznaczonej na rysunku Tr24x5? A. Nacinanie gwintu. B. Nacinanie uzębienia. C. Frezowanie rowka pod wpust. D. Frezowanie powierzchni płaskiej.

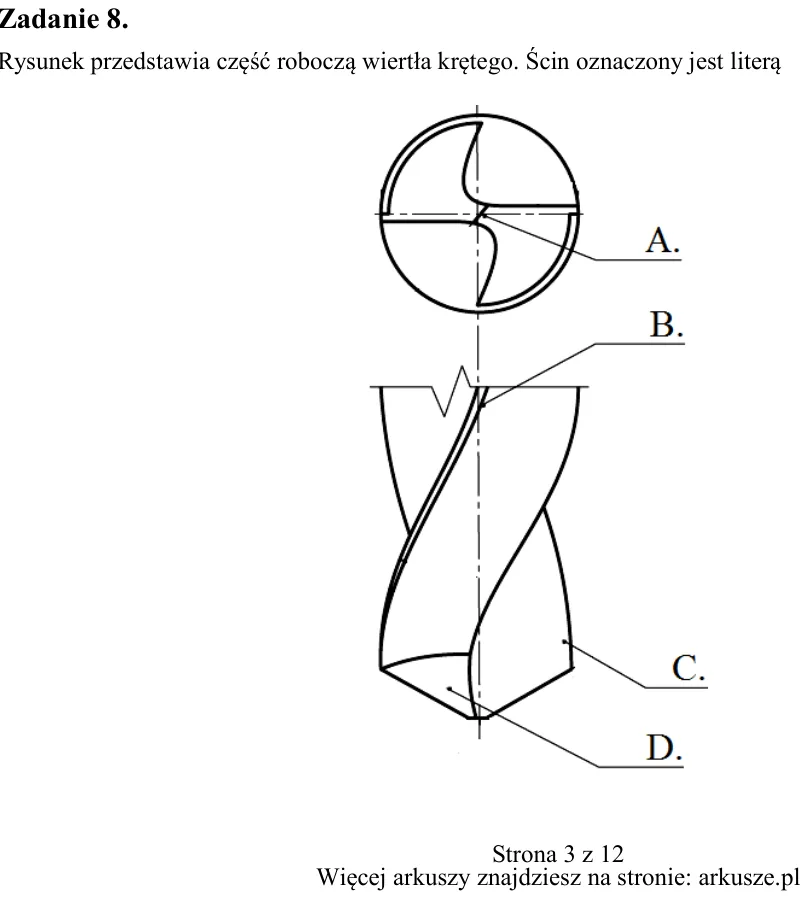

Zadanie 8. Rysunek przedstawia część roboczą wiertła krętego. Ścin oznaczony jest literą

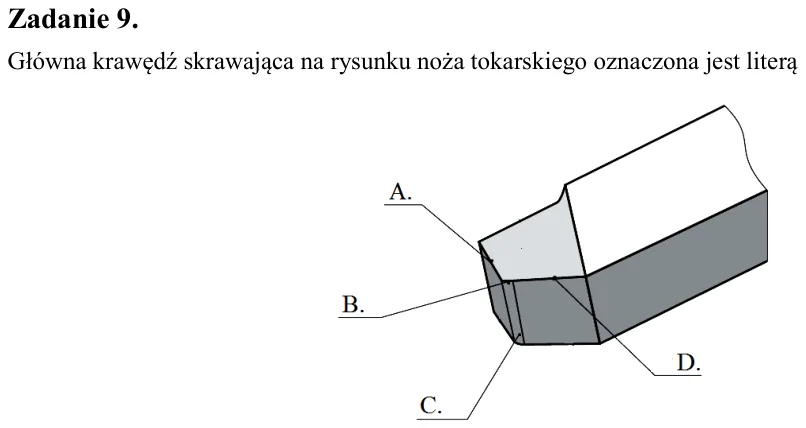

Zadanie 9. Główna krawędź skrawająca na rysunku noża tokarskiego oznaczona jest literą

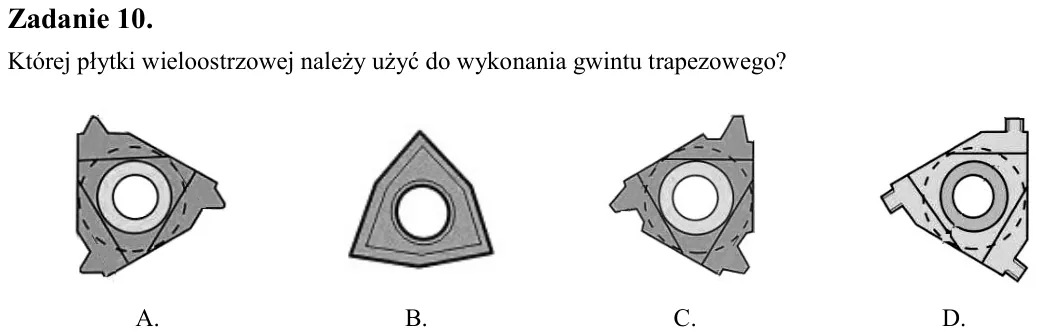

Zadanie 10. Której płytki wieloostrzowej należy użyć do wykonania gwintu trapezowego?

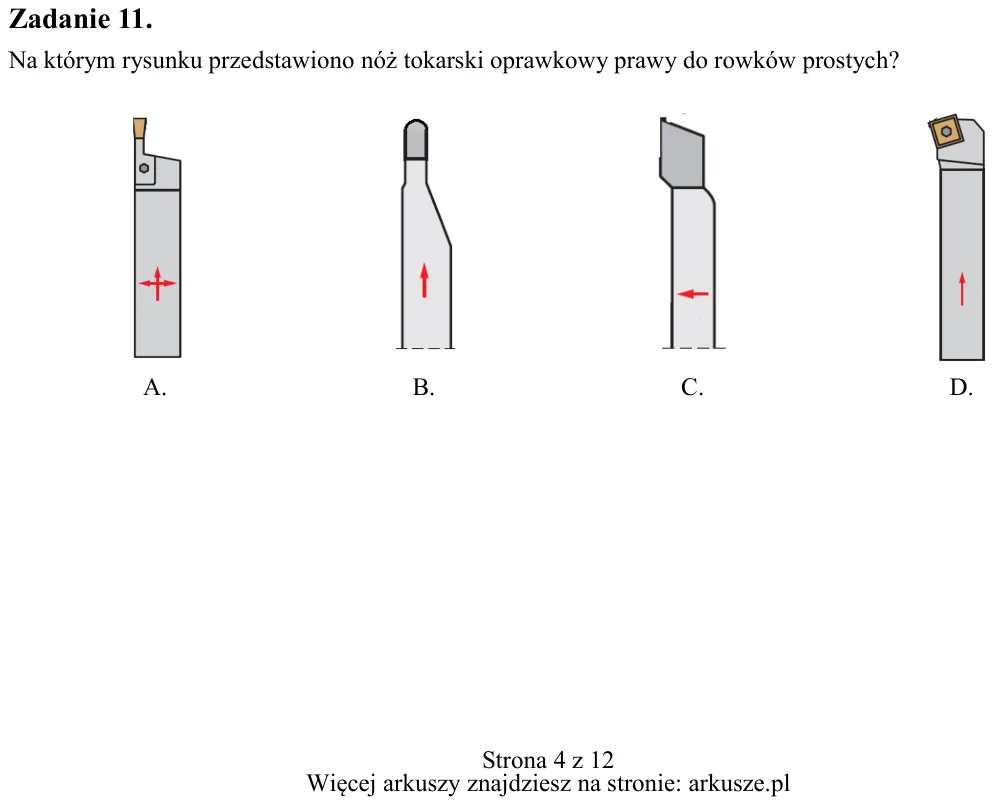

Zadanie 11. Na którym rysunku przedstawiono nóż tokarski oprawkowy prawy do rowków prostych? A. B. C. D. A. B. C. D.

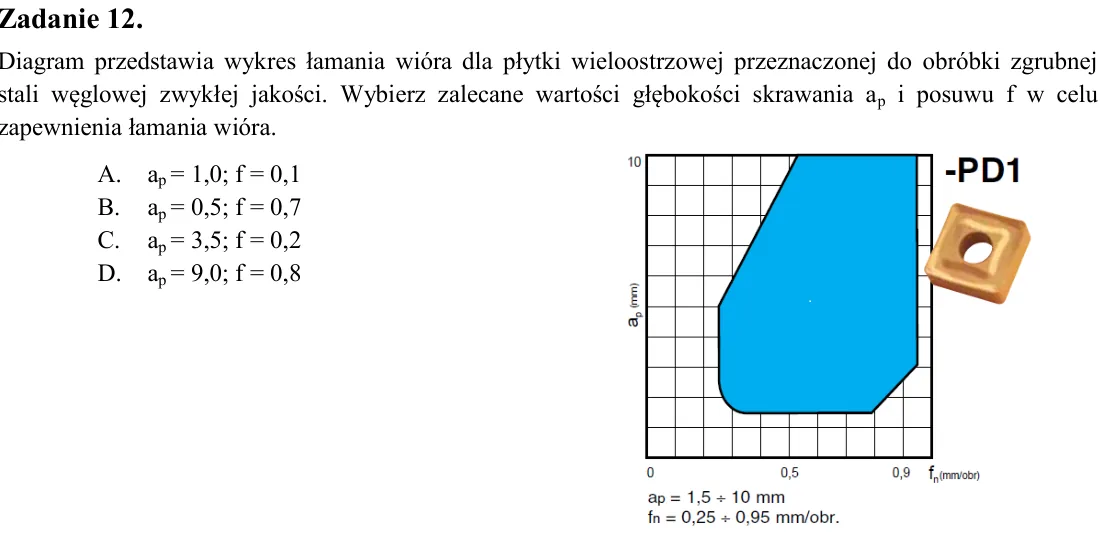

Zadanie 12. Diagram przedstawia wykres łamania wióra dla płytki wieloostrzowej przeznaczonej do obróbki zgrubnej stali węglowej zwykłej jakości. Wybierz zalecane wartości głębokości skrawania ap i posuwu f w celu zapewni

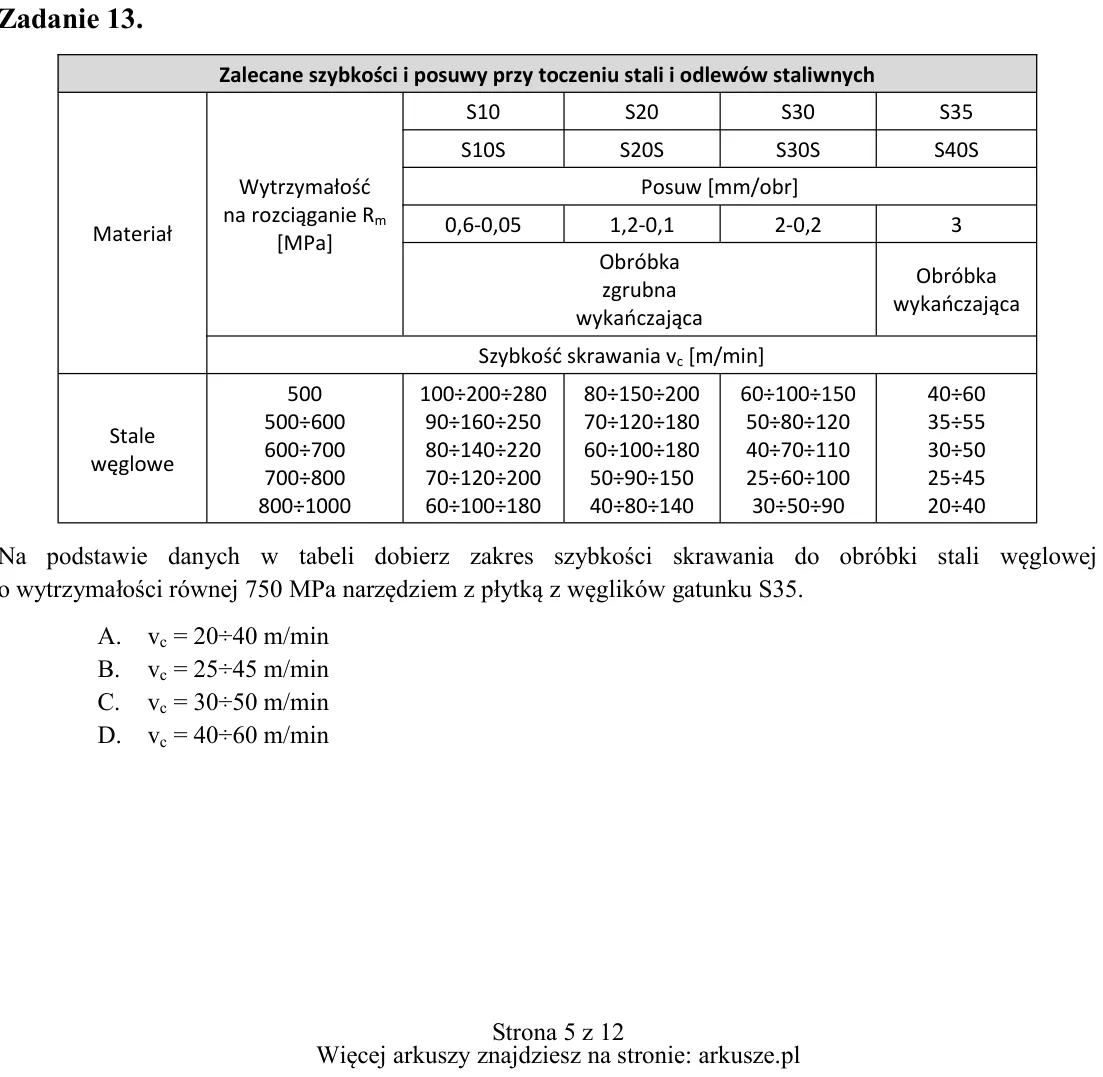

Zadanie 13. Na podstawie danych w tabeli dobierz zakres szybkości skrawania do obróbki stali węglowej o wytrzymałości równej 750 MPa narzędziem z płytką z węglików gatunku S35. A. vc = 20÷40 m/min B. vc = 25÷45 m/min C.

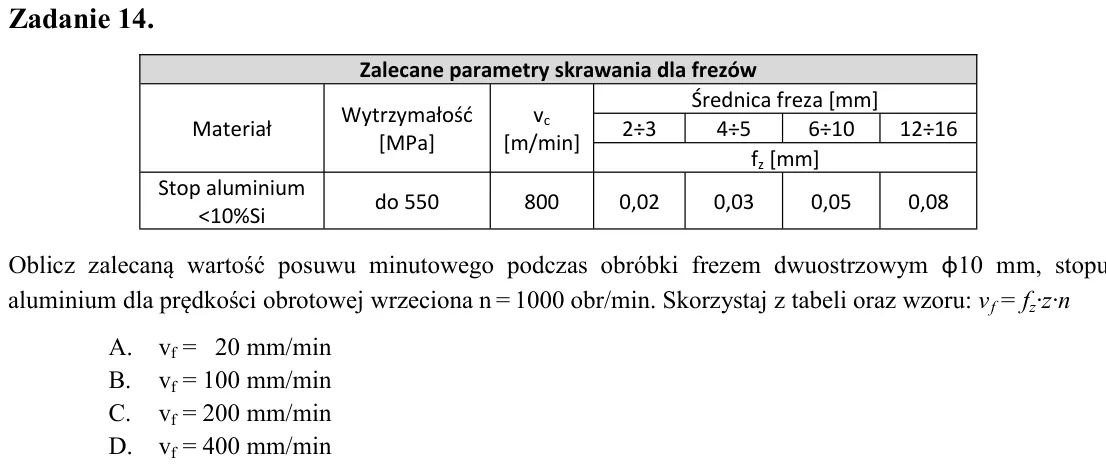

Zadanie 14. Oblicz zalecaną wartość posuwu minutowego podczas obróbki frezem dwuostrzowym ɸ10 mm, stopu aluminium dla prędkości obrotowej wrzeciona n = 1000 obr/min. Skorzystaj z tabeli oraz wzoru: vf = fz·z·n A. vf = 20

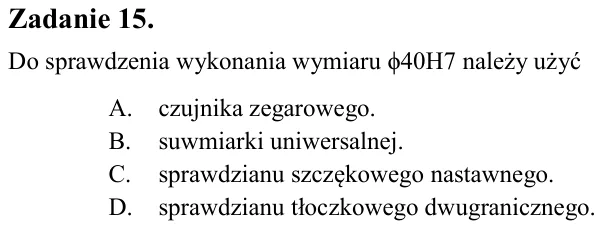

Zadanie 15. Do sprawdzenia wykonania wymiaru ϕ40H7 należy użyć A. czujnika zegarowego. B. suwmiarki uniwersalnej. C. sprawdzianu szczękowego nastawnego. D. sprawdzianu tłoczkowego dwugranicznego.

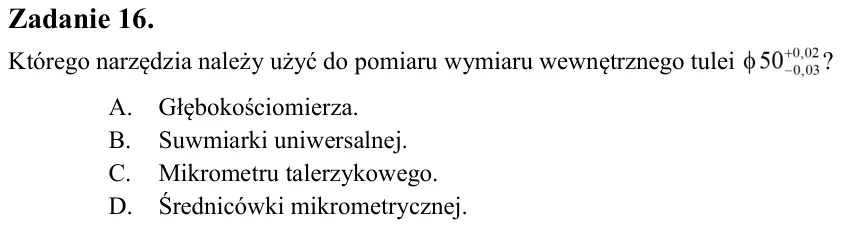

Zadanie 16. Którego narzędzia należy użyć do pomiaru wymiaru wewnętrznego tulei ? A. Głębokościomierza. B. Suwmiarki uniwersalnej. C. Mikrometru talerzykowego. D. Średnicówki mikrometrycznej.

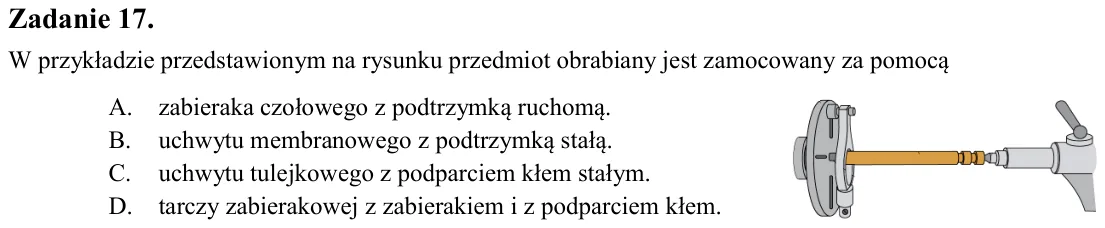

Zadanie 17. W przykładzie przedstawionym na rysunku przedmiot obrabiany jest zamocowany za pomocą A. zabieraka czołowego z podtrzymką ruchomą. B. uchwytu membranowego z podtrzymką stałą. C. uchwytu tulejkowego z podparci

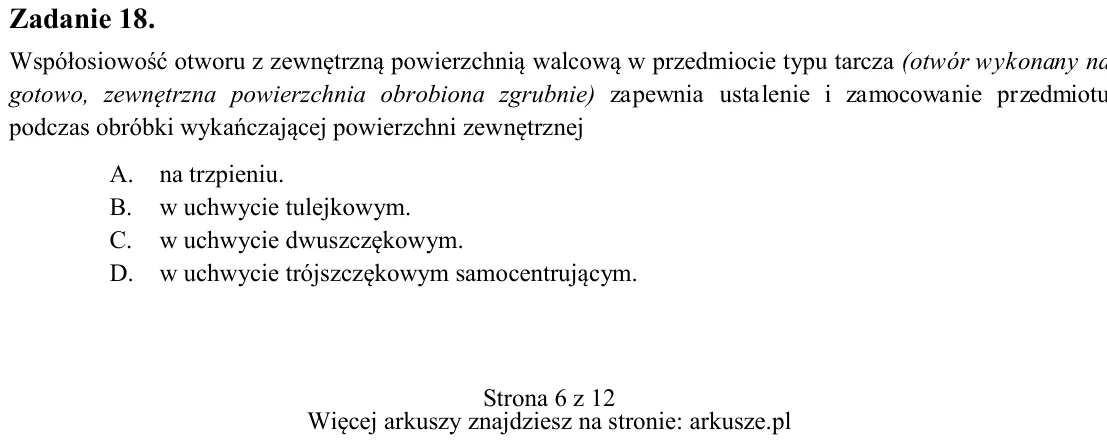

Zadanie 18. Współosiowość otworu z zewnętrzną powierzchnią walcową w przedmiocie typu tarcza (otwór wykonany na gotowo, zewnętrzna powierzchnia obrobiona zgrubnie) zapewnia ustalenie i zamocowanie przedmiotu podczas obró

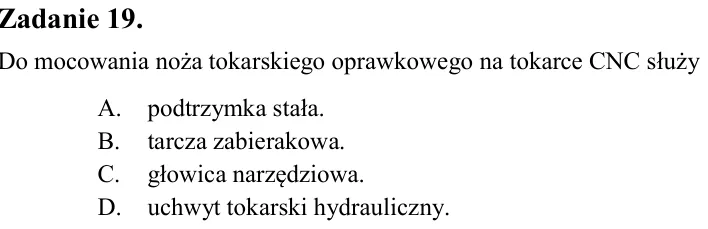

Zadanie 19. Do mocowania noża tokarskiego oprawkowego na tokarce CNC służy A. podtrzymka stała. B. tarcza zabierakowa. C. głowica narzędziowa. D. uchwyt tokarski hydrauliczny.

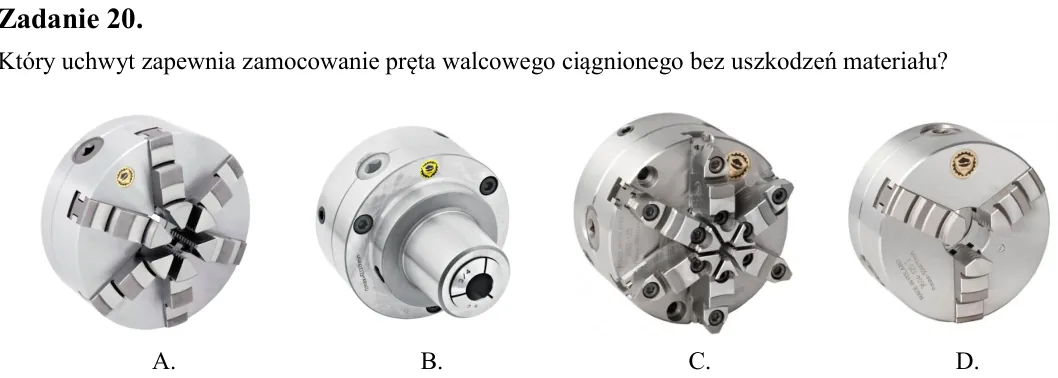

Zadanie 20. Który uchwyt zapewnia zamocowanie pręta walcowego ciągnionego bez uszkodzeń materiału?

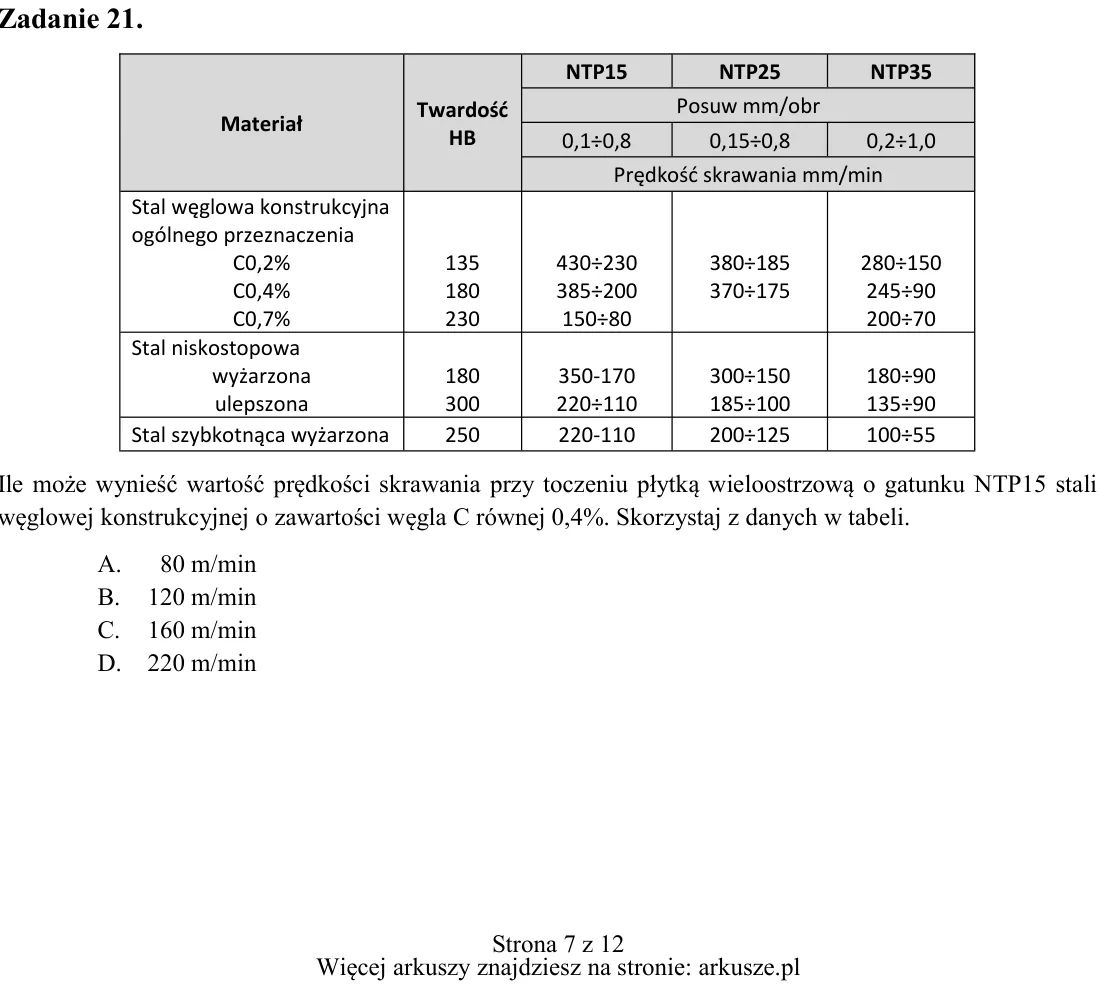

Zadanie 21. Ile może wynieść wartość prędkości skrawania przy toczeniu płytką wieloostrzową o gatunku NTP15 stali węglowej konstrukcyjnej o zawartości węgla C równej 0,4%. Skorzystaj z danych w tabeli. A. 80 m/min B. 120

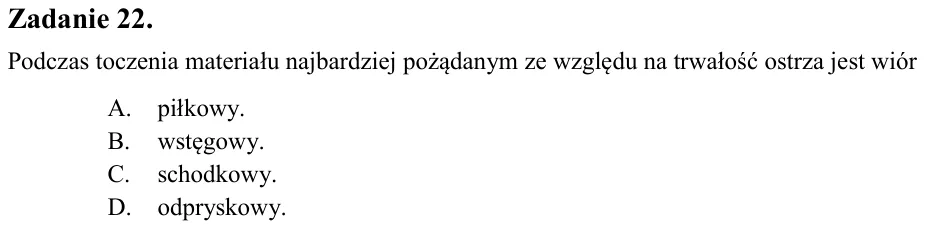

Zadanie 22. Podczas toczenia materiału najbardziej pożądanym ze względu na trwałość ostrza jest wiór A. piłkowy. B. wstęgowy. C. schodkowy. D. odpryskowy.

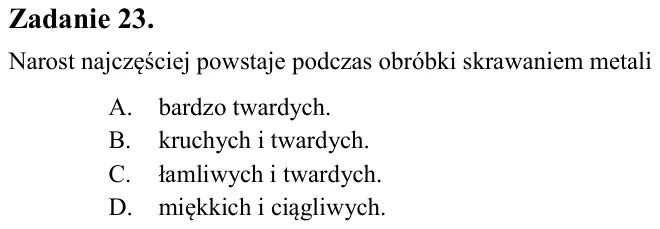

Zadanie 23. Narost najczęściej powstaje podczas obróbki skrawaniem metali A. bardzo twardych. B. kruchych i twardych. C. łamliwych i twardych. D. miękkich i ciągliwych.

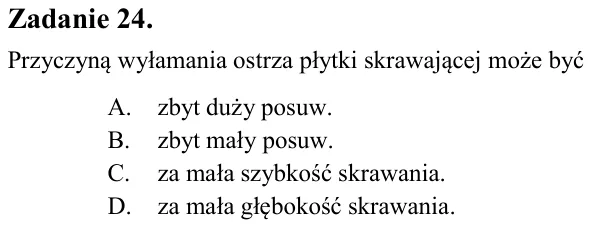

Zadanie 24. Przyczyną wyłamania ostrza płytki skrawającej może być A. zbyt duży posuw. B. zbyt mały posuw. C. za mała szybkość skrawania. D. za mała głębokość skrawania.

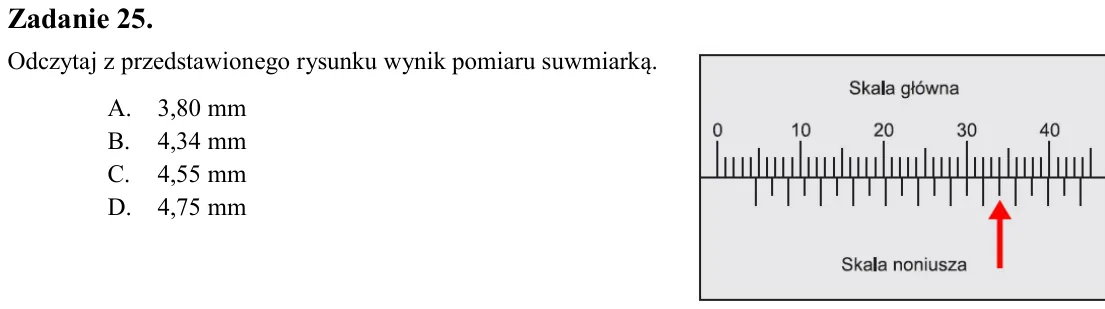

Zadanie 25. Odczytaj z przedstawionego rysunku wynik pomiaru suwmiarką. A. 3,80 mm B. 4,34 mm C. 4,55 mm D. 4,75 mm

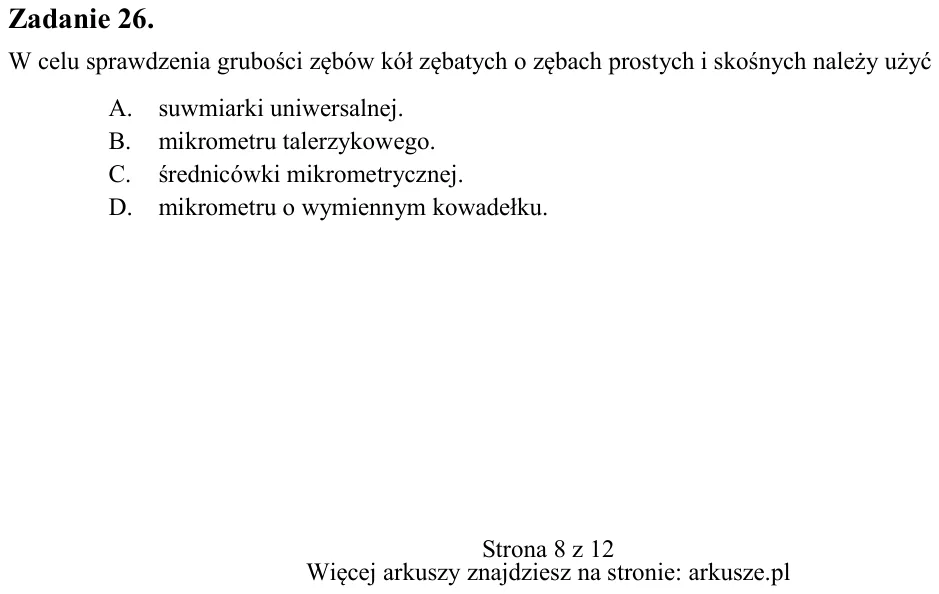

Zadanie 26. W celu sprawdzenia grubości zębów kół zębatych o zębach prostych i skośnych należy użyć A. suwmiarki uniwersalnej. B. mikrometru talerzykowego. C. średnicówki mikrometrycznej. D. mikrometru o wymiennym kowade

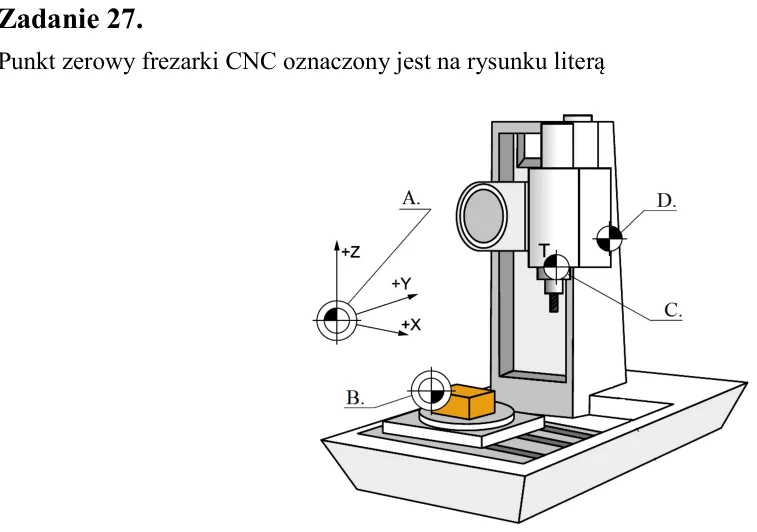

Zadanie 27. Punkt zerowy frezarki CNC oznaczony jest na rysunku literą

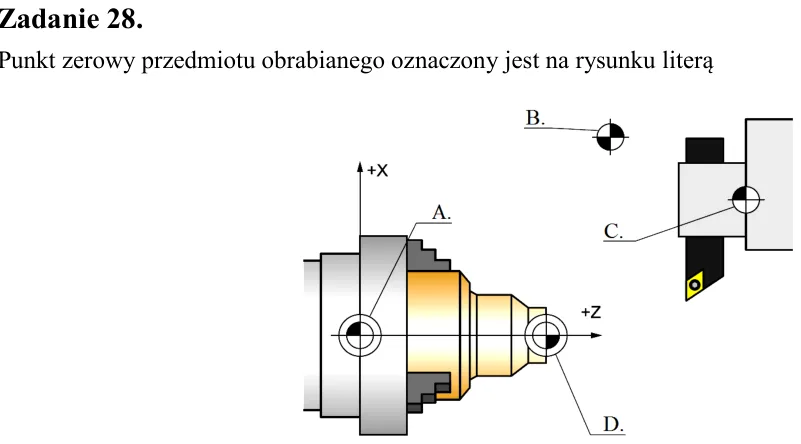

Zadanie 28. Punkt zerowy przedmiotu obrabianego oznaczony jest na rysunku literą

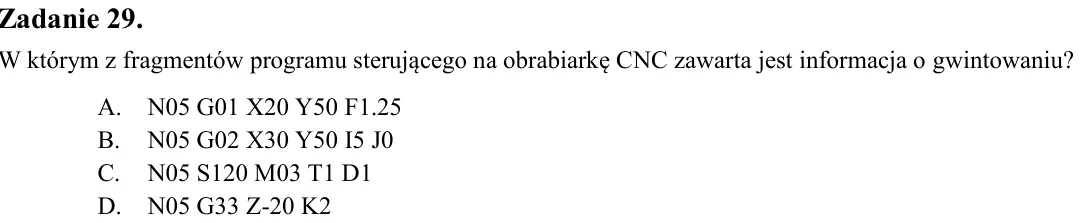

Zadanie 29. W którym z fragmentów programu sterującego na obrabiarkę CNC zawarta jest informacja o gwintowaniu? A. N05 G01 X20 Y50 F1.25 B. N05 G02 X30 Y50 I5 J0 C. N05 S120 M03 T1 D1 D. N05 G33 Z-20 K2

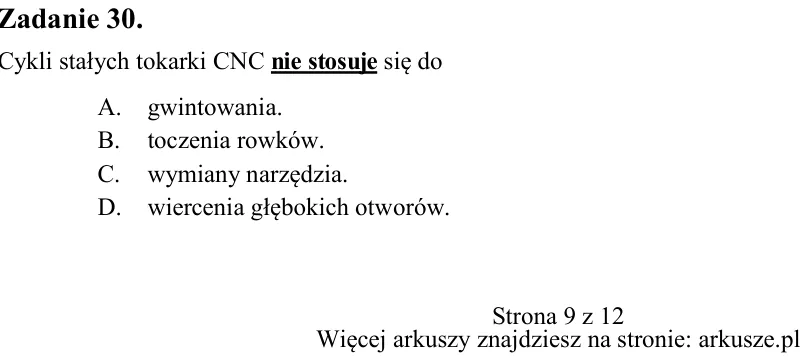

Zadanie 30. Cykli stałych tokarki CNC nie stosuje się do A. gwintowania. B. toczenia rowków. C. wymiany narzędzia. D. wiercenia głębokich otworów.

Zadanie 31. Koniec podprogramu ze skokiem na początek oznacza się funkcją A. M03 B. M08 C. M17 D. M30

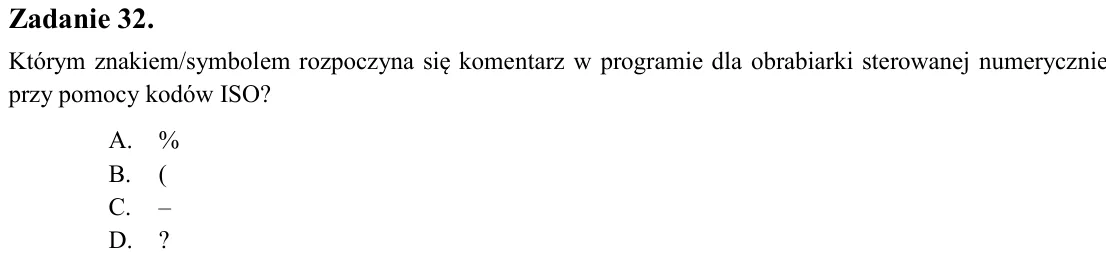

Zadanie 32. Którym znakiem/symbolem rozpoczyna się komentarz w programie dla obrabiarki sterowanej numerycznie przy pomocy kodów ISO? A. % B. ( C. D. ?

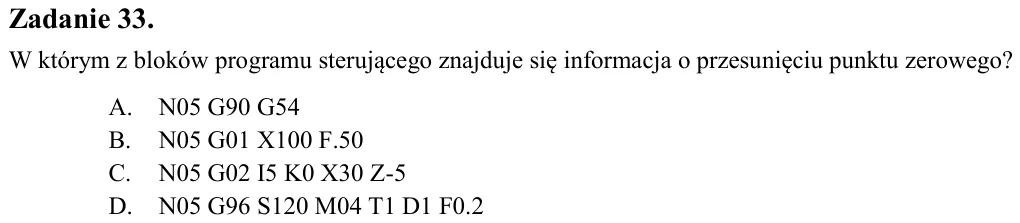

Zadanie 33. W którym z bloków programu sterującego znajduje się informacja o przesunięciu punktu zerowego? A. N05 G90 G54 B. N05 G01 X100 F.50 C. N05 G02 I5 K0 X30 Z-5 D. N05 G96 S120 M04 T1 D1 F0.2

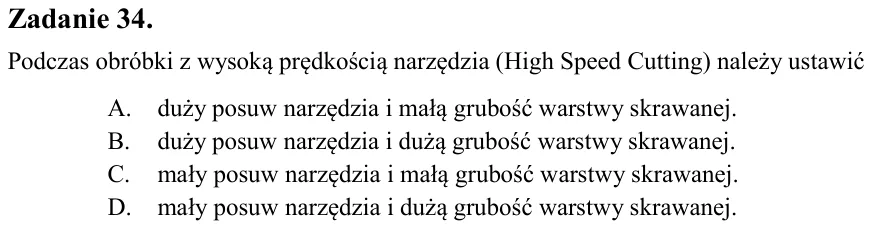

Zadanie 34. Podczas obróbki z wysoką prędkością narzędzia (High Speed Cutting) należy ustawić A. duży posuw narzędzia i małą grubość warstwy skrawanej. B. duży posuw narzędzia i dużą grubość warstwy skrawanej. C. mały po

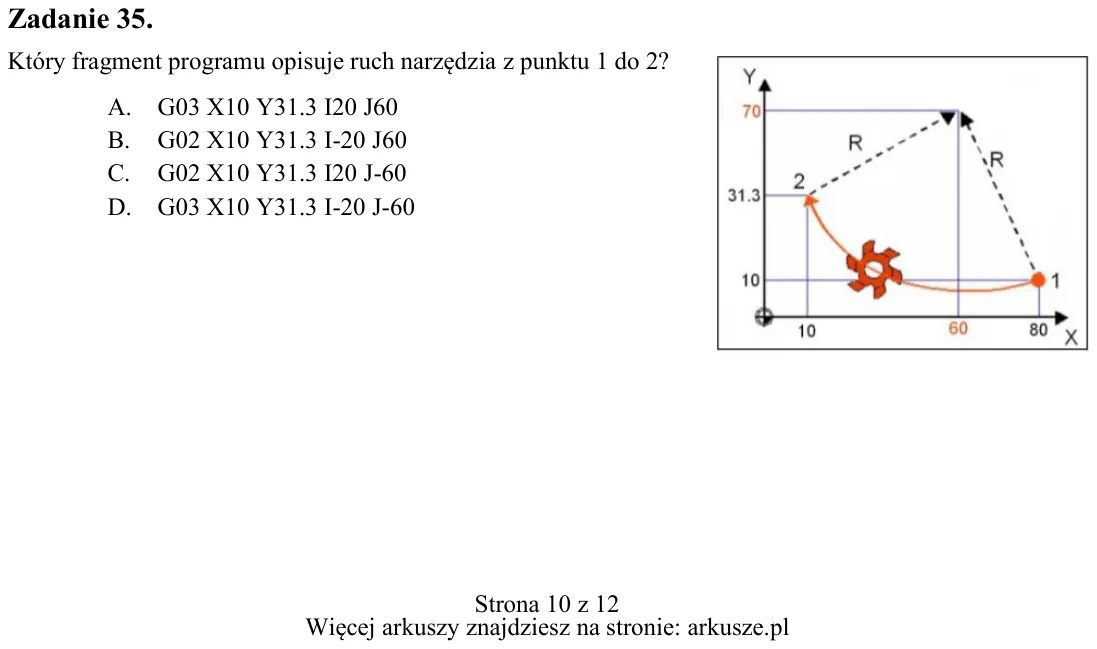

Zadanie 35. Który fragment programu opisuje ruch narzędzia z punktu 1 do 2? A. G03 X10 Y31.3 I20 J60 B. G02 X10 Y31.3 I-20 J60 C. G02 X10 Y31.3 I20 J-60 D. G03 X10 Y31.3 I-20 J-60

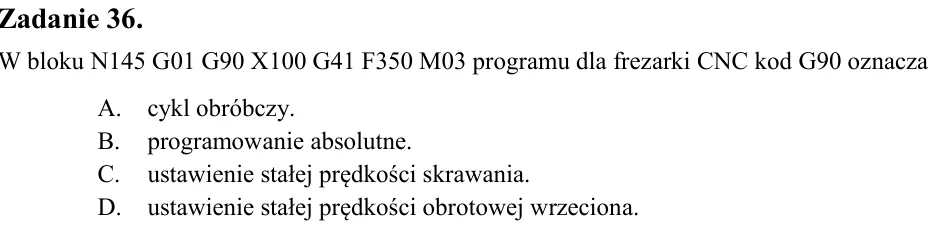

Zadanie 36. W bloku N145 G01 G90 X100 G41 F350 M03 programu dla frezarki CNC kod G90 oznacza A. cykl obróbczy. B. programowanie absolutne. C. ustawienie stałej prędkości skrawania. D. ustawienie stałej prędkości obrotowe

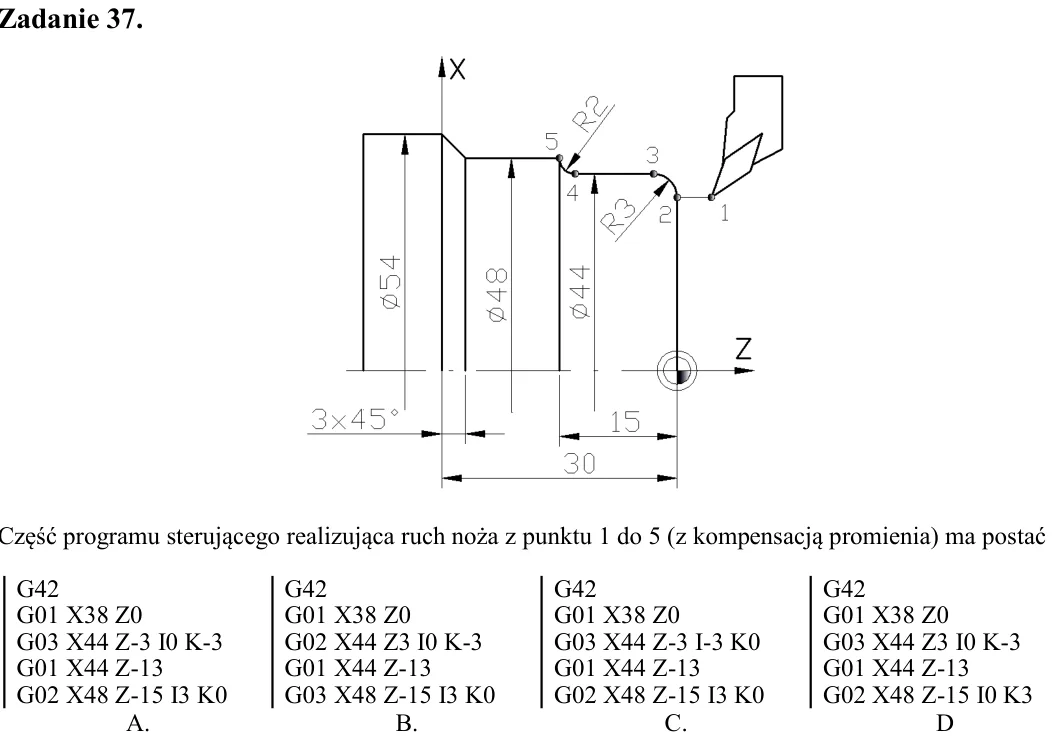

Zadanie 37. Część programu sterującego realizująca ruch noża z punktu 1 do 5 (z kompensacją promienia) ma postać

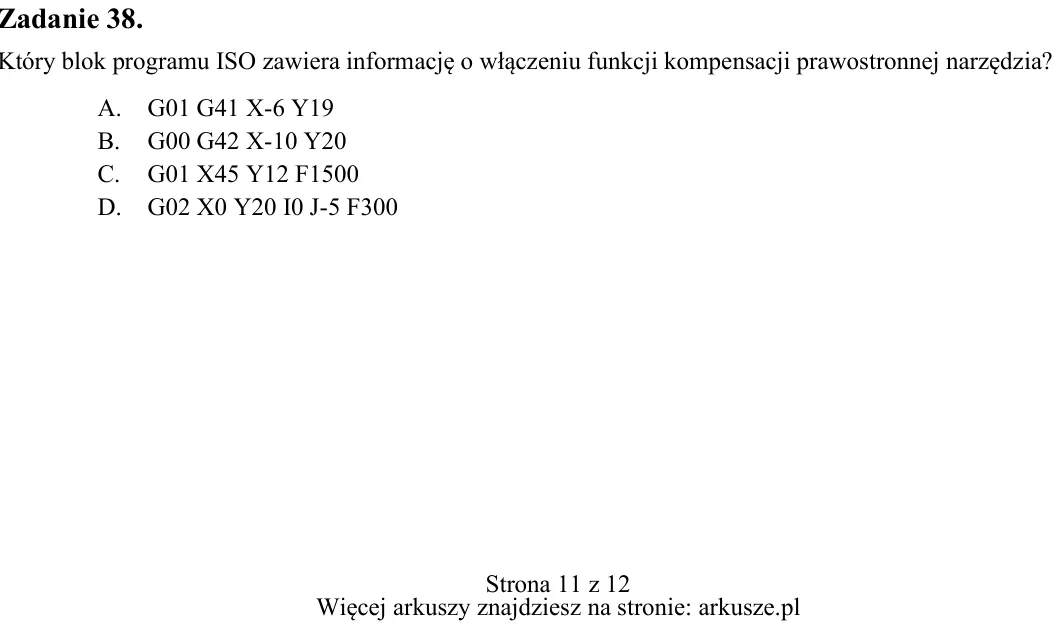

Zadanie 38. Który blok programu ISO zawiera informację o włączeniu funkcji kompensacji prawostronnej narzędzia? A. G01 G41 X-6 Y19 B. G00 G42 X-10 Y20 C. G01 X45 Y12 F1500 D. G02 X0 Y20 I0 J-5 F300 G42 G01 X38 Z0 G03 X44

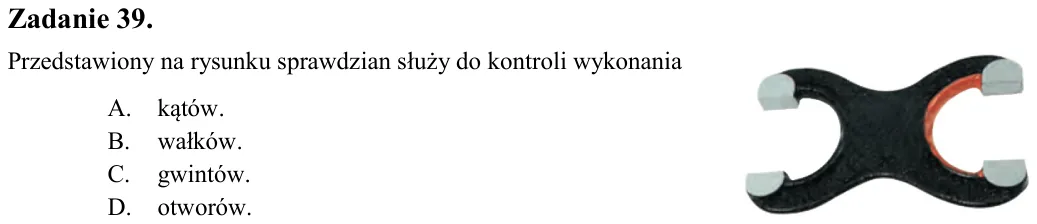

Zadanie 39. Przedstawiony na rysunku sprawdzian służy do kontroli wykonania A. kątów. B. wałków. C. gwintów. D. otworów.

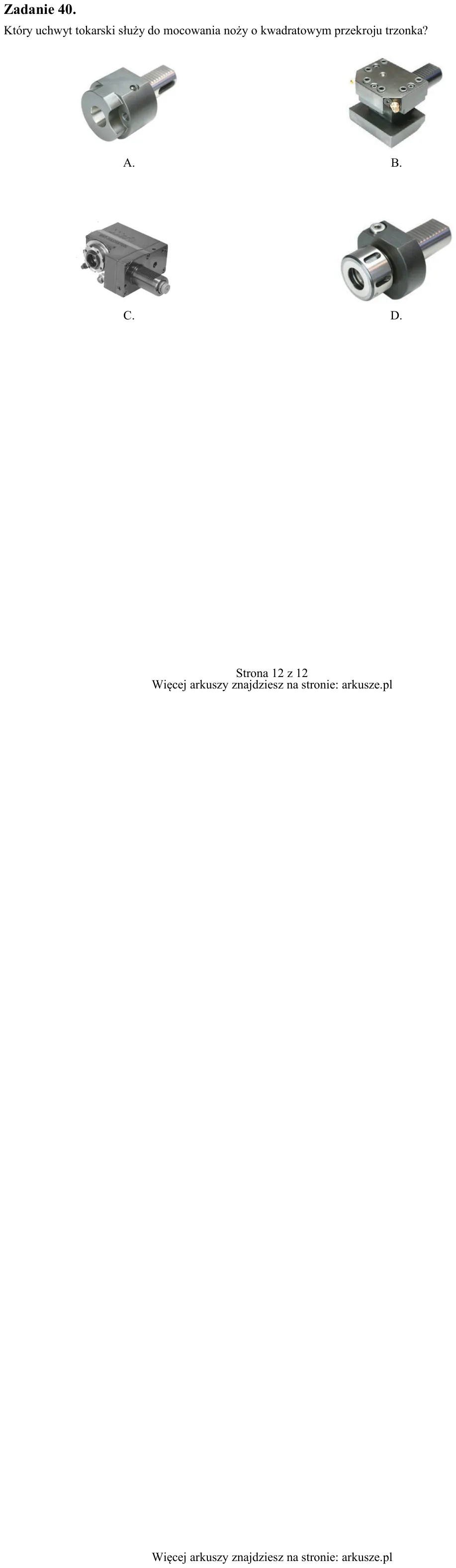

Zadanie 40. Który uchwyt tokarski służy do mocowania noży o kwadratowym przekroju trzonka? A. B. C. D.
