M19 · Egzamin zawodowy · styczeń 2018

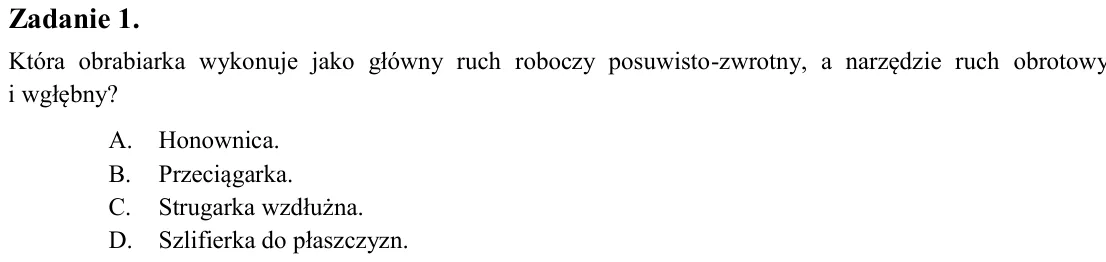

Zadanie 1. Która obrabiarka wykonuje jako główny ruch roboczy posuwisto-zwrotny, a narzędzie ruch obrotowy i wgłębny? A. Honownica. B. Przeciągarka. C. Strugarka wzdłużna. D. Szlifierka do płaszczyzn.

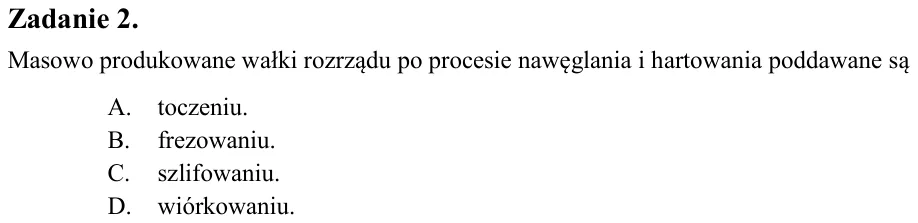

Zadanie 2. Masowo produkowane wałki rozrządu po procesie nawęglania i hartowania poddawane są A. toczeniu. B. frezowaniu. C. szlifowaniu. D. wiórkowaniu.

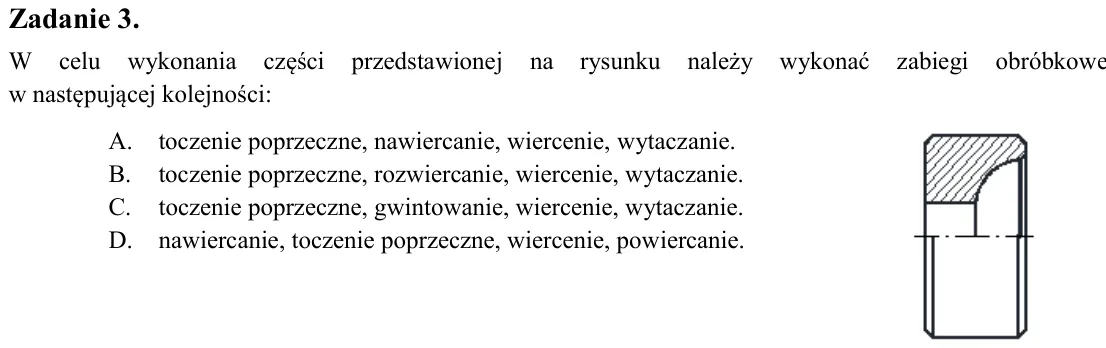

Zadanie 3. W celu wykonania części przedstawionej na rysunku należy wykonać zabiegi obróbkowe w następującej kolejności: A. toczenie poprzeczne, nawiercanie, wiercenie, wytaczanie. B. toczenie poprzeczne, rozwiercanie, w

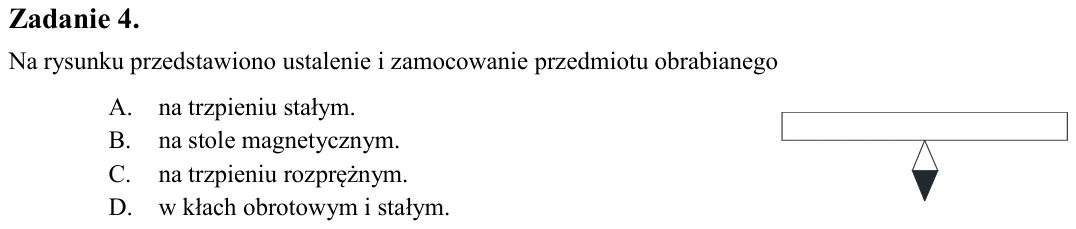

Zadanie 4. Na rysunku przedstawiono ustalenie i zamocowanie przedmiotu obrabianego A. na trzpieniu stałym. B. na stole magnetycznym. C. na trzpieniu rozprężnym. D. w kłach obrotowym i stałym.

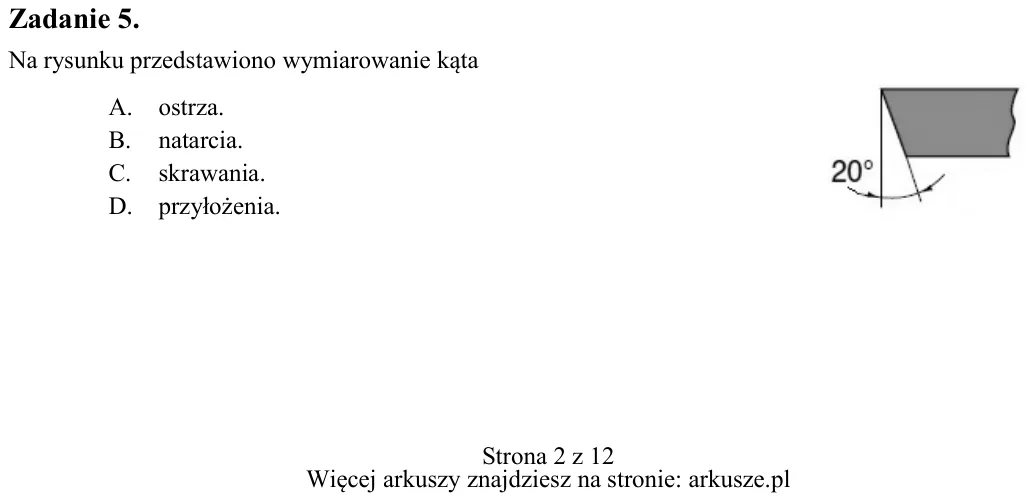

Zadanie 5. Na rysunku przedstawiono wymiarowanie kąta A. ostrza. B. natarcia. C. skrawania. D. przyłożenia.

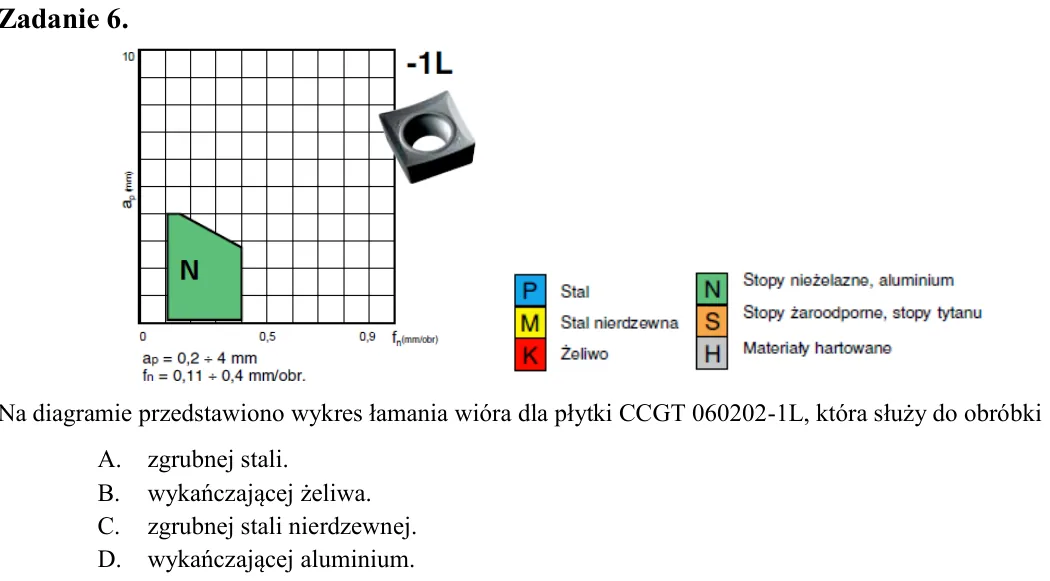

Zadanie 6. Na diagramie przedstawiono wykres łamania wióra dla płytki CCGT 060202-1L, która służy do obróbki A. zgrubnej stali. B. wykańczającej żeliwa. C. zgrubnej stali nierdzewnej. D. wykańczającej aluminium.

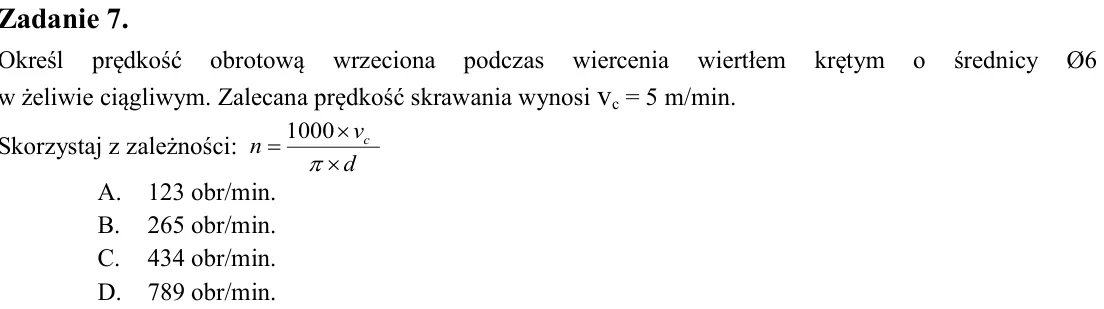

Zadanie 7. Określ prędkość obrotową wrzeciona podczas wiercenia wiertłem krętym o średnicy Ø6 w żeliwie ciągliwym. Zalecana prędkość skrawania wynosi vc = 5 m/min. Skorzystaj z zależności: A. 123 obr/min. B. 265 obr/min.

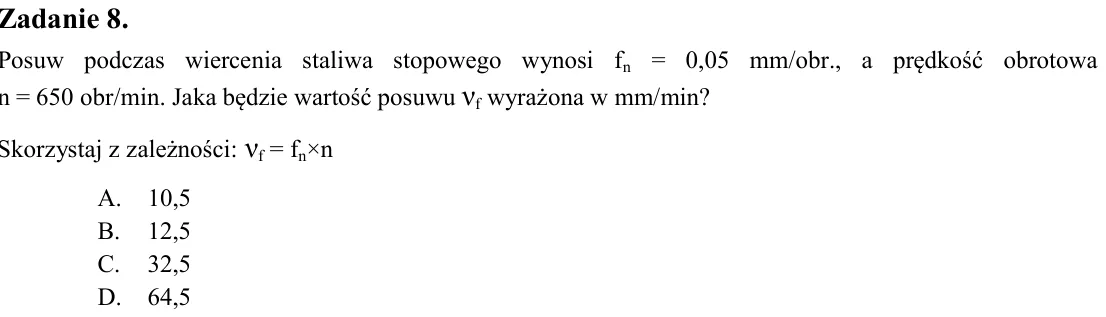

Zadanie 8. Posuw podczas wiercenia staliwa stopowego wynosi fn = 0,05 mm/obr., a prędkość obrotowa n = 650 obr/min. Jaka będzie wartość posuwu νf wyrażona w mm/min? Skorzystaj z zależności: νf = fn×n A. 10,5 B. 12,5 C. 3

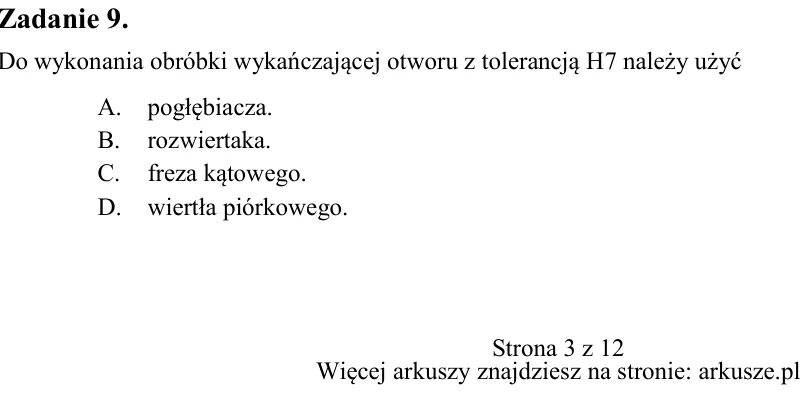

Zadanie 9. Do wykonania obróbki wykańczającej otworu z tolerancją H7 należy użyć A. pogłębiacza. B. rozwiertaka. C. freza kątowego. D. wiertła piórkowego. d v n c     1000

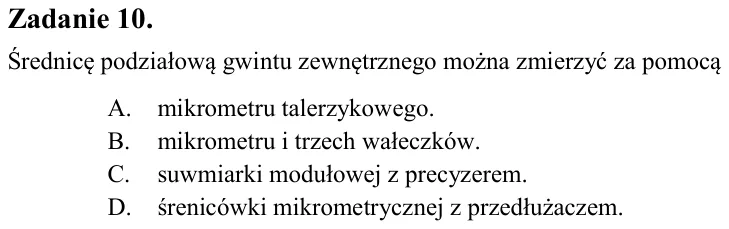

Zadanie 10. Średnicę podziałową gwintu zewnętrznego można zmierzyć za pomocą A. mikrometru talerzykowego. B. mikrometru i trzech wałeczków. C. suwmiarki modułowej z precyzerem. D. śrenicówki mikrometrycznej z przedłużacz

Zadanie 11. Do pomiaru chropowatości powierzchni służy A. pirometr. B. tensometr. C. profilometr. D. ekstensometr.

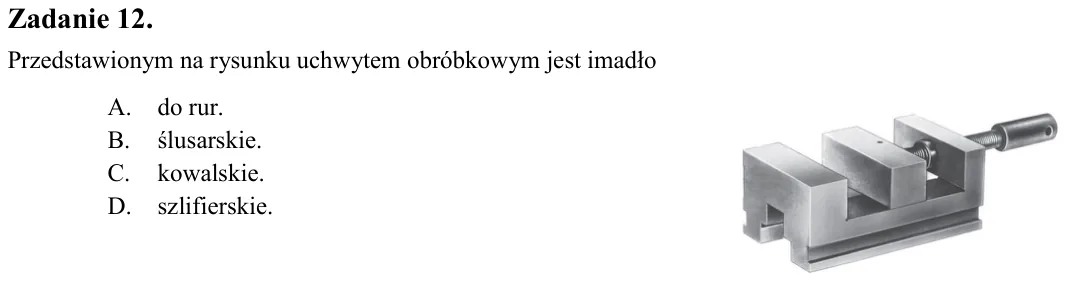

Zadanie 12. Przedstawionym na rysunku uchwytem obróbkowym jest imadło A. do rur. B. ślusarskie. C. kowalskie. D. szlifierskie.

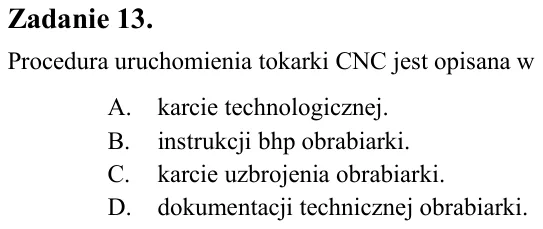

Zadanie 13. Procedura uruchomienia tokarki CNC jest opisana w A. karcie technologicznej. B. instrukcji bhp obrabiarki. C. karcie uzbrojenia obrabiarki. D. dokumentacji technicznej obrabiarki.

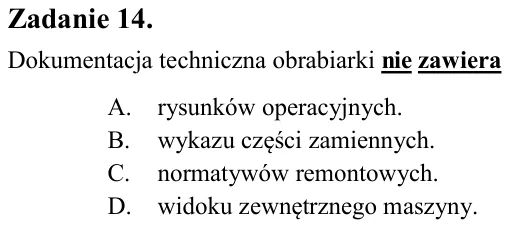

Zadanie 14. Dokumentacja techniczna obrabiarki nie zawiera A. rysunków operacyjnych. B. wykazu części zamiennych. C. normatywów remontowych. D. widoku zewnętrznego maszyny.

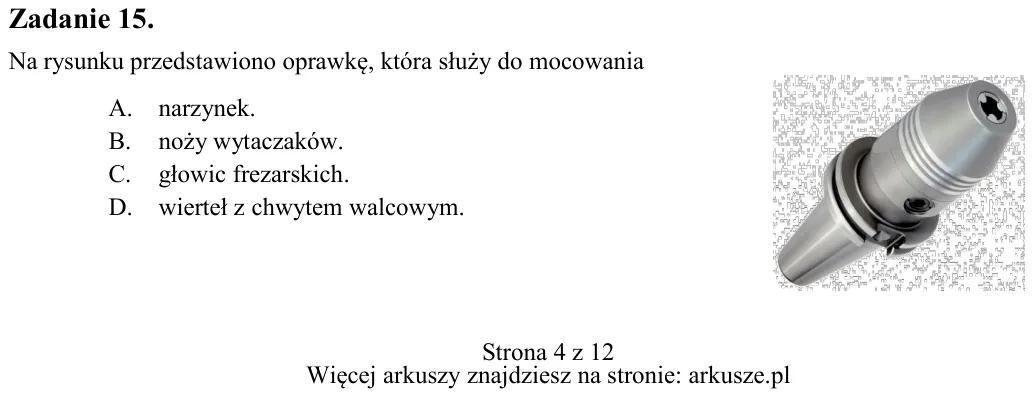

Zadanie 15. Na rysunku przedstawiono oprawkę, która służy do mocowania A. narzynek. B. noży wytaczaków. C. głowic frezarskich. D. wierteł z chwytem walcowym.

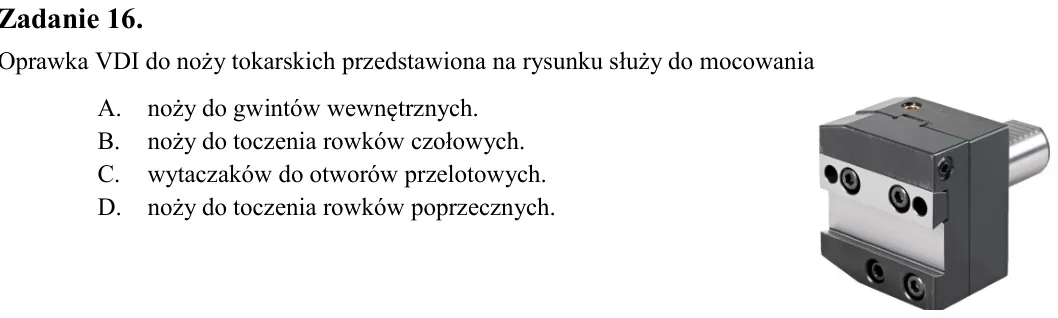

Zadanie 16. Oprawka VDI do noży tokarskich przedstawiona na rysunku służy do mocowania A. noży do gwintów wewnętrznych. B. noży do toczenia rowków czołowych. C. wytaczaków do otworów przelotowych. D. noży do toczenia row

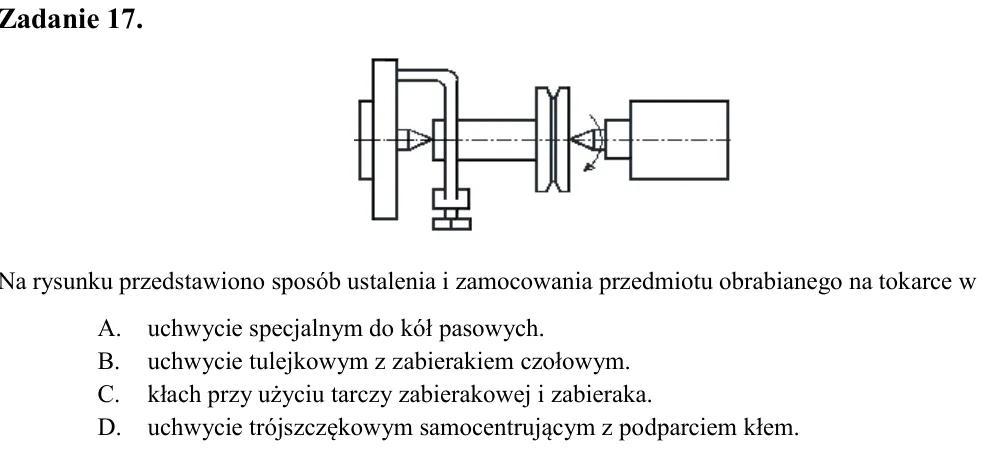

Zadanie 17. Na rysunku przedstawiono sposób ustalenia i zamocowania przedmiotu obrabianego na tokarce w A. uchwycie specjalnym do kół pasowych. B. uchwycie tulejkowym z zabierakiem czołowym. C. kłach przy użyciu tarczy z

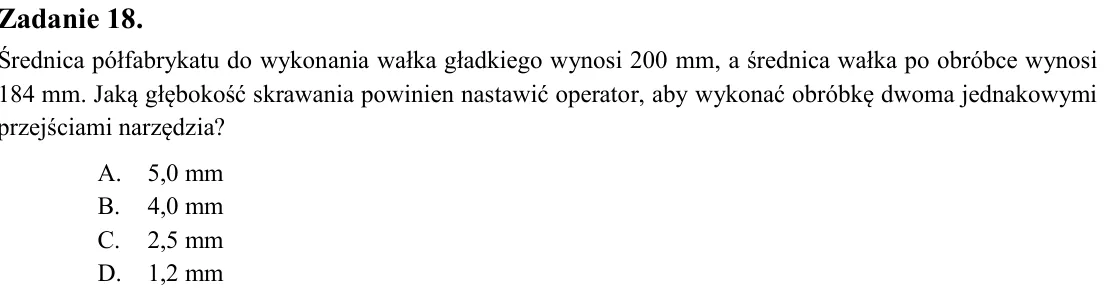

Zadanie 18. Średnica półfabrykatu do wykonania wałka gładkiego wynosi 200 mm, a średnica wałka po obróbce wynosi 184 mm. Jaką głębokość skrawania powinien nastawić operator, aby wykonać obróbkę dwoma jednakowymi przejści

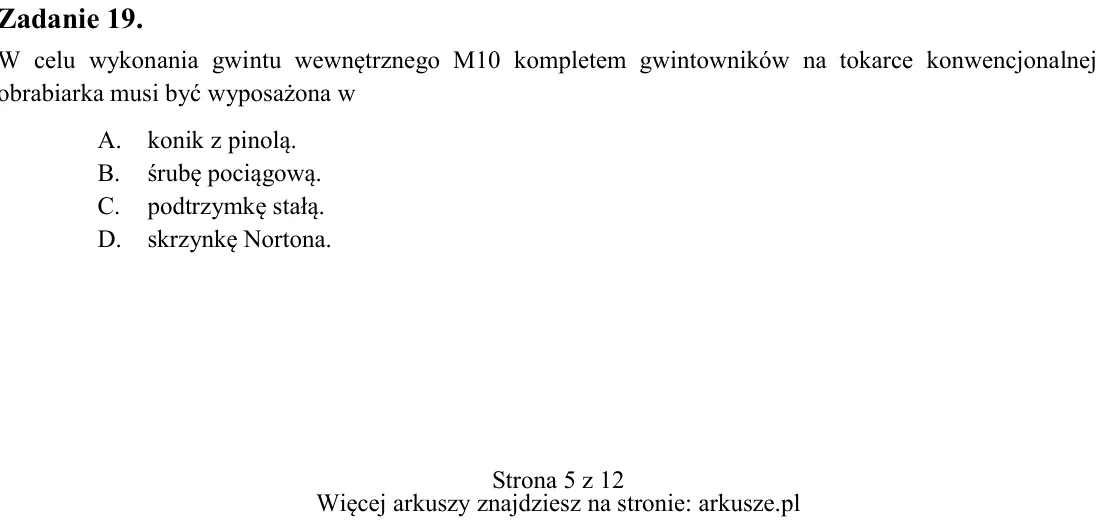

Zadanie 19. W celu wykonania gwintu wewnętrznego M10 kompletem gwintowników na tokarce konwencjonalnej obrabiarka musi być wyposażona w A. konik z pinolą. B. śrubę pociągową. C. podtrzymkę stałą. D. skrzynkę Nortona.

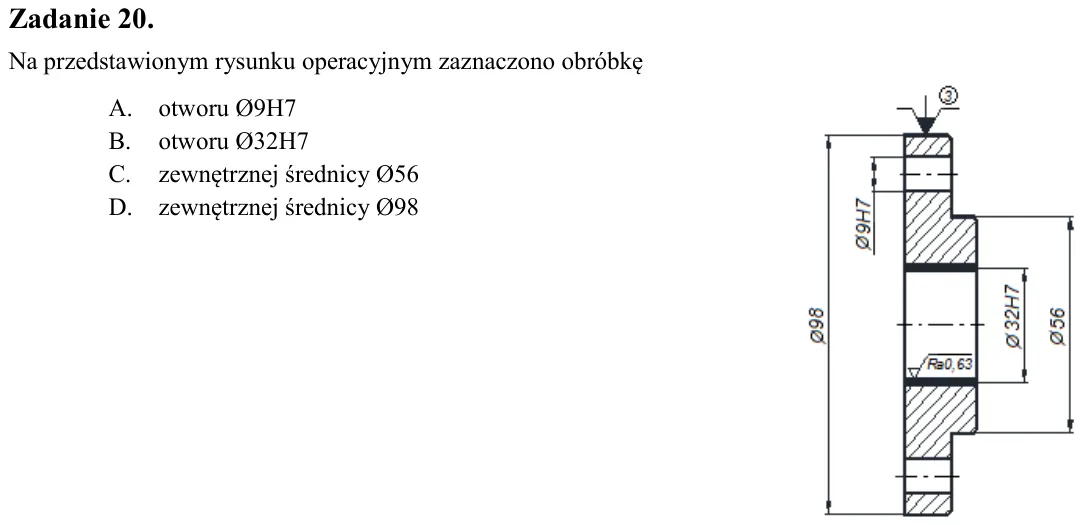

Zadanie 20. Na przedstawionym rysunku operacyjnym zaznaczono obróbkę A. otworu Ø9H7 B. otworu Ø32H7 C. zewnętrznej średnicy Ø56 D. zewnętrznej średnicy Ø98

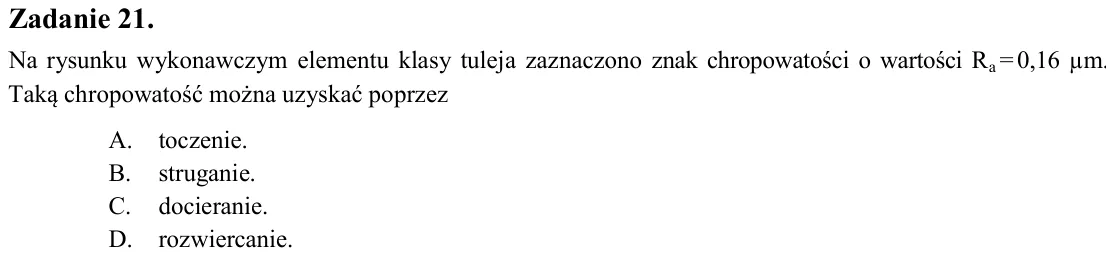

Zadanie 21. Na rysunku wykonawczym elementu klasy tuleja zaznaczono znak chropowatości o wartości Ra = 0,16 µm. Taką chropowatość można uzyskać poprzez A. toczenie. B. struganie. C. docieranie. D. rozwiercanie.

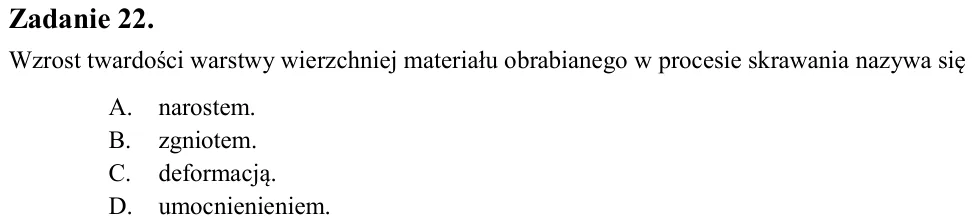

Zadanie 22. Wzrost twardości warstwy wierzchniej materiału obrabianego w procesie skrawania nazywa się A. narostem. B. zgniotem. C. deformacją. D. umocnienieniem.

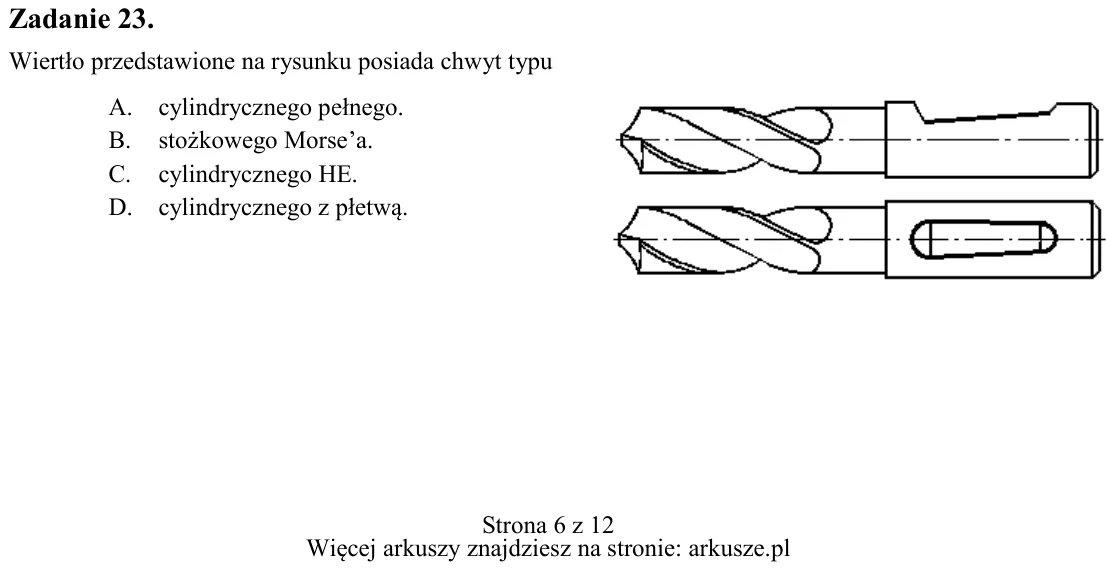

Zadanie 23. Wiertło przedstawione na rysunku posiada chwyt typu A. cylindrycznego pełnego. B. stożkowego Morse’a. C. cylindrycznego HE. D. cylindrycznego z płetwą.

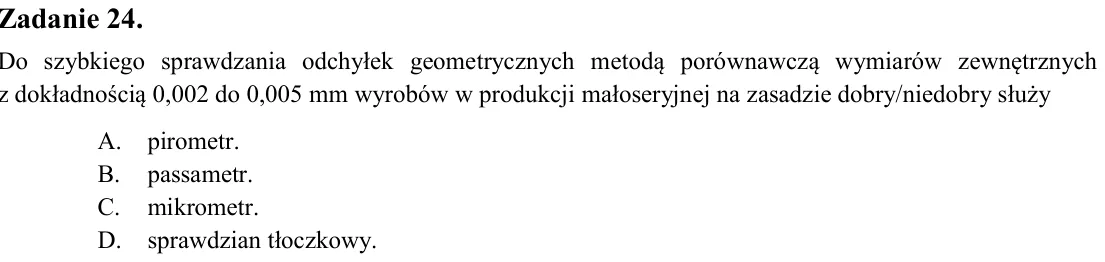

Zadanie 24. Do szybkiego sprawdzania odchyłek geometrycznych metodą porównawczą wymiarów zewnętrznych z dokładnością 0,002 do 0,005 mm wyrobów w produkcji małoseryjnej na zasadzie dobry/niedobry służy A. pirometr. B. pas

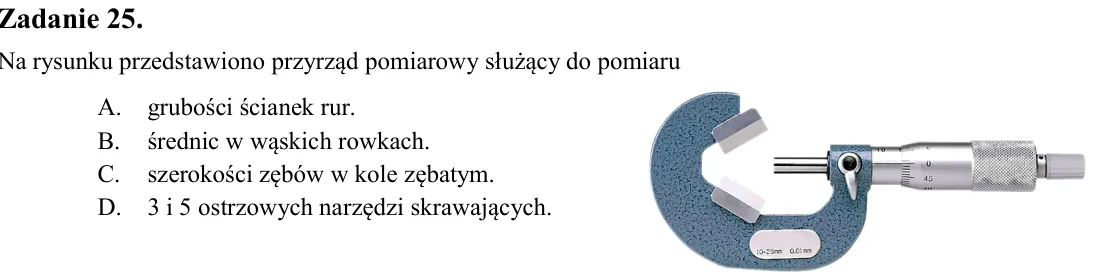

Zadanie 25. Na rysunku przedstawiono przyrząd pomiarowy służący do pomiaru A. grubości ścianek rur. B. średnic w wąskich rowkach. C. szerokości zębów w kole zębatym. D. 3 i 5 ostrzowych narzędzi skrawających.

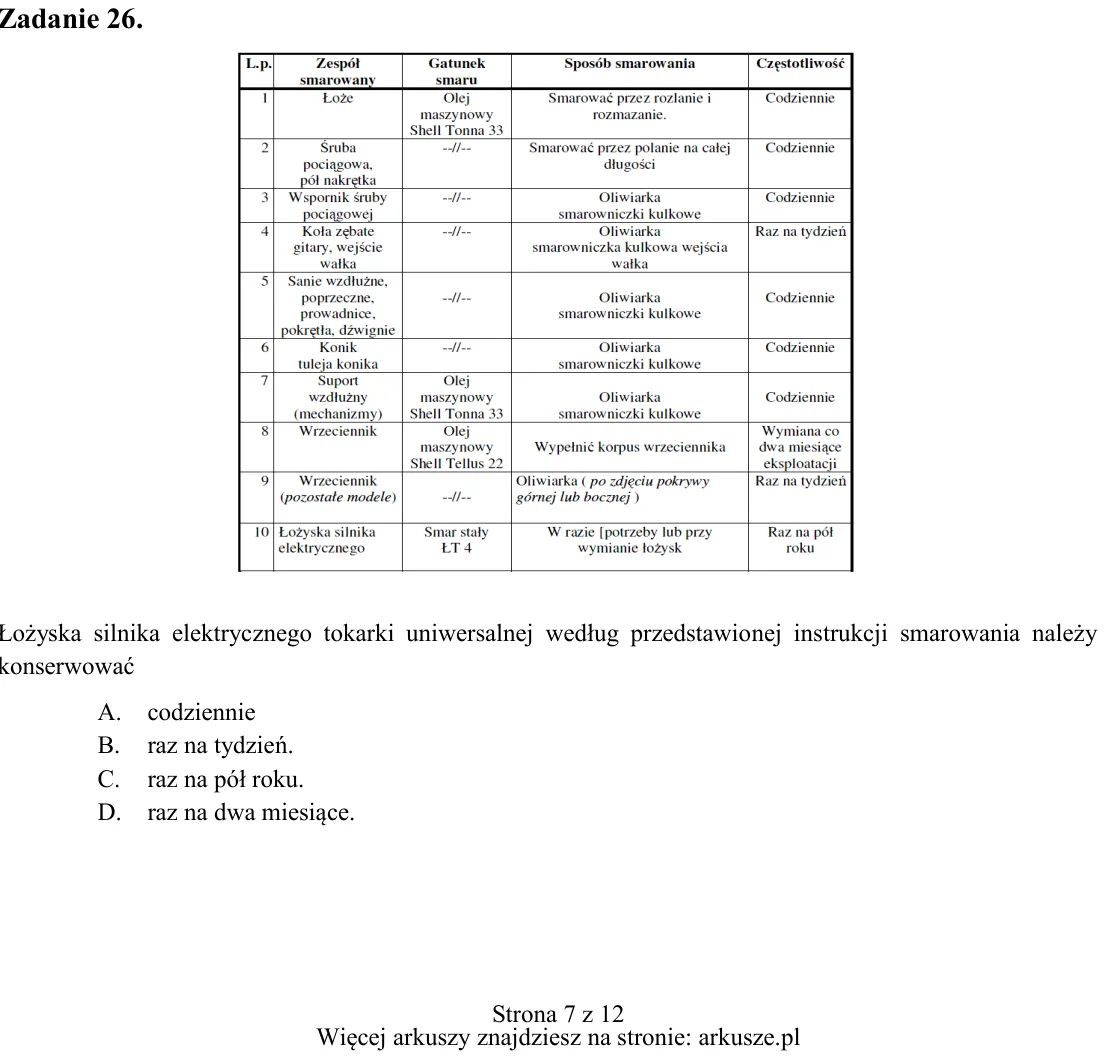

Zadanie 26. Łożyska silnika elektrycznego tokarki uniwersalnej według przedstawionej instrukcji smarowania należy konserwować A. codziennie B. raz na tydzień. C. raz na pół roku. D. raz na dwa miesiące.

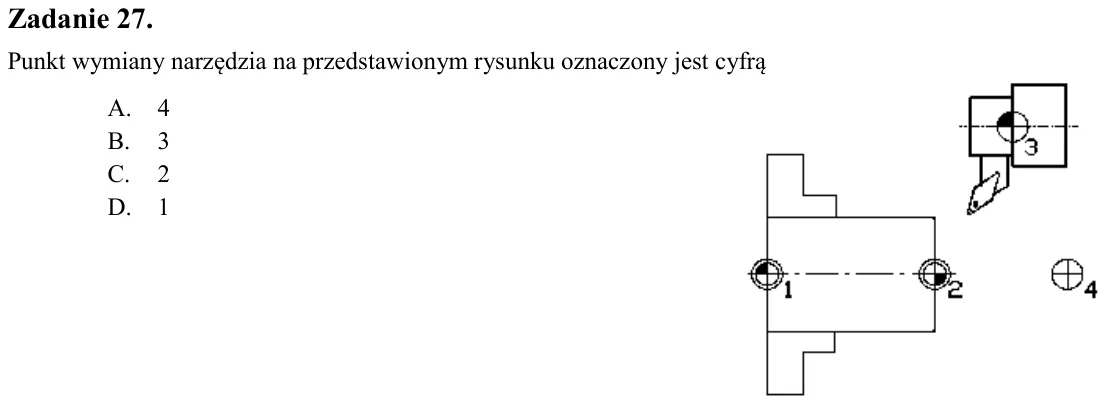

Zadanie 27. Punkt wymiany narzędzia na przedstawionym rysunku oznaczony jest cyfrą A. 4 B. 3 C. 2 D. 1

Zadanie 28. Do zakończenia podprogramu służy funkcja A. M30 B. M17 C. M08 D. M03

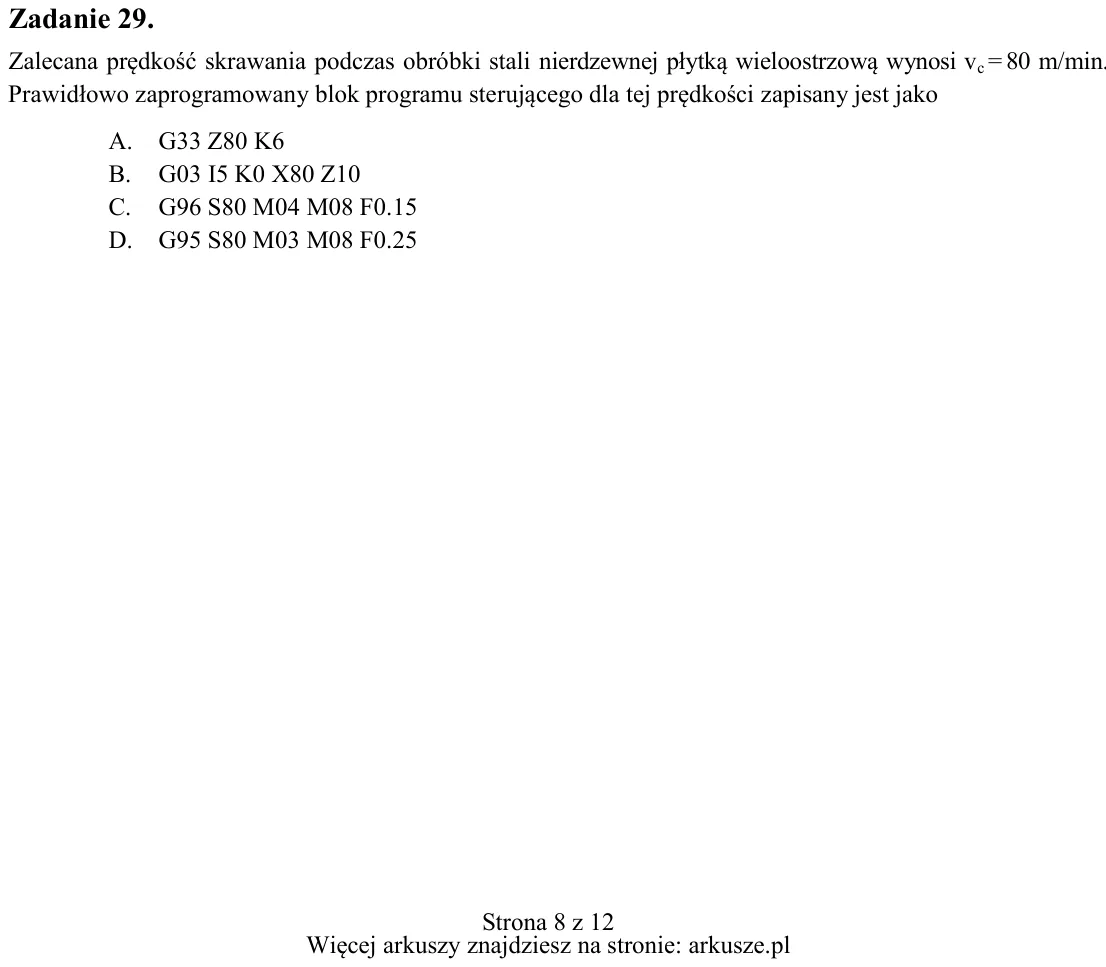

Zadanie 29. Zalecana prędkość skrawania podczas obróbki stali nierdzewnej płytką wieloostrzową wynosi vc = 80 m/min. Prawidłowo zaprogramowany blok programu sterującego dla tej prędkości zapisany jest jako A. G33 Z80 K6

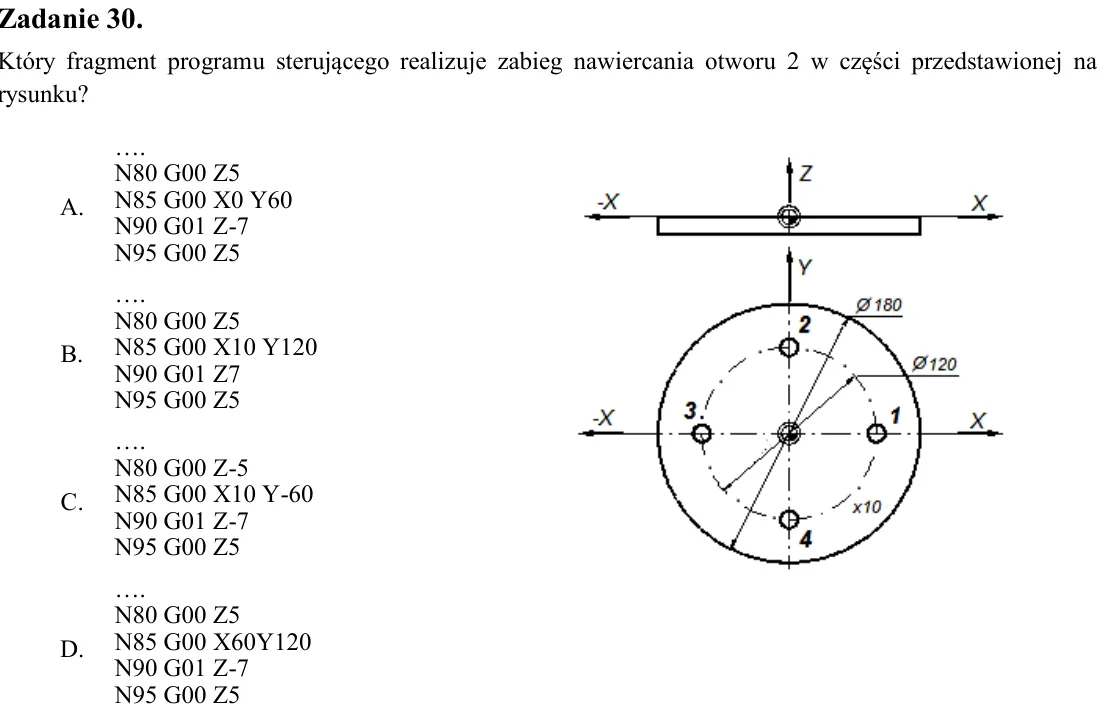

Zadanie 30. Który fragment programu sterującego realizuje zabieg nawiercania otworu 2 w części przedstawionej na rysunku?

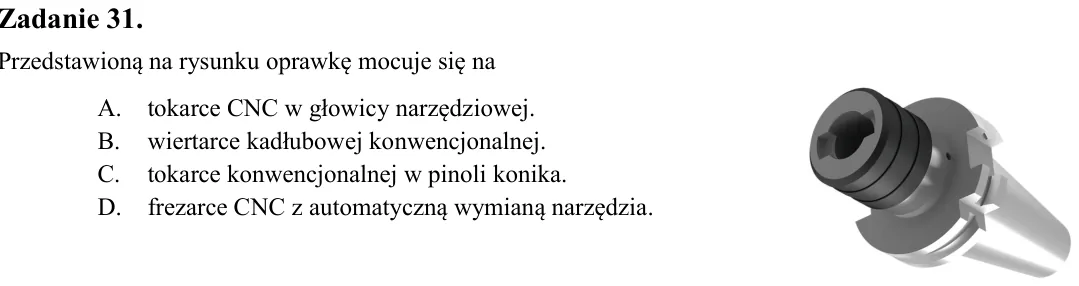

Zadanie 31. Przedstawioną na rysunku oprawkę mocuje się na A. tokarce CNC w głowicy narzędziowej. B. wiertarce kadłubowej konwencjonalnej. C. tokarce konwencjonalnej w pinoli konika. D. frezarce CNC z automatyczną wymian

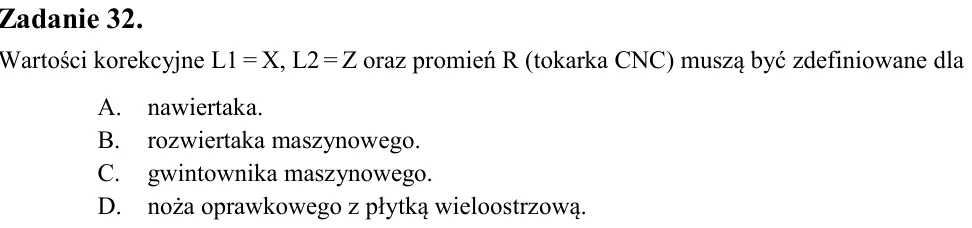

Zadanie 32. Wartości korekcyjne L1 = X, L2 = Z oraz promień R (tokarka CNC) muszą być zdefiniowane dla A. nawiertaka. B. rozwiertaka maszynowego. C. gwintownika maszynowego. D. noża oprawkowego z płytką wieloostrzową.

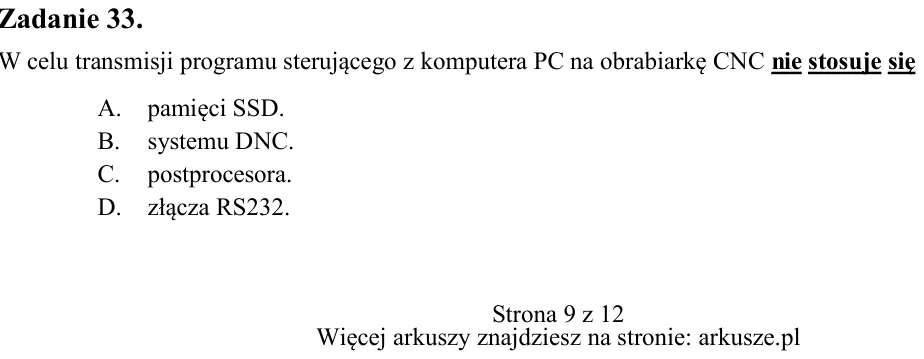

Zadanie 33. W celu transmisji programu sterującego z komputera PC na obrabiarkę CNC nie stosuje się A. pamięci SSD. B. systemu DNC. C. postprocesora. D. złącza RS232. A. N80 G00 Z5 N85 G00 X0 Y60 N90 G01 Z-7 N95 G00 Z5 B

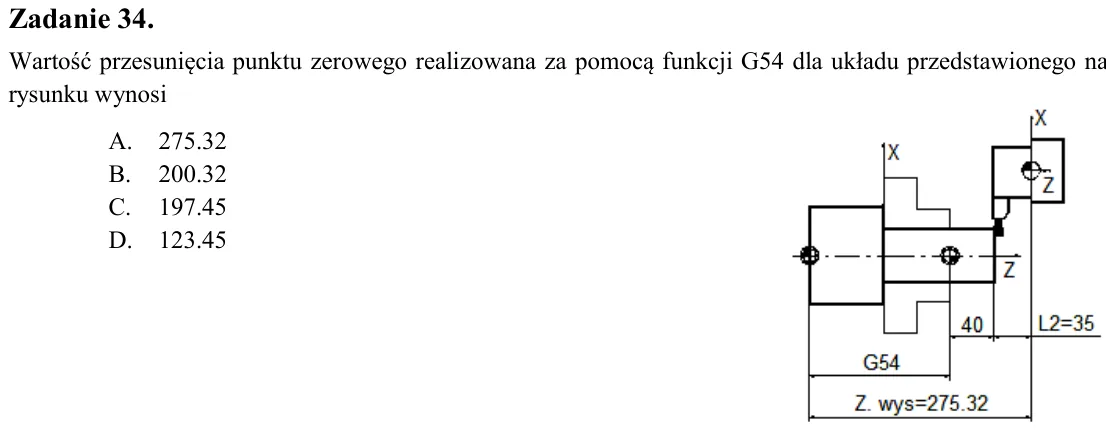

Zadanie 34. Wartość przesunięcia punktu zerowego realizowana za pomocą funkcji G54 dla układu przedstawionego na rysunku wynosi A. 275.32 B. 200.32 C. 197.45 D. 123.45

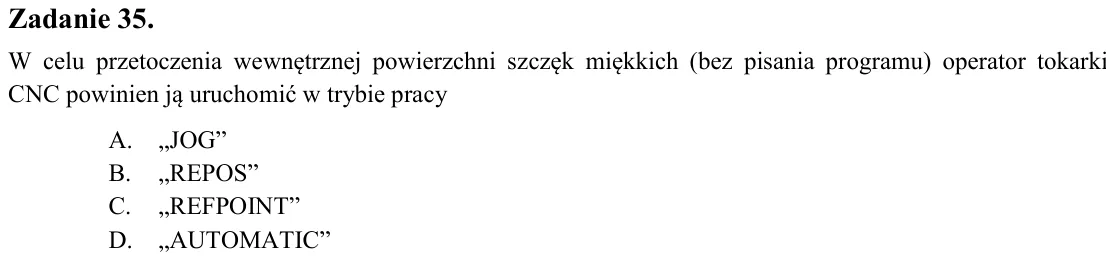

Zadanie 35. W celu przetoczenia wewnętrznej powierzchni szczęk miękkich (bez pisania programu) operator tokarki CNC powinien ją uruchomić w trybie pracy A. „JOG” B. „REPOS” C. „REFPOINT” D. „AUTOMATIC”

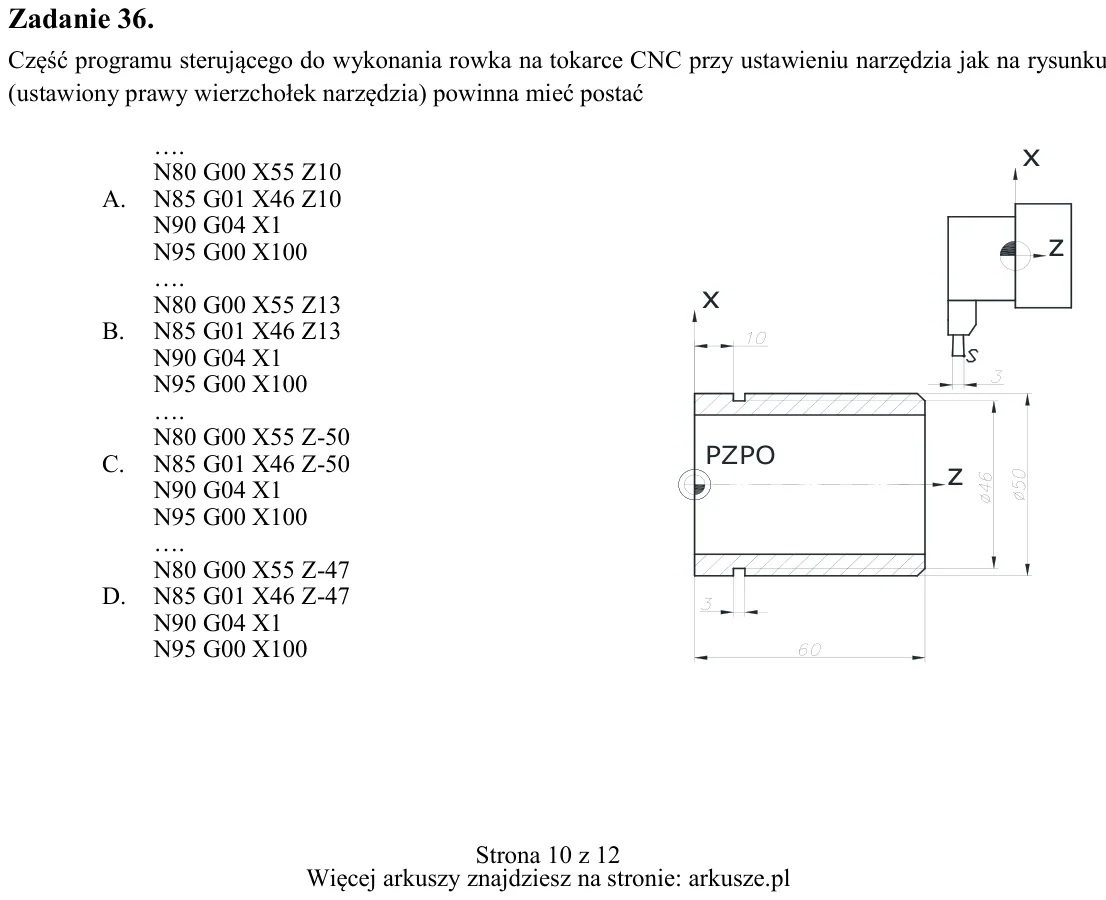

Zadanie 36. Część programu sterującego do wykonania rowka na tokarce CNC przy ustawieniu narzędzia jak na rysunku (ustawiony prawy wierzchołek narzędzia) powinna mieć postać A. N80 G00 X55 Z10 N85 G01 X46 Z10 N90 G04 X1

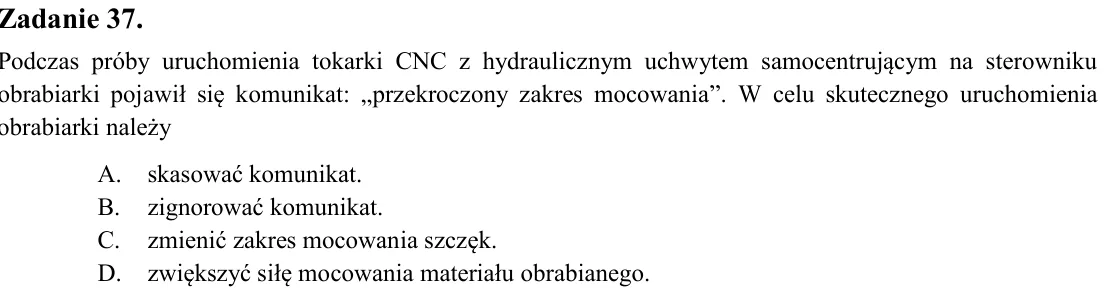

Zadanie 37. Podczas próby uruchomienia tokarki CNC z hydraulicznym uchwytem samocentrującym na sterowniku obrabiarki pojawił się komunikat: „przekroczony zakres mocowania”. W celu skutecznego uruchomienia obrabiarki nale

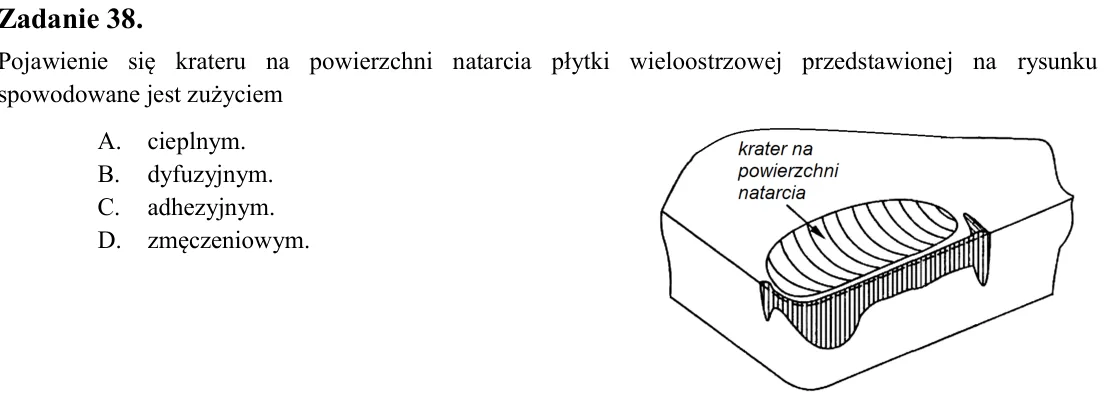

Zadanie 38. Pojawienie się krateru na powierzchni natarcia płytki wieloostrzowej przedstawionej na rysunku spowodowane jest zużyciem A. cieplnym. B. dyfuzyjnym. C. adhezyjnym. D. zmęczeniowym.

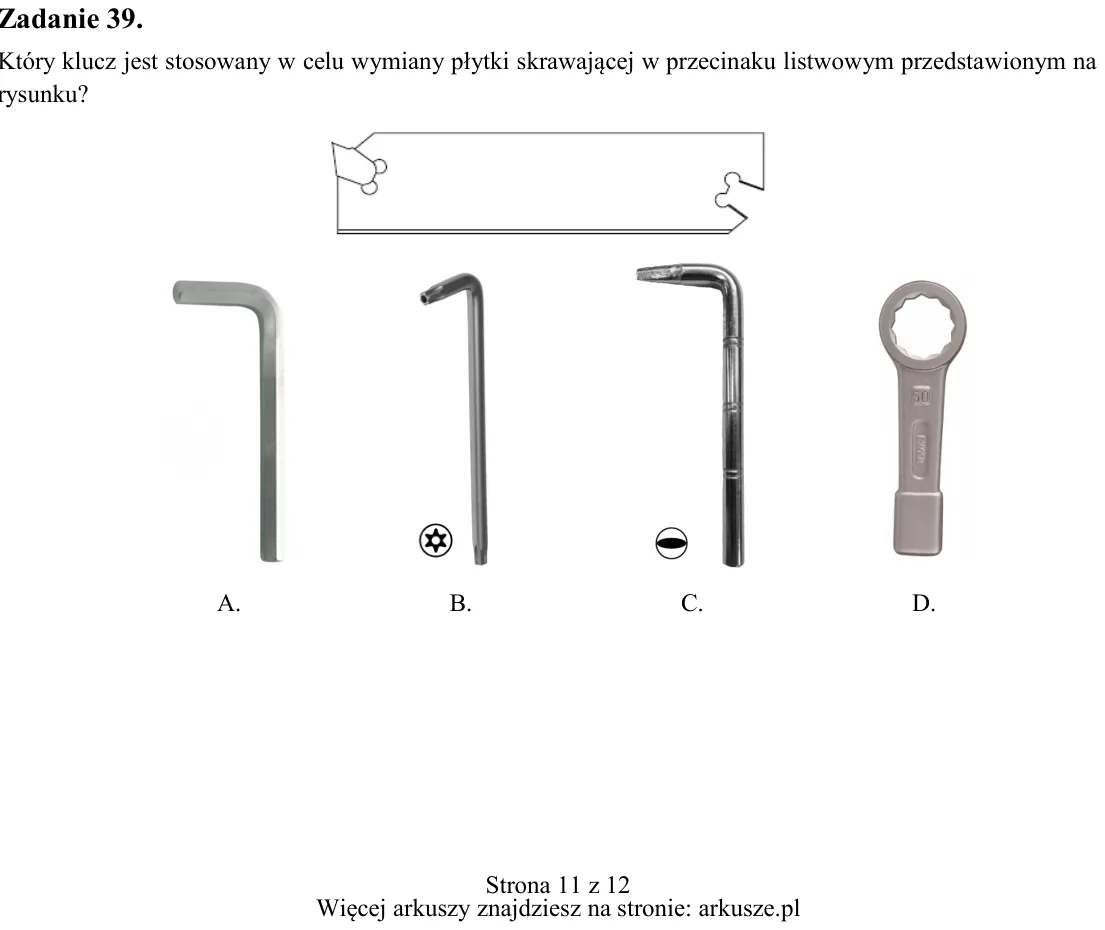

Zadanie 39. Który klucz jest stosowany w celu wymiany płytki skrawającej w przecinaku listwowym przedstawionym na rysunku? A. B. C. D.

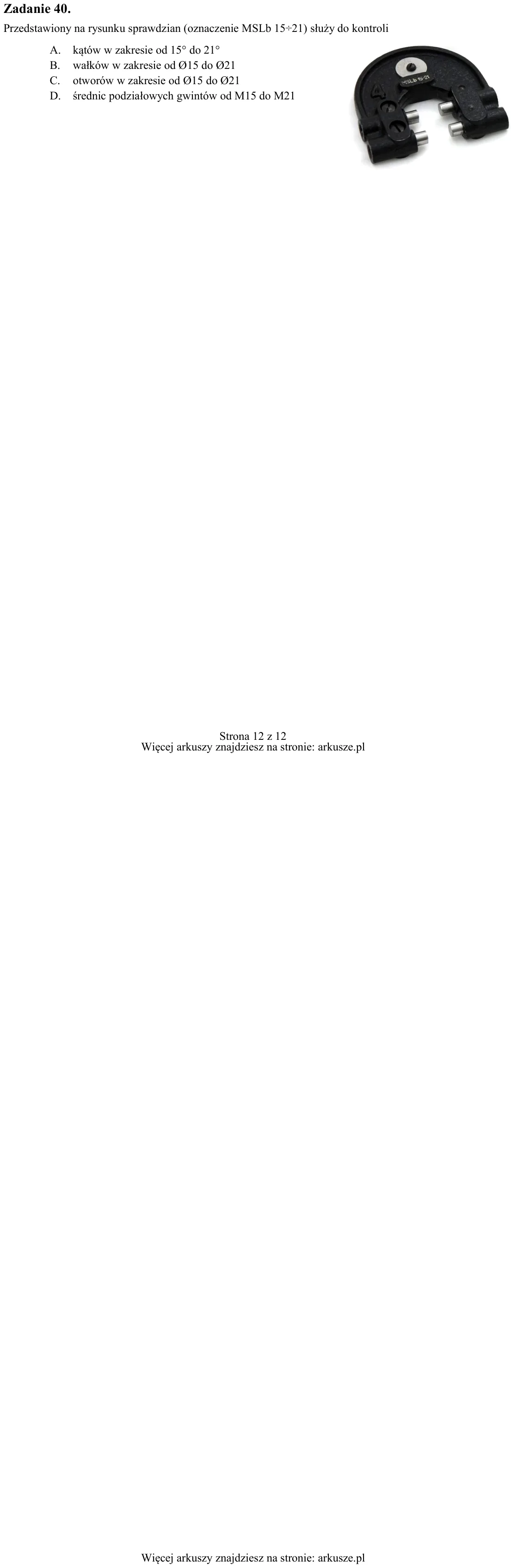

Zadanie 40. Przedstawiony na rysunku sprawdzian (oznaczenie MSLb 15÷21) służy do kontroli A. kątów w zakresie od 15° do 21° B. wałków w zakresie od Ø15 do Ø21 C. otworów w zakresie od Ø15 do Ø21 D. średnic podziałowych g
