M19 · Egzamin zawodowy · czerwiec 2019

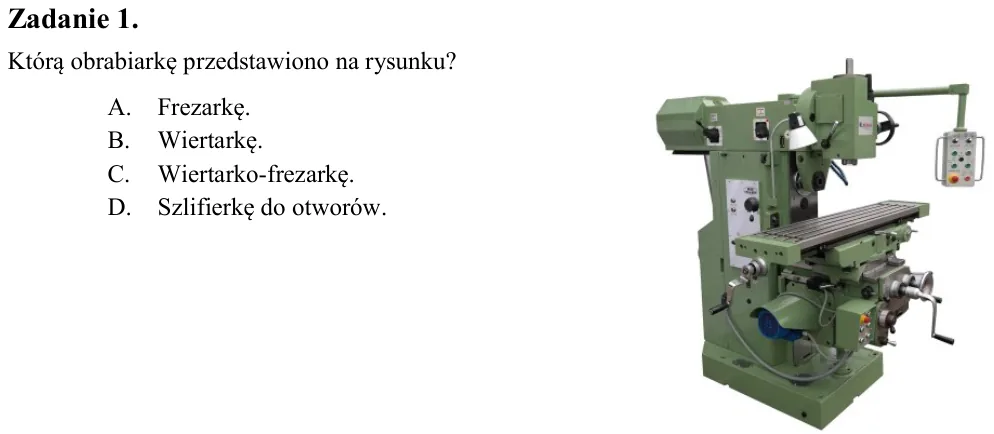

Zadanie 1. Którą obrabiarkę przedstawiono na rysunku? A. Frezarkę. B. Wiertarkę. C. Wiertarko-frezarkę. D. Szlifierkę do otworów.

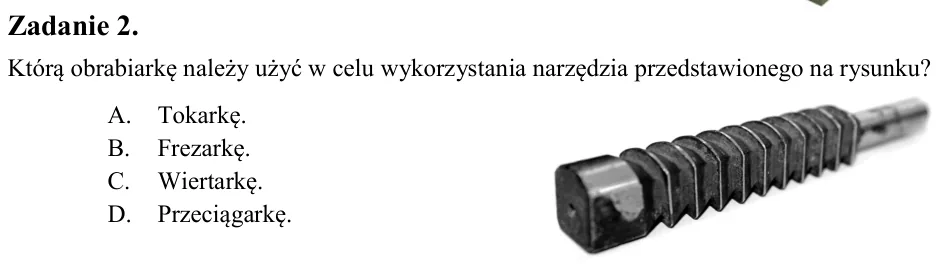

Zadanie 2. Którą obrabiarkę należy użyć w celu wykorzystania narzędzia przedstawionego na rysunku? A. Tokarkę. B. Frezarkę. C. Wiertarkę. D. Przeciągarkę.

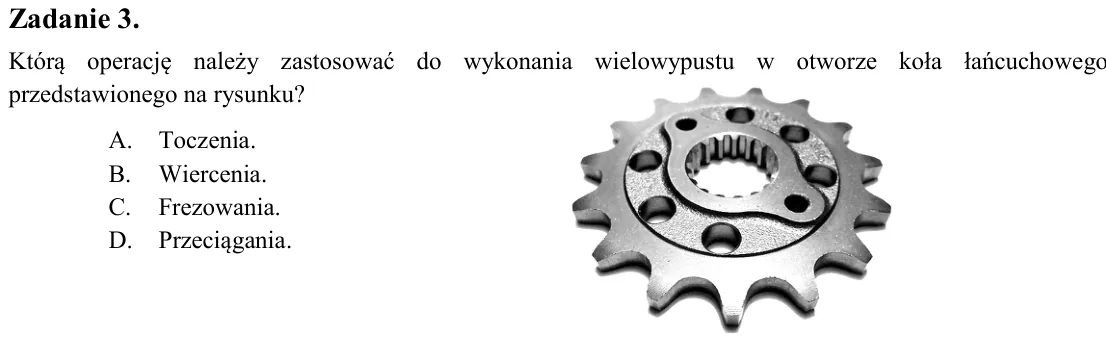

Zadanie 3. Którą operację należy zastosować do wykonania wielowypustu w otworze koła łańcuchowego przedstawionego na rysunku? A. Toczenia. B. Wiercenia. C. Frezowania. D. Przeciągania.

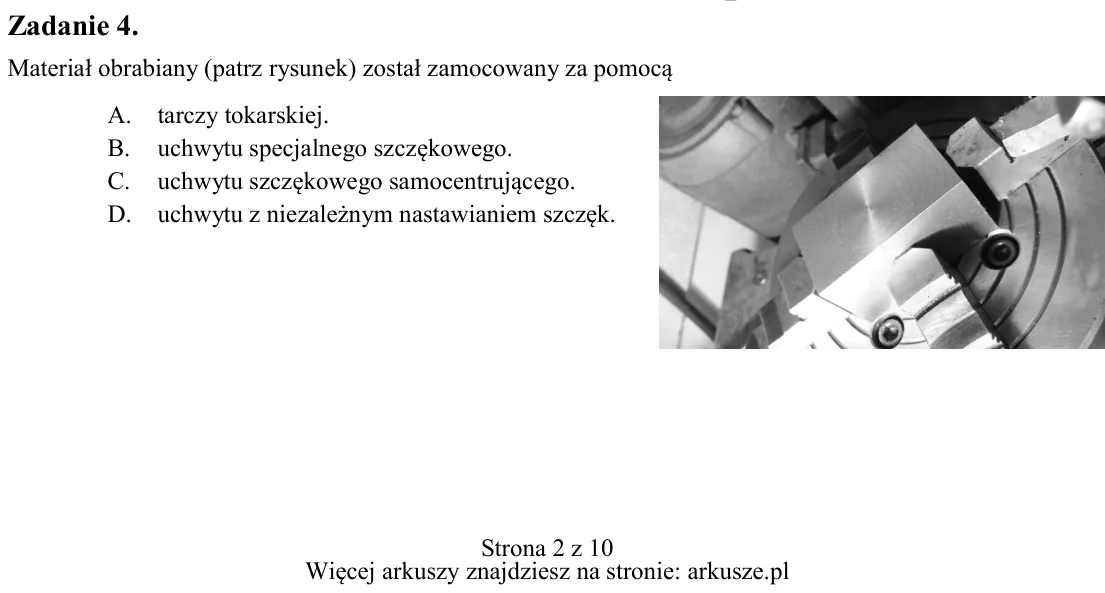

Zadanie 4. Materiał obrabiany (patrz rysunek) został zamocowany za pomocą A. tarczy tokarskiej. B. uchwytu specjalnego szczękowego. C. uchwytu szczękowego samocentrującego. D. uchwytu z niezależnym nastawianiem szczęk.

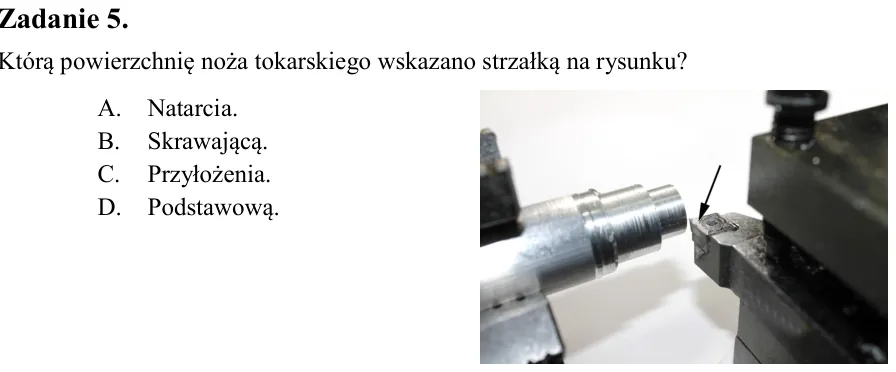

Zadanie 5. Którą powierzchnię noża tokarskiego wskazano strzałką na rysunku? A. Natarcia. B. Skrawającą. C. Przyłożenia. D. Podstawową.

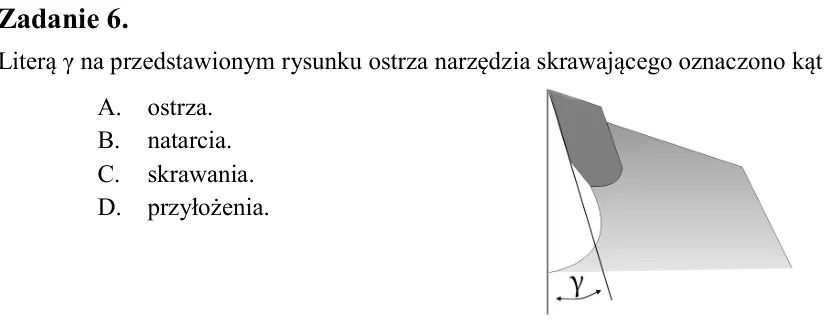

Zadanie 6. Literą γ na przedstawionym rysunku ostrza narzędzia skrawającego oznaczono kąt A. ostrza. B. natarcia. C. skrawania. D. przyłożenia.

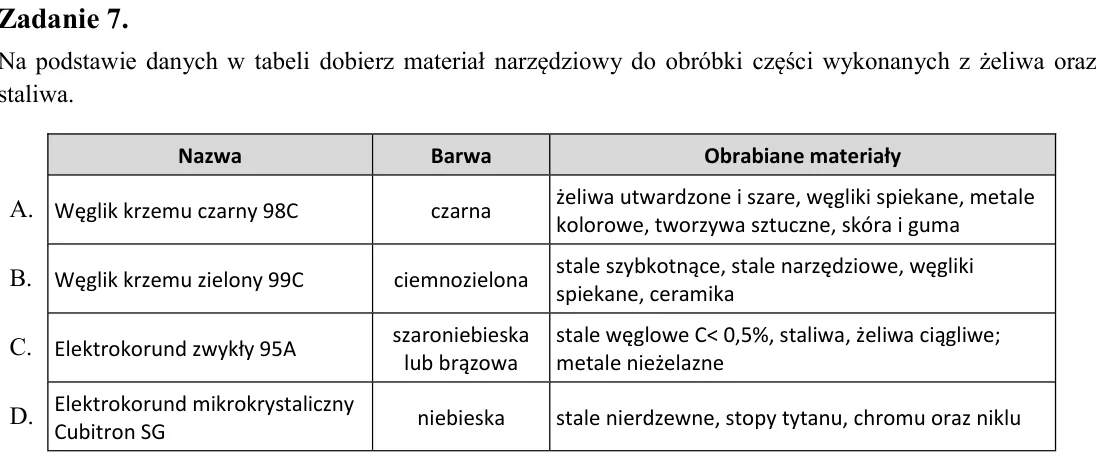

Zadanie 7. Na podstawie danych w tabeli dobierz materiał narzędziowy do obróbki części wykonanych z żeliwa oraz staliwa.

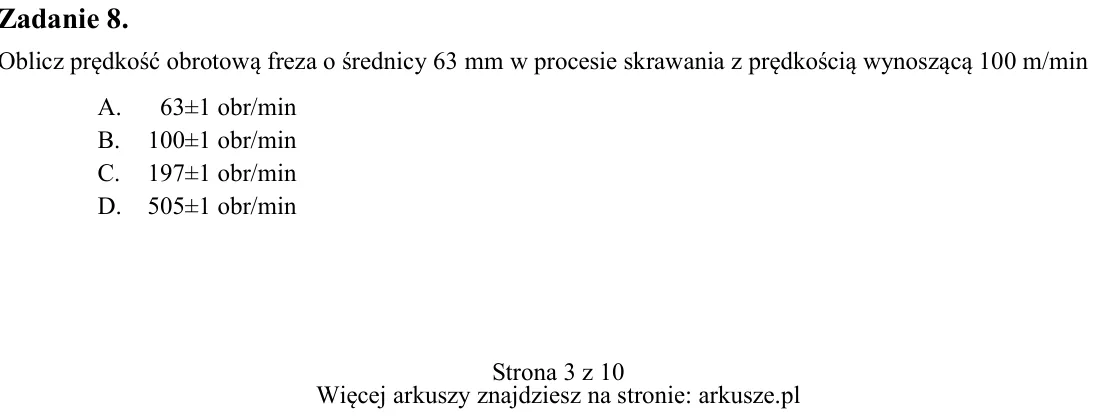

Zadanie 8. Oblicz prędkość obrotową freza o średnicy 63 mm w procesie skrawania z prędkością wynoszącą 100 m/min A. 63±1 obr/min B. 100±1 obr/min C. 197±1 obr/min D. 505±1 obr/min Nazwa Barwa Obrabiane materiały A. Węgli

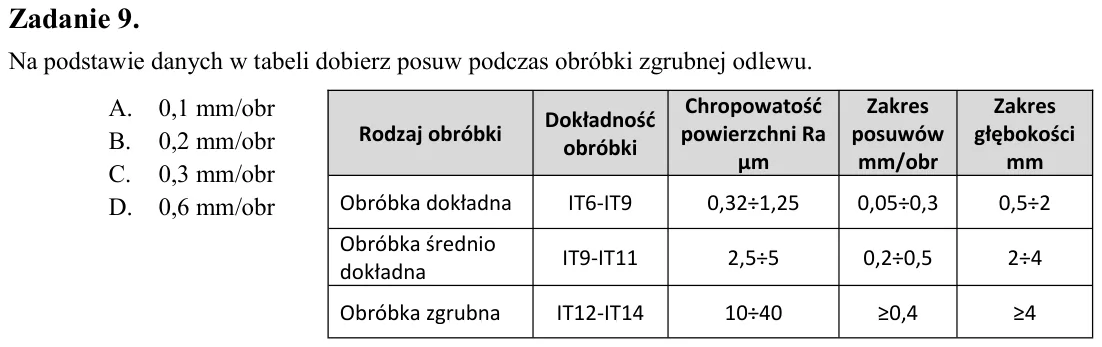

Zadanie 9. Na podstawie danych w tabeli dobierz posuw podczas obróbki zgrubnej odlewu. A. 0,1 mm/obr B. 0,2 mm/obr C. 0,3 mm/obr D. 0,6 mm/obr

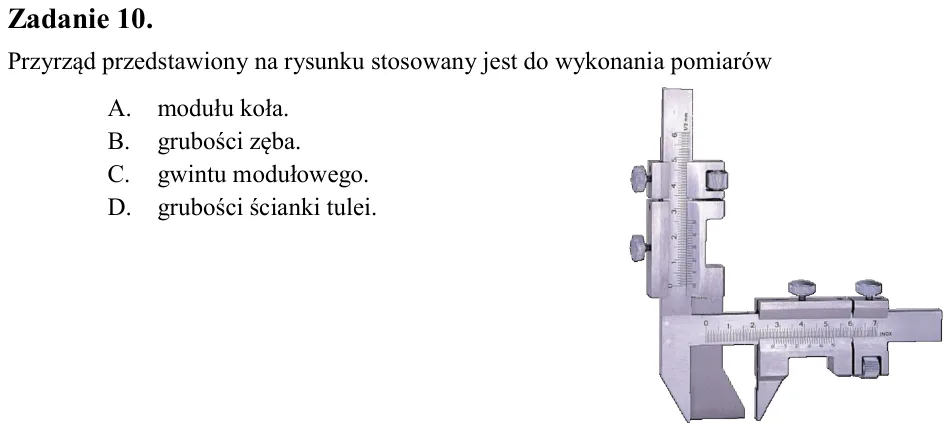

Zadanie 10. Przyrząd przedstawiony na rysunku stosowany jest do wykonania pomiarów A. modułu koła. B. grubości zęba. C. gwintu modułowego. D. grubości ścianki tulei.

Zadanie 11. Zabierak chomątkowy stosuje się do przenoszenia momentu obrotowego na A. tokarce. B. frezarce. C. dłutownicy. D. przeciągarce.

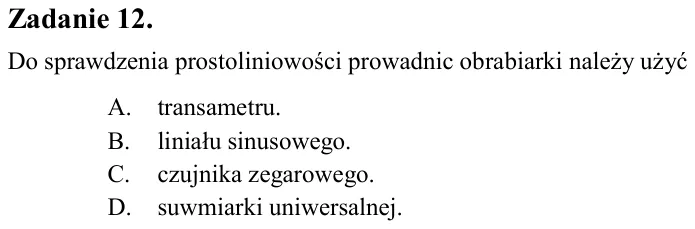

Zadanie 12. Do sprawdzenia prostoliniowości prowadnic obrabiarki należy użyć A. transametru. B. liniału sinusowego. C. czujnika zegarowego. D. suwmiarki uniwersalnej.

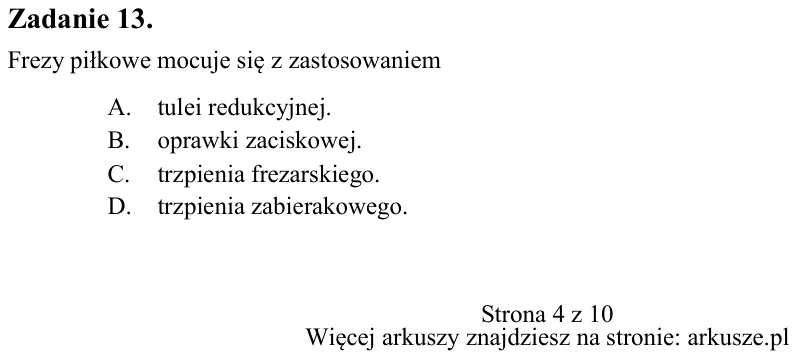

Zadanie 13. Frezy piłkowe mocuje się z zastosowaniem A. tulei redukcyjnej. B. oprawki zaciskowej. C. trzpienia frezarskiego. D. trzpienia zabierakowego. Rodzaj obróbki Dokładność obróbki Chropowatość powierzchni Ra μm Za

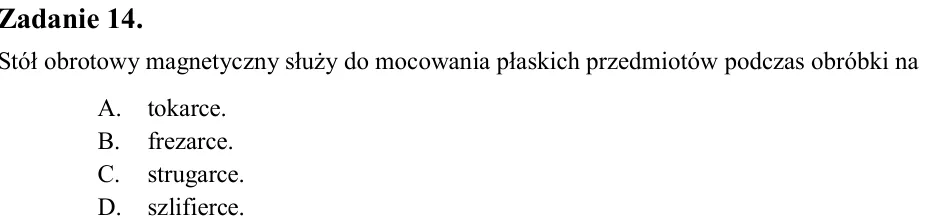

Zadanie 14. Stół obrotowy magnetyczny służy do mocowania płaskich przedmiotów podczas obróbki na A. tokarce. B. frezarce. C. strugarce. D. szlifierce.

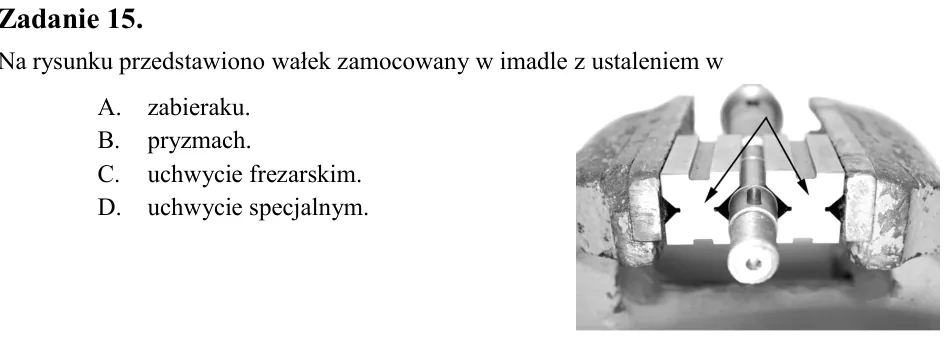

Zadanie 15. Na rysunku przedstawiono wałek zamocowany w imadle z ustaleniem w A. zabieraku. B. pryzmach. C. uchwycie frezarskim. D. uchwycie specjalnym.

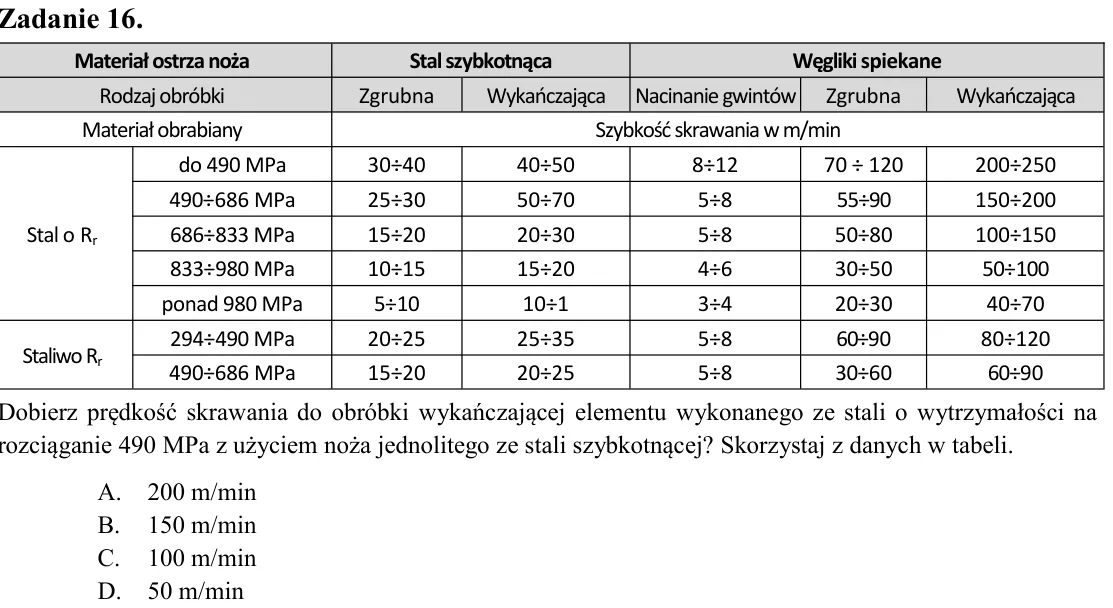

Zadanie 16. Dobierz prędkość skrawania do obróbki wykańczającej elementu wykonanego ze stali o wytrzymałości na rozciąganie 490 MPa z użyciem noża jednolitego ze stali szybkotnącej? Skorzystaj z danych w tabeli. A. 200 m

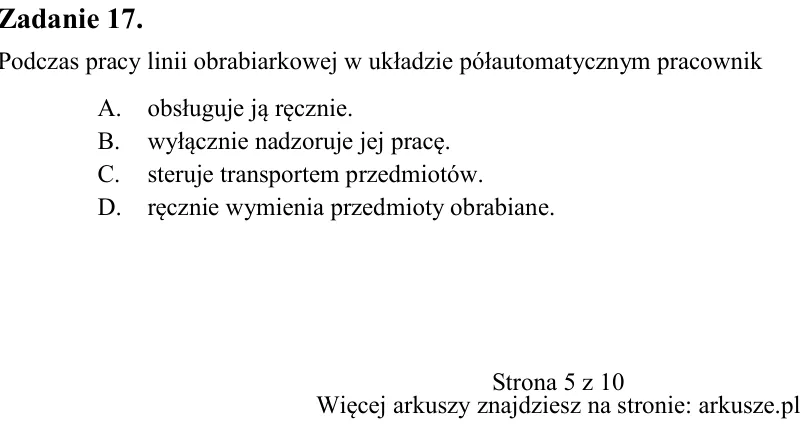

Zadanie 17. Podczas pracy linii obrabiarkowej w układzie półautomatycznym pracownik A. obsługuje ją ręcznie. B. wyłącznie nadzoruje jej pracę. C. steruje transportem przedmiotów. D. ręcznie wymienia przedmioty obrabiane.

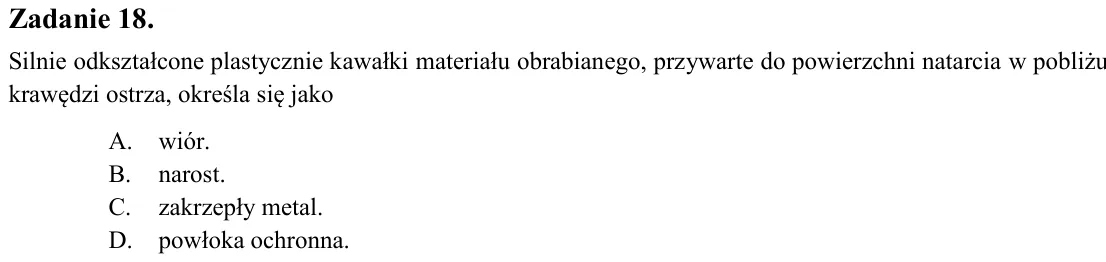

Zadanie 18. Silnie odkształcone plastycznie kawałki materiału obrabianego, przywarte do powierzchni natarcia w pobliżu krawędzi ostrza, określa się jako A. wiór. B. narost. C. zakrzepły metal. D. powłoka ochronna.

Zadanie 19. Noże strugarskie mocuje się w A. imaku. B. imadle. C. oprawce. D. uchwycie.

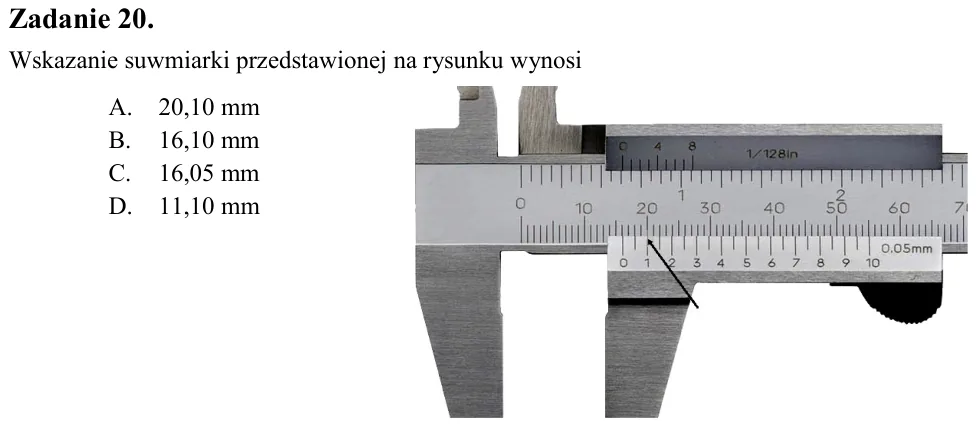

Zadanie 20. Wskazanie suwmiarki przedstawionej na rysunku wynosi A. 20,10 mm B. 16,10 mm C. 16,05 mm D. 11,10 mm

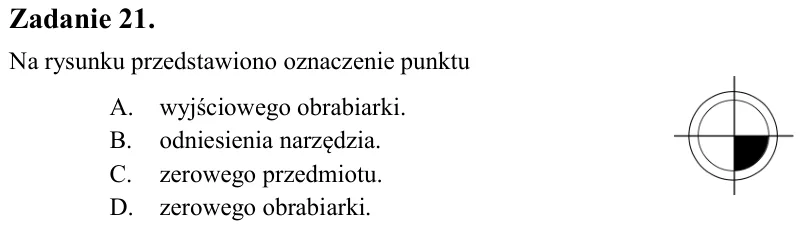

Zadanie 21. Na rysunku przedstawiono oznaczenie punktu A. wyjściowego obrabiarki. B. odniesienia narzędzia. C. zerowego przedmiotu. D. zerowego obrabiarki.

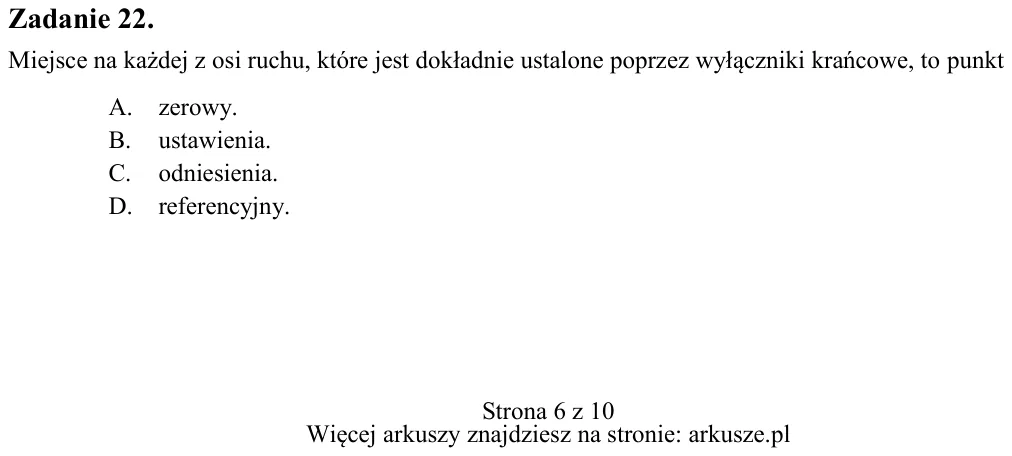

Zadanie 22. Miejsce na każdej z osi ruchu, które jest dokładnie ustalone poprzez wyłączniki krańcowe, to punkt A. zerowy. B. ustawienia. C. odniesienia. D. referencyjny.

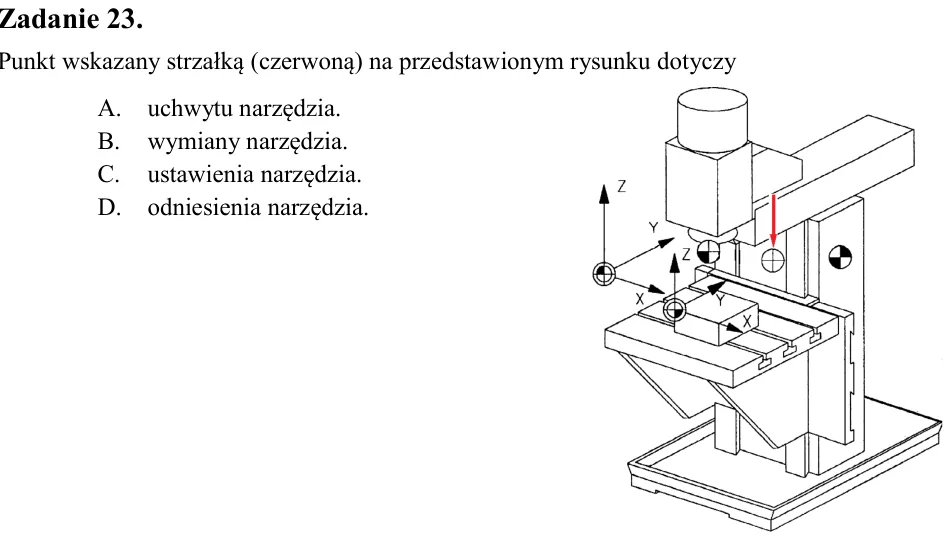

Zadanie 23. Punkt wskazany strzałką (czerwoną) na przedstawionym rysunku dotyczy A. uchwytu narzędzia. B. wymiany narzędzia. C. ustawienia narzędzia. D. odniesienia narzędzia.

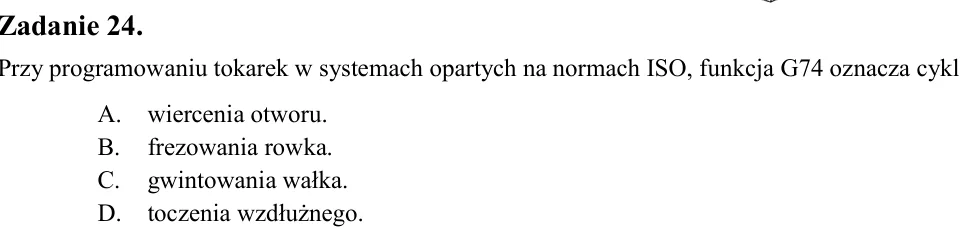

Zadanie 24. Przy programowaniu tokarek w systemach opartych na normach ISO, funkcja G74 oznacza cykl A. wiercenia otworu. B. frezowania rowka. C. gwintowania wałka. D. toczenia wzdłużnego.

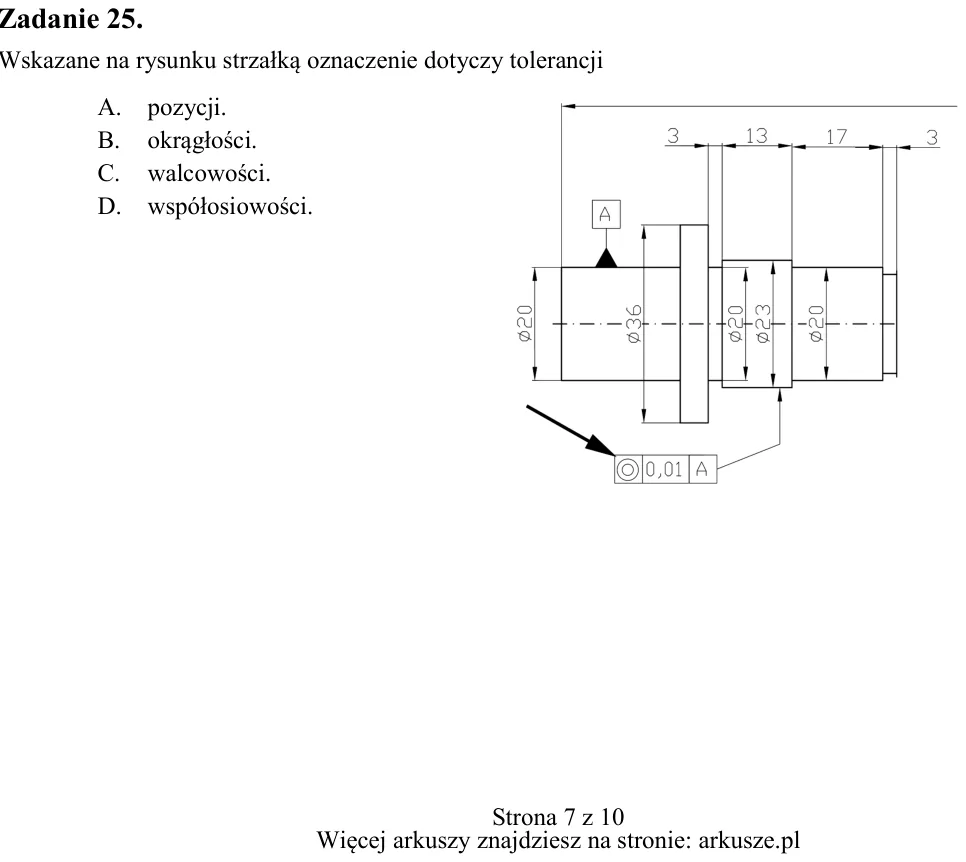

Zadanie 25. Wskazane na rysunku strzałką oznaczenie dotyczy tolerancji A. pozycji. B. okrągłości. C. walcowości. D. współosiowości.

Zadanie 26. W celu pozycjonowania inkrementalnego należy użyć funkcji A. G41 B. G61 C. G91 D. G71

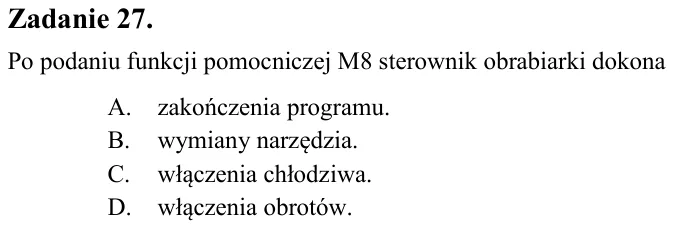

Zadanie 27. Po podaniu funkcji pomocniczej M8 sterownik obrabiarki dokona A. zakończenia programu. B. wymiany narzędzia. C. włączenia chłodziwa. D. włączenia obrotów.

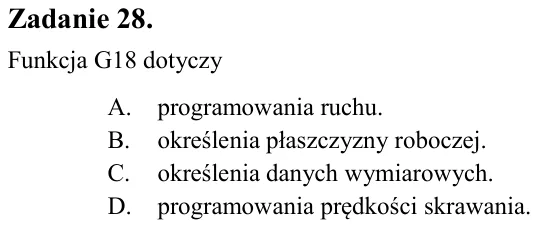

Zadanie 28. Funkcja G18 dotyczy A. programowania ruchu. B. określenia płaszczyzny roboczej. C. określenia danych wymiarowych. D. programowania prędkości skrawania.

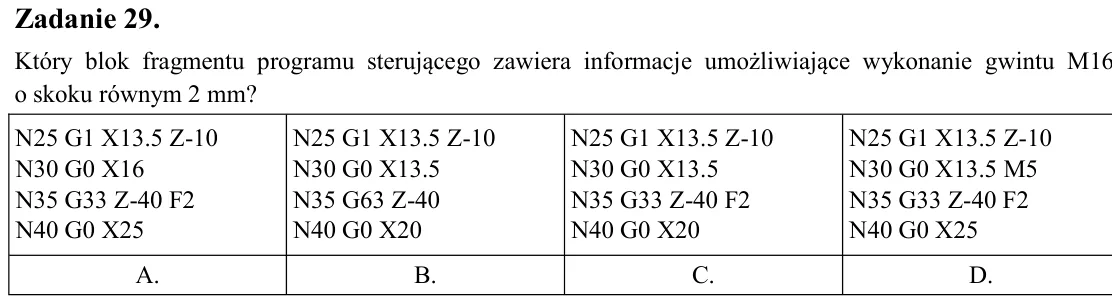

Zadanie 29. Który blok fragmentu programu sterującego zawiera informacje umożliwiające wykonanie gwintu M16 o skoku równym 2 mm?

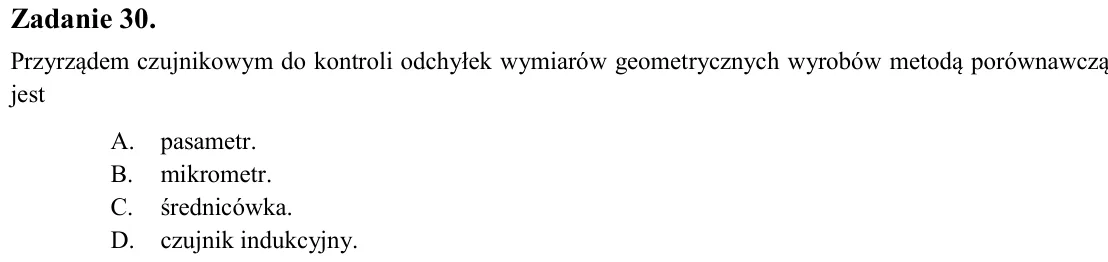

Zadanie 30. Przyrządem czujnikowym do kontroli odchyłek wymiarów geometrycznych wyrobów metodą porównawczą jest A. pasametr. B. mikrometr. C. średnicówka. D. czujnik indukcyjny.

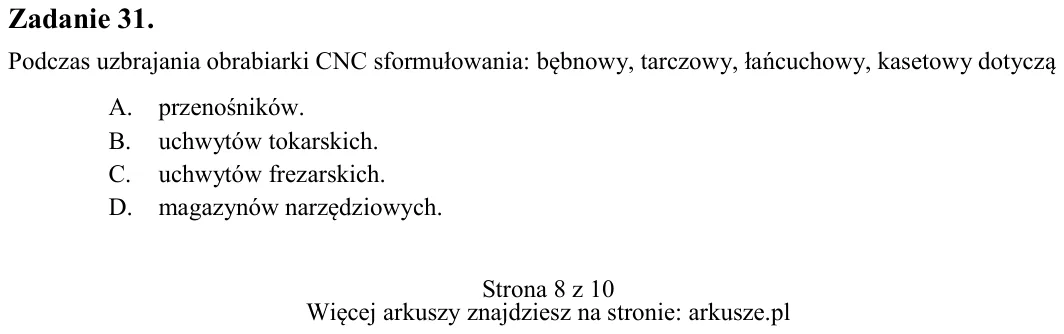

Zadanie 31. Podczas uzbrajania obrabiarki CNC sformułowania: bębnowy, tarczowy, łańcuchowy, kasetowy dotyczą A. przenośników. B. uchwytów tokarskich. C. uchwytów frezarskich. D. magazynów narzędziowych. N25 G1 X13.5 Z-10

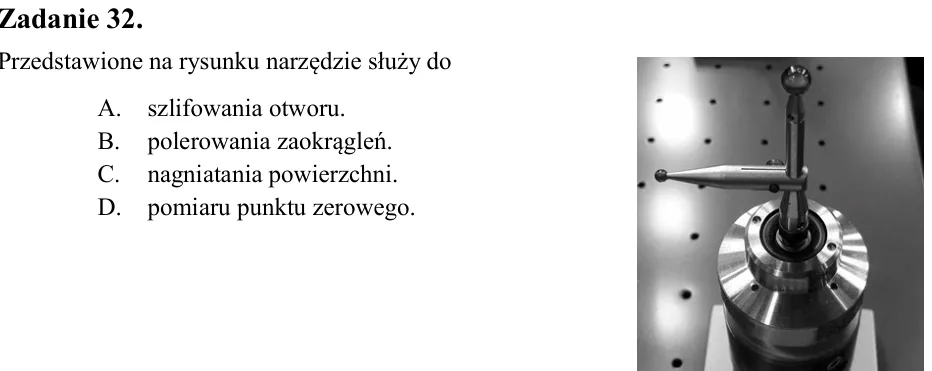

Zadanie 32. Przedstawione na rysunku narzędzie służy do A. szlifowania otworu. B. polerowania zaokrągleń. C. nagniatania powierzchni. D. pomiaru punktu zerowego.

Zadanie 33. Bloki programu sterowania mogą być wprowadzane do sterownika w trybie pracy A. REF B. JOG C. TNC D. MDI

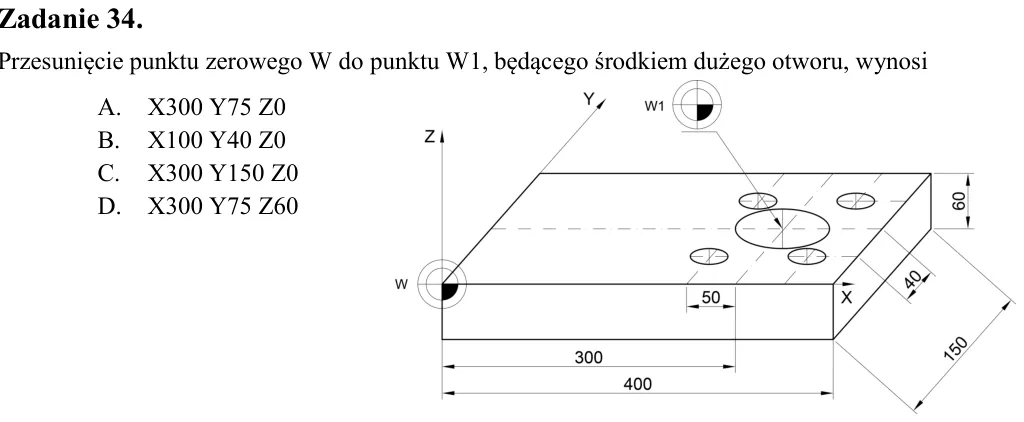

Zadanie 34. Przesunięcie punktu zerowego W do punktu W1, będącego środkiem dużego otworu, wynosi A. X300 Y75 Z0 B. X100 Y40 Z0 C. X300 Y150 Z0 D. X300 Y75 Z60

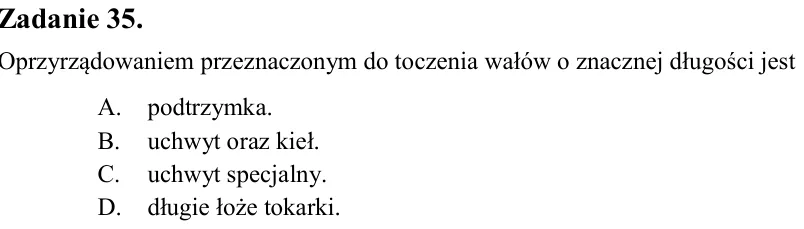

Zadanie 35. Oprzyrządowaniem przeznaczonym do toczenia wałów o znacznej długości jest A. podtrzymka. B. uchwyt oraz kieł. C. uchwyt specjalny. D. długie łoże tokarki.

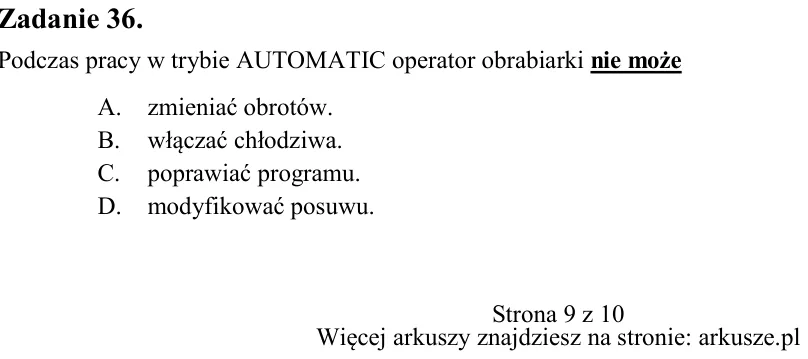

Zadanie 36. Podczas pracy w trybie AUTOMATIC operator obrabiarki nie może A. zmieniać obrotów. B. włączać chłodziwa. C. poprawiać programu. D. modyfikować posuwu.

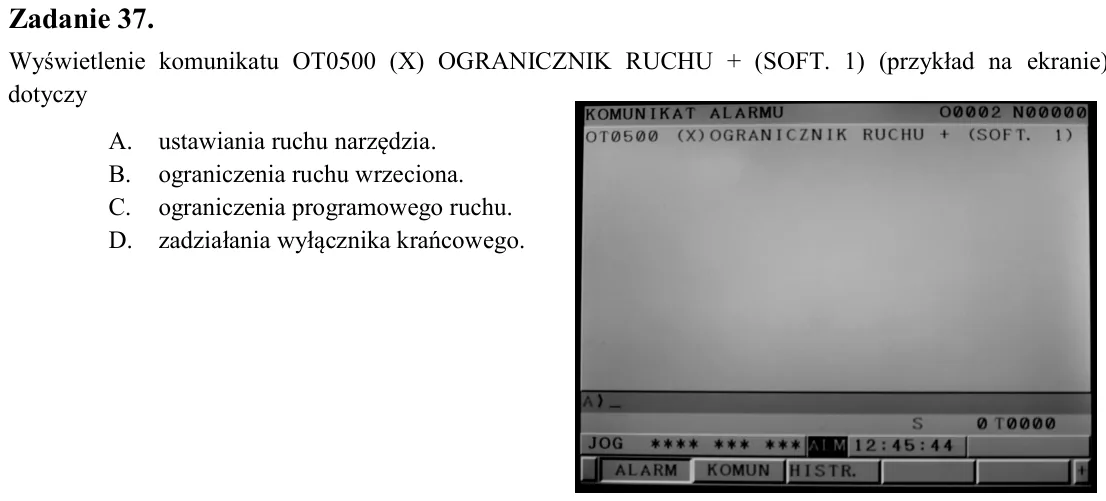

Zadanie 37. Wyświetlenie komunikatu OT0500 (X) OGRANICZNIK RUCHU + (SOFT. 1) (przykład na ekranie) dotyczy A. ustawiania ruchu narzędzia. B. ograniczenia ruchu wrzeciona. C. ograniczenia programowego ruchu. D. zadziałani

Zadanie 38. Która z metod pomiaru nie należy do bezpośredniej oceny stanu ostrza? A. Optyczna. B. Dotykowa. C. Akustyczna. D. Elektrooporowa.

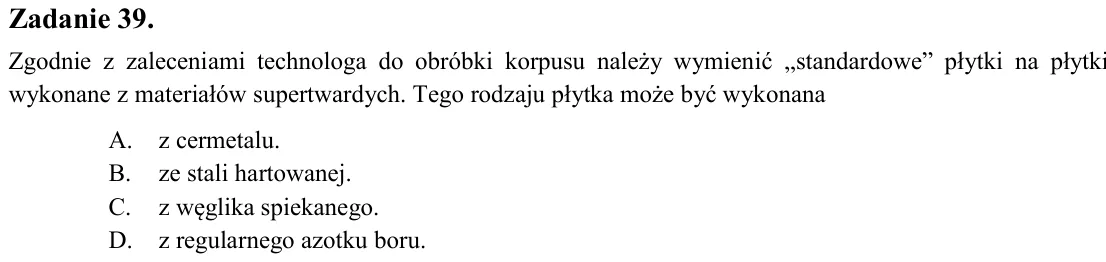

Zadanie 39. Zgodnie z zaleceniami technologa do obróbki korpusu należy wymienić „standardowe” płytki na płytki wykonane z materiałów supertwardych. Tego rodzaju płytka może być wykonana A. z cermetalu. B. ze stali hartow

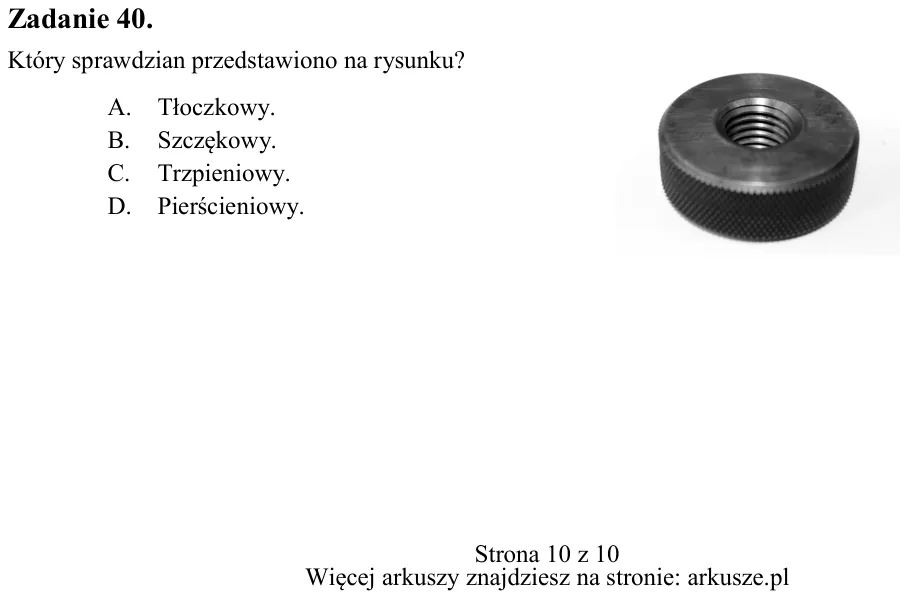

Zadanie 40. Który sprawdzian przedstawiono na rysunku? A. Tłoczkowy. B. Szczękowy. C. Trzpieniowy. D. Pierścieniowy.
