M19 · Egzamin zawodowy · styczeń 2019

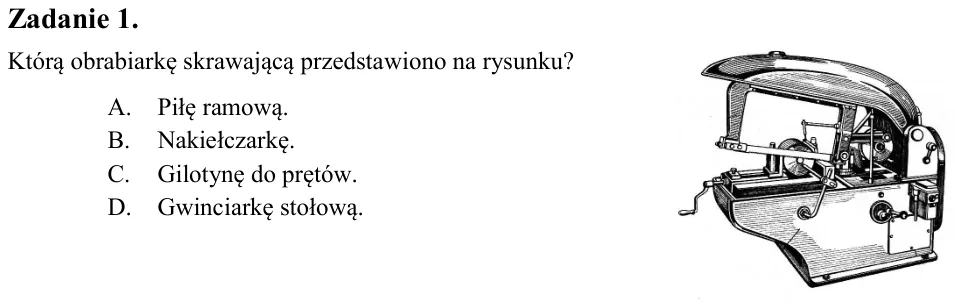

Zadanie 1. Którą obrabiarkę skrawającą przedstawiono na rysunku? A. Piłę ramową. B. Nakiełczarkę. C. Gilotynę do prętów. D. Gwinciarkę stołową.

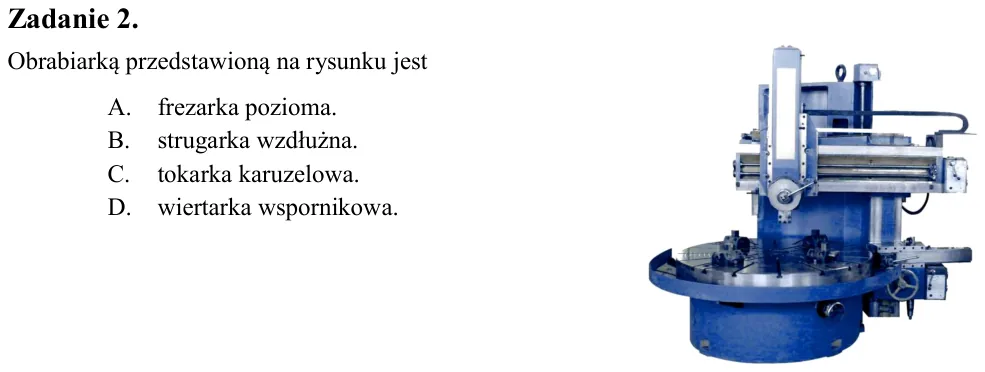

Zadanie 2. Obrabiarką przedstawioną na rysunku jest A. frezarka pozioma. B. strugarka wzdłużna. C. tokarka karuzelowa. D. wiertarka wspornikowa.

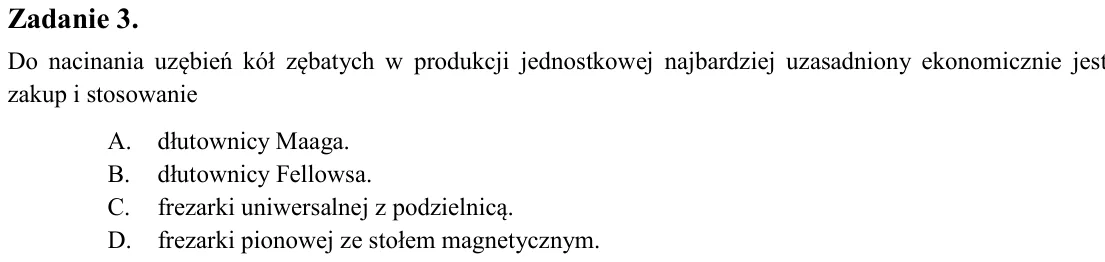

Zadanie 3. Do nacinania uzębień kół zębatych w produkcji jednostkowej najbardziej uzasadniony ekonomicznie jest zakup i stosowanie A. dłutownicy Maaga. B. dłutownicy Fellowsa. C. frezarki uniwersalnej z podzielnicą. D. f

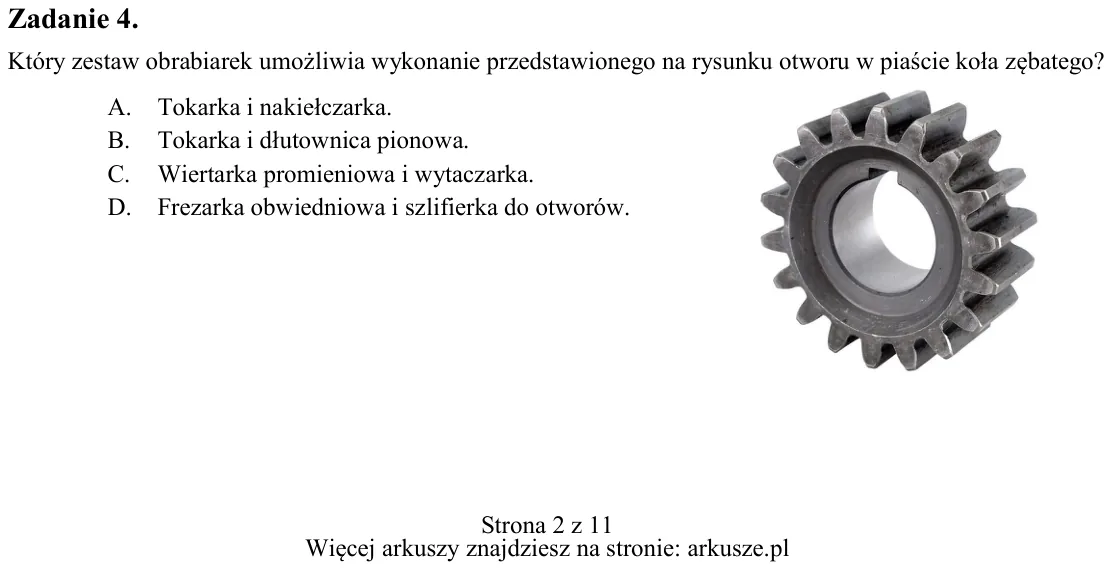

Zadanie 4. Który zestaw obrabiarek umożliwia wykonanie przedstawionego na rysunku otworu w piaście koła zębatego? A. Tokarka i nakiełczarka. B. Tokarka i dłutownica pionowa. C. Wiertarka promieniowa i wytaczarka. D. Frez

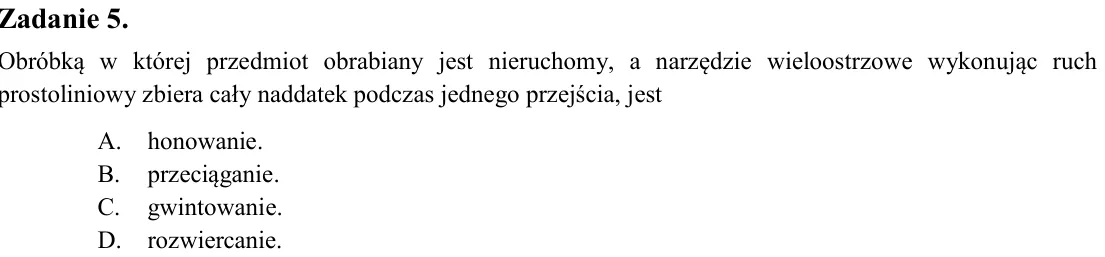

Zadanie 5. Obróbką w której przedmiot obrabiany jest nieruchomy, a narzędzie wieloostrzowe wykonując ruch prostoliniowy zbiera cały naddatek podczas jednego przejścia, jest A. honowanie. B. przeciąganie. C. gwintowanie.

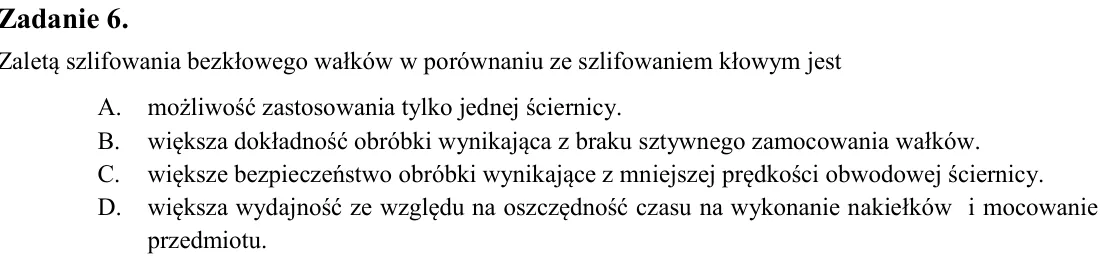

Zadanie 6. Zaletą szlifowania bezkłowego wałków w porównaniu ze szlifowaniem kłowym jest A. możliwość zastosowania tylko jednej ściernicy. B. większa dokładność obróbki wynikająca z braku sztywnego zamocowania wałków. C.

Zadanie 7. Który z przedstawionych symboli graficznych jest oznaczeniem zabieraka stałego?

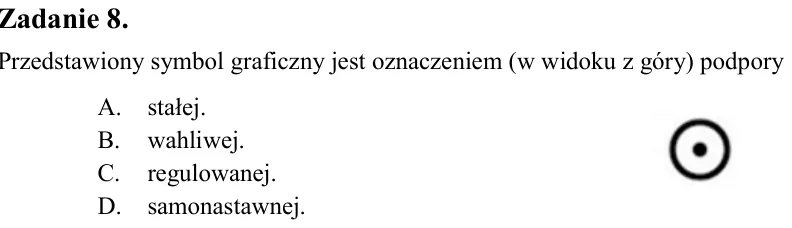

Zadanie 8. Przedstawiony symbol graficzny jest oznaczeniem (w widoku z góry) podpory A. stałej. B. wahliwej. C. regulowanej. D. samonastawnej.

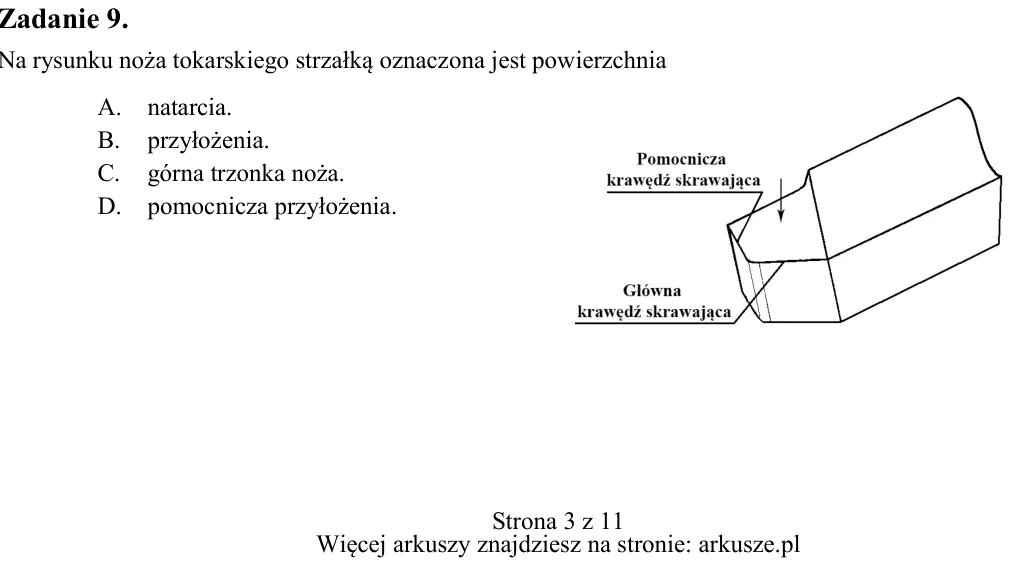

Zadanie 9. Na rysunku noża tokarskiego strzałką oznaczona jest powierzchnia A. natarcia. B. przyłożenia. C. górna trzonka noża. D. pomocnicza przyłożenia. A. B. C. D.

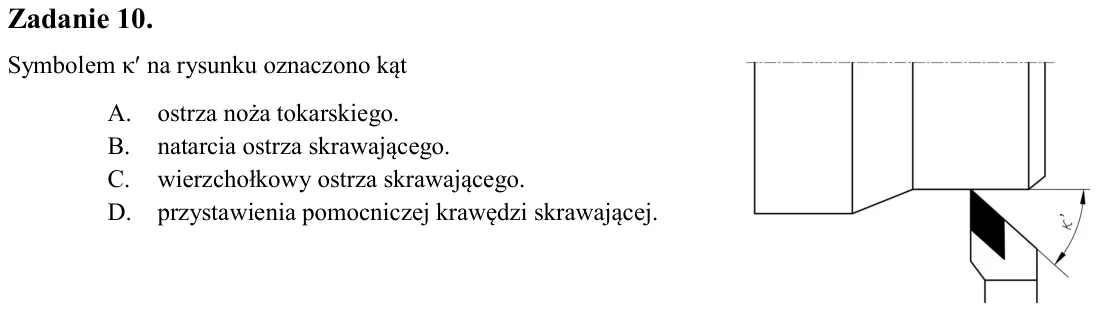

Zadanie 10. Symbolem κ na rysunku oznaczono kąt A. ostrza noża tokarskiego. B. natarcia ostrza skrawającego. C. wierzchołkowy ostrza skrawającego. D. przystawienia pomocniczej krawędzi skrawającej.

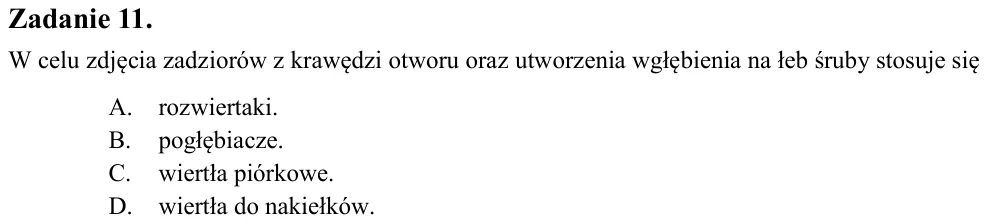

Zadanie 11. W celu zdjęcia zadziorów z krawędzi otworu oraz utworzenia wgłębienia na łeb śruby stosuje się A. rozwiertaki. B. pogłębiacze. C. wiertła piórkowe. D. wiertła do nakiełków.

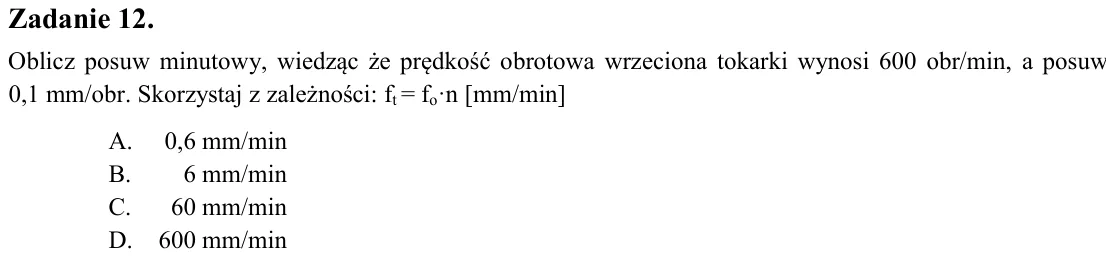

Zadanie 12. Oblicz posuw minutowy, wiedząc że prędkość obrotowa wrzeciona tokarki wynosi 600 obr/min, a posuw 0,1 mm/obr. Skorzystaj z zależności: ft = fo·n [mm/min] A. 0,6 mm/min B. 6 mm/min C. 60 mm/min D. 600 mm/min

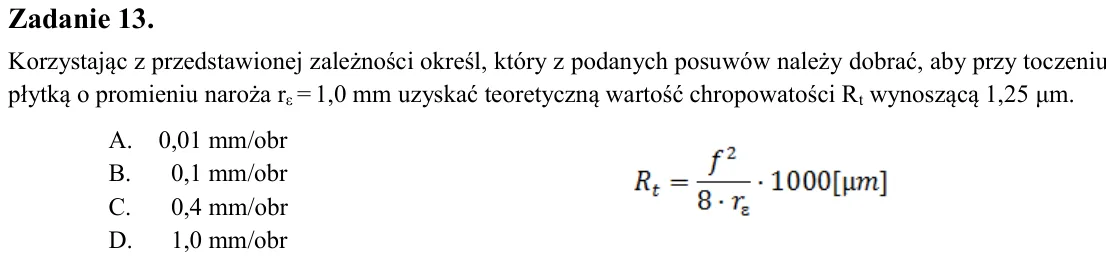

Zadanie 13. Korzystając z przedstawionej zależności określ, który z podanych posuwów należy dobrać, aby przy toczeniu płytką o promieniu naroża rε = 1,0 mm uzyskać teoretyczną wartość chropowatości Rt wynoszącą 1,25 μm.

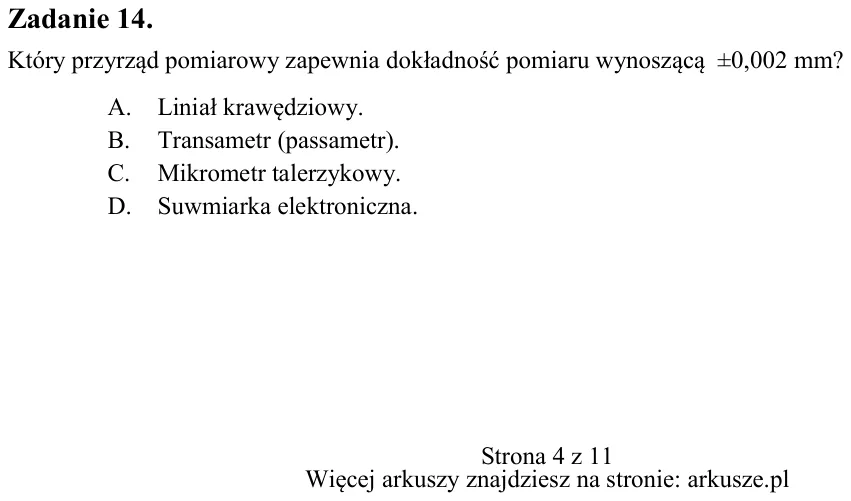

Zadanie 14. Który przyrząd pomiarowy zapewnia dokładność pomiaru wynoszącą ±0,002 mm? A. Liniał krawędziowy. B. Transametr (passametr). C. Mikrometr talerzykowy. D. Suwmiarka elektroniczna.

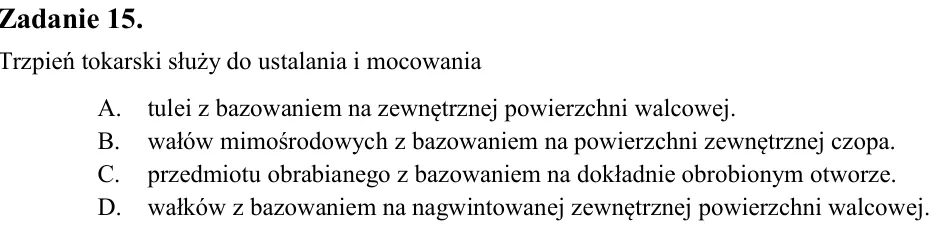

Zadanie 15. Trzpień tokarski służy do ustalania i mocowania A. tulei z bazowaniem na zewnętrznej powierzchni walcowej. B. wałów mimośrodowych z bazowaniem na powierzchni zewnętrznej czopa. C. przedmiotu obrabianego z baz

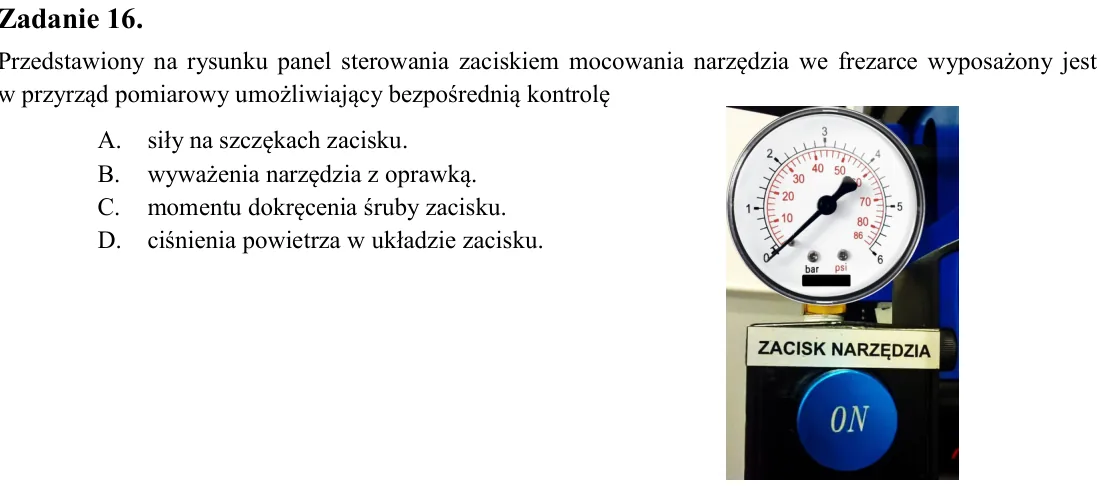

Zadanie 16. Przedstawiony na rysunku panel sterowania zaciskiem mocowania narzędzia we frezarce wyposażony jest w przyrząd pomiarowy umożliwiający bezpośrednią kontrolę A. siły na szczękach zacisku. B. wyważenia narzędzi

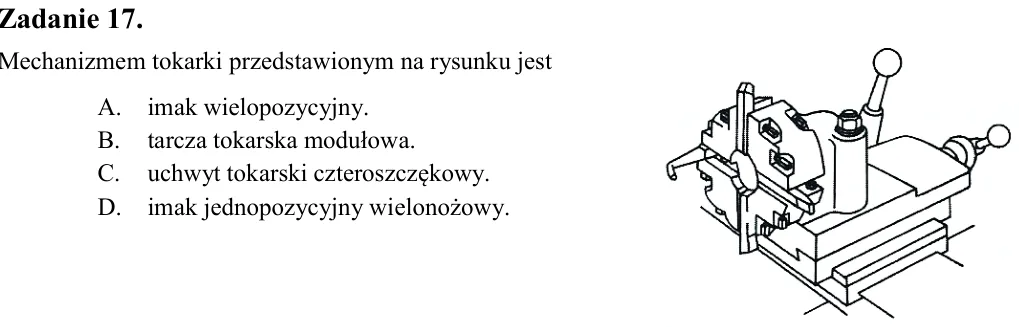

Zadanie 17. Mechanizmem tokarki przedstawionym na rysunku jest A. imak wielopozycyjny. B. tarcza tokarska modułowa. C. uchwyt tokarski czteroszczękowy. D. imak jednopozycyjny wielonożowy.

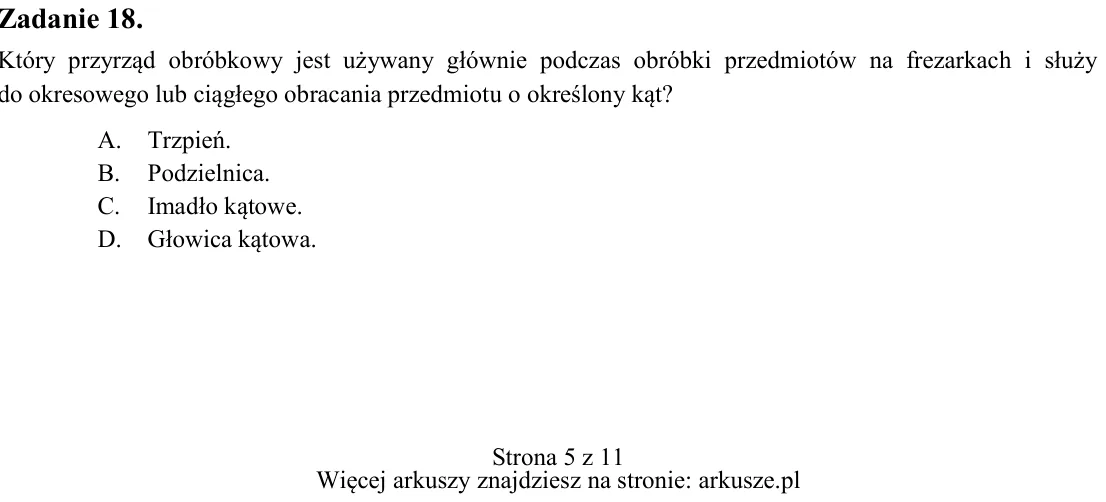

Zadanie 18. Który przyrząd obróbkowy jest używany głównie podczas obróbki przedmiotów na frezarkach i służy do okresowego lub ciągłego obracania przedmiotu o określony kąt? A. Trzpień. B. Podzielnica. C. Imadło kątowe. D

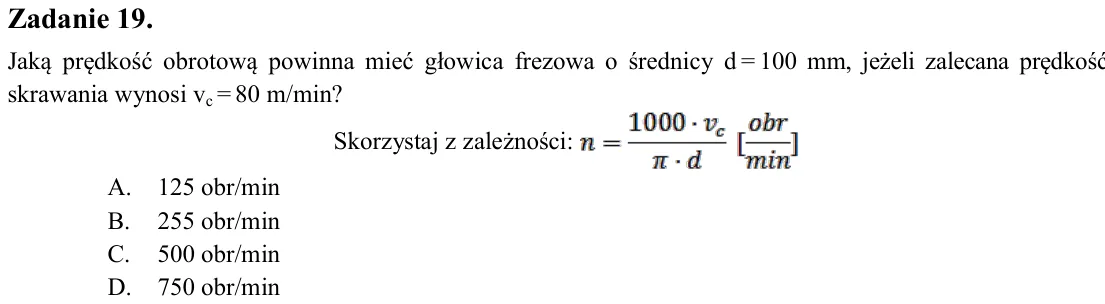

Zadanie 19. Jaką prędkość obrotową powinna mieć głowica frezowa o średnicy d = 100 mm, jeżeli zalecana prędkość skrawania wynosi vc = 80 m/min? Skorzystaj z zależności: A. 125 obr/min B. 255 obr/min C. 500 obr/min D. 750

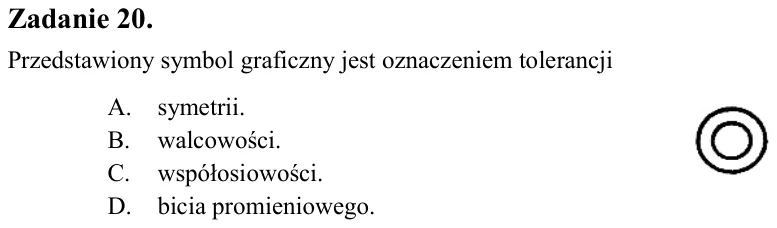

Zadanie 20. Przedstawiony symbol graficzny jest oznaczeniem tolerancji A. symetrii. B. walcowości. C. współosiowości. D. bicia promieniowego.

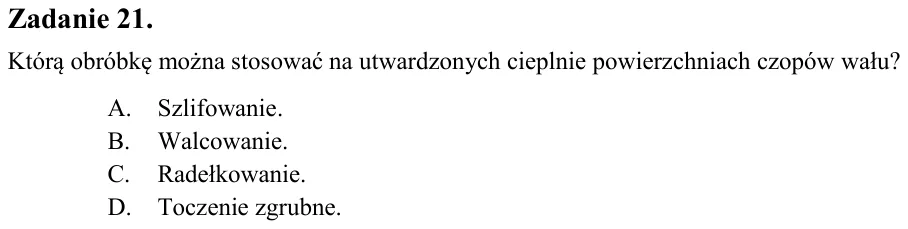

Zadanie 21. Którą obróbkę można stosować na utwardzonych cieplnie powierzchniach czopów wału? A. Szlifowanie. B. Walcowanie. C. Radełkowanie. D. Toczenie zgrubne.

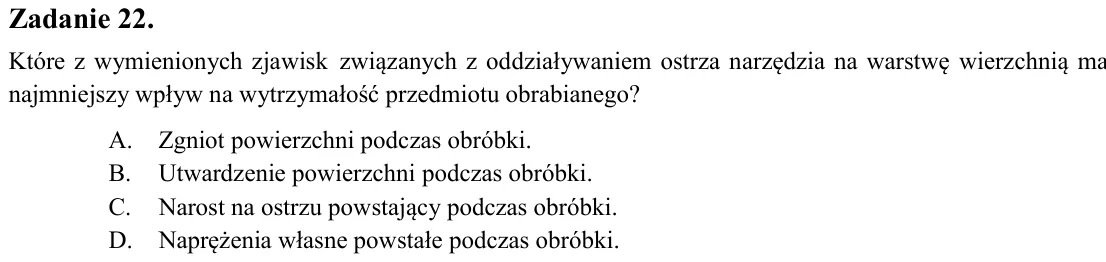

Zadanie 22. Które z wymienionych zjawisk związanych z oddziaływaniem ostrza narzędzia na warstwę wierzchnią ma najmniejszy wpływ na wytrzymałość przedmiotu obrabianego? A. Zgniot powierzchni podczas obróbki. B. Utwardzen

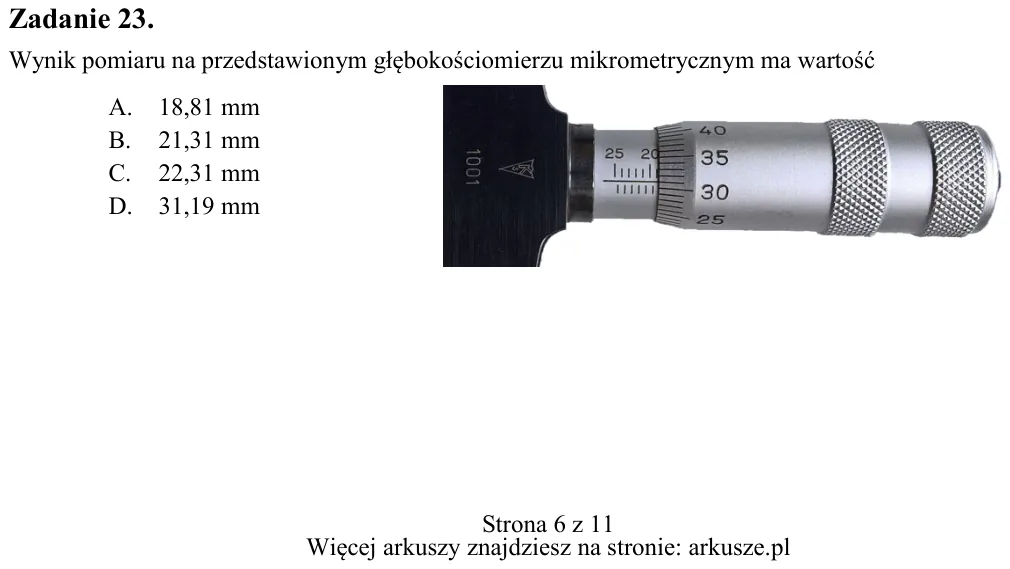

Zadanie 23. Wynik pomiaru na przedstawionym głębokościomierzu mikrometrycznym ma wartość A. 18,81 mm B. 21,31 mm C. 22,31 mm D. 31,19 mm

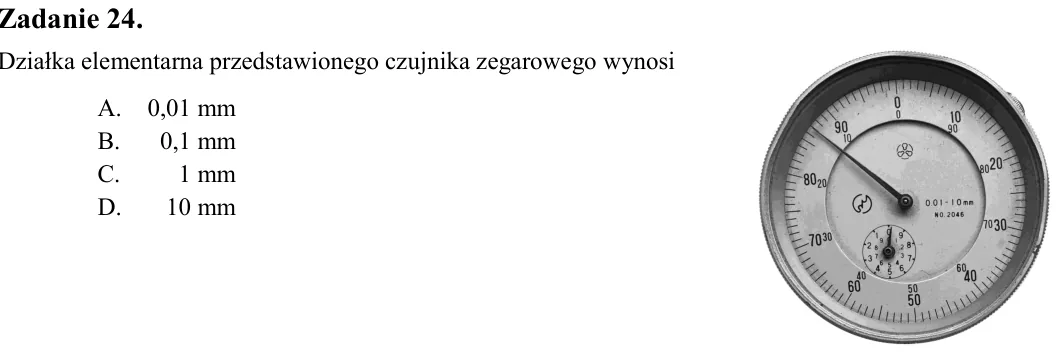

Zadanie 24. Działka elementarna przedstawionego czujnika zegarowego wynosi A. 0,01 mm B. 0,1 mm C. 1 mm D. 10 mm

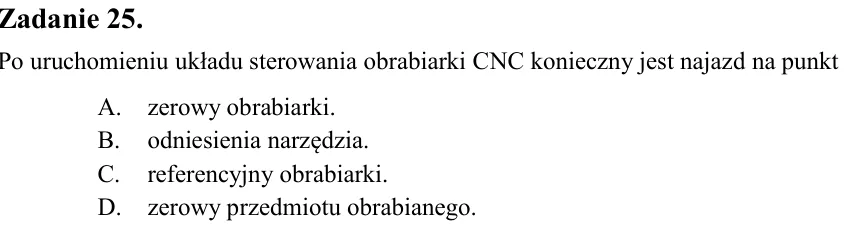

Zadanie 25. Po uruchomieniu układu sterowania obrabiarki CNC konieczny jest najazd na punkt A. zerowy obrabiarki. B. odniesienia narzędzia. C. referencyjny obrabiarki. D. zerowy przedmiotu obrabianego.

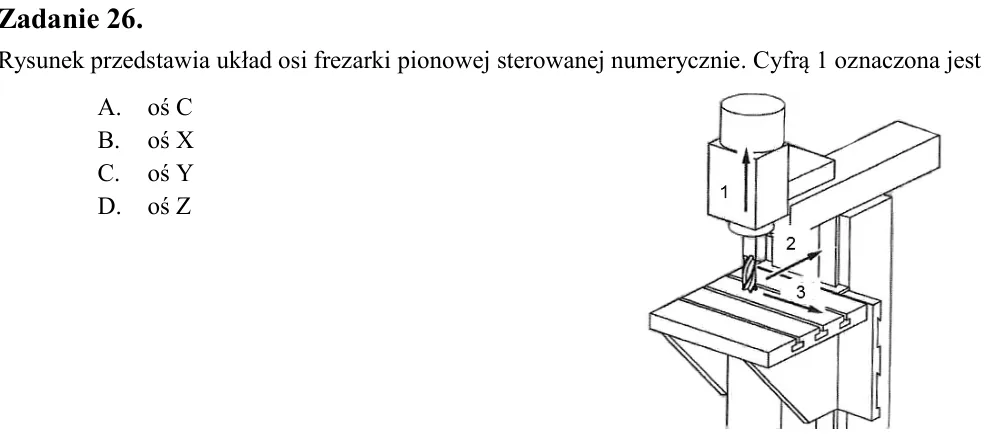

Zadanie 26. Rysunek przedstawia układ osi frezarki pionowej sterowanej numerycznie. Cyfrą 1 oznaczona jest A. oś C B. oś X C. oś Y D. oś Z

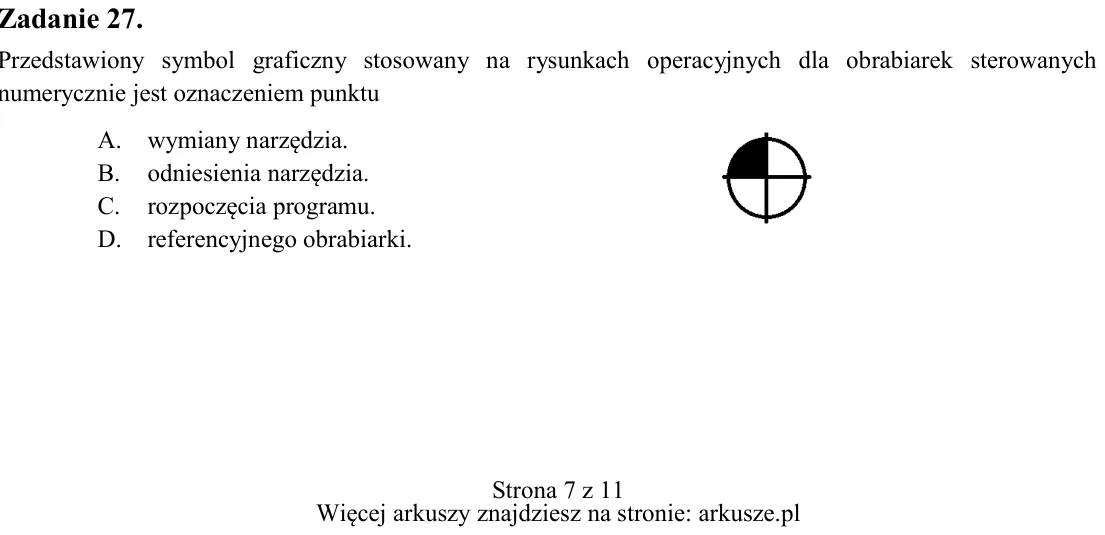

Zadanie 27. Przedstawiony symbol graficzny stosowany na rysunkach operacyjnych dla obrabiarek sterowanych numerycznie jest oznaczeniem punktu A. wymiany narzędzia. B. odniesienia narzędzia. C. rozpoczęcia programu. D. re

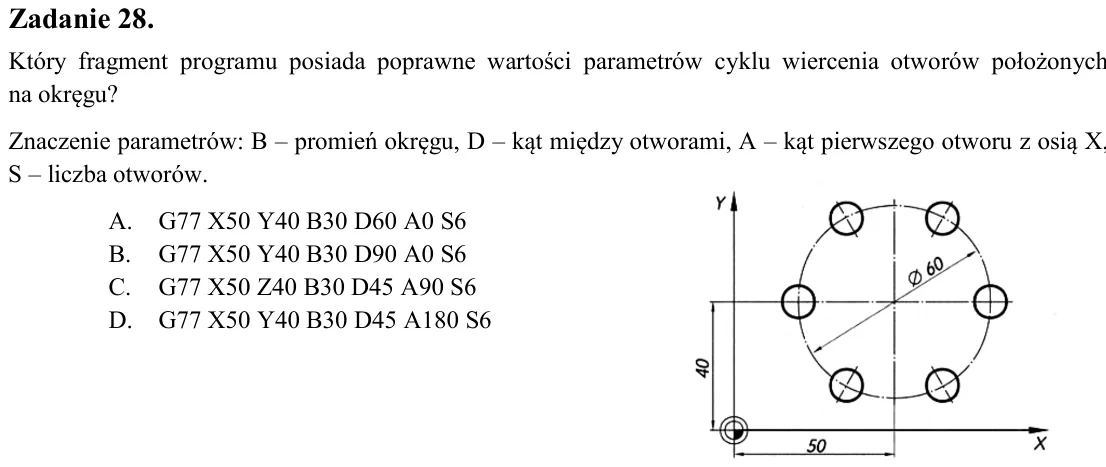

Zadanie 28. Który fragment programu posiada poprawne wartości parametrów cyklu wiercenia otworów położonych na okręgu? Znaczenie parametrów: B - promień okręgu, D - kąt między otworami, A - kąt pierwszego otworu z osią X

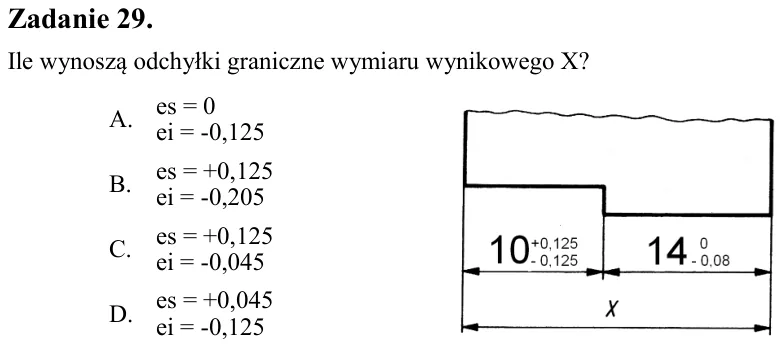

Zadanie 29. Ile wynoszą odchyłki graniczne wymiaru wynikowego X?

Zadanie 30. Która z wymienionych funkcji oznacza programowanie posuwu w mm/min? A. G00 B. G03 C. G17 D. G94

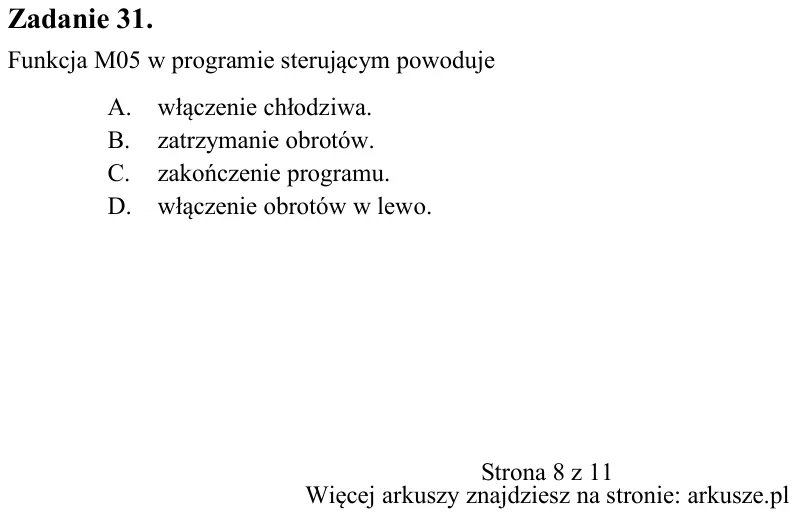

Zadanie 31. Funkcja M05 w programie sterującym powoduje A. włączenie chłodziwa. B. zatrzymanie obrotów. C. zakończenie programu. D. włączenie obrotów w lewo. A. es = 0 ei = -0,125 B. es = +0,125 ei = -0,205 C. es = +0,12

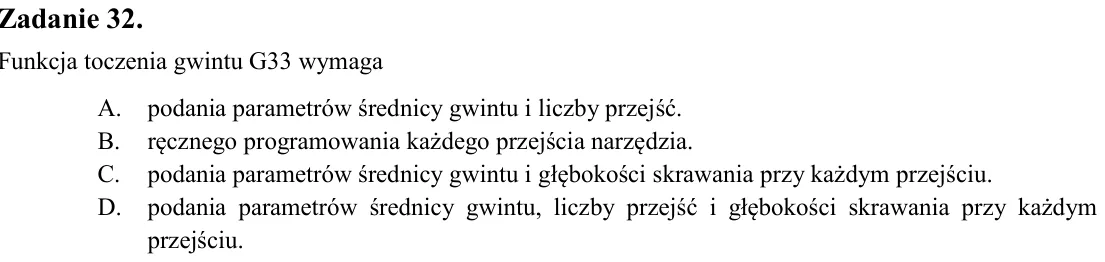

Zadanie 32. Funkcja toczenia gwintu G33 wymaga A. podania parametrów średnicy gwintu i liczby przejść. B. ręcznego programowania każdego przejścia narzędzia. C. podania parametrów średnicy gwintu i głębokości skrawania p

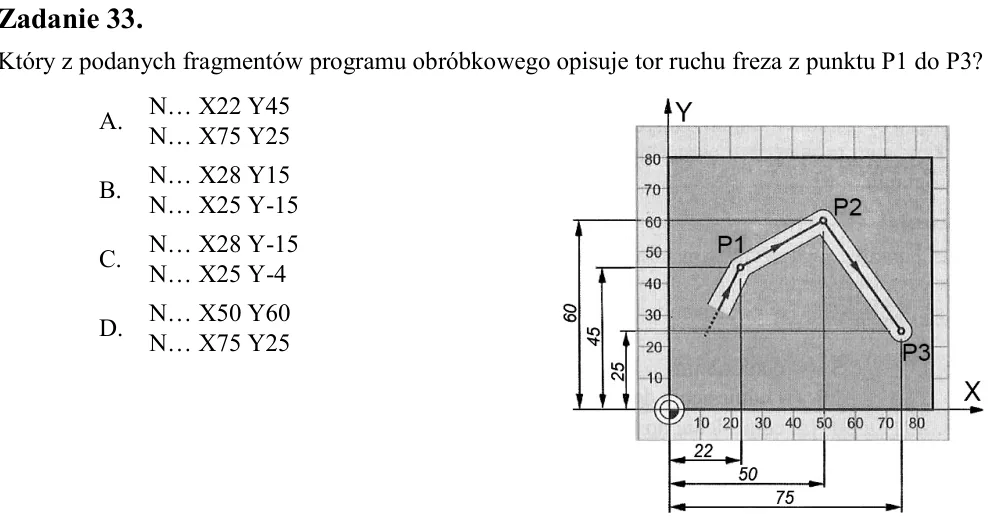

Zadanie 33. Który z podanych fragmentów programu obróbkowego opisuje tor ruchu freza z punktu P1 do P3?

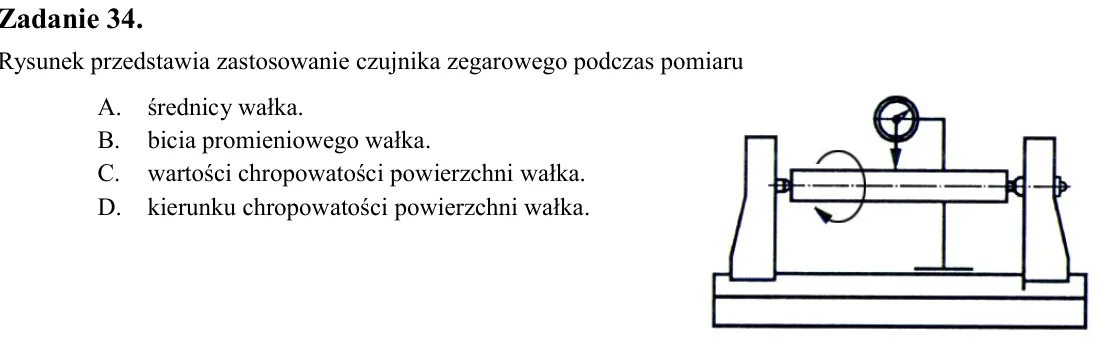

Zadanie 34. Rysunek przedstawia zastosowanie czujnika zegarowego podczas pomiaru A. średnicy wałka. B. bicia promieniowego wałka. C. wartości chropowatości powierzchni wałka. D. kierunku chropowatości powierzchni wałka.

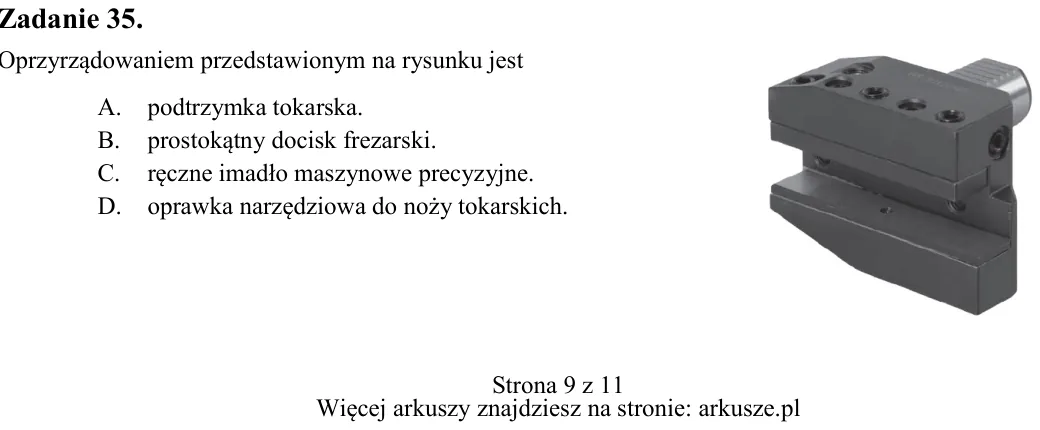

Zadanie 35. Oprzyrządowaniem przedstawionym na rysunku jest A. podtrzymka tokarska. B. prostokątny docisk frezarski. C. ręczne imadło maszynowe precyzyjne. D. oprawka narzędziowa do noży tokarskich. A. N… X22 Y45 N… X75

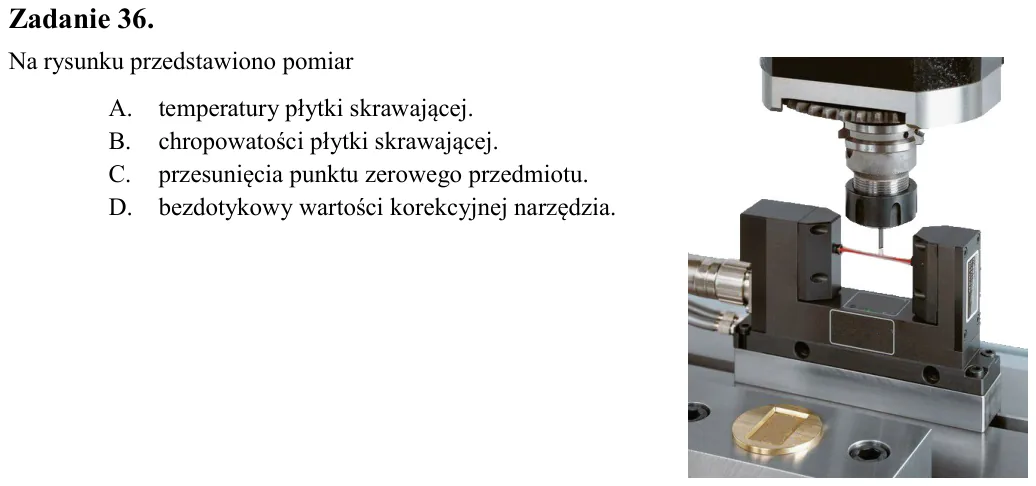

Zadanie 36. Na rysunku przedstawiono pomiar A. temperatury płytki skrawającej. B. chropowatości płytki skrawającej. C. przesunięcia punktu zerowego przedmiotu. D. bezdotykowy wartości korekcyjnej narzędzia.

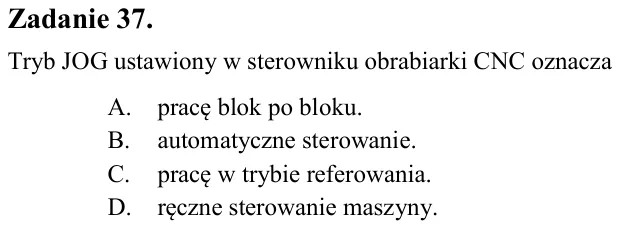

Zadanie 37. Tryb JOG ustawiony w sterowniku obrabiarki CNC oznacza A. pracę blok po bloku. B. automatyczne sterowanie. C. pracę w trybie referowania. D. ręczne sterowanie maszyny.

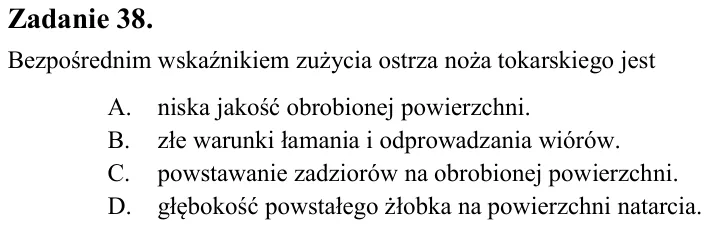

Zadanie 38. Bezpośrednim wskaźnikiem zużycia ostrza noża tokarskiego jest A. niska jakość obrobionej powierzchni. B. złe warunki łamania i odprowadzania wiórów. C. powstawanie zadziorów na obrobionej powierzchni. D. głęb

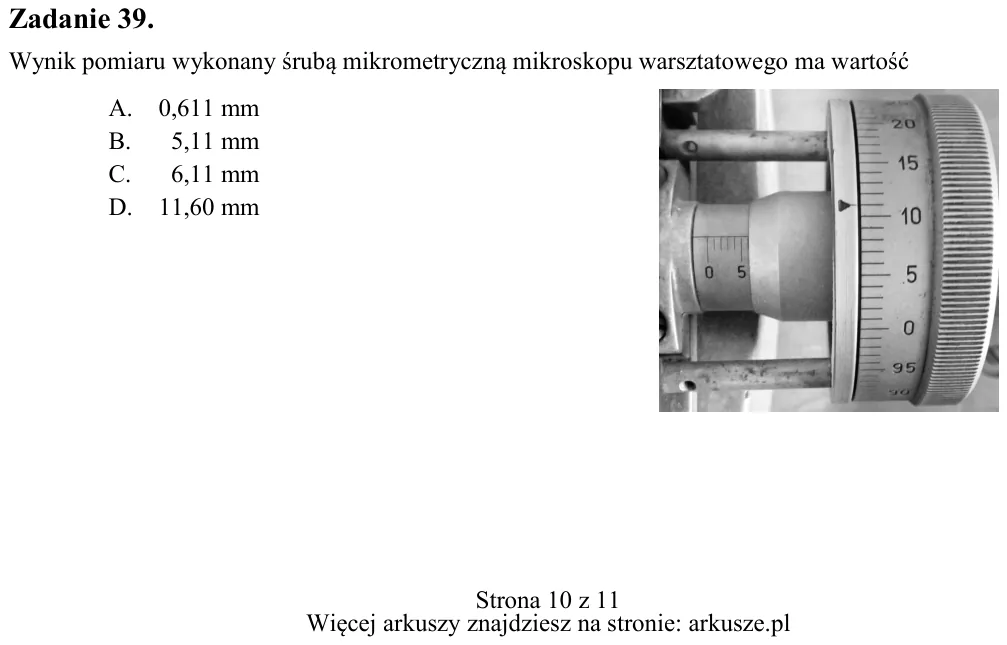

Zadanie 39. Wynik pomiaru wykonany śrubą mikrometryczną mikroskopu warsztatowego ma wartość A. 0,611 mm B. 5,11 mm C. 6,11 mm D. 11,60 mm

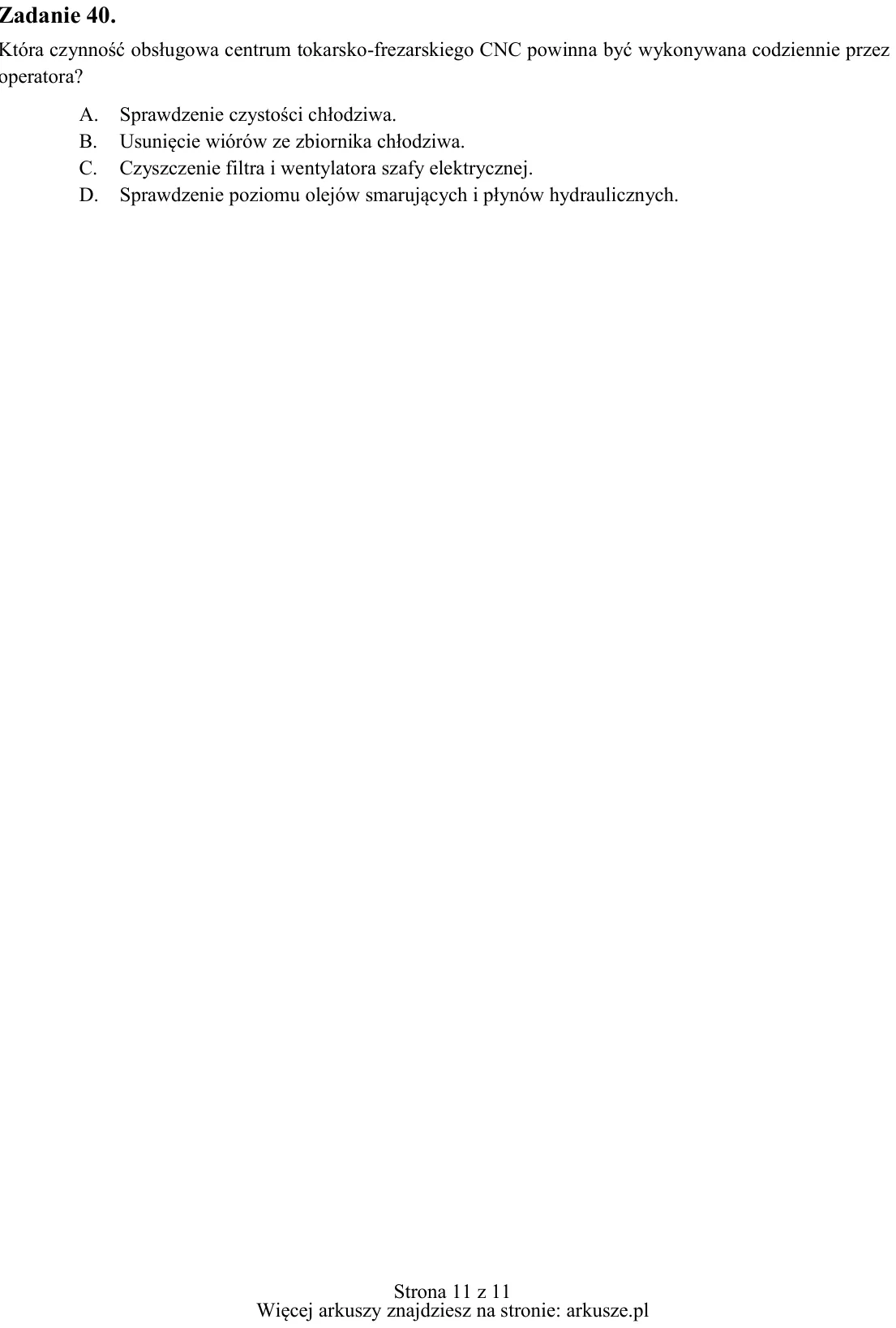

Zadanie 40. Która czynność obsługowa centrum tokarsko-frezarskiego CNC powinna być wykonywana codziennie przez operatora? A. Sprawdzenie czystości chłodziwa. B. Usunięcie wiórów ze zbiornika chłodziwa. C. Czyszczenie fil
