M20 · Egzamin zawodowy · październik 2013

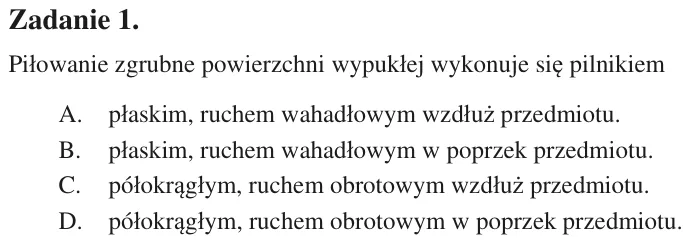

Zadanie 1. Piłowanie zgrubne powierzchni wypukłej wykonuje się pilnikiem A. płaskim, ruchem wahadłowym wzdłuż przedmiotu. B. płaskim, ruchem wahadłowym w poprzek przedmiotu. C. półokrągłym, ruchem obrotowym wzdłuż przedm

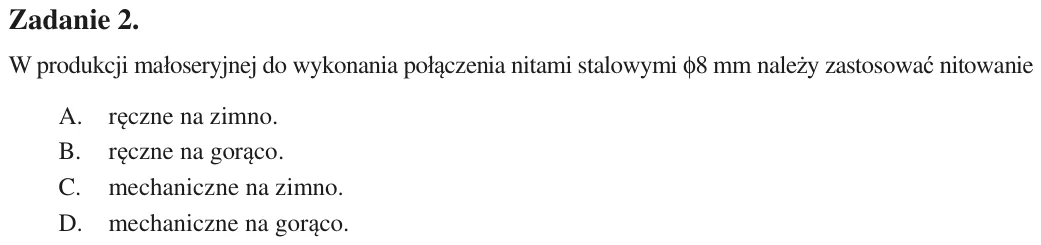

Zadanie 2. W produkcji małoseryjnej do wykonania połączenia nitami stalowymi φ8 mm należy zastosować nitowanie A. ręczne na zimno. B. ręczne na gorąco. C. mechaniczne na zimno. D. mechaniczne na gorąco.

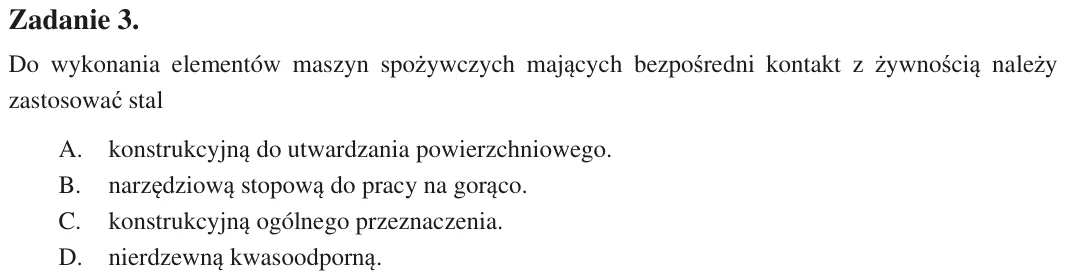

Zadanie 3. Do wykonania elementów maszyn spożywczych mających bezpośredni kontakt z żywnością należy zastosować stal A. konstrukcyjną do utwardzania powierzchniowego. B. narzędziową stopową do pracy na gorąco. C. konstru

Zadanie 4. Do wykonania gwintowników ręcznych stosowana jest stal narzędziowa A. węglowa. B. szybkotnąca. C. do pracy na zimno. D. do pracy na gorąco.

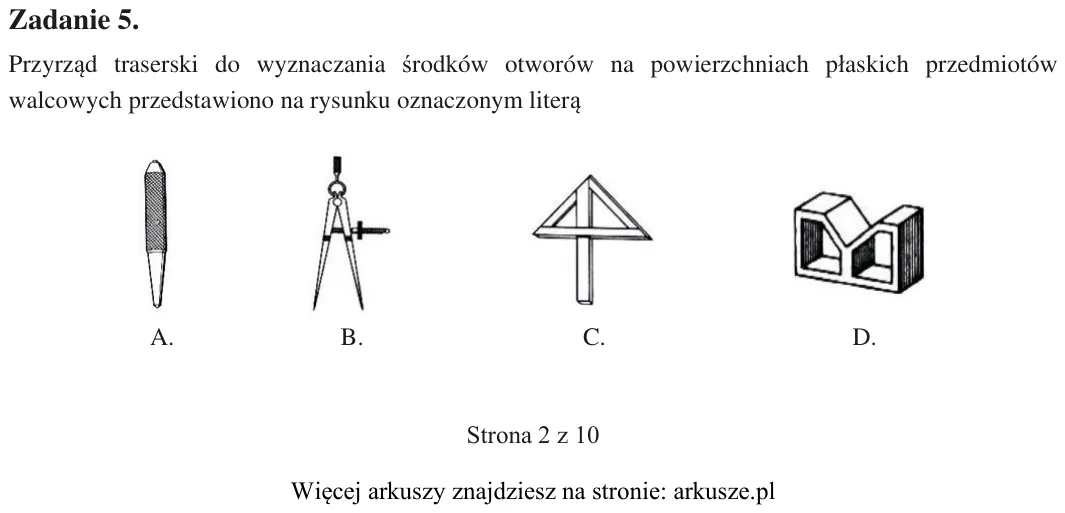

Zadanie 5. Przyrząd traserski do wyznaczania środków otworów na powierzchniach płaskich przedmiotów walcowych przedstawiono na rysunku oznaczonym literą A. B. C. D.

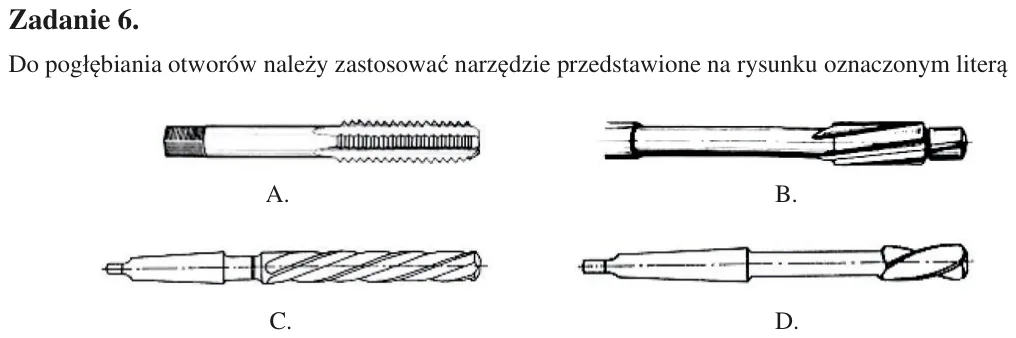

Zadanie 6. Do pogłębiania otworów należy zastosować narzędzie przedstawione na rysunku oznaczonym literą A. B. C. D.

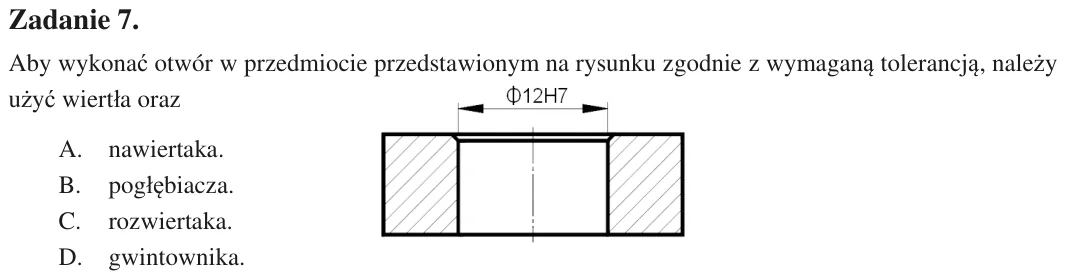

Zadanie 7. Aby wykonać otwór w przedmiocie przedstawionym na rysunku zgodnie z wymaganą tolerancją, należy użyć wiertła oraz A. nawiertaka. B. pogłębiacza. C. rozwiertaka. D. gwintownika.

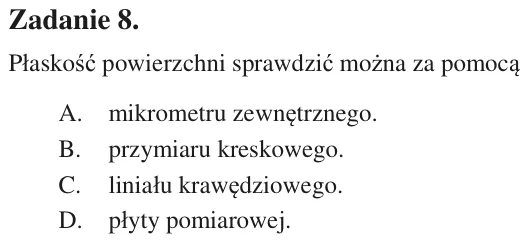

Zadanie 8. Płaskość powierzchni sprawdzić można za pomocą A. mikrometru zewnętrznego. B. przymiaru kreskowego. C. liniału krawędziowego. D. płyty pomiarowej.

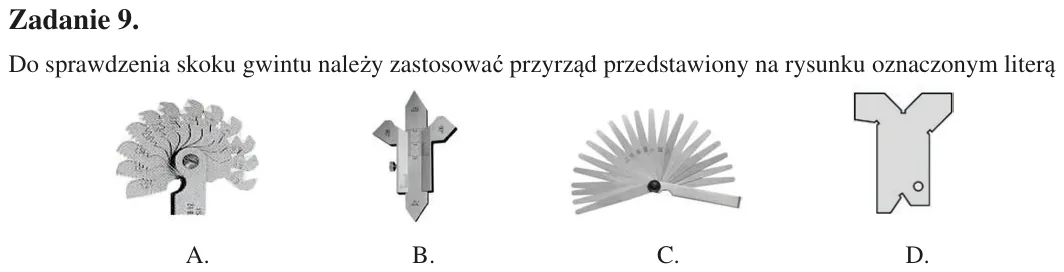

Zadanie 9. Do sprawdzenia skoku gwintu należy zastosować przyrząd przedstawiony na rysunku oznaczonym literą A. B. C. D.

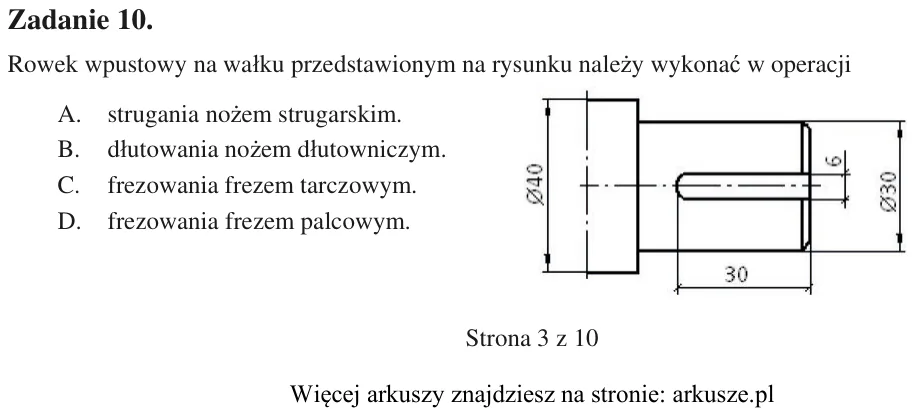

Zadanie 10. Rowek wpustowy na wałku przedstawionym na rysunku należy wykonać w operacji A. strugania nożem strugarskim. B. dłutowania nożem dłutowniczym. C. frezowania frezem tarczowym. D. frezowania frezem palcowym.

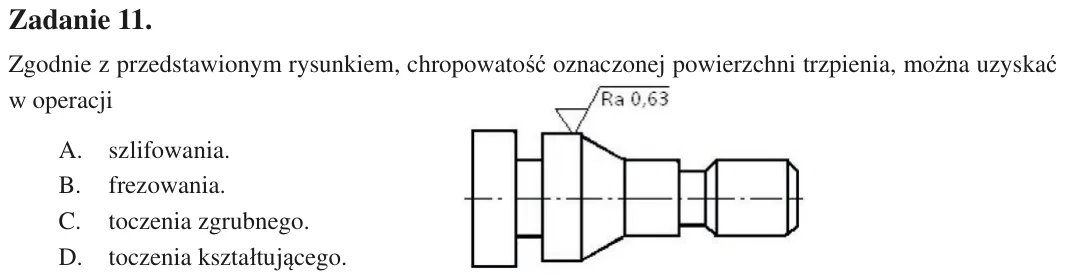

Zadanie 11. Zgodnie z przedstawionym rysunkiem, chropowatość oznaczonej powierzchni trzpienia, można uzyskać w operacji A. szlifowania. B. frezowania. C. toczenia zgrubnego. D. toczenia kształtującego.

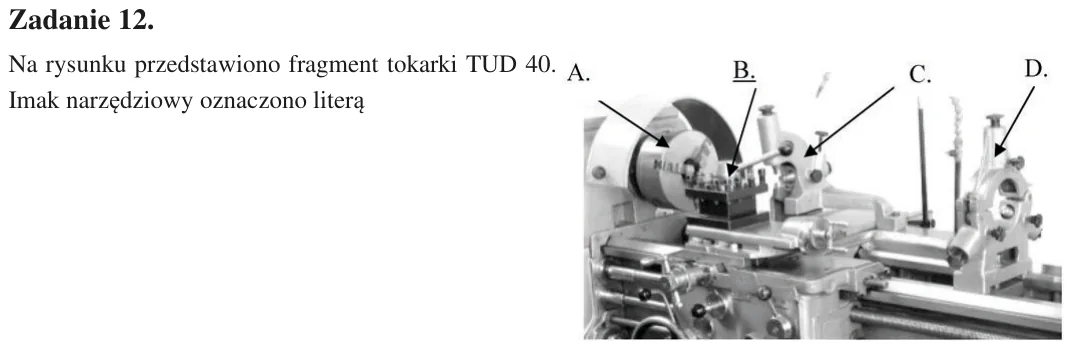

Zadanie 12. Na rysunku przedstawiono fragment tokarki TUD 40. Imak narzędziowy oznaczono literą

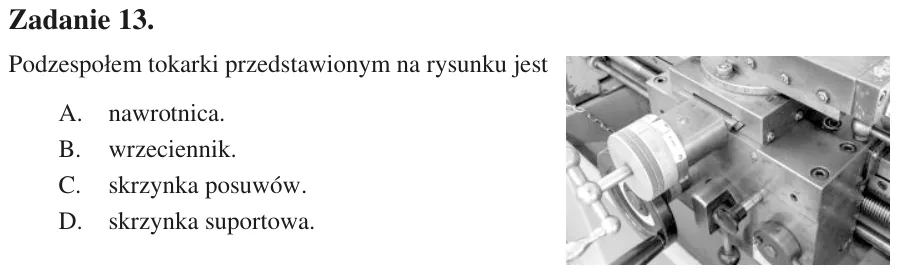

Zadanie 13. Podzespołem tokarki przedstawionym na rysunku jest A. nawrotnica. B. wrzeciennik. C. skrzynka posuwów. D. skrzynka suportowa.

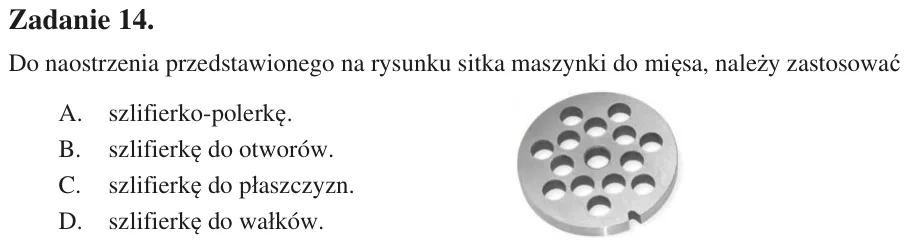

Zadanie 14. Do naostrzenia przedstawionego na rysunku sitka maszynki do mięsa, należy zastosować A. szlifierko-polerkę. B. szlifierkę do otworów. C. szlifierkę do płaszczyzn. D. szlifierkę do wałków.

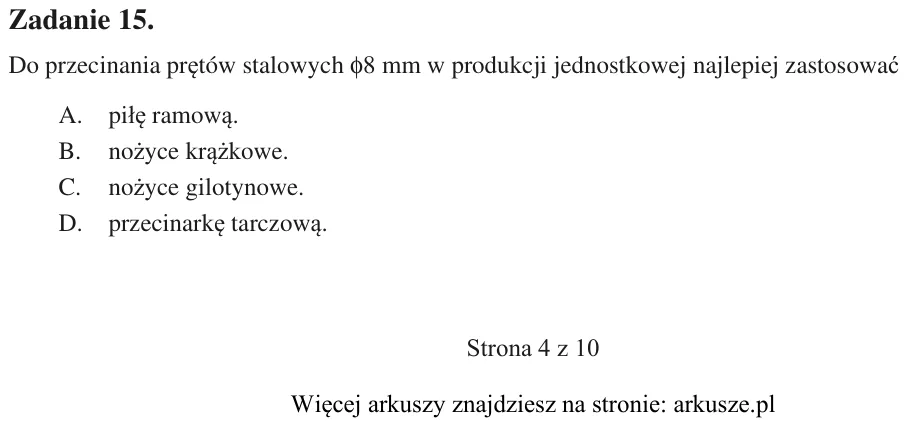

Zadanie 15. Do przecinania prętów stalowych φ8 mm w produkcji jednostkowej najlepiej zastosować A. piłę ramową. B. nożyce krążkowe. C. nożyce gilotynowe. D. przecinarkę tarczową.

Zadanie 16. Panewki łożyska ślizgowego pracującego w podwyższonej temperaturze wykonuje się A. ze stali. B. z żeliwa. C. z mosiądzu. D. z aluminium.

Zadanie 17. Na trzonki noży tokarskich zazwyczaj nie stosuje się stali A. węglowej. B. narzędziowej. C. szybkotnącej. D. konstrukcyjnej.

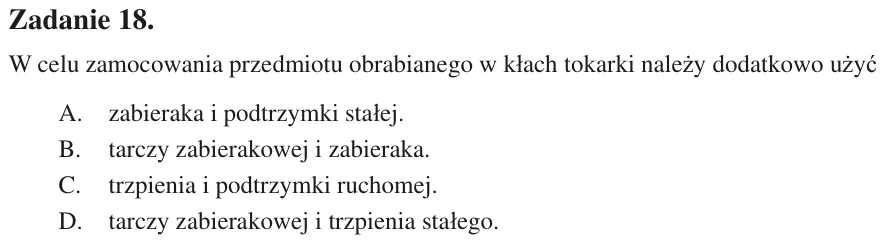

Zadanie 18. W celu zamocowania przedmiotu obrabianego w kłach tokarki należy dodatkowo użyć A. zabieraka i podtrzymki stałej. B. tarczy zabierakowej i zabieraka. C. trzpienia i podtrzymki ruchomej. D. tarczy zabierakowej

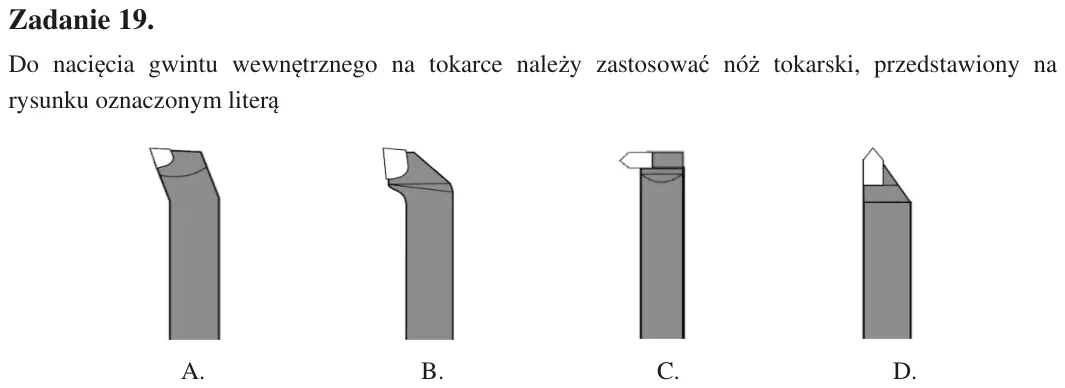

Zadanie 19. Do nacięcia gwintu wewnętrznego na tokarce należy zastosować nóż tokarski, przedstawiony na rysunku oznaczonym literą A. B. C. D.

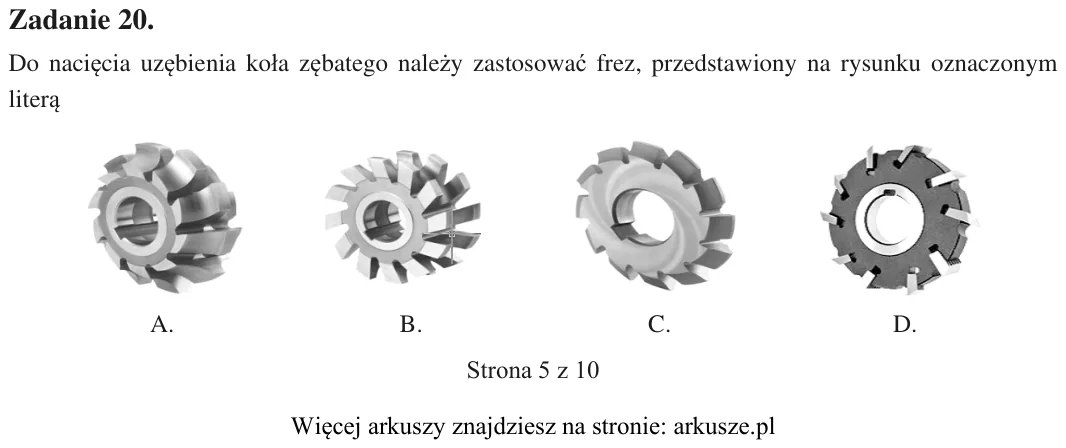

Zadanie 20. Do nacięcia uzębienia koła zębatego należy zastosować frez, przedstawiony na rysunku oznaczonym literą A. B. C. D.

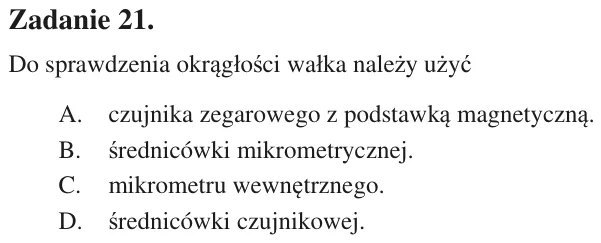

Zadanie 21. Do sprawdzenia okrągłości wałka należy użyć A. czujnika zegarowego z podstawką magnetyczną. B. średnicówki mikrometrycznej. C. mikrometru wewnętrznego. D. średnicówki czujnikowej.

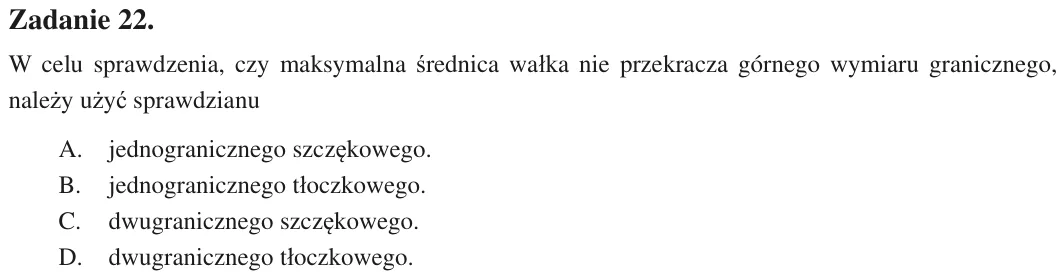

Zadanie 22. W celu sprawdzenia, czy maksymalna średnica wałka nie przekracza górnego wymiaru granicznego, należy użyć sprawdzianu A. jednogranicznego szczękowego. B. jednogranicznego tłoczkowego. C. dwugranicznego szczęk

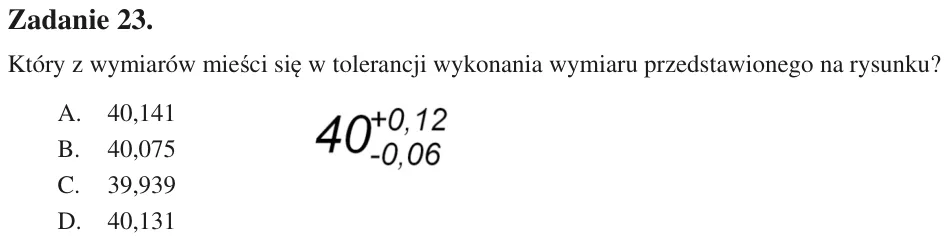

Zadanie 23. Który z wymiarów mieści się w tolerancji wykonania wymiaru przedstawionego na rysunku? A. 40,141 B. 40,075 C. 39,939 D. 40,131

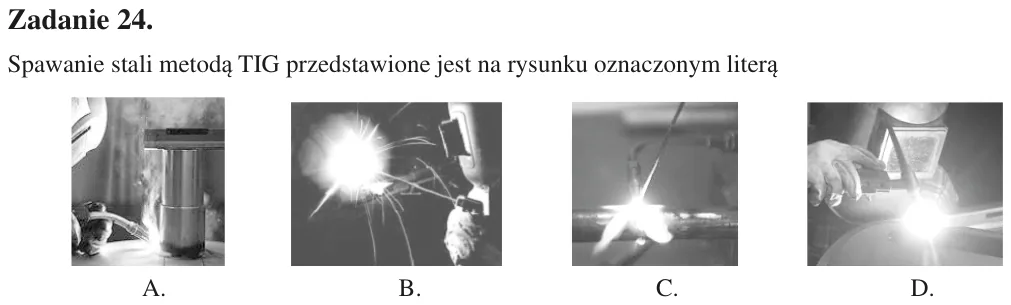

Zadanie 24. Spawanie stali metodą TIG przedstawione jest na rysunku oznaczonym literą A. B. C. D.

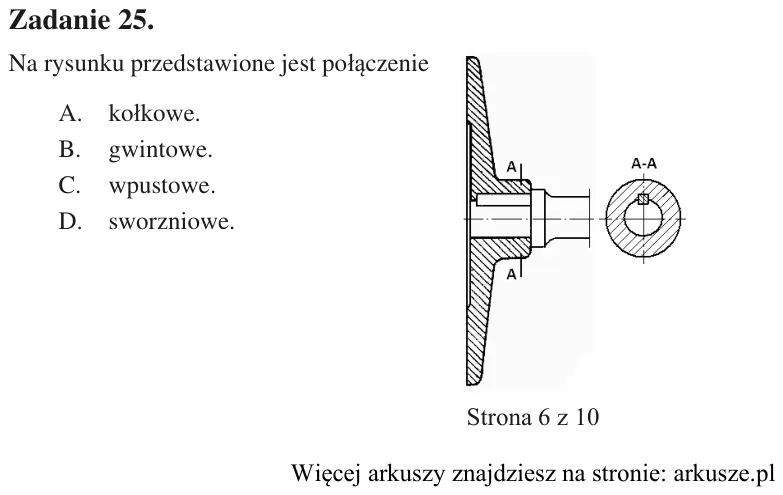

Zadanie 25. Na rysunku przedstawione jest połączenie A. kołkowe. B. gwintowe. C. wpustowe. D. sworzniowe.

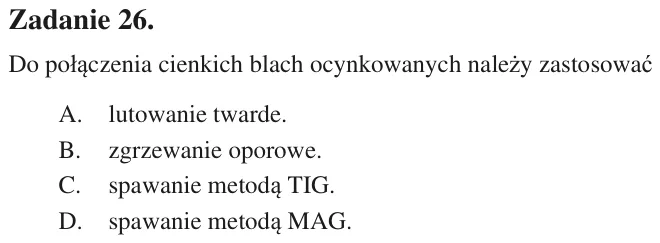

Zadanie 26. Do połączenia cienkich blach ocynkowanych należy zastosować A. lutowanie twarde. B. zgrzewanie oporowe. C. spawanie metodą TIG. D. spawanie metodą MAG.

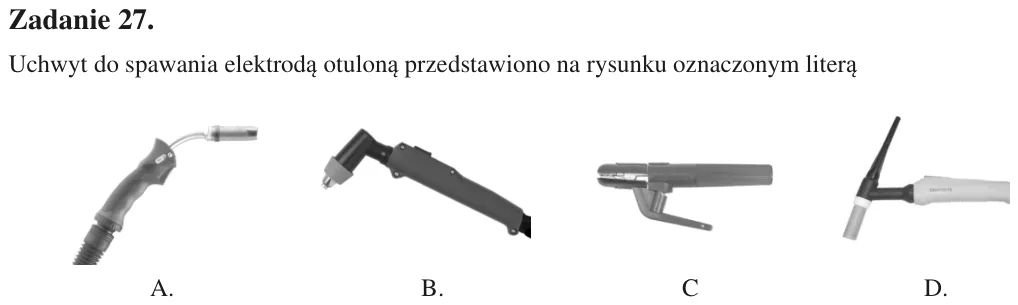

Zadanie 27. Uchwyt do spawania elektrodą otuloną przedstawiono na rysunku oznaczonym literą A. B. C D.

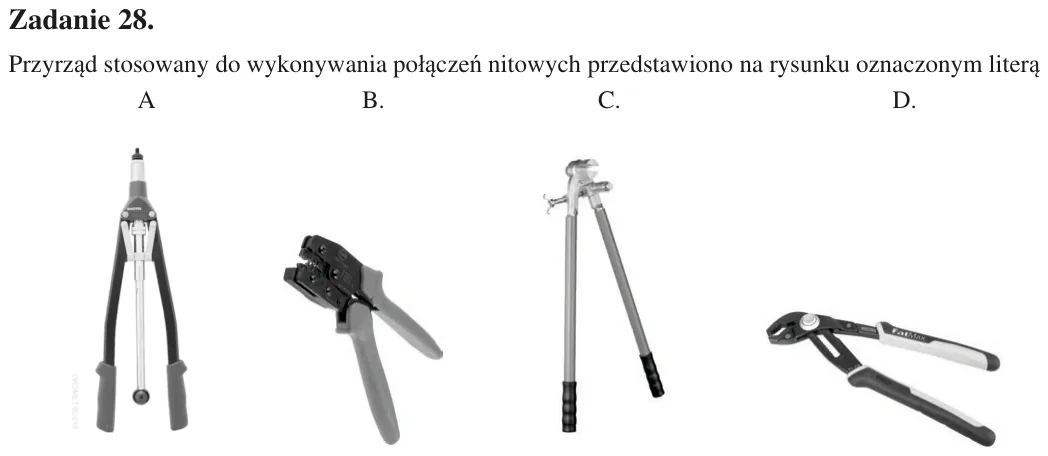

Zadanie 28. Przyrząd stosowany do wykonywania połączeń nitowych przedstawiono na rysunku oznaczonym literą A B. C. D.

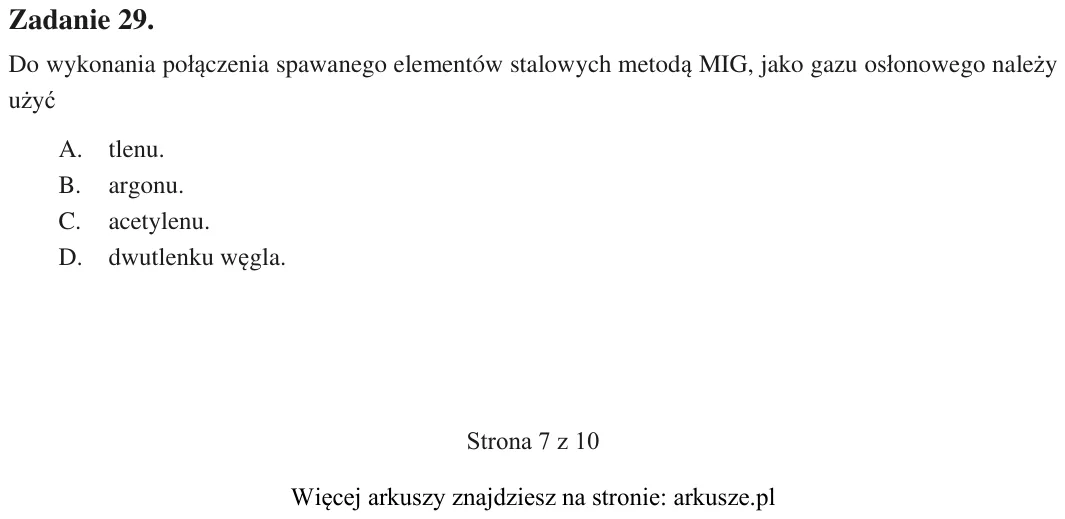

Zadanie 29. Do wykonania połączenia spawanego elementów stalowych metodą MIG, jako gazu osłonowego należy użyć A. tlenu. B. argonu. C. acetylenu. D. dwutlenku węgla.

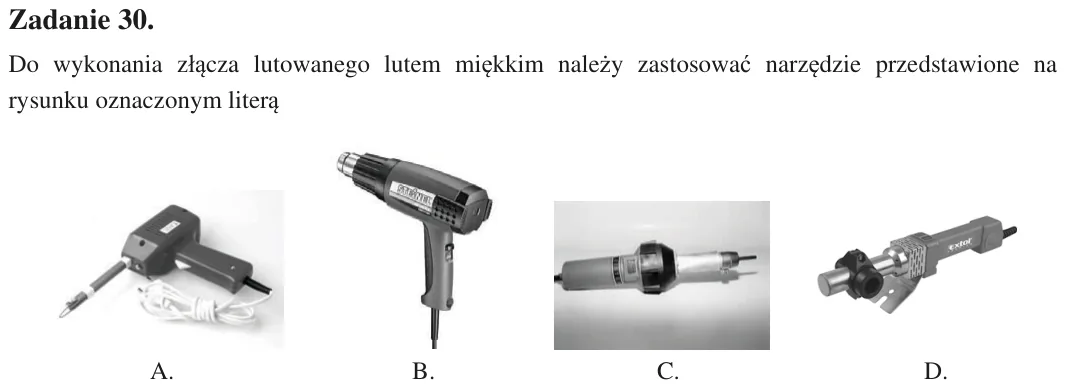

Zadanie 30. Do wykonania złącza lutowanego lutem miękkim należy zastosować narzędzie przedstawione na rysunku oznaczonym literą A. B. C. D.

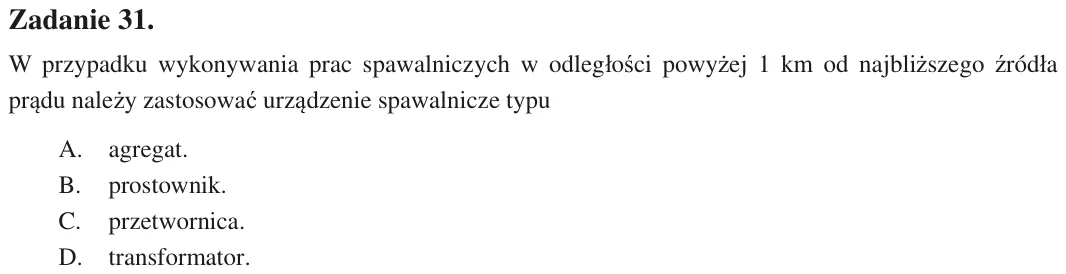

Zadanie 31. W przypadku wykonywania prac spawalniczych w odległości powyżej 1 km od najbliższego źródła prądu należy zastosować urządzenie spawalnicze typu A. agregat. B. prostownik. C. przetwornica. D. transformator.

Zadanie 32. Do wykonania gwintu wewnętrznego M6 w stali, należy wywiercić otwór o średnicy A. φ4,4 mm B. φ5,0 mm C. φ5,5 mm D. φ6,0 mm

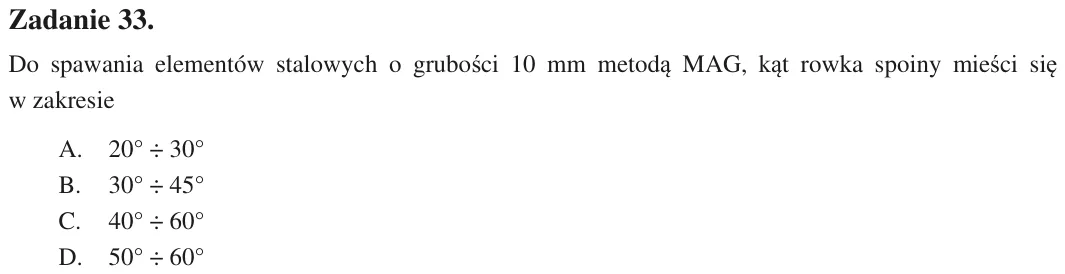

Zadanie 33. Do spawania elementów stalowych o grubości 10 mm metodą MAG, kąt rowka spoiny mieści się w zakresie A. 20° ÷ 30° B. 30° ÷ 45° C. 40° ÷ 60° D. 50° ÷ 60°

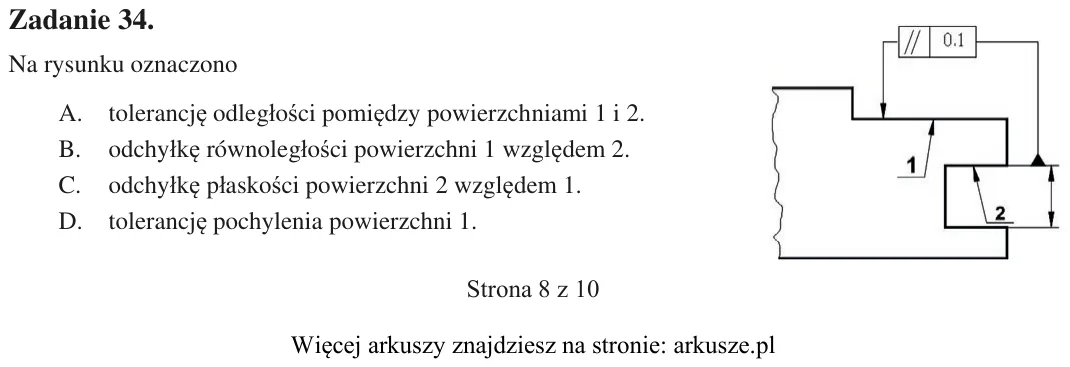

Zadanie 34. Na rysunku oznaczono A. tolerancję odległości pomiędzy powierzchniami 1 i 2. B. odchyłkę równoległości powierzchni 1 względem 2. C. odchyłkę płaskości powierzchni 2 względem 1. D. tolerancję pochylenia powier

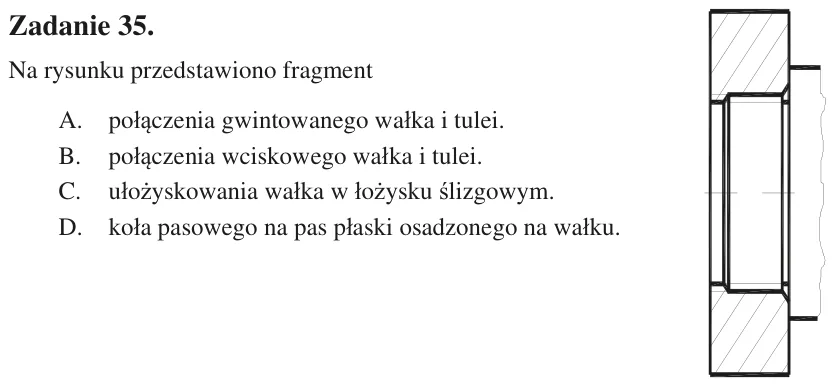

Zadanie 35. Na rysunku przedstawiono fragment A. połączenia gwintowanego wałka i tulei. B. połączenia wciskowego wałka i tulei. C. ułożyskowania wałka w łożysku ślizgowym. D. koła pasowego na pas płaski osadzonego na wał

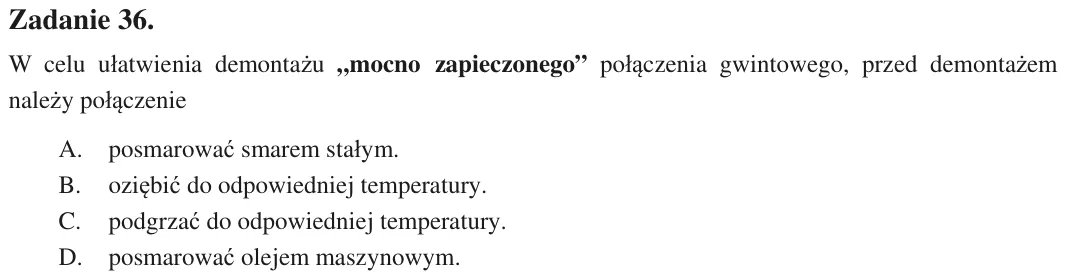

Zadanie 36. W celu ułatwienia demontażu „mocno zapieczonego” połączenia gwintowego, przed demontażem należy połączenie A. posmarować smarem stałym. B. oziębić do odpowiedniej temperatury. C. podgrzać do odpowiedniej temp

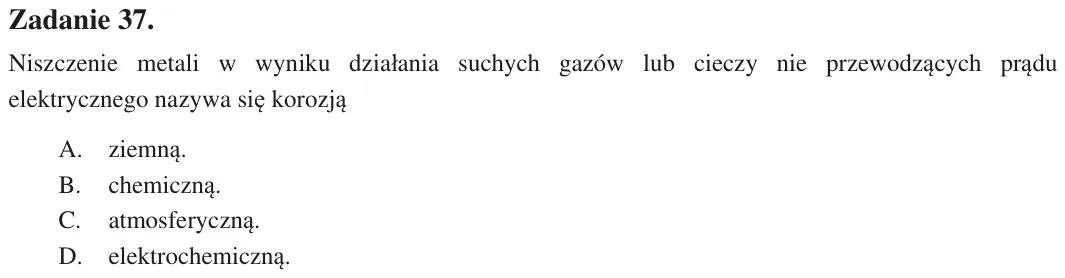

Zadanie 37. Niszczenie metali w wyniku działania suchych gazów lub cieczy nie przewodzących prądu elektrycznego nazywa się korozją A. ziemną. B. chemiczną. C. atmosferyczną. D. elektrochemiczną.

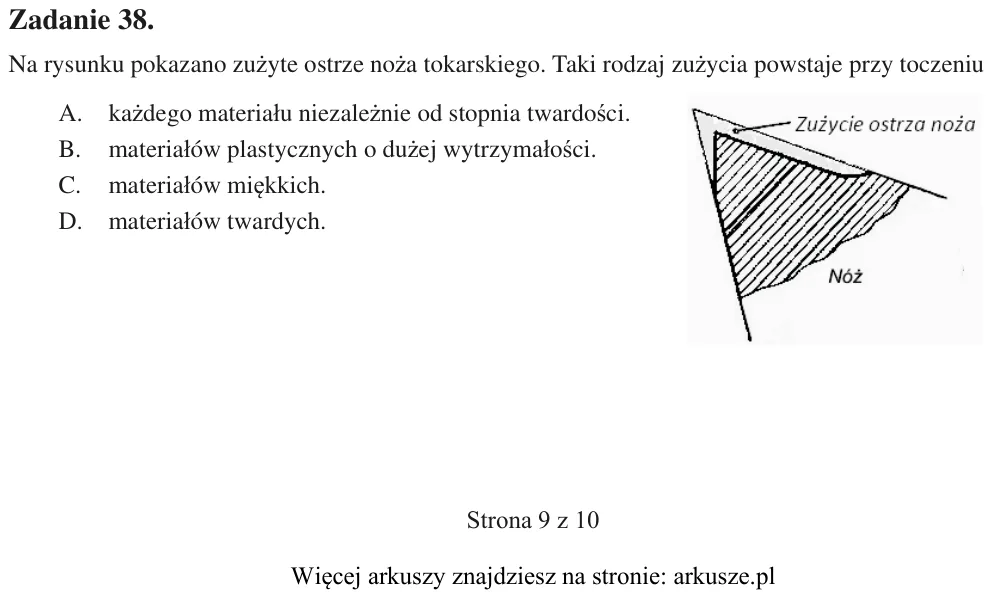

Zadanie 38. Na rysunku pokazano zużyte ostrze noża tokarskiego. Taki rodzaj zużycia powstaje przy toczeniu A. każdego materiału niezależnie od stopnia twardości. B. materiałów plastycznych o dużej wytrzymałości. C. mater

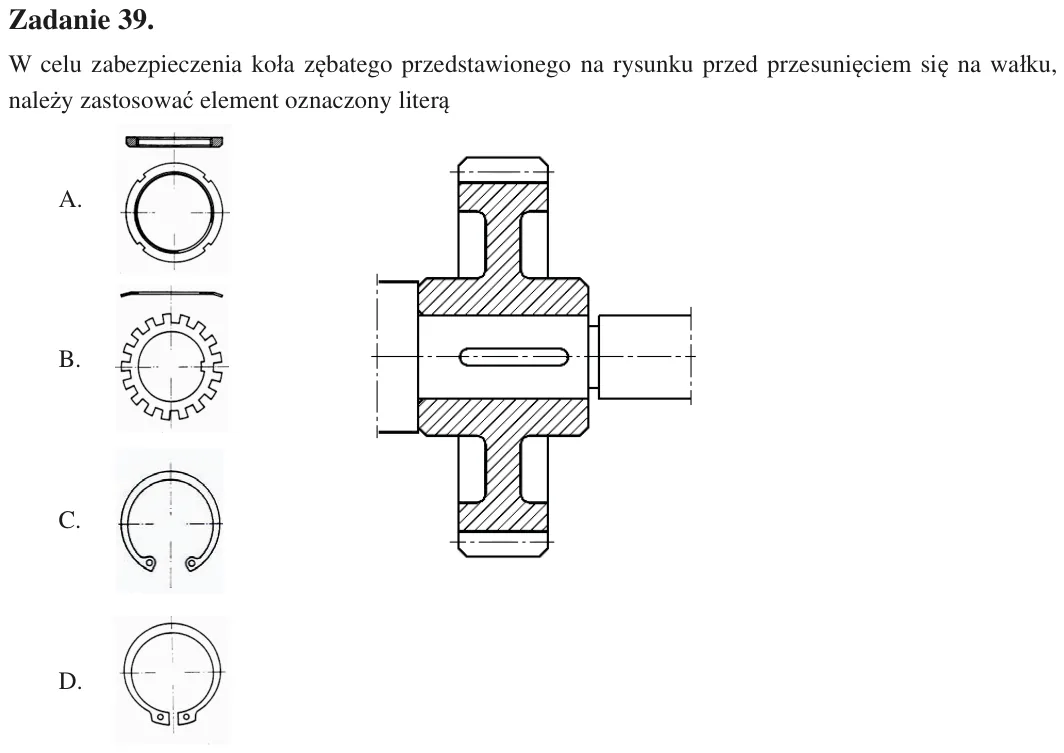

Zadanie 39. W celu zabezpieczenia koła zębatego przedstawionego na rysunku przed przesunięciem się na wałku, należy zastosować element oznaczony literą A. B. C. D.

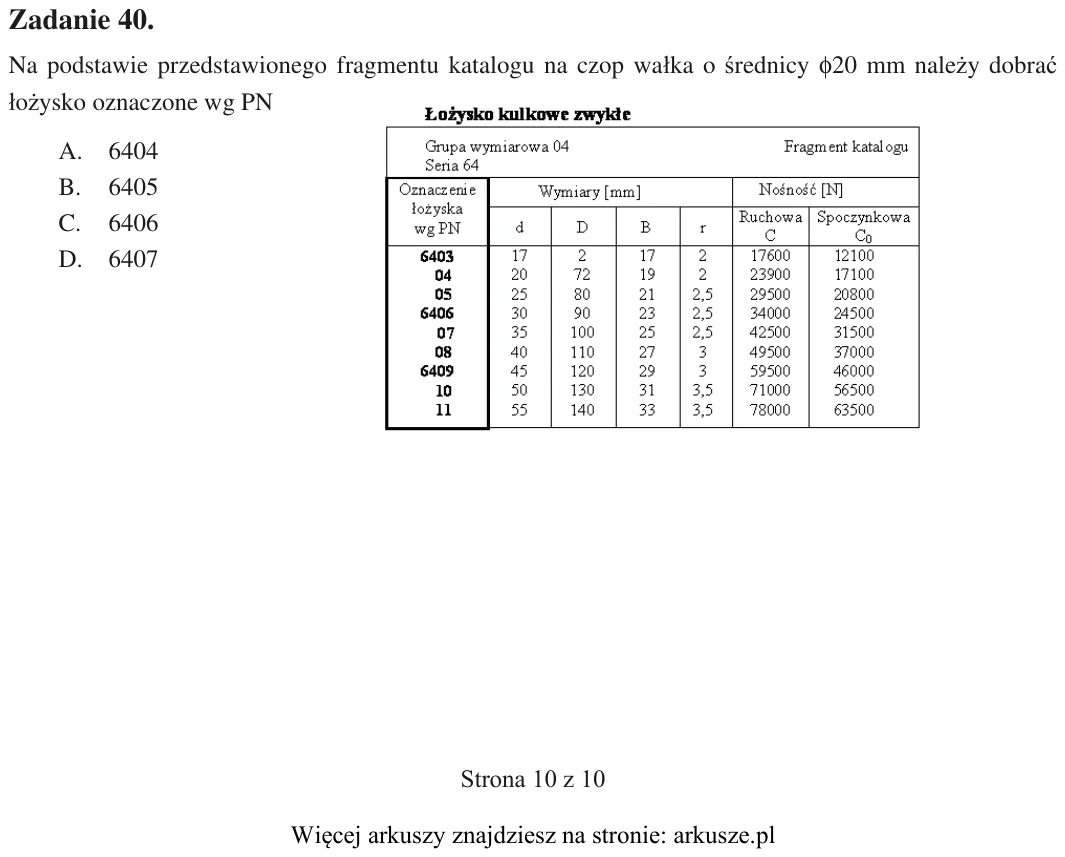

Zadanie 40. Na podstawie przedstawionego fragmentu katalogu na czop wałka o średnicy φ20 mm należy dobrać łożysko oznaczone wg PN A. 6404 B. 6405 C. 6406 D. 6407
