M20 · Egzamin zawodowy · czerwiec 2014

Zadanie 1. Którą z obróbek należy zastosować w celu zdjęcia 0,5 mm naddatku z obrabianej powierzchni? A. Docieranie. B. Piłowanie. C. Skrobanie. D. Wycinanie.

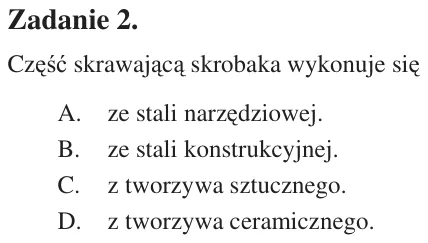

Zadanie 2. Część skrawającą skrobaka wykonuje się A. ze stali narzędziowej. B. ze stali konstrukcyjnej. C. z tworzywa sztucznego. D. z tworzywa ceramicznego.

Zadanie 3. Gięcie cienkich prętów wykonuje się za pomocą A. prasy. B. cęgów. C. walców. D. szczypiec.

Zadanie 4. Do zgrubnego piłowania stopu aluminium stosuje się pilnik A. tarnik. B. gładzik. C. równiak. D. igiełkowy.

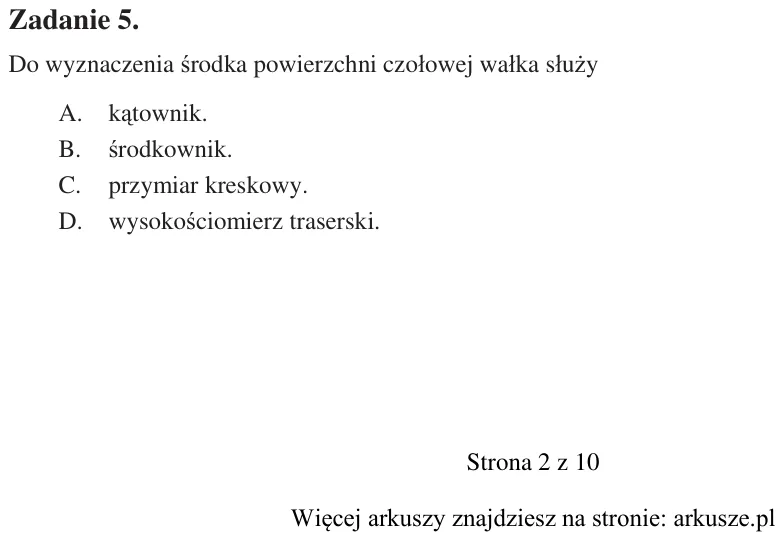

Zadanie 5. Do wyznaczenia środka powierzchni czołowej wałka służy A. kątownik. B. środkownik. C. przymiar kreskowy. D. wysokościomierz traserski.

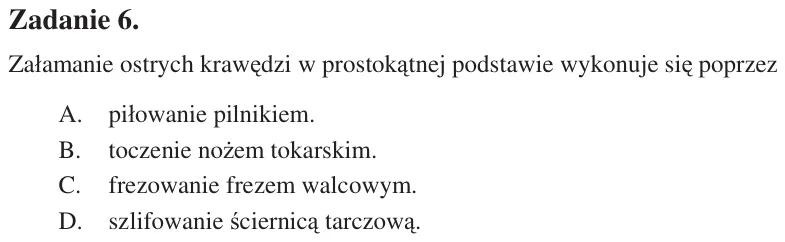

Zadanie 6. Załamanie ostrych krawędzi w prostokątnej podstawie wykonuje się poprzez A. piłowanie pilnikiem. B. toczenie nożem tokarskim. C. frezowanie frezem walcowym. D. szlifowanie ściernicą tarczową.

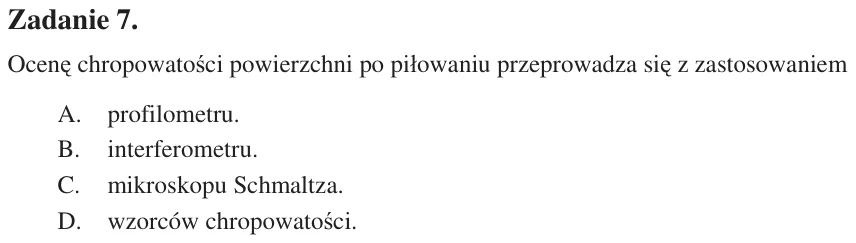

Zadanie 7. Ocenę chropowatości powierzchni po piłowaniu przeprowadza się z zastosowaniem A. profilometru. B. interferometru. C. mikroskopu Schmaltza. D. wzorców chropowatości.

Zadanie 8. Za pomocą jakiej techniki wytwarzania można wykonać hak do suwnicy? A. Kucia. B. Toczenia. C. Frezowania. D. Dłutowania.

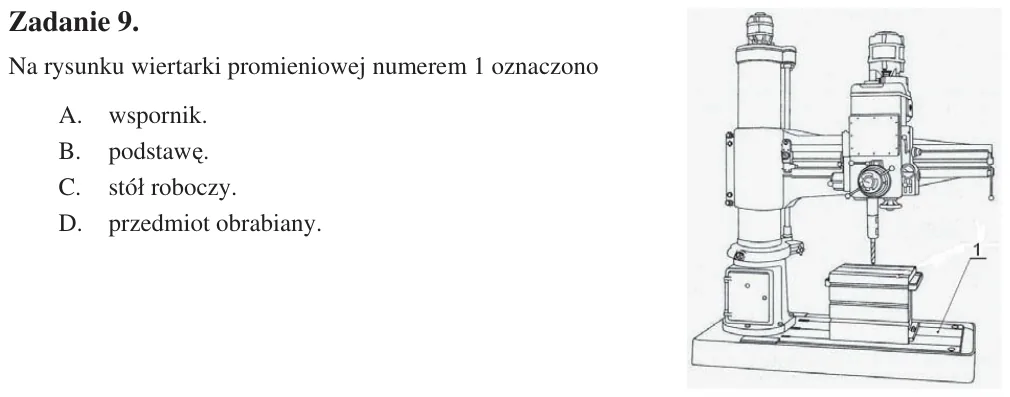

Zadanie 9. Na rysunku wiertarki promieniowej numerem 1 oznaczono A. wspornik. B. podstawę. C. stół roboczy. D. przedmiot obrabiany.

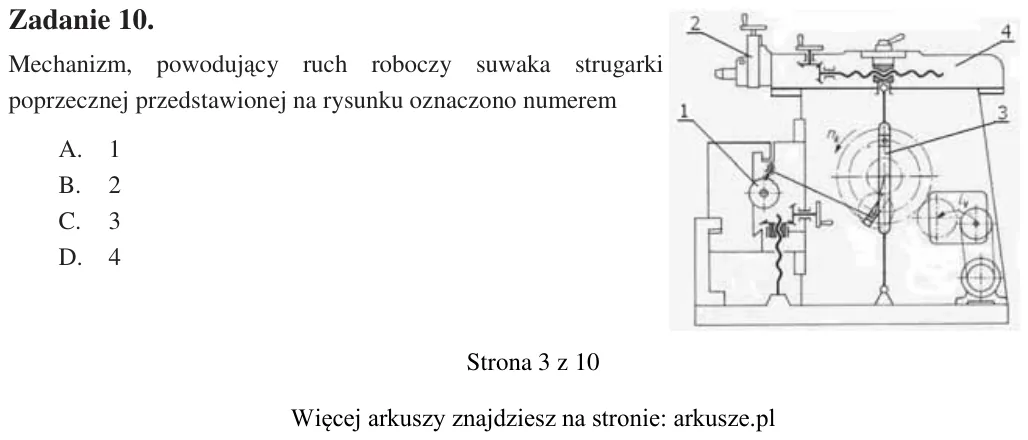

Zadanie 10. Mechanizm, powodujący ruch roboczy suwaka strugarki poprzecznej przedstawionej na rysunku oznaczono numerem A. 1 B. 2 C. 3 D. 4

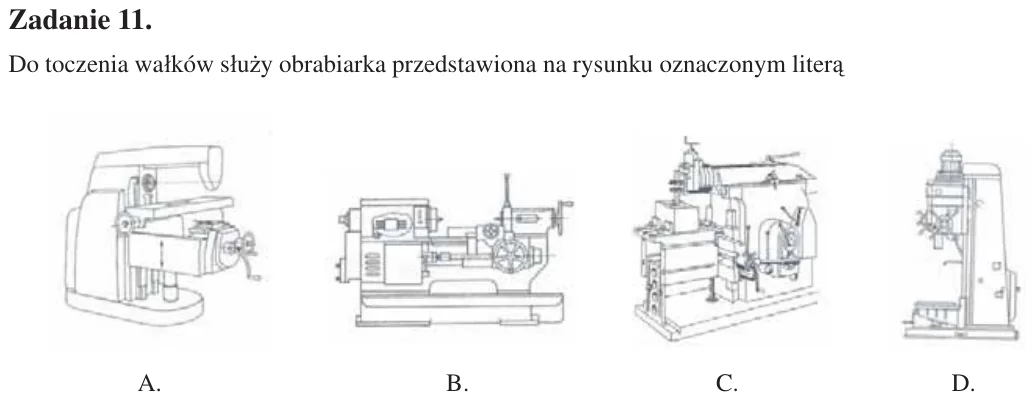

Zadanie 11. Do toczenia wałków służy obrabiarka przedstawiona na rysunku oznaczonym literą A. B. C. D.

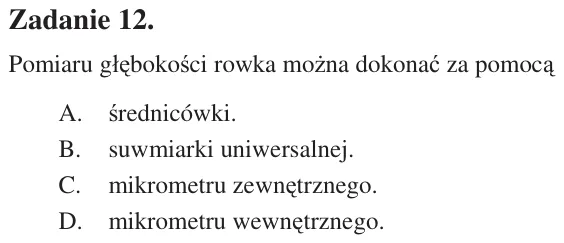

Zadanie 12. Pomiaru głębokości rowka można dokonać za pomocą A. średnicówki. B. suwmiarki uniwersalnej. C. mikrometru zewnętrznego. D. mikrometru wewnętrznego.

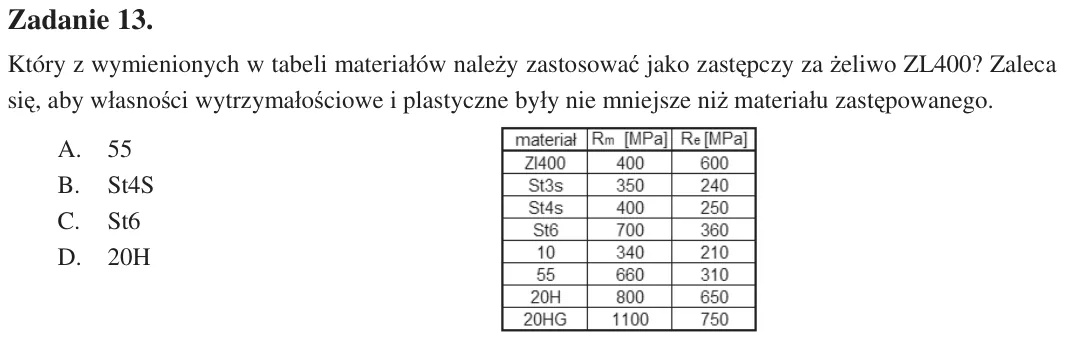

Zadanie 13. Który z wymienionych w tabeli materiałów należy zastosować jako zastępczy za żeliwo ZL400? Zaleca się, aby własności wytrzymałościowe i plastyczne były nie mniejsze niż materiału zastępowanego. A. 55 B. St4S

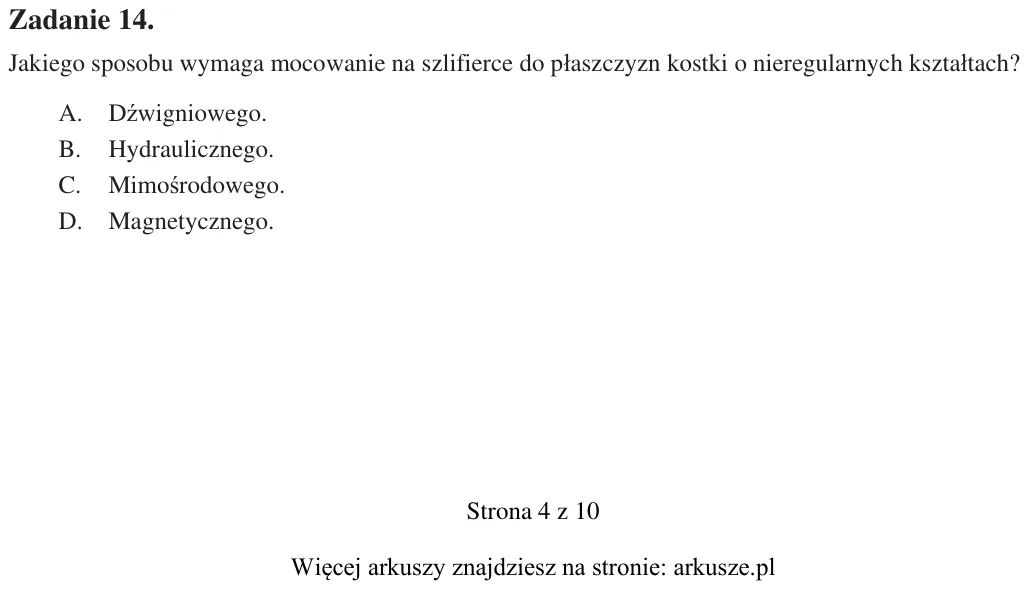

Zadanie 14. Jakiego sposobu wymaga mocowanie na szlifierce do płaszczyzn kostki o nieregularnych kształtach? A. Dźwigniowego. B. Hydraulicznego. C. Mimośrodowego. D. Magnetycznego.

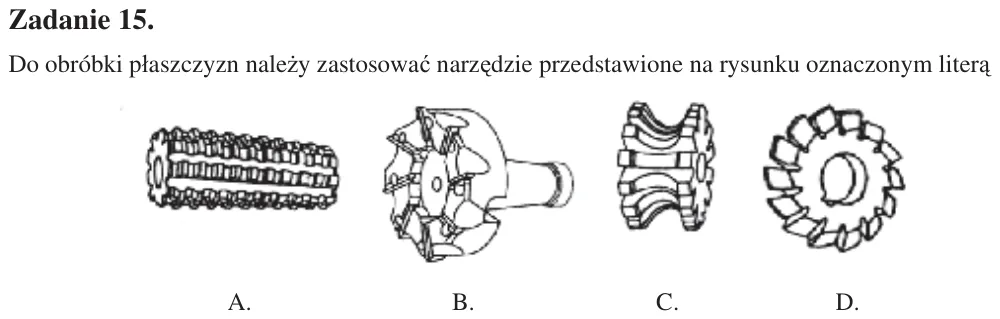

Zadanie 15. Do obróbki płaszczyzn należy zastosować narzędzie przedstawione na rysunku oznaczonym literą A. B. C. D.

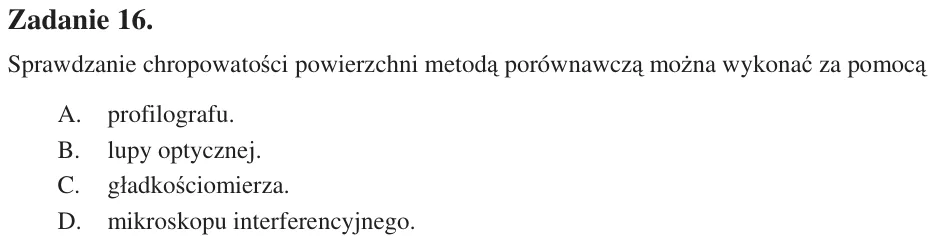

Zadanie 16. Sprawdzanie chropowatości powierzchni metodą porównawczą można wykonać za pomocą A. profilografu. B. lupy optycznej. C. gładkościomierza. D. mikroskopu interferencyjnego.

Zadanie 17. Do pomiaru odległości między płytkami wynoszącej 0,33 mm należy zastosować A. mikrometr. B. suwmiarkę. C. szczelinomierz. D. płytki wzorcowe.

Zadanie 18. Jaką metodę stosuje się do obróbki płaszczyzn? A. Toczenie. B. Struganie. C. Prasowanie. D. Przepychanie.

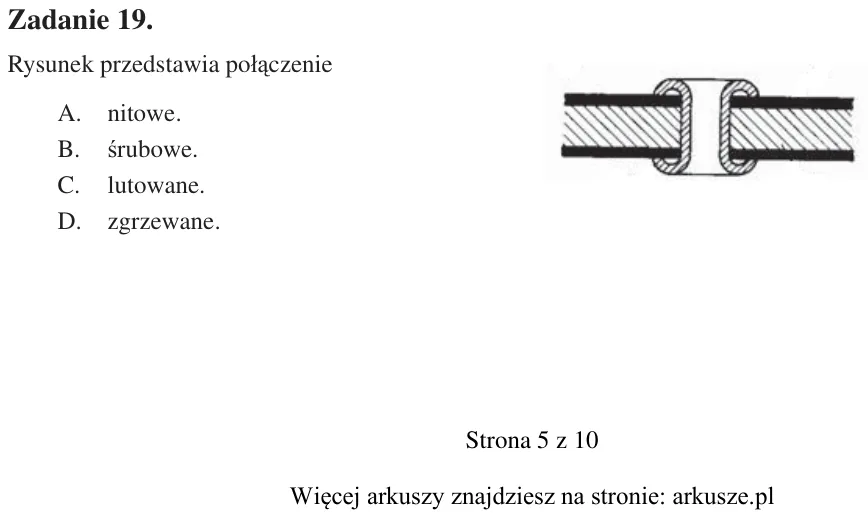

Zadanie 19. Rysunek przedstawia połączenie A. nitowe. B. śrubowe. C. lutowane. D. zgrzewane.

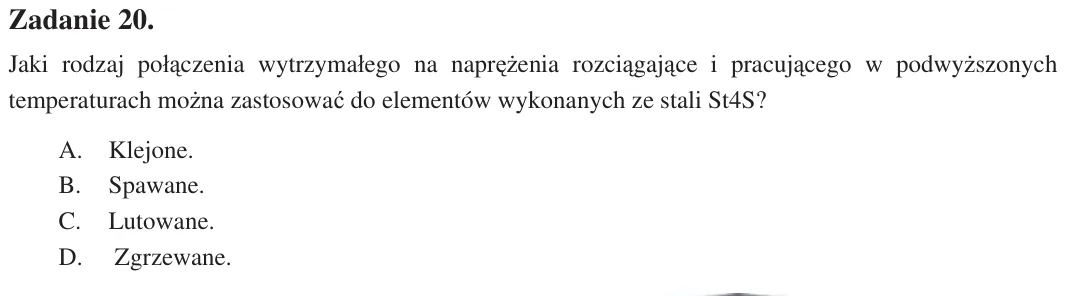

Zadanie 20. Jaki rodzaj połączenia wytrzymałego na naprężenia rozciągające i pracującego w podwyższonych temperaturach można zastosować do elementów wykonanych ze stali St4S? A. Klejone. B. Spawane. C. Lutowane. D. Zgrze

Zadanie 21. Rysunek przedstawia A. prasę. B. spawarkę. C. lutownicę punktową. D. nitownicę pneumatyczną.

Zadanie 22. Rysunek przedstawia A. palnik do spawania. B. palnik do lutowania. C. uchwyt do elektrod. D. lutownicę elektryczną.

Zadanie 23. Poprzez zgrzewanie można połączyć A. stal St7 ze stalą 65. B. stal St4S ze szkłem. C. stal St4S z ceramiką. D. stop aluminium z ceramiką.

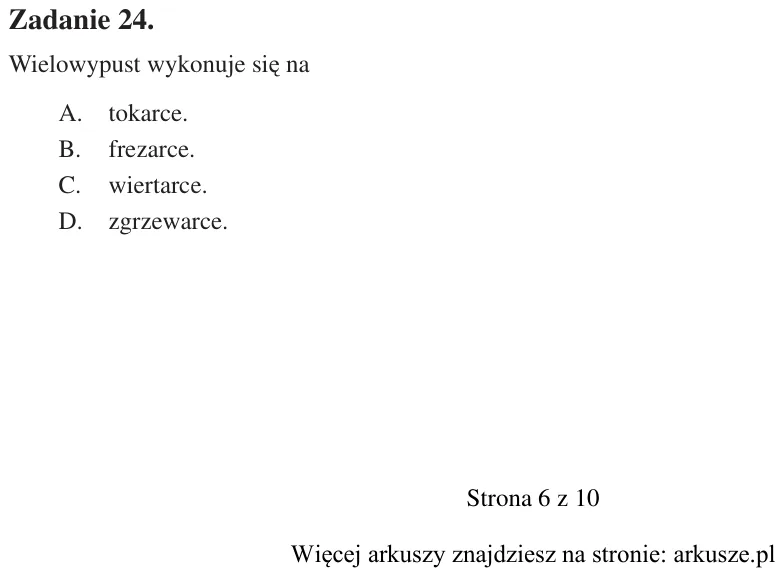

Zadanie 24. Wielowypust wykonuje się na A. tokarce. B. frezarce. C. wiertarce. D. zgrzewarce.

Zadanie 25. Przygotowanie do spawania blach o grubości 1,5 mm wymaga ich A. wygięcia. B. fazowania. C. ukosowania typu X. D. ukosowania typu Y.

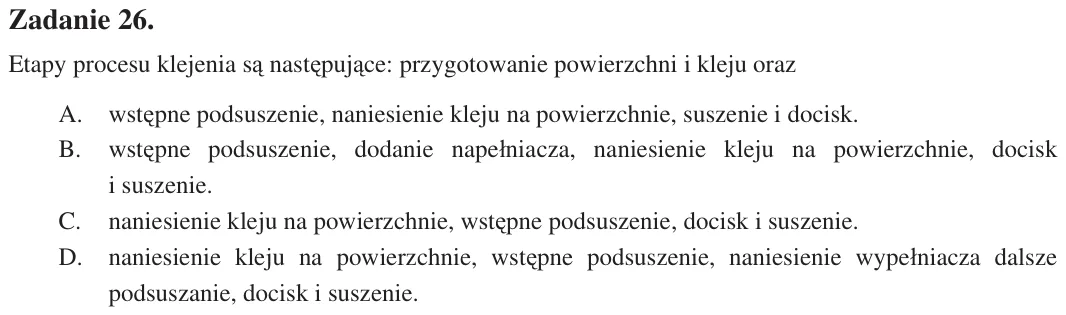

Zadanie 26. Etapy procesu klejenia są następujące: przygotowanie powierzchni i kleju oraz A. wstępne podsuszenie, naniesienie kleju na powierzchnie, suszenie i docisk. B. wstępne podsuszenie, dodanie napełniacza, naniesi

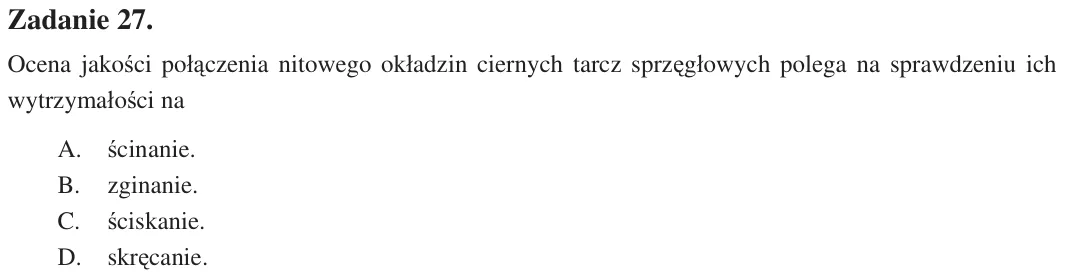

Zadanie 27. Ocena jakości połączenia nitowego okładzin ciernych tarcz sprzęgłowych polega na sprawdzeniu ich wytrzymałości na A. ścinanie. B. zginanie. C. ściskanie. D. skręcanie.

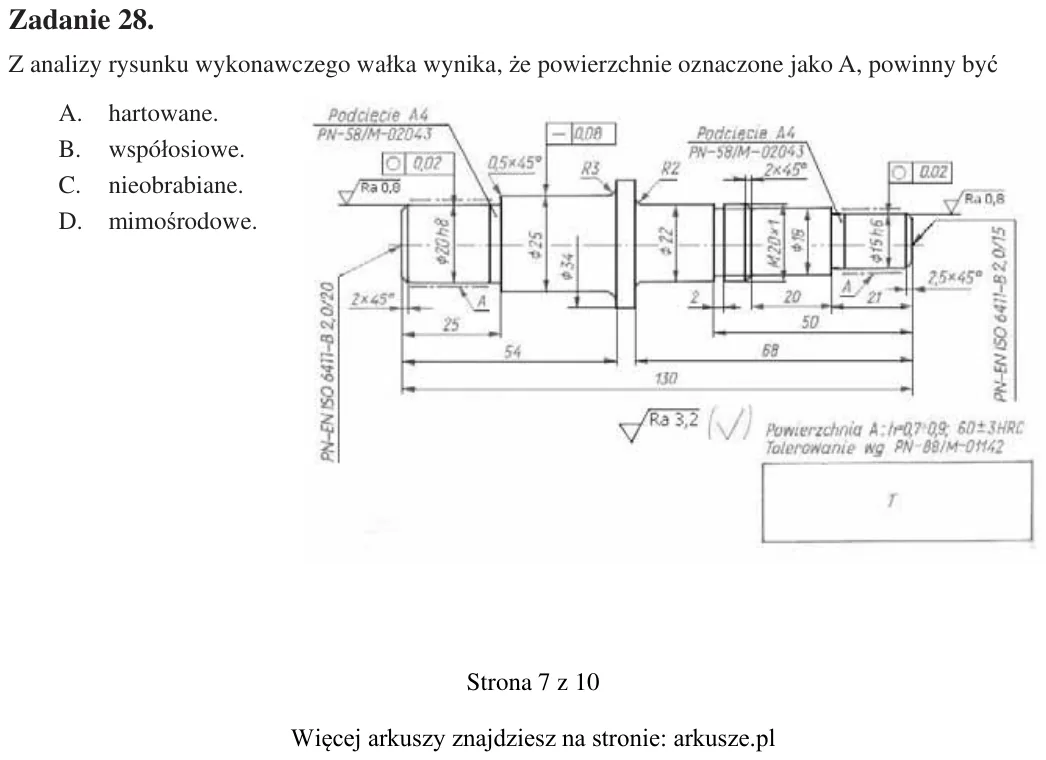

Zadanie 28. Z analizy rysunku wykonawczego wałka wynika, że powierzchnie oznaczone jako A, powinny być A. hartowane. B. współosiowe. C. nieobrabiane. D. mimośrodowe.

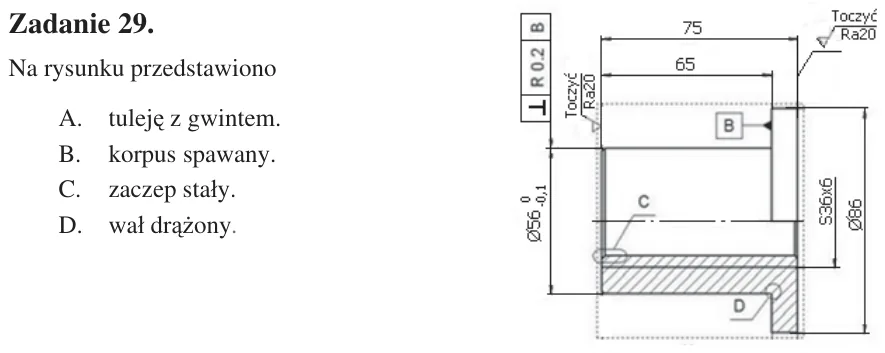

Zadanie 29. Na rysunku przedstawiono A. tuleję z gwintem. B. korpus spawany. C. zaczep stały. D. wał drążony.

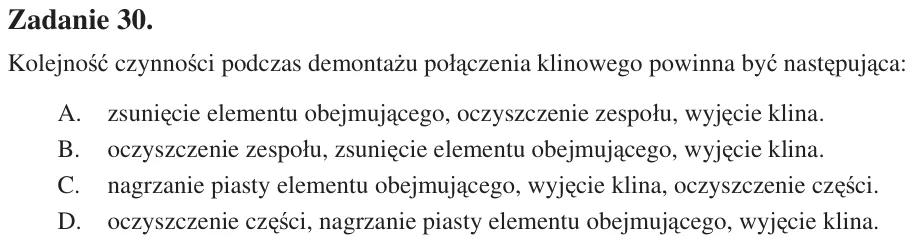

Zadanie 30. Kolejność czynności podczas demontażu połączenia klinowego powinna być następująca: A. zsunięcie elementu obejmującego, oczyszczenie zespołu, wyjęcie klina. B. oczyszczenie zespołu, zsunięcie elementu obejmuj

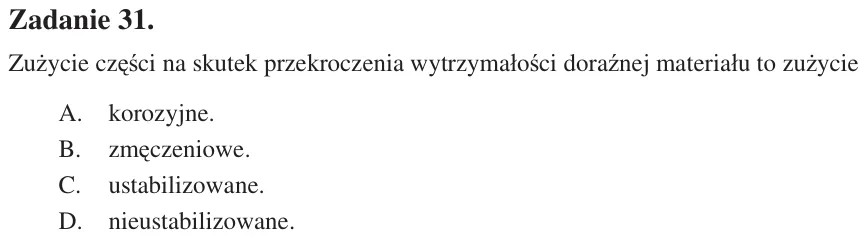

Zadanie 31. Zużycie części na skutek przekroczenia wytrzymałości doraźnej materiału to zużycie A. korozyjne. B. zmęczeniowe. C. ustabilizowane. D. nieustabilizowane.

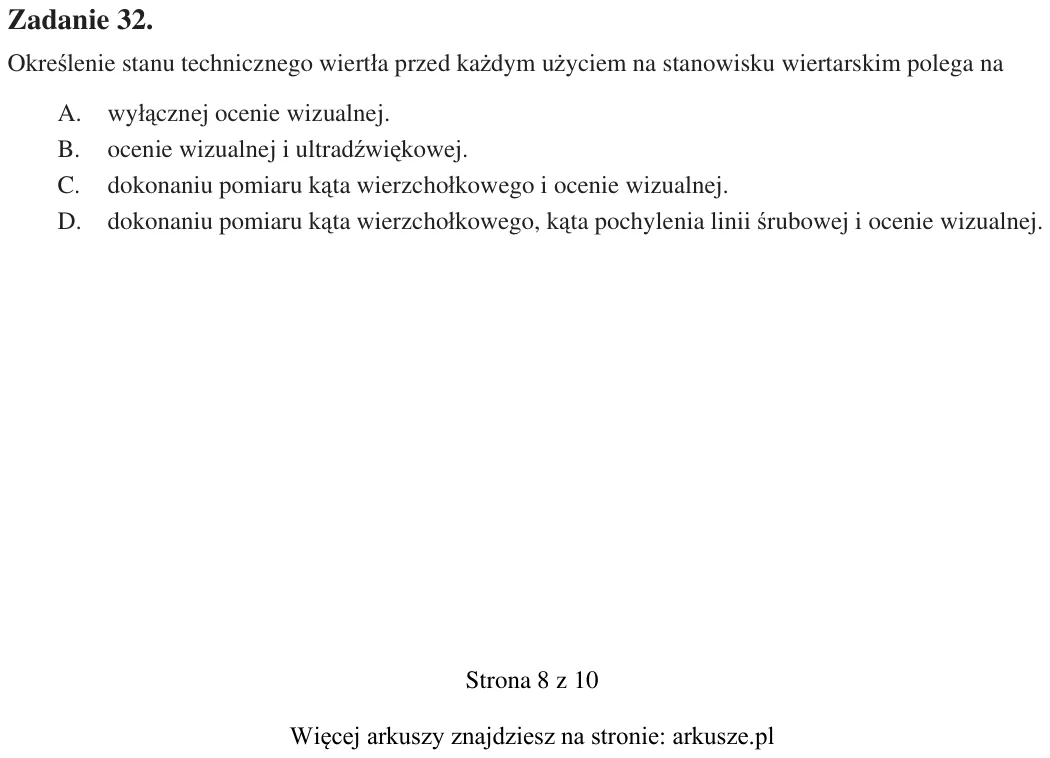

Zadanie 32. Określenie stanu technicznego wiertła przed każdym użyciem na stanowisku wiertarskim polega na A. wyłącznej ocenie wizualnej. B. ocenie wizualnej i ultradźwiękowej. C. dokonaniu pomiaru kąta wierzchołkowego i

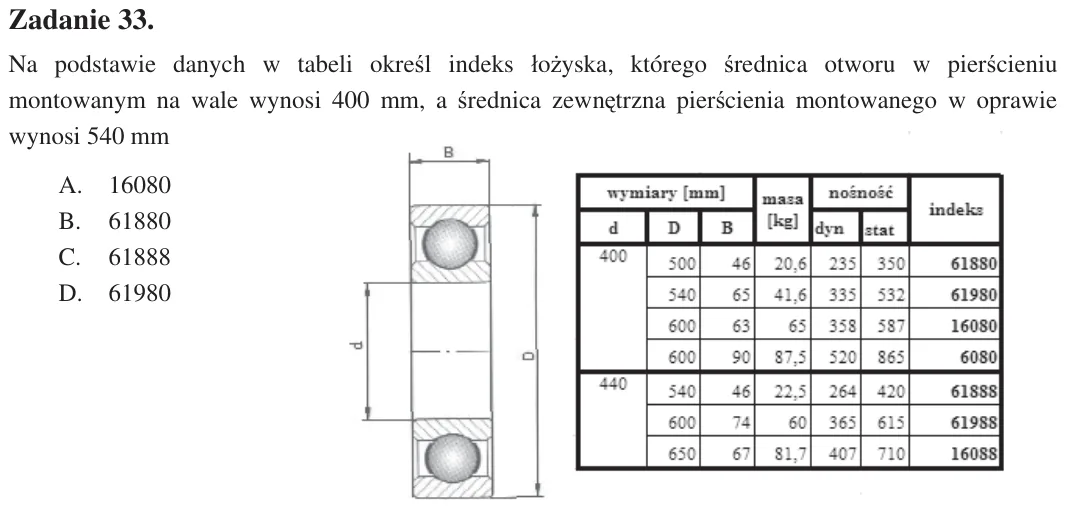

Zadanie 33. Na podstawie danych w tabeli określ indeks łożyska, którego średnica otworu w pierścieniu montowanym na wale wynosi 400 mm, a średnica zewnętrzna pierścienia montowanego w oprawie wynosi 540 mm A. 16080 B. 61

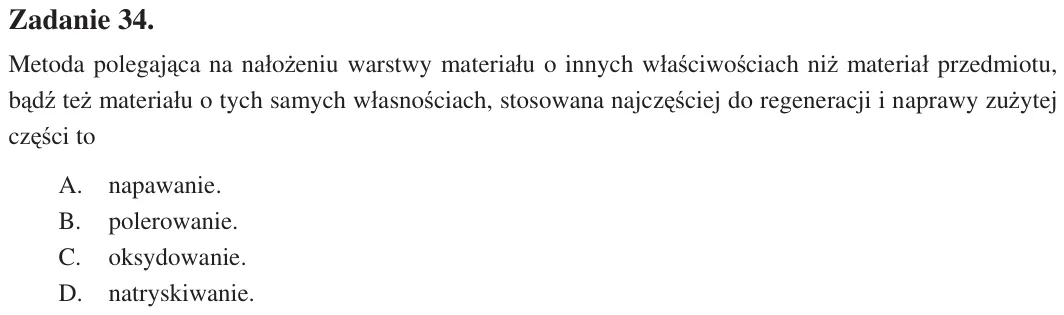

Zadanie 34. Metoda polegająca na nałożeniu warstwy materiału o innych właściwościach niż materiał przedmiotu, bądź też materiału o tych samych własnościach, stosowana najczęściej do regeneracji i naprawy zużytej części t

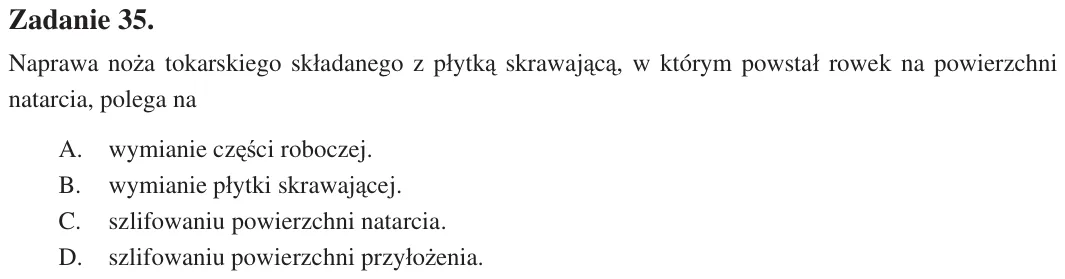

Zadanie 35. Naprawa noża tokarskiego składanego z płytką skrawającą, w którym powstał rowek na powierzchni natarcia, polega na A. wymianie części roboczej. B. wymianie płytki skrawającej. C. szlifowaniu powierzchni natar

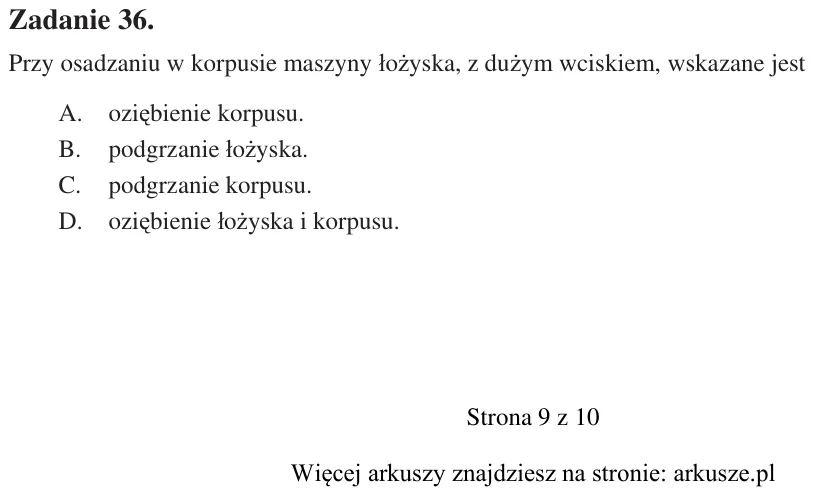

Zadanie 36. Przy osadzaniu w korpusie maszyny łożyska, z dużym wciskiem, wskazane jest A. oziębienie korpusu. B. podgrzanie łożyska. C. podgrzanie korpusu. D. oziębienie łożyska i korpusu.

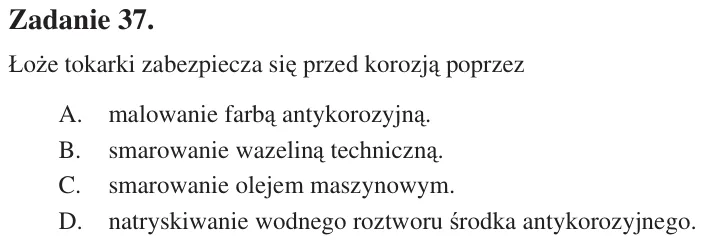

Zadanie 37. Łoże tokarki zabezpiecza się przed korozją poprzez A. malowanie farbą antykorozyjną. B. smarowanie wazeliną techniczną. C. smarowanie olejem maszynowym. D. natryskiwanie wodnego roztworu środka antykorozyjneg

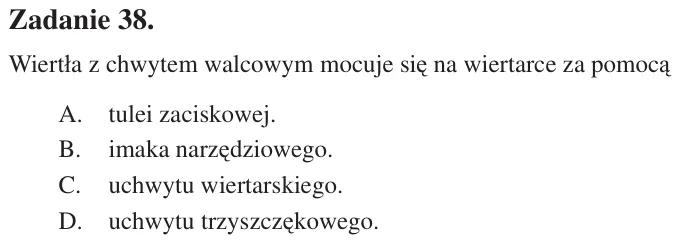

Zadanie 38. Wiertła z chwytem walcowym mocuje się na wiertarce za pomocą A. tulei zaciskowej. B. imaka narzędziowego. C. uchwytu wiertarskiego. D. uchwytu trzyszczękowego.

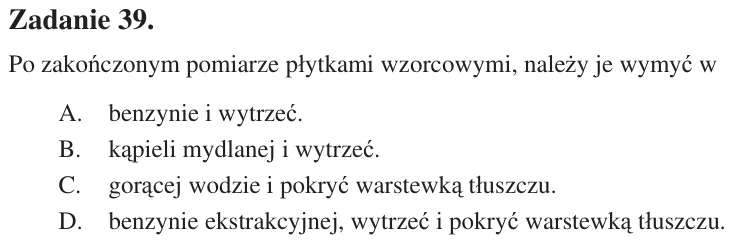

Zadanie 39. Po zakończonym pomiarze płytkami wzorcowymi, należy je wymyć w A. benzynie i wytrzeć. B. kąpieli mydlanej i wytrzeć. C. gorącej wodzie i pokryć warstewką tłuszczu. D. benzynie ekstrakcyjnej, wytrzeć i pokryć

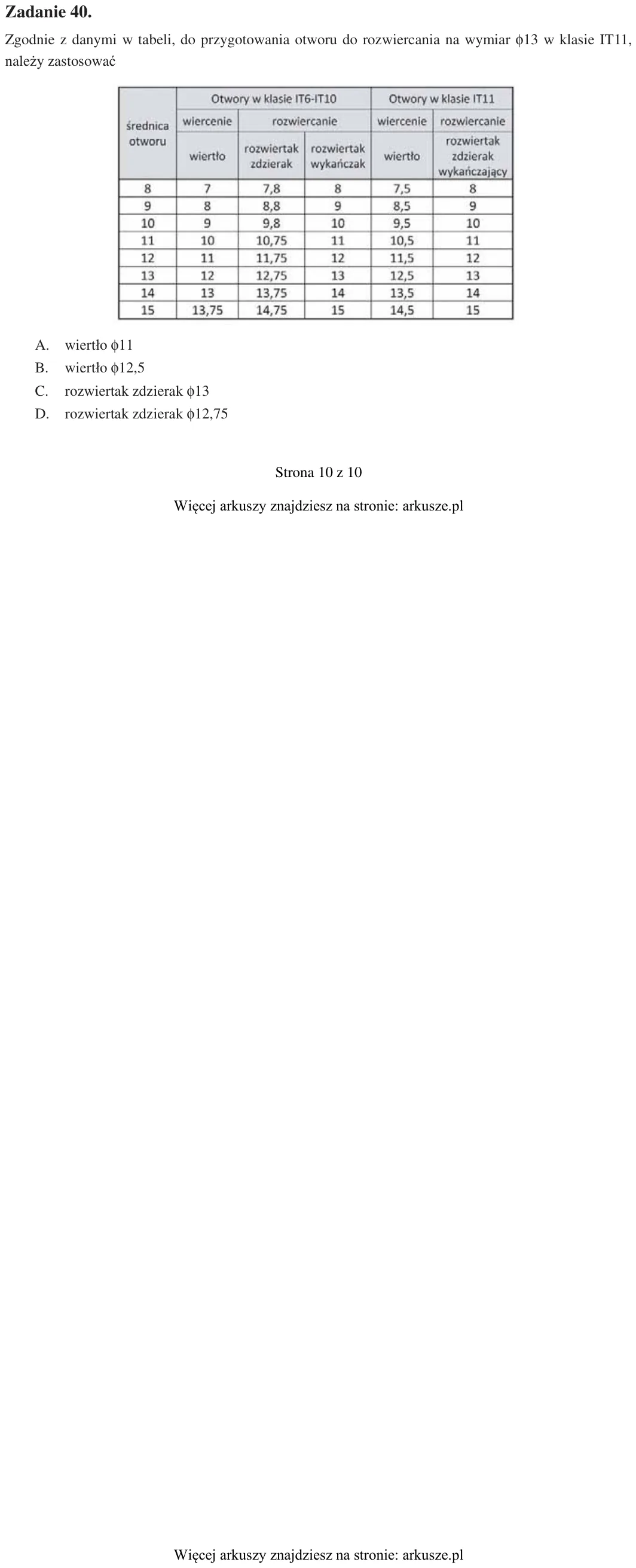

Zadanie 40. Zgodnie z danymi w tabeli, do przygotowania otworu do rozwiercania na wymiar 13 w klasie IT11, należy zastosować A. wiertło 11 B. wiertło 12,5 C. rozwiertak zdzierak 13 D. rozwiertak zdzierak 12,75
