M20 · Egzamin zawodowy · czerwiec 2017

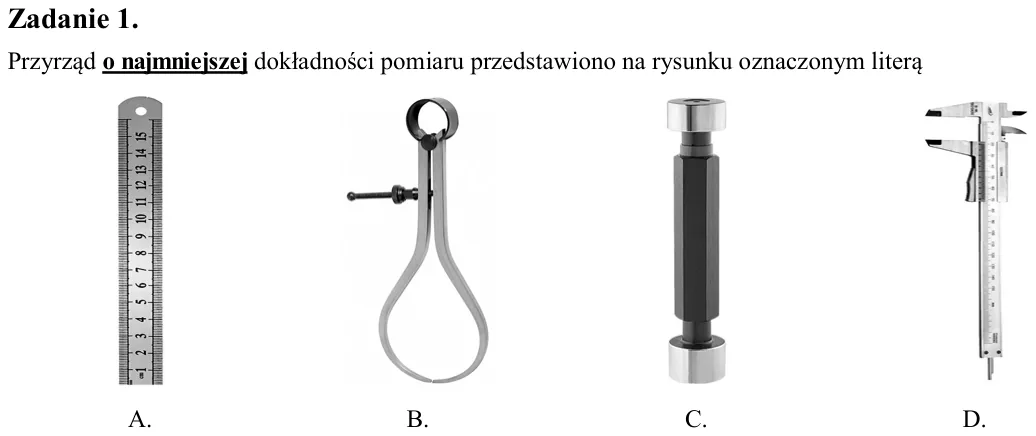

Zadanie 1. Przyrząd o najmniejszej dokładności pomiaru przedstawiono na rysunku oznaczonym literą

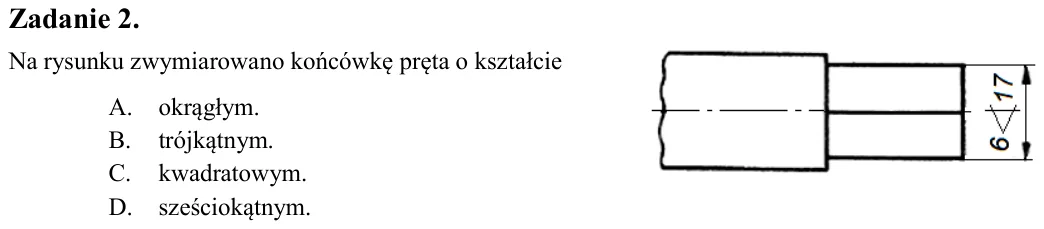

Zadanie 2. Na rysunku zwymiarowano końcówkę pręta o kształcie A. okrągłym. B. trójkątnym. C. kwadratowym. D. sześciokątnym.

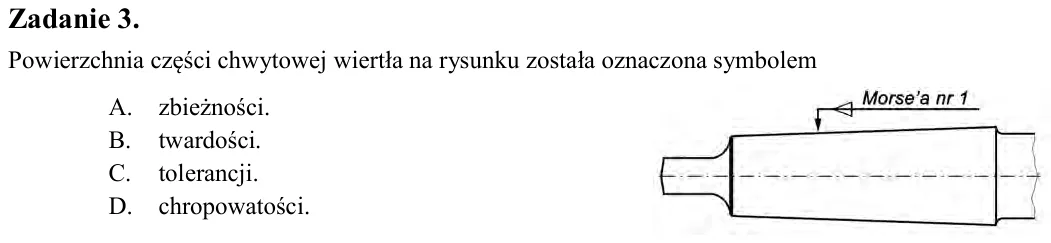

Zadanie 3. Powierzchnia części chwytowej wiertła na rysunku została oznaczona symbolem A. zbieżności. B. twardości. C. tolerancji. D. chropowatości.

Zadanie 4. Do wyznaczania środka przedmiotów okrągłych stosuje się A. pryzmę. B. suwmiarkę. C. środkownik. D. liniał krawędziowy.

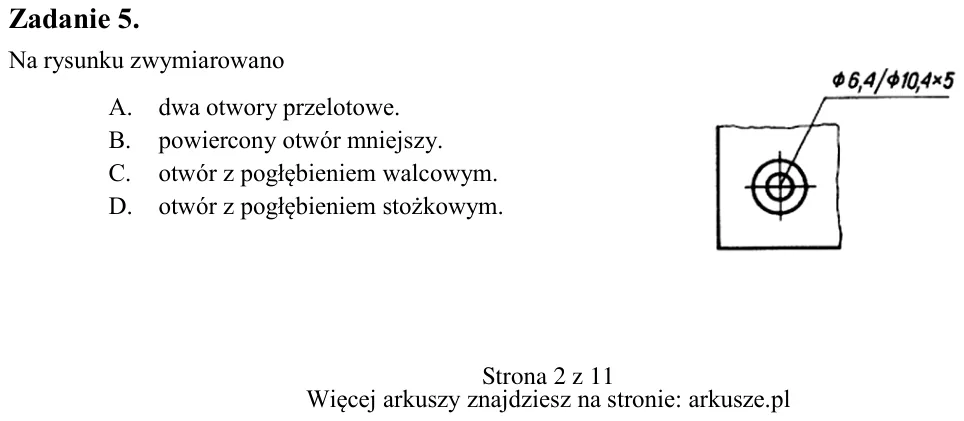

Zadanie 5. Na rysunku zwymiarowano A. dwa otwory przelotowe. B. powiercony otwór mniejszy. C. otwór z pogłębieniem walcowym. D. otwór z pogłębieniem stożkowym. A. B. C. D.

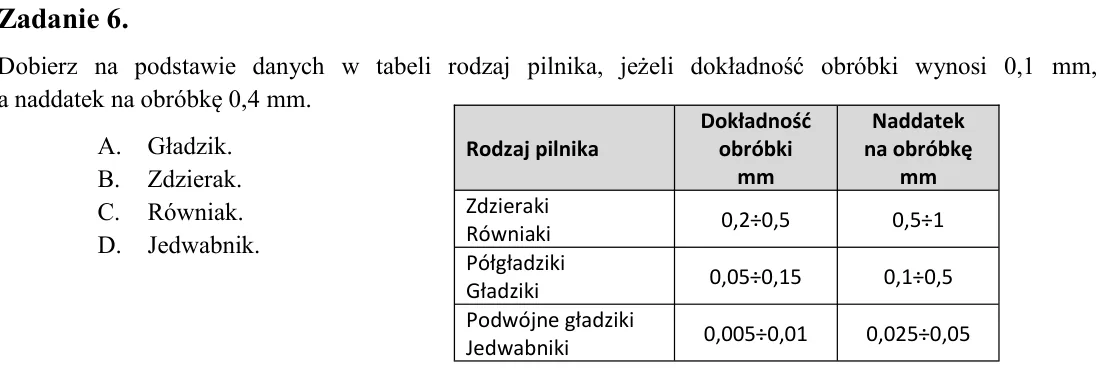

Zadanie 6. Dobierz na podstawie danych w tabeli rodzaj pilnika, jeżeli dokładność obróbki wynosi 0,1 mm, a naddatek na obróbkę 0,4 mm. A. Gładzik. B. Zdzierak. C. Równiak. D. Jedwabnik.

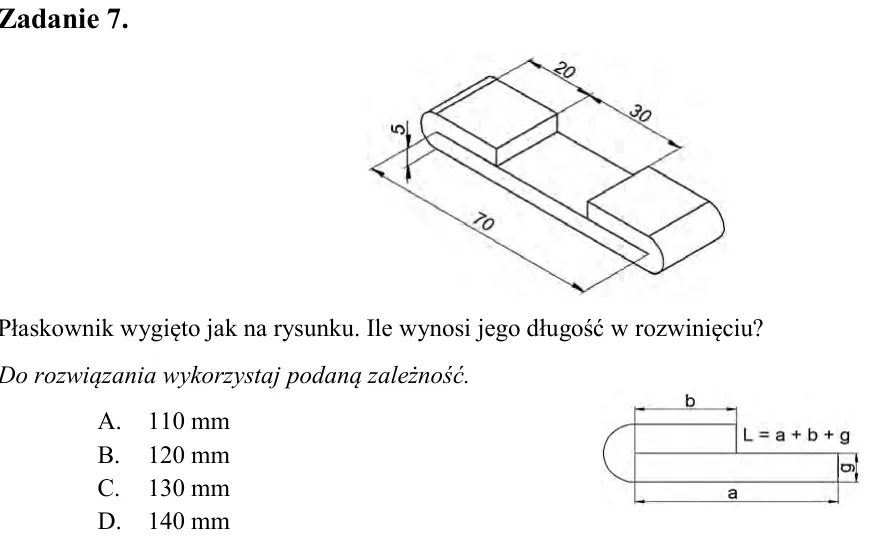

Zadanie 7. Płaskownik wygięto jak na rysunku. Ile wynosi jego długość w rozwinięciu? Do rozwiązania wykorzystaj podaną zależność. A. 110 mm B. 120 mm C. 130 mm D. 140 mm

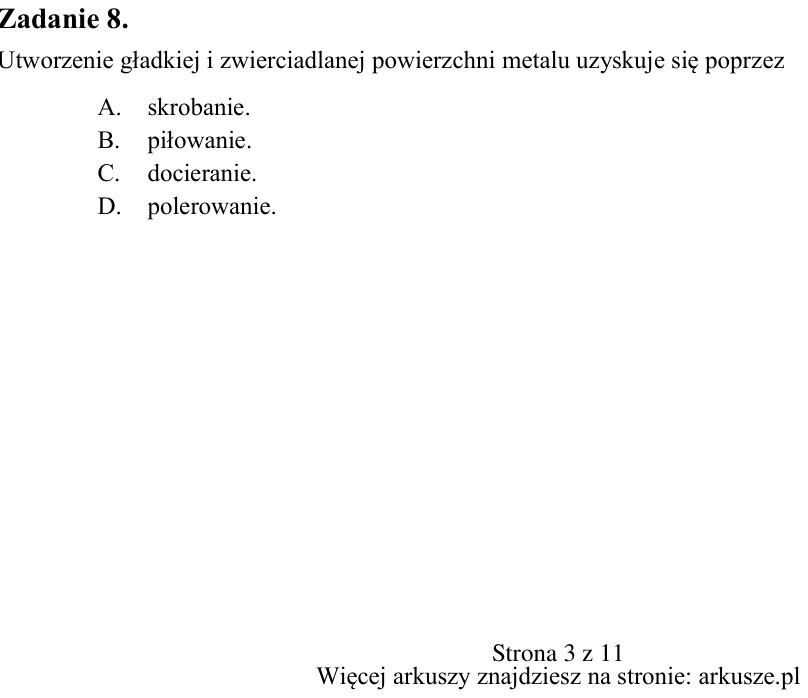

Zadanie 8. Utworzenie gładkiej i zwierciadlanej powierzchni metalu uzyskuje się poprzez A. skrobanie. B. piłowanie. C. docieranie. D. polerowanie. Rodzaj pilnika Dokładność obróbki mm Naddatek na obróbkę mm Zdzieraki Rów

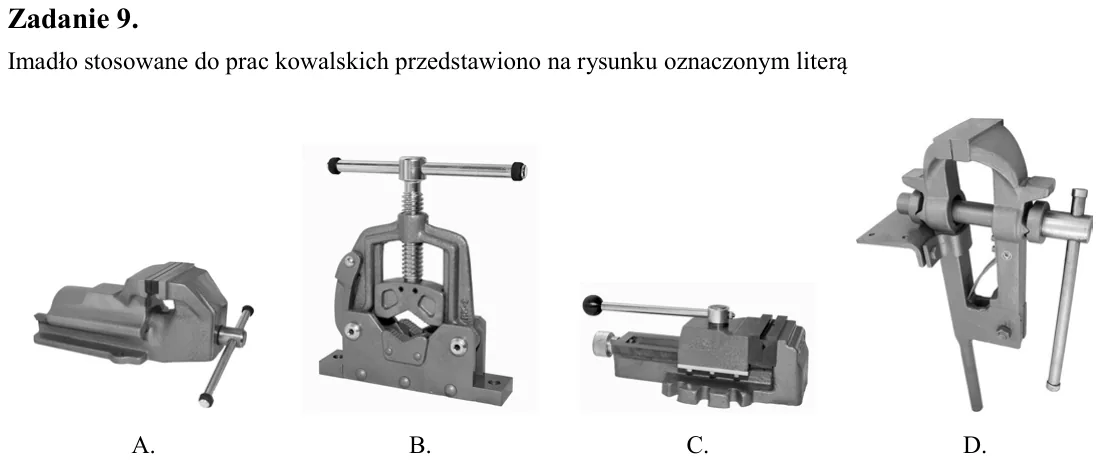

Zadanie 9. Imadło stosowane do prac kowalskich przedstawiono na rysunku oznaczonym literą

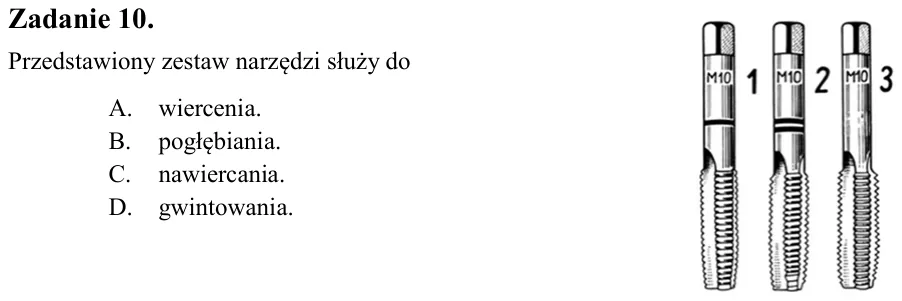

Zadanie 10. Przedstawiony zestaw narzędzi służy do A. wiercenia. B. pogłębiania. C. nawiercania. D. gwintowania.

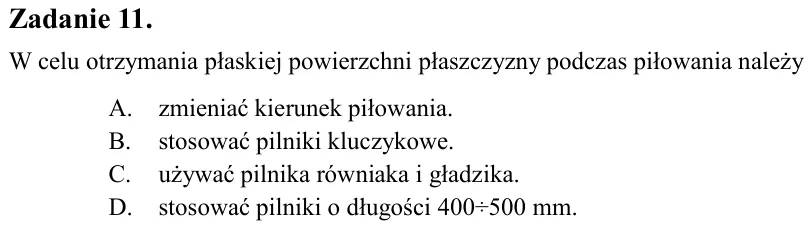

Zadanie 11. W celu otrzymania płaskiej powierzchni płaszczyzny podczas piłowania należy A. zmieniać kierunek piłowania. B. stosować pilniki kluczykowe. C. używać pilnika równiaka i gładzika. D. stosować pilniki o długośc

Zadanie 12. W przypadku wiercenia w stali miękkiej należy zastosować wiertło o kącie wierzchołkowym A. 50° B. 60° C. 118° D. 135°

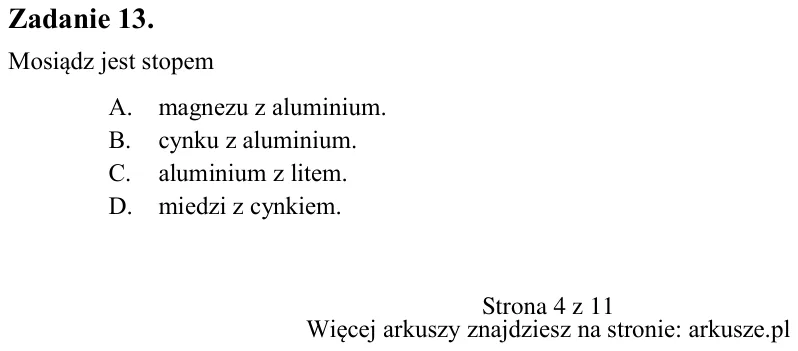

Zadanie 13. Mosiądz jest stopem A. magnezu z aluminium. B. cynku z aluminium. C. aluminium z litem. D. miedzi z cynkiem. A. B. C. D.

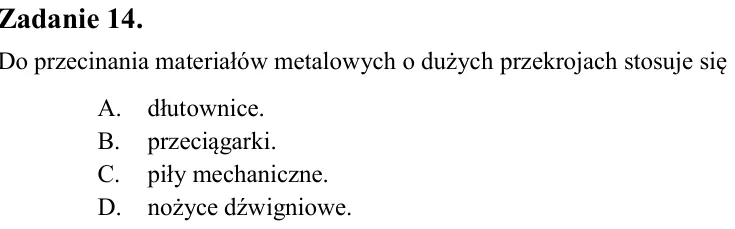

Zadanie 14. Do przecinania materiałów metalowych o dużych przekrojach stosuje się A. dłutownice. B. przeciągarki. C. piły mechaniczne. D. nożyce dźwigniowe.

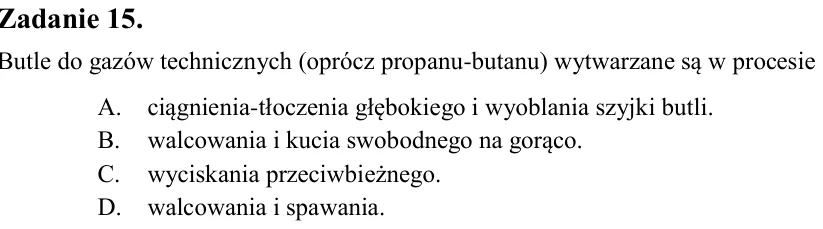

Zadanie 15. Butle do gazów technicznych (oprócz propanu-butanu) wytwarzane są w procesie A. ciągnienia-tłoczenia głębokiego i wyoblania szyjki butli. B. walcowania i kucia swobodnego na gorąco. C. wyciskania przeciwbieżn

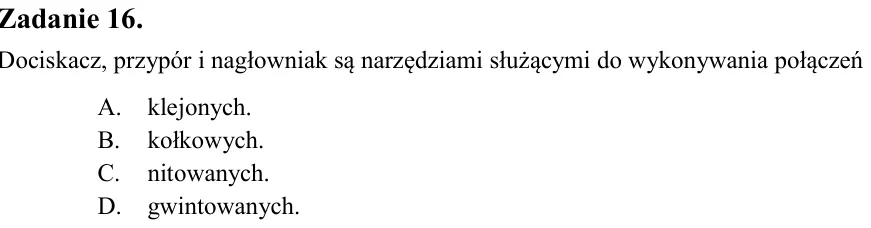

Zadanie 16. Dociskacz, przypór i nagłowniak są narzędziami służącymi do wykonywania połączeń A. klejonych. B. kołkowych. C. nitowanych. D. gwintowanych.

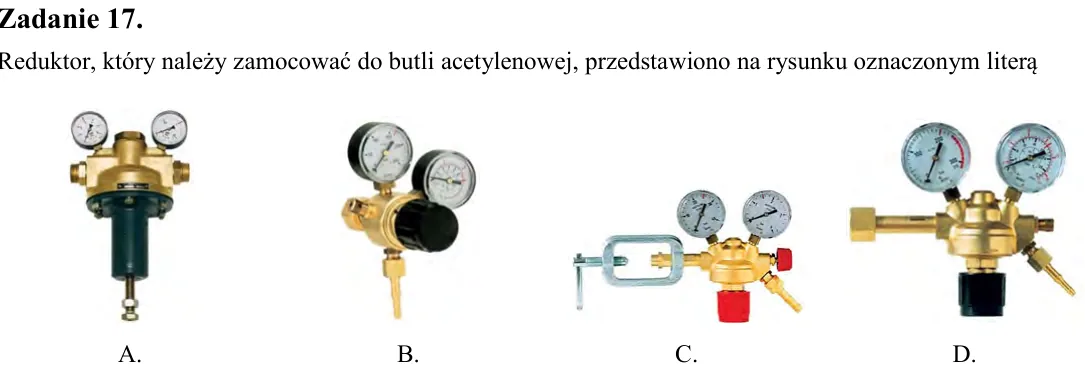

Zadanie 17. Reduktor, który należy zamocować do butli acetylenowej, przedstawiono na rysunku oznaczonym literą

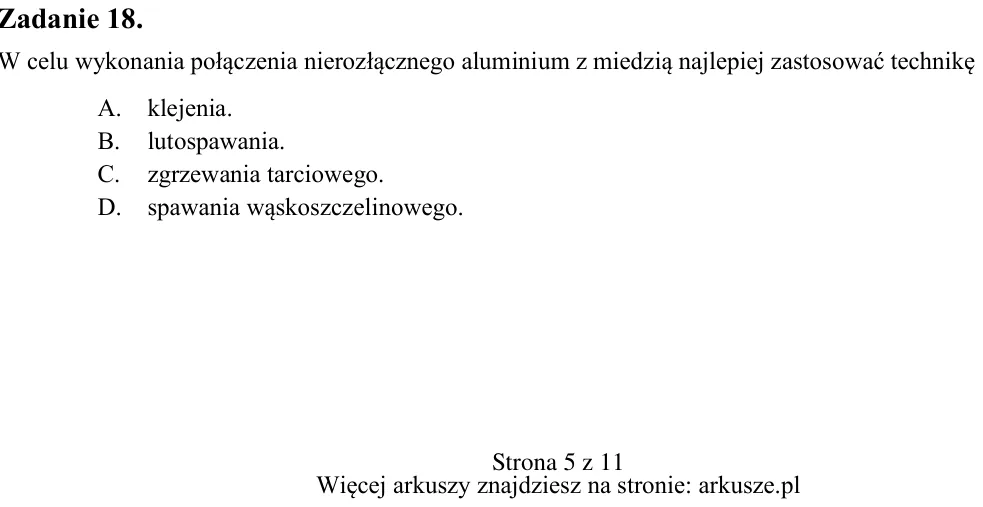

Zadanie 18. W celu wykonania połączenia nierozłącznego aluminium z miedzią najlepiej zastosować technikę A. klejenia. B. lutospawania. C. zgrzewania tarciowego. D. spawania wąskoszczelinowego. A. B. C. D.

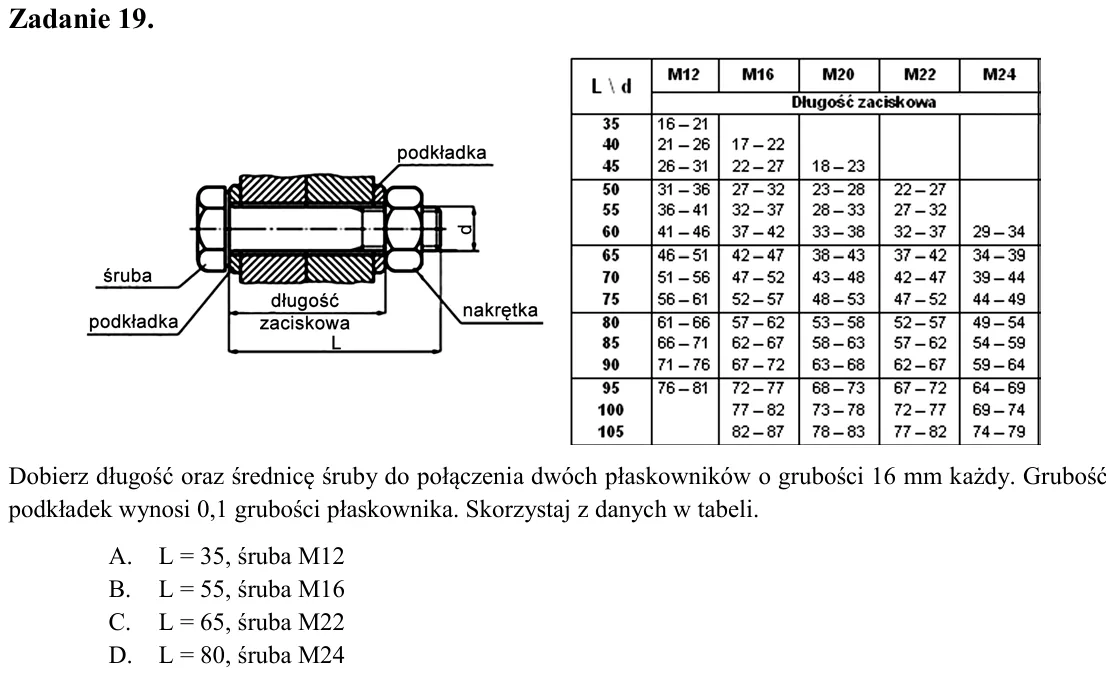

Zadanie 19. Dobierz długość oraz średnicę śruby do połączenia dwóch płaskowników o grubości 16 mm każdy. Grubość podkładek wynosi 0,1 grubości płaskownika. Skorzystaj z danych w tabeli. A. L = 35, śruba M12 B. L = 55, śr

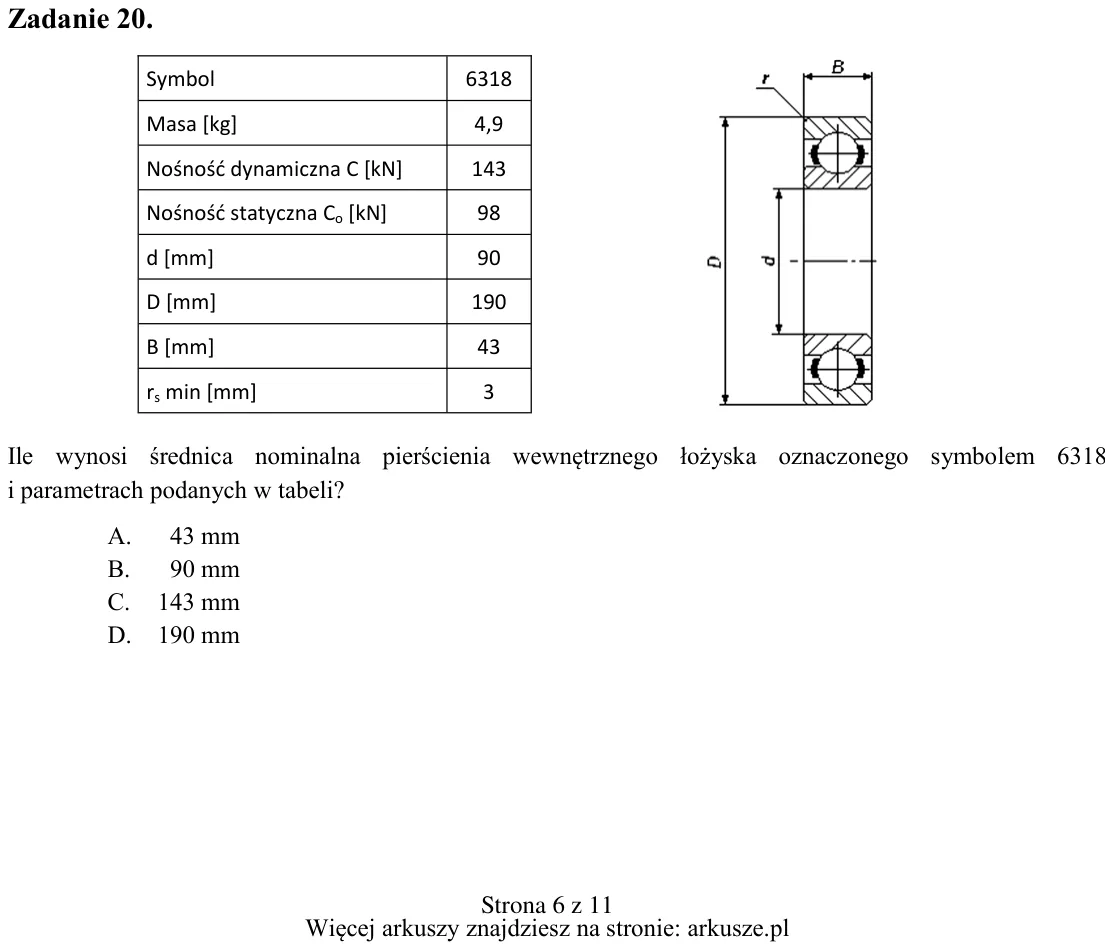

Zadanie 20. Ile wynosi średnica nominalna pierścienia wewnętrznego łożyska oznaczonego symbolem 6318 i parametrach podanych w tabeli? A. 43 mm B. 90 mm C. 143 mm D. 190 mm Symbol 6318 Masa [kg] 4,9 Nośność dynamiczna C [

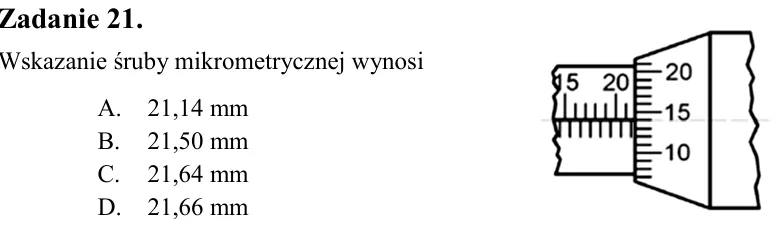

Zadanie 21. Wskazanie śruby mikrometrycznej wynosi A. 21,14 mm B. 21,50 mm C. 21,64 mm D. 21,66 mm

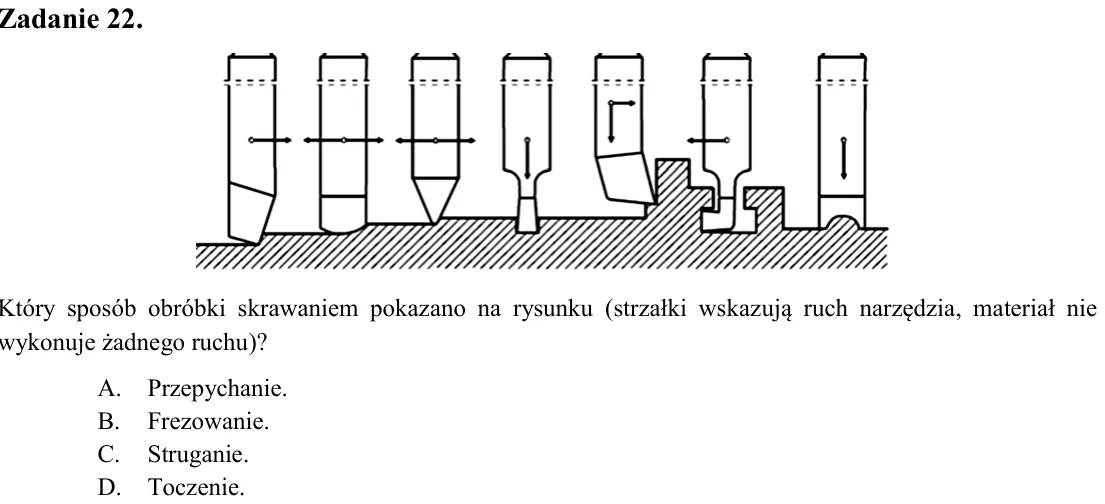

Zadanie 22. Który sposób obróbki skrawaniem pokazano na rysunku (strzałki wskazują ruch narzędzia, materiał nie wykonuje żadnego ruchu)? A. Przepychanie. B. Frezowanie. C. Struganie. D. Toczenie.

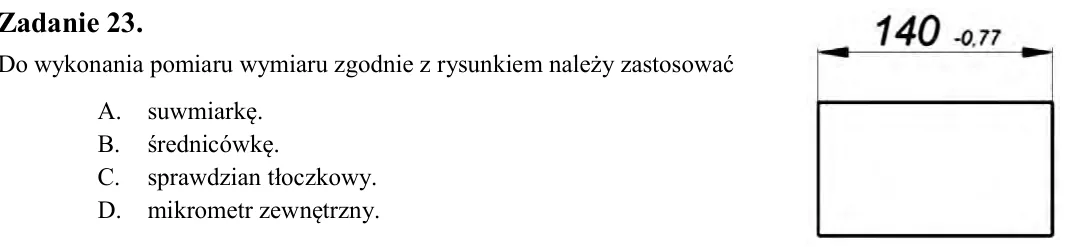

Zadanie 23. Do wykonania pomiaru wymiaru zgodnie z rysunkiem należy zastosować A. suwmiarkę. B. średnicówkę. C. sprawdzian tłoczkowy. D. mikrometr zewnętrzny.

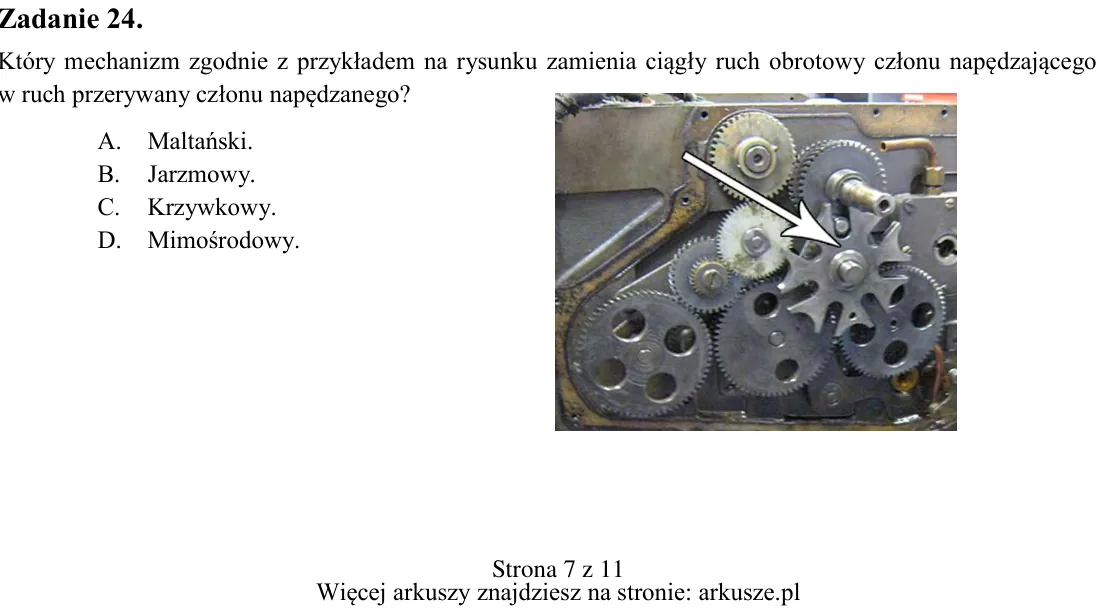

Zadanie 24. Który mechanizm zgodnie z przykładem na rysunku zamienia ciągły ruch obrotowy członu napędzającego w ruch przerywany członu napędzanego? A. Maltański. B. Jarzmowy. C. Krzywkowy. D. Mimośrodowy.

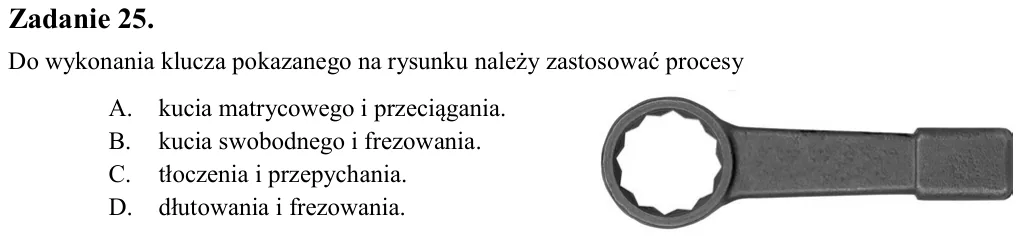

Zadanie 25. Do wykonania klucza pokazanego na rysunku należy zastosować procesy A. kucia matrycowego i przeciągania. B. kucia swobodnego i frezowania. C. tłoczenia i przepychania. D. dłutowania i frezowania.

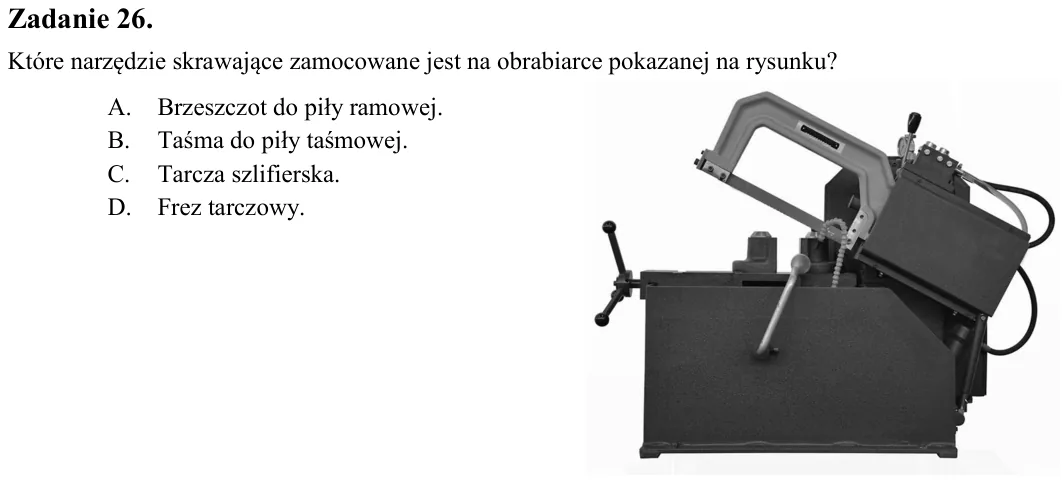

Zadanie 26. Które narzędzie skrawające zamocowane jest na obrabiarce pokazanej na rysunku? A. Brzeszczot do piły ramowej. B. Taśma do piły taśmowej. C. Tarcza szlifierska. D. Frez tarczowy.

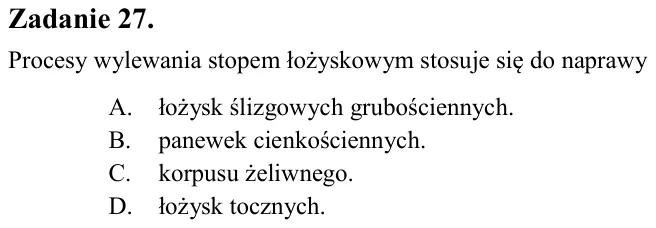

Zadanie 27. Procesy wylewania stopem łożyskowym stosuje się do naprawy A. łożysk ślizgowych grubościennych. B. panewek cienkościennych. C. korpusu żeliwnego. D. łożysk tocznych.

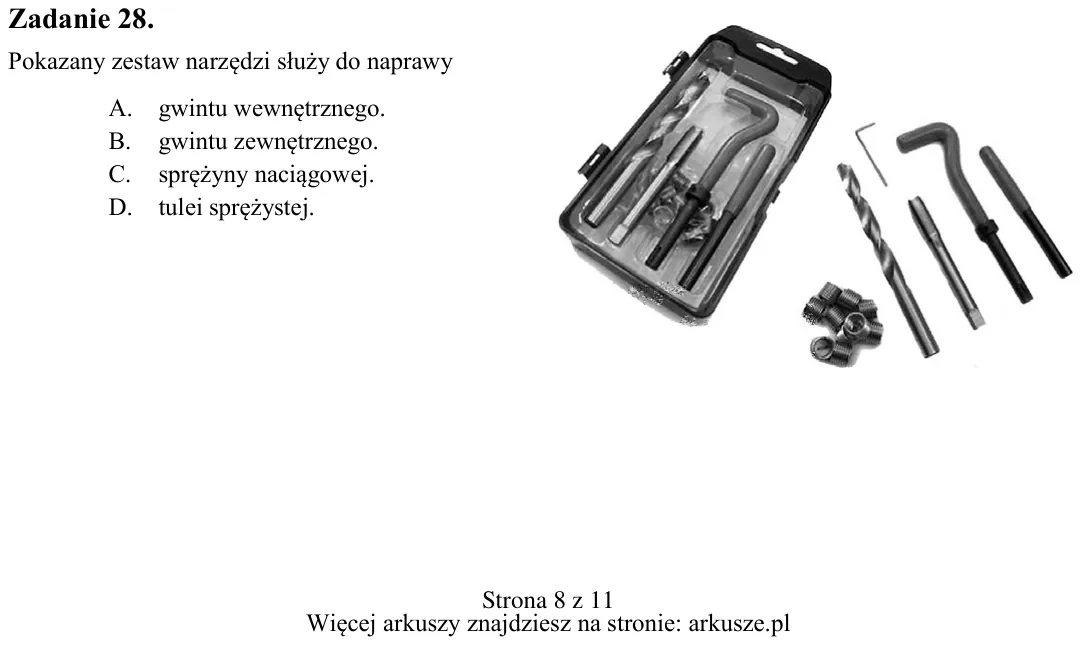

Zadanie 28. Pokazany zestaw narzędzi służy do naprawy A. gwintu wewnętrznego. B. gwintu zewnętrznego. C. sprężyny naciągowej. D. tulei sprężystej.

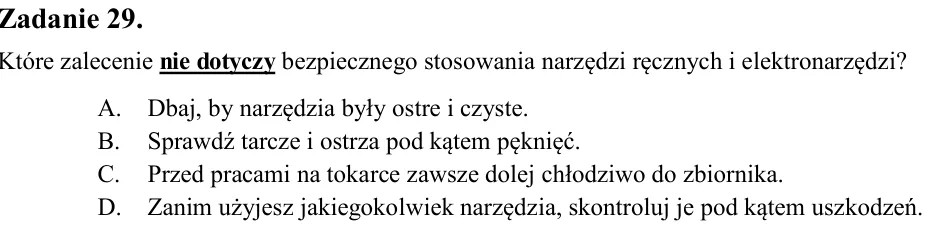

Zadanie 29. Które zalecenie nie dotyczy bezpiecznego stosowania narzędzi ręcznych i elektronarzędzi? A. Dbaj, by narzędzia były ostre i czyste. B. Sprawdź tarcze i ostrza pod kątem pęknięć. C. Przed pracami na tokarce za

Zadanie 30. Odlewanie ciśnieniowe stosuje się do wykonania elementów A. ze stopów aluminium. B. z żeliwa szarego. C. ze staliwa. D. ze stali.

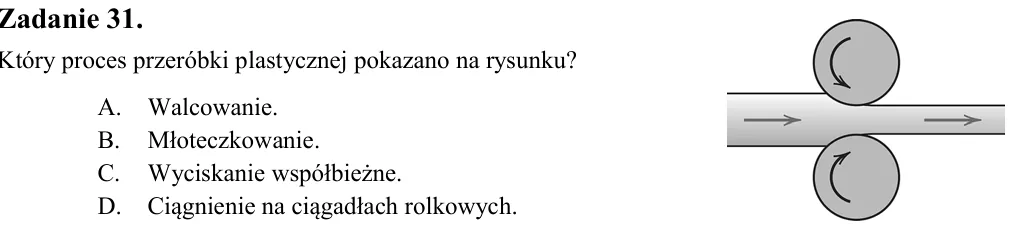

Zadanie 31. Który proces przeróbki plastycznej pokazano na rysunku? A. Walcowanie. B. Młoteczkowanie. C. Wyciskanie współbieżne. D. Ciągnienie na ciągadłach rolkowych.

Zadanie 32. Do spawania tworzyw sztucznych wykorzystuje się A. płomień wodorowo-tlenowy. B. gorące powietrze. C. łuk elektryczny. D. silny docisk.

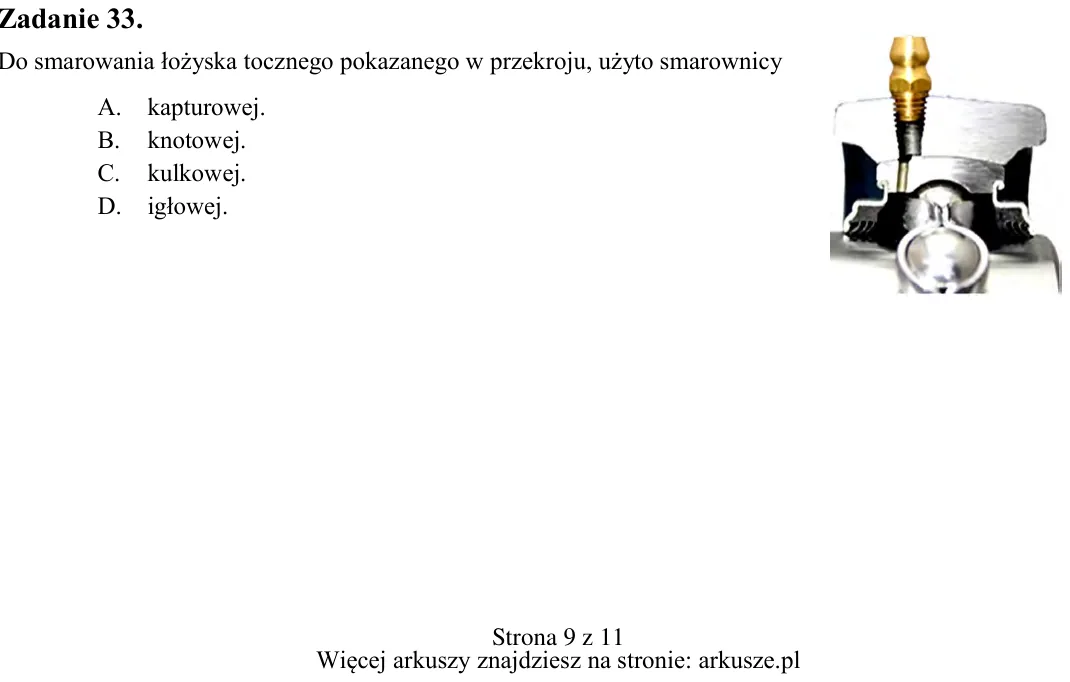

Zadanie 33. Do smarowania łożyska tocznego pokazanego w przekroju, użyto smarownicy A. kapturowej. B. knotowej. C. kulkowej. D. igłowej.

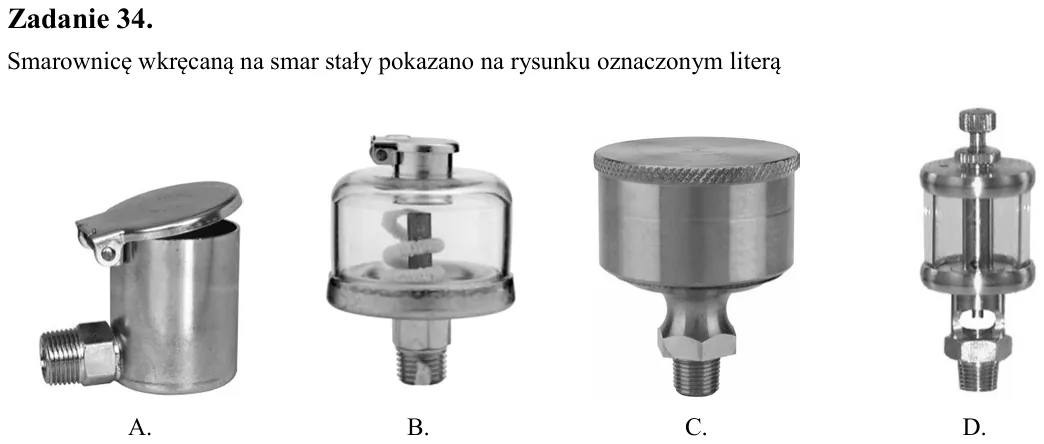

Zadanie 34. Smarownicę wkręcaną na smar stały pokazano na rysunku oznaczonym literą

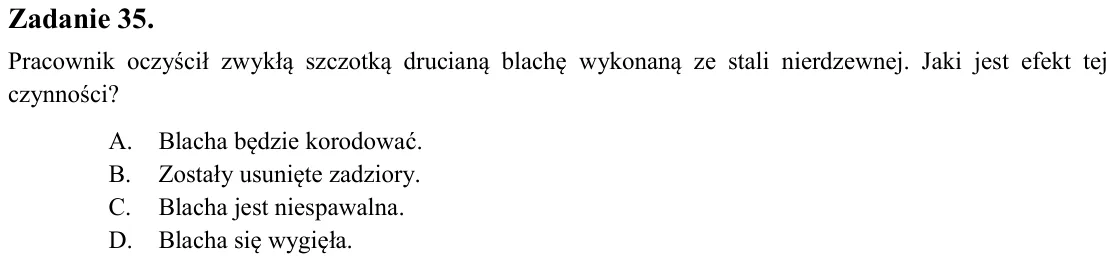

Zadanie 35. Pracownik oczyścił zwykłą szczotką drucianą blachę wykonaną ze stali nierdzewnej. Jaki jest efekt tej czynności? A. Blacha będzie korodować. B. Zostały usunięte zadziory. C. Blacha jest niespawalna. D. Blacha

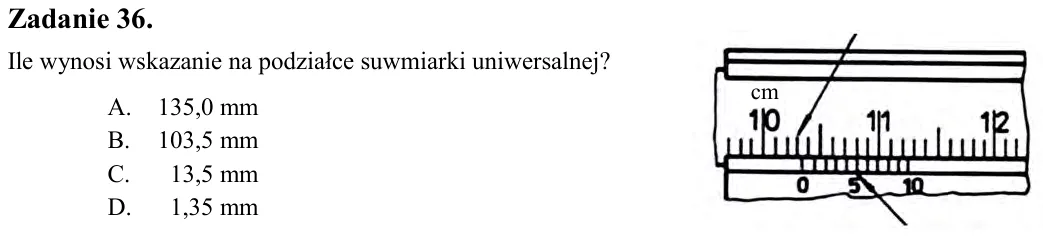

Zadanie 36. Ile wynosi wskazanie na podziałce suwmiarki uniwersalnej? A. 135,0 mm B. 103,5 mm C. 13,5 mm D. 1,35 mm

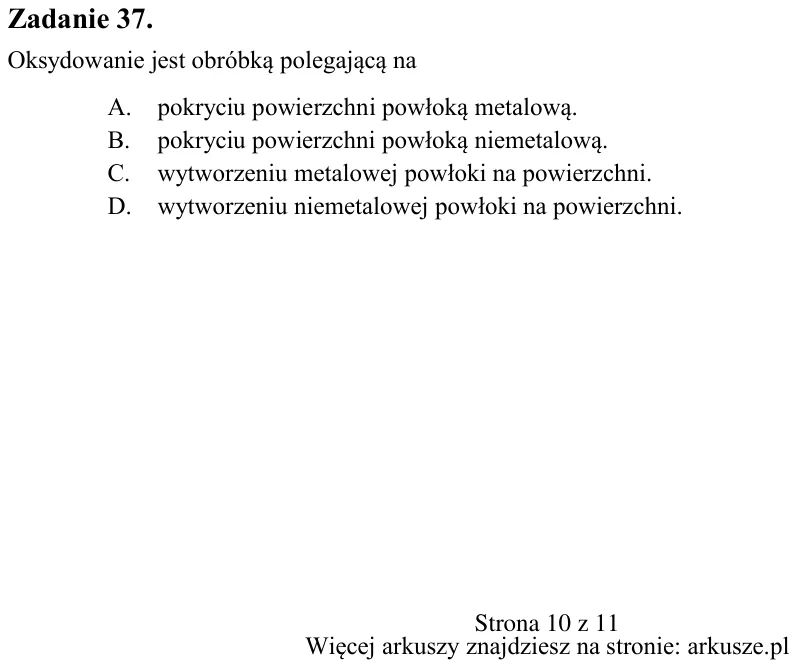

Zadanie 37. Oksydowanie jest obróbką polegającą na A. pokryciu powierzchni powłoką metalową. B. pokryciu powierzchni powłoką niemetalową. C. wytworzeniu metalowej powłoki na powierzchni. D. wytworzeniu niemetalowej powło

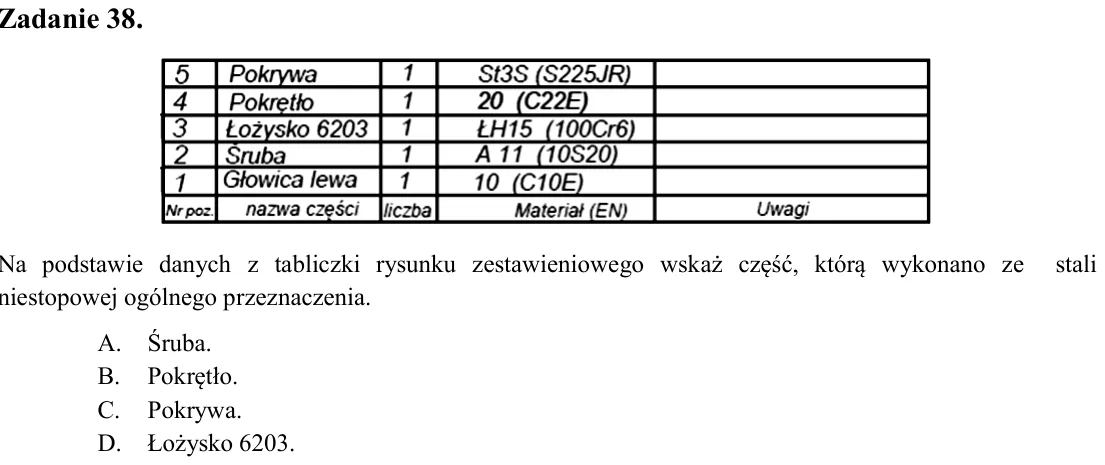

Zadanie 38. Na podstawie danych z tabliczki rysunku zestawieniowego wskaż część, którą wykonano ze stali niestopowej ogólnego przeznaczenia. A. Śruba. B. Pokrętło. C. Pokrywa. D. Łożysko 6203.

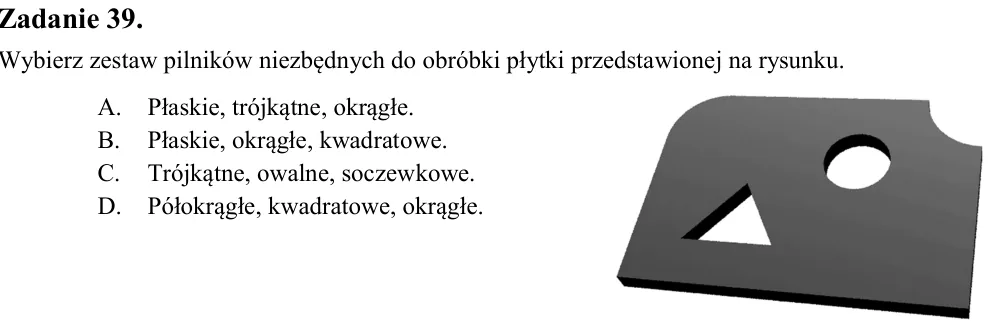

Zadanie 39. Wybierz zestaw pilników niezbędnych do obróbki płytki przedstawionej na rysunku. A. Płaskie, trójkątne, okrągłe. B. Płaskie, okrągłe, kwadratowe. C. Trójkątne, owalne, soczewkowe. D. Półokrągłe, kwadratowe, o

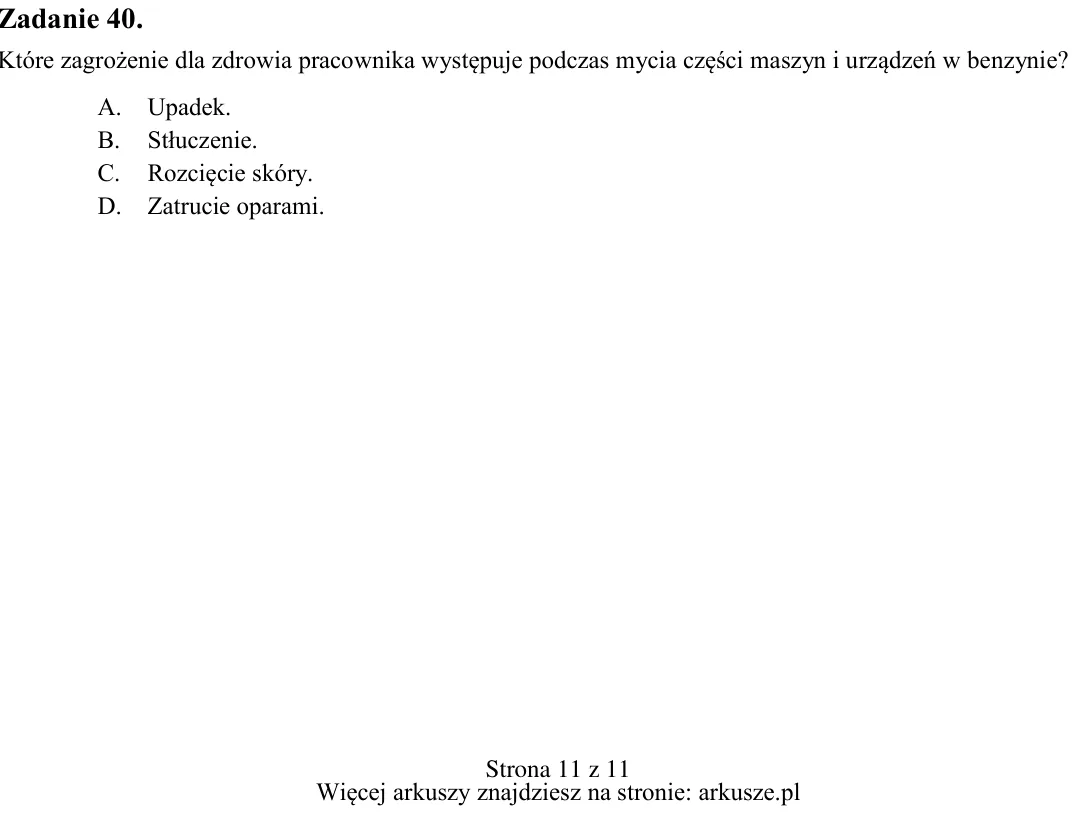

Zadanie 40. Które zagrożenie dla zdrowia pracownika występuje podczas mycia części maszyn i urządzeń w benzynie? A. Upadek. B. Stłuczenie. C. Rozcięcie skóry. D. Zatrucie oparami.
