M20 · Egzamin zawodowy · czerwiec 2018

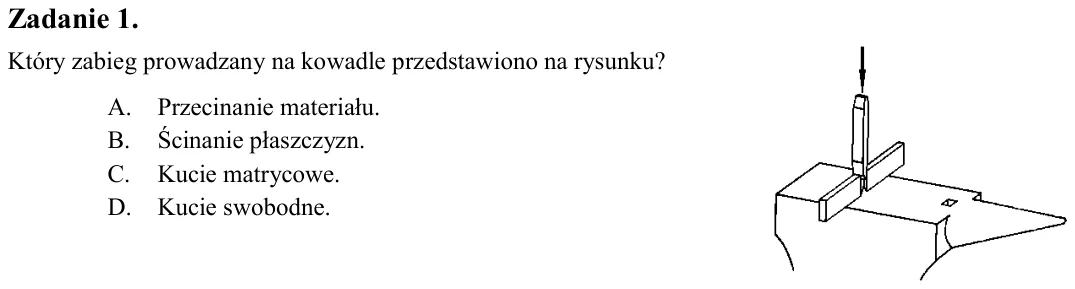

Zadanie 1. Który zabieg prowadzany na kowadle przedstawiono na rysunku? A. Przecinanie materiału. B. Ścinanie płaszczyzn. C. Kucie matrycowe. D. Kucie swobodne.

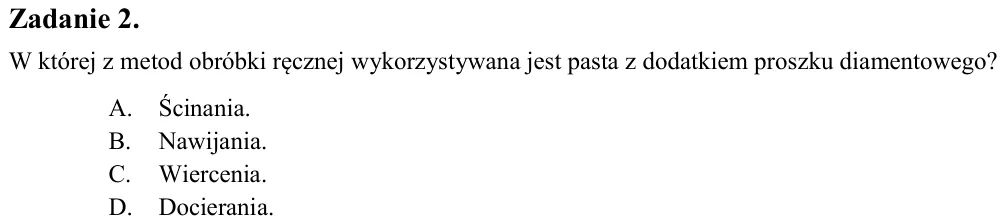

Zadanie 2. W której z metod obróbki ręcznej wykorzystywana jest pasta z dodatkiem proszku diamentowego? A. Ścinania. B. Nawijania. C. Wiercenia. D. Docierania.

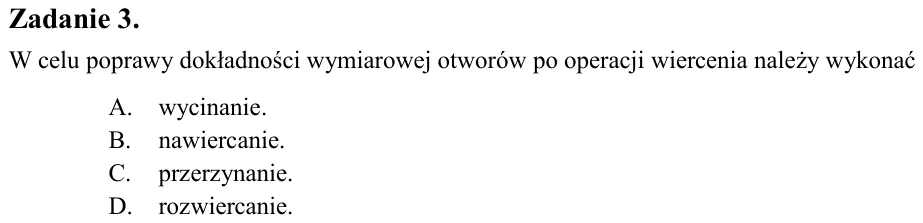

Zadanie 3. W celu poprawy dokładności wymiarowej otworów po operacji wiercenia należy wykonać A. wycinanie. B. nawiercanie. C. przerzynanie. D. rozwiercanie.

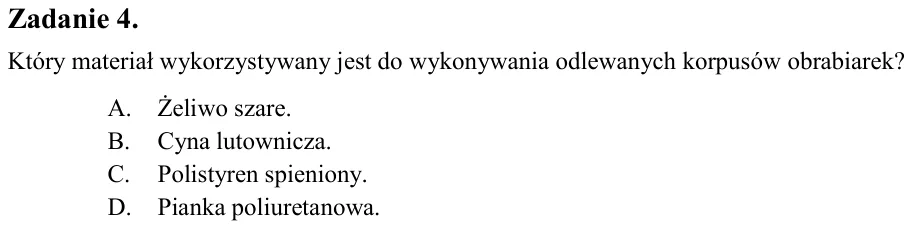

Zadanie 4. Który materiał wykorzystywany jest do wykonywania odlewanych korpusów obrabiarek? A. Żeliwo szare. B. Cyna lutownicza. C. Polistyren spieniony. D. Pianka poliuretanowa.

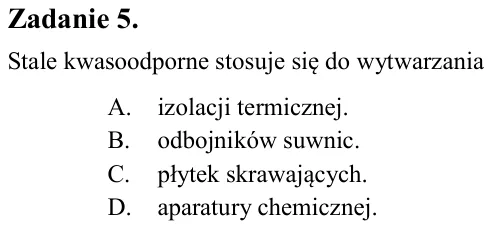

Zadanie 5. Stale kwasoodporne stosuje się do wytwarzania A. izolacji termicznej. B. odbojników suwnic. C. płytek skrawających. D. aparatury chemicznej.

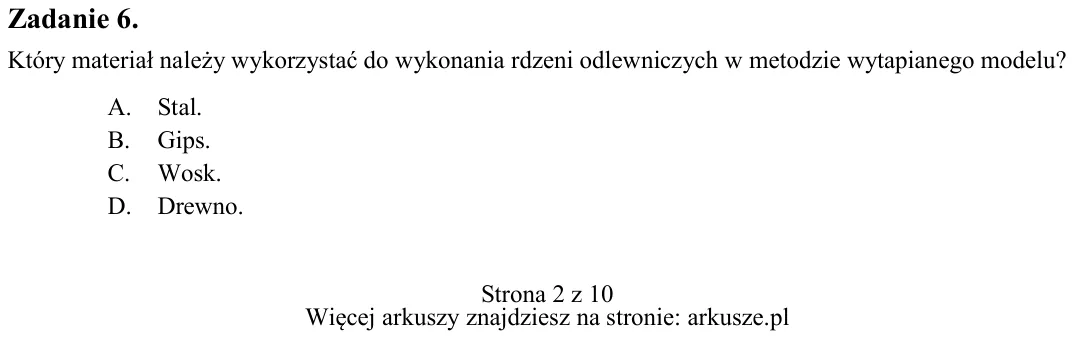

Zadanie 6. Który materiał należy wykorzystać do wykonania rdzeni odlewniczych w metodzie wytapianego modelu? A. Stal. B. Gips. C. Wosk. D. Drewno.

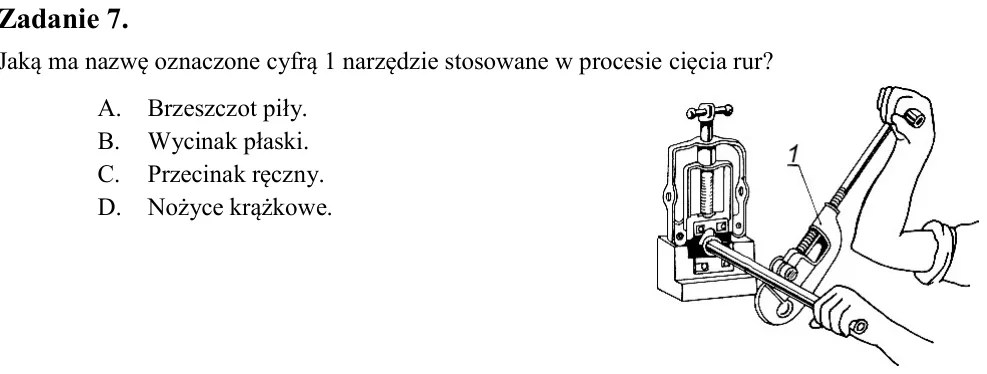

Zadanie 7. Jaką ma nazwę oznaczone cyfrą 1 narzędzie stosowane w procesie cięcia rur? A. Brzeszczot piły. B. Wycinak płaski. C. Przecinak ręczny. D. Nożyce krążkowe.

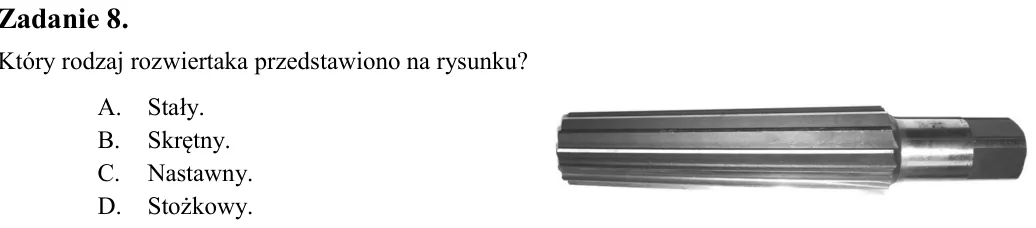

Zadanie 8. Który rodzaj rozwiertaka przedstawiono na rysunku? A. Stały. B. Skrętny. C. Nastawny. D. Stożkowy.

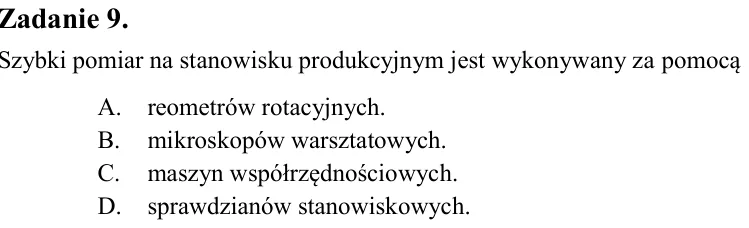

Zadanie 9. Szybki pomiar na stanowisku produkcyjnym jest wykonywany za pomocą A. reometrów rotacyjnych. B. mikroskopów warsztatowych. C. maszyn współrzędnościowych. D. sprawdzianów stanowiskowych.

Zadanie 10. Przymiar kreskowy umożliwia pomiar A. długości. B. poziomu. C. osiowości. D. chropowatości.

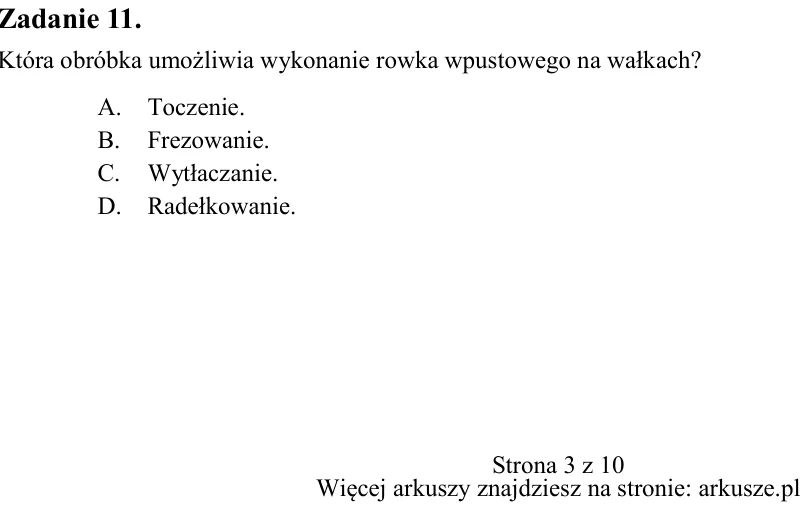

Zadanie 11. Która obróbka umożliwia wykonanie rowka wpustowego na wałkach? A. Toczenie. B. Frezowanie. C. Wytłaczanie. D. Radełkowanie.

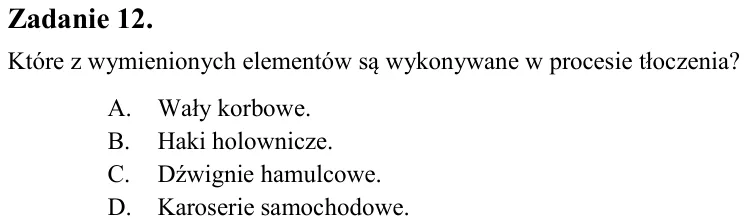

Zadanie 12. Które z wymienionych elementów są wykonywane w procesie tłoczenia? A. Wały korbowe. B. Haki holownicze. C. Dźwignie hamulcowe. D. Karoserie samochodowe.

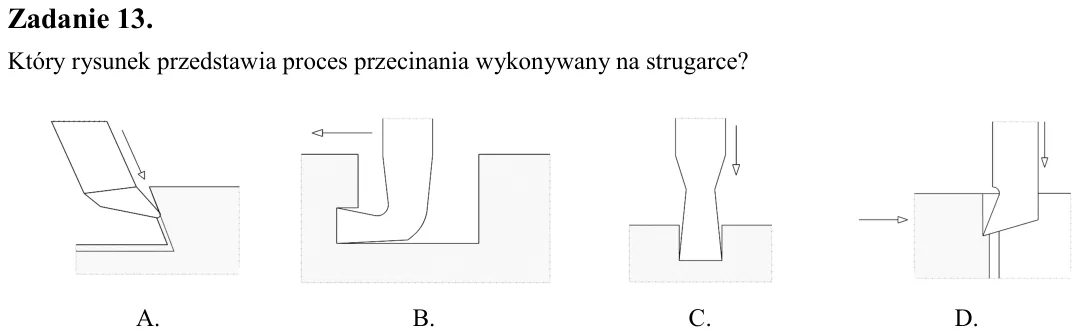

Zadanie 13. Który rysunek przedstawia proces przecinania wykonywany na strugarce?

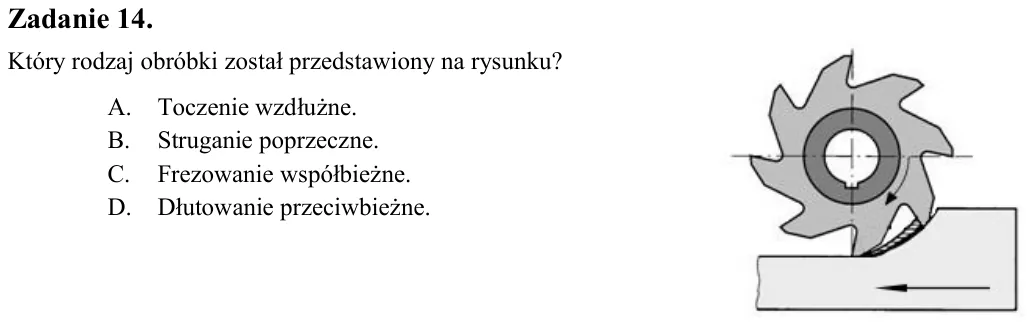

Zadanie 14. Który rodzaj obróbki został przedstawiony na rysunku? A. Toczenie wzdłużne. B. Struganie poprzeczne. C. Frezowanie współbieżne. D. Dłutowanie przeciwbieżne.

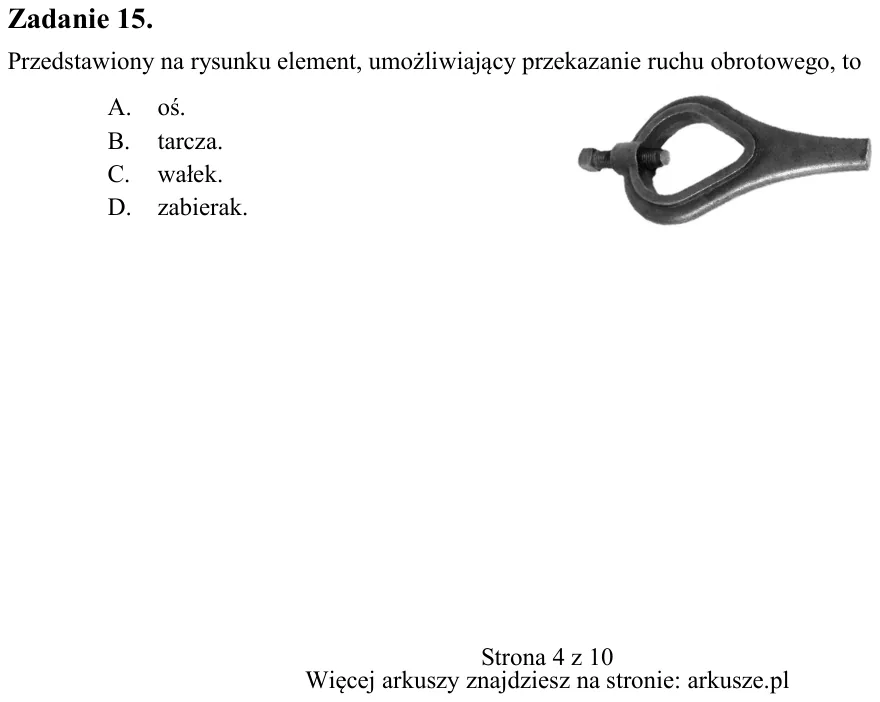

Zadanie 15. Przedstawiony na rysunku element, umożliwiający przekazanie ruchu obrotowego, to A. oś. B. tarcza. C. wałek. D. zabierak. A. B. C. D.

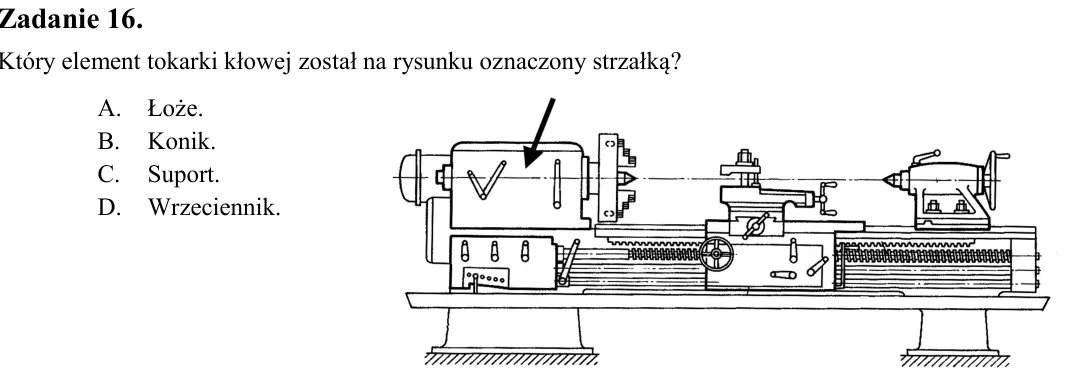

Zadanie 16. Który element tokarki kłowej został na rysunku oznaczony strzałką? A. Łoże. B. Konik. C. Suport. D. Wrzeciennik.

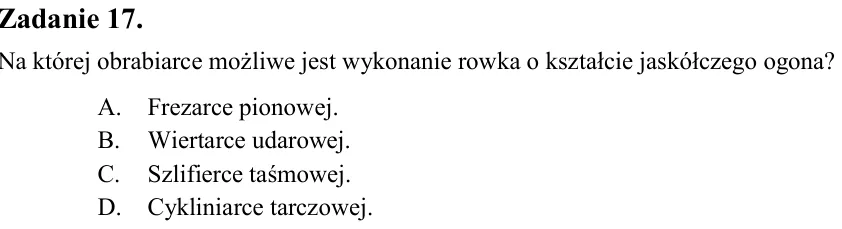

Zadanie 17. Na której obrabiarce możliwe jest wykonanie rowka o kształcie jaskółczego ogona? A. Frezarce pionowej. B. Wiertarce udarowej. C. Szlifierce taśmowej. D. Cykliniarce tarczowej.

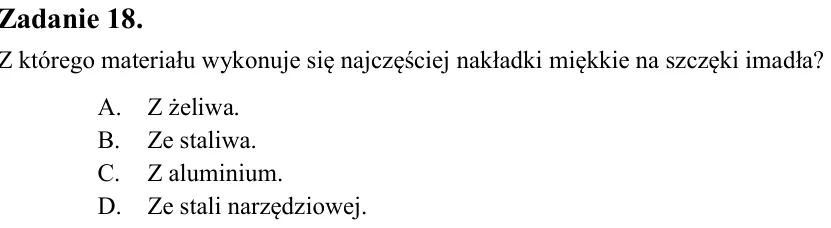

Zadanie 18. Z którego materiału wykonuje się najczęściej nakładki miękkie na szczęki imadła? A. Z żeliwa. B. Ze staliwa. C. Z aluminium. D. Ze stali narzędziowej.

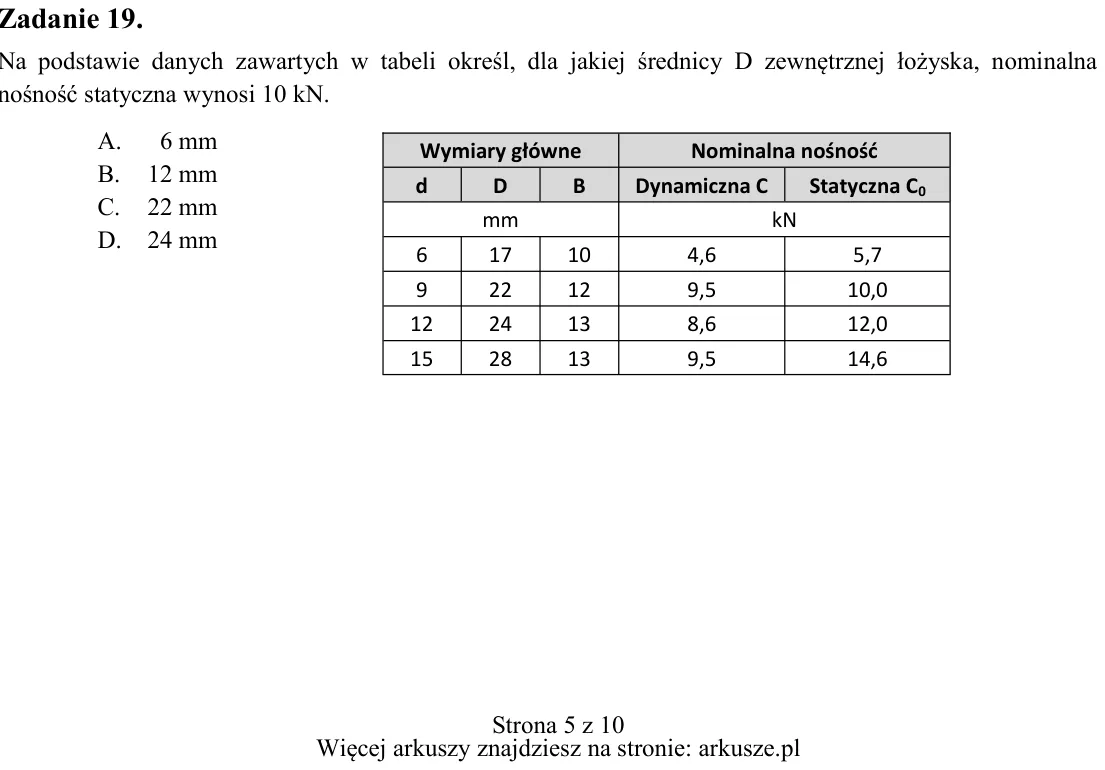

Zadanie 19. Na podstawie danych zawartych w tabeli określ, dla jakiej średnicy D zewnętrznej łożyska, nominalna nośność statyczna wynosi 10 kN. A. 6 mm B. 12 mm C. 22 mm D. 24 mm Wymiary główne Nominalna nośność d D B Dy

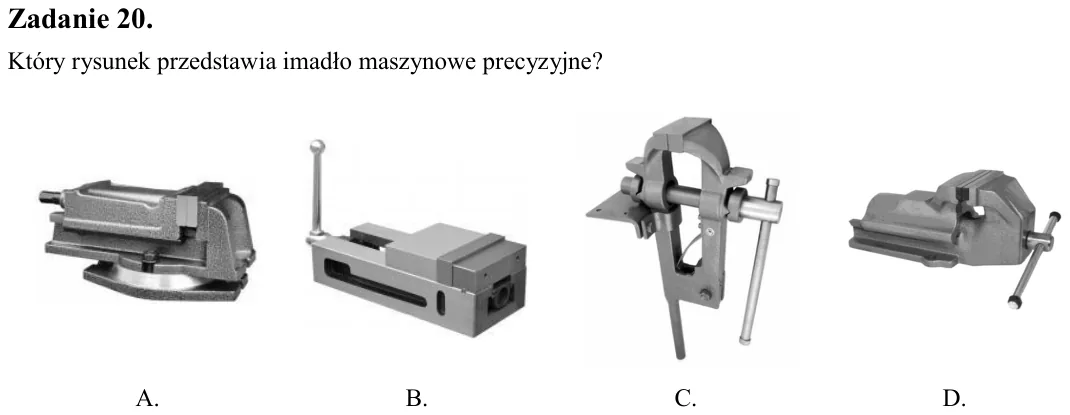

Zadanie 20. Który rysunek przedstawia imadło maszynowe precyzyjne?

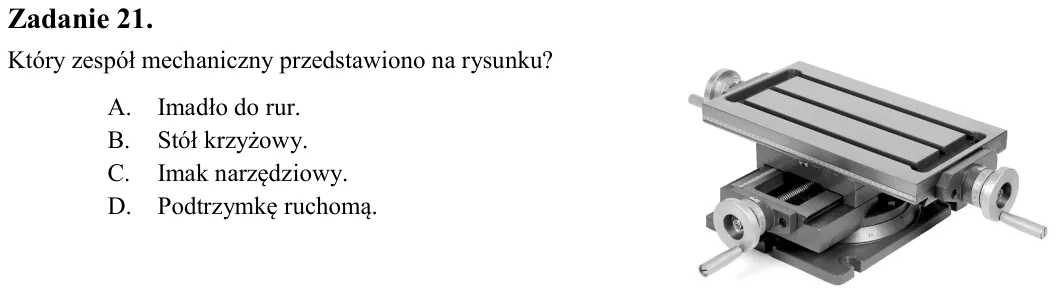

Zadanie 21. Który zespół mechaniczny przedstawiono na rysunku? A. Imadło do rur. B. Stół krzyżowy. C. Imak narzędziowy. D. Podtrzymkę ruchomą.

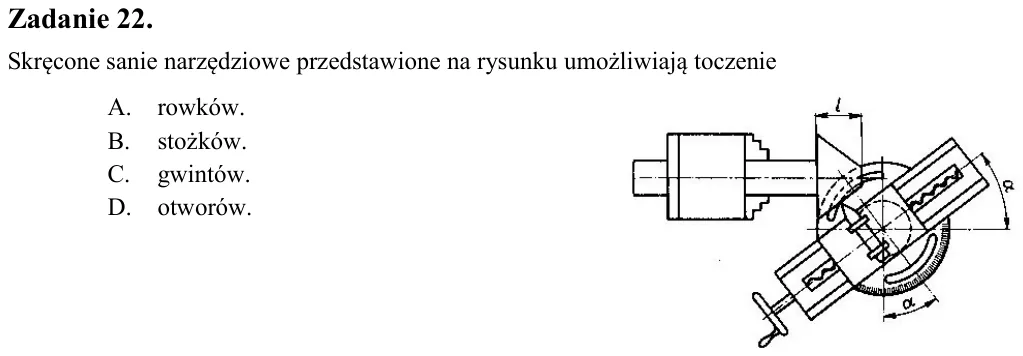

Zadanie 22. Skręcone sanie narzędziowe przedstawione na rysunku umożliwiają toczenie A. rowków. B. stożków. C. gwintów. D. otworów.

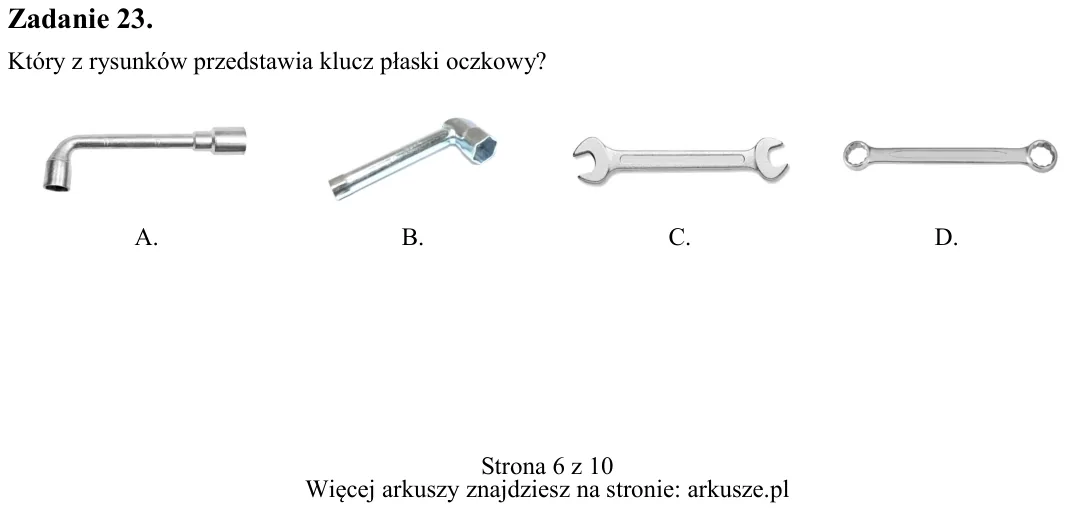

Zadanie 23. Który z rysunków przedstawia klucz płaski oczkowy? A. B. C. D. A. B. C. D.

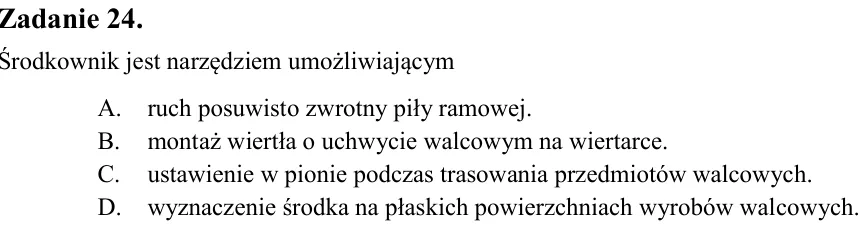

Zadanie 24. Środkownik jest narzędziem umożliwiającym A. ruch posuwisto zwrotny piły ramowej. B. montaż wiertła o uchwycie walcowym na wiertarce. C. ustawienie w pionie podczas trasowania przedmiotów walcowych. D. wyznac

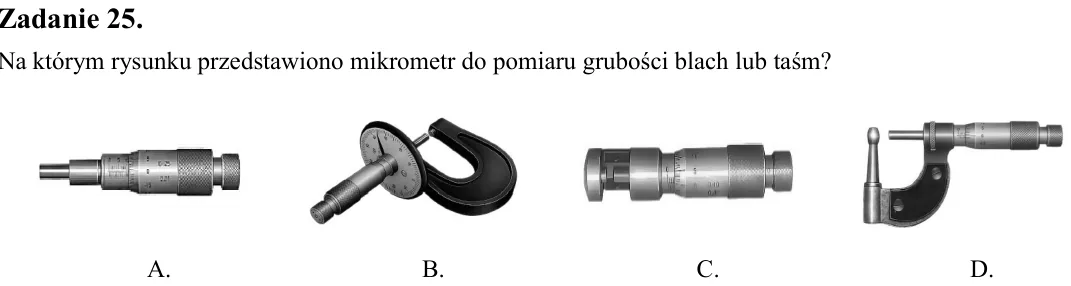

Zadanie 25. Na którym rysunku przedstawiono mikrometr do pomiaru grubości blach lub taśm?

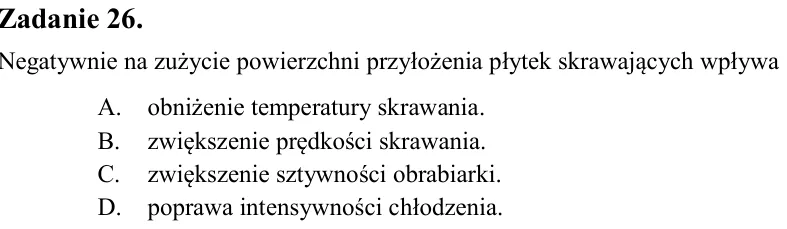

Zadanie 26. Negatywnie na zużycie powierzchni przyłożenia płytek skrawających wpływa A. obniżenie temperatury skrawania. B. zwiększenie prędkości skrawania. C. zwiększenie sztywności obrabiarki. D. poprawa intensywności

Zadanie 27. Które połączenia nie są rozłączne? A. Spawane. B. Wpustowe. C. Zatrzaskowe. D. Kołnierzowe.

Zadanie 28. Utworzenie połączenia na skutek tarcia występuje w procesie A. klejenia. B. spawania. C. lutowania. D. zgrzewania.

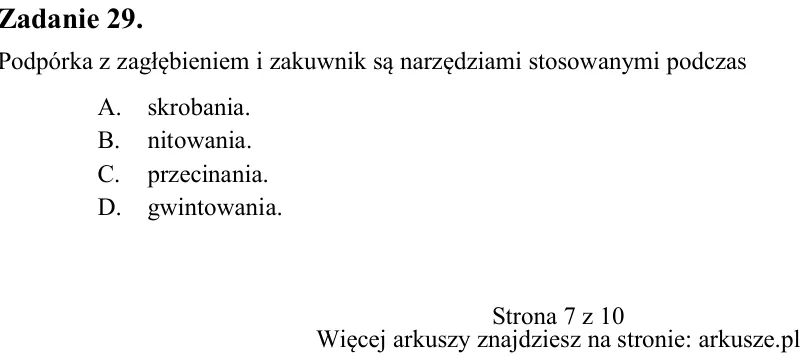

Zadanie 29. Podpórka z zagłębieniem i zakuwnik są narzędziami stosowanymi podczas A. skrobania. B. nitowania. C. przecinania. D. gwintowania. A. B. C. D.

Zadanie 30. Który gaz wykorzystywany jest w procesie spawania metodą TIG? A. Butan. B. Argon. C. Propan. D. Ziemny.

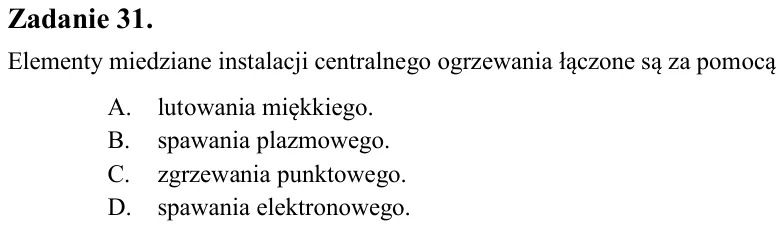

Zadanie 31. Elementy miedziane instalacji centralnego ogrzewania łączone są za pomocą A. lutowania miękkiego. B. spawania plazmowego. C. zgrzewania punktowego. D. spawania elektronowego.

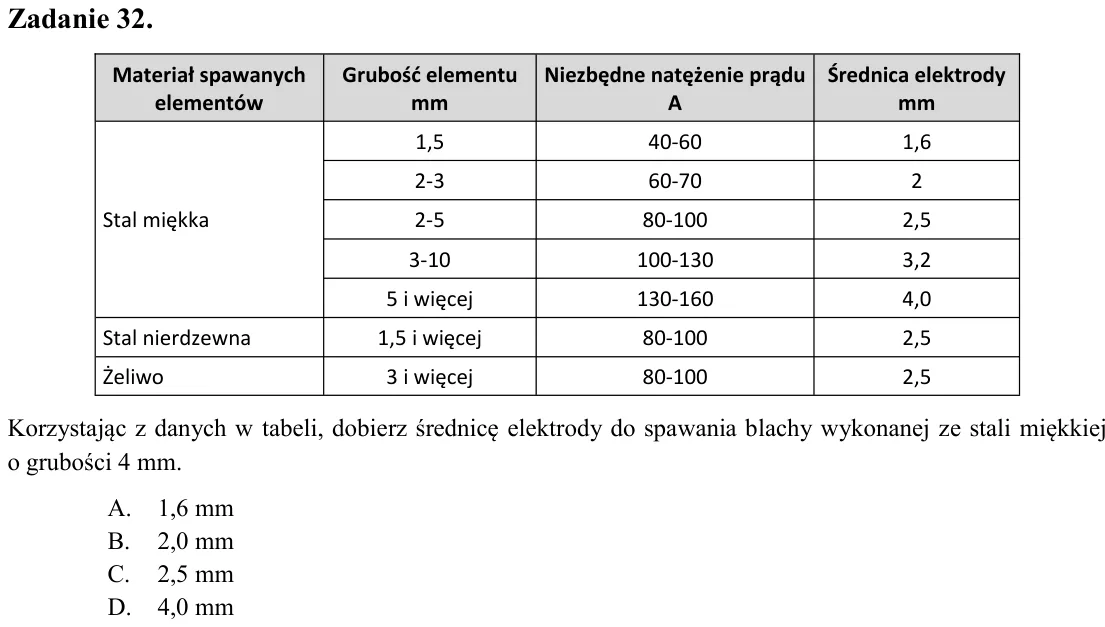

Zadanie 32. Korzystając z danych w tabeli, dobierz średnicę elektrody do spawania blachy wykonanej ze stali miękkiej o grubości 4 mm. A. 1,6 mm B. 2,0 mm C. 2,5 mm D. 4,0 mm

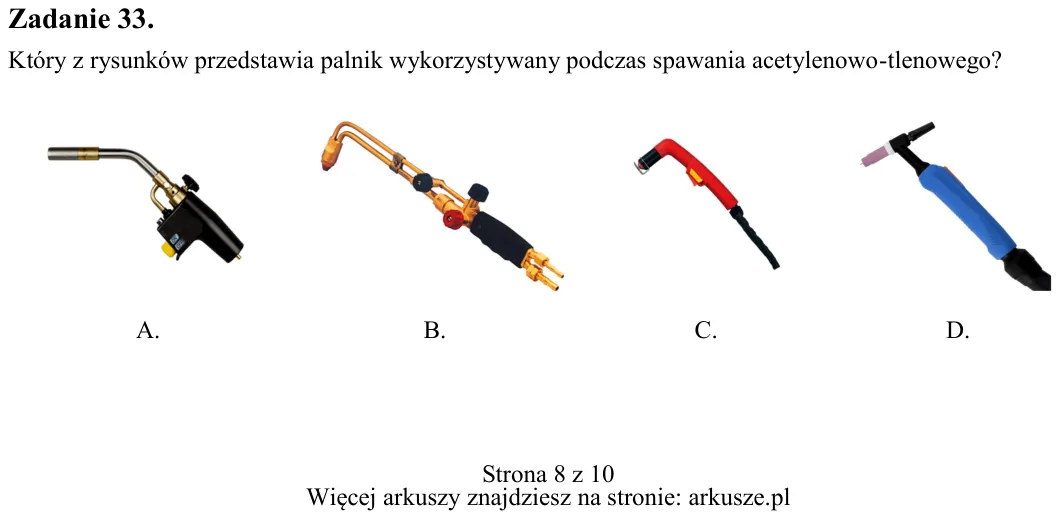

Zadanie 33. Który z rysunków przedstawia palnik wykorzystywany podczas spawania acetylenowo-tlenowego? Materiał spawanych elementów Grubość elementu mm Niezbędne natężenie prądu A Średnica elektrody mm Stal miękka 1,5 40

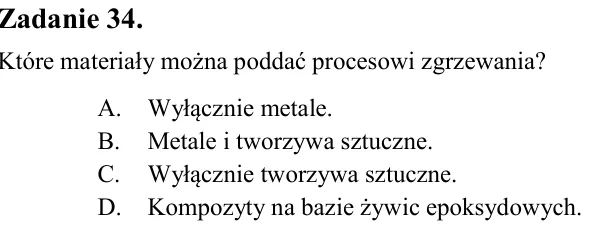

Zadanie 34. Które materiały można poddać procesowi zgrzewania? A. Wyłącznie metale. B. Metale i tworzywa sztuczne. C. Wyłącznie tworzywa sztuczne. D. Kompozyty na bazie żywic epoksydowych.

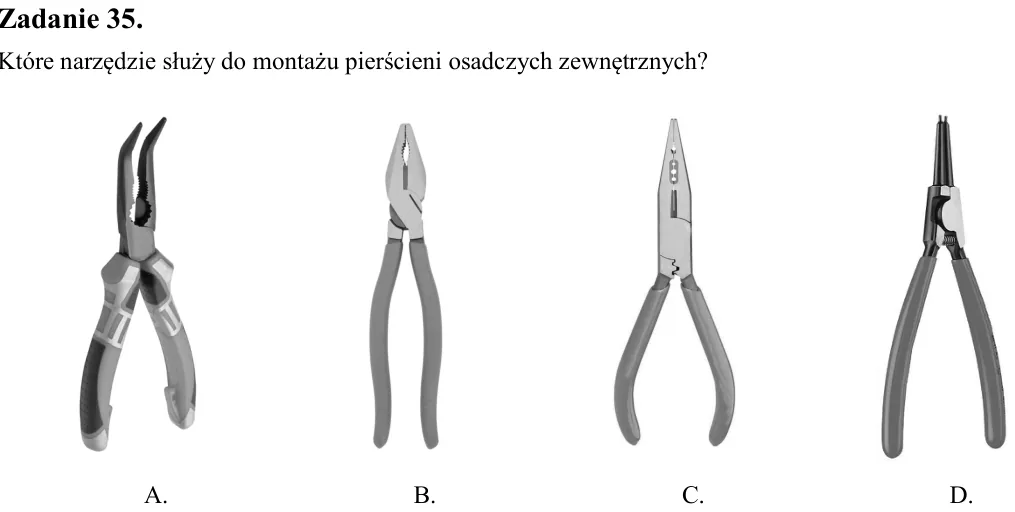

Zadanie 35. Które narzędzie służy do montażu pierścieni osadczych zewnętrznych?

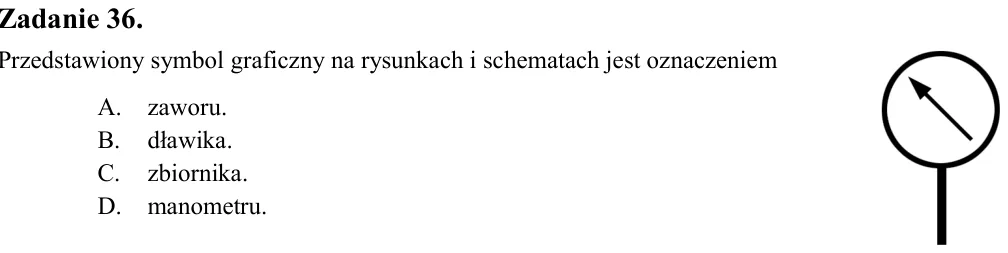

Zadanie 36. Przedstawiony symbol graficzny na rysunkach i schematach jest oznaczeniem A. zaworu. B. dławika. C. zbiornika. D. manometru.

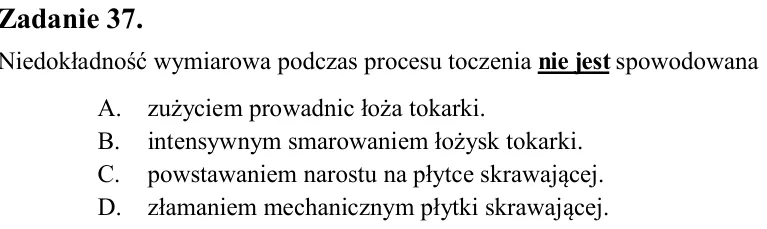

Zadanie 37. Niedokładność wymiarowa podczas procesu toczenia nie jest spowodowana A. zużyciem prowadnic łoża tokarki. B. intensywnym smarowaniem łożysk tokarki. C. powstawaniem narostu na płytce skrawającej. D. złamaniem

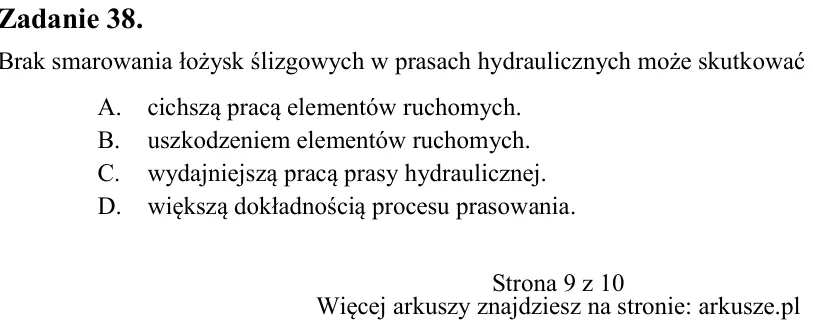

Zadanie 38. Brak smarowania łożysk ślizgowych w prasach hydraulicznych może skutkować A. cichszą pracą elementów ruchomych. B. uszkodzeniem elementów ruchomych. C. wydajniejszą pracą prasy hydraulicznej. D. większą dokła

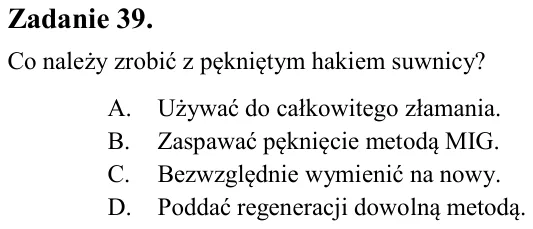

Zadanie 39. Co należy zrobić z pękniętym hakiem suwnicy? A. Używać do całkowitego złamania. B. Zaspawać pęknięcie metodą MIG. C. Bezwzględnie wymienić na nowy. D. Poddać regeneracji dowolną metodą.

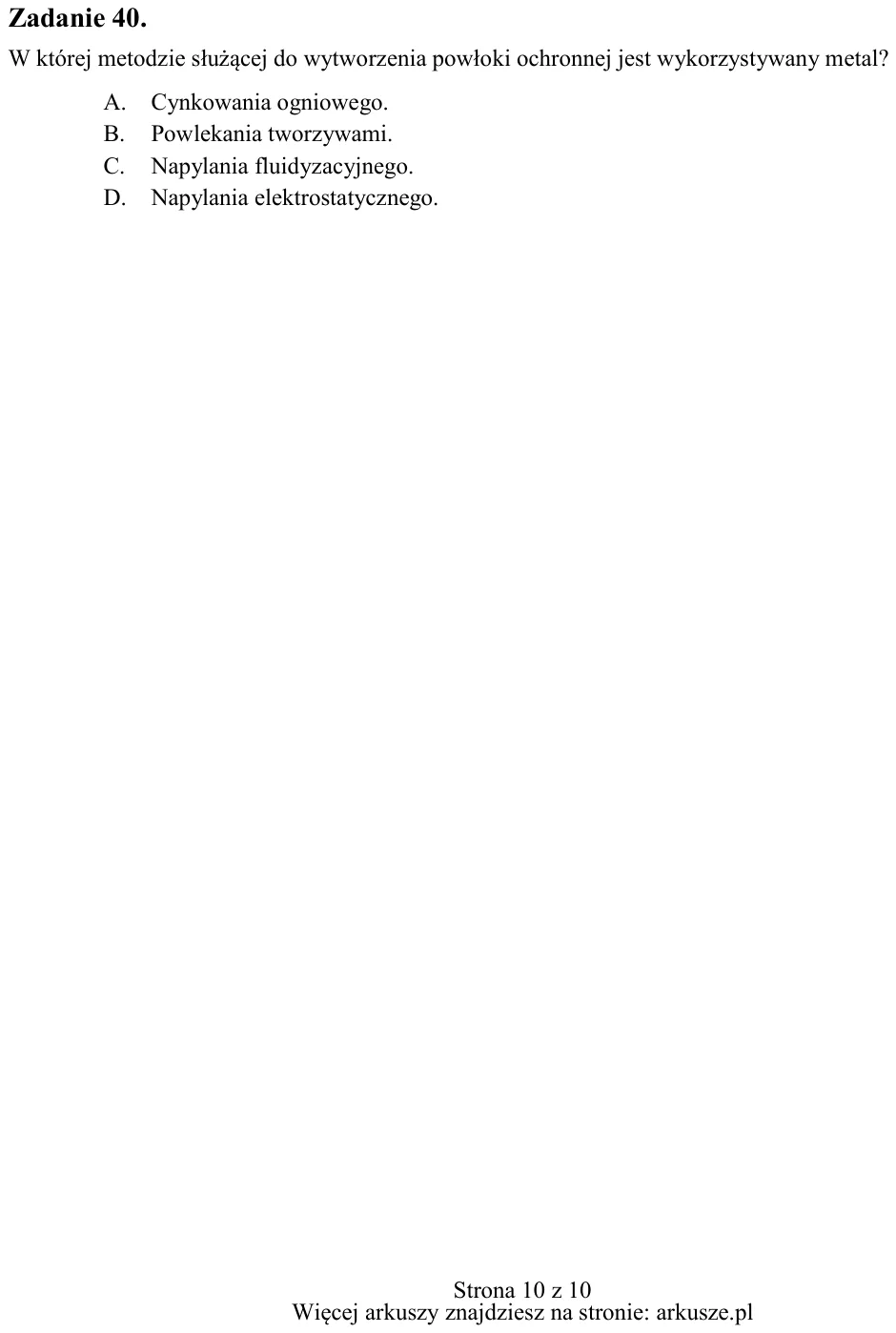

Zadanie 40. W której metodzie służącej do wytworzenia powłoki ochronnej jest wykorzystywany metal? A. Cynkowania ogniowego. B. Powlekania tworzywami. C. Napylania fluidyzacyjnego. D. Napylania elektrostatycznego.
