M20 · Egzamin zawodowy · styczeń 2018

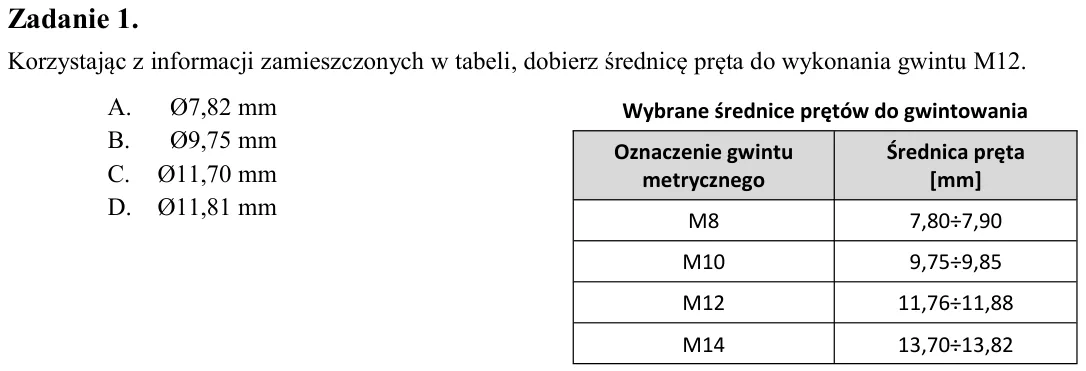

Zadanie 1. Korzystając z informacji zamieszczonych w tabeli, dobierz średnicę pręta do wykonania gwintu M12. A. Ø7,82 mm B. Ø9,75 mm C. Ø11,70 mm D. Ø11,81 mm

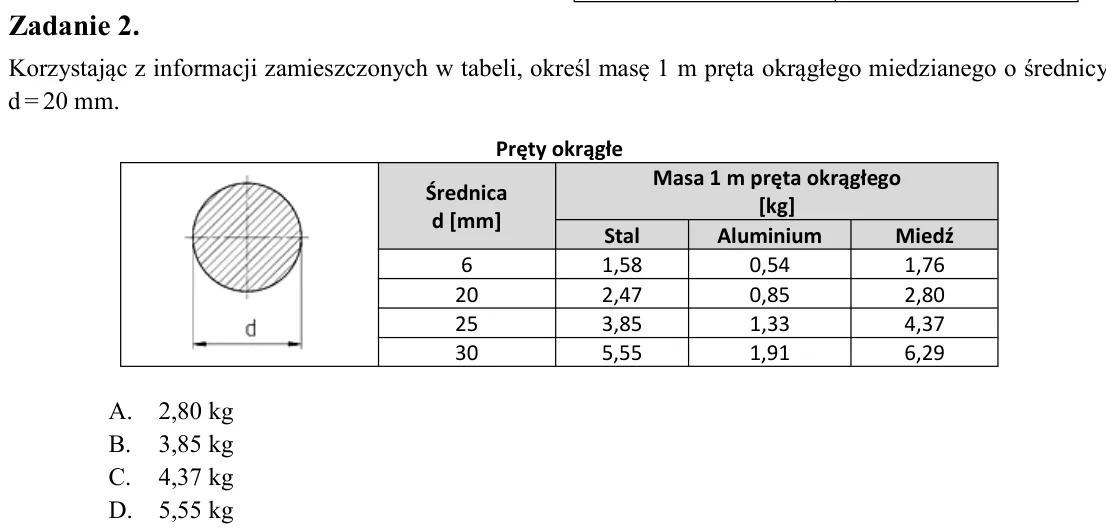

Zadanie 2. Korzystając z informacji zamieszczonych w tabeli, określ masę 1 m pręta okrągłego miedzianego o średnicy d = 20 mm. A. 2,80 kg B. 3,85 kg C. 4,37 kg D. 5,55 kg

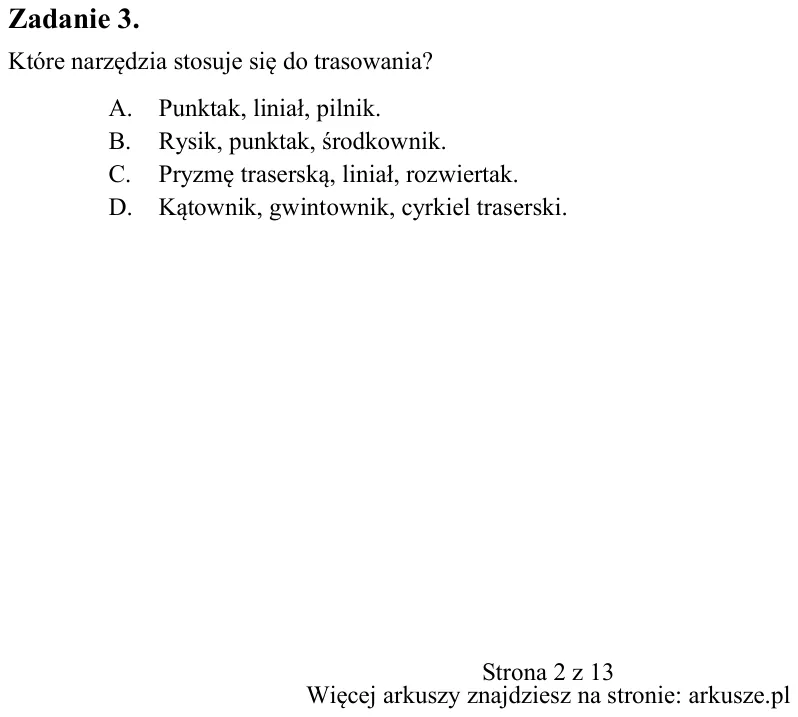

Zadanie 3. Które narzędzia stosuje się do trasowania? A. Punktak, liniał, pilnik. B. Rysik, punktak, środkownik. C. Pryzmę traserską, liniał, rozwiertak. D. Kątownik, gwintownik, cyrkiel traserski. Wybrane średnice prętó

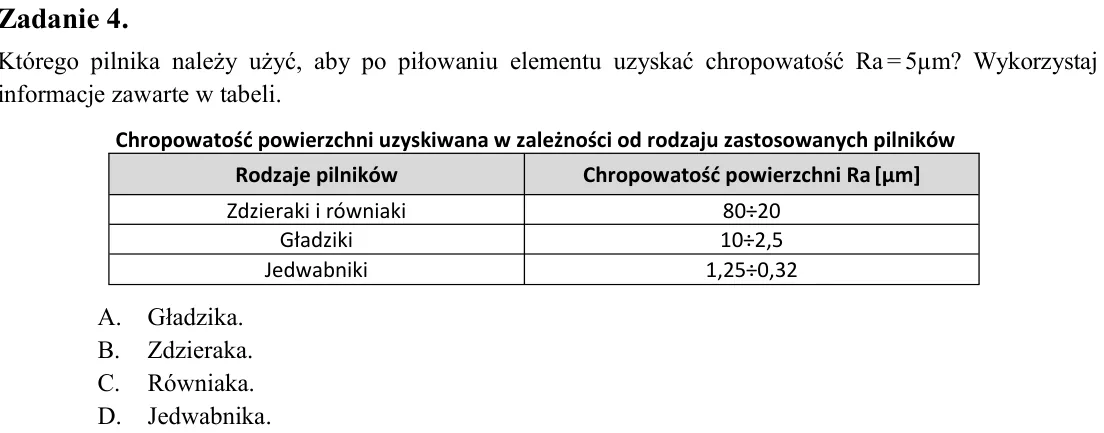

Zadanie 4. Którego pilnika należy użyć, aby po piłowaniu elementu uzyskać chropowatość Ra = 5µm? Wykorzystaj informacje zawarte w tabeli. A. Gładzika. B. Zdzieraka. C. Równiaka. D. Jedwabnika.

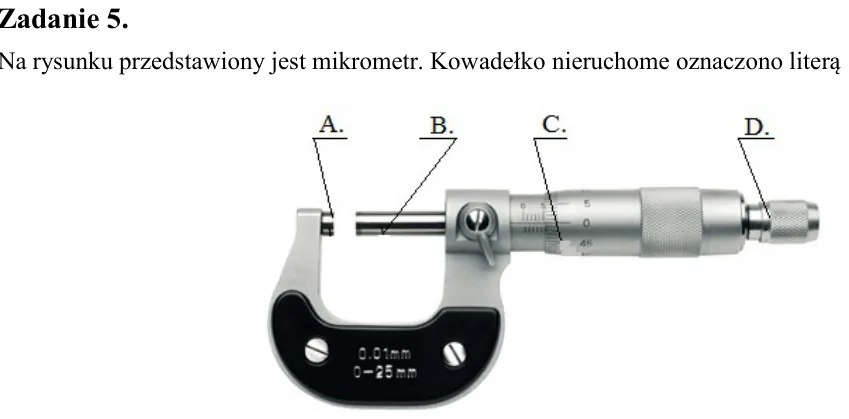

Zadanie 5. Na rysunku przedstawiony jest mikrometr. Kowadełko nieruchome oznaczono literą

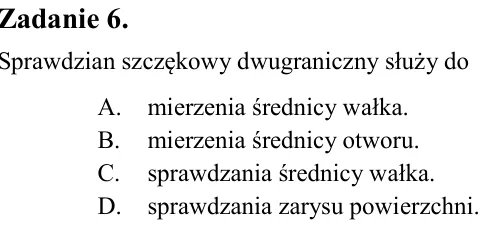

Zadanie 6. Sprawdzian szczękowy dwugraniczny służy do A. mierzenia średnicy wałka. B. mierzenia średnicy otworu. C. sprawdzania średnicy wałka. D. sprawdzania zarysu powierzchni.

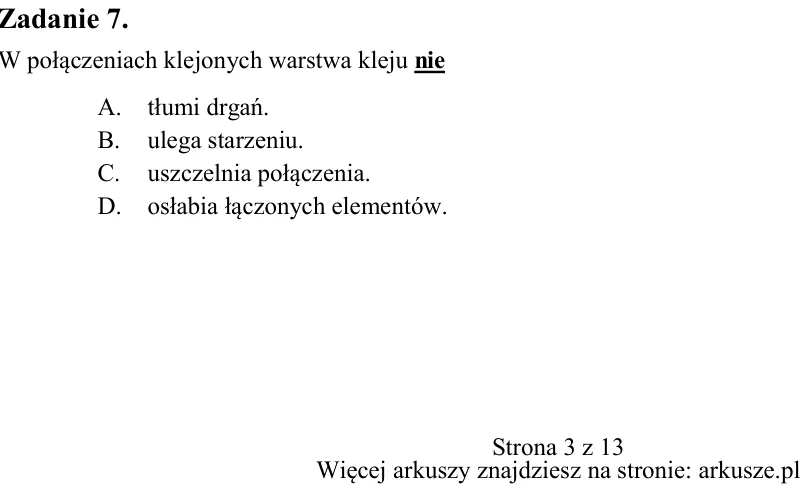

Zadanie 7. W połączeniach klejonych warstwa kleju nie A. tłumi drgań. B. ulega starzeniu. C. uszczelnia połączenia. D. osłabia łączonych elementów. Chropowatość powierzchni uzyskiwana w zależności od rodzaju zastosowanyc

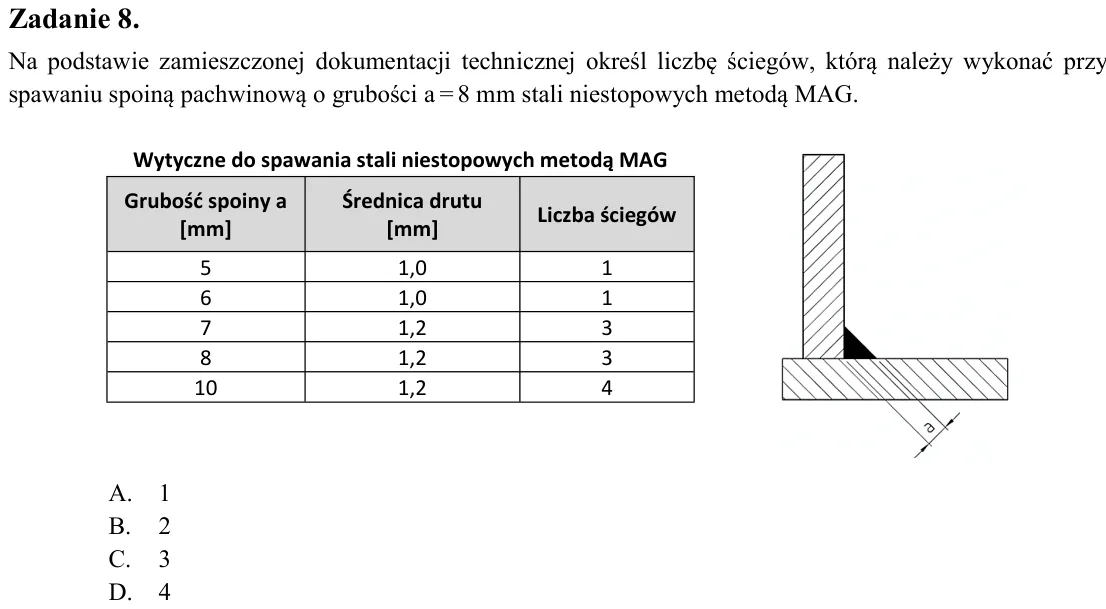

Zadanie 8. Na podstawie zamieszczonej dokumentacji technicznej określ liczbę ściegów, którą należy wykonać przy spawaniu spoiną pachwinową o grubości a = 8 mm stali niestopowych metodą MAG. A. 1 B. 2 C. 3 D. 4

Zadanie 9. Kucie matrycowe jest jedną z metod A. spajania. B. odlewania. C. obróbki plastycznej. D. obróbki skrawaniem.

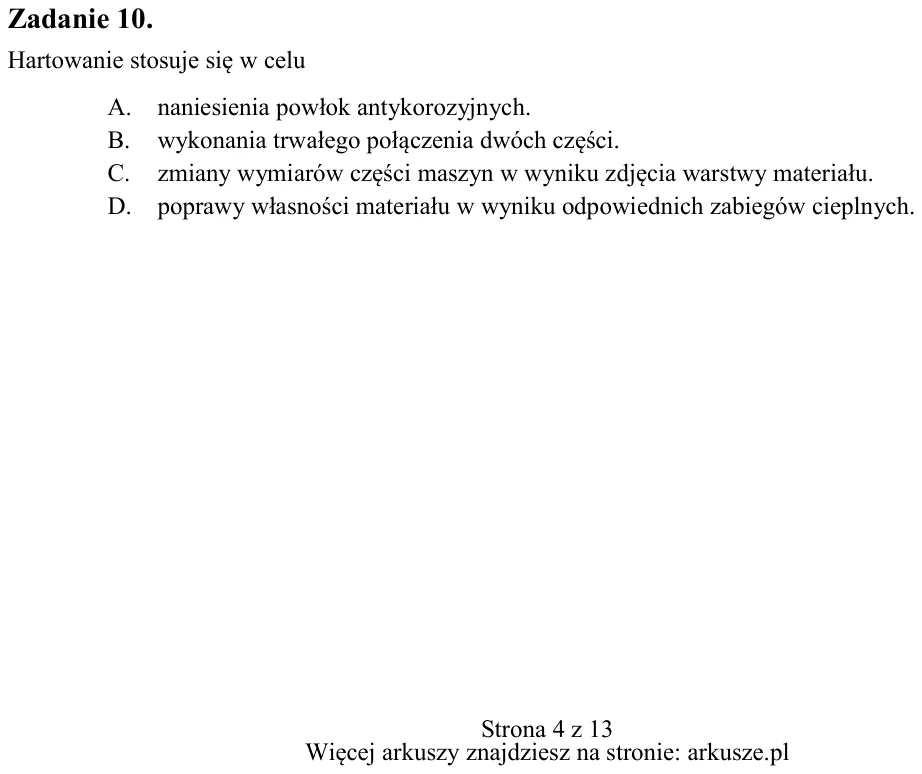

Zadanie 10. Hartowanie stosuje się w celu A. naniesienia powłok antykorozyjnych. B. wykonania trwałego połączenia dwóch części. C. zmiany wymiarów części maszyn w wyniku zdjęcia warstwy materiału. D. poprawy własności ma

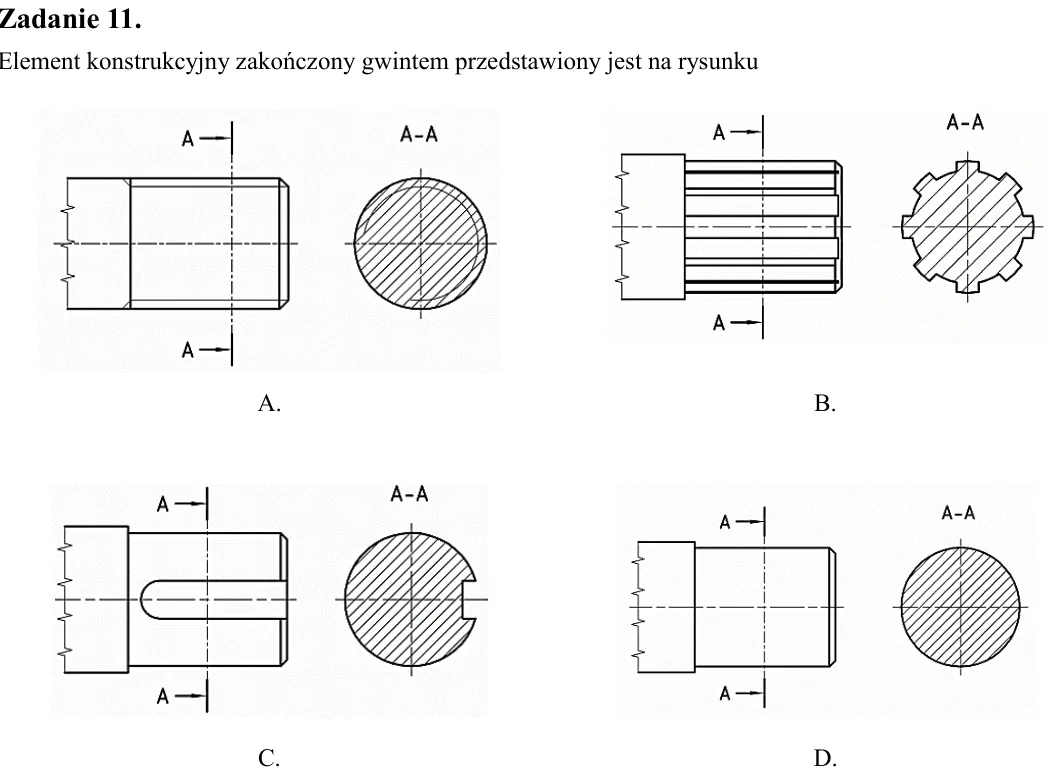

Zadanie 11. Element konstrukcyjny zakończony gwintem przedstawiony jest na rysunku

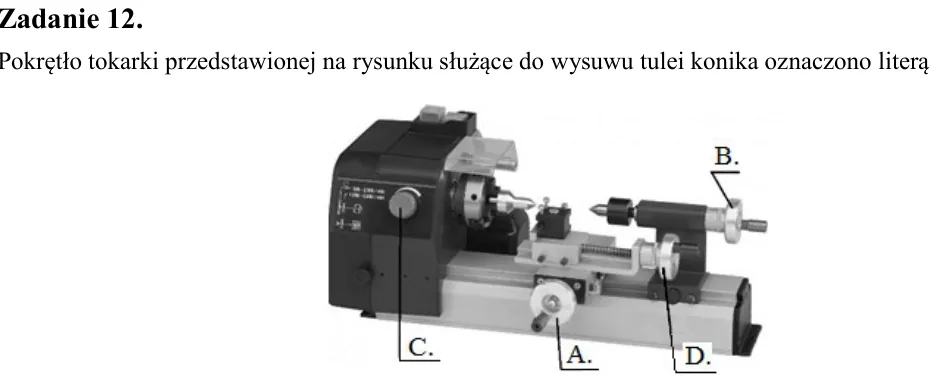

Zadanie 12. Pokrętło tokarki przedstawionej na rysunku służące do wysuwu tulei konika oznaczono literą

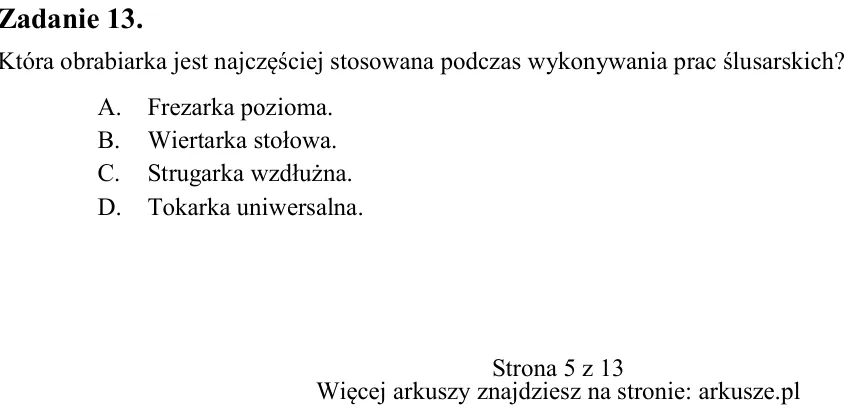

Zadanie 13. Która obrabiarka jest najczęściej stosowana podczas wykonywania prac ślusarskich? A. Frezarka pozioma. B. Wiertarka stołowa. C. Strugarka wzdłużna. D. Tokarka uniwersalna. A. B. C. D.

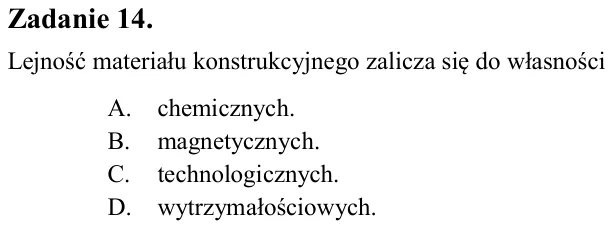

Zadanie 14. Lejność materiału konstrukcyjnego zalicza się do własności A. chemicznych. B. magnetycznych. C. technologicznych. D. wytrzymałościowych.

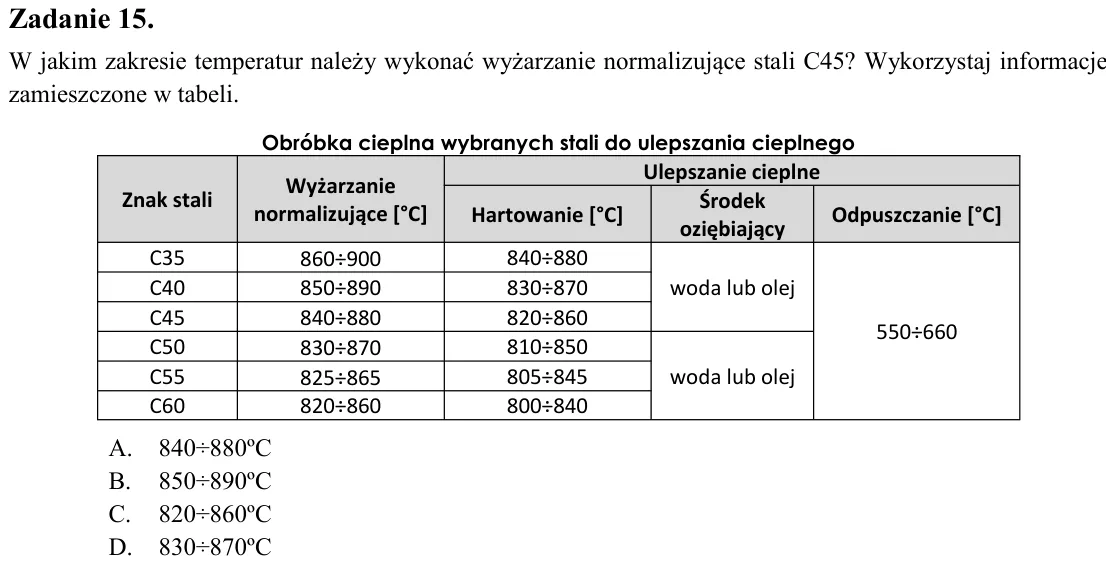

Zadanie 15. W jakim zakresie temperatur należy wykonać wyżarzanie normalizujące stali C45? Wykorzystaj informacje zamieszczone w tabeli. A. 840÷880ºC B. 850÷890ºC C. 820÷860ºC D. 830÷870ºC

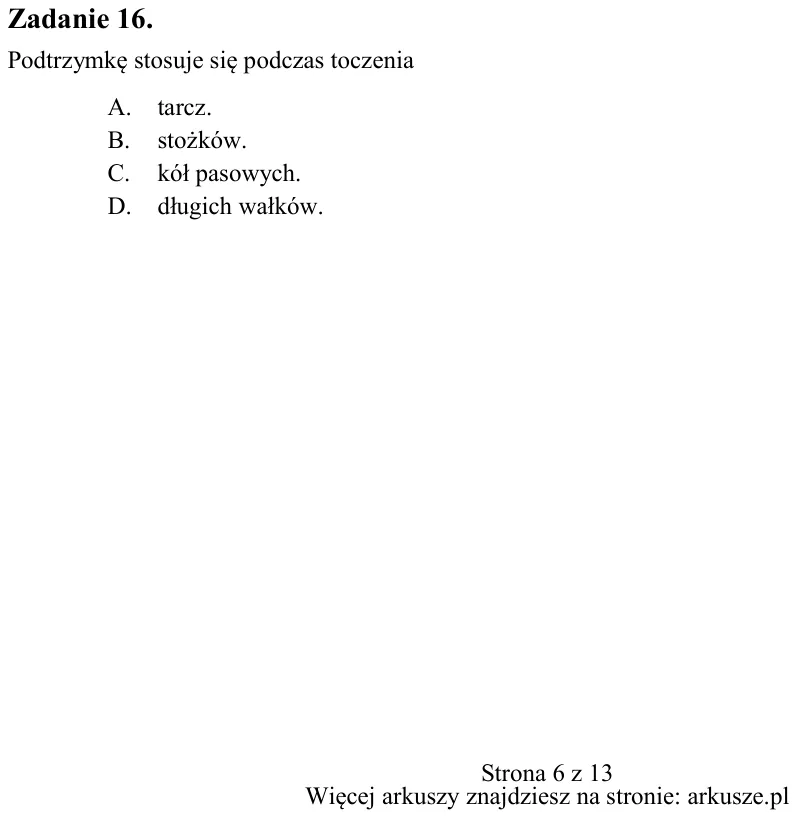

Zadanie 16. Podtrzymkę stosuje się podczas toczenia A. tarcz. B. stożków. C. kół pasowych. D. długich wałków. Obróbka cieplna wybranych stali do ulepszania cieplnego Znak stali Wyżarzanie normalizujące [°C] Ulepszanie ci

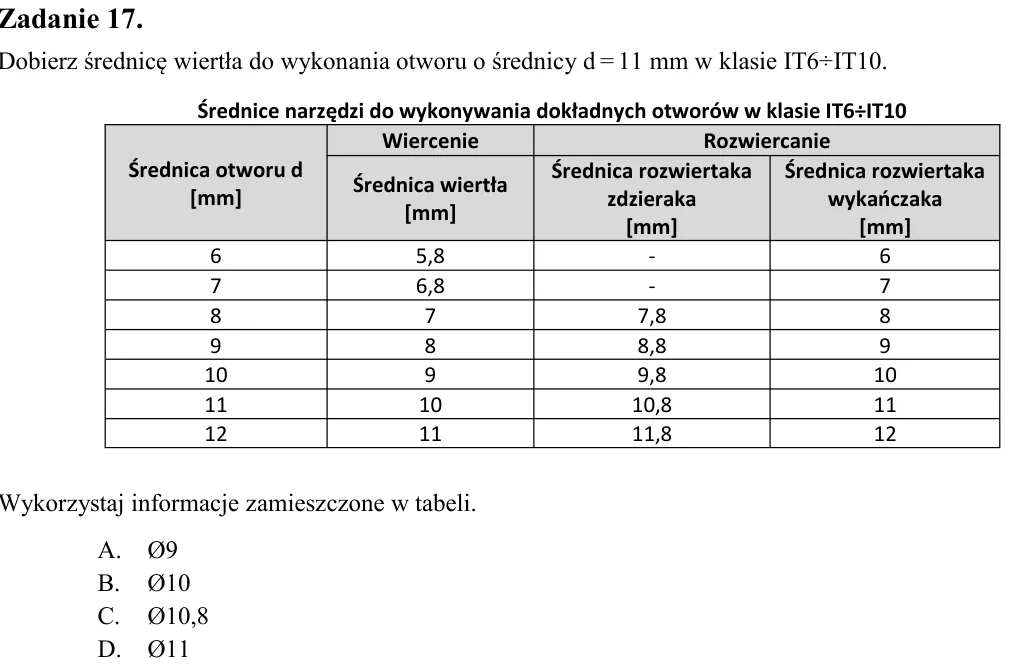

Zadanie 17. Dobierz średnicę wiertła do wykonania otworu o średnicy d = 11 mm w klasie IT6÷IT10. Wykorzystaj informacje zamieszczone w tabeli. A. Ø9 B. Ø10 C. Ø10,8 D. Ø11

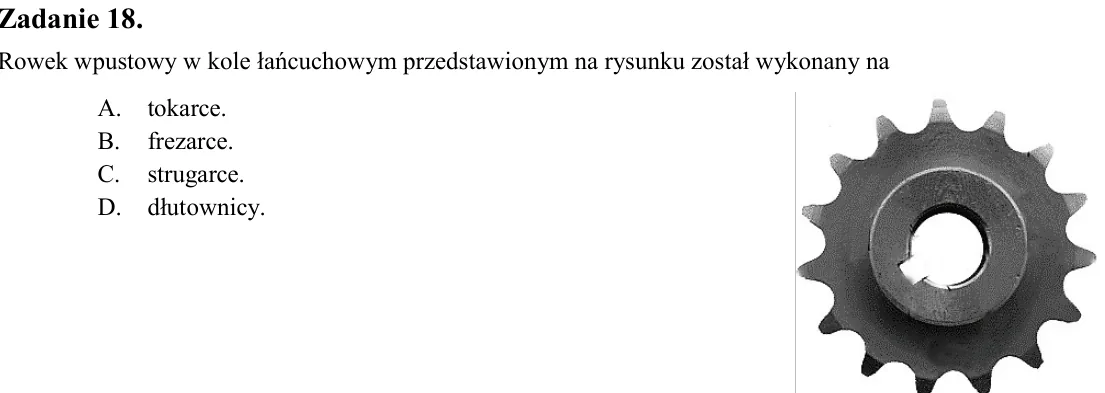

Zadanie 18. Rowek wpustowy w kole łańcuchowym przedstawionym na rysunku został wykonany na A. tokarce. B. frezarce. C. strugarce. D. dłutownicy.

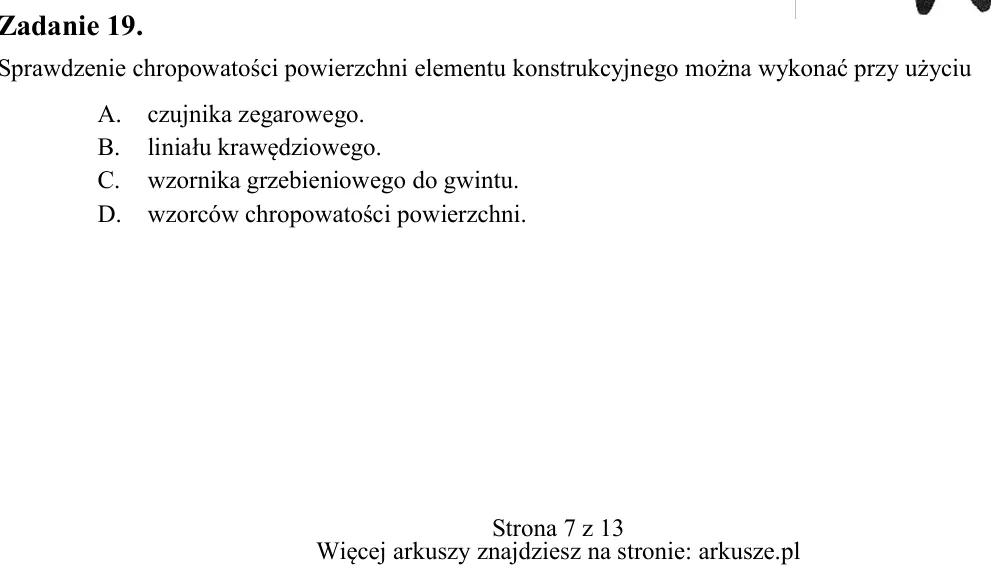

Zadanie 19. Sprawdzenie chropowatości powierzchni elementu konstrukcyjnego można wykonać przy użyciu A. czujnika zegarowego. B. liniału krawędziowego. C. wzornika grzebieniowego do gwintu. D. wzorców chropowatości powier

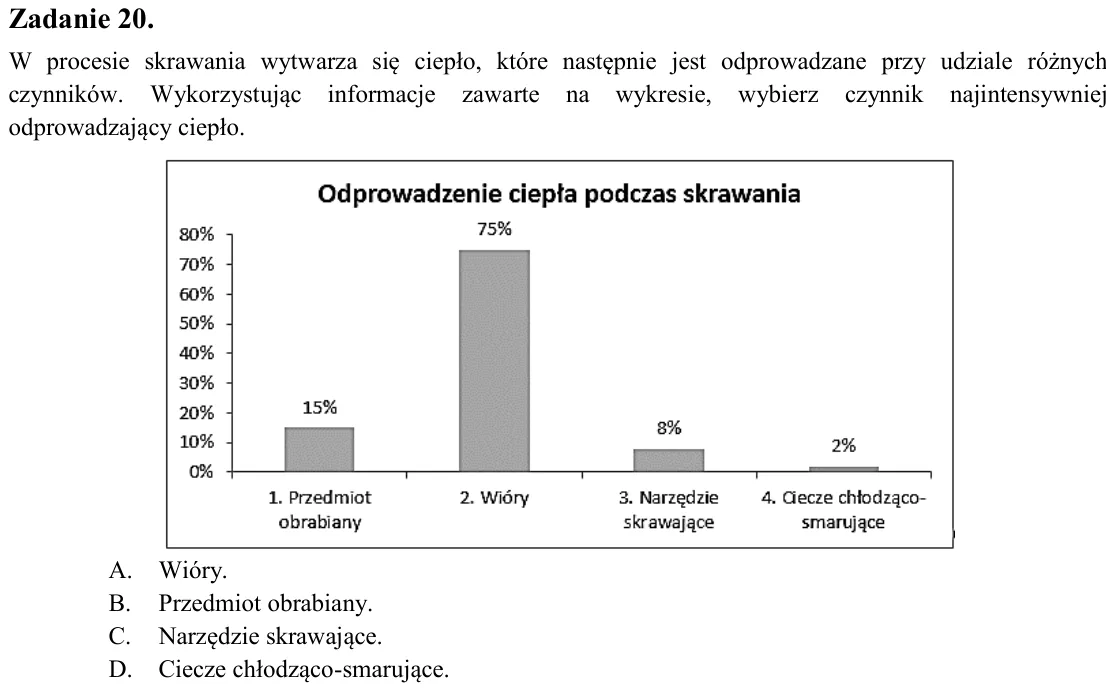

Zadanie 20. W procesie skrawania wytwarza się ciepło, które następnie jest odprowadzane przy udziale różnych czynników. Wykorzystując informacje zawarte na wykresie, wybierz czynnik najintensywniej odprowadzający ciepło.

Zadanie 21. Które połączenie zalicza się do rozłącznych? A. Klejone. B. Spawane. C. Nitowane. D. Wpustowe.

Zadanie 22. Gwinty metryczne drobnozwojne posiadają zarys A. okrągły. B. trójkątny. C. trapezowy. D. prostokątny.

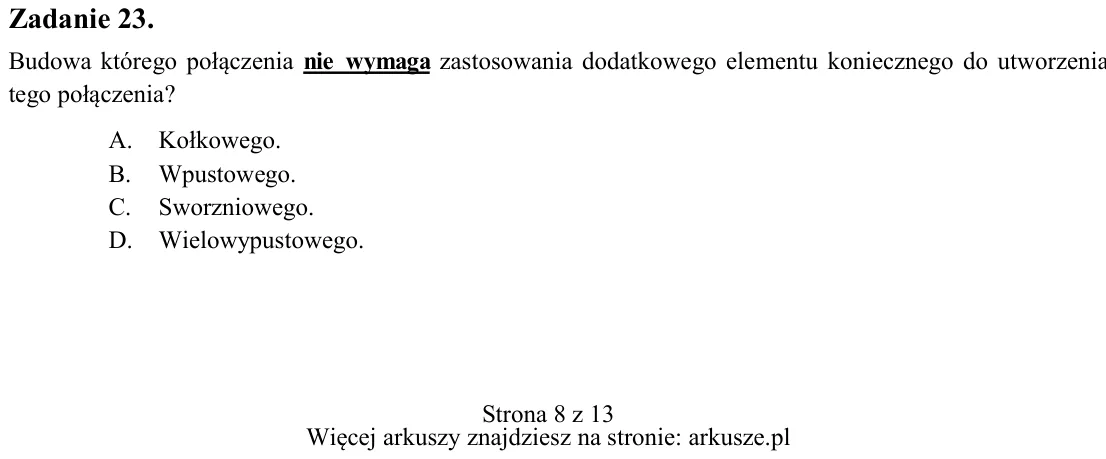

Zadanie 23. Budowa którego połączenia nie wymaga zastosowania dodatkowego elementu koniecznego do utworzenia tego połączenia? A. Kołkowego. B. Wpustowego. C. Sworzniowego. D. Wielowypustowego.

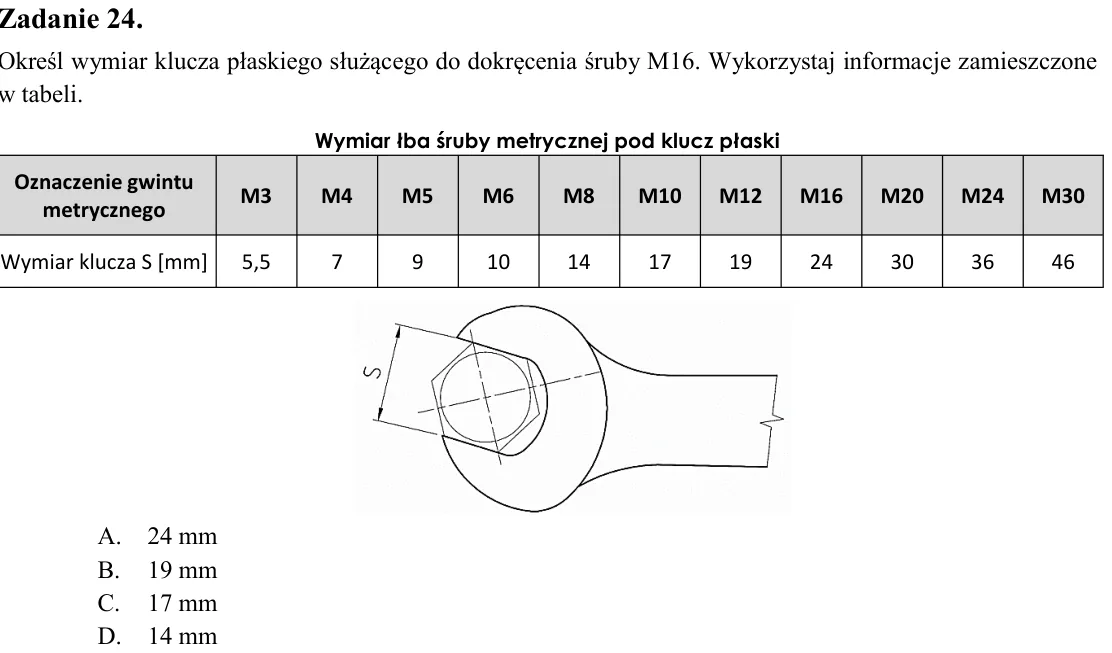

Zadanie 24. Określ wymiar klucza płaskiego służącego do dokręcenia śruby M16. Wykorzystaj informacje zamieszczone w tabeli. A. 24 mm B. 19 mm C. 17 mm D. 14 mm

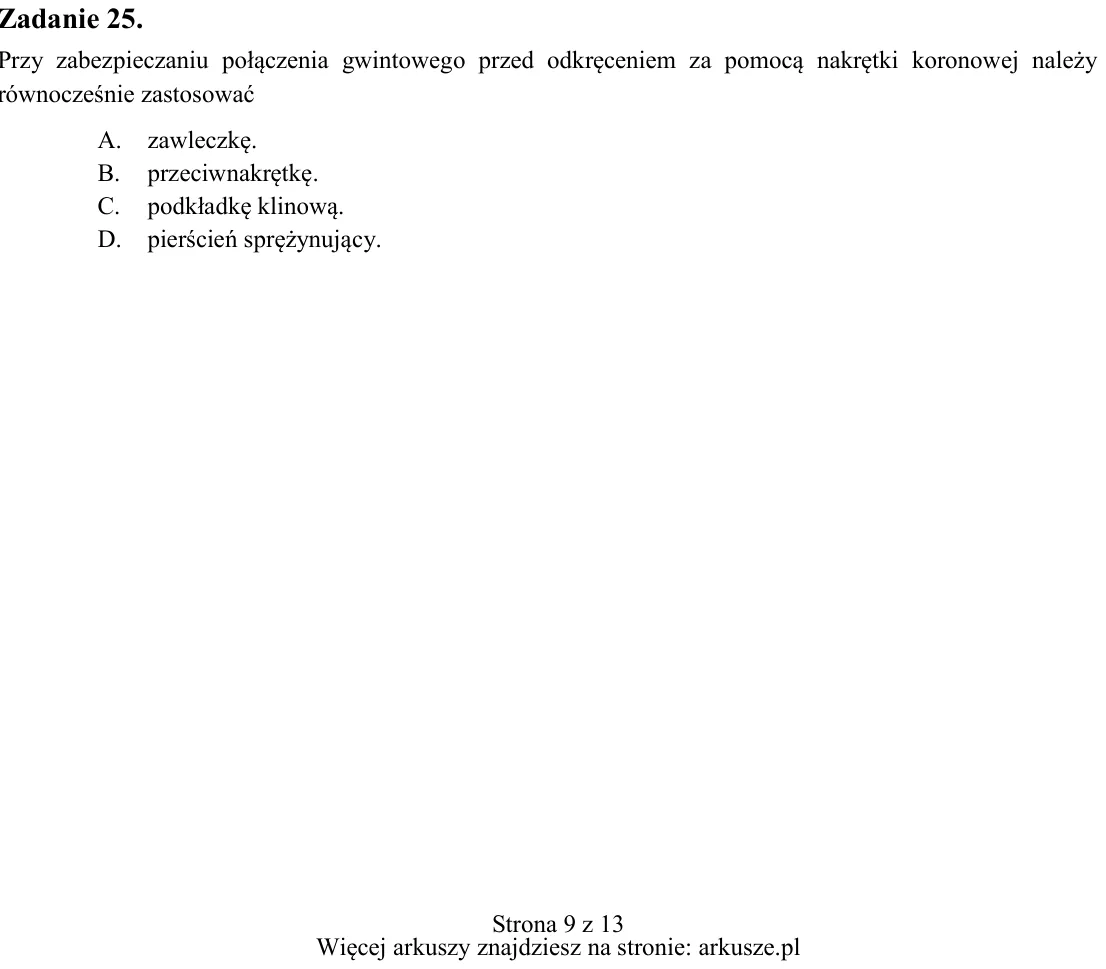

Zadanie 25. Przy zabezpieczaniu połączenia gwintowego przed odkręceniem za pomocą nakrętki koronowej należy równocześnie zastosować A. zawleczkę. B. przeciwnakrętkę. C. podkładkę klinową. D. pierścień sprężynujący. Wymia

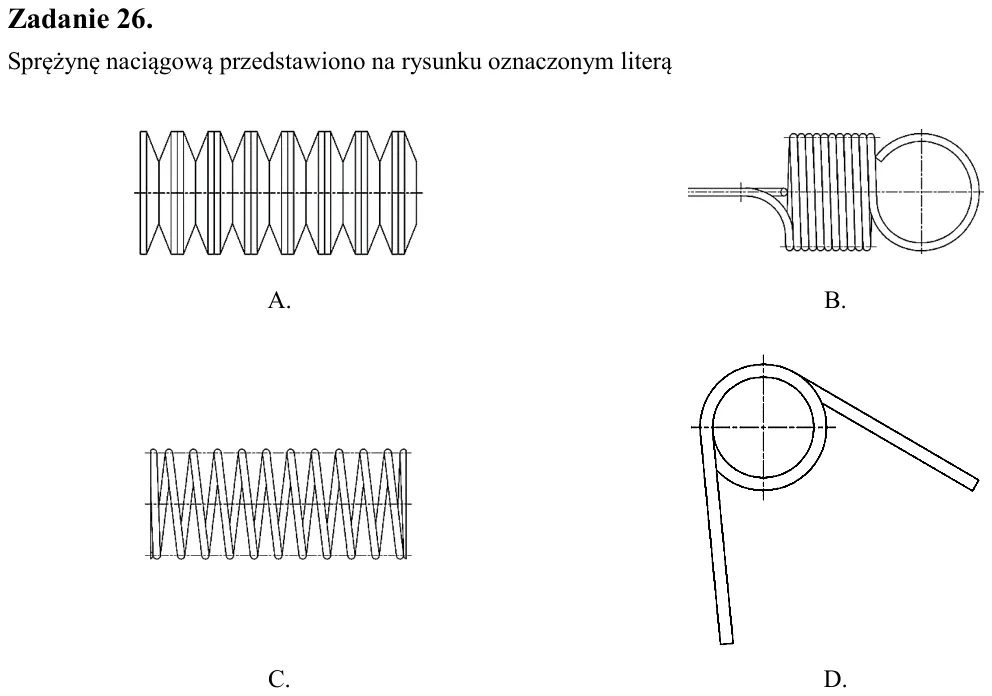

Zadanie 26. Sprężynę naciągową przedstawiono na rysunku oznaczonym literą

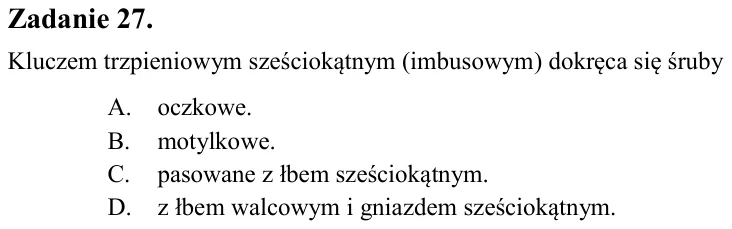

Zadanie 27. Kluczem trzpieniowym sześciokątnym (imbusowym) dokręca się śruby A. oczkowe. B. motylkowe. C. pasowane z łbem sześciokątnym. D. z łbem walcowym i gniazdem sześciokątnym.

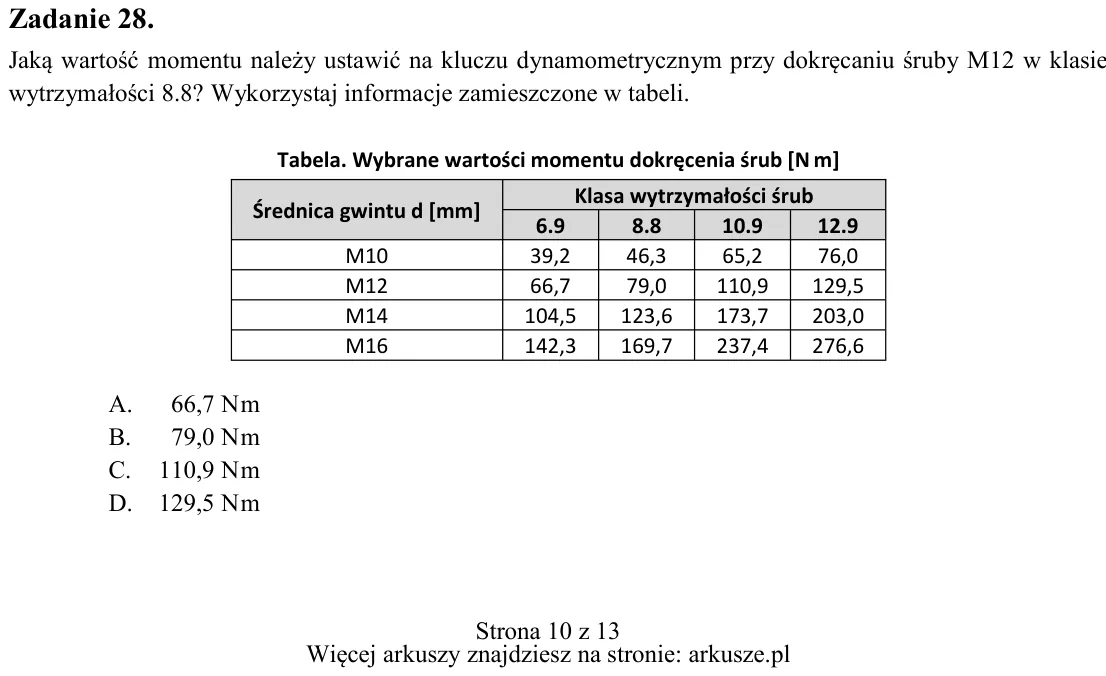

Zadanie 28. Jaką wartość momentu należy ustawić na kluczu dynamometrycznym przy dokręcaniu śruby M12 w klasie wytrzymałości 8.8? Wykorzystaj informacje zamieszczone w tabeli. A. 66,7 N m B. 79,0 N m C. 110,9 N m D. 129,5

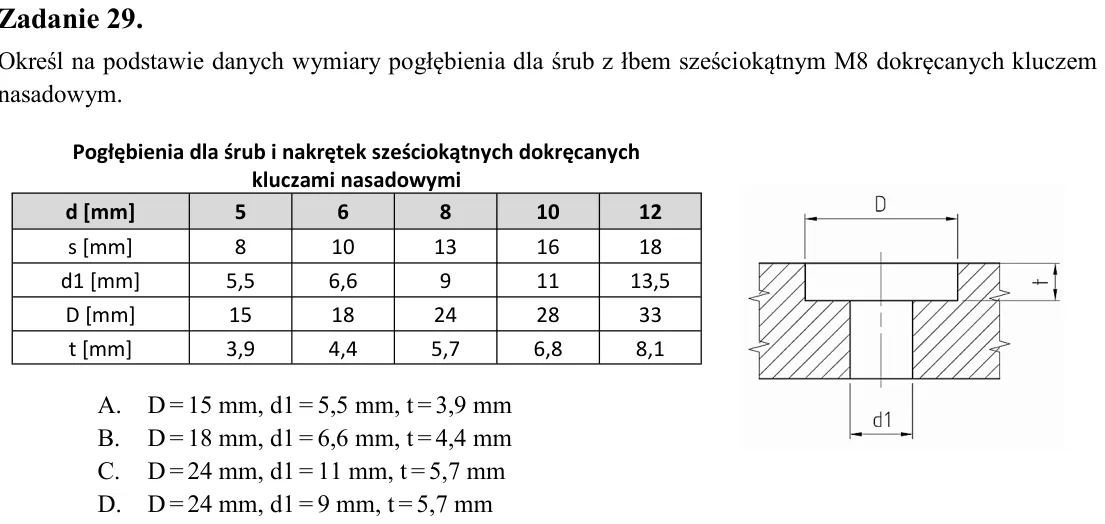

Zadanie 29. Określ na podstawie danych wymiary pogłębienia dla śrub z łbem sześciokątnym M8 dokręcanych kluczem nasadowym. A. D = 15 mm, d1 = 5,5 mm, t = 3,9 mm B. D = 18 mm, d1 = 6,6 mm, t = 4,4 mm C. D = 24 mm, d1 = 11

Zadanie 30. Instrukcja montażu jest częścią dokumentacji A. konstrukcyjnej. B. technologicznej. C. naukowo-badawczej. D. techniczno-ruchowej.

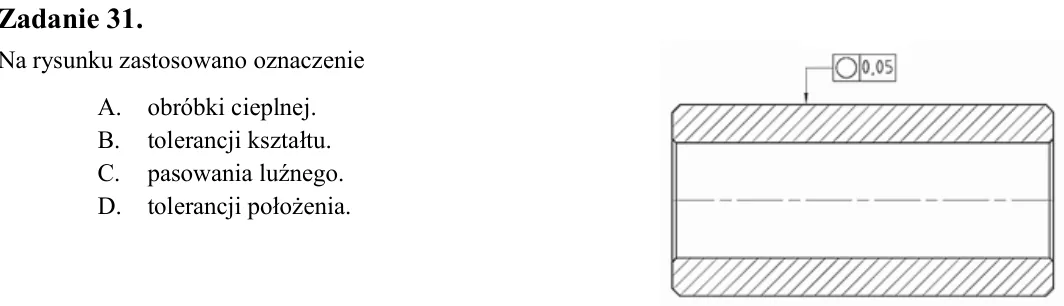

Zadanie 31. Na rysunku zastosowano oznaczenie A. obróbki cieplnej. B. tolerancji kształtu. C. pasowania luźnego. D. tolerancji położenia.

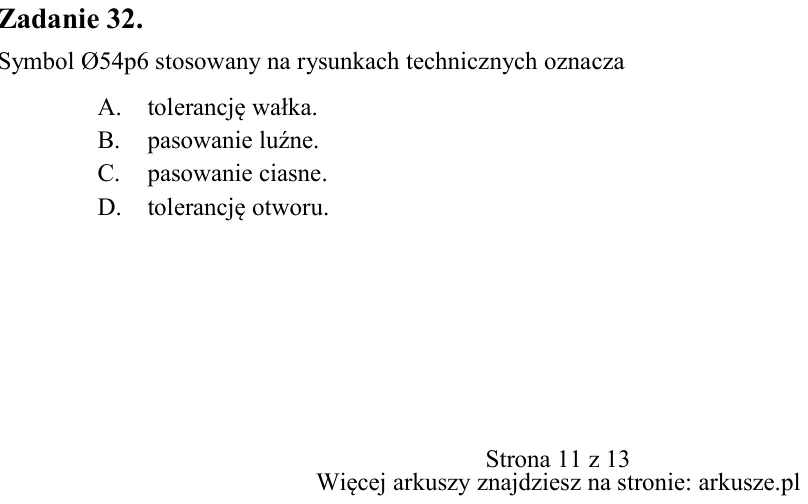

Zadanie 32. Symbol Ø54p6 stosowany na rysunkach technicznych oznacza A. tolerancję wałka. B. pasowanie luźne. C. pasowanie ciasne. D. tolerancję otworu. Pogłębienia dla śrub i nakrętek sześciokątnych dokręcanych kluczami

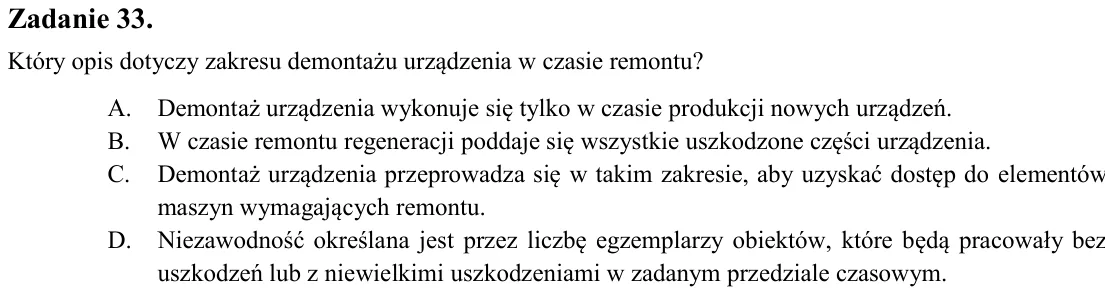

Zadanie 33. Który opis dotyczy zakresu demontażu urządzenia w czasie remontu? A. Demontaż urządzenia wykonuje się tylko w czasie produkcji nowych urządzeń. B. W czasie remontu regeneracji poddaje się wszystkie uszkodzone

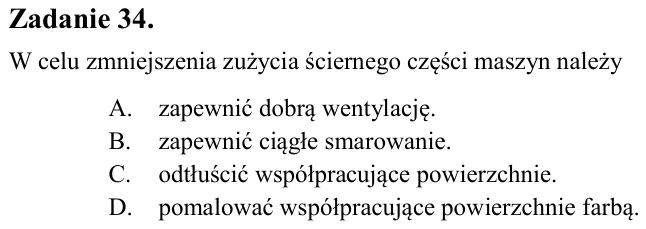

Zadanie 34. W celu zmniejszenia zużycia ściernego części maszyn należy A. zapewnić dobrą wentylację. B. zapewnić ciągłe smarowanie. C. odtłuścić współpracujące powierzchnie. D. pomalować współpracujące powierzchnie farbą

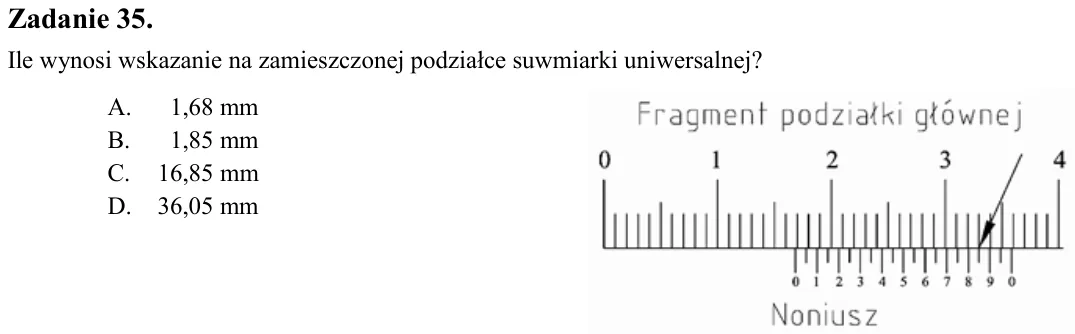

Zadanie 35. Ile wynosi wskazanie na zamieszczonej podziałce suwmiarki uniwersalnej? A. 1,68 mm B. 1,85 mm C. 16,85 mm D. 36,05 mm

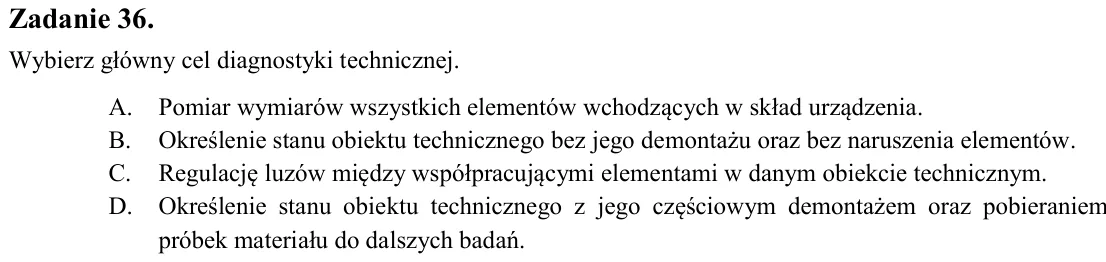

Zadanie 36. Wybierz główny cel diagnostyki technicznej. A. Pomiar wymiarów wszystkich elementów wchodzących w skład urządzenia. B. Określenie stanu obiektu technicznego bez jego demontażu oraz bez naruszenia elementów. C

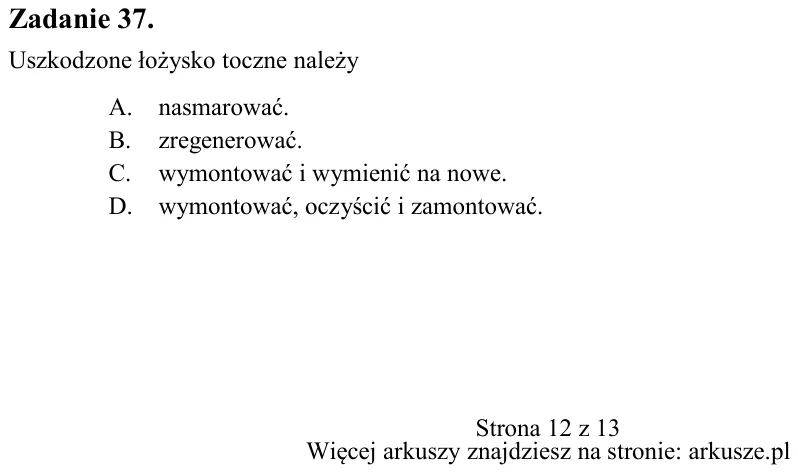

Zadanie 37. Uszkodzone łożysko toczne należy A. nasmarować. B. zregenerować. C. wymontować i wymienić na nowe. D. wymontować, oczyścić i zamontować.

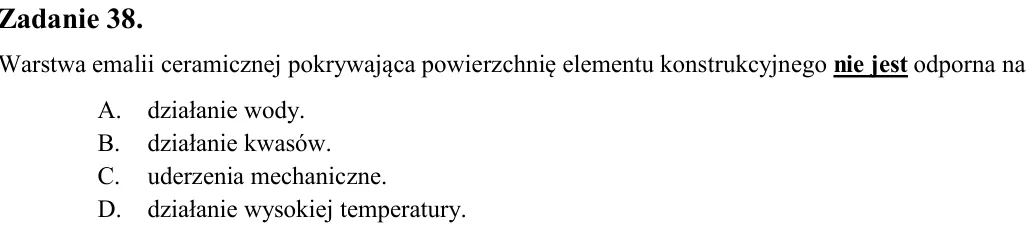

Zadanie 38. Warstwa emalii ceramicznej pokrywająca powierzchnię elementu konstrukcyjnego nie jest odporna na A. działanie wody. B. działanie kwasów. C. uderzenia mechaniczne. D. działanie wysokiej temperatury.

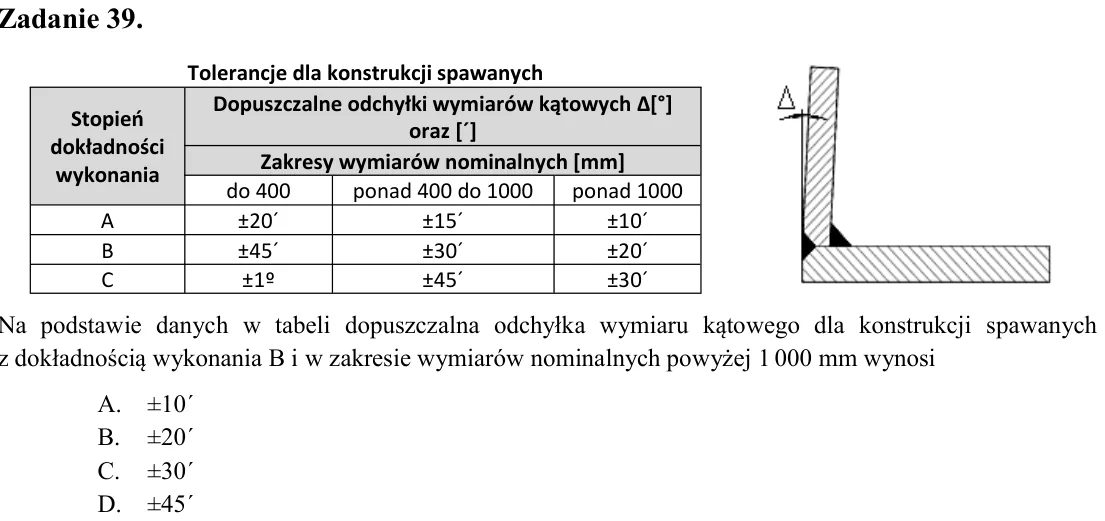

Zadanie 39. Na podstawie danych w tabeli dopuszczalna odchyłka wymiaru kątowego dla konstrukcji spawanych z dokładnością wykonania B i w zakresie wymiarów nominalnych powyżej 1 000 mm wynosi A. ±10´ B. ±20´ C. ±30´ D. ±4

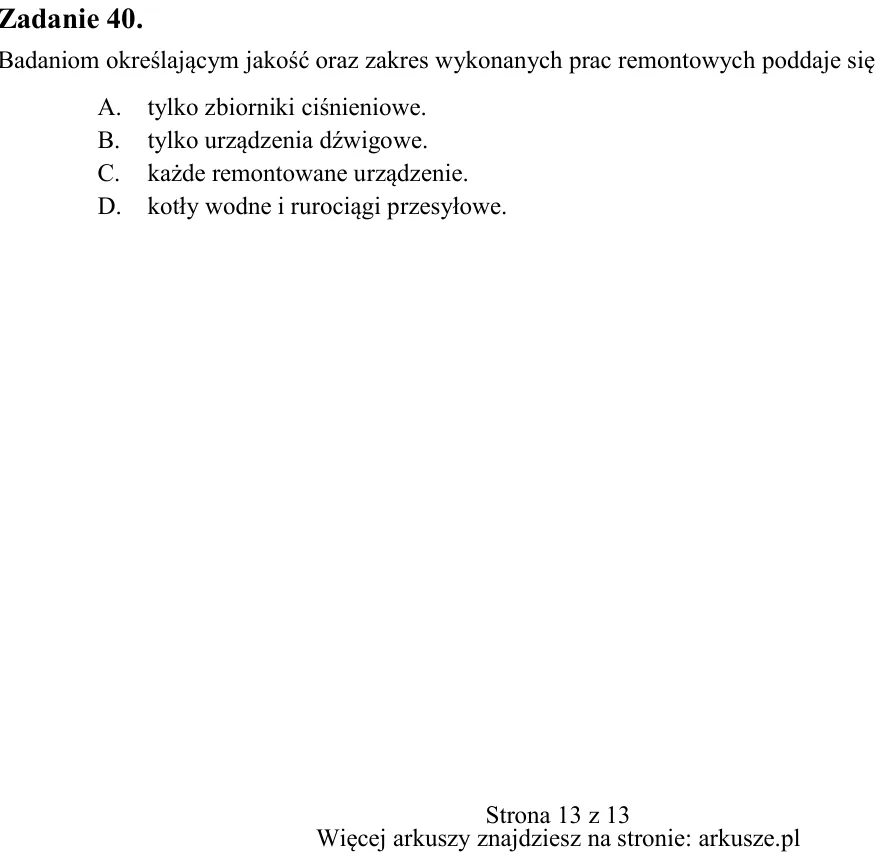

Zadanie 40. Badaniom określającym jakość oraz zakres wykonanych prac remontowych poddaje się A. tylko zbiorniki ciśnieniowe. B. tylko urządzenia dźwigowe. C. każde remontowane urządzenie. D. kotły wodne i rurociągi przes
