M20 · Egzamin zawodowy · czerwiec 2019

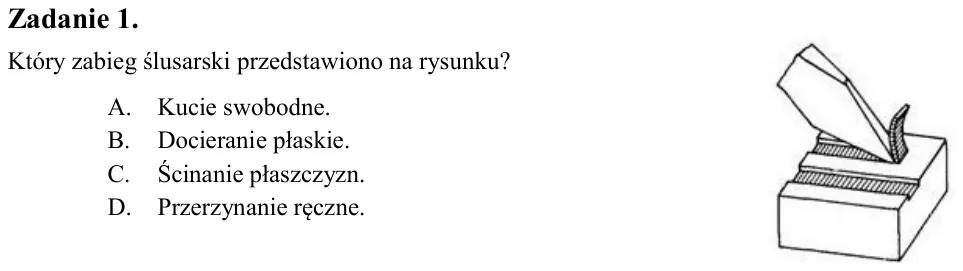

Zadanie 1. Który zabieg ślusarski przedstawiono na rysunku? A. Kucie swobodne. B. Docieranie płaskie. C. Ścinanie płaszczyzn. D. Przerzynanie ręczne.

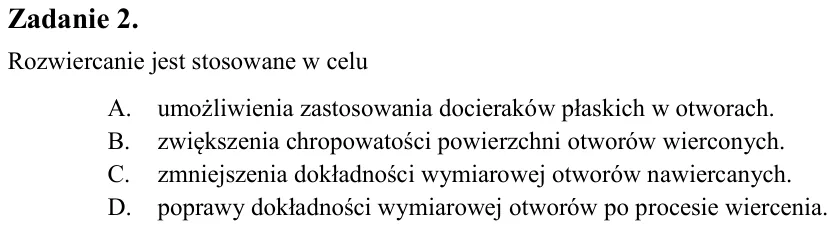

Zadanie 2. Rozwiercanie jest stosowane w celu A. umożliwienia zastosowania docieraków płaskich w otworach. B. zwiększenia chropowatości powierzchni otworów wierconych. C. zmniejszenia dokładności wymiarowej otworów nawie

Zadanie 3. Cyna jest spoiwem stosowanym podczas procesu A. lutowania. B. nawęglania. C. wytłaczania. D. kalandrowania.

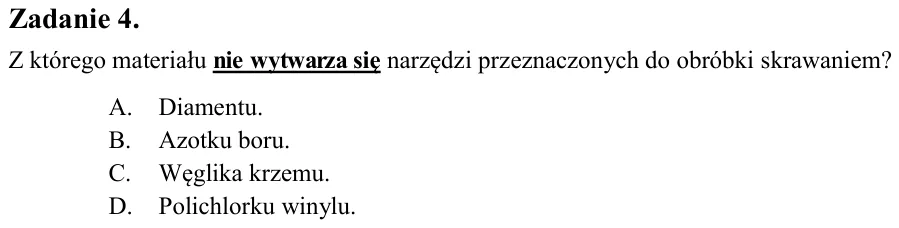

Zadanie 4. Z którego materiału nie wytwarza się narzędzi przeznaczonych do obróbki skrawaniem? A. Diamentu. B. Azotku boru. C. Węglika krzemu. D. Polichlorku winylu.

Zadanie 5. Część roboczą wierteł do metali wykonuje się ze stali A. stopowej. B. węglowej. C. nierdzewnej. D. szybkotnącej.

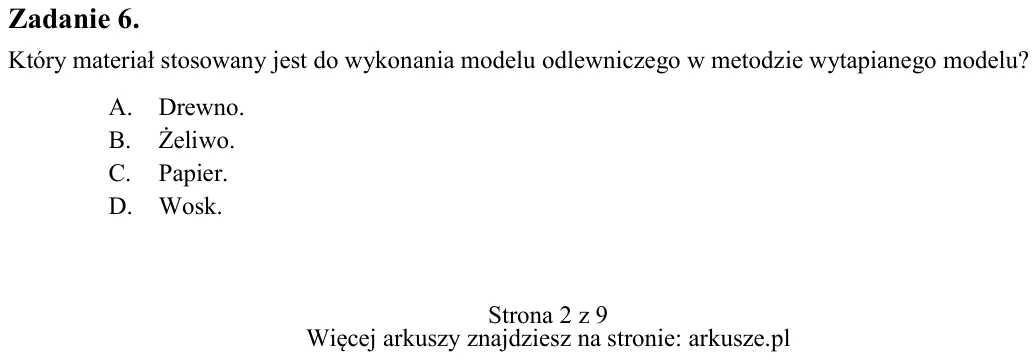

Zadanie 6. Który materiał stosowany jest do wykonania modelu odlewniczego w metodzie wytapianego modelu? A. Drewno. B. Żeliwo. C. Papier. D. Wosk.

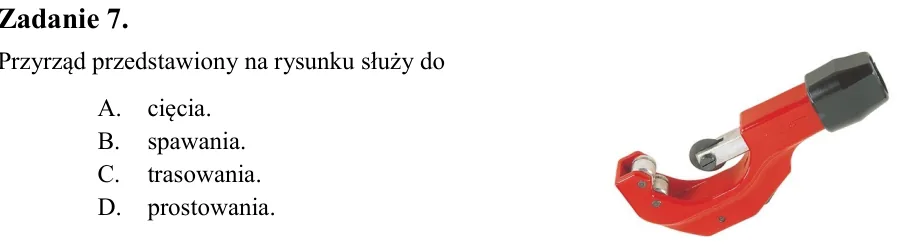

Zadanie 7. Przyrząd przedstawiony na rysunku służy do A. cięcia. B. spawania. C. trasowania. D. prostowania.

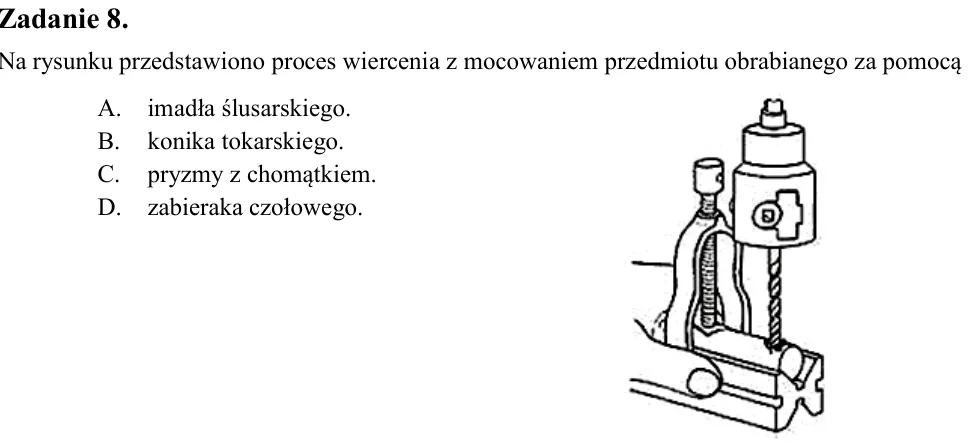

Zadanie 8. Na rysunku przedstawiono proces wiercenia z mocowaniem przedmiotu obrabianego za pomocą A. imadła ślusarskiego. B. konika tokarskiego. C. pryzmy z chomątkiem. D. zabieraka czołowego.

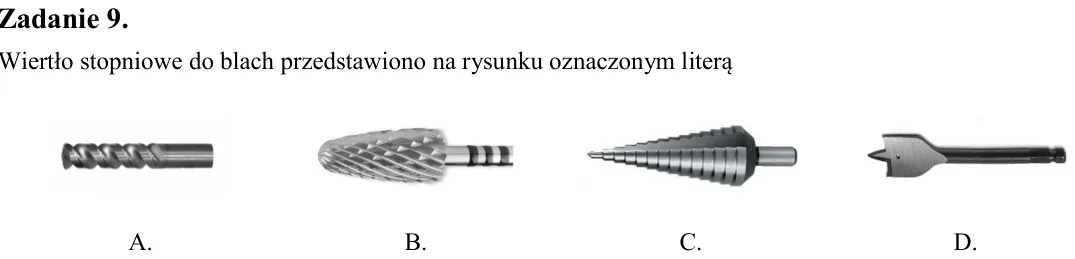

Zadanie 9. Wiertło stopniowe do blach przedstawiono na rysunku oznaczonym literą

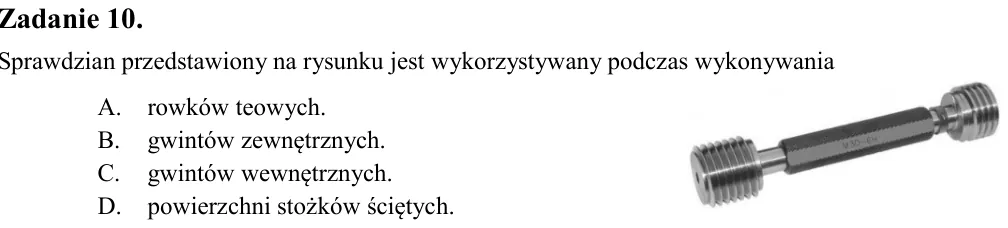

Zadanie 10. Sprawdzian przedstawiony na rysunku jest wykorzystywany podczas wykonywania A. rowków teowych. B. gwintów zewnętrznych. C. gwintów wewnętrznych. D. powierzchni stożków ściętych.

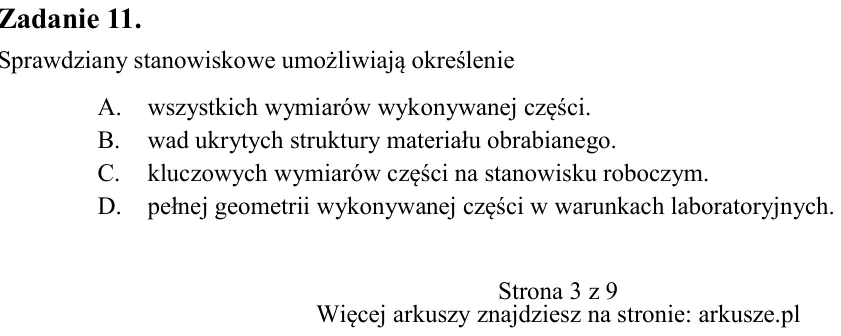

Zadanie 11. Sprawdziany stanowiskowe umożliwiają określenie A. wszystkich wymiarów wykonywanej części. B. wad ukrytych struktury materiału obrabianego. C. kluczowych wymiarów części na stanowisku roboczym. D. pełnej geom

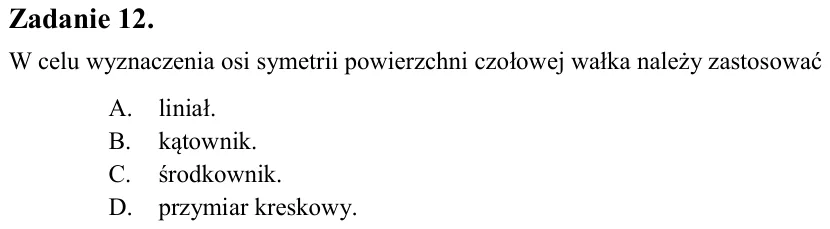

Zadanie 12. W celu wyznaczenia osi symetrii powierzchni czołowej wałka należy zastosować A. liniał. B. kątownik. C. środkownik. D. przymiar kreskowy.

Zadanie 13. Otwory przelotowe o przekroju kwadratowym są wykonywane w procesie A. lutowania. B. zgrzewania. C. anodowania. D. przeciągania.

Zadanie 14. Które części są wykonywane w procesie dłutowania metodą Maaga? A. Wały. B. Tuleje. C. Koła zębate. D. Kołki ustalające.

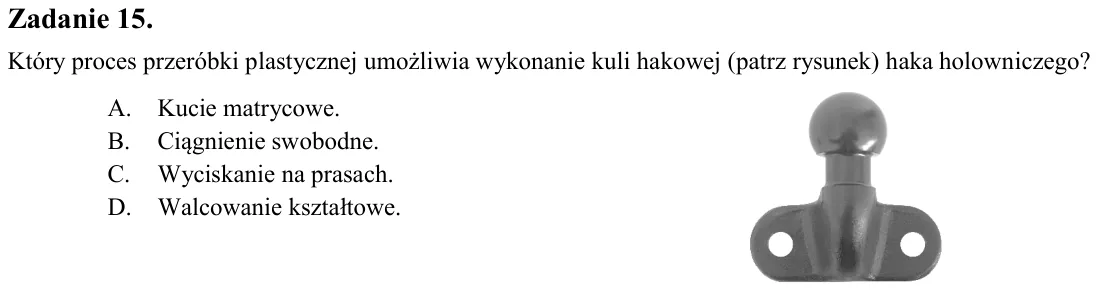

Zadanie 15. Który proces przeróbki plastycznej umożliwia wykonanie kuli hakowej (patrz rysunek) haka holowniczego? A. Kucie matrycowe. B. Ciągnienie swobodne. C. Wyciskanie na prasach. D. Walcowanie kształtowe.

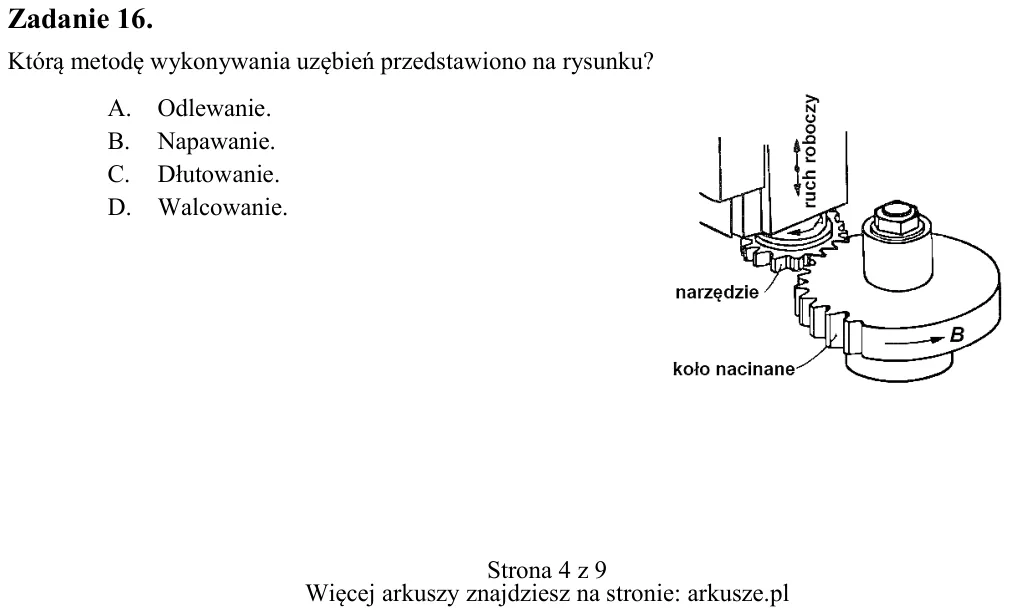

Zadanie 16. Którą metodę wykonywania uzębień przedstawiono na rysunku? A. Odlewanie. B. Napawanie. C. Dłutowanie. D. Walcowanie.

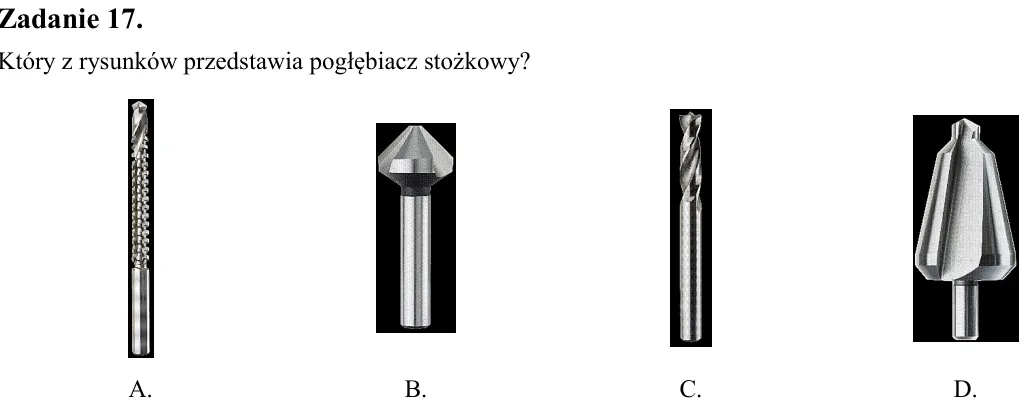

Zadanie 17. Który z rysunków przedstawia pogłębiacz stożkowy?

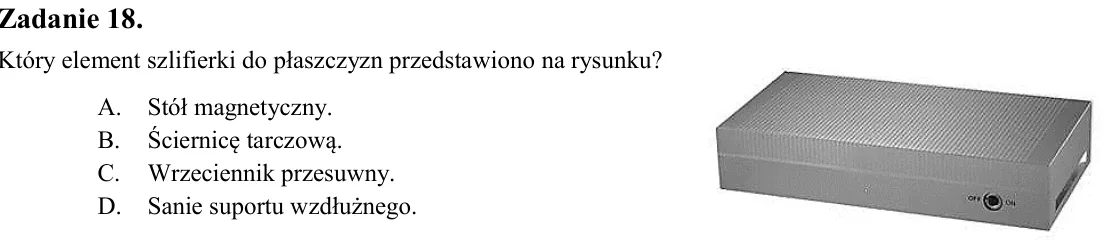

Zadanie 18. Który element szlifierki do płaszczyzn przedstawiono na rysunku? A. Stół magnetyczny. B. Ściernicę tarczową. C. Wrzeciennik przesuwny. D. Sanie suportu wzdłużnego.

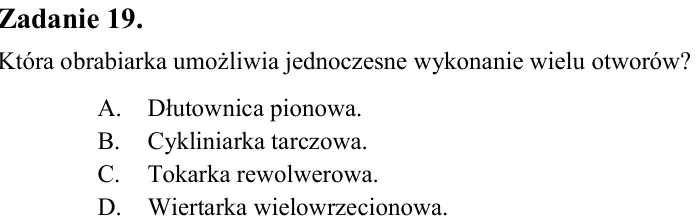

Zadanie 19. Która obrabiarka umożliwia jednoczesne wykonanie wielu otworów? A. Dłutownica pionowa. B. Cykliniarka tarczowa. C. Tokarka rewolwerowa. D. Wiertarka wielowrzecionowa.

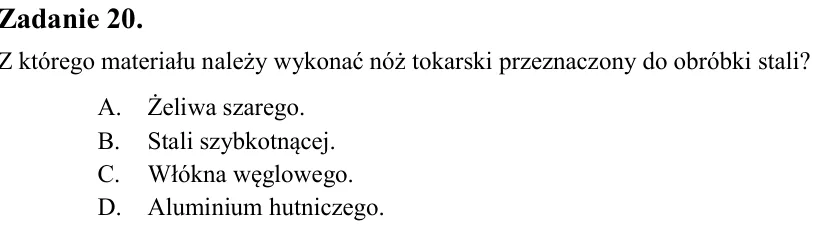

Zadanie 20. Z którego materiału należy wykonać nóż tokarski przeznaczony do obróbki stali? A. Żeliwa szarego. B. Stali szybkotnącej. C. Włókna węglowego. D. Aluminium hutniczego.

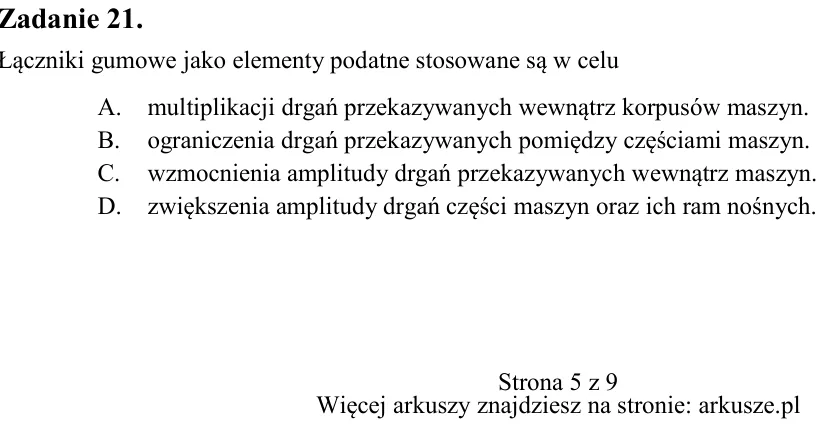

Zadanie 21. Łączniki gumowe jako elementy podatne stosowane są w celu A. multiplikacji drgań przekazywanych wewnątrz korpusów maszyn. B. ograniczenia drgań przekazywanych pomiędzy częściami maszyn. C. wzmocnienia amplitu

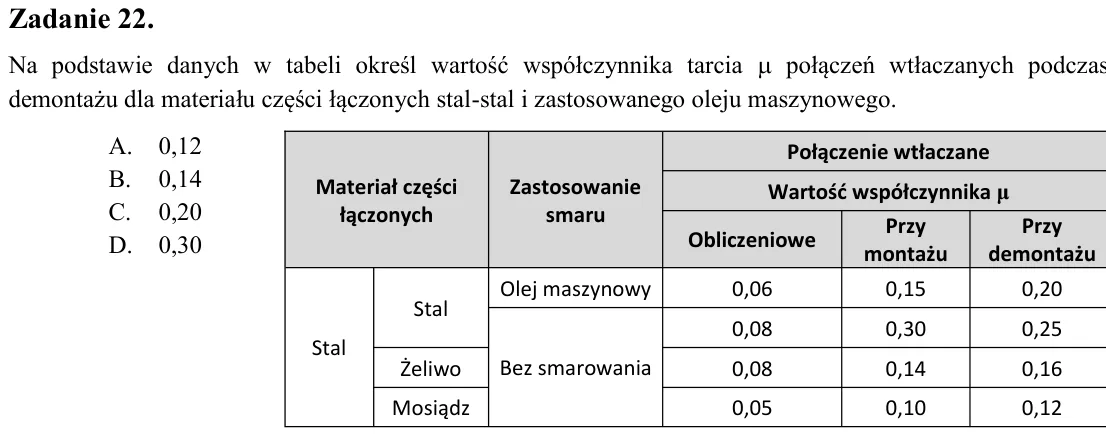

Zadanie 22. Na podstawie danych w tabeli określ wartość współczynnika tarcia  połączeń wtłaczanych podczas demontażu dla materiału części łączonych stal-stal i zastosowanego oleju maszynowego. A. 0,12 B. 0,14 C. 0,20 D.

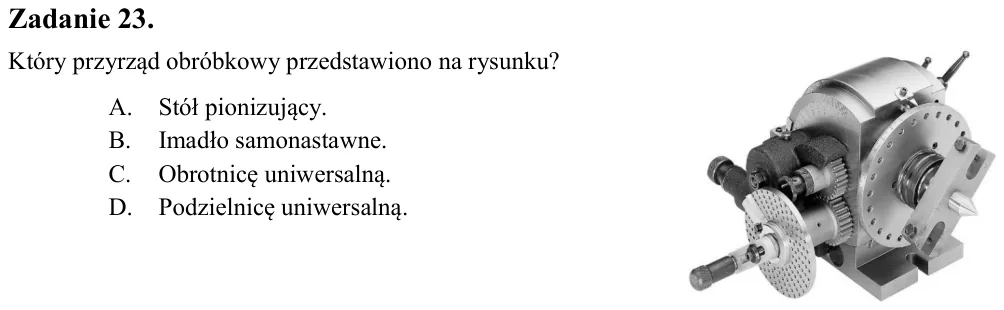

Zadanie 23. Który przyrząd obróbkowy przedstawiono na rysunku? A. Stół pionizujący. B. Imadło samonastawne. C. Obrotnicę uniwersalną. D. Podzielnicę uniwersalną.

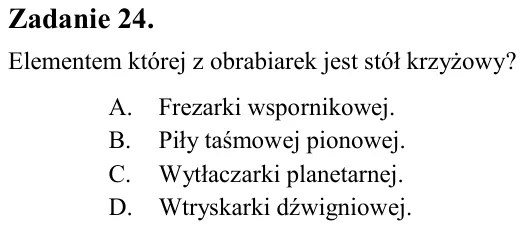

Zadanie 24. Elementem której z obrabiarek jest stół krzyżowy? A. Frezarki wspornikowej. B. Piły taśmowej pionowej. C. Wytłaczarki planetarnej. D. Wtryskarki dźwigniowej.

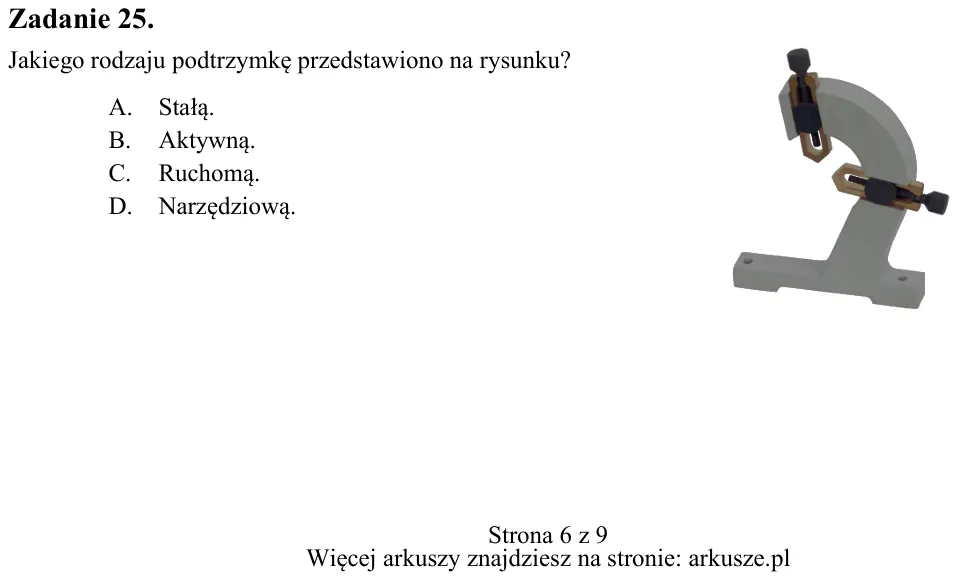

Zadanie 25. Jakiego rodzaju podtrzymkę przedstawiono na rysunku? A. Stałą. B. Aktywną. C. Ruchomą. D. Narzędziową. Materiał części łączonych Zastosowanie smaru Połączenie wtłaczane Wartość współczynnika μ Obliczeniowe Pr

Zadanie 26. Podczas trasowania niektórych wyrobów walcowych jako podstawkę stosuje się A. liniał. B. cyrkiel. C. pryzmę. D. kątownik.

Zadanie 27. Na rysunku przedstawiono A. średnicówkę. B. szczelinomierz. C. wysokościomierz. D. kątomierz uniwersalny.

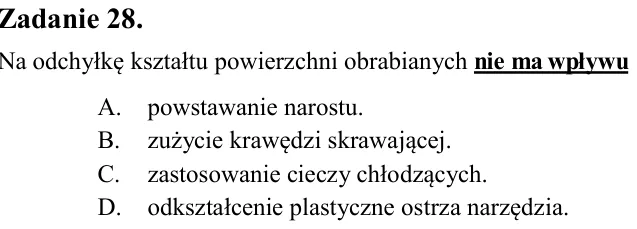

Zadanie 28. Na odchyłkę kształtu powierzchni obrabianych nie ma wpływu A. powstawanie narostu. B. zużycie krawędzi skrawającej. C. zastosowanie cieczy chłodzących. D. odkształcenie plastyczne ostrza narzędzia.

Zadanie 29. Które połączenia należą do rozłącznych? A. Klejone. B. Lutowane. C. Gwintowe. D. Zgrzewane.

Zadanie 30. Proces spawania elektrodami otulonymi oznaczony jest skrótem A. CVD B. PVD C. MAG D. MMA

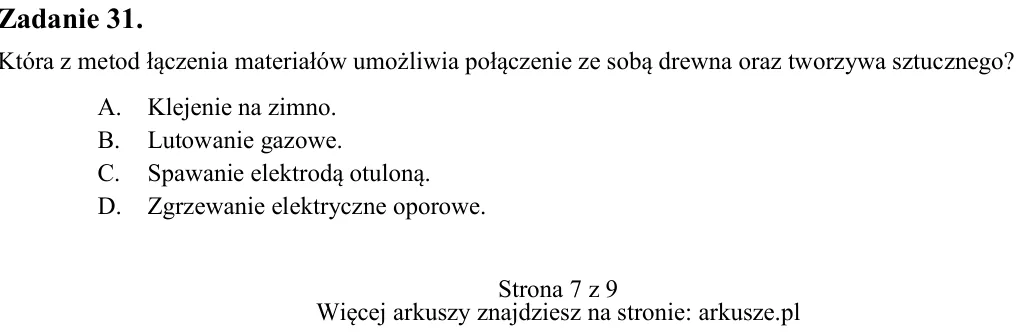

Zadanie 31. Która z metod łączenia materiałów umożliwia połączenie ze sobą drewna oraz tworzywa sztucznego? A. Klejenie na zimno. B. Lutowanie gazowe. C. Spawanie elektrodą otuloną. D. Zgrzewanie elektryczne oporowe.

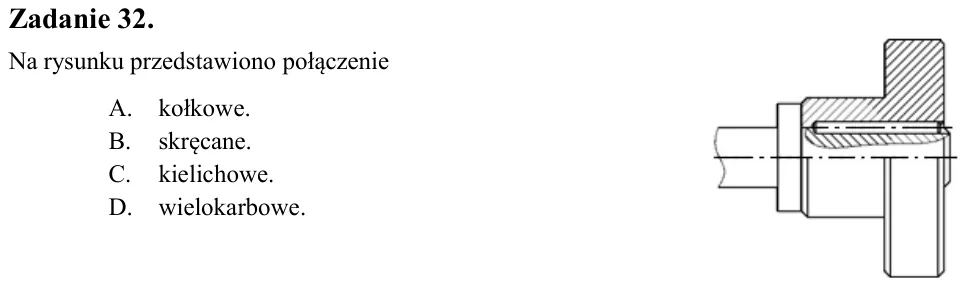

Zadanie 32. Na rysunku przedstawiono połączenie A. kołkowe. B. skręcane. C. kielichowe. D. wielokarbowe.

Zadanie 33. Podczas spawania gazowego wykorzystywana jest mieszanina A. azotu i tlenu. B. acetylenu i helu. C. acetylenu i tlenu. D. argonu i acetylenu.

Zadanie 34. Na rysunku przedstawiono podkładkę A. zębatą. B. klinową. C. sprężynową. D. kwadratową.

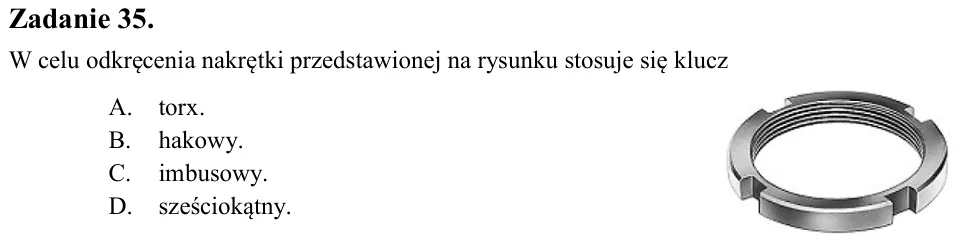

Zadanie 35. W celu odkręcenia nakrętki przedstawionej na rysunku stosuje się klucz A. torx. B. hakowy. C. imbusowy. D. sześciokątny.

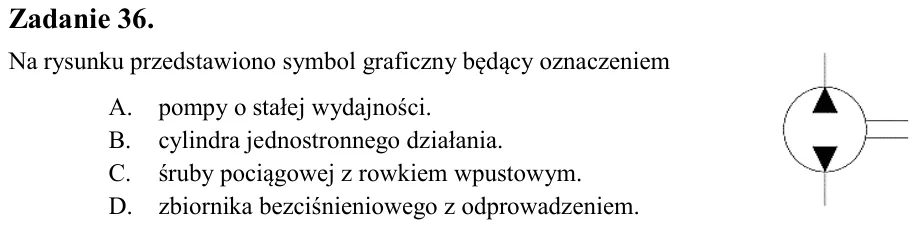

Zadanie 36. Na rysunku przedstawiono symbol graficzny będący oznaczeniem A. pompy o stałej wydajności. B. cylindra jednostronnego działania. C. śruby pociągowej z rowkiem wpustowym. D. zbiornika bezciśnieniowego z odprow

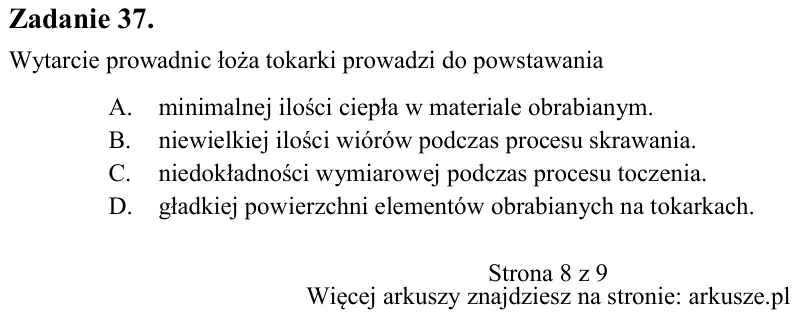

Zadanie 37. Wytarcie prowadnic łoża tokarki prowadzi do powstawania A. minimalnej ilości ciepła w materiale obrabianym. B. niewielkiej ilości wiórów podczas procesu skrawania. C. niedokładności wymiarowej podczas procesu

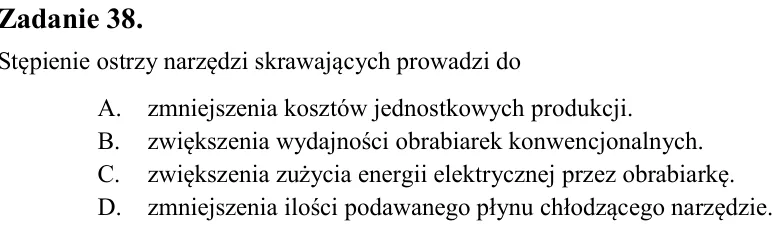

Zadanie 38. Stępienie ostrzy narzędzi skrawających prowadzi do A. zmniejszenia kosztów jednostkowych produkcji. B. zwiększenia wydajności obrabiarek konwencjonalnych. C. zwiększenia zużycia energii elektrycznej przez obr

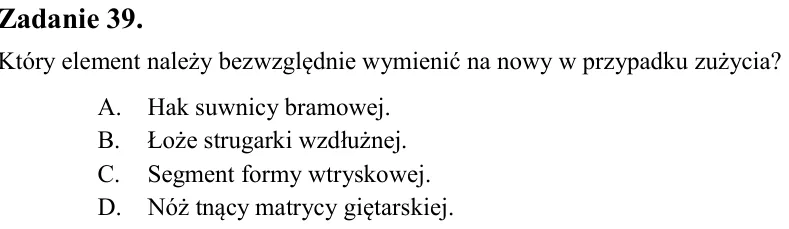

Zadanie 39. Który element należy bezwzględnie wymienić na nowy w przypadku zużycia? A. Hak suwnicy bramowej. B. Łoże strugarki wzdłużnej. C. Segment formy wtryskowej. D. Nóż tnący matrycy giętarskiej.

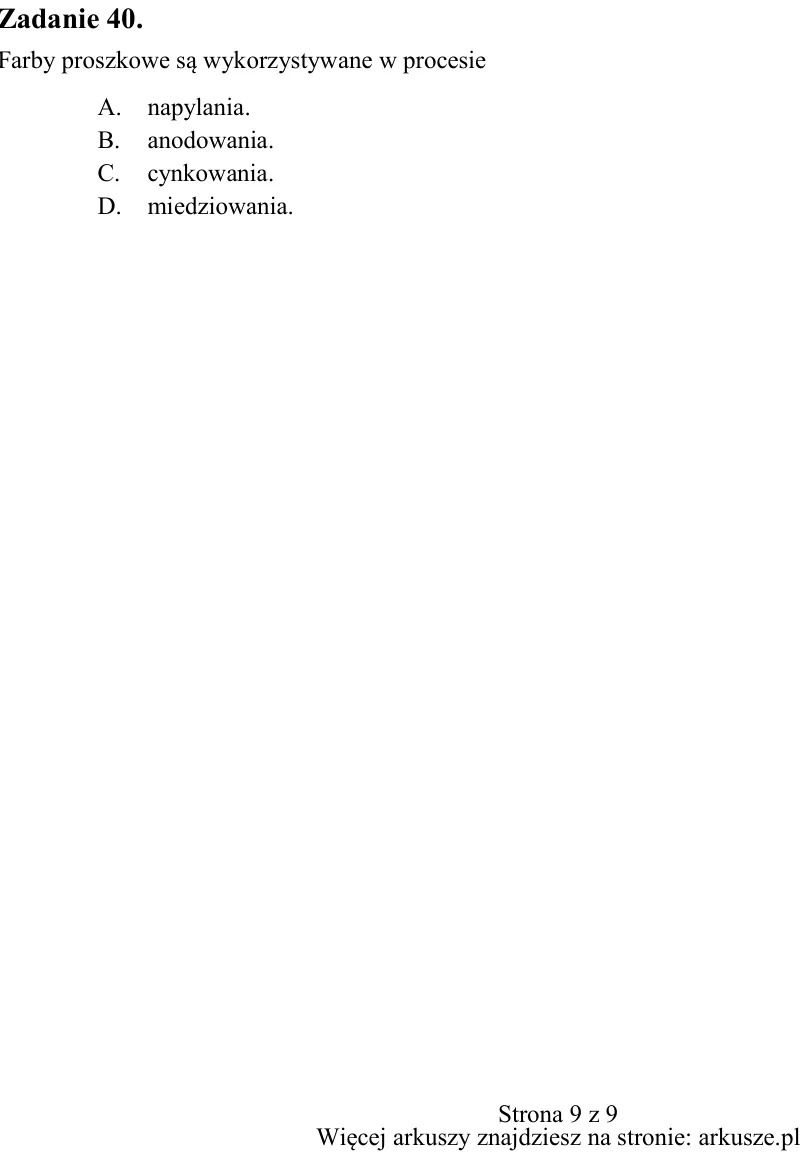

Zadanie 40. Farby proszkowe są wykorzystywane w procesie A. napylania. B. anodowania. C. cynkowania. D. miedziowania.
