M20 · Egzamin zawodowy · styczeń 2019

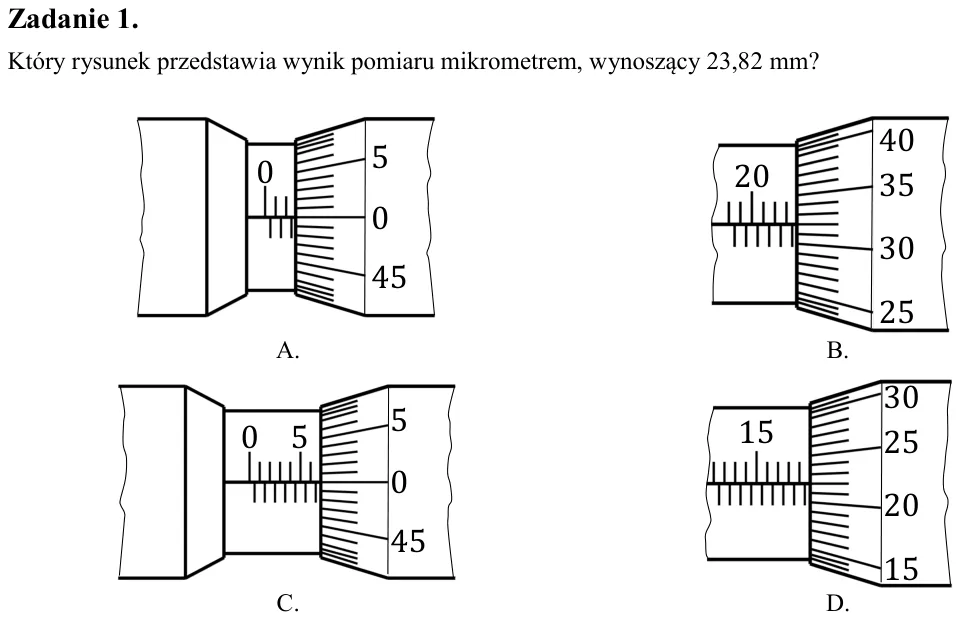

Zadanie 1. Który rysunek przedstawia wynik pomiaru mikrometrem, wynoszący 23,82 mm?

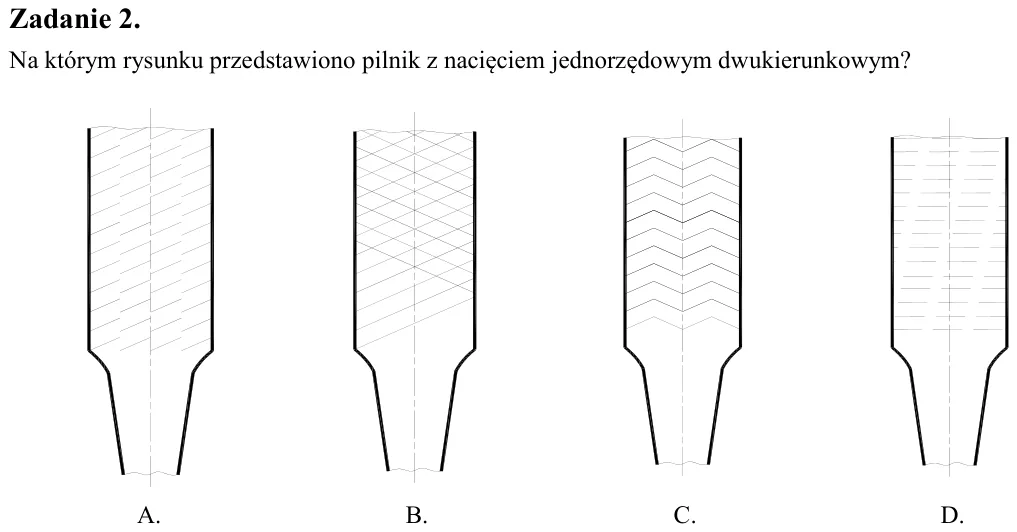

Zadanie 2. Na którym rysunku przedstawiono pilnik z nacięciem jednorzędowym dwukierunkowym?

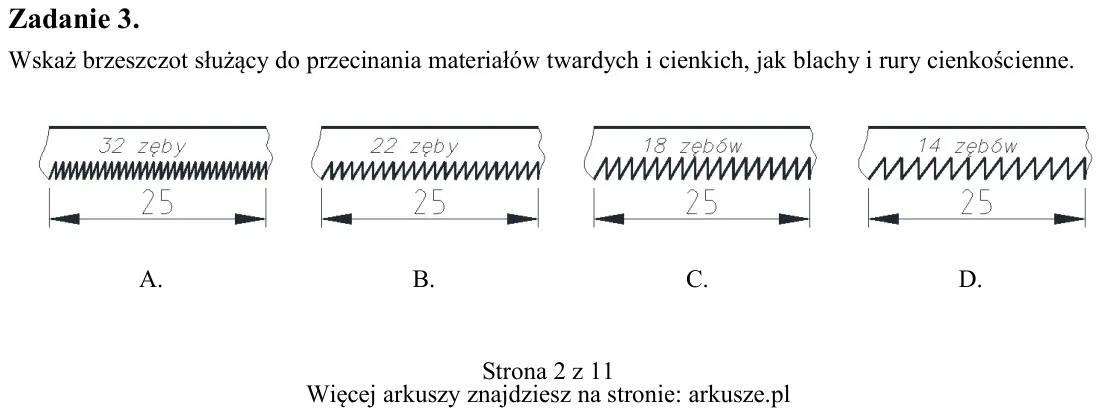

Zadanie 3. Wskaż brzeszczot służący do przecinania materiałów twardych i cienkich, jak blachy i rury cienkościenne. A. B. C. D. A. B. C. D. A. B. C. D.

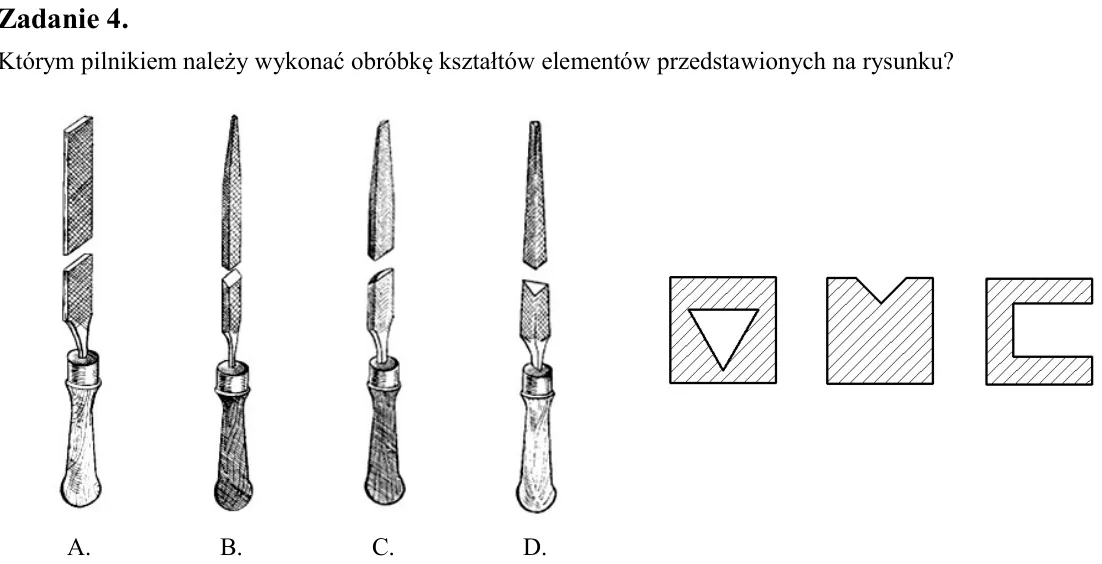

Zadanie 4. Którym pilnikiem należy wykonać obróbkę kształtów elementów przedstawionych na rysunku?

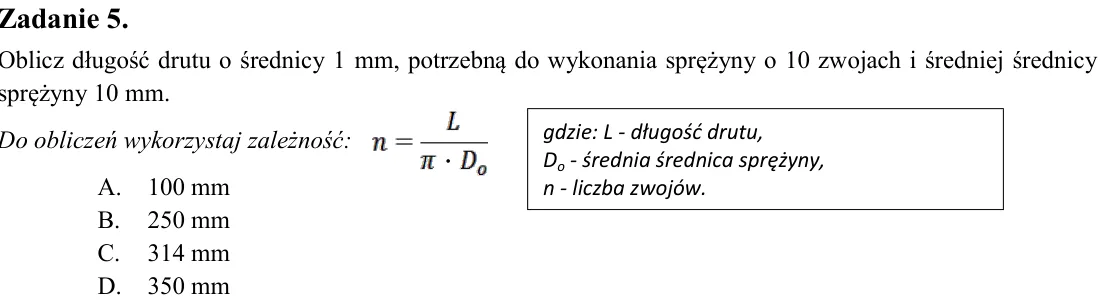

Zadanie 5. Oblicz długość drutu o średnicy 1 mm, potrzebną do wykonania sprężyny o 10 zwojach i średniej średnicy sprężyny 10 mm. Do obliczeń wykorzystaj zależność: A. 100 mm B. 250 mm C. 314 mm D. 350 mm

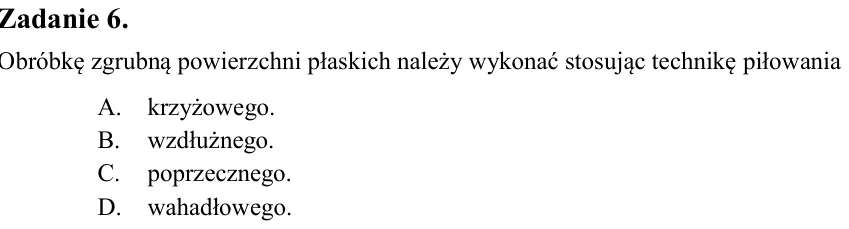

Zadanie 6. Obróbkę zgrubną powierzchni płaskich należy wykonać stosując technikę piłowania A. krzyżowego. B. wzdłużnego. C. poprzecznego. D. wahadłowego.

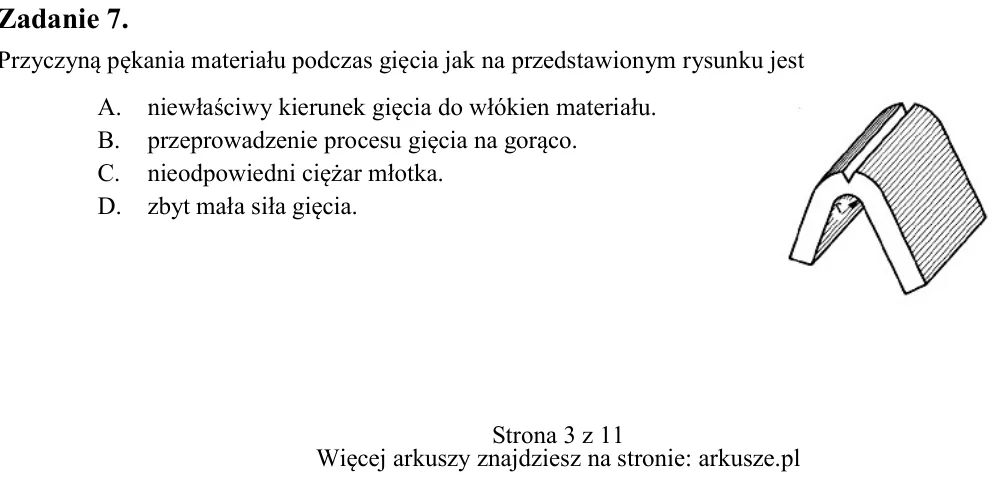

Zadanie 7. Przyczyną pękania materiału podczas gięcia jak na przedstawionym rysunku jest A. niewłaściwy kierunek gięcia do włókien materiału. B. przeprowadzenie procesu gięcia na gorąco. C. nieodpowiedni ciężar młotka. D

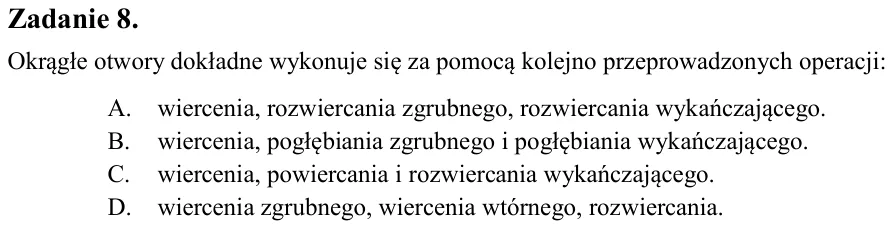

Zadanie 8. Okrągłe otwory dokładne wykonuje się za pomocą kolejno przeprowadzonych operacji: A. wiercenia, rozwiercania zgrubnego, rozwiercania wykańczającego. B. wiercenia, pogłębiania zgrubnego i pogłębiania wykańczają

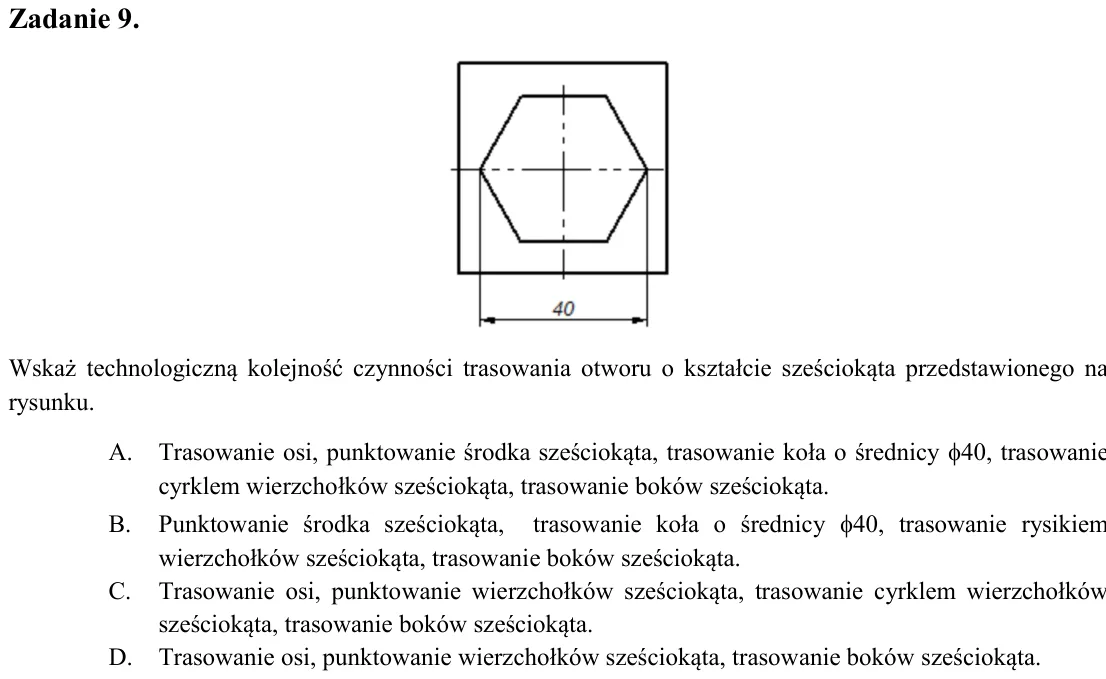

Zadanie 9. Wskaż technologiczną kolejność czynności trasowania otworu o kształcie sześciokąta przedstawionego na rysunku. A. Trasowanie osi, punktowanie środka sześciokąta, trasowanie koła o średnicy 40, trasowanie cyrk

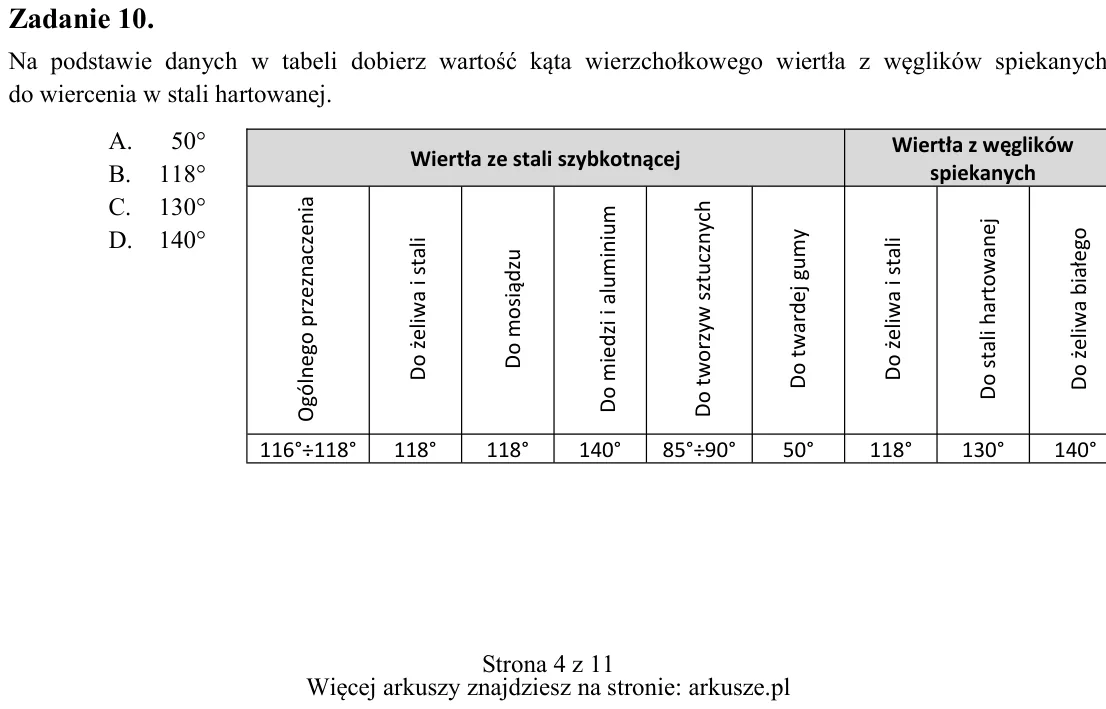

Zadanie 10. Na podstawie danych w tabeli dobierz wartość kąta wierzchołkowego wiertła z węglików spiekanych do wiercenia w stali hartowanej. A. 50° B. 118° C. 130° D. 140° Wiertła ze stali szybkotnącej Wiertła z węglików

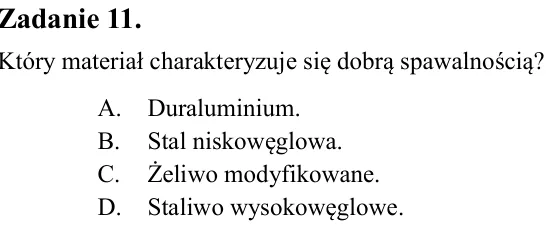

Zadanie 11. Który materiał charakteryzuje się dobrą spawalnością? A. Duraluminium. B. Stal niskowęglowa. C. Żeliwo modyfikowane. D. Staliwo wysokowęglowe.

Zadanie 12. Temperatura lutowania miękkiego wynosi A. od 180°C do 450°C B. od 450°C do 650°C C. od 650°C do 850°C D. od 850°C do 1050°C

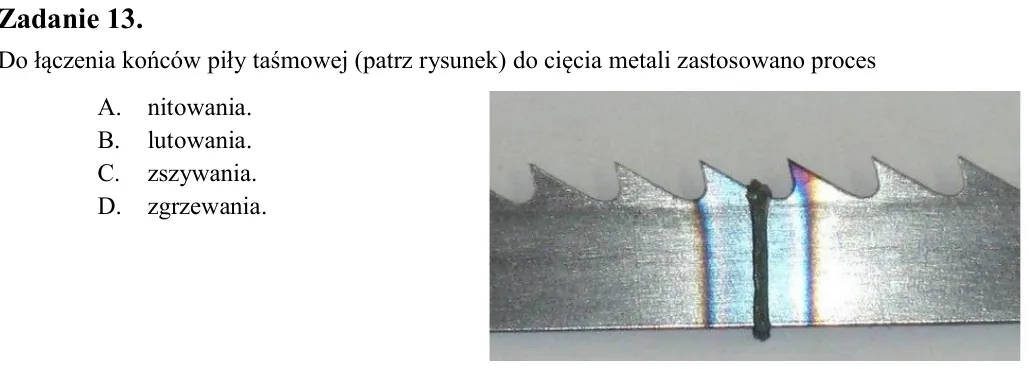

Zadanie 13. Do łączenia końców piły taśmowej (patrz rysunek) do cięcia metali zastosowano proces A. nitowania. B. lutowania. C. zszywania. D. zgrzewania.

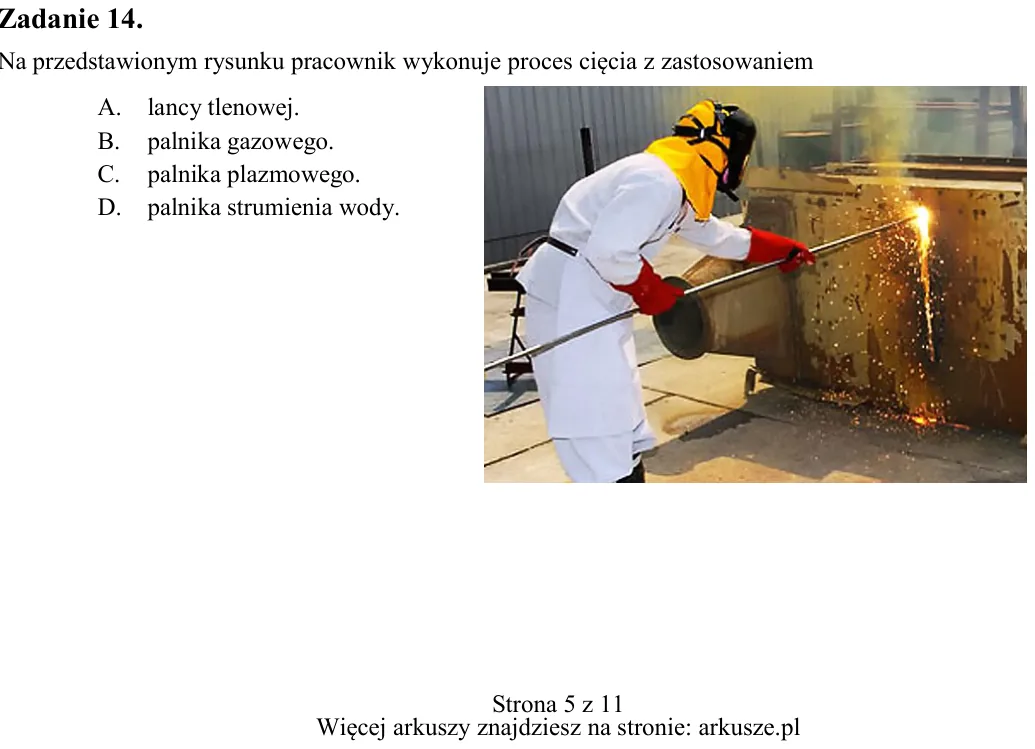

Zadanie 14. Na przedstawionym rysunku pracownik wykonuje proces cięcia z zastosowaniem A. lancy tlenowej. B. palnika gazowego. C. palnika plazmowego. D. palnika strumienia wody.

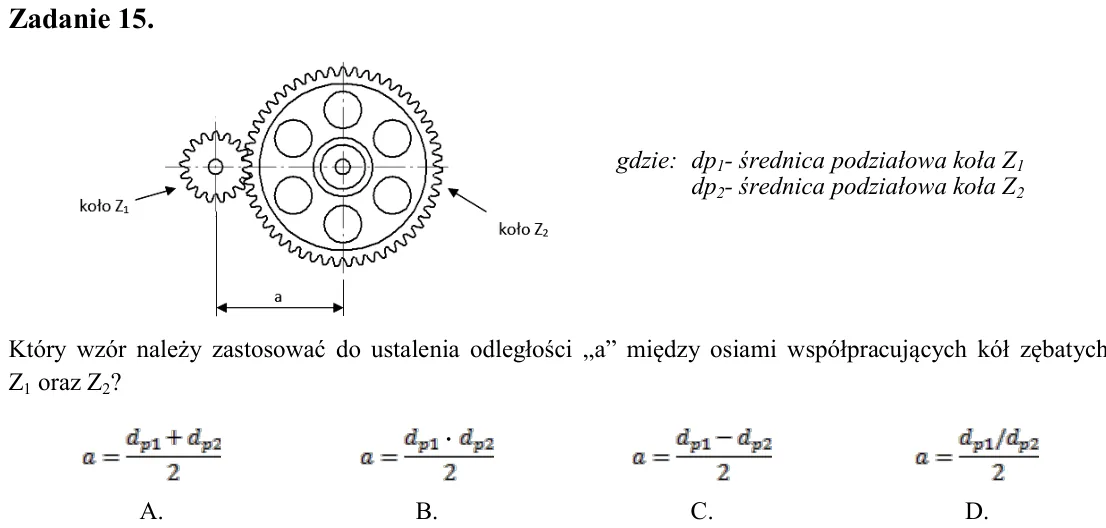

Zadanie 15. Który wzór należy zastosować do ustalenia odległości „a” między osiami współpracujących kół zębatych Z1 oraz Z2?

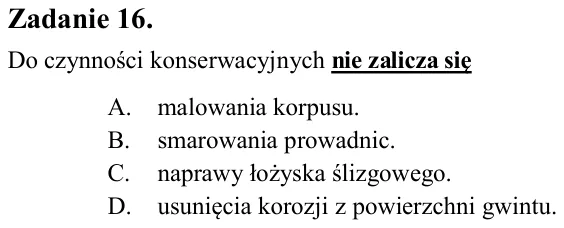

Zadanie 16. Do czynności konserwacyjnych nie zalicza się A. malowania korpusu. B. smarowania prowadnic. C. naprawy łożyska ślizgowego. D. usunięcia korozji z powierzchni gwintu.

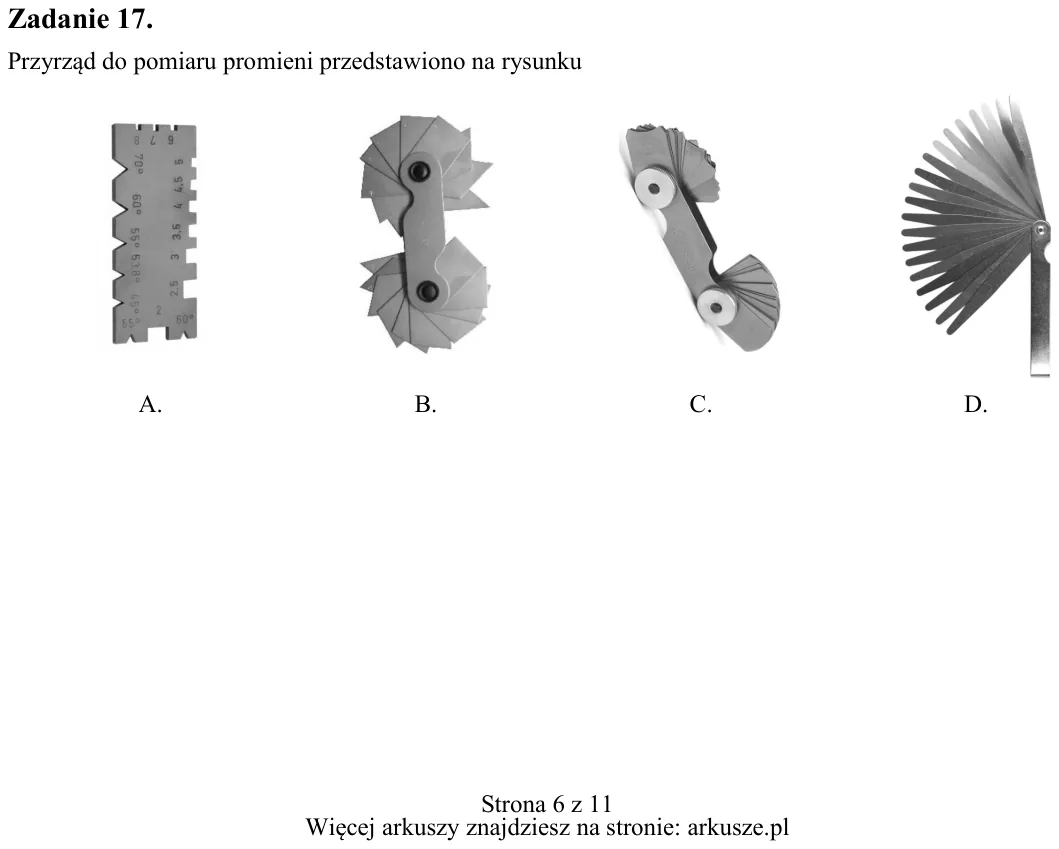

Zadanie 17. Przyrząd do pomiaru promieni przedstawiono na rysunku A. B. C. D. A. B. C. D. gdzie: dp1- średnica podziałowa koła Z1 dp2- średnica podziałowa koła Z2 ∙

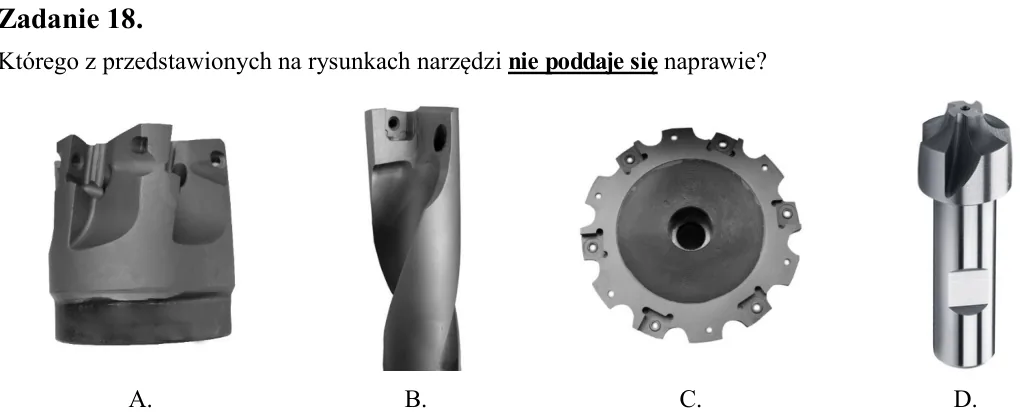

Zadanie 18. Którego z przedstawionych na rysunkach narzędzi nie poddaje się naprawie?

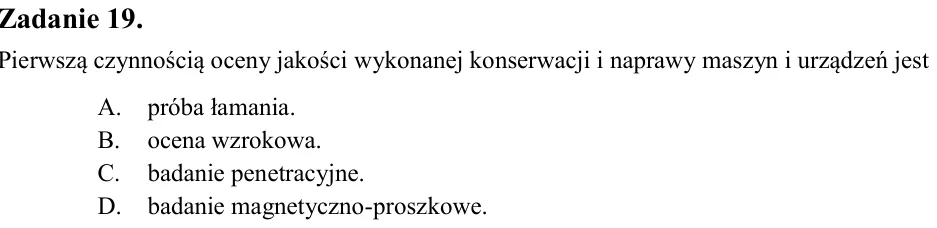

Zadanie 19. Pierwszą czynnością oceny jakości wykonanej konserwacji i naprawy maszyn i urządzeń jest A. próba łamania. B. ocena wzrokowa. C. badanie penetracyjne. D. badanie magnetyczno-proszkowe.

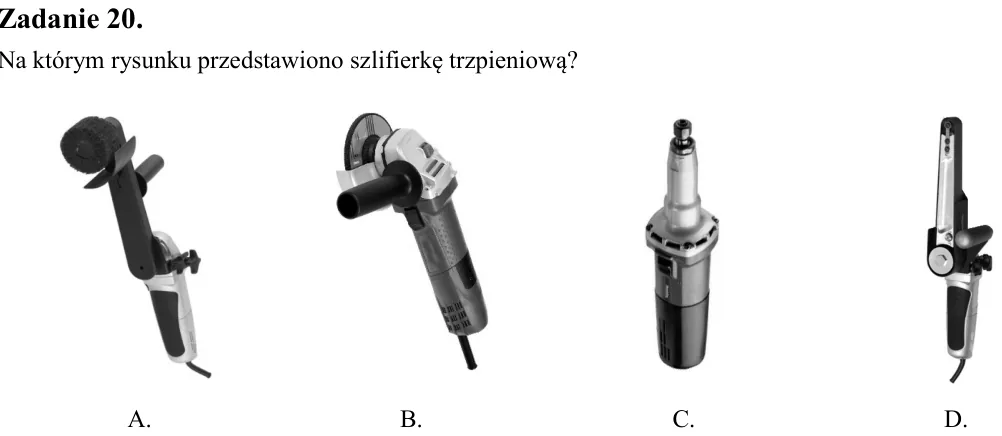

Zadanie 20. Na którym rysunku przedstawiono szlifierkę trzpieniową?

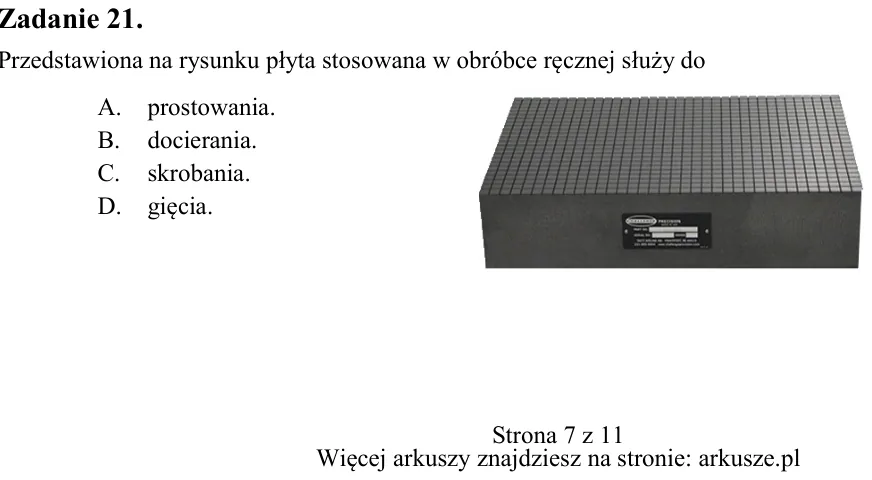

Zadanie 21. Przedstawiona na rysunku płyta stosowana w obróbce ręcznej służy do A. prostowania. B. docierania. C. skrobania. D. gięcia. A. B. C. D. A. B. C. D.

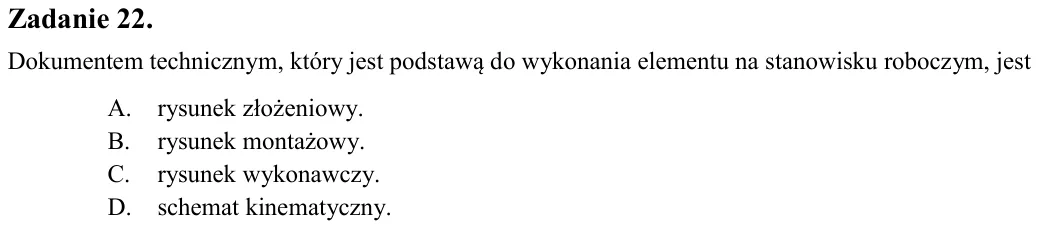

Zadanie 22. Dokumentem technicznym, który jest podstawą do wykonania elementu na stanowisku roboczym, jest A. rysunek złożeniowy. B. rysunek montażowy. C. rysunek wykonawczy. D. schemat kinematyczny.

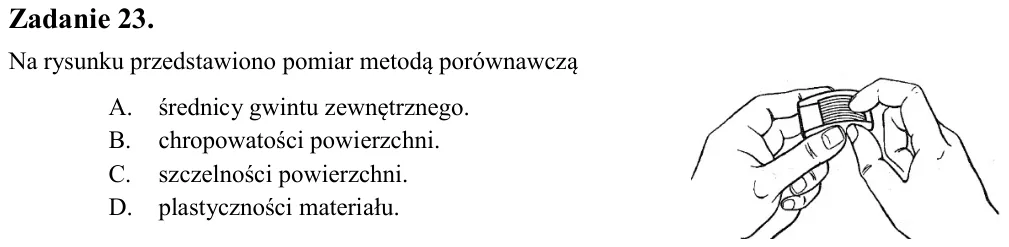

Zadanie 23. Na rysunku przedstawiono pomiar metodą porównawczą A. średnicy gwintu zewnętrznego. B. chropowatości powierzchni. C. szczelności powierzchni. D. plastyczności materiału.

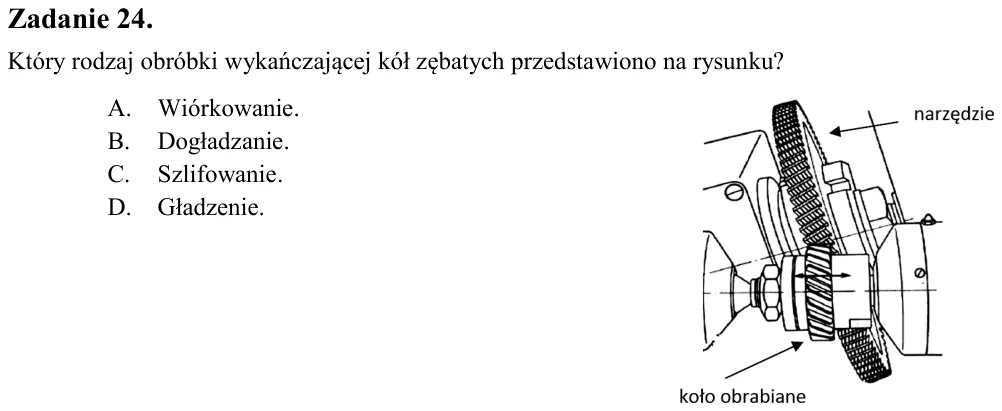

Zadanie 24. Który rodzaj obróbki wykańczającej kół zębatych przedstawiono na rysunku? A. Wiórkowanie. B. Dogładzanie. C. Szlifowanie. D. Gładzenie.

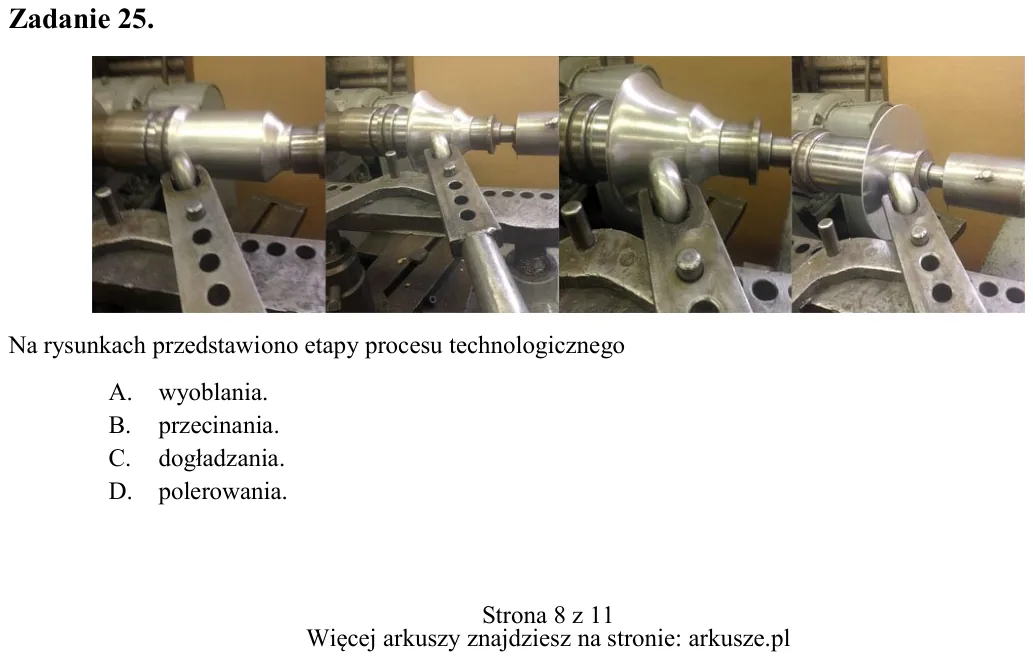

Zadanie 25. Na rysunkach przedstawiono etapy procesu technologicznego A. wyoblania. B. przecinania. C. dogładzania. D. polerowania.

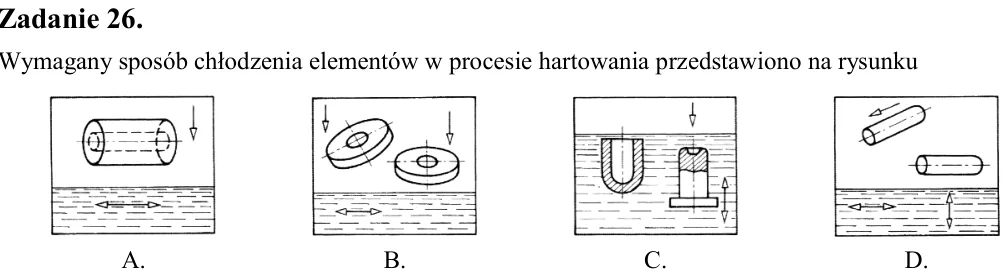

Zadanie 26. Wymagany sposób chłodzenia elementów w procesie hartowania przedstawiono na rysunku

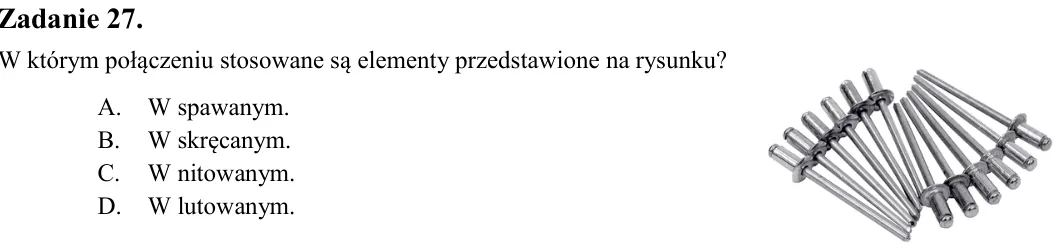

Zadanie 27. W którym połączeniu stosowane są elementy przedstawione na rysunku? A. W spawanym. B. W skręcanym. C. W nitowanym. D. W lutowanym.

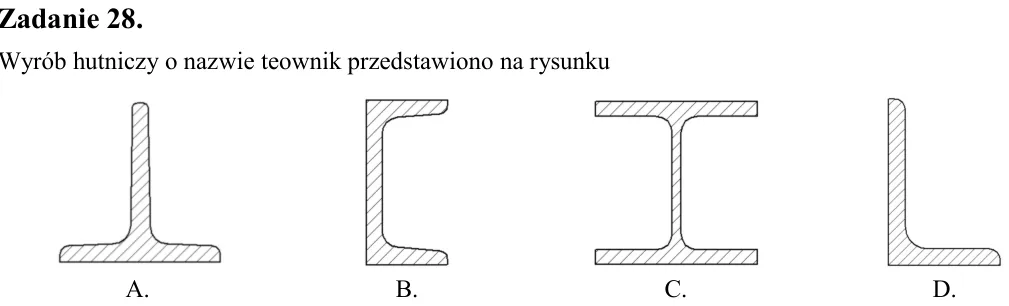

Zadanie 28. Wyrób hutniczy o nazwie teownik przedstawiono na rysunku

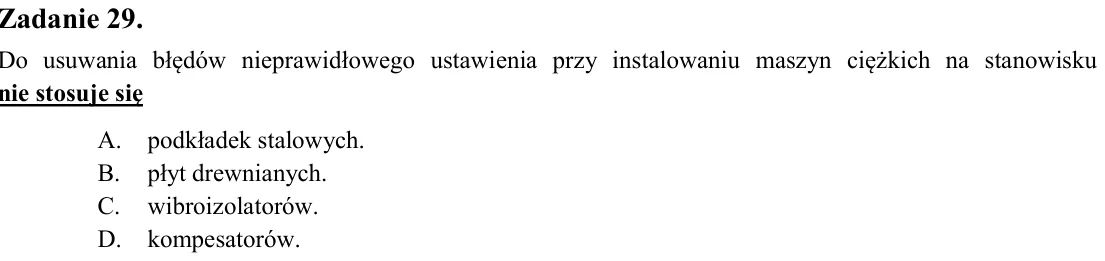

Zadanie 29. Do usuwania błędów nieprawidłowego ustawienia przy instalowaniu maszyn ciężkich na stanowisku nie stosuje się A. podkładek stalowych. B. płyt drewnianych. C. wibroizolatorów. D. kompesatorów.

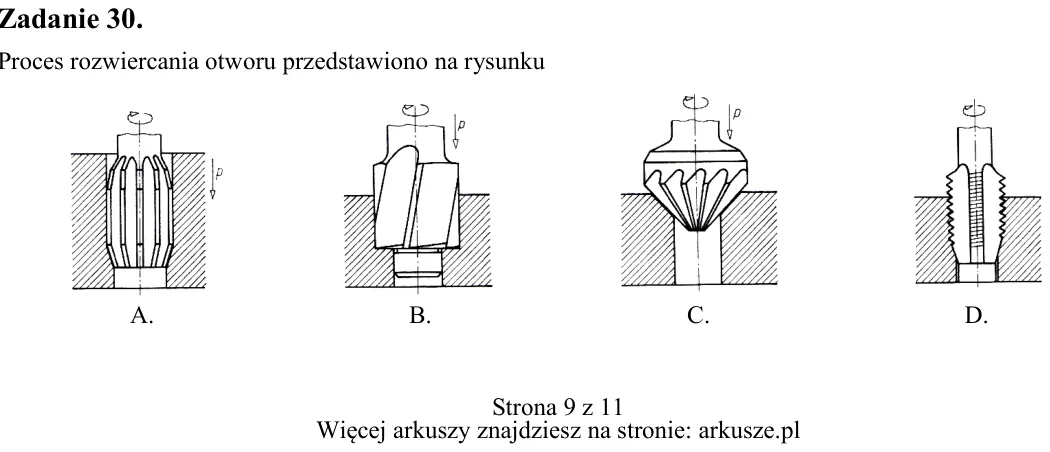

Zadanie 30. Proces rozwiercania otworu przedstawiono na rysunku A. B. C. D. A. B. C. D. A. B. C. D.

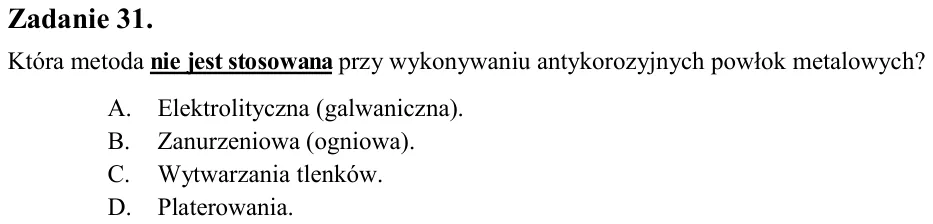

Zadanie 31. Która metoda nie jest stosowana przy wykonywaniu antykorozyjnych powłok metalowych? A. Elektrolityczna (galwaniczna). B. Zanurzeniowa (ogniowa). C. Wytwarzania tlenków. D. Platerowania.

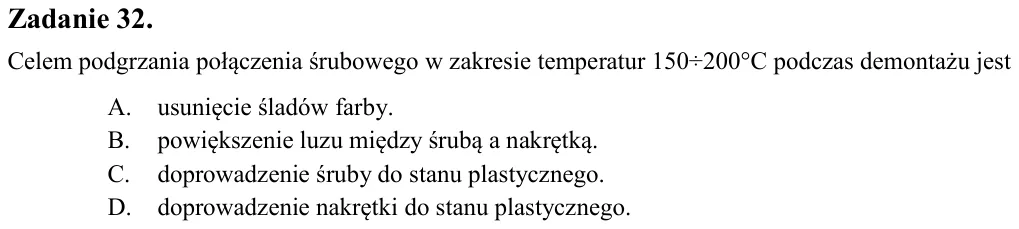

Zadanie 32. Celem podgrzania połączenia śrubowego w zakresie temperatur 150÷200°C podczas demontażu jest A. usunięcie śladów farby. B. powiększenie luzu między śrubą a nakrętką. C. doprowadzenie śruby do stanu plastyczne

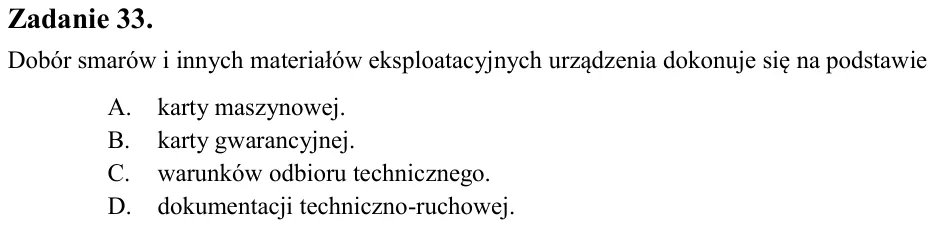

Zadanie 33. Dobór smarów i innych materiałów eksploatacyjnych urządzenia dokonuje się na podstawie A. karty maszynowej. B. karty gwarancyjnej. C. warunków odbioru technicznego. D. dokumentacji techniczno-ruchowej.

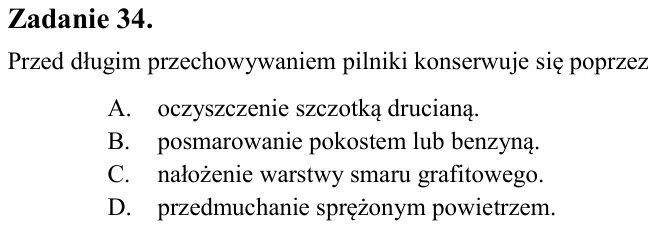

Zadanie 34. Przed długim przechowywaniem pilniki konserwuje się poprzez A. oczyszczenie szczotką drucianą. B. posmarowanie pokostem lub benzyną. C. nałożenie warstwy smaru grafitowego. D. przedmuchanie sprężonym powietrz

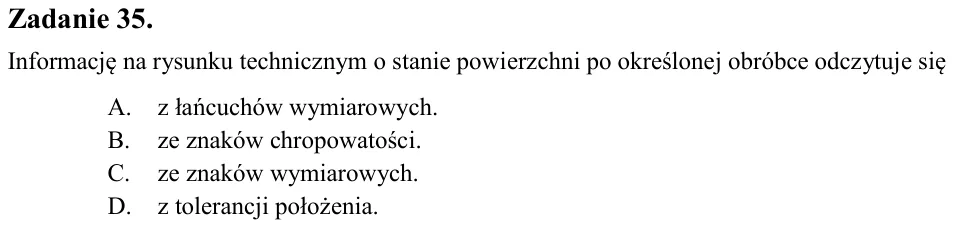

Zadanie 35. Informację na rysunku technicznym o stanie powierzchni po określonej obróbce odczytuje się A. z łańcuchów wymiarowych. B. ze znaków chropowatości. C. ze znaków wymiarowych. D. z tolerancji położenia.

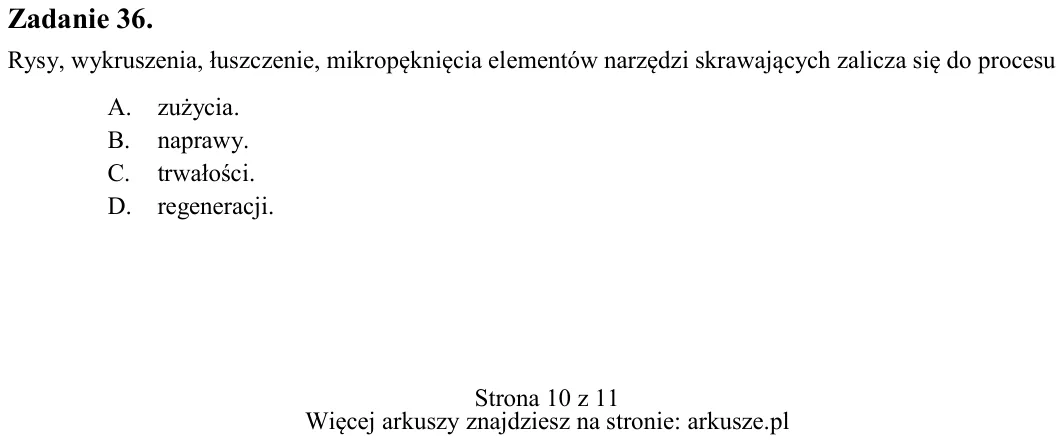

Zadanie 36. Rysy, wykruszenia, łuszczenie, mikropęknięcia elementów narzędzi skrawających zalicza się do procesu A. zużycia. B. naprawy. C. trwałości. D. regeneracji.

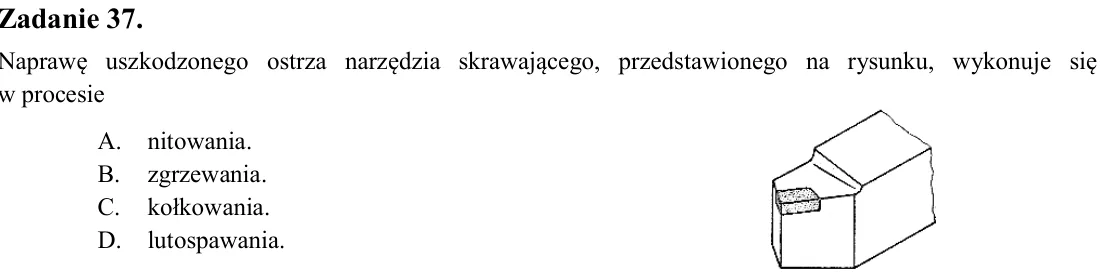

Zadanie 37. Naprawę uszkodzonego ostrza narzędzia skrawającego, przedstawionego na rysunku, wykonuje się w procesie A. nitowania. B. zgrzewania. C. kołkowania. D. lutospawania.

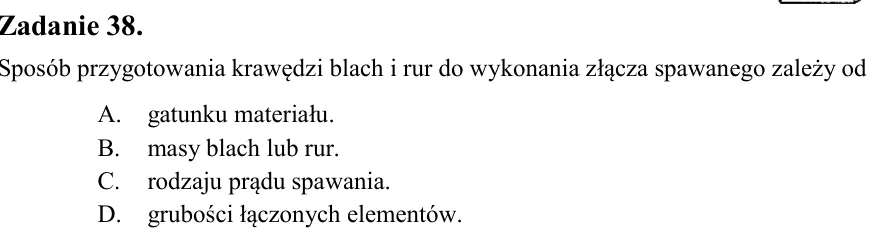

Zadanie 38. Sposób przygotowania krawędzi blach i rur do wykonania złącza spawanego zależy od A. gatunku materiału. B. masy blach lub rur. C. rodzaju prądu spawania. D. grubości łączonych elementów.

Zadanie 39. Która z wymienionych przekładni nie jest stosowana w budowie napędu wiertarek stołowych? A. Cierna. B. Zębata. C. Pasowa. D. Łańcuchowa.

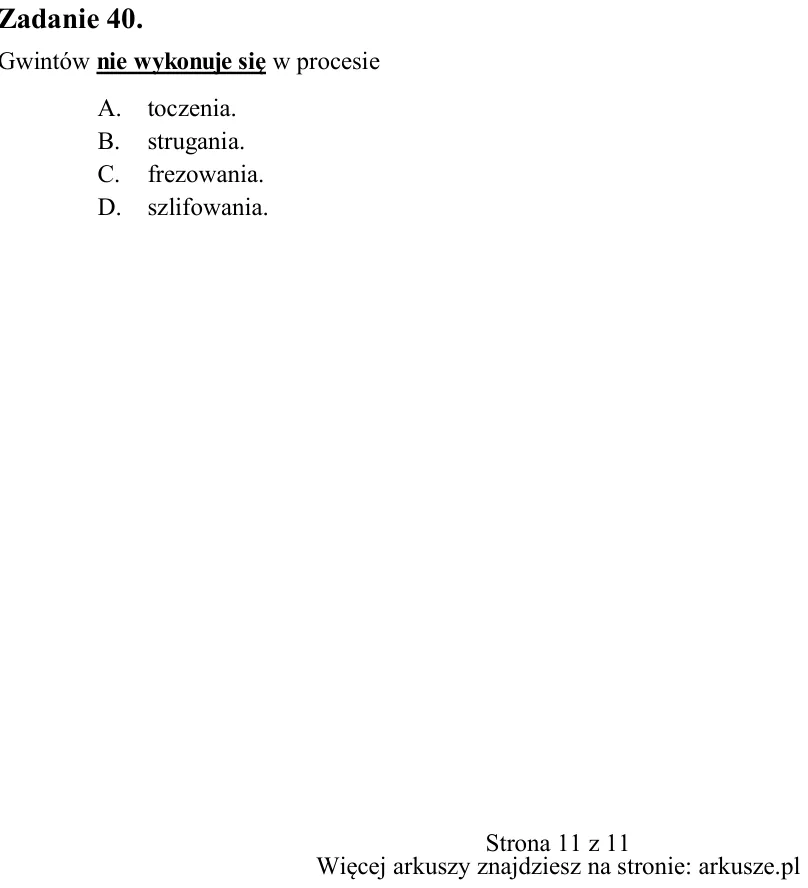

Zadanie 40. Gwintów nie wykonuje się w procesie A. toczenia. B. strugania. C. frezowania. D. szlifowania.
