M22 · Egzamin zawodowy · czerwiec 2017

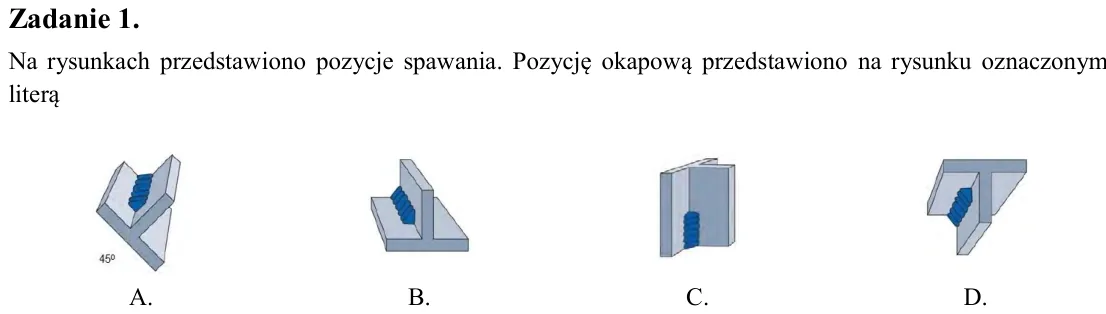

Zadanie 1. Na rysunkach przedstawiono pozycje spawania. Pozycję okapową przedstawiono na rysunku oznaczonym literą

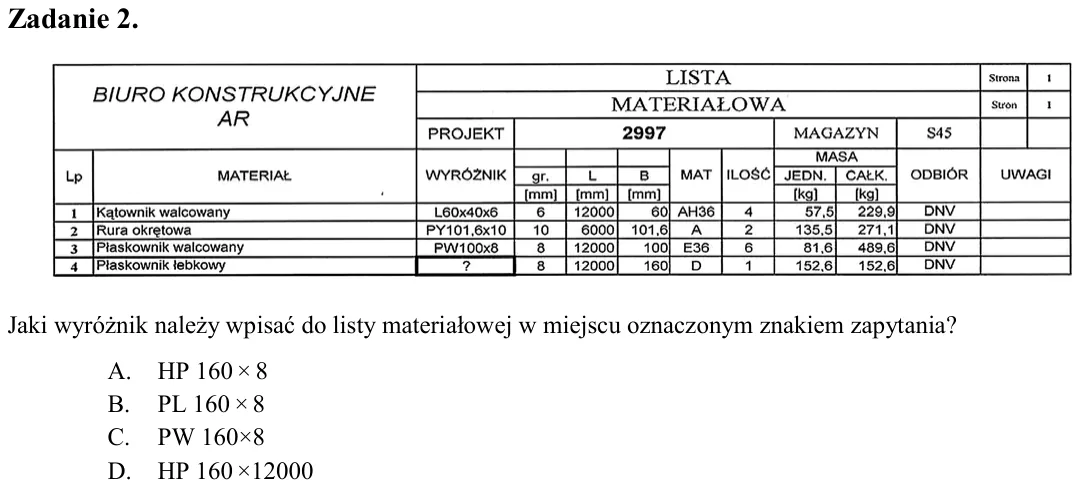

Zadanie 2. Jaki wyróżnik należy wpisać do listy materiałowej w miejscu oznaczonym znakiem zapytania? A. HP 160 × 8 B. PL 160 × 8 C. PW 160×8 D. HP 160 ×12000

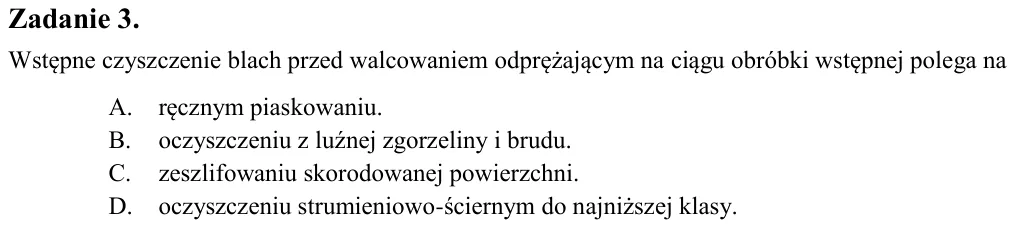

Zadanie 3. Wstępne czyszczenie blach przed walcowaniem odprężającym na ciągu obróbki wstępnej polega na A. ręcznym piaskowaniu. B. oczyszczeniu z luźnej zgorzeliny i brudu. C. zeszlifowaniu skorodowanej powierzchni. D. o

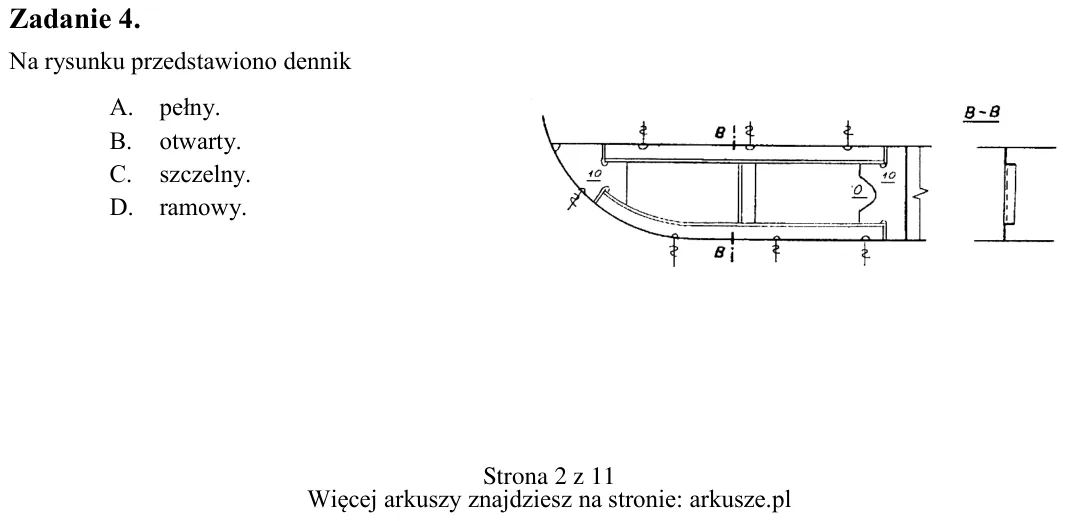

Zadanie 4. Na rysunku przedstawiono dennik A. pełny. B. otwarty. C. szczelny. D. ramowy. A. B. C. D.

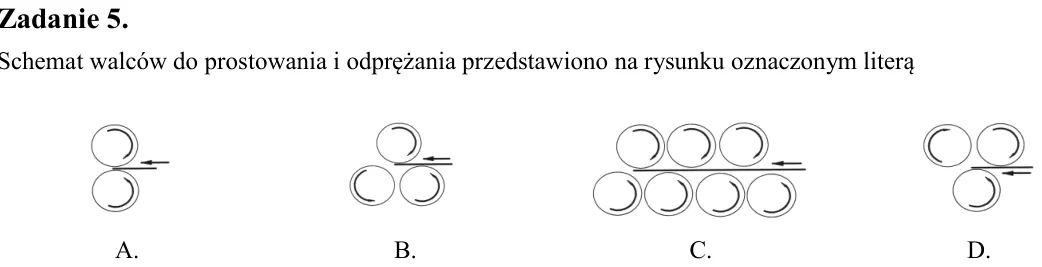

Zadanie 5. Schemat walców do prostowania i odprężania przedstawiono na rysunku oznaczonym literą

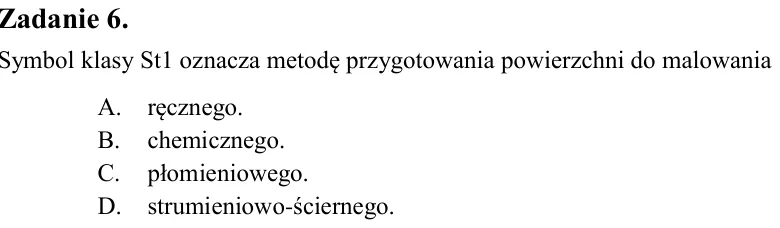

Zadanie 6. Symbol klasy St1 oznacza metodę przygotowania powierzchni do malowania A. ręcznego. B. chemicznego. C. płomieniowego. D. strumieniowo-ściernego.

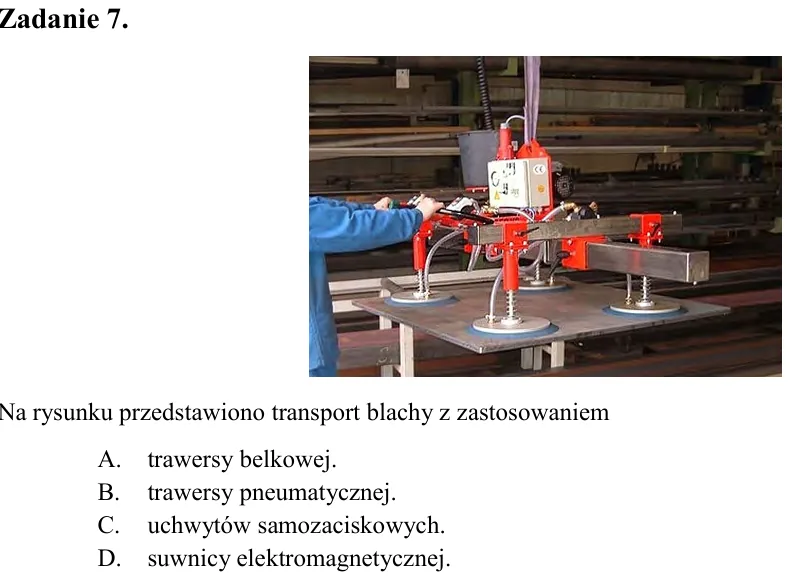

Zadanie 7. Na rysunku przedstawiono transport blachy z zastosowaniem A. trawersy belkowej. B. trawersy pneumatycznej. C. uchwytów samozaciskowych. D. suwnicy elektromagnetycznej.

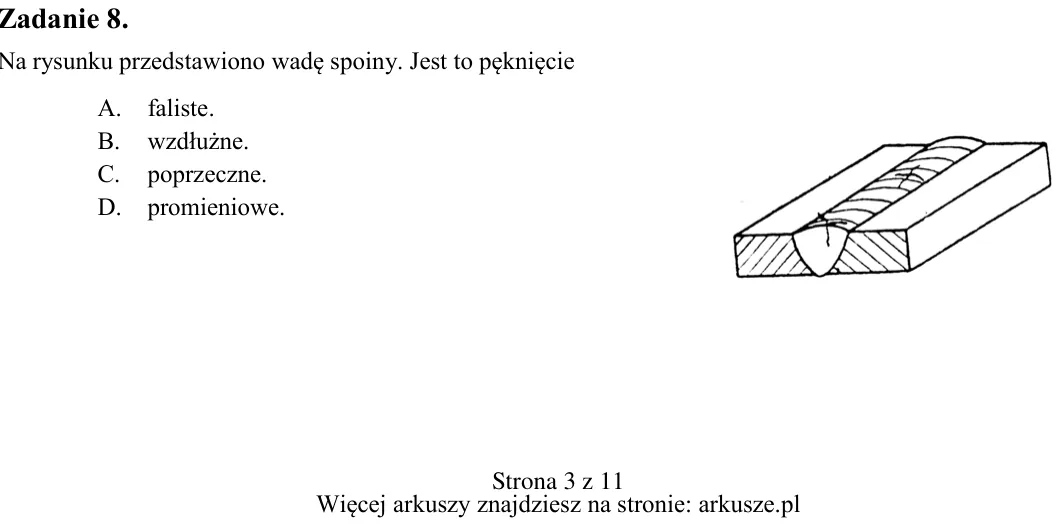

Zadanie 8. Na rysunku przedstawiono wadę spoiny. Jest to pęknięcie A. faliste. B. wzdłużne. C. poprzeczne. D. promieniowe. A. B. C. D.

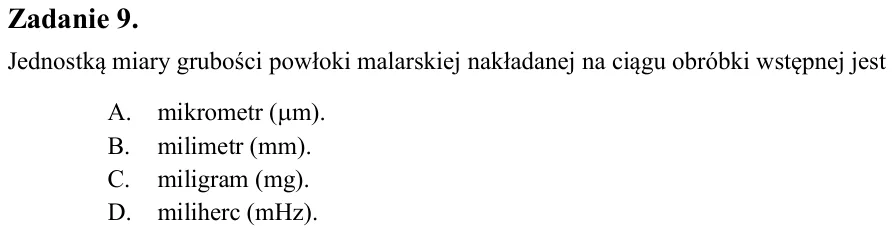

Zadanie 9. Jednostką miary grubości powłoki malarskiej nakładanej na ciągu obróbki wstępnej jest A. mikrometr (m). B. milimetr (mm). C. miligram (mg). D. miliherc (mHz).

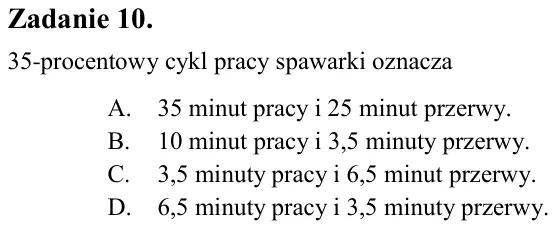

Zadanie 10. 35-procentowy cykl pracy spawarki oznacza A. 35 minut pracy i 25 minut przerwy. B. 10 minut pracy i 3,5 minuty przerwy. C. 3,5 minuty pracy i 6,5 minut przerwy. D. 6,5 minuty pracy i 3,5 minuty przerwy.

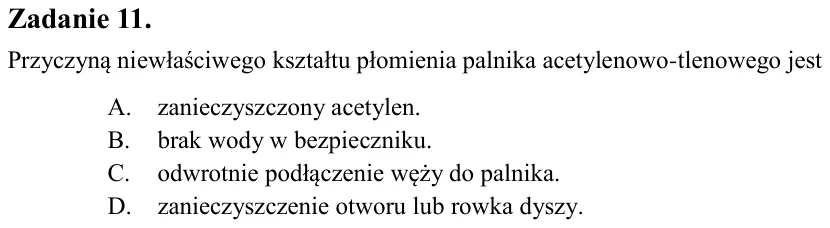

Zadanie 11. Przyczyną niewłaściwego kształtu płomienia palnika acetylenowo-tlenowego jest A. zanieczyszczony acetylen. B. brak wody w bezpieczniku. C. odwrotnie podłączenie węży do palnika. D. zanieczyszczenie otworu lub

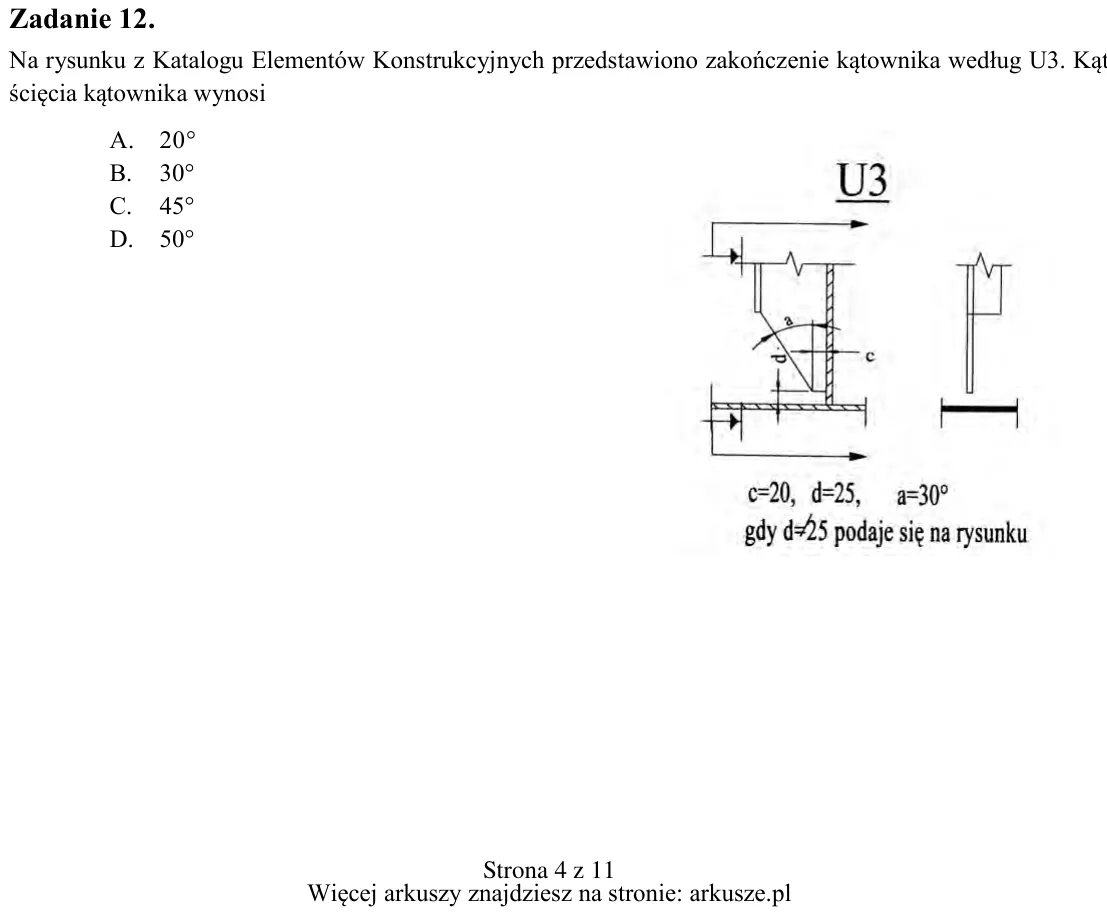

Zadanie 12. Na rysunku z Katalogu Elementów Konstrukcyjnych przedstawiono zakończenie kątownika według U3. Kąt ścięcia kątownika wynosi A. 20° B. 30° C. 45° D. 50°

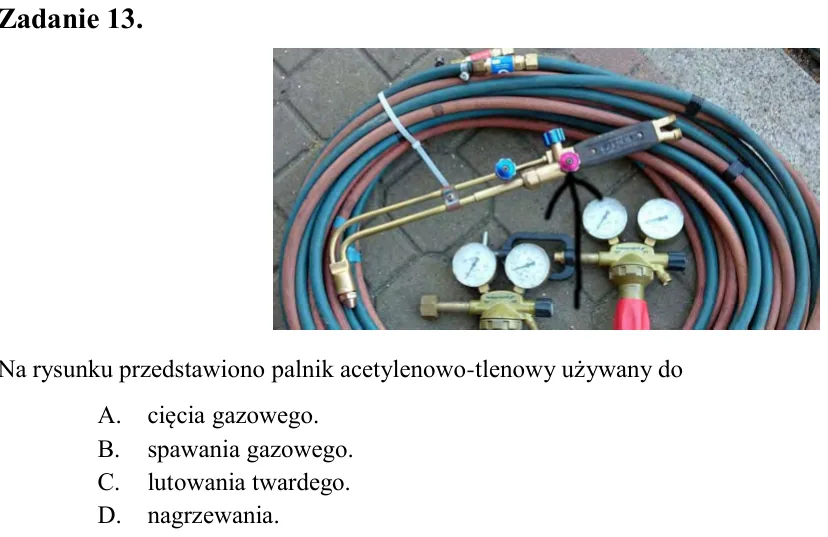

Zadanie 13. Na rysunku przedstawiono palnik acetylenowo-tlenowy używany do A. cięcia gazowego. B. spawania gazowego. C. lutowania twardego. D. nagrzewania.

Zadanie 14. Węże podające tlen z butli do palnika są koloru A. czerwonego. B. niebieskiego. C. zielonego. D. żółtego.

Zadanie 15. Do ręcznego cięcia blach, oprócz acetylenu, stosuje się również A. argon. B. propan-butan. C. dwutlenek węgla. D. sprężone powietrze.

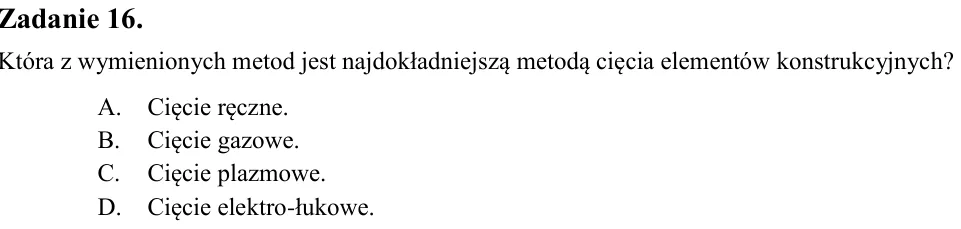

Zadanie 16. Która z wymienionych metod jest najdokładniejszą metodą cięcia elementów konstrukcyjnych? A. Cięcie ręczne. B. Cięcie gazowe. C. Cięcie plazmowe. D. Cięcie elektro-łukowe.

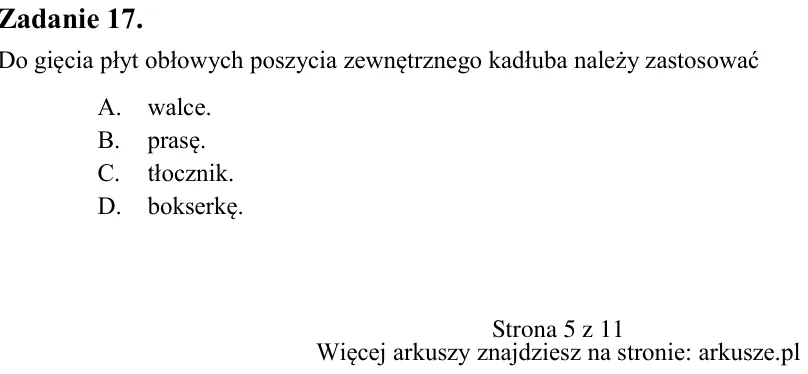

Zadanie 17. Do gięcia płyt obłowych poszycia zewnętrznego kadłuba należy zastosować A. walce. B. prasę. C. tłocznik. D. bokserkę.

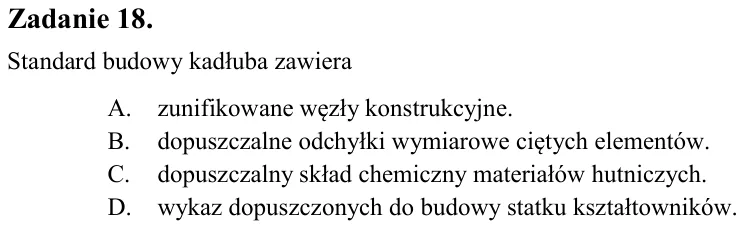

Zadanie 18. Standard budowy kadłuba zawiera A. zunifikowane węzły konstrukcyjne. B. dopuszczalne odchyłki wymiarowe ciętych elementów. C. dopuszczalny skład chemiczny materiałów hutniczych. D. wykaz dopuszczonych do budo

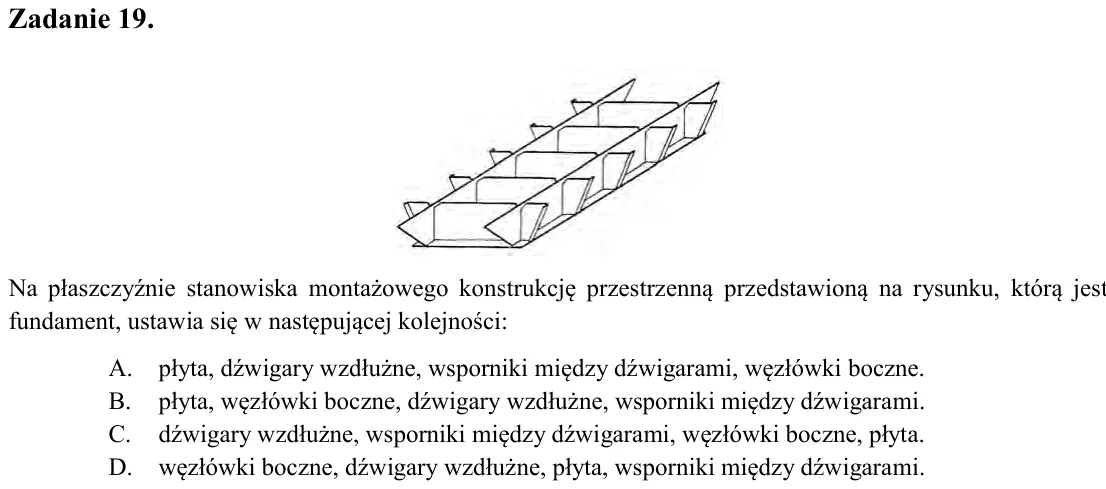

Zadanie 19. Na płaszczyźnie stanowiska montażowego konstrukcję przestrzenną przedstawioną na rysunku, którą jest fundament, ustawia się w następującej kolejności: A. płyta, dźwigary wzdłużne, wsporniki między dźwigarami,

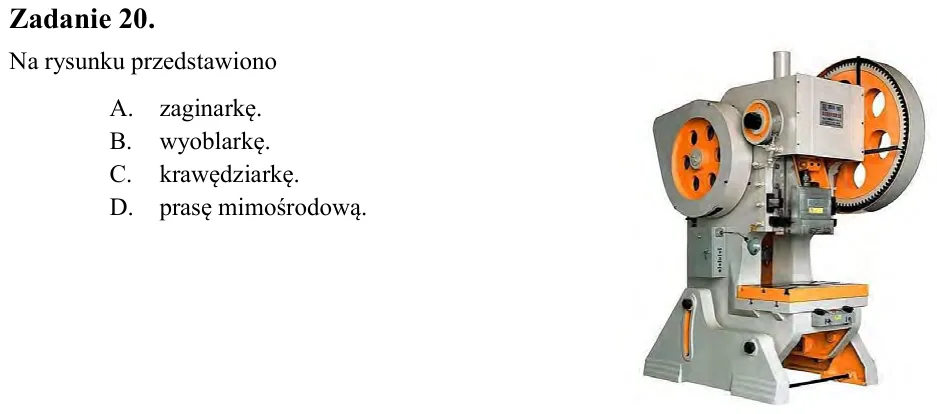

Zadanie 20. Na rysunku przedstawiono A. zaginarkę. B. wyoblarkę. C. krawędziarkę. D. prasę mimośrodową.

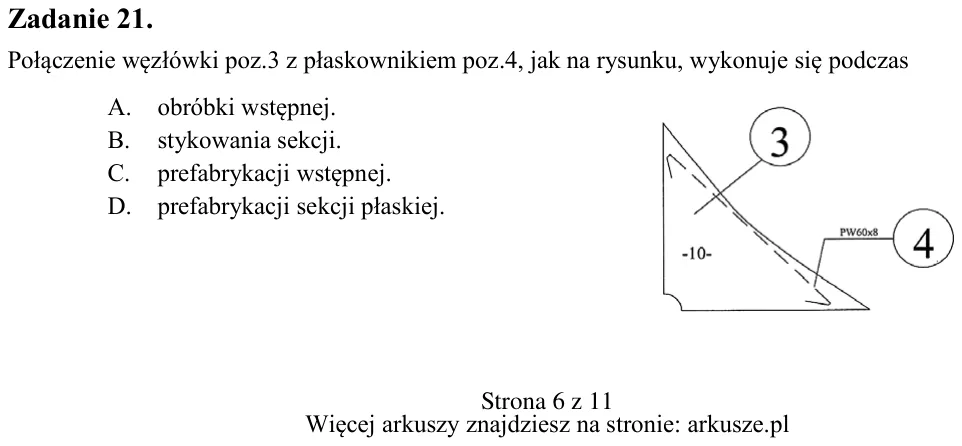

Zadanie 21. Połączenie węzłówki poz.3 z płaskownikiem poz.4, jak na rysunku, wykonuje się podczas A. obróbki wstępnej. B. stykowania sekcji. C. prefabrykacji wstępnej. D. prefabrykacji sekcji płaskiej.

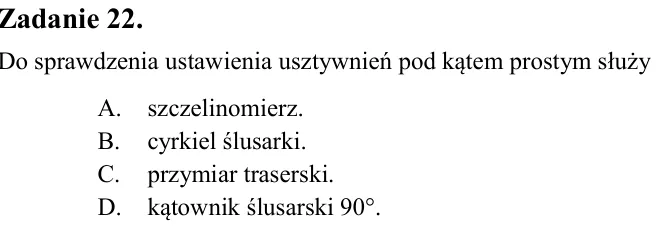

Zadanie 22. Do sprawdzenia ustawienia usztywnień pod kątem prostym służy A. szczelinomierz. B. cyrkiel ślusarki. C. przymiar traserski. D. kątownik ślusarski 90°.

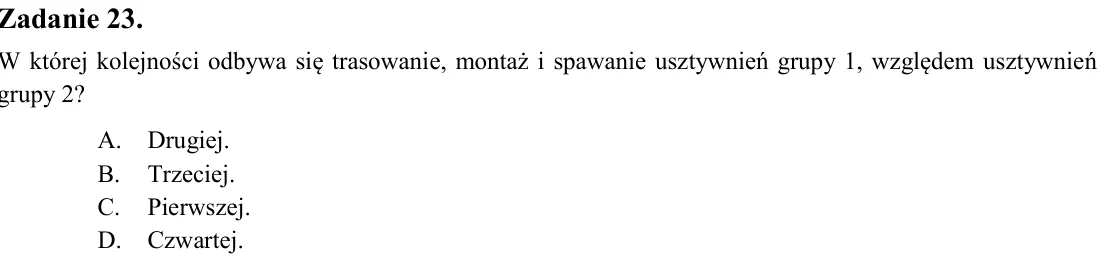

Zadanie 23. W której kolejności odbywa się trasowanie, montaż i spawanie usztywnień grupy 1, względem usztywnień grupy 2? A. Drugiej. B. Trzeciej. C. Pierwszej. D. Czwartej.

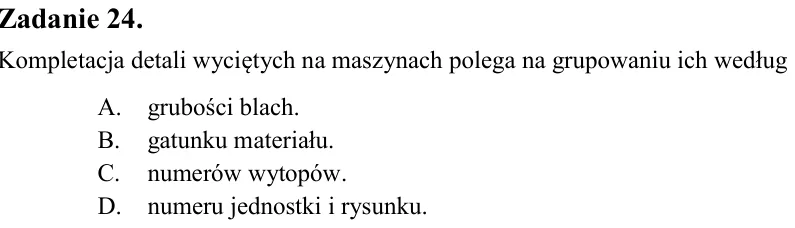

Zadanie 24. Kompletacja detali wyciętych na maszynach polega na grupowaniu ich według A. grubości blach. B. gatunku materiału. C. numerów wytopów. D. numeru jednostki i rysunku.

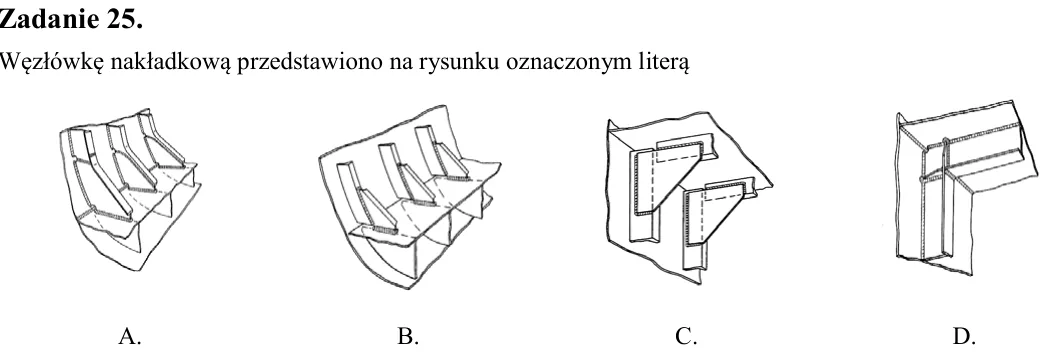

Zadanie 25. Węzłówkę nakładkową przedstawiono na rysunku oznaczonym literą

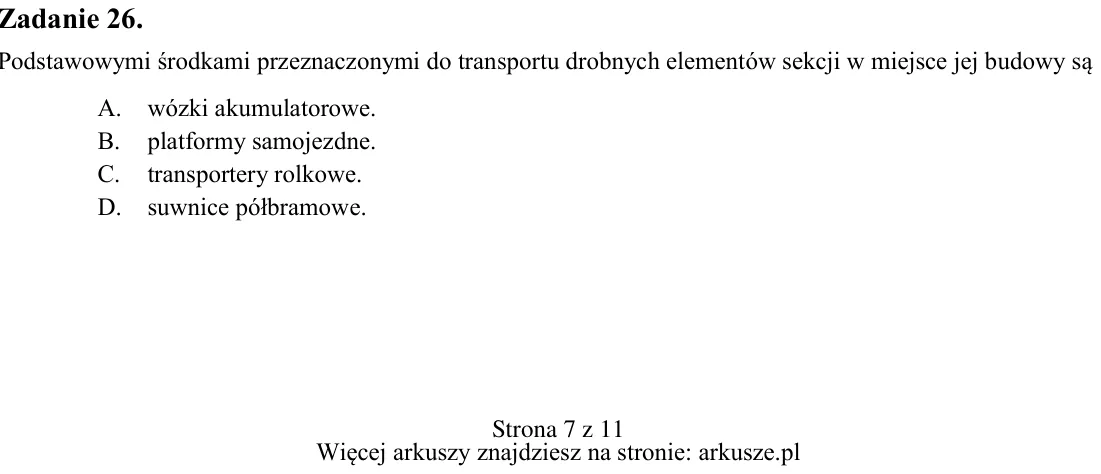

Zadanie 26. Podstawowymi środkami przeznaczonymi do transportu drobnych elementów sekcji w miejsce jej budowy są A. wózki akumulatorowe. B. platformy samojezdne. C. transportery rolkowe. D. suwnice półbramowe. A. B. C. D

Zadanie 27. Rejon przejścia dna w burtę statku nazywa się A. obłem. B. wręgiem. C. dennikiem. D. krawężnicą.

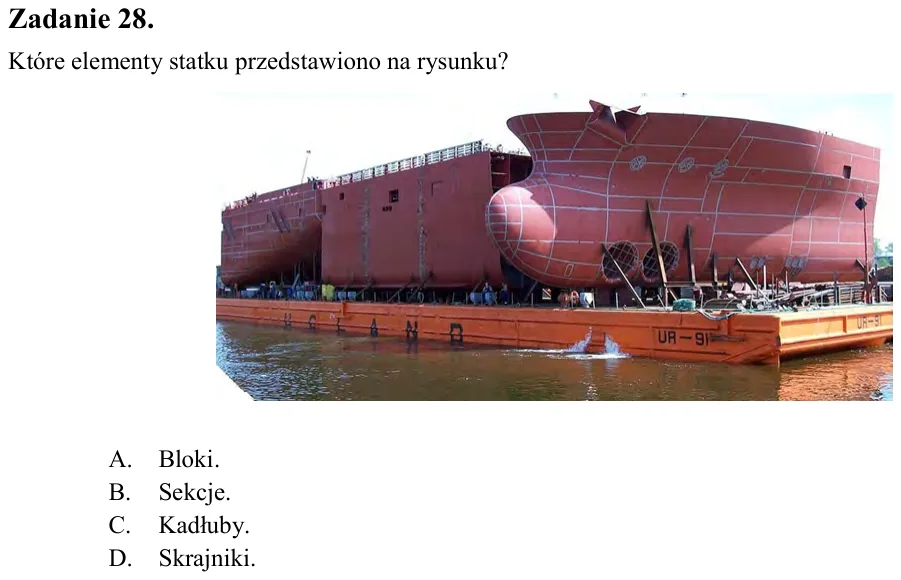

Zadanie 28. Które elementy statku przedstawiono na rysunku? A. Bloki. B. Sekcje. C. Kadłuby. D. Skrajniki.

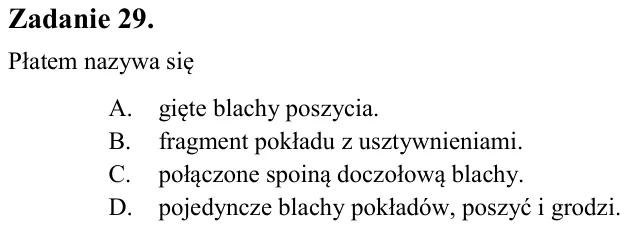

Zadanie 29. Płatem nazywa się A. gięte blachy poszycia. B. fragment pokładu z usztywnieniami. C. połączone spoiną doczołową blachy. D. pojedyncze blachy pokładów, poszyć i grodzi.

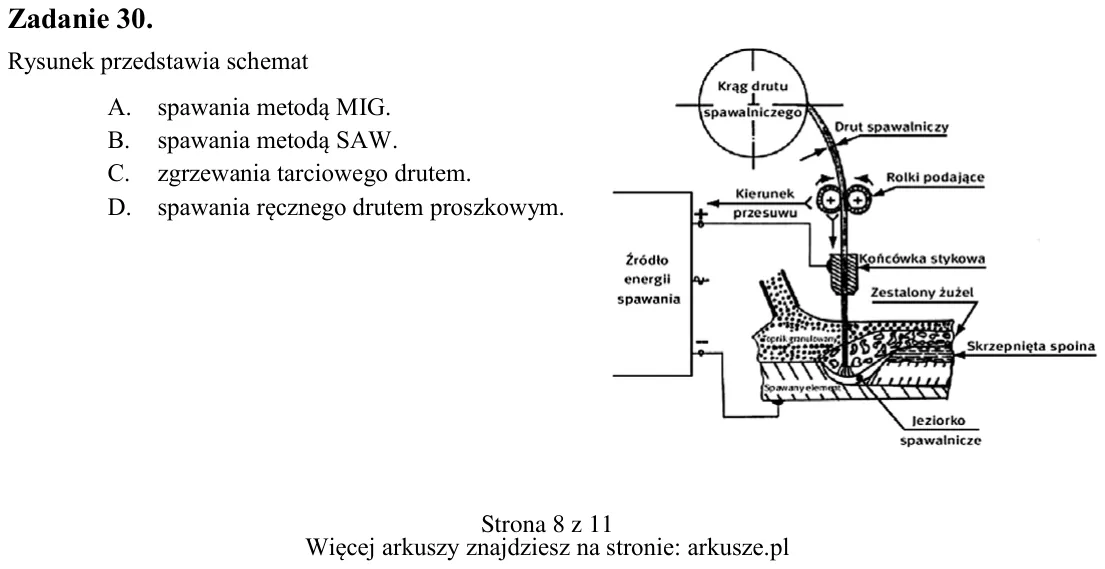

Zadanie 30. Rysunek przedstawia schemat A. spawania metodą MIG. B. spawania metodą SAW. C. zgrzewania tarciowego drutem. D. spawania ręcznego drutem proszkowym.

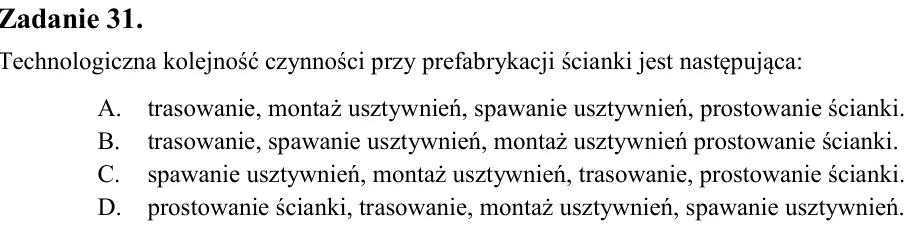

Zadanie 31. Technologiczna kolejność czynności przy prefabrykacji ścianki jest następująca: A. trasowanie, montaż usztywnień, spawanie usztywnień, prostowanie ścianki. B. trasowanie, spawanie usztywnień, montaż usztywnie

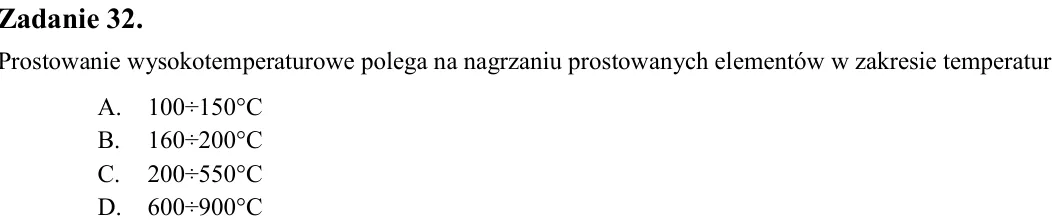

Zadanie 32. Prostowanie wysokotemperaturowe polega na nagrzaniu prostowanych elementów w zakresie temperatur A. 100÷150°C B. 160÷200°C C. 200÷550°C D. 600÷900°C

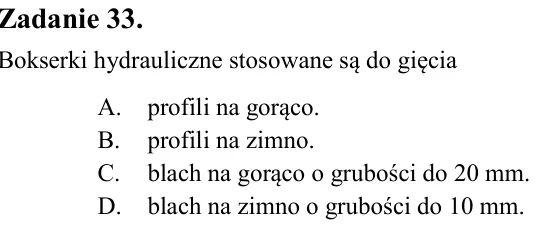

Zadanie 33. Bokserki hydrauliczne stosowane są do gięcia A. profili na gorąco. B. profili na zimno. C. blach na gorąco o grubości do 20 mm. D. blach na zimno o grubości do 10 mm.

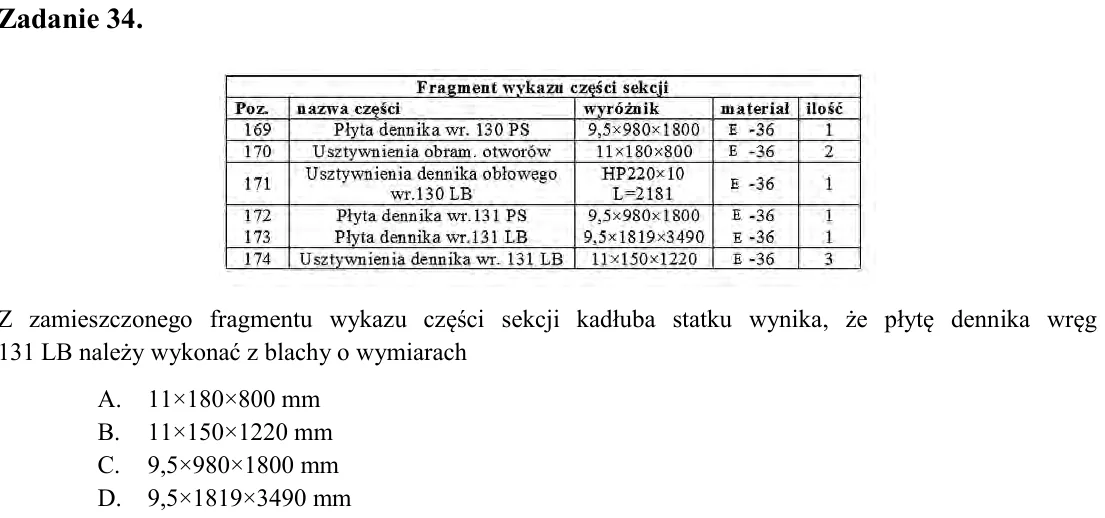

Zadanie 34. Z zamieszczonego fragmentu wykazu części sekcji kadłuba statku wynika, że płytę dennika wręg 131 LB należy wykonać z blachy o wymiarach A. 11×180×800 mm B. 11×150×1220 mm C. 9,5×980×1800 mm D. 9,5×1819×3490 m

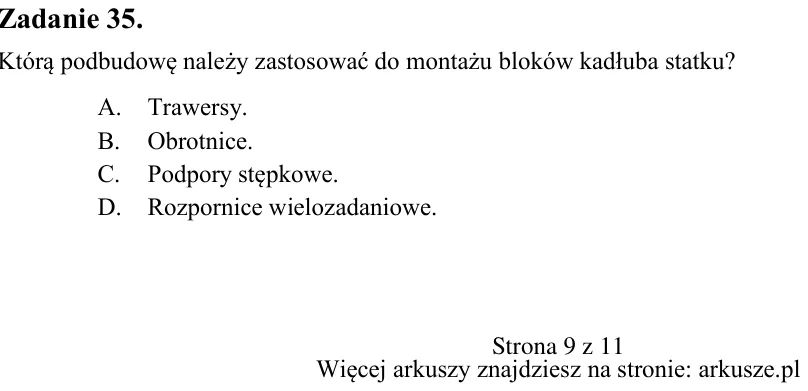

Zadanie 35. Którą podbudowę należy zastosować do montażu bloków kadłuba statku? A. Trawersy. B. Obrotnice. C. Podpory stępkowe. D. Rozpornice wielozadaniowe.

Zadanie 36. Elementem zbrojenia kadłuba statku jest A. pilers. B. rura gięta. C. korek denny. D. dennik.

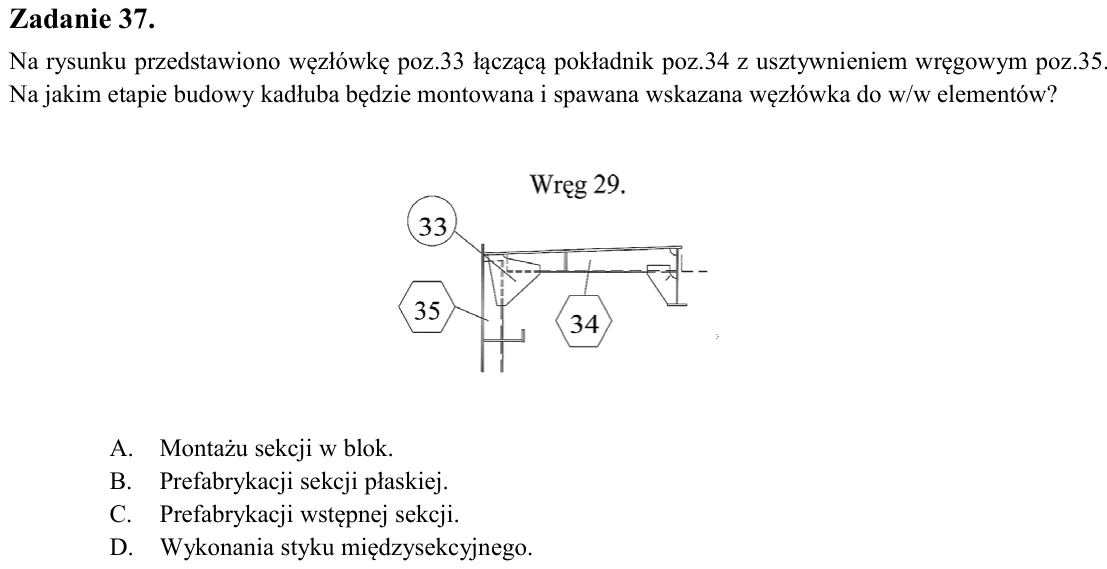

Zadanie 37. Na rysunku przedstawiono węzłówkę poz.33 łączącą pokładnik poz.34 z usztywnieniem wręgowym poz.35. Na jakim etapie budowy kadłuba będzie montowana i spawana wskazana węzłówka do w/w elementów? A. Montażu sekc

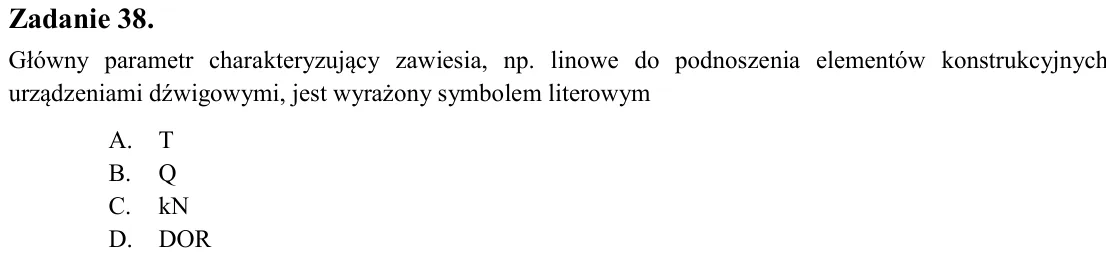

Zadanie 38. Główny parametr charakteryzujący zawiesia, np. linowe do podnoszenia elementów konstrukcyjnych urządzeniami dźwigowymi, jest wyrażony symbolem literowym A. T B. Q C. kN D. DOR

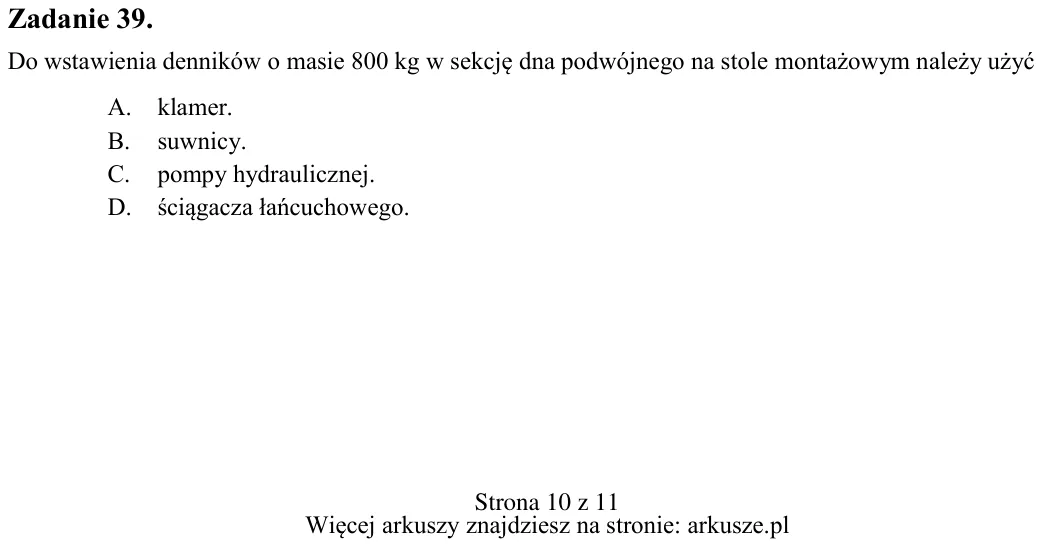

Zadanie 39. Do wstawienia denników o masie 800 kg w sekcję dna podwójnego na stole montażowym należy użyć A. klamer. B. suwnicy. C. pompy hydraulicznej. D. ściągacza łańcuchowego.

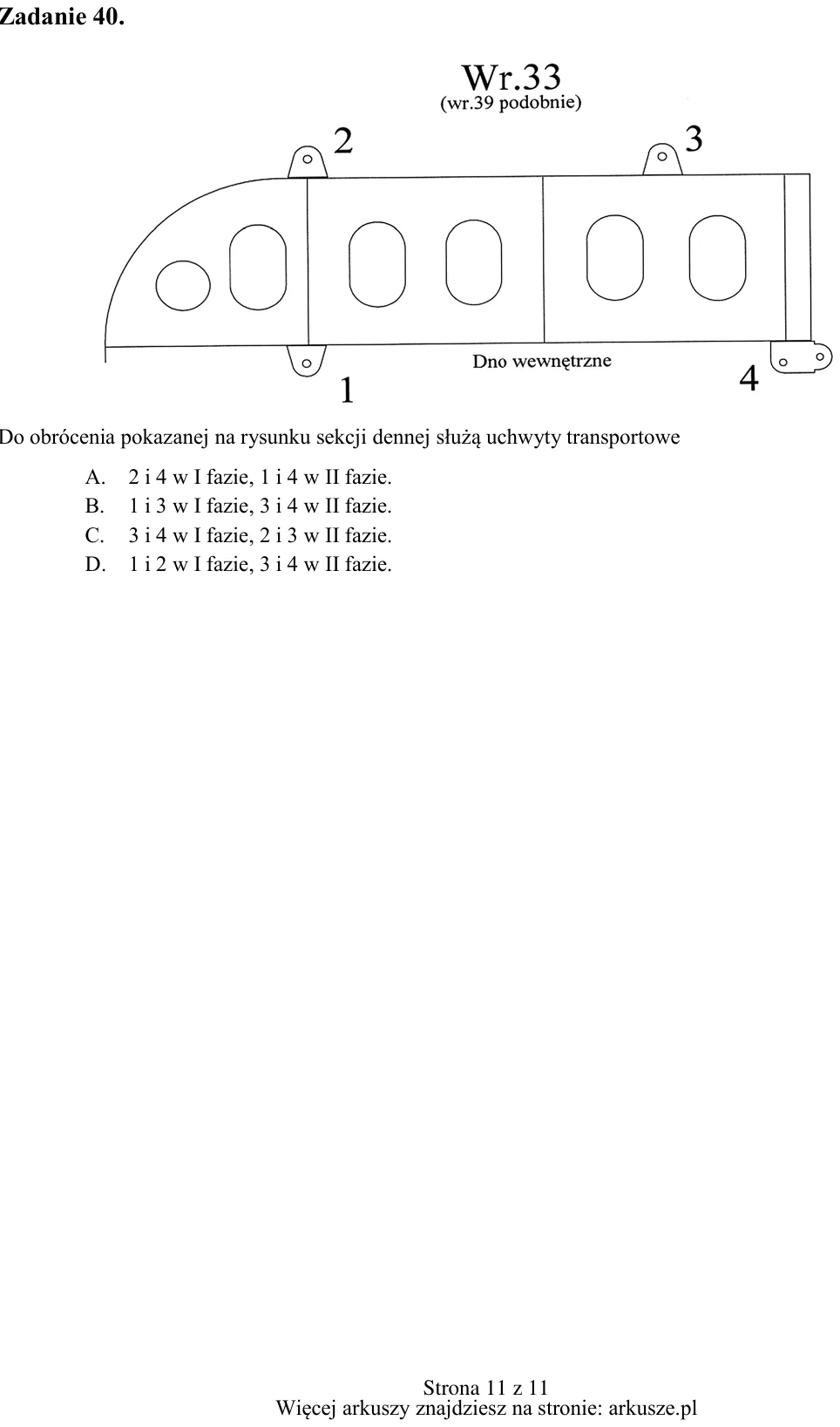

Zadanie 40. Do obrócenia pokazanej na rysunku sekcji dennej służą uchwyty transportowe A. 2 i 4 w I fazie, 1 i 4 w II fazie. B. 1 i 3 w I fazie, 3 i 4 w II fazie. C. 3 i 4 w I fazie, 2 i 3 w II fazie. D. 1 i 2 w I fazie,
