M22 · Egzamin zawodowy · styczeń 2018

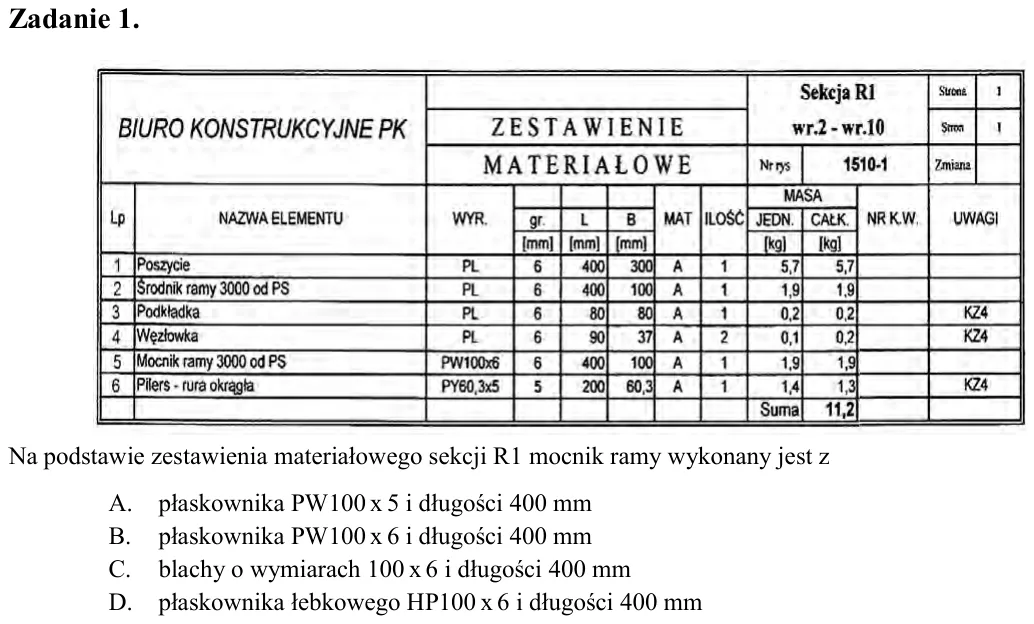

Zadanie 1. Na podstawie zestawienia materiałowego sekcji R1 mocnik ramy wykonany jest z A. płaskownika PW100 x 5 i długości 400 mm B. płaskownika PW100 x 6 i długości 400 mm C. blachy o wymiarach 100 x 6 i długości 400 m

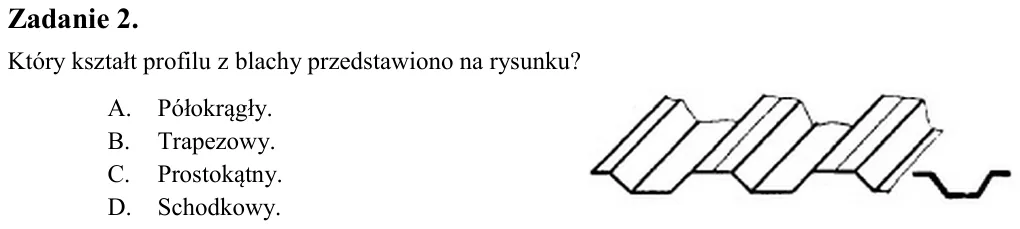

Zadanie 2. Który kształt profilu z blachy przedstawiono na rysunku? A. Półokrągły. B. Trapezowy. C. Prostokątny. D. Schodkowy.

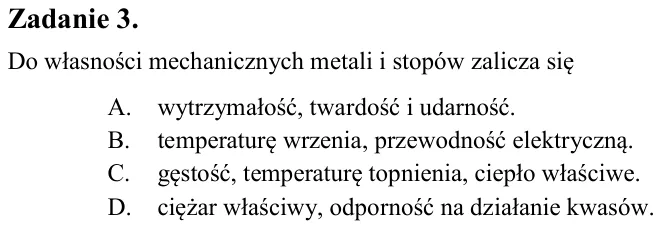

Zadanie 3. Do własności mechanicznych metali i stopów zalicza się A. wytrzymałość, twardość i udarność. B. temperaturę wrzenia, przewodność elektryczną. C. gęstość, temperaturę topnienia, ciepło właściwe. D. ciężar właśc

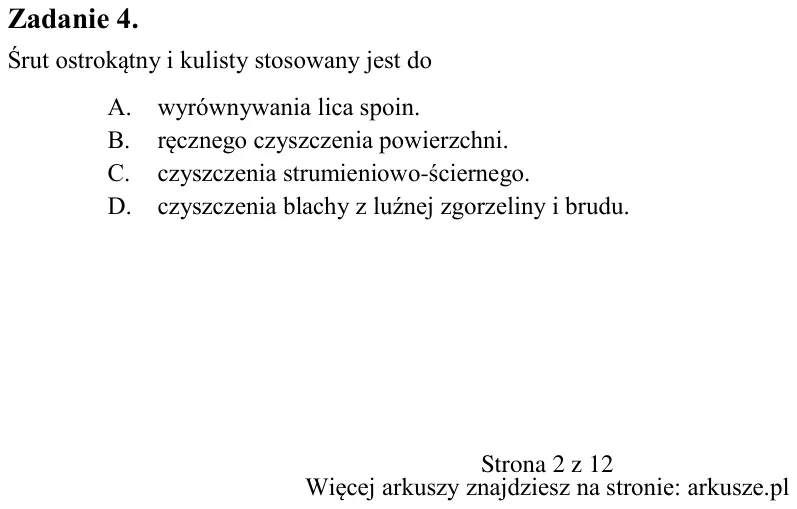

Zadanie 4. Śrut ostrokątny i kulisty stosowany jest do A. wyrównywania lica spoin. B. ręcznego czyszczenia powierzchni. C. czyszczenia strumieniowo-ściernego. D. czyszczenia blachy z luźnej zgorzeliny i brudu.

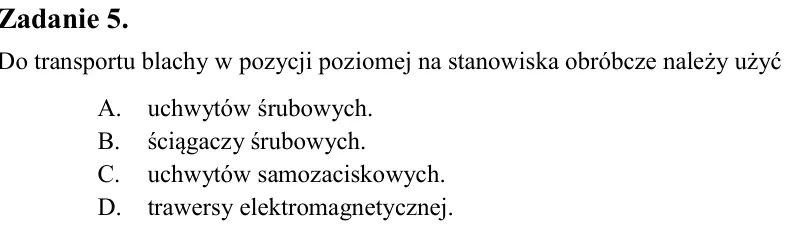

Zadanie 5. Do transportu blachy w pozycji poziomej na stanowiska obróbcze należy użyć A. uchwytów śrubowych. B. ściągaczy śrubowych. C. uchwytów samozaciskowych. D. trawersy elektromagnetycznej.

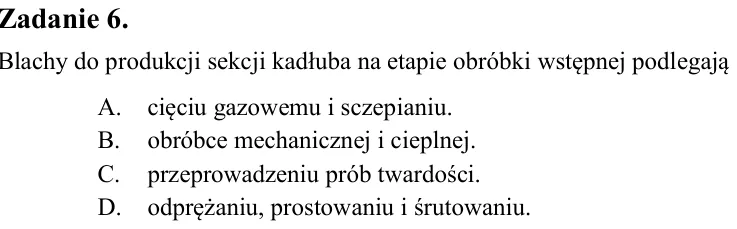

Zadanie 6. Blachy do produkcji sekcji kadłuba na etapie obróbki wstępnej podlegają A. cięciu gazowemu i sczepianiu. B. obróbce mechanicznej i cieplnej. C. przeprowadzeniu prób twardości. D. odprężaniu, prostowaniu i śrut

Zadanie 7. Który stopień przygotowania powierzchni za pomocą obróbki strumieniowo-ściernej jest najdokładniejszy? A. Sa1½ B. Sa2 C. Sa2½ D. St2

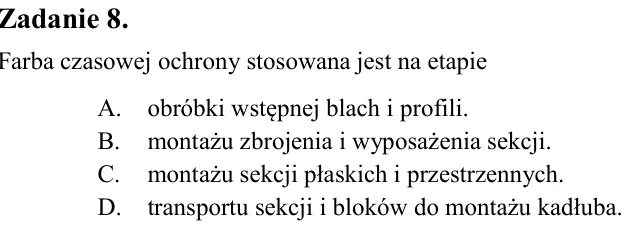

Zadanie 8. Farba czasowej ochrony stosowana jest na etapie A. obróbki wstępnej blach i profili. B. montażu zbrojenia i wyposażenia sekcji. C. montażu sekcji płaskich i przestrzennych. D. transportu sekcji i bloków do mon

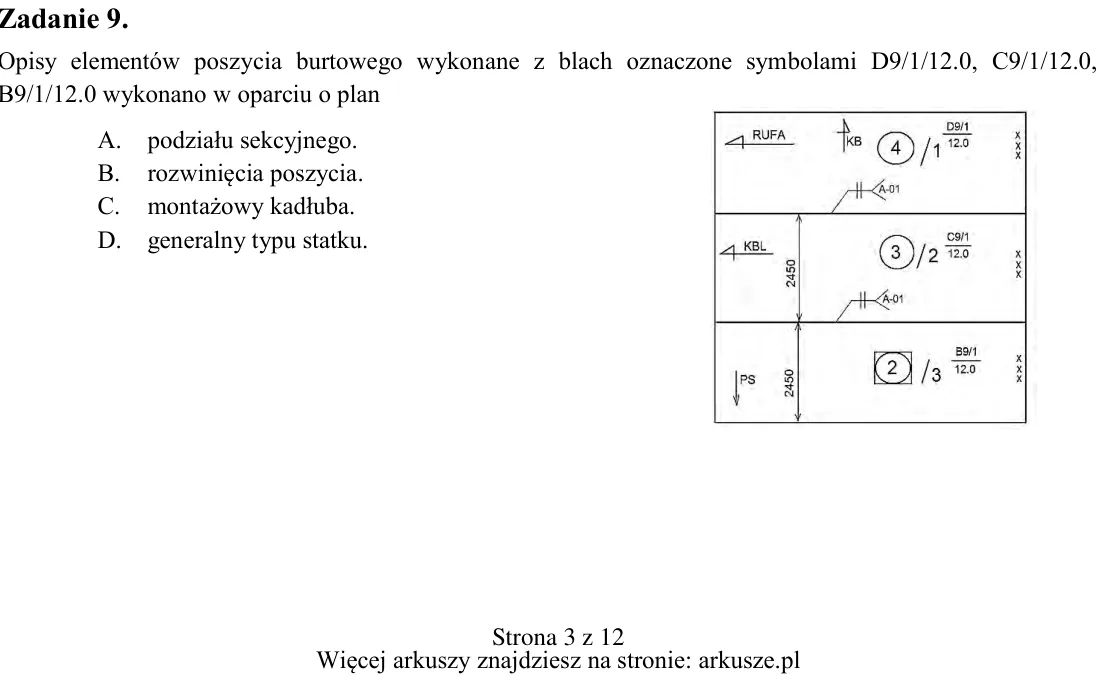

Zadanie 9. Opisy elementów poszycia burtowego wykonane z blach oznaczone symbolami D9/1/12.0, C9/1/12.0, B9/1/12.0 wykonano w oparciu o plan A. podziału sekcyjnego. B. rozwinięcia poszycia. C. montażowy kadłuba. D. gener

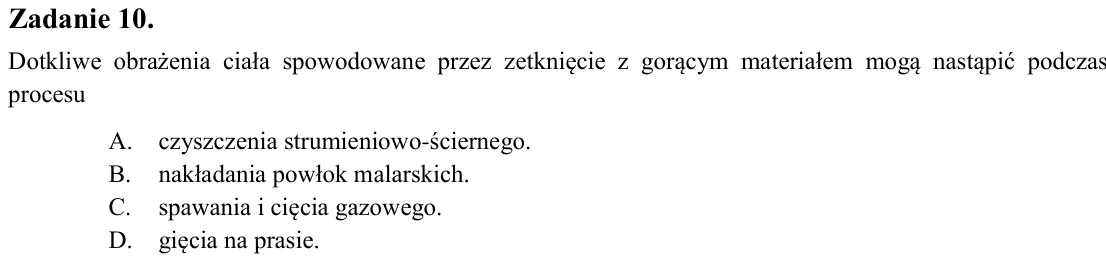

Zadanie 10. Dotkliwe obrażenia ciała spowodowane przez zetknięcie z gorącym materiałem mogą nastąpić podczas procesu A. czyszczenia strumieniowo-ściernego. B. nakładania powłok malarskich. C. spawania i cięcia gazowego.

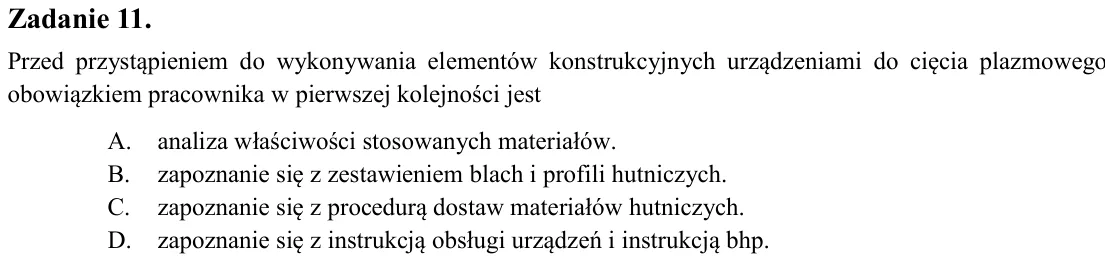

Zadanie 11. Przed przystąpieniem do wykonywania elementów konstrukcyjnych urządzeniami do cięcia plazmowego obowiązkiem pracownika w pierwszej kolejności jest A. analiza właściwości stosowanych materiałów. B. zapoznanie

Zadanie 12. Wąż doprowadzający acetylen do palnika do cięcia gazowego jest koloru A. niebieskiego. B. czerwonego. C. zielonego. D. czarnego.

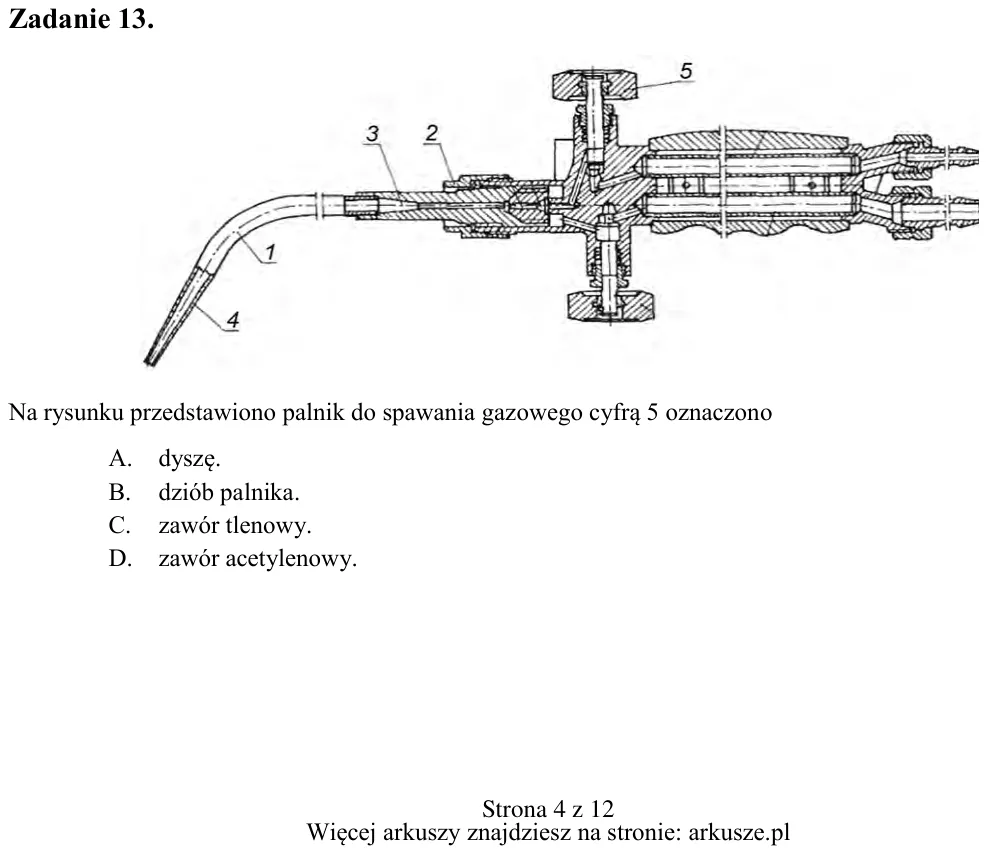

Zadanie 13. Na rysunku przedstawiono palnik do spawania gazowego cyfrą 5 oznaczono A. dyszę. B. dziób palnika. C. zawór tlenowy. D. zawór acetylenowy.

Zadanie 14. Dobór przekroju przewodu spawalniczego zależy od A. natężenia prądu. B. rodzaju napięcia. C. metody spawania. D. częstotliwości prądu.

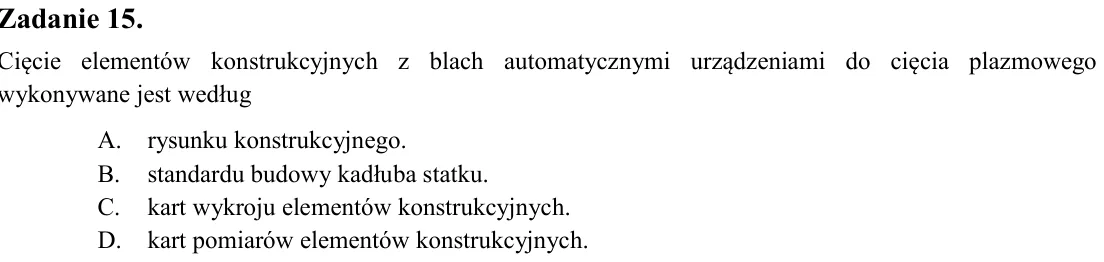

Zadanie 15. Cięcie elementów konstrukcyjnych z blach automatycznymi urządzeniami do cięcia plazmowego wykonywane jest według A. rysunku konstrukcyjnego. B. standardu budowy kadłuba statku. C. kart wykroju elementów konst

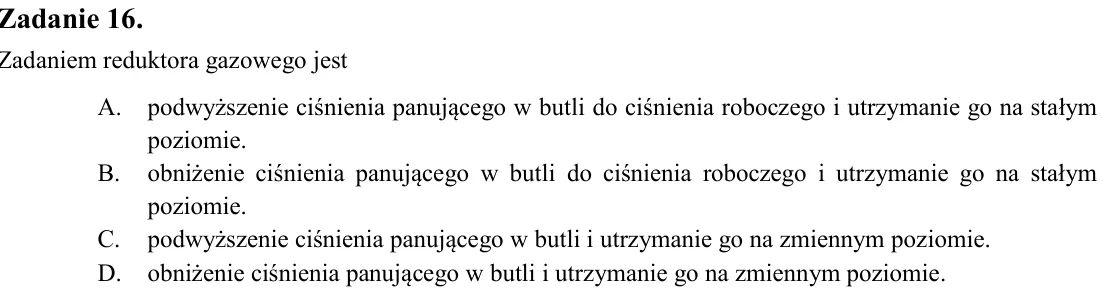

Zadanie 16. Zadaniem reduktora gazowego jest A. podwyższenie ciśnienia panującego w butli do ciśnienia roboczego i utrzymanie go na stałym poziomie. B. obniżenie ciśnienia panującego w butli do ciśnienia roboczego i utrz

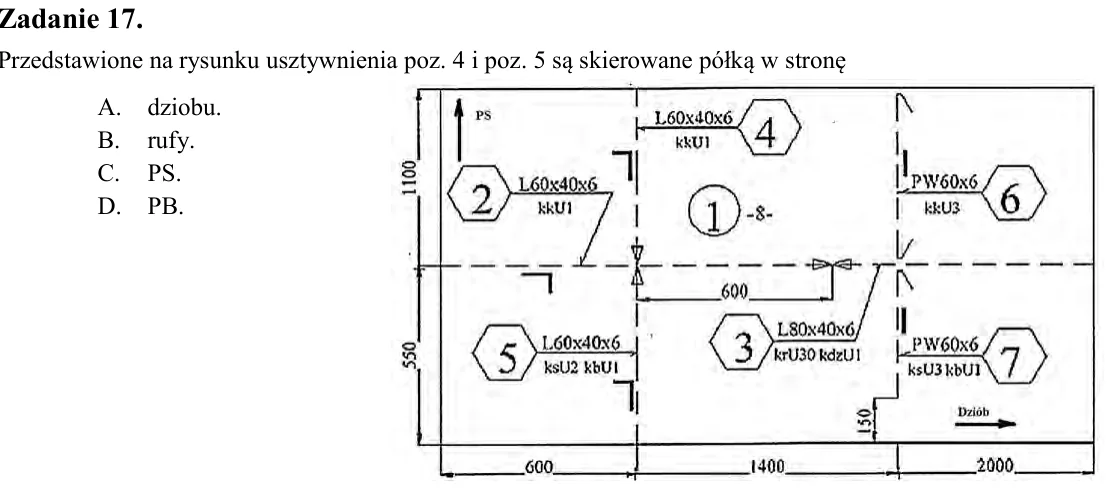

Zadanie 17. Przedstawione na rysunku usztywnienia poz. 4 i poz. 5 są skierowane półką w stronę A. dziobu. B. rufy. C. PS. D. PB.

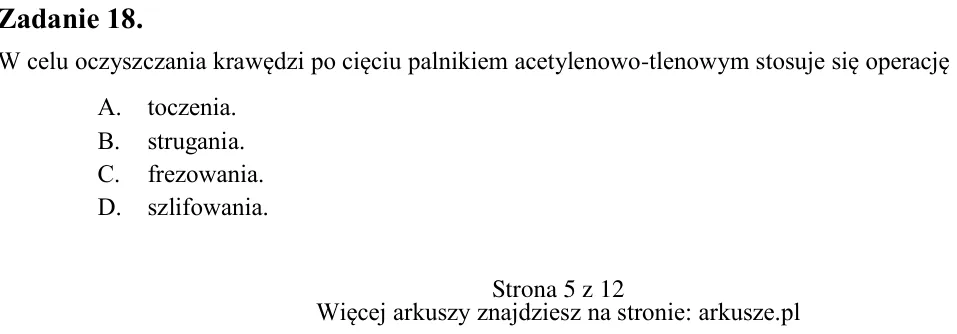

Zadanie 18. W celu oczyszczania krawędzi po cięciu palnikiem acetylenowo-tlenowym stosuje się operację A. toczenia. B. strugania. C. frezowania. D. szlifowania.

Zadanie 19. Szlifowaniem nazywa się sposób obróbki, w której narzędziem skrawającym jest A. ściernica. B. szczotka. C. skrobak. D. pilnik.

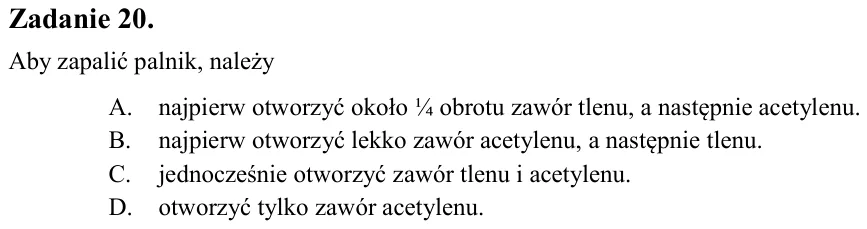

Zadanie 20. Aby zapalić palnik, należy A. najpierw otworzyć około ¼ obrotu zawór tlenu, a następnie acetylenu. B. najpierw otworzyć lekko zawór acetylenu, a następnie tlenu. C. jednocześnie otworzyć zawór tlenu i acetyle

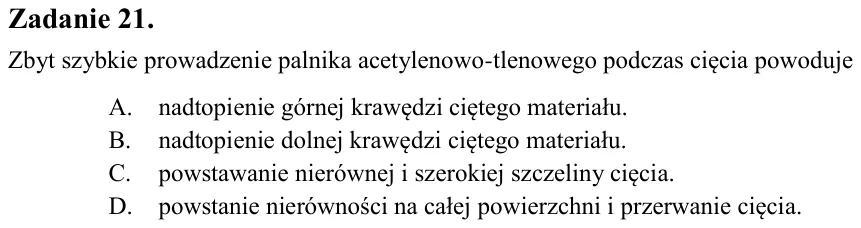

Zadanie 21. Zbyt szybkie prowadzenie palnika acetylenowo-tlenowego podczas cięcia powoduje A. nadtopienie górnej krawędzi ciętego materiału. B. nadtopienie dolnej krawędzi ciętego materiału. C. powstawanie nierównej i sz

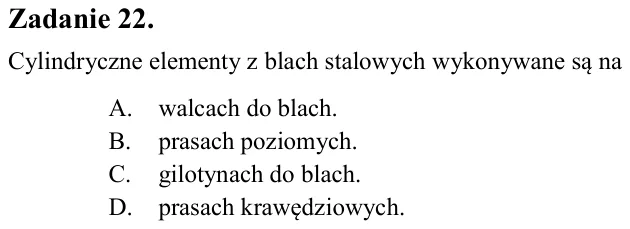

Zadanie 22. Cylindryczne elementy z blach stalowych wykonywane są na A. walcach do blach. B. prasach poziomych. C. gilotynach do blach. D. prasach krawędziowych.

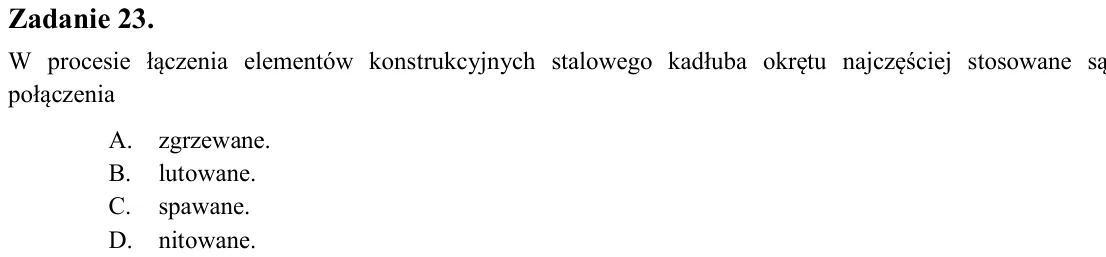

Zadanie 23. W procesie łączenia elementów konstrukcyjnych stalowego kadłuba okrętu najczęściej stosowane są połączenia A. zgrzewane. B. lutowane. C. spawane. D. nitowane.

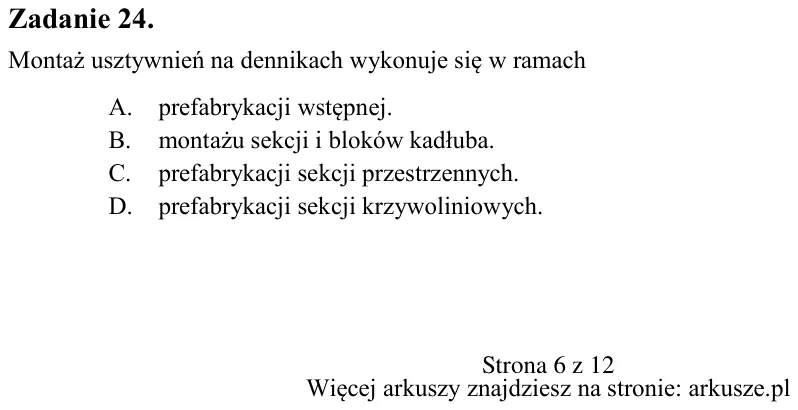

Zadanie 24. Montaż usztywnień na dennikach wykonuje się w ramach A. prefabrykacji wstępnej. B. montażu sekcji i bloków kadłuba. C. prefabrykacji sekcji przestrzennych. D. prefabrykacji sekcji krzywoliniowych.

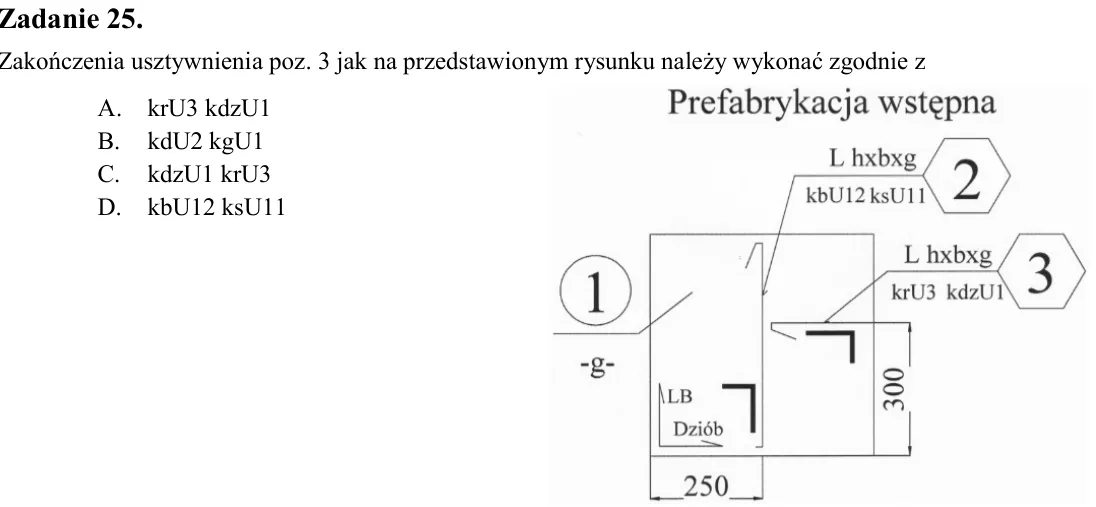

Zadanie 25. Zakończenia usztywnienia poz. 3 jak na przedstawionym rysunku należy wykonać zgodnie z A. krU3 kdzU1 B. kdU2 kgU1 C. kdzU1 krU3 D. kbU12 ksU11

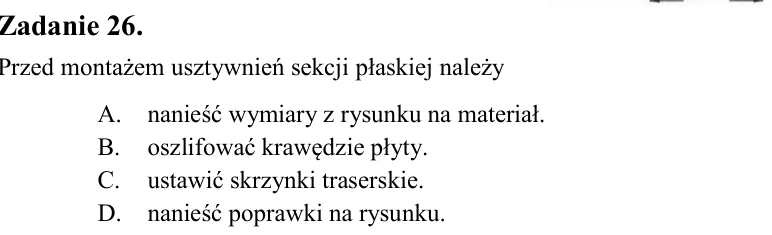

Zadanie 26. Przed montażem usztywnień sekcji płaskiej należy A. nanieść wymiary z rysunku na materiał. B. oszlifować krawędzie płyty. C. ustawić skrzynki traserskie. D. nanieść poprawki na rysunku.

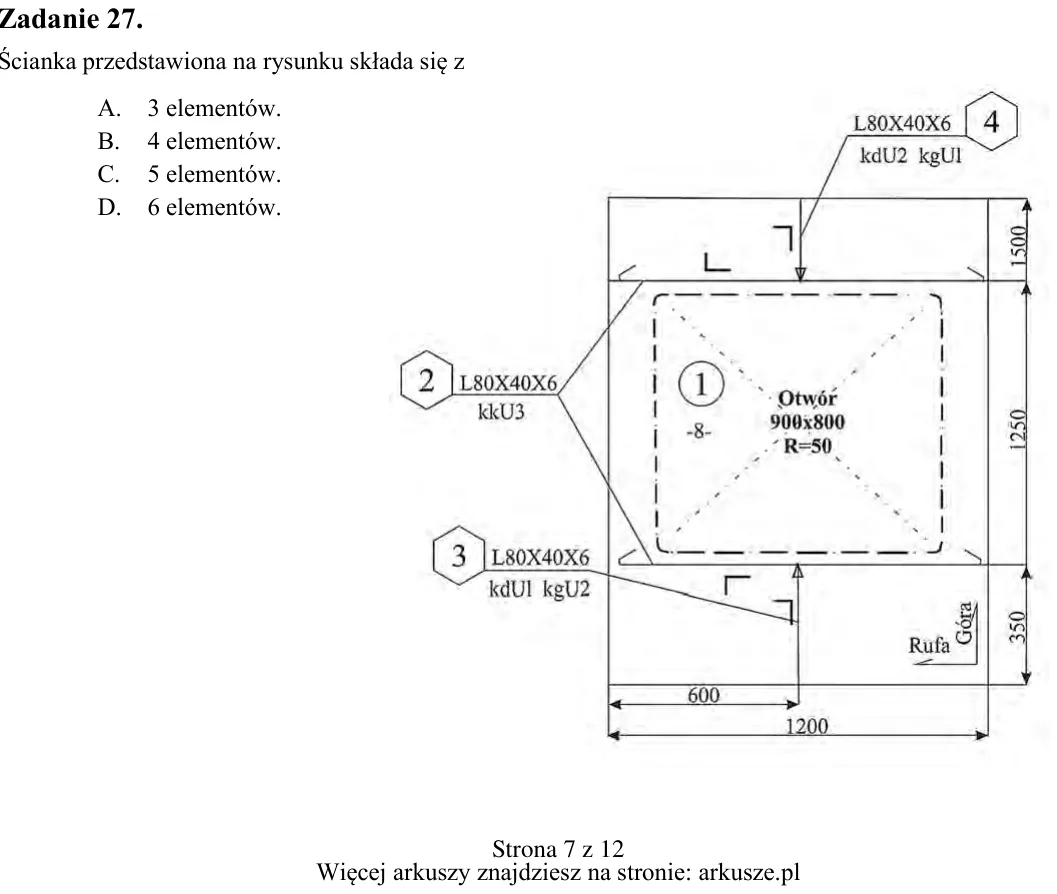

Zadanie 27. Ścianka przedstawiona na rysunku składa się z A. 3 elementów. B. 4 elementów. C. 5 elementów. D. 6 elementów.

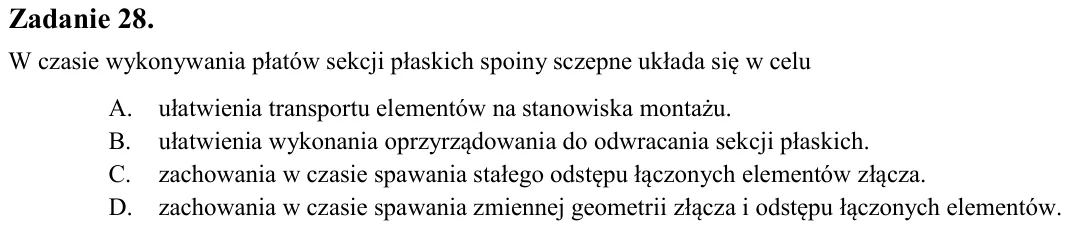

Zadanie 28. W czasie wykonywania płatów sekcji płaskich spoiny sczepne układa się w celu A. ułatwienia transportu elementów na stanowiska montażu. B. ułatwienia wykonania oprzyrządowania do odwracania sekcji płaskich. C.

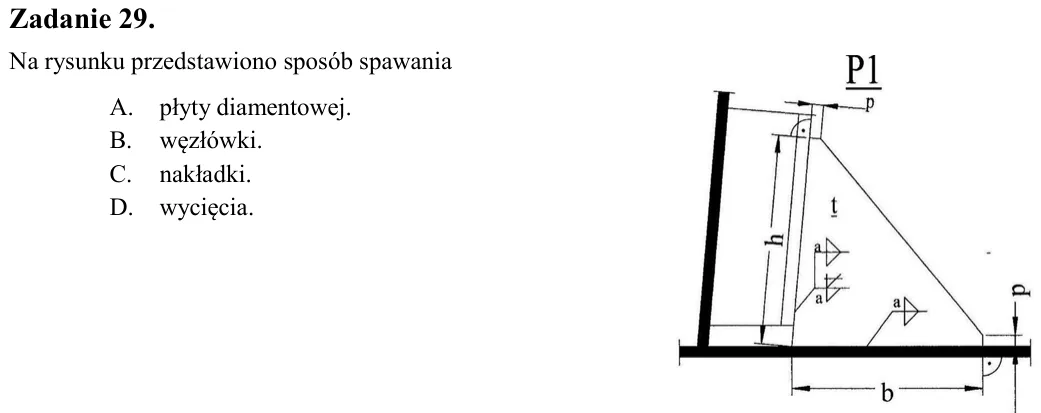

Zadanie 29. Na rysunku przedstawiono sposób spawania A. płyty diamentowej. B. węzłówki. C. nakładki. D. wycięcia.

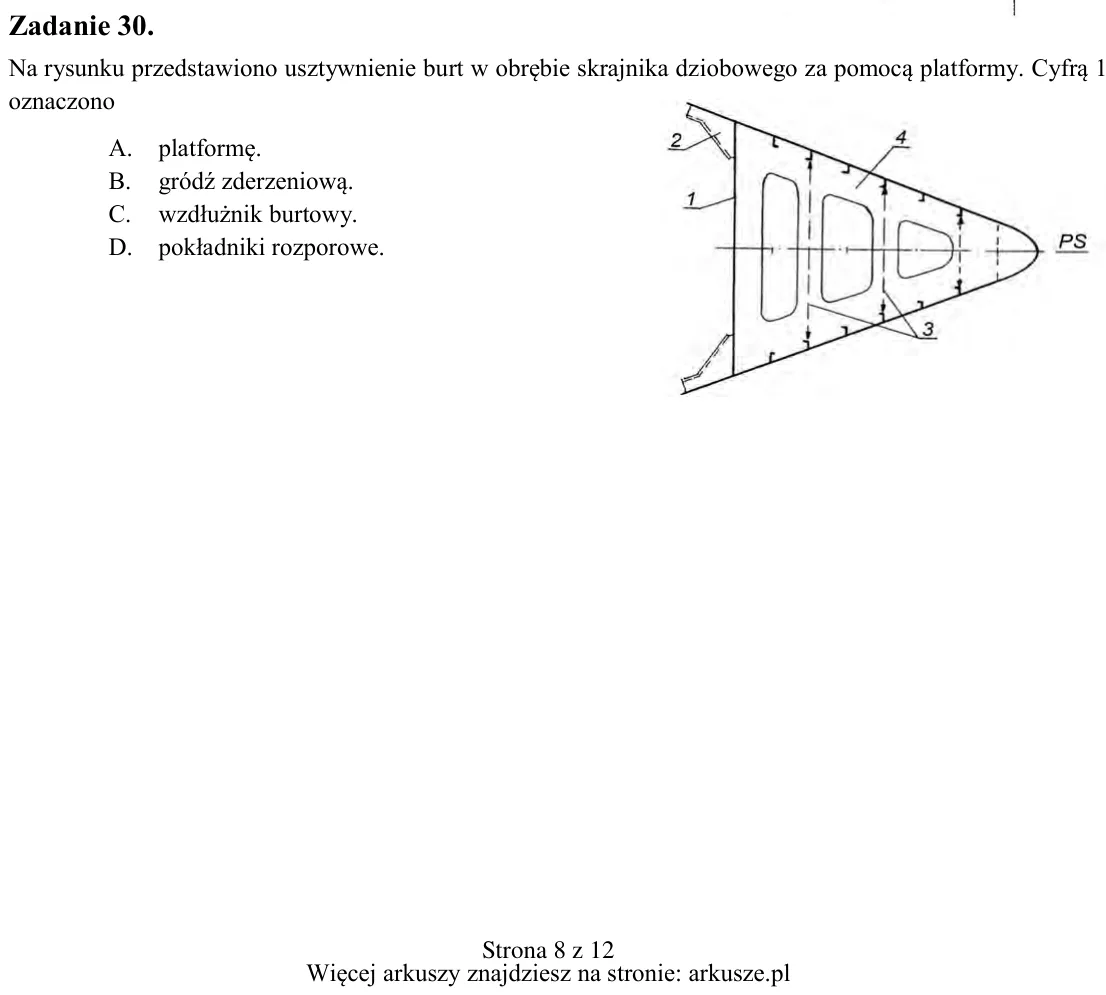

Zadanie 30. Na rysunku przedstawiono usztywnienie burt w obrębie skrajnika dziobowego za pomocą platformy. Cyfrą 1 oznaczono A. platformę. B. gródź zderzeniową. C. wzdłużnik burtowy. D. pokładniki rozporowe.

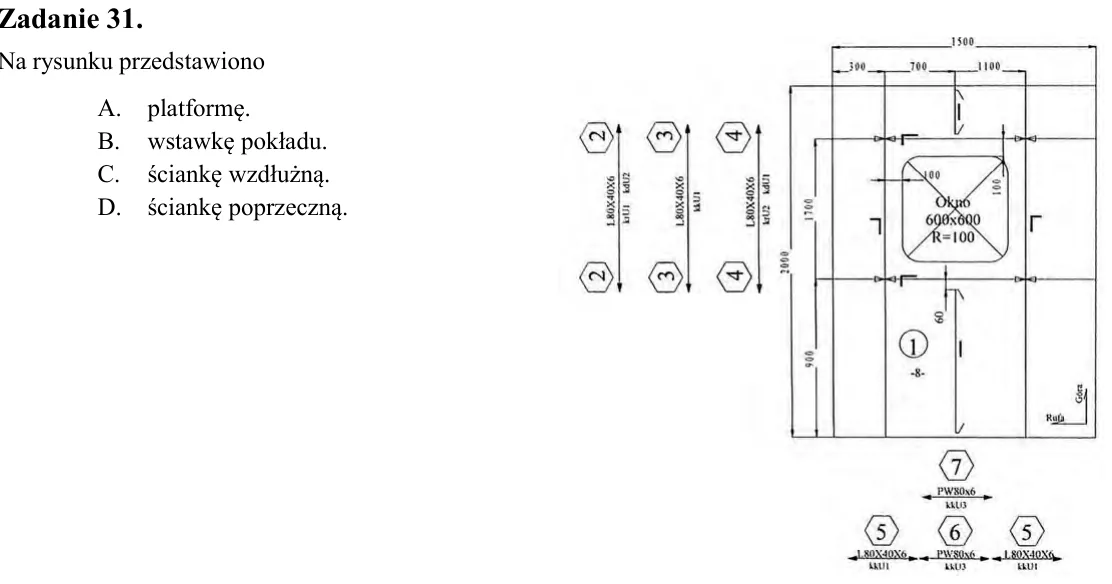

Zadanie 31. Na rysunku przedstawiono A. platformę. B. wstawkę pokładu. C. ściankę wzdłużną. D. ściankę poprzeczną.

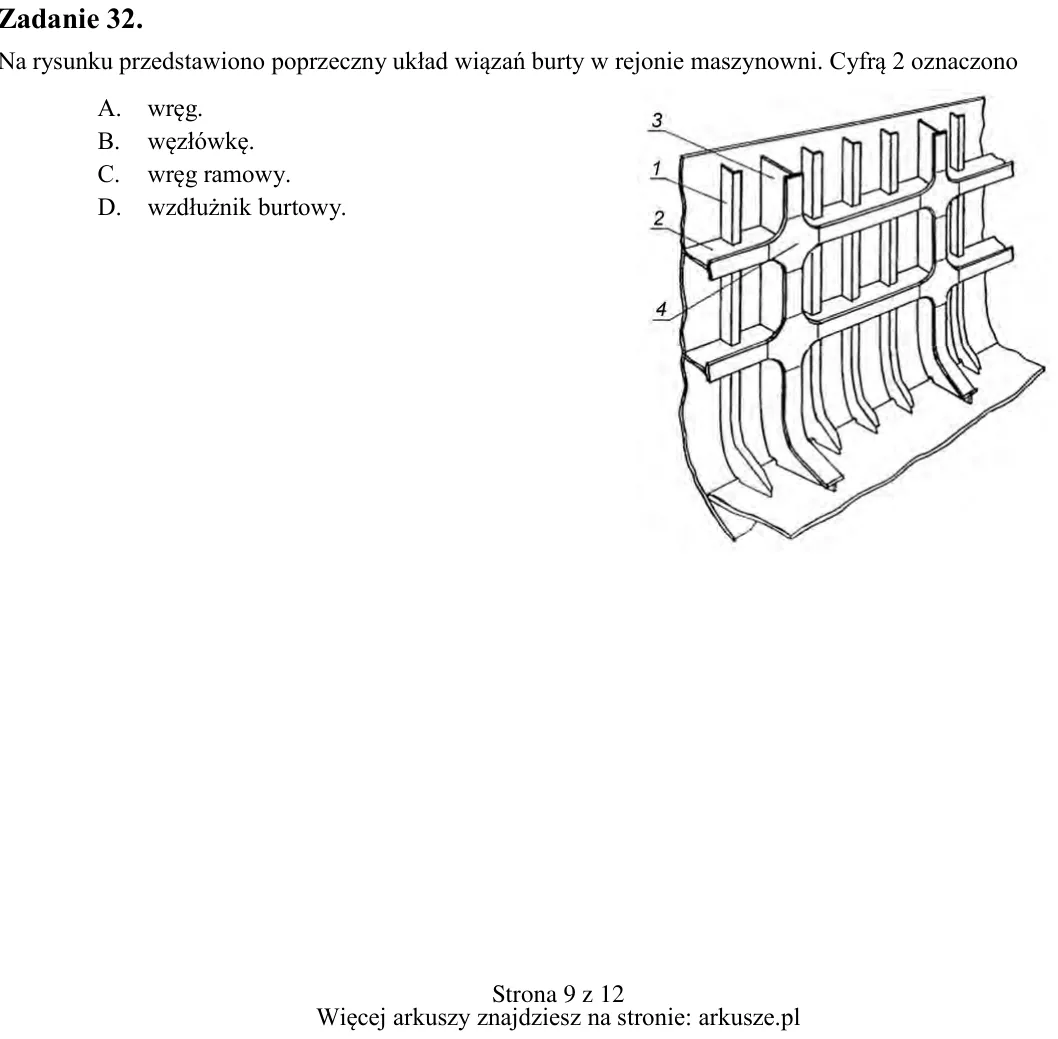

Zadanie 32. Na rysunku przedstawiono poprzeczny układ wiązań burty w rejonie maszynowni. Cyfrą 2 oznaczono A. wręg. B. węzłówkę. C. wręg ramowy. D. wzdłużnik burtowy.

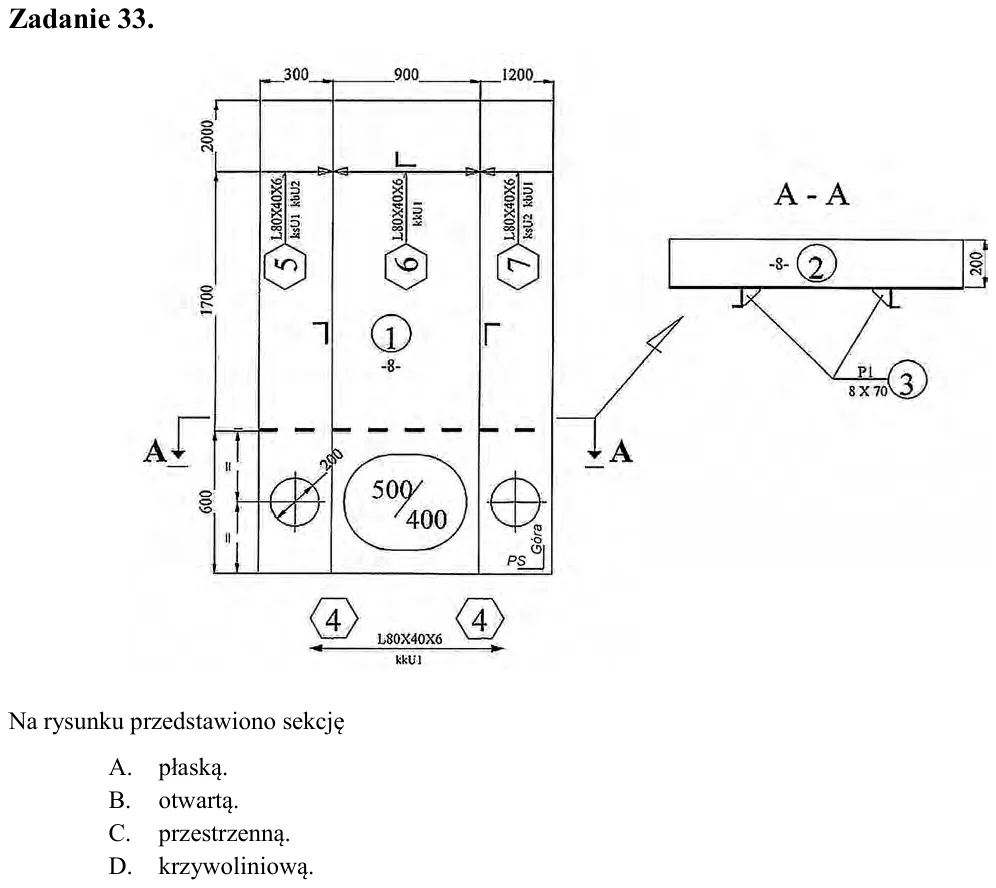

Zadanie 33. Na rysunku przedstawiono sekcję A. płaską. B. otwartą. C. przestrzenną. D. krzywoliniową.

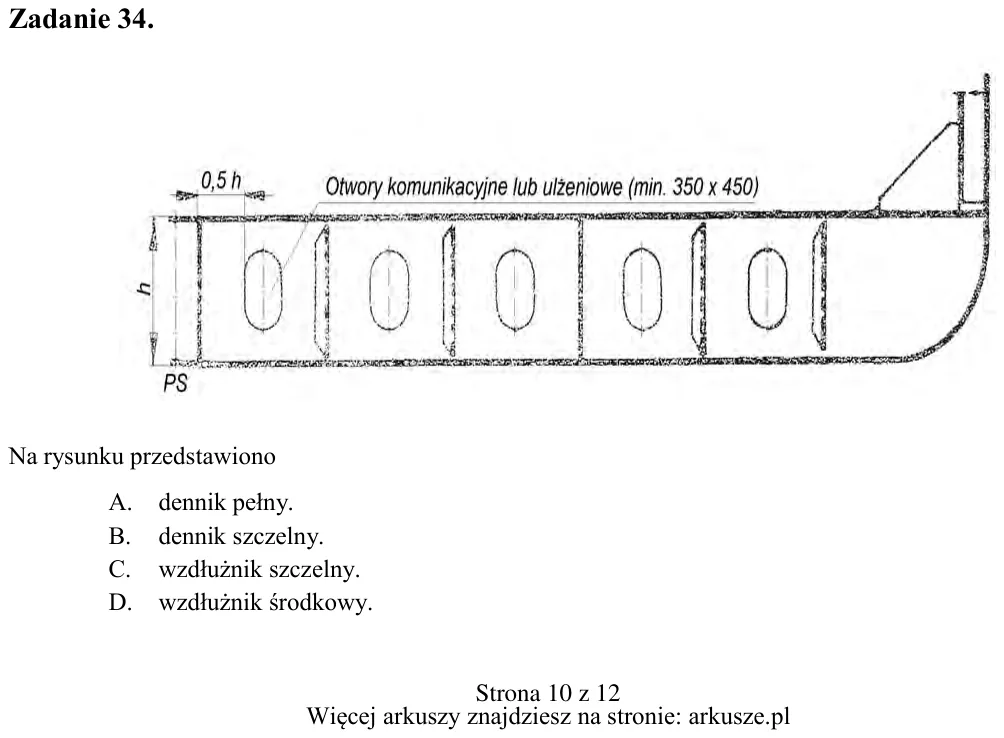

Zadanie 34. Na rysunku przedstawiono A. dennik pełny. B. dennik szczelny. C. wzdłużnik szczelny. D. wzdłużnik środkowy.

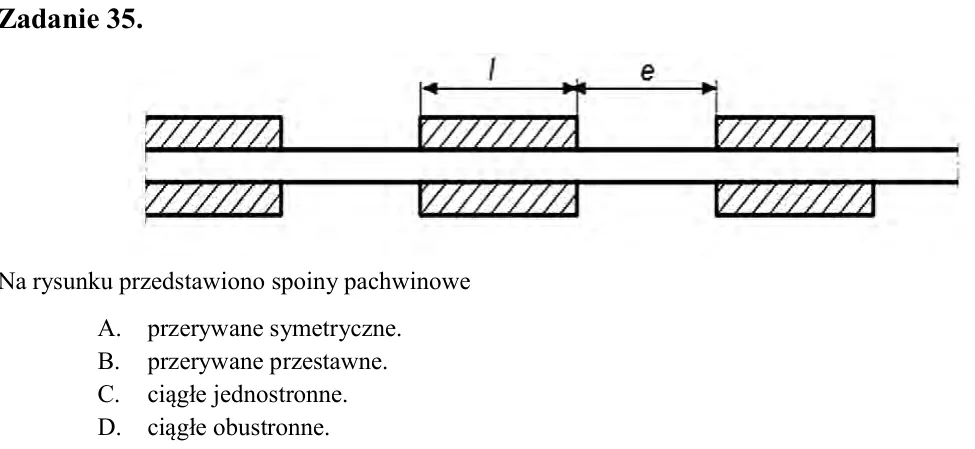

Zadanie 35. Na rysunku przedstawiono spoiny pachwinowe A. przerywane symetryczne. B. przerywane przestawne. C. ciągłe jednostronne. D. ciągłe obustronne.

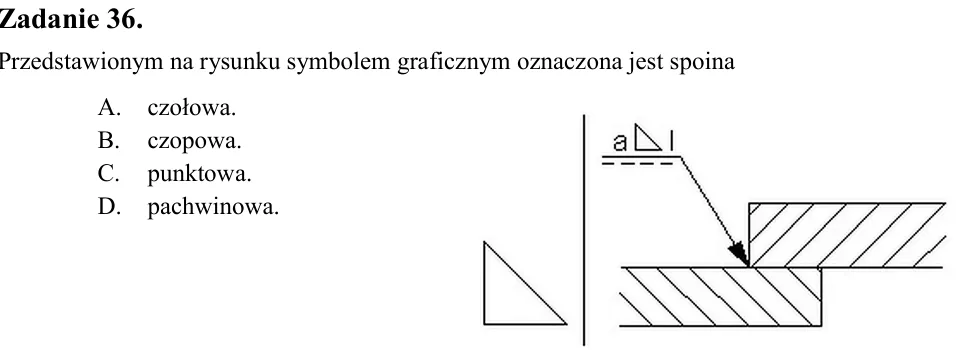

Zadanie 36. Przedstawionym na rysunku symbolem graficznym oznaczona jest spoina A. czołowa. B. czopowa. C. punktowa. D. pachwinowa.

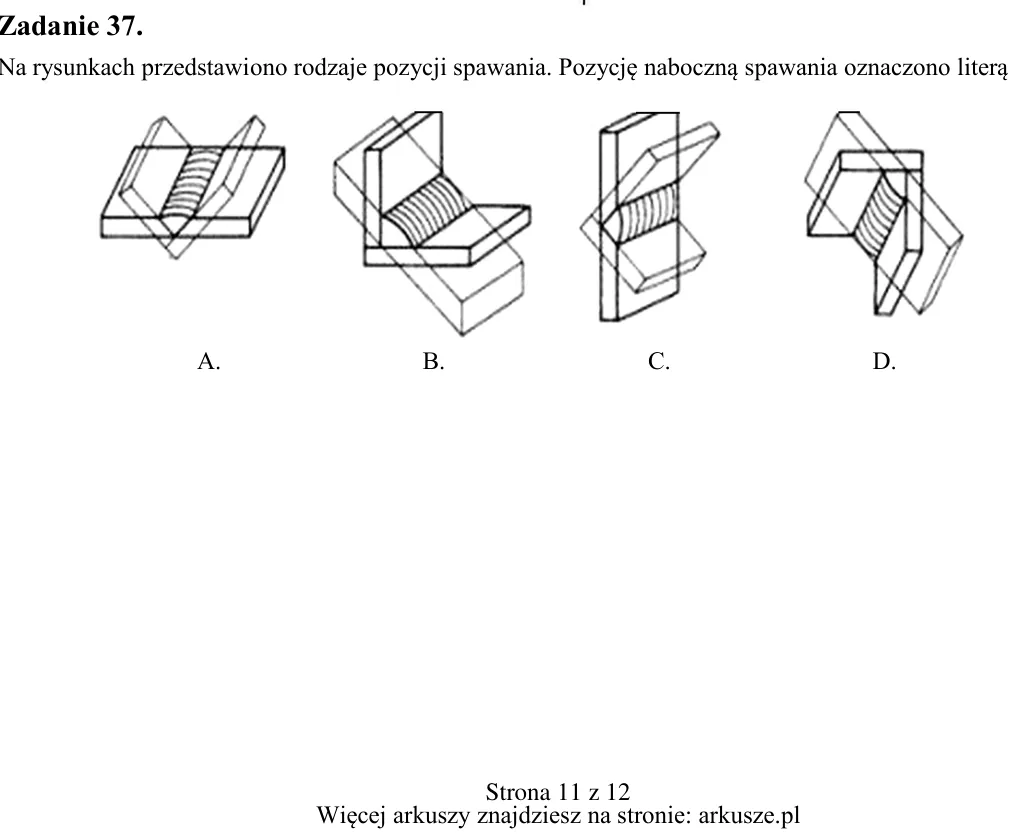

Zadanie 37. Na rysunkach przedstawiono rodzaje pozycji spawania. Pozycję naboczną spawania oznaczono literą A. B. C. D.

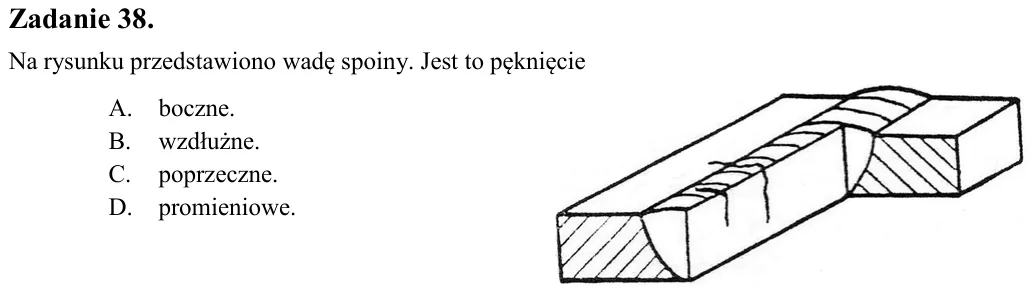

Zadanie 38. Na rysunku przedstawiono wadę spoiny. Jest to pęknięcie A. boczne. B. wzdłużne. C. poprzeczne. D. promieniowe.

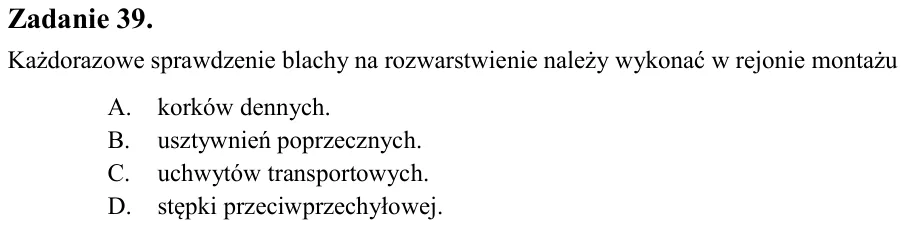

Zadanie 39. Każdorazowe sprawdzenie blachy na rozwarstwienie należy wykonać w rejonie montażu A. korków dennych. B. usztywnień poprzecznych. C. uchwytów transportowych. D. stępki przeciwprzechyłowej.

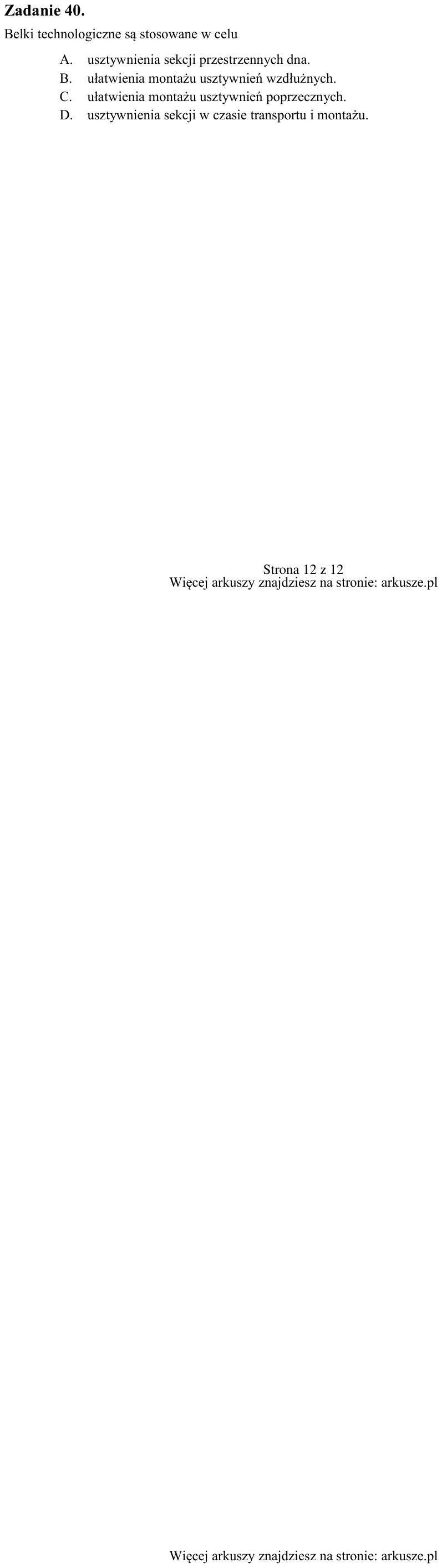

Zadanie 40. Belki technologiczne są stosowane w celu A. usztywnienia sekcji przestrzennych dna. B. ułatwienia montażu usztywnień wzdłużnych. C. ułatwienia montażu usztywnień poprzecznych. D. usztywnienia sekcji w czasie
