M22 · Egzamin zawodowy · czerwiec 2019

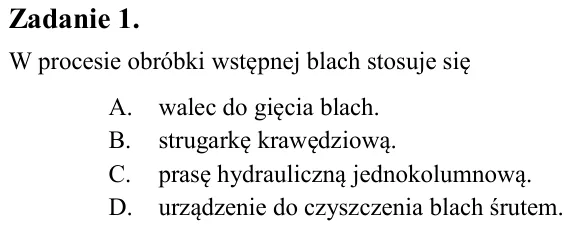

Zadanie 1. W procesie obróbki wstępnej blach stosuje się A. walec do gięcia blach. B. strugarkę krawędziową. C. prasę hydrauliczną jednokolumnową. D. urządzenie do czyszczenia blach śrutem.

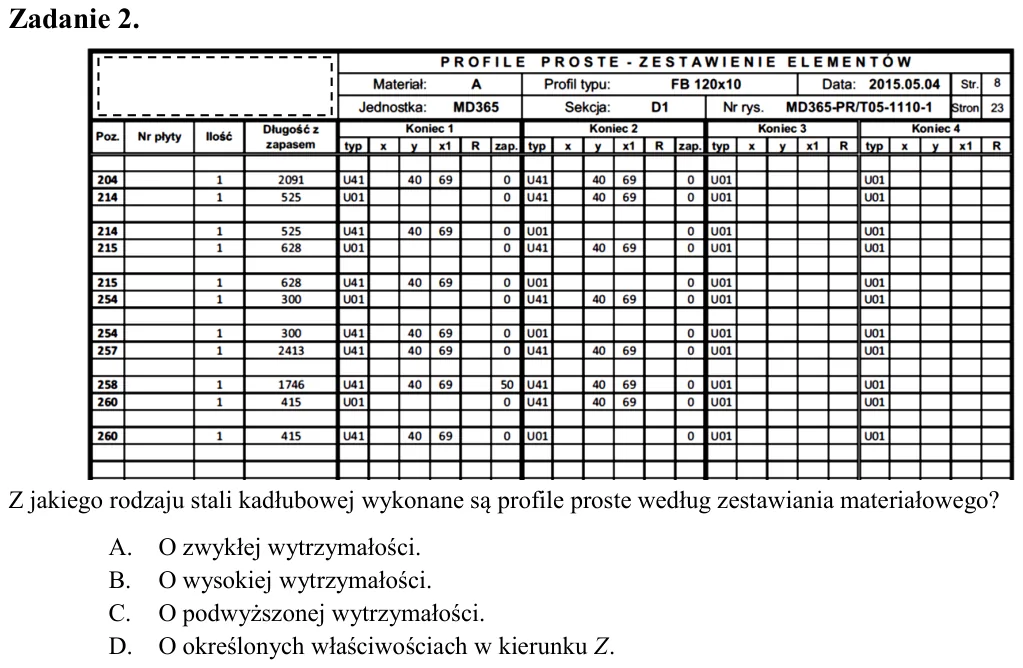

Zadanie 2. Z jakiego rodzaju stali kadłubowej wykonane są profile proste według zestawiania materiałowego? A. O zwykłej wytrzymałości. B. O wysokiej wytrzymałości. C. O podwyższonej wytrzymałości. D. O określonych właści

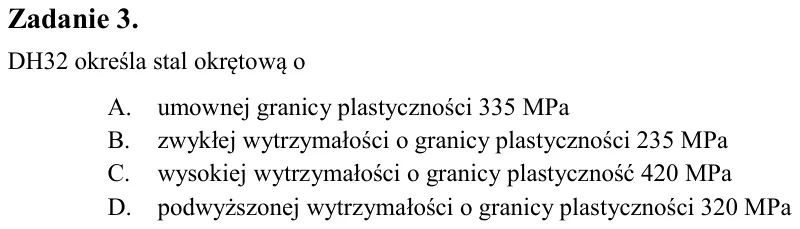

Zadanie 3. DH32 określa stal okrętową o A. umownej granicy plastyczności 335 MPa B. zwykłej wytrzymałości o granicy plastyczności 235 MPa C. wysokiej wytrzymałości o granicy plastyczność 420 MPa D. podwyższonej wytrzymał

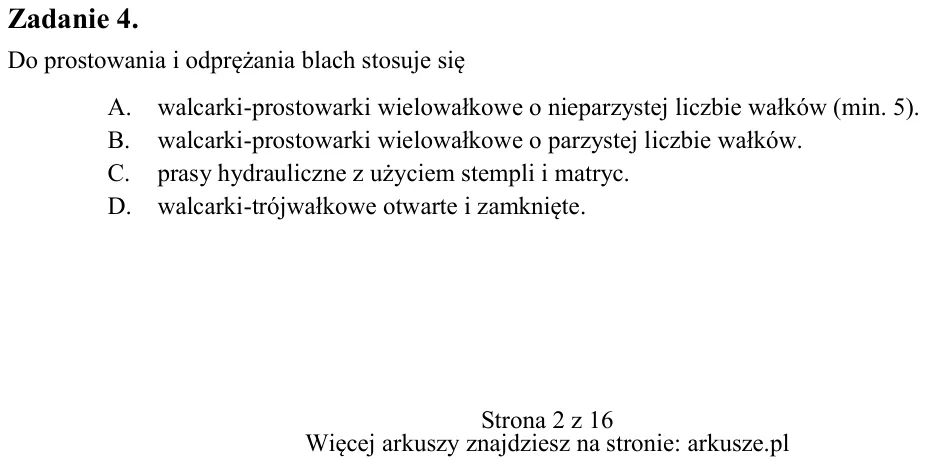

Zadanie 4. Do prostowania i odprężania blach stosuje się A. walcarki-prostowarki wielowałkowe o nieparzystej liczbie wałków (min. 5). B. walcarki-prostowarki wielowałkowe o parzystej liczbie wałków. C. prasy hydrauliczne

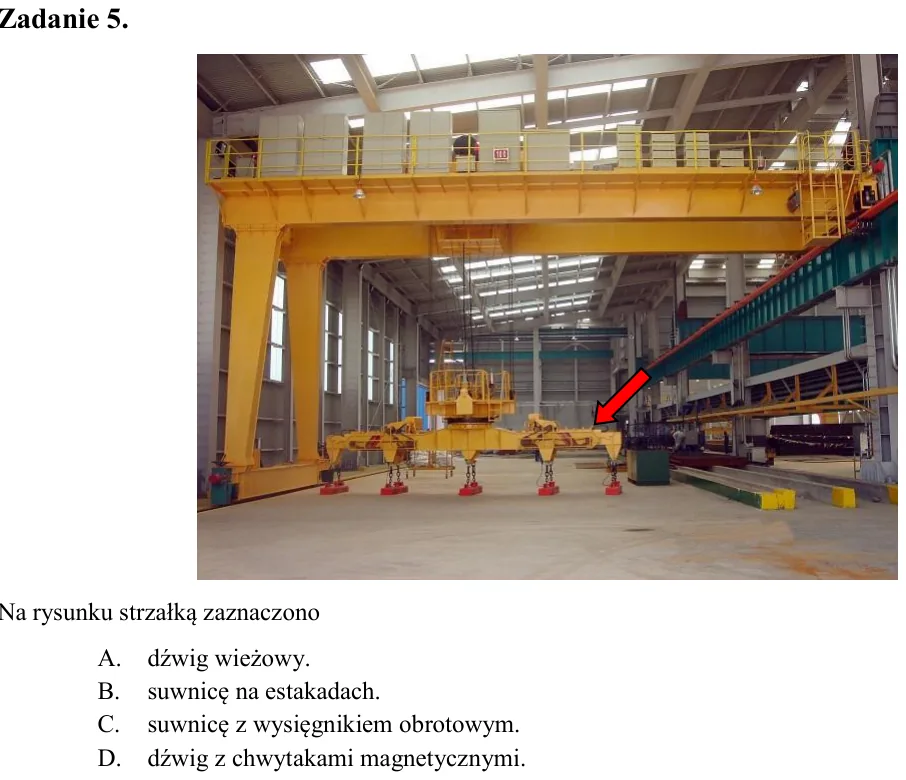

Zadanie 5. Na rysunku strzałką zaznaczono A. dźwig wieżowy. B. suwnicę na estakadach. C. suwnicę z wysięgnikiem obrotowym. D. dźwig z chwytakami magnetycznymi.

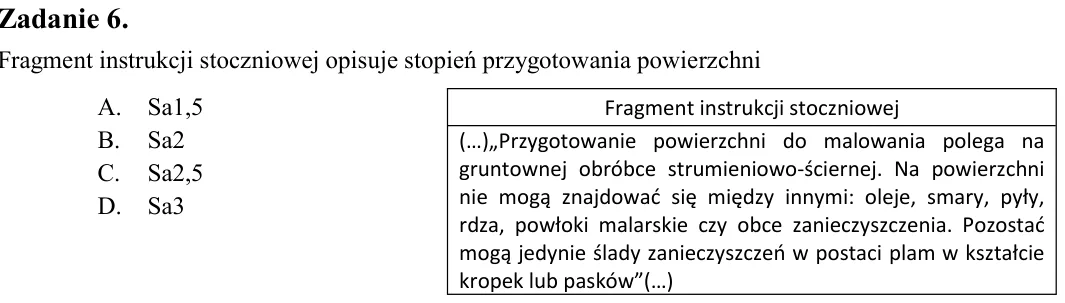

Zadanie 6. Fragment instrukcji stoczniowej opisuje stopień przygotowania powierzchni A. Sa1,5 B. Sa2 C. Sa2,5 D. Sa3

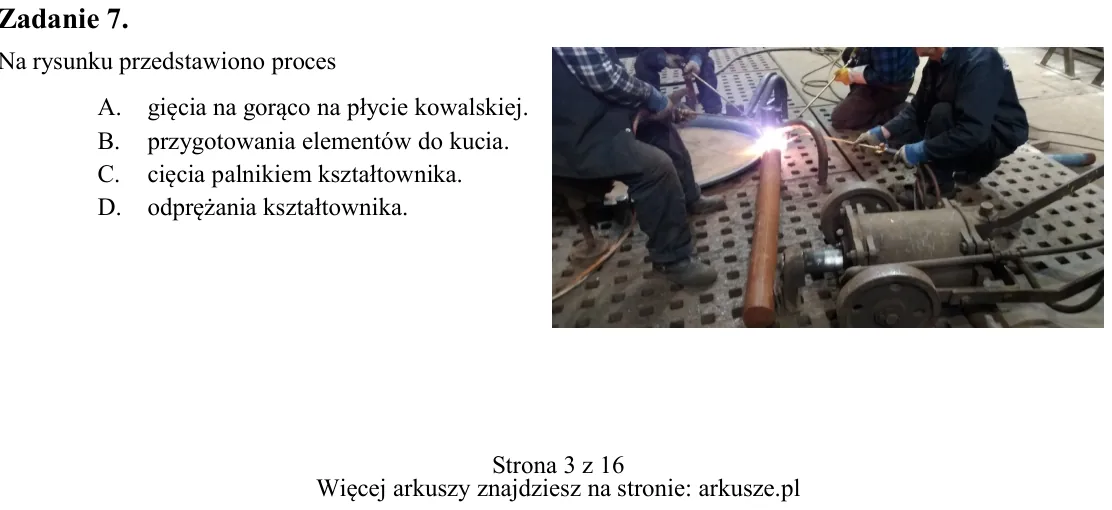

Zadanie 7. Na rysunku przedstawiono proces A. gięcia na gorąco na płycie kowalskiej. B. przygotowania elementów do kucia. C. cięcia palnikiem kształtownika. D. odprężania kształtownika. Fragment instrukcji stoczniowej (…

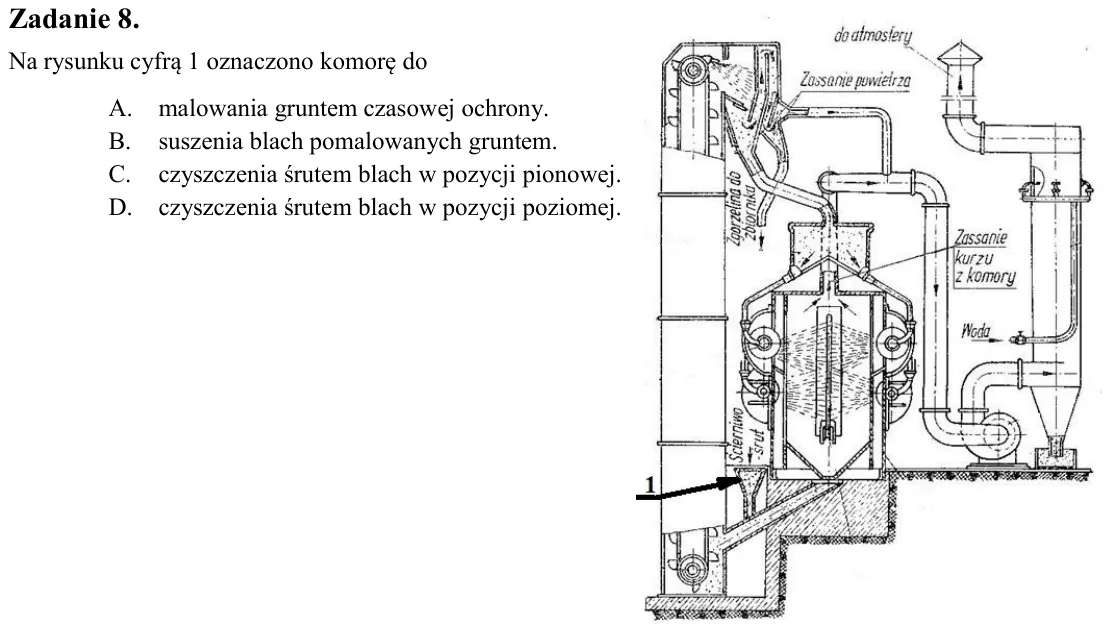

Zadanie 8. Na rysunku cyfrą 1 oznaczono komorę do A. malowania gruntem czasowej ochrony. B. suszenia blach pomalowanych gruntem. C. czyszczenia śrutem blach w pozycji pionowej. D. czyszczenia śrutem blach w pozycji pozio

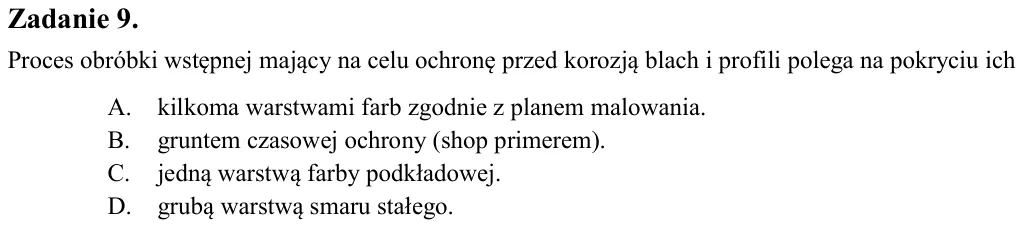

Zadanie 9. Proces obróbki wstępnej mający na celu ochronę przed korozją blach i profili polega na pokryciu ich A. kilkoma warstwami farb zgodnie z planem malowania. B. gruntem czasowej ochrony (shop primerem). C. jedną w

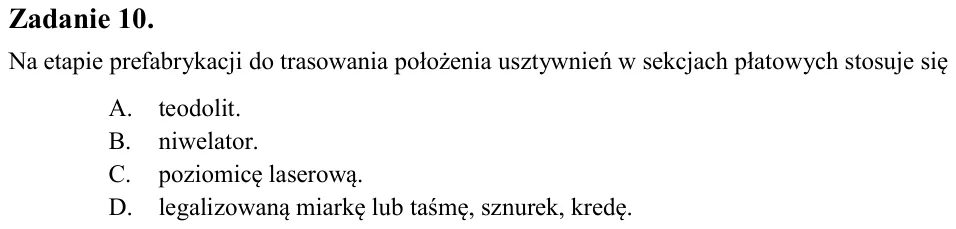

Zadanie 10. Na etapie prefabrykacji do trasowania położenia usztywnień w sekcjach płatowych stosuje się A. teodolit. B. niwelator. C. poziomicę laserową. D. legalizowaną miarkę lub taśmę, sznurek, kredę.

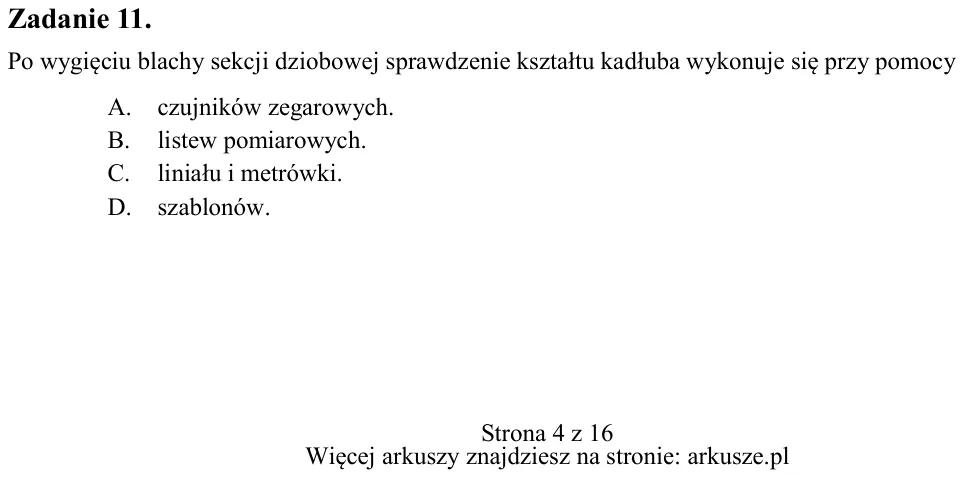

Zadanie 11. Po wygięciu blachy sekcji dziobowej sprawdzenie kształtu kadłuba wykonuje się przy pomocy A. czujników zegarowych. B. listew pomiarowych. C. liniału i metrówki. D. szablonów.

Zadanie 12. Który gaz wykorzystywany jest w czasie spawania metodą MIG? A. Tlen. B. Argon. C. Wodór. D. Gaz ziemny.

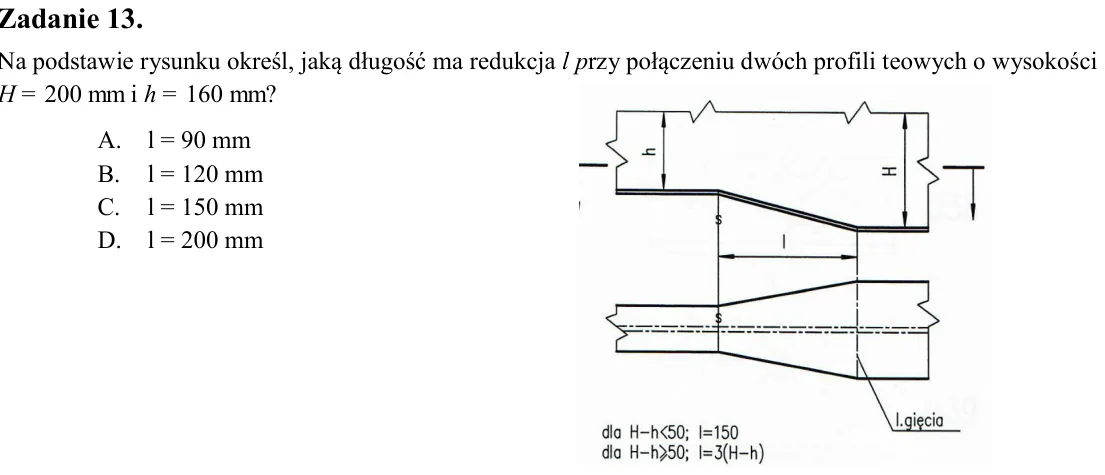

Zadanie 13. Na podstawie rysunku określ, jaką długość ma redukcja l przy połączeniu dwóch profili teowych o wysokości H = 200 mm i h = 160 mm? A. l = 90 mm B. l = 120 mm C. l = 150 mm D. l = 200 mm

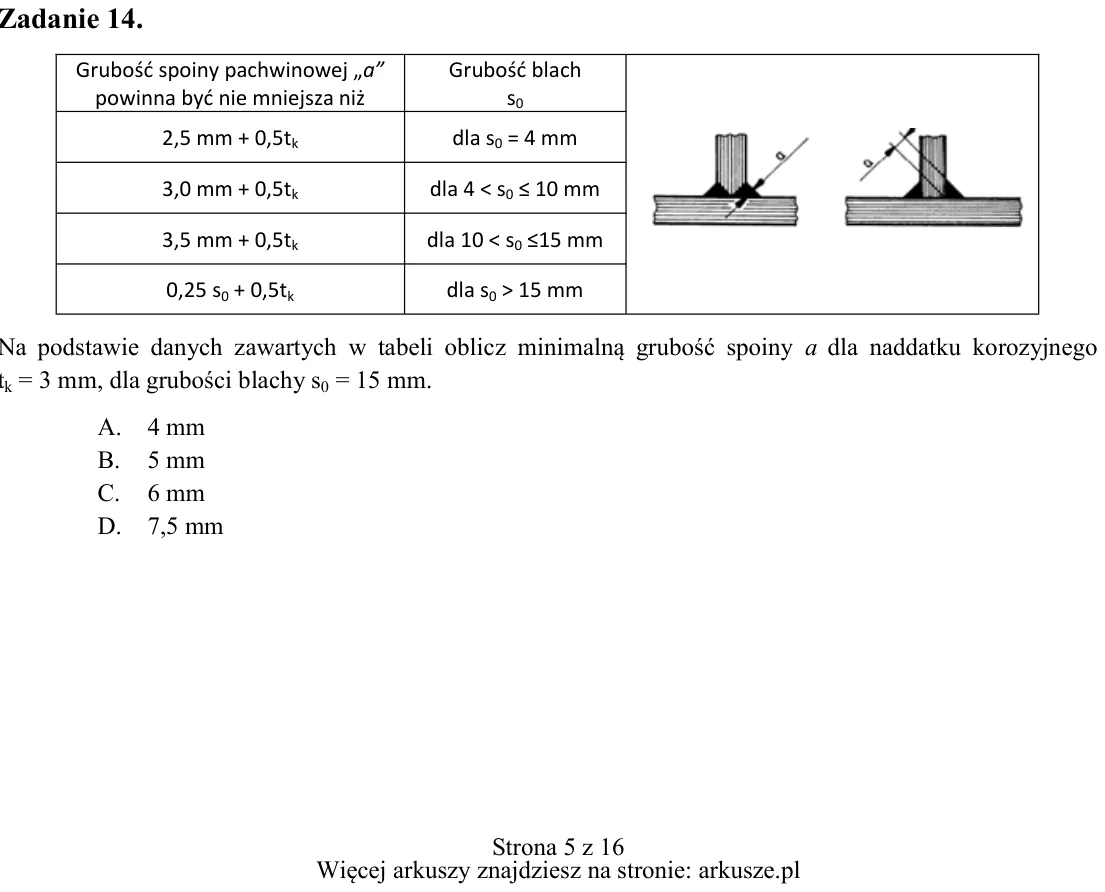

Zadanie 14. Na podstawie danych zawartych w tabeli oblicz minimalną grubość spoiny a dla naddatku korozyjnego tk = 3 mm, dla grubości blachy s0 = 15 mm. A. 4 mm B. 5 mm C. 6 mm D. 7,5 mm Grubość spoiny pachwinowej „a” po

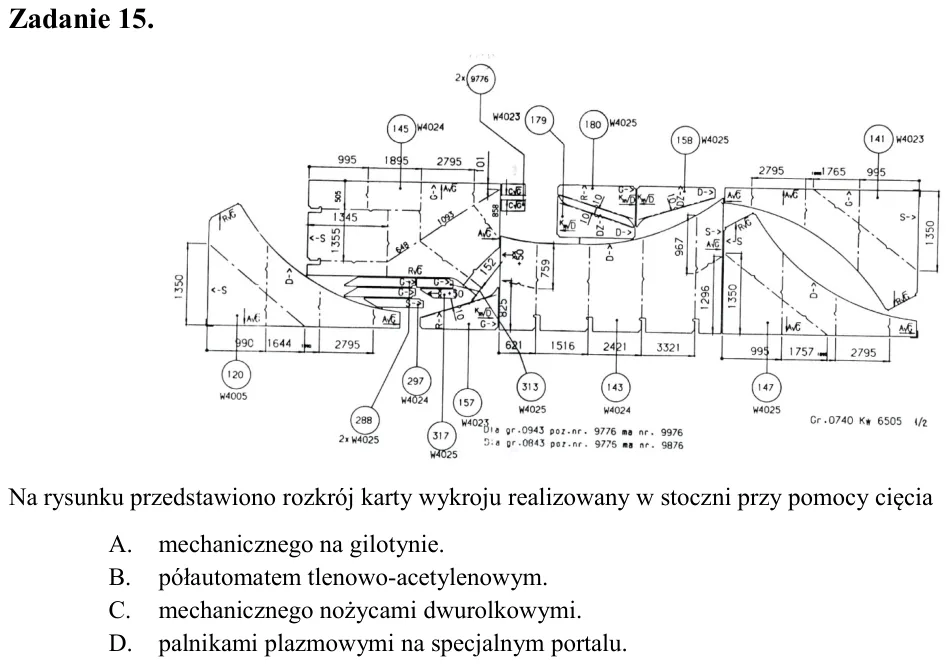

Zadanie 15. Na rysunku przedstawiono rozkrój karty wykroju realizowany w stoczni przy pomocy cięcia A. mechanicznego na gilotynie. B. półautomatem tlenowo-acetylenowym. C. mechanicznego nożycami dwurolkowymi. D. palnikam

Zadanie 16. Na rysunku przedstawiono spoinę A. U B. V C. liniową. D. pachwinową.

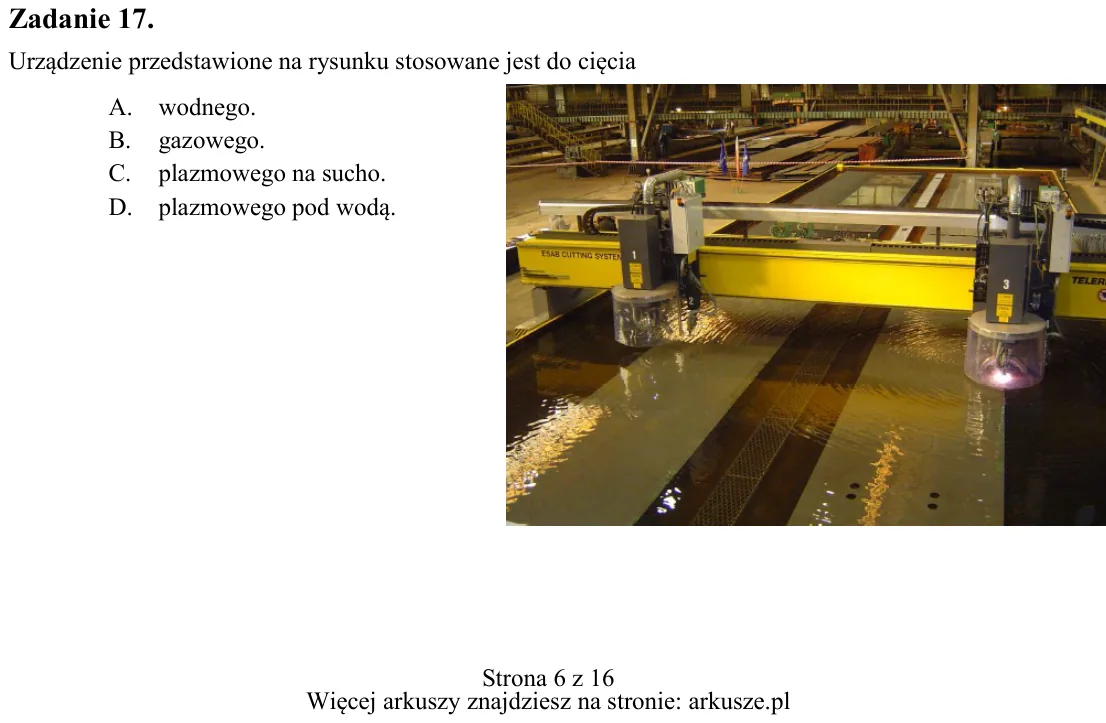

Zadanie 17. Urządzenie przedstawione na rysunku stosowane jest do cięcia A. wodnego. B. gazowego. C. plazmowego na sucho. D. plazmowego pod wodą.

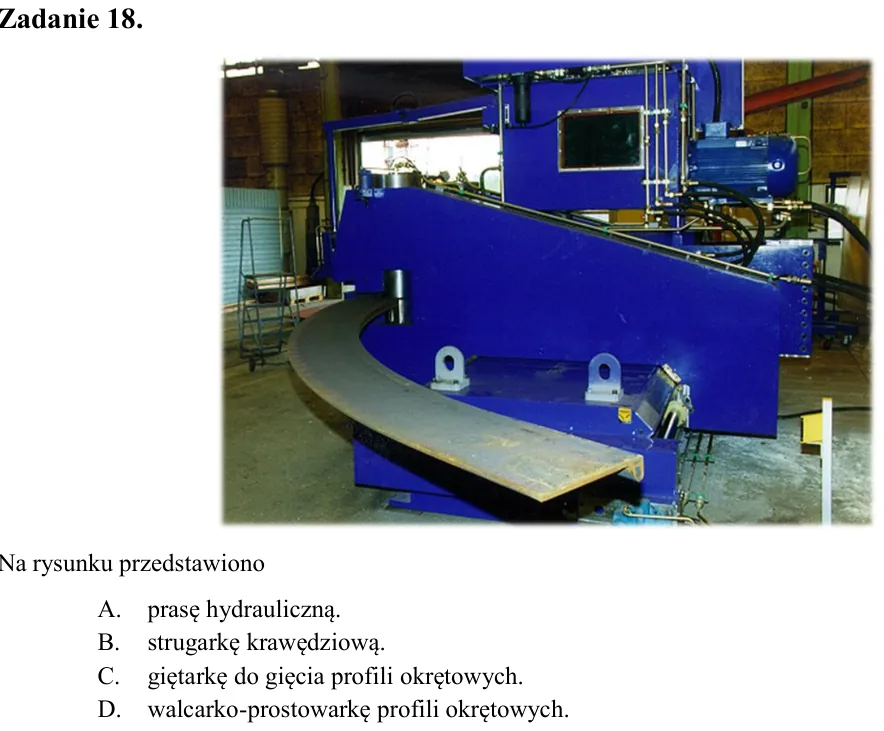

Zadanie 18. Na rysunku przedstawiono A. prasę hydrauliczną. B. strugarkę krawędziową. C. giętarkę do gięcia profili okrętowych. D. walcarko-prostowarkę profili okrętowych.

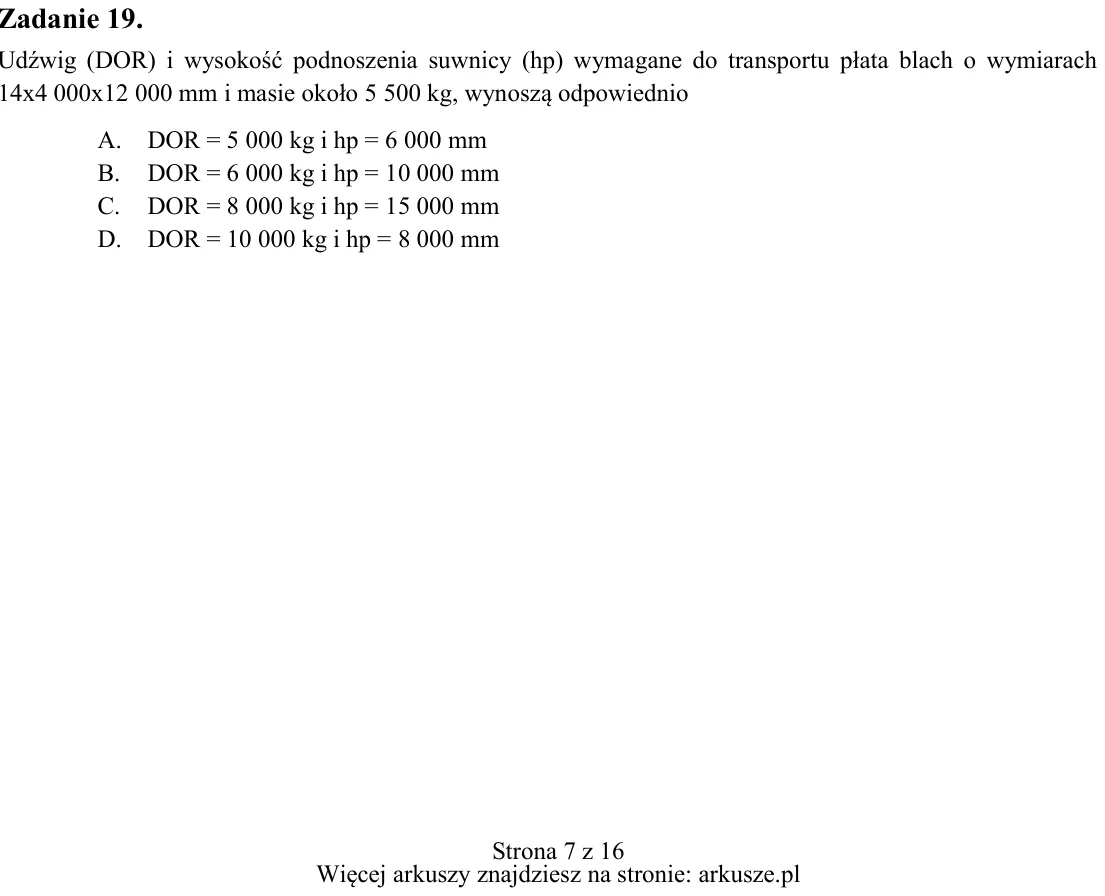

Zadanie 19. Udźwig (DOR) i wysokość podnoszenia suwnicy (hp) wymagane do transportu płata blach o wymiarach 14x4 000x12 000 mm i masie około 5 500 kg, wynoszą odpowiednio A. DOR = 5 000 kg i hp = 6 000 mm B. DOR = 6 000

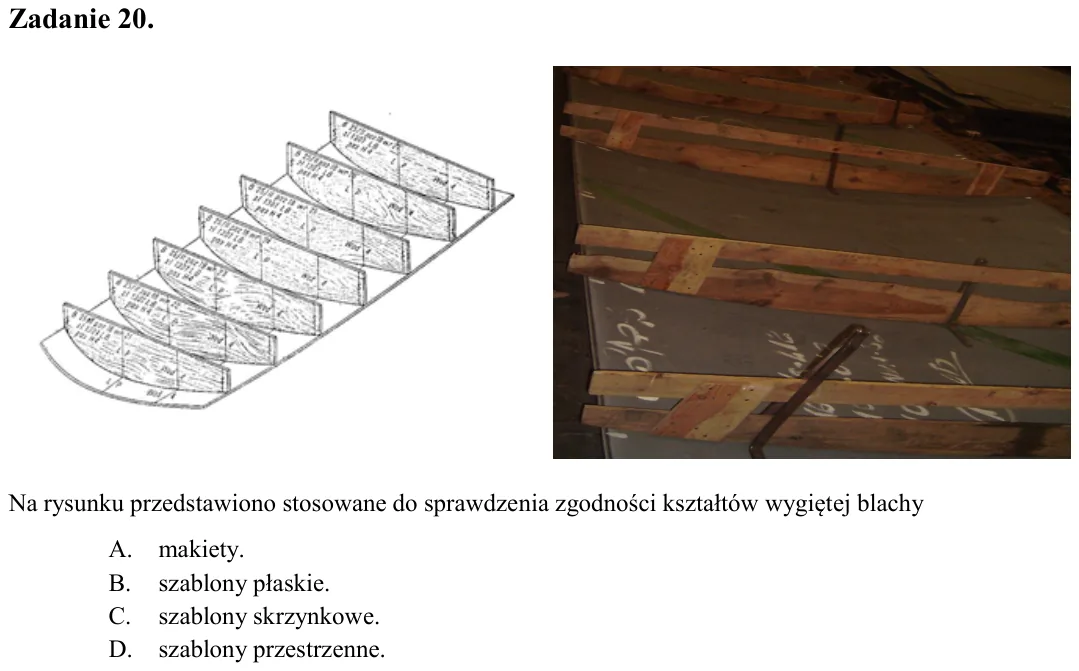

Zadanie 20. Na rysunku przedstawiono stosowane do sprawdzenia zgodności kształtów wygiętej blachy A. makiety. B. szablony płaskie. C. szablony skrzynkowe. D. szablony przestrzenne.

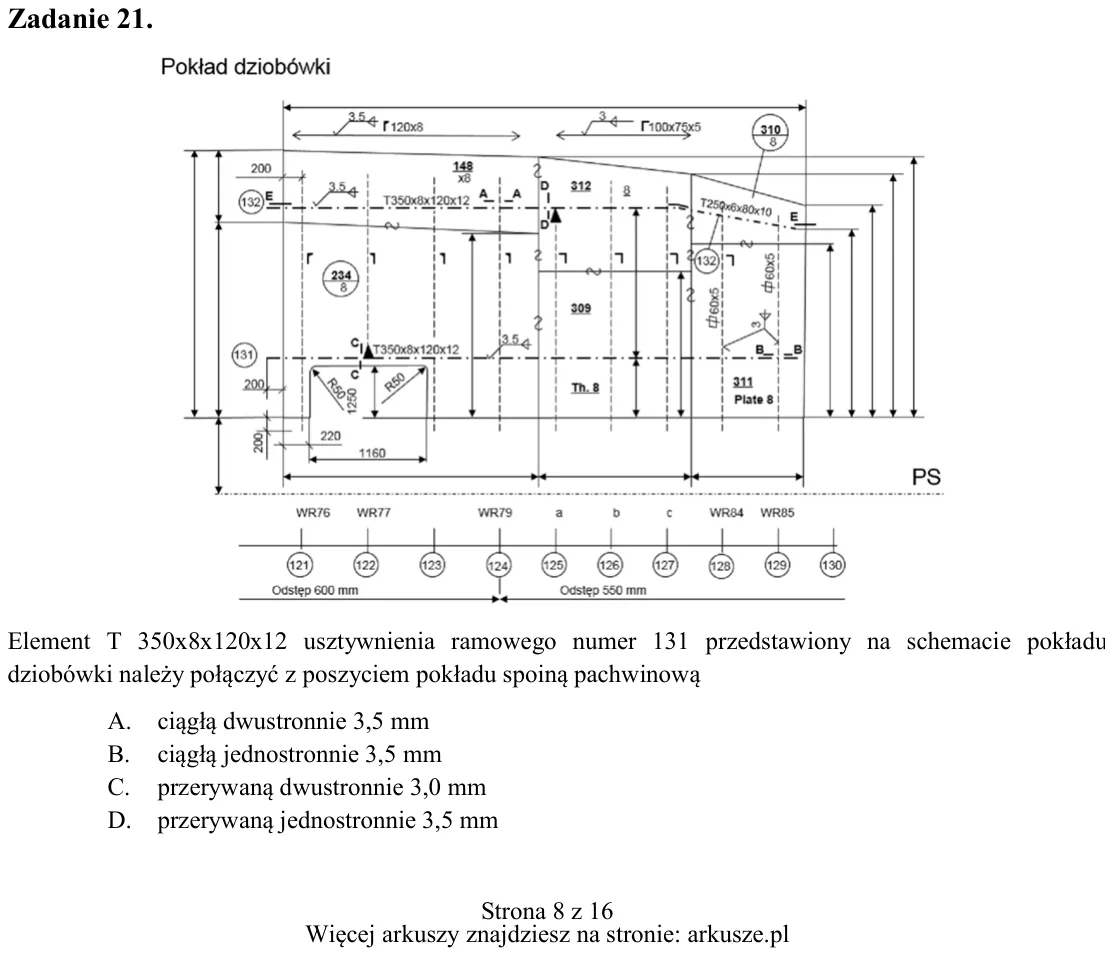

Zadanie 21. Element T 350x8x120x12 usztywnienia ramowego numer 131 przedstawiony na schemacie pokładu dziobówki należy połączyć z poszyciem pokładu spoiną pachwinową A. ciągłą dwustronnie 3,5 mm B. ciągłą jednostronnie 3

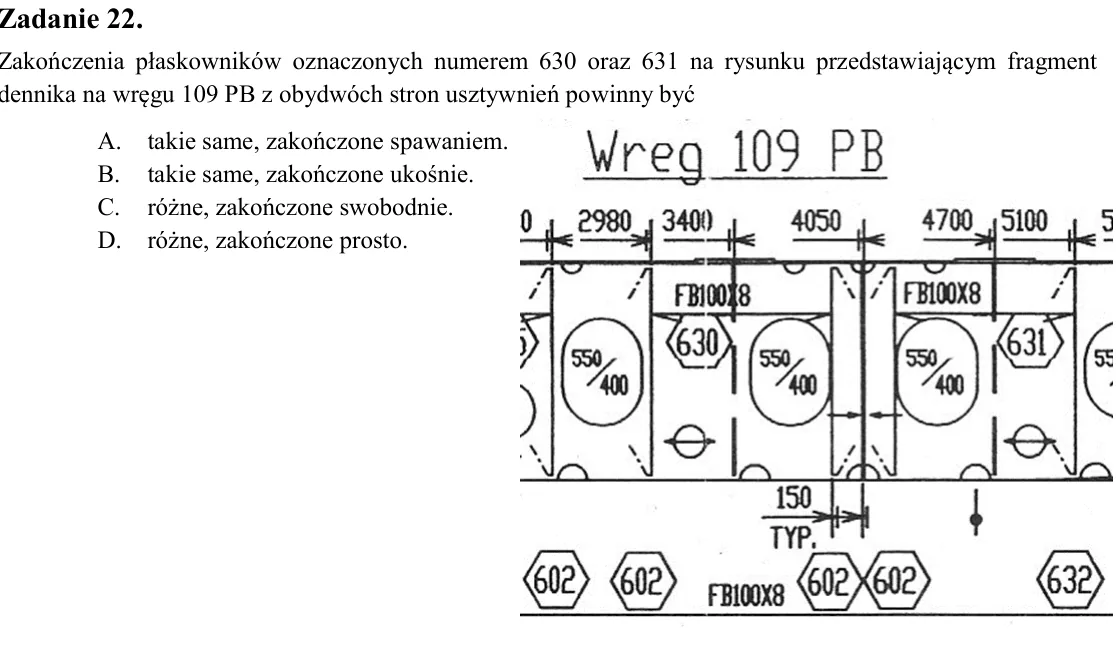

Zadanie 22. Zakończenia płaskowników oznaczonych numerem 630 oraz 631 na rysunku przedstawiającym fragment dennika na wręgu 109 PB z obydwóch stron usztywnień powinny być A. takie same, zakończone spawaniem. B. takie sam

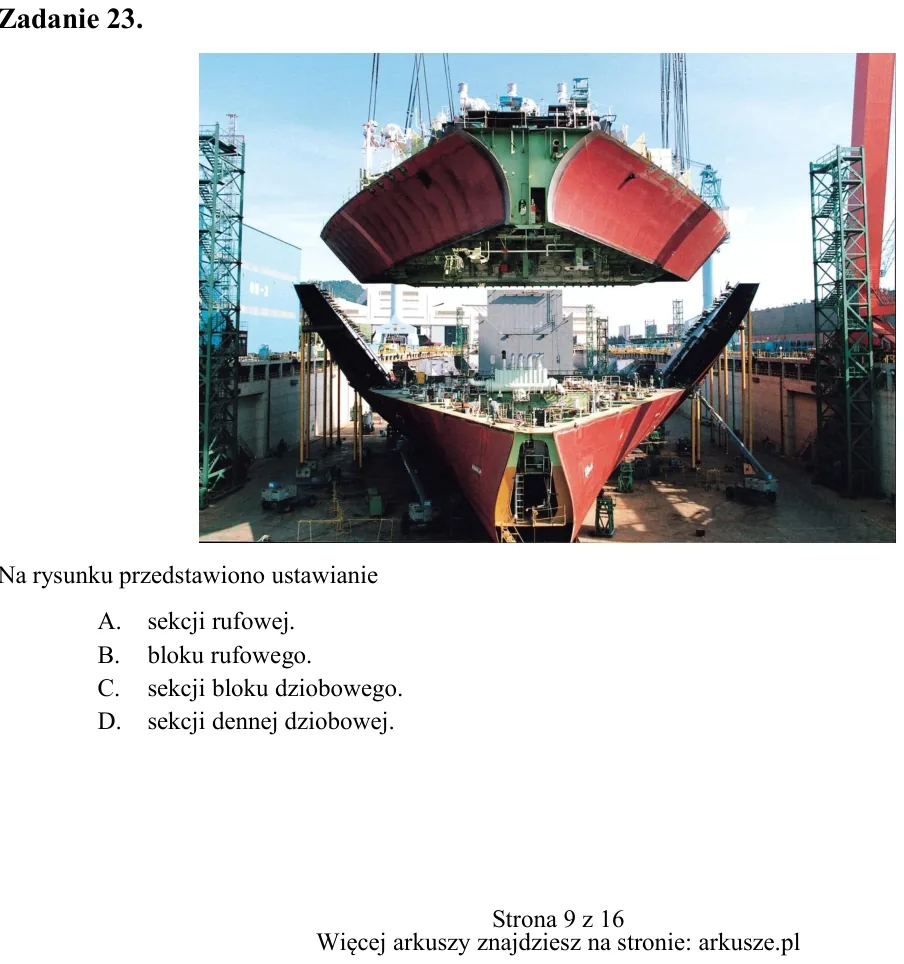

Zadanie 23. Na rysunku przedstawiono ustawianie A. sekcji rufowej. B. bloku rufowego. C. sekcji bloku dziobowego. D. sekcji dennej dziobowej.

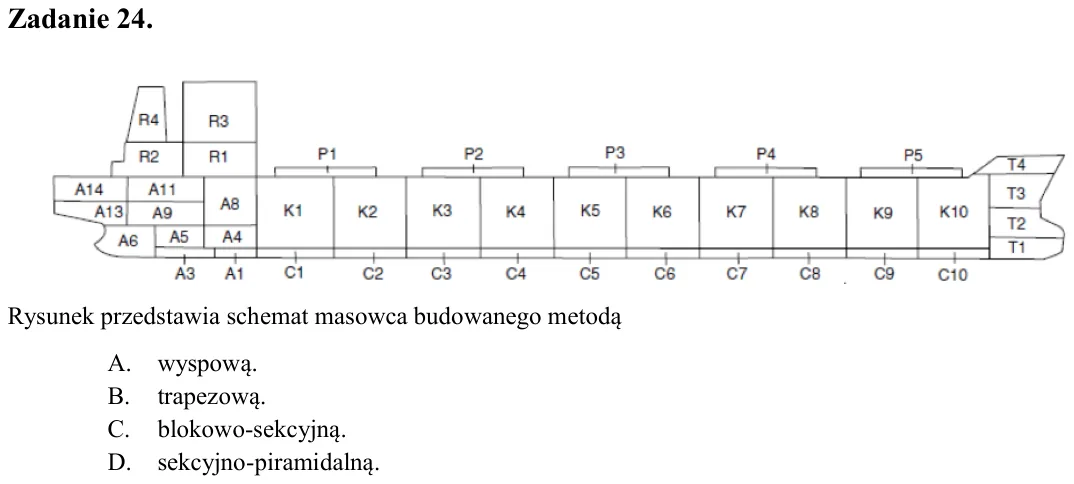

Zadanie 24. Rysunek przedstawia schemat masowca budowanego metodą A. wyspową. B. trapezową. C. blokowo-sekcyjną. D. sekcyjno-piramidalną.

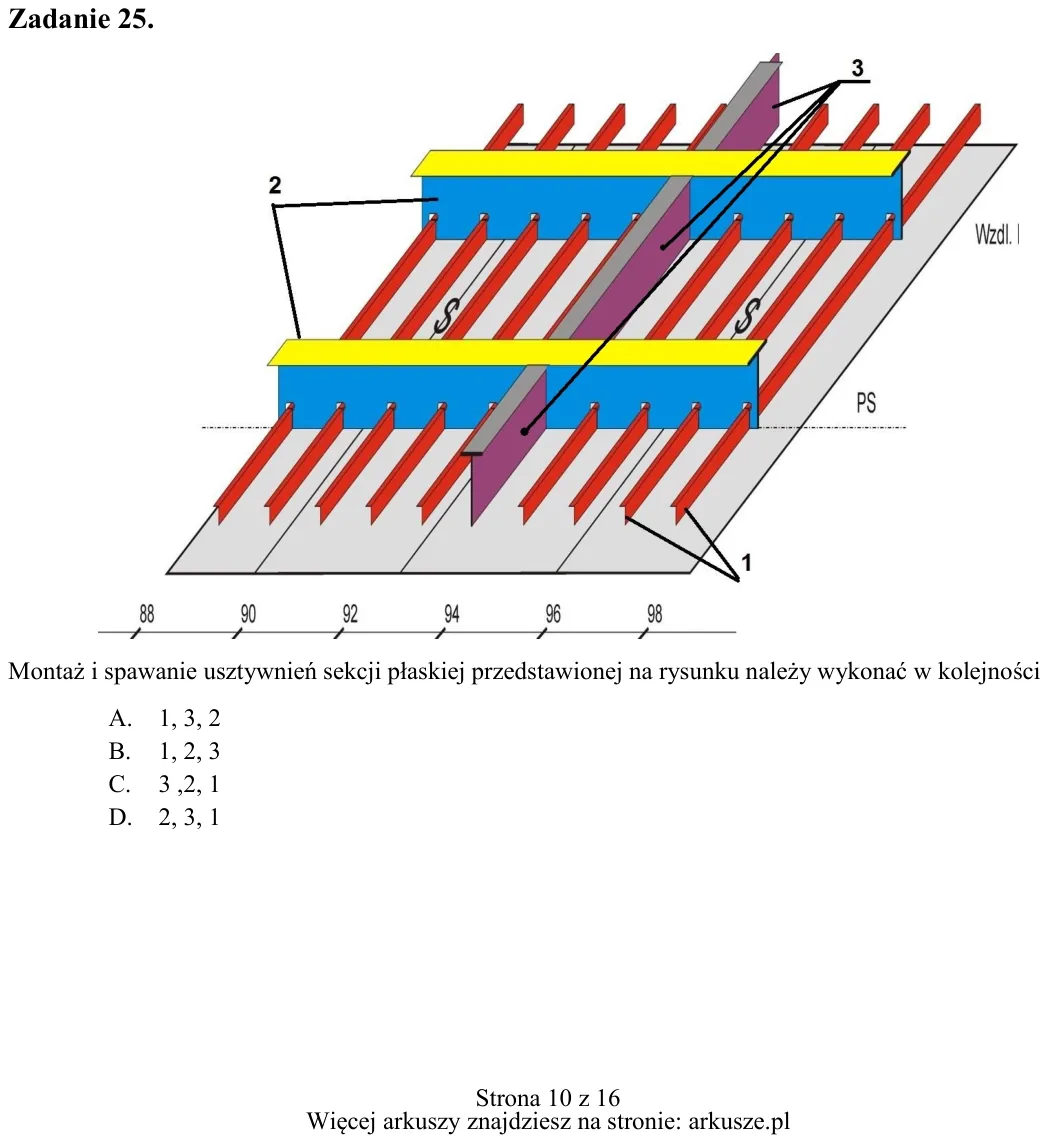

Zadanie 25. Montaż i spawanie usztywnień sekcji płaskiej przedstawionej na rysunku należy wykonać w kolejności A. 1, 3, 2 B. 1, 2, 3 C. 3 ,2, 1 D. 2, 3, 1

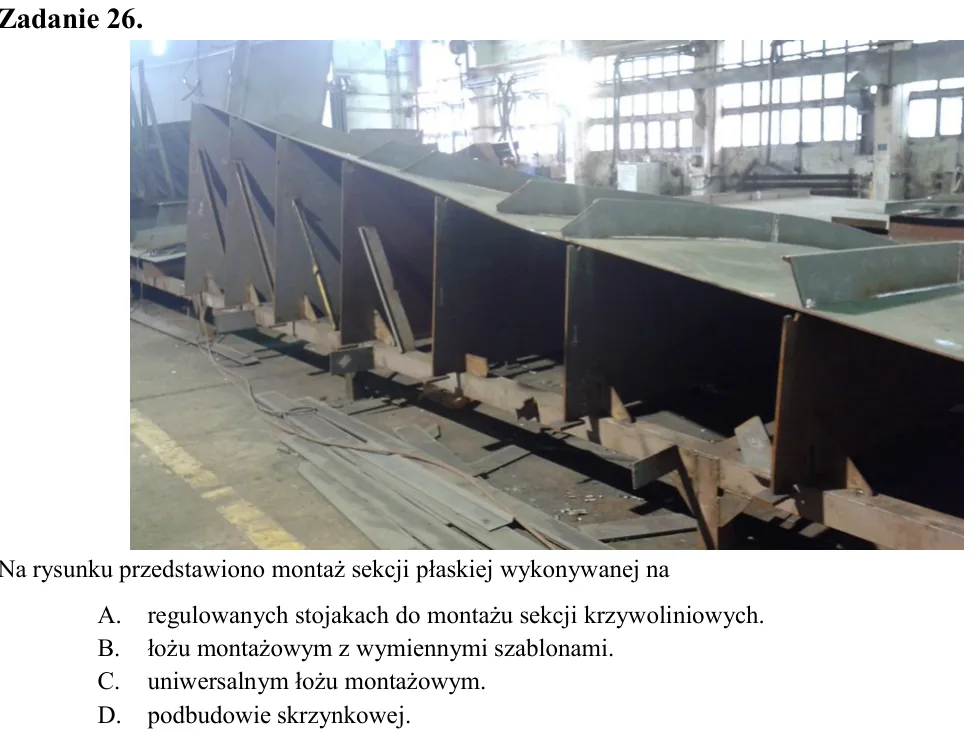

Zadanie 26. Na rysunku przedstawiono montaż sekcji płaskiej wykonywanej na A. regulowanych stojakach do montażu sekcji krzywoliniowych. B. łożu montażowym z wymiennymi szablonami. C. uniwersalnym łożu montażowym. D. podb

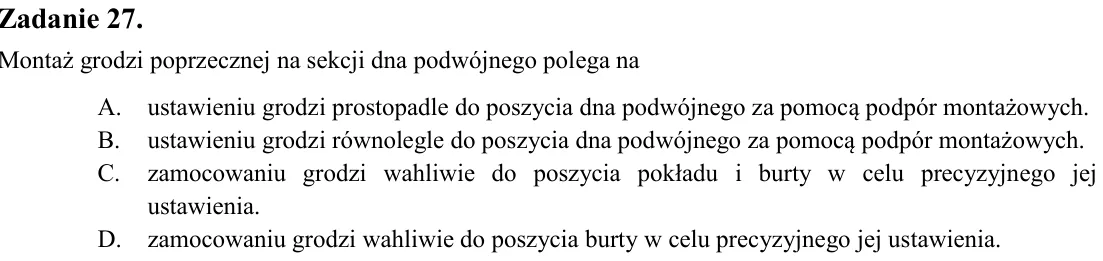

Zadanie 27. Montaż grodzi poprzecznej na sekcji dna podwójnego polega na A. ustawieniu grodzi prostopadle do poszycia dna podwójnego za pomocą podpór montażowych. B. ustawieniu grodzi równolegle do poszycia dna podwójneg

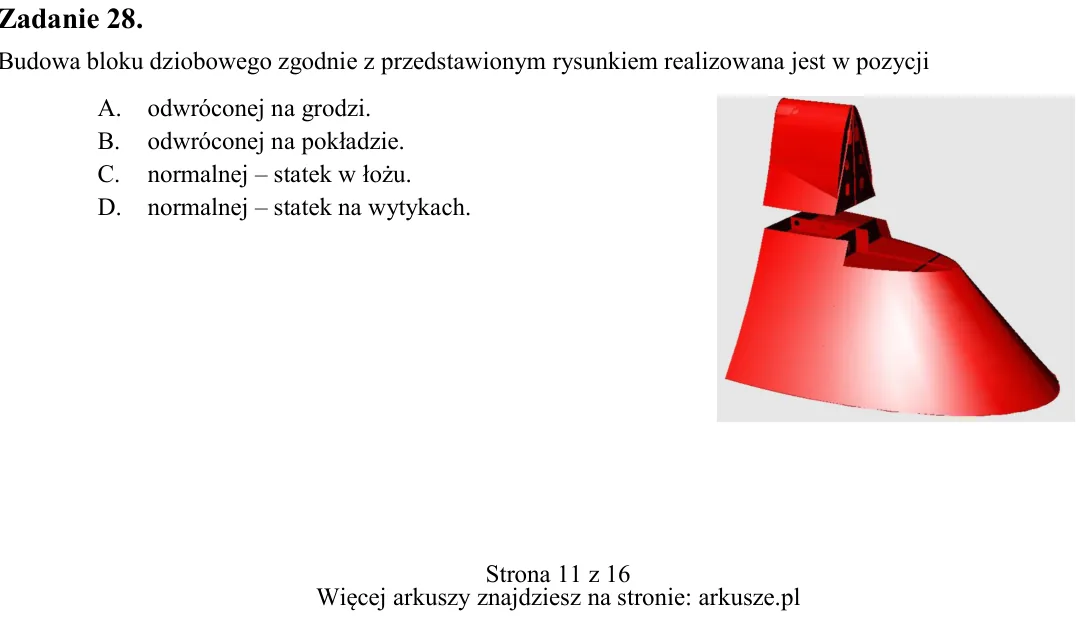

Zadanie 28. Budowa bloku dziobowego zgodnie z przedstawionym rysunkiem realizowana jest w pozycji A. odwróconej na grodzi. B. odwróconej na pokładzie. C. normalnej - statek w łożu. D. normalnej - statek na wytykach.

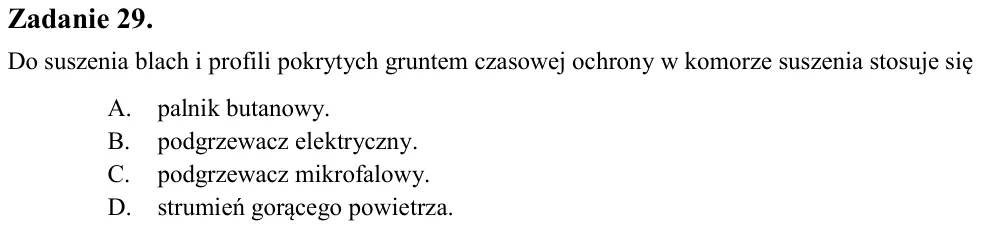

Zadanie 29. Do suszenia blach i profili pokrytych gruntem czasowej ochrony w komorze suszenia stosuje się A. palnik butanowy. B. podgrzewacz elektryczny. C. podgrzewacz mikrofalowy. D. strumień gorącego powietrza.

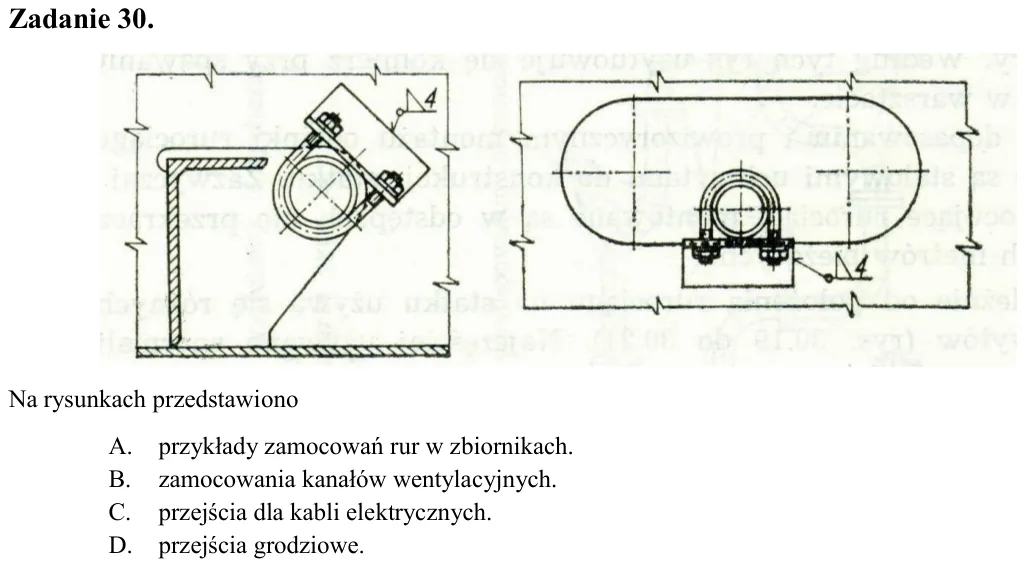

Zadanie 30. Na rysunkach przedstawiono A. przykłady zamocowań rur w zbiornikach. B. zamocowania kanałów wentylacyjnych. C. przejścia dla kabli elektrycznych. D. przejścia grodziowe.

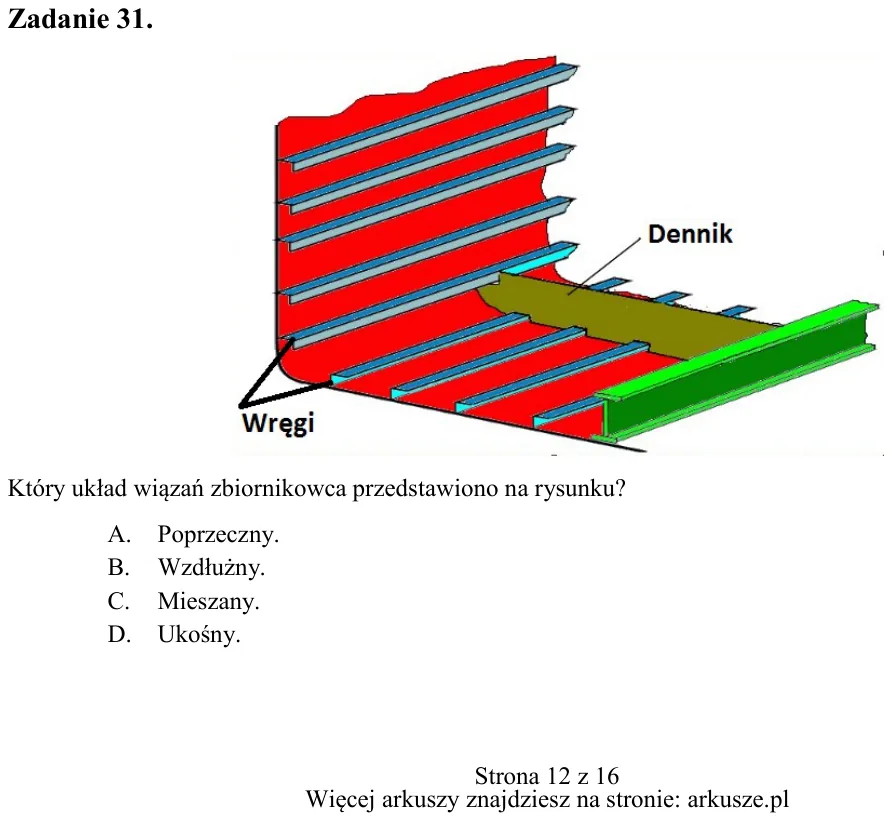

Zadanie 31. Który układ wiązań zbiornikowca przedstawiono na rysunku? A. Poprzeczny. B. Wzdłużny. C. Mieszany. D. Ukośny.

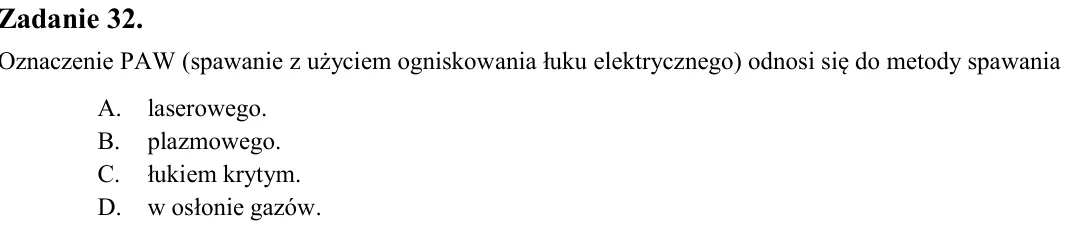

Zadanie 32. Oznaczenie PAW (spawanie z użyciem ogniskowania łuku elektrycznego) odnosi się do metody spawania A. laserowego. B. plazmowego. C. łukiem krytym. D. w osłonie gazów.

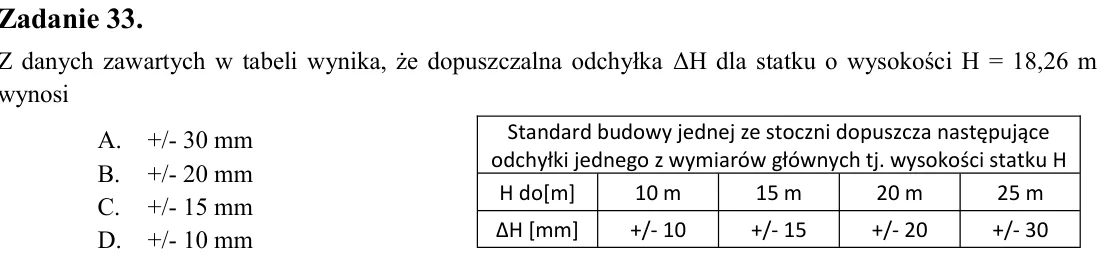

Zadanie 33. Z danych zawartych w tabeli wynika, że dopuszczalna odchyłka ΔH dla statku o wysokości H = 18,26 m wynosi A. +/- 30 mm B. +/- 20 mm C. +/- 15 mm D. +/- 10 mm

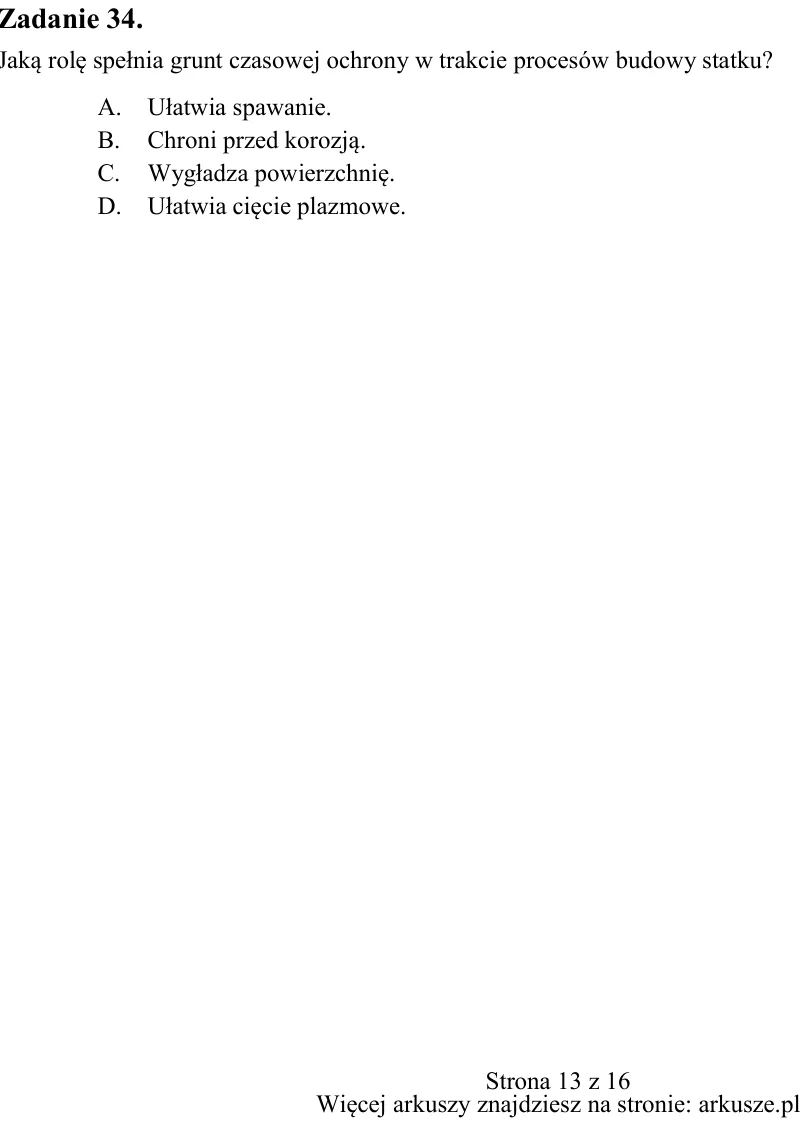

Zadanie 34. Jaką rolę spełnia grunt czasowej ochrony w trakcie procesów budowy statku? A. Ułatwia spawanie. B. Chroni przed korozją. C. Wygładza powierzchnię. D. Ułatwia cięcie plazmowe. Standard budowy jednej ze stoczni

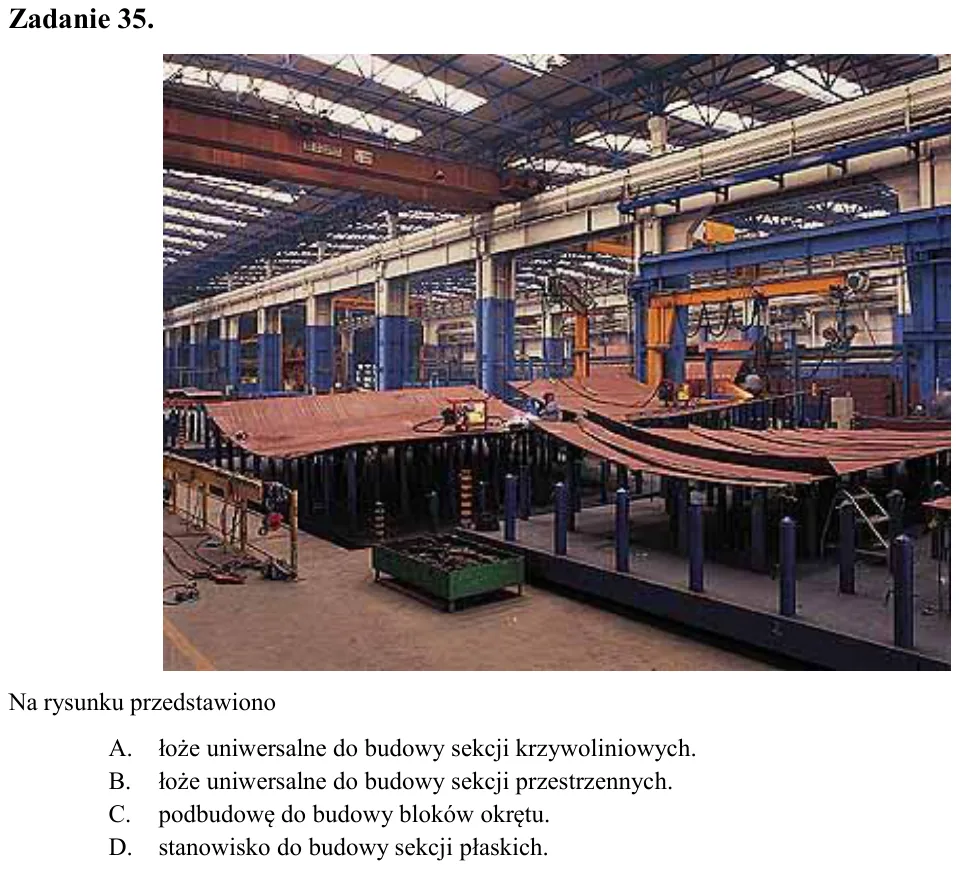

Zadanie 35. Na rysunku przedstawiono A. łoże uniwersalne do budowy sekcji krzywoliniowych. B. łoże uniwersalne do budowy sekcji przestrzennych. C. podbudowę do budowy bloków okrętu. D. stanowisko do budowy sekcji płaskic

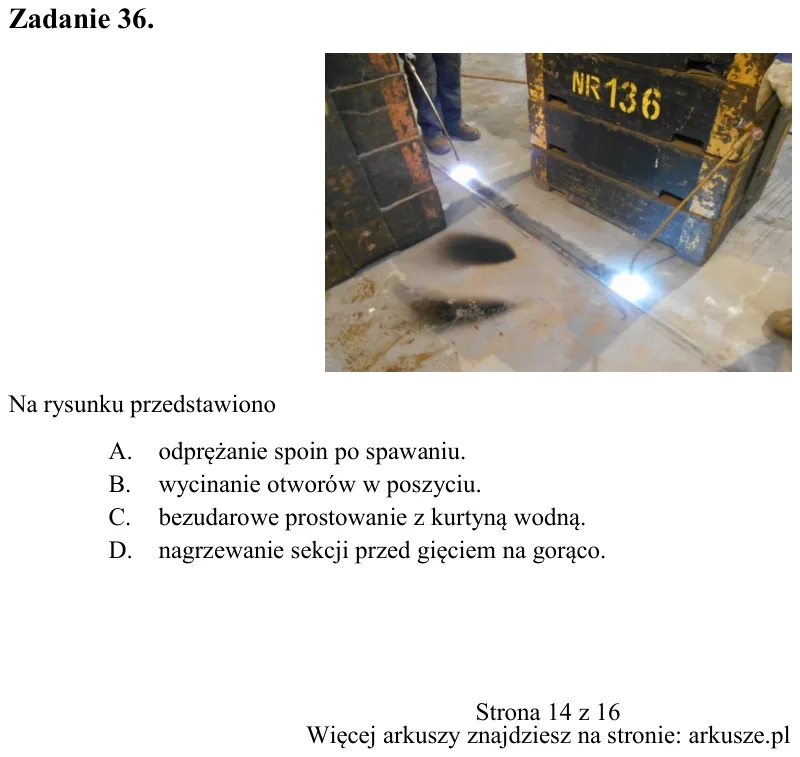

Zadanie 36. Na rysunku przedstawiono A. odprężanie spoin po spawaniu. B. wycinanie otworów w poszyciu. C. bezudarowe prostowanie z kurtyną wodną. D. nagrzewanie sekcji przed gięciem na gorąco.

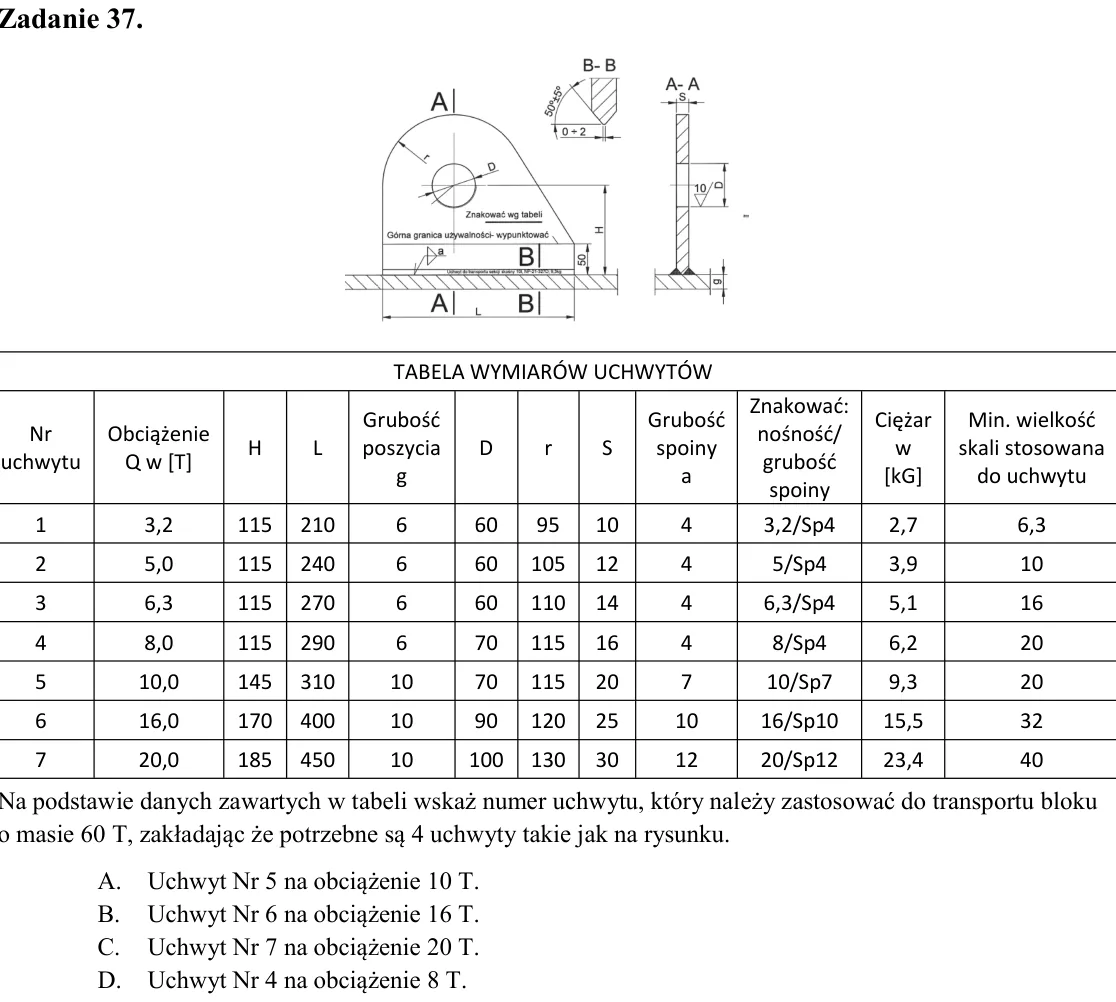

Zadanie 37. Na podstawie danych zawartych w tabeli wskaż numer uchwytu, który należy zastosować do transportu bloku o masie 60 T, zakładając że potrzebne są 4 uchwyty takie jak na rysunku. A. Uchwyt Nr 5 na obciążenie 10

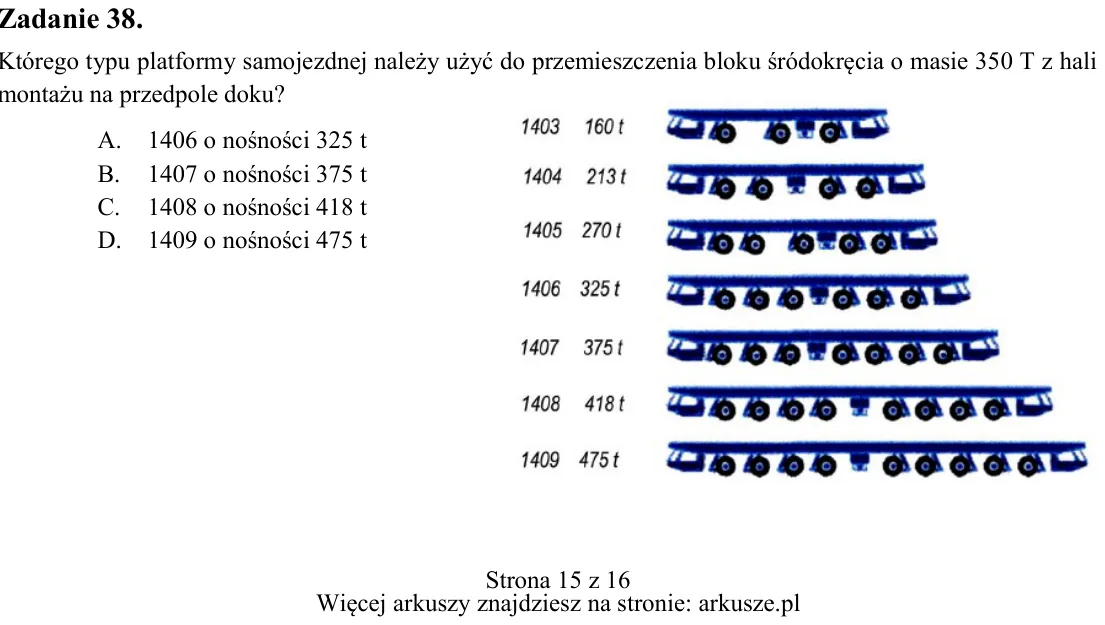

Zadanie 38. Którego typu platformy samojezdnej należy użyć do przemieszczenia bloku śródokręcia o masie 350 T z hali montażu na przedpole doku? A. 1406 o nośności 325 t B. 1407 o nośności 375 t C. 1408 o nośności 418 t D

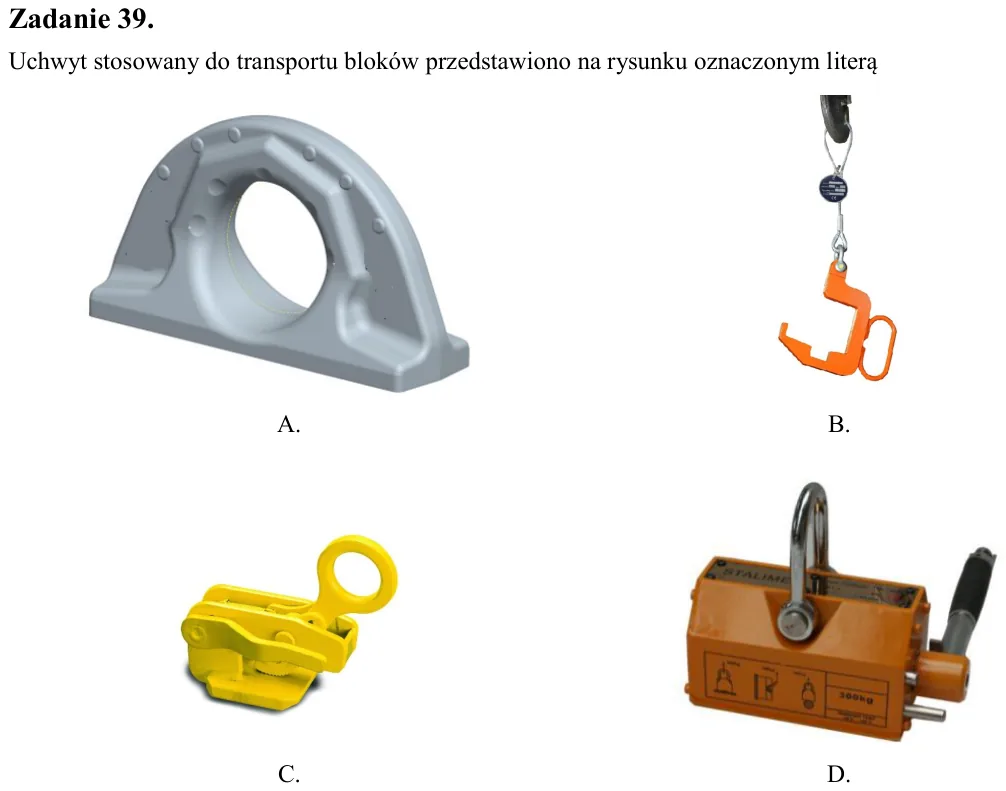

Zadanie 39. Uchwyt stosowany do transportu bloków przedstawiono na rysunku oznaczonym literą

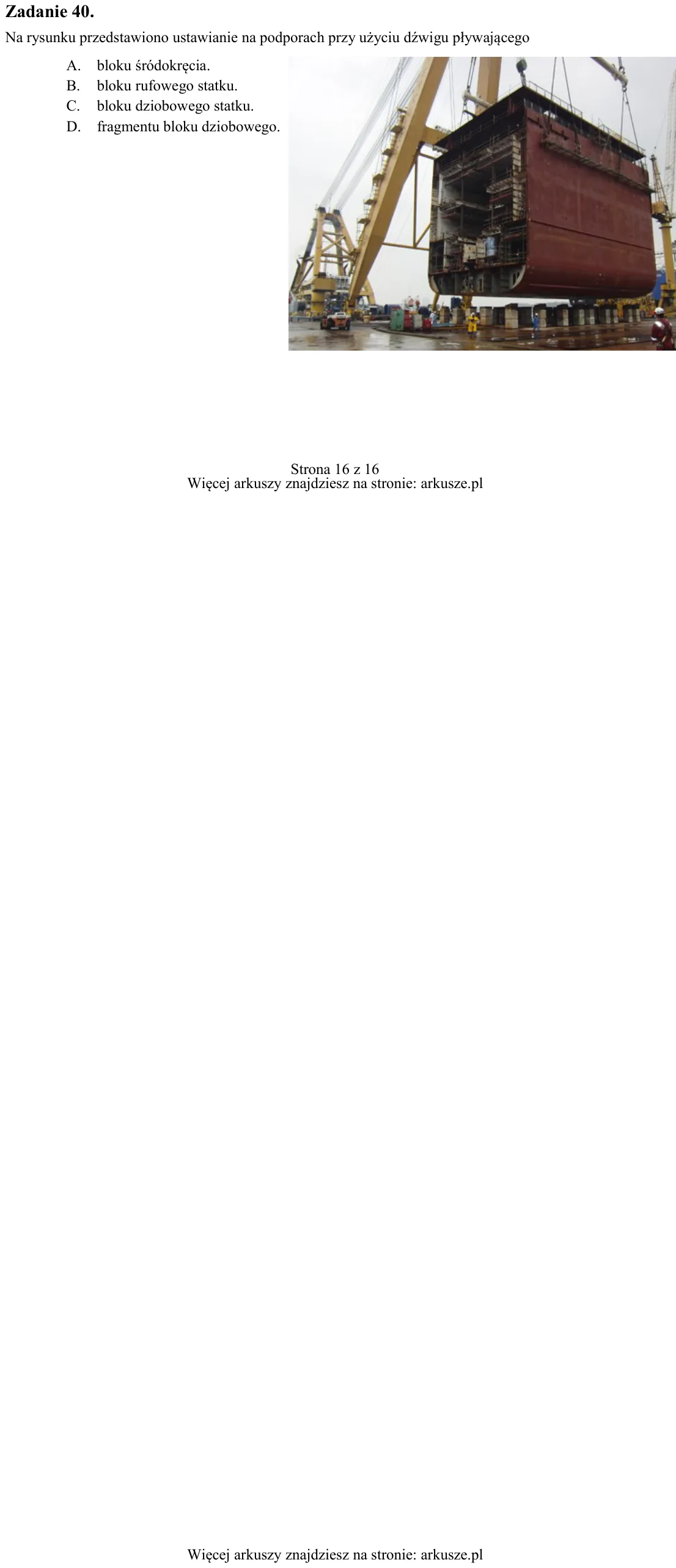

Zadanie 40. Na rysunku przedstawiono ustawianie na podporach przy użyciu dźwigu pływającego A. bloku śródokręcia. B. bloku rufowego statku. C. bloku dziobowego statku. D. fragmentu bloku dziobowego. A. B. C. D.
