M22 · Egzamin zawodowy · styczeń 2019

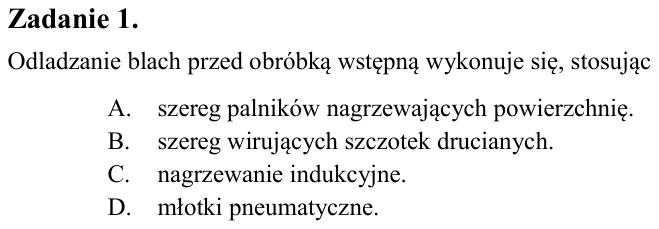

Zadanie 1. Odladzanie blach przed obróbką wstępną wykonuje się, stosując A. szereg palników nagrzewających powierzchnię. B. szereg wirujących szczotek drucianych. C. nagrzewanie indukcyjne. D. młotki pneumatyczne.

Zadanie 2. Parametrem nastawczym walcarki do prostowania blach jest A. kategoria stali. B. długość blachy. C. grubość blachy. D. temperatura blachy.

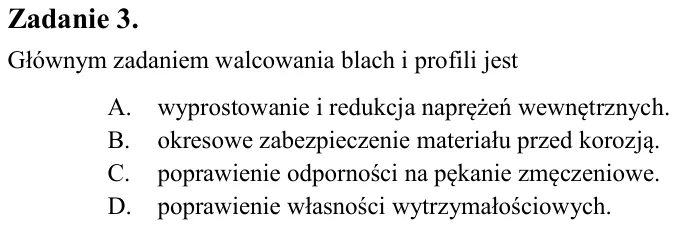

Zadanie 3. Głównym zadaniem walcowania blach i profili jest A. wyprostowanie i redukcja naprężeń wewnętrznych. B. okresowe zabezpieczenie materiału przed korozją. C. poprawienie odporności na pękanie zmęczeniowe. D. popr

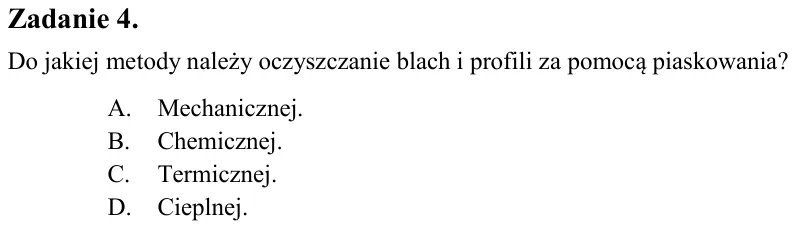

Zadanie 4. Do jakiej metody należy oczyszczanie blach i profili za pomocą piaskowania? A. Mechanicznej. B. Chemicznej. C. Termicznej. D. Cieplnej.

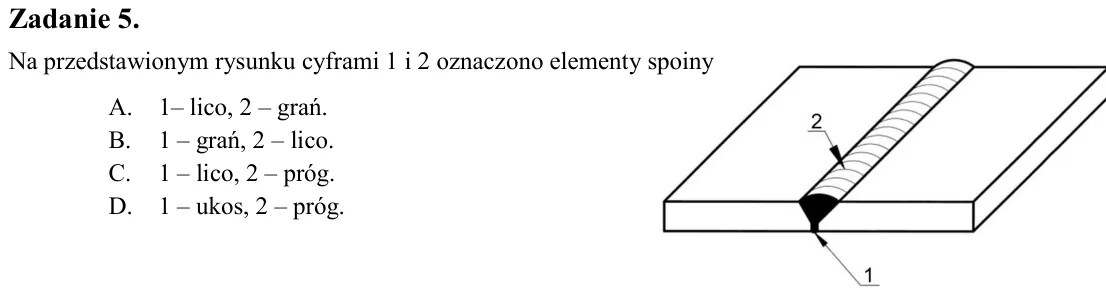

Zadanie 5. Na przedstawionym rysunku cyframi 1 i 2 oznaczono elementy spoiny A. 1- lico, 2 - grań. B. 1 - grań, 2 - lico. C. 1 - lico, 2 - próg. D. 1 - ukos, 2 - próg.

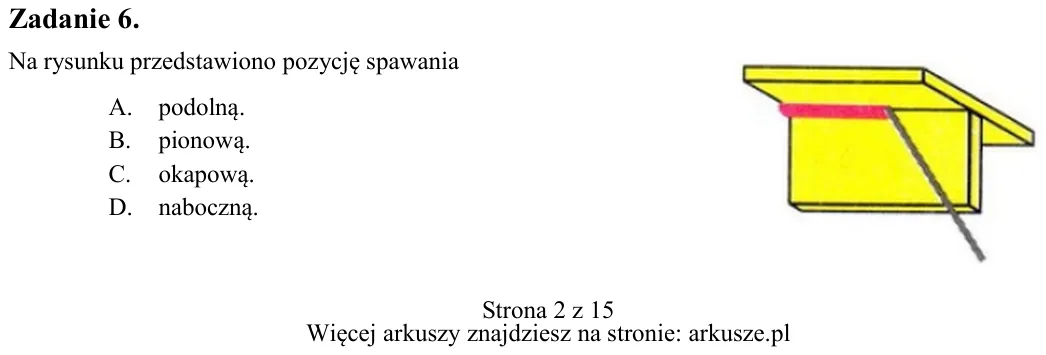

Zadanie 6. Na rysunku przedstawiono pozycję spawania A. podolną. B. pionową. C. okapową. D. naboczną.

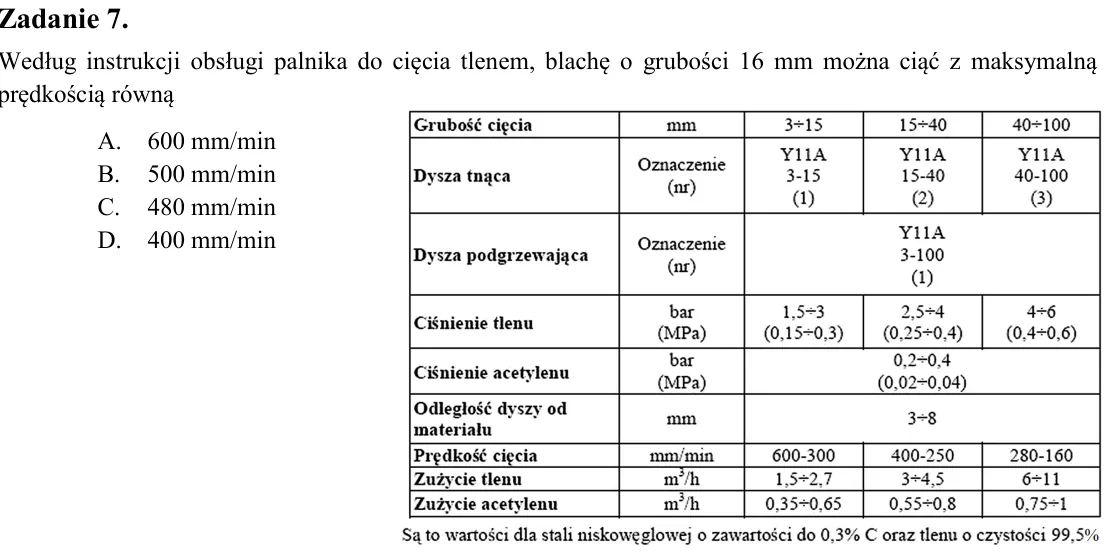

Zadanie 7. Według instrukcji obsługi palnika do cięcia tlenem, blachę o grubości 16 mm można ciąć z maksymalną prędkością równą A. 600 mm/min B. 500 mm/min C. 480 mm/min D. 400 mm/min

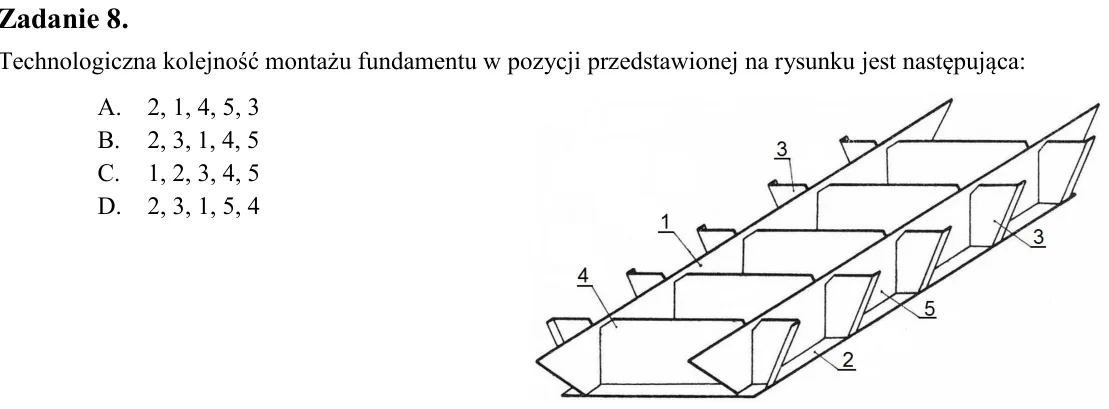

Zadanie 8. Technologiczna kolejność montażu fundamentu w pozycji przedstawionej na rysunku jest następująca: A. 2, 1, 4, 5, 3 B. 2, 3, 1, 4, 5 C. 1, 2, 3, 4, 5 D. 2, 3, 1, 5, 4

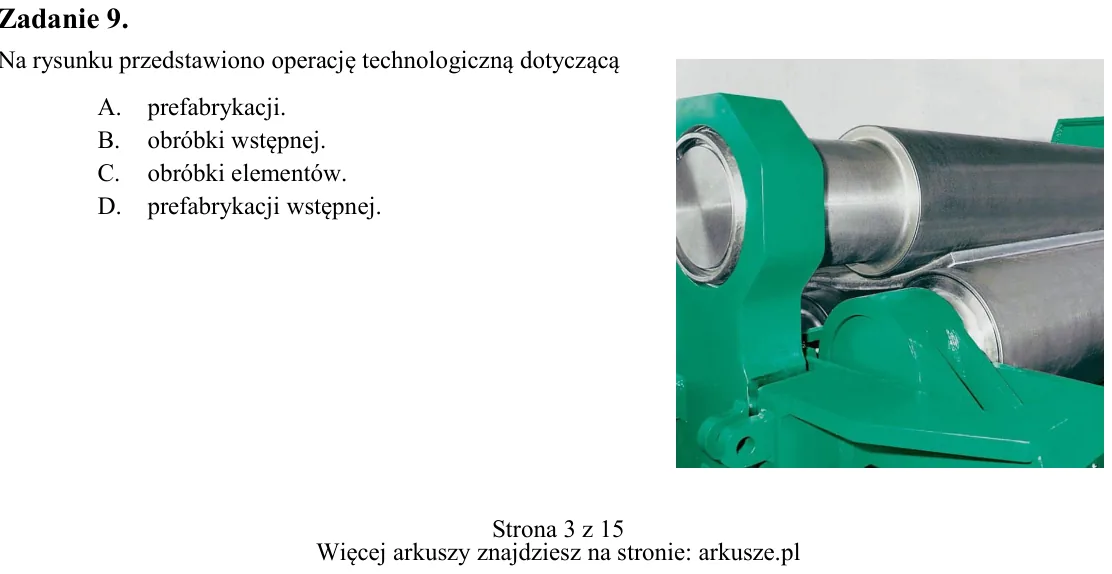

Zadanie 9. Na rysunku przedstawiono operację technologiczną dotyczącą A. prefabrykacji. B. obróbki wstępnej. C. obróbki elementów. D. prefabrykacji wstępnej.

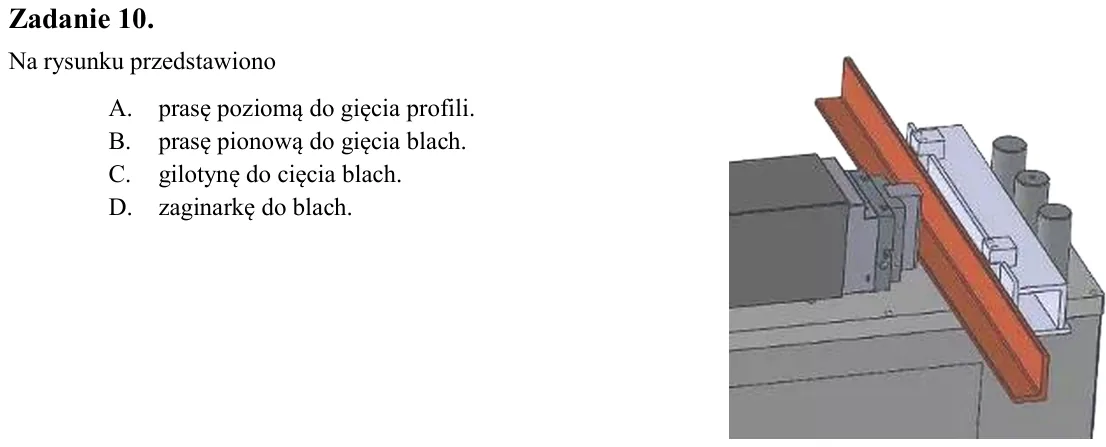

Zadanie 10. Na rysunku przedstawiono A. prasę poziomą do gięcia profili. B. prasę pionową do gięcia blach. C. gilotynę do cięcia blach. D. zaginarkę do blach.

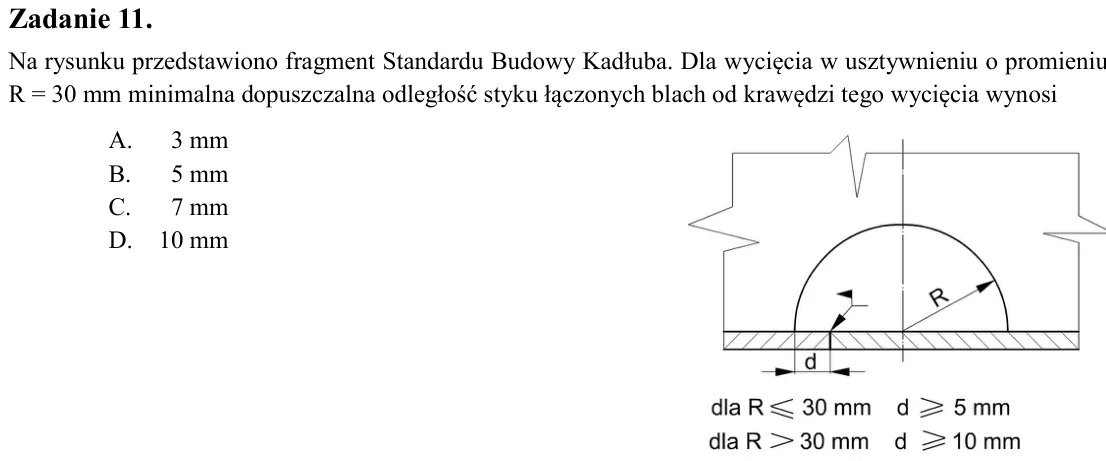

Zadanie 11. Na rysunku przedstawiono fragment Standardu Budowy Kadłuba. Dla wycięcia w usztywnieniu o promieniu R = 30 mm minimalna dopuszczalna odległość styku łączonych blach od krawędzi tego wycięcia wynosi A. 3 mm B.

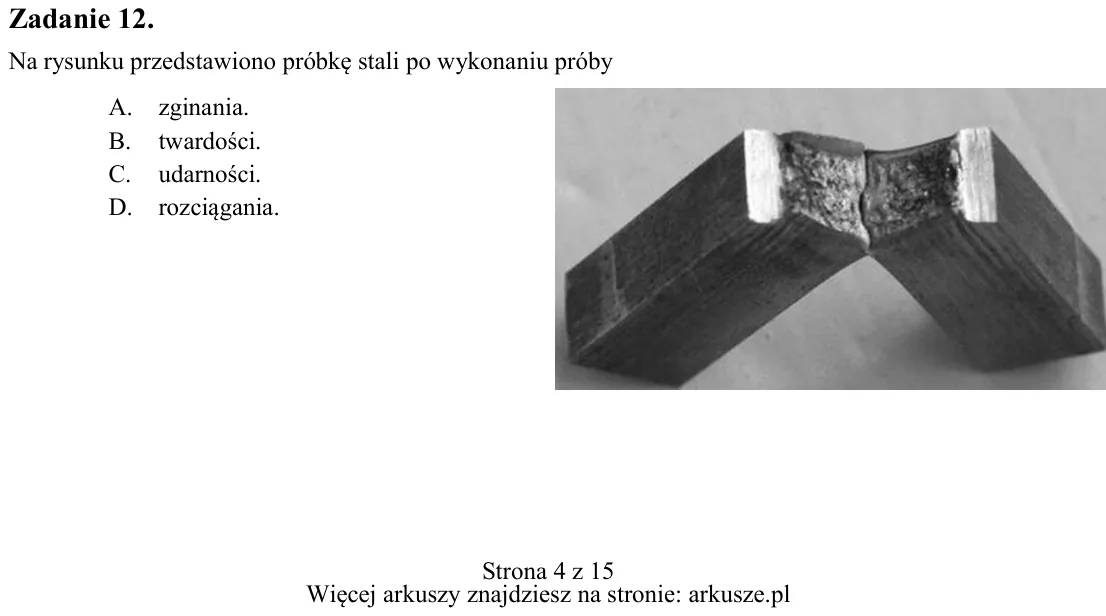

Zadanie 12. Na rysunku przedstawiono próbkę stali po wykonaniu próby A. zginania. B. twardości. C. udarności. D. rozciągania.

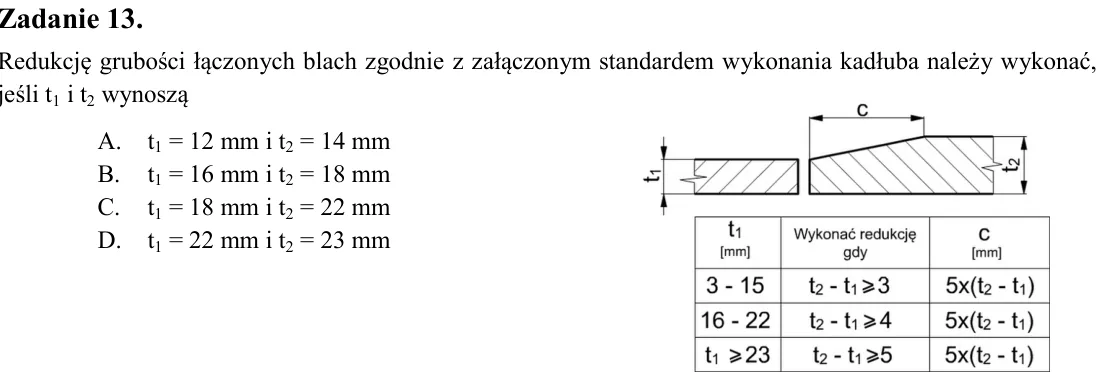

Zadanie 13. Redukcję grubości łączonych blach zgodnie z załączonym standardem wykonania kadłuba należy wykonać, jeśli t1 i t2 wynoszą A. t1 = 12 mm i t2 = 14 mm B. t1 = 16 mm i t2 = 18 mm C. t1 = 18 mm i t2 = 22 mm D. t1

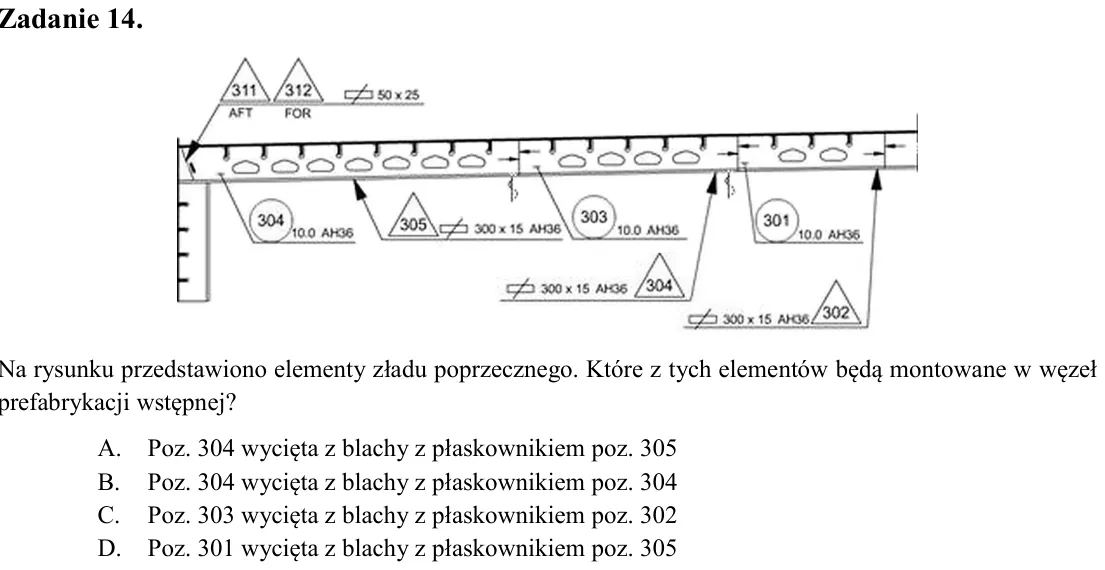

Zadanie 14. Na rysunku przedstawiono elementy zładu poprzecznego. Które z tych elementów będą montowane w węzeł prefabrykacji wstępnej? A. Poz. 304 wycięta z blachy z płaskownikiem poz. 305 B. Poz. 304 wycięta z blachy z

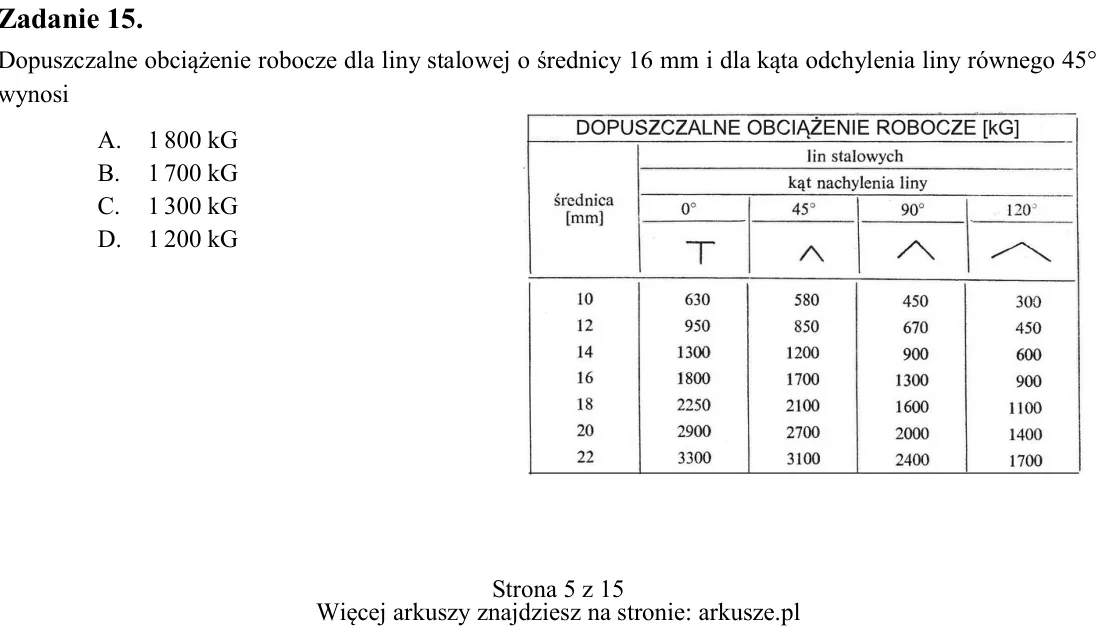

Zadanie 15. Dopuszczalne obciążenie robocze dla liny stalowej o średnicy 16 mm i dla kąta odchylenia liny równego 45° wynosi A. 1 800 kG B. 1 700 kG C. 1 300 kG D. 1 200 kG

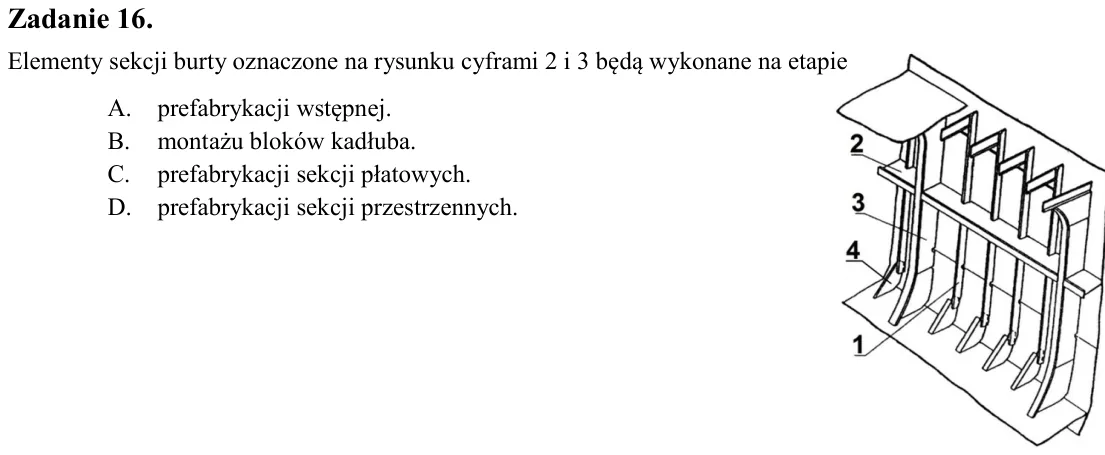

Zadanie 16. Elementy sekcji burty oznaczone na rysunku cyframi 2 i 3 będą wykonane na etapie A. prefabrykacji wstępnej. B. montażu bloków kadłuba. C. prefabrykacji sekcji płatowych. D. prefabrykacji sekcji przestrzennych

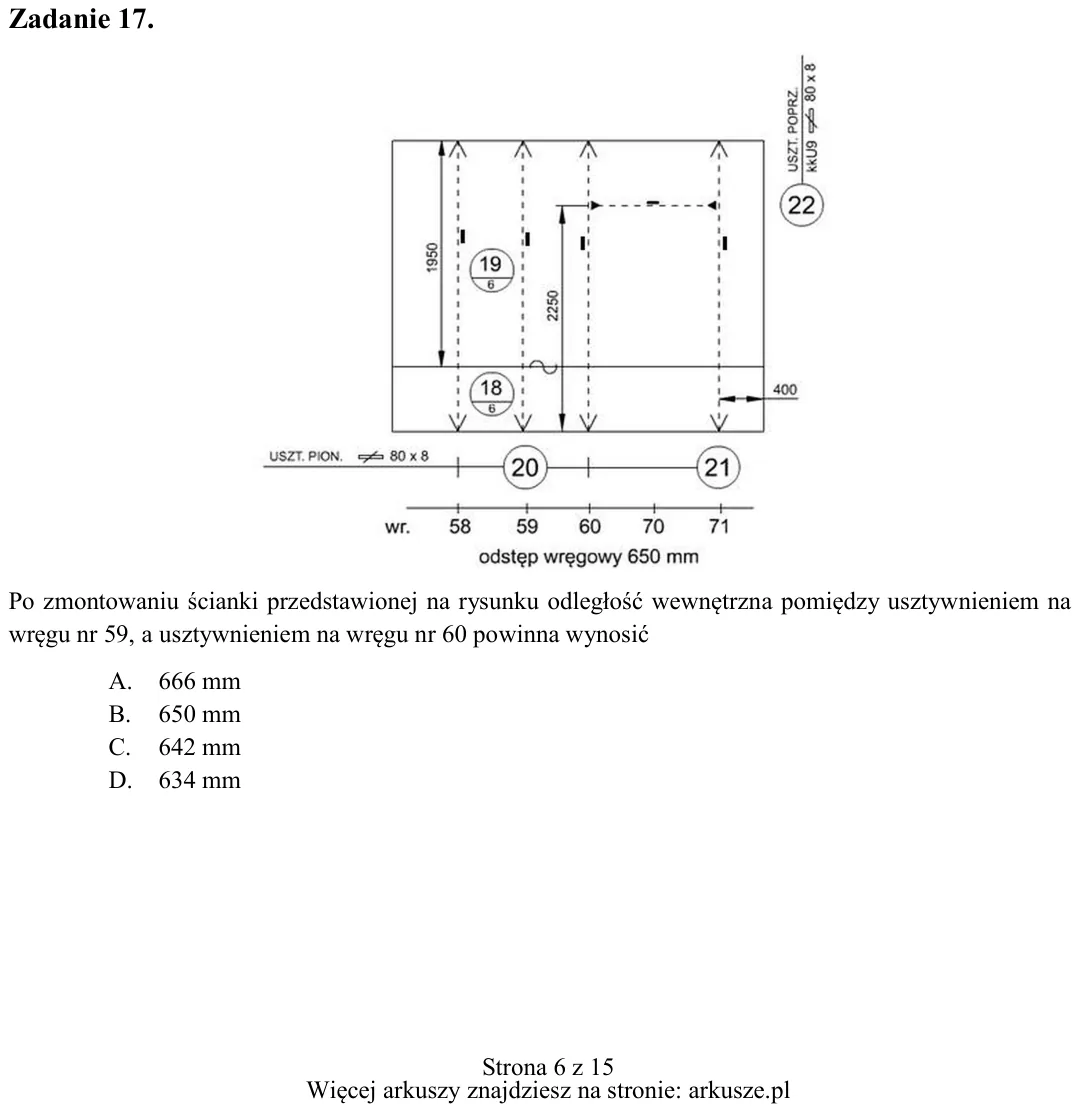

Zadanie 17. Po zmontowaniu ścianki przedstawionej na rysunku odległość wewnętrzna pomiędzy usztywnieniem na wręgu nr 59, a usztywnieniem na wręgu nr 60 powinna wynosić A. 666 mm B. 650 mm C. 642 mm D. 634 mm

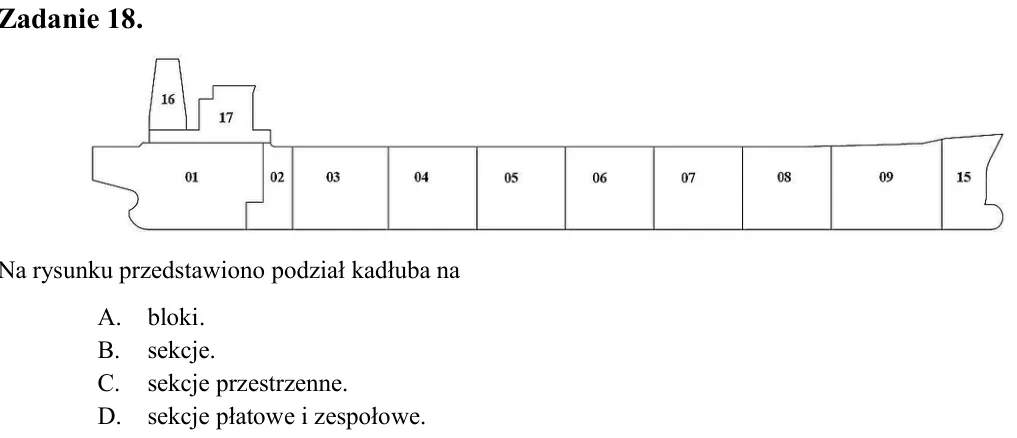

Zadanie 18. Na rysunku przedstawiono podział kadłuba na A. bloki. B. sekcje. C. sekcje przestrzenne. D. sekcje płatowe i zespołowe.

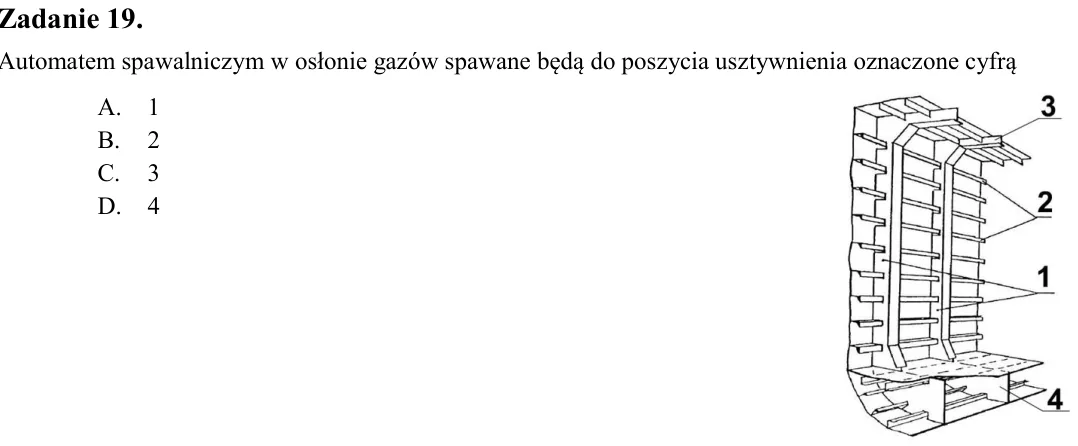

Zadanie 19. Automatem spawalniczym w osłonie gazów spawane będą do poszycia usztywnienia oznaczone cyfrą A. 1 B. 2 C. 3 D. 4

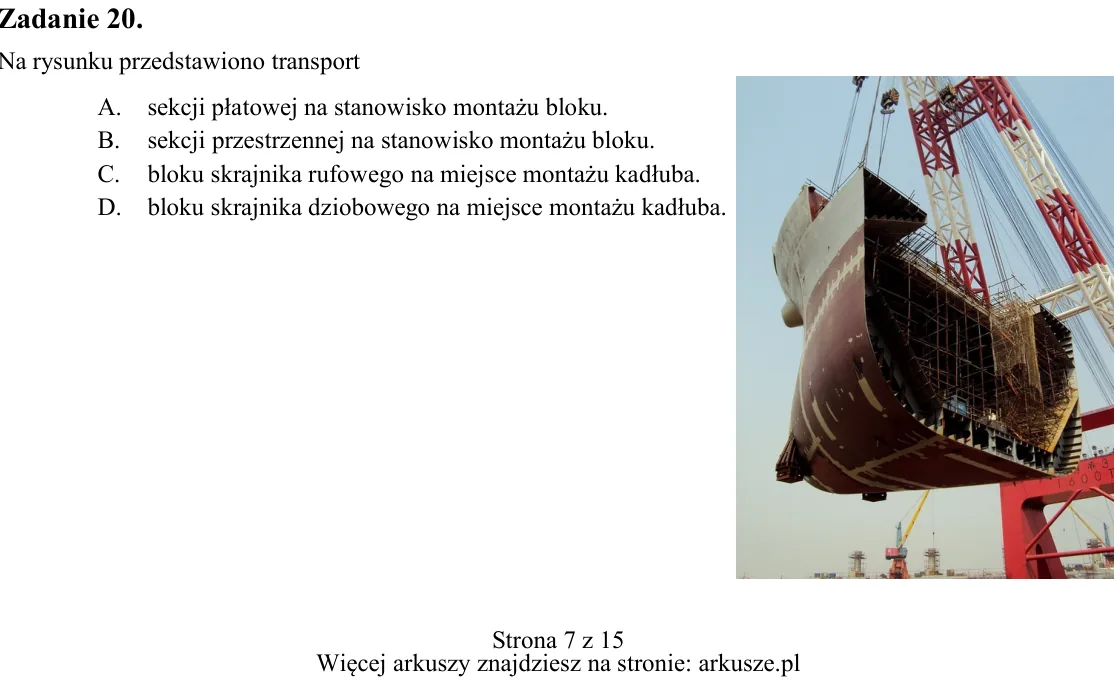

Zadanie 20. Na rysunku przedstawiono transport A. sekcji płatowej na stanowisko montażu bloku. B. sekcji przestrzennej na stanowisko montażu bloku. C. bloku skrajnika rufowego na miejsce montażu kadłuba. D. bloku skrajni

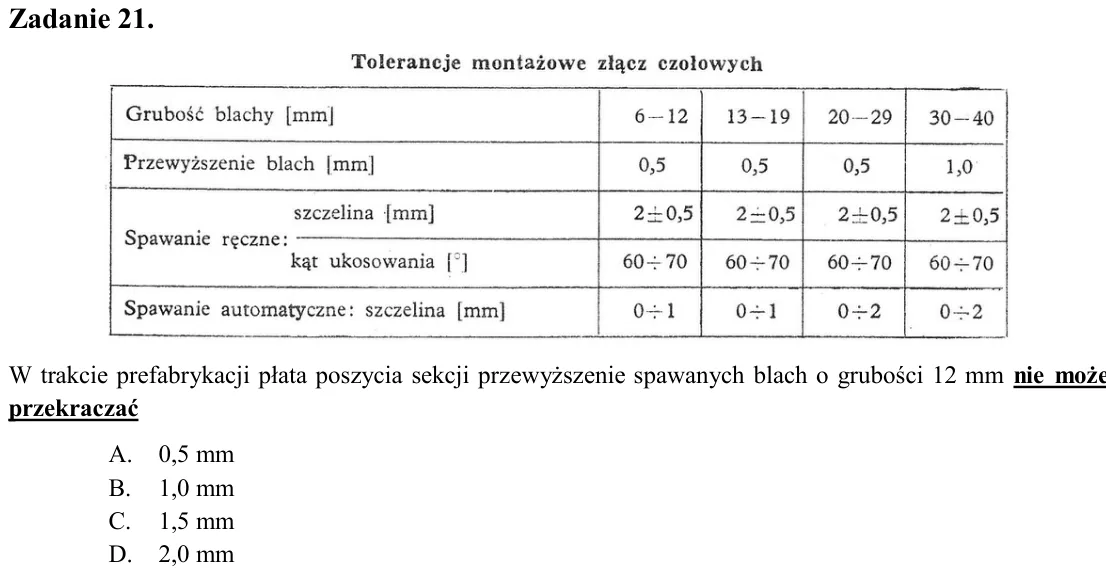

Zadanie 21. W trakcie prefabrykacji płata poszycia sekcji przewyższenie spawanych blach o grubości 12 mm nie może przekraczać A. 0,5 mm B. 1,0 mm C. 1,5 mm D. 2,0 mm

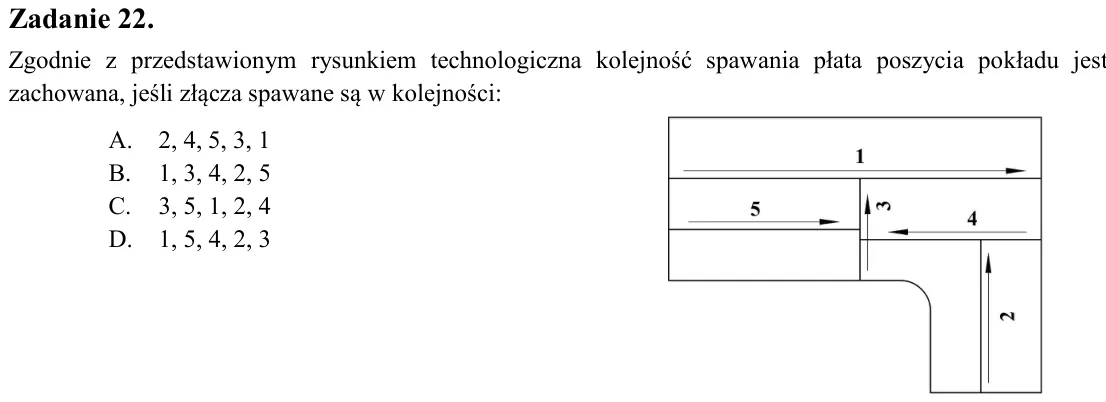

Zadanie 22. Zgodnie z przedstawionym rysunkiem technologiczna kolejność spawania płata poszycia pokładu jest zachowana, jeśli złącza spawane są w kolejności: A. 2, 4, 5, 3, 1 B. 1, 3, 4, 2, 5 C. 3, 5, 1, 2, 4 D. 1, 5, 4,

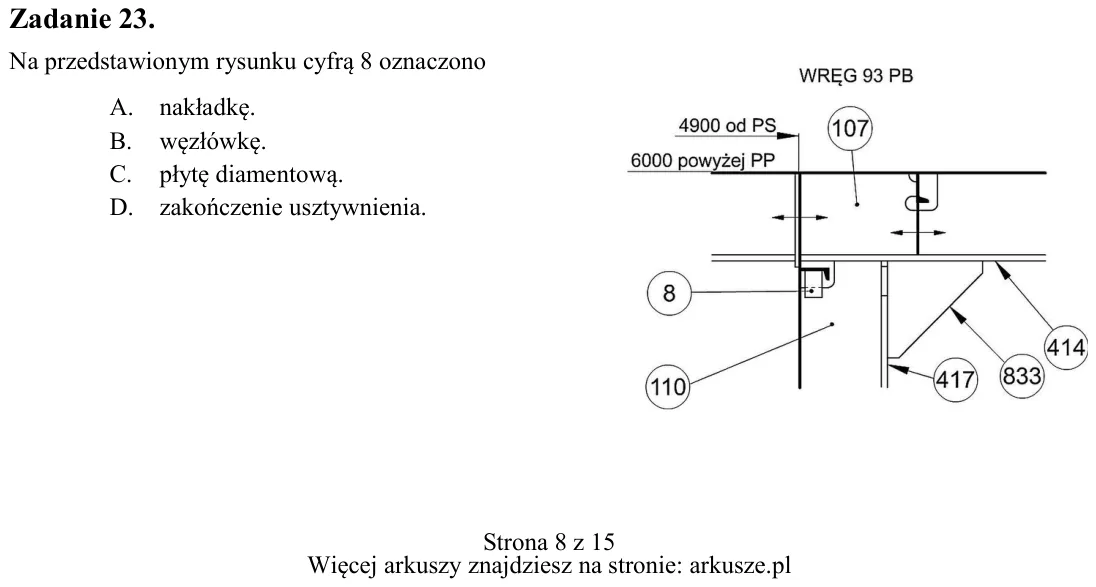

Zadanie 23. Na przedstawionym rysunku cyfrą 8 oznaczono A. nakładkę. B. węzłówkę. C. płytę diamentową. D. zakończenie usztywnienia.

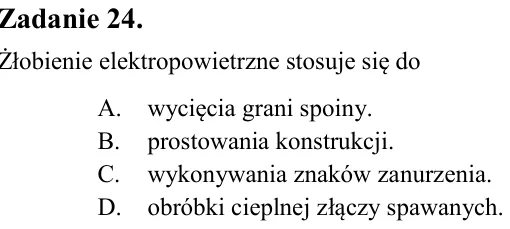

Zadanie 24. Żłobienie elektropowietrzne stosuje się do A. wycięcia grani spoiny. B. prostowania konstrukcji. C. wykonywania znaków zanurzenia. D. obróbki cieplnej złączy spawanych.

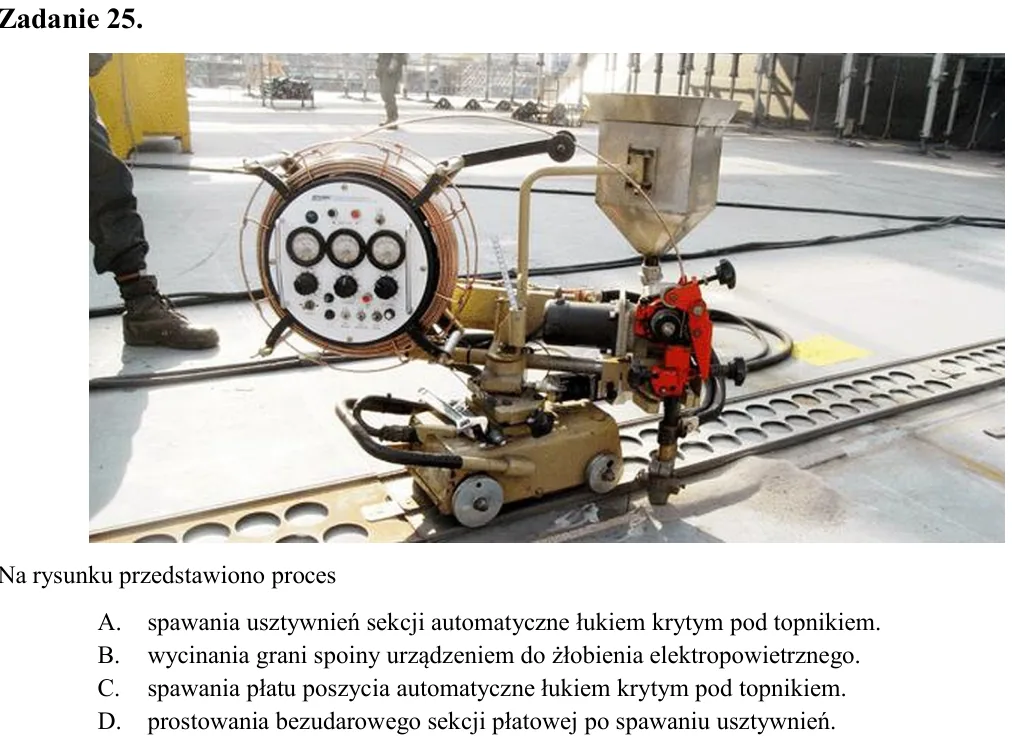

Zadanie 25. Na rysunku przedstawiono proces A. spawania usztywnień sekcji automatyczne łukiem krytym pod topnikiem. B. wycinania grani spoiny urządzeniem do żłobienia elektropowietrznego. C. spawania płatu poszycia autom

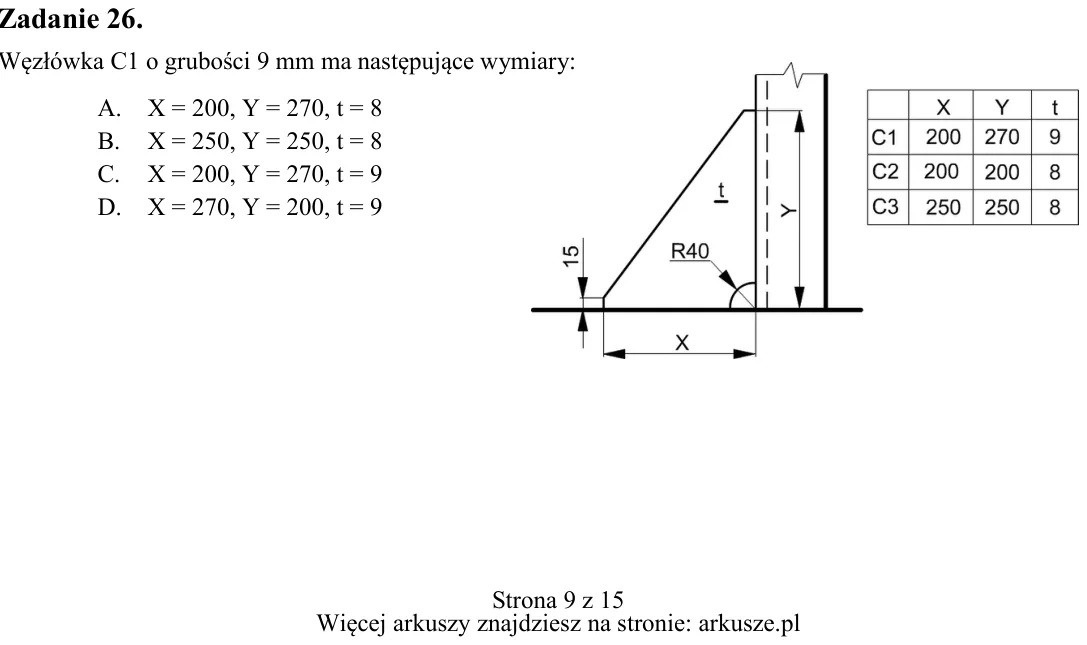

Zadanie 26. Węzłówka C1 o grubości 9 mm ma następujące wymiary: A. X = 200, Y = 270, t = 8 B. X = 250, Y = 250, t = 8 C. X = 200, Y = 270, t = 9 D. X = 270, Y = 200, t = 9

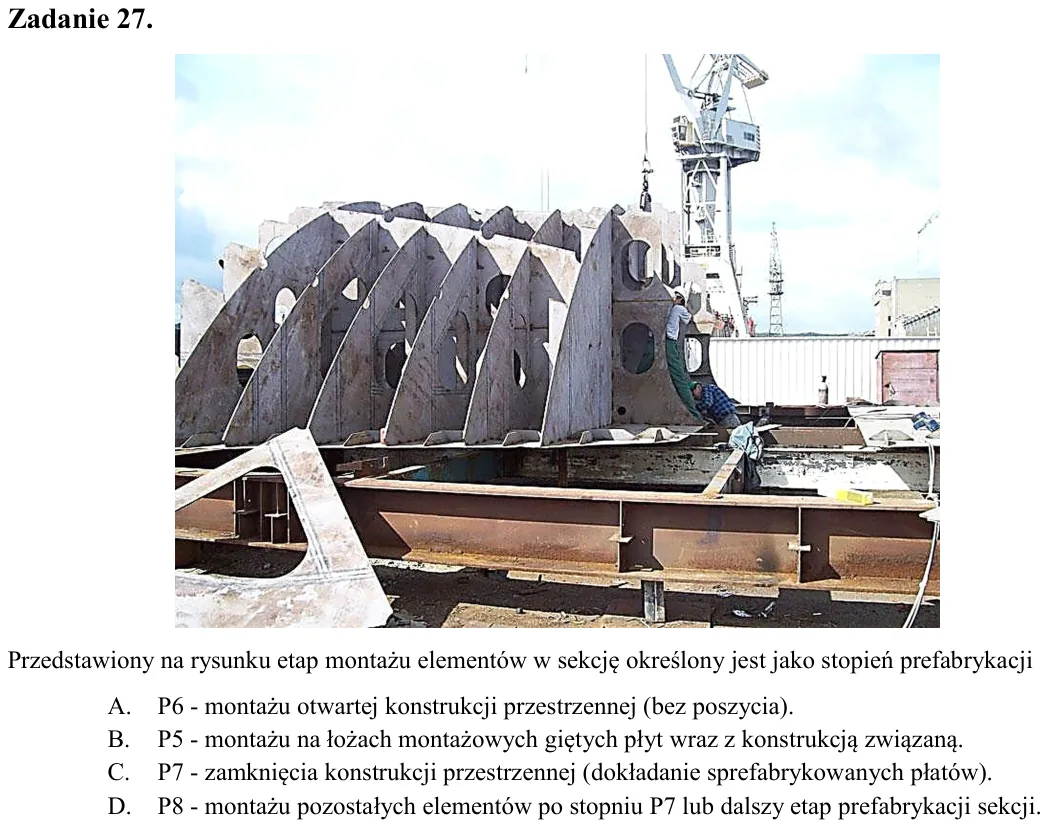

Zadanie 27. Przedstawiony na rysunku etap montażu elementów w sekcję określony jest jako stopień prefabrykacji A. P6 - montażu otwartej konstrukcji przestrzennej (bez poszycia). B. P5 - montażu na łożach montażowych gięt

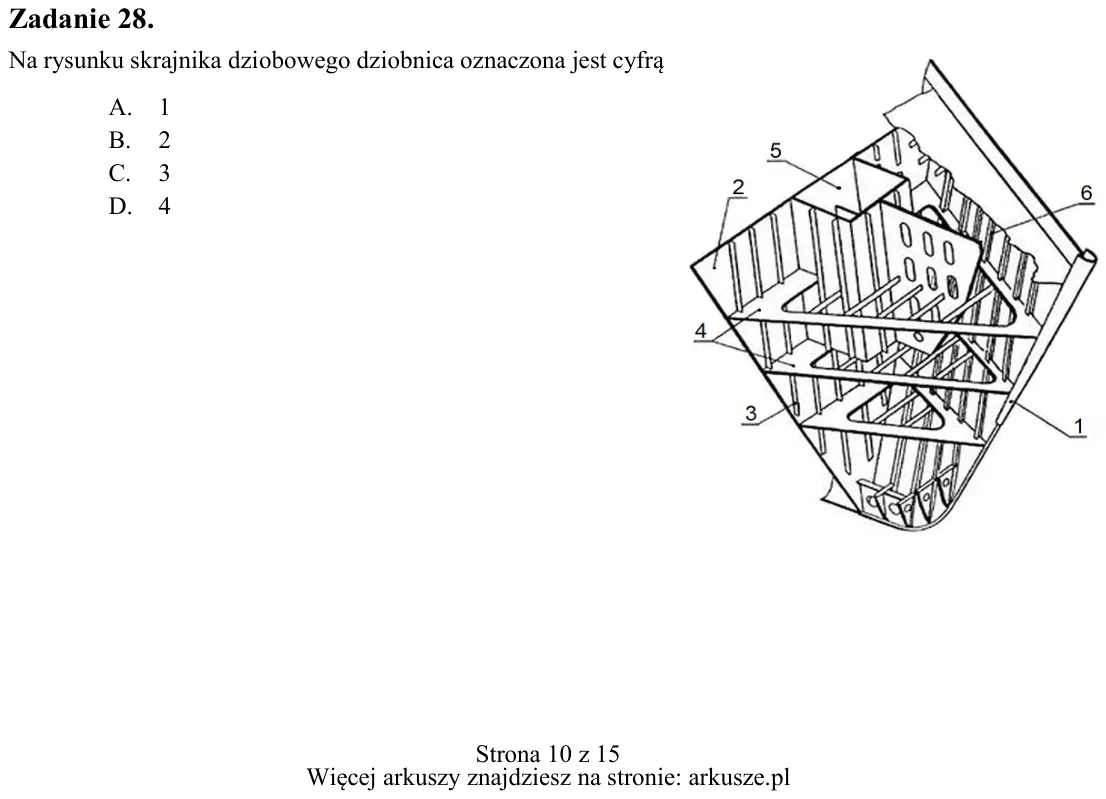

Zadanie 28. Na rysunku skrajnika dziobowego dziobnica oznaczona jest cyfrą A. 1 B. 2 C. 3 D. 4

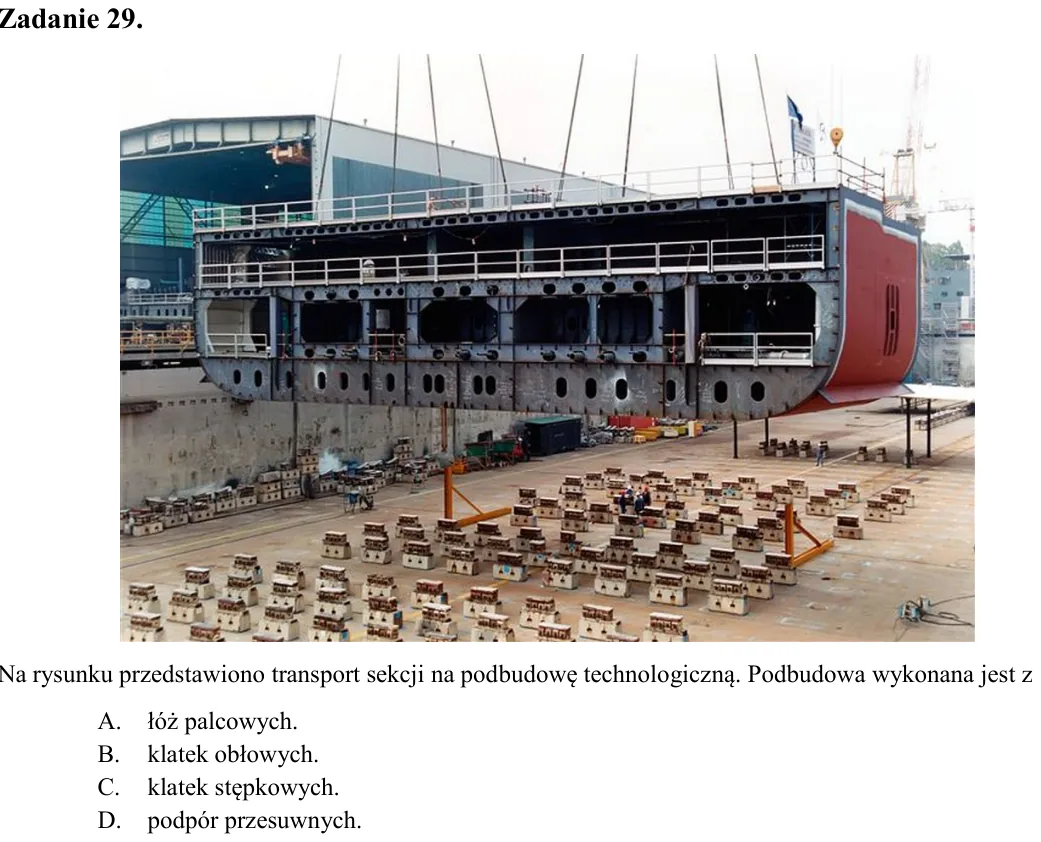

Zadanie 29. Na rysunku przedstawiono transport sekcji na podbudowę technologiczną. Podbudowa wykonana jest z A. łóż palcowych. B. klatek obłowych. C. klatek stępkowych. D. podpór przesuwnych.

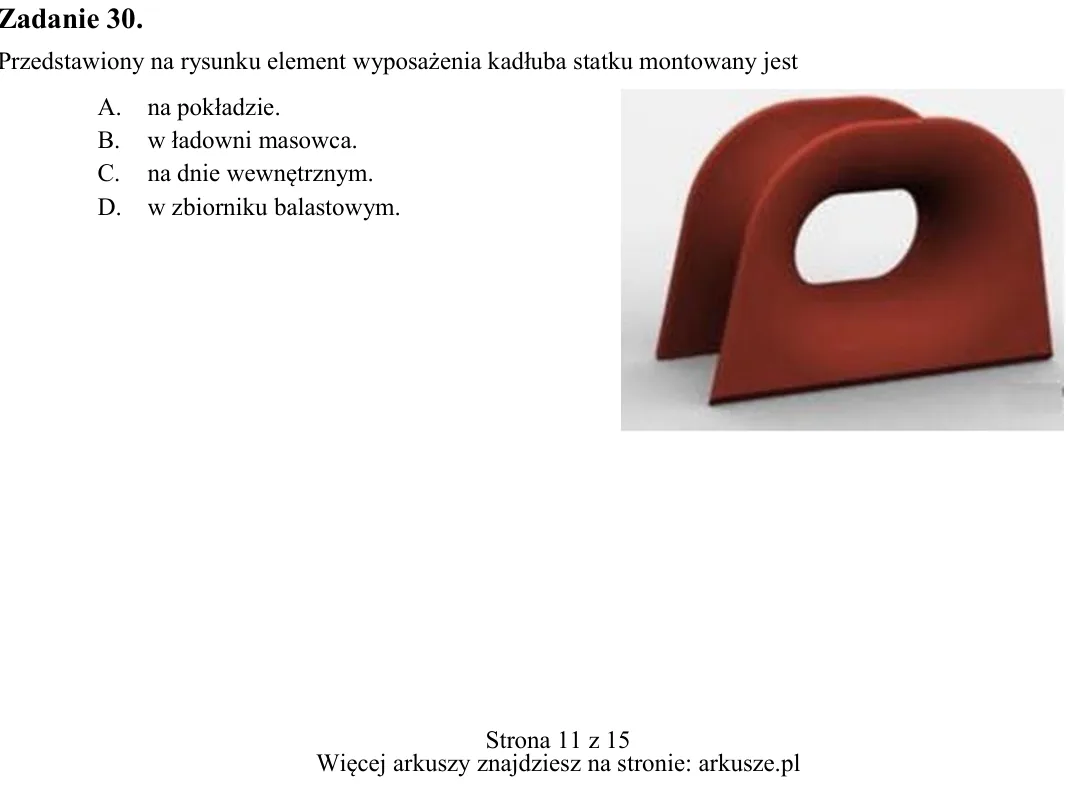

Zadanie 30. Przedstawiony na rysunku element wyposażenia kadłuba statku montowany jest A. na pokładzie. B. w ładowni masowca. C. na dnie wewnętrznym. D. w zbiorniku balastowym.

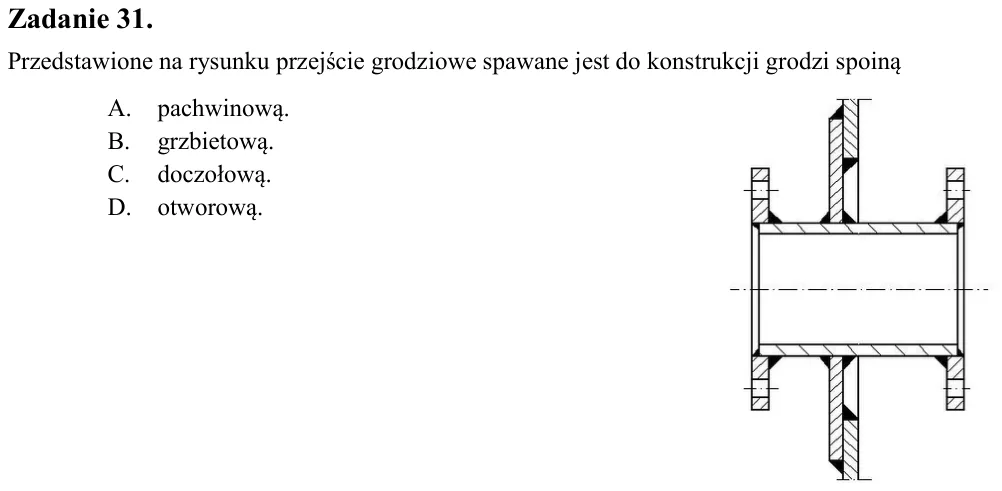

Zadanie 31. Przedstawione na rysunku przejście grodziowe spawane jest do konstrukcji grodzi spoiną A. pachwinową. B. grzbietową. C. doczołową. D. otworową.

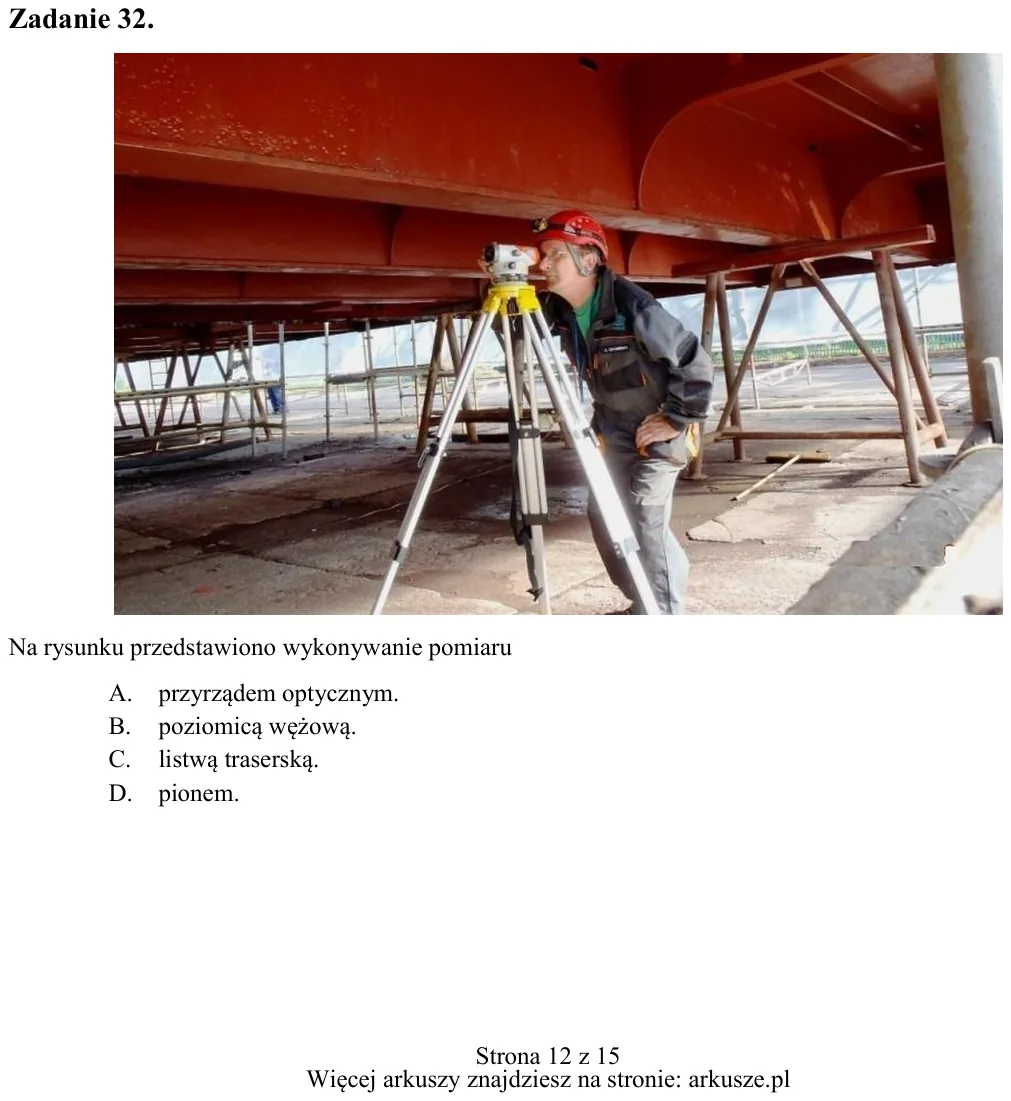

Zadanie 32. Na rysunku przedstawiono wykonywanie pomiaru A. przyrządem optycznym. B. poziomicą wężową. C. listwą traserską. D. pionem.

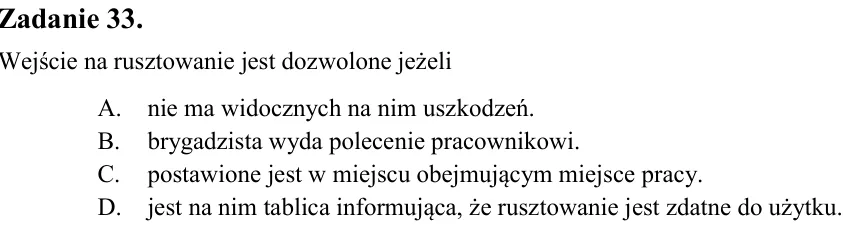

Zadanie 33. Wejście na rusztowanie jest dozwolone jeżeli A. nie ma widocznych na nim uszkodzeń. B. brygadzista wyda polecenie pracownikowi. C. postawione jest w miejscu obejmującym miejsce pracy. D. jest na nim tablica i

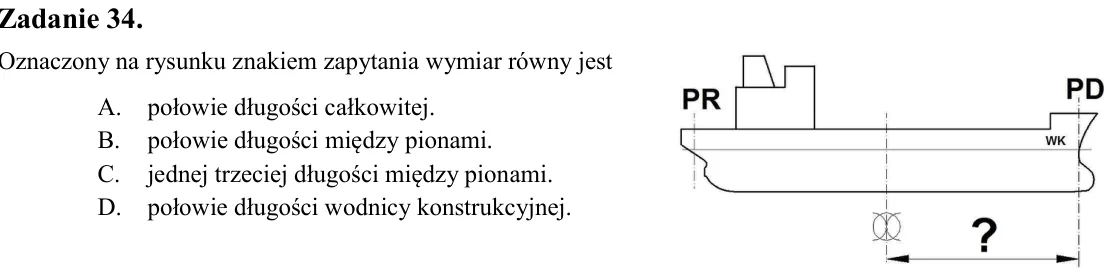

Zadanie 34. Oznaczony na rysunku znakiem zapytania wymiar równy jest A. połowie długości całkowitej. B. połowie długości między pionami. C. jednej trzeciej długości między pionami. D. połowie długości wodnicy konstrukcyj

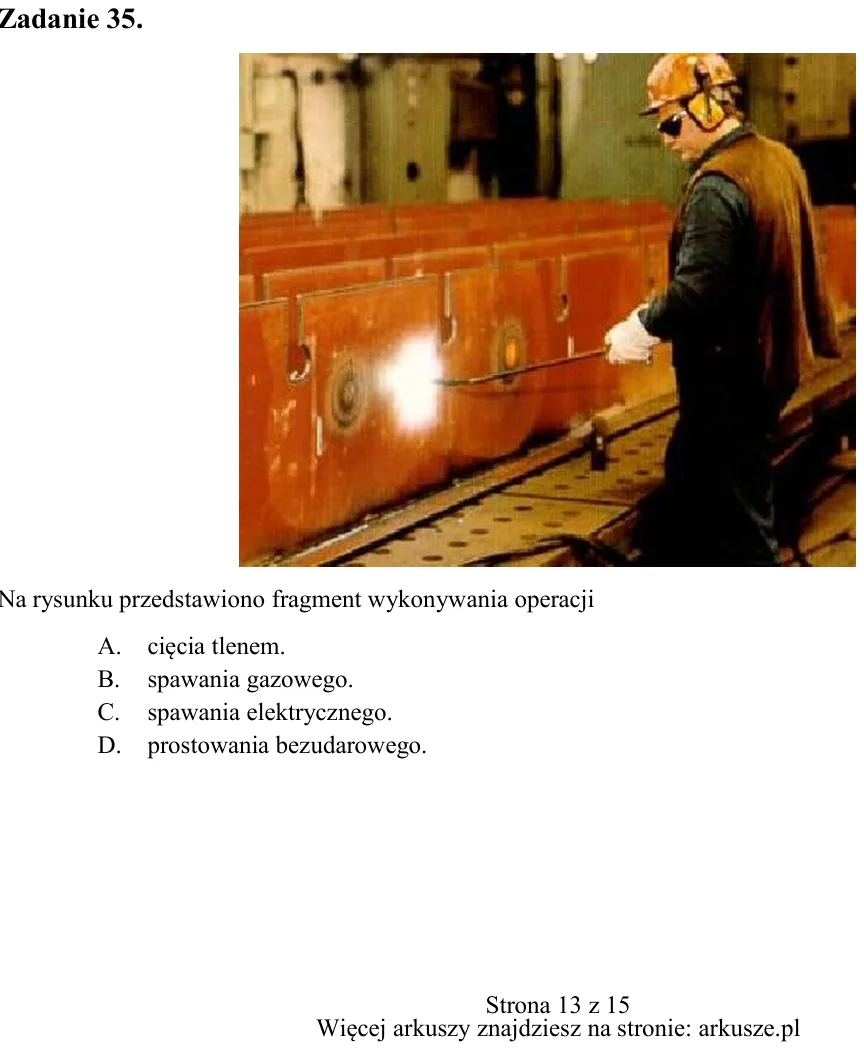

Zadanie 35. Na rysunku przedstawiono fragment wykonywania operacji A. cięcia tlenem. B. spawania gazowego. C. spawania elektrycznego. D. prostowania bezudarowego.

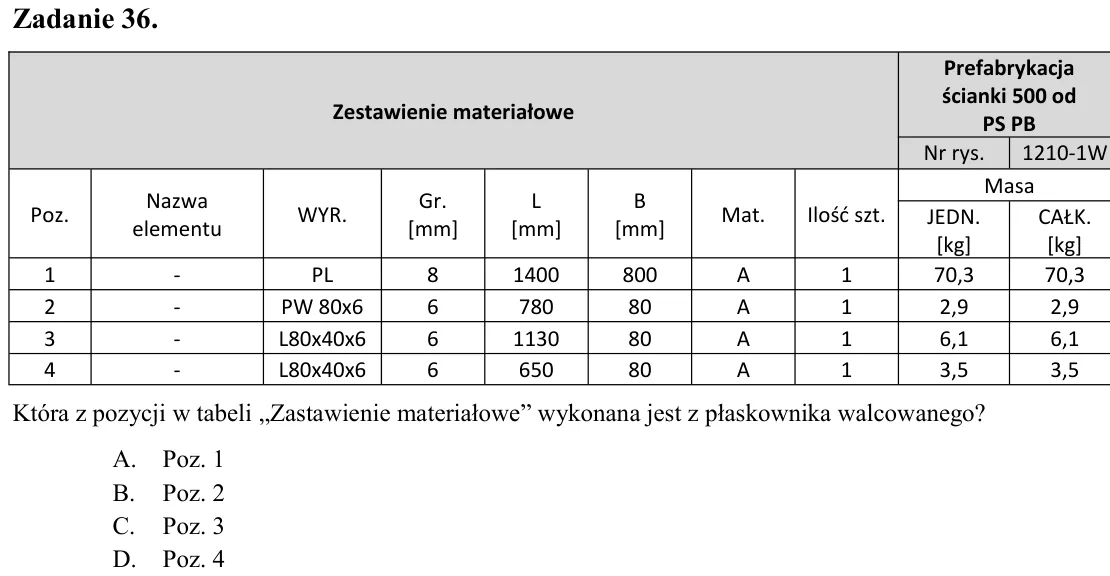

Zadanie 36. Która z pozycji w tabeli „Zastawienie materiałowe” wykonana jest z płaskownika walcowanego? A. Poz. 1 B. Poz. 2 C. Poz. 3 D. Poz. 4

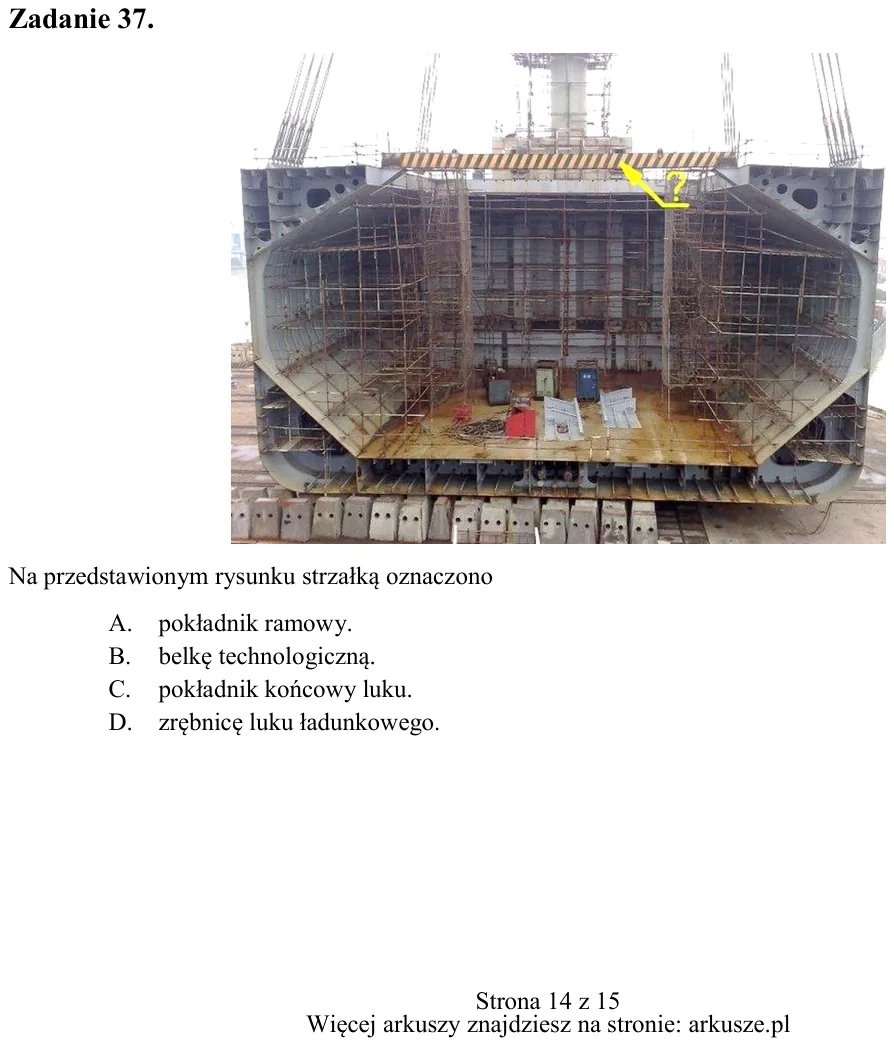

Zadanie 37. Na przedstawionym rysunku strzałką oznaczono A. pokładnik ramowy. B. belkę technologiczną. C. pokładnik końcowy luku. D. zrębnicę luku ładunkowego. Zestawienie materiałowe Prefabrykacja ścianki 500 od PS PB N

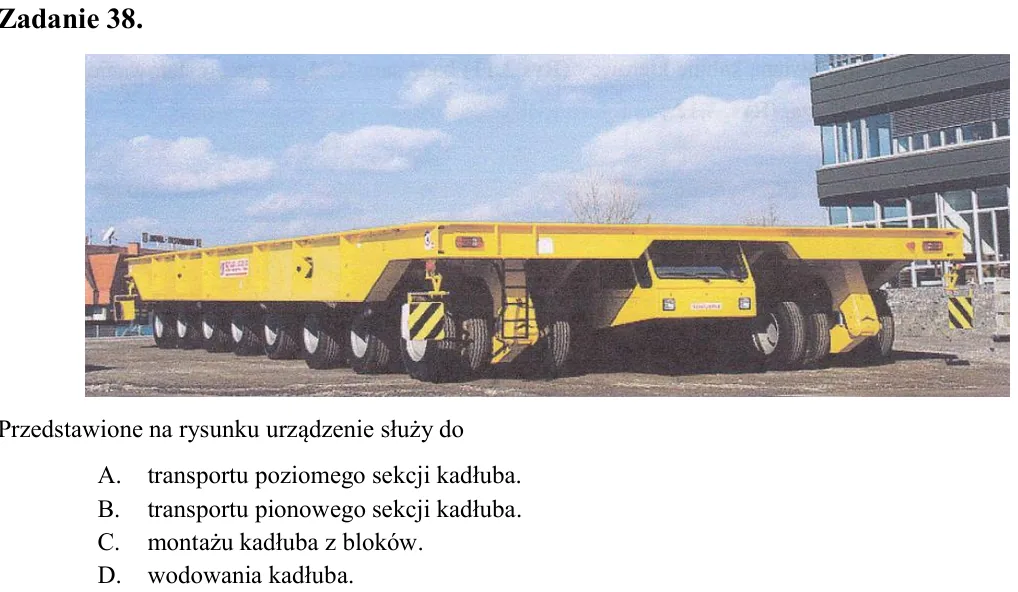

Zadanie 38. Przedstawione na rysunku urządzenie służy do A. transportu poziomego sekcji kadłuba. B. transportu pionowego sekcji kadłuba. C. montażu kadłuba z bloków. D. wodowania kadłuba.

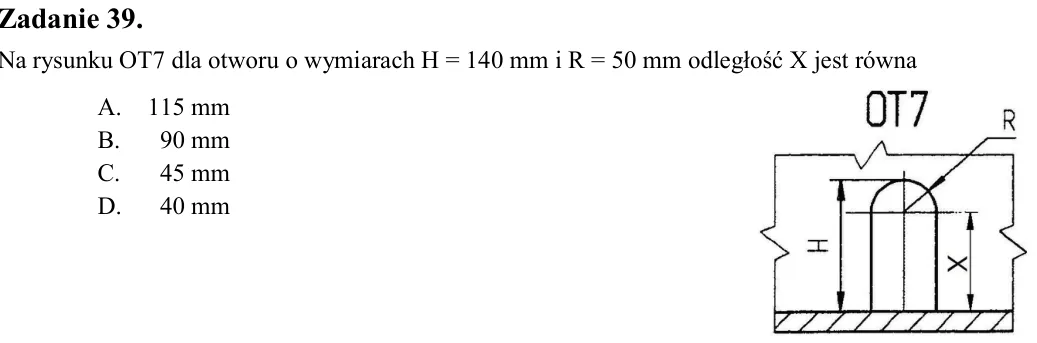

Zadanie 39. Na rysunku OT7 dla otworu o wymiarach H = 140 mm i R = 50 mm odległość X jest równa A. 115 mm B. 90 mm C. 45 mm D. 40 mm

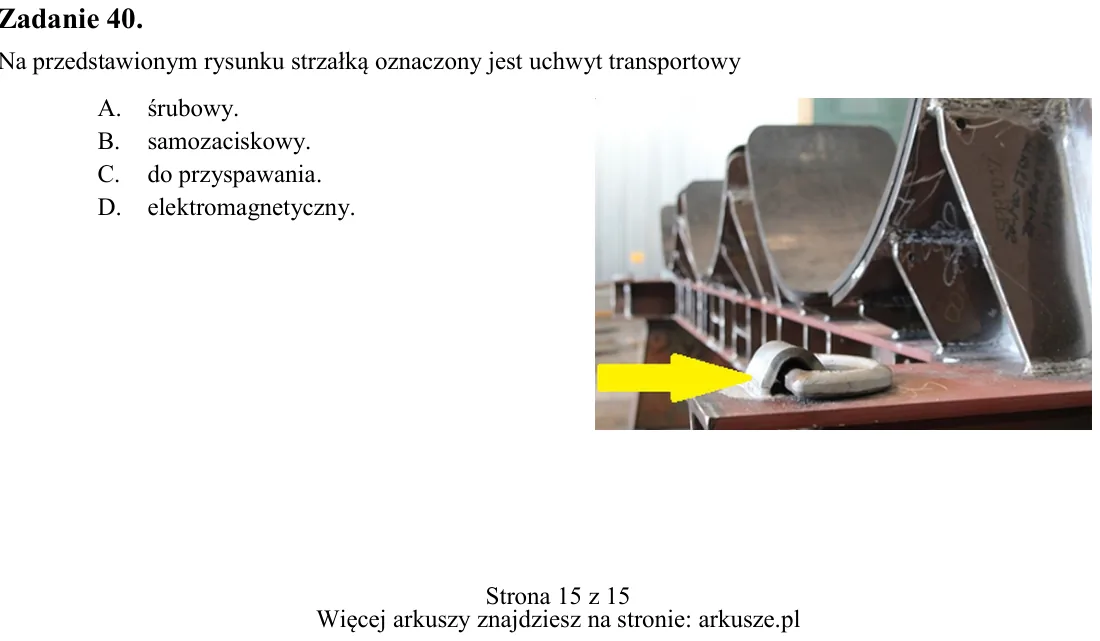

Zadanie 40. Na przedstawionym rysunku strzałką oznaczony jest uchwyt transportowy A. śrubowy. B. samozaciskowy. C. do przyspawania. D. elektromagnetyczny.
