M23 · Egzamin zawodowy · czerwiec 2017

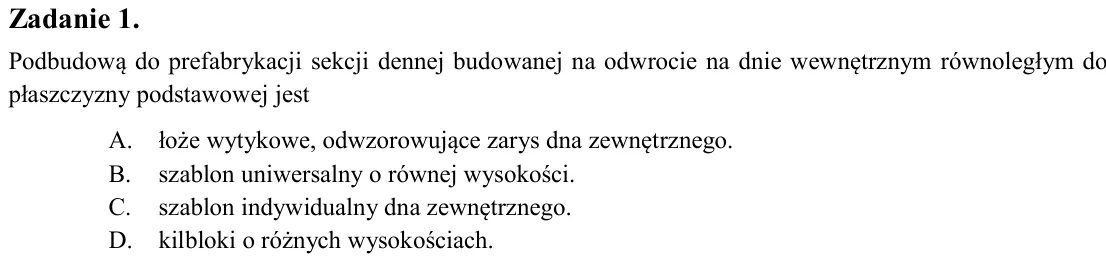

Zadanie 1. Podbudową do prefabrykacji sekcji dennej budowanej na odwrocie na dnie wewnętrznym równoległym do płaszczyzny podstawowej jest A. łoże wytykowe, odwzorowujące zarys dna zewnętrznego. B. szablon uniwersalny o r

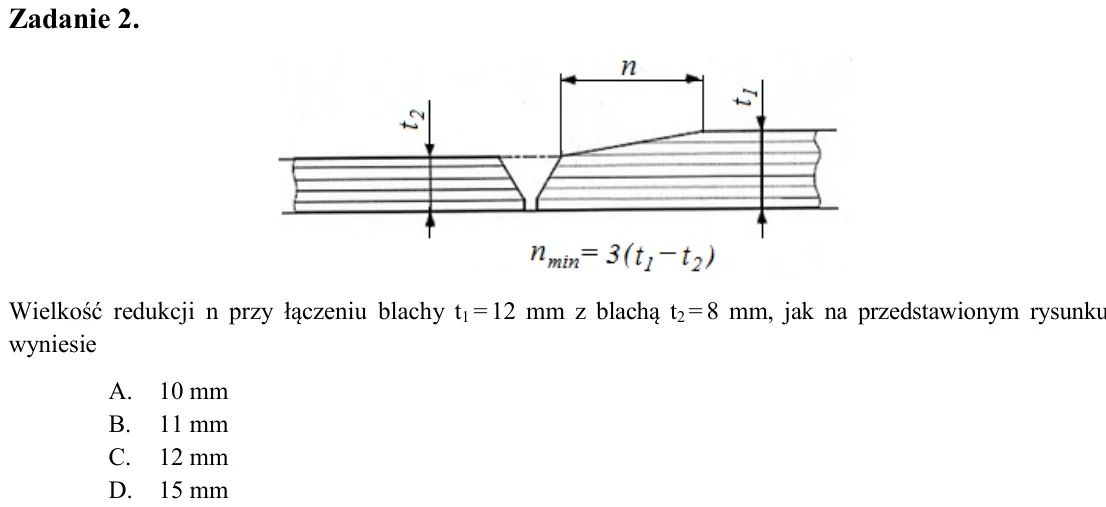

Zadanie 2. Wielkość redukcji n przy łączeniu blachy t1 = 12 mm z blachą t2 = 8 mm, jak na przedstawionym rysunku wyniesie A. 10 mm B. 11 mm C. 12 mm D. 15 mm

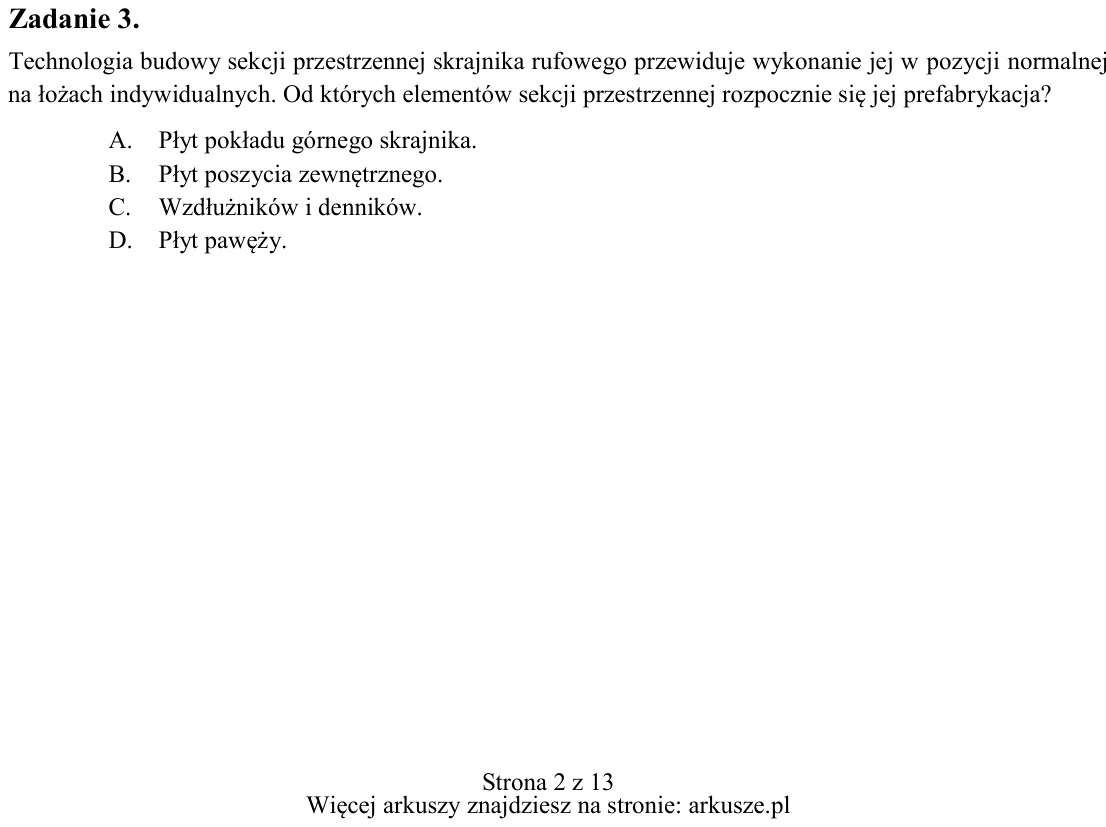

Zadanie 3. Technologia budowy sekcji przestrzennej skrajnika rufowego przewiduje wykonanie jej w pozycji normalnej na łożach indywidualnych. Od których elementów sekcji przestrzennej rozpocznie się jej prefabrykacja? A.

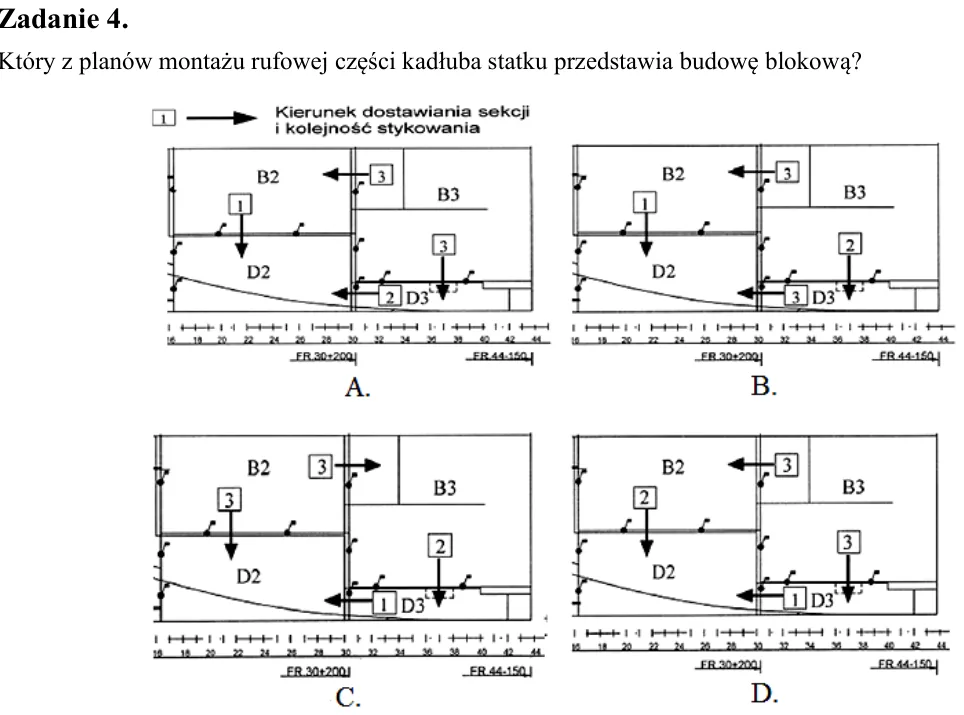

Zadanie 4. Który z planów montażu rufowej części kadłuba statku przedstawia budowę blokową?

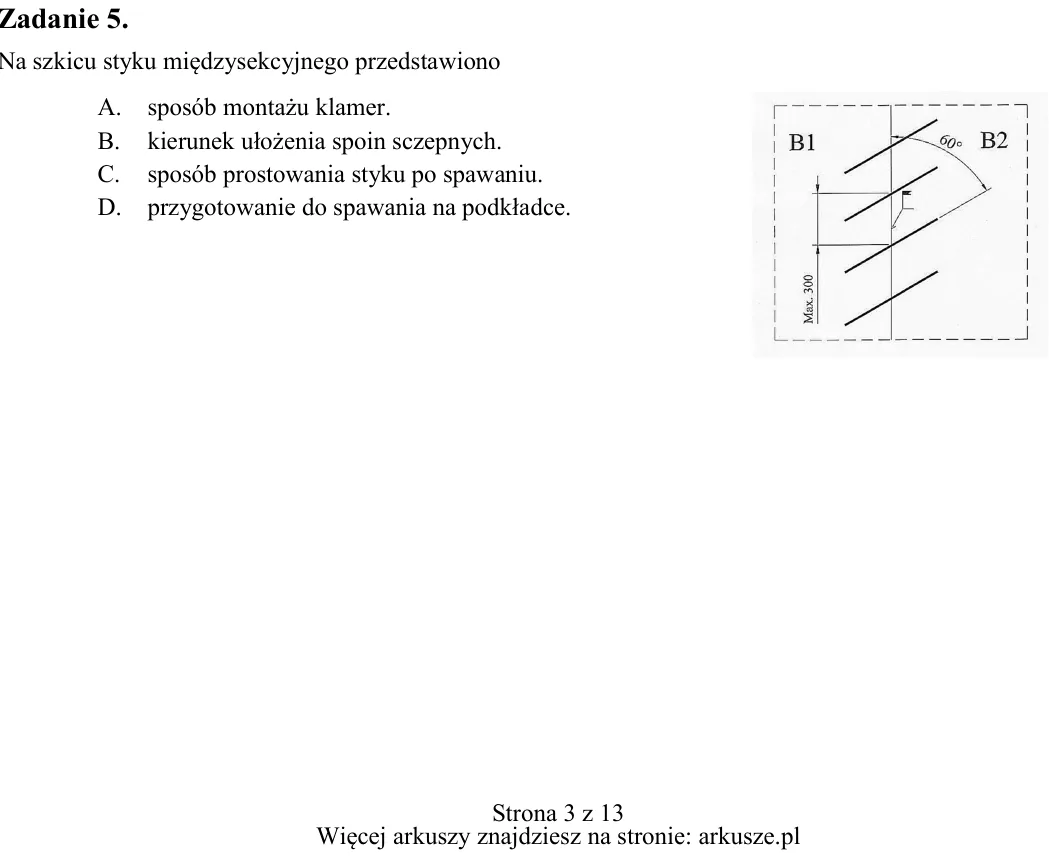

Zadanie 5. Na szkicu styku międzysekcyjnego przedstawiono A. sposób montażu klamer. B. kierunek ułożenia spoin sczepnych. C. sposób prostowania styku po spawaniu. D. przygotowanie do spawania na podkładce.

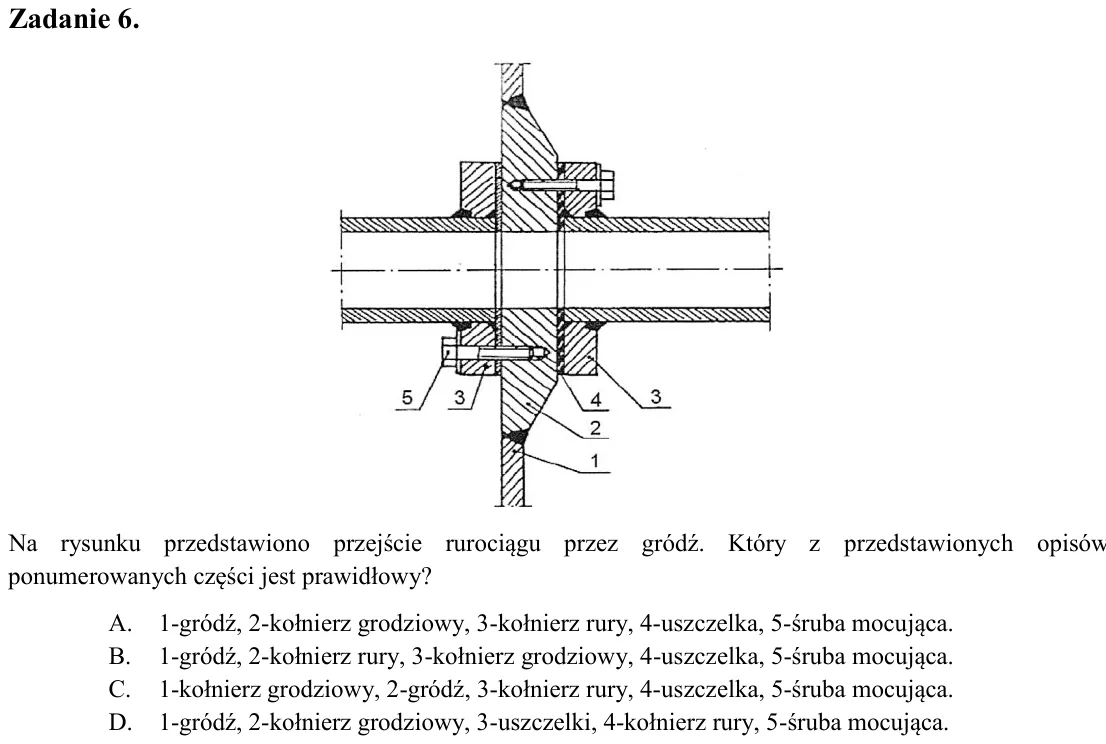

Zadanie 6. Na rysunku przedstawiono przejście rurociągu przez gródź. Który z przedstawionych opisów ponumerowanych części jest prawidłowy? A. 1-gródź, 2-kołnierz grodziowy, 3-kołnierz rury, 4-uszczelka, 5-śruba mocująca.

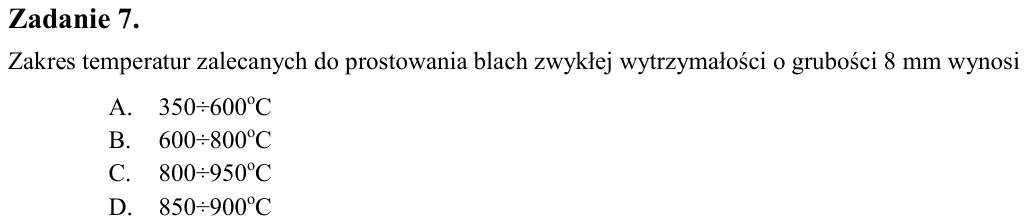

Zadanie 7. Zakres temperatur zalecanych do prostowania blach zwykłej wytrzymałości o grubości 8 mm wynosi A. 350÷600oC B. 600÷800oC C. 800÷950oC D. 850÷900oC

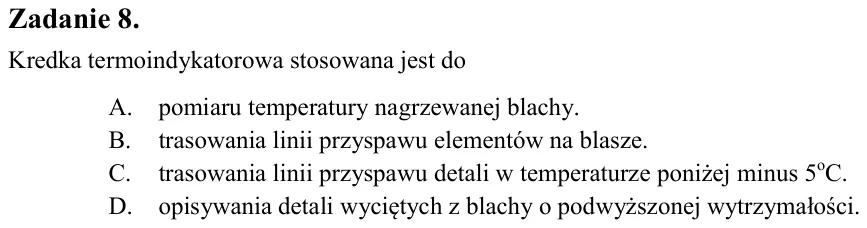

Zadanie 8. Kredka termoindykatorowa stosowana jest do A. pomiaru temperatury nagrzewanej blachy. B. trasowania linii przyspawu elementów na blasze. C. trasowania linii przyspawu detali w temperaturze poniżej minus 5oC. D

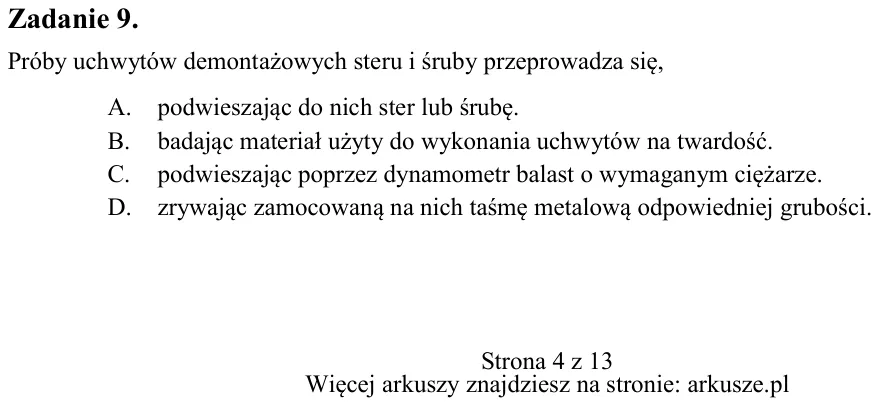

Zadanie 9. Próby uchwytów demontażowych steru i śruby przeprowadza się, A. podwieszając do nich ster lub śrubę. B. badając materiał użyty do wykonania uchwytów na twardość. C. podwieszając poprzez dynamometr balast o wym

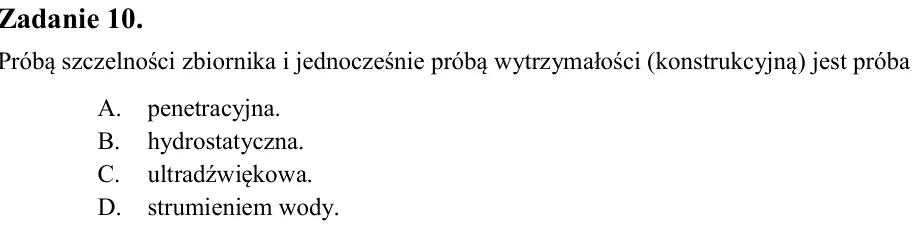

Zadanie 10. Próbą szczelności zbiornika i jednocześnie próbą wytrzymałości (konstrukcyjną) jest próba A. penetracyjna. B. hydrostatyczna. C. ultradźwiękowa. D. strumieniem wody.

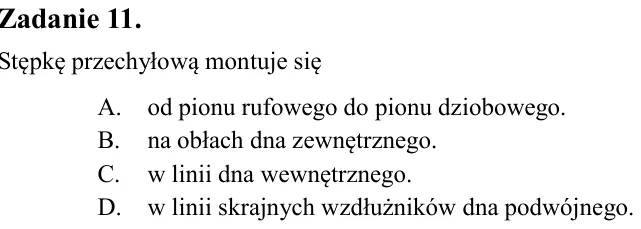

Zadanie 11. Stępkę przechyłową montuje się A. od pionu rufowego do pionu dziobowego. B. na obłach dna zewnętrznego. C. w linii dna wewnętrznego. D. w linii skrajnych wzdłużników dna podwójnego.

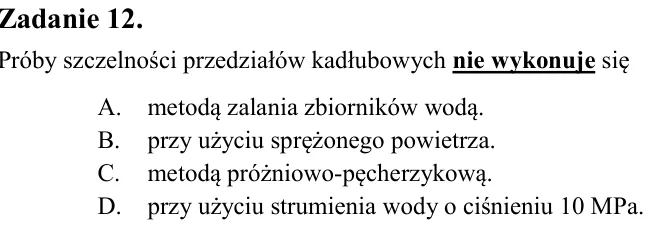

Zadanie 12. Próby szczelności przedziałów kadłubowych nie wykonuje się A. metodą zalania zbiorników wodą. B. przy użyciu sprężonego powietrza. C. metodą próżniowo-pęcherzykową. D. przy użyciu strumienia wody o ciśnieniu

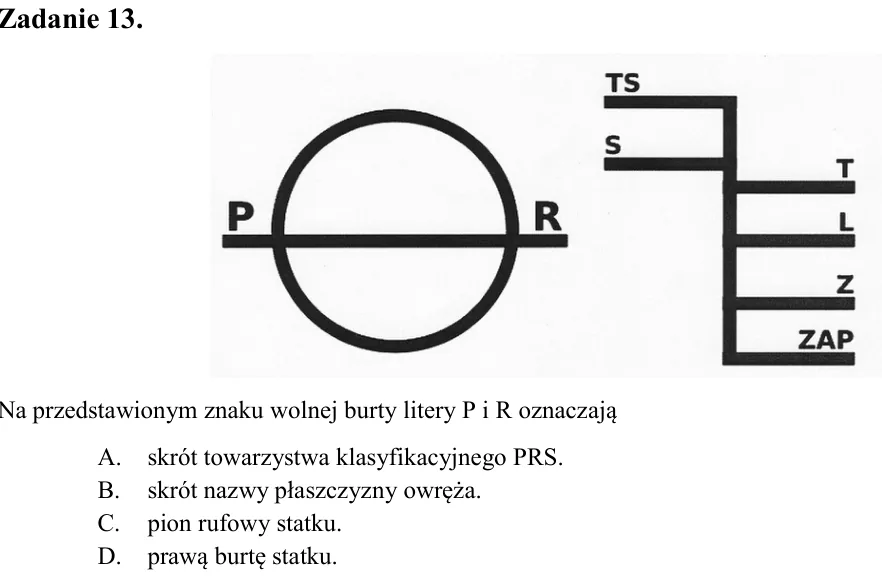

Zadanie 13. Na przedstawionym znaku wolnej burty litery P i R oznaczają A. skrót towarzystwa klasyfikacyjnego PRS. B. skrót nazwy płaszczyzny owręża. C. pion rufowy statku. D. prawą burtę statku.

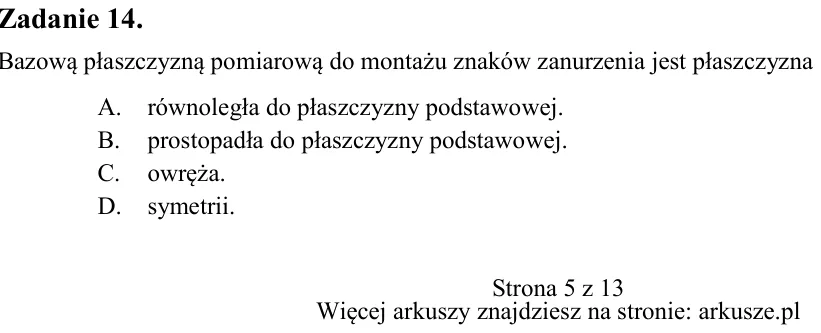

Zadanie 14. Bazową płaszczyzną pomiarową do montażu znaków zanurzenia jest płaszczyzna A. równoległa do płaszczyzny podstawowej. B. prostopadła do płaszczyzny podstawowej. C. owręża. D. symetrii.

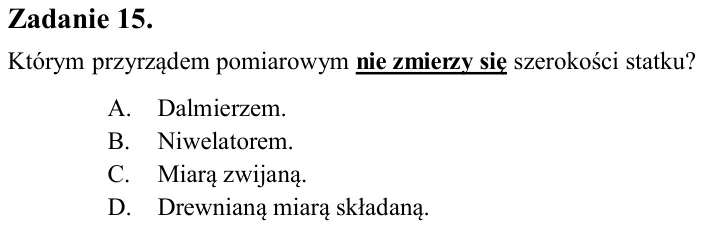

Zadanie 15. Którym przyrządem pomiarowym nie zmierzy się szerokości statku? A. Dalmierzem. B. Niwelatorem. C. Miarą zwijaną. D. Drewnianą miarą składaną.

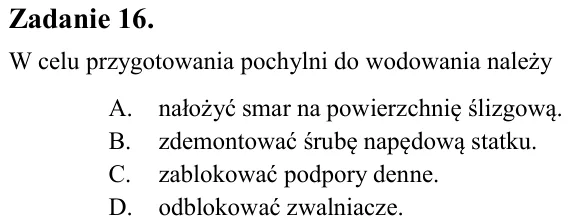

Zadanie 16. W celu przygotowania pochylni do wodowania należy A. nałożyć smar na powierzchnię ślizgową. B. zdemontować śrubę napędową statku. C. zablokować podpory denne. D. odblokować zwalniacze.

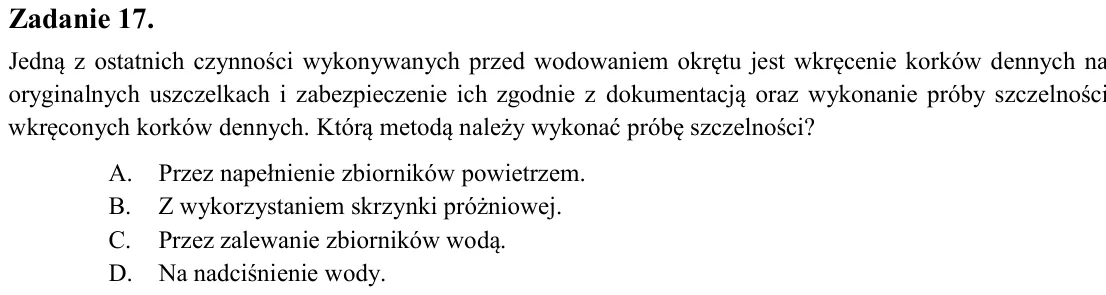

Zadanie 17. Jedną z ostatnich czynności wykonywanych przed wodowaniem okrętu jest wkręcenie korków dennych na oryginalnych uszczelkach i zabezpieczenie ich zgodnie z dokumentacją oraz wykonanie próby szczelności wkręcony

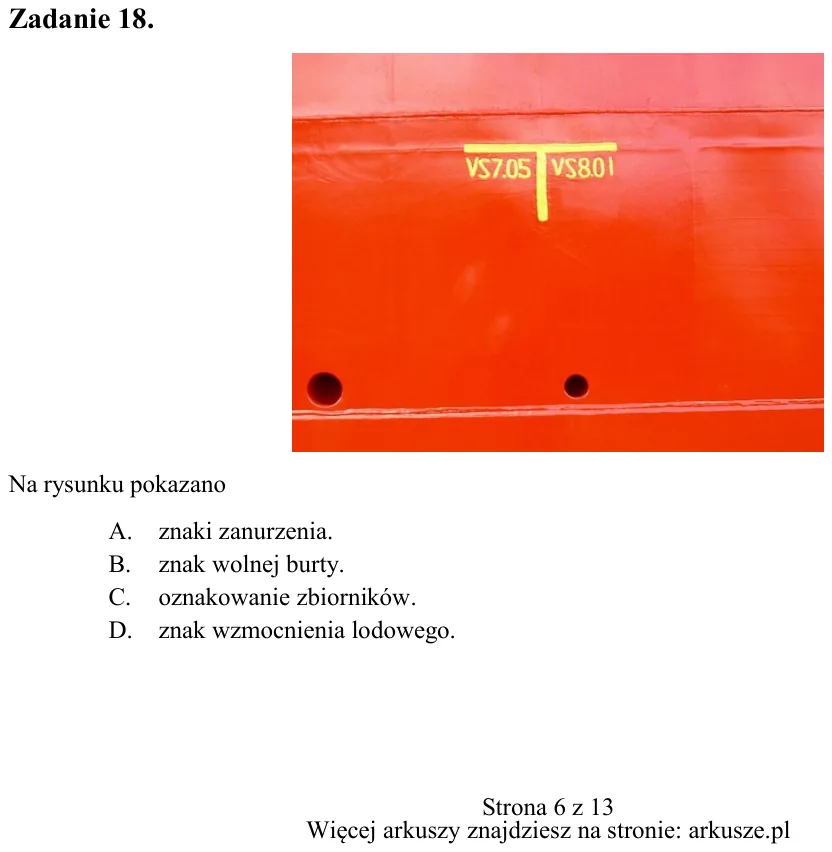

Zadanie 18. Na rysunku pokazano A. znaki zanurzenia. B. znak wolnej burty. C. oznakowanie zbiorników. D. znak wzmocnienia lodowego.

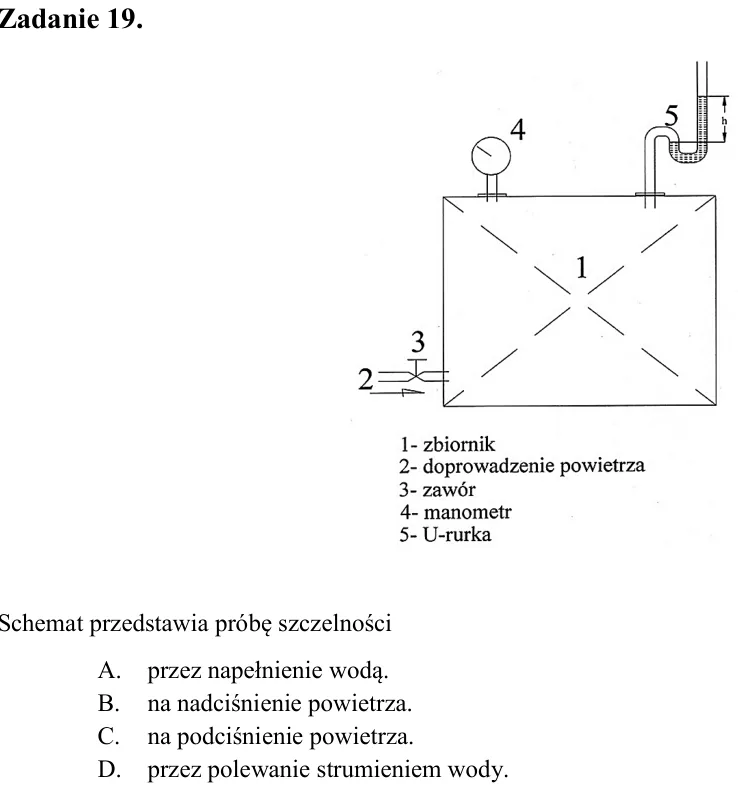

Zadanie 19. Schemat przedstawia próbę szczelności A. przez napełnienie wodą. B. na nadciśnienie powietrza. C. na podciśnienie powietrza. D. przez polewanie strumieniem wody.

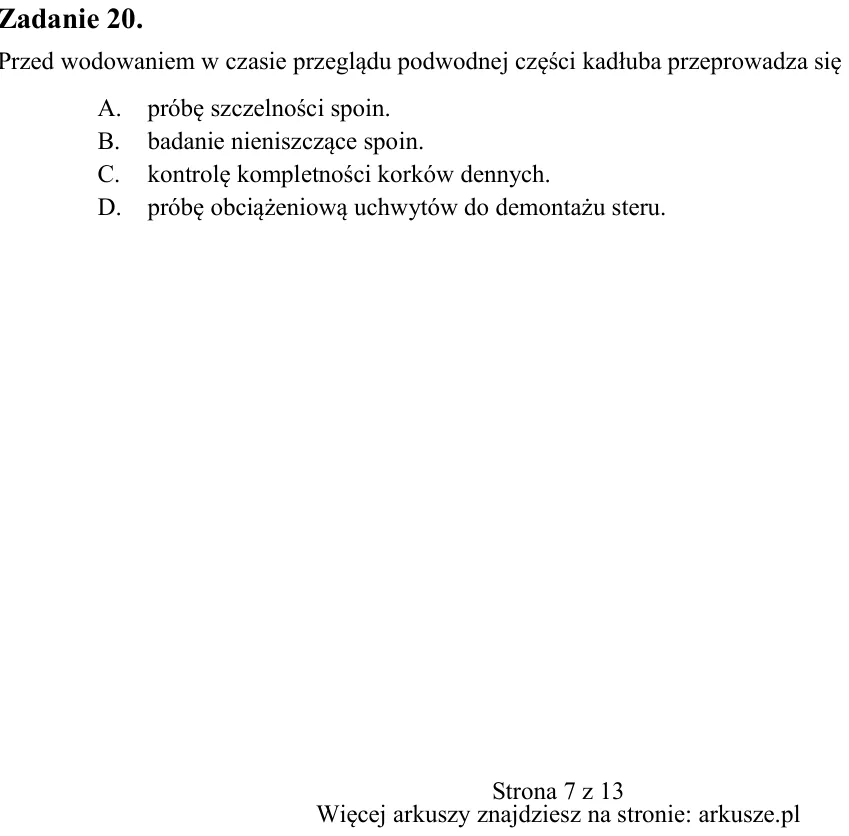

Zadanie 20. Przed wodowaniem w czasie przeglądu podwodnej części kadłuba przeprowadza się A. próbę szczelności spoin. B. badanie nieniszczące spoin. C. kontrolę kompletności korków dennych. D. próbę obciążeniową uchwytów

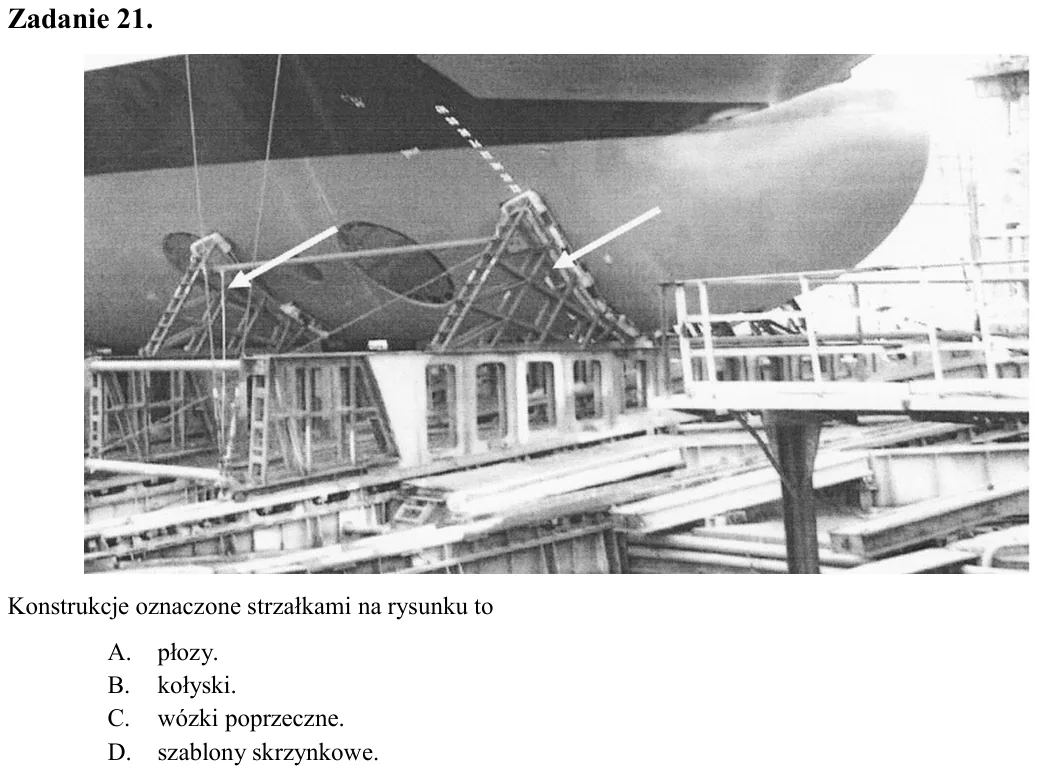

Zadanie 21. Konstrukcje oznaczone strzałkami na rysunku to A. płozy. B. kołyski. C. wózki poprzeczne. D. szablony skrzynkowe.

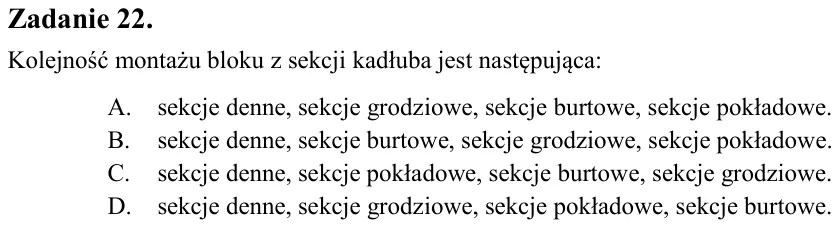

Zadanie 22. Kolejność montażu bloku z sekcji kadłuba jest następująca: A. sekcje denne, sekcje grodziowe, sekcje burtowe, sekcje pokładowe. B. sekcje denne, sekcje burtowe, sekcje grodziowe, sekcje pokładowe. C. sekcje d

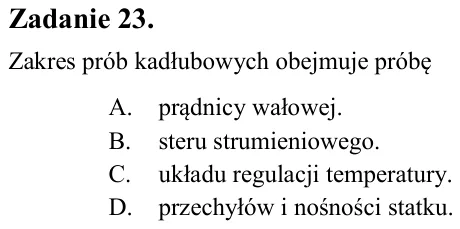

Zadanie 23. Zakres prób kadłubowych obejmuje próbę A. prądnicy wałowej. B. steru strumieniowego. C. układu regulacji temperatury. D. przechyłów i nośności statku.

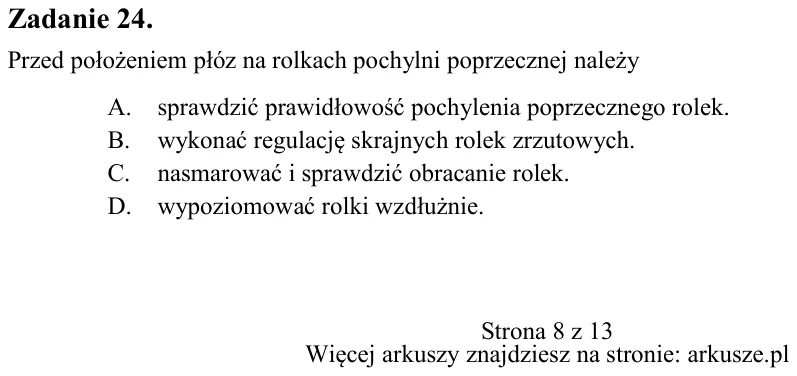

Zadanie 24. Przed położeniem płóz na rolkach pochylni poprzecznej należy A. sprawdzić prawidłowość pochylenia poprzecznego rolek. B. wykonać regulację skrajnych rolek zrzutowych. C. nasmarować i sprawdzić obracanie rolek

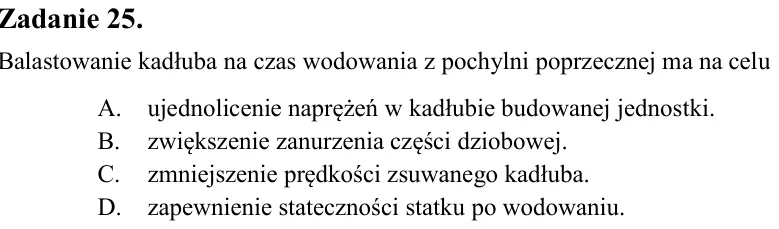

Zadanie 25. Balastowanie kadłuba na czas wodowania z pochylni poprzecznej ma na celu A. ujednolicenie naprężeń w kadłubie budowanej jednostki. B. zwiększenie zanurzenia części dziobowej. C. zmniejszenie prędkości zsuwane

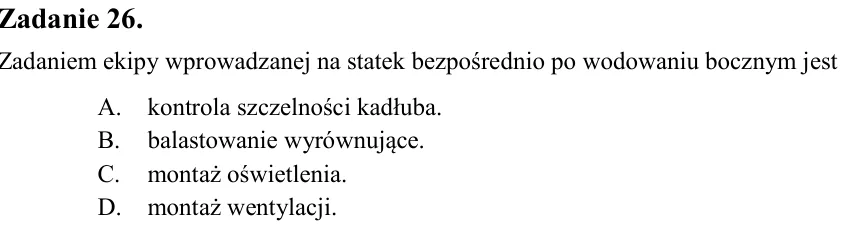

Zadanie 26. Zadaniem ekipy wprowadzanej na statek bezpośrednio po wodowaniu bocznym jest A. kontrola szczelności kadłuba. B. balastowanie wyrównujące. C. montaż oświetlenia. D. montaż wentylacji.

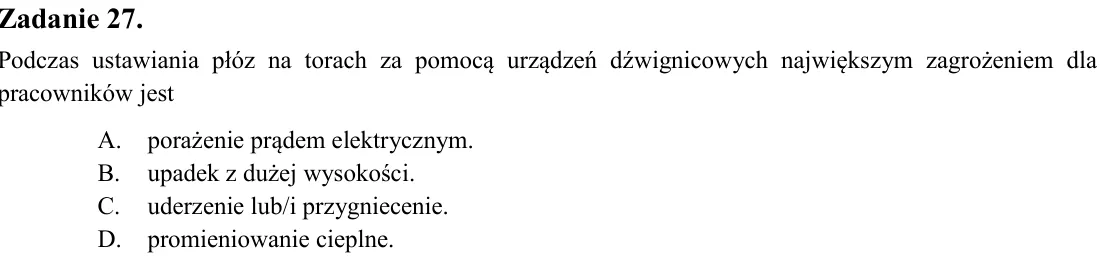

Zadanie 27. Podczas ustawiania płóz na torach za pomocą urządzeń dźwignicowych największym zagrożeniem dla pracowników jest A. porażenie prądem elektrycznym. B. upadek z dużej wysokości. C. uderzenie lub/i przygniecenie.

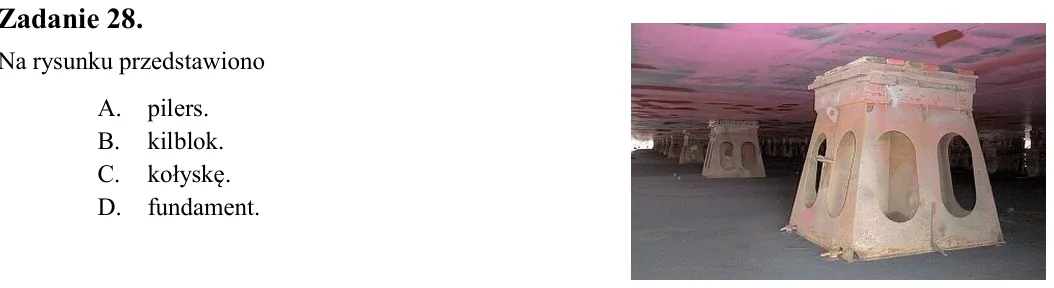

Zadanie 28. Na rysunku przedstawiono A. pilers. B. kilblok. C. kołyskę. D. fundament.

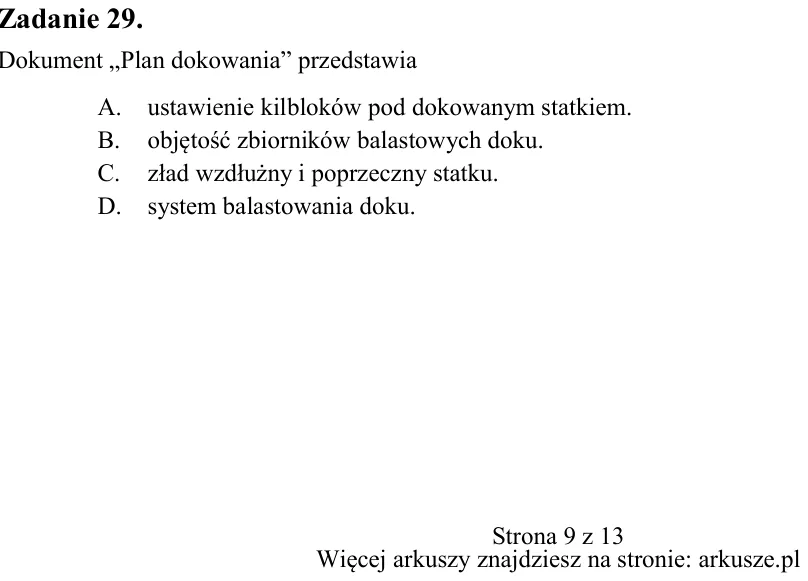

Zadanie 29. Dokument „Plan dokowania” przedstawia A. ustawienie kilbloków pod dokowanym statkiem. B. objętość zbiorników balastowych doku. C. zład wzdłużny i poprzeczny statku. D. system balastowania doku.

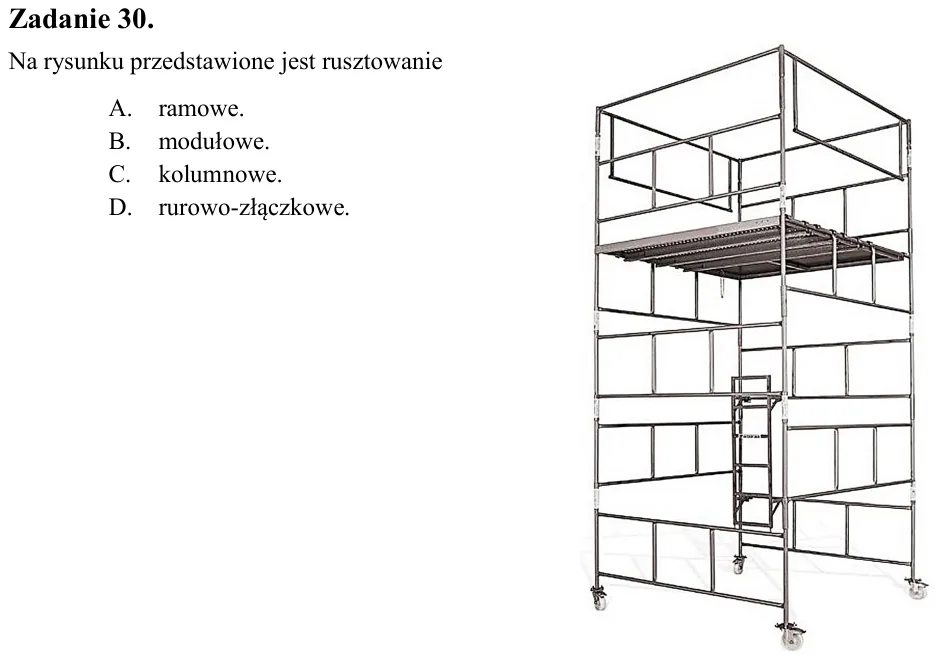

Zadanie 30. Na rysunku przedstawione jest rusztowanie A. ramowe. B. modułowe. C. kolumnowe. D. rurowo-złączkowe.

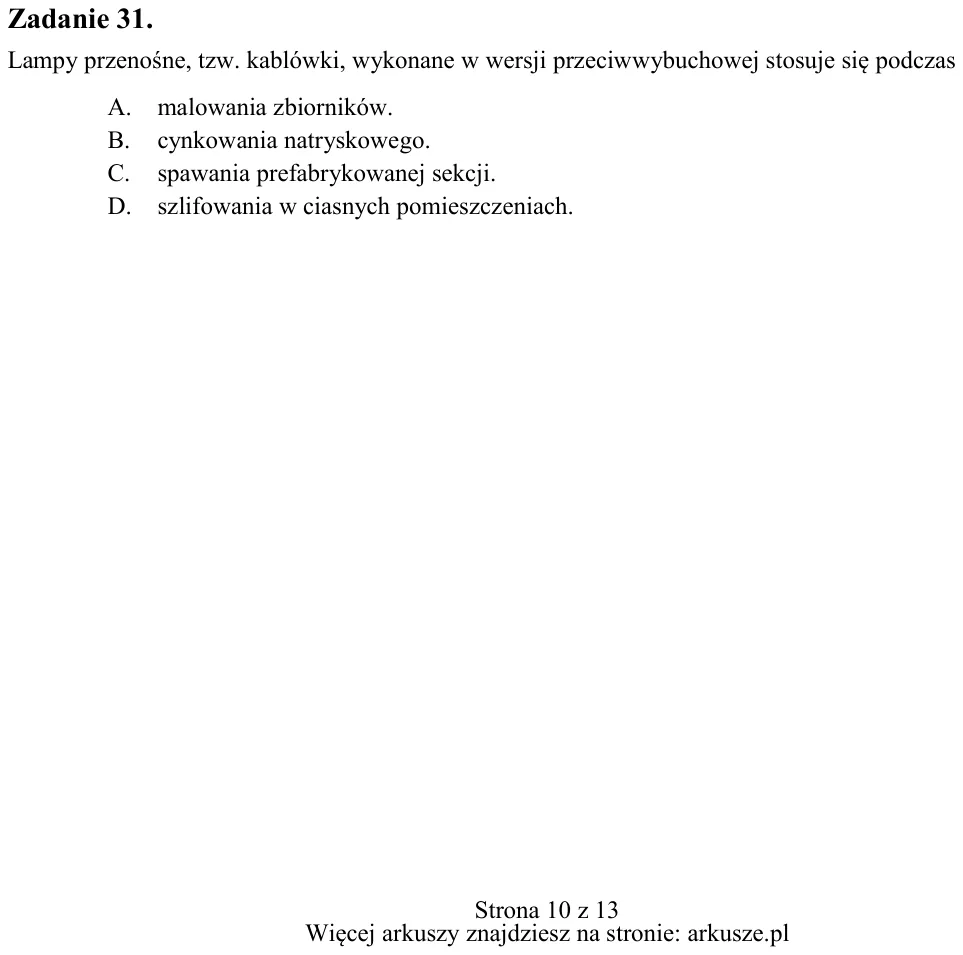

Zadanie 31. Lampy przenośne, tzw. kablówki, wykonane w wersji przeciwwybuchowej stosuje się podczas A. malowania zbiorników. B. cynkowania natryskowego. C. spawania prefabrykowanej sekcji. D. szlifowania w ciasnych pomie

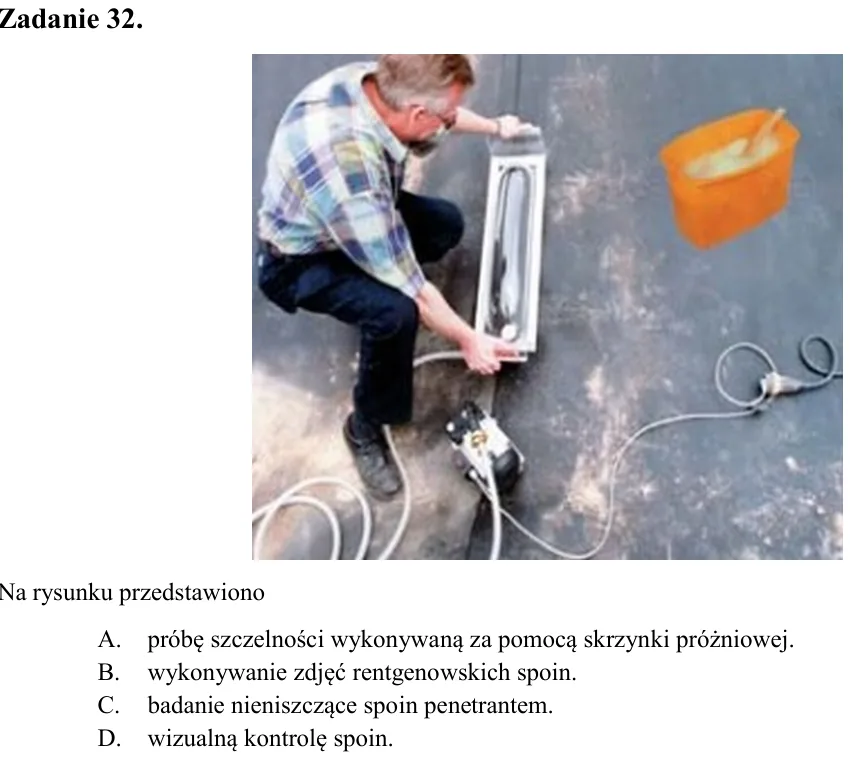

Zadanie 32. Na rysunku przedstawiono A. próbę szczelności wykonywaną za pomocą skrzynki próżniowej. B. wykonywanie zdjęć rentgenowskich spoin. C. badanie nieniszczące spoin penetrantem. D. wizualną kontrolę spoin.

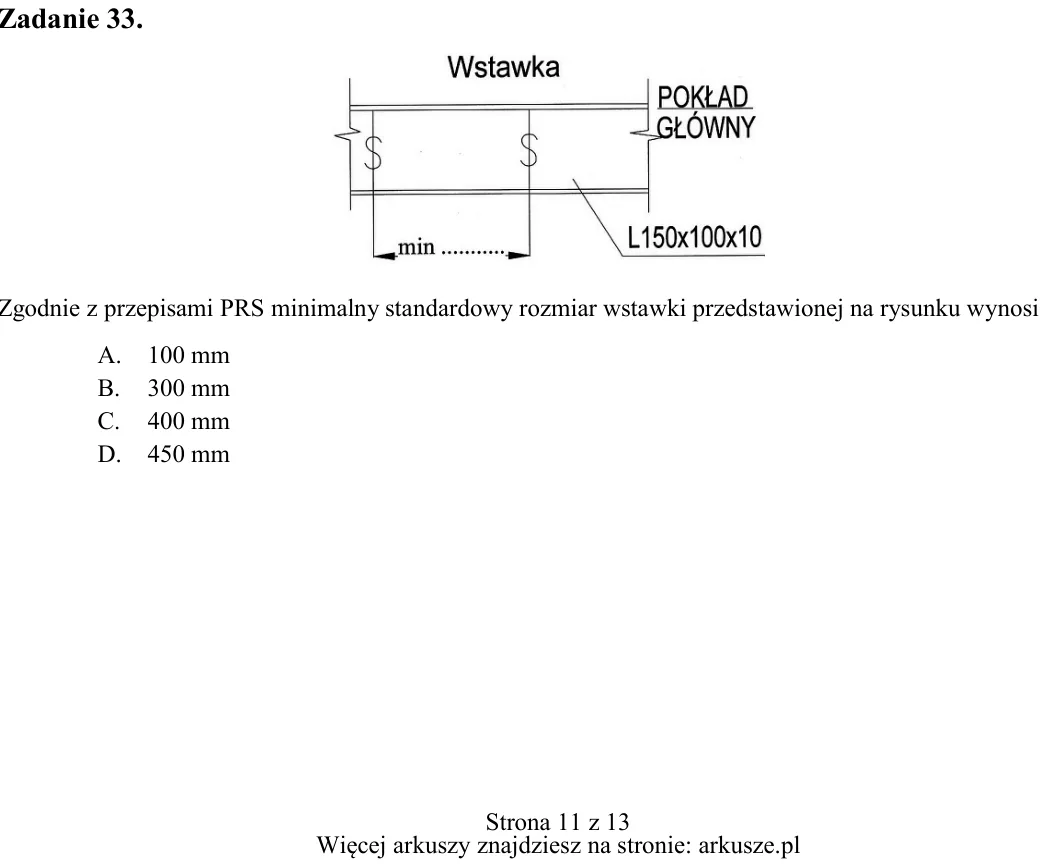

Zadanie 33. Zgodnie z przepisami PRS minimalny standardowy rozmiar wstawki przedstawionej na rysunku wynosi A. 100 mm B. 300 mm C. 400 mm D. 450 mm

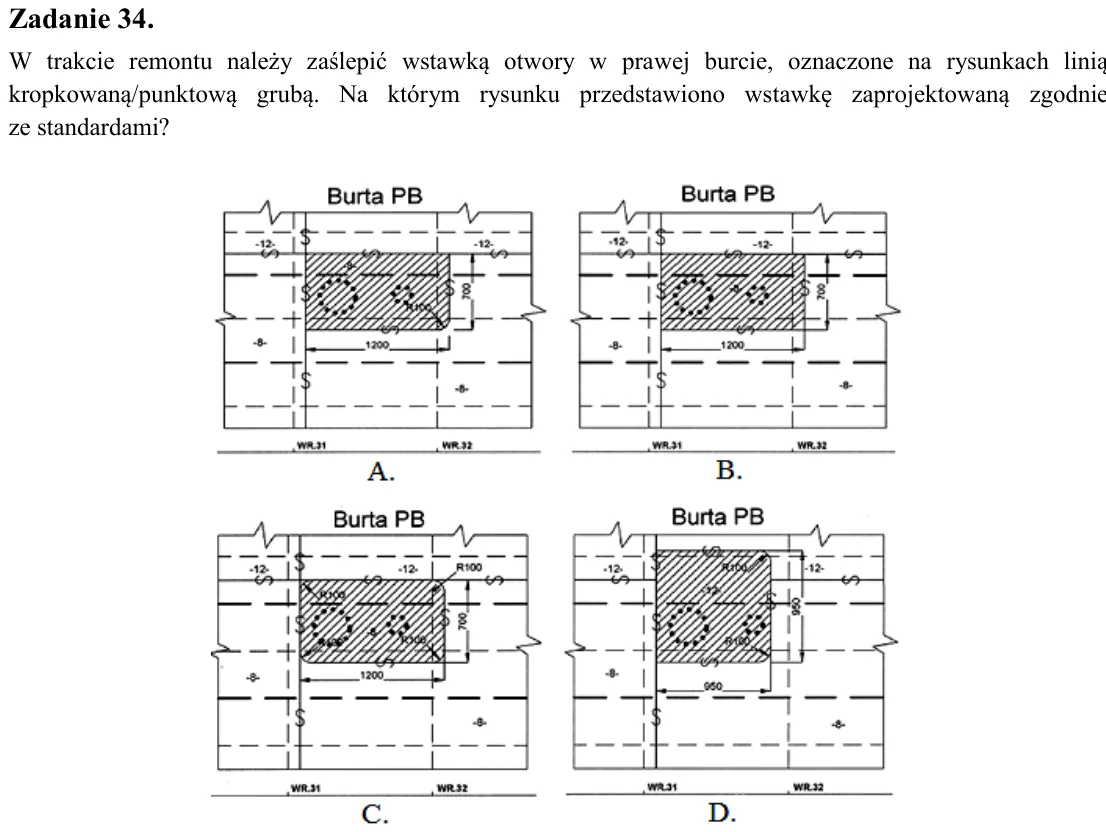

Zadanie 34. W trakcie remontu należy zaślepić wstawką otwory w prawej burcie, oznaczone na rysunkach linią kropkowaną/punktową grubą. Na którym rysunku przedstawiono wstawkę zaprojektowaną zgodnie ze standardami?

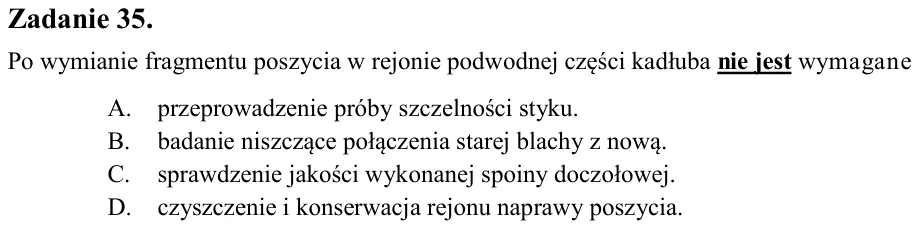

Zadanie 35. Po wymianie fragmentu poszycia w rejonie podwodnej części kadłuba nie jest wymagane A. przeprowadzenie próby szczelności styku. B. badanie niszczące połączenia starej blachy z nową. C. sprawdzenie jakości wyk

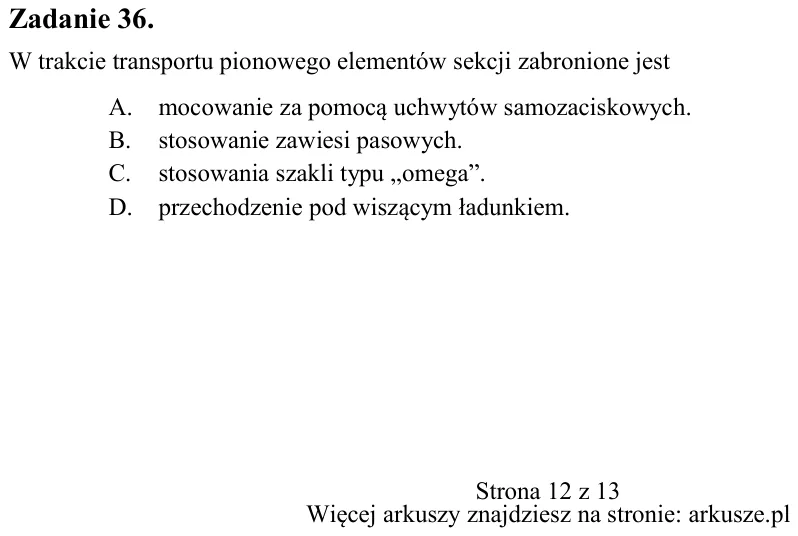

Zadanie 36. W trakcie transportu pionowego elementów sekcji zabronione jest A. mocowanie za pomocą uchwytów samozaciskowych. B. stosowanie zawiesi pasowych. C. stosowania szakli typu „omega”. D. przechodzenie pod wiszący

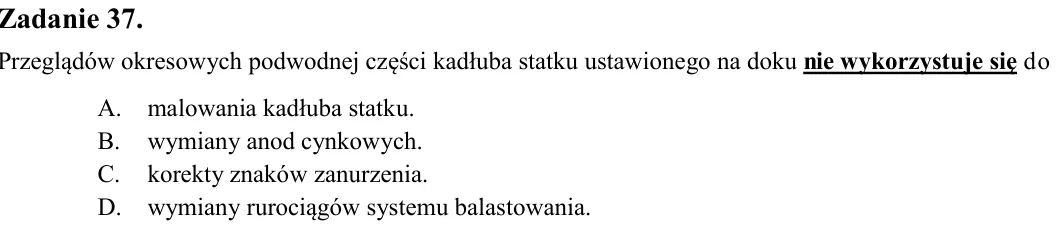

Zadanie 37. Przeglądów okresowych podwodnej części kadłuba statku ustawionego na doku nie wykorzystuje się do A. malowania kadłuba statku. B. wymiany anod cynkowych. C. korekty znaków zanurzenia. D. wymiany rurociągów sy

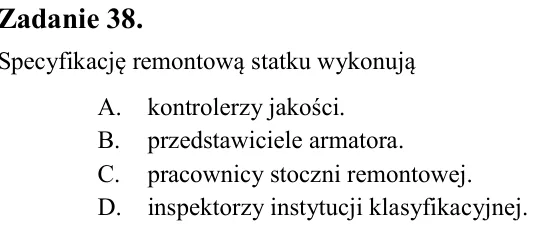

Zadanie 38. Specyfikację remontową statku wykonują A. kontrolerzy jakości. B. przedstawiciele armatora. C. pracownicy stoczni remontowej. D. inspektorzy instytucji klasyfikacyjnej.

Zadanie 39. Przygotowanie powierzchni kadłuba okrętu do malowania metodą obróbki strumieniowo-ściernej określane jest symbolem A. Be B. St C. Sa D. F1

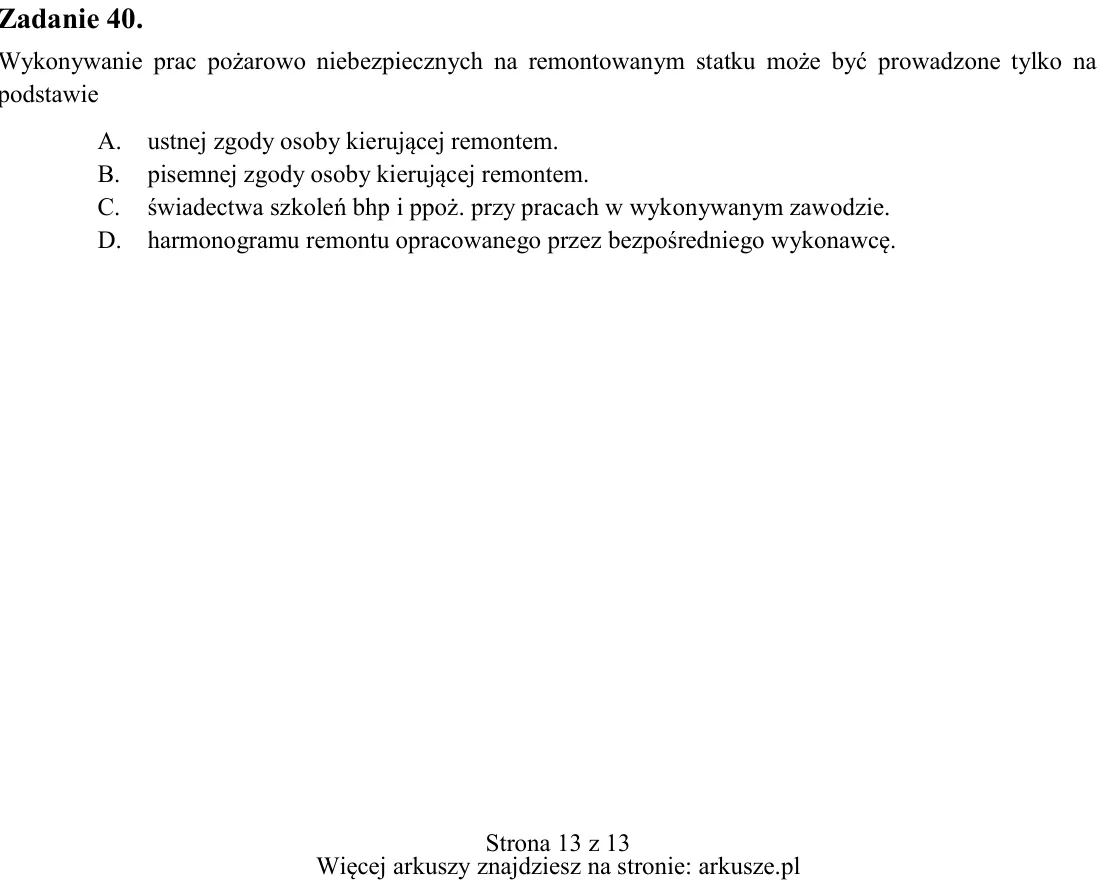

Zadanie 40. Wykonywanie prac pożarowo niebezpiecznych na remontowanym statku może być prowadzone tylko na podstawie A. ustnej zgody osoby kierującej remontem. B. pisemnej zgody osoby kierującej remontem. C. świadectwa sz
