M23 · Egzamin zawodowy · czerwiec 2018

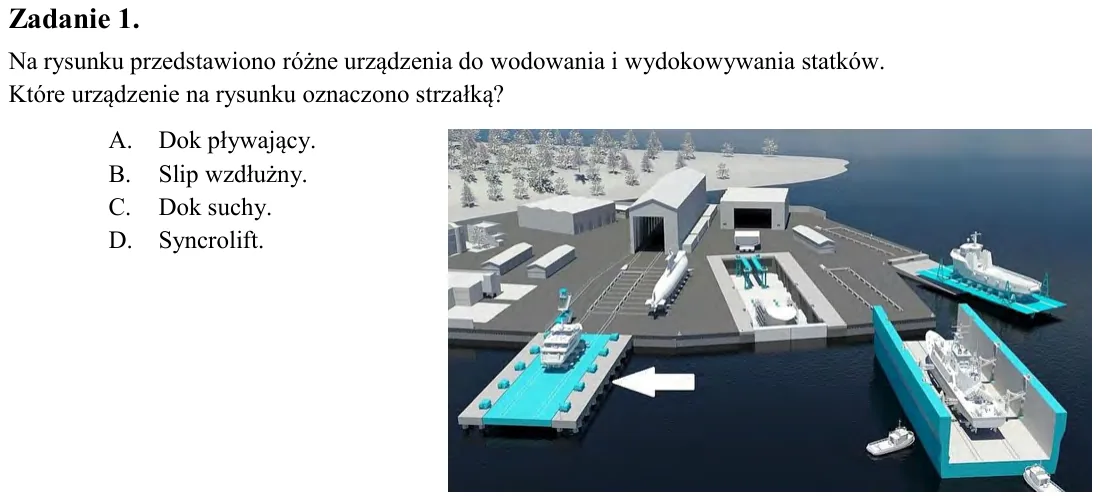

Zadanie 1. Na rysunku przedstawiono różne urządzenia do wodowania i wydokowywania statków. Które urządzenie na rysunku oznaczono strzałką? A. Dok pływający. B. Slip wzdłużny. C. Dok suchy. D. Syncrolift.

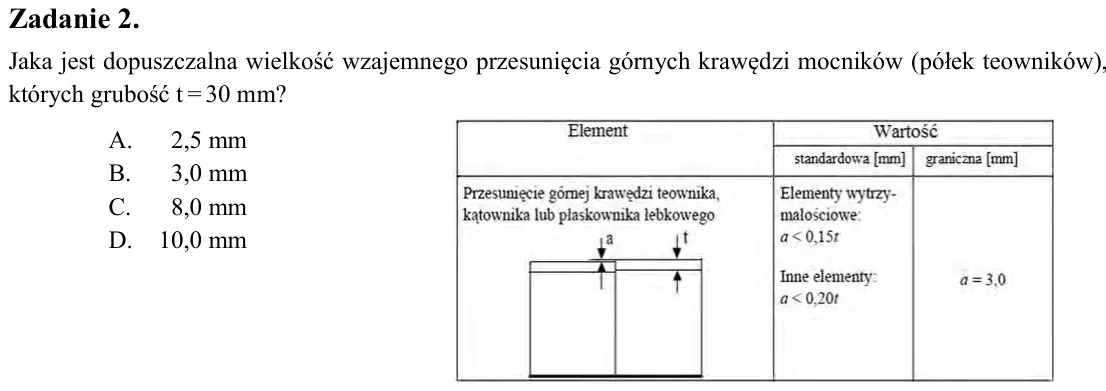

Zadanie 2. Jaka jest dopuszczalna wielkość wzajemnego przesunięcia górnych krawędzi mocników (półek teowników), których grubość t = 30 mm? A. 2,5 mm B. 3,0 mm C. 8,0 mm D. 10,0 mm

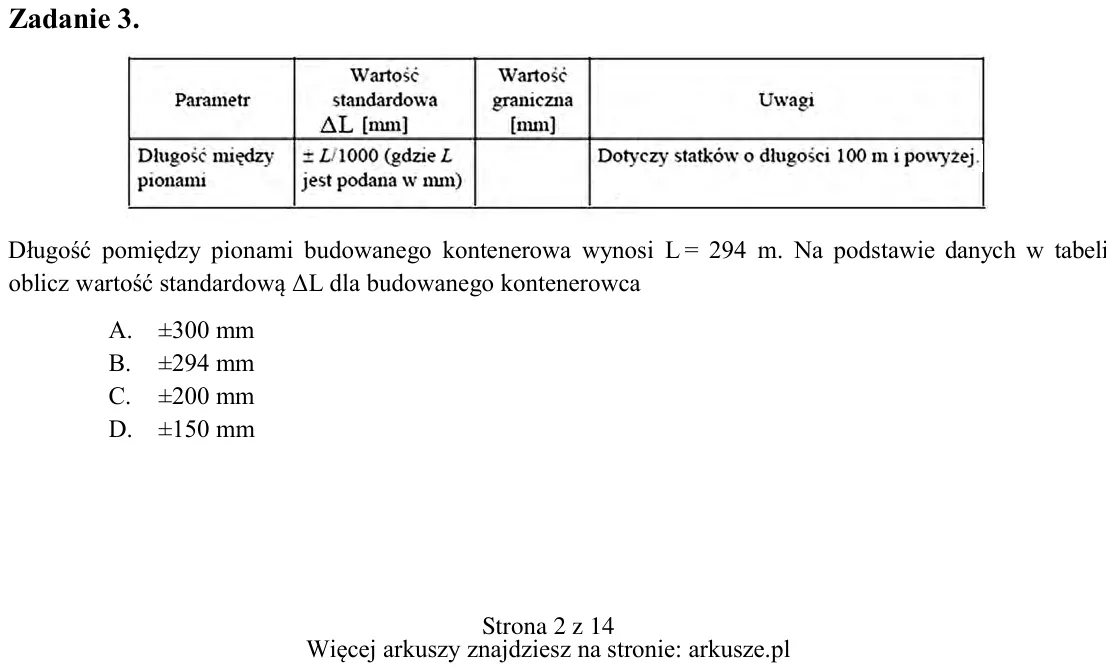

Zadanie 3. Długość pomiędzy pionami budowanego kontenerowa wynosi L = 294 m. Na podstawie danych w tabeli oblicz wartość standardową ΔL dla budowanego kontenerowca A. ±300 mm B. ±294 mm C. ±200 mm D. ±150 mm

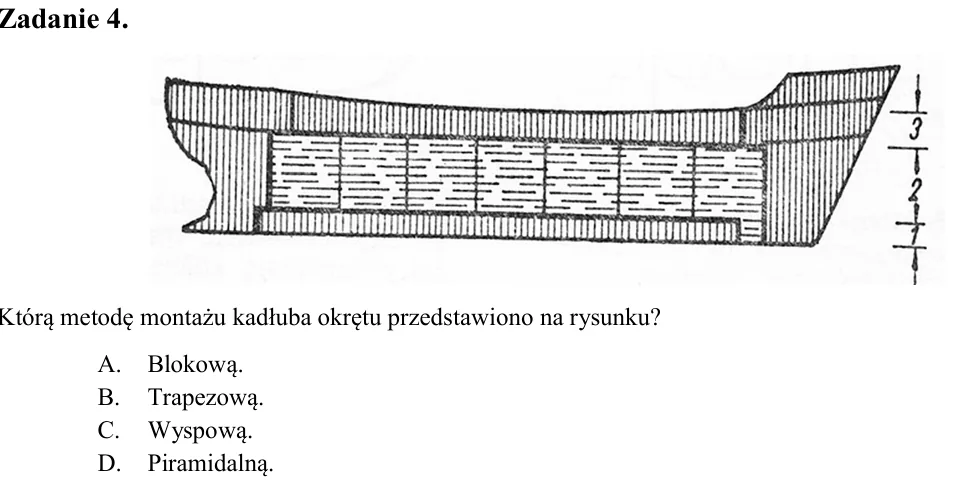

Zadanie 4. Którą metodę montażu kadłuba okrętu przedstawiono na rysunku? A. Blokową. B. Trapezową. C. Wyspową. D. Piramidalną.

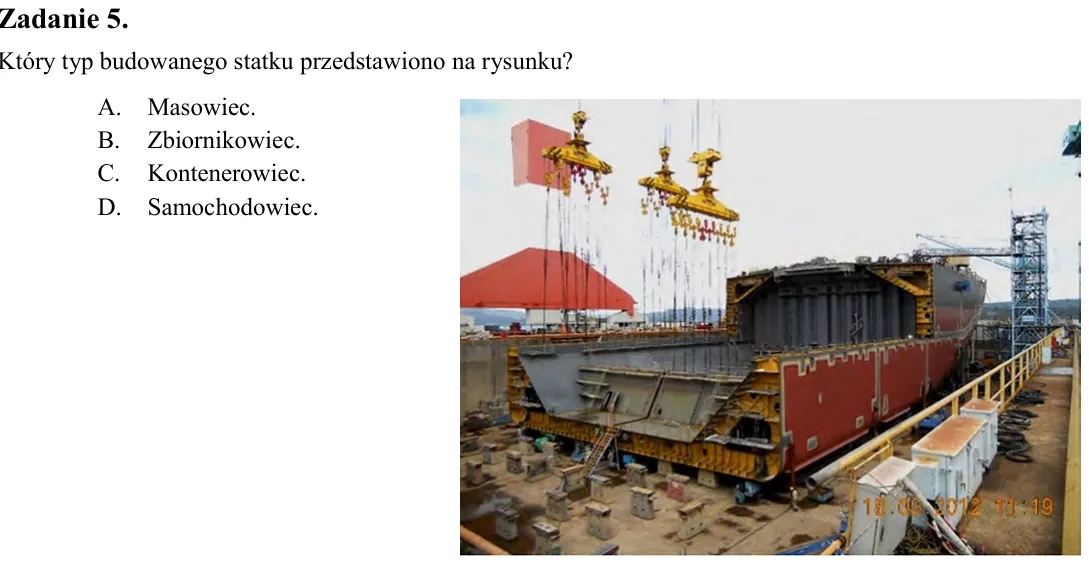

Zadanie 5. Który typ budowanego statku przedstawiono na rysunku? A. Masowiec. B. Zbiornikowiec. C. Kontenerowiec. D. Samochodowiec.

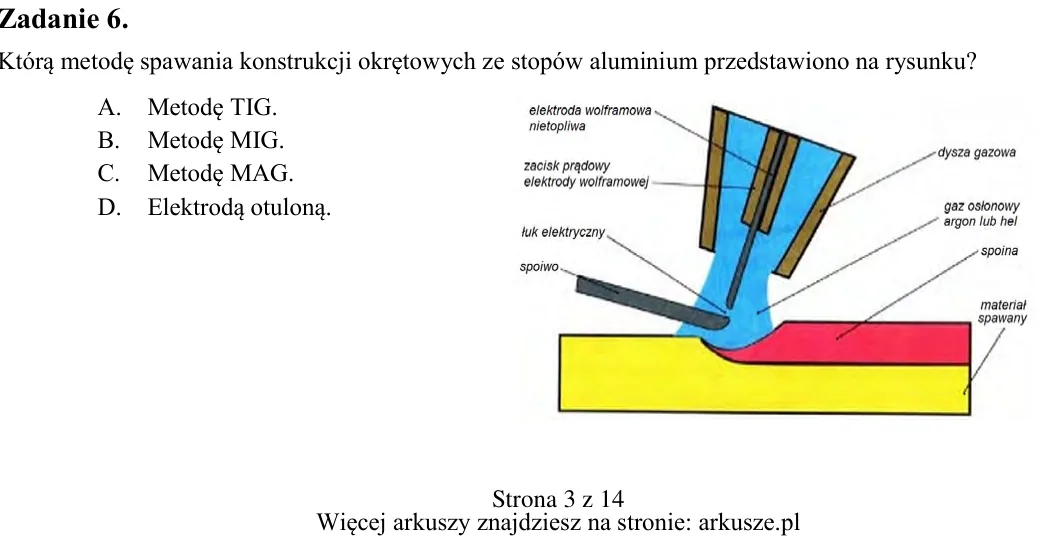

Zadanie 6. Którą metodę spawania konstrukcji okrętowych ze stopów aluminium przedstawiono na rysunku? A. Metodę TIG. B. Metodę MIG. C. Metodę MAG. D. Elektrodą otuloną.

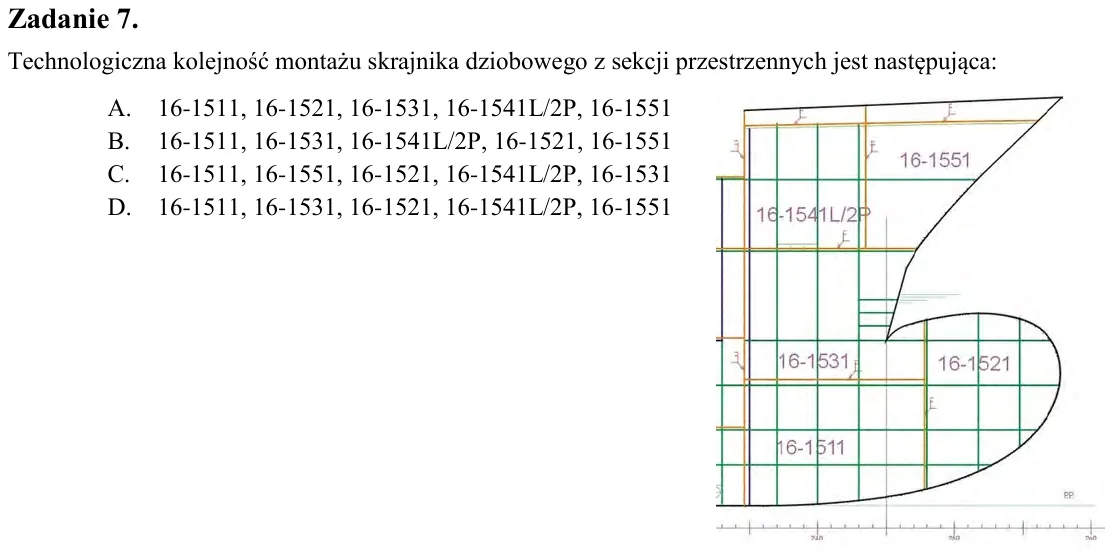

Zadanie 7. Technologiczna kolejność montażu skrajnika dziobowego z sekcji przestrzennych jest następująca: A. 16-1511, 16-1521, 16-1531, 16-1541L/2P, 16-1551 B. 16-1511, 16-1531, 16-1541L/2P, 16-1521, 16-1551 C. 16-1511,

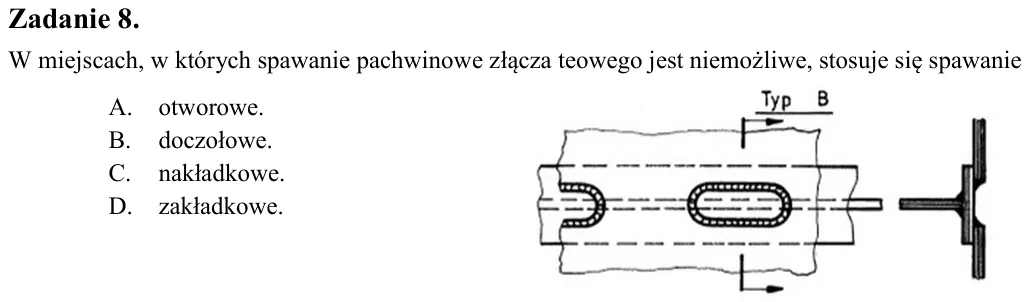

Zadanie 8. W miejscach, w których spawanie pachwinowe złącza teowego jest niemożliwe, stosuje się spawanie A. otworowe. B. doczołowe. C. nakładkowe. D. zakładkowe.

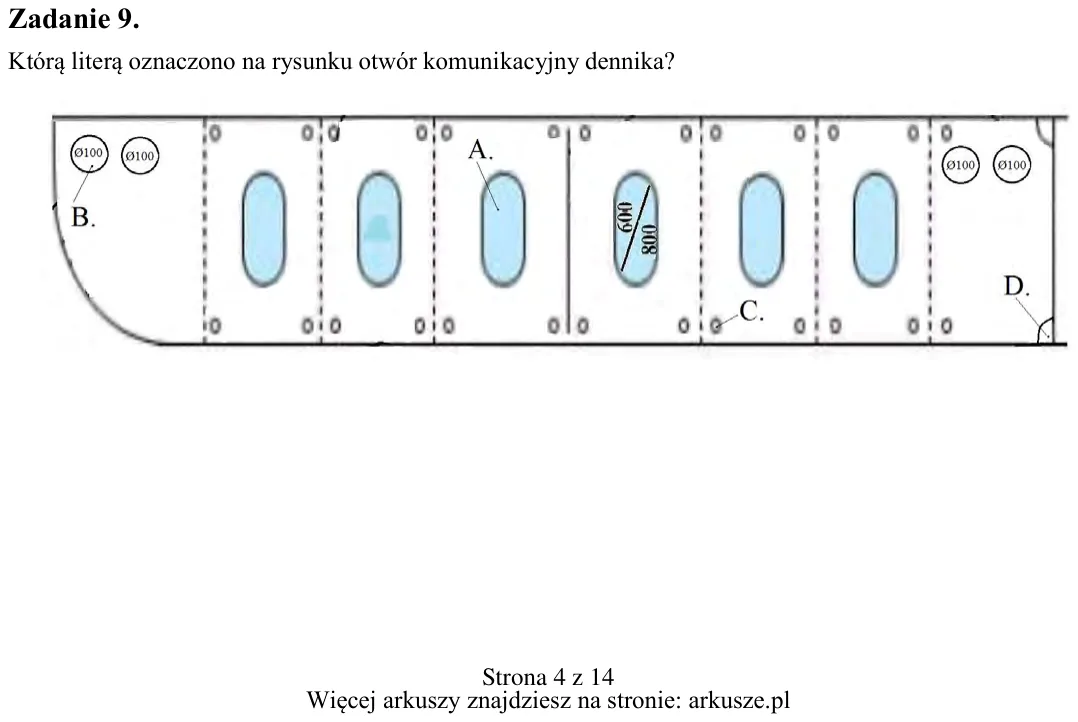

Zadanie 9. Którą literą oznaczono na rysunku otwór komunikacyjny dennika?

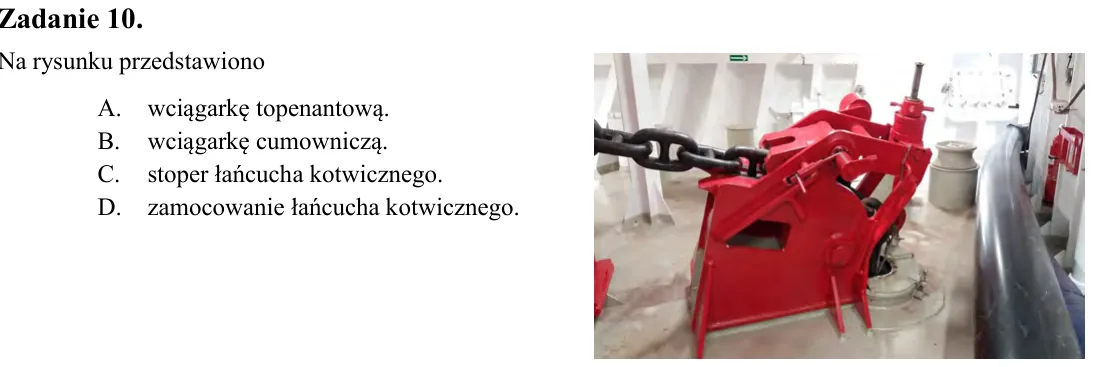

Zadanie 10. Na rysunku przedstawiono A. wciągarkę topenantową. B. wciągarkę cumowniczą. C. stoper łańcucha kotwicznego. D. zamocowanie łańcucha kotwicznego.

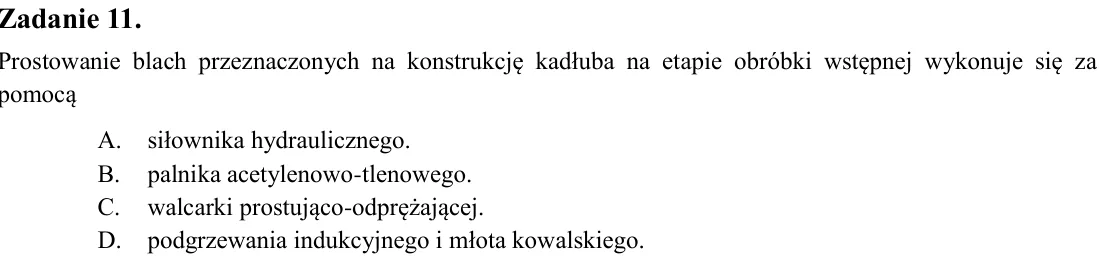

Zadanie 11. Prostowanie blach przeznaczonych na konstrukcję kadłuba na etapie obróbki wstępnej wykonuje się za pomocą A. siłownika hydraulicznego. B. palnika acetylenowo-tlenowego. C. walcarki prostująco-odprężającej. D.

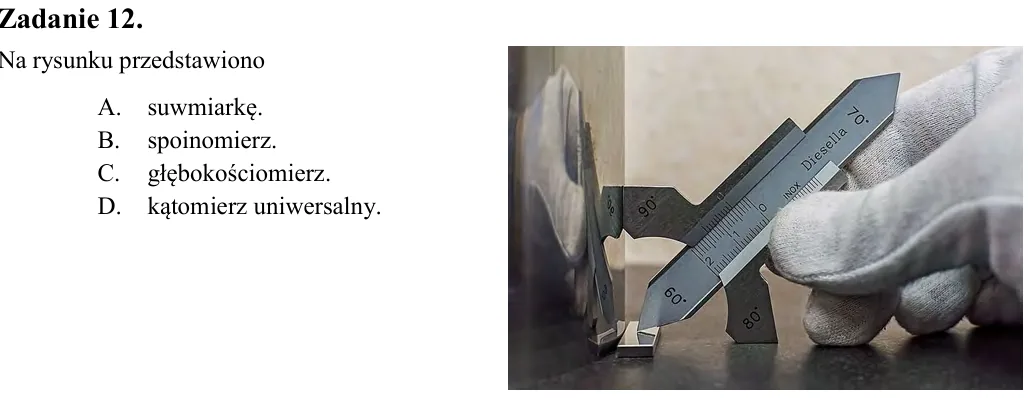

Zadanie 12. Na rysunku przedstawiono A. suwmiarkę. B. spoinomierz. C. głębokościomierz. D. kątomierz uniwersalny.

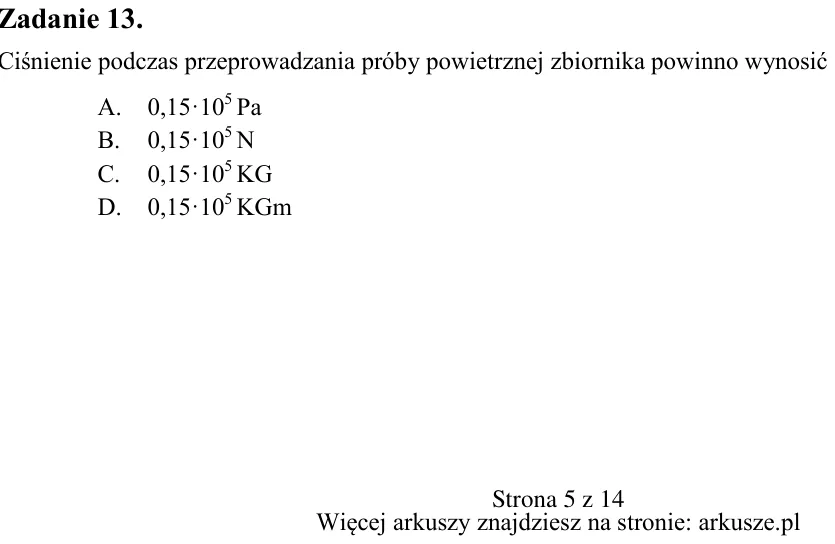

Zadanie 13. Ciśnienie podczas przeprowadzania próby powietrznej zbiornika powinno wynosić A. 0,15·105 Pa B. 0,15·105 N C. 0,15·105 KG D. 0,15·105 KGm

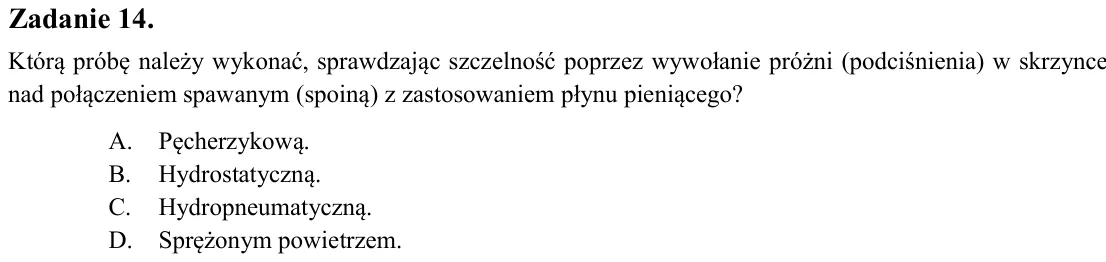

Zadanie 14. Którą próbę należy wykonać, sprawdzając szczelność poprzez wywołanie próżni (podciśnienia) w skrzynce nad połączeniem spawanym (spoiną) z zastosowaniem płynu pieniącego? A. Pęcherzykową. B. Hydrostatyczną. C.

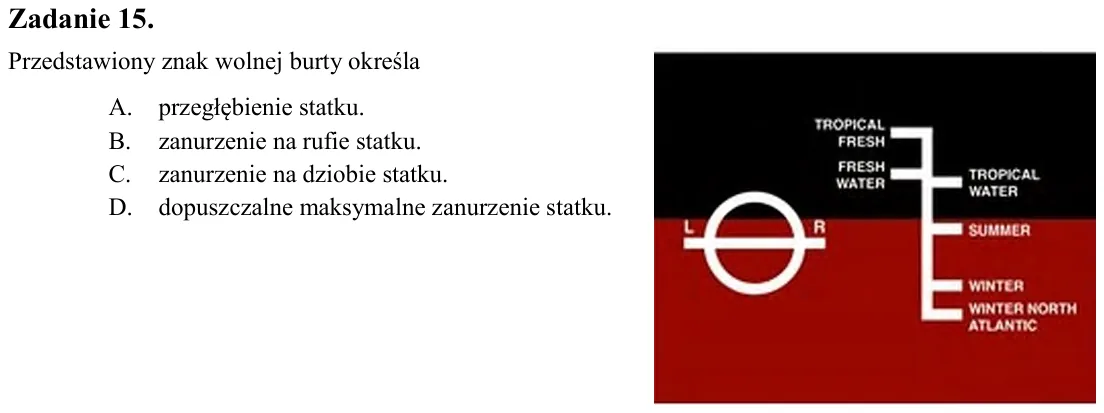

Zadanie 15. Przedstawiony znak wolnej burty określa A. przegłębienie statku. B. zanurzenie na rufie statku. C. zanurzenie na dziobie statku. D. dopuszczalne maksymalne zanurzenie statku.

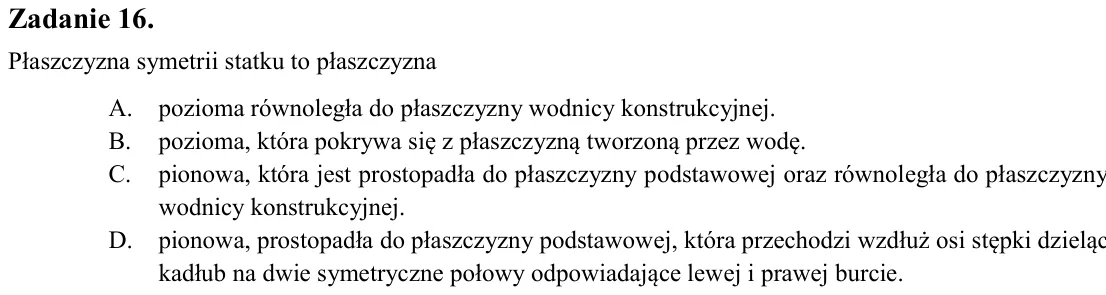

Zadanie 16. Płaszczyzna symetrii statku to płaszczyzna A. pozioma równoległa do płaszczyzny wodnicy konstrukcyjnej. B. pozioma, która pokrywa się z płaszczyzną tworzoną przez wodę. C. pionowa, która jest prostopadła do p

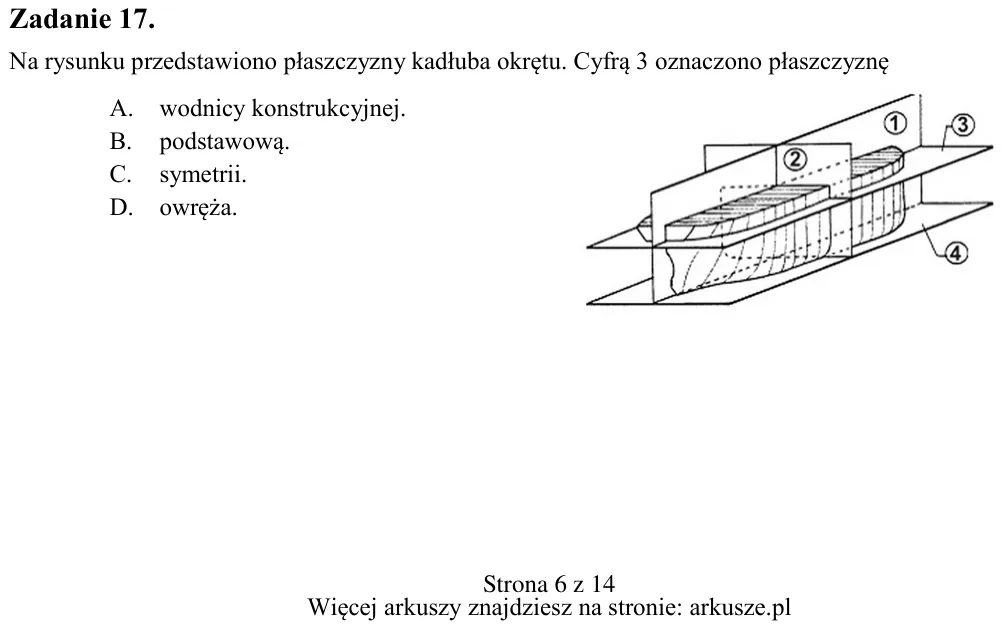

Zadanie 17. Na rysunku przedstawiono płaszczyzny kadłuba okrętu. Cyfrą 3 oznaczono płaszczyznę A. wodnicy konstrukcyjnej. B. podstawową. C. symetrii. D. owręża.

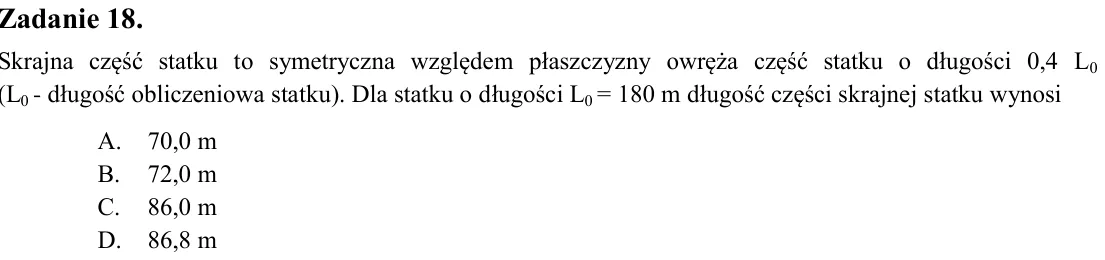

Zadanie 18. Skrajna część statku to symetryczna względem płaszczyzny owręża część statku o długości 0,4 L0 (L0 - długość obliczeniowa statku). Dla statku o długości L0 = 180 m długość części skrajnej statku wynosi A. 70,

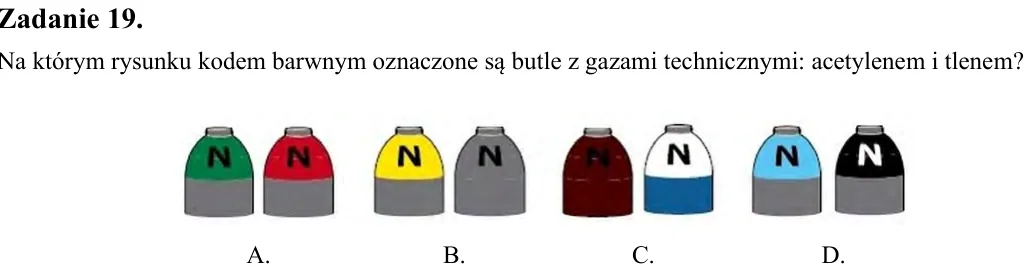

Zadanie 19. Na którym rysunku kodem barwnym oznaczone są butle z gazami technicznymi: acetylenem i tlenem?

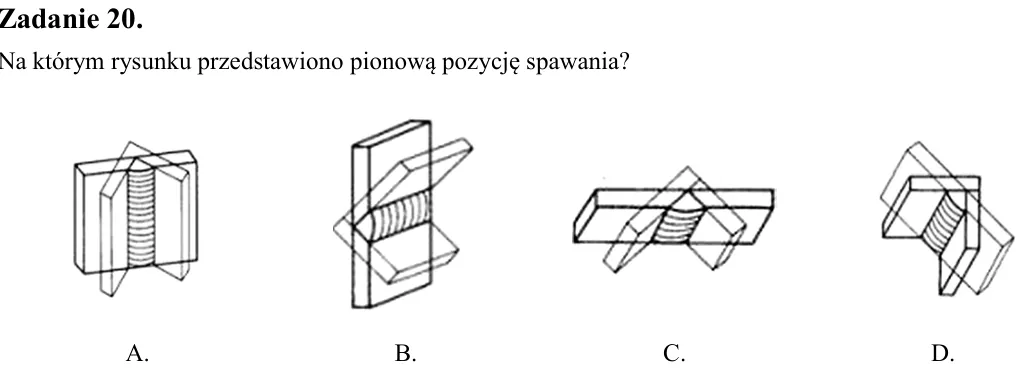

Zadanie 20. Na którym rysunku przedstawiono pionową pozycję spawania?

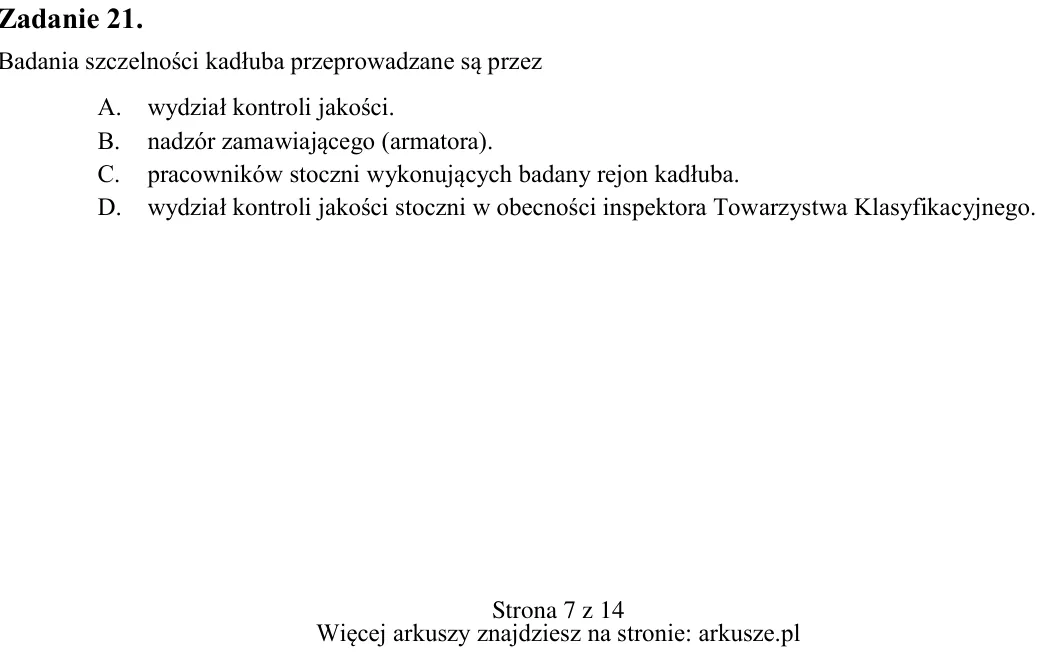

Zadanie 21. Badania szczelności kadłuba przeprowadzane są przez A. wydział kontroli jakości. B. nadzór zamawiającego (armatora). C. pracowników stoczni wykonujących badany rejon kadłuba. D. wydział kontroli jakości stocz

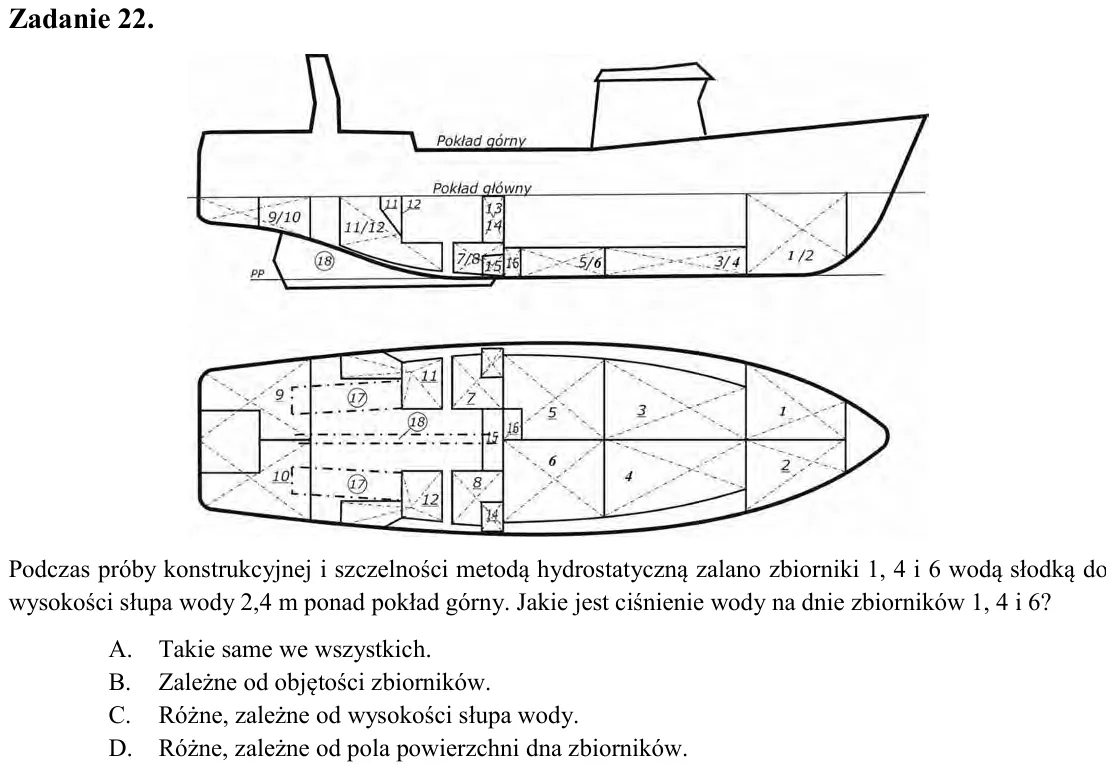

Zadanie 22. Podczas próby konstrukcyjnej i szczelności metodą hydrostatyczną zalano zbiorniki 1, 4 i 6 wodą słodką do wysokości słupa wody 2,4 m ponad pokład górny. Jakie jest ciśnienie wody na dnie zbiorników 1, 4 i 6?

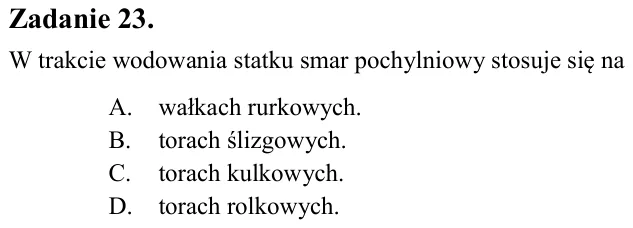

Zadanie 23. W trakcie wodowania statku smar pochylniowy stosuje się na A. wałkach rurkowych. B. torach ślizgowych. C. torach kulkowych. D. torach rolkowych.

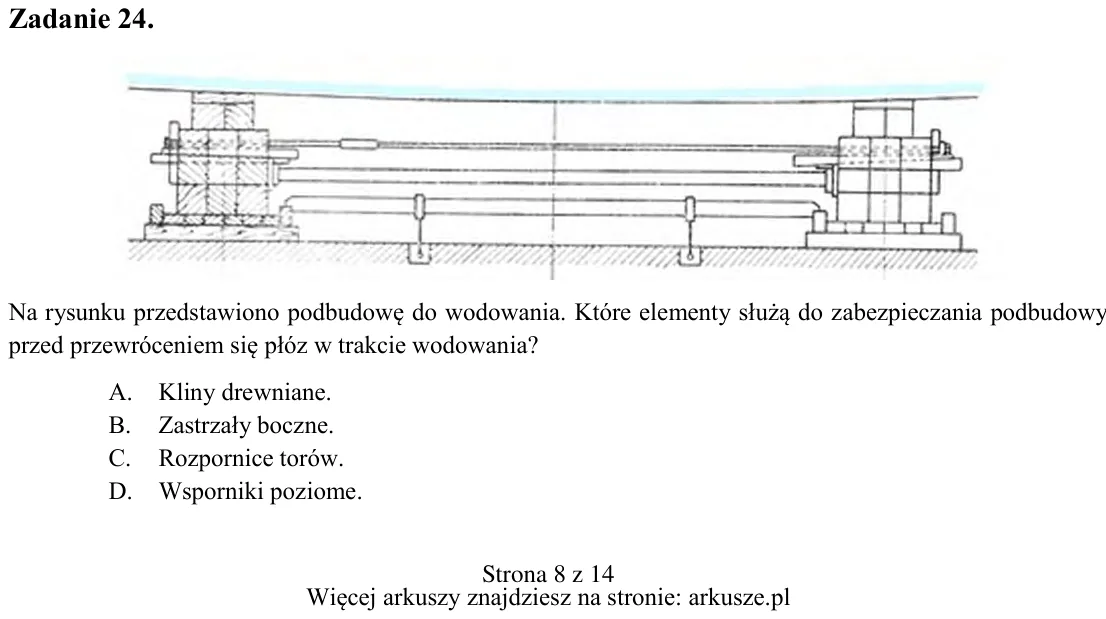

Zadanie 24. Na rysunku przedstawiono podbudowę do wodowania. Które elementy służą do zabezpieczania podbudowy przed przewróceniem się płóz w trakcie wodowania? A. Kliny drewniane. B. Zastrzały boczne. C. Rozpornice torów

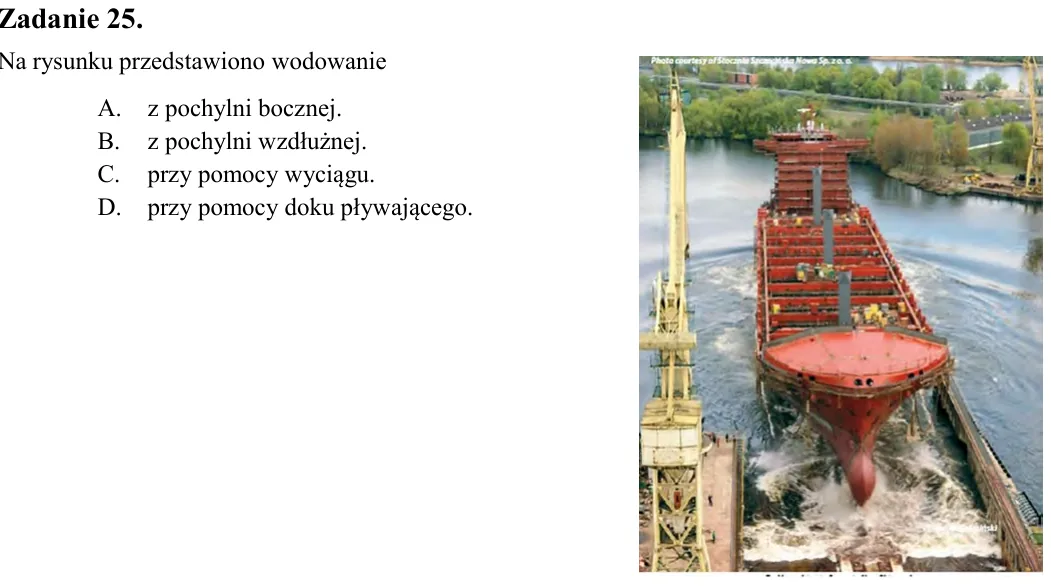

Zadanie 25. Na rysunku przedstawiono wodowanie A. z pochylni bocznej. B. z pochylni wzdłużnej. C. przy pomocy wyciągu. D. przy pomocy doku pływającego.

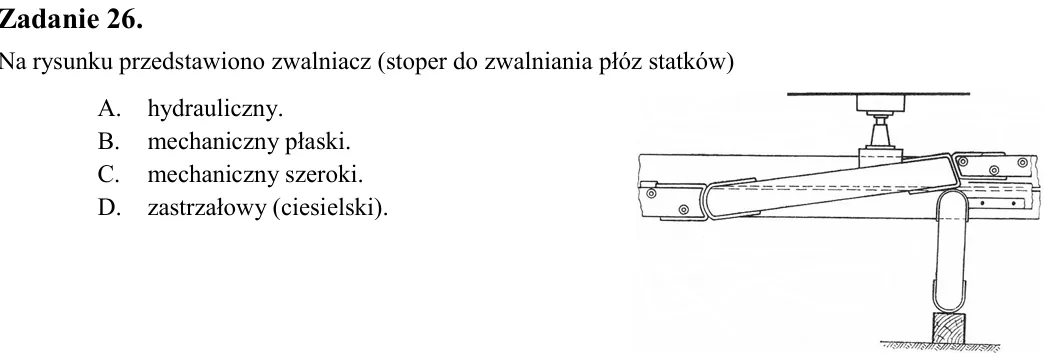

Zadanie 26. Na rysunku przedstawiono zwalniacz (stoper do zwalniania płóz statków) A. hydrauliczny. B. mechaniczny płaski. C. mechaniczny szeroki. D. zastrzałowy (ciesielski).

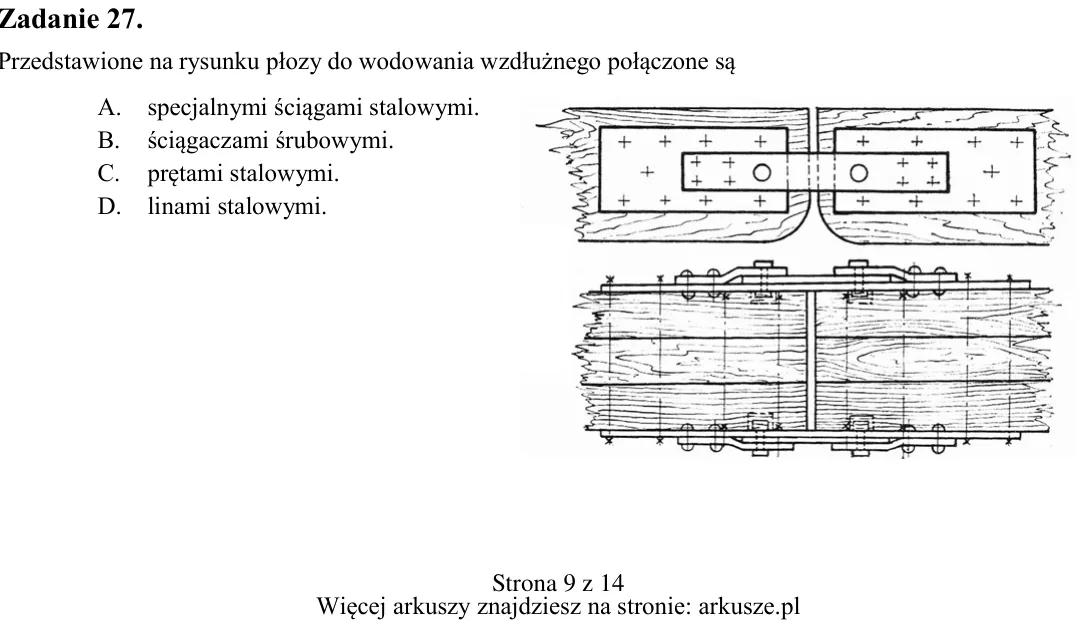

Zadanie 27. Przedstawione na rysunku płozy do wodowania wzdłużnego połączone są A. specjalnymi ściągami stalowymi. B. ściągaczami śrubowymi. C. prętami stalowymi. D. linami stalowymi.

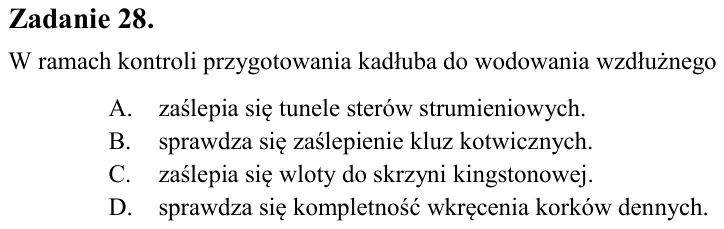

Zadanie 28. W ramach kontroli przygotowania kadłuba do wodowania wzdłużnego A. zaślepia się tunele sterów strumieniowych. B. sprawdza się zaślepienie kluz kotwicznych. C. zaślepia się wloty do skrzyni kingstonowej. D. sp

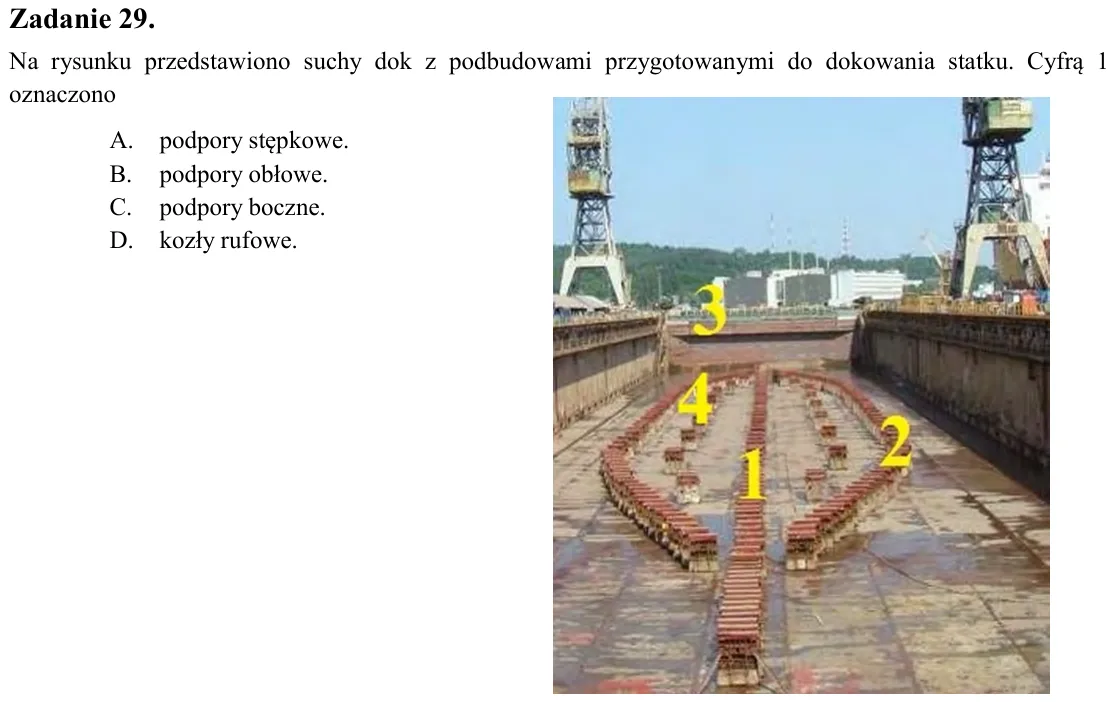

Zadanie 29. Na rysunku przedstawiono suchy dok z podbudowami przygotowanymi do dokowania statku. Cyfrą 1 oznaczono A. podpory stępkowe. B. podpory obłowe. C. podpory boczne. D. kozły rufowe.

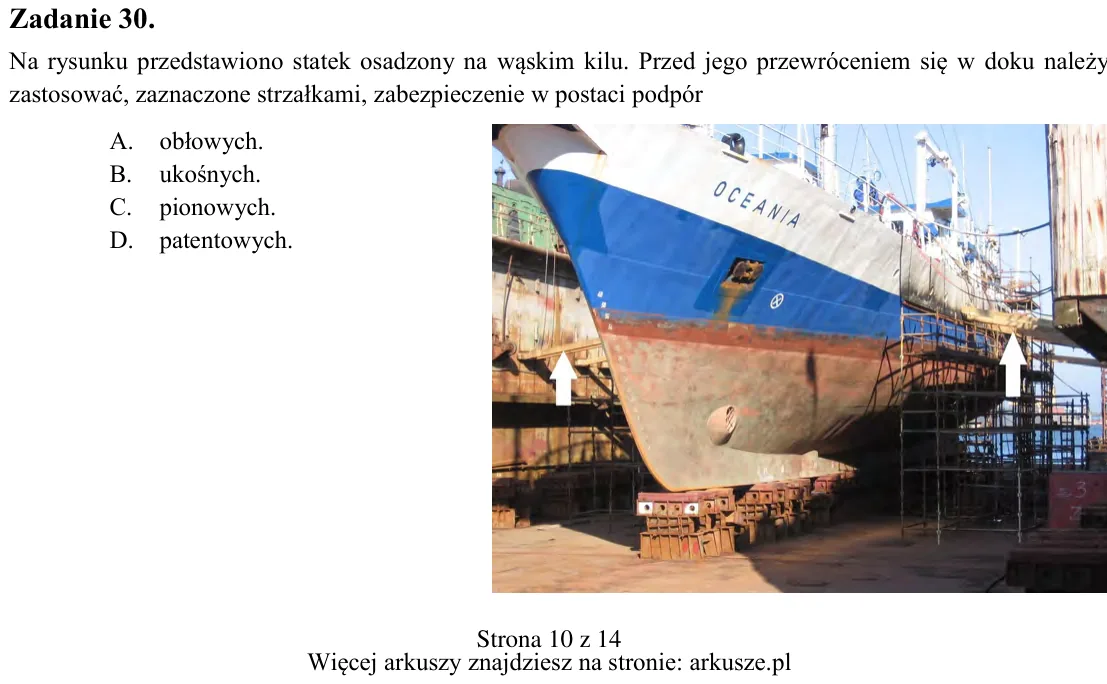

Zadanie 30. Na rysunku przedstawiono statek osadzony na wąskim kilu. Przed jego przewróceniem się w doku należy zastosować, zaznaczone strzałkami, zabezpieczenie w postaci podpór A. obłowych. B. ukośnych. C. pionowych. D

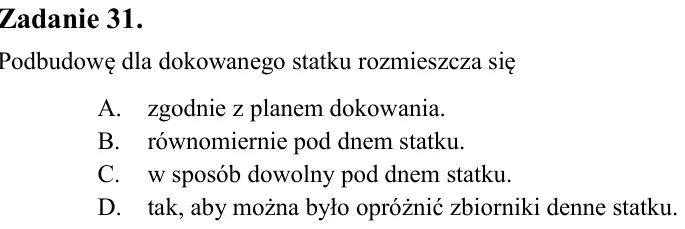

Zadanie 31. Podbudowę dla dokowanego statku rozmieszcza się A. zgodnie z planem dokowania. B. równomiernie pod dnem statku. C. w sposób dowolny pod dnem statku. D. tak, aby można było opróżnić zbiorniki denne statku.

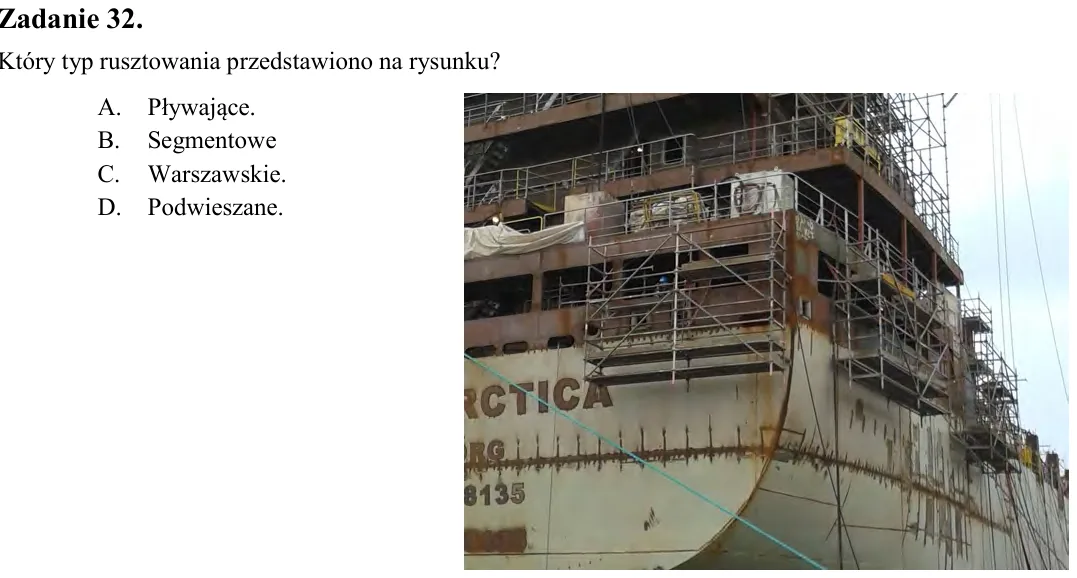

Zadanie 32. Który typ rusztowania przedstawiono na rysunku? A. Pływające. B. Segmentowe C. Warszawskie. D. Podwieszane.

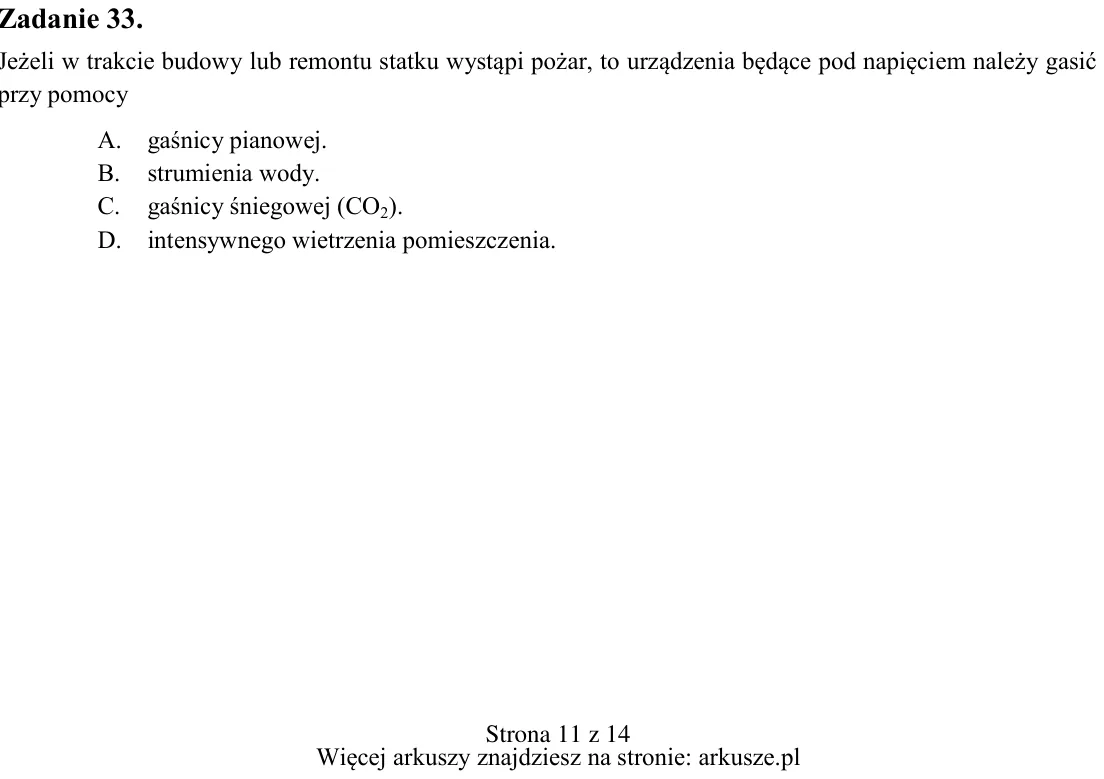

Zadanie 33. Jeżeli w trakcie budowy lub remontu statku wystąpi pożar, to urządzenia będące pod napięciem należy gasić przy pomocy A. gaśnicy pianowej. B. strumienia wody. C. gaśnicy śniegowej (CO2). D. intensywnego wietr

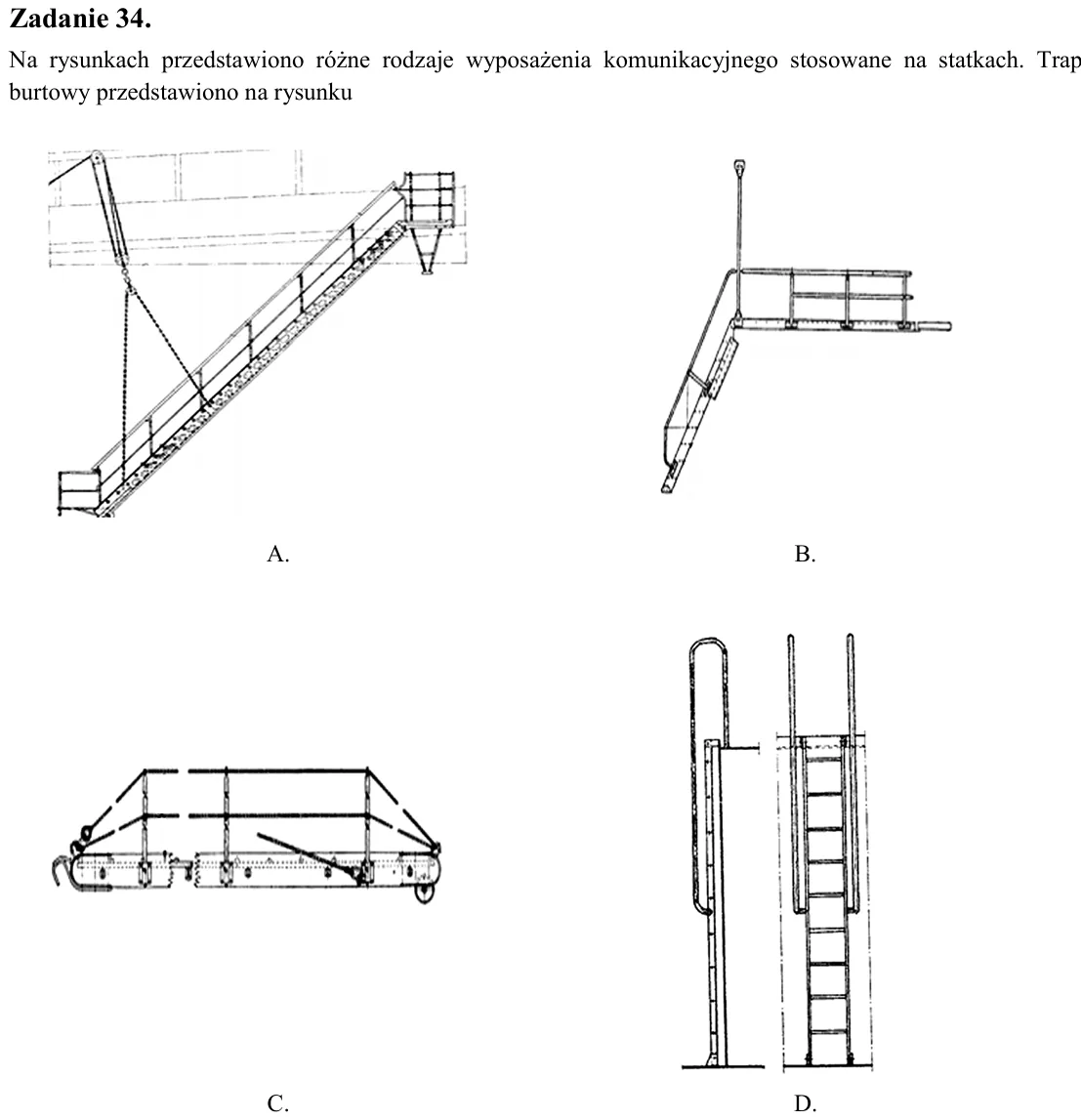

Zadanie 34. Na rysunkach przedstawiono różne rodzaje wyposażenia komunikacyjnego stosowane na statkach. Trap burtowy przedstawiono na rysunku

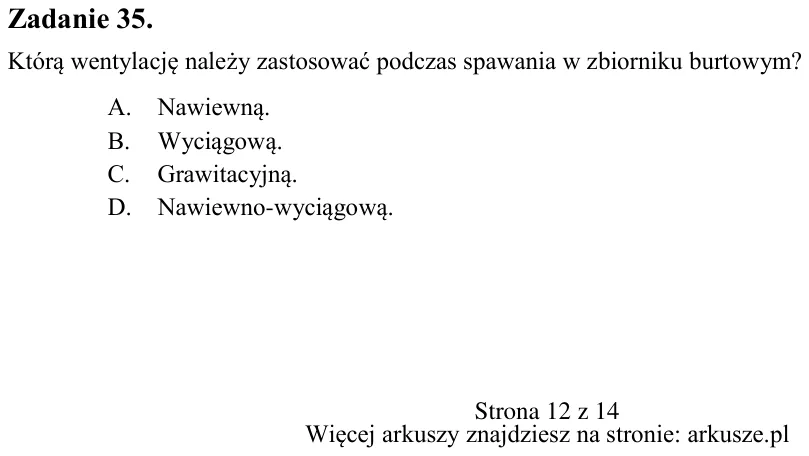

Zadanie 35. Którą wentylację należy zastosować podczas spawania w zbiorniku burtowym? A. Nawiewną. B. Wyciągową. C. Grawitacyjną. D. Nawiewno-wyciągową. A. B. C. D.

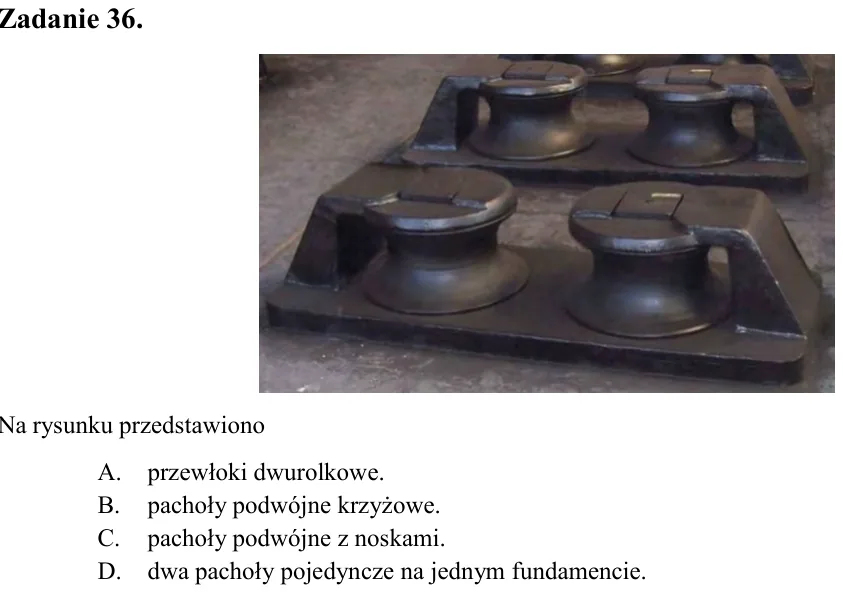

Zadanie 36. Na rysunku przedstawiono A. przewłoki dwurolkowe. B. pachoły podwójne krzyżowe. C. pachoły podwójne z noskami. D. dwa pachoły pojedyncze na jednym fundamencie.

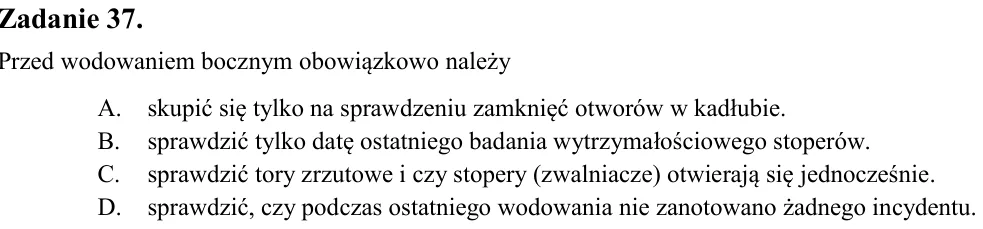

Zadanie 37. Przed wodowaniem bocznym obowiązkowo należy A. skupić się tylko na sprawdzeniu zamknięć otworów w kadłubie. B. sprawdzić tylko datę ostatniego badania wytrzymałościowego stoperów. C. sprawdzić tory zrzutowe i

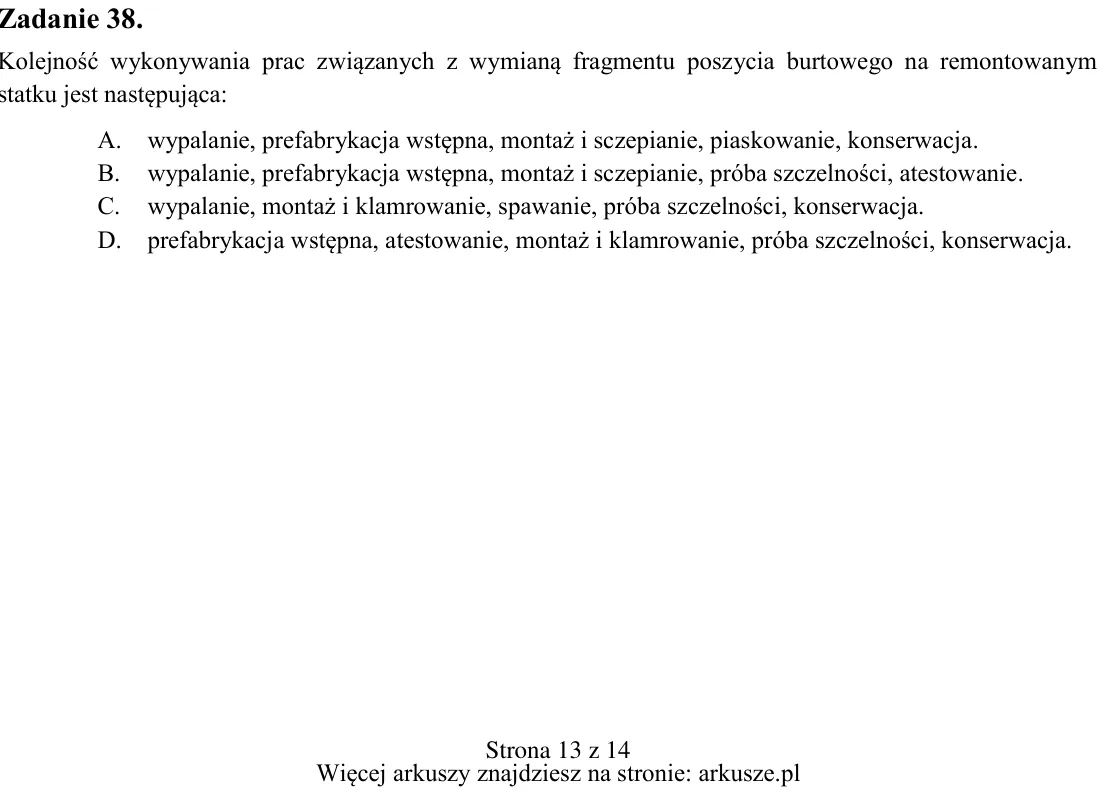

Zadanie 38. Kolejność wykonywania prac związanych z wymianą fragmentu poszycia burtowego na remontowanym statku jest następująca: A. wypalanie, prefabrykacja wstępna, montaż i sczepianie, piaskowanie, konserwacja. B. wyp

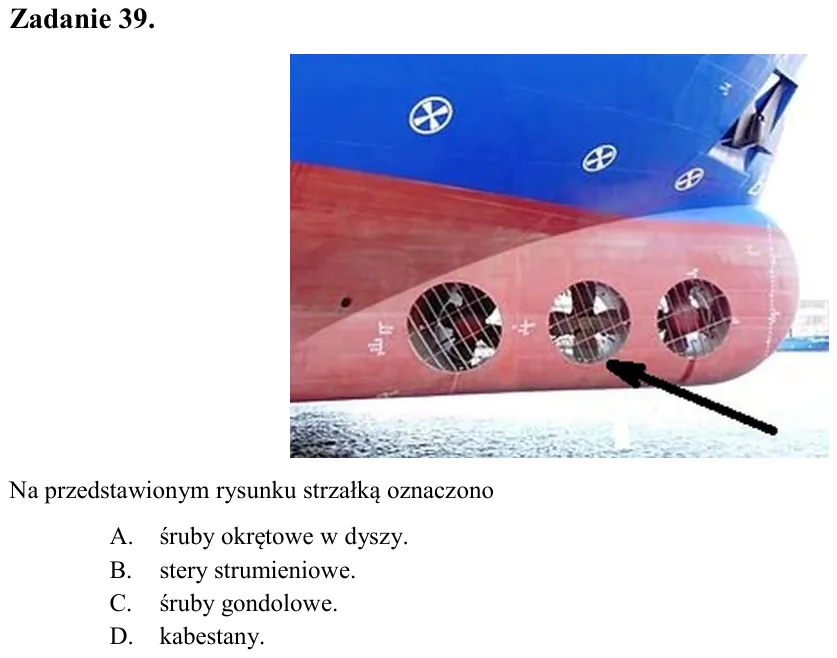

Zadanie 39. Na przedstawionym rysunku strzałką oznaczono A. śruby okrętowe w dyszy. B. stery strumieniowe. C. śruby gondolowe. D. kabestany.

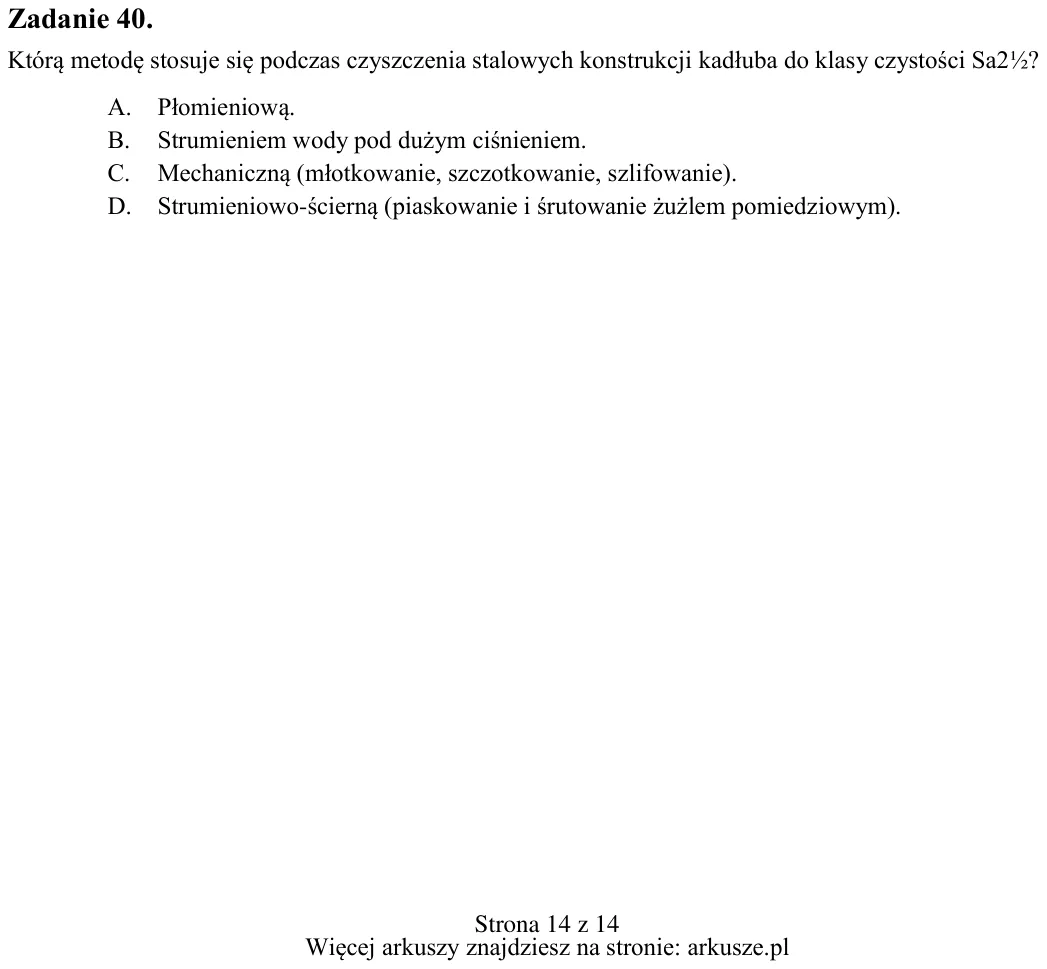

Zadanie 40. Którą metodę stosuje się podczas czyszczenia stalowych konstrukcji kadłuba do klasy czystości Sa2½? A. Płomieniową. B. Strumieniem wody pod dużym ciśnieniem. C. Mechaniczną (młotkowanie, szczotkowanie, szlifo
