M25 · Egzamin zawodowy · czerwiec 2018

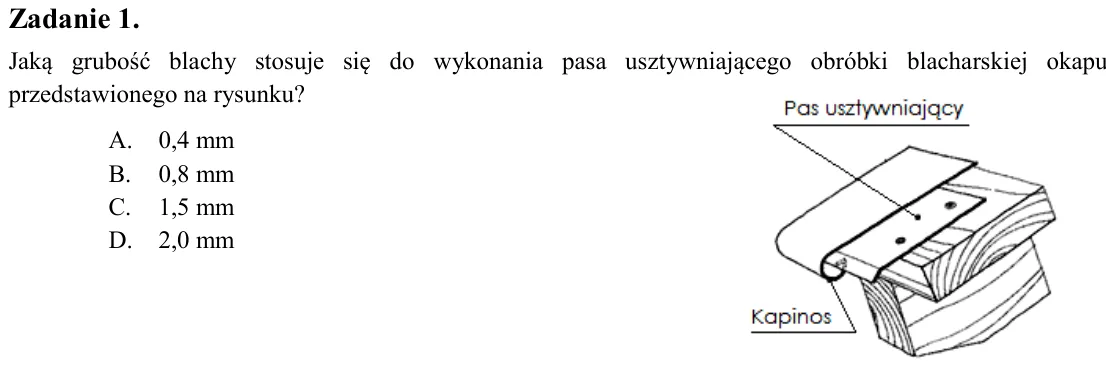

Zadanie 1. Jaką grubość blachy stosuje się do wykonania pasa usztywniającego obróbki blacharskiej okapu przedstawionego na rysunku? A. 0,4 mm B. 0,8 mm C. 1,5 mm D. 2,0 mm

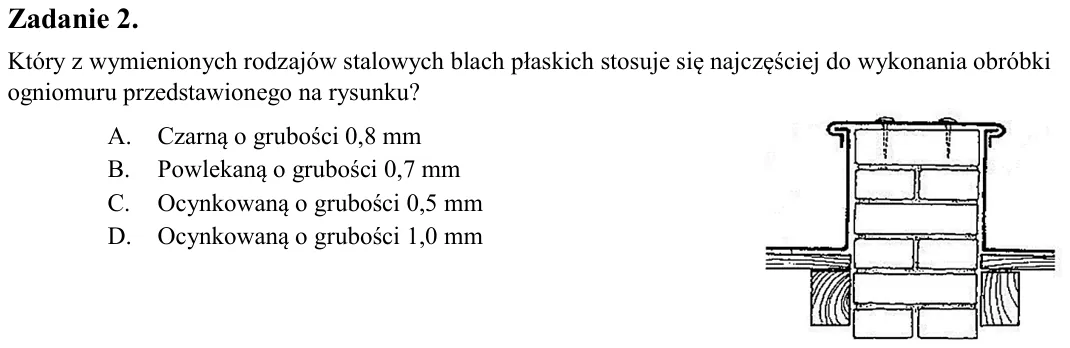

Zadanie 2. Który z wymienionych rodzajów stalowych blach płaskich stosuje się najczęściej do wykonania obróbki ogniomuru przedstawionego na rysunku? A. Czarną o grubości 0,8 mm B. Powlekaną o grubości 0,7 mm C. Ocynkowan

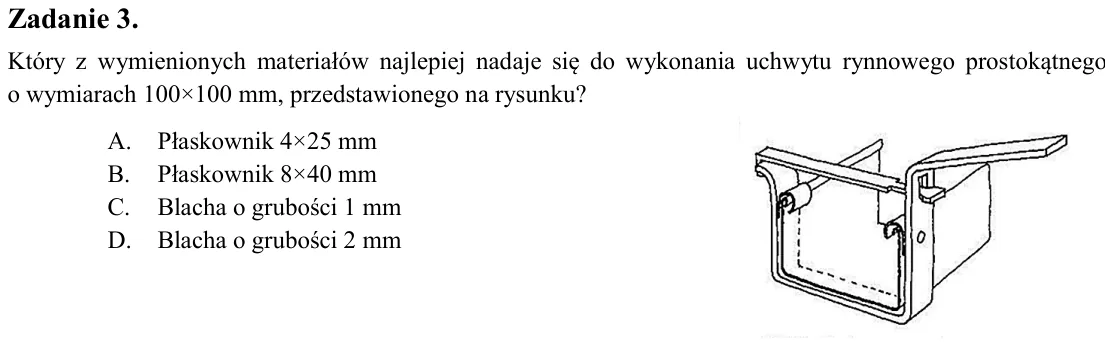

Zadanie 3. Który z wymienionych materiałów najlepiej nadaje się do wykonania uchwytu rynnowego prostokątnego o wymiarach 100×100 mm, przedstawionego na rysunku? A. Płaskownik 4×25 mm B. Płaskownik 8×40 mm C. Blacha o gru

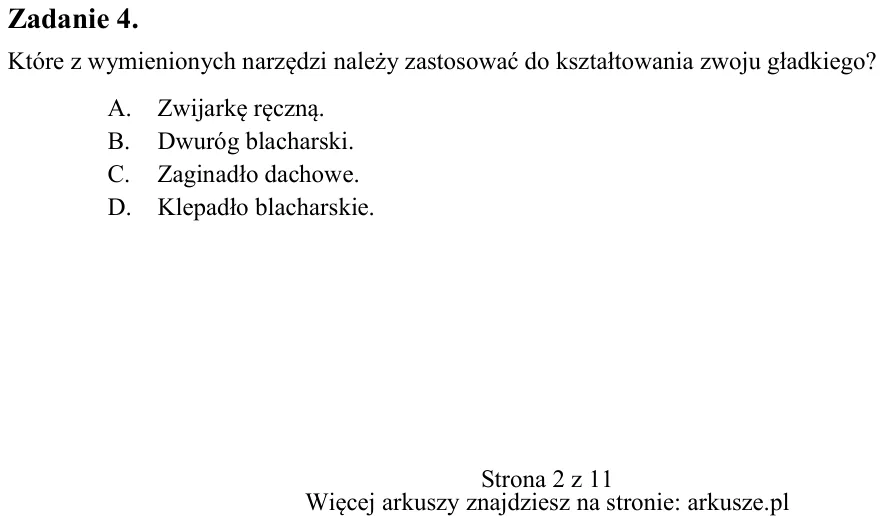

Zadanie 4. Które z wymienionych narzędzi należy zastosować do kształtowania zwoju gładkiego? A. Zwijarkę ręczną. B. Dwuróg blacharski. C. Zaginadło dachowe. D. Klepadło blacharskie.

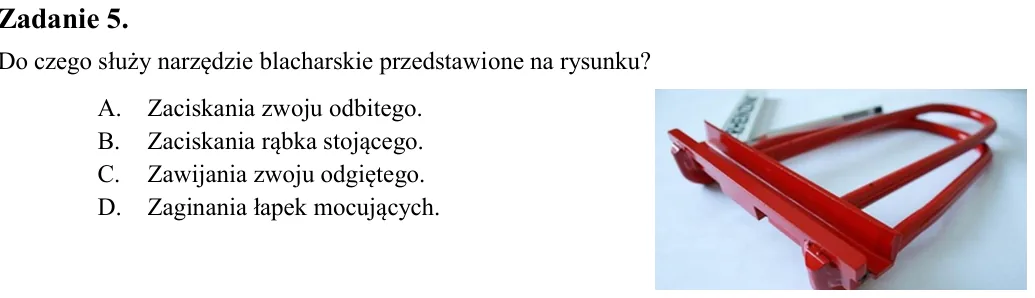

Zadanie 5. Do czego służy narzędzie blacharskie przedstawione na rysunku? A. Zaciskania zwoju odbitego. B. Zaciskania rąbka stojącego. C. Zawijania zwoju odgiętego. D. Zaginania łapek mocujących.

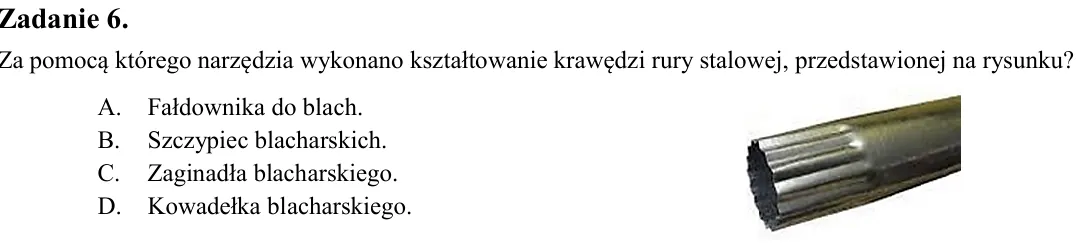

Zadanie 6. Za pomocą którego narzędzia wykonano kształtowanie krawędzi rury stalowej, przedstawionej na rysunku? A. Fałdownika do blach. B. Szczypiec blacharskich. C. Zaginadła blacharskiego. D. Kowadełka blacharskiego.

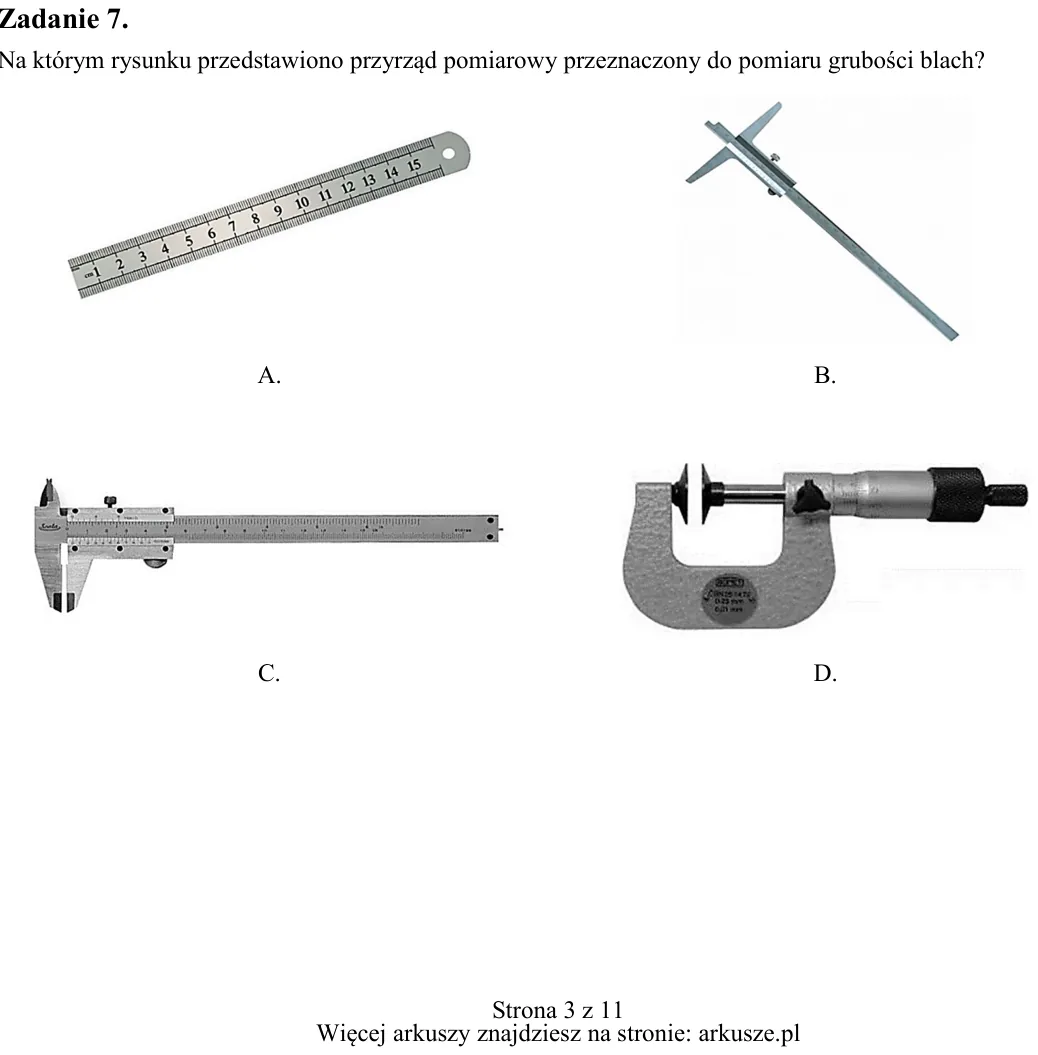

Zadanie 7. Na którym rysunku przedstawiono przyrząd pomiarowy przeznaczony do pomiaru grubości blach? A. B. C. D.

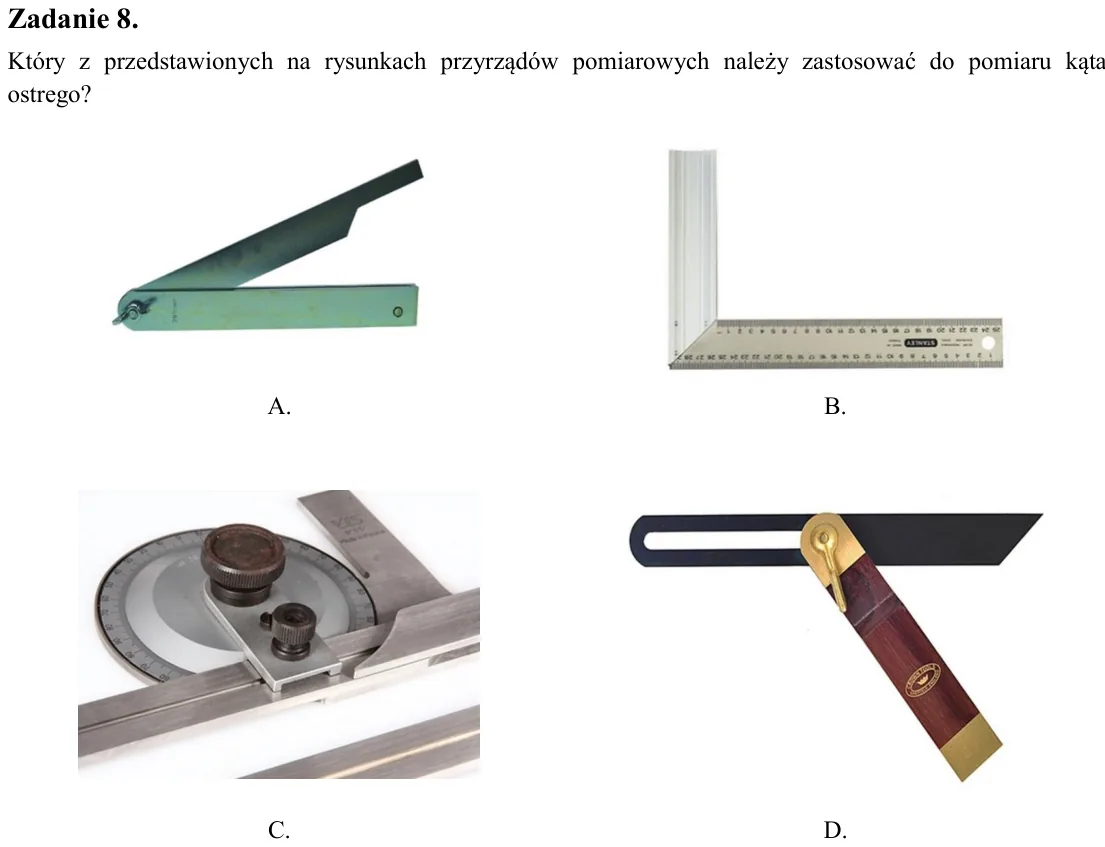

Zadanie 8. Który z przedstawionych na rysunkach przyrządów pomiarowych należy zastosować do pomiaru kąta ostrego?

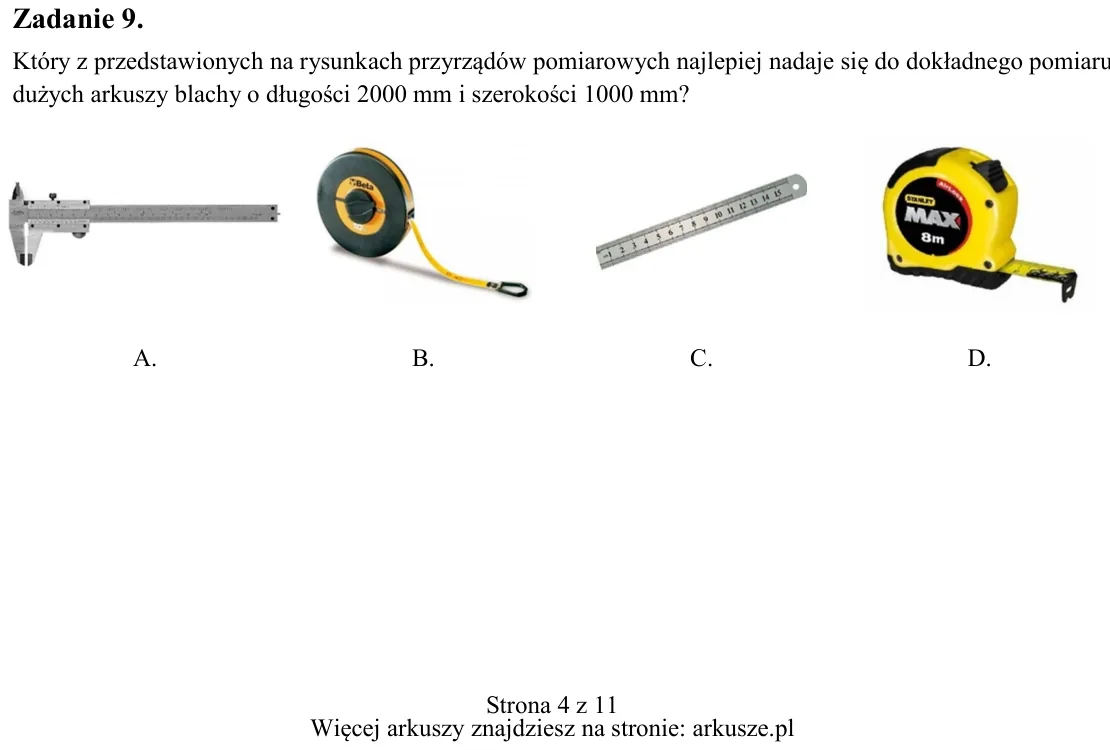

Zadanie 9. Który z przedstawionych na rysunkach przyrządów pomiarowych najlepiej nadaje się do dokładnego pomiaru dużych arkuszy blachy o długości 2000 mm i szerokości 1000 mm? A. B. C. D. A. B. C. D.

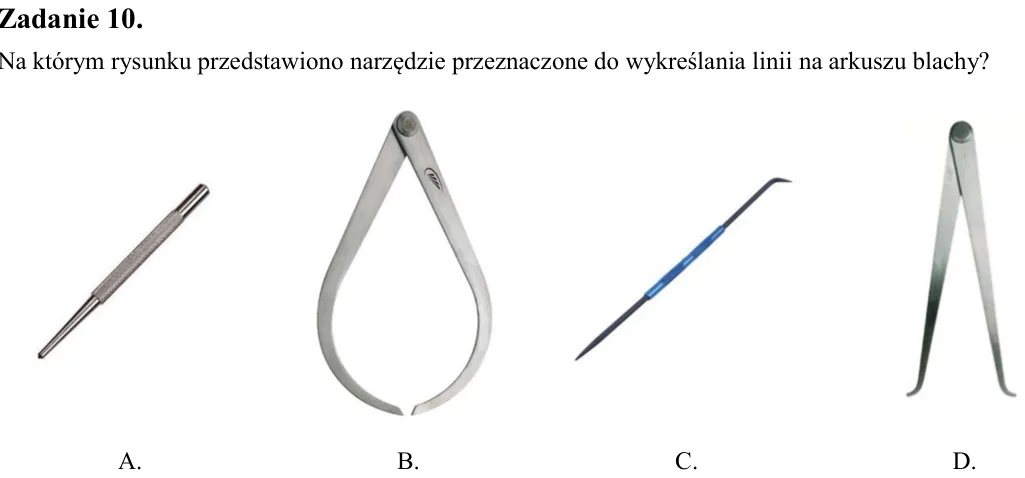

Zadanie 10. Na którym rysunku przedstawiono narzędzie przeznaczone do wykreślania linii na arkuszu blachy?

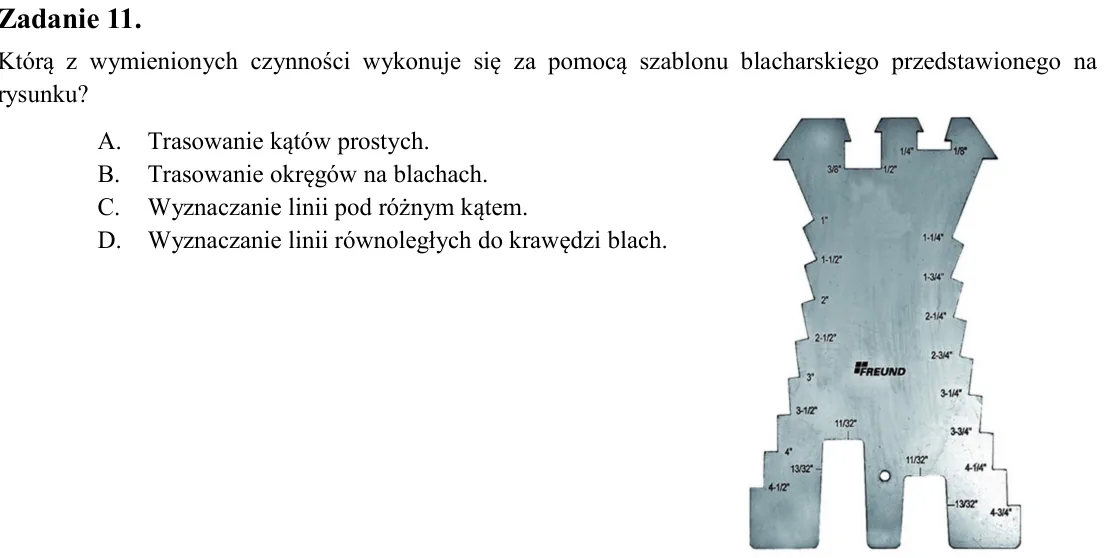

Zadanie 11. Którą z wymienionych czynności wykonuje się za pomocą szablonu blacharskiego przedstawionego na rysunku? A. Trasowanie kątów prostych. B. Trasowanie okręgów na blachach. C. Wyznaczanie linii pod różnym kątem.

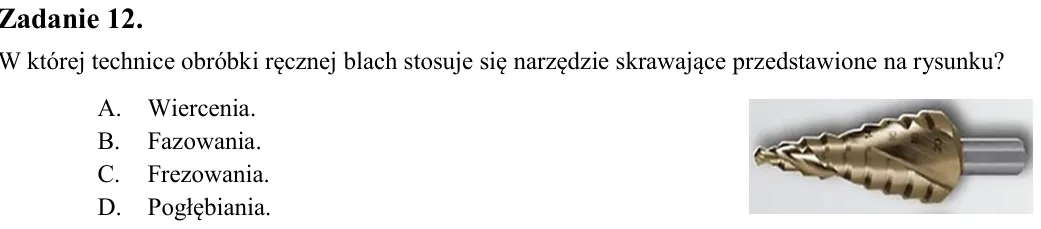

Zadanie 12. W której technice obróbki ręcznej blach stosuje się narzędzie skrawające przedstawione na rysunku? A. Wiercenia. B. Fazowania. C. Frezowania. D. Pogłębiania.

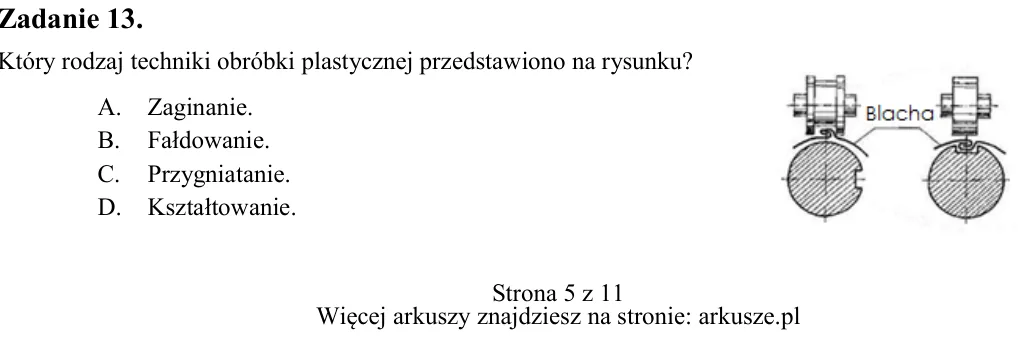

Zadanie 13. Który rodzaj techniki obróbki plastycznej przedstawiono na rysunku? A. Zaginanie. B. Fałdowanie. C. Przygniatanie. D. Kształtowanie. A. B. C. D.

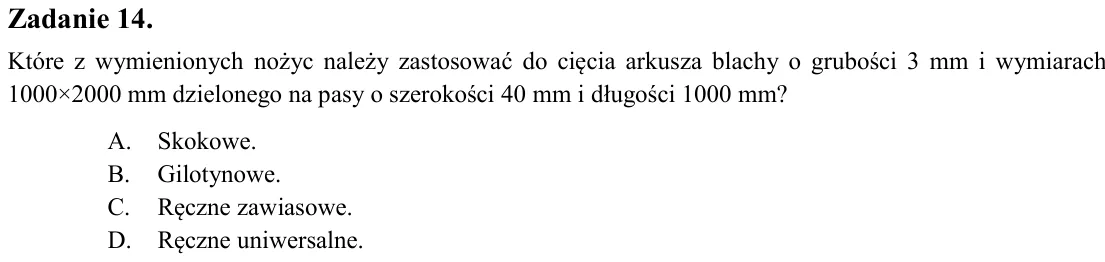

Zadanie 14. Które z wymienionych nożyc należy zastosować do cięcia arkusza blachy o grubości 3 mm i wymiarach 1000×2000 mm dzielonego na pasy o szerokości 40 mm i długości 1000 mm? A. Skokowe. B. Gilotynowe. C. Ręczne za

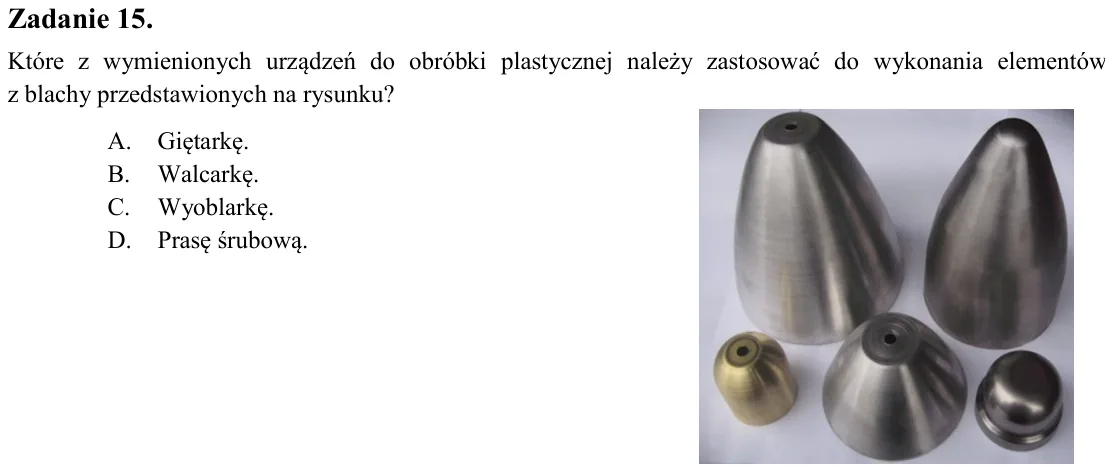

Zadanie 15. Które z wymienionych urządzeń do obróbki plastycznej należy zastosować do wykonania elementów z blachy przedstawionych na rysunku? A. Giętarkę. B. Walcarkę. C. Wyoblarkę. D. Prasę śrubową.

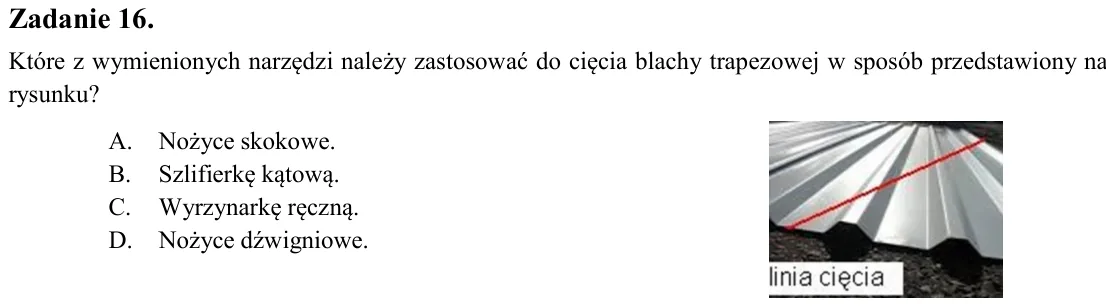

Zadanie 16. Które z wymienionych narzędzi należy zastosować do cięcia blachy trapezowej w sposób przedstawiony na rysunku? A. Nożyce skokowe. B. Szlifierkę kątową. C. Wyrzynarkę ręczną. D. Nożyce dźwigniowe.

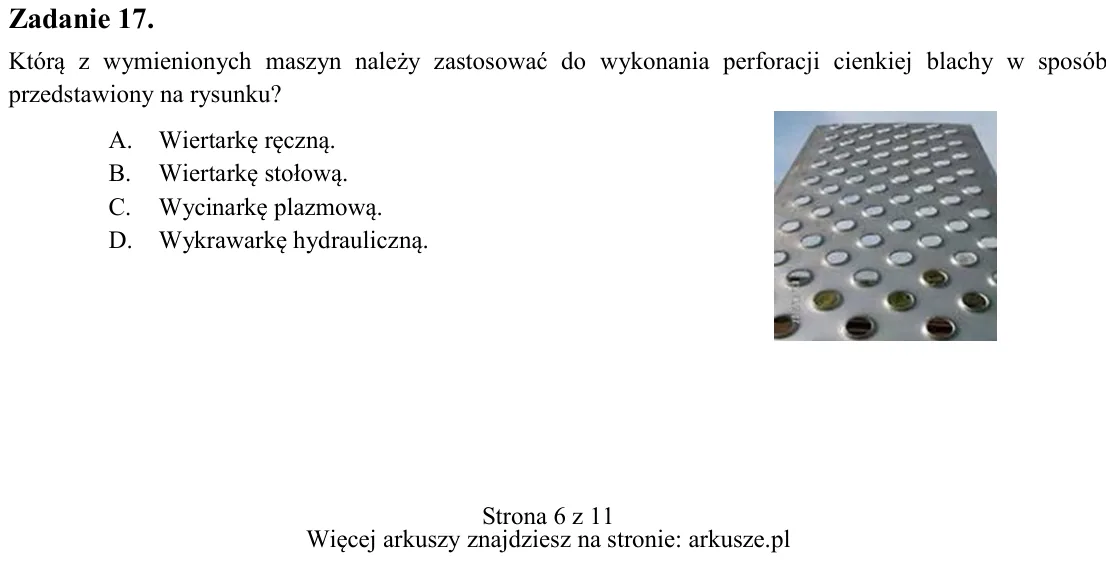

Zadanie 17. Którą z wymienionych maszyn należy zastosować do wykonania perforacji cienkiej blachy w sposób przedstawiony na rysunku? A. Wiertarkę ręczną. B. Wiertarkę stołową. C. Wycinarkę plazmową. D. Wykrawarkę hydraul

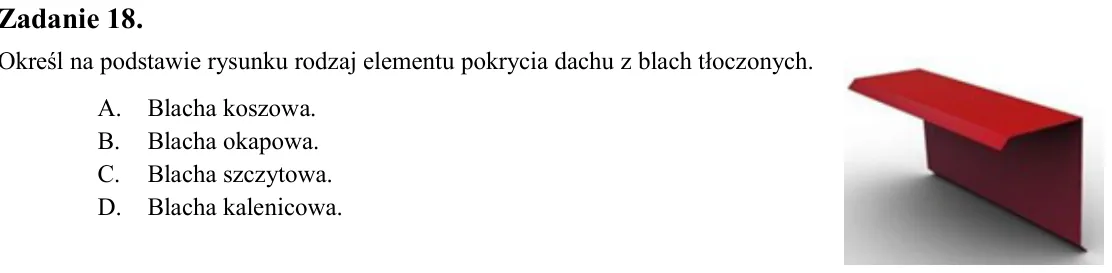

Zadanie 18. Określ na podstawie rysunku rodzaj elementu pokrycia dachu z blach tłoczonych. A. Blacha koszowa. B. Blacha okapowa. C. Blacha szczytowa. D. Blacha kalenicowa.

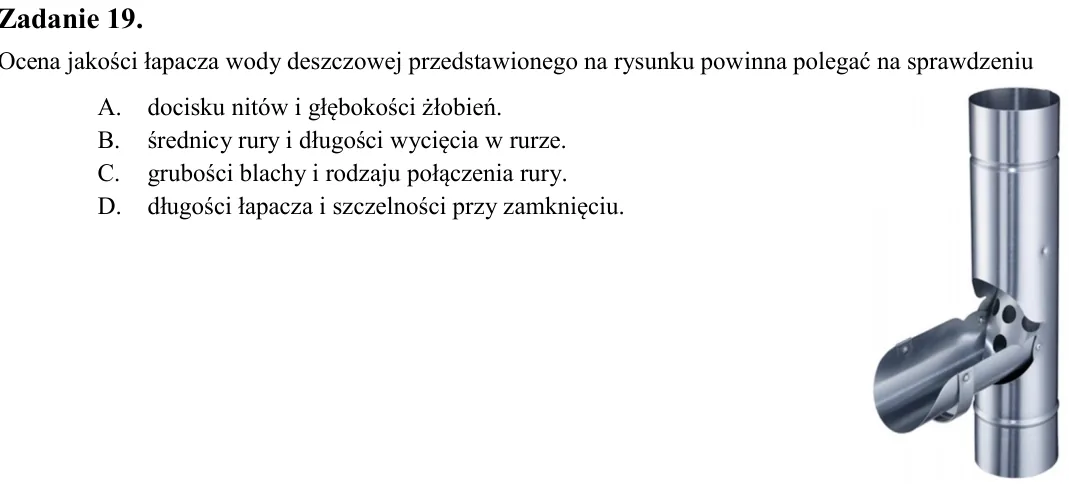

Zadanie 19. Ocena jakości łapacza wody deszczowej przedstawionego na rysunku powinna polegać na sprawdzeniu A. docisku nitów i głębokości żłobień. B. średnicy rury i długości wycięcia w rurze. C. grubości blachy i rodzaj

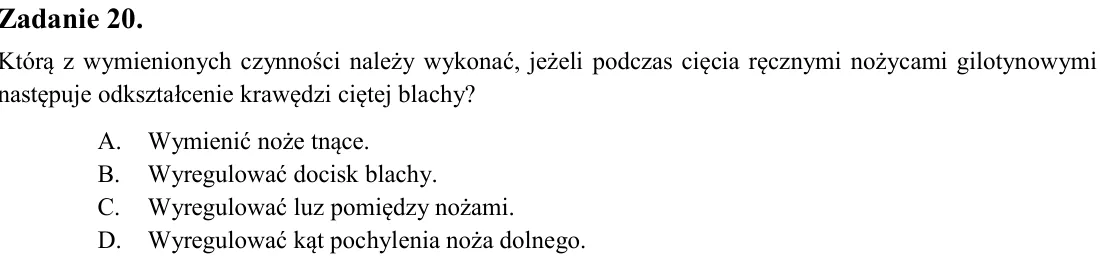

Zadanie 20. Którą z wymienionych czynności należy wykonać, jeżeli podczas cięcia ręcznymi nożycami gilotynowymi następuje odkształcenie krawędzi ciętej blachy? A. Wymienić noże tnące. B. Wyregulować docisk blachy. C. Wyr

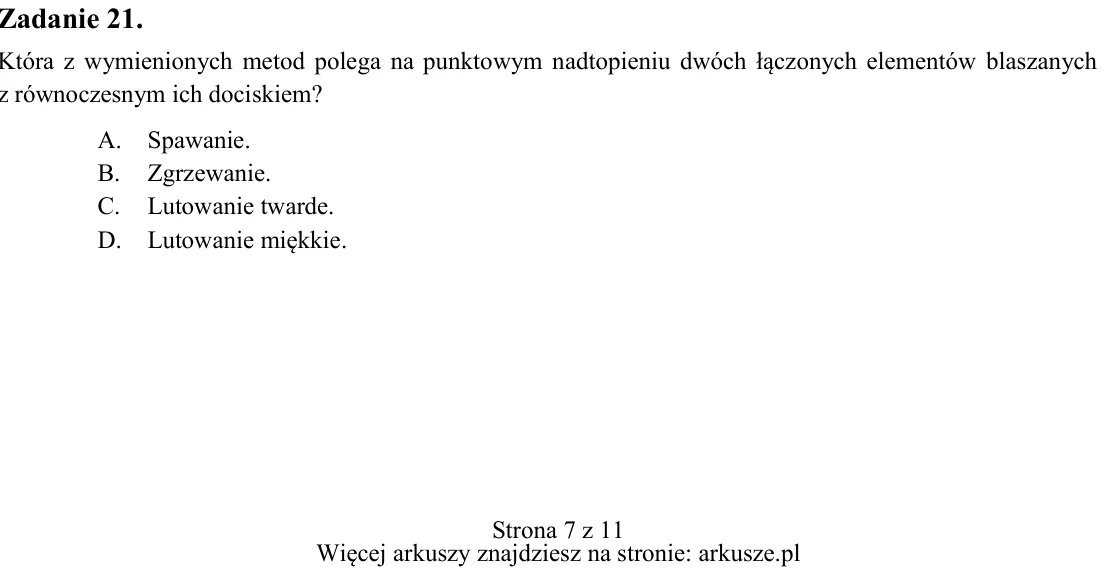

Zadanie 21. Która z wymienionych metod polega na punktowym nadtopieniu dwóch łączonych elementów blaszanych z równoczesnym ich dociskiem? A. Spawanie. B. Zgrzewanie. C. Lutowanie twarde. D. Lutowanie miękkie.

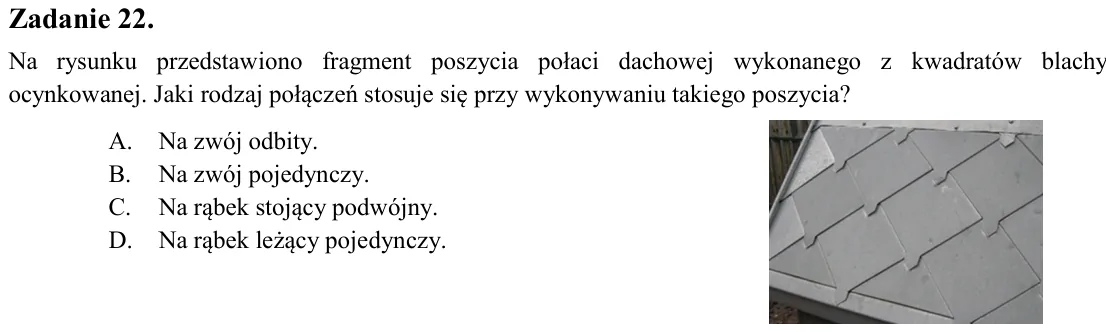

Zadanie 22. Na rysunku przedstawiono fragment poszycia połaci dachowej wykonanego z kwadratów blachy ocynkowanej. Jaki rodzaj połączeń stosuje się przy wykonywaniu takiego poszycia? A. Na zwój odbity. B. Na zwój pojedync

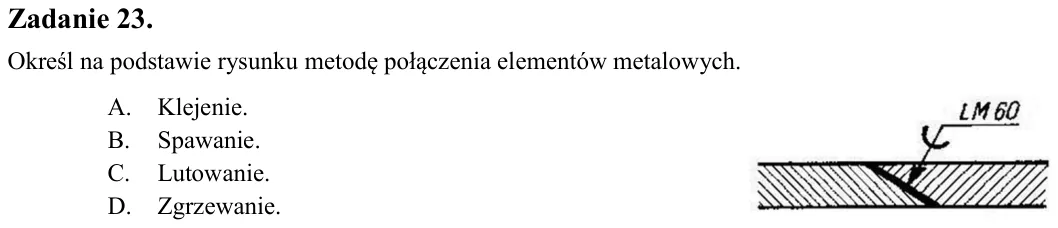

Zadanie 23. Określ na podstawie rysunku metodę połączenia elementów metalowych. A. Klejenie. B. Spawanie. C. Lutowanie. D. Zgrzewanie.

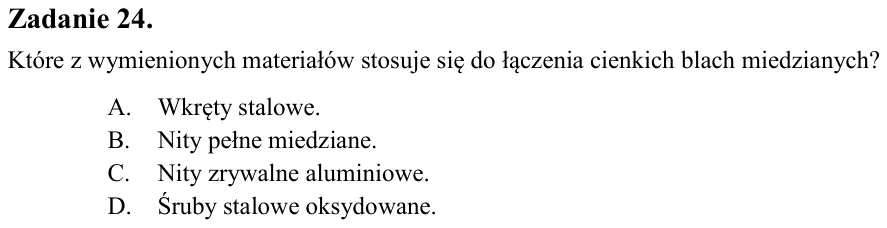

Zadanie 24. Które z wymienionych materiałów stosuje się do łączenia cienkich blach miedzianych? A. Wkręty stalowe. B. Nity pełne miedziane. C. Nity zrywalne aluminiowe. D. Śruby stalowe oksydowane.

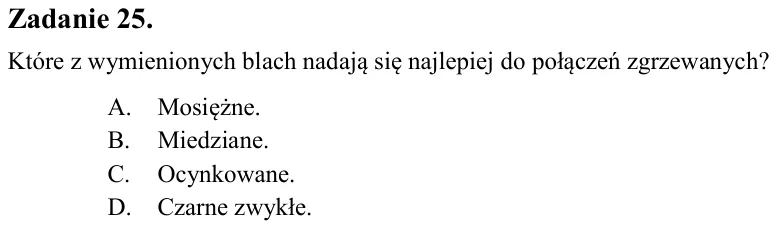

Zadanie 25. Które z wymienionych blach nadają się najlepiej do połączeń zgrzewanych? A. Mosiężne. B. Miedziane. C. Ocynkowane. D. Czarne zwykłe.

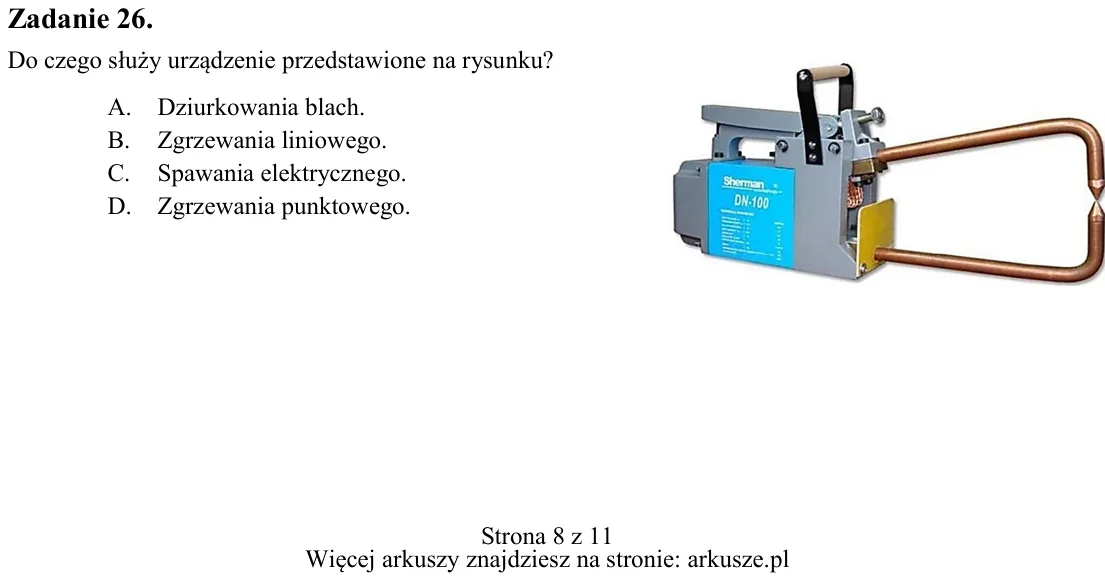

Zadanie 26. Do czego służy urządzenie przedstawione na rysunku? A. Dziurkowania blach. B. Zgrzewania liniowego. C. Spawania elektrycznego. D. Zgrzewania punktowego.

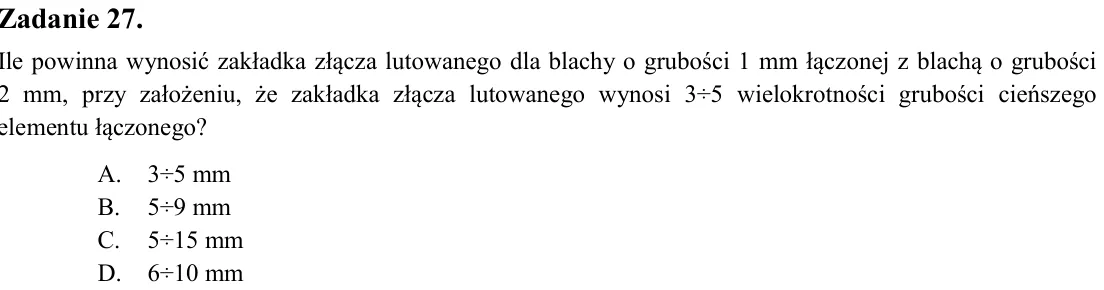

Zadanie 27. Ile powinna wynosić zakładka złącza lutowanego dla blachy o grubości 1 mm łączonej z blachą o grubości 2 mm, przy założeniu, że zakładka złącza lutowanego wynosi 3÷5 wielokrotności grubości cieńszego elementu

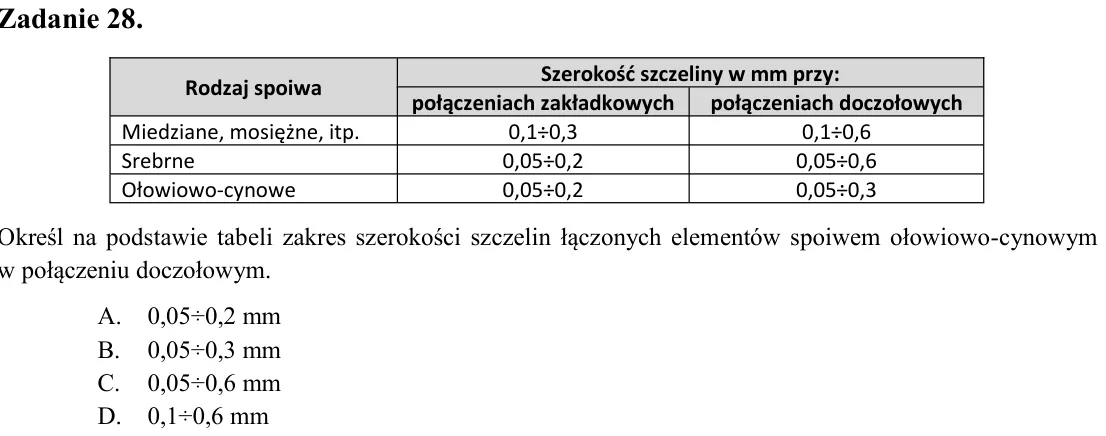

Zadanie 28. Określ na podstawie tabeli zakres szerokości szczelin łączonych elementów spoiwem ołowiowo-cynowym w połączeniu doczołowym. A. 0,05÷0,2 mm B. 0,05÷0,3 mm C. 0,05÷0,6 mm D. 0,1÷0,6 mm

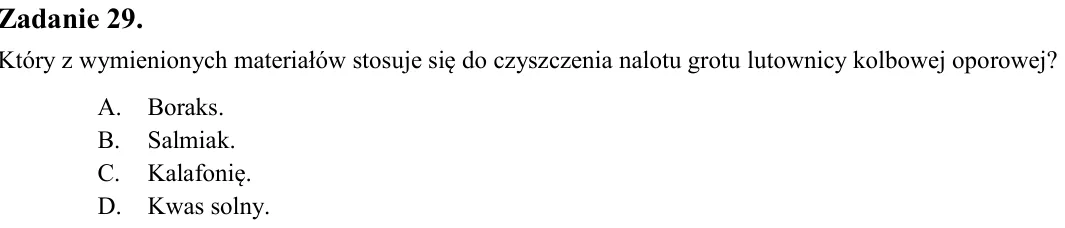

Zadanie 29. Który z wymienionych materiałów stosuje się do czyszczenia nalotu grotu lutownicy kolbowej oporowej? A. Boraks. B. Salmiak. C. Kalafonię. D. Kwas solny.

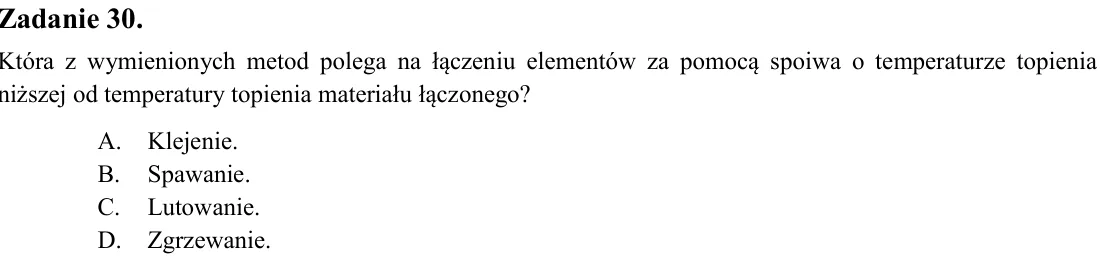

Zadanie 30. Która z wymienionych metod polega na łączeniu elementów za pomocą spoiwa o temperaturze topienia niższej od temperatury topienia materiału łączonego? A. Klejenie. B. Spawanie. C. Lutowanie. D. Zgrzewanie.

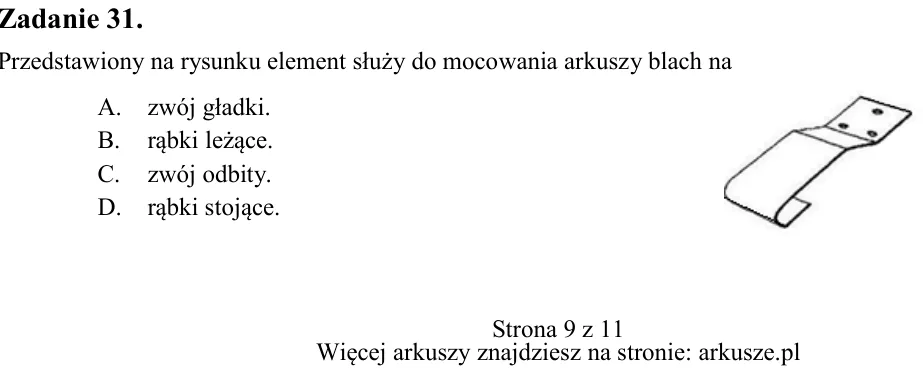

Zadanie 31. Przedstawiony na rysunku element służy do mocowania arkuszy blach na A. zwój gładki. B. rąbki leżące. C. zwój odbity. D. rąbki stojące. Rodzaj spoiwa Szerokość szczeliny w mm przy: połączeniach zakładkowych p

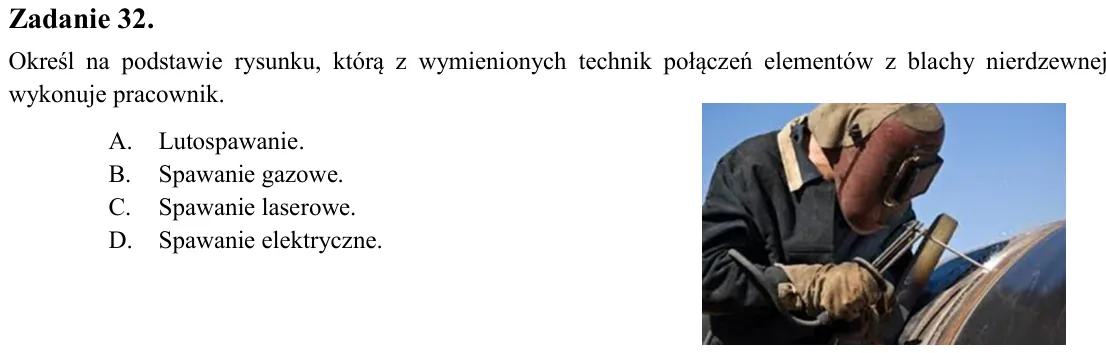

Zadanie 32. Określ na podstawie rysunku, którą z wymienionych technik połączeń elementów z blachy nierdzewnej wykonuje pracownik. A. Lutospawanie. B. Spawanie gazowe. C. Spawanie laserowe. D. Spawanie elektryczne.

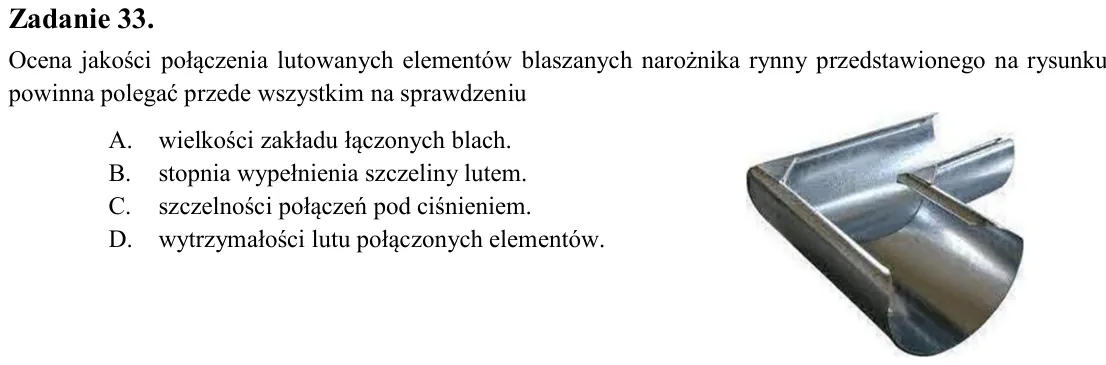

Zadanie 33. Ocena jakości połączenia lutowanych elementów blaszanych narożnika rynny przedstawionego na rysunku powinna polegać przede wszystkim na sprawdzeniu A. wielkości zakładu łączonych blach. B. stopnia wypełnienia

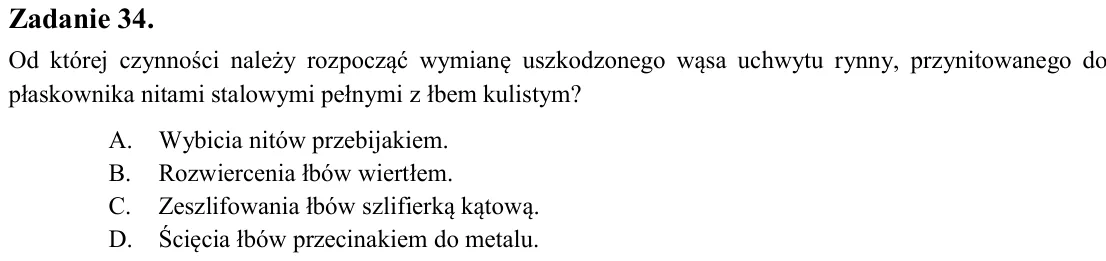

Zadanie 34. Od której czynności należy rozpocząć wymianę uszkodzonego wąsa uchwytu rynny, przynitowanego do płaskownika nitami stalowymi pełnymi z łbem kulistym? A. Wybicia nitów przebijakiem. B. Rozwiercenia łbów wiertł

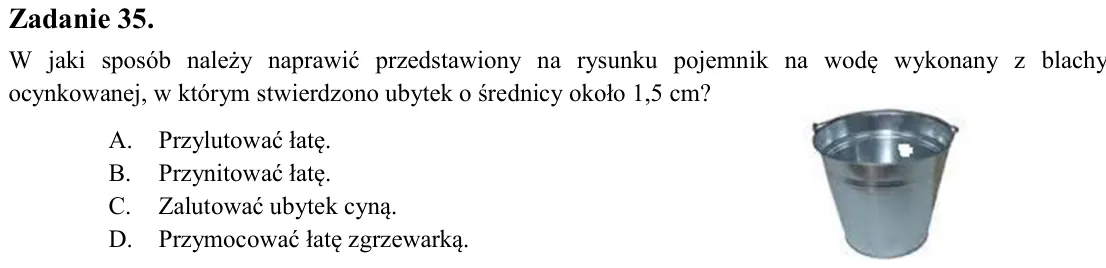

Zadanie 35. W jaki sposób należy naprawić przedstawiony na rysunku pojemnik na wodę wykonany z blachy ocynkowanej, w którym stwierdzono ubytek o średnicy około 1,5 cm? A. Przylutować łatę. B. Przynitować łatę. C. Zalutow

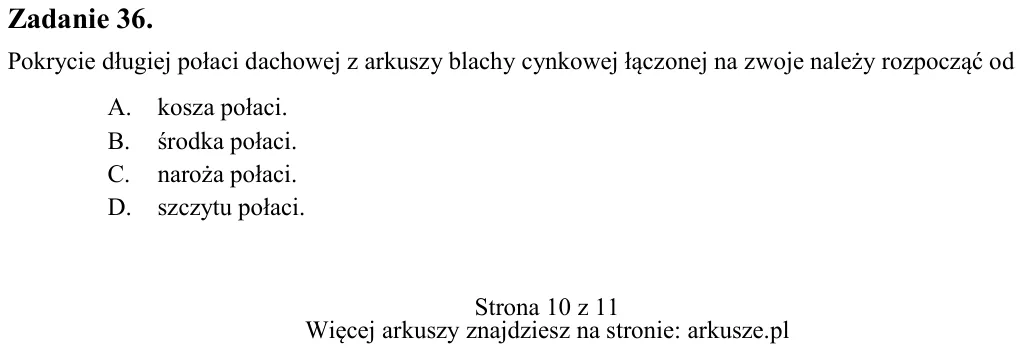

Zadanie 36. Pokrycie długiej połaci dachowej z arkuszy blachy cynkowej łączonej na zwoje należy rozpocząć od A. kosza połaci. B. środka połaci. C. naroża połaci. D. szczytu połaci.

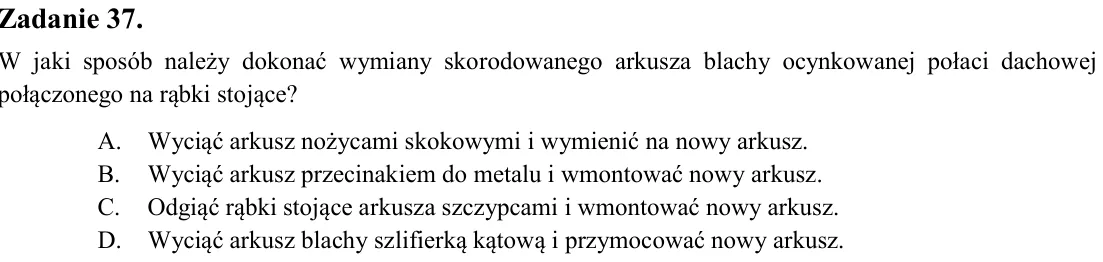

Zadanie 37. W jaki sposób należy dokonać wymiany skorodowanego arkusza blachy ocynkowanej połaci dachowej połączonego na rąbki stojące? A. Wyciąć arkusz nożycami skokowymi i wymienić na nowy arkusz. B. Wyciąć arkusz prze

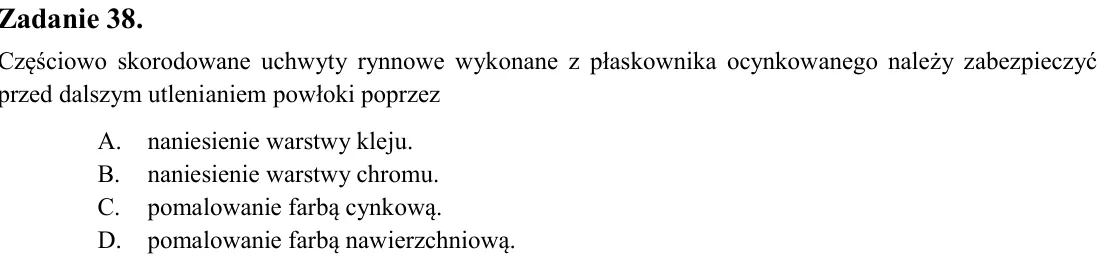

Zadanie 38. Częściowo skorodowane uchwyty rynnowe wykonane z płaskownika ocynkowanego należy zabezpieczyć przed dalszym utlenianiem powłoki poprzez A. naniesienie warstwy kleju. B. naniesienie warstwy chromu. C. pomalowa

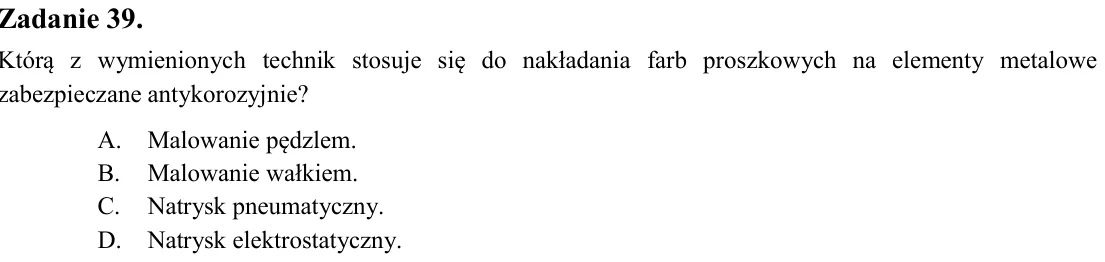

Zadanie 39. Którą z wymienionych technik stosuje się do nakładania farb proszkowych na elementy metalowe zabezpieczane antykorozyjnie? A. Malowanie pędzlem. B. Malowanie wałkiem. C. Natrysk pneumatyczny. D. Natrysk elekt

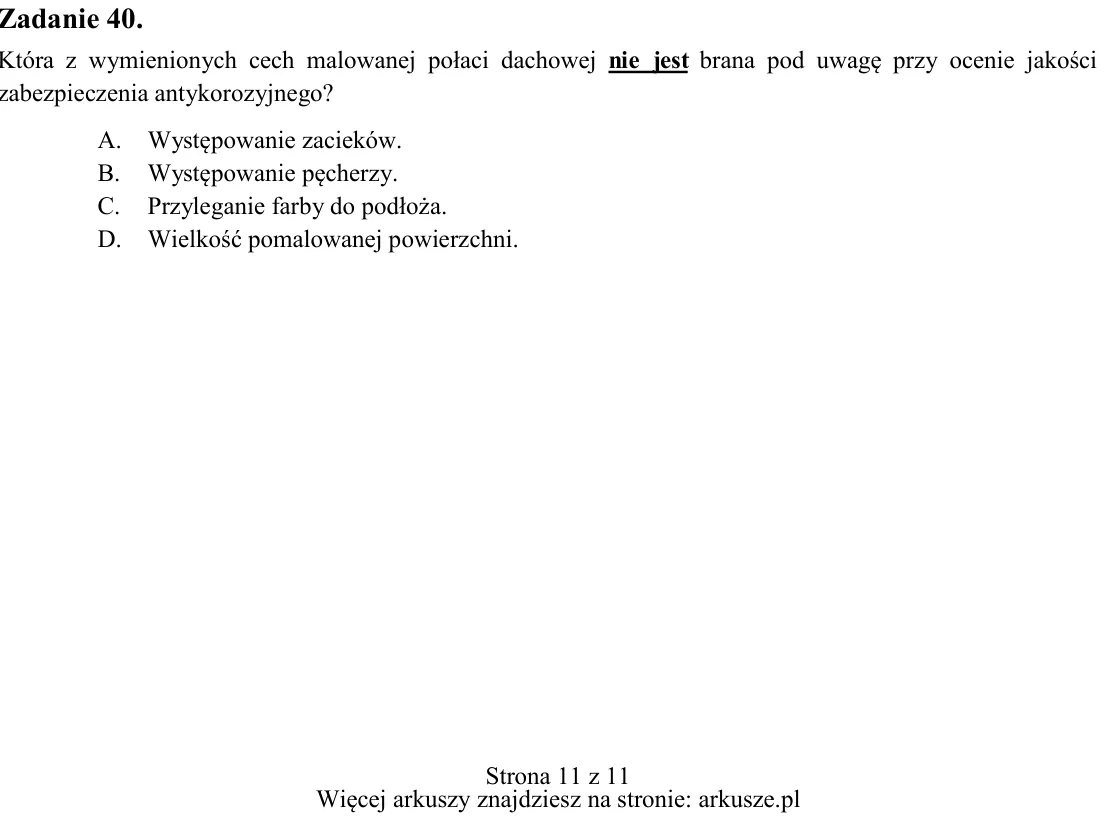

Zadanie 40. Która z wymienionych cech malowanej połaci dachowej nie jest brana pod uwagę przy ocenie jakości zabezpieczenia antykorozyjnego? A. Występowanie zacieków. B. Występowanie pęcherzy. C. Przyleganie farby do pod
