M29 · Egzamin zawodowy · czerwiec 2019

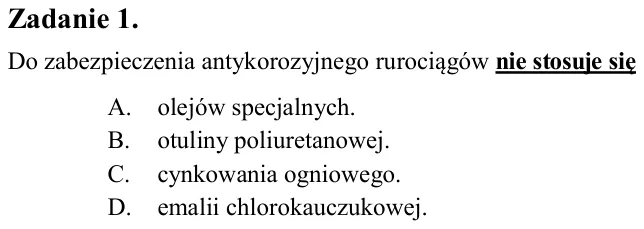

Zadanie 1. Do zabezpieczenia antykorozyjnego rurociągów nie stosuje się A. olejów specjalnych. B. otuliny poliuretanowej. C. cynkowania ogniowego. D. emalii chlorokauczukowej.

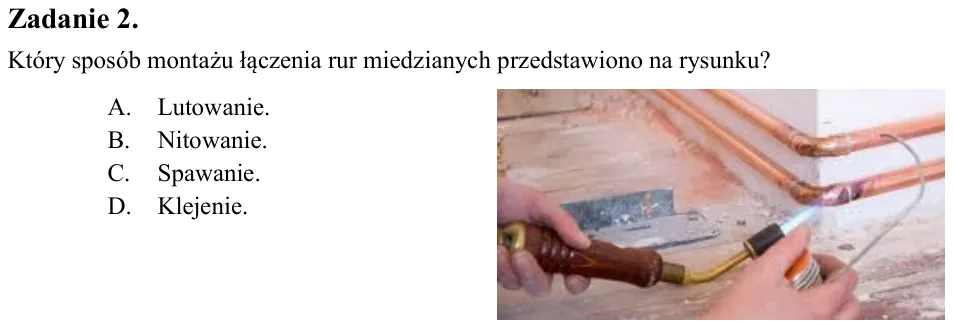

Zadanie 2. Który sposób montażu łączenia rur miedzianych przedstawiono na rysunku? A. Lutowanie. B. Nitowanie. C. Spawanie. D. Klejenie.

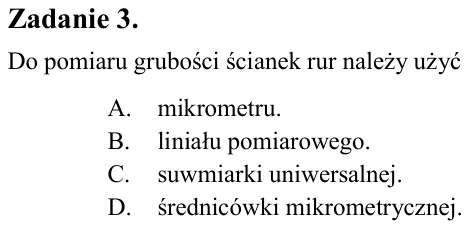

Zadanie 3. Do pomiaru grubości ścianek rur należy użyć A. mikrometru. B. liniału pomiarowego. C. suwmiarki uniwersalnej. D. średnicówki mikrometrycznej.

Zadanie 4. Które z wymienionych narzędzi stosuje się do trasowania rur? A. Frez. B. Rysik. C. Narzynkę. D. Gwintownik.

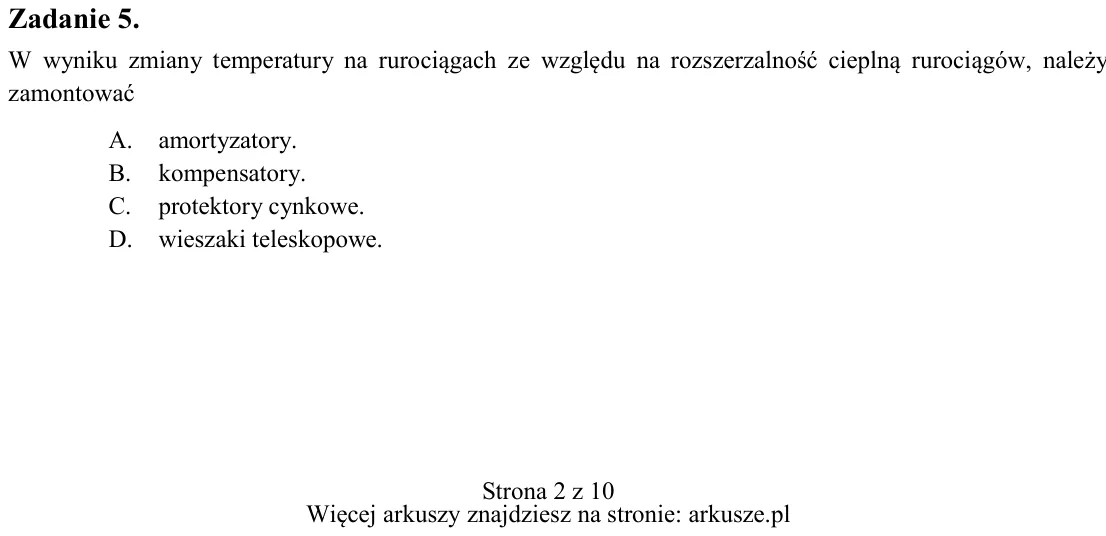

Zadanie 5. W wyniku zmiany temperatury na rurociągach ze względu na rozszerzalność cieplną rurociągów, należy zamontować A. amortyzatory. B. kompensatory. C. protektory cynkowe. D. wieszaki teleskopowe.

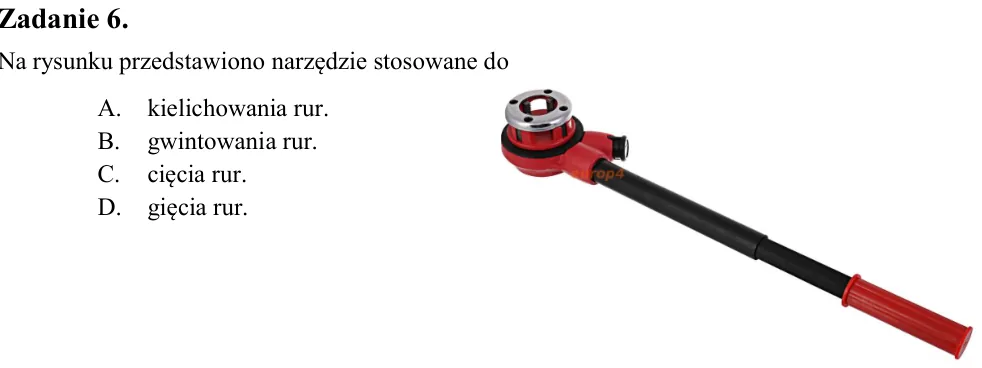

Zadanie 6. Na rysunku przedstawiono narzędzie stosowane do A. kielichowania rur. B. gwintowania rur. C. cięcia rur. D. gięcia rur.

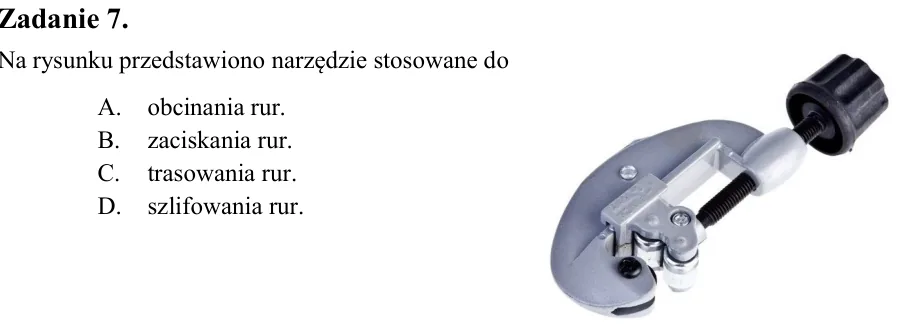

Zadanie 7. Na rysunku przedstawiono narzędzie stosowane do A. obcinania rur. B. zaciskania rur. C. trasowania rur. D. szlifowania rur.

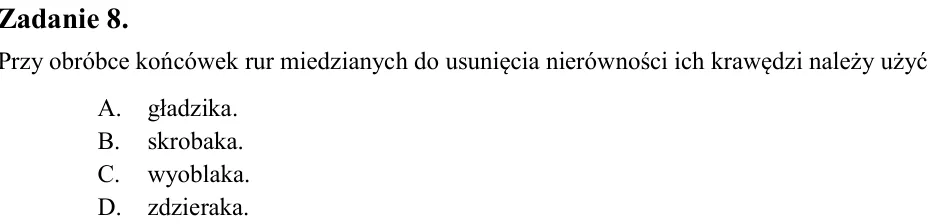

Zadanie 8. Przy obróbce końcówek rur miedzianych do usunięcia nierówności ich krawędzi należy użyć A. gładzika. B. skrobaka. C. wyoblaka. D. zdzieraka.

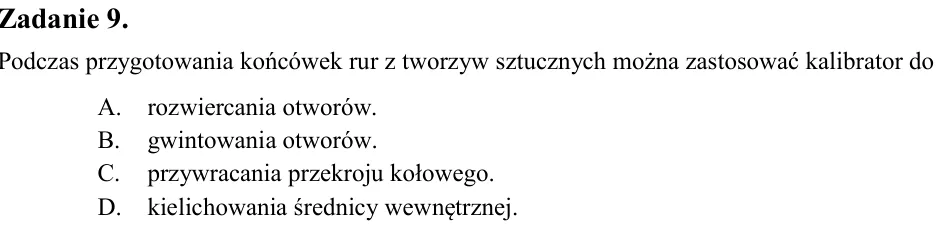

Zadanie 9. Podczas przygotowania końcówek rur z tworzyw sztucznych można zastosować kalibrator do A. rozwiercania otworów. B. gwintowania otworów. C. przywracania przekroju kołowego. D. kielichowania średnicy wewnętrznej

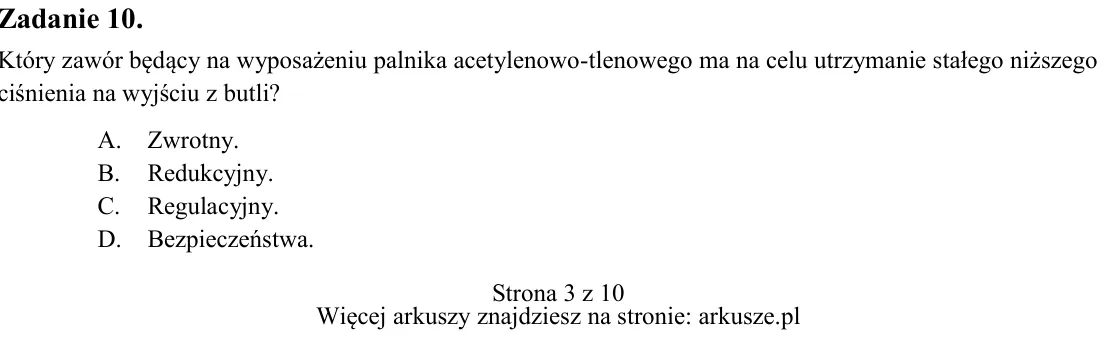

Zadanie 10. Który zawór będący na wyposażeniu palnika acetylenowo-tlenowego ma na celu utrzymanie stałego niższego ciśnienia na wyjściu z butli? A. Zwrotny. B. Redukcyjny. C. Regulacyjny. D. Bezpieczeństwa.

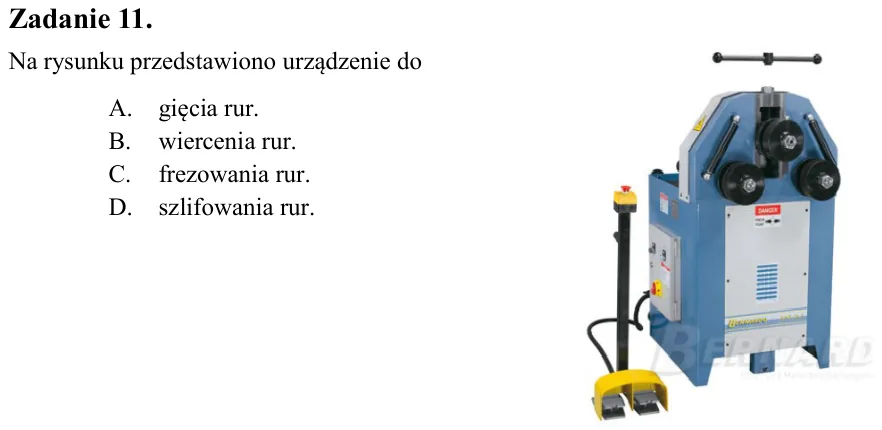

Zadanie 11. Na rysunku przedstawiono urządzenie do A. gięcia rur. B. wiercenia rur. C. frezowania rur. D. szlifowania rur.

Zadanie 12. W celu wykonania kielicha w końcówce rury miedzianej należy użyć A. punktaka. B. kalibratora. C. ekspandera. D. gwintownicy.

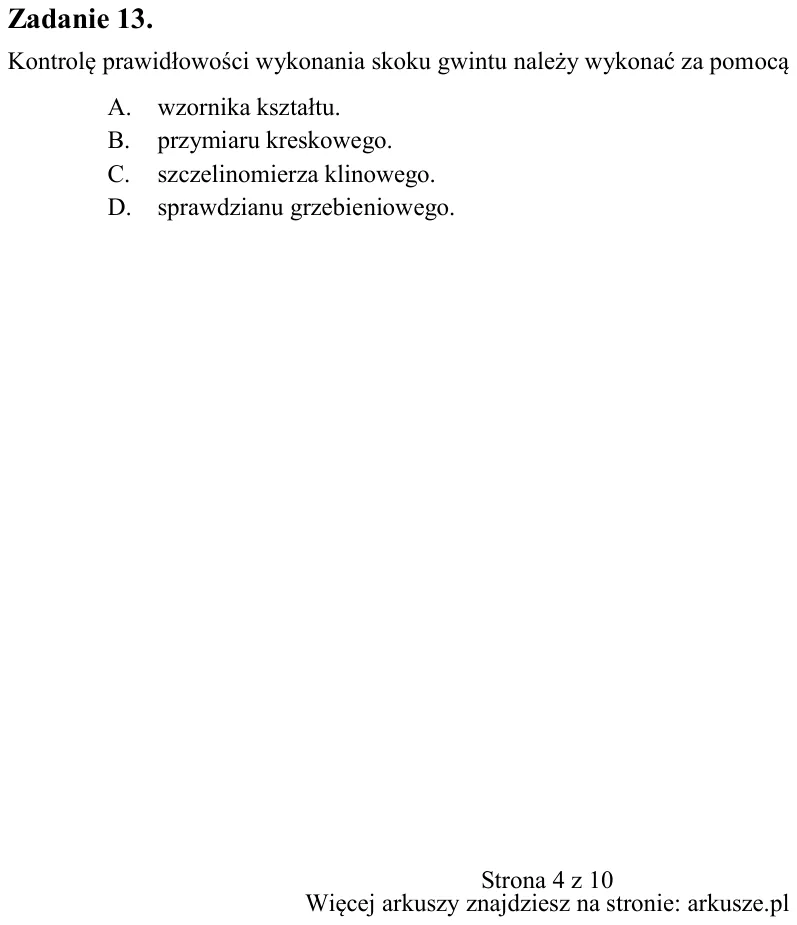

Zadanie 13. Kontrolę prawidłowości wykonania skoku gwintu należy wykonać za pomocą A. wzornika kształtu. B. przymiaru kreskowego. C. szczelinomierza klinowego. D. sprawdzianu grzebieniowego.

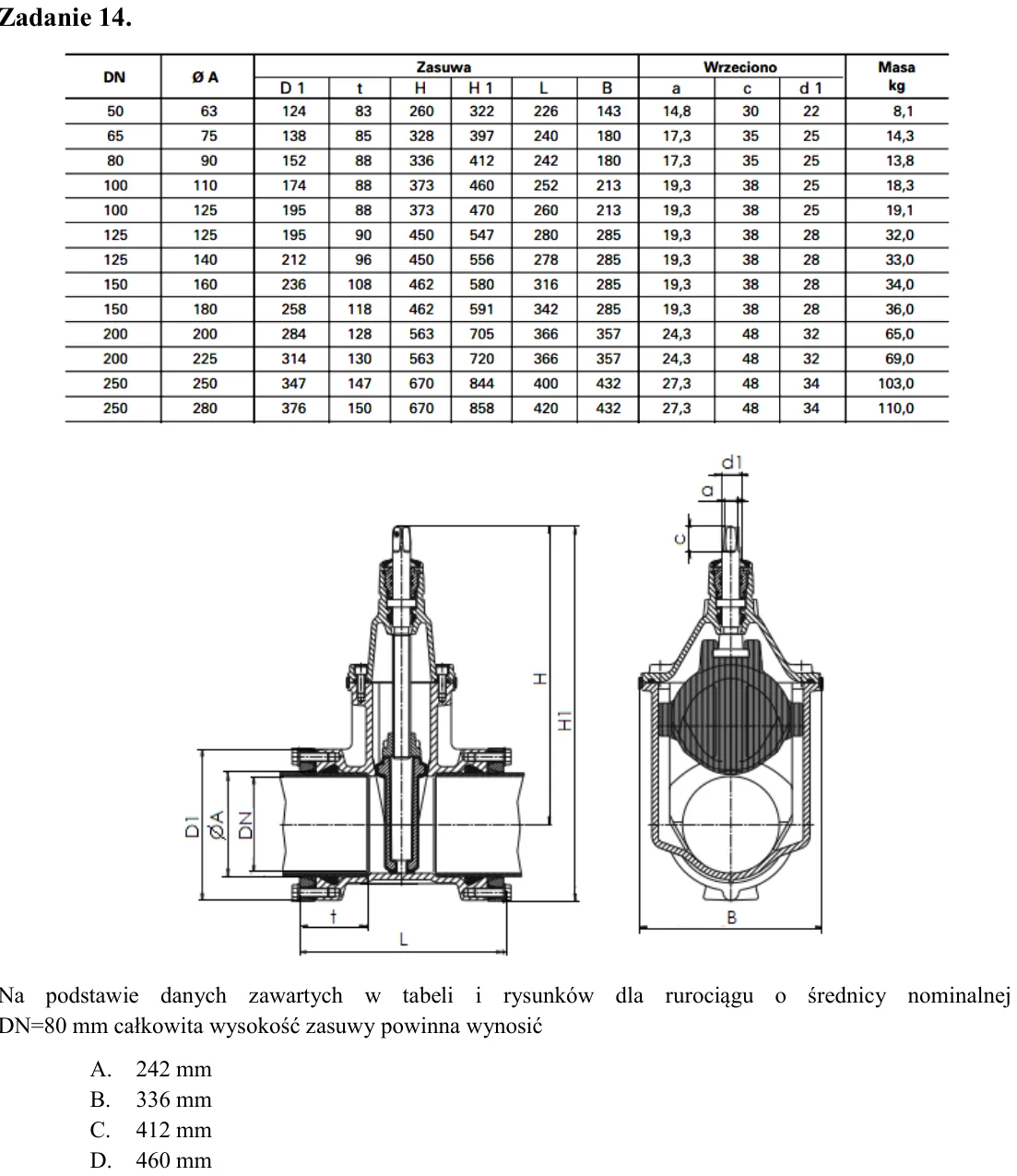

Zadanie 14. Na podstawie danych zawartych w tabeli i rysunków dla rurociągu o średnicy nominalnej DN=80 mm całkowita wysokość zasuwy powinna wynosić A. 242 mm B. 336 mm C. 412 mm D. 460 mm

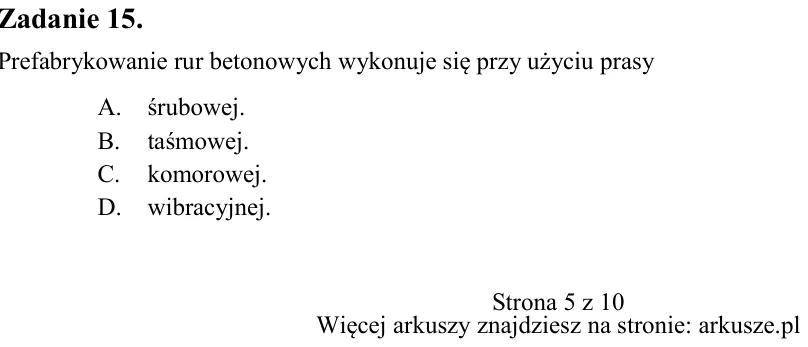

Zadanie 15. Prefabrykowanie rur betonowych wykonuje się przy użyciu prasy A. śrubowej. B. taśmowej. C. komorowej. D. wibracyjnej.

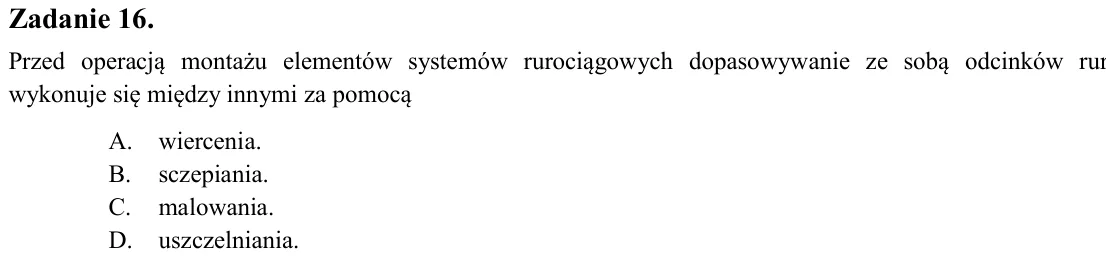

Zadanie 16. Przed operacją montażu elementów systemów rurociągowych dopasowywanie ze sobą odcinków rur wykonuje się między innymi za pomocą A. wiercenia. B. sczepiania. C. malowania. D. uszczelniania.

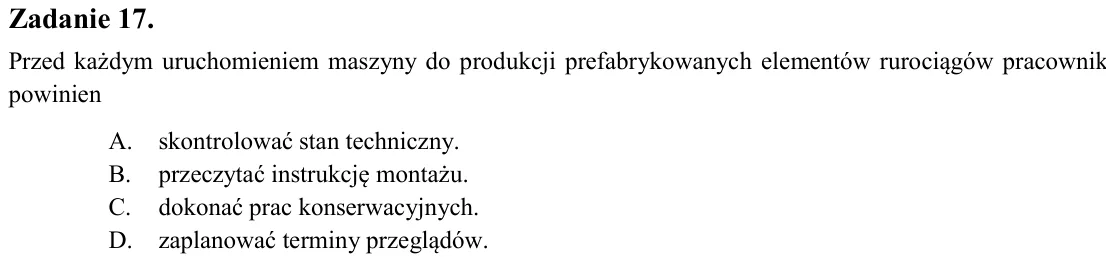

Zadanie 17. Przed każdym uruchomieniem maszyny do produkcji prefabrykowanych elementów rurociągów pracownik powinien A. skontrolować stan techniczny. B. przeczytać instrukcję montażu. C. dokonać prac konserwacyjnych. D.

Zadanie 18. Na rysunku przedstawiono A. suwmiarkę. B. mikrometr. C. znacznik traserski. D. mackę kombinowaną.

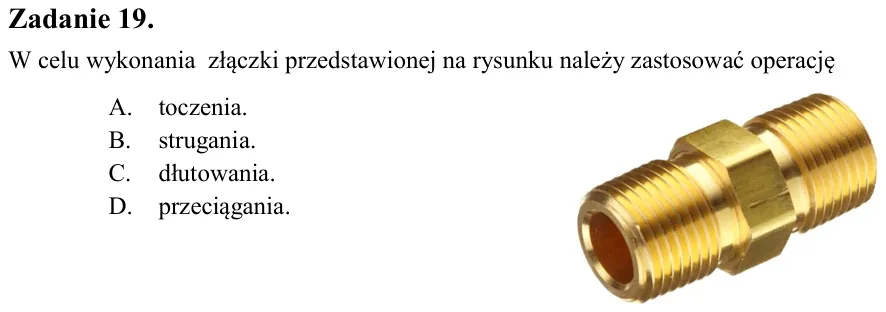

Zadanie 19. W celu wykonania złączki przedstawionej na rysunku należy zastosować operację A. toczenia. B. strugania. C. dłutowania. D. przeciągania.

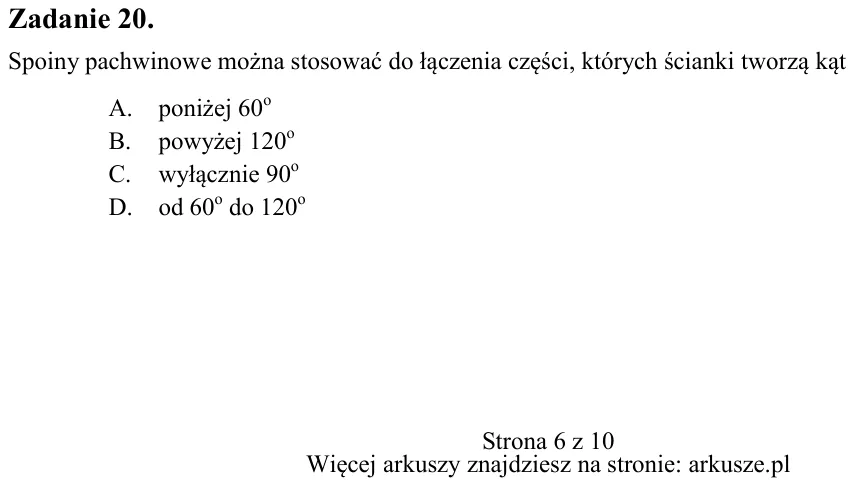

Zadanie 20. Spoiny pachwinowe można stosować do łączenia części, których ścianki tworzą kąt A. poniżej 60o B. powyżej 120o C. wyłącznie 90o D. od 60o do 120o

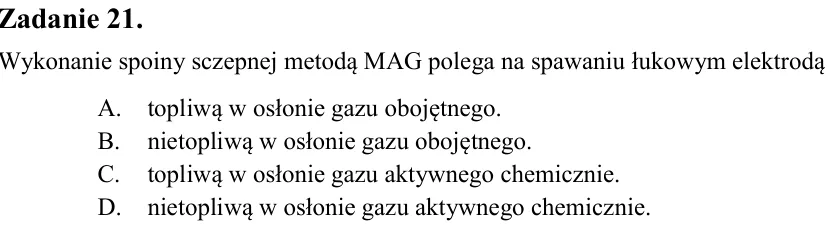

Zadanie 21. Wykonanie spoiny sczepnej metodą MAG polega na spawaniu łukowym elektrodą A. topliwą w osłonie gazu obojętnego. B. nietopliwą w osłonie gazu obojętnego. C. topliwą w osłonie gazu aktywnego chemicznie. D. niet

Zadanie 22. Do połączenia złączki rurowej z rurą warstwową PEX należy użyć A. lutownicy. B. zaciskarki. C. kielicharki. D. zgrzewarki.

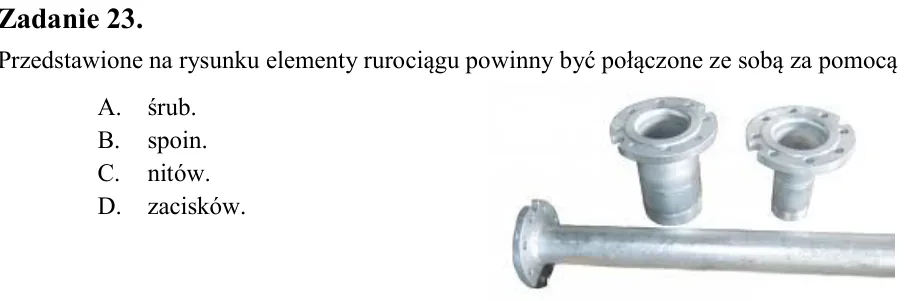

Zadanie 23. Przedstawione na rysunku elementy rurociągu powinny być połączone ze sobą za pomocą A. śrub. B. spoin. C. nitów. D. zacisków.

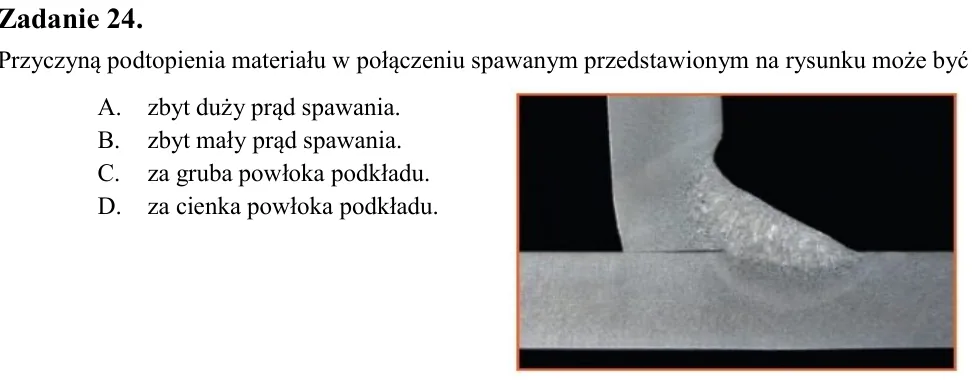

Zadanie 24. Przyczyną podtopienia materiału w połączeniu spawanym przedstawionym na rysunku może być A. zbyt duży prąd spawania. B. zbyt mały prąd spawania. C. za gruba powłoka podkładu. D. za cienka powłoka podkładu.

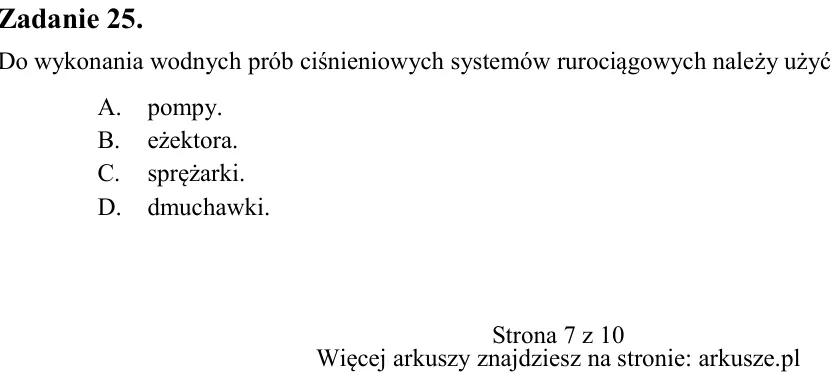

Zadanie 25. Do wykonania wodnych prób ciśnieniowych systemów rurociągowych należy użyć A. pompy. B. eżektora. C. sprężarki. D. dmuchawki.

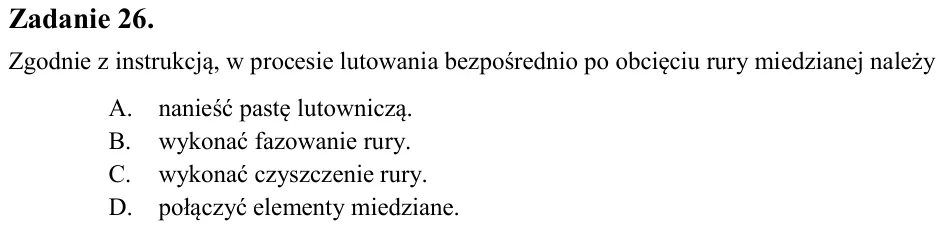

Zadanie 26. Zgodnie z instrukcją, w procesie lutowania bezpośrednio po obcięciu rury miedzianej należy A. nanieść pastę lutowniczą. B. wykonać fazowanie rury. C. wykonać czyszczenie rury. D. połączyć elementy miedziane.

Zadanie 27. Do mocowania na ścianach budynku rur przemysłowych stosuje się A. rozety. B. obejmy. C. zaciski ramowe. D. opaski zaciskowe.

Zadanie 28. W celu uszczelnienia połączeń kielichowych żeliwnych rur kanalizacyjnych należy zastosować A. gumę. B. teflon. C. silikon. D. elastomer.

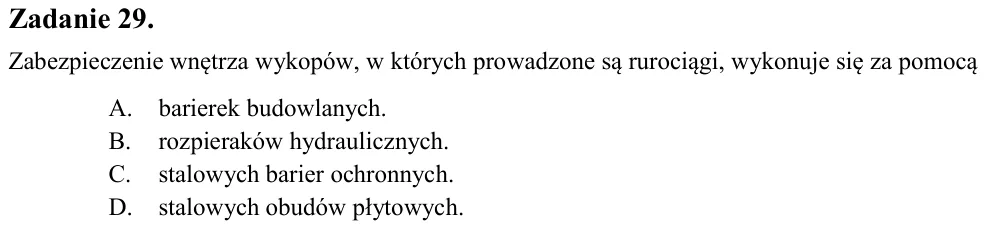

Zadanie 29. Zabezpieczenie wnętrza wykopów, w których prowadzone są rurociągi, wykonuje się za pomocą A. barierek budowlanych. B. rozpieraków hydraulicznych. C. stalowych barier ochronnych. D. stalowych obudów płytowych.

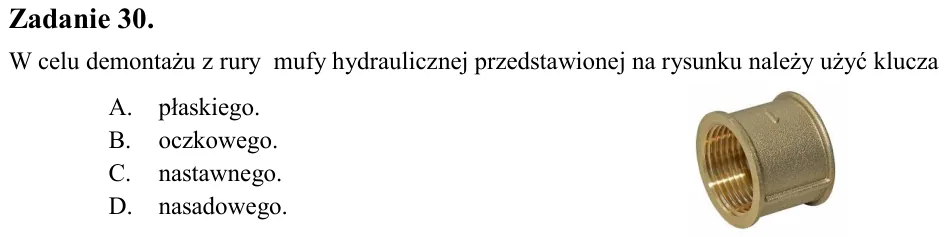

Zadanie 30. W celu demontażu z rury mufy hydraulicznej przedstawionej na rysunku należy użyć klucza A. płaskiego. B. oczkowego. C. nastawnego. D. nasadowego.

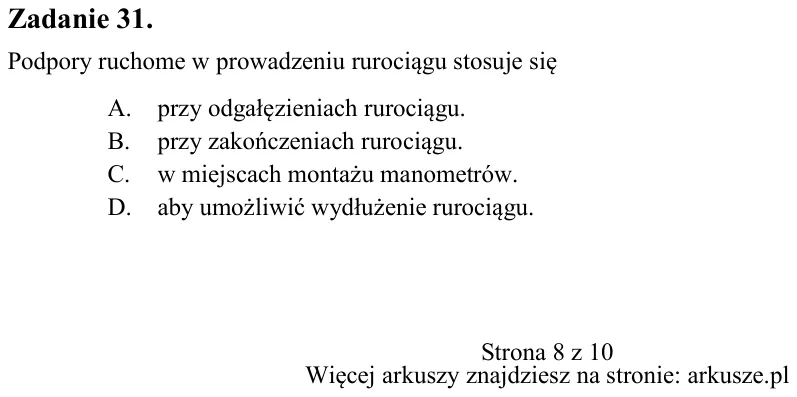

Zadanie 31. Podpory ruchome w prowadzeniu rurociągu stosuje się A. przy odgałęzieniach rurociągu. B. przy zakończeniach rurociągu. C. w miejscach montażu manometrów. D. aby umożliwić wydłużenie rurociągu.

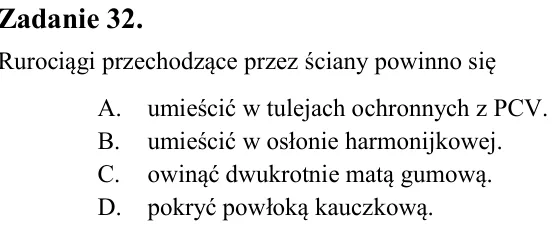

Zadanie 32. Rurociągi przechodzące przez ściany powinno się A. umieścić w tulejach ochronnych z PCV. B. umieścić w osłonie harmonijkowej. C. owinąć dwukrotnie matą gumową. D. pokryć powłoką kauczkową.

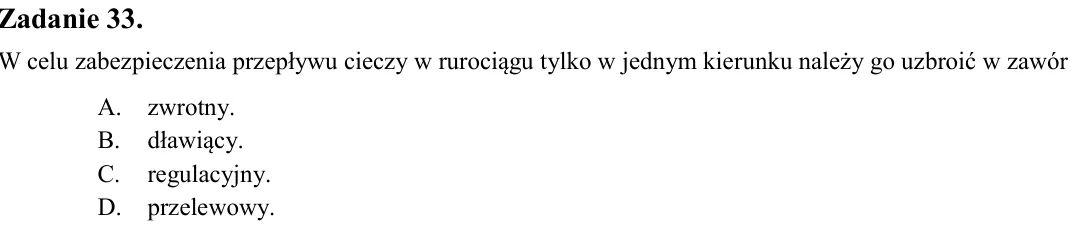

Zadanie 33. W celu zabezpieczenia przepływu cieczy w rurociągu tylko w jednym kierunku należy go uzbroić w zawór A. zwrotny. B. dławiący. C. regulacyjny. D. przelewowy.

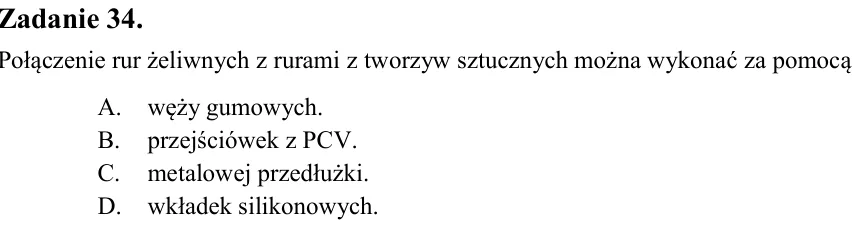

Zadanie 34. Połączenie rur żeliwnych z rurami z tworzyw sztucznych można wykonać za pomocą A. węży gumowych. B. przejściówek z PCV. C. metalowej przedłużki. D. wkładek silikonowych.

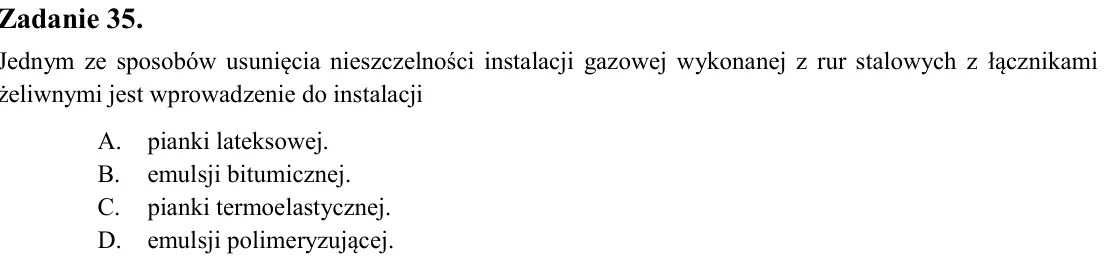

Zadanie 35. Jednym ze sposobów usunięcia nieszczelności instalacji gazowej wykonanej z rur stalowych z łącznikami żeliwnymi jest wprowadzenie do instalacji A. pianki lateksowej. B. emulsji bitumicznej. C. pianki termoela

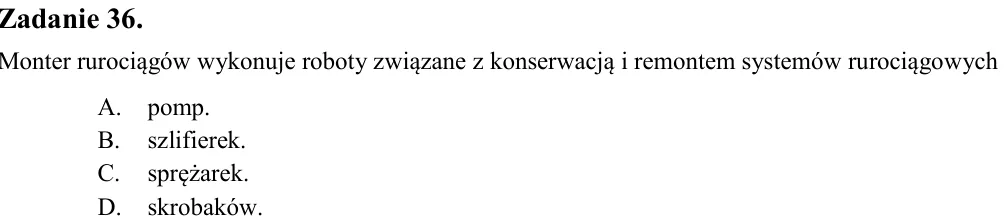

Zadanie 36. Monter rurociągów wykonuje roboty związane z konserwacją i remontem systemów rurociągowych A. pomp. B. szlifierek. C. sprężarek. D. skrobaków.

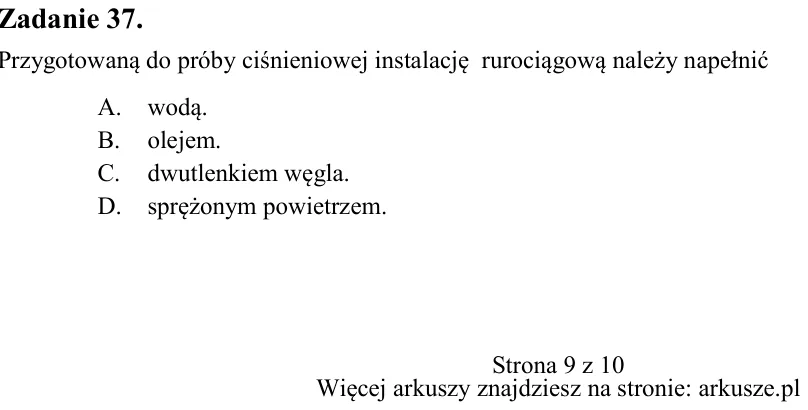

Zadanie 37. Przygotowaną do próby ciśnieniowej instalację rurociągową należy napełnić A. wodą. B. olejem. C. dwutlenkiem węgla. D. sprężonym powietrzem.

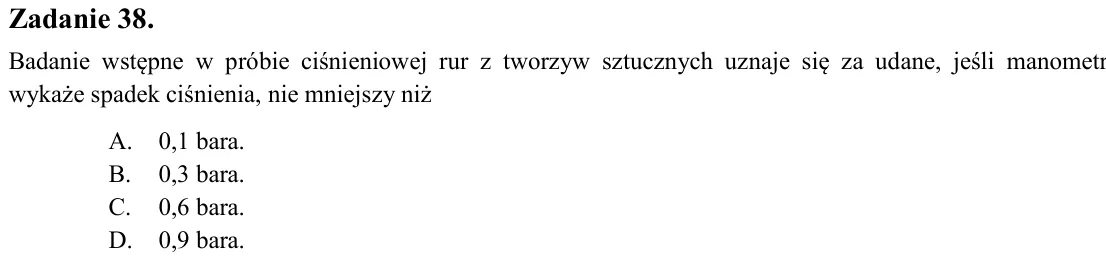

Zadanie 38. Badanie wstępne w próbie ciśnieniowej rur z tworzyw sztucznych uznaje się za udane, jeśli manometr wykaże spadek ciśnienia, nie mniejszy niż A. 0,1 bara. B. 0,3 bara. C. 0,6 bara. D. 0,9 bara.

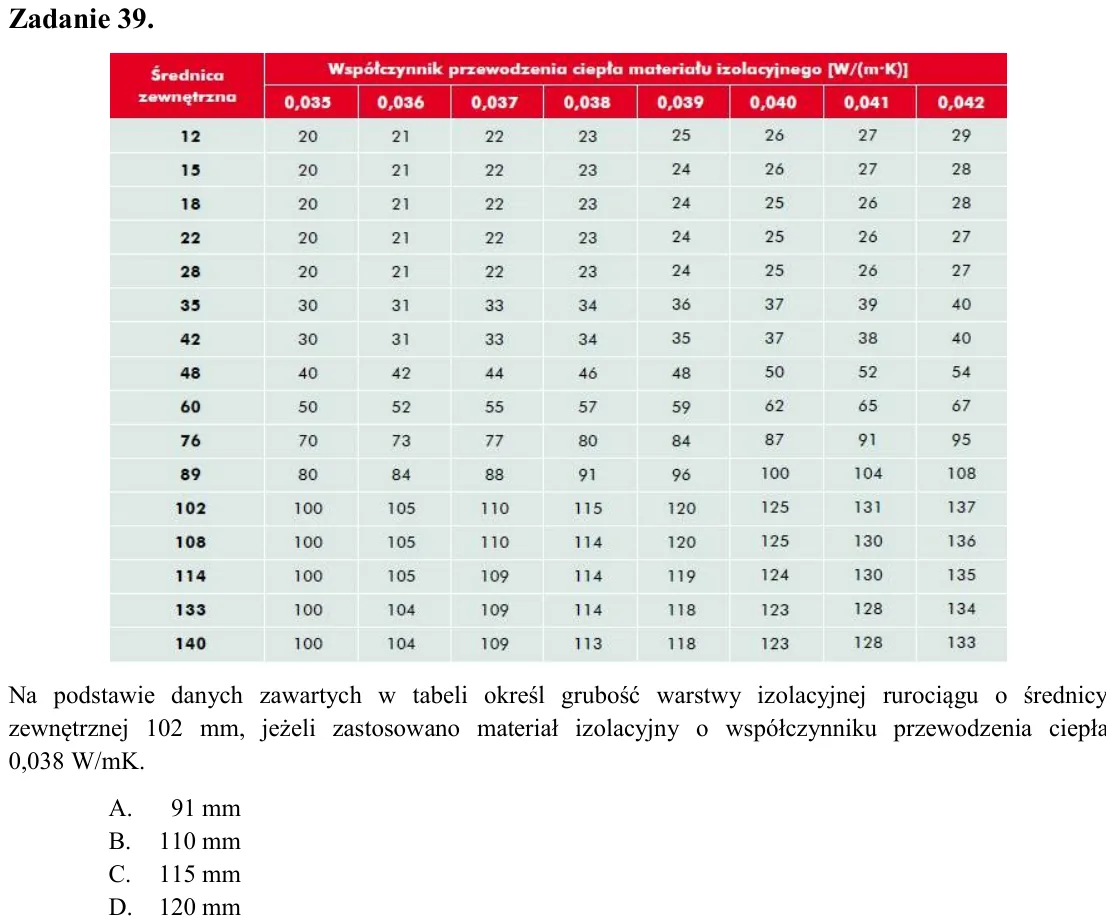

Zadanie 39. Na podstawie danych zawartych w tabeli określ grubość warstwy izolacyjnej rurociągu o średnicy zewnętrznej 102 mm, jeżeli zastosowano materiał izolacyjny o współczynniku przewodzenia ciepła 0,038 W/mK. A. 91

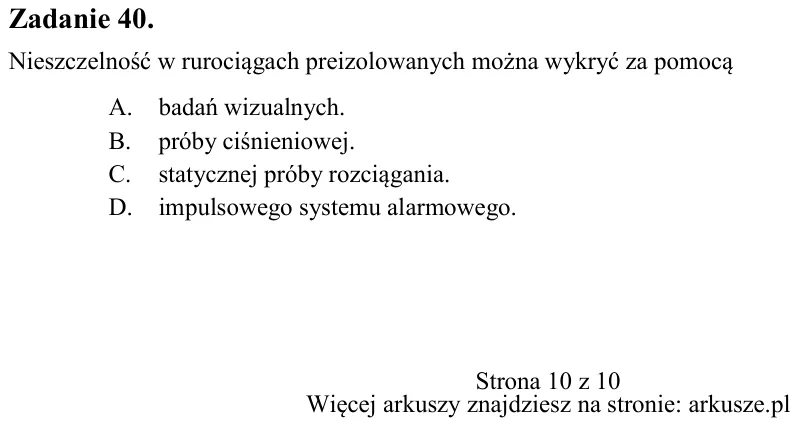

Zadanie 40. Nieszczelność w rurociągach preizolowanych można wykryć za pomocą A. badań wizualnych. B. próby ciśnieniowej. C. statycznej próby rozciągania. D. impulsowego systemu alarmowego.
