M31 · Egzamin zawodowy · styczeń 2018

Zadanie 1. Moment siły 10 funtocali wyrażony w układzie SI jest równy około A. 0,8 Nm B. 1,1 Nm C. 1,4 Nm D. 1,7 Nm

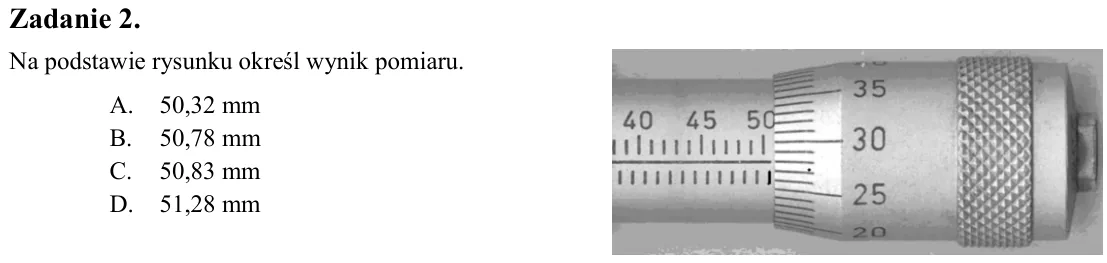

Zadanie 2. Na podstawie rysunku określ wynik pomiaru. A. 50,32 mm B. 50,78 mm C. 50,83 mm D. 51,28 mm

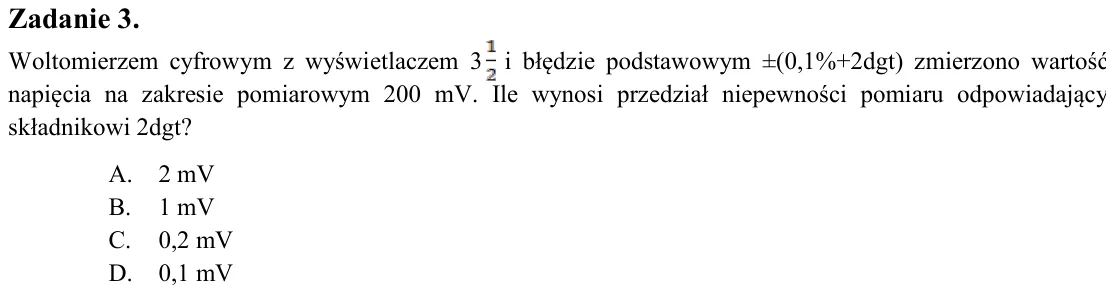

Zadanie 3. Woltomierzem cyfrowym z wyświetlaczem 3 i błędzie podstawowym ±(0,1%+2dgt) zmierzono wartość napięcia na zakresie pomiarowym 200 mV. Ile wynosi przedział niepewności pomiaru odpowiadający składnikowi 2dgt? A.

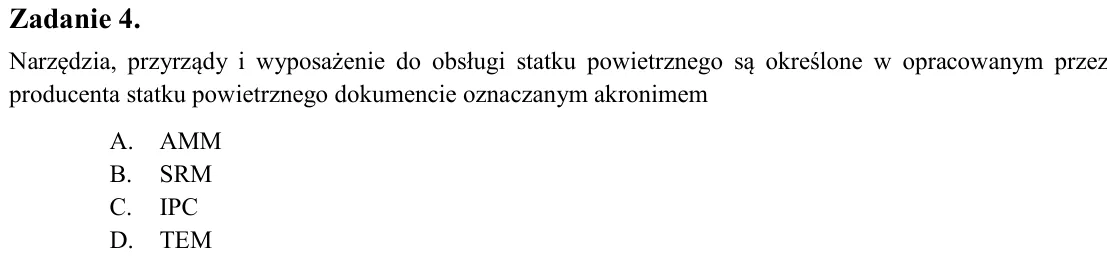

Zadanie 4. Narzędzia, przyrządy i wyposażenie do obsługi statku powietrznego są określone w opracowanym przez producenta statku powietrznego dokumencie oznaczanym akronimem A. AMM B. SRM C. IPC D. TEM

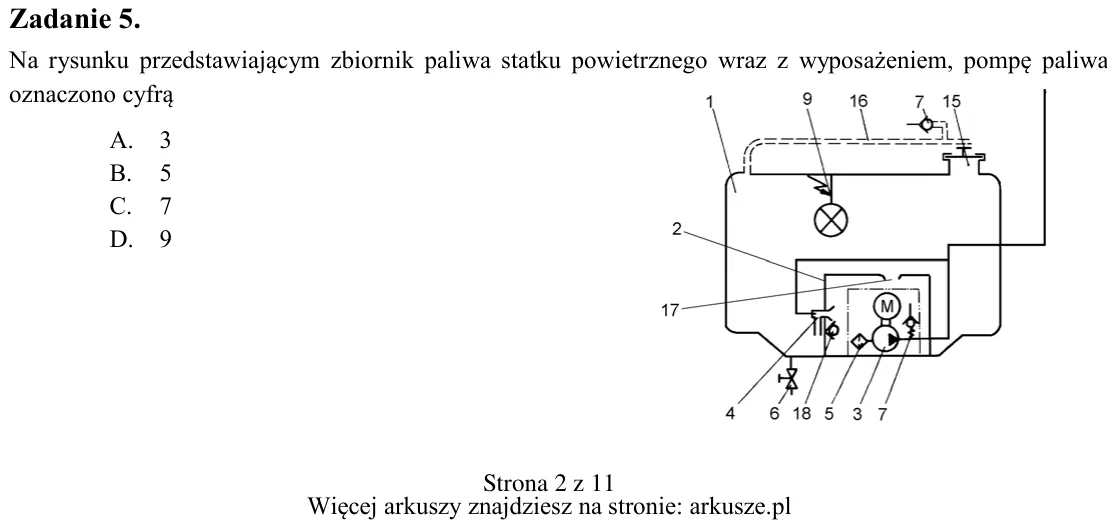

Zadanie 5. Na rysunku przedstawiającym zbiornik paliwa statku powietrznego wraz z wyposażeniem, pompę paliwa oznaczono cyfrą A. 3 B. 5 C. 7 D. 9

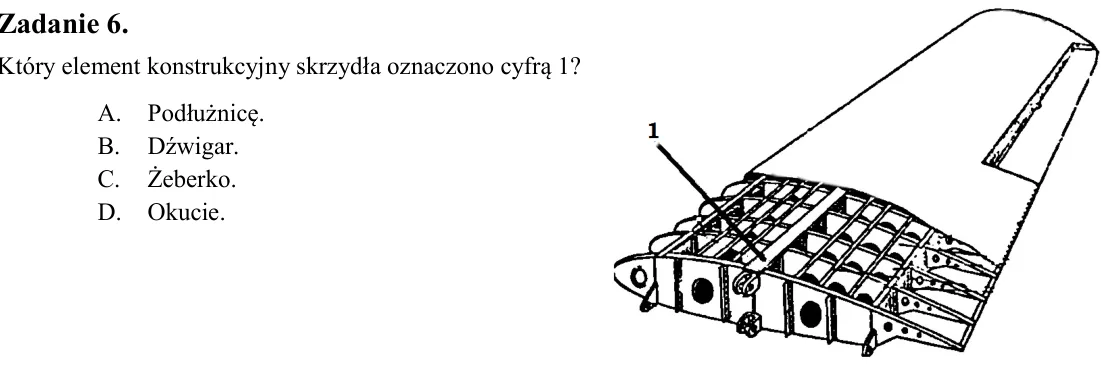

Zadanie 6. Który element konstrukcyjny skrzydła oznaczono cyfrą 1? A. Podłużnicę. B. Dźwigar. C. Żeberko. D. Okucie.

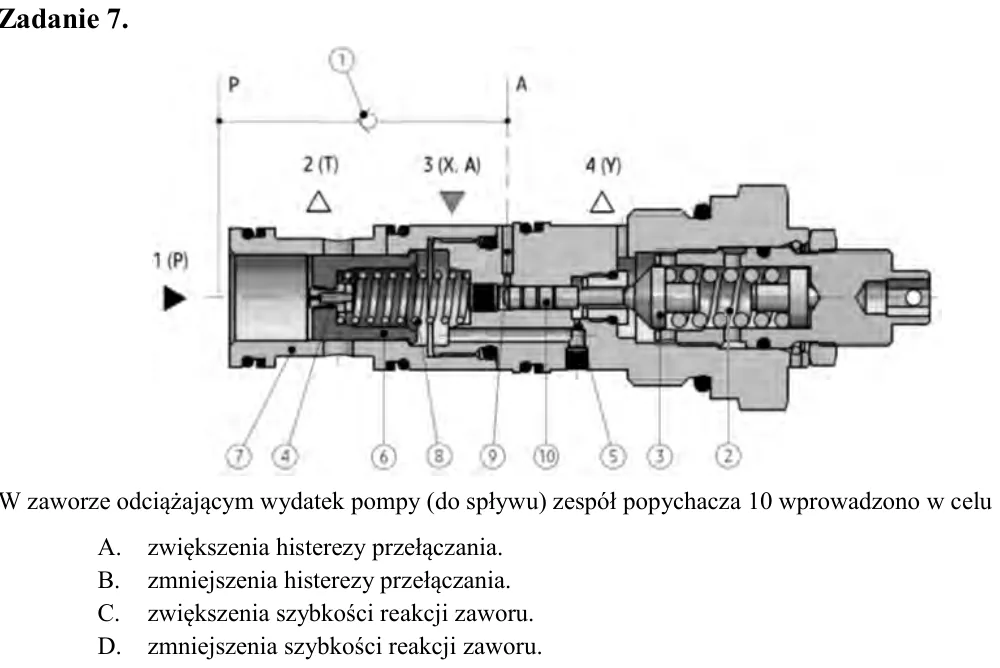

Zadanie 7. W zaworze odciążającym wydatek pompy (do spływu) zespół popychacza 10 wprowadzono w celu A. zwiększenia histerezy przełączania. B. zmniejszenia histerezy przełączania. C. zwiększenia szybkości reakcji zaworu.

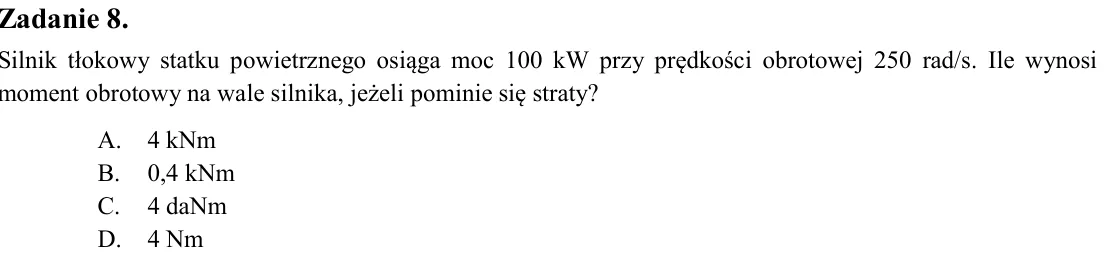

Zadanie 8. Silnik tłokowy statku powietrznego osiąga moc 100 kW przy prędkości obrotowej 250 rad/s. Ile wynosi moment obrotowy na wale silnika, jeżeli pominie się straty? A. 4 kNm B. 0,4 kNm C. 4 daNm D. 4 Nm

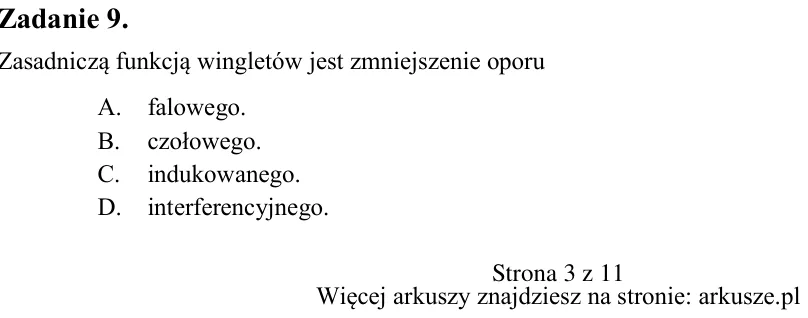

Zadanie 9. Zasadniczą funkcją wingletów jest zmniejszenie oporu A. falowego. B. czołowego. C. indukowanego. D. interferencyjnego.

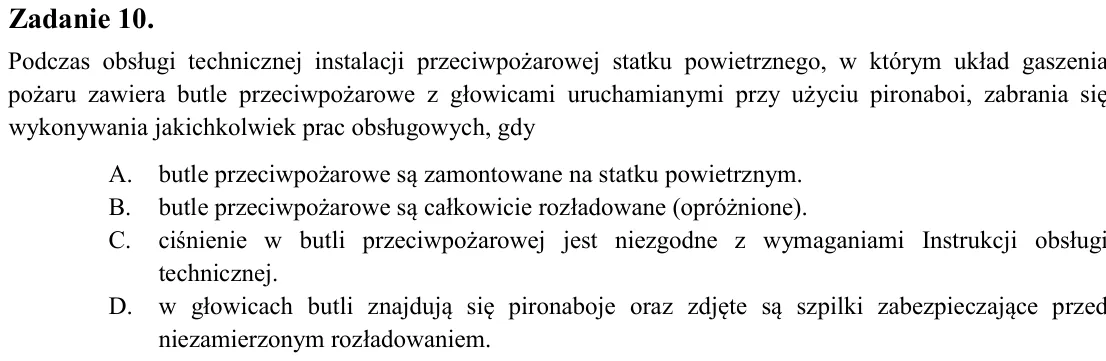

Zadanie 10. Podczas obsługi technicznej instalacji przeciwpożarowej statku powietrznego, w którym układ gaszenia pożaru zawiera butle przeciwpożarowe z głowicami uruchamianymi przy użyciu pironaboi, zabrania się wykonywa

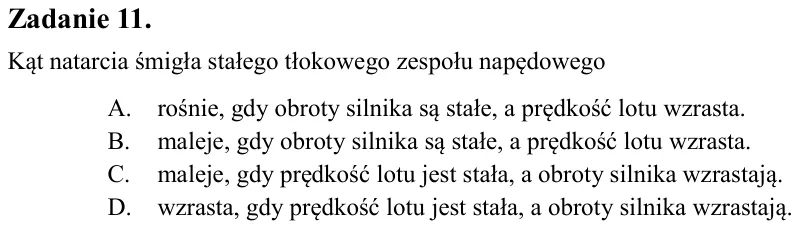

Zadanie 11. Kąt natarcia śmigła stałego tłokowego zespołu napędowego A. rośnie, gdy obroty silnika są stałe, a prędkość lotu wzrasta. B. maleje, gdy obroty silnika są stałe, a prędkość lotu wzrasta. C. maleje, gdy prędko

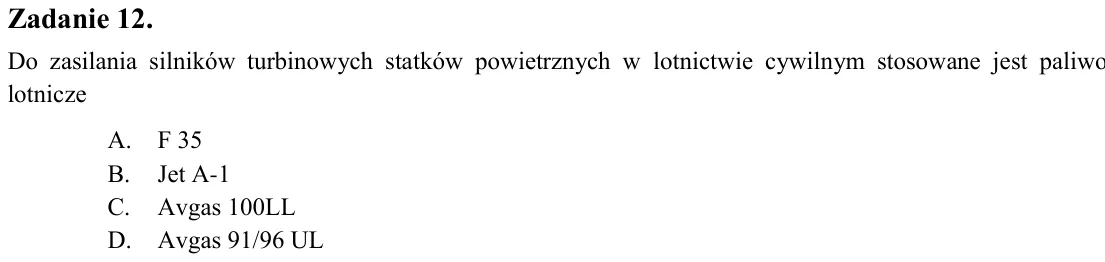

Zadanie 12. Do zasilania silników turbinowych statków powietrznych w lotnictwie cywilnym stosowane jest paliwo lotnicze A. F 35 B. Jet A-1 C. Avgas 100LL D. Avgas 91/96 UL

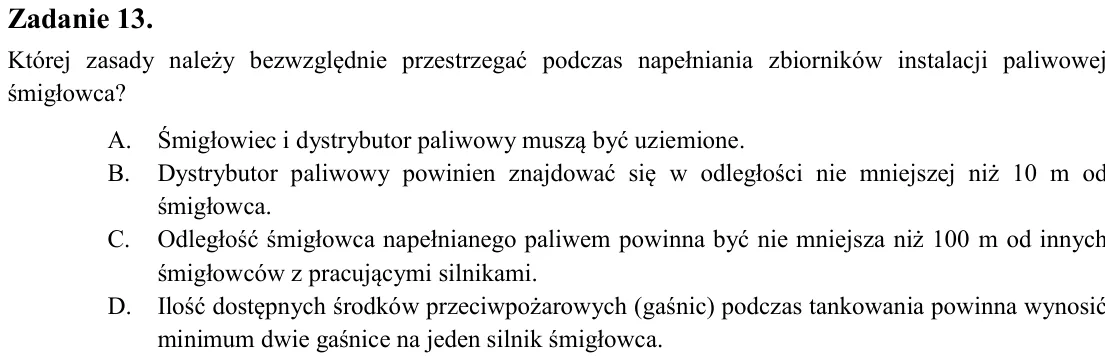

Zadanie 13. Której zasady należy bezwzględnie przestrzegać podczas napełniania zbiorników instalacji paliwowej śmigłowca? A. Śmigłowiec i dystrybutor paliwowy muszą być uziemione. B. Dystrybutor paliwowy powinien znajdow

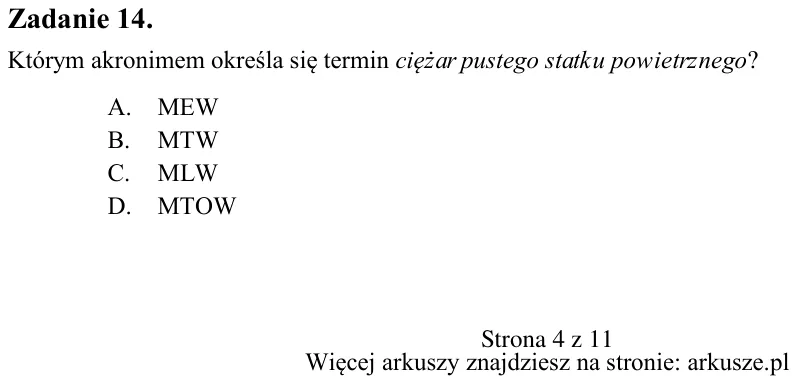

Zadanie 14. Którym akronimem określa się termin ciężar pustego statku powietrznego? A. MEW B. MTW C. MLW D. MTOW

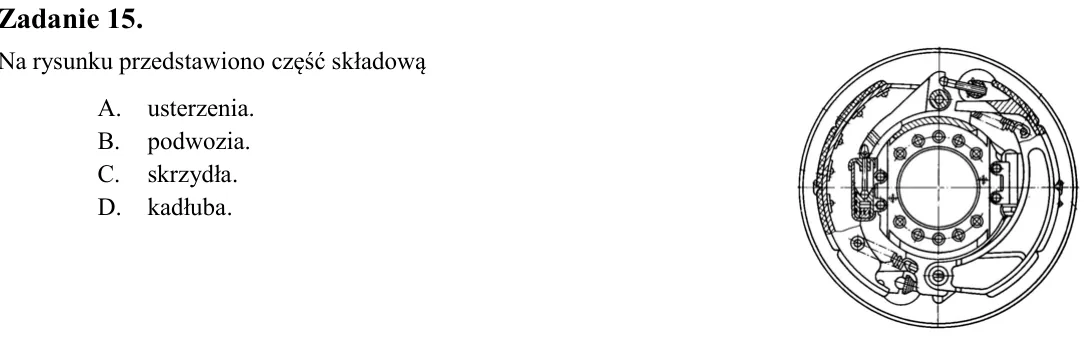

Zadanie 15. Na rysunku przedstawiono część składową A. usterzenia. B. podwozia. C. skrzydła. D. kadłuba.

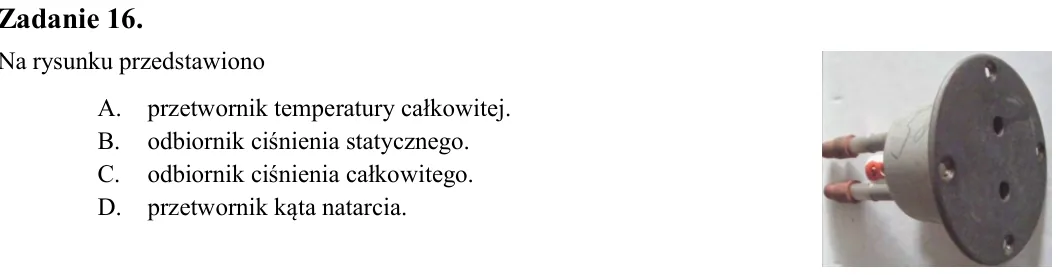

Zadanie 16. Na rysunku przedstawiono A. przetwornik temperatury całkowitej. B. odbiornik ciśnienia statycznego. C. odbiornik ciśnienia całkowitego. D. przetwornik kąta natarcia.

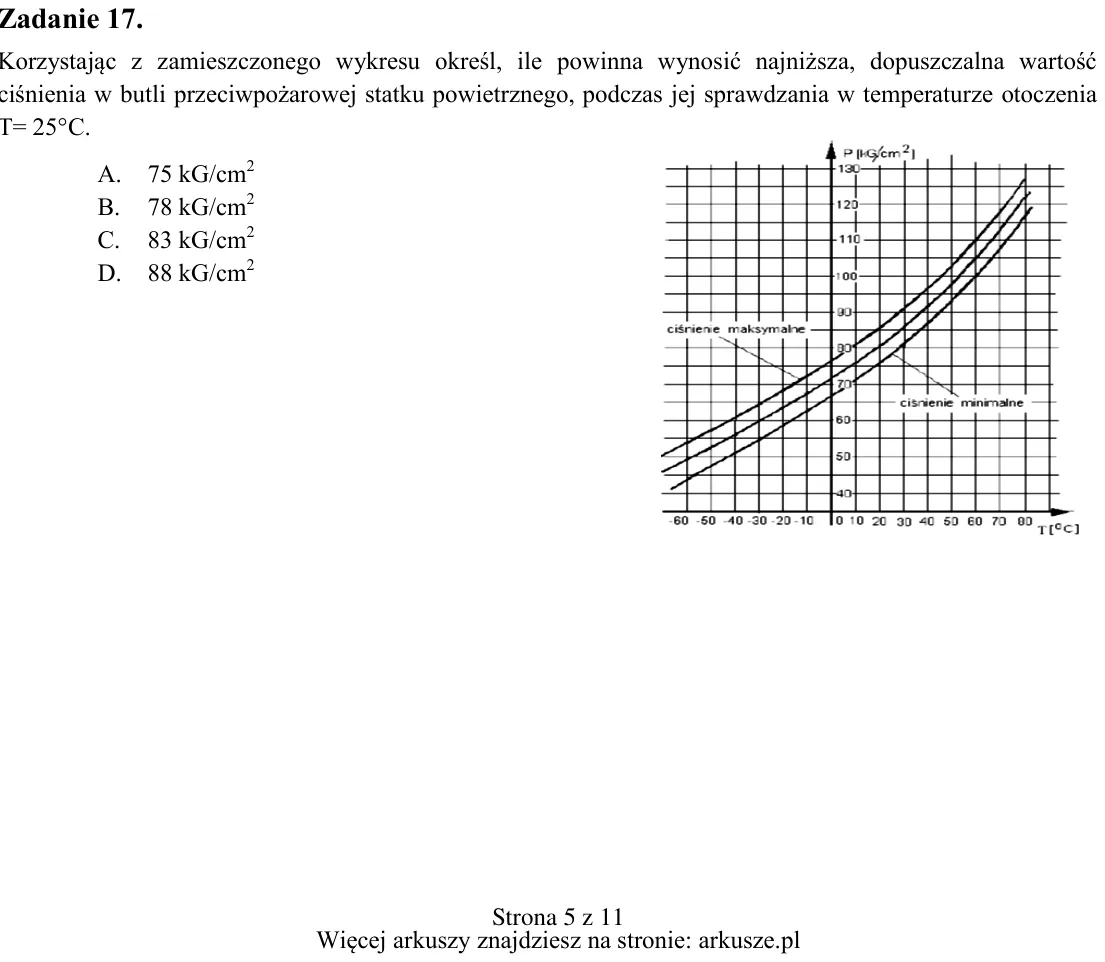

Zadanie 17. Korzystając z zamieszczonego wykresu określ, ile powinna wynosić najniższa, dopuszczalna wartość ciśnienia w butli przeciwpożarowej statku powietrznego, podczas jej sprawdzania w temperaturze otoczenia T= 25°

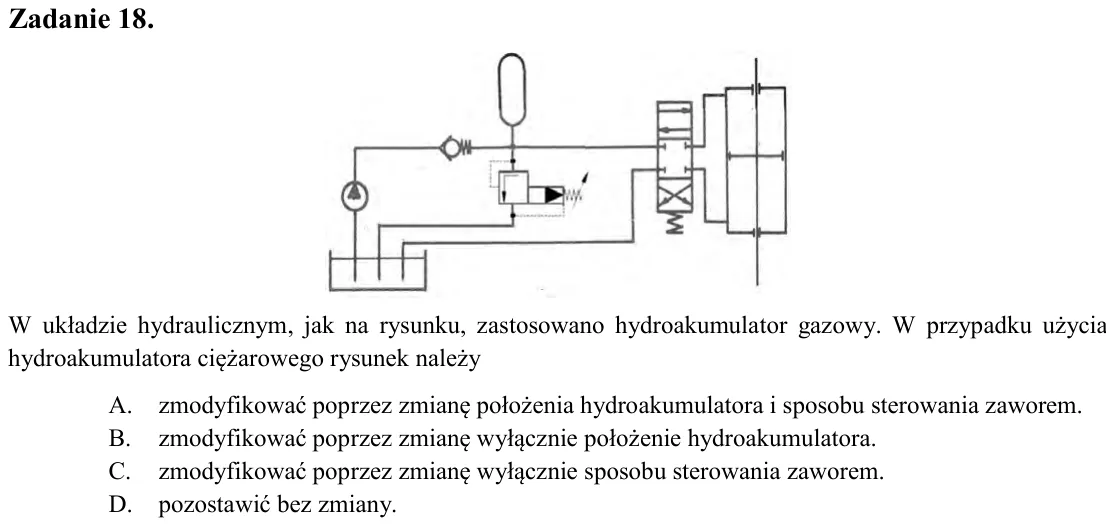

Zadanie 18. W układzie hydraulicznym, jak na rysunku, zastosowano hydroakumulator gazowy. W przypadku użycia hydroakumulatora ciężarowego rysunek należy A. zmodyfikować poprzez zmianę położenia hydroakumulatora i sposobu

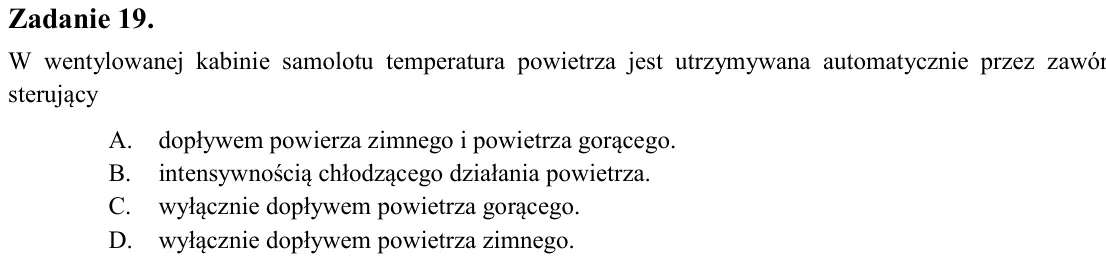

Zadanie 19. W wentylowanej kabinie samolotu temperatura powietrza jest utrzymywana automatycznie przez zawór sterujący A. dopływem powierza zimnego i powietrza gorącego. B. intensywnością chłodzącego działania powietrza.

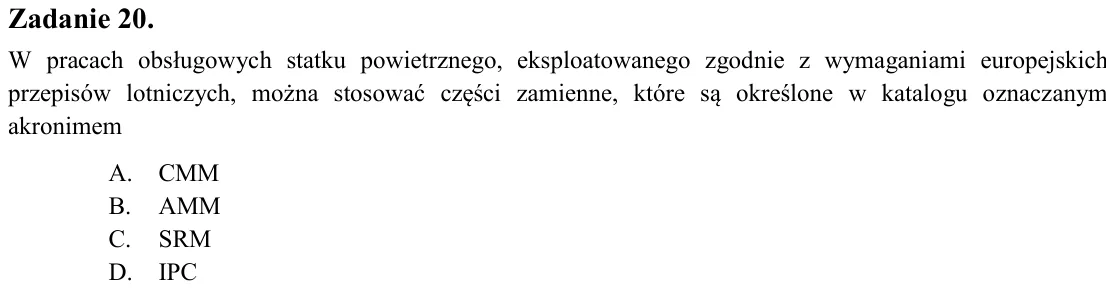

Zadanie 20. W pracach obsługowych statku powietrznego, eksploatowanego zgodnie z wymaganiami europejskich przepisów lotniczych, można stosować części zamienne, które są określone w katalogu oznaczanym akronimem A. CMM B.

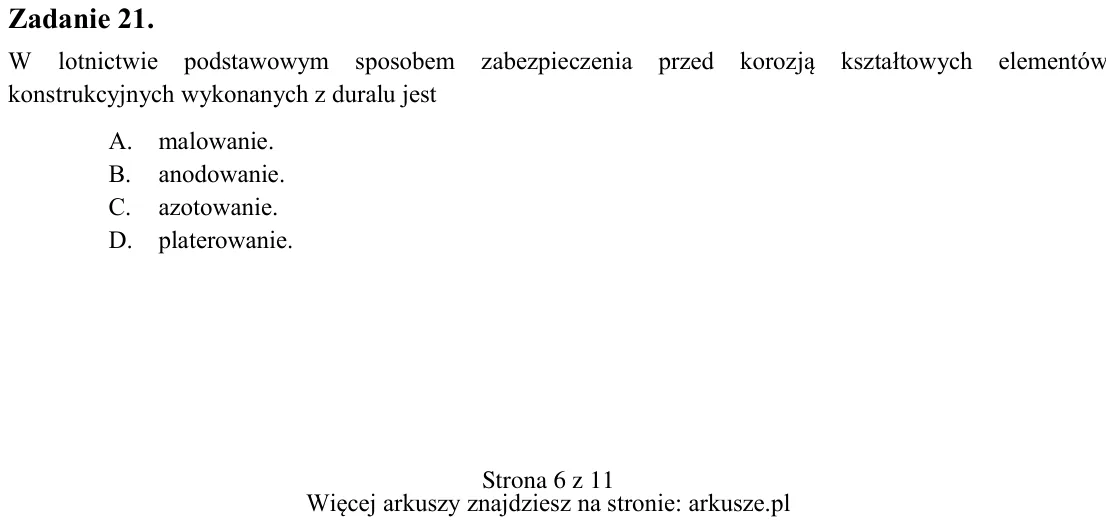

Zadanie 21. W lotnictwie podstawowym sposobem zabezpieczenia przed korozją kształtowych elementów konstrukcyjnych wykonanych z duralu jest A. malowanie. B. anodowanie. C. azotowanie. D. platerowanie.

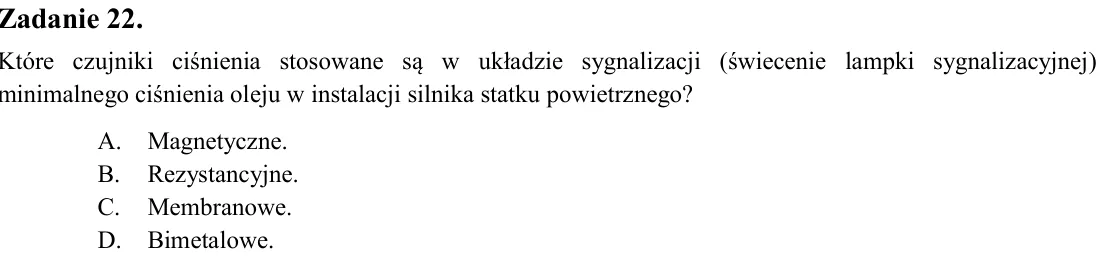

Zadanie 22. Które czujniki ciśnienia stosowane są w układzie sygnalizacji (świecenie lampki sygnalizacyjnej) minimalnego ciśnienia oleju w instalacji silnika statku powietrznego? A. Magnetyczne. B. Rezystancyjne. C. Memb

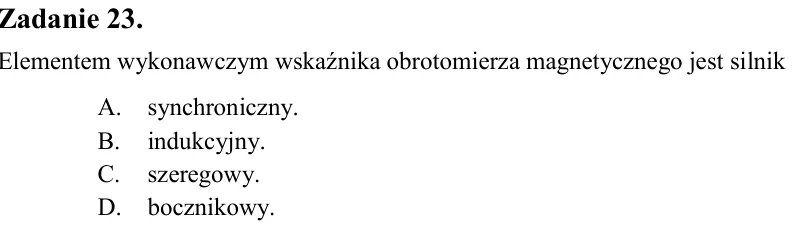

Zadanie 23. Elementem wykonawczym wskaźnika obrotomierza magnetycznego jest silnik A. synchroniczny. B. indukcyjny. C. szeregowy. D. bocznikowy.

Zadanie 24. Który stop wykorzystuje się w przemyśle lotniczym na kadłuby silników turbinowych? A. Duraluminium. B. Magnalium. C. Awional. D. Silumin.

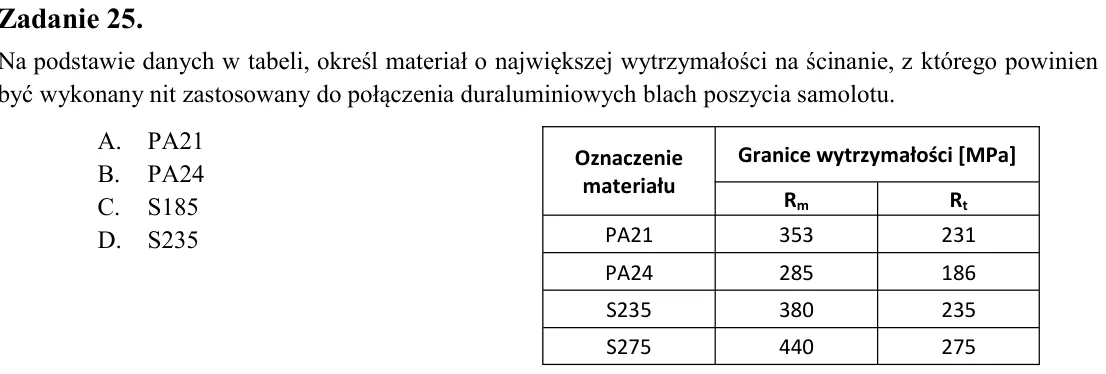

Zadanie 25. Na podstawie danych w tabeli, określ materiał o największej wytrzymałości na ścinanie, z którego powinien być wykonany nit zastosowany do połączenia duraluminiowych blach poszycia samolotu. A. PA21 B. PA24 C.

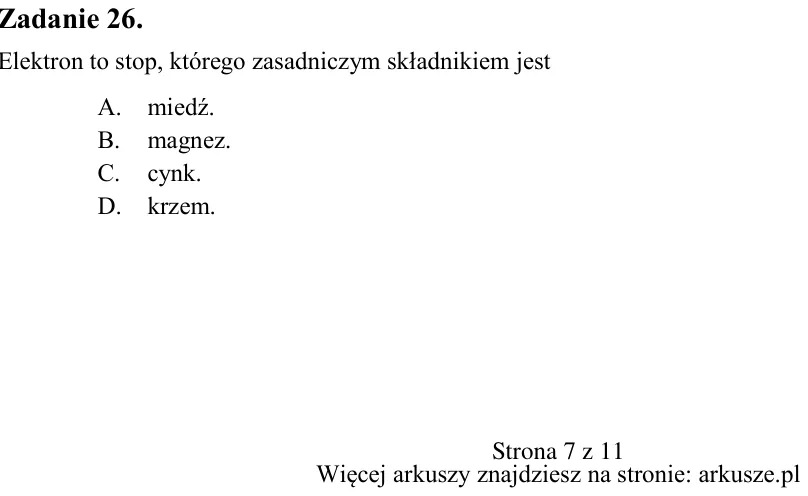

Zadanie 26. Elektron to stop, którego zasadniczym składnikiem jest A. miedź. B. magnez. C. cynk. D. krzem. Oznaczenie materiału Granice wytrzymałości [MPa] Rm Rt PA21 353 231 PA24 285 186 S235 380 235 S275 440 275

Zadanie 27. Wielkość Rm materiału konstrukcyjnego określa wytrzymałość doraźną na A. rozrywanie. B. zginanie. C. ściskanie. D. ścinanie.

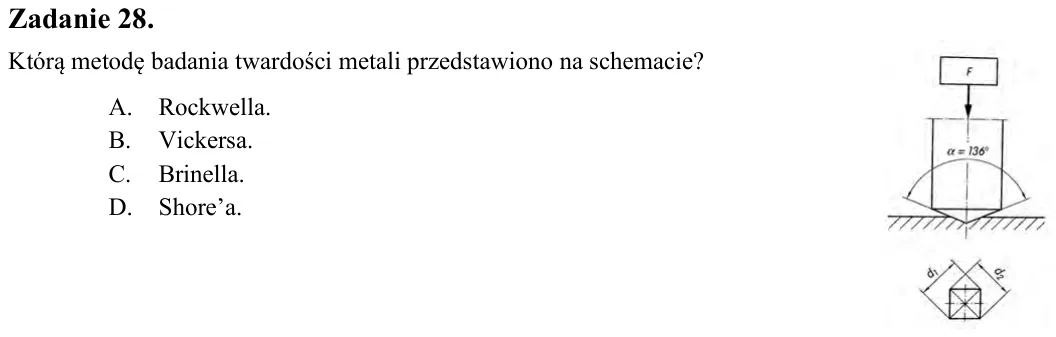

Zadanie 28. Którą metodę badania twardości metali przedstawiono na schemacie? A. Rockwella. B. Vickersa. C. Brinella. D. Shore’a.

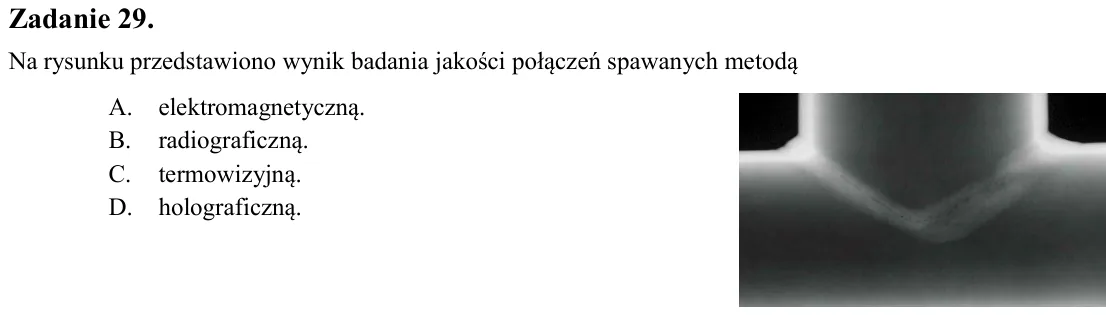

Zadanie 29. Na rysunku przedstawiono wynik badania jakości połączeń spawanych metodą A. elektromagnetyczną. B. radiograficzną. C. termowizyjną. D. holograficzną.

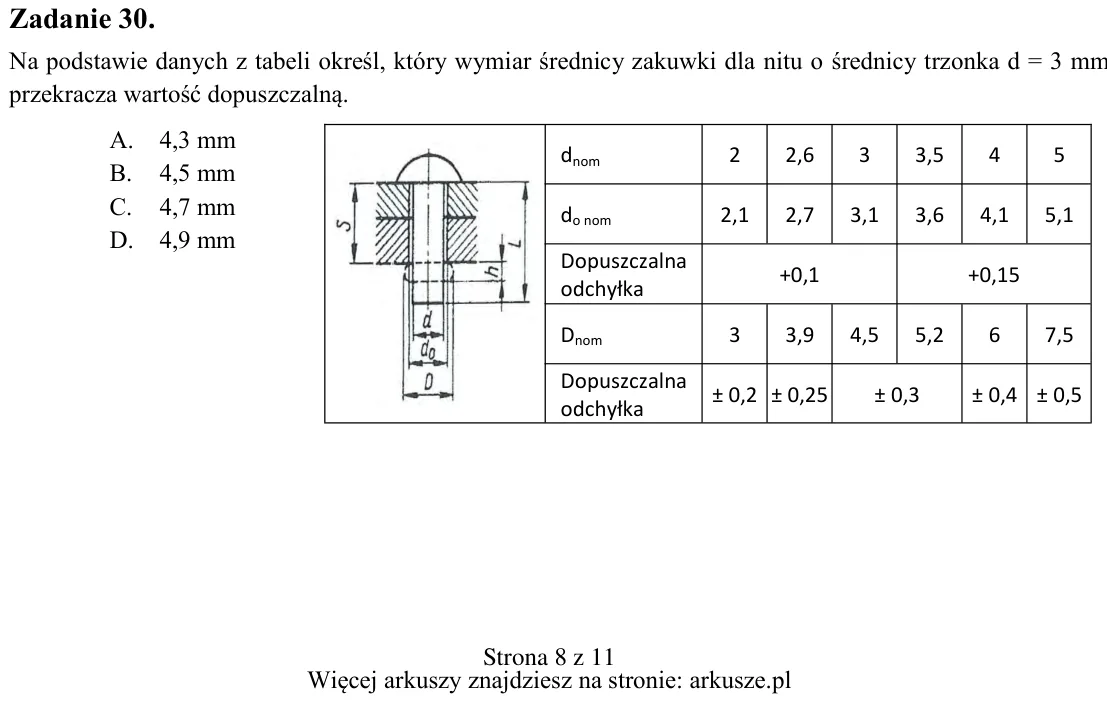

Zadanie 30. Na podstawie danych z tabeli określ, który wymiar średnicy zakuwki dla nitu o średnicy trzonka d = 3 mm przekracza wartość dopuszczalną. A. 4,3 mm B. 4,5 mm C. 4,7 mm D. 4,9 mm dnom 2 2,6 3 3,5 4 5 do nom 2,1

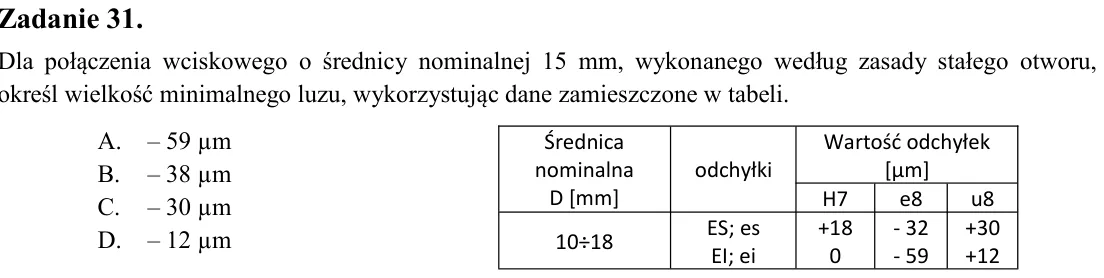

Zadanie 31. Dla połączenia wciskowego o średnicy nominalnej 15 mm, wykonanego według zasady stałego otworu, określ wielkość minimalnego luzu, wykorzystując dane zamieszczone w tabeli. A. - 59 µm B. - 38 µm C. - 30 µm D.

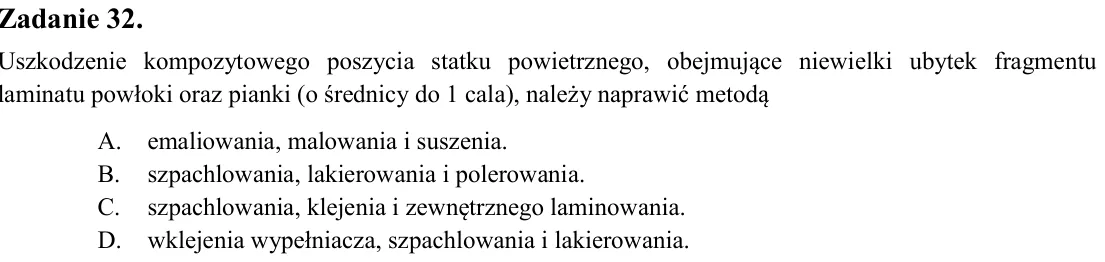

Zadanie 32. Uszkodzenie kompozytowego poszycia statku powietrznego, obejmujące niewielki ubytek fragmentu laminatu powłoki oraz pianki (o średnicy do 1 cala), należy naprawić metodą A. emaliowania, malowania i suszenia.

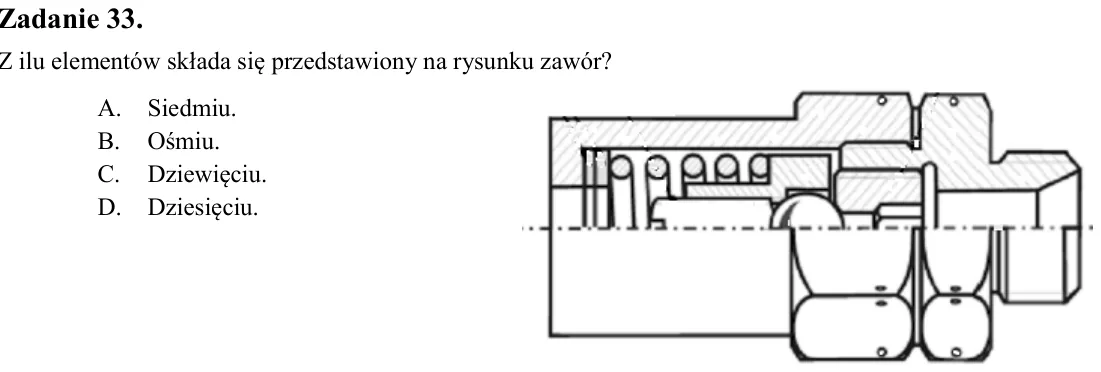

Zadanie 33. Z ilu elementów składa się przedstawiony na rysunku zawór? A. Siedmiu. B. Ośmiu. C. Dziewięciu. D. Dziesięciu.

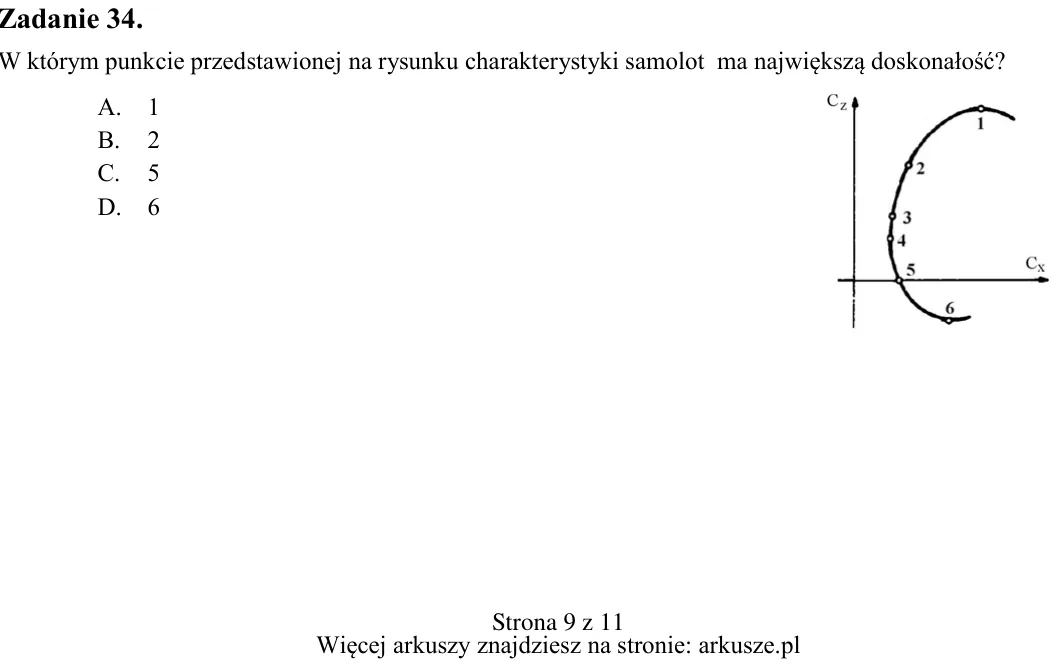

Zadanie 34. W którym punkcie przedstawionej na rysunku charakterystyki samolot ma największą doskonałość? A. 1 B. 2 C. 5 D. 6 Średnica nominalna D [mm] odchyłki Wartość odchyłek [µm] H7 e8 u8 10÷18 ES; es EI; ei +18 0 -

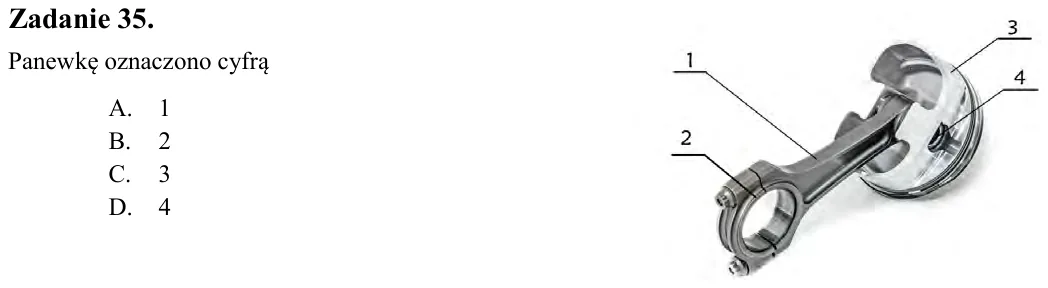

Zadanie 35. Panewkę oznaczono cyfrą A. 1 B. 2 C. 3 D. 4

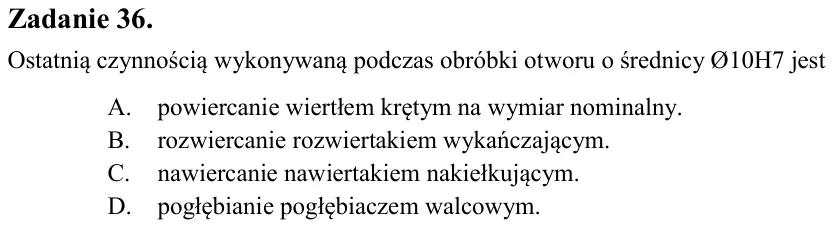

Zadanie 36. Ostatnią czynnością wykonywaną podczas obróbki otworu o średnicy Ø10H7 jest A. powiercanie wiertłem krętym na wymiar nominalny. B. rozwiercanie rozwiertakiem wykańczającym. C. nawiercanie nawiertakiem nakiełk

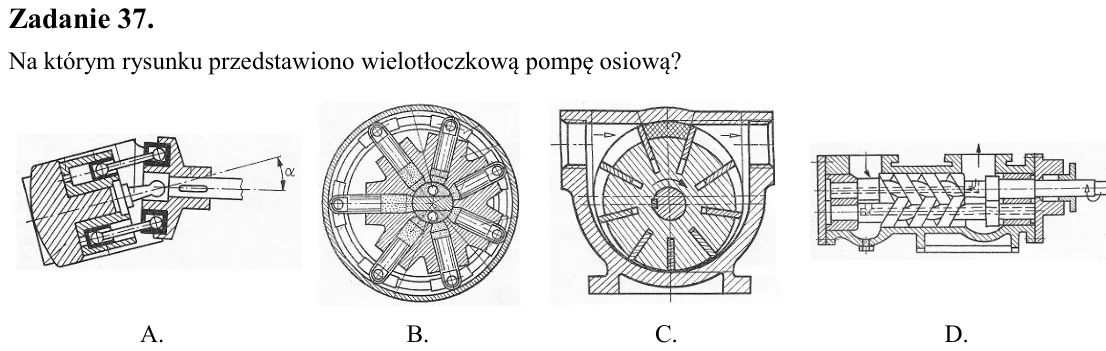

Zadanie 37. Na którym rysunku przedstawiono wielotłoczkową pompę osiową?

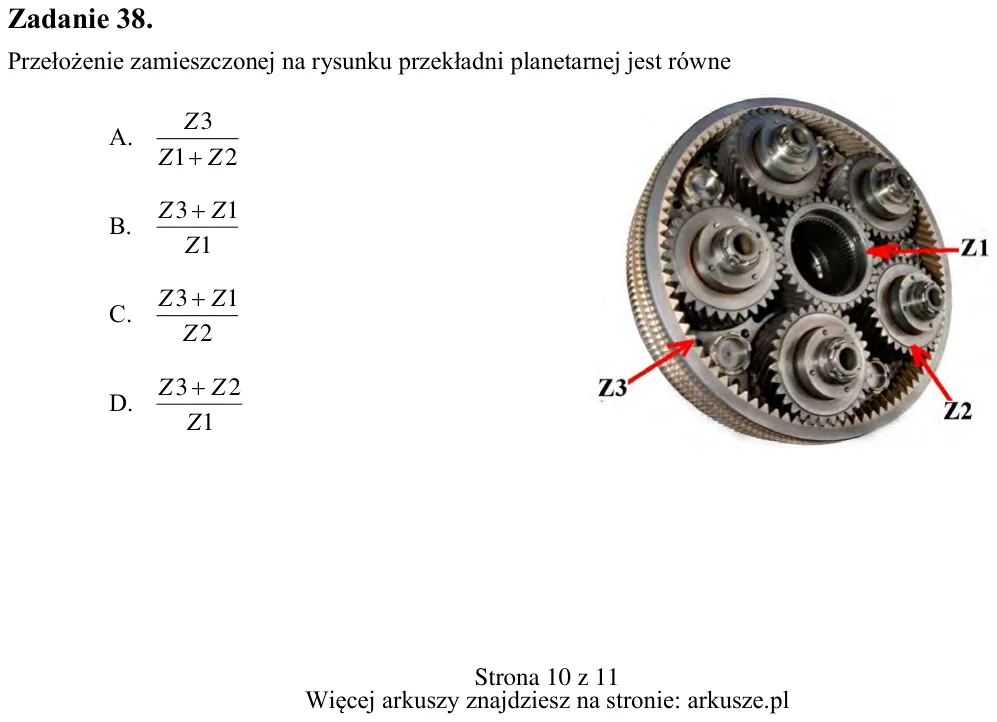

Zadanie 38. Przełożenie zamieszczonej na rysunku przekładni planetarnej jest równe A. 2 1 3 Z Z Z  B. 1 1 3 Z Z Z  C. 2 1 3 Z Z Z  D. 1 2 3 Z Z Z  A. B. C. D.

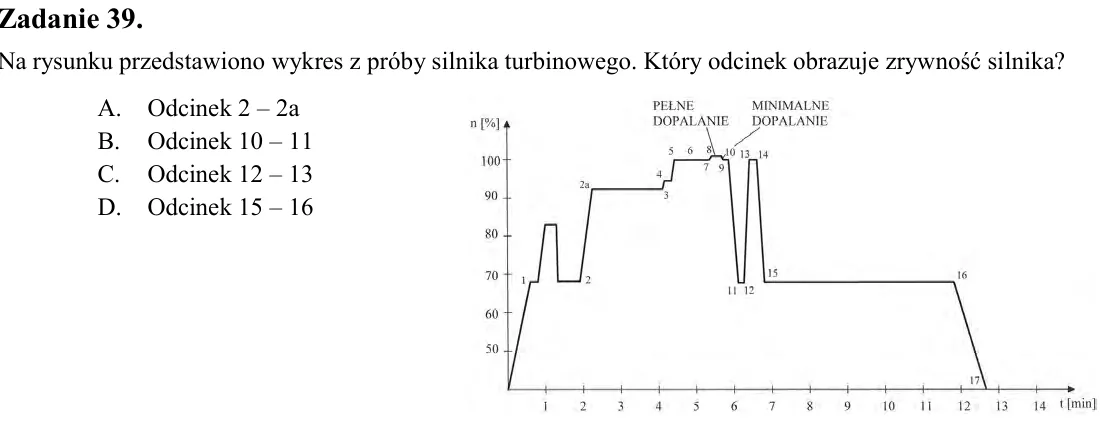

Zadanie 39. Na rysunku przedstawiono wykres z próby silnika turbinowego. Który odcinek obrazuje zrywność silnika? A. Odcinek 2 - 2a B. Odcinek 10 - 11 C. Odcinek 12 - 13 D. Odcinek 15 - 16

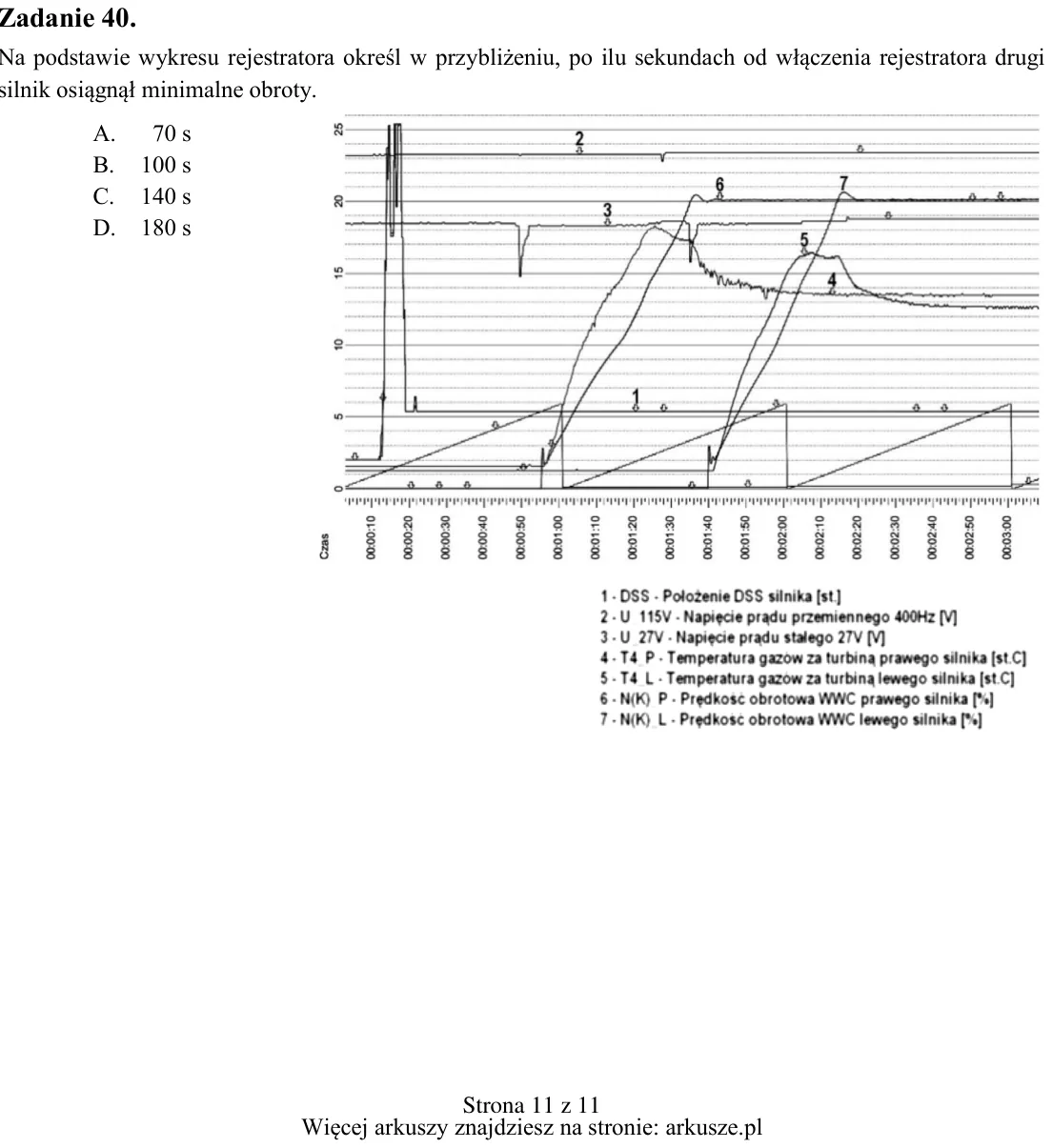

Zadanie 40. Na podstawie wykresu rejestratora określ w przybliżeniu, po ilu sekundach od włączenia rejestratora drugi silnik osiągnął minimalne obroty. A. 70 s B. 100 s C. 140 s D. 180 s
