M32 · Egzamin zawodowy · styczeń 2018

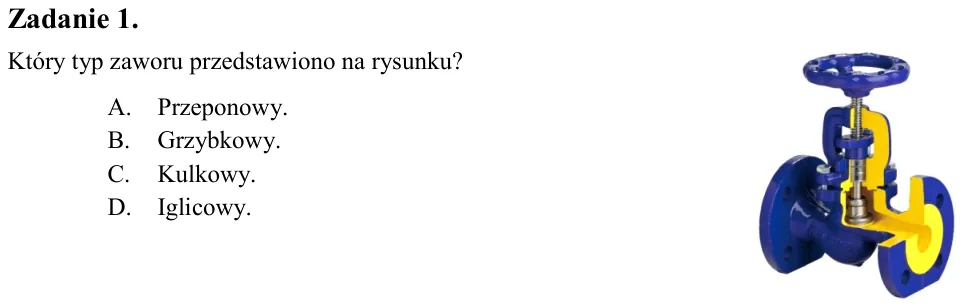

Zadanie 1. Który typ zaworu przedstawiono na rysunku? A. Przeponowy. B. Grzybkowy. C. Kulkowy. D. Iglicowy.

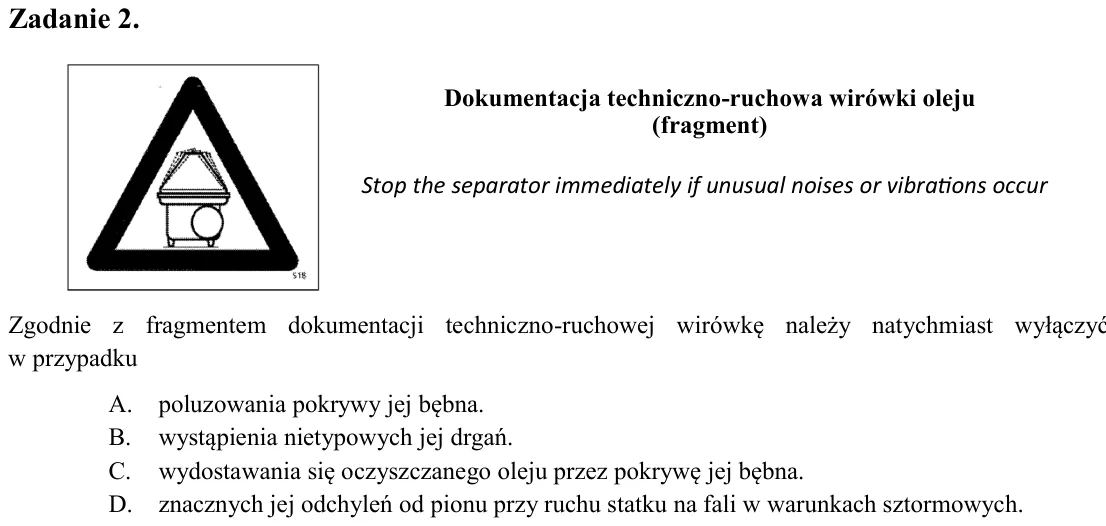

Zadanie 2. Zgodnie z fragmentem dokumentacji techniczno-ruchowej wirówkę należy natychmiast wyłączyć w przypadku A. poluzowania pokrywy jej bębna. B. wystąpienia nietypowych jej drgań. C. wydostawania się oczyszczanego o

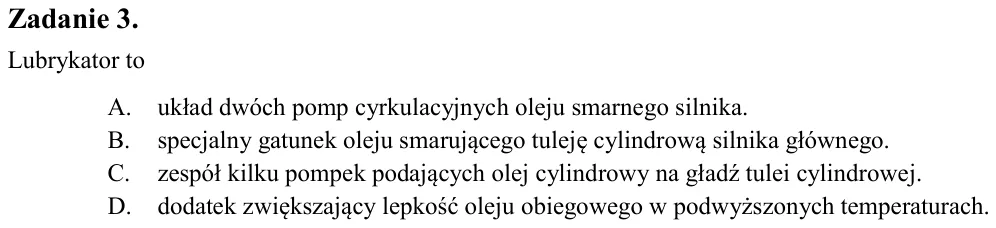

Zadanie 3. Lubrykator to A. układ dwóch pomp cyrkulacyjnych oleju smarnego silnika. B. specjalny gatunek oleju smarującego tuleję cylindrową silnika głównego. C. zespół kilku pompek podających olej cylindrowy na gładź tu

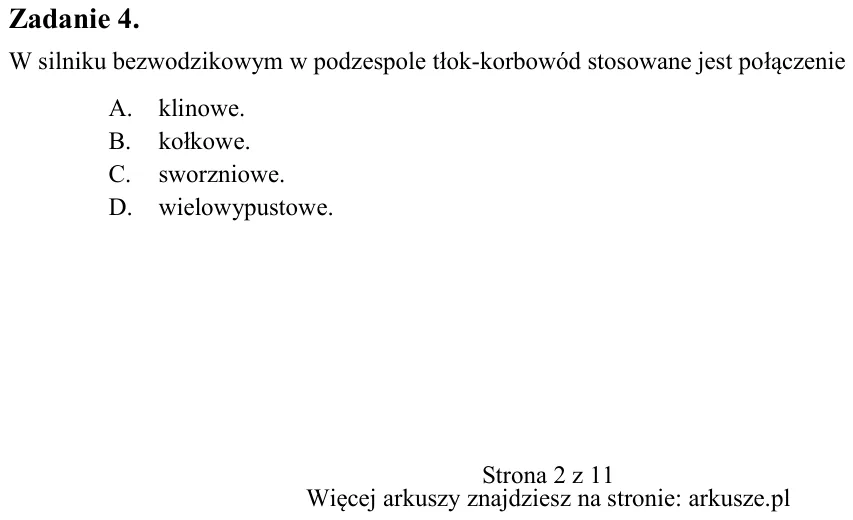

Zadanie 4. W silniku bezwodzikowym w podzespole tłok-korbowód stosowane jest połączenie A. klinowe. B. kołkowe. C. sworzniowe. D. wielowypustowe. Dokumentacja techniczno-ruchowa wirówki oleju (fragment) Stop the separato

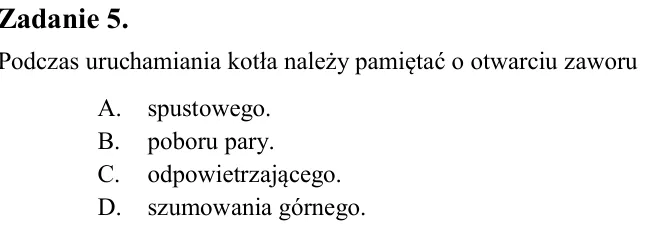

Zadanie 5. Podczas uruchamiania kotła należy pamiętać o otwarciu zaworu A. spustowego. B. poboru pary. C. odpowietrzającego. D. szumowania górnego.

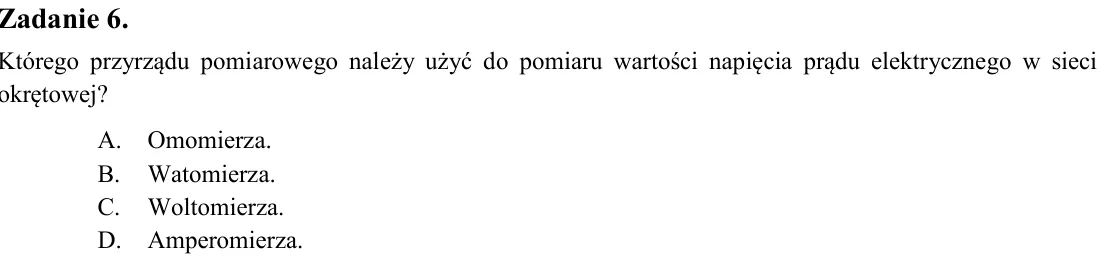

Zadanie 6. Którego przyrządu pomiarowego należy użyć do pomiaru wartości napięcia prądu elektrycznego w sieci okrętowej? A. Omomierza. B. Watomierza. C. Woltomierza. D. Amperomierza.

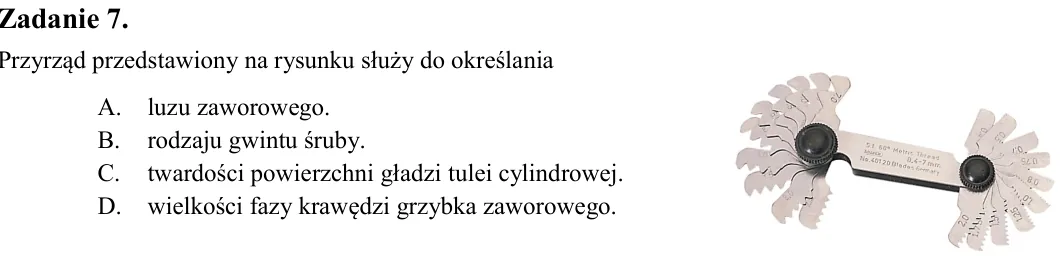

Zadanie 7. Przyrząd przedstawiony na rysunku służy do określania A. luzu zaworowego. B. rodzaju gwintu śruby. C. twardości powierzchni gładzi tulei cylindrowej. D. wielkości fazy krawędzi grzybka zaworowego.

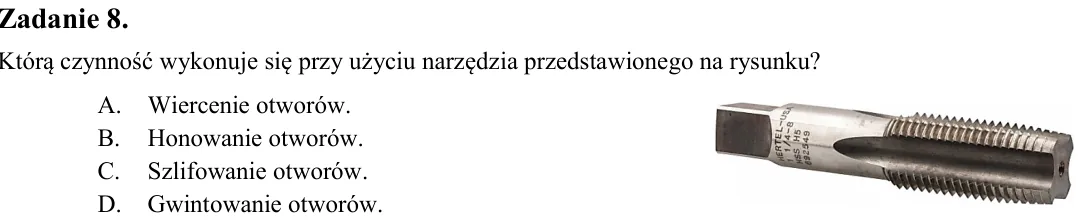

Zadanie 8. Którą czynność wykonuje się przy użyciu narzędzia przedstawionego na rysunku? A. Wiercenie otworów. B. Honowanie otworów. C. Szlifowanie otworów. D. Gwintowanie otworów.

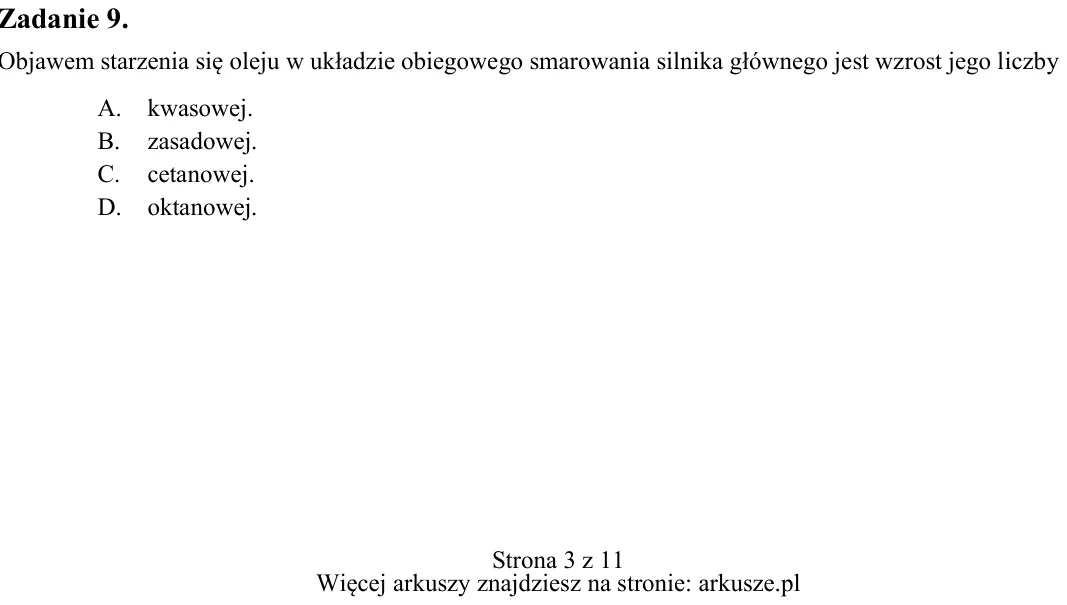

Zadanie 9. Objawem starzenia się oleju w układzie obiegowego smarowania silnika głównego jest wzrost jego liczby A. kwasowej. B. zasadowej. C. cetanowej. D. oktanowej.

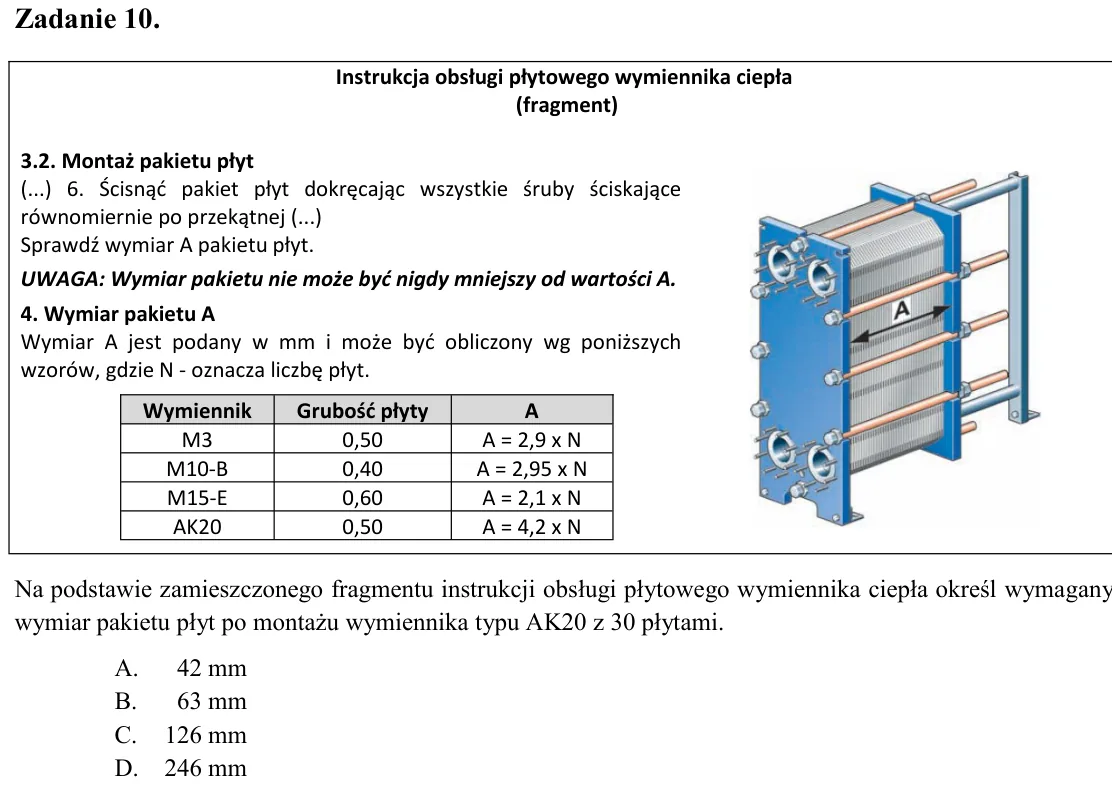

Zadanie 10. Na podstawie zamieszczonego fragmentu instrukcji obsługi płytowego wymiennika ciepła określ wymagany wymiar pakietu płyt po montażu wymiennika typu AK20 z 30 płytami. A. 42 mm B. 63 mm C. 126 mm D. 246 mm

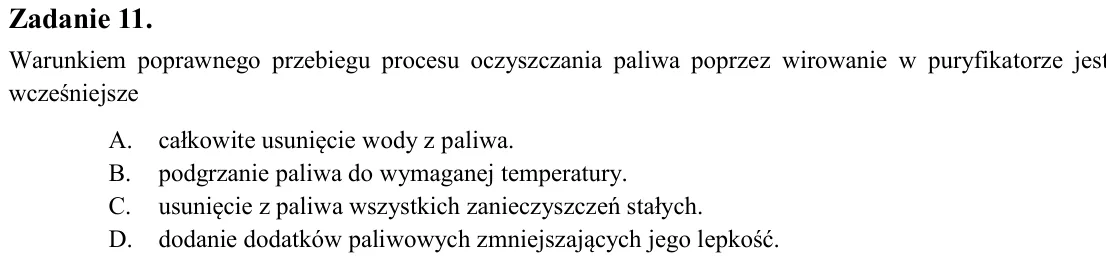

Zadanie 11. Warunkiem poprawnego przebiegu procesu oczyszczania paliwa poprzez wirowanie w puryfikatorze jest wcześniejsze A. całkowite usunięcie wody z paliwa. B. podgrzanie paliwa do wymaganej temperatury. C. usunięcie

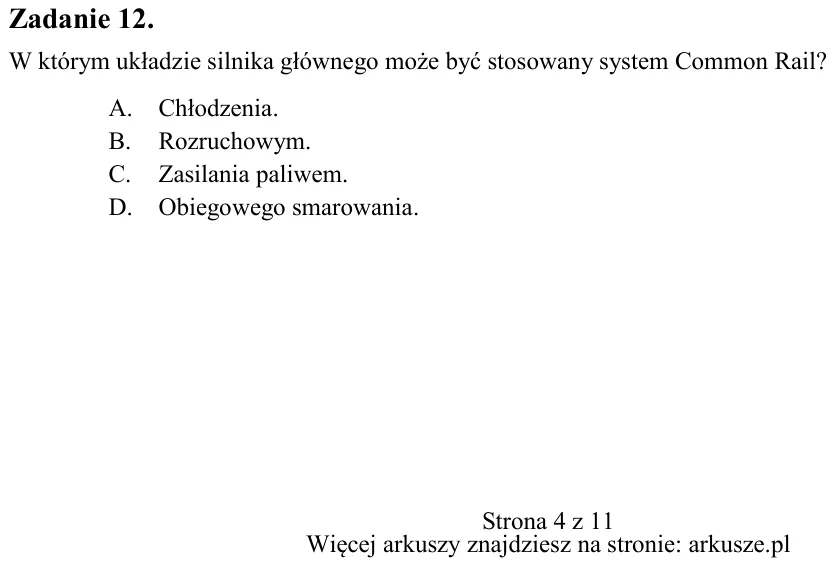

Zadanie 12. W którym układzie silnika głównego może być stosowany system Common Rail? A. Chłodzenia. B. Rozruchowym. C. Zasilania paliwem. D. Obiegowego smarowania. Instrukcja obsługi płytowego wymiennika ciepła (fragmen

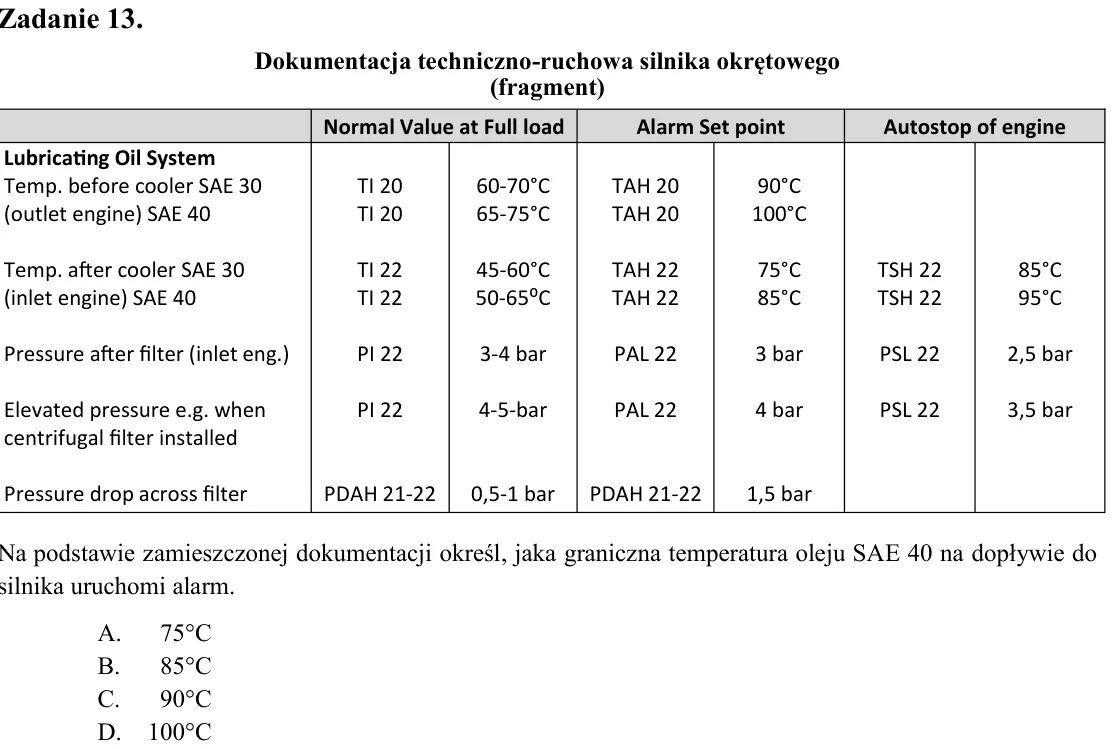

Zadanie 13. Dokumentacja techniczno-ruchowa silnika okrętowego (fragment) Na podstawie zamieszczonej dokumentacji określ, jaka graniczna temperatura oleju SAE 40 na dopływie do silnika uruchomi alarm. A. 75°C B. 85°C C.

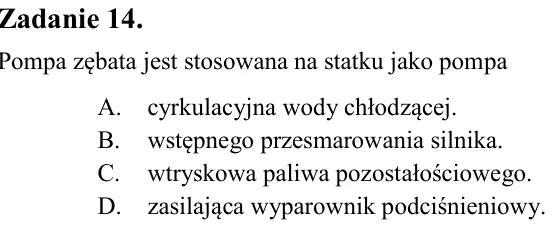

Zadanie 14. Pompa zębata jest stosowana na statku jako pompa A. cyrkulacyjna wody chłodzącej. B. wstępnego przesmarowania silnika. C. wtryskowa paliwa pozostałościowego. D. zasilająca wyparownik podciśnieniowy.

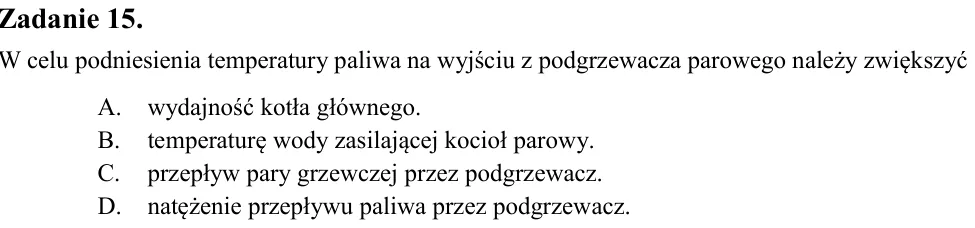

Zadanie 15. W celu podniesienia temperatury paliwa na wyjściu z podgrzewacza parowego należy zwiększyć A. wydajność kotła głównego. B. temperaturę wody zasilającej kocioł parowy. C. przepływ pary grzewczej przez podgrzew

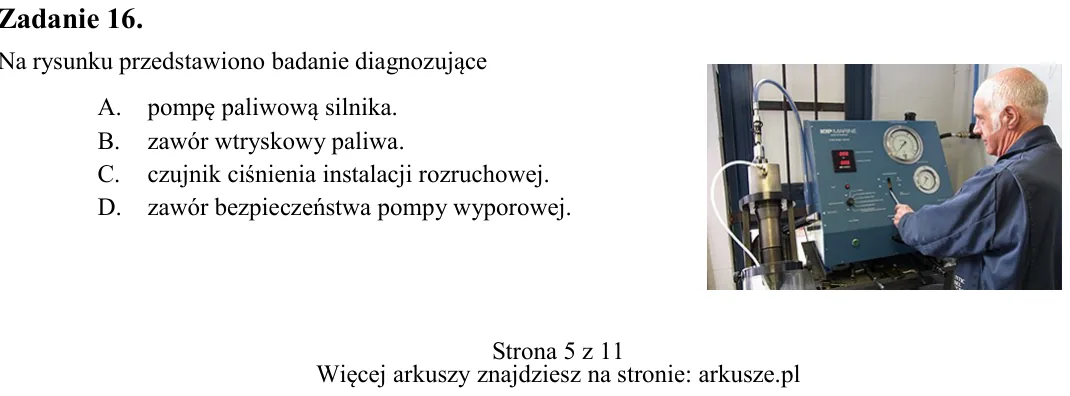

Zadanie 16. Na rysunku przedstawiono badanie diagnozujące A. pompę paliwową silnika. B. zawór wtryskowy paliwa. C. czujnik ciśnienia instalacji rozruchowej. D. zawór bezpieczeństwa pompy wyporowej. Normal Value at Full l

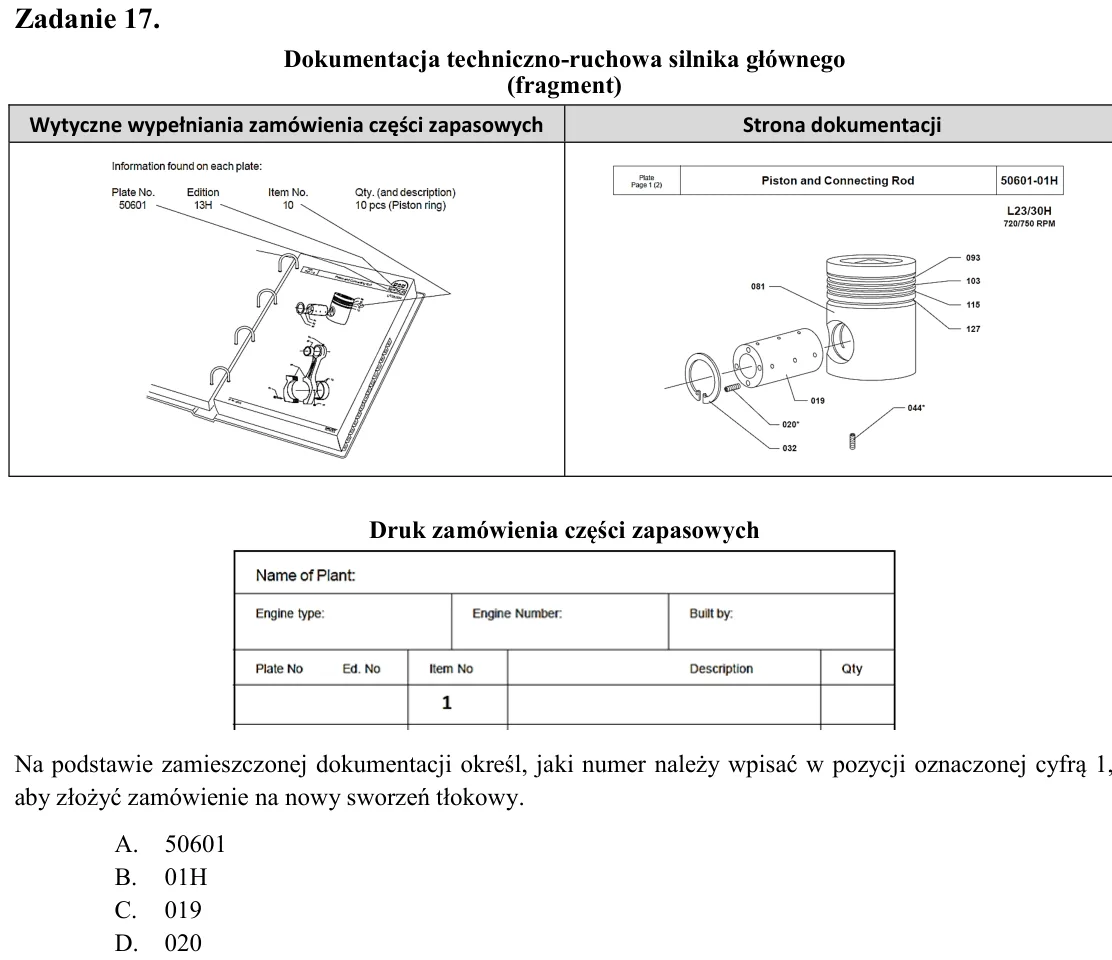

Zadanie 17. Dokumentacja techniczno-ruchowa silnika głównego (fragment) Druk zamówienia części zapasowych Na podstawie zamieszczonej dokumentacji określ, jaki numer należy wpisać w pozycji oznaczonej cyfrą 1, aby złożyć

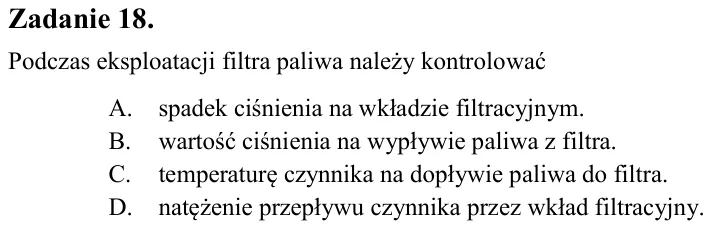

Zadanie 18. Podczas eksploatacji filtra paliwa należy kontrolować A. spadek ciśnienia na wkładzie filtracyjnym. B. wartość ciśnienia na wypływie paliwa z filtra. C. temperaturę czynnika na dopływie paliwa do filtra. D. n

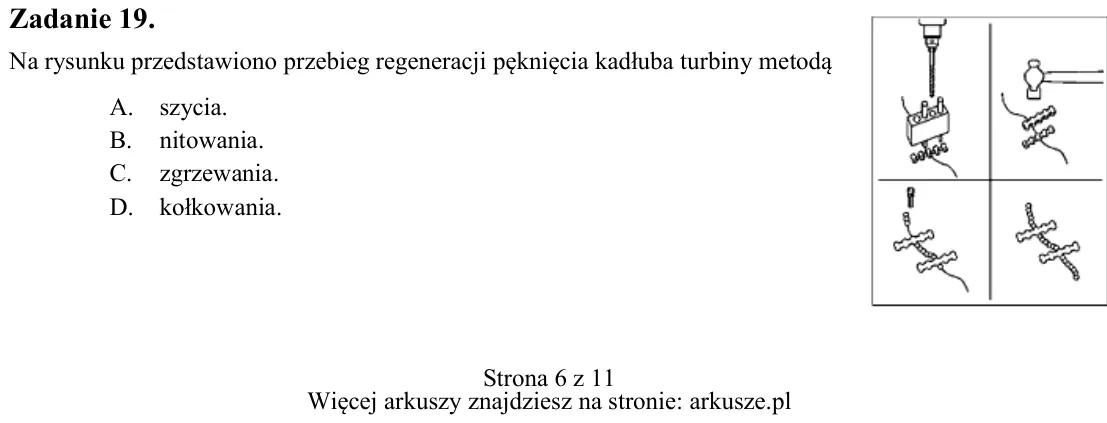

Zadanie 19. Na rysunku przedstawiono przebieg regeneracji pęknięcia kadłuba turbiny metodą A. szycia. B. nitowania. C. zgrzewania. D. kołkowania. Wytyczne wypełniania zamówienia części zapasowych Strona dokumentacji

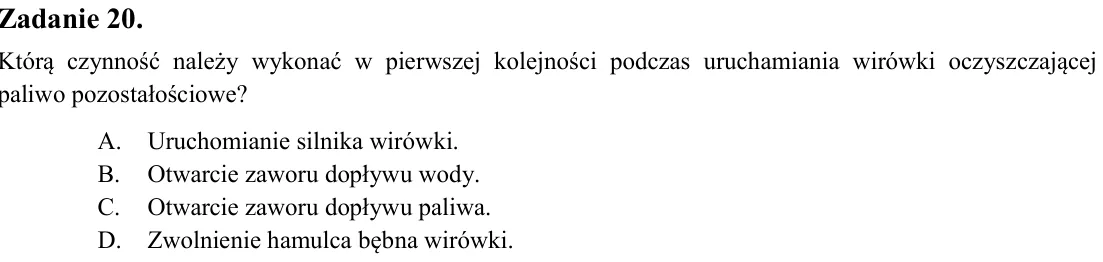

Zadanie 20. Którą czynność należy wykonać w pierwszej kolejności podczas uruchamiania wirówki oczyszczającej paliwo pozostałościowe? A. Uruchomianie silnika wirówki. B. Otwarcie zaworu dopływu wody. C. Otwarcie zaworu do

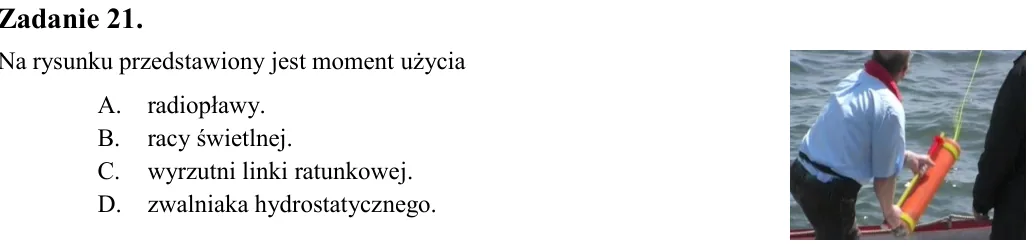

Zadanie 21. Na rysunku przedstawiony jest moment użycia A. radiopławy. B. racy świetlnej. C. wyrzutni linki ratunkowej. D. zwalniaka hydrostatycznego.

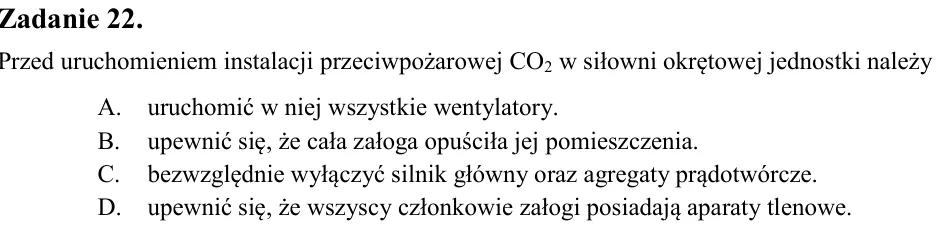

Zadanie 22. Przed uruchomieniem instalacji przeciwpożarowej CO2 w siłowni okrętowej jednostki należy A. uruchomić w niej wszystkie wentylatory. B. upewnić się, że cała załoga opuściła jej pomieszczenia. C. bezwzględnie w

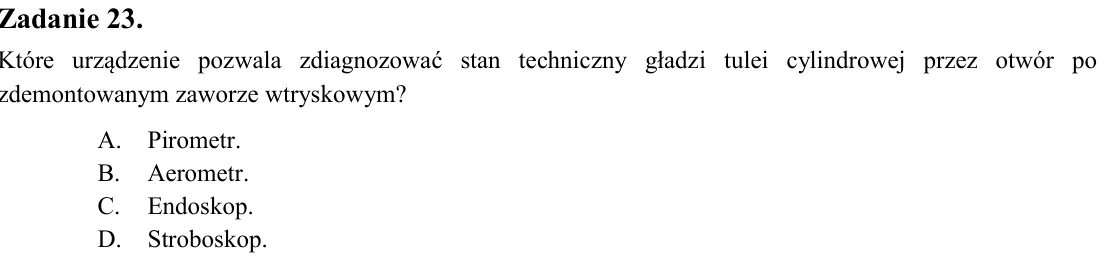

Zadanie 23. Które urządzenie pozwala zdiagnozować stan techniczny gładzi tulei cylindrowej przez otwór po zdemontowanym zaworze wtryskowym? A. Pirometr. B. Aerometr. C. Endoskop. D. Stroboskop.

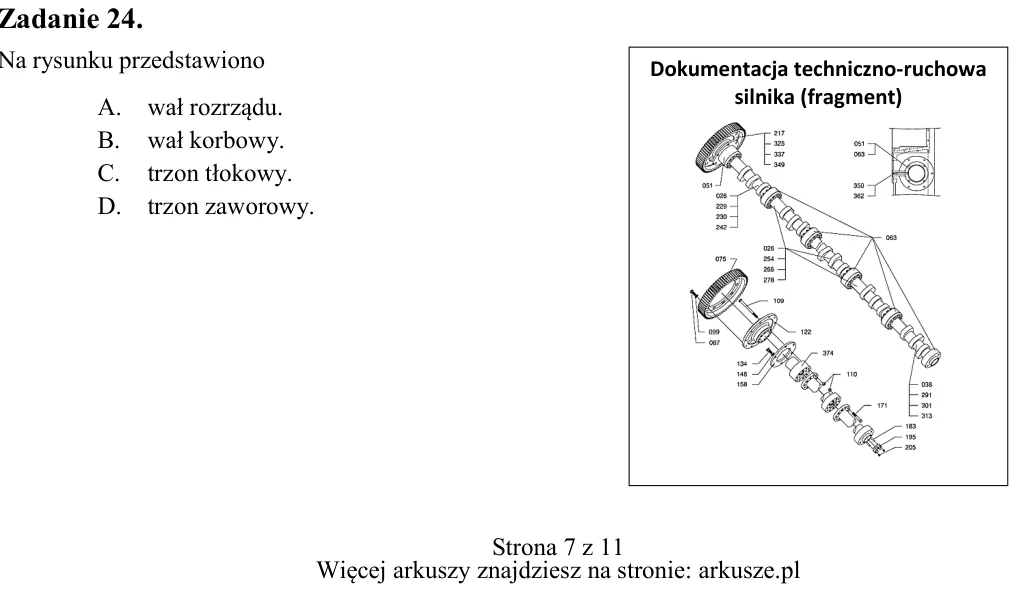

Zadanie 24. Na rysunku przedstawiono A. wał rozrządu. B. wał korbowy. C. trzon tłokowy. D. trzon zaworowy. Dokumentacja techniczno-ruchowa silnika (fragment)

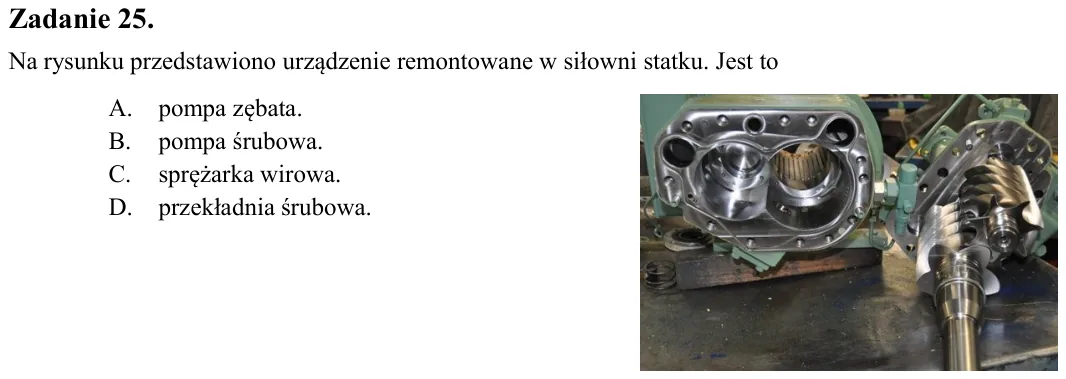

Zadanie 25. Na rysunku przedstawiono urządzenie remontowane w siłowni statku. Jest to A. pompa zębata. B. pompa śrubowa. C. sprężarka wirowa. D. przekładnia śrubowa.

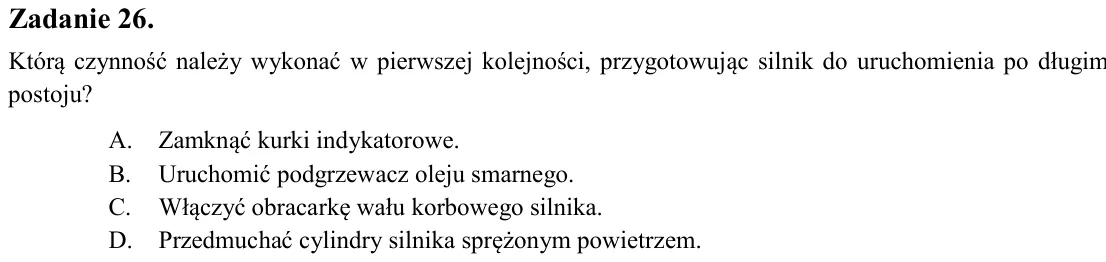

Zadanie 26. Którą czynność należy wykonać w pierwszej kolejności, przygotowując silnik do uruchomienia po długim postoju? A. Zamknąć kurki indykatorowe. B. Uruchomić podgrzewacz oleju smarnego. C. Włączyć obracarkę wału

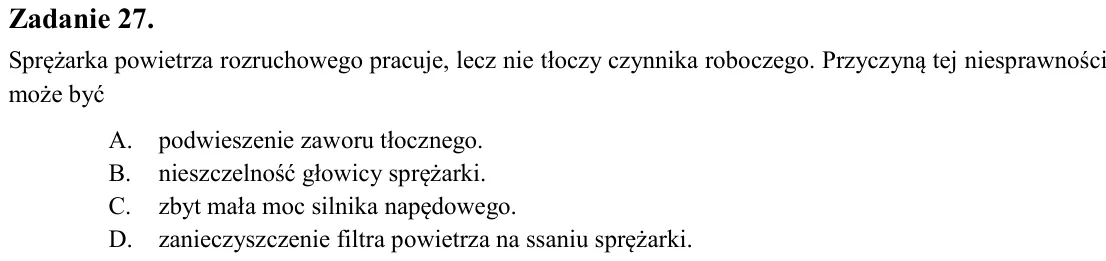

Zadanie 27. Sprężarka powietrza rozruchowego pracuje, lecz nie tłoczy czynnika roboczego. Przyczyną tej niesprawności może być A. podwieszenie zaworu tłocznego. B. nieszczelność głowicy sprężarki. C. zbyt mała moc silnik

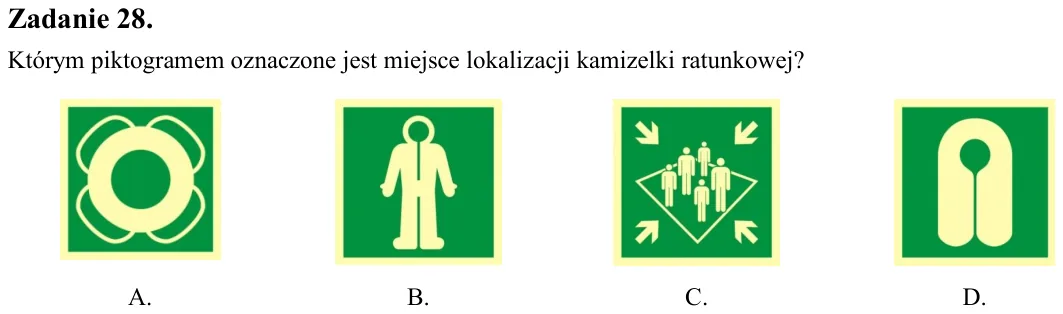

Zadanie 28. Którym piktogramem oznaczone jest miejsce lokalizacji kamizelki ratunkowej?

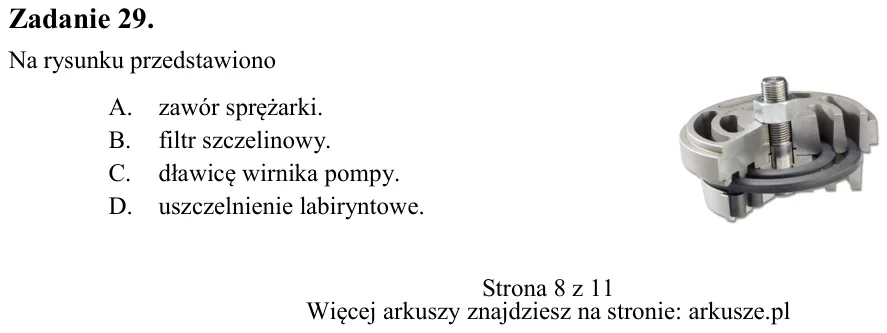

Zadanie 29. Na rysunku przedstawiono A. zawór sprężarki. B. filtr szczelinowy. C. dławicę wirnika pompy. D. uszczelnienie labiryntowe. A. B. C. D.

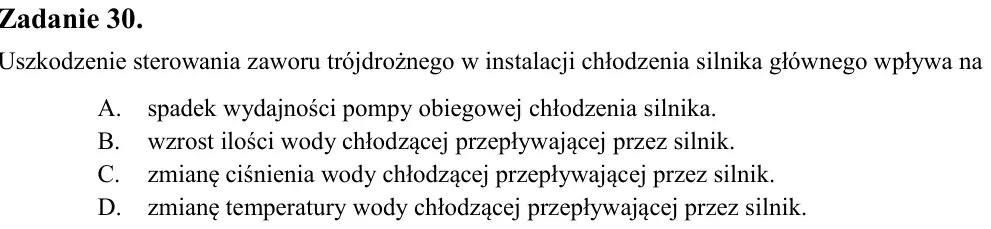

Zadanie 30. Uszkodzenie sterowania zaworu trójdrożnego w instalacji chłodzenia silnika głównego wpływa na A. spadek wydajności pompy obiegowej chłodzenia silnika. B. wzrost ilości wody chłodzącej przepływającej przez sil

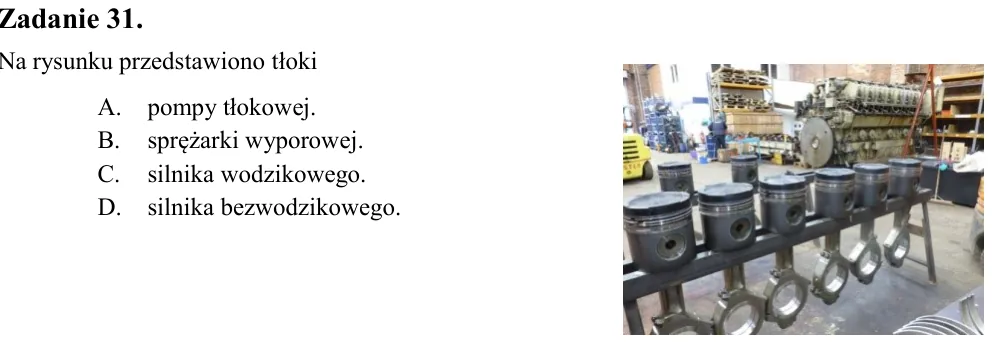

Zadanie 31. Na rysunku przedstawiono tłoki A. pompy tłokowej. B. sprężarki wyporowej. C. silnika wodzikowego. D. silnika bezwodzikowego.

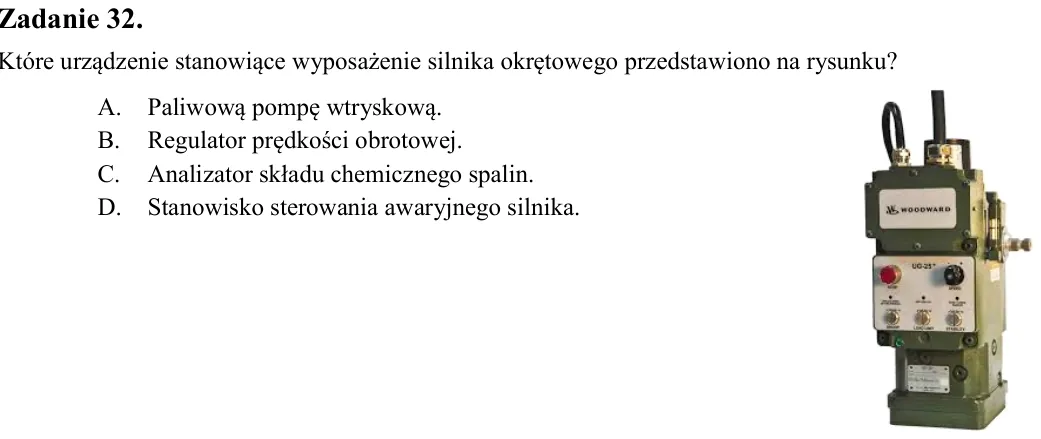

Zadanie 32. Które urządzenie stanowiące wyposażenie silnika okrętowego przedstawiono na rysunku? A. Paliwową pompę wtryskową. B. Regulator prędkości obrotowej. C. Analizator składu chemicznego spalin. D. Stanowisko stero

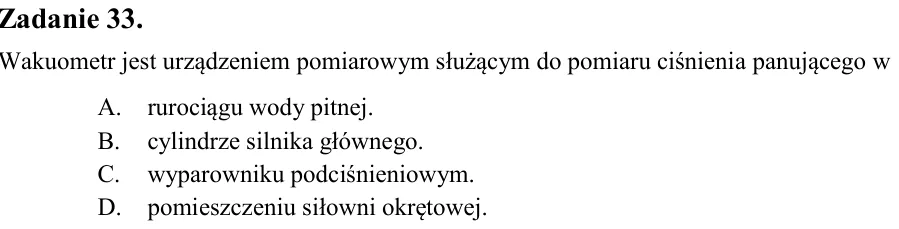

Zadanie 33. Wakuometr jest urządzeniem pomiarowym służącym do pomiaru ciśnienia panującego w A. rurociągu wody pitnej. B. cylindrze silnika głównego. C. wyparowniku podciśnieniowym. D. pomieszczeniu siłowni okrętowej.

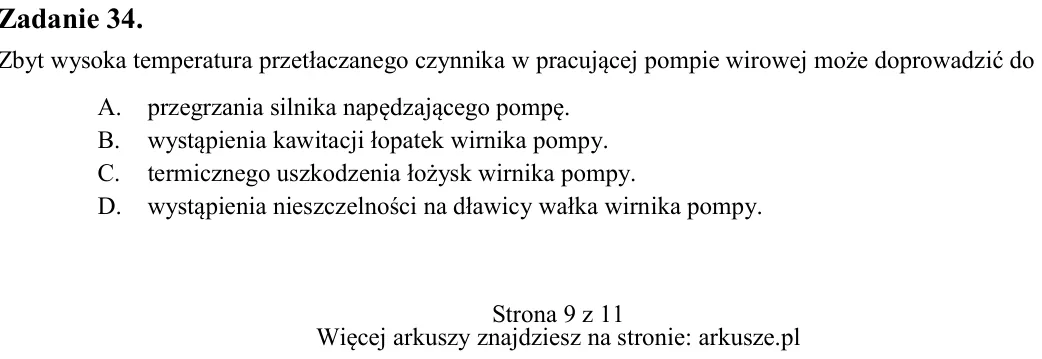

Zadanie 34. Zbyt wysoka temperatura przetłaczanego czynnika w pracującej pompie wirowej może doprowadzić do A. przegrzania silnika napędzającego pompę. B. wystąpienia kawitacji łopatek wirnika pompy. C. termicznego uszko

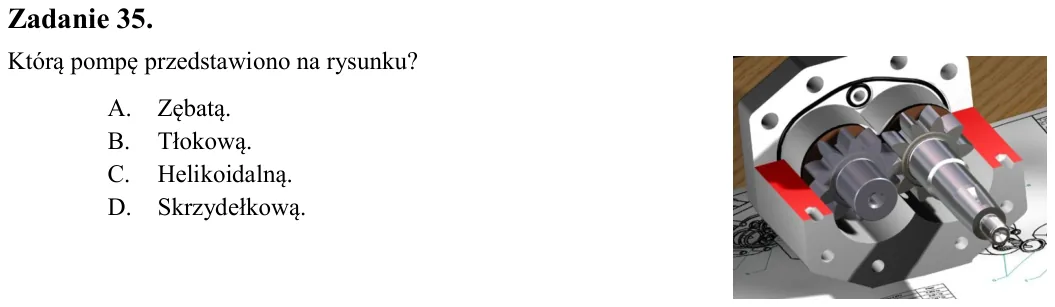

Zadanie 35. Którą pompę przedstawiono na rysunku? A. Zębatą. B. Tłokową. C. Helikoidalną. D. Skrzydełkową.

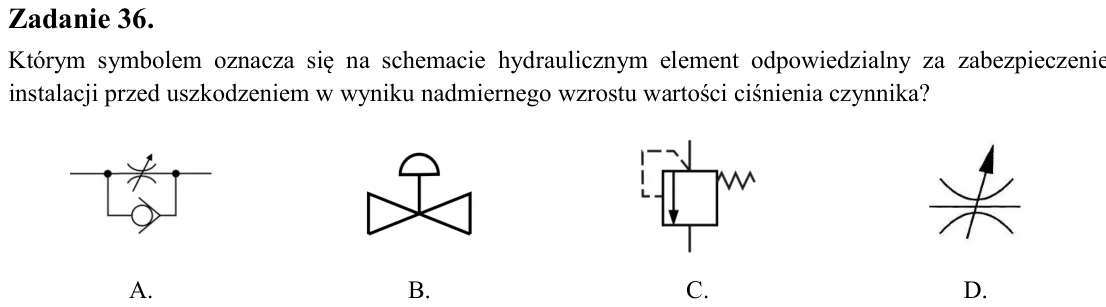

Zadanie 36. Którym symbolem oznacza się na schemacie hydraulicznym element odpowiedzialny za zabezpieczenie instalacji przed uszkodzeniem w wyniku nadmiernego wzrostu wartości ciśnienia czynnika?

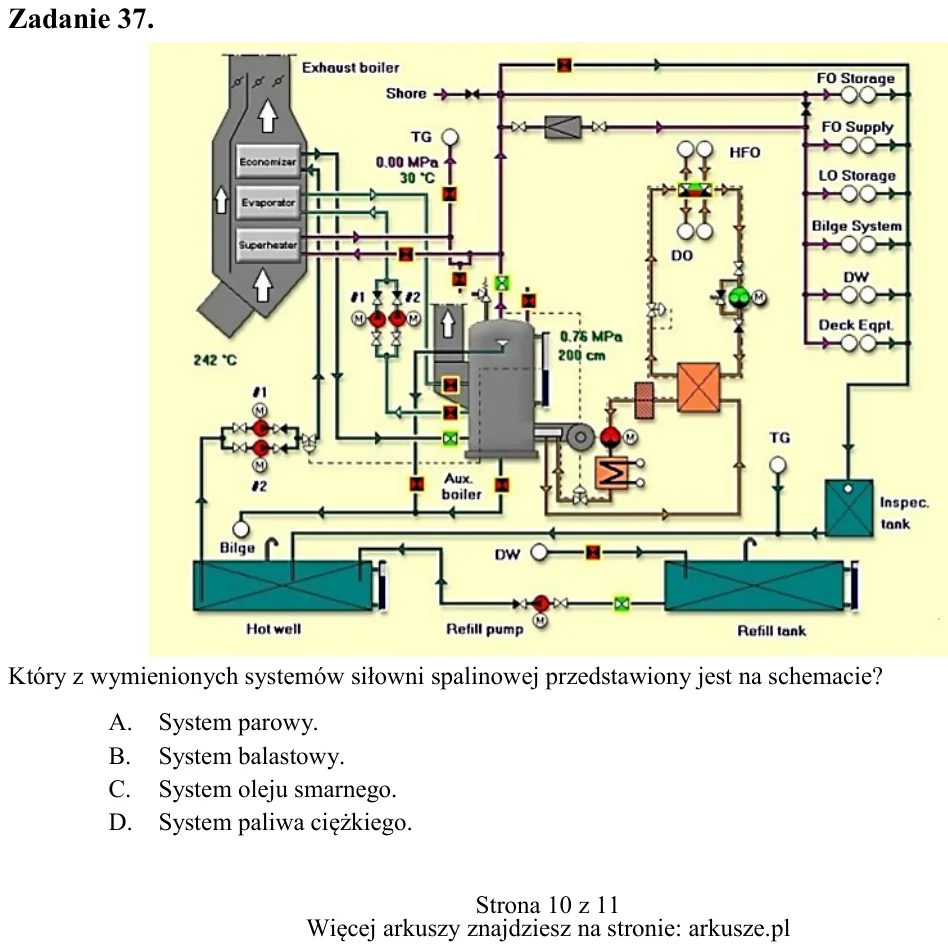

Zadanie 37. Który z wymienionych systemów siłowni spalinowej przedstawiony jest na schemacie? A. System parowy. B. System balastowy. C. System oleju smarnego. D. System paliwa ciężkiego. A. B. C. D.

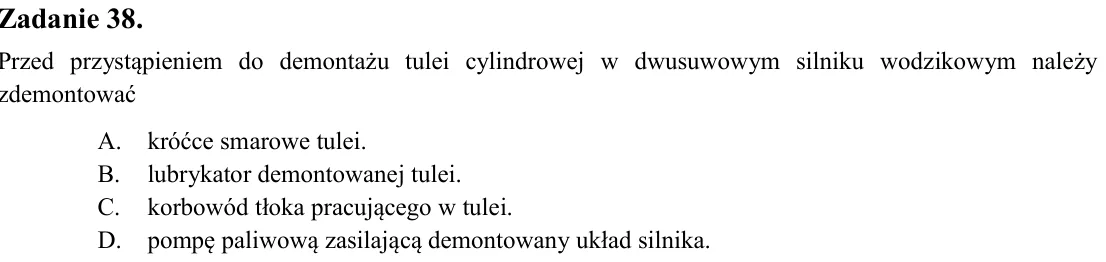

Zadanie 38. Przed przystąpieniem do demontażu tulei cylindrowej w dwusuwowym silniku wodzikowym należy zdemontować A. króćce smarowe tulei. B. lubrykator demontowanej tulei. C. korbowód tłoka pracującego w tulei. D. pomp

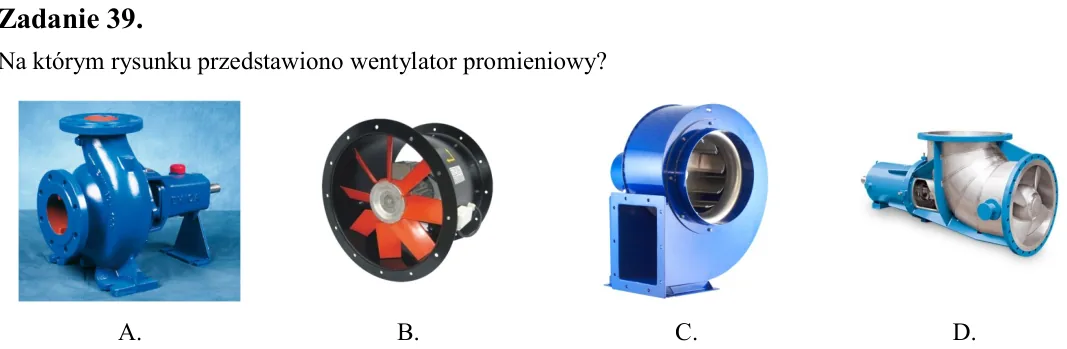

Zadanie 39. Na którym rysunku przedstawiono wentylator promieniowy?

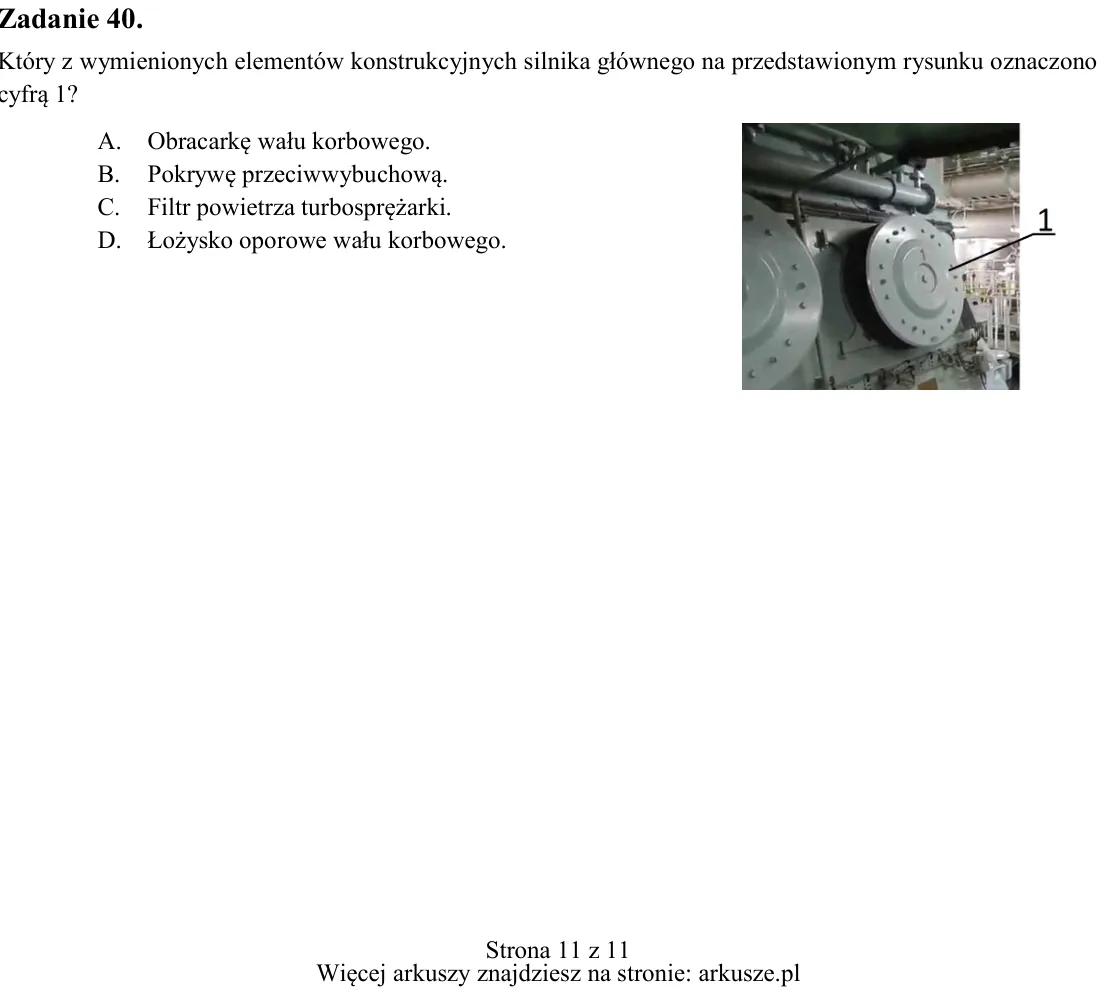

Zadanie 40. Który z wymienionych elementów konstrukcyjnych silnika głównego na przedstawionym rysunku oznaczono cyfrą 1? A. Obracarkę wału korbowego. B. Pokrywę przeciwwybuchową. C. Filtr powietrza turbosprężarki. D. Łoż
