M33 · Egzamin zawodowy · styczeń 2018

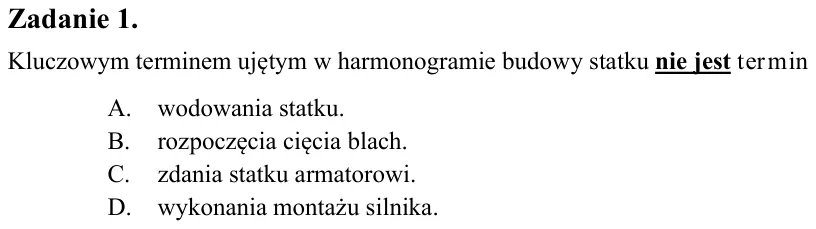

Zadanie 1. Kluczowym terminem ujętym w harmonogramie budowy statku nie jest termin A. wodowania statku. B. rozpoczęcia cięcia blach. C. zdania statku armatorowi. D. wykonania montażu silnika.

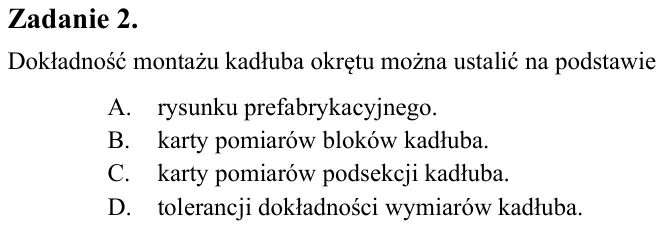

Zadanie 2. Dokładność montażu kadłuba okrętu można ustalić na podstawie A. rysunku prefabrykacyjnego. B. karty pomiarów bloków kadłuba. C. karty pomiarów podsekcji kadłuba. D. tolerancji dokładności wymiarów kadłuba.

Zadanie 3. Bokserka to A. walec odprężający blachę. B. prasa do gięcia profili. C. wyoblarka. D. zaginarka.

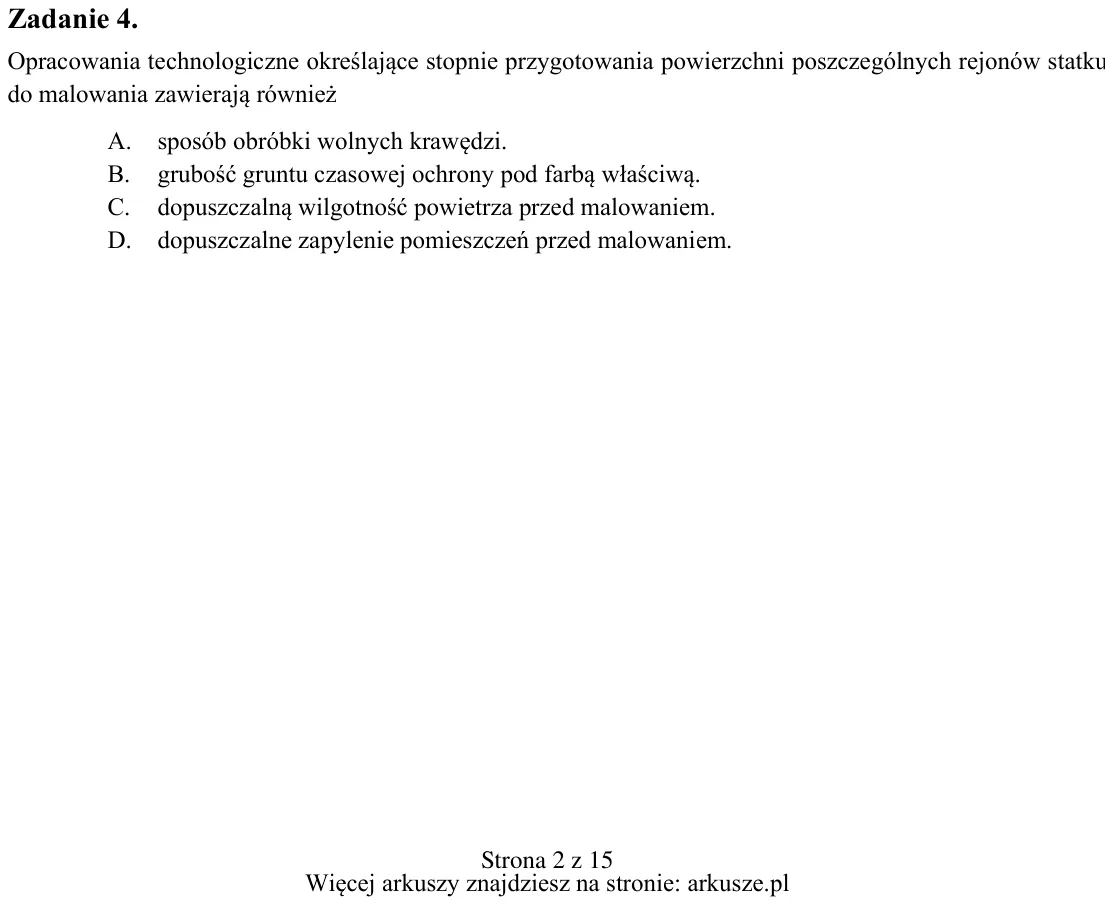

Zadanie 4. Opracowania technologiczne określające stopnie przygotowania powierzchni poszczególnych rejonów statku do malowania zawierają również A. sposób obróbki wolnych krawędzi. B. grubość gruntu czasowej ochrony pod

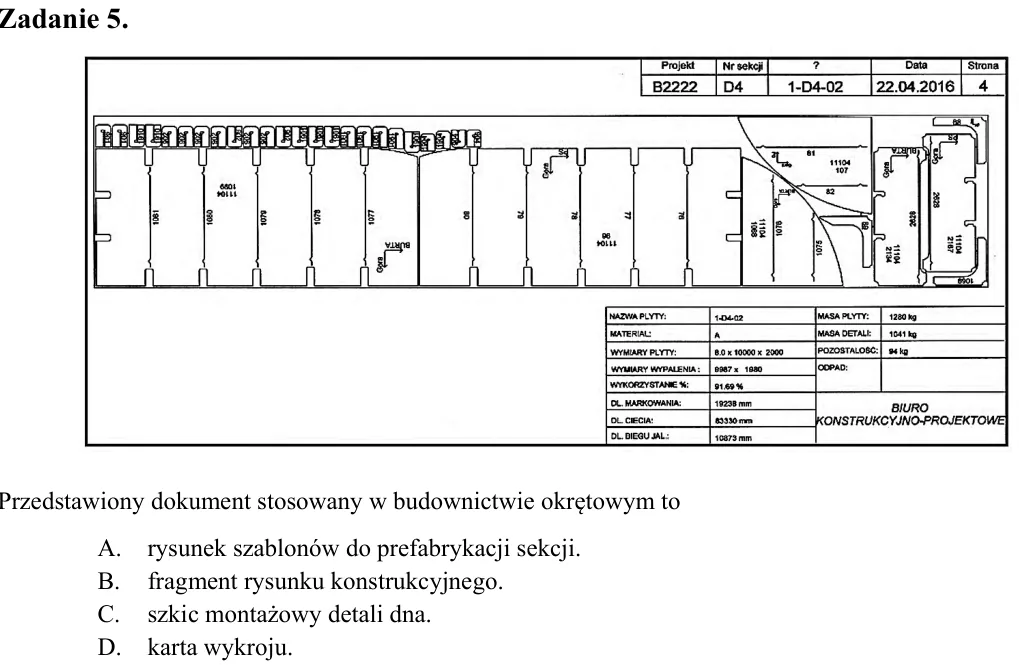

Zadanie 5. Przedstawiony dokument stosowany w budownictwie okrętowym to A. rysunek szablonów do prefabrykacji sekcji. B. fragment rysunku konstrukcyjnego. C. szkic montażowy detali dna. D. karta wykroju.

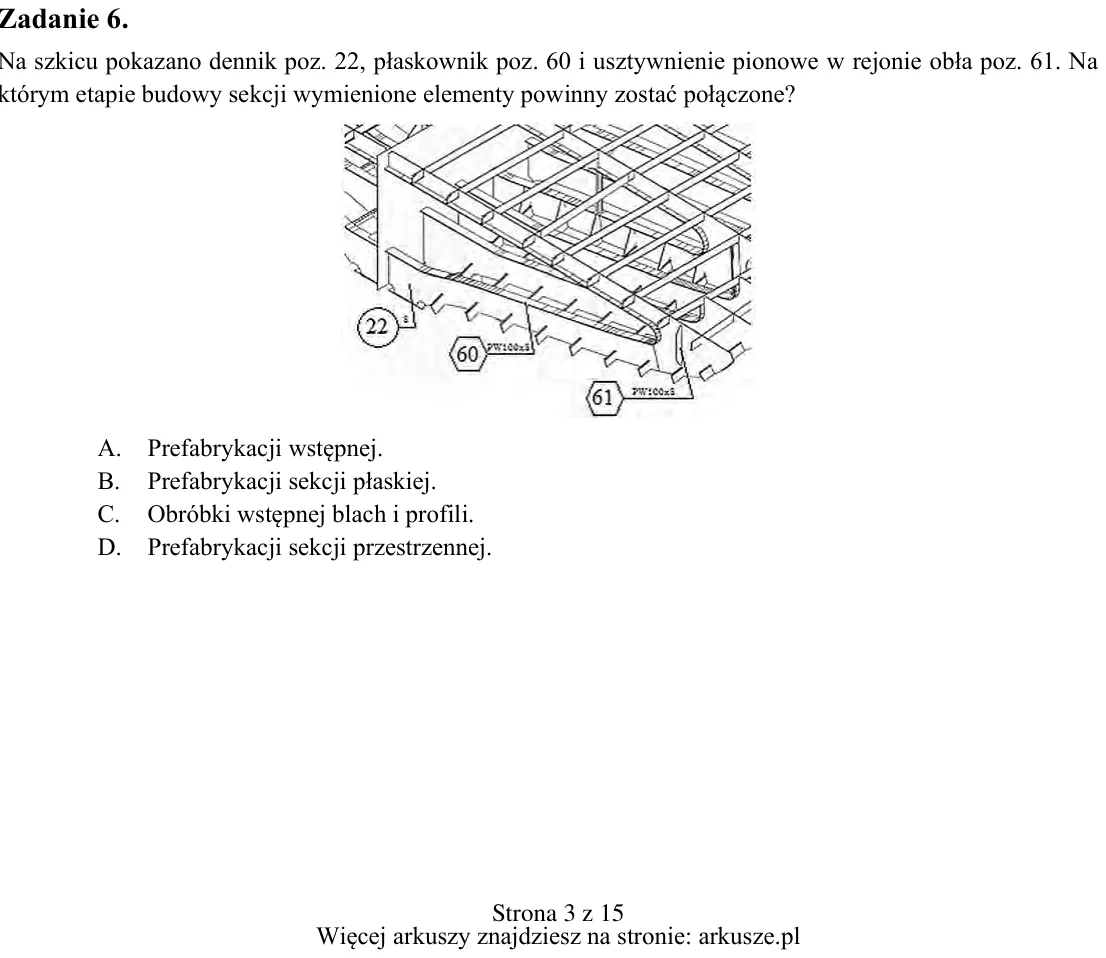

Zadanie 6. Na szkicu pokazano dennik poz. 22, płaskownik poz. 60 i usztywnienie pionowe w rejonie obła poz. 61. Na którym etapie budowy sekcji wymienione elementy powinny zostać połączone? A. Prefabrykacji wstępnej. B. P

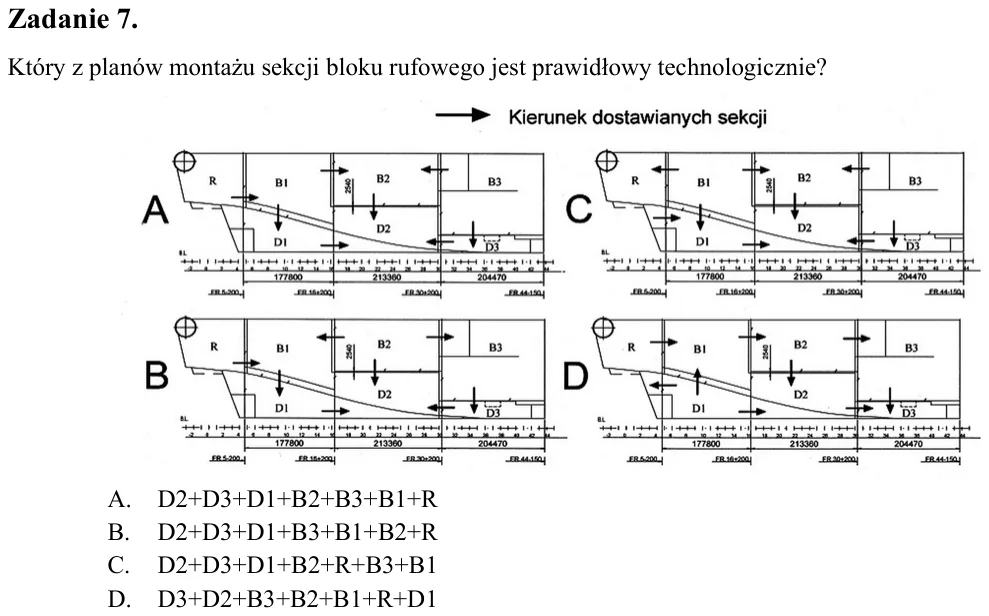

Zadanie 7. Który z planów montażu sekcji bloku rufowego jest prawidłowy technologicznie? A. D2+D3+D1+B2+B3+B1+R B. D2+D3+D1+B3+B1+B2+R C. D2+D3+D1+B2+R+B3+B1 D. D3+D2+B3+B2+B1+R+D1

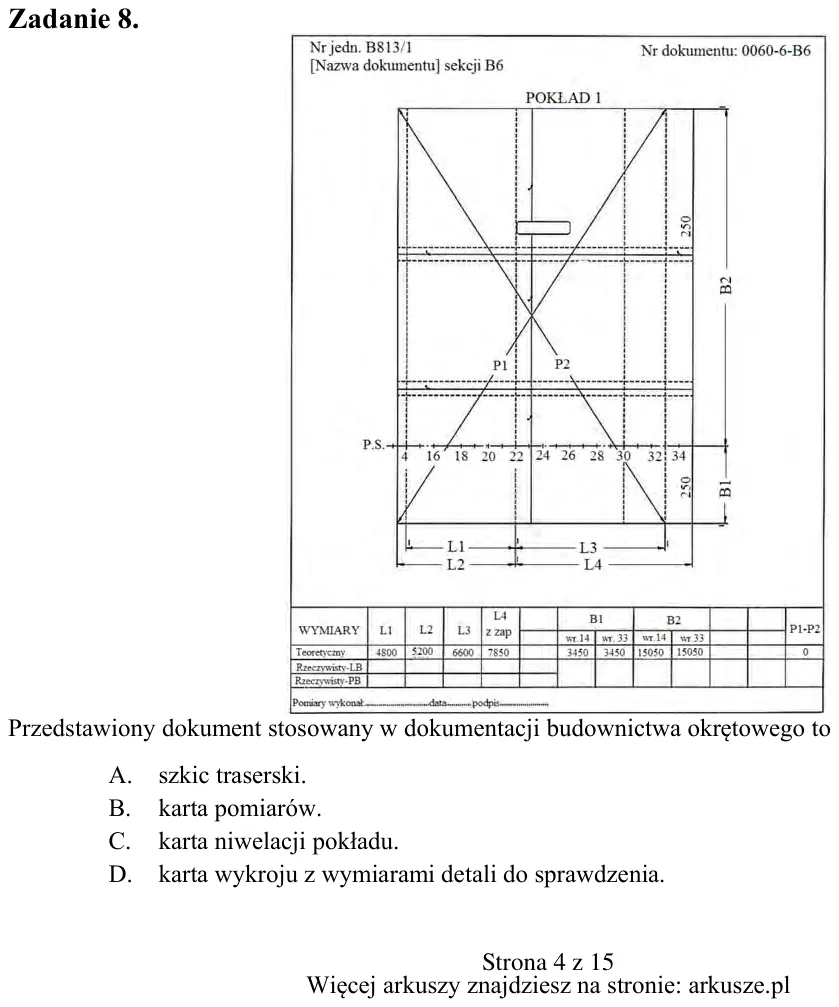

Zadanie 8. Przedstawiony dokument stosowany w dokumentacji budownictwa okrętowego to A. szkic traserski. B. karta pomiarów. C. karta niwelacji pokładu. D. karta wykroju z wymiarami detali do sprawdzenia.

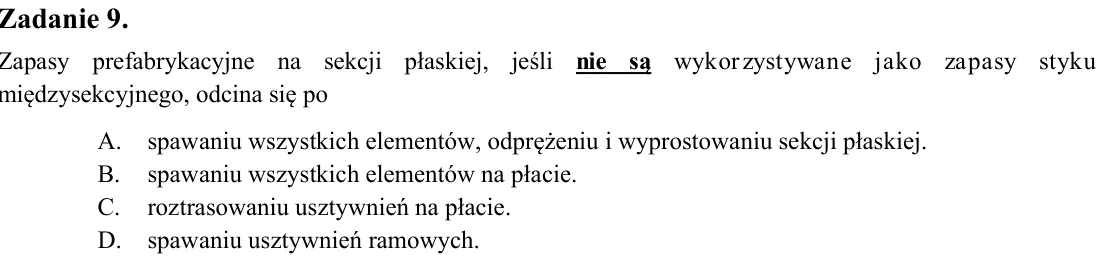

Zadanie 9. Zapasy prefabrykacyjne na sekcji płaskiej, jeśli nie są wykorzystywane jako zapasy styku międzysekcyjnego, odcina się po A. spawaniu wszystkich elementów, odprężeniu i wyprostowaniu sekcji płaskiej. B. spawani

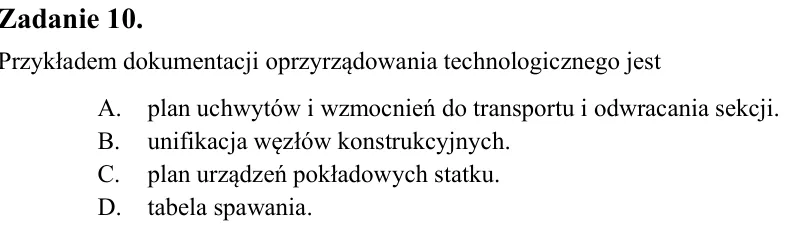

Zadanie 10. Przykładem dokumentacji oprzyrządowania technologicznego jest A. plan uchwytów i wzmocnień do transportu i odwracania sekcji. B. unifikacja węzłów konstrukcyjnych. C. plan urządzeń pokładowych statku. D. tabe

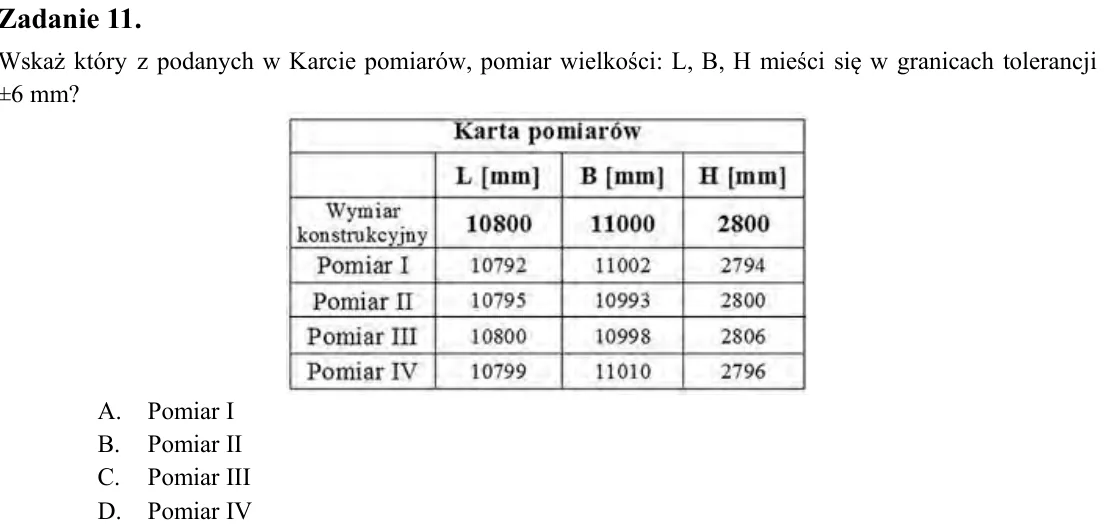

Zadanie 11. Wskaż który z podanych w Karcie pomiarów, pomiar wielkości: L, B, H mieści się w granicach tolerancji ±6 mm? A. Pomiar I B. Pomiar II C. Pomiar III D. Pomiar IV

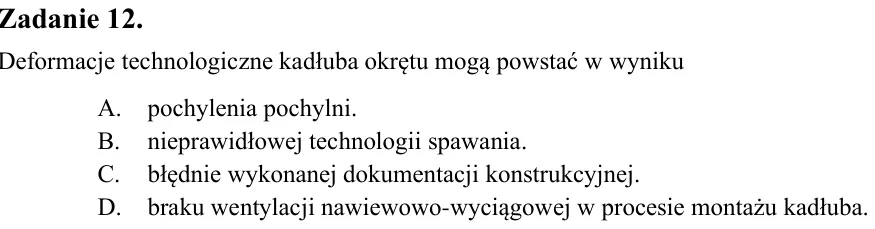

Zadanie 12. Deformacje technologiczne kadłuba okrętu mogą powstać w wyniku A. pochylenia pochylni. B. nieprawidłowej technologii spawania. C. błędnie wykonanej dokumentacji konstrukcyjnej. D. braku wentylacji nawiewowo-w

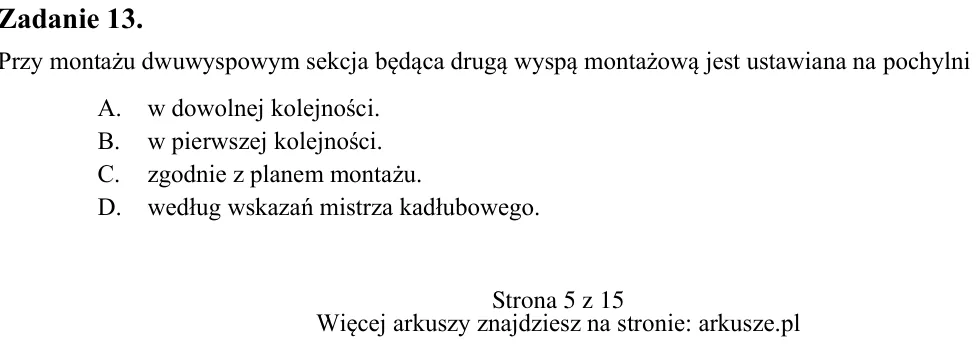

Zadanie 13. Przy montażu dwuwyspowym sekcja będąca drugą wyspą montażową jest ustawiana na pochylni A. w dowolnej kolejności. B. w pierwszej kolejności. C. zgodnie z planem montażu. D. według wskazań mistrza kadłubowego.

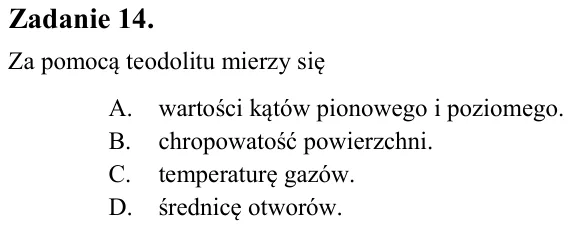

Zadanie 14. Za pomocą teodolitu mierzy się A. wartości kątów pionowego i poziomego. B. chropowatość powierzchni. C. temperaturę gazów. D. średnicę otworów.

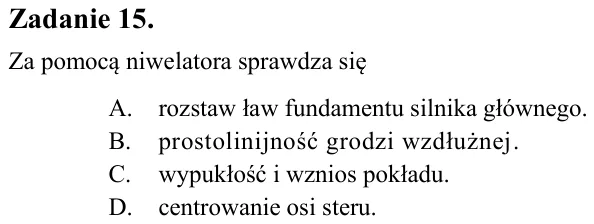

Zadanie 15. Za pomocą niwelatora sprawdza się A. rozstaw ław fundamentu silnika głównego. B. prostolinijność grodzi wzdłużnej. C. wypukłość i wznios pokładu. D. centrowanie osi steru.

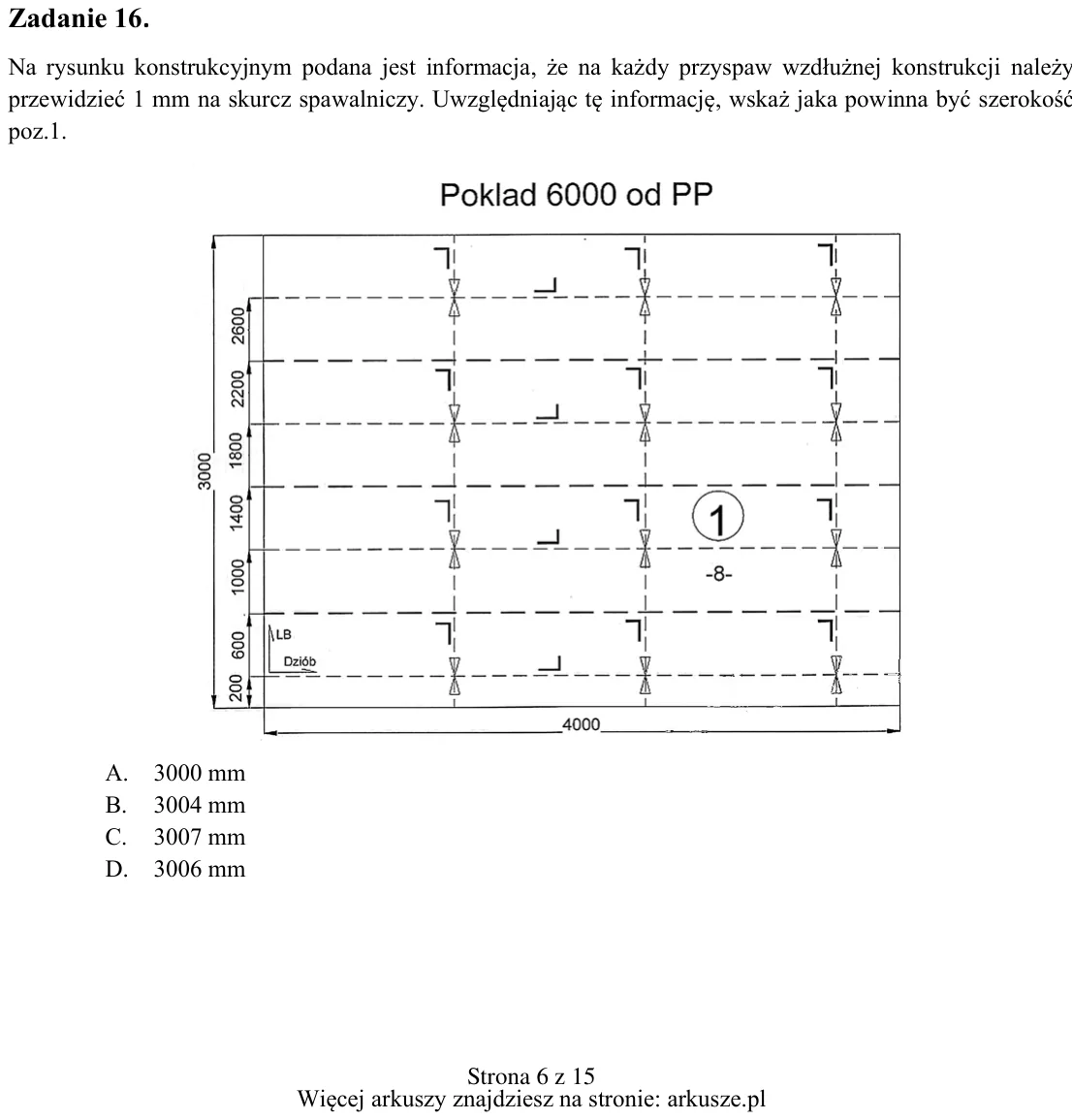

Zadanie 16. Na rysunku konstrukcyjnym podana jest informacja, że na każdy przyspaw wzdłużnej konstrukcji należy przewidzieć 1 mm na skurcz spawalniczy. Uwzględniając tę informację, wskaż jaka powinna być szerokość poz.1.

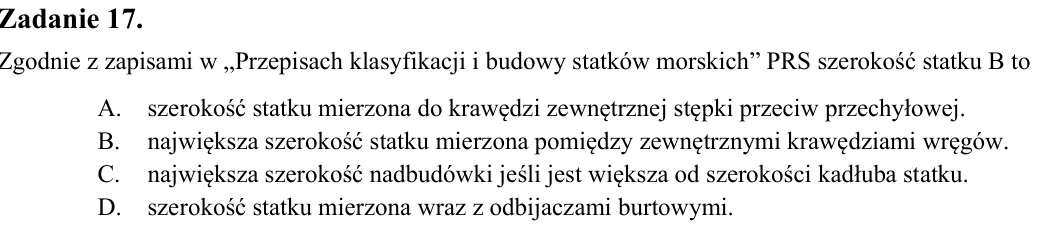

Zadanie 17. Zgodnie z zapisami w „Przepisach klasyfikacji i budowy statków morskich” PRS szerokość statku B to A. szerokość statku mierzona do krawędzi zewnętrznej stępki przeciw przechyłowej. B. największa szerokość sta

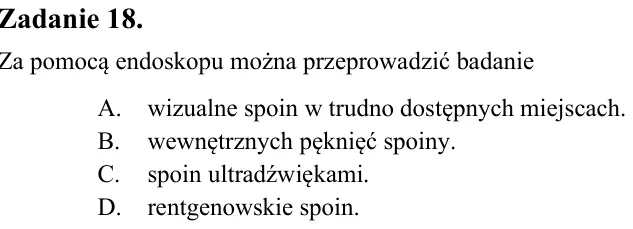

Zadanie 18. Za pomocą endoskopu można przeprowadzić badanie A. wizualne spoin w trudno dostępnych miejscach. B. wewnętrznych pęknięć spoiny. C. spoin ultradźwiękami. D. rentgenowskie spoin.

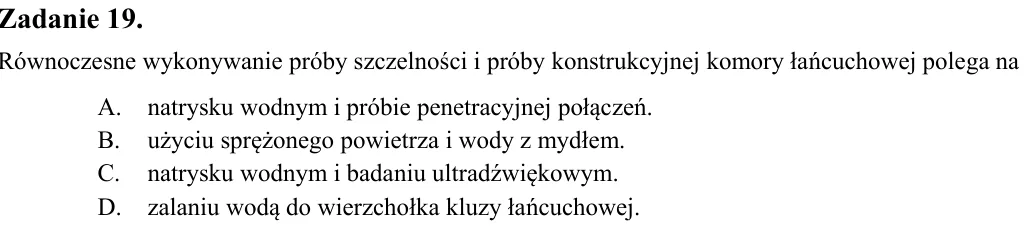

Zadanie 19. Równoczesne wykonywanie próby szczelności i próby konstrukcyjnej komory łańcuchowej polega na A. natrysku wodnym i próbie penetracyjnej połączeń. B. użyciu sprężonego powietrza i wody z mydłem. C. natrysku wo

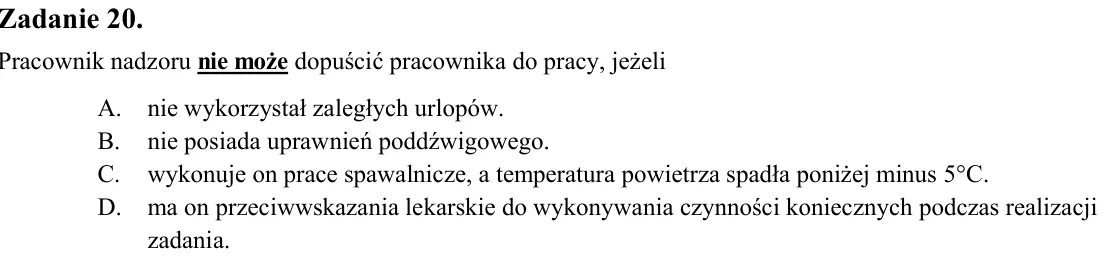

Zadanie 20. Pracownik nadzoru nie może dopuścić pracownika do pracy, jeżeli A. nie wykorzystał zaległych urlopów. B. nie posiada uprawnień poddźwigowego. C. wykonuje on prace spawalnicze, a temperatura powietrza spadła p

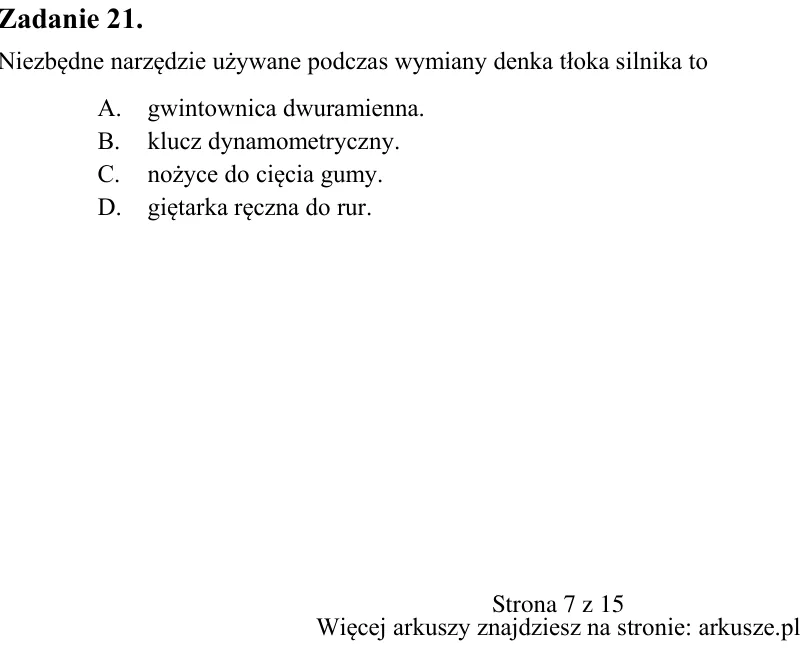

Zadanie 21. Niezbędne narzędzie używane podczas wymiany denka tłoka silnika to A. gwintownica dwuramienna. B. klucz dynamometryczny. C. nożyce do cięcia gumy. D. giętarka ręczna do rur.

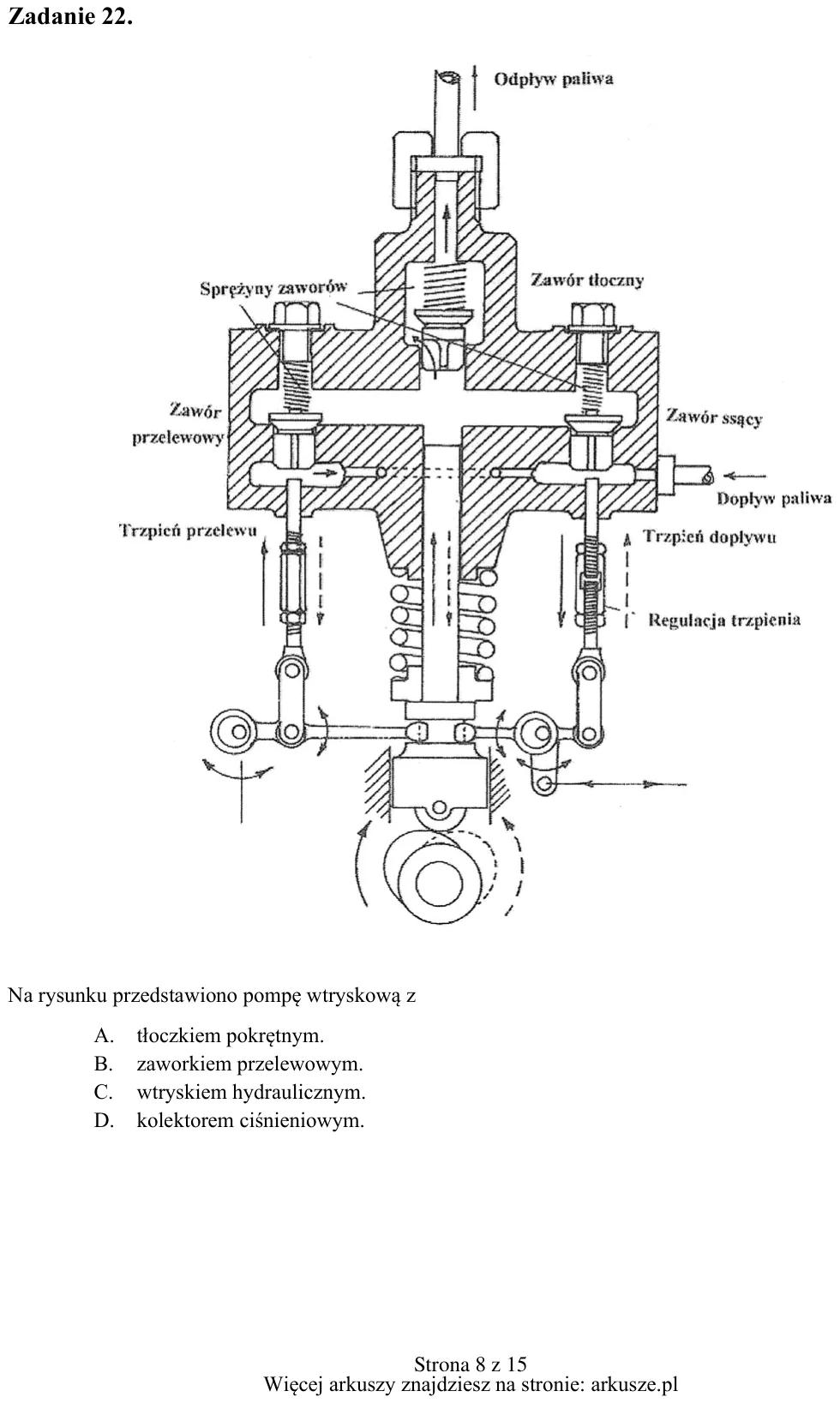

Zadanie 22. Na rysunku przedstawiono pompę wtryskową z A. tłoczkiem pokrętnym. B. zaworkiem przelewowym. C. wtryskiem hydraulicznym. D. kolektorem ciśnieniowym.

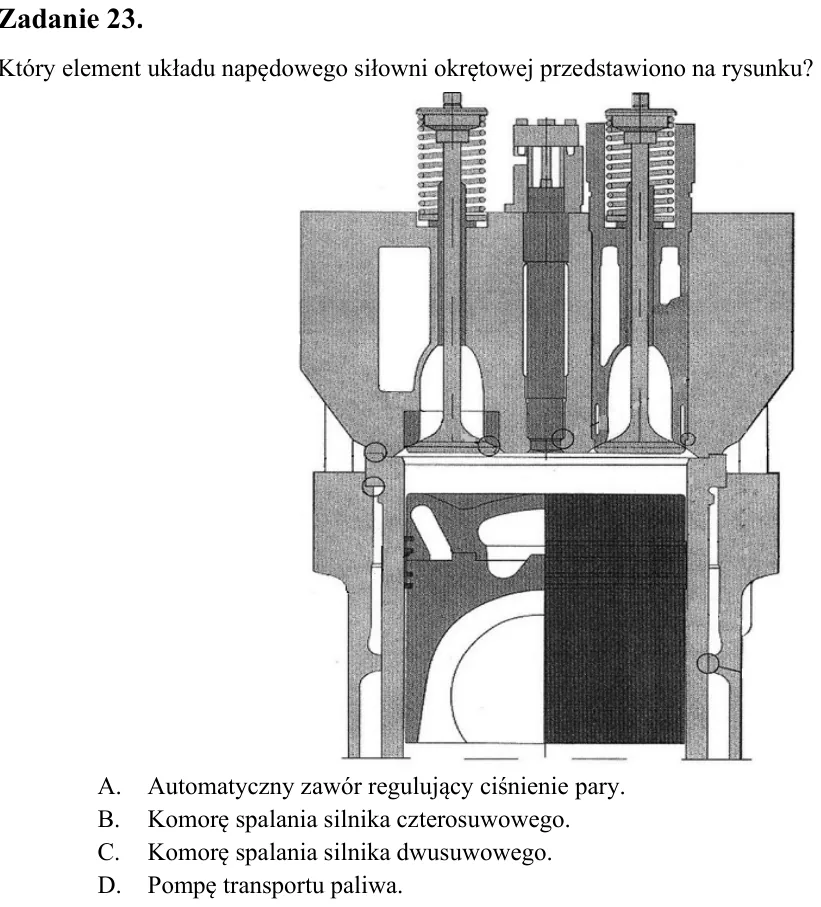

Zadanie 23. Który element układu napędowego siłowni okrętowej przedstawiono na rysunku? A. Automatyczny zawór regulujący ciśnienie pary. B. Komorę spalania silnika czterosuwowego. C. Komorę spalania silnika dwusuwowego.

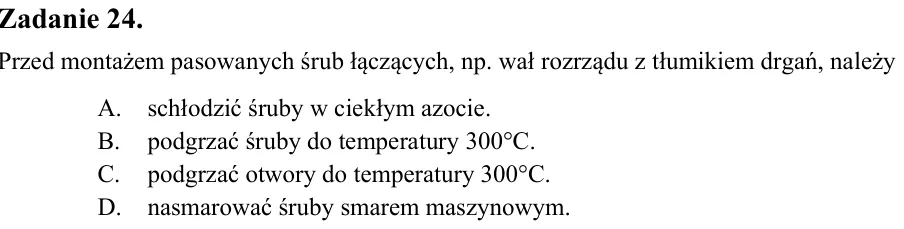

Zadanie 24. Przed montażem pasowanych śrub łączących, np. wał rozrządu z tłumikiem drgań, należy A. schłodzić śruby w ciekłym azocie. B. podgrzać śruby do temperatury 300°C. C. podgrzać otwory do temperatury 300°C. D. na

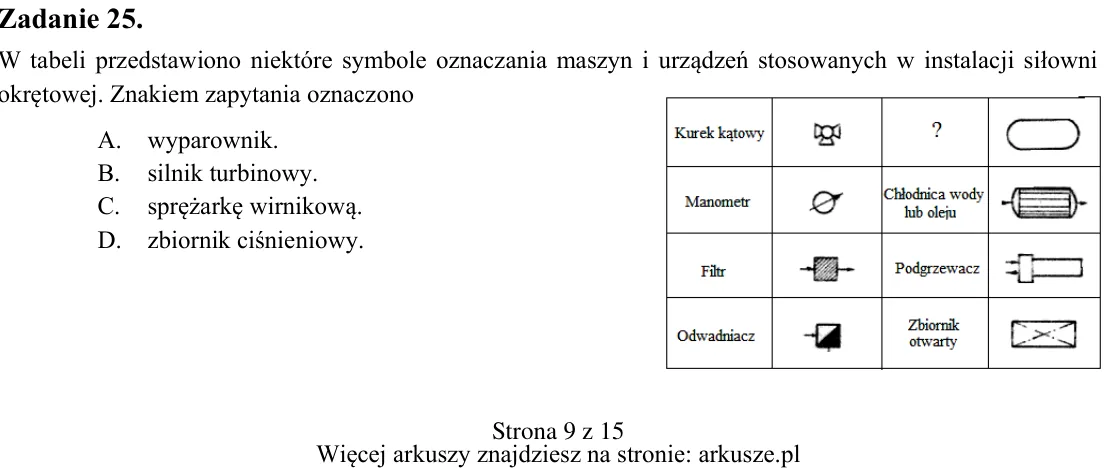

Zadanie 25. W tabeli przedstawiono niektóre symbole oznaczania maszyn i urządzeń stosowanych w instalacji siłowni okrętowej. Znakiem zapytania oznaczono A. wyparownik. B. silnik turbinowy. C. sprężarkę wirnikową. D. zbio

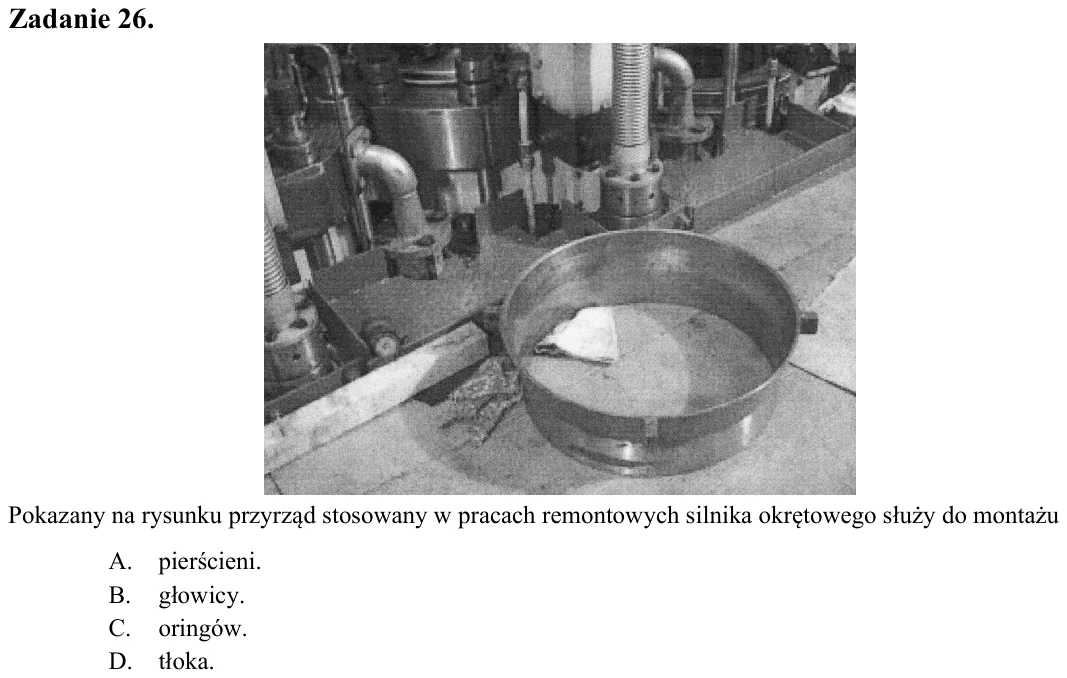

Zadanie 26. Pokazany na rysunku przyrząd stosowany w pracach remontowych silnika okrętowego służy do montażu A. pierścieni. B. głowicy. C. oringów. D. tłoka.

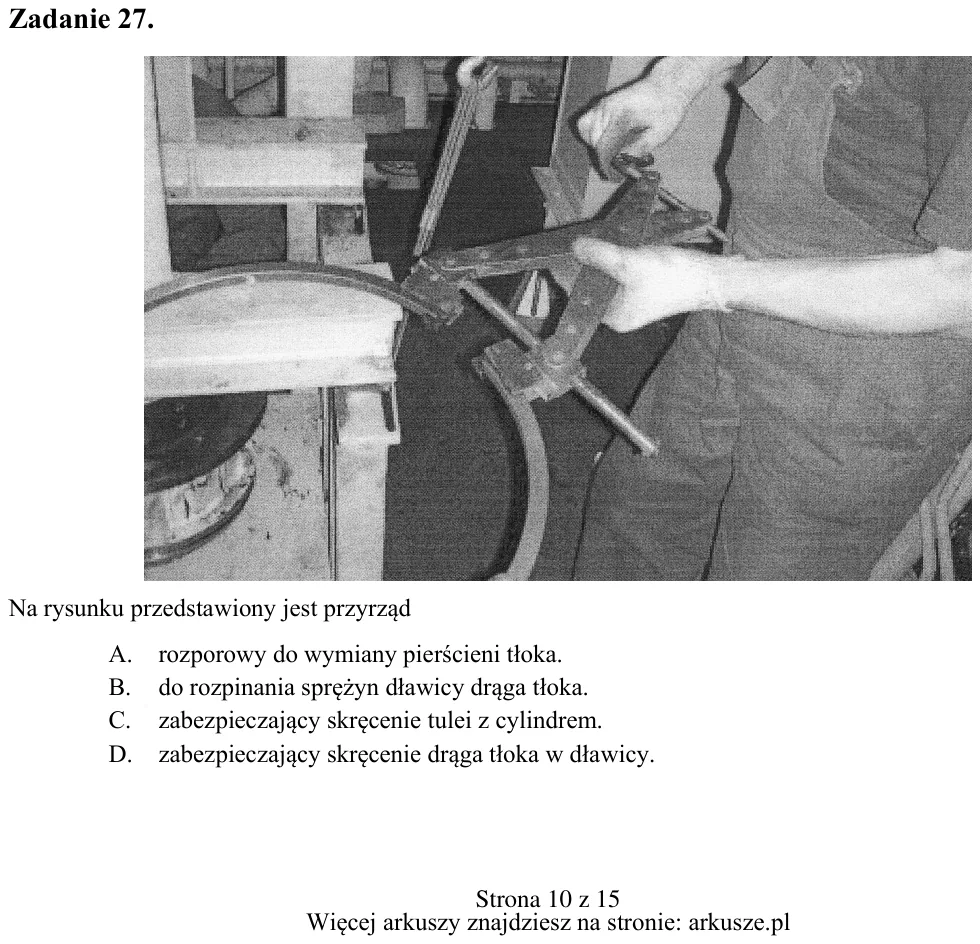

Zadanie 27. Na rysunku przedstawiony jest przyrząd A. rozporowy do wymiany pierścieni tłoka. B. do rozpinania sprężyn dławicy drąga tłoka. C. zabezpieczający skręcenie tulei z cylindrem. D. zabezpieczający skręcenie drąg

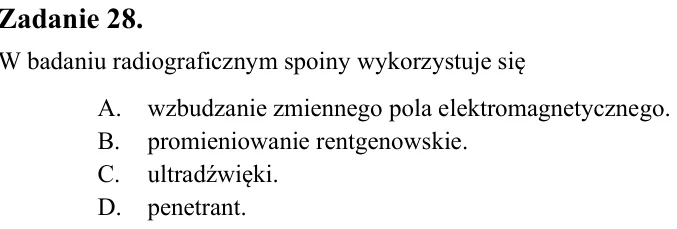

Zadanie 28. W badaniu radiograficznym spoiny wykorzystuje się A. wzbudzanie zmiennego pola elektromagnetycznego. B. promieniowanie rentgenowskie. C. ultradźwięki. D. penetrant.

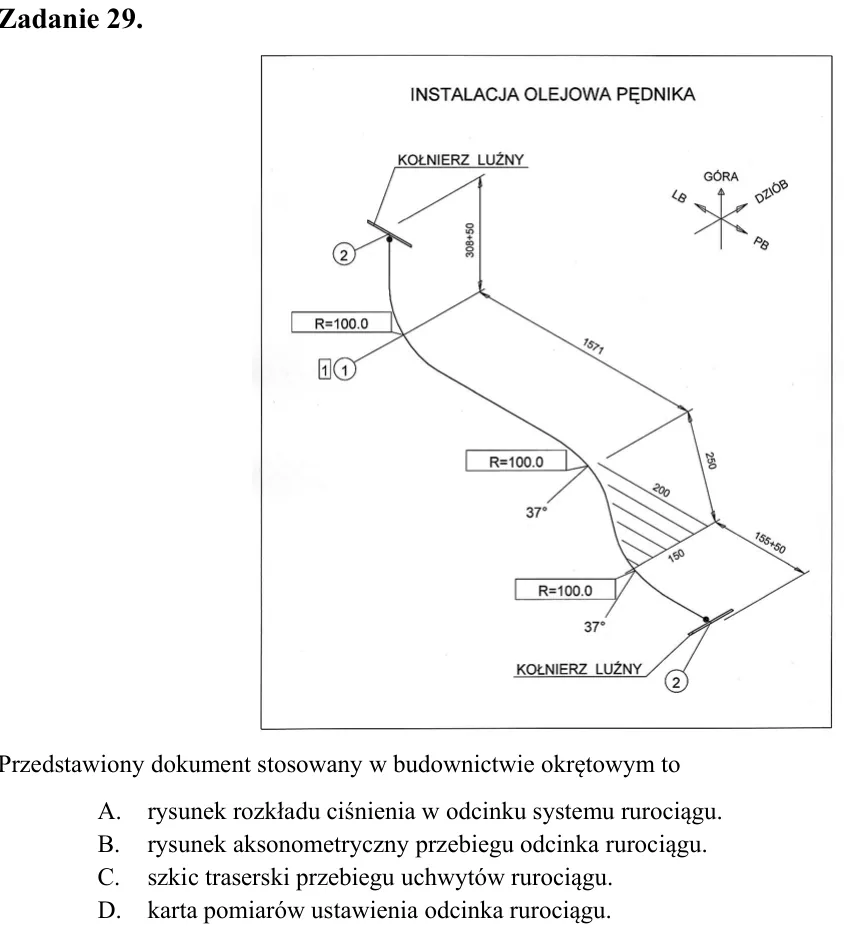

Zadanie 29. Przedstawiony dokument stosowany w budownictwie okrętowym to A. rysunek rozkładu ciśnienia w odcinku systemu rurociągu. B. rysunek aksonometryczny przebiegu odcinka rurociągu. C. szkic traserski przebiegu uch

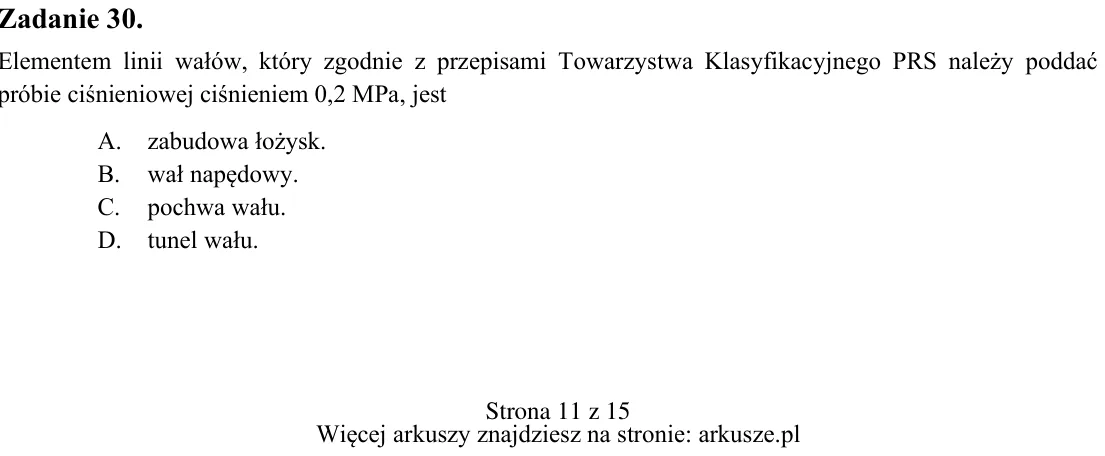

Zadanie 30. Elementem linii wałów, który zgodnie z przepisami Towarzystwa Klasyfikacyjnego PRS należy poddać próbie ciśnieniowej ciśnieniem 0,2 MPa, jest A. zabudowa łożysk. B. wał napędowy. C. pochwa wału. D. tunel wału

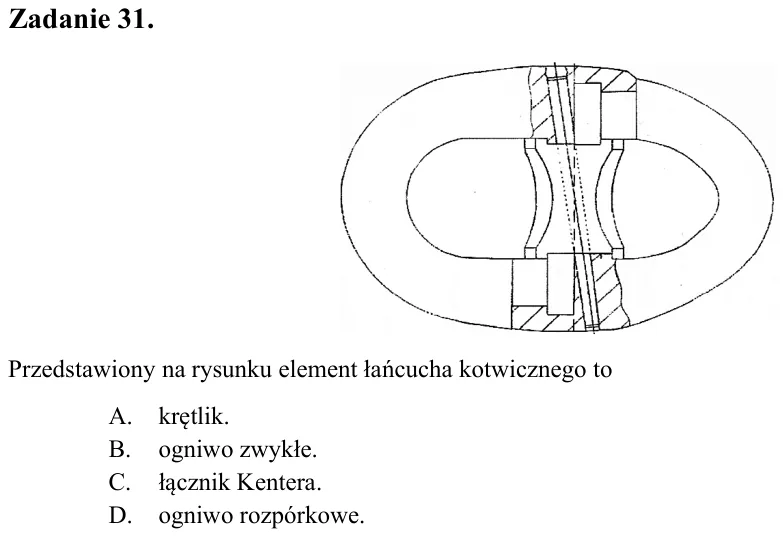

Zadanie 31. Przedstawiony na rysunku element łańcucha kotwicznego to A. krętlik. B. ogniwo zwykłe. C. łącznik Kentera. D. ogniwo rozpórkowe.

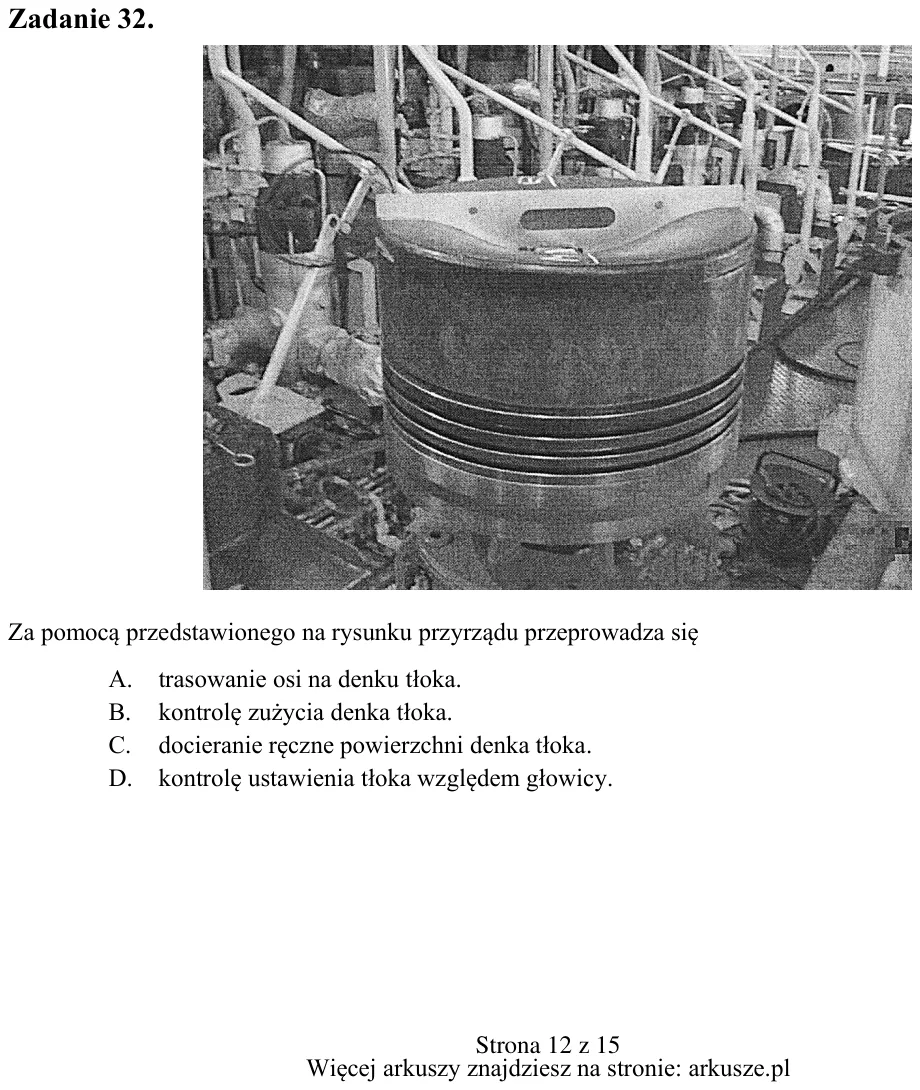

Zadanie 32. Za pomocą przedstawionego na rysunku przyrządu przeprowadza się A. trasowanie osi na denku tłoka. B. kontrolę zużycia denka tłoka. C. docieranie ręczne powierzchni denka tłoka. D. kontrolę ustawienia tłoka wz

Zadanie 33. Do unieruchomienia łańcucha kotwicznego w trakcie postoju lub w czasie rejsu używa się A. kotwicy. B. szakli. C. stopera. D. polera.

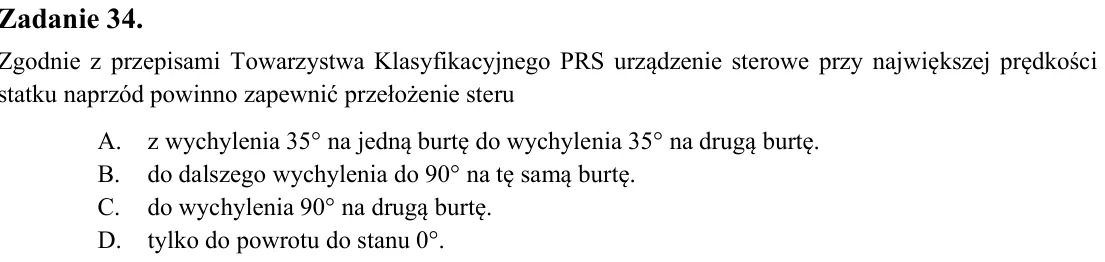

Zadanie 34. Zgodnie z przepisami Towarzystwa Klasyfikacyjnego PRS urządzenie sterowe przy największej prędkości statku naprzód powinno zapewnić przełożenie steru A. z wychylenia 35° na jedną burtę do wychylenia 35° na dr

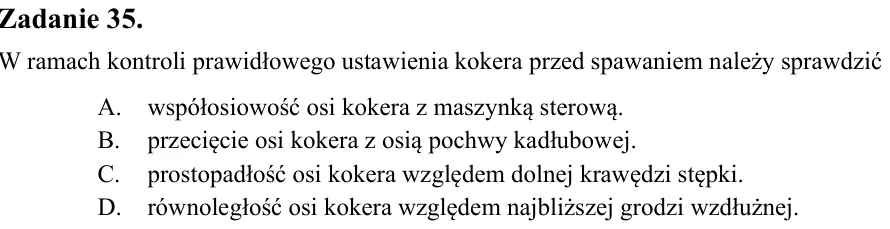

Zadanie 35. W ramach kontroli prawidłowego ustawienia kokera przed spawaniem należy sprawdzić A. współosiowość osi kokera z maszynką sterową. B. przecięcie osi kokera z osią pochwy kadłubowej. C. prostopadłość osi kokera

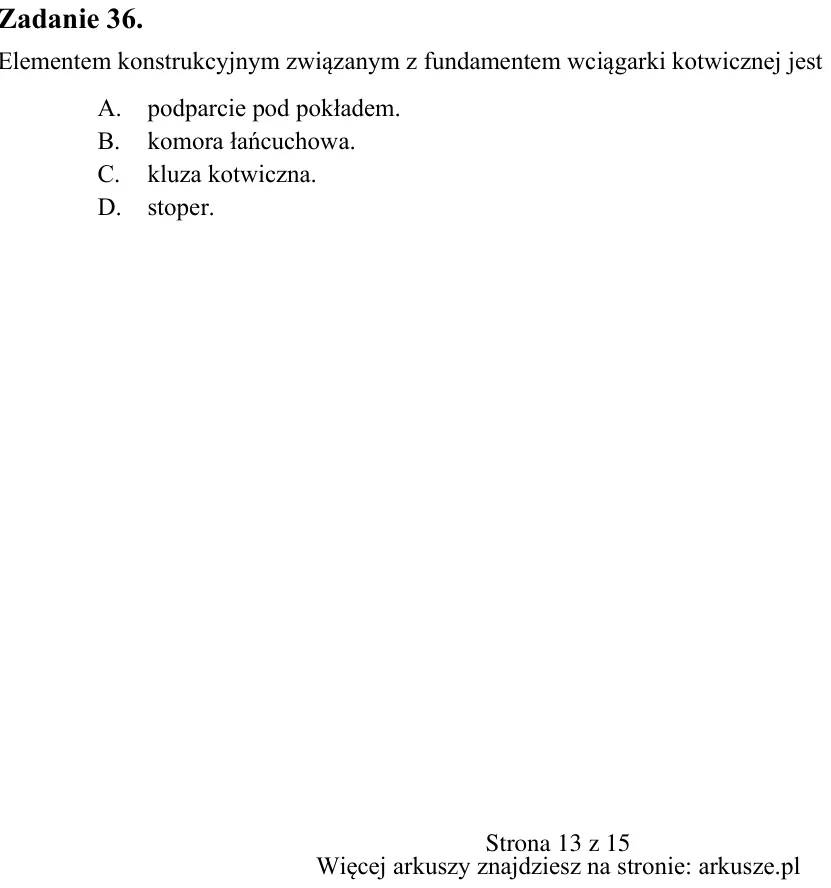

Zadanie 36. Elementem konstrukcyjnym związanym z fundamentem wciągarki kotwicznej jest A. podparcie pod pokładem. B. komora łańcuchowa. C. kluza kotwiczna. D. stoper.

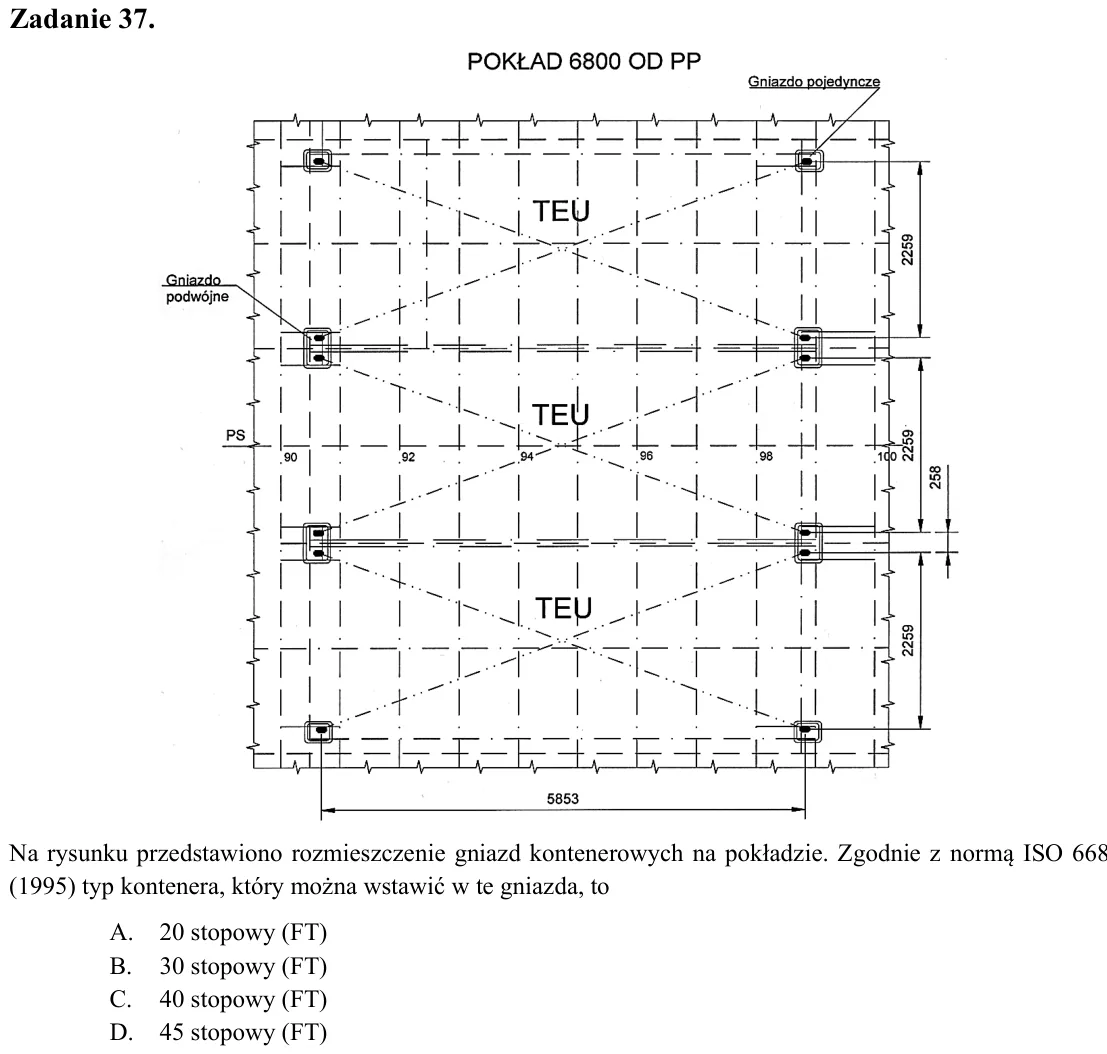

Zadanie 37. Na rysunku przedstawiono rozmieszczenie gniazd kontenerowych na pokładzie. Zgodnie z normą ISO 668 (1995) typ kontenera, który można wstawić w te gniazda, to A. 20 stopowy (FT) B. 30 stopowy (FT) C. 40 stopow

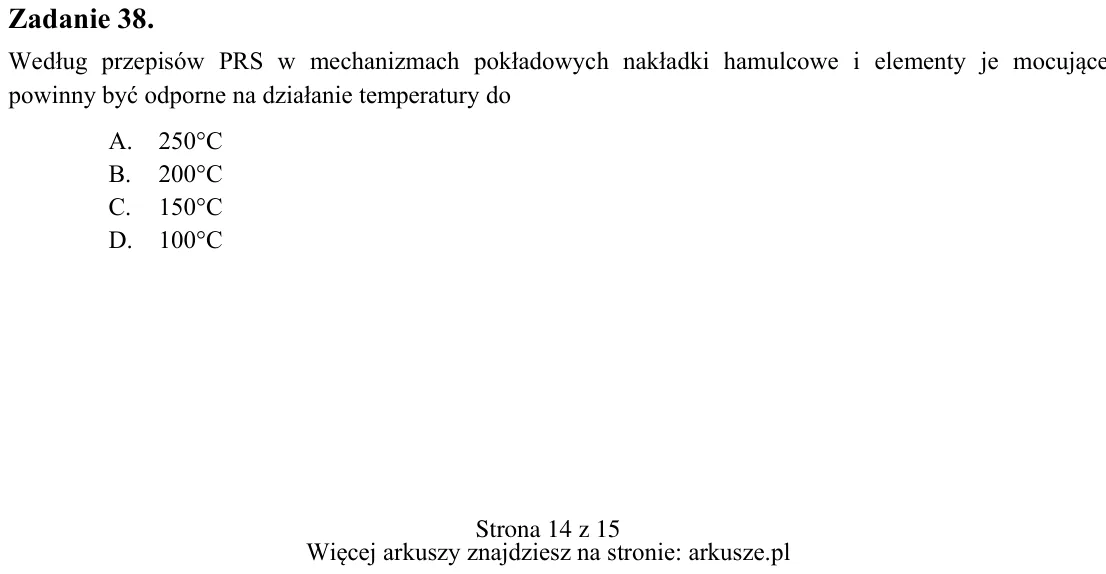

Zadanie 38. Według przepisów PRS w mechanizmach pokładowych nakładki hamulcowe i elementy je mocujące powinny być odporne na działanie temperatury do A. 250°C B. 200°C C. 150°C D. 100°C

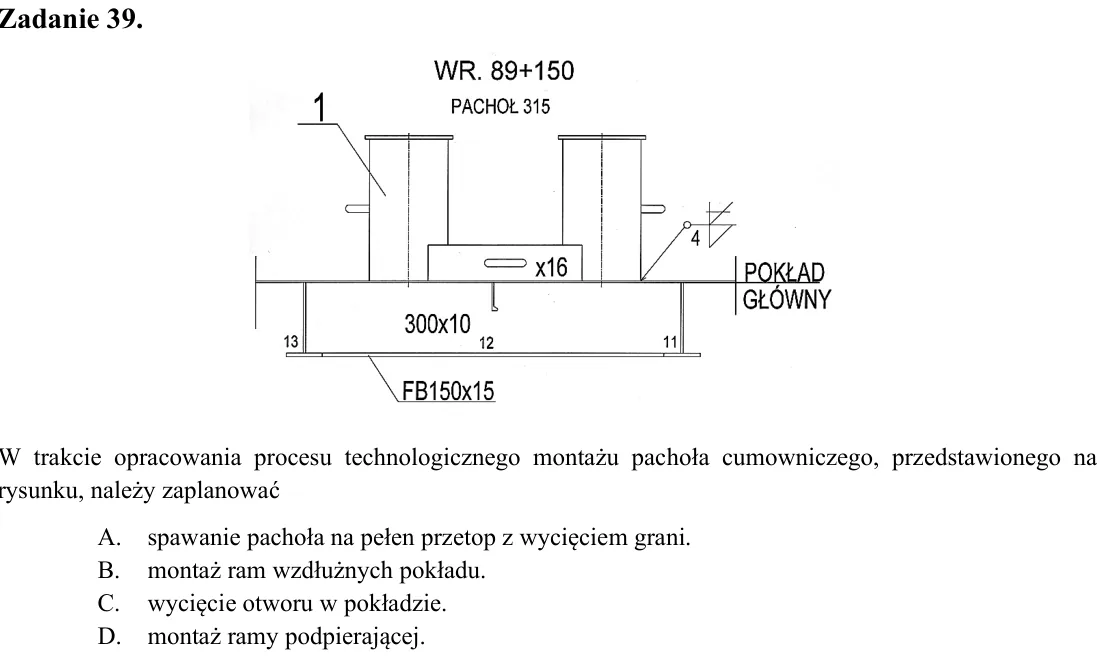

Zadanie 39. W trakcie opracowania procesu technologicznego montażu pachoła cumowniczego, przedstawionego na rysunku, należy zaplanować A. spawanie pachoła na pełen przetop z wycięciem grani. B. montaż ram wzdłużnych pokł

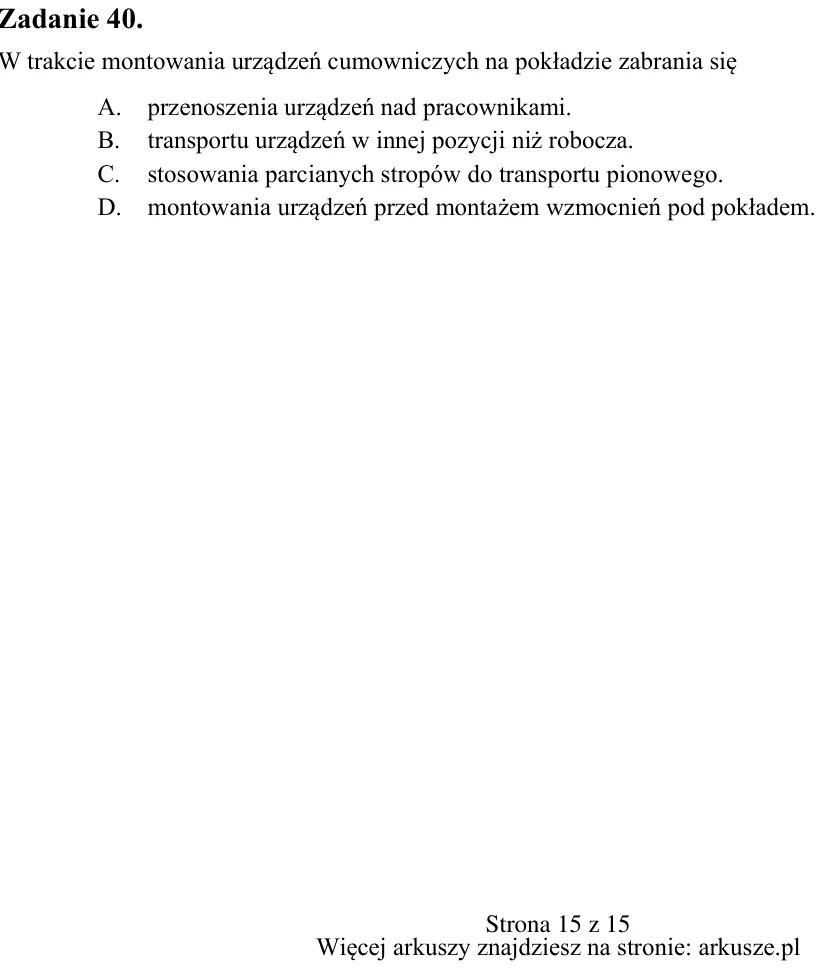

Zadanie 40. W trakcie montowania urządzeń cumowniczych na pokładzie zabrania się A. przenoszenia urządzeń nad pracownikami. B. transportu urządzeń w innej pozycji niż robocza. C. stosowania parcianych stropów do transpor
