M33 · Egzamin zawodowy · czerwiec 2019

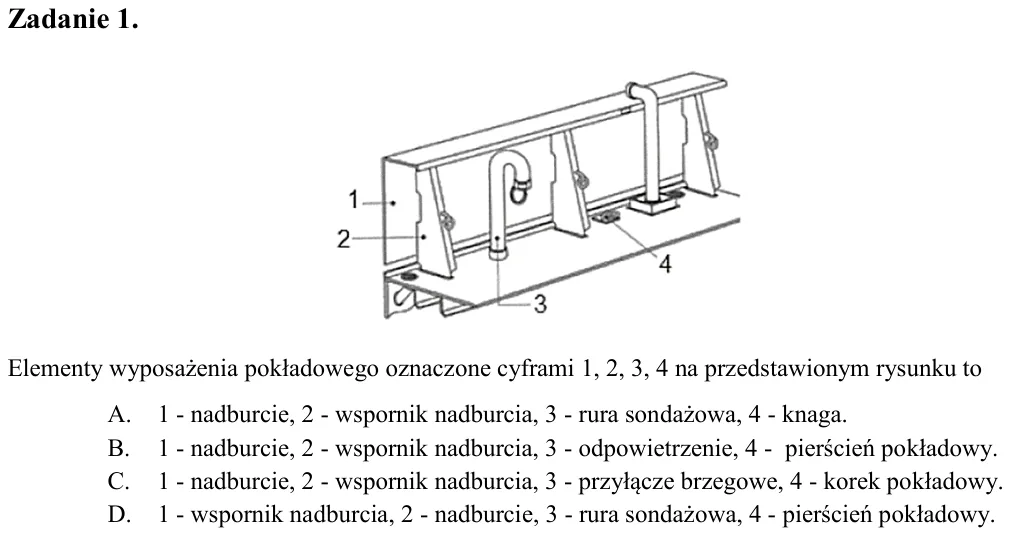

Zadanie 1. Elementy wyposażenia pokładowego oznaczone cyframi 1, 2, 3, 4 na przedstawionym rysunku to A. 1 - nadburcie, 2 - wspornik nadburcia, 3 - rura sondażowa, 4 - knaga. B. 1 - nadburcie, 2 - wspornik nadburcia, 3 -

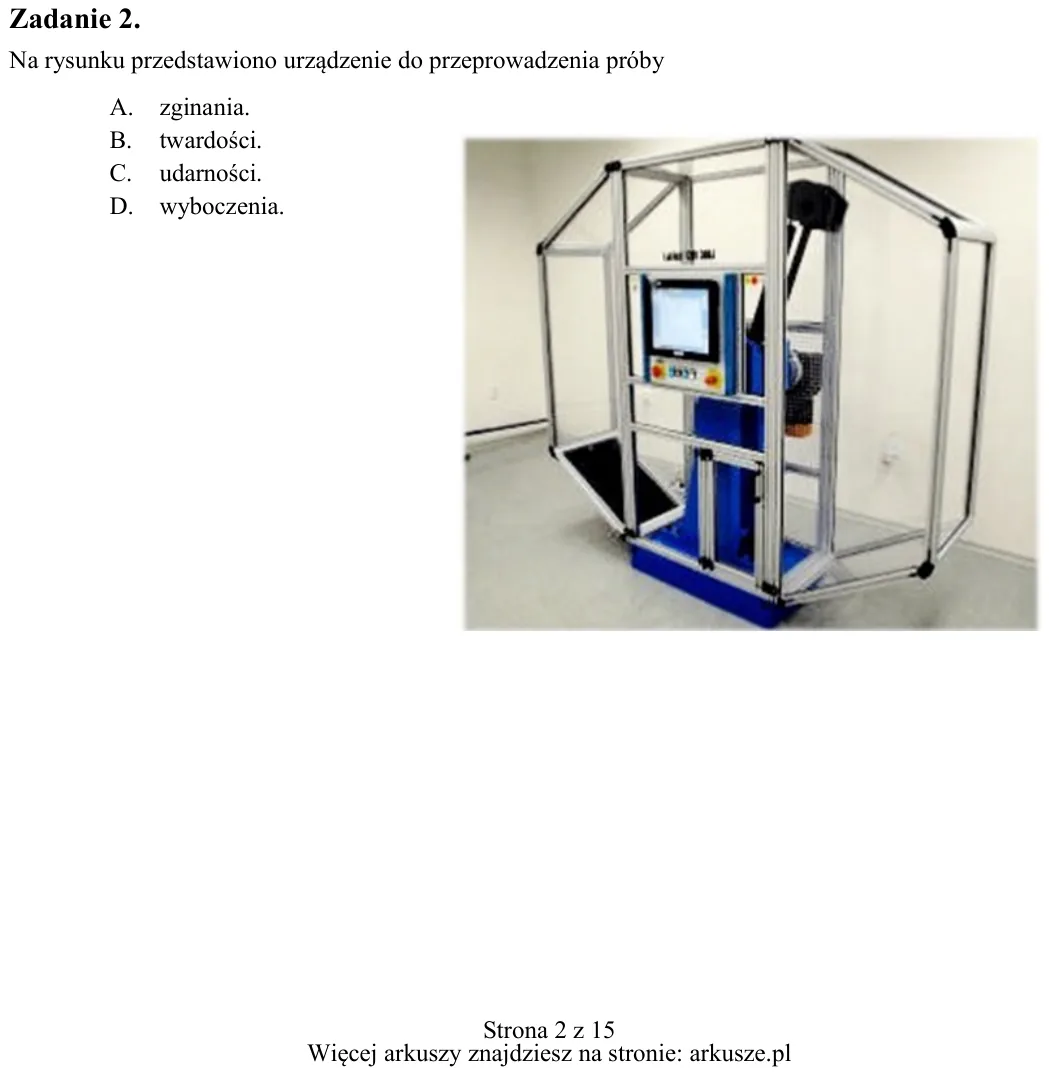

Zadanie 2. Na rysunku przedstawiono urządzenie do przeprowadzenia próby A. zginania. B. twardości. C. udarności. D. wyboczenia.

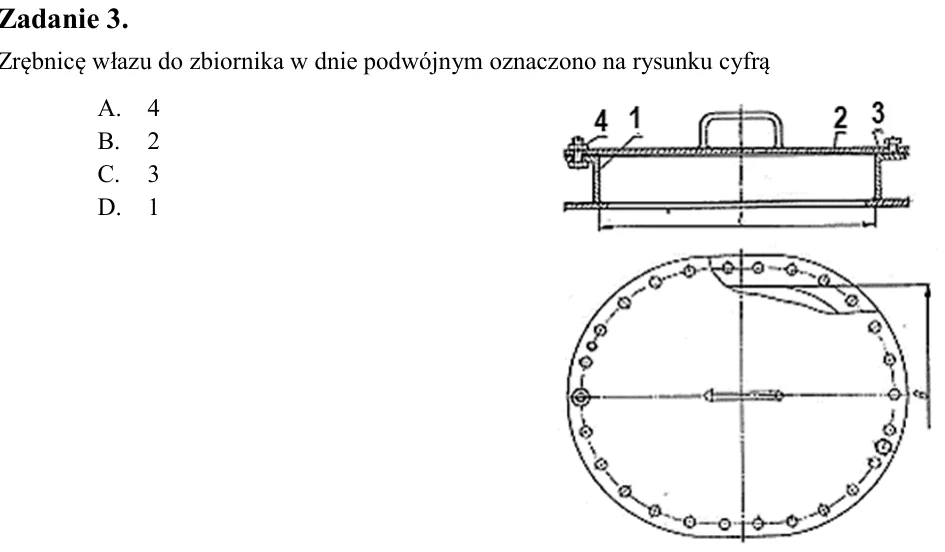

Zadanie 3. Zrębnicę włazu do zbiornika w dnie podwójnym oznaczono na rysunku cyfrą A. 4 B. 2 C. 3 D. 1

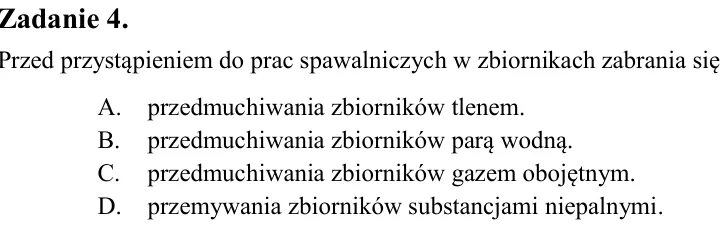

Zadanie 4. Przed przystąpieniem do prac spawalniczych w zbiornikach zabrania się A. przedmuchiwania zbiorników tlenem. B. przedmuchiwania zbiorników parą wodną. C. przedmuchiwania zbiorników gazem obojętnym. D. przemywan

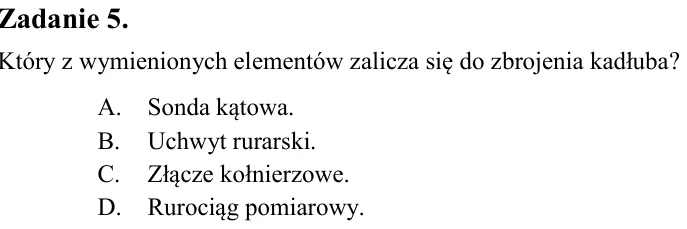

Zadanie 5. Który z wymienionych elementów zalicza się do zbrojenia kadłuba? A. Sonda kątowa. B. Uchwyt rurarski. C. Złącze kołnierzowe. D. Rurociąg pomiarowy.

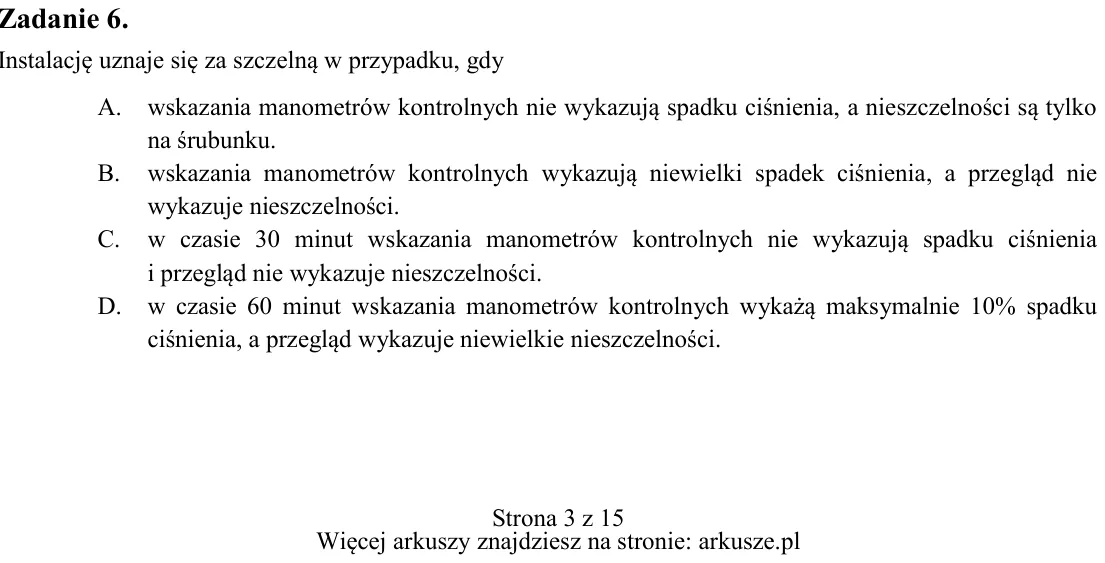

Zadanie 6. Instalację uznaje się za szczelną w przypadku, gdy A. wskazania manometrów kontrolnych nie wykazują spadku ciśnienia, a nieszczelności są tylko na śrubunku. B. wskazania manometrów kontrolnych wykazują niewiel

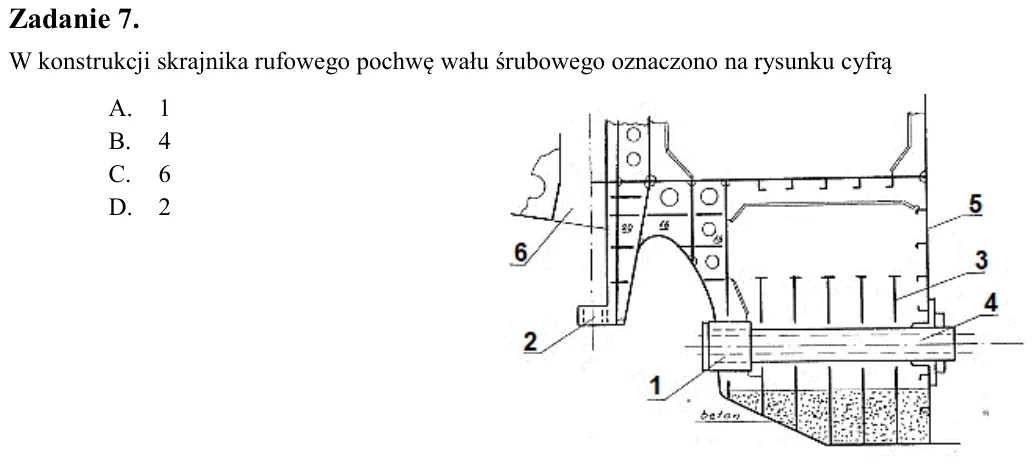

Zadanie 7. W konstrukcji skrajnika rufowego pochwę wału śrubowego oznaczono na rysunku cyfrą A. 1 B. 4 C. 6 D. 2

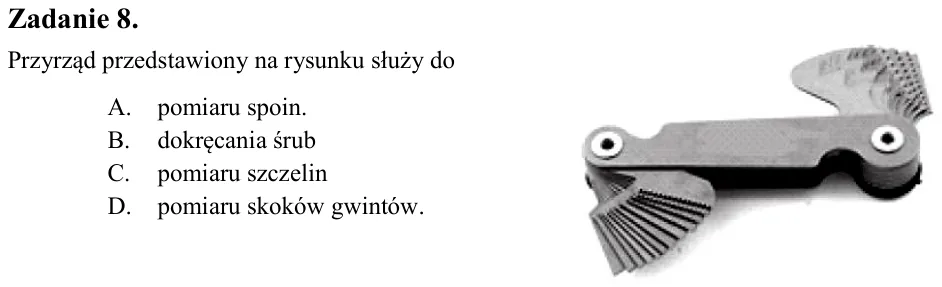

Zadanie 8. Przyrząd przedstawiony na rysunku służy do A. pomiaru spoin. B. dokręcania śrub C. pomiaru szczelin D. pomiaru skoków gwintów.

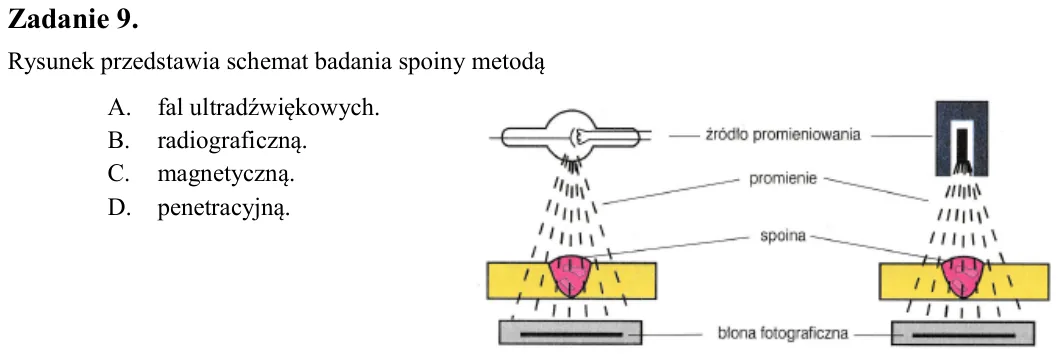

Zadanie 9. Rysunek przedstawia schemat badania spoiny metodą A. fal ultradźwiękowych. B. radiograficzną. C. magnetyczną. D. penetracyjną.

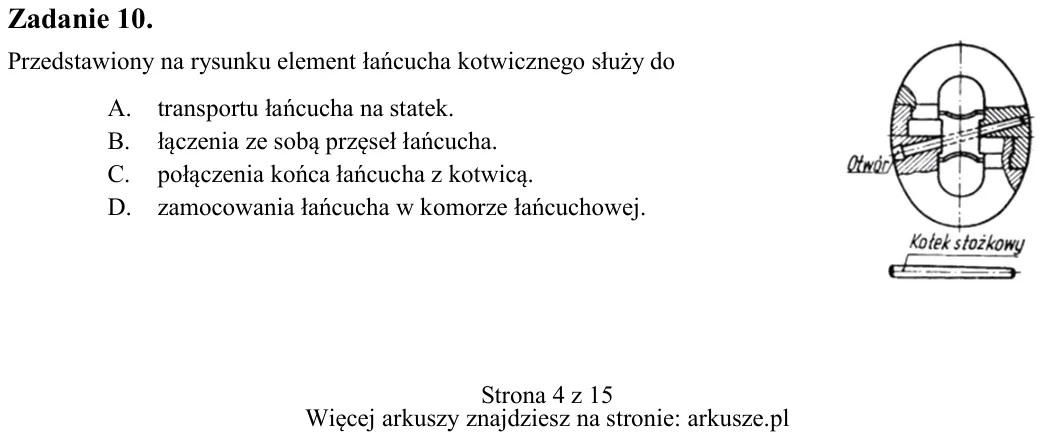

Zadanie 10. Przedstawiony na rysunku element łańcucha kotwicznego służy do A. transportu łańcucha na statek. B. łączenia ze sobą przęseł łańcucha. C. połączenia końca łańcucha z kotwicą. D. zamocowania łańcucha w komorze

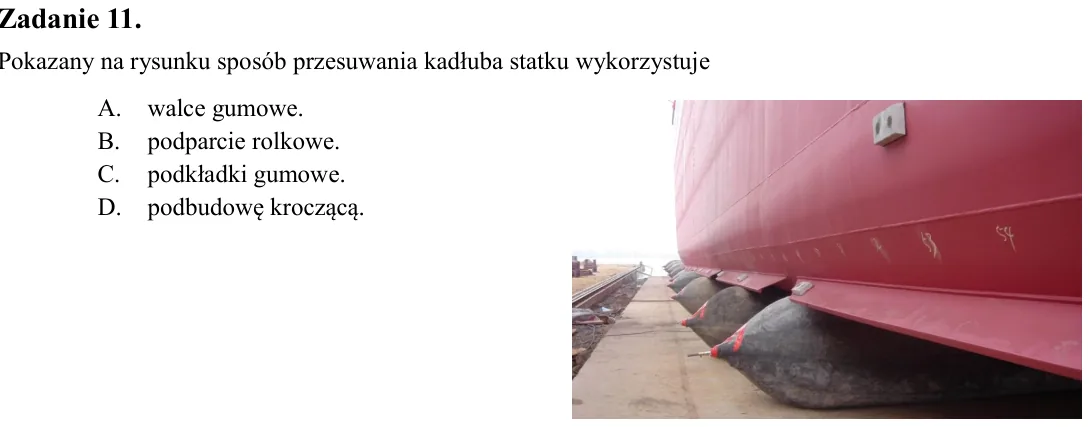

Zadanie 11. Pokazany na rysunku sposób przesuwania kadłuba statku wykorzystuje A. walce gumowe. B. podparcie rolkowe. C. podkładki gumowe. D. podbudowę kroczącą.

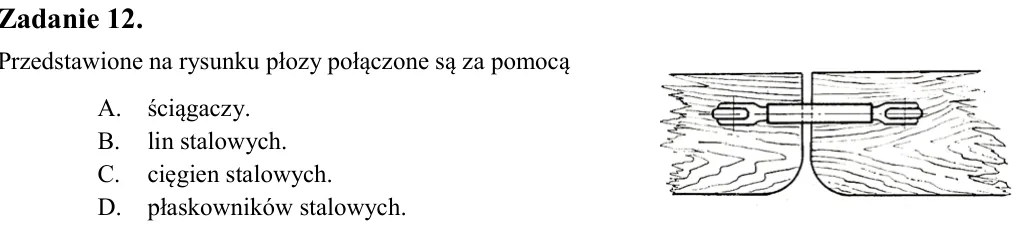

Zadanie 12. Przedstawione na rysunku płozy połączone są za pomocą A. ściągaczy. B. lin stalowych. C. cięgien stalowych. D. płaskowników stalowych.

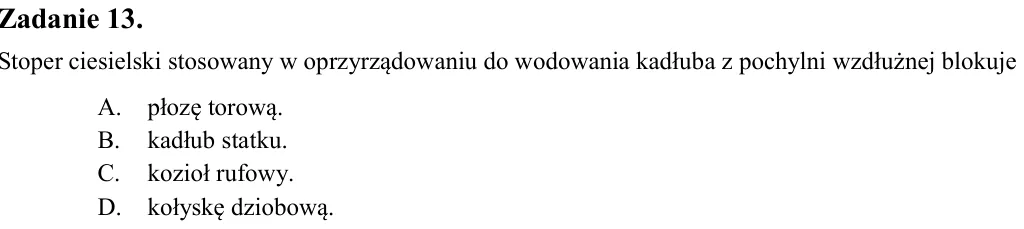

Zadanie 13. Stoper ciesielski stosowany w oprzyrządowaniu do wodowania kadłuba z pochylni wzdłużnej blokuje A. płozę torową. B. kadłub statku. C. kozioł rufowy. D. kołyskę dziobową.

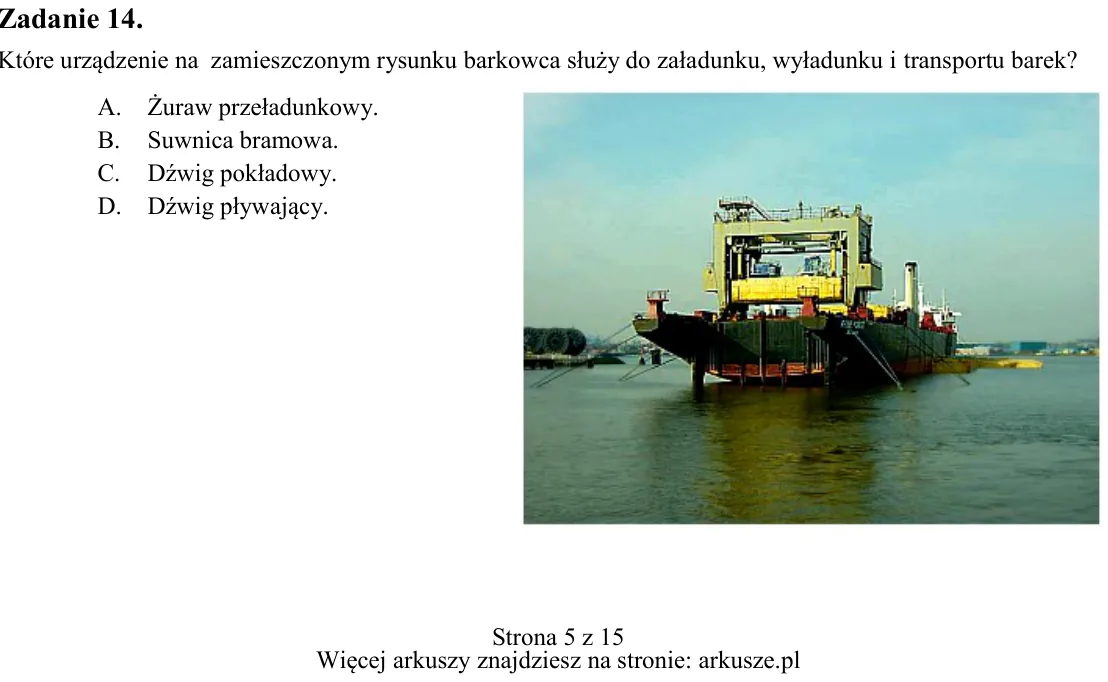

Zadanie 14. Które urządzenie na zamieszczonym rysunku barkowca służy do załadunku, wyładunku i transportu barek? A. Żuraw przeładunkowy. B. Suwnica bramowa. C. Dźwig pokładowy. D. Dźwig pływający.

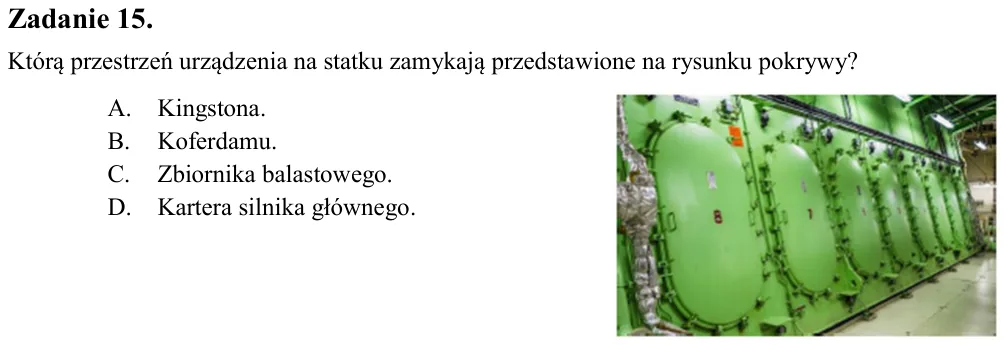

Zadanie 15. Którą przestrzeń urządzenia na statku zamykają przedstawione na rysunku pokrywy? A. Kingstona. B. Koferdamu. C. Zbiornika balastowego. D. Kartera silnika głównego.

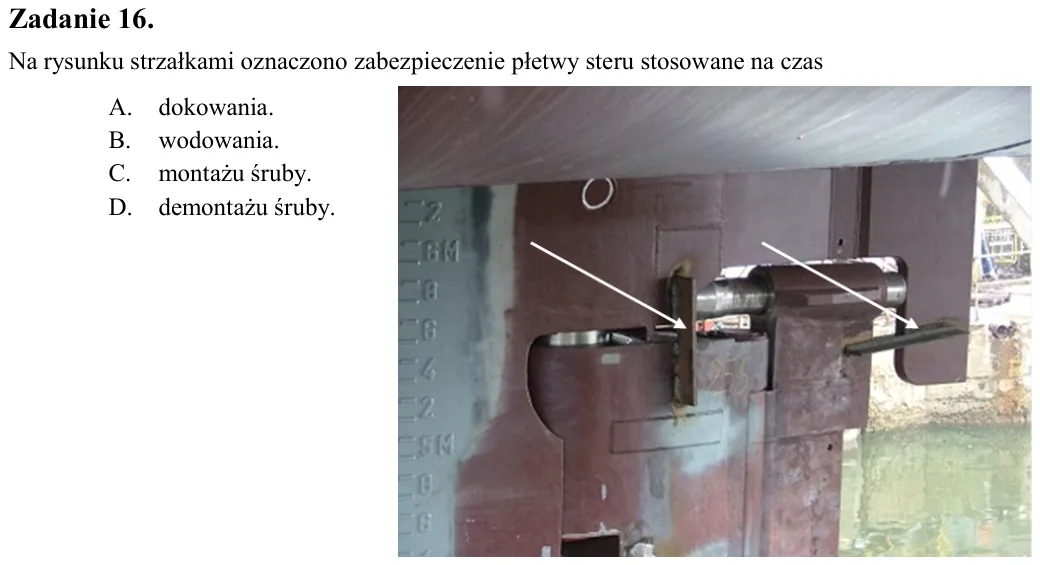

Zadanie 16. Na rysunku strzałkami oznaczono zabezpieczenie płetwy steru stosowane na czas A. dokowania. B. wodowania. C. montażu śruby. D. demontażu śruby.

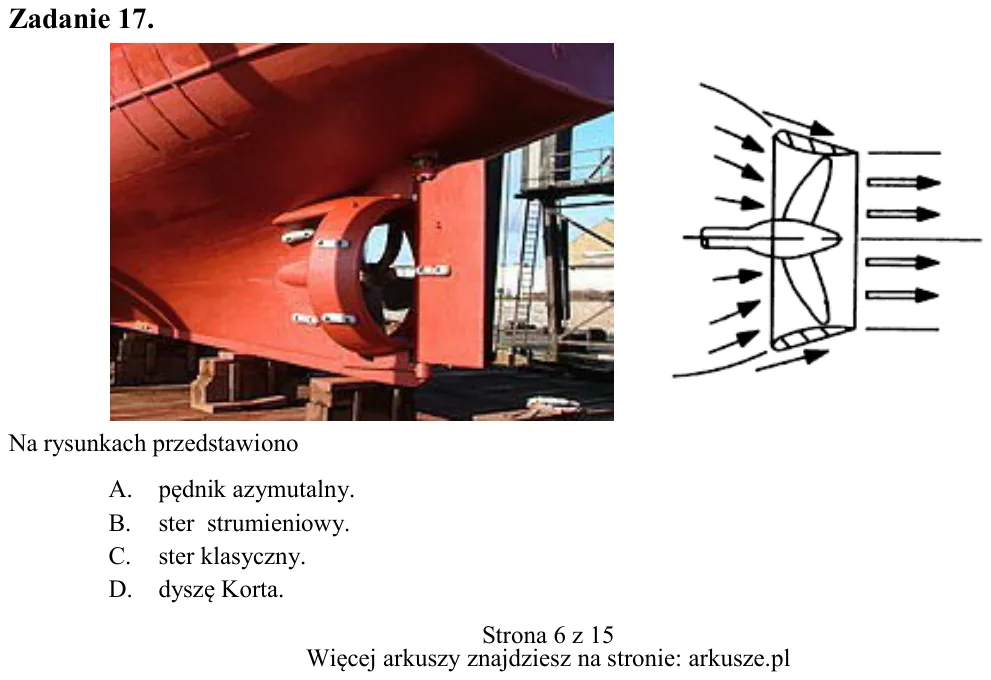

Zadanie 17. Na rysunkach przedstawiono A. pędnik azymutalny. B. ster strumieniowy. C. ster klasyczny. D. dyszę Korta.

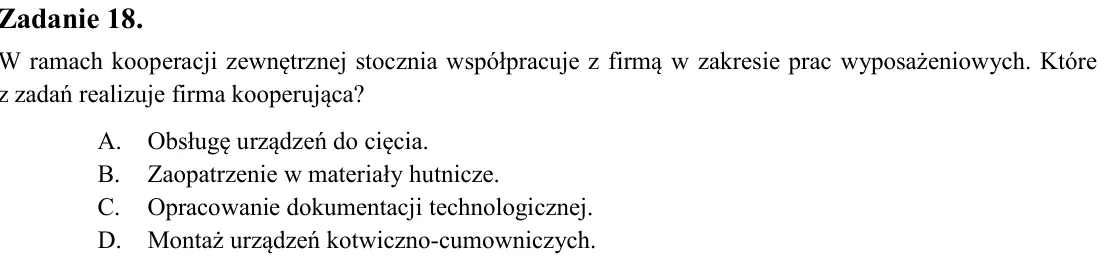

Zadanie 18. W ramach kooperacji zewnętrznej stocznia współpracuje z firmą w zakresie prac wyposażeniowych. Które z zadań realizuje firma kooperująca? A. Obsługę urządzeń do cięcia. B. Zaopatrzenie w materiały hutnicze. C

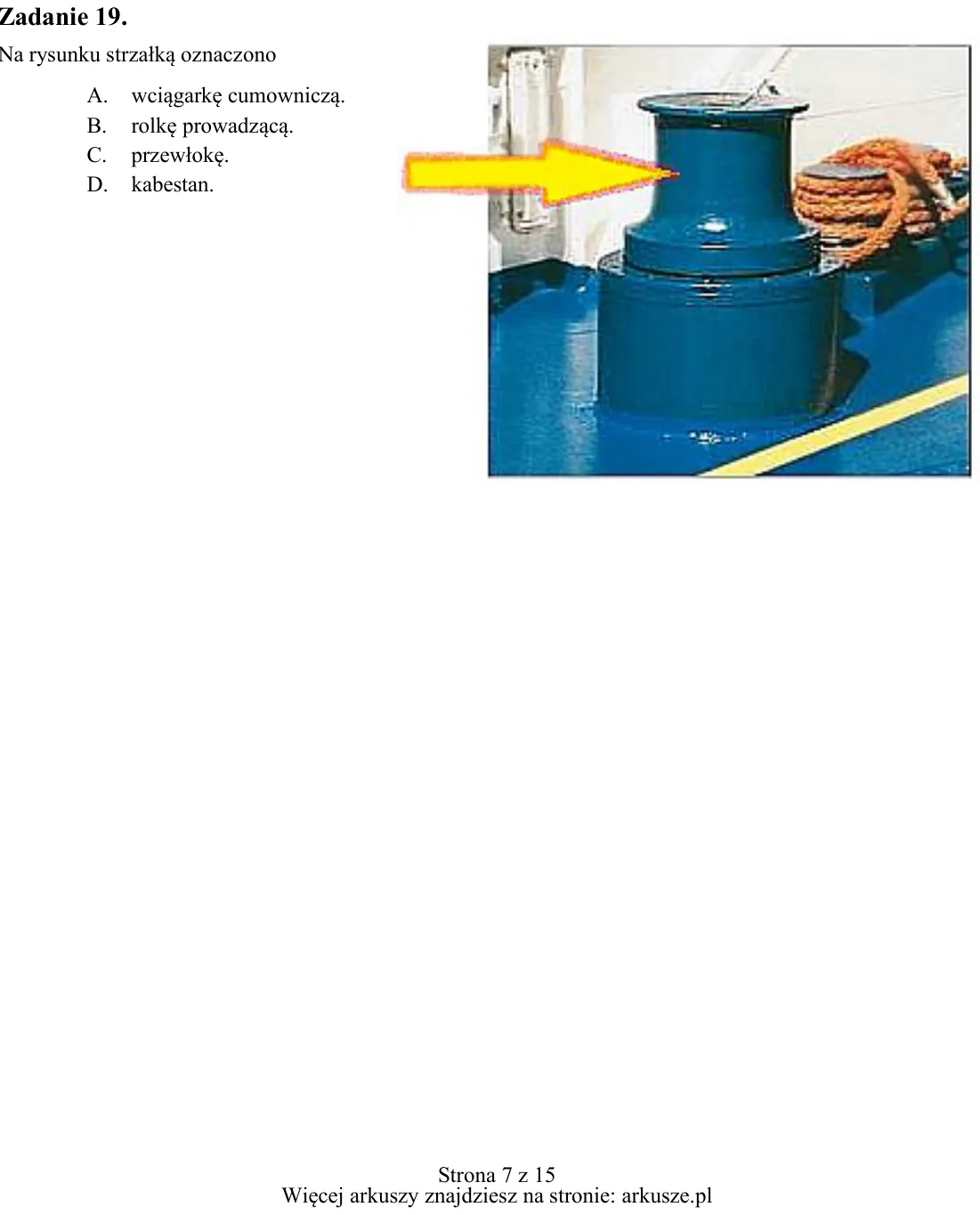

Zadanie 19. Na rysunku strzałką oznaczono A. wciągarkę cumowniczą. B. rolkę prowadzącą. C. przewłokę. D. kabestan.

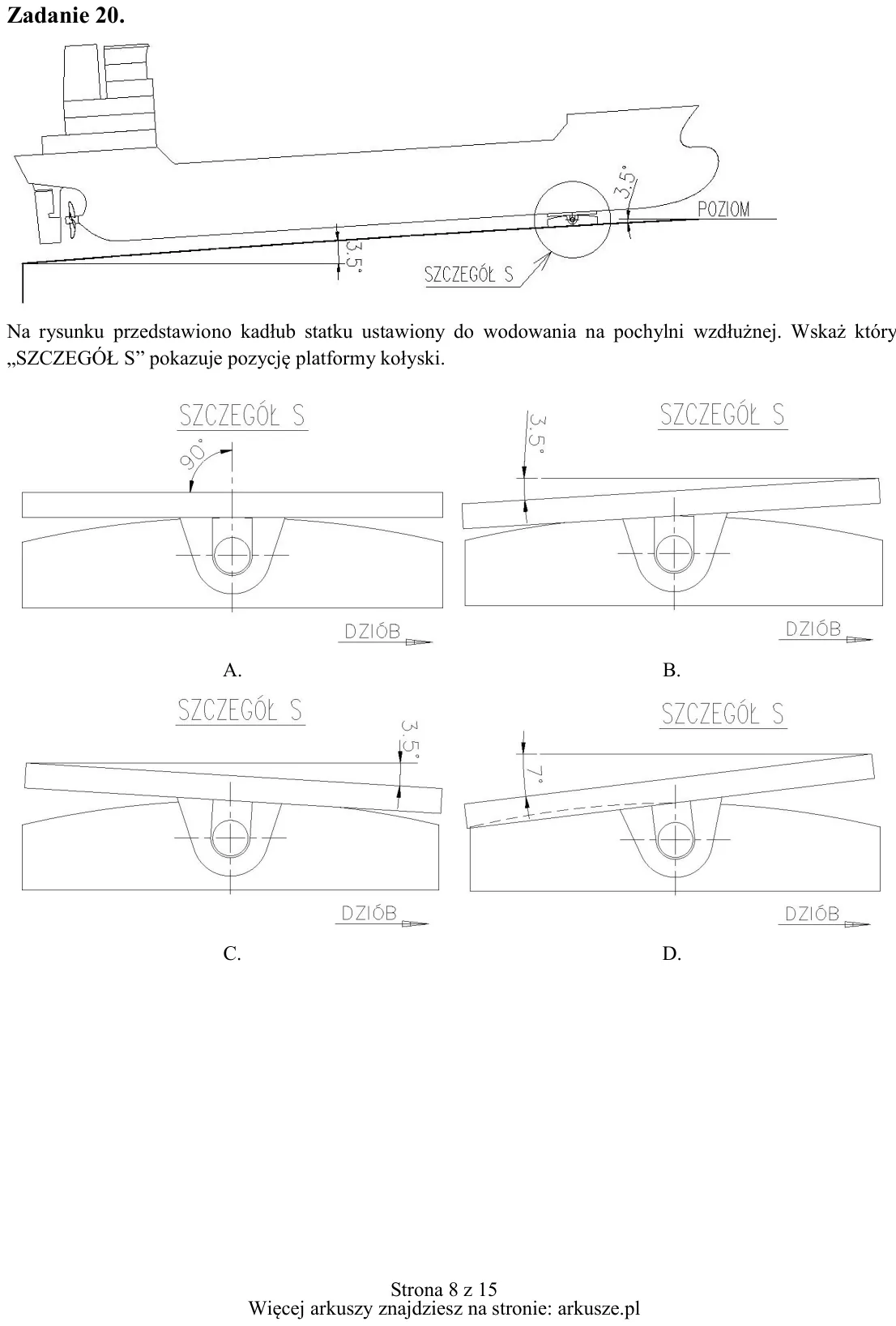

Zadanie 20. Na rysunku przedstawiono kadłub statku ustawiony do wodowania na pochylni wzdłużnej. Wskaż który „SZCZEGÓŁ S” pokazuje pozycję platformy kołyski. A. B. C. D.

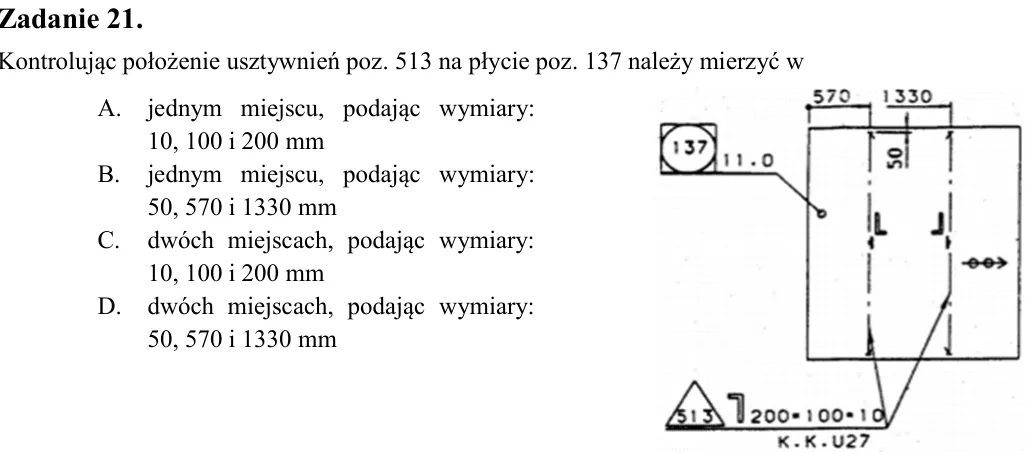

Zadanie 21. Kontrolując położenie usztywnień poz. 513 na płycie poz. 137 należy mierzyć w A. jednym miejscu, podając wymiary: 10, 100 i 200 mm B. jednym miejscu, podając wymiary: 50, 570 i 1330 mm C. dwóch miejscach, pod

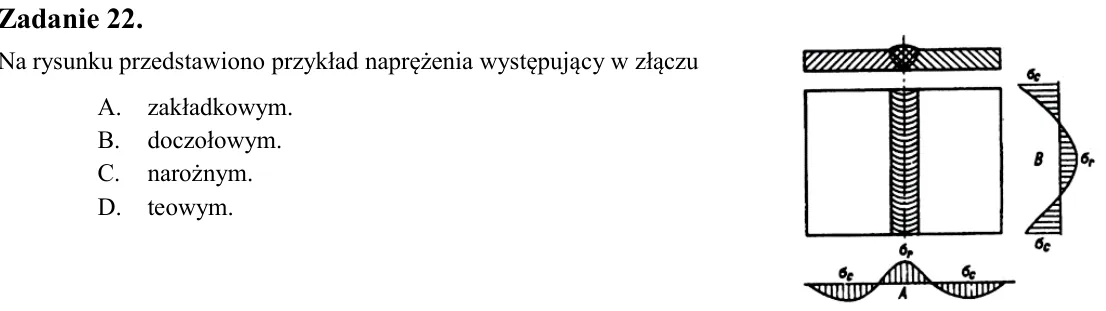

Zadanie 22. Na rysunku przedstawiono przykład naprężenia występujący w złączu A. zakładkowym. B. doczołowym. C. narożnym. D. teowym.

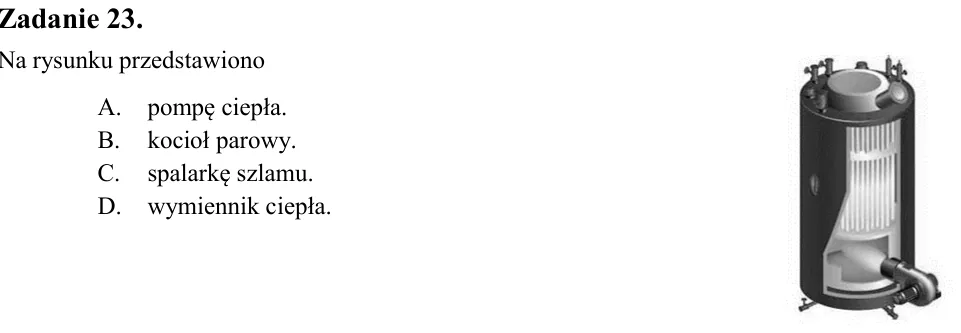

Zadanie 23. Na rysunku przedstawiono A. pompę ciepła. B. kocioł parowy. C. spalarkę szlamu. D. wymiennik ciepła.

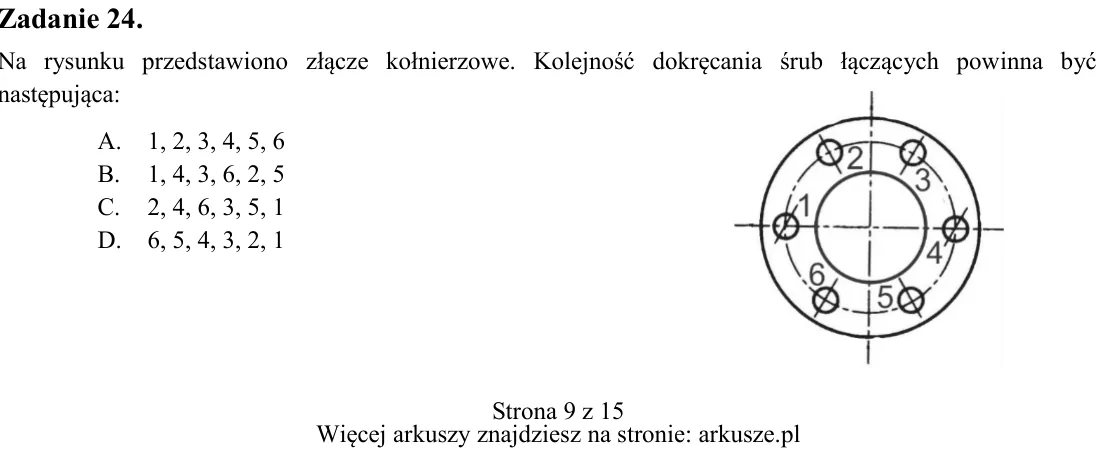

Zadanie 24. Na rysunku przedstawiono złącze kołnierzowe. Kolejność dokręcania śrub łączących powinna być następująca: A. 1, 2, 3, 4, 5, 6 B. 1, 4, 3, 6, 2, 5 C. 2, 4, 6, 3, 5, 1 D. 6, 5, 4, 3, 2, 1

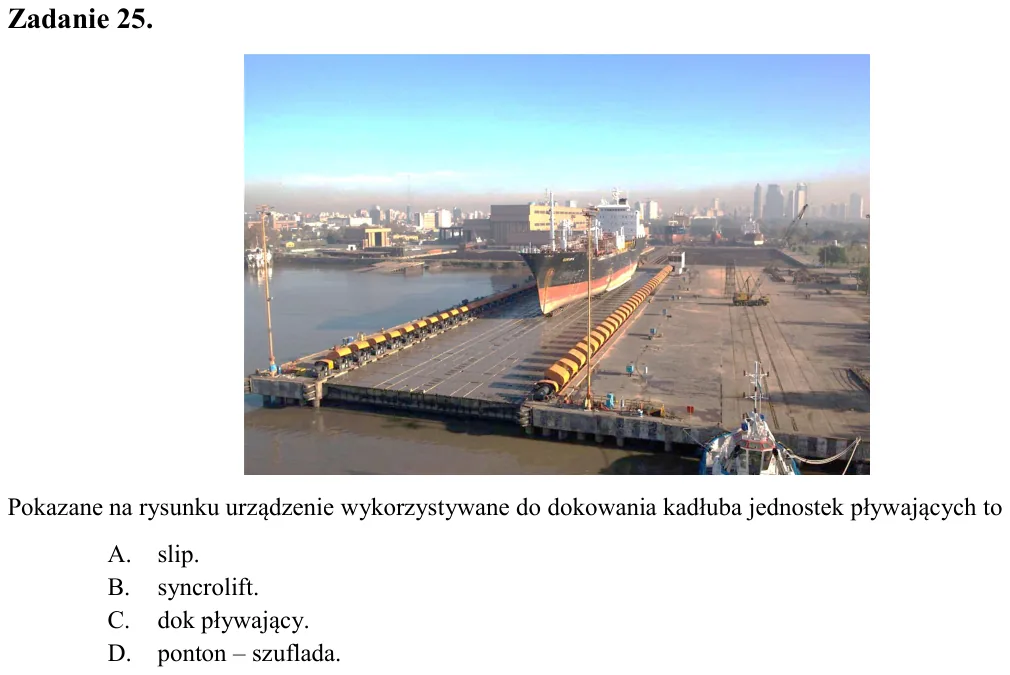

Zadanie 25. Pokazane na rysunku urządzenie wykorzystywane do dokowania kadłuba jednostek pływających to A. slip. B. syncrolift. C. dok pływający. D. ponton - szuflada.

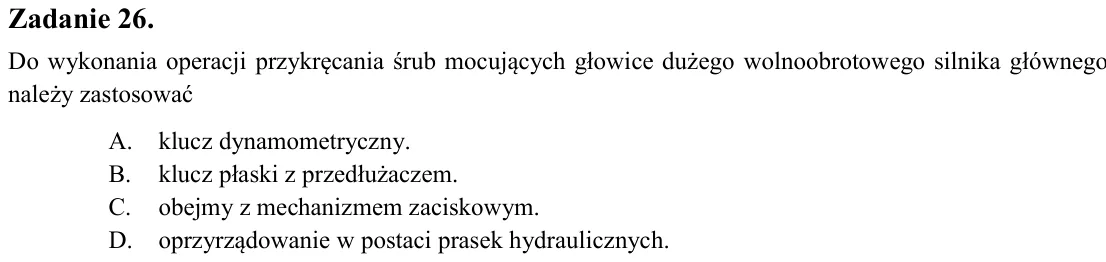

Zadanie 26. Do wykonania operacji przykręcania śrub mocujących głowice dużego wolnoobrotowego silnika głównego należy zastosować A. klucz dynamometryczny. B. klucz płaski z przedłużaczem. C. obejmy z mechanizmem zaciskow

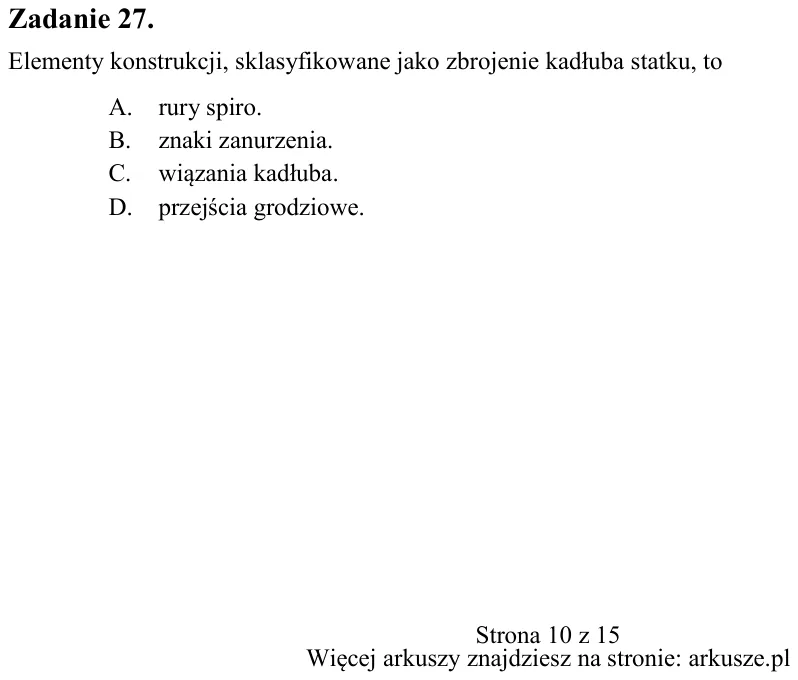

Zadanie 27. Elementy konstrukcji, sklasyfikowane jako zbrojenie kadłuba statku, to A. rury spiro. B. znaki zanurzenia. C. wiązania kadłuba. D. przejścia grodziowe.

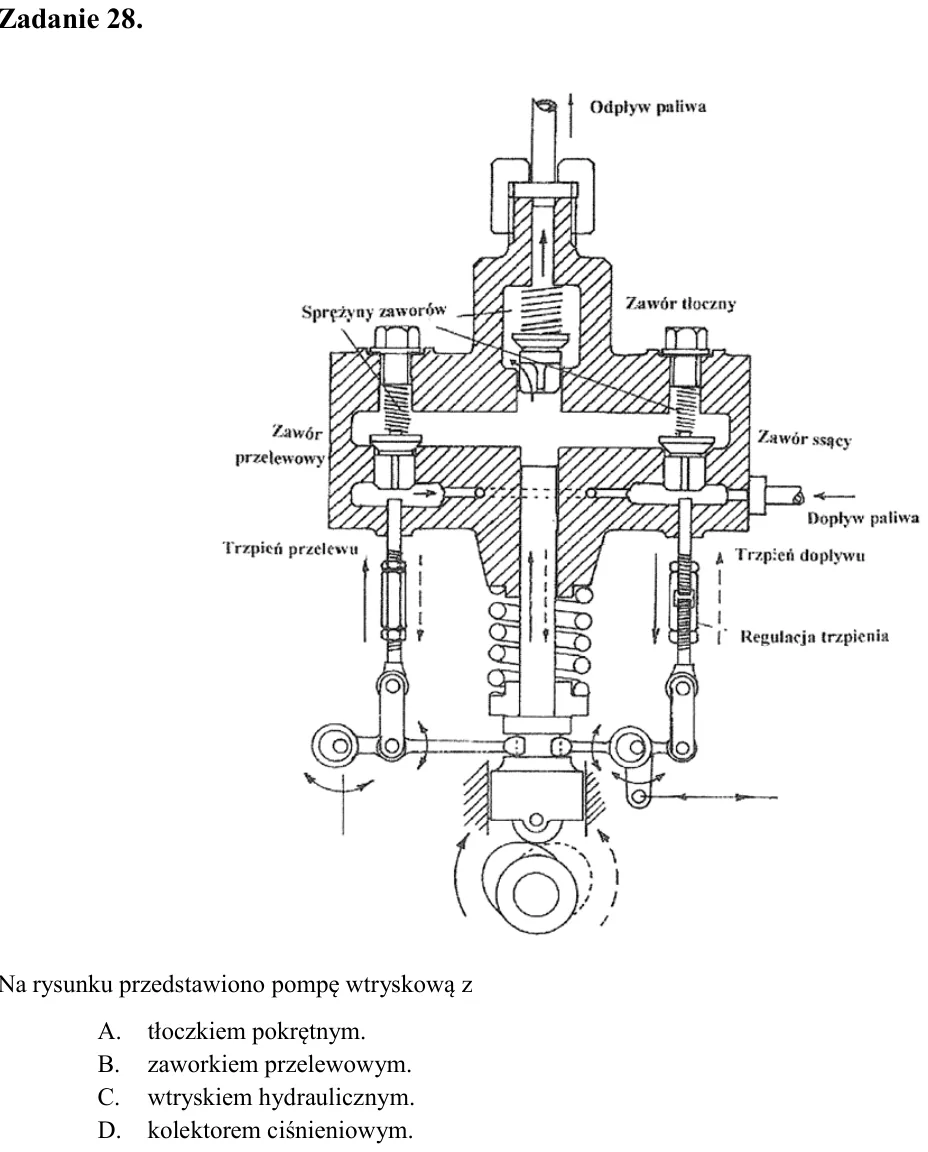

Zadanie 28. Na rysunku przedstawiono pompę wtryskową z A. tłoczkiem pokrętnym. B. zaworkiem przelewowym. C. wtryskiem hydraulicznym. D. kolektorem ciśnieniowym.

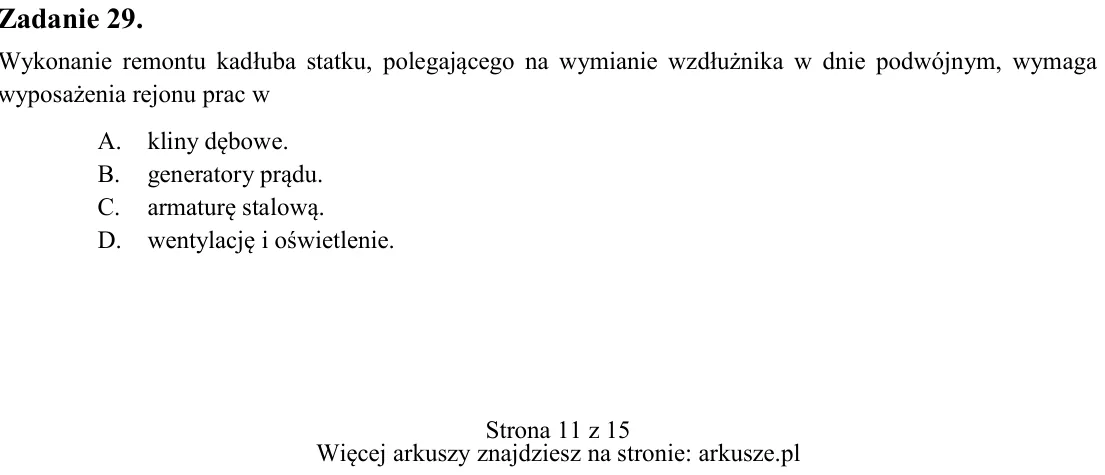

Zadanie 29. Wykonanie remontu kadłuba statku, polegającego na wymianie wzdłużnika w dnie podwójnym, wymaga wyposażenia rejonu prac w A. kliny dębowe. B. generatory prądu. C. armaturę stalową. D. wentylację i oświetlenie.

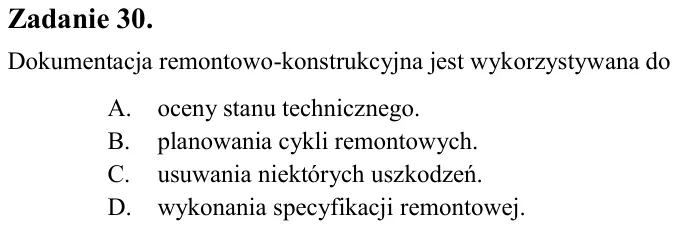

Zadanie 30. Dokumentacja remontowo-konstrukcyjna jest wykorzystywana do A. oceny stanu technicznego. B. planowania cykli remontowych. C. usuwania niektórych uszkodzeń. D. wykonania specyfikacji remontowej.

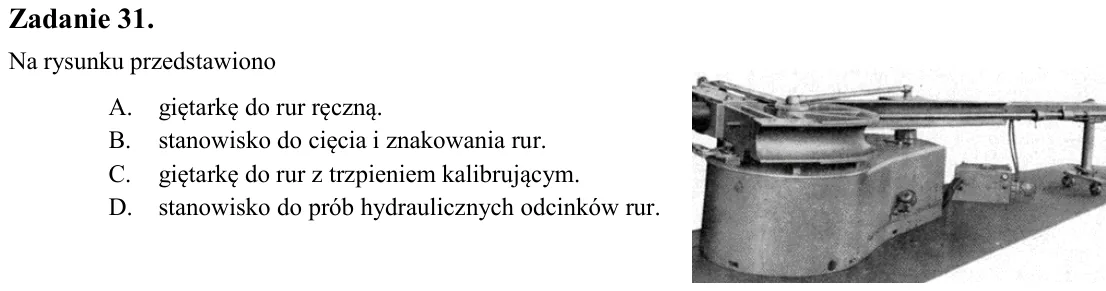

Zadanie 31. Na rysunku przedstawiono A. giętarkę do rur ręczną. B. stanowisko do cięcia i znakowania rur. C. giętarkę do rur z trzpieniem kalibrującym. D. stanowisko do prób hydraulicznych odcinków rur.

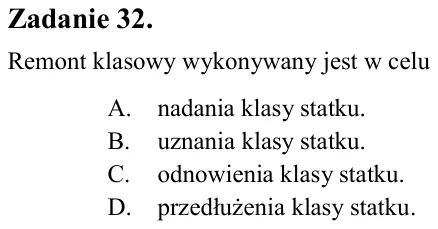

Zadanie 32. Remont klasowy wykonywany jest w celu A. nadania klasy statku. B. uznania klasy statku. C. odnowienia klasy statku. D. przedłużenia klasy statku.

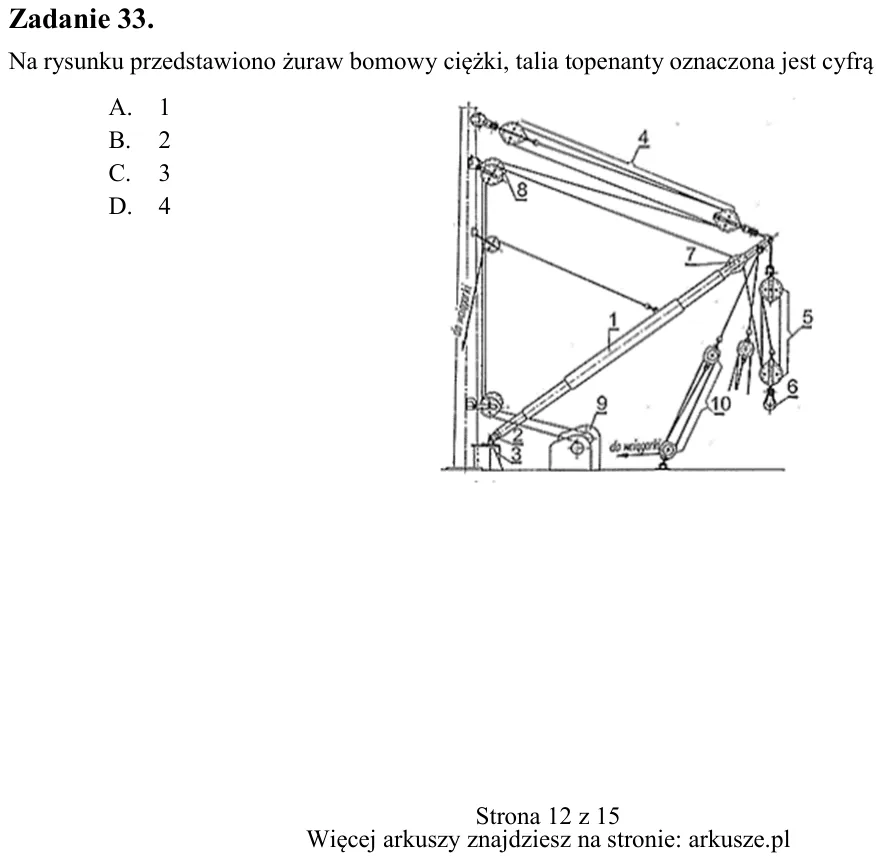

Zadanie 33. Na rysunku przedstawiono żuraw bomowy ciężki, talia topenanty oznaczona jest cyfrą A. 1 B. 2 C. 3 D. 4

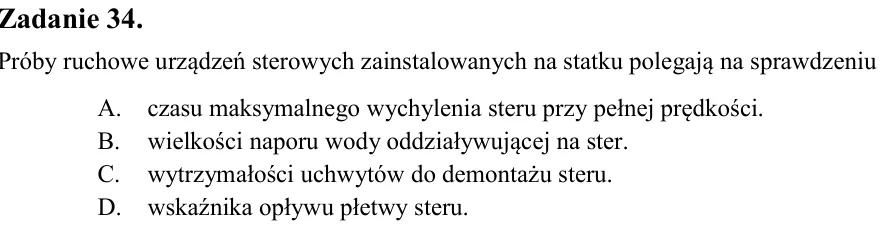

Zadanie 34. Próby ruchowe urządzeń sterowych zainstalowanych na statku polegają na sprawdzeniu A. czasu maksymalnego wychylenia steru przy pełnej prędkości. B. wielkości naporu wody oddziaływującej na ster. C. wytrzymało

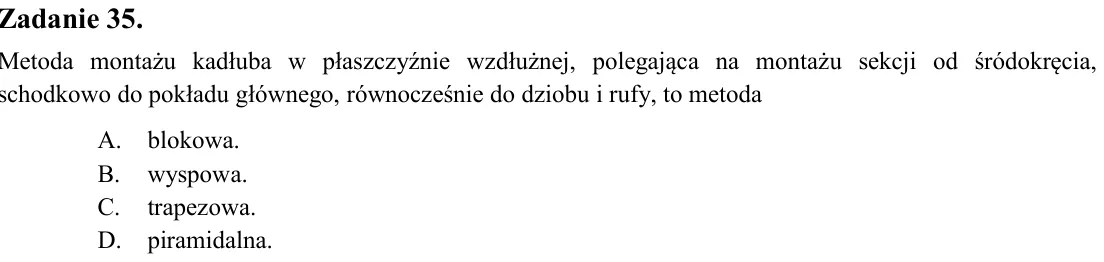

Zadanie 35. Metoda montażu kadłuba w płaszczyźnie wzdłużnej, polegająca na montażu sekcji od śródokręcia, schodkowo do pokładu głównego, równocześnie do dziobu i rufy, to metoda A. blokowa. B. wyspowa. C. trapezowa. D. p

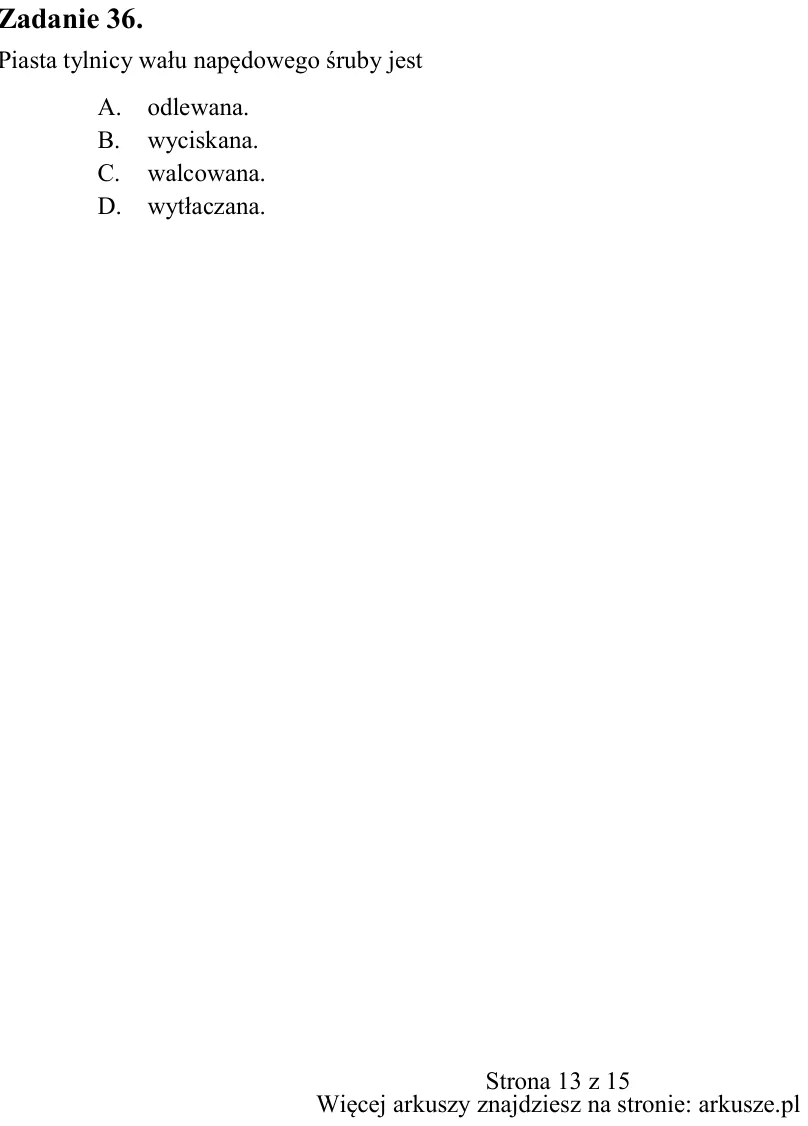

Zadanie 36. Piasta tylnicy wału napędowego śruby jest A. odlewana. B. wyciskana. C. walcowana. D. wytłaczana.

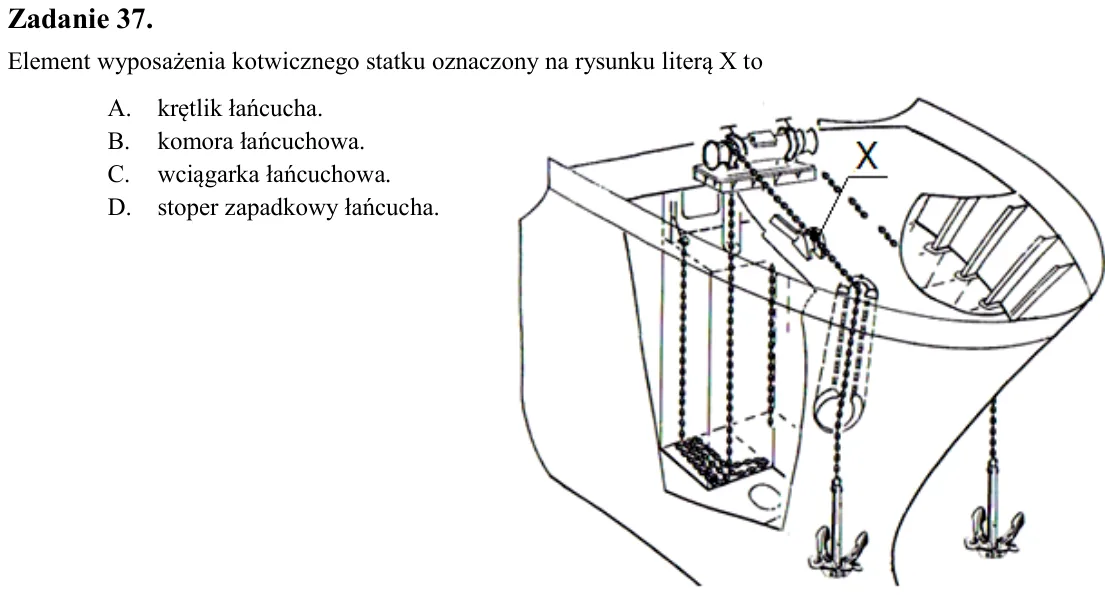

Zadanie 37. Element wyposażenia kotwicznego statku oznaczony na rysunku literą X to A. krętlik łańcucha. B. komora łańcuchowa. C. wciągarka łańcuchowa. D. stoper zapadkowy łańcucha.

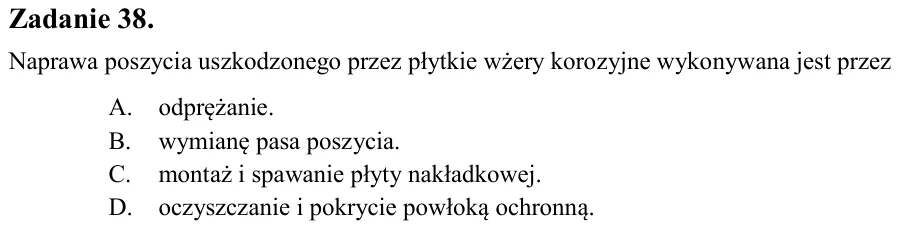

Zadanie 38. Naprawa poszycia uszkodzonego przez płytkie wżery korozyjne wykonywana jest przez A. odprężanie. B. wymianę pasa poszycia. C. montaż i spawanie płyty nakładkowej. D. oczyszczanie i pokrycie powłoką ochronną.

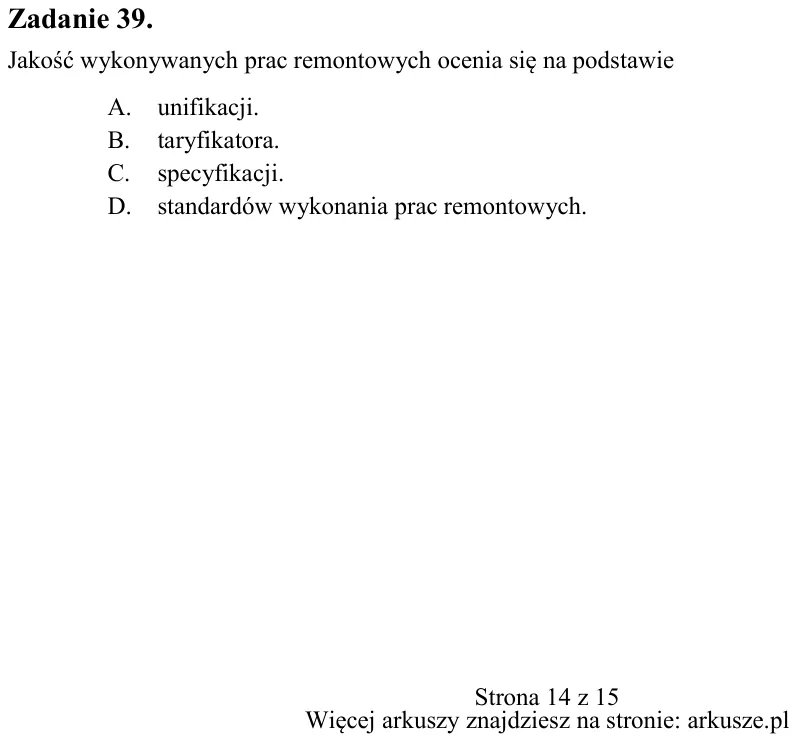

Zadanie 39. Jakość wykonywanych prac remontowych ocenia się na podstawie A. unifikacji. B. taryfikatora. C. specyfikacji. D. standardów wykonania prac remontowych.

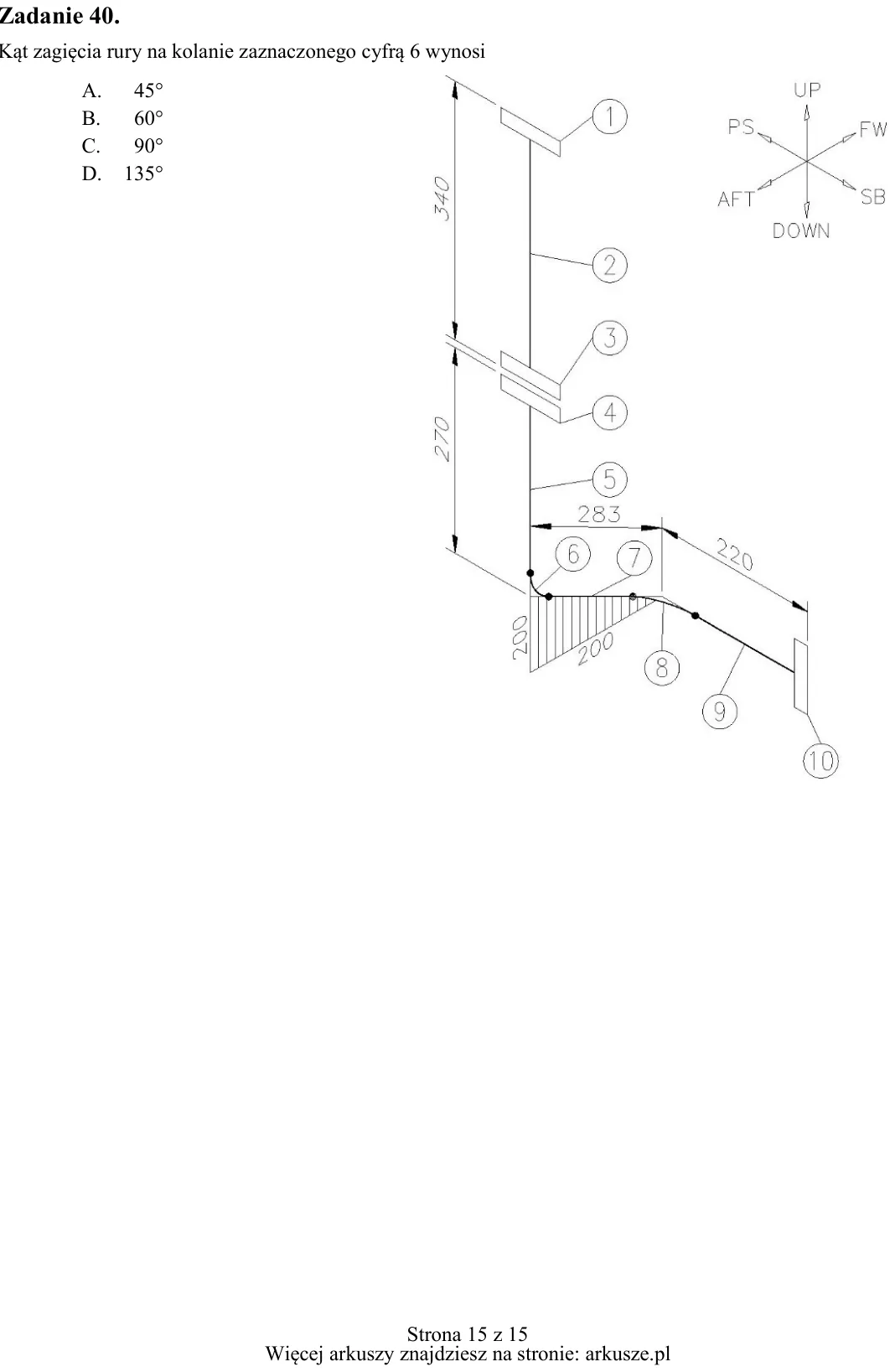

Zadanie 40. Kąt zagięcia rury na kolanie zaznaczonego cyfrą 6 wynosi A. 45° B. 60° C. 90° D. 135°
