M33 · Egzamin zawodowy · styczeń 2019

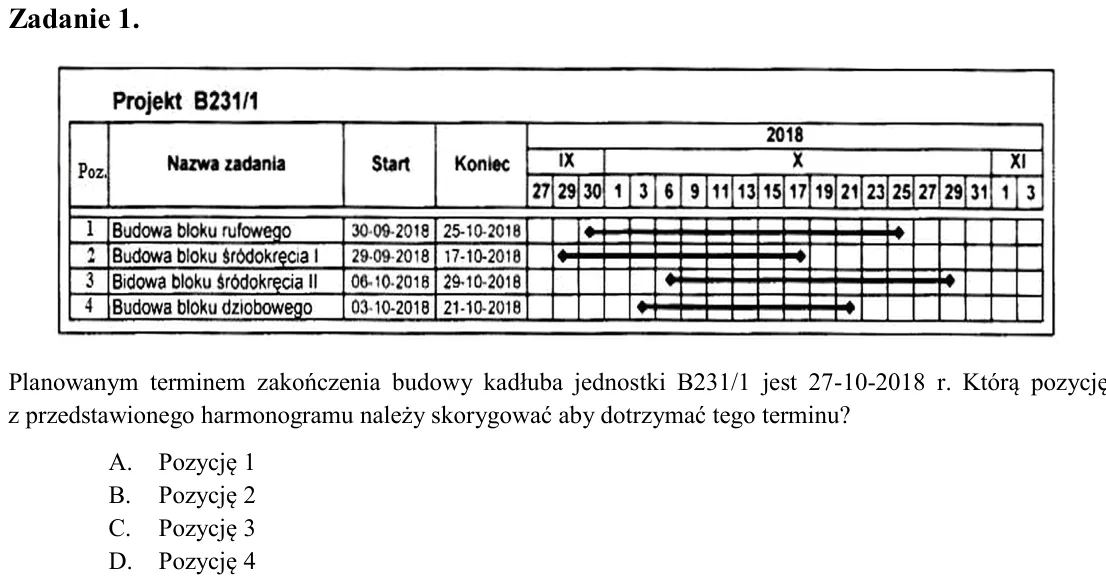

Zadanie 1. Planowanym terminem zakończenia budowy kadłuba jednostki B231/1 jest 27-10-2018 r. Którą pozycję z przedstawionego harmonogramu należy skorygować aby dotrzymać tego terminu? A. Pozycję 1 B. Pozycję 2 C. Pozycj

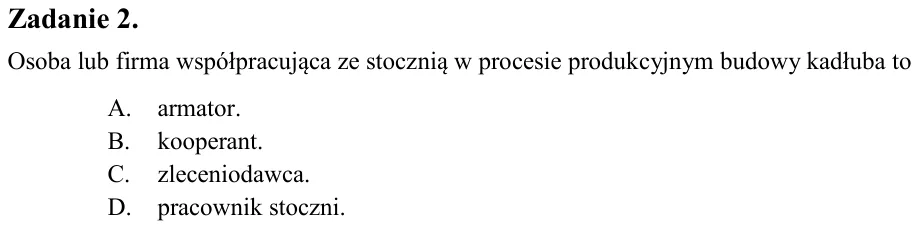

Zadanie 2. Osoba lub firma współpracująca ze stocznią w procesie produkcyjnym budowy kadłuba to A. armator. B. kooperant. C. zleceniodawca. D. pracownik stoczni.

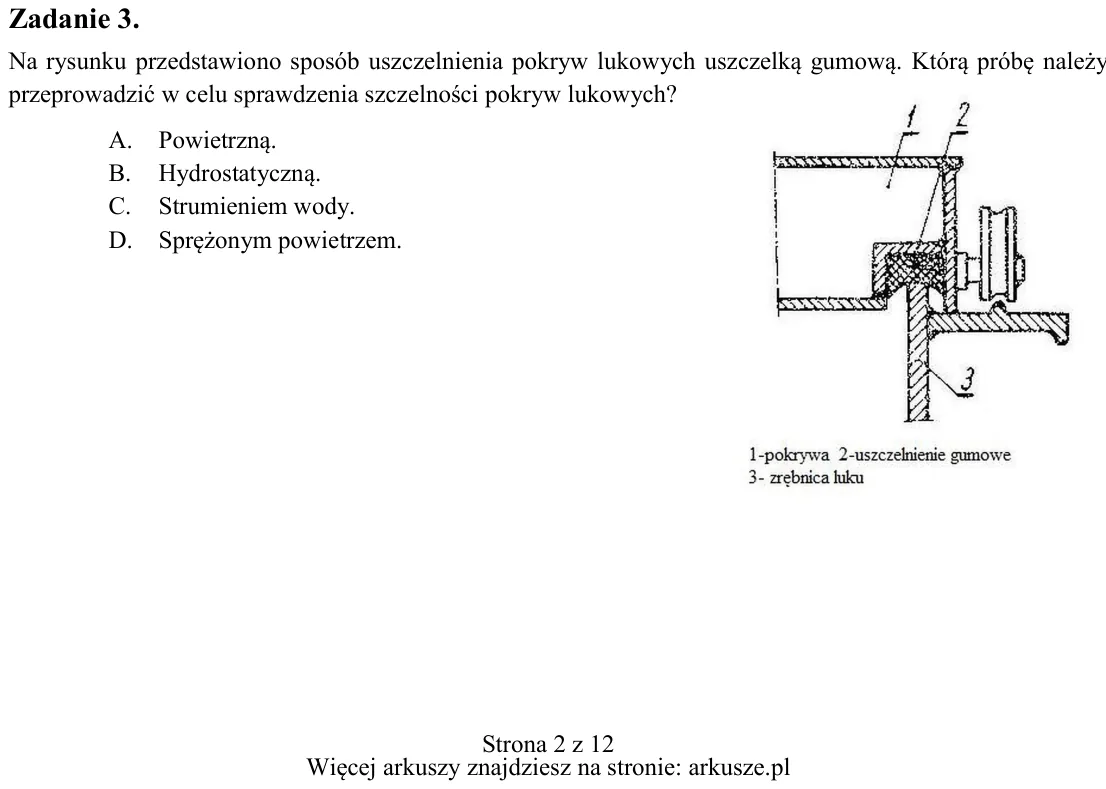

Zadanie 3. Na rysunku przedstawiono sposób uszczelnienia pokryw lukowych uszczelką gumową. Którą próbę należy przeprowadzić w celu sprawdzenia szczelności pokryw lukowych? A. Powietrzną. B. Hydrostatyczną. C. Strumieniem

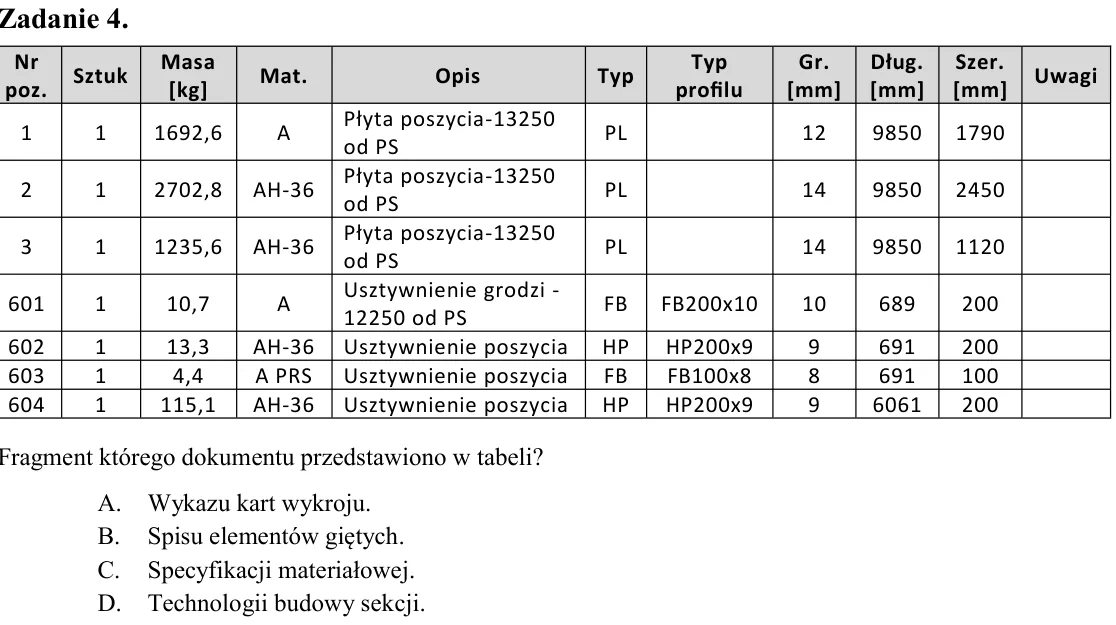

Zadanie 4. Fragment którego dokumentu przedstawiono w tabeli? A. Wykazu kart wykroju. B. Spisu elementów giętych. C. Specyfikacji materiałowej. D. Technologii budowy sekcji.

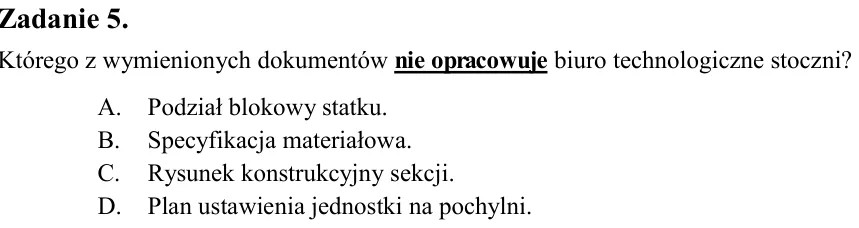

Zadanie 5. Którego z wymienionych dokumentów nie opracowuje biuro technologiczne stoczni? A. Podział blokowy statku. B. Specyfikacja materiałowa. C. Rysunek konstrukcyjny sekcji. D. Plan ustawienia jednostki na pochylni.

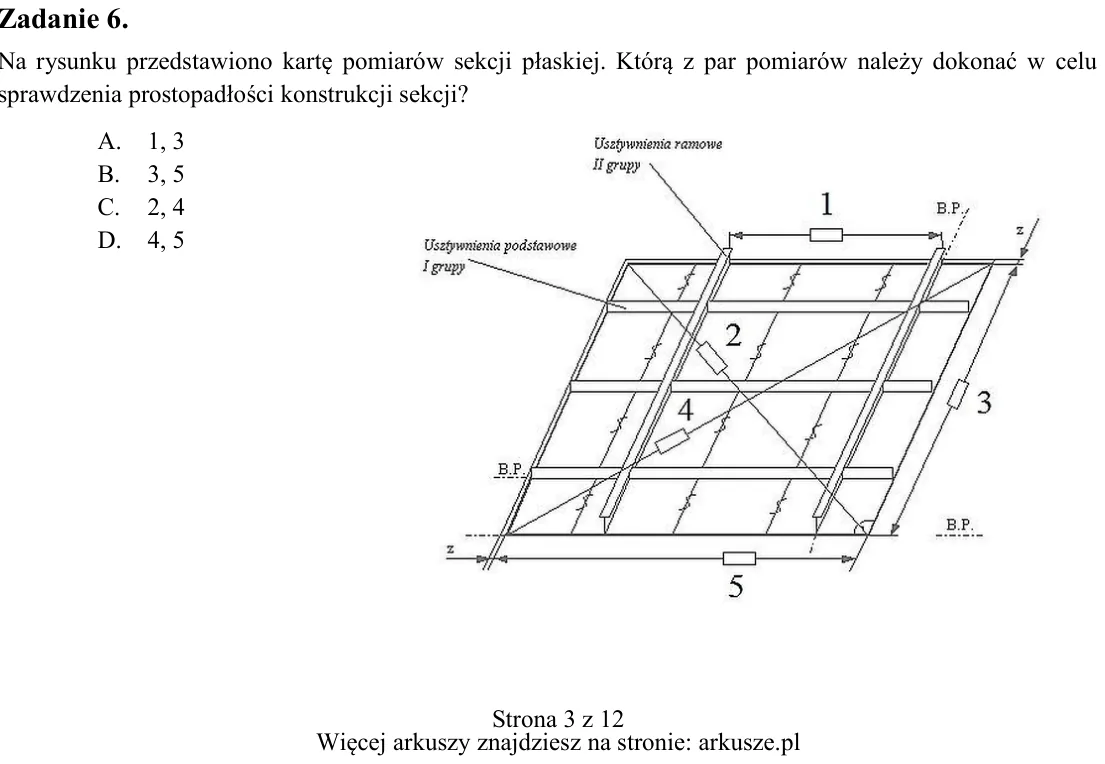

Zadanie 6. Na rysunku przedstawiono kartę pomiarów sekcji płaskiej. Którą z par pomiarów należy dokonać w celu sprawdzenia prostopadłości konstrukcji sekcji? A. 1, 3 B. 3, 5 C. 2, 4 D. 4, 5 Nr poz. Sztuk Masa [kg] Mat. O

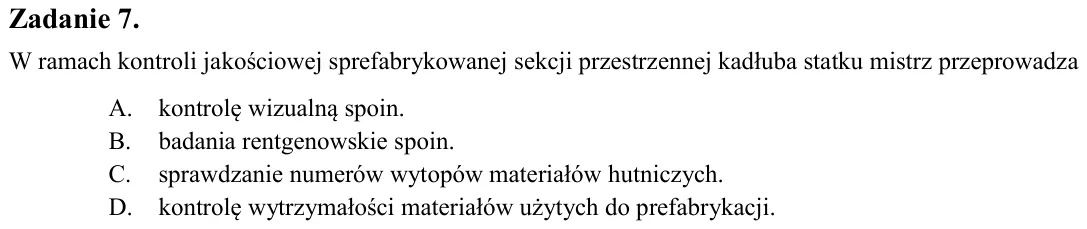

Zadanie 7. W ramach kontroli jakościowej sprefabrykowanej sekcji przestrzennej kadłuba statku mistrz przeprowadza A. kontrolę wizualną spoin. B. badania rentgenowskie spoin. C. sprawdzanie numerów wytopów materiałów hutn

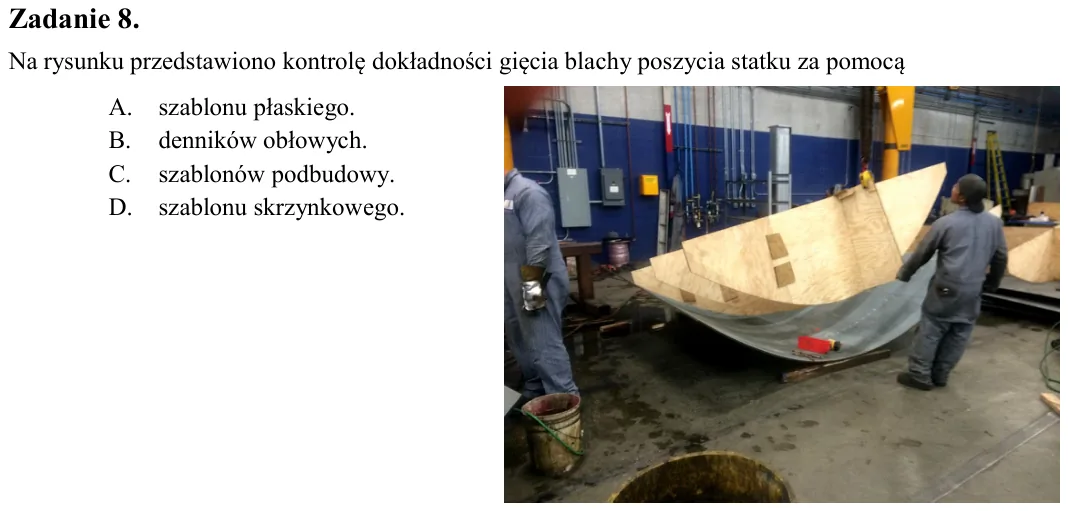

Zadanie 8. Na rysunku przedstawiono kontrolę dokładności gięcia blachy poszycia statku za pomocą A. szablonu płaskiego. B. denników obłowych. C. szablonów podbudowy. D. szablonu skrzynkowego.

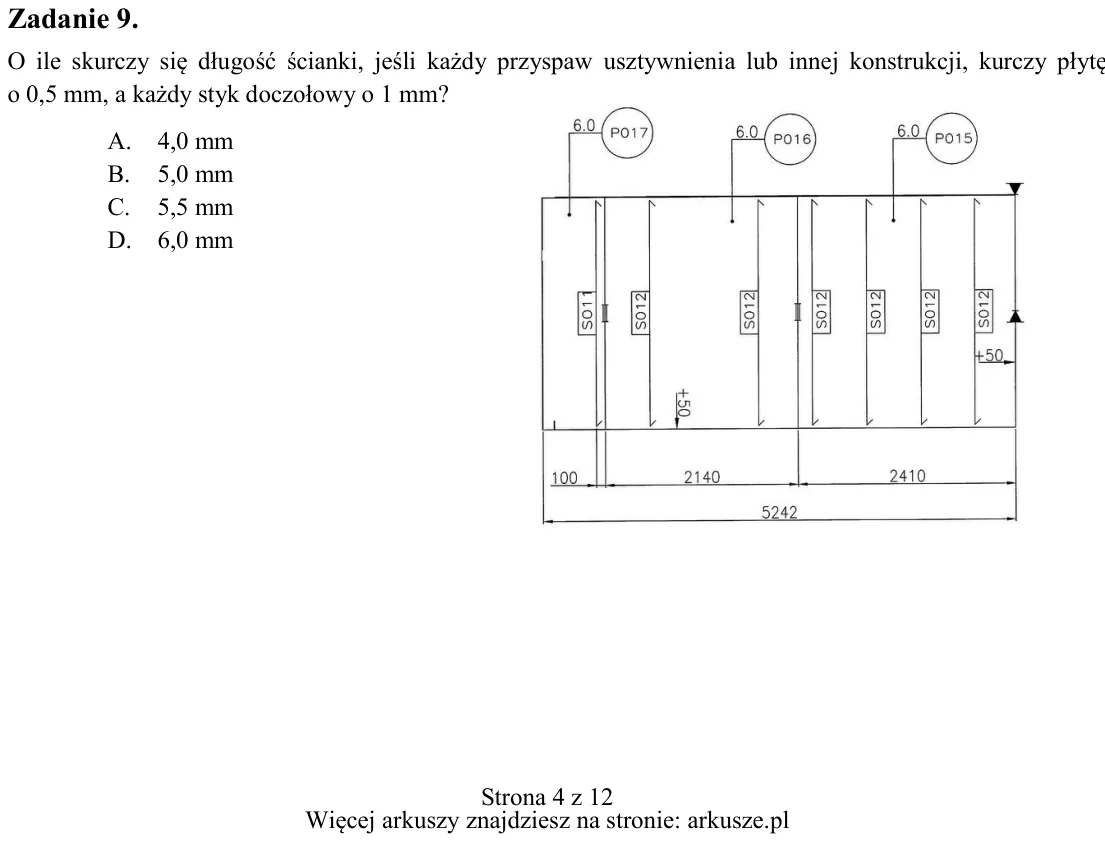

Zadanie 9. O ile skurczy się długość ścianki, jeśli każdy przyspaw usztywnienia lub innej konstrukcji, kurczy płytę o 0,5 mm, a każdy styk doczołowy o 1 mm? A. 4,0 mm B. 5,0 mm C. 5,5 mm D. 6,0 mm

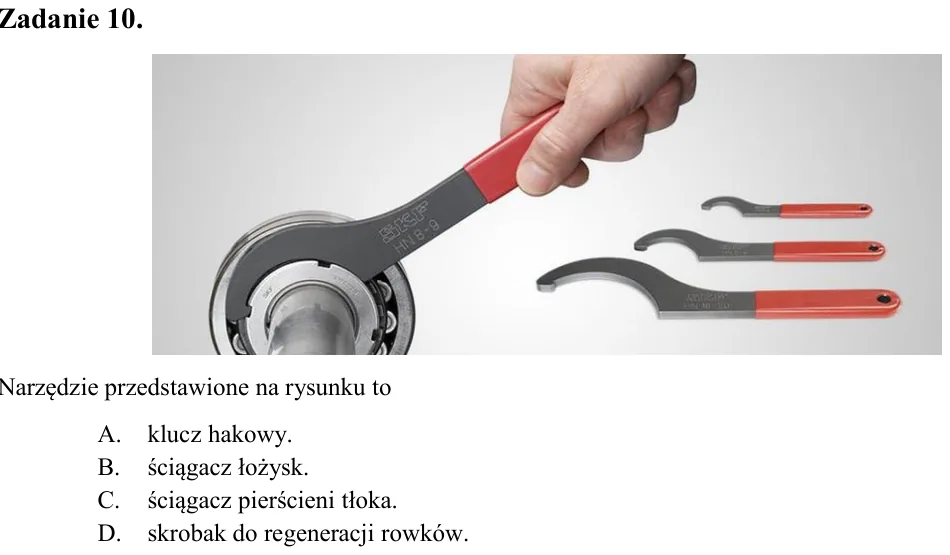

Zadanie 10. Narzędzie przedstawione na rysunku to A. klucz hakowy. B. ściągacz łożysk. C. ściągacz pierścieni tłoka. D. skrobak do regeneracji rowków.

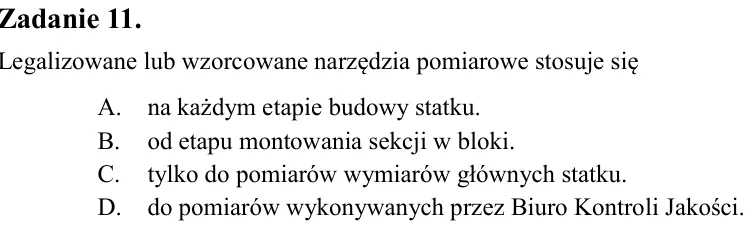

Zadanie 11. Legalizowane lub wzorcowane narzędzia pomiarowe stosuje się A. na każdym etapie budowy statku. B. od etapu montowania sekcji w bloki. C. tylko do pomiarów wymiarów głównych statku. D. do pomiarów wykonywanych

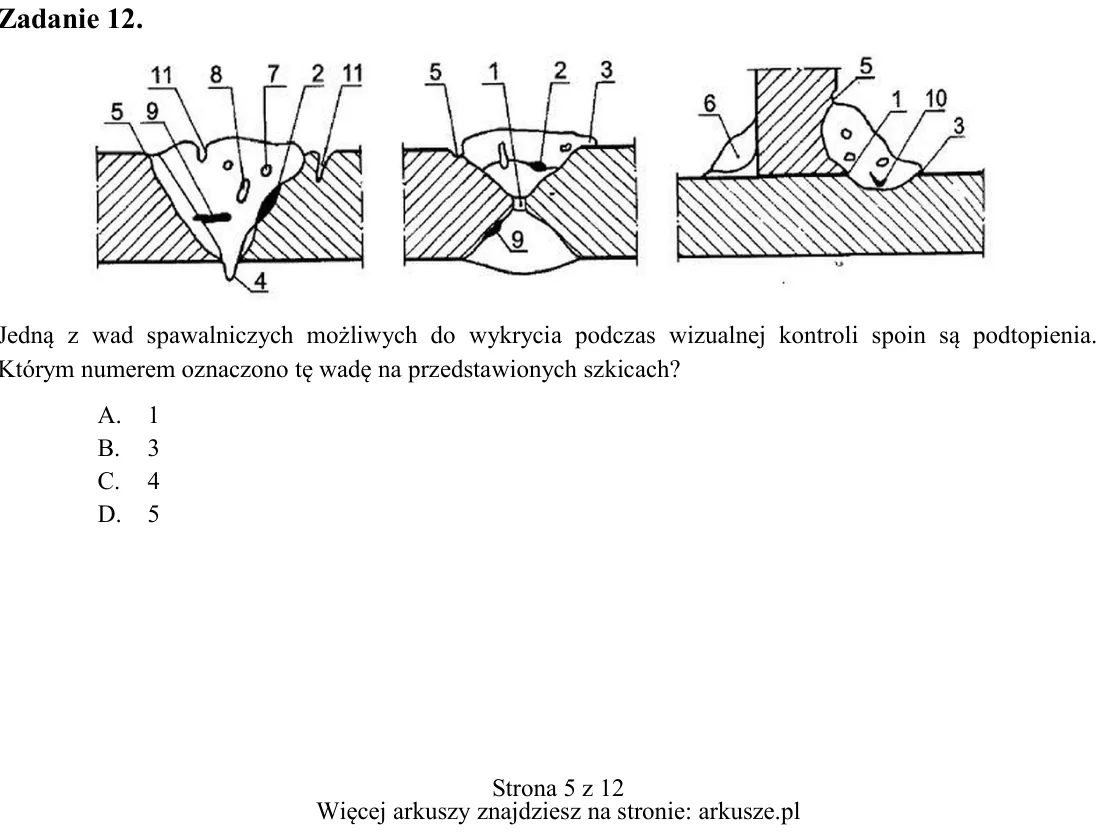

Zadanie 12. Jedną z wad spawalniczych możliwych do wykrycia podczas wizualnej kontroli spoin są podtopienia. Którym numerem oznaczono tę wadę na przedstawionych szkicach? A. 1 B. 3 C. 4 D. 5

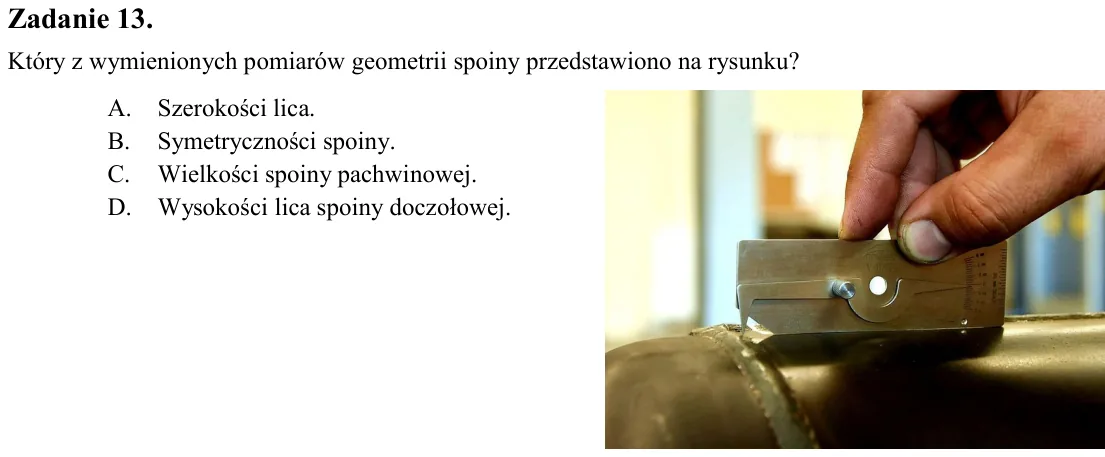

Zadanie 13. Który z wymienionych pomiarów geometrii spoiny przedstawiono na rysunku? A. Szerokości lica. B. Symetryczności spoiny. C. Wielkości spoiny pachwinowej. D. Wysokości lica spoiny doczołowej.

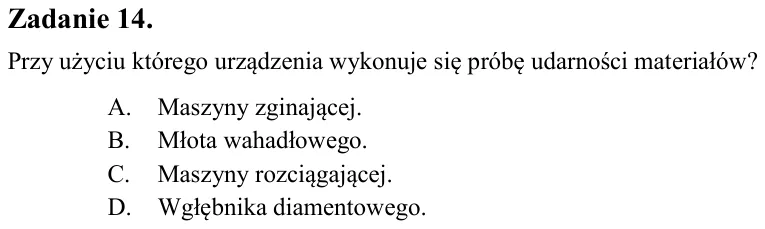

Zadanie 14. Przy użyciu którego urządzenia wykonuje się próbę udarności materiałów? A. Maszyny zginającej. B. Młota wahadłowego. C. Maszyny rozciągającej. D. Wgłębnika diamentowego.

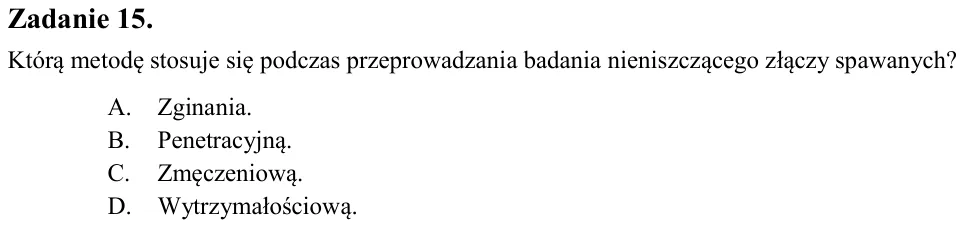

Zadanie 15. Którą metodę stosuje się podczas przeprowadzania badania nieniszczącego złączy spawanych? A. Zginania. B. Penetracyjną. C. Zmęczeniową. D. Wytrzymałościową.

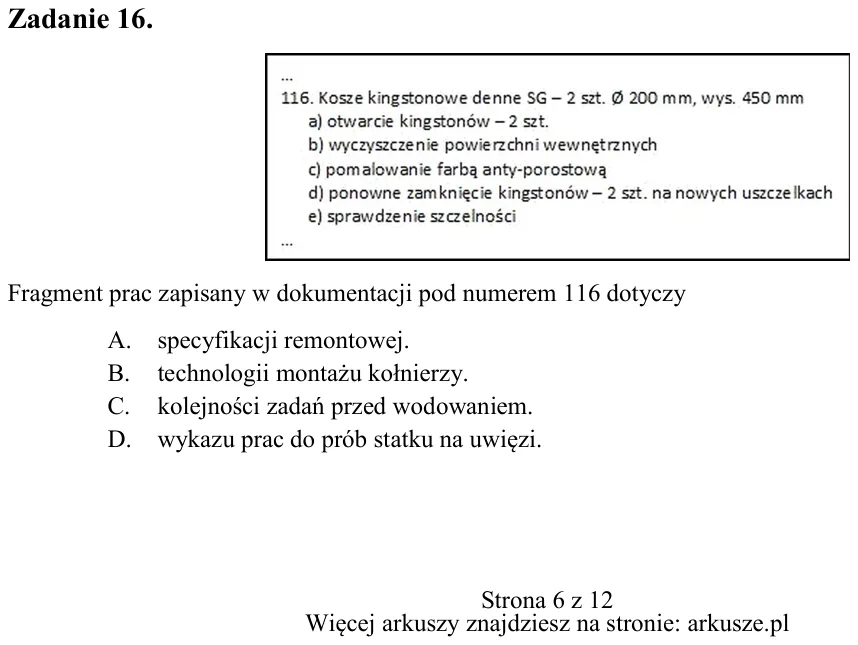

Zadanie 16. Fragment prac zapisany w dokumentacji pod numerem 116 dotyczy A. specyfikacji remontowej. B. technologii montażu kołnierzy. C. kolejności zadań przed wodowaniem. D. wykazu prac do prób statku na uwięzi.

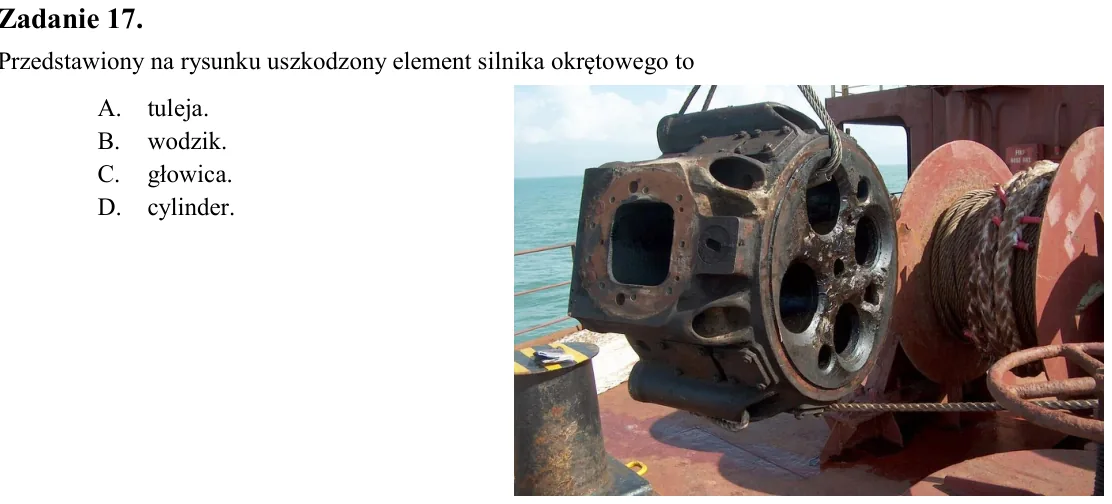

Zadanie 17. Przedstawiony na rysunku uszkodzony element silnika okrętowego to A. tuleja. B. wodzik. C. głowica. D. cylinder.

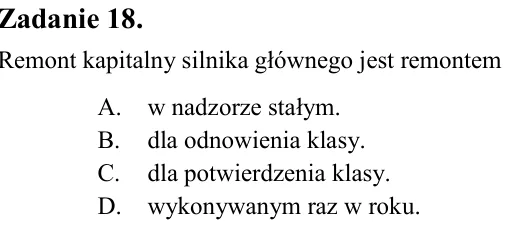

Zadanie 18. Remont kapitalny silnika głównego jest remontem A. w nadzorze stałym. B. dla odnowienia klasy. C. dla potwierdzenia klasy. D. wykonywanym raz w roku.

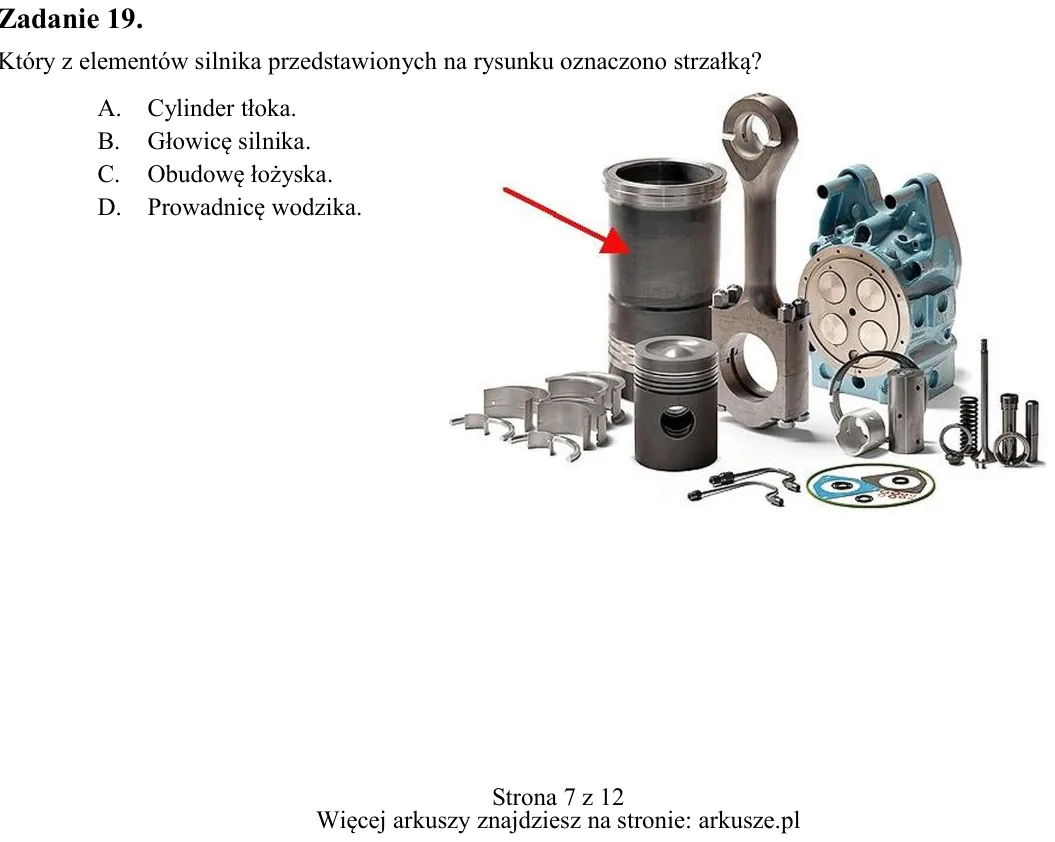

Zadanie 19. Który z elementów silnika przedstawionych na rysunku oznaczono strzałką? A. Cylinder tłoka. B. Głowicę silnika. C. Obudowę łożyska. D. Prowadnicę wodzika.

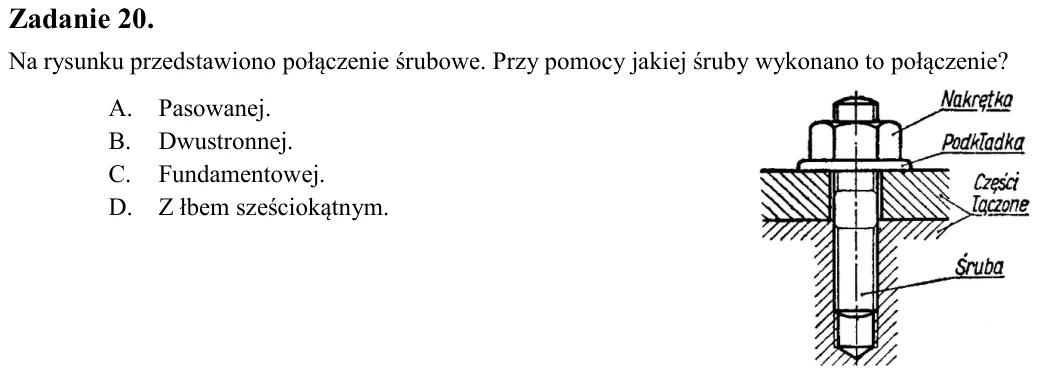

Zadanie 20. Na rysunku przedstawiono połączenie śrubowe. Przy pomocy jakiej śruby wykonano to połączenie? A. Pasowanej. B. Dwustronnej. C. Fundamentowej. D. Z łbem sześciokątnym.

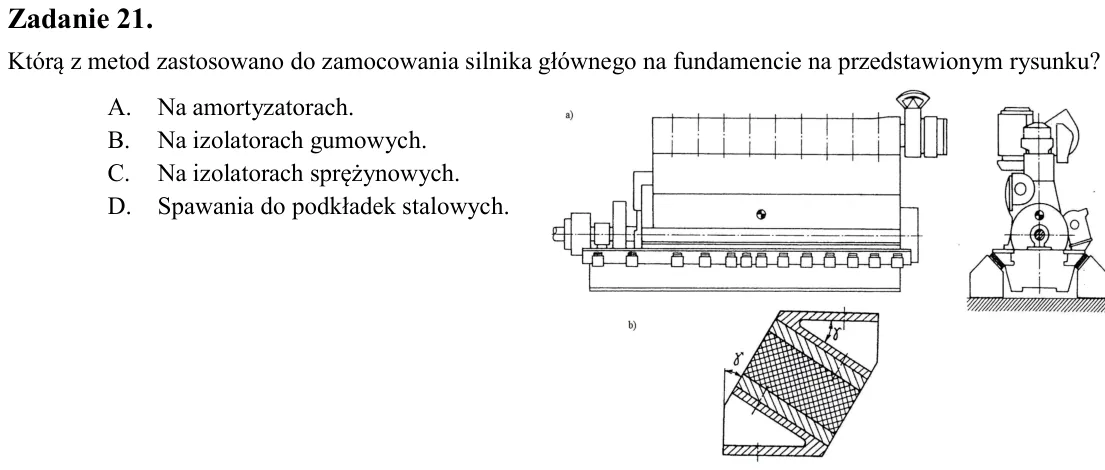

Zadanie 21. Którą z metod zastosowano do zamocowania silnika głównego na fundamencie na przedstawionym rysunku? A. Na amortyzatorach. B. Na izolatorach gumowych. C. Na izolatorach sprężynowych. D. Spawania do podkładek s

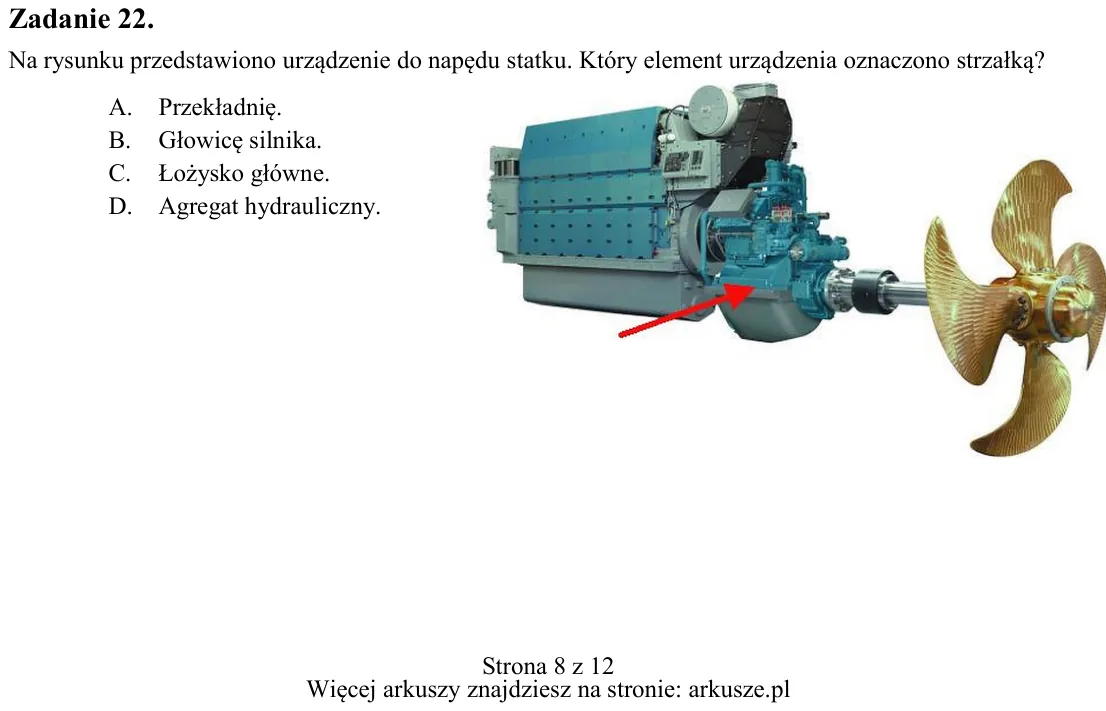

Zadanie 22. Na rysunku przedstawiono urządzenie do napędu statku. Który element urządzenia oznaczono strzałką? A. Przekładnię. B. Głowicę silnika. C. Łożysko główne. D. Agregat hydrauliczny.

Zadanie 23. Które z wymienionych urządzeń służy do rozdzielania zawiesiny i emulsji w olejach? A. Filtr. B. Wirówka. C. Parownik. D. Skraplacz.

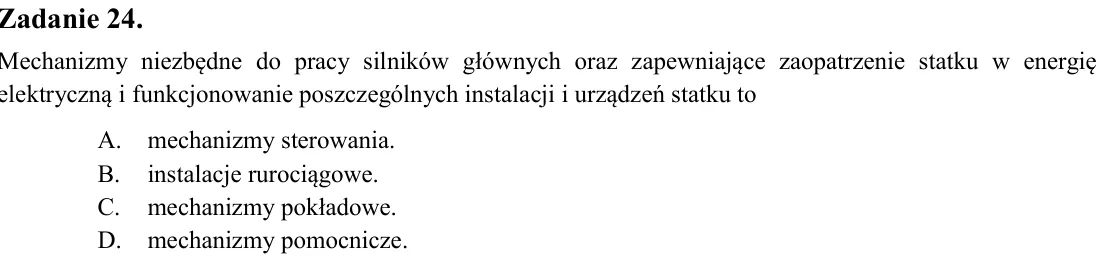

Zadanie 24. Mechanizmy niezbędne do pracy silników głównych oraz zapewniające zaopatrzenie statku w energię elektryczną i funkcjonowanie poszczególnych instalacji i urządzeń statku to A. mechanizmy sterowania. B. instala

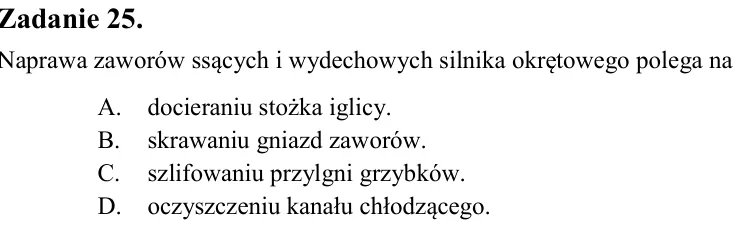

Zadanie 25. Naprawa zaworów ssących i wydechowych silnika okrętowego polega na A. docieraniu stożka iglicy. B. skrawaniu gniazd zaworów. C. szlifowaniu przylgni grzybków. D. oczyszczeniu kanału chłodzącego.

Zadanie 26. Pęknięty korpus żeliwny silnika okrętowego można naprawić poprzez A. klejenie. B. spawanie. C. lutowanie. D. zgrzewanie.

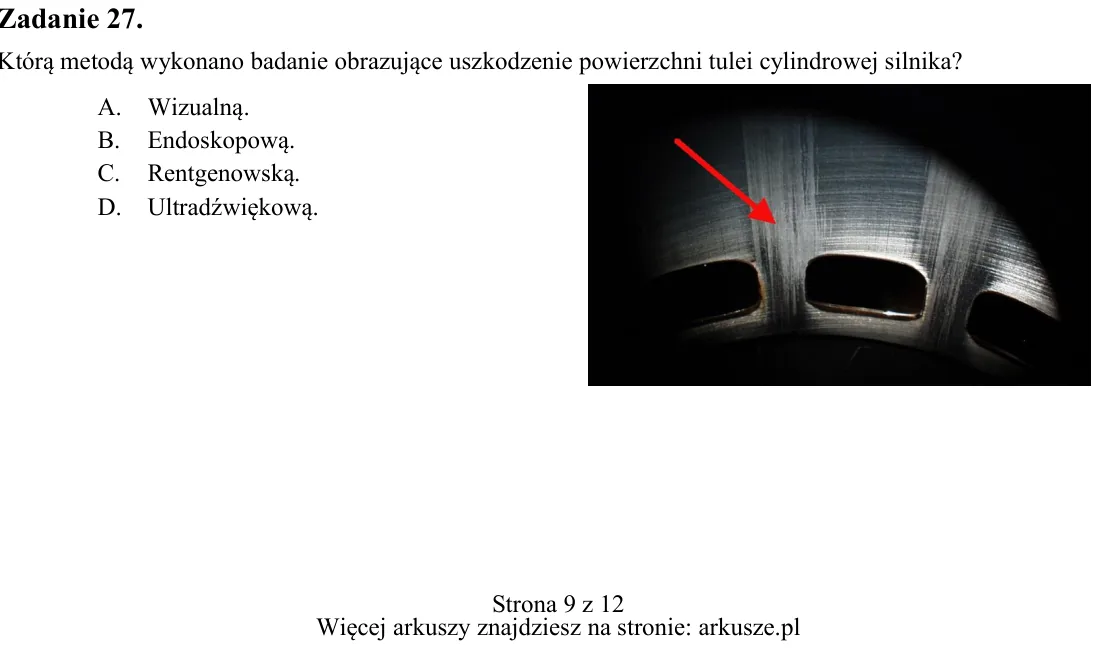

Zadanie 27. Którą metodą wykonano badanie obrazujące uszkodzenie powierzchni tulei cylindrowej silnika? A. Wizualną. B. Endoskopową. C. Rentgenowską. D. Ultradźwiękową.

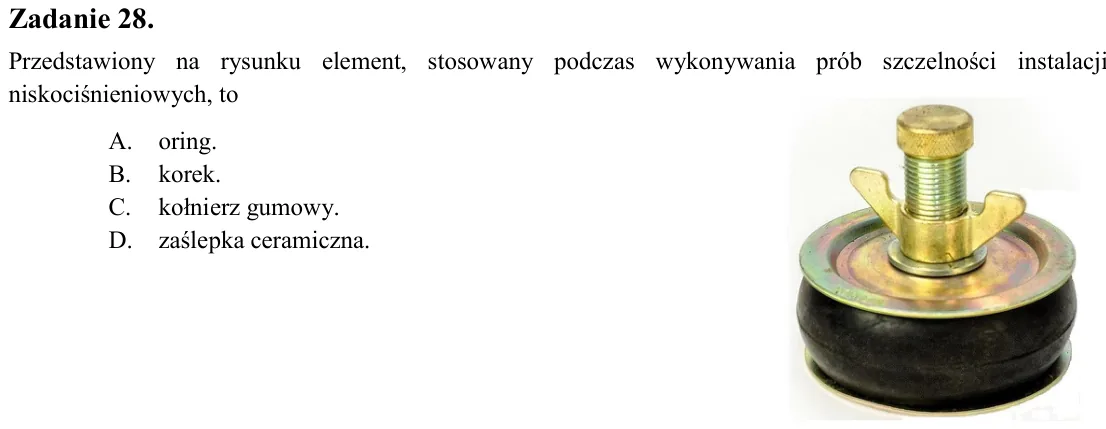

Zadanie 28. Przedstawiony na rysunku element, stosowany podczas wykonywania prób szczelności instalacji niskociśnieniowych, to A. oring. B. korek. C. kołnierz gumowy. D. zaślepka ceramiczna.

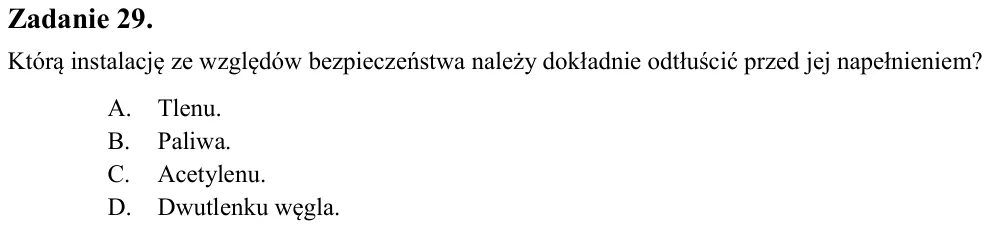

Zadanie 29. Którą instalację ze względów bezpieczeństwa należy dokładnie odtłuścić przed jej napełnieniem? A. Tlenu. B. Paliwa. C. Acetylenu. D. Dwutlenku węgla.

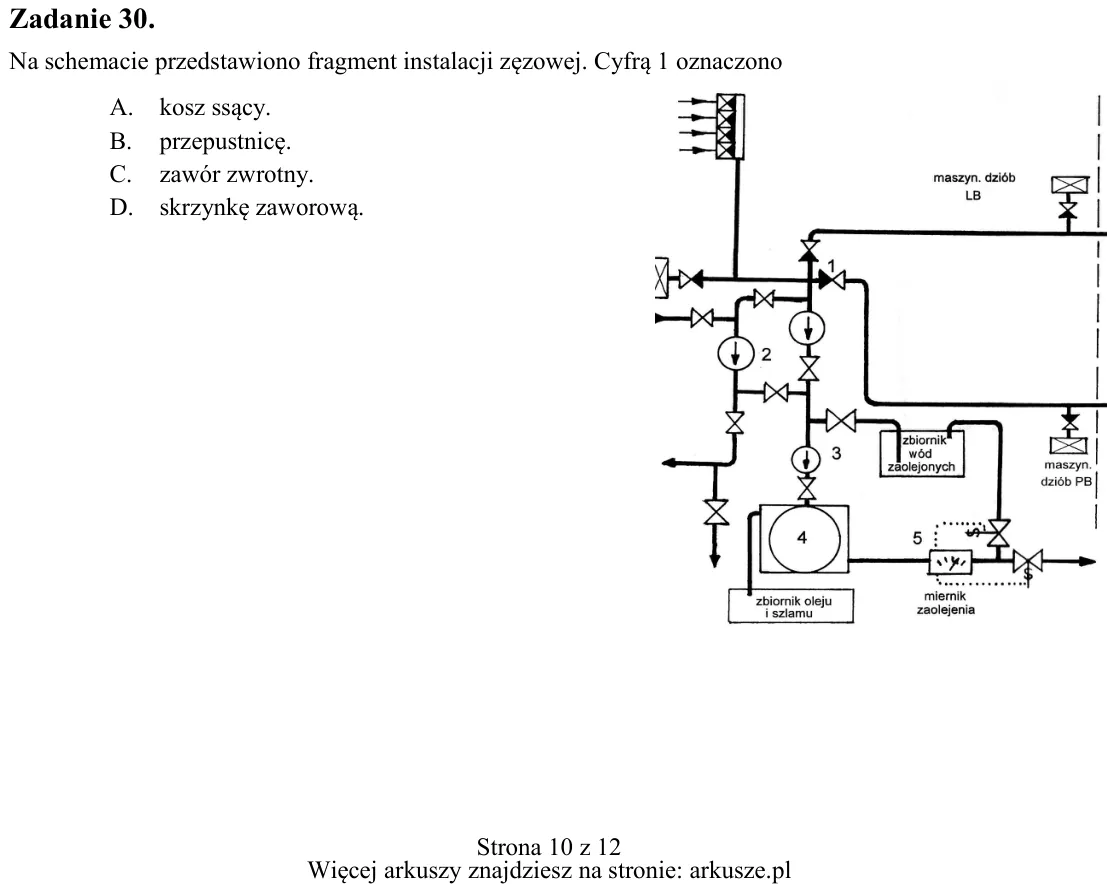

Zadanie 30. Na schemacie przedstawiono fragment instalacji zęzowej. Cyfrą 1 oznaczono A. kosz ssący. B. przepustnicę. C. zawór zwrotny. D. skrzynkę zaworową.

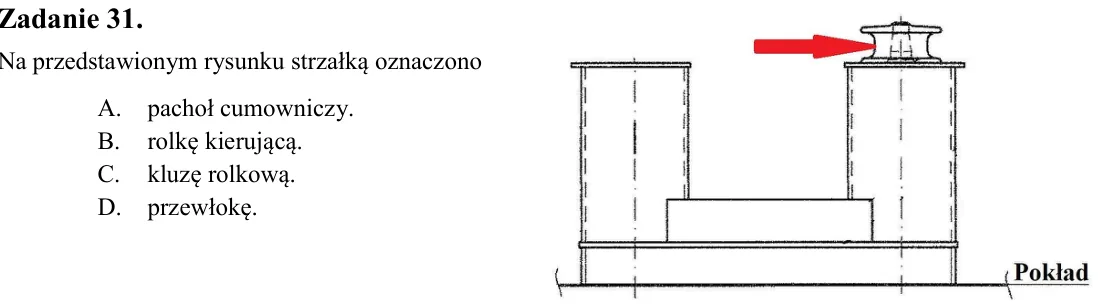

Zadanie 31. Na przedstawionym rysunku strzałką oznaczono A. pachoł cumowniczy. B. rolkę kierującą. C. kluzę rolkową. D. przewłokę.

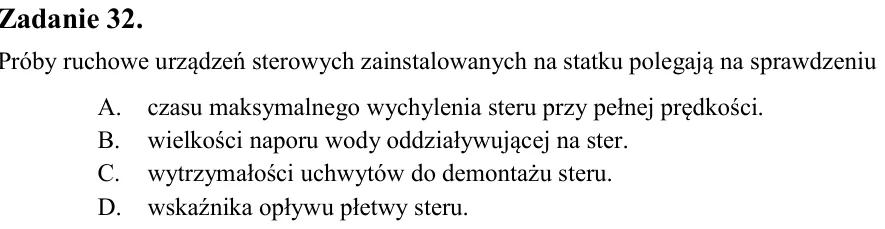

Zadanie 32. Próby ruchowe urządzeń sterowych zainstalowanych na statku polegają na sprawdzeniu A. czasu maksymalnego wychylenia steru przy pełnej prędkości. B. wielkości naporu wody oddziaływującej na ster. C. wytrzymało

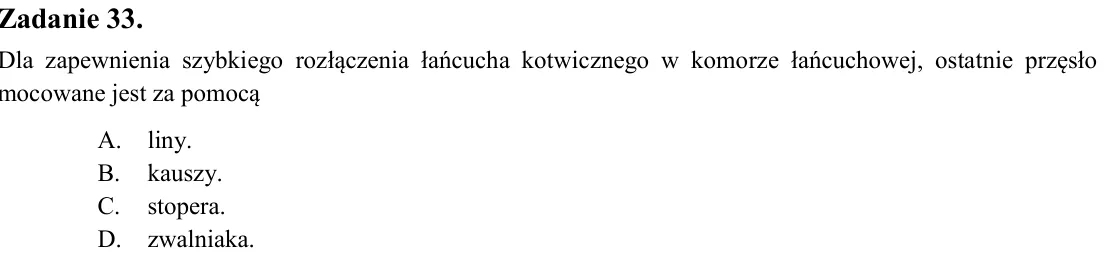

Zadanie 33. Dla zapewnienia szybkiego rozłączenia łańcucha kotwicznego w komorze łańcuchowej, ostatnie przęsło mocowane jest za pomocą A. liny. B. kauszy. C. stopera. D. zwalniaka.

Zadanie 34. Jaka jest długość kotwicznego przęsła pośredniego? A. 10÷20,5 m B. 25÷27,5 m C. 28,5÷35 m D. 35÷39,5 m

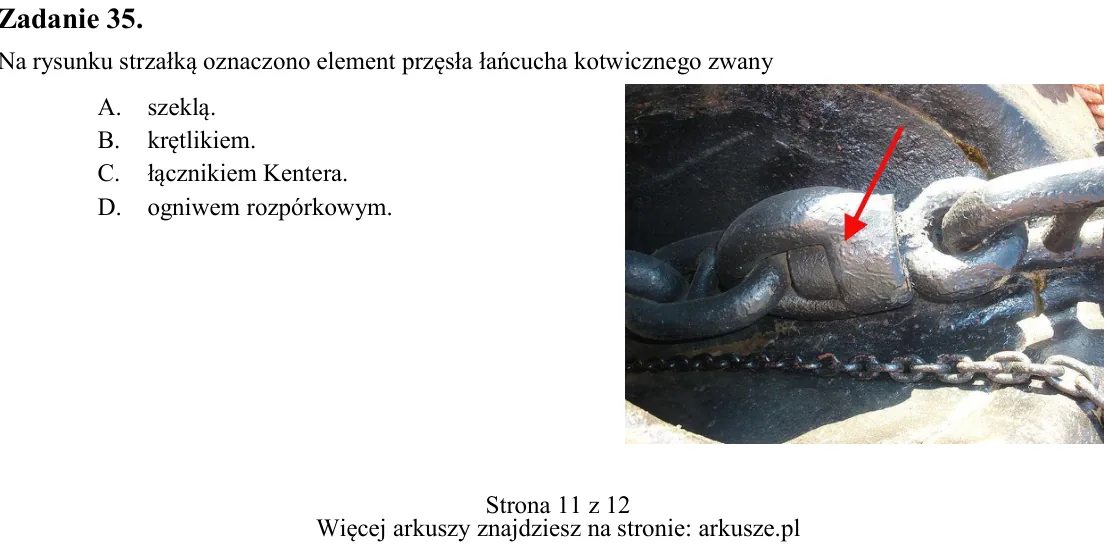

Zadanie 35. Na rysunku strzałką oznaczono element przęsła łańcucha kotwicznego zwany A. szeklą. B. krętlikiem. C. łącznikiem Kentera. D. ogniwem rozpórkowym.

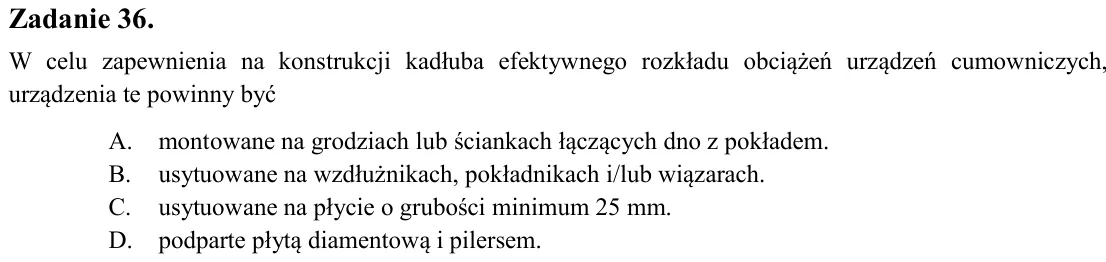

Zadanie 36. W celu zapewnienia na konstrukcji kadłuba efektywnego rozkładu obciążeń urządzeń cumowniczych, urządzenia te powinny być A. montowane na grodziach lub ściankach łączących dno z pokładem. B. usytuowane na wzdł

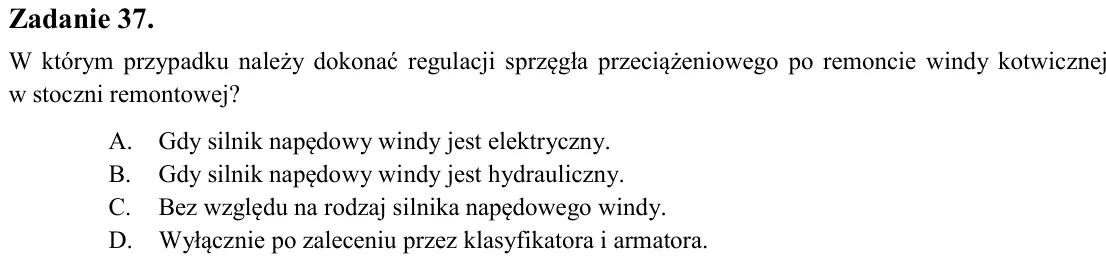

Zadanie 37. W którym przypadku należy dokonać regulacji sprzęgła przeciążeniowego po remoncie windy kotwicznej w stoczni remontowej? A. Gdy silnik napędowy windy jest elektryczny. B. Gdy silnik napędowy windy jest hydrau

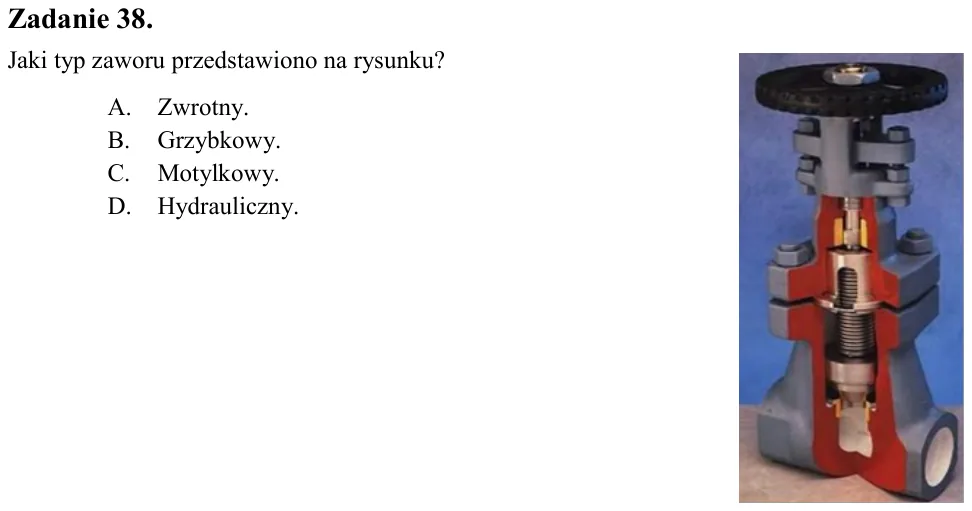

Zadanie 38. Jaki typ zaworu przedstawiono na rysunku? A. Zwrotny. B. Grzybkowy. C. Motylkowy. D. Hydrauliczny.

Zadanie 39. Próby urządzeń cumowniczych przeprowadza się A. wyłącznie na uwięzi. B. na uwięzi i w morzu. C. dwa razy w roku. D. raz w roku.

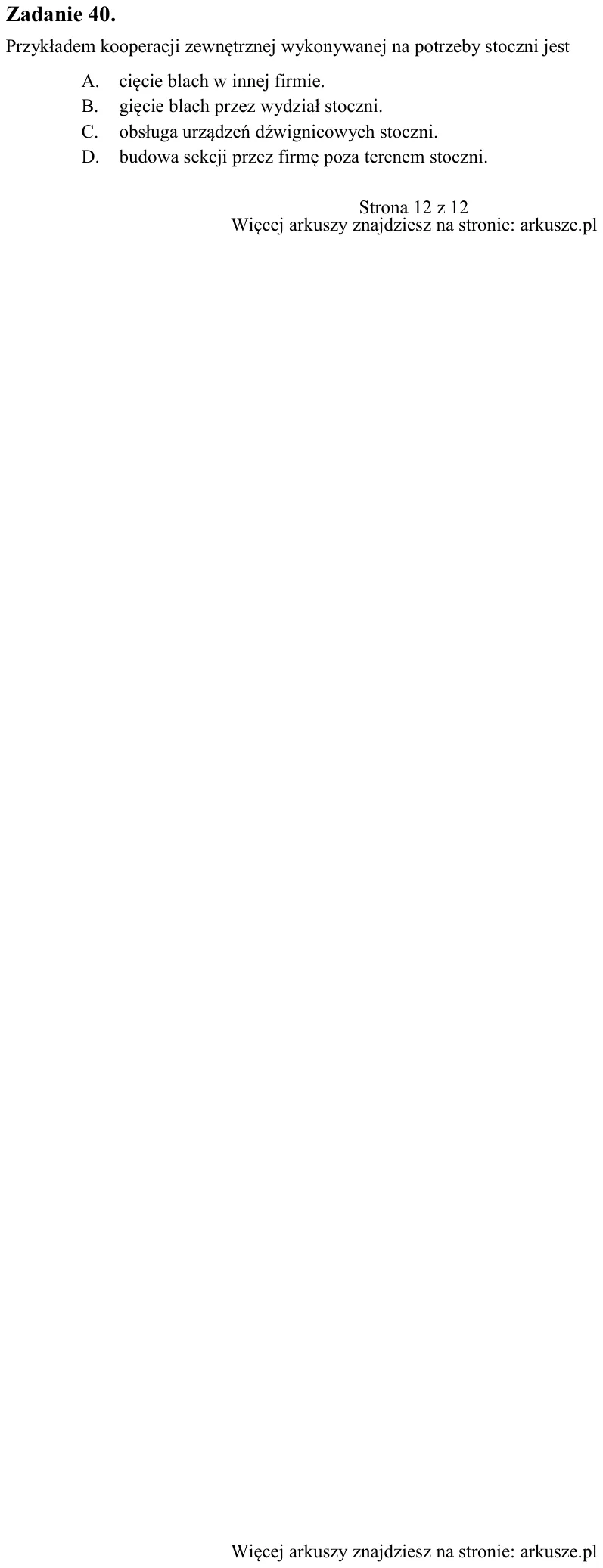

Zadanie 40. Przykładem kooperacji zewnętrznej wykonywanej na potrzeby stoczni jest A. cięcie blach w innej firmie. B. gięcie blach przez wydział stoczni. C. obsługa urządzeń dźwignicowych stoczni. D. budowa sekcji przez
