M34 · Egzamin zawodowy · czerwiec 2017

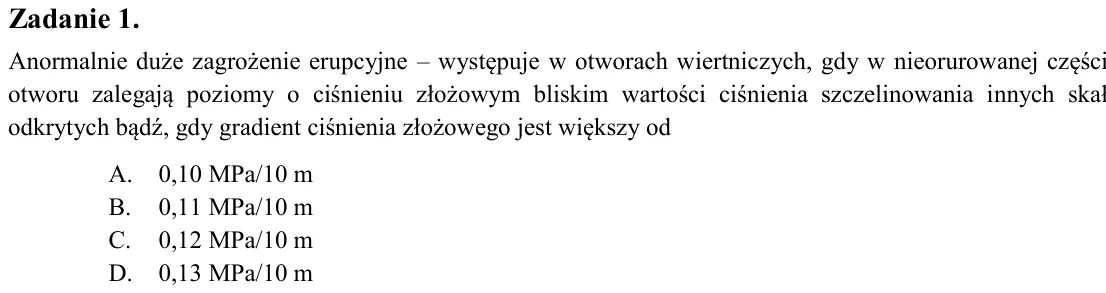

Zadanie 1. Anormalnie duże zagrożenie erupcyjne - występuje w otworach wiertniczych, gdy w nieorurowanej części otworu zalegają poziomy o ciśnieniu złożowym bliskim wartości ciśnienia szczelinowania innych skał odkrytych

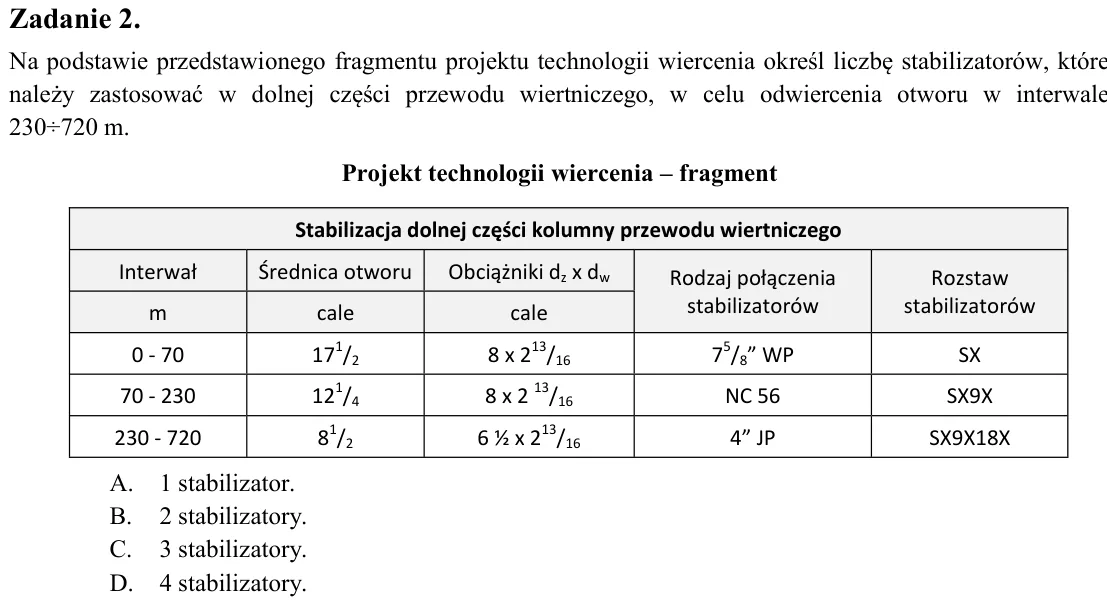

Zadanie 2. Na podstawie przedstawionego fragmentu projektu technologii wiercenia określ liczbę stabilizatorów, które należy zastosować w dolnej części przewodu wiertniczego, w celu odwiercenia otworu w interwale 230÷720

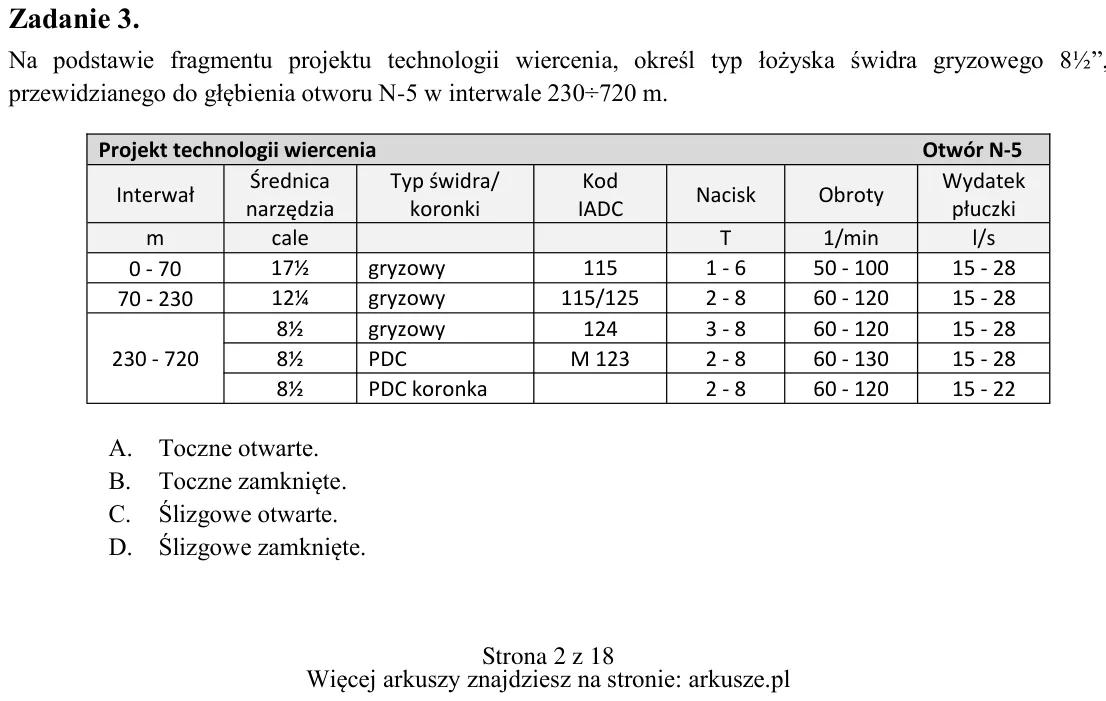

Zadanie 3. Na podstawie fragmentu projektu technologii wiercenia, określ typ łożyska świdra gryzowego 8½”, przewidzianego do głębienia otworu N-5 w interwale 230÷720 m. A. Toczne otwarte. B. Toczne zamknięte. C. Ślizgowe

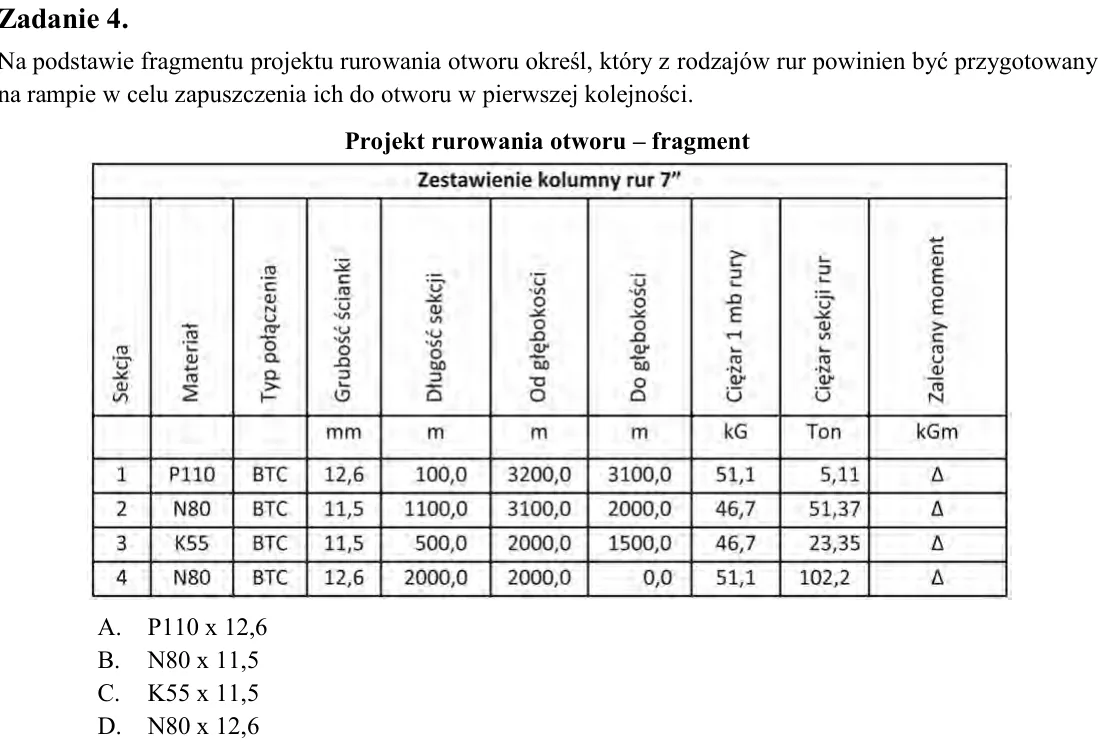

Zadanie 4. Na podstawie fragmentu projektu rurowania otworu określ, który z rodzajów rur powinien być przygotowany na rampie w celu zapuszczenia ich do otworu w pierwszej kolejności. Projekt rurowania otworu - fragment A

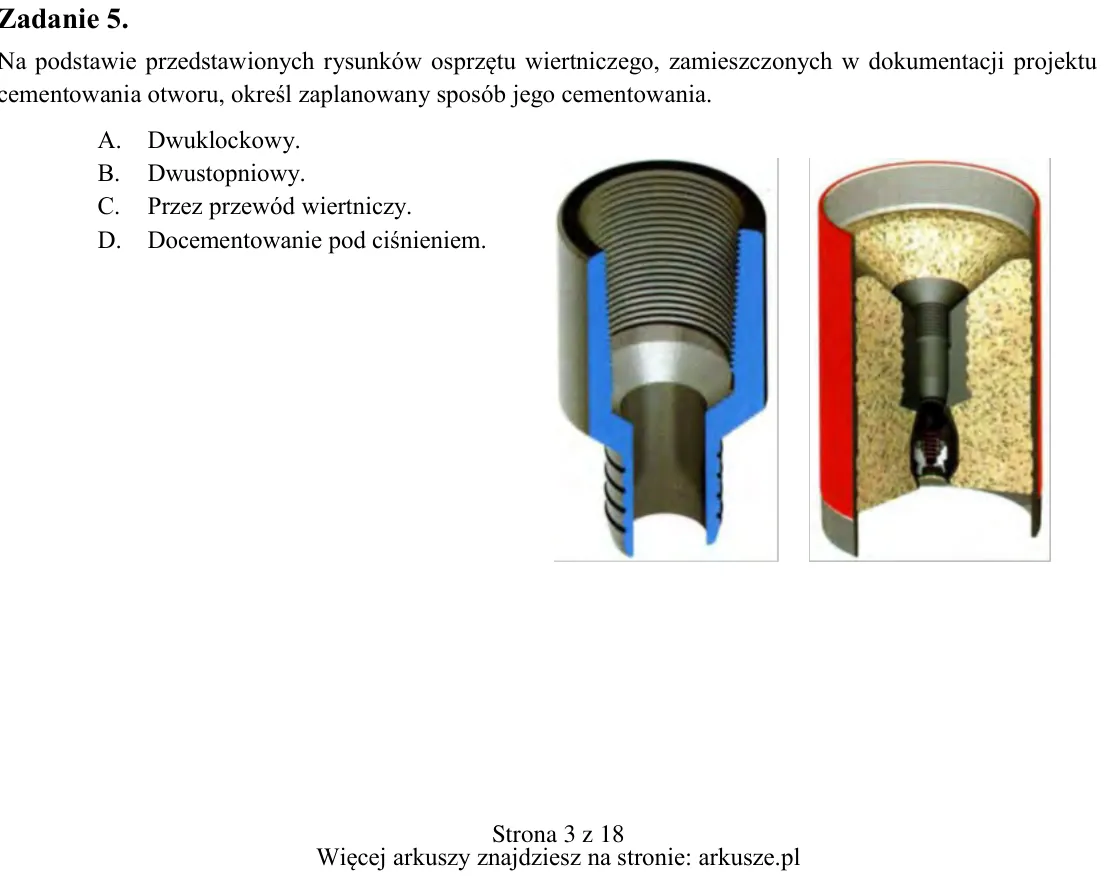

Zadanie 5. Na podstawie przedstawionych rysunków osprzętu wiertniczego, zamieszczonych w dokumentacji projektu cementowania otworu, określ zaplanowany sposób jego cementowania. A. Dwuklockowy. B. Dwustopniowy. C. Przez p

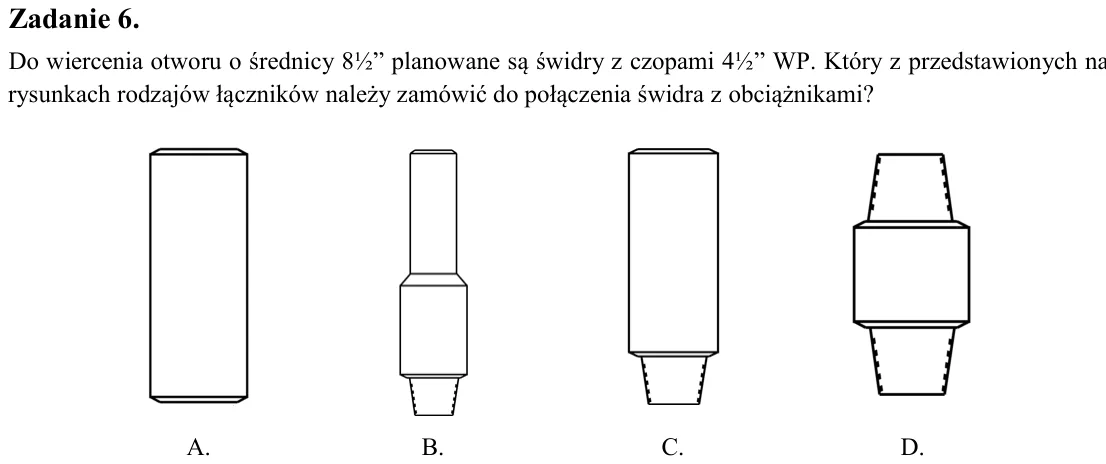

Zadanie 6. Do wiercenia otworu o średnicy 8½” planowane są świdry z czopami 4½” WP. Który z przedstawionych na rysunkach rodzajów łączników należy zamówić do połączenia świdra z obciążnikami?

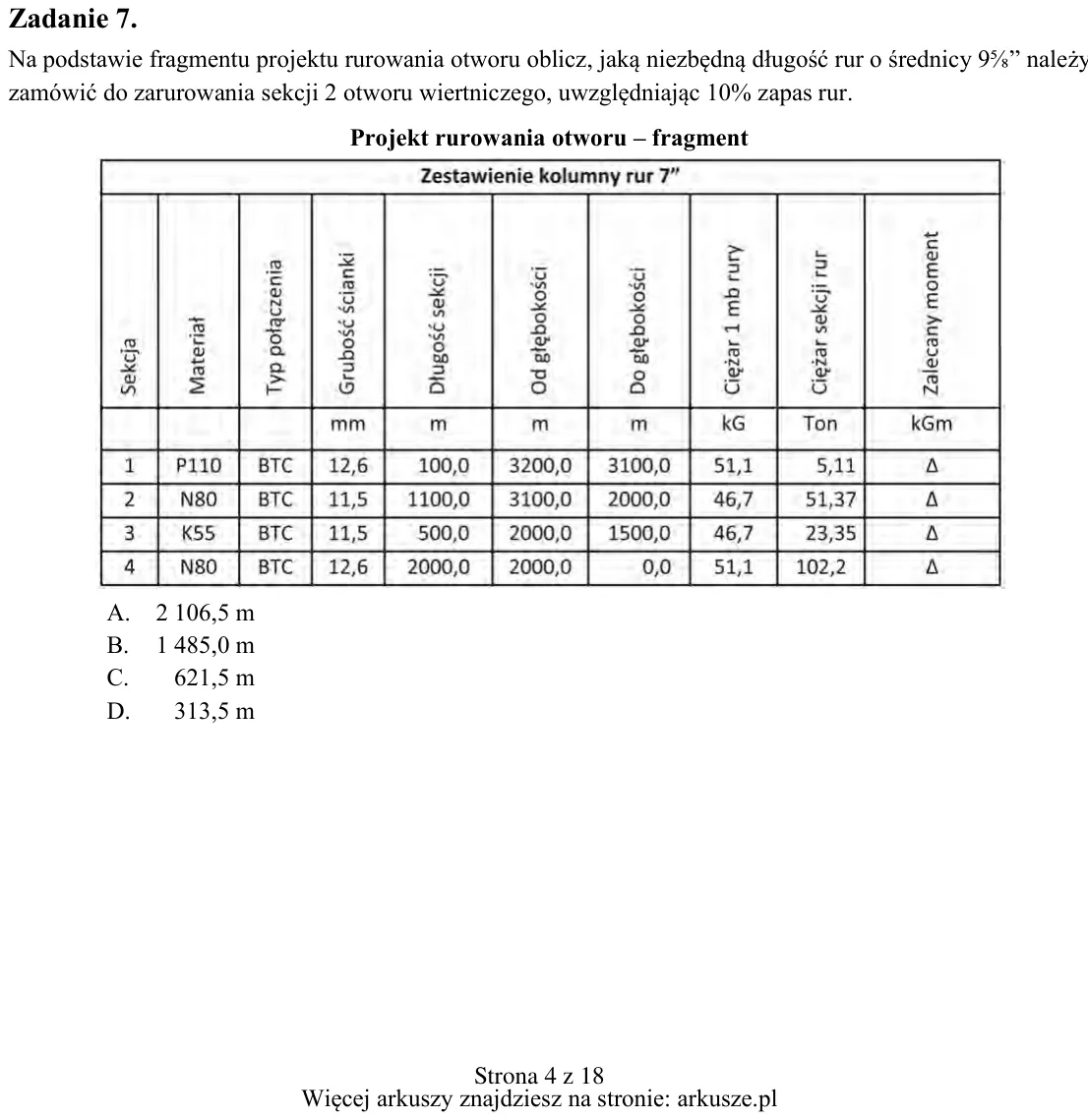

Zadanie 7. Na podstawie fragmentu projektu rurowania otworu oblicz, jaką niezbędną długość rur o średnicy 9⅝” należy zamówić do zarurowania sekcji 2 otworu wiertniczego, uwzględniając 10% zapas rur. Projekt rurowania otw

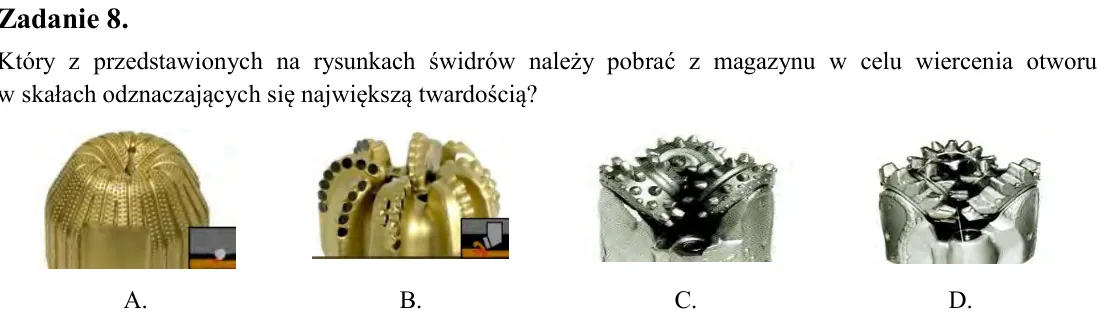

Zadanie 8. Który z przedstawionych na rysunkach świdrów należy pobrać z magazynu w celu wiercenia otworu w skałach odznaczających się największą twardością?

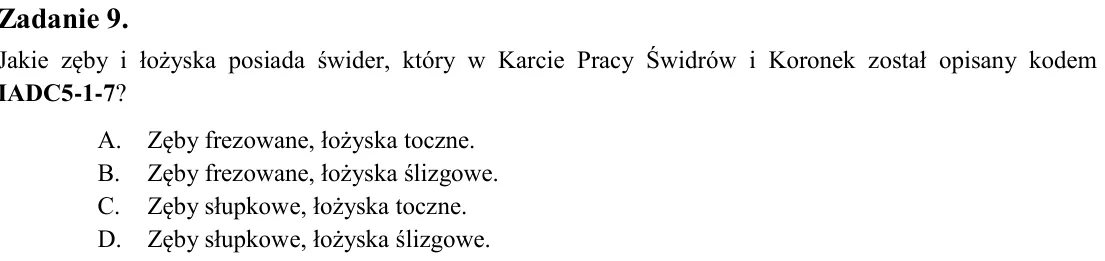

Zadanie 9. Jakie zęby i łożyska posiada świder, który w Karcie Pracy Świdrów i Koronek został opisany kodem IADC5-1-7? A. Zęby frezowane, łożyska toczne. B. Zęby frezowane, łożyska ślizgowe. C. Zęby słupkowe, łożyska toc

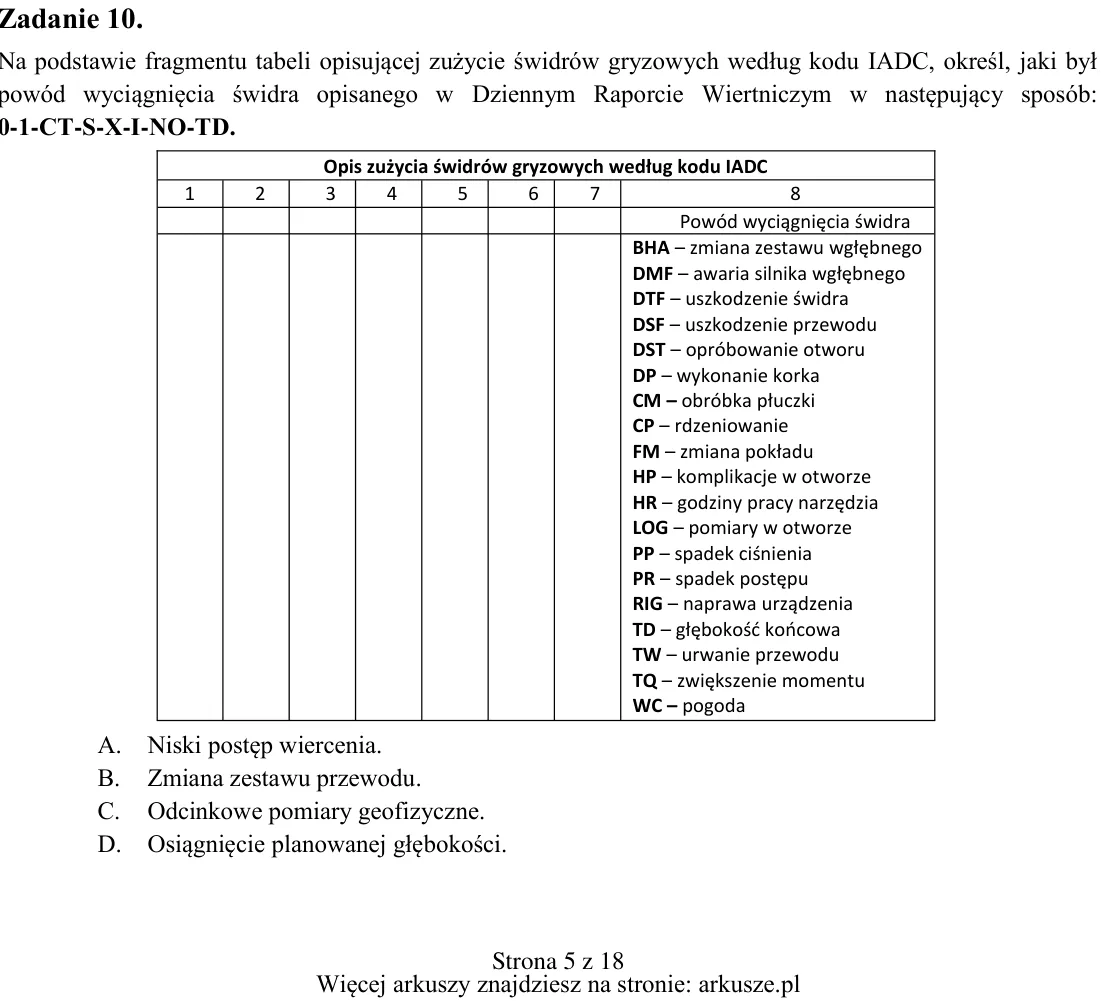

Zadanie 10. Na podstawie fragmentu tabeli opisującej zużycie świdrów gryzowych według kodu IADC, określ, jaki był powód wyciągnięcia świdra opisanego w Dziennym Raporcie Wiertniczym w następujący sposób: 0-1-CT-S-X-I-NO-

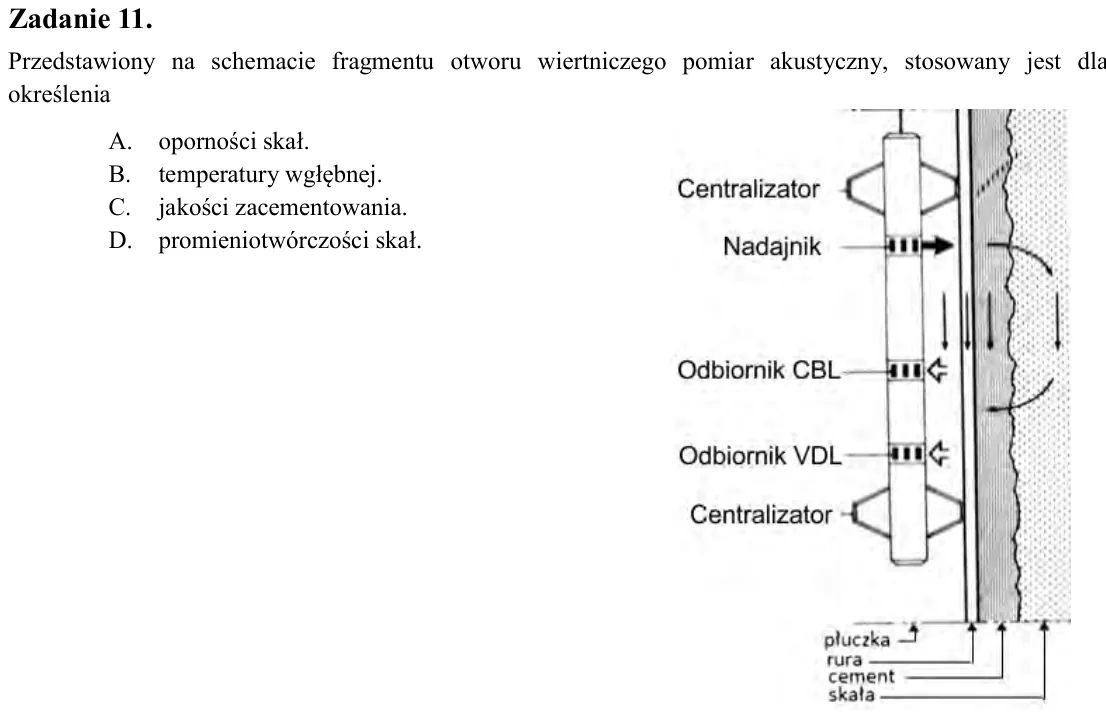

Zadanie 11. Przedstawiony na schemacie fragmentu otworu wiertniczego pomiar akustyczny, stosowany jest dla określenia A. oporności skał. B. temperatury wgłębnej. C. jakości zacementowania. D. promieniotwórczości skał.

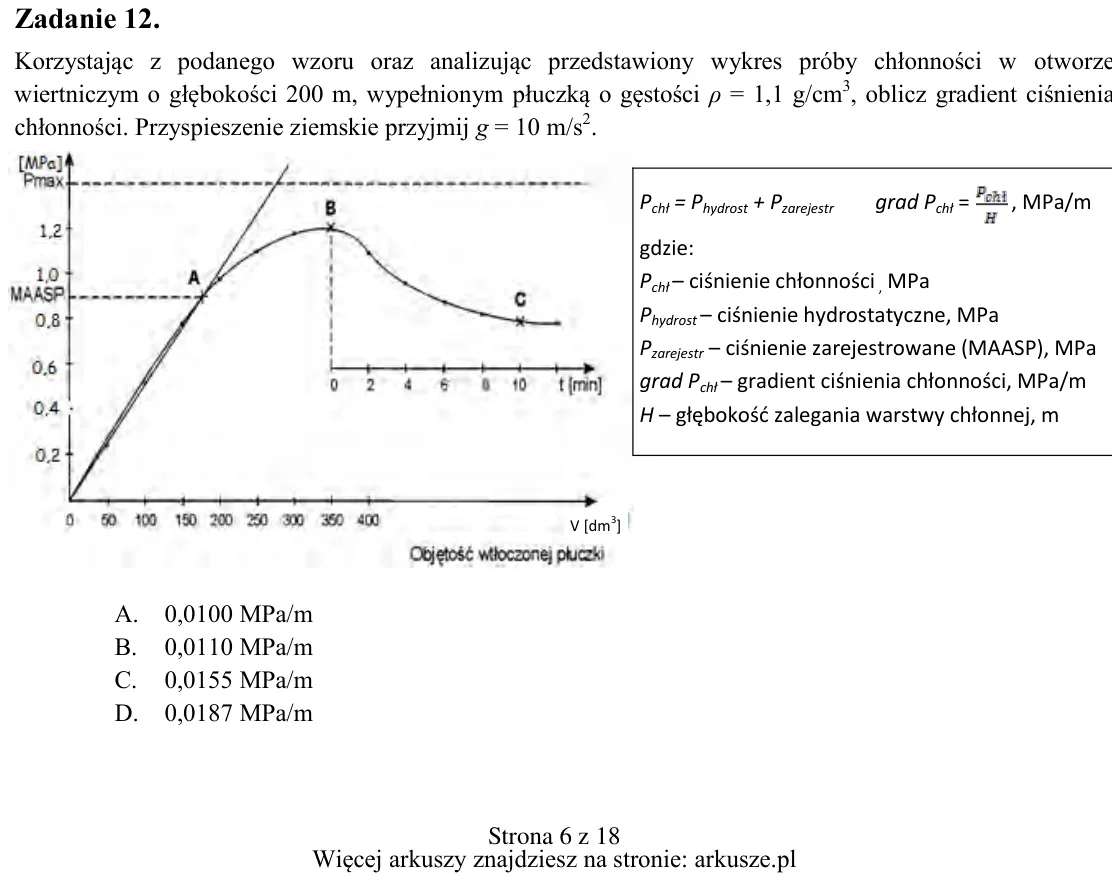

Zadanie 12. Korzystając z podanego wzoru oraz analizując przedstawiony wykres próby chłonności w otworze wiertniczym o głębokości 200 m, wypełnionym płuczką o gęstości ρ = 1,1 g/cm3, oblicz gradient ciśnienia chłonności.

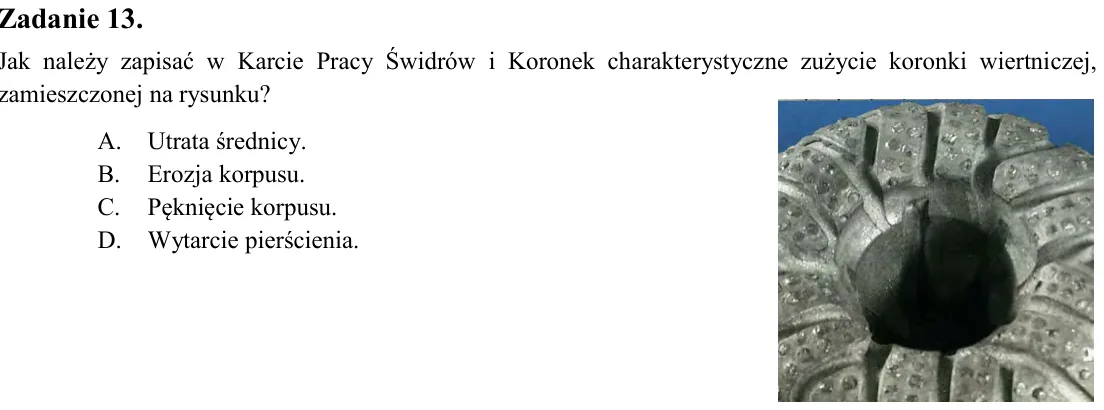

Zadanie 13. Jak należy zapisać w Karcie Pracy Świdrów i Koronek charakterystyczne zużycie koronki wiertniczej, zamieszczonej na rysunku? A. Utrata średnicy. B. Erozja korpusu. C. Pęknięcie korpusu. D. Wytarcie pierścieni

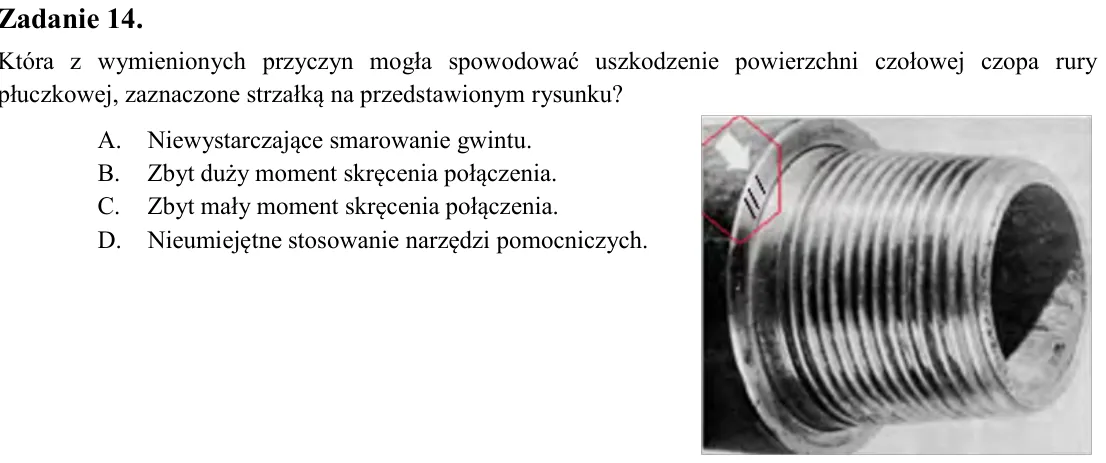

Zadanie 14. Która z wymienionych przyczyn mogła spowodować uszkodzenie powierzchni czołowej czopa rury płuczkowej, zaznaczone strzałką na przedstawionym rysunku? A. Niewystarczające smarowanie gwintu. B. Zbyt duży moment

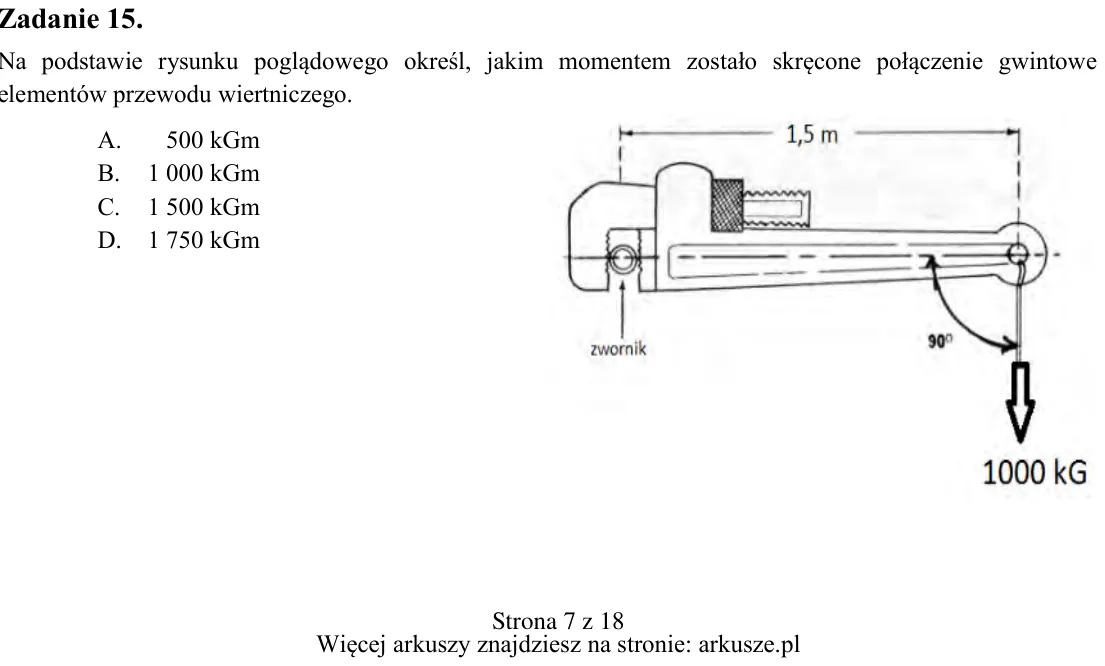

Zadanie 15. Na podstawie rysunku poglądowego określ, jakim momentem zostało skręcone połączenie gwintowe elementów przewodu wiertniczego. A. 500 kGm B. 1 000 kGm C. 1 500 kGm D. 1 750 kGm

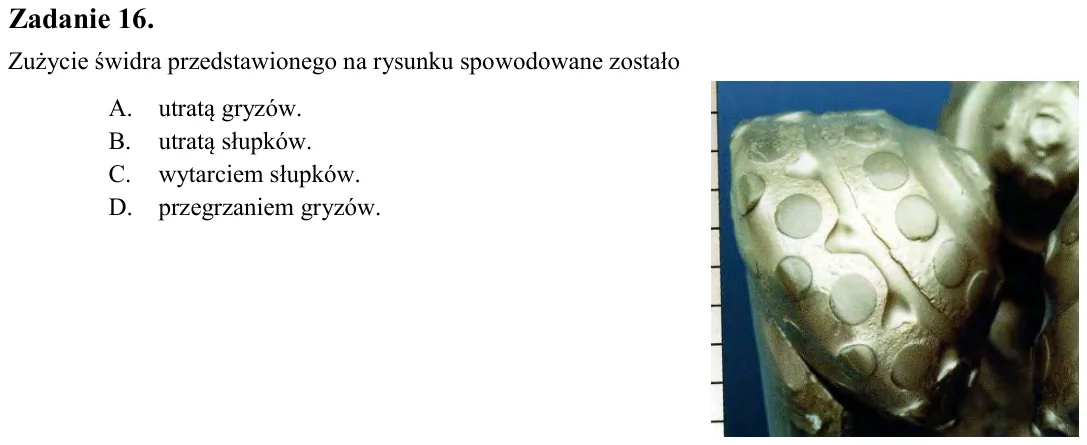

Zadanie 16. Zużycie świdra przedstawionego na rysunku spowodowane zostało A. utratą gryzów. B. utratą słupków. C. wytarciem słupków. D. przegrzaniem gryzów.

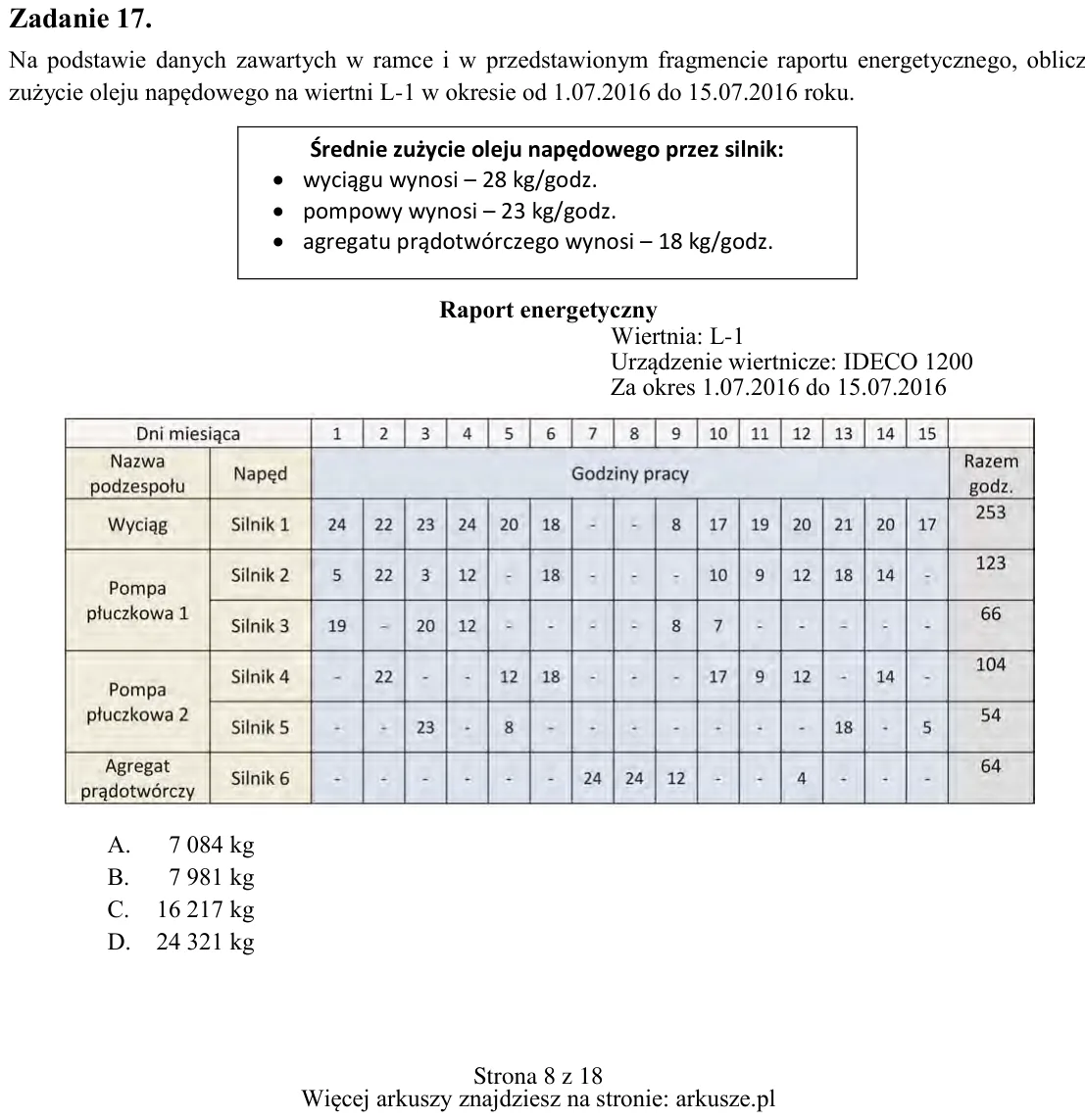

Zadanie 17. Na podstawie danych zawartych w ramce i w przedstawionym fragmencie raportu energetycznego, oblicz zużycie oleju napędowego na wiertni L-1 w okresie od 1.07.2016 do 15.07.2016 roku. Raport energetyczny Wiertn

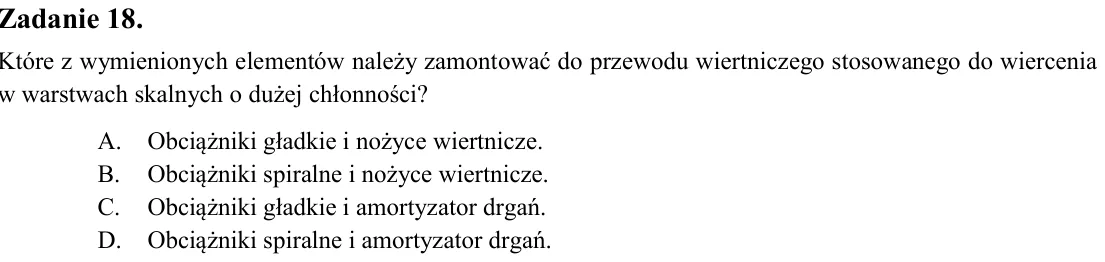

Zadanie 18. Które z wymienionych elementów należy zamontować do przewodu wiertniczego stosowanego do wiercenia w warstwach skalnych o dużej chłonności? A. Obciążniki gładkie i nożyce wiertnicze. B. Obciążniki spiralne i

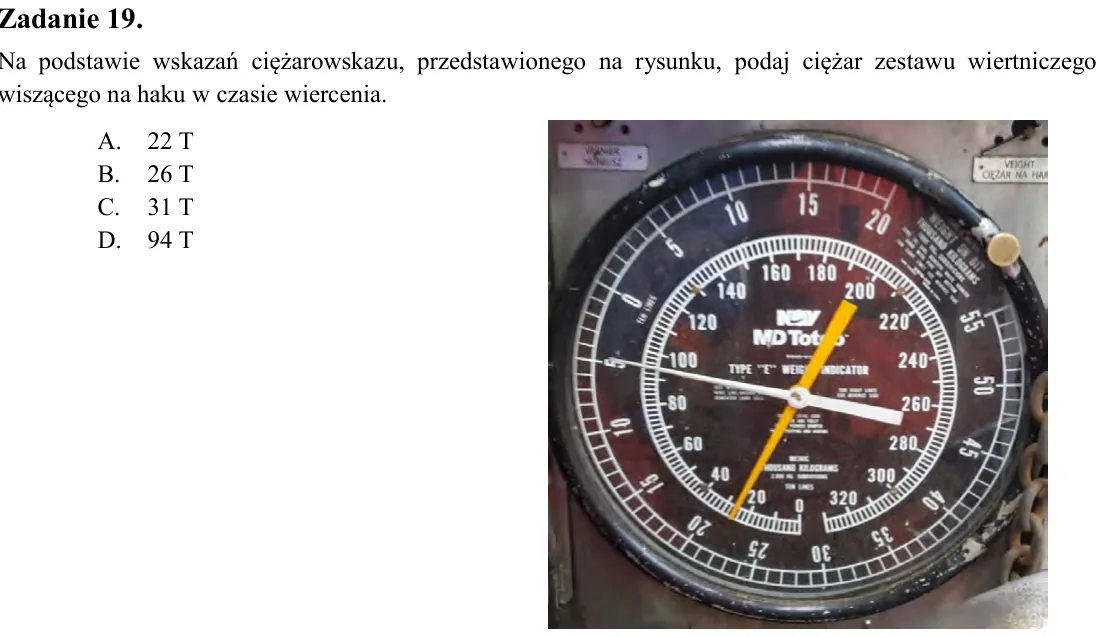

Zadanie 19. Na podstawie wskazań ciężarowskazu, przedstawionego na rysunku, podaj ciężar zestawu wiertniczego wiszącego na haku w czasie wiercenia. A. 22 T B. 26 T C. 31 T D. 94 T

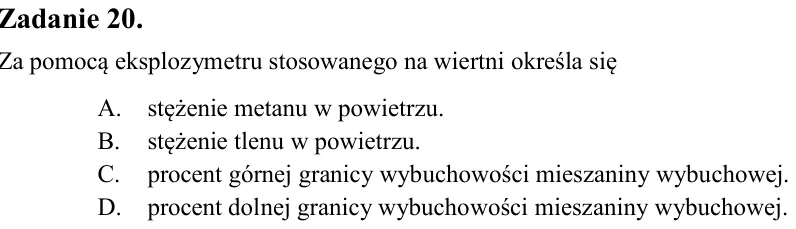

Zadanie 20. Za pomocą eksplozymetru stosowanego na wiertni określa się A. stężenie metanu w powietrzu. B. stężenie tlenu w powietrzu. C. procent górnej granicy wybuchowości mieszaniny wybuchowej. D. procent dolnej granic

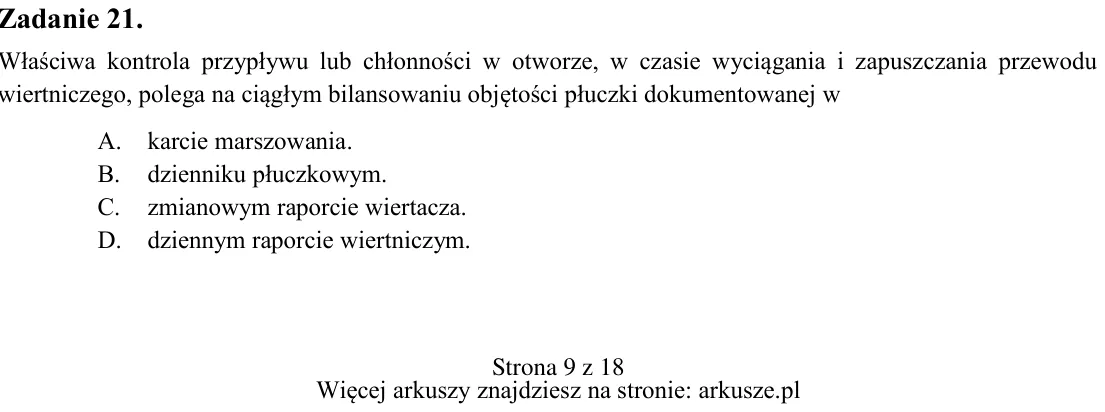

Zadanie 21. Właściwa kontrola przypływu lub chłonności w otworze, w czasie wyciągania i zapuszczania przewodu wiertniczego, polega na ciągłym bilansowaniu objętości płuczki dokumentowanej w A. karcie marszowania. B. dzie

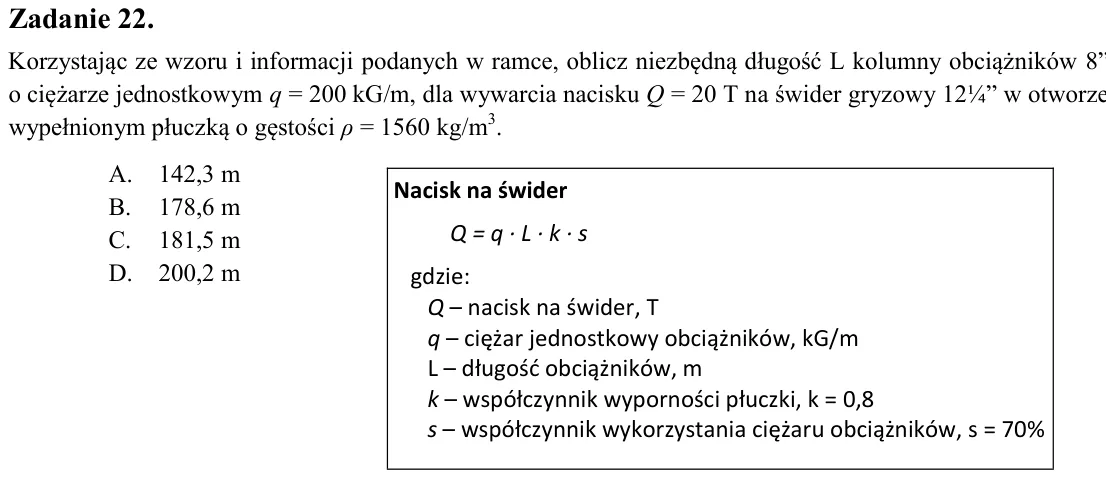

Zadanie 22. Korzystając ze wzoru i informacji podanych w ramce, oblicz niezbędną długość L kolumny obciążników 8” o ciężarze jednostkowym q = 200 kG/m, dla wywarcia nacisku Q = 20 T na świder gryzowy 12¼” w otworze wypeł

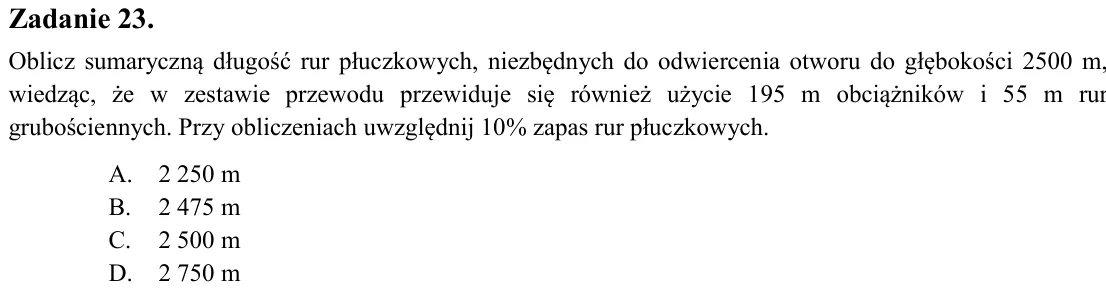

Zadanie 23. Oblicz sumaryczną długość rur płuczkowych, niezbędnych do odwiercenia otworu do głębokości 2500 m, wiedząc, że w zestawie przewodu przewiduje się również użycie 195 m obciążników i 55 m rur grubościennych. Pr

Zadanie 24. Na podstawie wzoru podanego w ramce oblicz, ile wynosi wartość współczynnika wyporności płuczki wiertniczej. A. 0,80 B. 0,82 C. 0,85 D. 0,87 Nacisk na świder Q = q · L · k · s gdzie: Q - nacisk na świder, T q

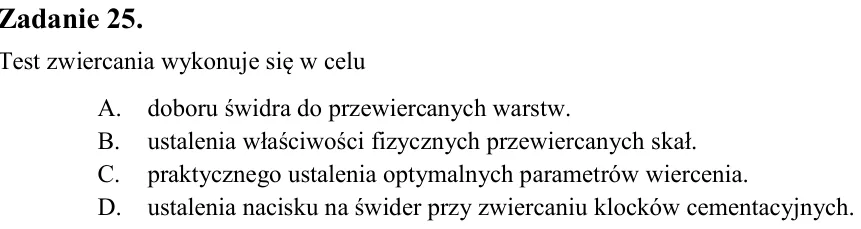

Zadanie 25. Test zwiercania wykonuje się w celu A. doboru świdra do przewiercanych warstw. B. ustalenia właściwości fizycznych przewiercanych skał. C. praktycznego ustalenia optymalnych parametrów wiercenia. D. ustalenia

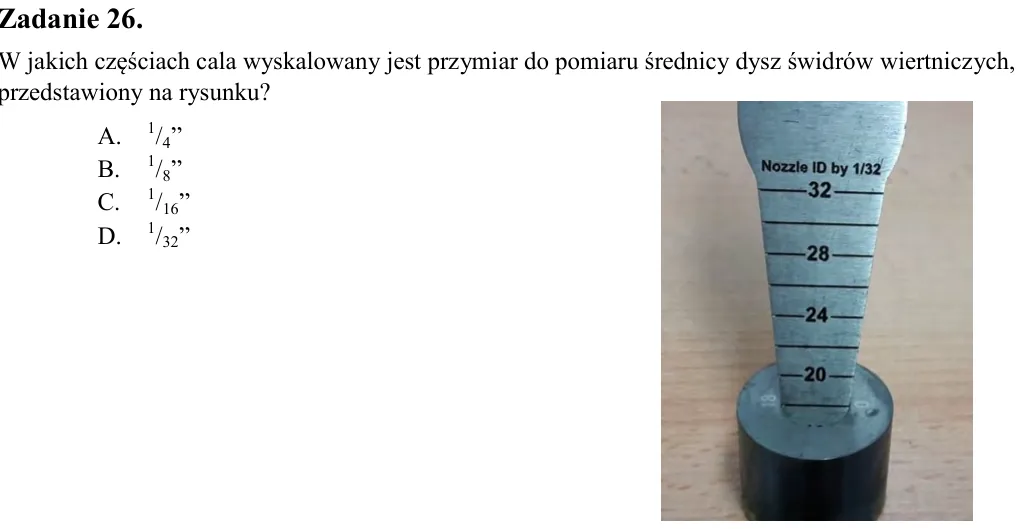

Zadanie 26. W jakich częściach cala wyskalowany jest przymiar do pomiaru średnicy dysz świdrów wiertniczych, przedstawiony na rysunku? A. 1/4” B. 1/8” C. 1/16” D. 1/32”

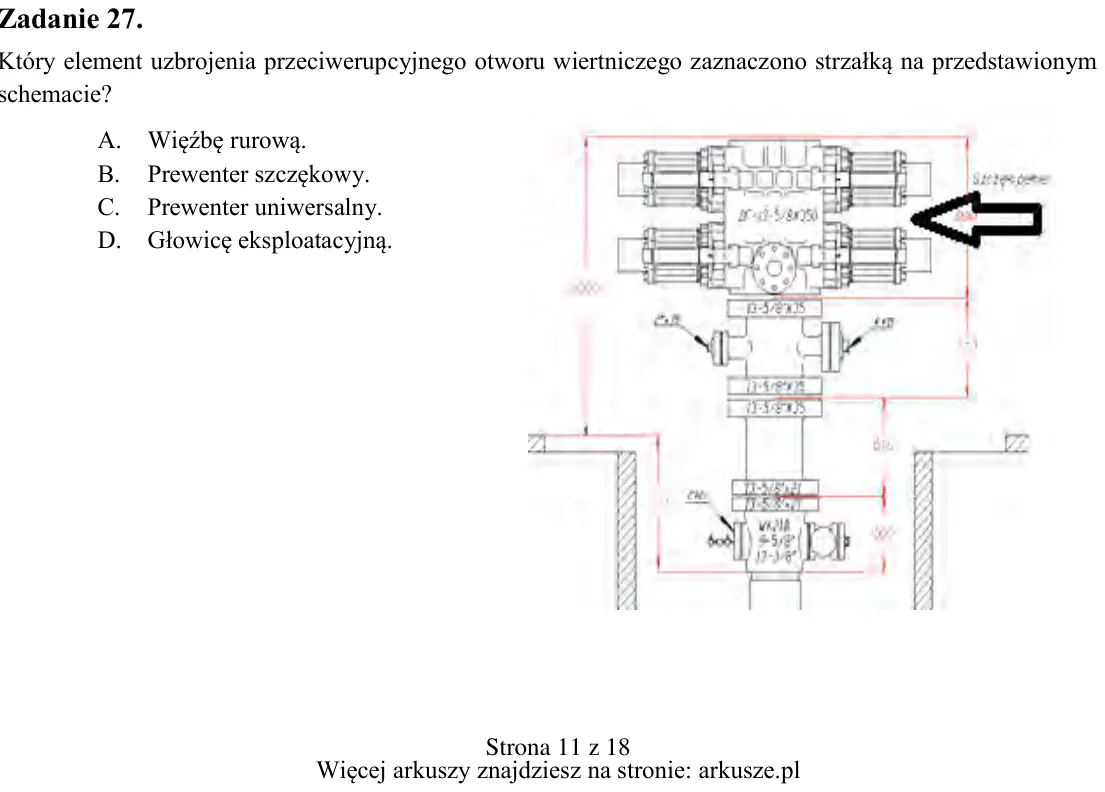

Zadanie 27. Który element uzbrojenia przeciwerupcyjnego otworu wiertniczego zaznaczono strzałką na przedstawionym schemacie? A. Więźbę rurową. B. Prewenter szczękowy. C. Prewenter uniwersalny. D. Głowicę eksploatacyjną.

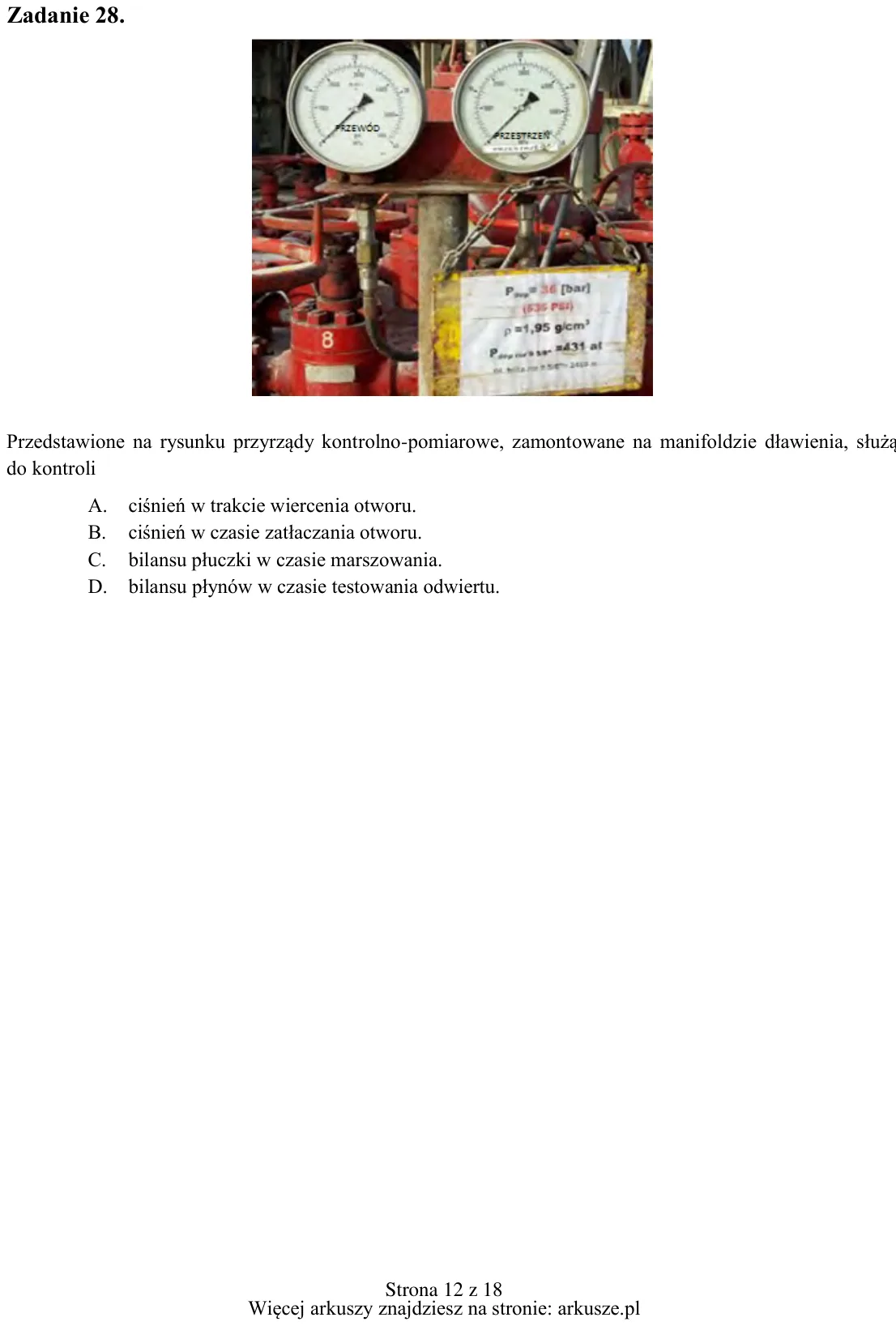

Zadanie 28. Przedstawione na rysunku przyrządy kontrolno-pomiarowe, zamontowane na manifoldzie dławienia, służą do kontroli A. ciśnień w trakcie wiercenia otworu. B. ciśnień w czasie zatłaczania otworu. C. bilansu płuczk

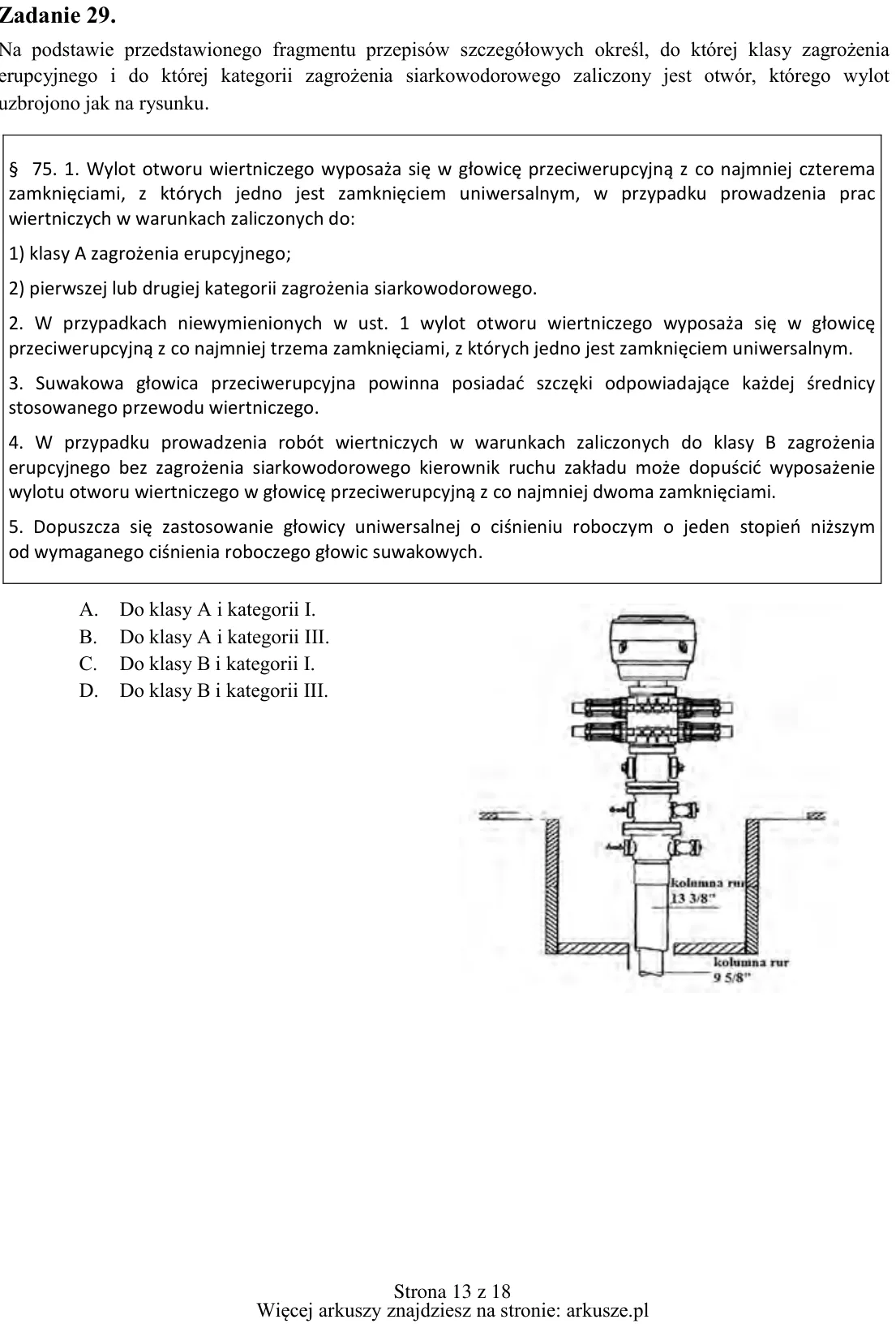

Zadanie 29. Na podstawie przedstawionego fragmentu przepisów szczegółowych określ, do której klasy zagrożenia erupcyjnego i do której kategorii zagrożenia siarkowodorowego zaliczony jest otwór, którego wylot uzbrojono ja

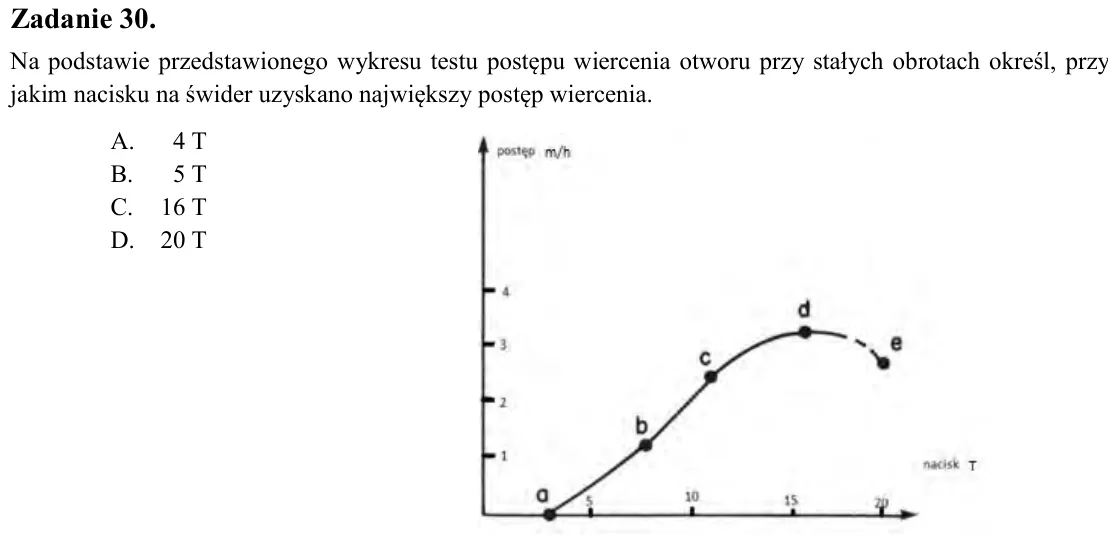

Zadanie 30. Na podstawie przedstawionego wykresu testu postępu wiercenia otworu przy stałych obrotach określ, przy jakim nacisku na świder uzyskano największy postęp wiercenia. A. 4 T B. 5 T C. 16 T D. 20 T

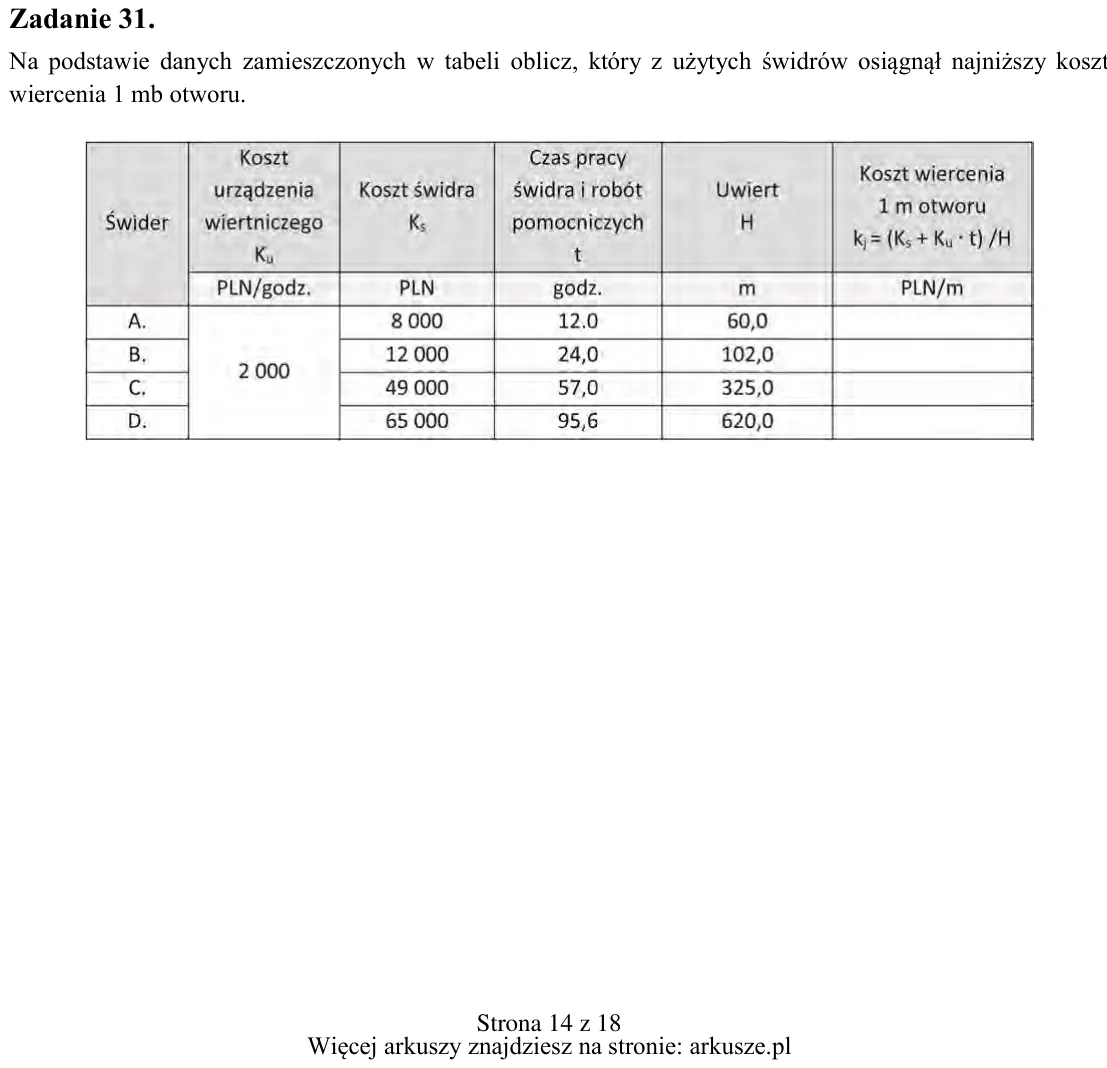

Zadanie 31. Na podstawie danych zamieszczonych w tabeli oblicz, który z użytych świdrów osiągnął najniższy koszt wiercenia 1 mb otworu.

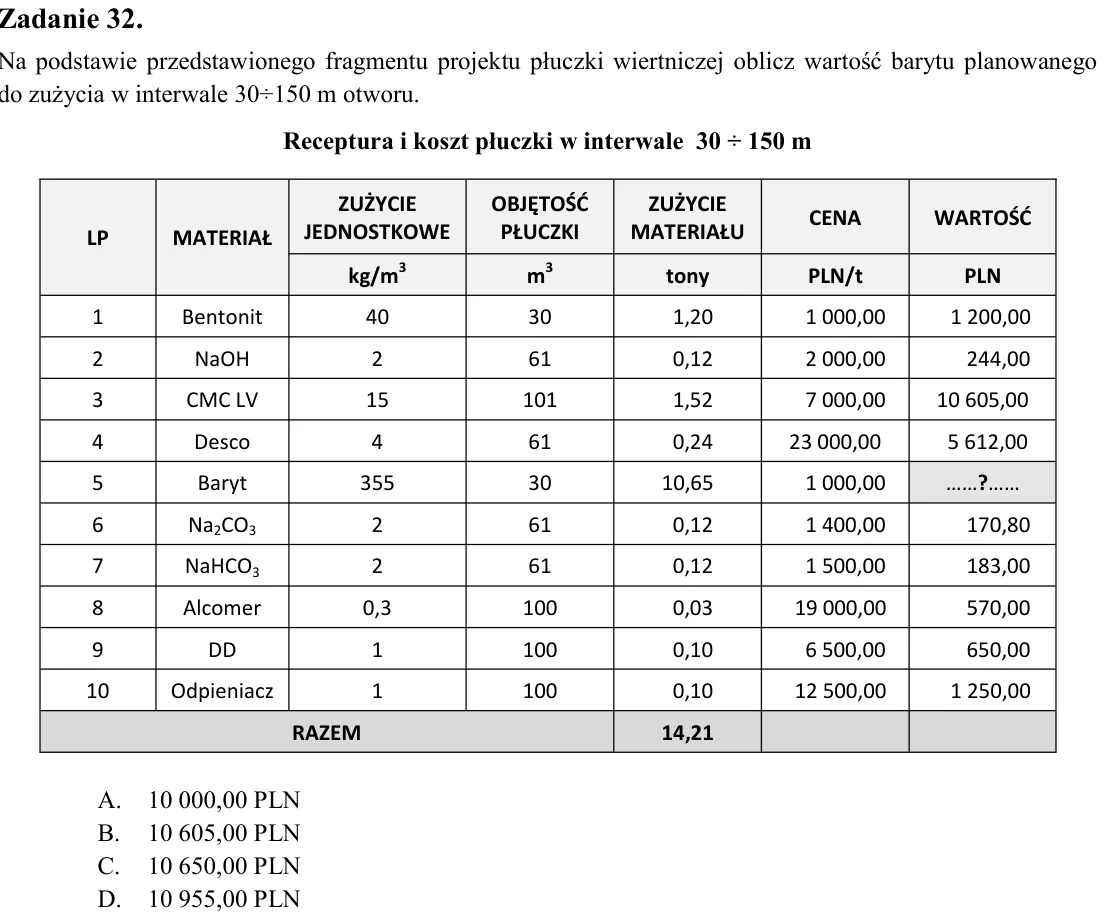

Zadanie 32. Na podstawie przedstawionego fragmentu projektu płuczki wiertniczej oblicz wartość barytu planowanego do zużycia w interwale 30÷150 m otworu. Receptura i koszt płuczki w interwale 30 ÷ 150 m A. 10 000,00 PLN

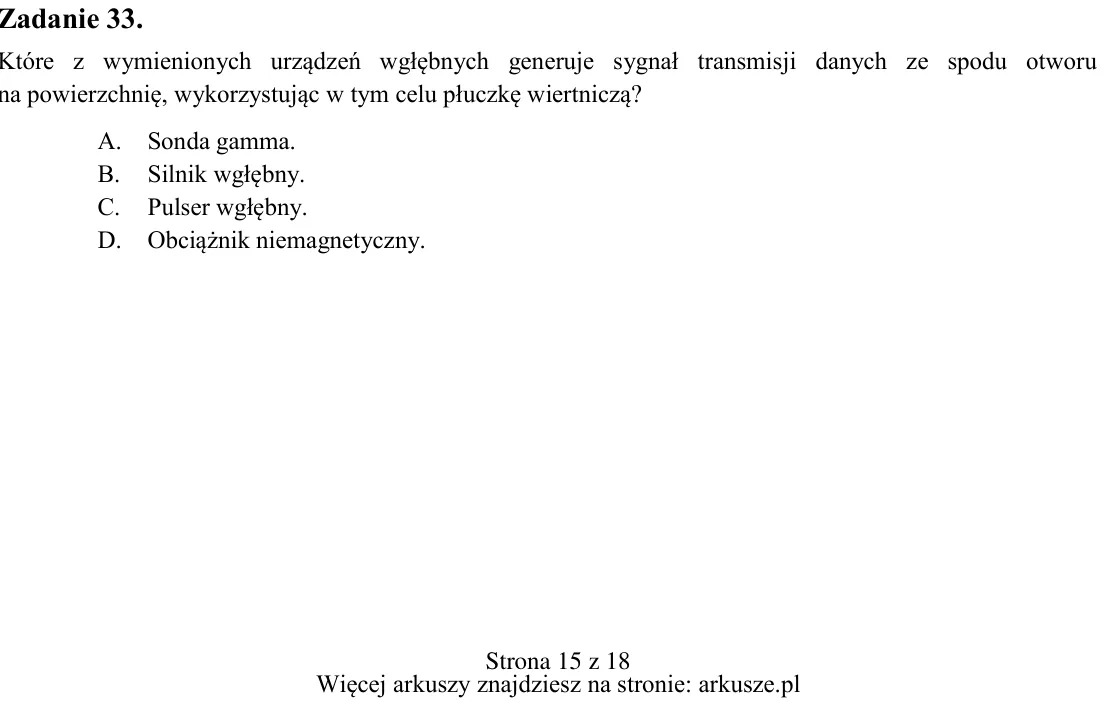

Zadanie 33. Które z wymienionych urządzeń wgłębnych generuje sygnał transmisji danych ze spodu otworu na powierzchnię, wykorzystując w tym celu płuczkę wiertniczą? A. Sonda gamma. B. Silnik wgłębny. C. Pulser wgłębny. D.

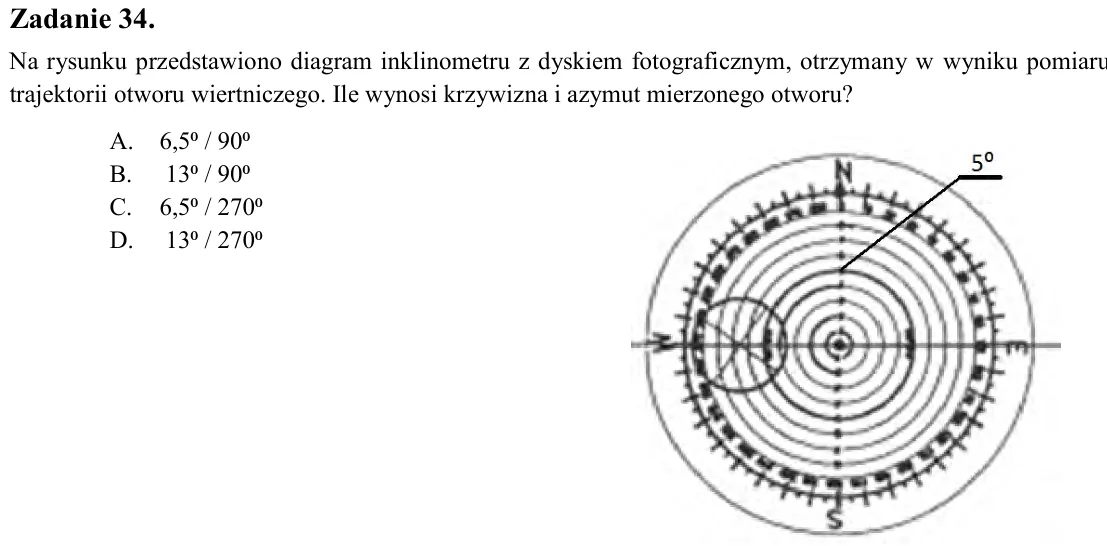

Zadanie 34. Na rysunku przedstawiono diagram inklinometru z dyskiem fotograficznym, otrzymany w wyniku pomiaru trajektorii otworu wiertniczego. Ile wynosi krzywizna i azymut mierzonego otworu? A. 6,5⁰ / 90⁰ B. 13⁰ / 90⁰

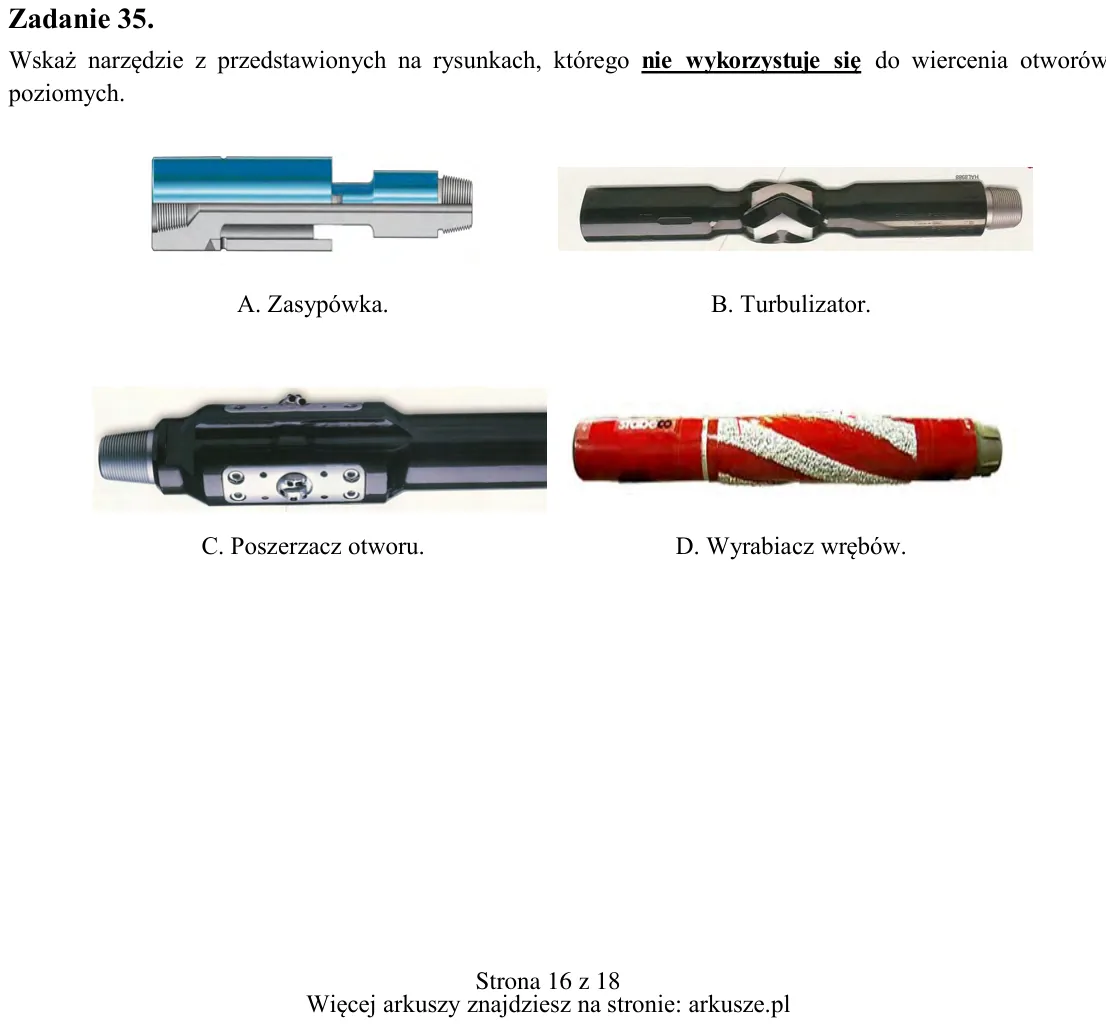

Zadanie 35. Wskaż narzędzie z przedstawionych na rysunkach, którego nie wykorzystuje się do wiercenia otworów poziomych. A. Zasypówka. B. Turbulizator. C. Poszerzacz otworu. D. Wyrabiacz wrębów.

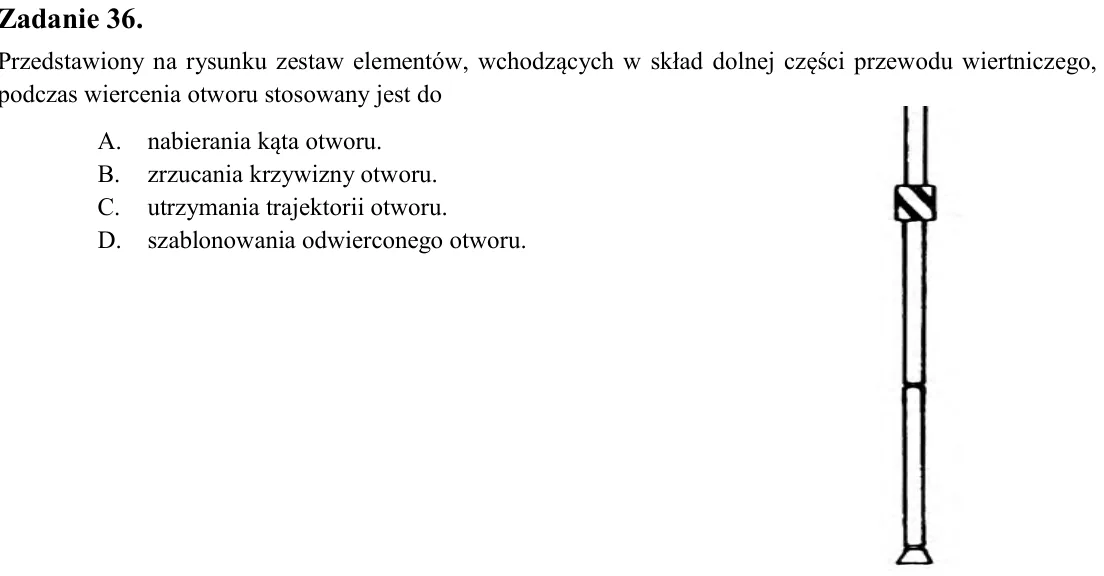

Zadanie 36. Przedstawiony na rysunku zestaw elementów, wchodzących w skład dolnej części przewodu wiertniczego, podczas wiercenia otworu stosowany jest do A. nabierania kąta otworu. B. zrzucania krzywizny otworu. C. utrz

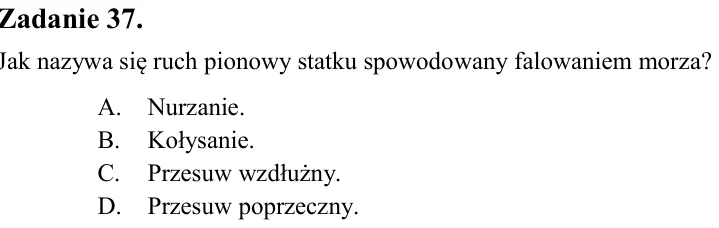

Zadanie 37. Jak nazywa się ruch pionowy statku spowodowany falowaniem morza? A. Nurzanie. B. Kołysanie. C. Przesuw wzdłużny. D. Przesuw poprzeczny.

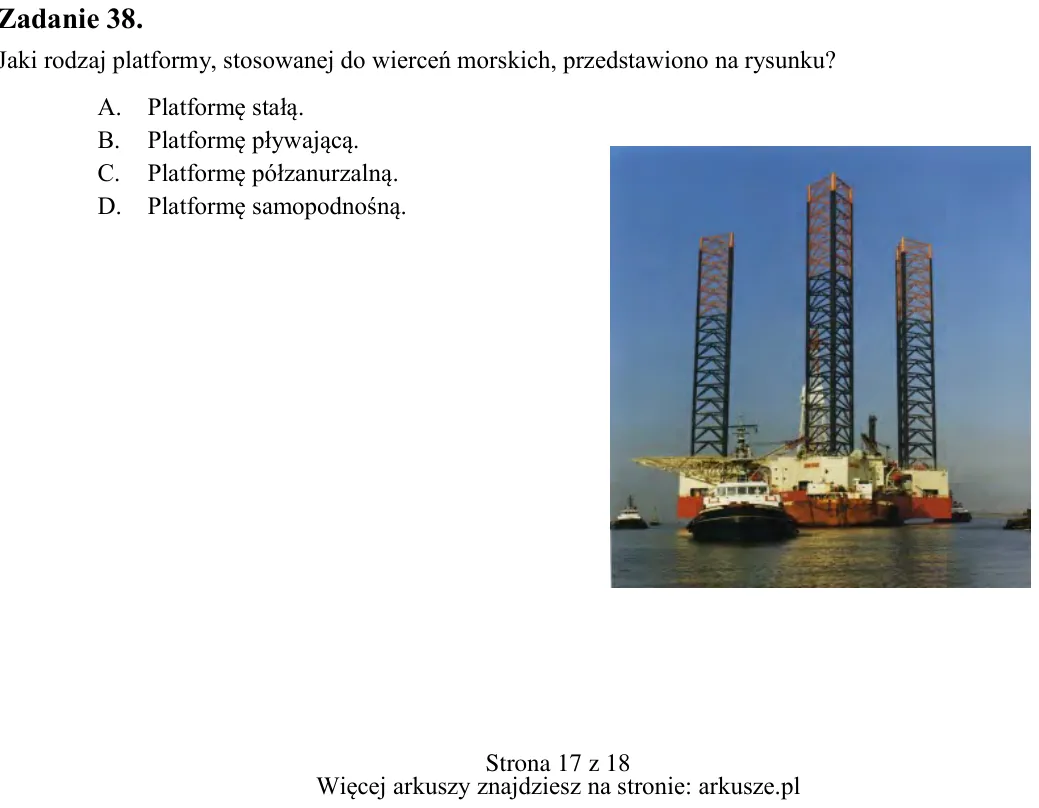

Zadanie 38. Jaki rodzaj platformy, stosowanej do wierceń morskich, przedstawiono na rysunku? A. Platformę stałą. B. Platformę pływającą. C. Platformę półzanurzalną. D. Platformę samopodnośną.

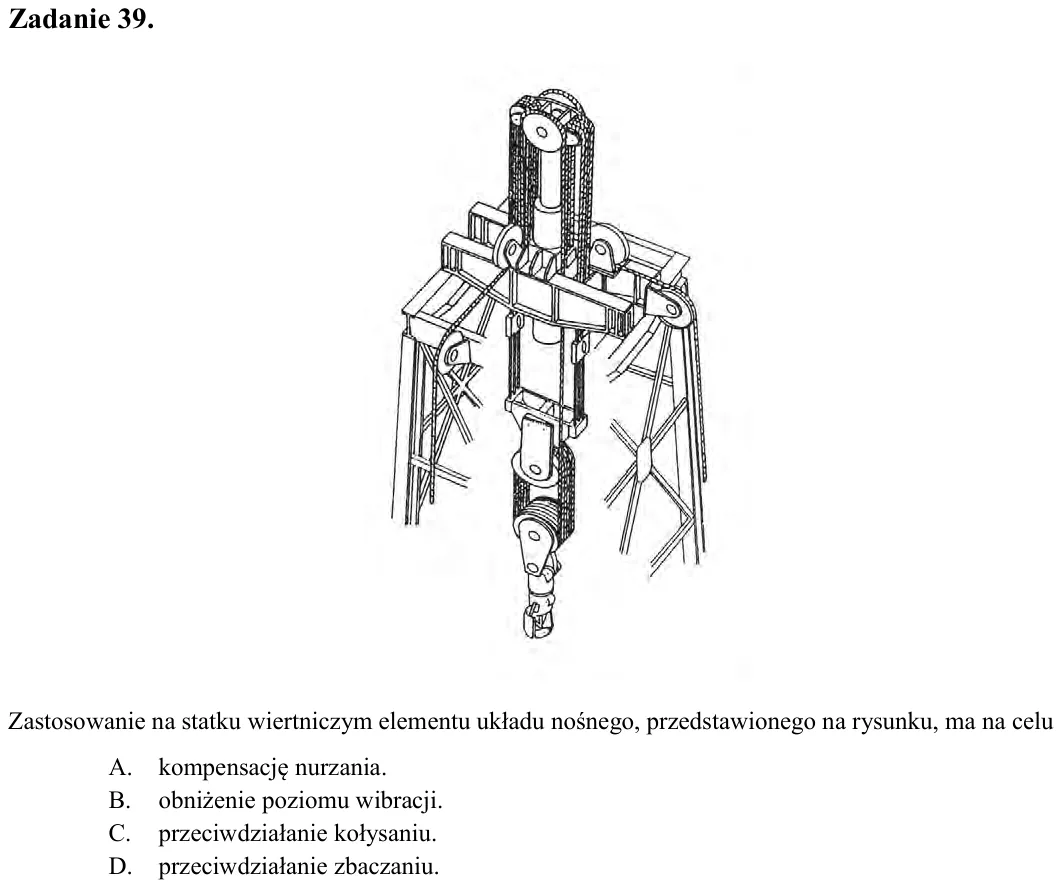

Zadanie 39. Zastosowanie na statku wiertniczym elementu układu nośnego, przedstawionego na rysunku, ma na celu A. kompensację nurzania. B. obniżenie poziomu wibracji. C. przeciwdziałanie kołysaniu. D. przeciwdziałanie zb

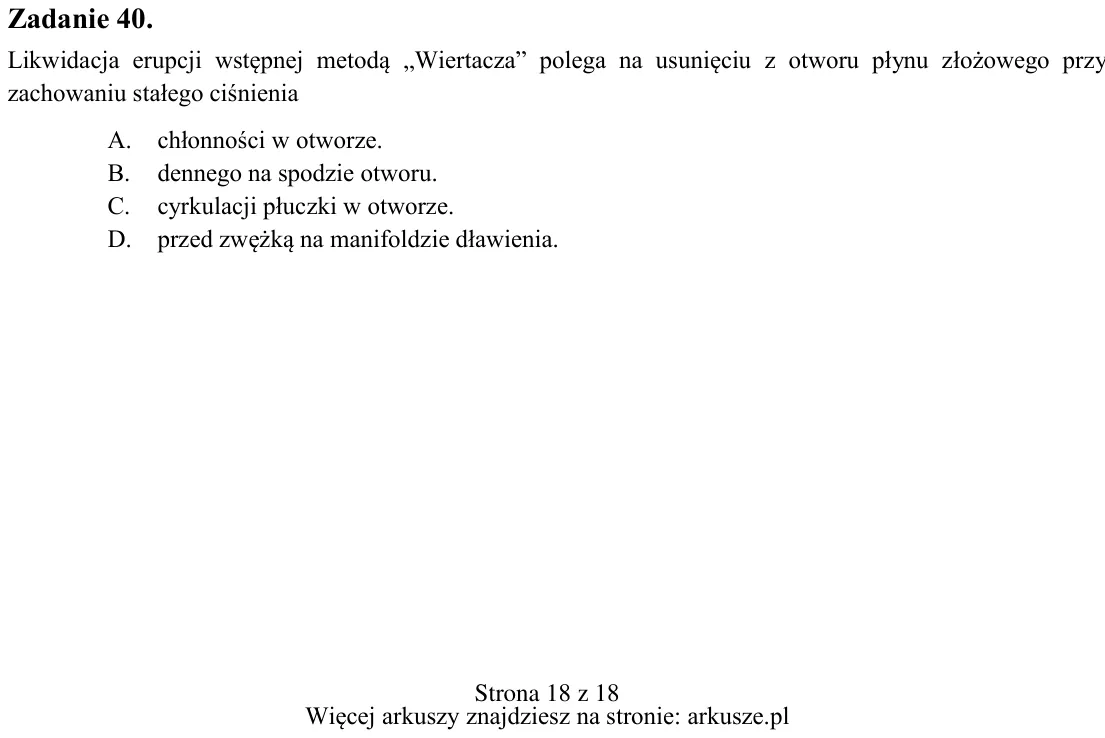

Zadanie 40. Likwidacja erupcji wstępnej metodą „Wiertacza” polega na usunięciu z otworu płynu złożowego przy zachowaniu stałego ciśnienia A. chłonności w otworze. B. dennego na spodzie otworu. C. cyrkulacji płuczki w otw
