M37 · Egzamin zawodowy · czerwiec 2019

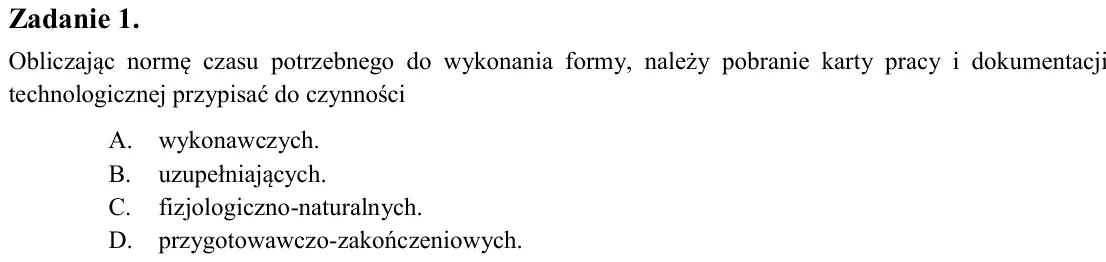

Zadanie 1. Obliczając normę czasu potrzebnego do wykonania formy, należy pobranie karty pracy i dokumentacji technologicznej przypisać do czynności A. wykonawczych. B. uzupełniających. C. fizjologiczno-naturalnych. D. pr

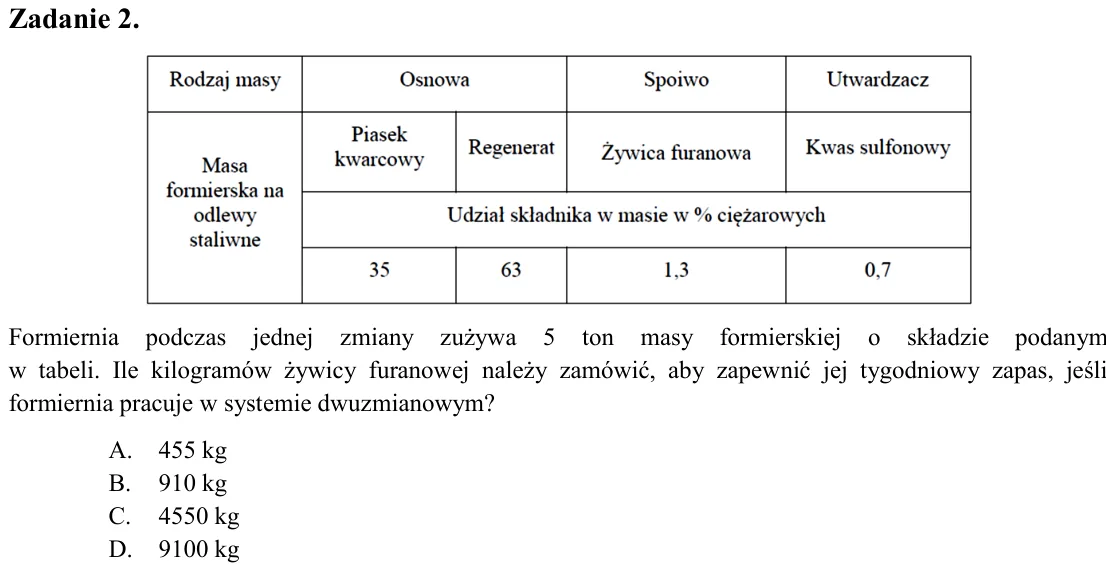

Zadanie 2. Formiernia podczas jednej zmiany zużywa 5 ton masy formierskiej o składzie podanym w tabeli. Ile kilogramów żywicy furanowej należy zamówić, aby zapewnić jej tygodniowy zapas, jeśli formiernia pracuje w system

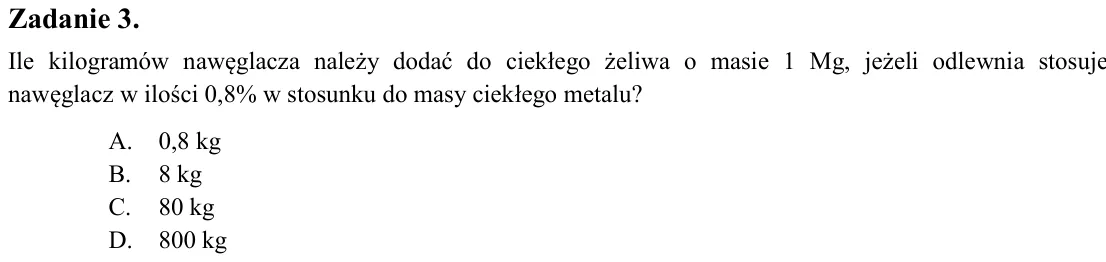

Zadanie 3. Ile kilogramów nawęglacza należy dodać do ciekłego żeliwa o masie 1 Mg, jeżeli odlewnia stosuje nawęglacz w ilości 0,8% w stosunku do masy ciekłego metalu? A. 0,8 kg B. 8 kg C. 80 kg D. 800 kg

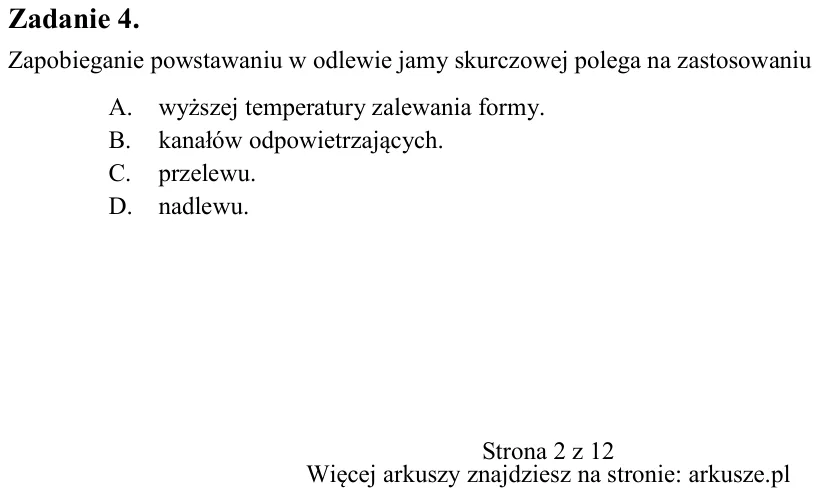

Zadanie 4. Zapobieganie powstawaniu w odlewie jamy skurczowej polega na zastosowaniu A. wyższej temperatury zalewania formy. B. kanałów odpowietrzających. C. przelewu. D. nadlewu. Δ

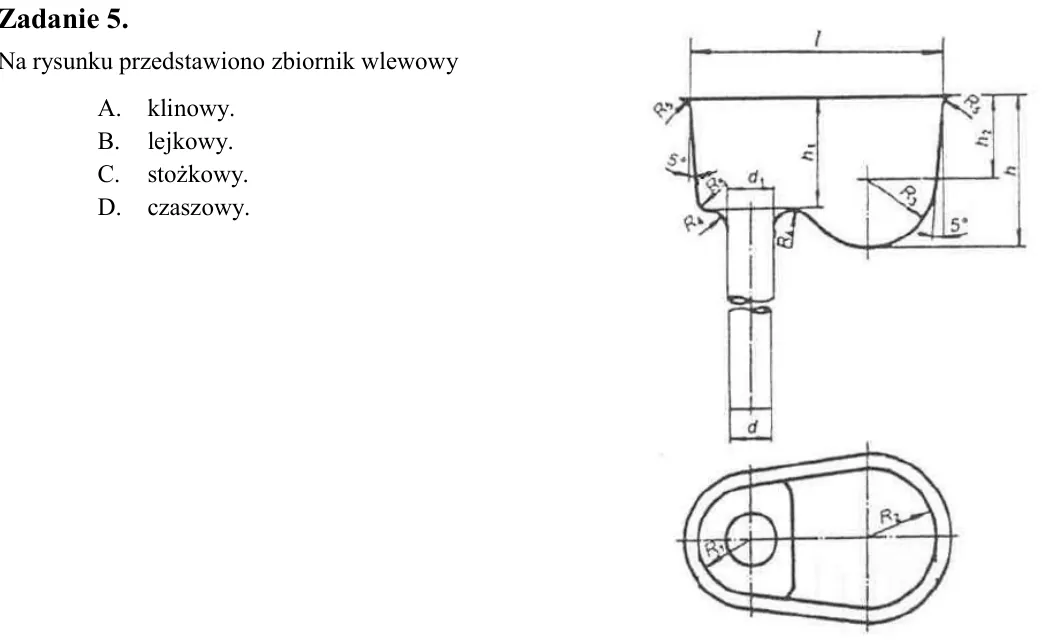

Zadanie 5. Na rysunku przedstawiono zbiornik wlewowy A. klinowy. B. lejkowy. C. stożkowy. D. czaszowy.

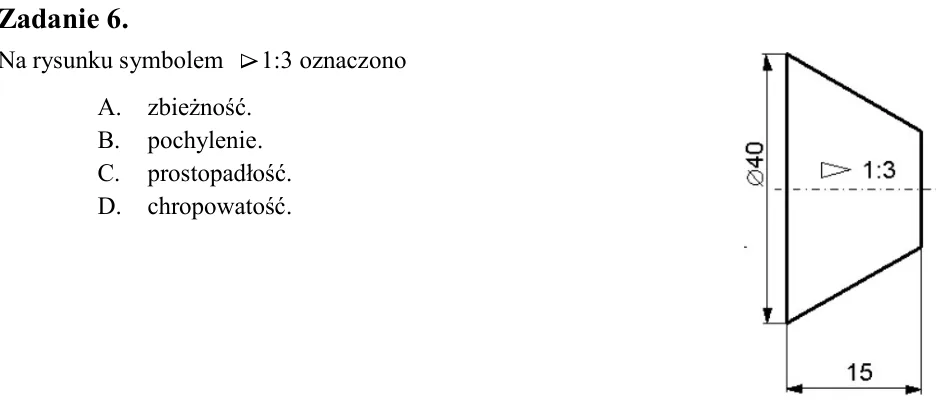

Zadanie 6. Na rysunku symbolem 1:3 oznaczono A. zbieżność. B. pochylenie. C. prostopadłość. D. chropowatość.

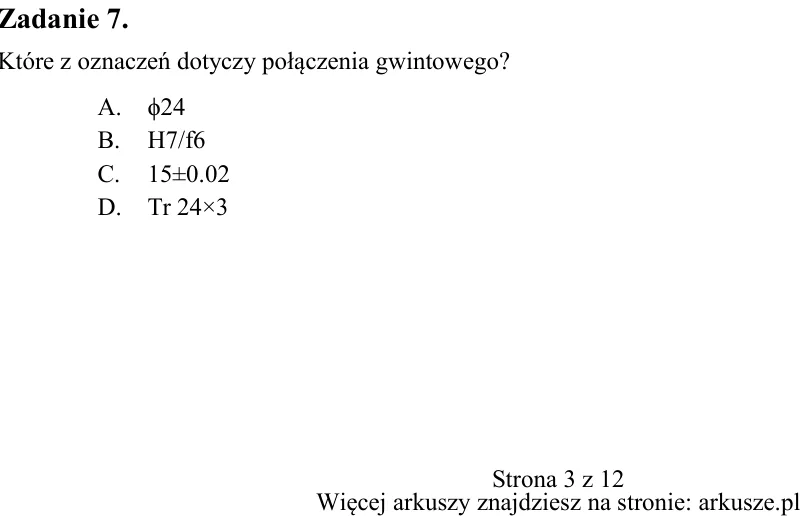

Zadanie 7. Które z oznaczeń dotyczy połączenia gwintowego? A. ϕ24 B. H7/f6 C. 15±0.02 D. Tr 24×3

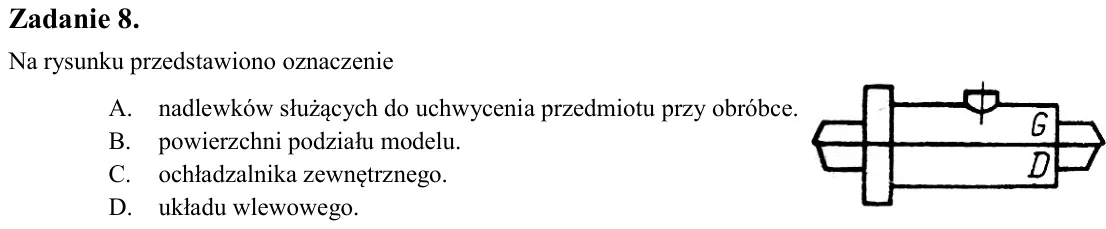

Zadanie 8. Na rysunku przedstawiono oznaczenie A. nadlewków służących do uchwycenia przedmiotu przy obróbce. B. powierzchni podziału modelu. C. ochładzalnika zewnętrznego. D. układu wlewowego.

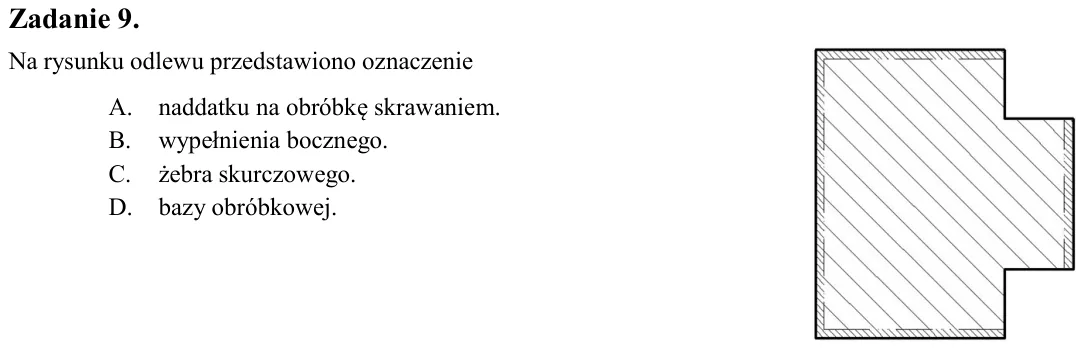

Zadanie 9. Na rysunku odlewu przedstawiono oznaczenie A. naddatku na obróbkę skrawaniem. B. wypełnienia bocznego. C. żebra skurczowego. D. bazy obróbkowej.

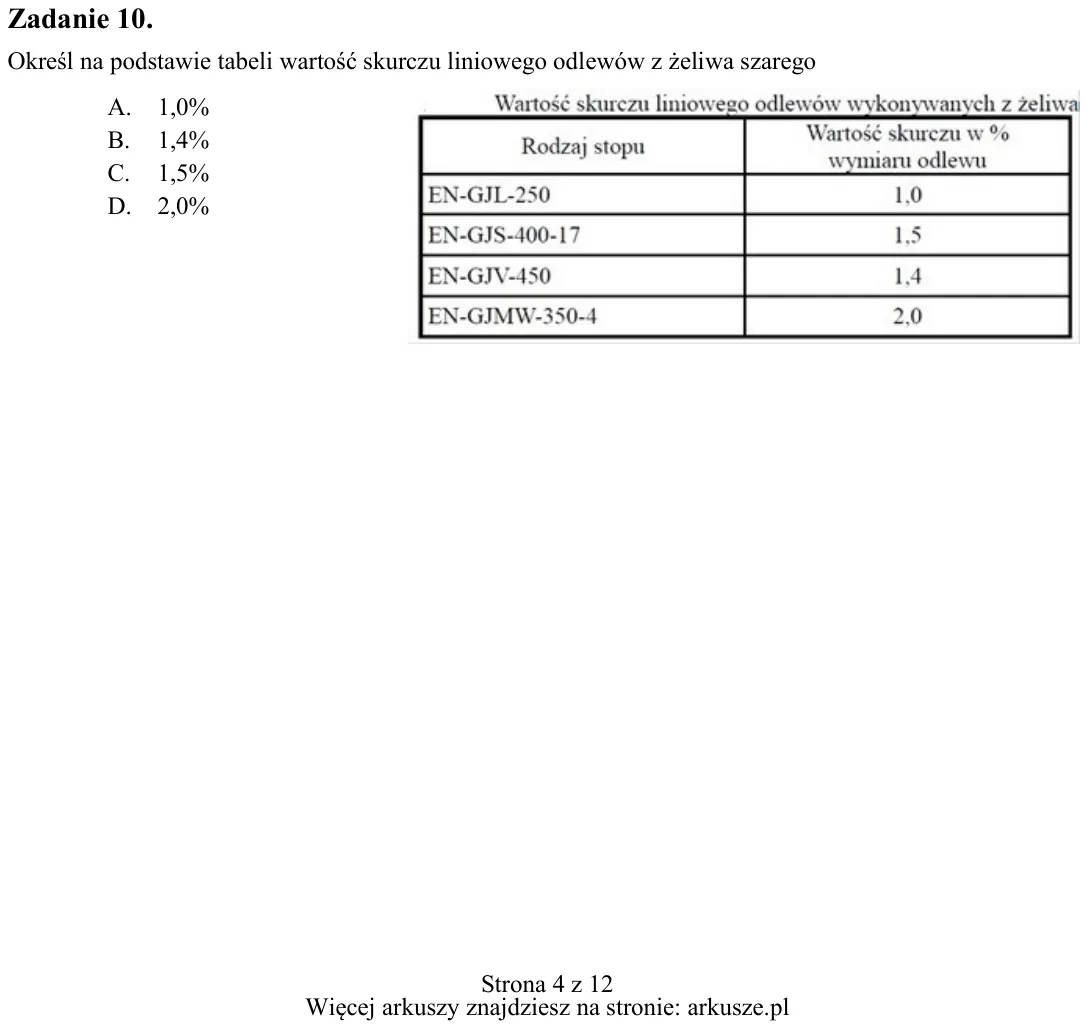

Zadanie 10. Określ na podstawie tabeli wartość skurczu liniowego odlewów z żeliwa szarego A. 1,0% B. 1,4% C. 1,5% D. 2,0%

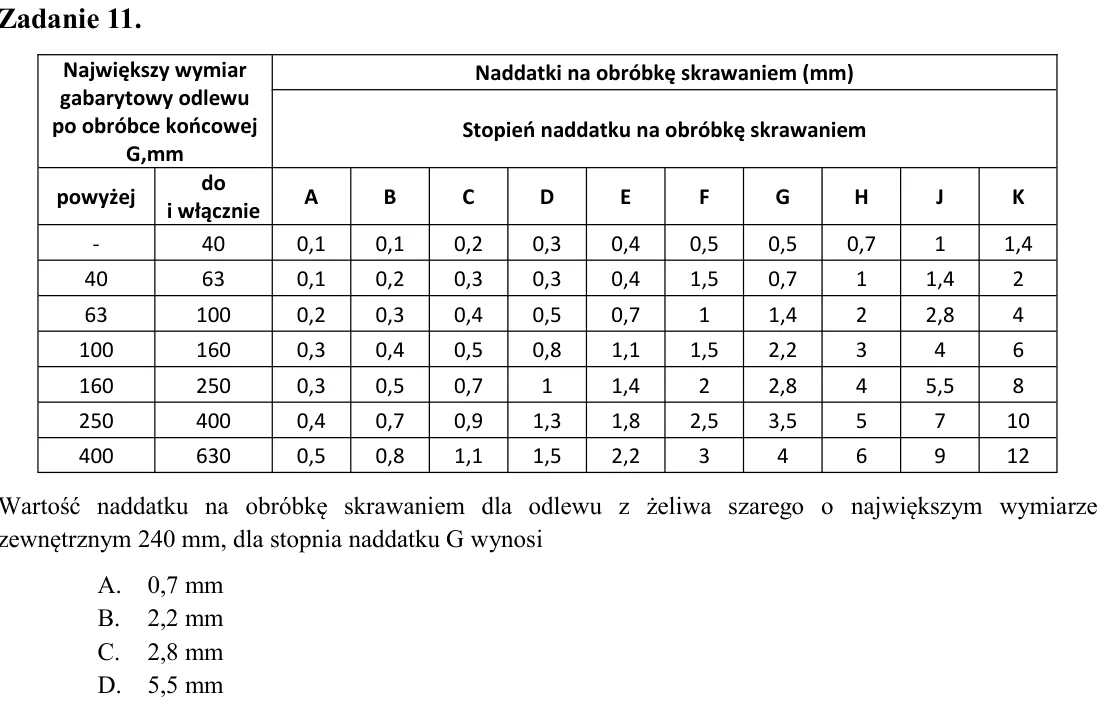

Zadanie 11. Wartość naddatku na obróbkę skrawaniem dla odlewu z żeliwa szarego o największym wymiarze zewnętrznym 240 mm, dla stopnia naddatku G wynosi A. 0,7 mm B. 2,2 mm C. 2,8 mm D. 5,5 mm

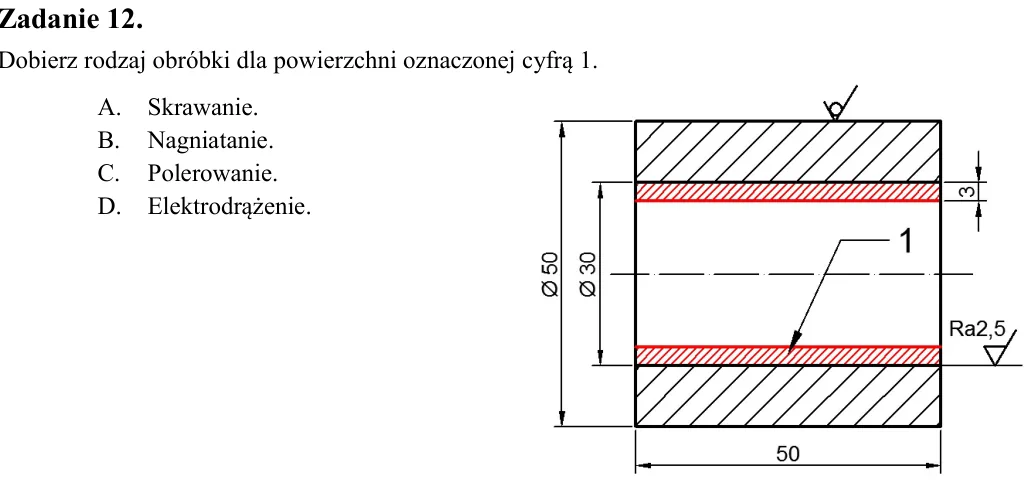

Zadanie 12. Dobierz rodzaj obróbki dla powierzchni oznaczonej cyfrą 1. A. Skrawanie. B. Nagniatanie. C. Polerowanie. D. Elektrodrążenie.

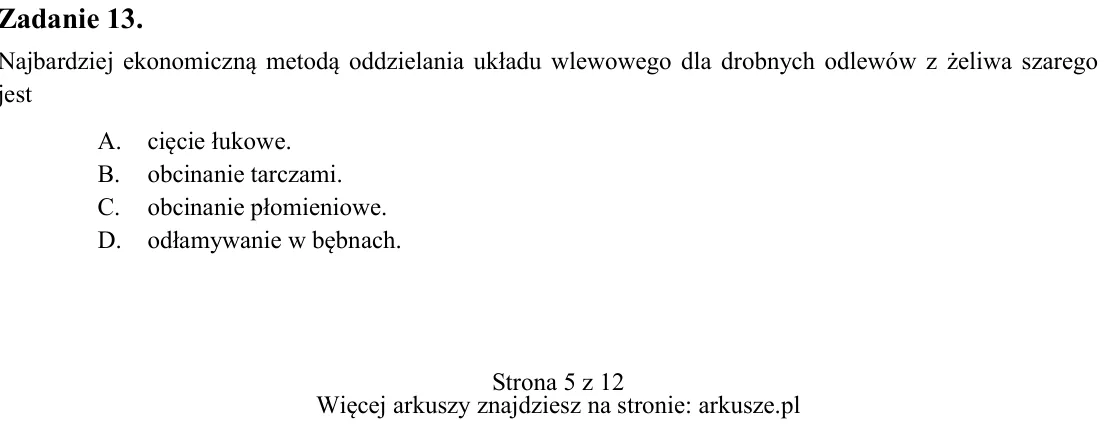

Zadanie 13. Najbardziej ekonomiczną metodą oddzielania układu wlewowego dla drobnych odlewów z żeliwa szarego jest A. cięcie łukowe. B. obcinanie tarczami. C. obcinanie płomieniowe. D. odłamywanie w bębnach. Największy w

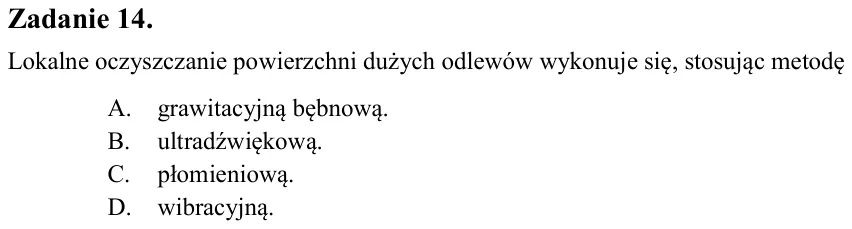

Zadanie 14. Lokalne oczyszczanie powierzchni dużych odlewów wykonuje się, stosując metodę A. grawitacyjną bębnową. B. ultradźwiękową. C. płomieniową. D. wibracyjną.

Zadanie 15. Które z oznaczeń dotyczy badania wytrzymałości na zginanie mas suszonych? A. Rt s B. Rg s C. Rc s D. Rr s

Zadanie 16. Na rysunku przedstawiono kadź A. bębnową. B. syfonową. C. czajnikową. D. zatyczkową.

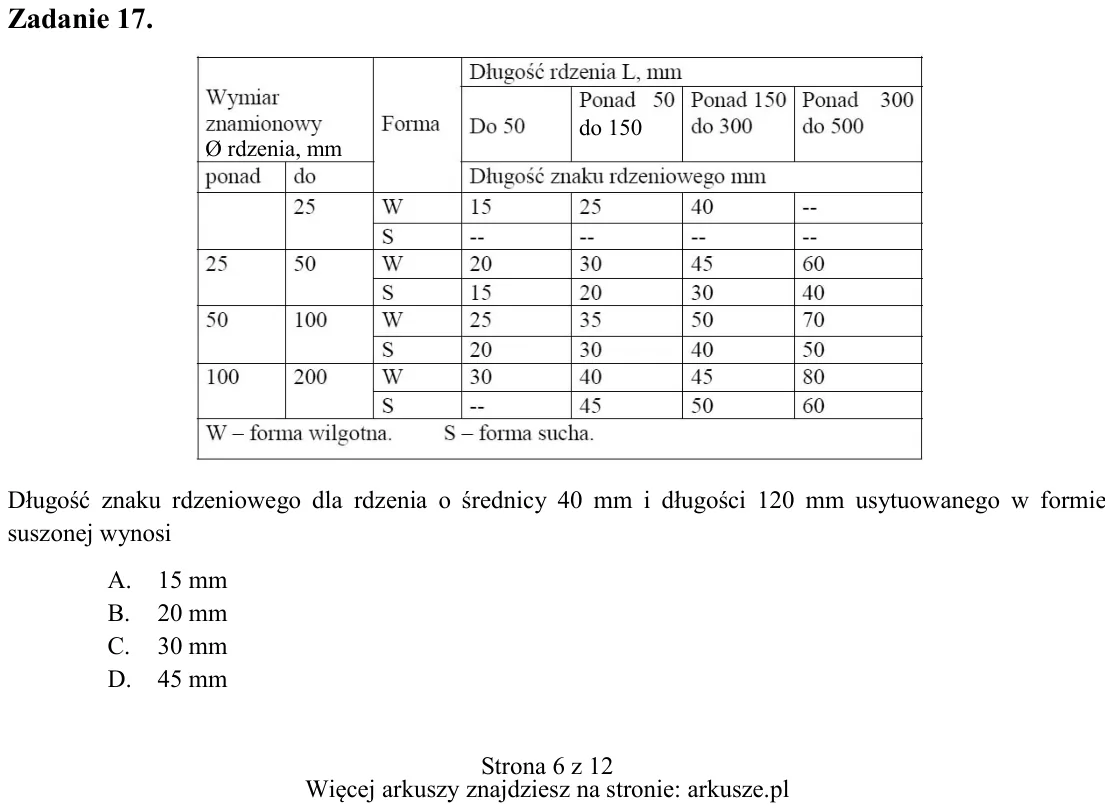

Zadanie 17. Długość znaku rdzeniowego dla rdzenia o średnicy 40 mm i długości 120 mm usytuowanego w formie suszonej wynosi A. 15 mm B. 20 mm C. 30 mm D. 45 mm do 150 Ø rdzenia, mm

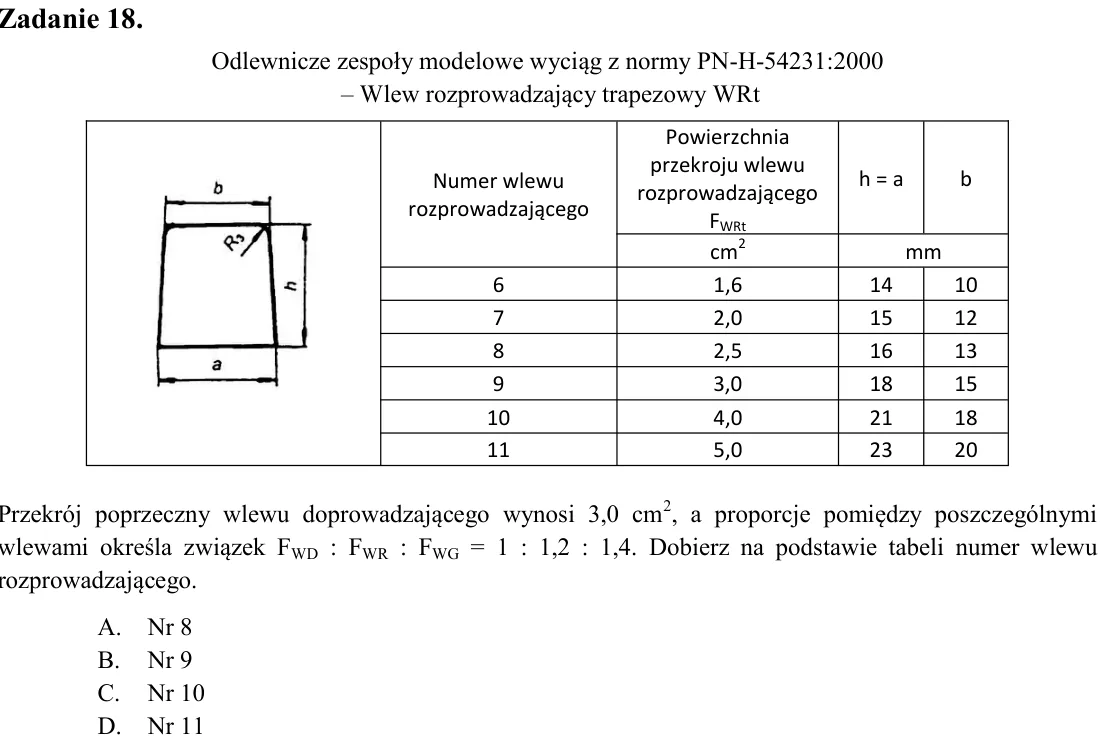

Zadanie 18. Odlewnicze zespoły modelowe wyciąg z normy PN-H-54231:2000 - Wlew rozprowadzający trapezowy WRt Przekrój poprzeczny wlewu doprowadzającego wynosi 3,0 cm2, a proporcje pomiędzy poszczególnymi wlewami określa z

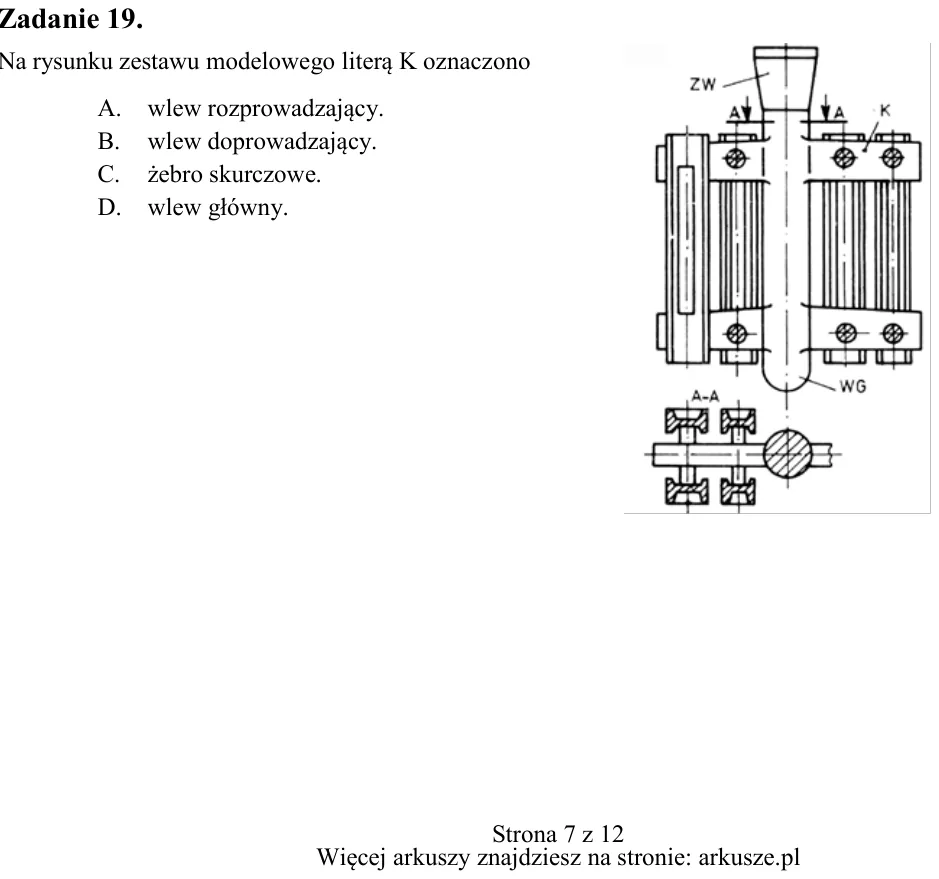

Zadanie 19. Na rysunku zestawu modelowego literą K oznaczono A. wlew rozprowadzający. B. wlew doprowadzający. C. żebro skurczowe. D. wlew główny. Numer wlewu rozprowadzającego Powierzchnia przekroju wlewu rozprowadzające

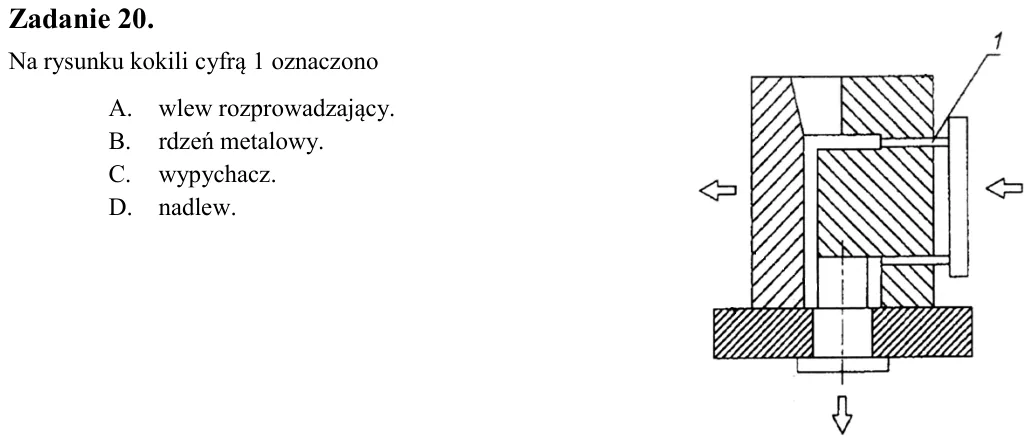

Zadanie 20. Na rysunku kokili cyfrą 1 oznaczono A. wlew rozprowadzający. B. rdzeń metalowy. C. wypychacz. D. nadlew.

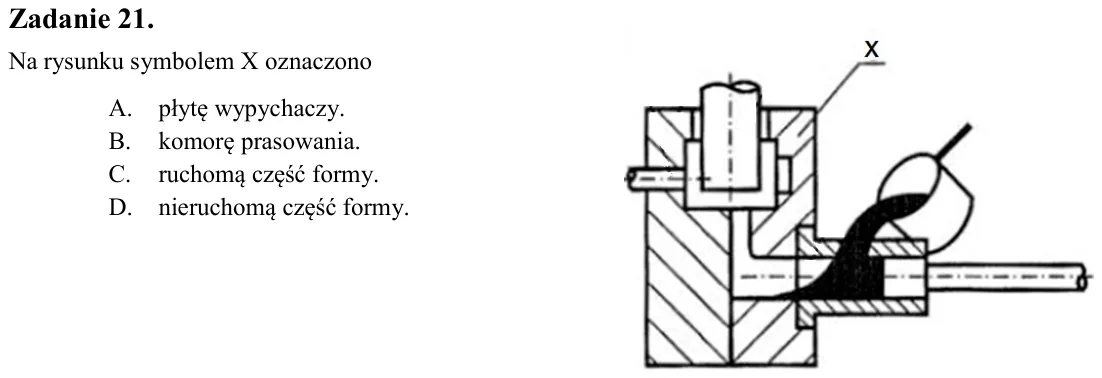

Zadanie 21. Na rysunku symbolem X oznaczono A. płytę wypychaczy. B. komorę prasowania. C. ruchomą część formy. D. nieruchomą część formy.

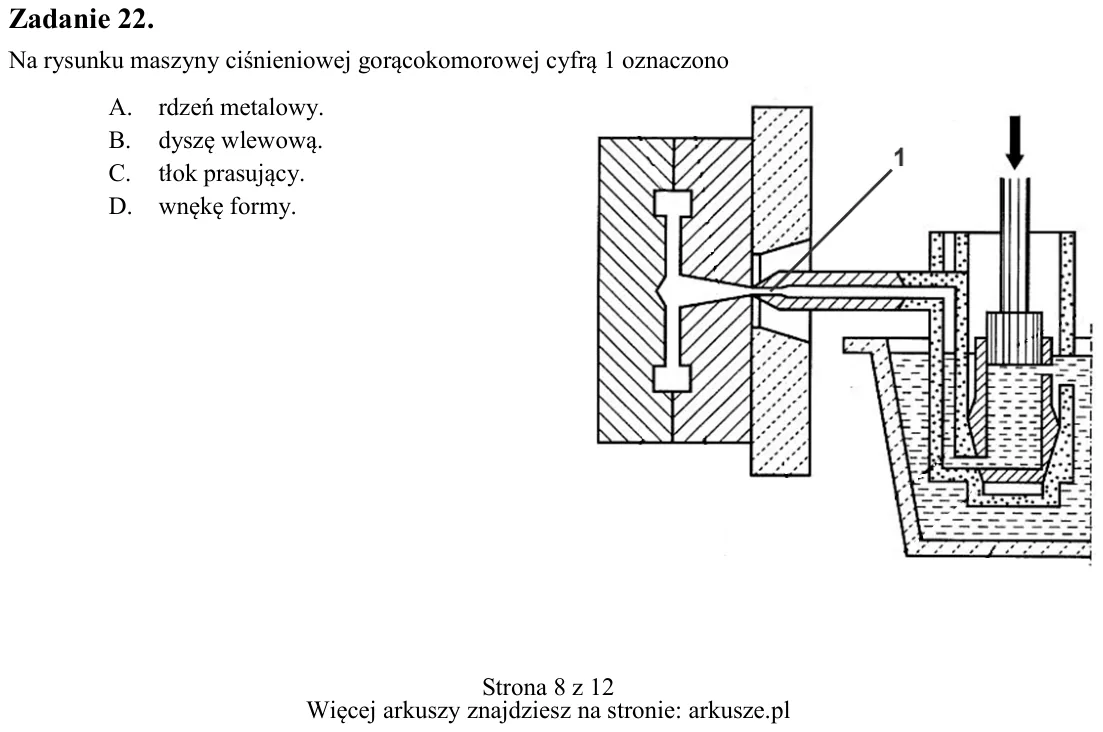

Zadanie 22. Na rysunku maszyny ciśnieniowej gorącokomorowej cyfrą 1 oznaczono A. rdzeń metalowy. B. dyszę wlewową. C. tłok prasujący. D. wnękę formy.

Zadanie 23. W procesie Cold-Box masa rdzeniowa utwardzana jest pod wpływem A. wody. B. aminy. C. kwasu solnego. D. dwutlenku siarki.

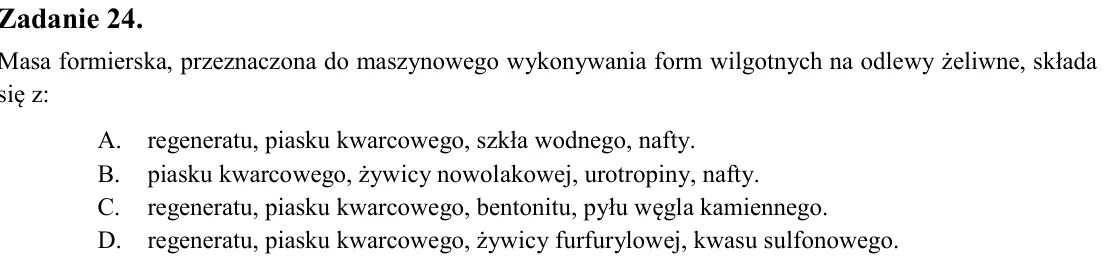

Zadanie 24. Masa formierska, przeznaczona do maszynowego wykonywania form wilgotnych na odlewy żeliwne, składa się z: A. regeneratu, piasku kwarcowego, szkła wodnego, nafty. B. piasku kwarcowego, żywicy nowolakowej, urot

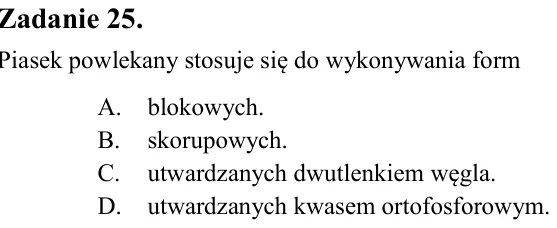

Zadanie 25. Piasek powlekany stosuje się do wykonywania form A. blokowych. B. skorupowych. C. utwardzanych dwutlenkiem węgla. D. utwardzanych kwasem ortofosforowym.

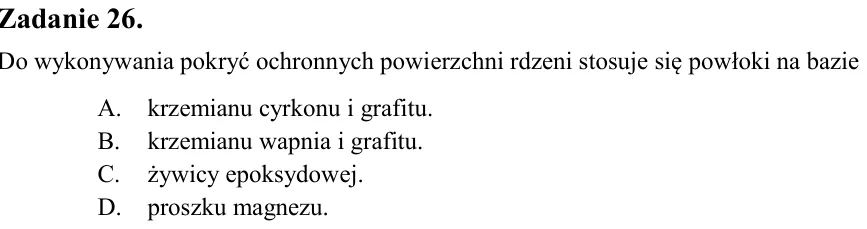

Zadanie 26. Do wykonywania pokryć ochronnych powierzchni rdzeni stosuje się powłoki na bazie A. krzemianu cyrkonu i grafitu. B. krzemianu wapnia i grafitu. C. żywicy epoksydowej. D. proszku magnezu.

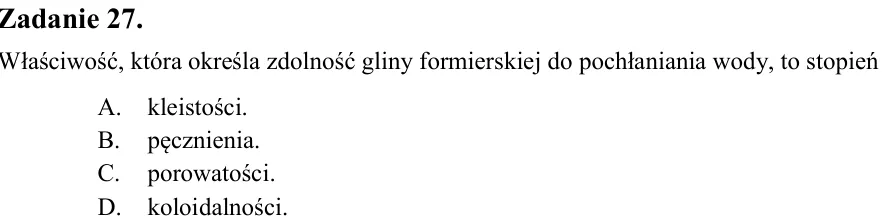

Zadanie 27. Właściwość, która określa zdolność gliny formierskiej do pochłaniania wody, to stopień A. kleistości. B. pęcznienia. C. porowatości. D. koloidalności.

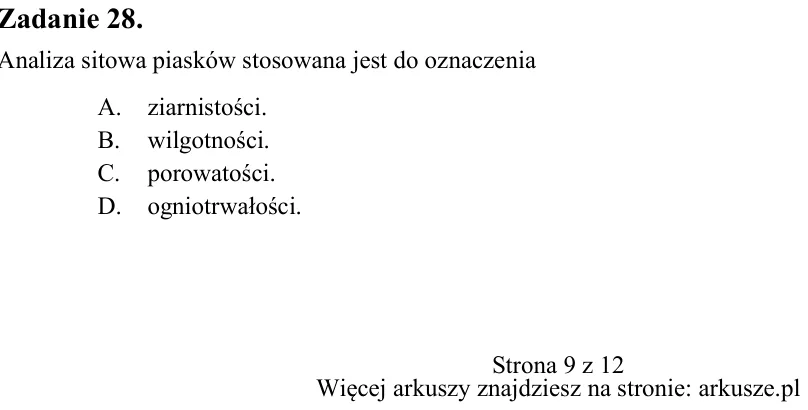

Zadanie 28. Analiza sitowa piasków stosowana jest do oznaczenia A. ziarnistości. B. wilgotności. C. porowatości. D. ogniotrwałości.

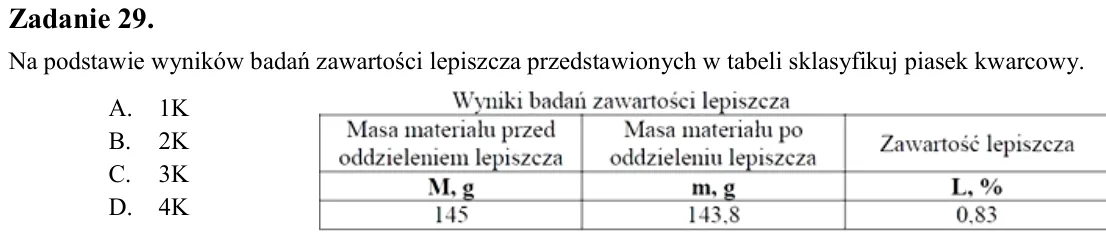

Zadanie 29. Na podstawie wyników badań zawartości lepiszcza przedstawionych w tabeli sklasyfikuj piasek kwarcowy. A. 1K B. 2K C. 3K D. 4K

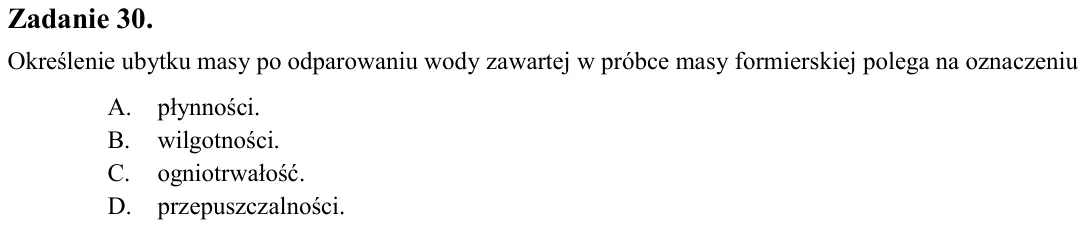

Zadanie 30. Określenie ubytku masy po odparowaniu wody zawartej w próbce masy formierskiej polega na oznaczeniu A. płynności. B. wilgotności. C. ogniotrwałość. D. przepuszczalności.

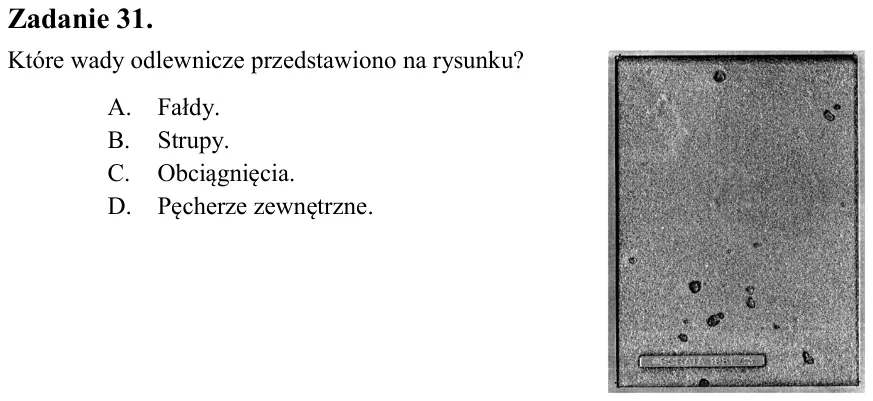

Zadanie 31. Które wady odlewnicze przedstawiono na rysunku? A. Fałdy. B. Strupy. C. Obciągnięcia. D. Pęcherze zewnętrzne.

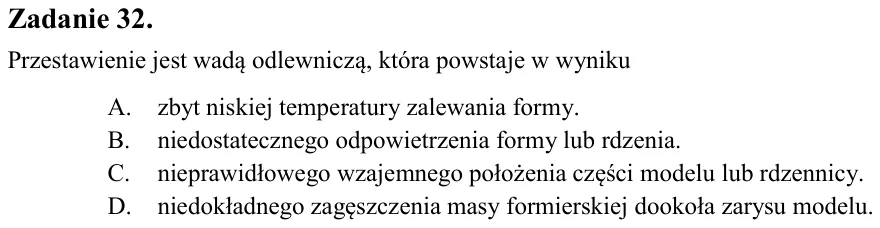

Zadanie 32. Przestawienie jest wadą odlewniczą, która powstaje w wyniku A. zbyt niskiej temperatury zalewania formy. B. niedostatecznego odpowietrzenia formy lub rdzenia. C. nieprawidłowego wzajemnego położenia części mo

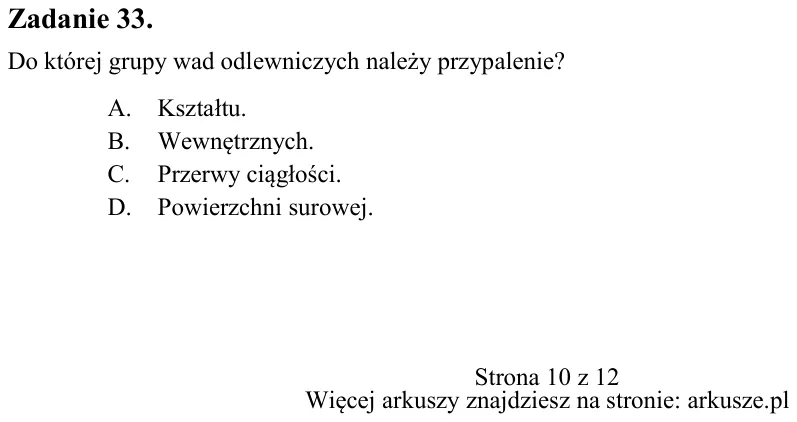

Zadanie 33. Do której grupy wad odlewniczych należy przypalenie? A. Kształtu. B. Wewnętrznych. C. Przerwy ciągłości. D. Powierzchni surowej.

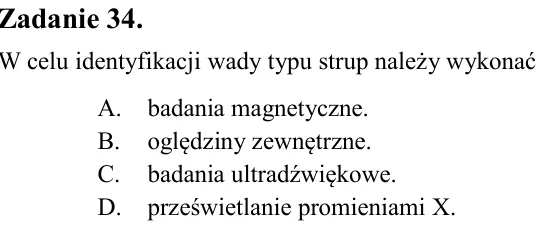

Zadanie 34. W celu identyfikacji wady typu strup należy wykonać A. badania magnetyczne. B. oględziny zewnętrzne. C. badania ultradźwiękowe. D. prześwietlanie promieniami X.

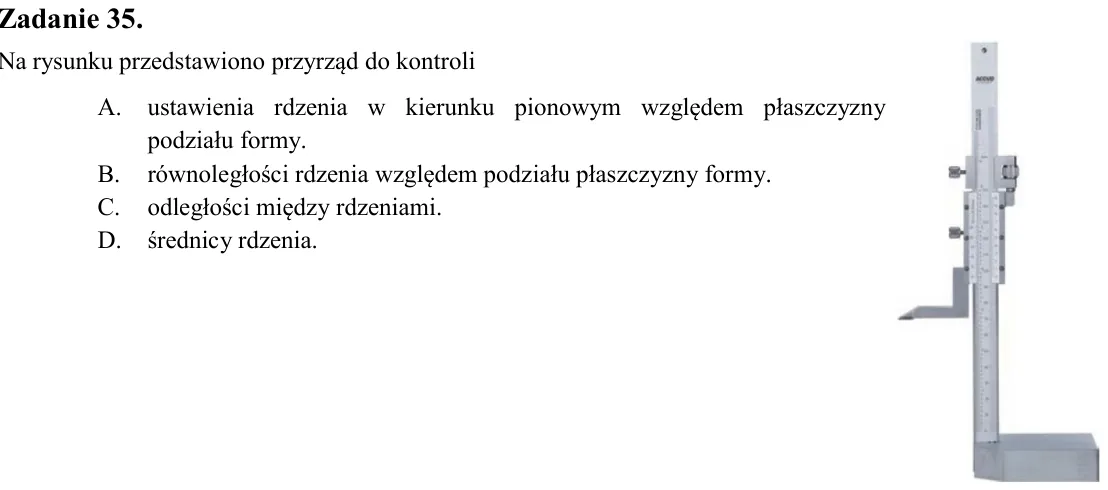

Zadanie 35. Na rysunku przedstawiono przyrząd do kontroli A. ustawienia rdzenia w kierunku pionowym względem płaszczyzny podziału formy. B. równoległości rdzenia względem podziału płaszczyzny formy. C. odległości między

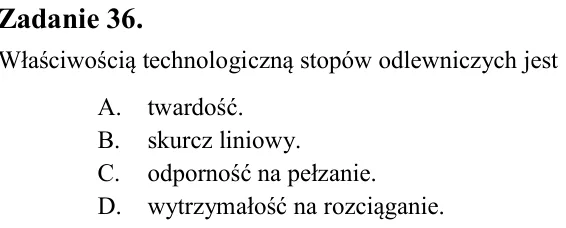

Zadanie 36. Właściwością technologiczną stopów odlewniczych jest A. twardość. B. skurcz liniowy. C. odporność na pełzanie. D. wytrzymałość na rozciąganie.

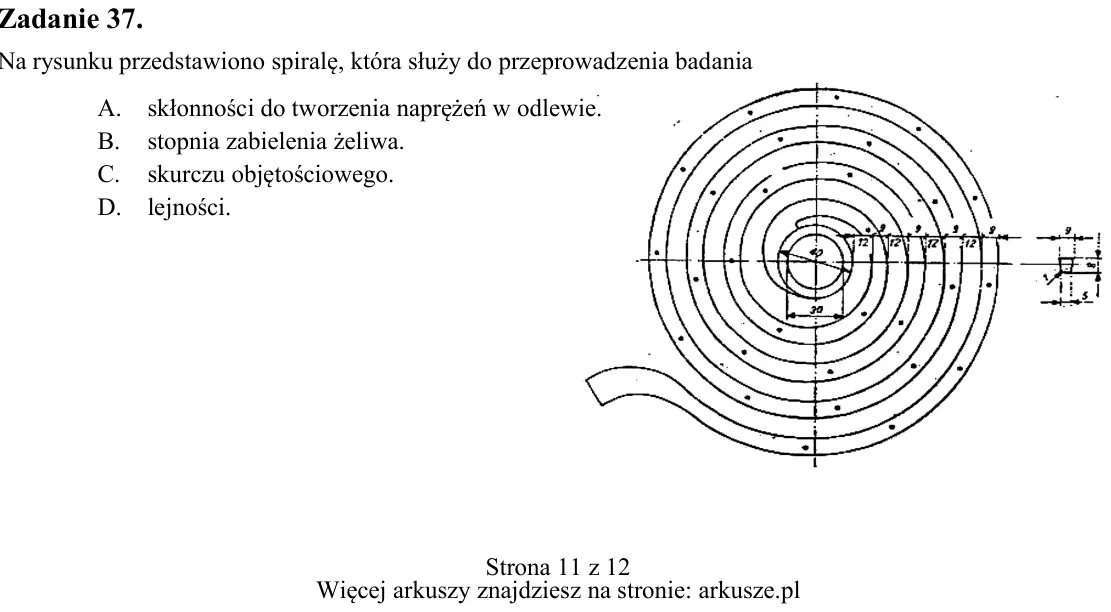

Zadanie 37. Na rysunku przedstawiono spiralę, która służy do przeprowadzenia badania A. skłonności do tworzenia naprężeń w odlewie. B. stopnia zabielenia żeliwa. C. skurczu objętościowego. D. lejności.

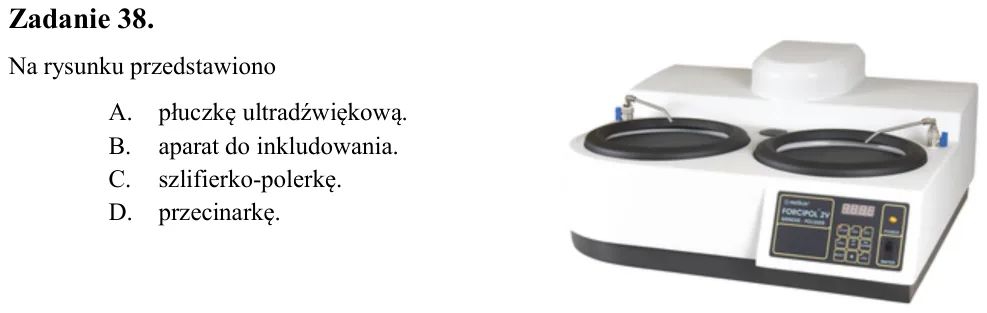

Zadanie 38. Na rysunku przedstawiono A. płuczkę ultradźwiękową. B. aparat do inkludowania. C. szlifierko-polerkę. D. przecinarkę.

Zadanie 39. Mikrostrukturę żeliwa sferoidalnego oznaczono literą

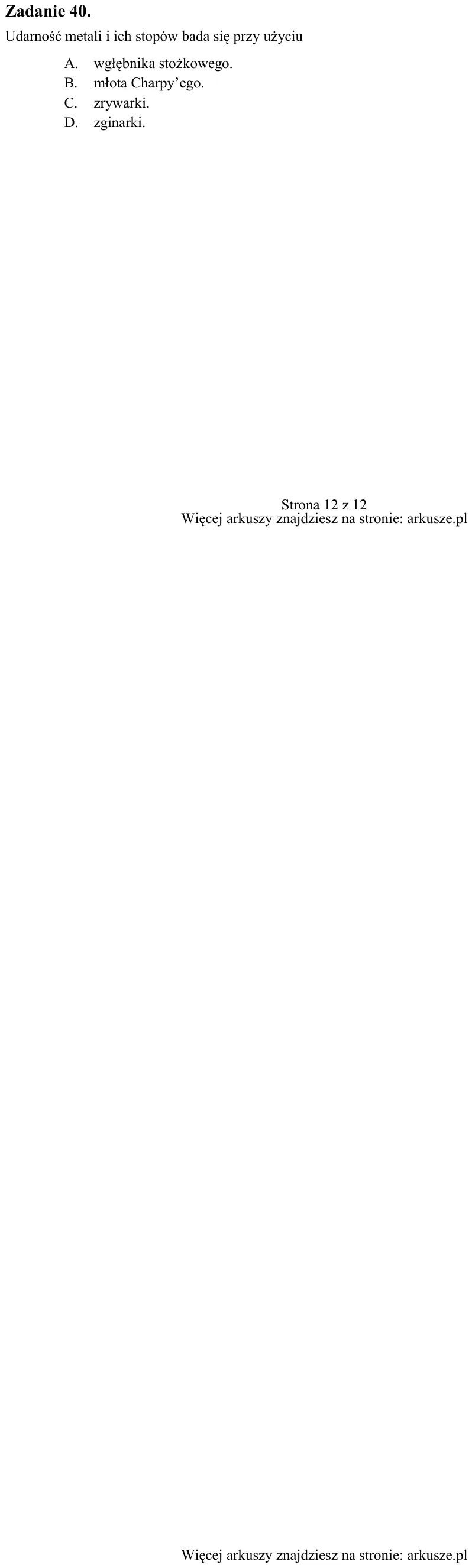

Zadanie 40. Udarność metali i ich stopów bada się przy użyciu A. wgłębnika stożkowego. B. młota Charpy’ego. C. zrywarki. D. zginarki. A. B. C. D.
