M37 · Egzamin zawodowy · styczeń 2019

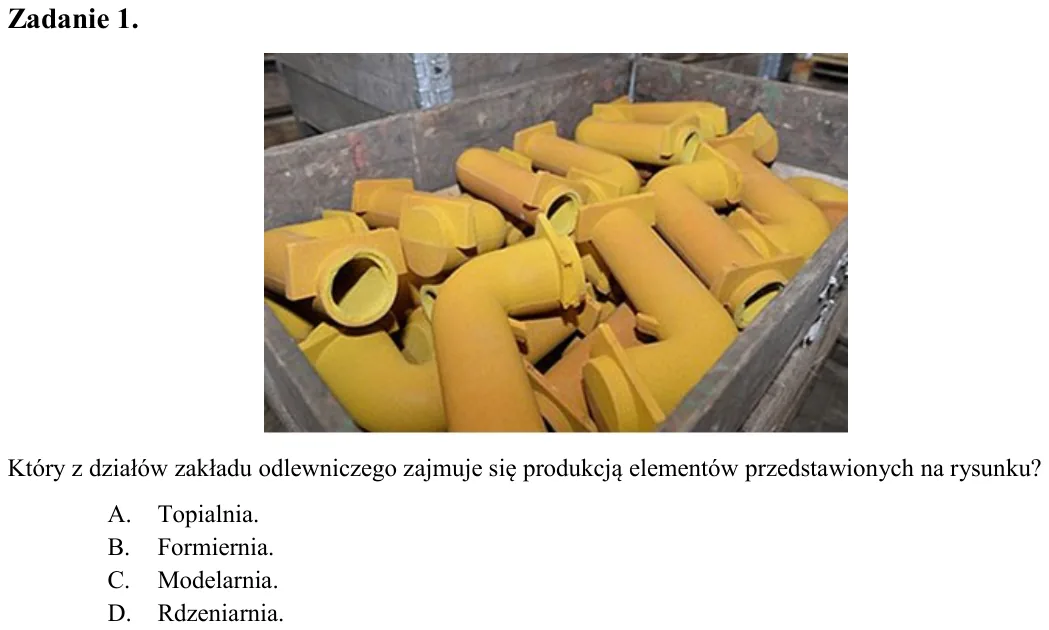

Zadanie 1. Który z działów zakładu odlewniczego zajmuje się produkcją elementów przedstawionych na rysunku? A. Topialnia. B. Formiernia. C. Modelarnia. D. Rdzeniarnia.

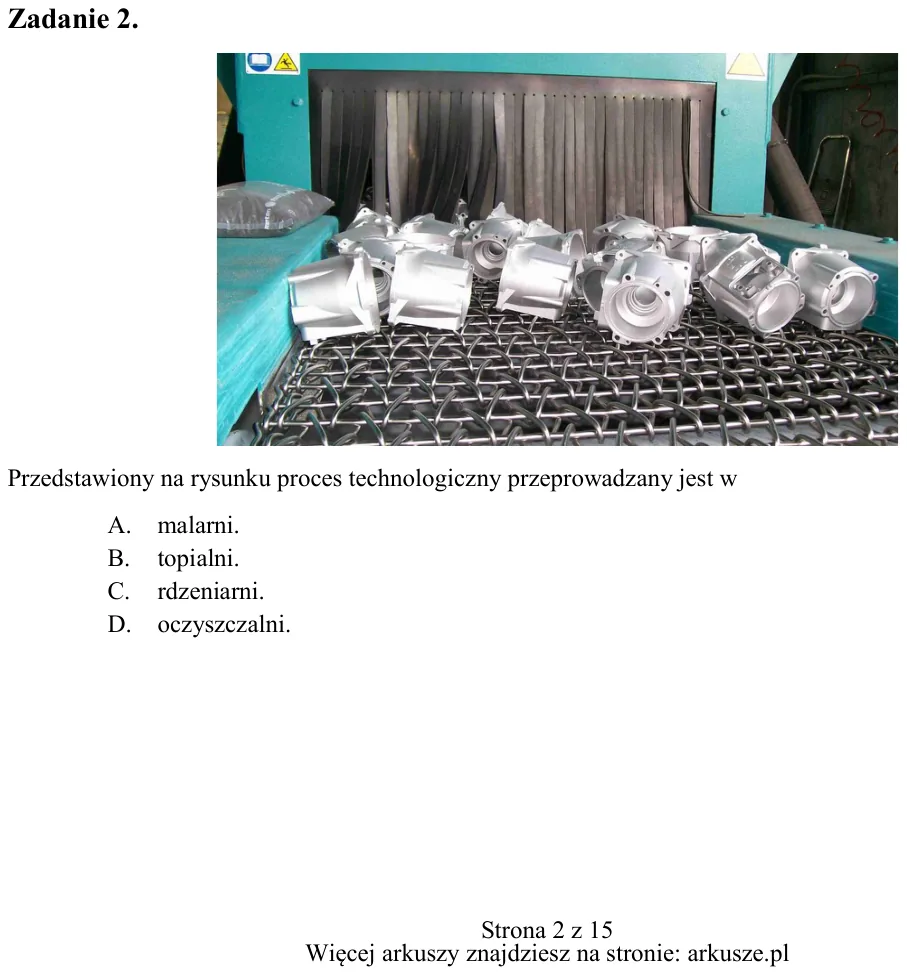

Zadanie 2. Przedstawiony na rysunku proces technologiczny przeprowadzany jest w A. malarni. B. topialni. C. rdzeniarni. D. oczyszczalni.

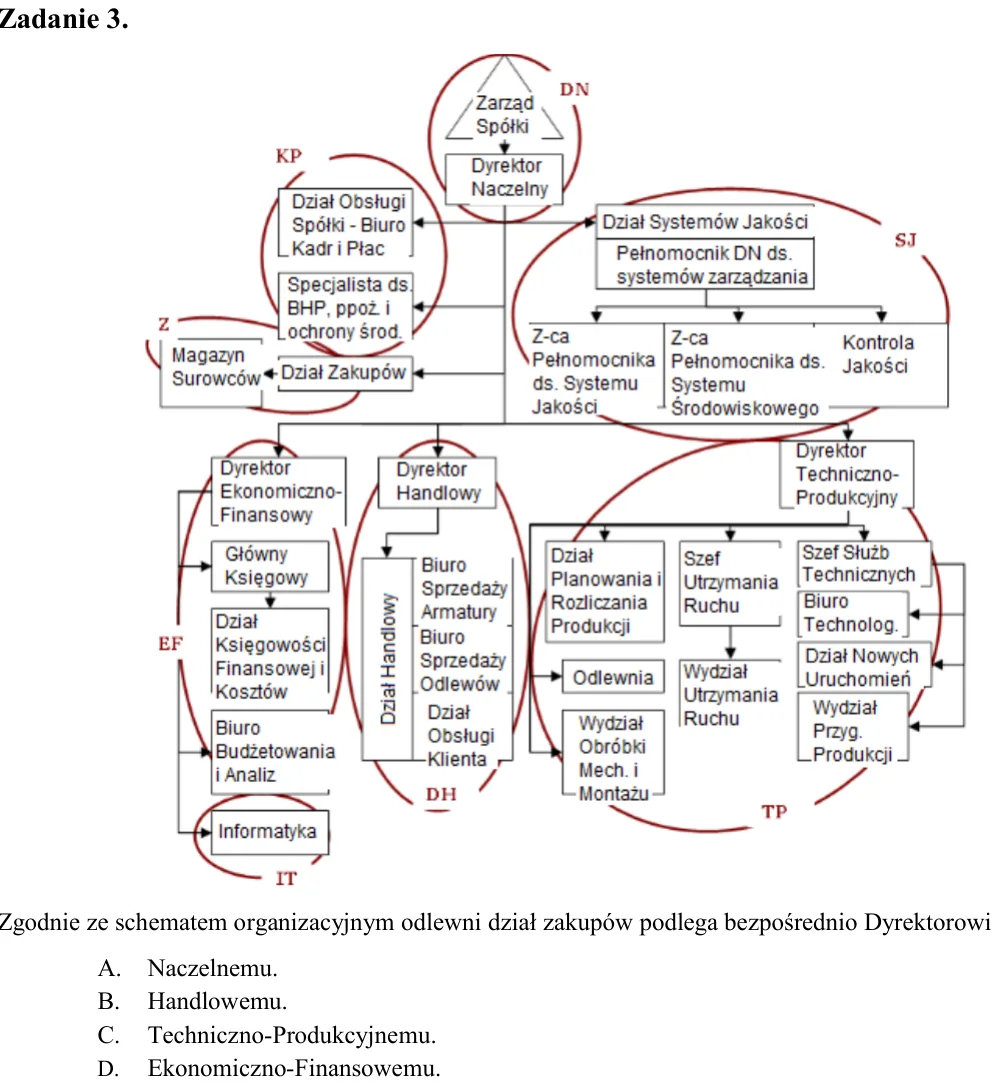

Zadanie 3. Zgodnie ze schematem organizacyjnym odlewni dział zakupów podlega bezpośrednio Dyrektorowi A. Naczelnemu. B. Handlowemu. C. Techniczno-Produkcyjnemu. D. Ekonomiczno-Finansowemu.

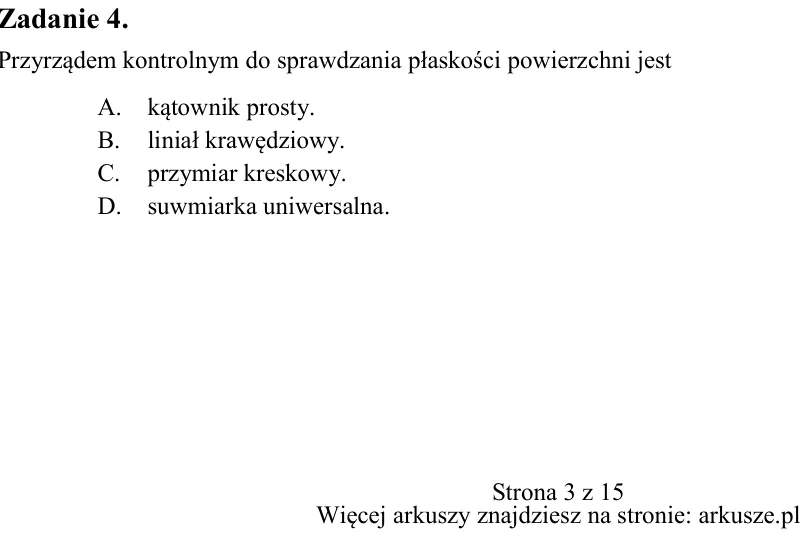

Zadanie 4. Przyrządem kontrolnym do sprawdzania płaskości powierzchni jest A. kątownik prosty. B. liniał krawędziowy. C. przymiar kreskowy. D. suwmiarka uniwersalna.

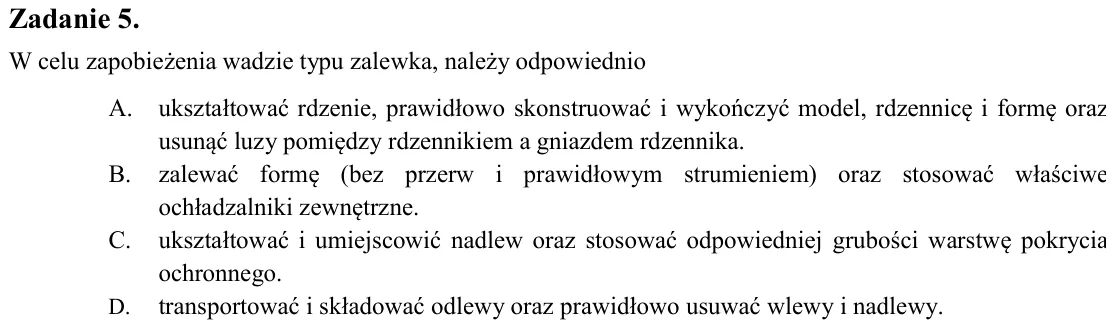

Zadanie 5. W celu zapobieżenia wadzie typu zalewka, należy odpowiednio A. ukształtować rdzenie, prawidłowo skonstruować i wykończyć model, rdzennicę i formę oraz usunąć luzy pomiędzy rdzennikiem a gniazdem rdzennika. B.

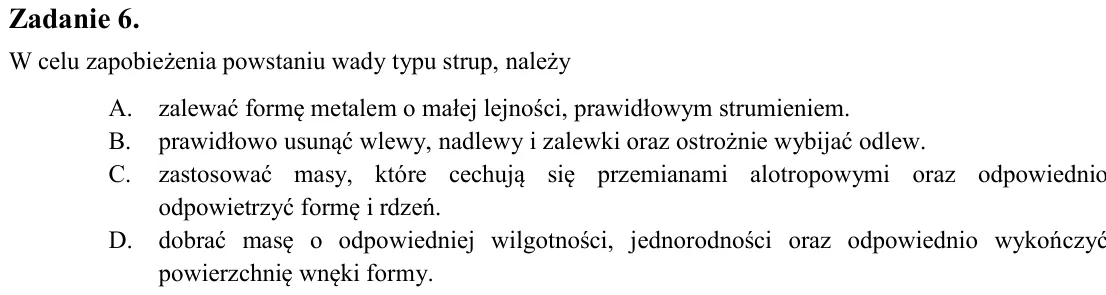

Zadanie 6. W celu zapobieżenia powstaniu wady typu strup, należy A. zalewać formę metalem o małej lejności, prawidłowym strumieniem. B. prawidłowo usunąć wlewy, nadlewy i zalewki oraz ostrożnie wybijać odlew. C. zastosow

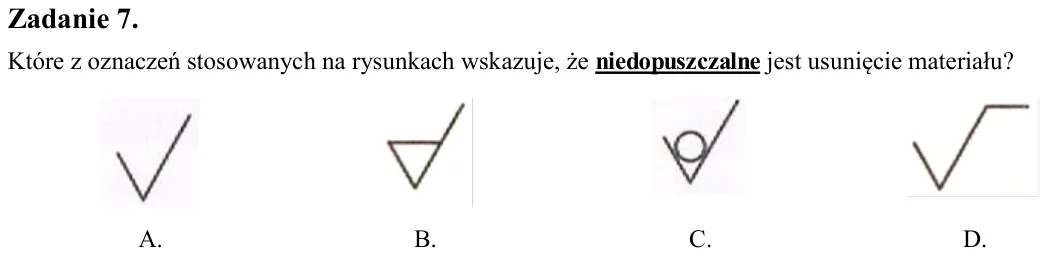

Zadanie 7. Które z oznaczeń stosowanych na rysunkach wskazuje, że niedopuszczalne jest usunięcie materiału?

Zadanie 8. Oznaczenie M10 x 0,5 dotyczy A. długości nitów. B. kształtu nakrętek. C. średnicy wkrętów. D. wielkości gwintów.

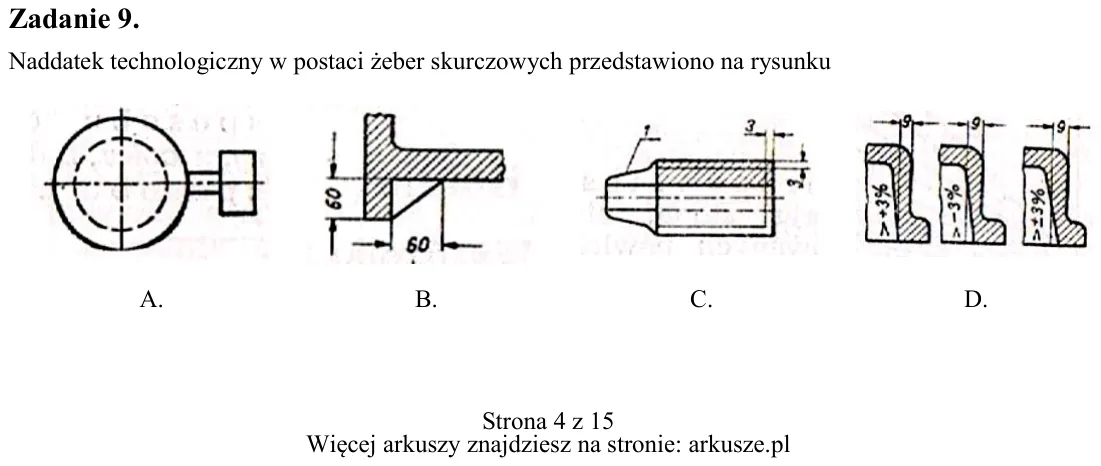

Zadanie 9. Naddatek technologiczny w postaci żeber skurczowych przedstawiono na rysunku A. B. C. D. A. B. C. D.

Zadanie 10. Objętość przelewu o wymiarach Ø20 x 160 mm wynosi około A. 0,32 dm³ B. 0,016 dm³ C. 0.032 dm³ D. 0,053 dm³

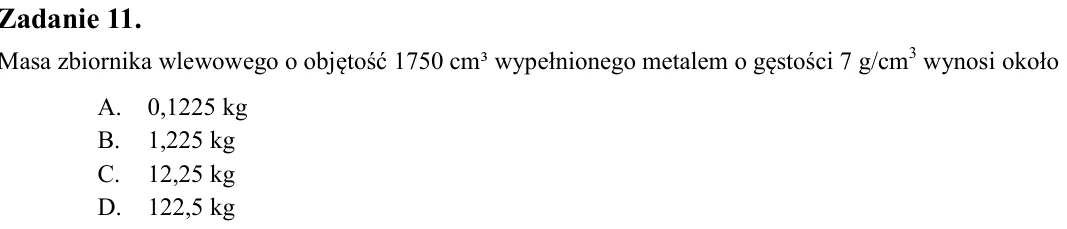

Zadanie 11. Masa zbiornika wlewowego o objętość 1750 cm³ wypełnionego metalem o gęstości 7 g/cm3 wynosi około A. 0,1225 kg B. 1,225 kg C. 12,25 kg D. 122,5 kg

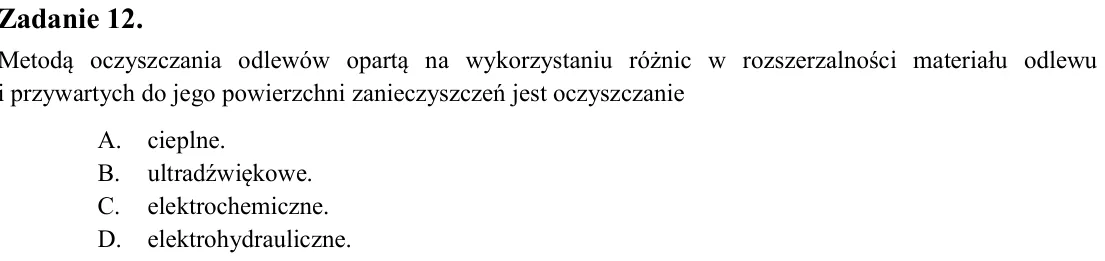

Zadanie 12. Metodą oczyszczania odlewów opartą na wykorzystaniu różnic w rozszerzalności materiału odlewu i przywartych do jego powierzchni zanieczyszczeń jest oczyszczanie A. cieplne. B. ultradźwiękowe. C. elektrochemic

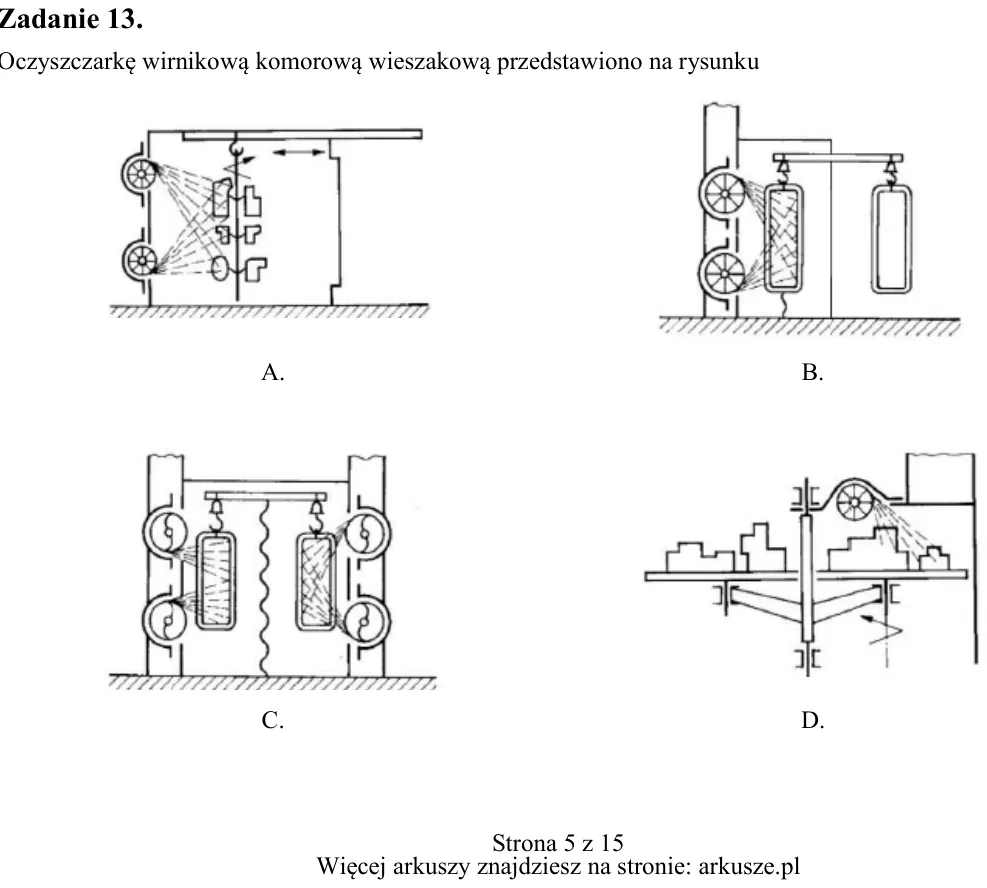

Zadanie 13. Oczyszczarkę wirnikową komorową wieszakową przedstawiono na rysunku A. B. C. D.

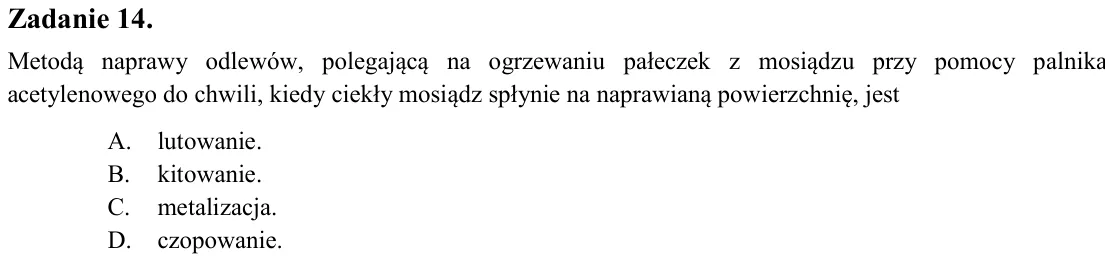

Zadanie 14. Metodą naprawy odlewów, polegającą na ogrzewaniu pałeczek z mosiądzu przy pomocy palnika acetylenowego do chwili, kiedy ciekły mosiądz spłynie na naprawianą powierzchnię, jest A. lutowanie. B. kitowanie. C. m

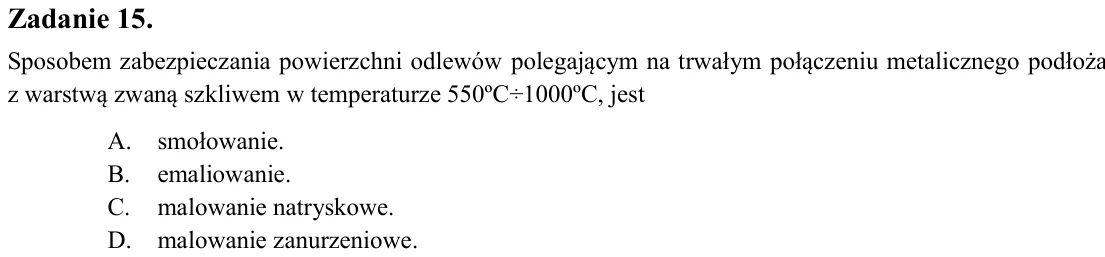

Zadanie 15. Sposobem zabezpieczania powierzchni odlewów polegającym na trwałym połączeniu metalicznego podłoża z warstwą zwaną szkliwem w temperaturze 550ºC÷1000ºC, jest A. smołowanie. B. emaliowanie. C. malowanie natrys

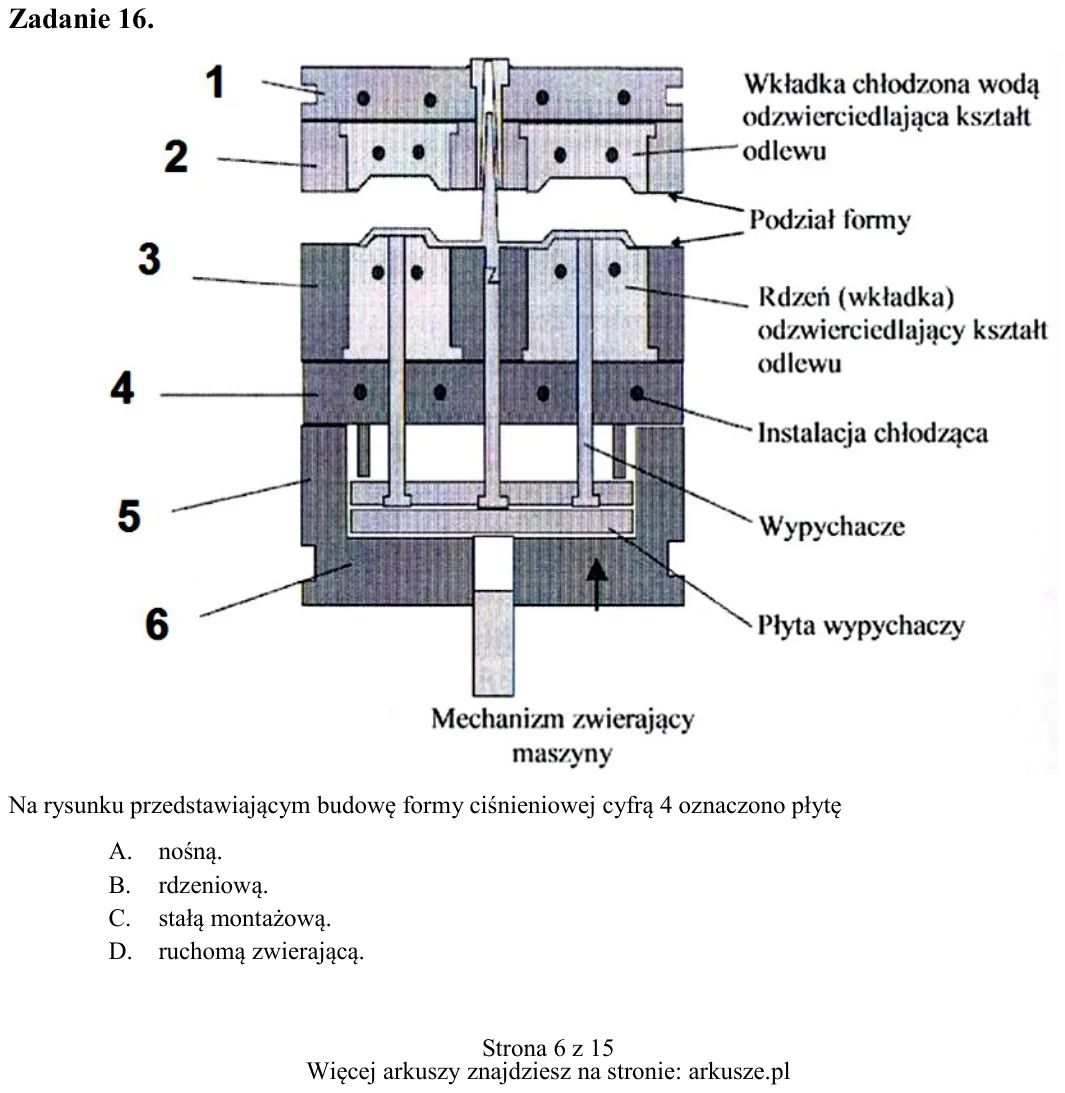

Zadanie 16. Na rysunku przedstawiającym budowę formy ciśnieniowej cyfrą 4 oznaczono płytę A. nośną. B. rdzeniową. C. stałą montażową. D. ruchomą zwierającą.

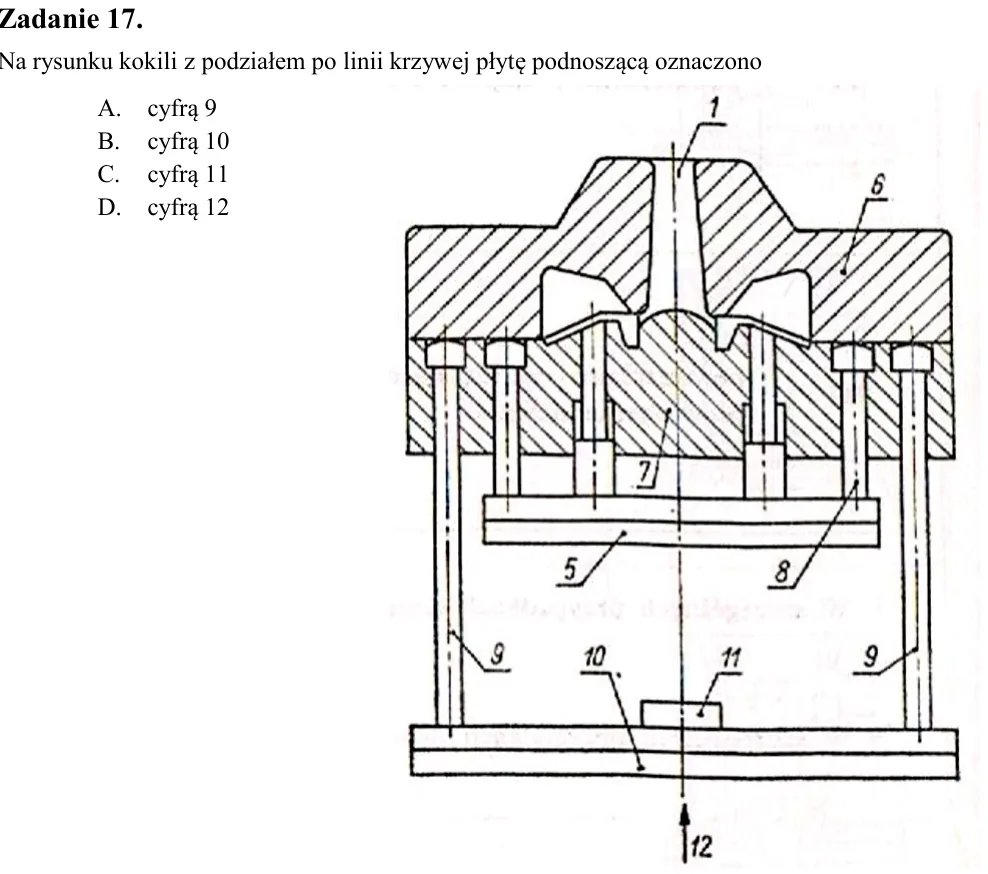

Zadanie 17. Na rysunku kokili z podziałem po linii krzywej płytę podnoszącą oznaczono A. cyfrą 9 B. cyfrą 10 C. cyfrą 11 D. cyfrą 12

Zadanie 18. Utwardzanie form skorupowych odbywa się w temperaturze około A. 100ºC B. 350ºC C. 550ºC D. 650ºC

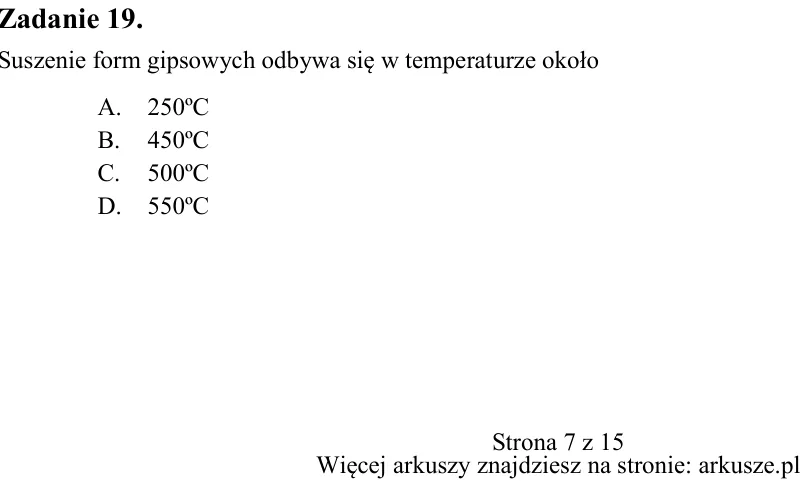

Zadanie 19. Suszenie form gipsowych odbywa się w temperaturze około A. 250ºC B. 450ºC C. 500ºC D. 550ºC

Zadanie 20. Które z oznaczeń dotyczy badania wytrzymałości na ściskanie mas suszonych?

Zadanie 21. Ile maksymalnie lepiszcza zawiera piasek klasy 3K? A. 0,2% B. 0,5% C. 1,0% D. 2,0%

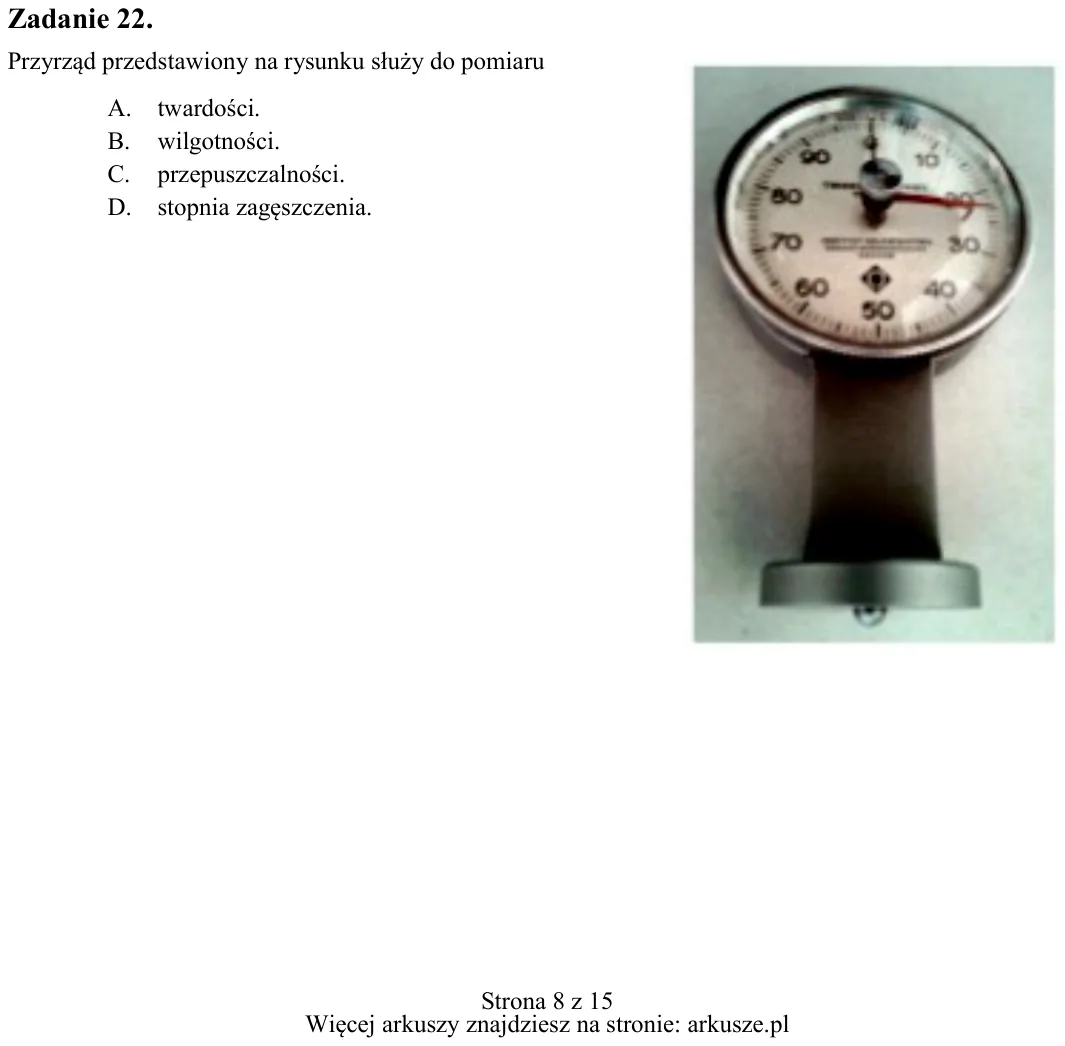

Zadanie 22. Przyrząd przedstawiony na rysunku służy do pomiaru A. twardości. B. wilgotności. C. przepuszczalności. D. stopnia zagęszczenia. A. B. C. D.

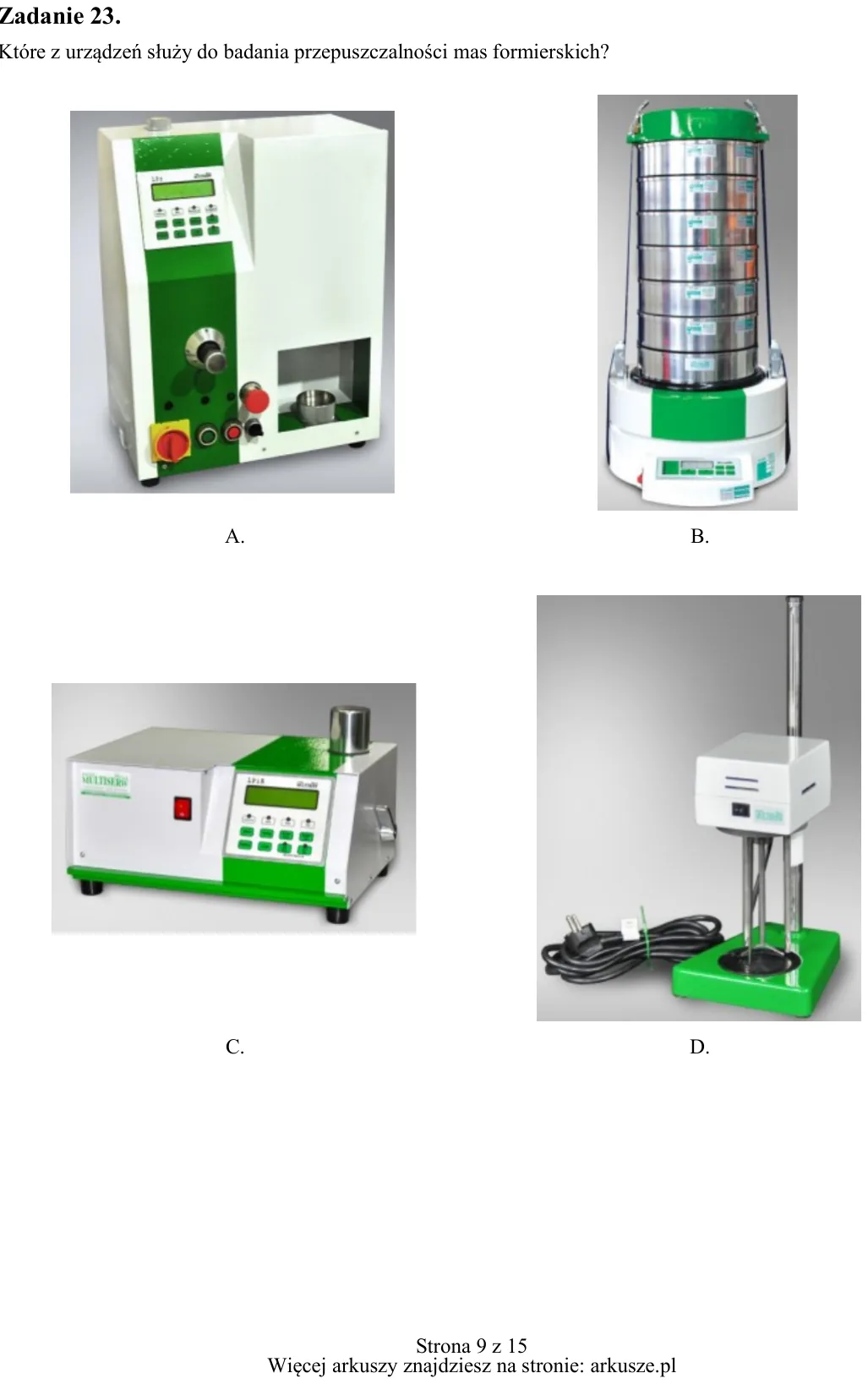

Zadanie 23. Które z urządzeń służy do badania przepuszczalności mas formierskich? A. B. C. D.

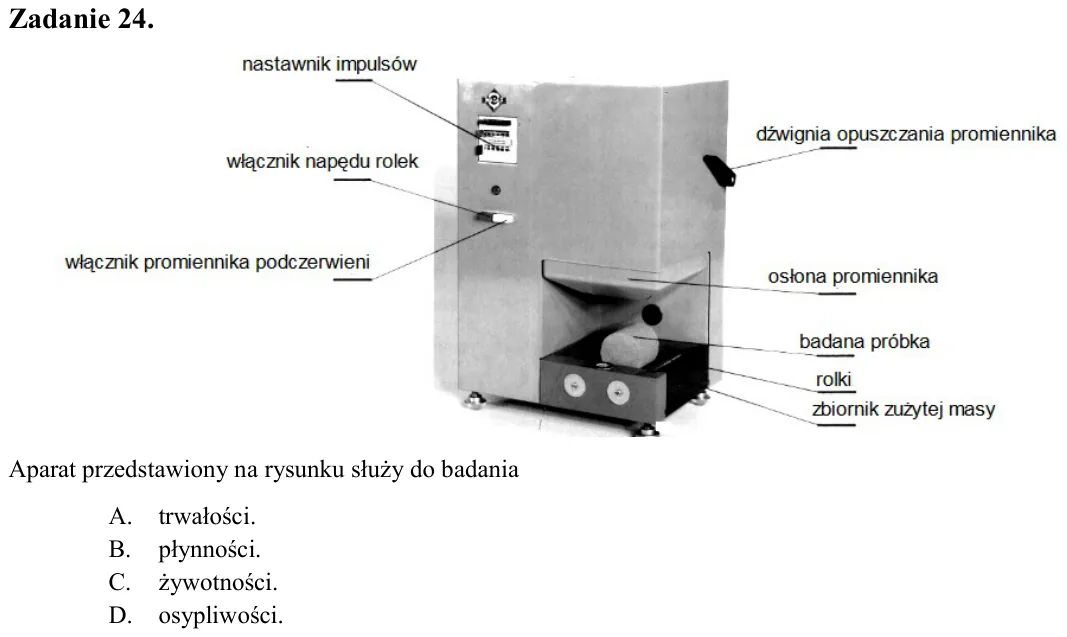

Zadanie 24. Aparat przedstawiony na rysunku służy do badania A. trwałości. B. płynności. C. żywotności. D. osypliwości.

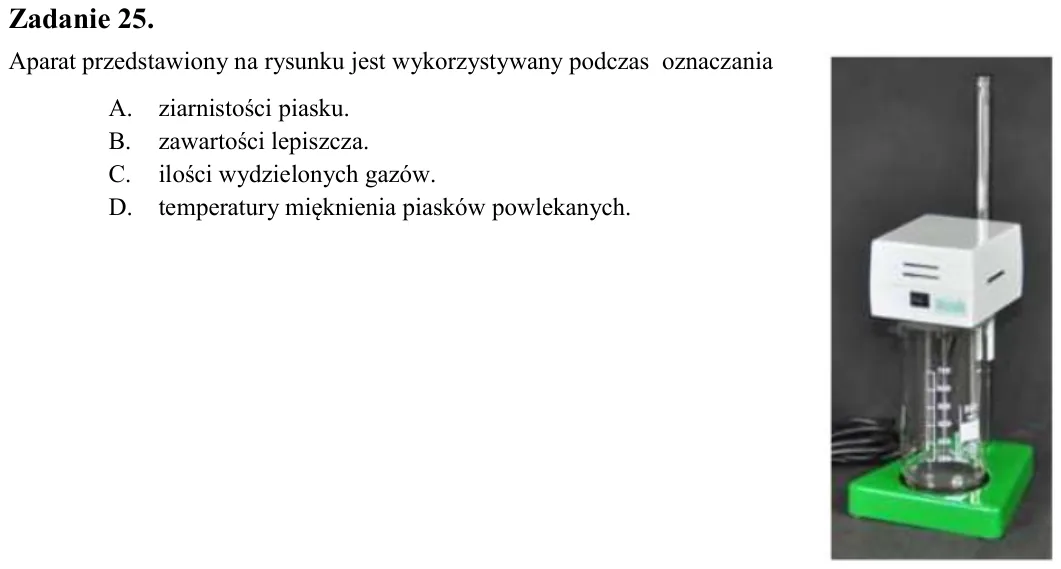

Zadanie 25. Aparat przedstawiony na rysunku jest wykorzystywany podczas oznaczania A. ziarnistości piasku. B. zawartości lepiszcza. C. ilości wydzielonych gazów. D. temperatury mięknienia piasków powlekanych.

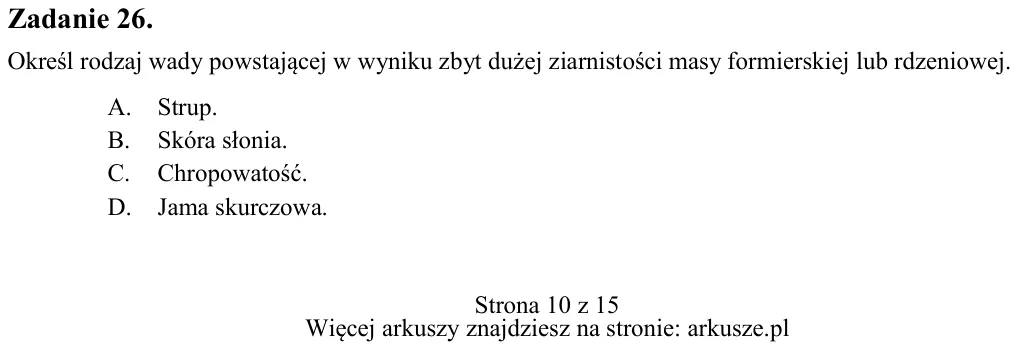

Zadanie 26. Określ rodzaj wady powstającej w wyniku zbyt dużej ziarnistości masy formierskiej lub rdzeniowej. A. Strup. B. Skóra słonia. C. Chropowatość. D. Jama skurczowa.

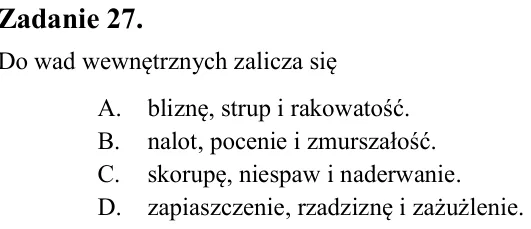

Zadanie 27. Do wad wewnętrznych zalicza się A. bliznę, strup i rakowatość. B. nalot, pocenie i zmurszałość. C. skorupę, niespaw i naderwanie. D. zapiaszczenie, rzadziznę i zażużlenie.

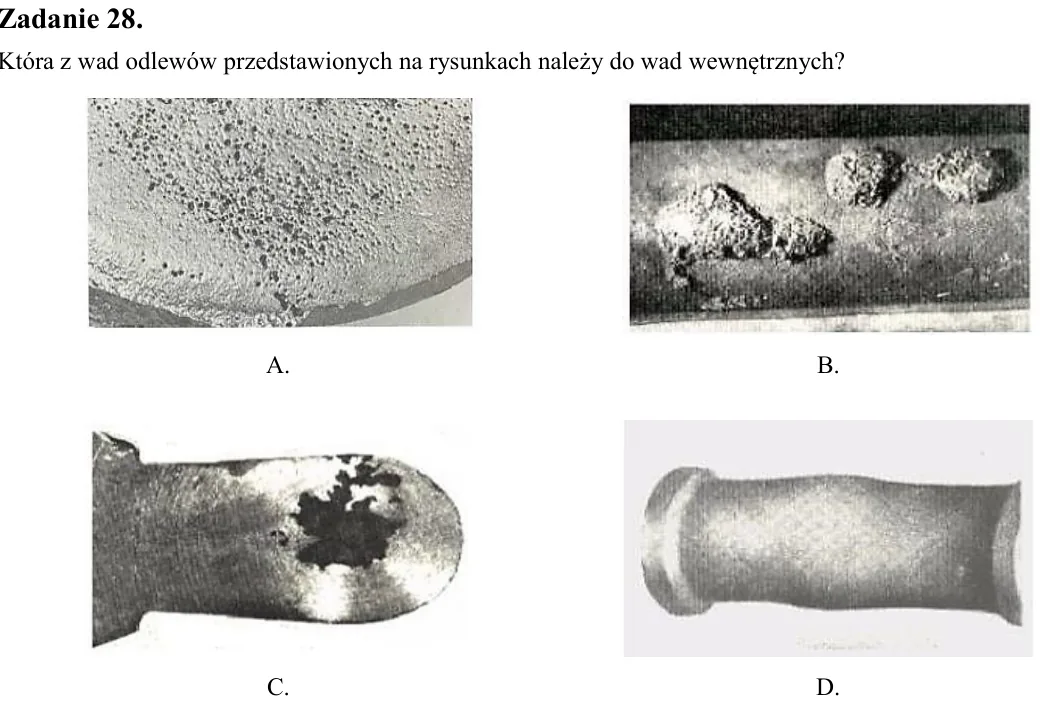

Zadanie 28. Która z wad odlewów przedstawionych na rysunkach należy do wad wewnętrznych?

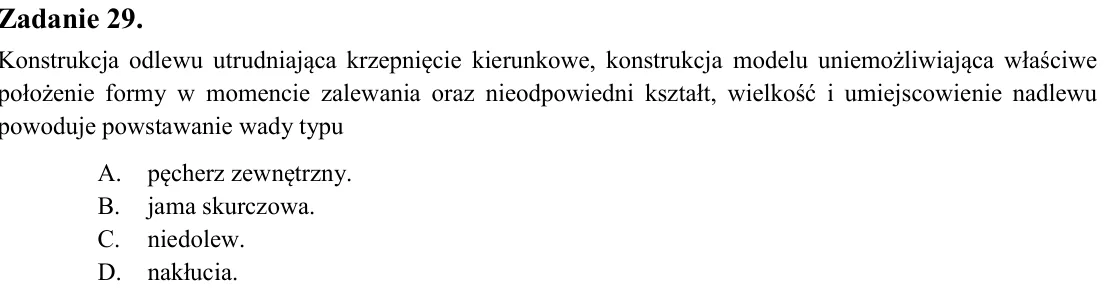

Zadanie 29. Konstrukcja odlewu utrudniająca krzepnięcie kierunkowe, konstrukcja modelu uniemożliwiająca właściwe położenie formy w momencie zalewania oraz nieodpowiedni kształt, wielkość i umiejscowienie nadlewu powoduje

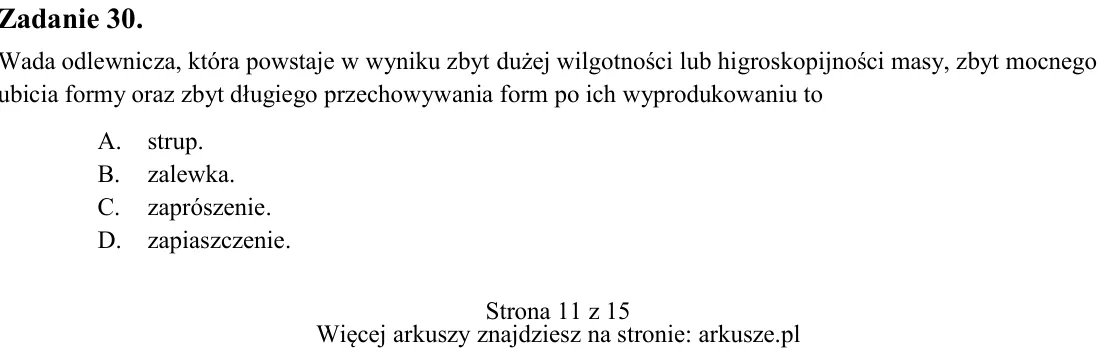

Zadanie 30. Wada odlewnicza, która powstaje w wyniku zbyt dużej wilgotności lub higroskopijności masy, zbyt mocnego ubicia formy oraz zbyt długiego przechowywania form po ich wyprodukowaniu to A. strup. B. zalewka. C. za

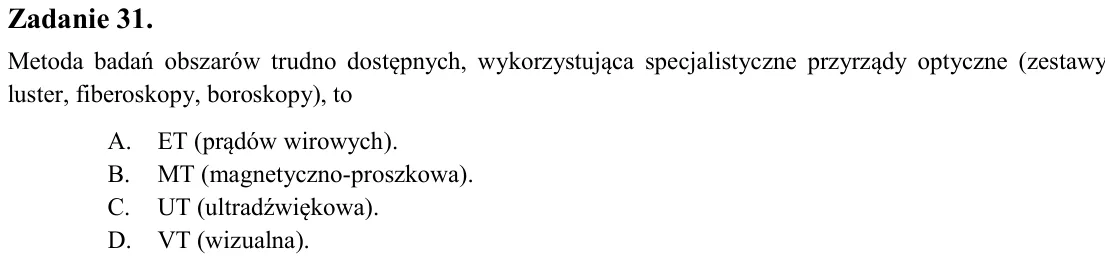

Zadanie 31. Metoda badań obszarów trudno dostępnych, wykorzystująca specjalistyczne przyrządy optyczne (zestawy luster, fiberoskopy, boroskopy), to A. ET (prądów wirowych). B. MT (magnetyczno-proszkowa). C. UT (ultradźwi

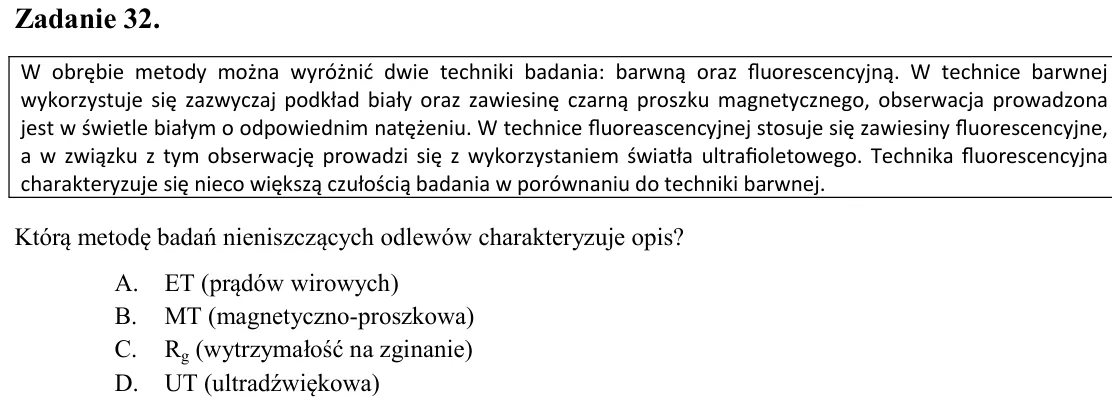

Zadanie 32. Którą metodę badań nieniszczących odlewów charakteryzuje opis? A. ET (prądów wirowych) B. MT (magnetyczno-proszkowa) C. Rg (wytrzymałość na zginanie) D. UT (ultradźwiękowa)

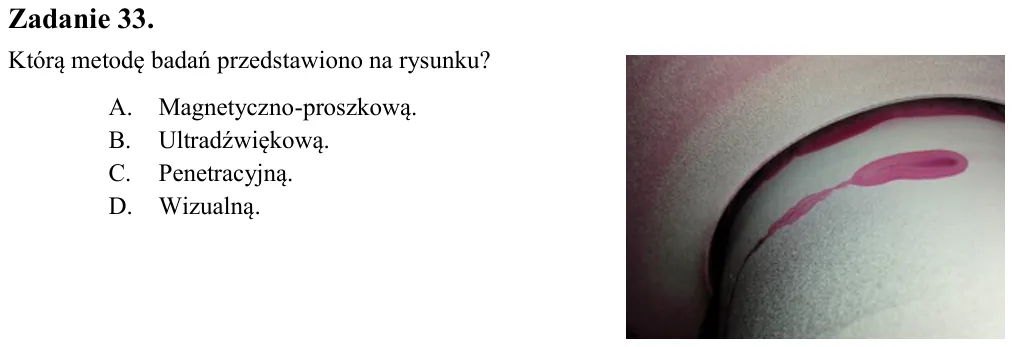

Zadanie 33. Którą metodę badań przedstawiono na rysunku? A. Magnetyczno-proszkową. B. Ultradźwiękową. C. Penetracyjną. D. Wizualną.

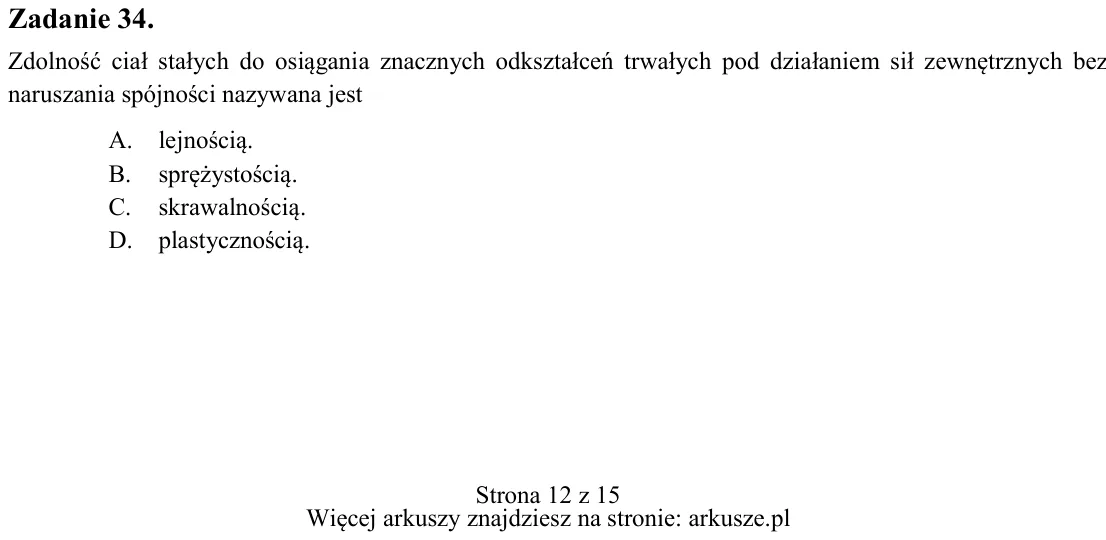

Zadanie 34. Zdolność ciał stałych do osiągania znacznych odkształceń trwałych pod działaniem sił zewnętrznych bez naruszania spójności nazywana jest A. lejnością. B. sprężystością. C. skrawalnością. D. plastycznością. W

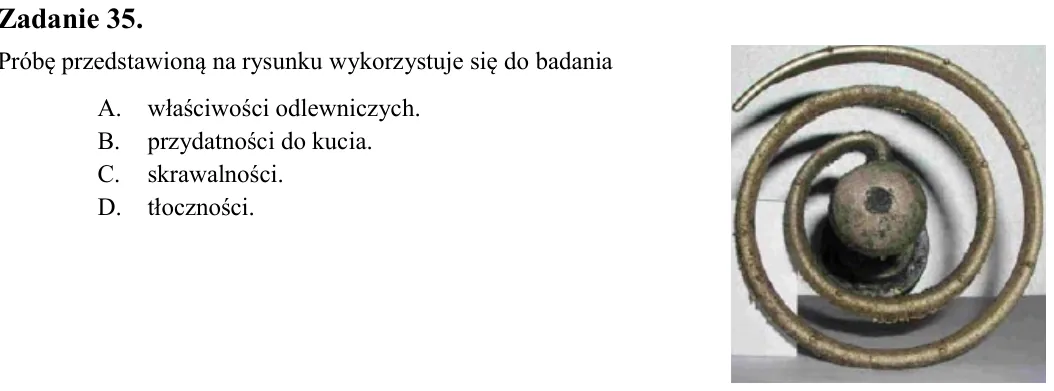

Zadanie 35. Próbę przedstawioną na rysunku wykorzystuje się do badania A. właściwości odlewniczych. B. przydatności do kucia. C. skrawalności. D. tłoczności.

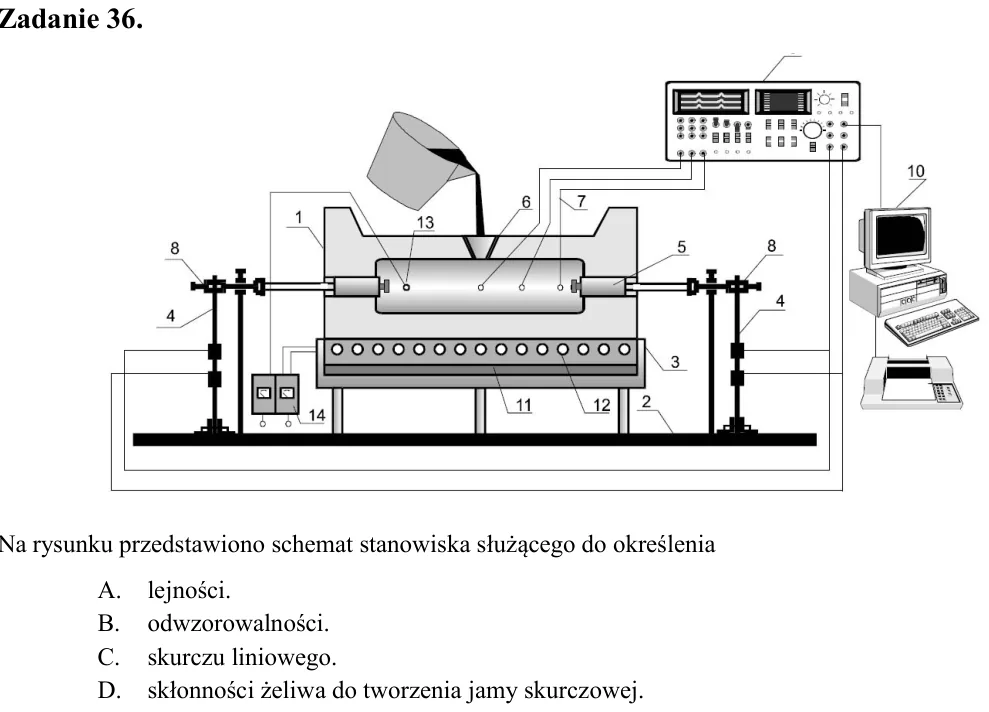

Zadanie 36. Na rysunku przedstawiono schemat stanowiska służącego do określenia A. lejności. B. odwzorowalności. C. skurczu liniowego. D. skłonności żeliwa do tworzenia jamy skurczowej.

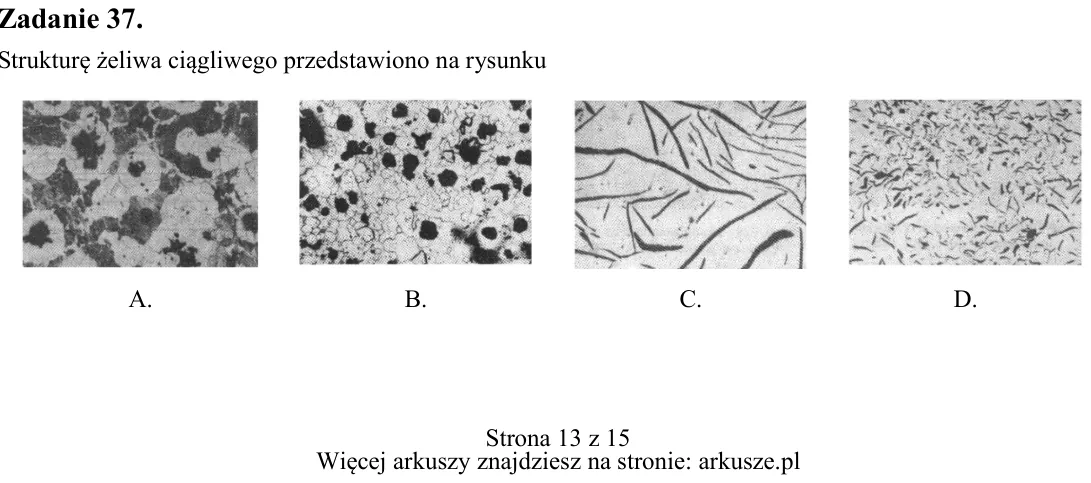

Zadanie 37. Strukturę żeliwa ciągliwego przedstawiono na rysunku A. B. C. D.

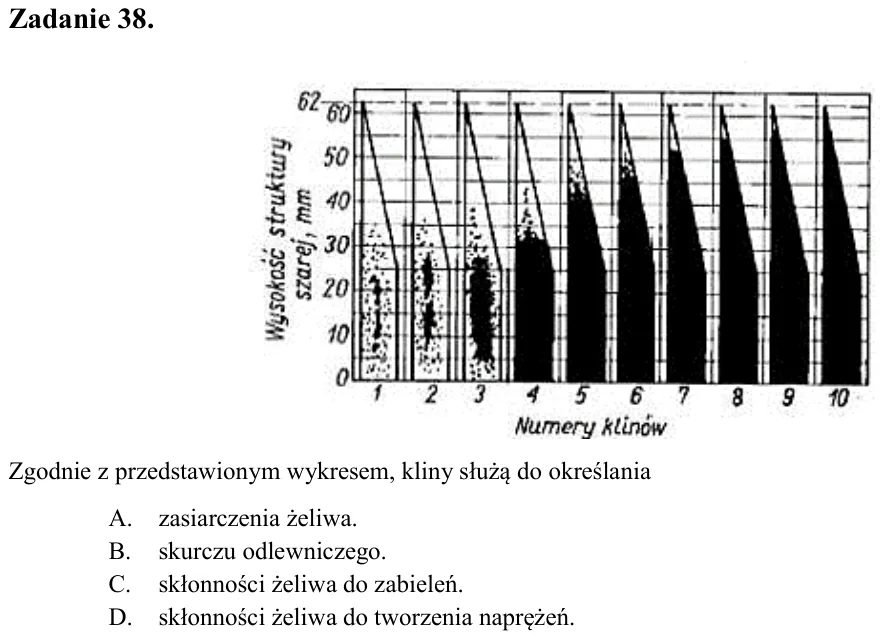

Zadanie 38. Zgodnie z przedstawionym wykresem, kliny służą do określania A. zasiarczenia żeliwa. B. skurczu odlewniczego. C. skłonności żeliwa do zabieleń. D. skłonności żeliwa do tworzenia naprężeń.

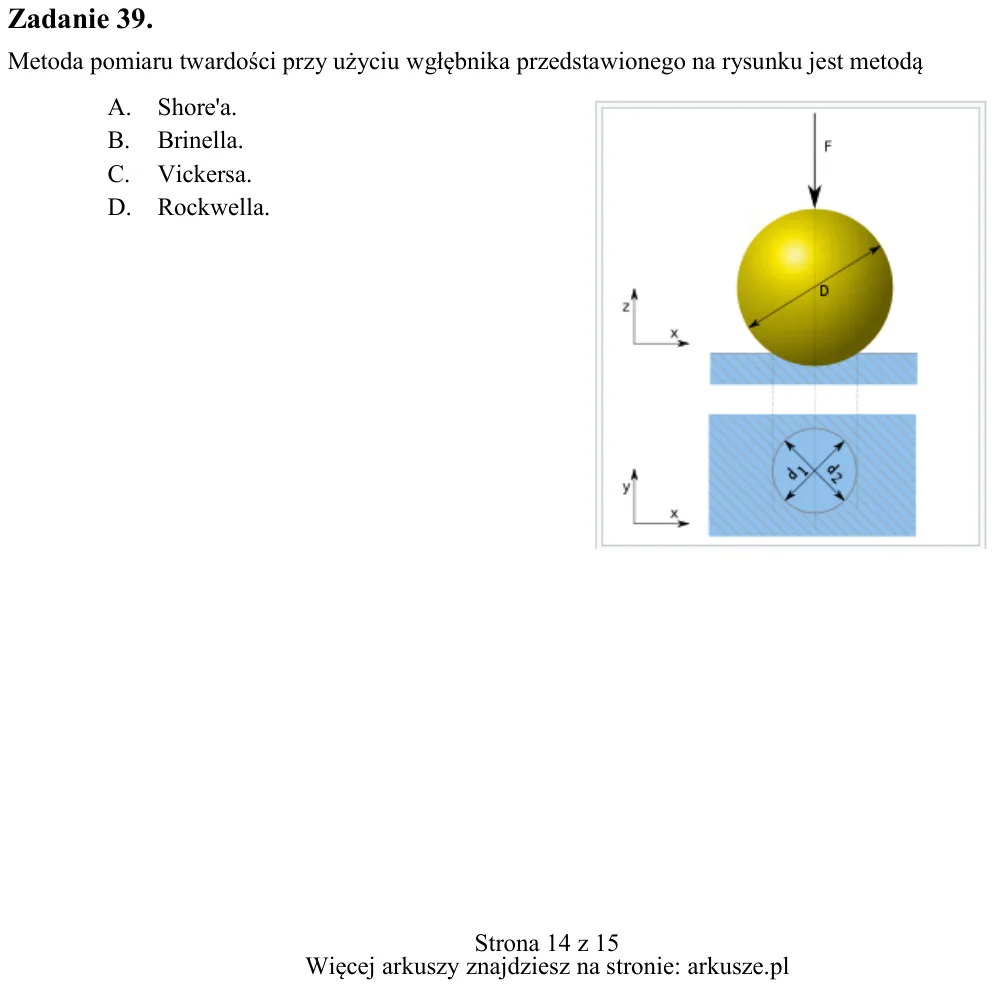

Zadanie 39. Metoda pomiaru twardości przy użyciu wgłębnika przedstawionego na rysunku jest metodą A. Shore'a. B. Brinella. C. Vickersa. D. Rockwella.

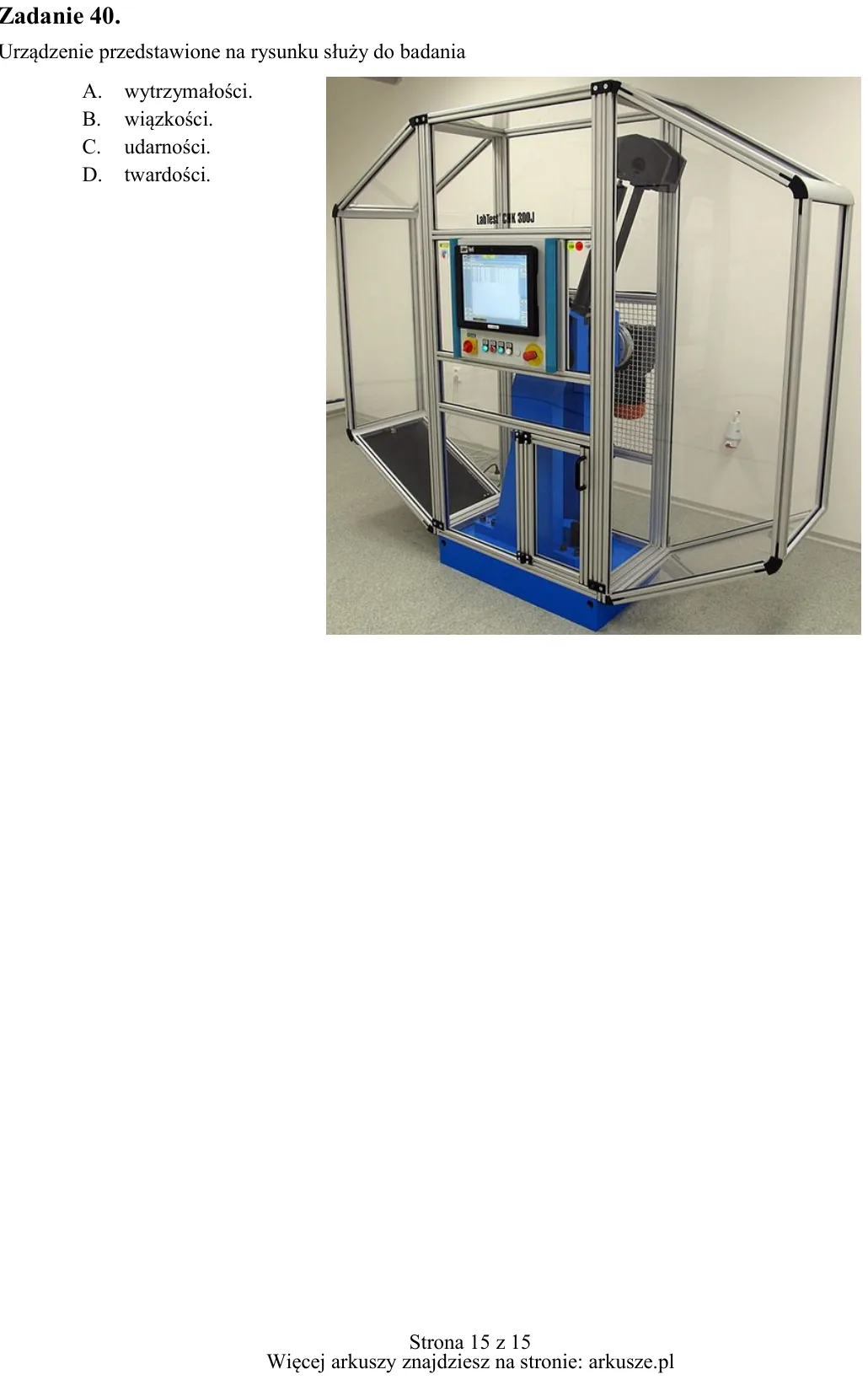

Zadanie 40. Urządzenie przedstawione na rysunku służy do badania A. wytrzymałości. B. wiązkości. C. udarności. D. twardości.
