M38 · Egzamin zawodowy · czerwiec 2019

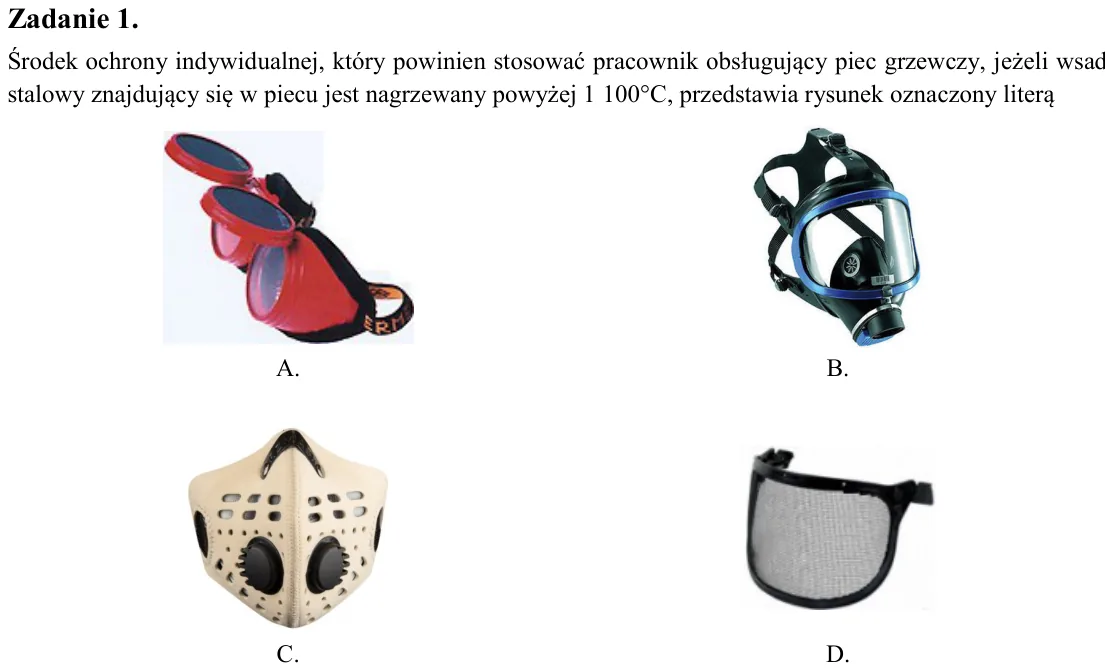

Zadanie 1. Środek ochrony indywidualnej, który powinien stosować pracownik obsługujący piec grzewczy, jeżeli wsad stalowy znajdujący się w piecu jest nagrzewany powyżej 1 100°C, przedstawia rysunek oznaczony literą

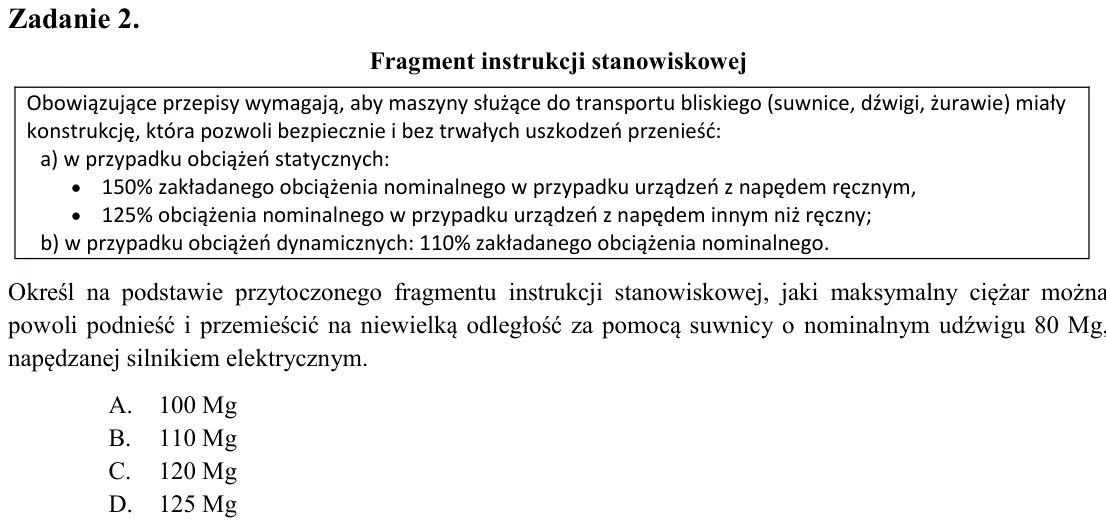

Zadanie 2. Fragment instrukcji stanowiskowej Określ na podstawie przytoczonego fragmentu instrukcji stanowiskowej, jaki maksymalny ciężar można powoli podnieść i przemieścić na niewielką odległość za pomocą suwnicy o nom

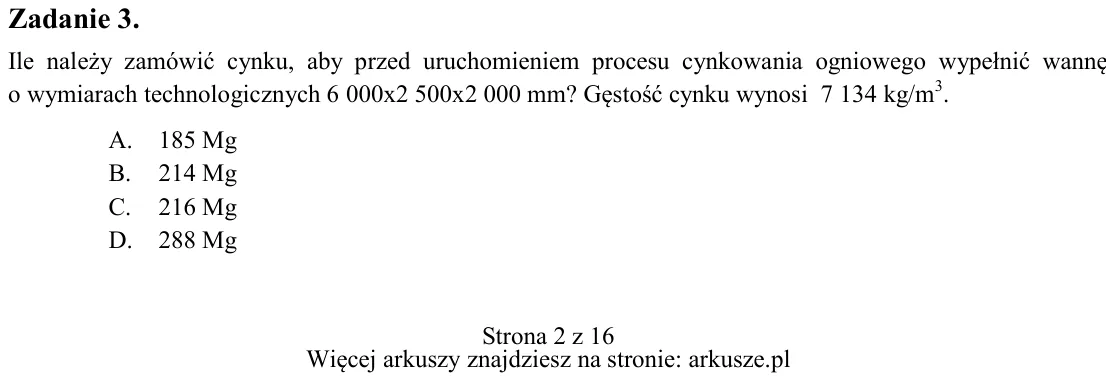

Zadanie 3. Ile należy zamówić cynku, aby przed uruchomieniem procesu cynkowania ogniowego wypełnić wannę o wymiarach technologicznych 6 000x2 500x2 000 mm? Gęstość cynku wynosi 7 134 kg/m3. A. 185 Mg B. 214 Mg C. 216 Mg

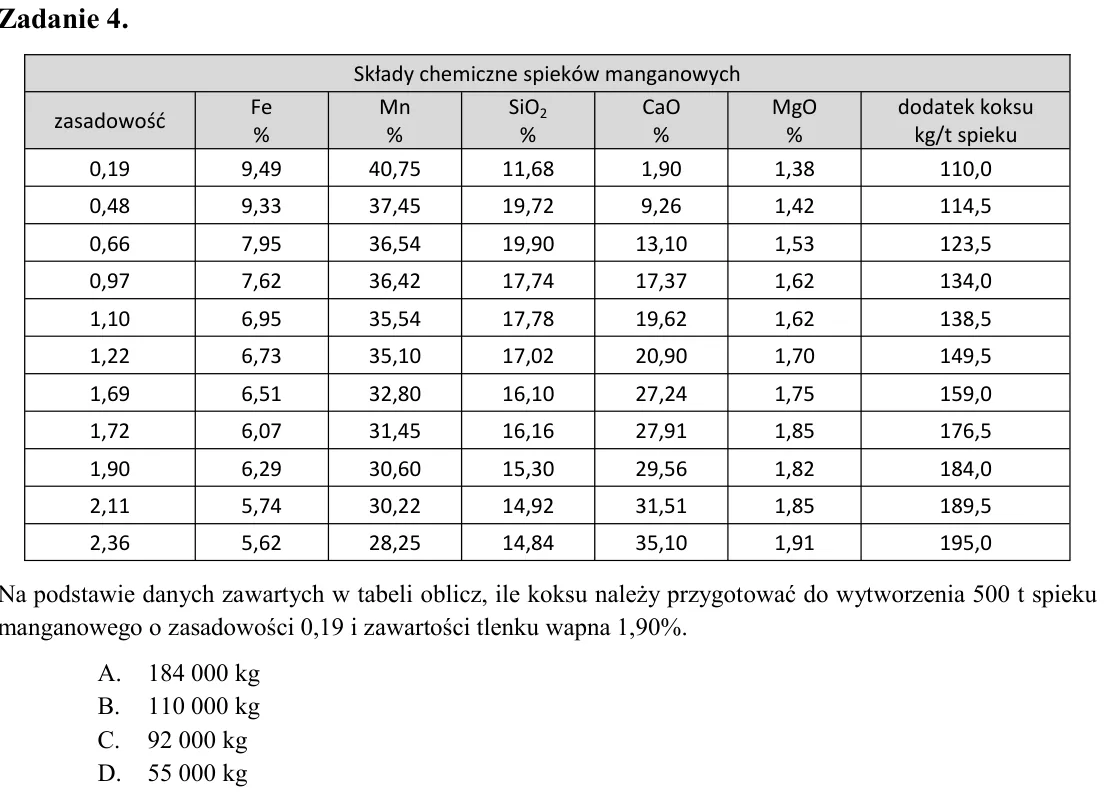

Zadanie 4. Na podstawie danych zawartych w tabeli oblicz, ile koksu należy przygotować do wytworzenia 500 t spieku manganowego o zasadowości 0,19 i zawartości tlenku wapna 1,90%. A. 184 000 kg B. 110 000 kg C. 92 000 kg

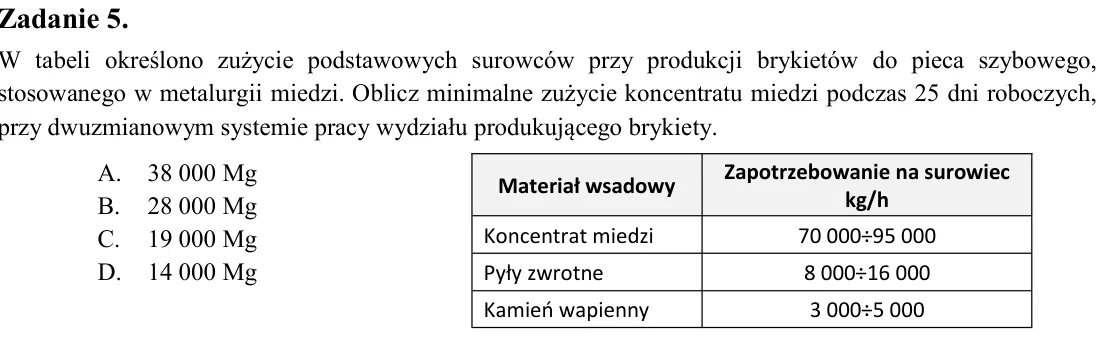

Zadanie 5. W tabeli określono zużycie podstawowych surowców przy produkcji brykietów do pieca szybowego, stosowanego w metalurgii miedzi. Oblicz minimalne zużycie koncentratu miedzi podczas 25 dni roboczych, przy dwuzmia

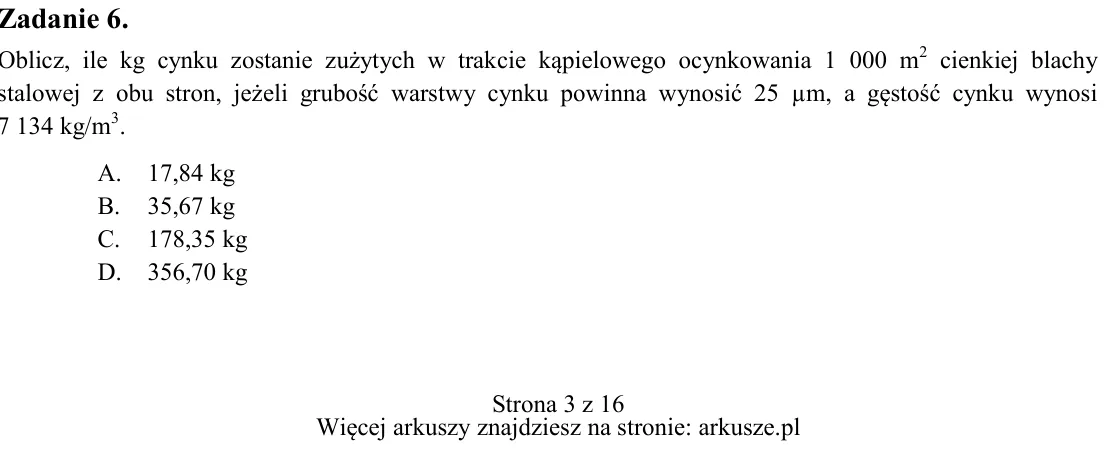

Zadanie 6. Oblicz, ile kg cynku zostanie zużytych w trakcie kąpielowego ocynkowania 1 000 m2 cienkiej blachy stalowej z obu stron, jeżeli grubość warstwy cynku powinna wynosić 25 µm, a gęstość cynku wynosi 7 134 kg/m3. A

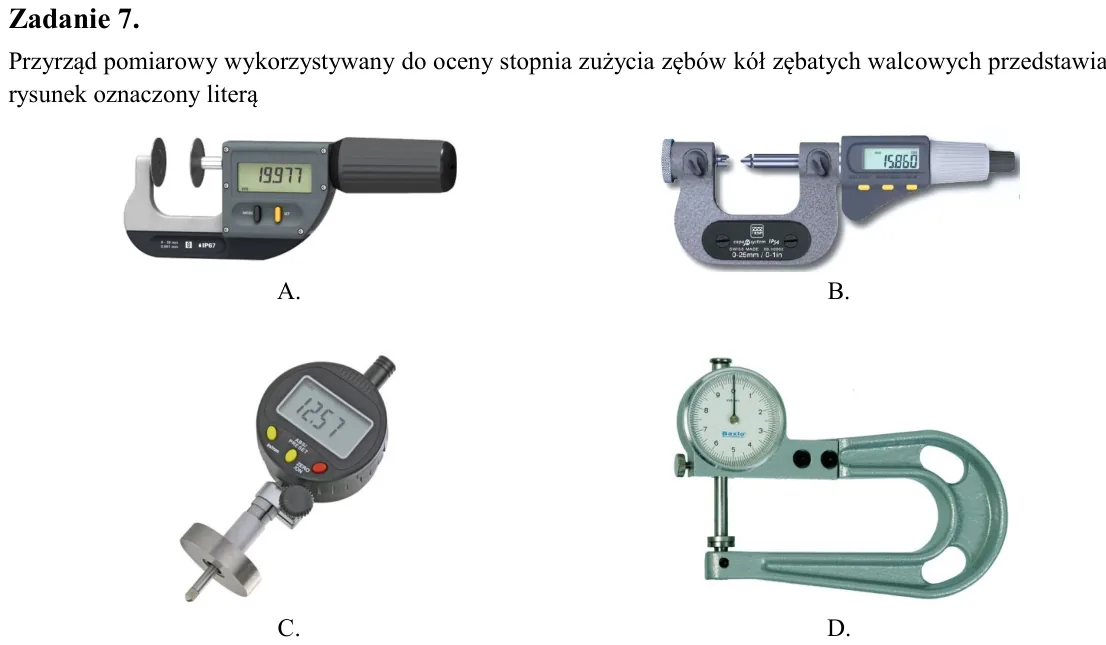

Zadanie 7. Przyrząd pomiarowy wykorzystywany do oceny stopnia zużycia zębów kół zębatych walcowych przedstawia rysunek oznaczony literą

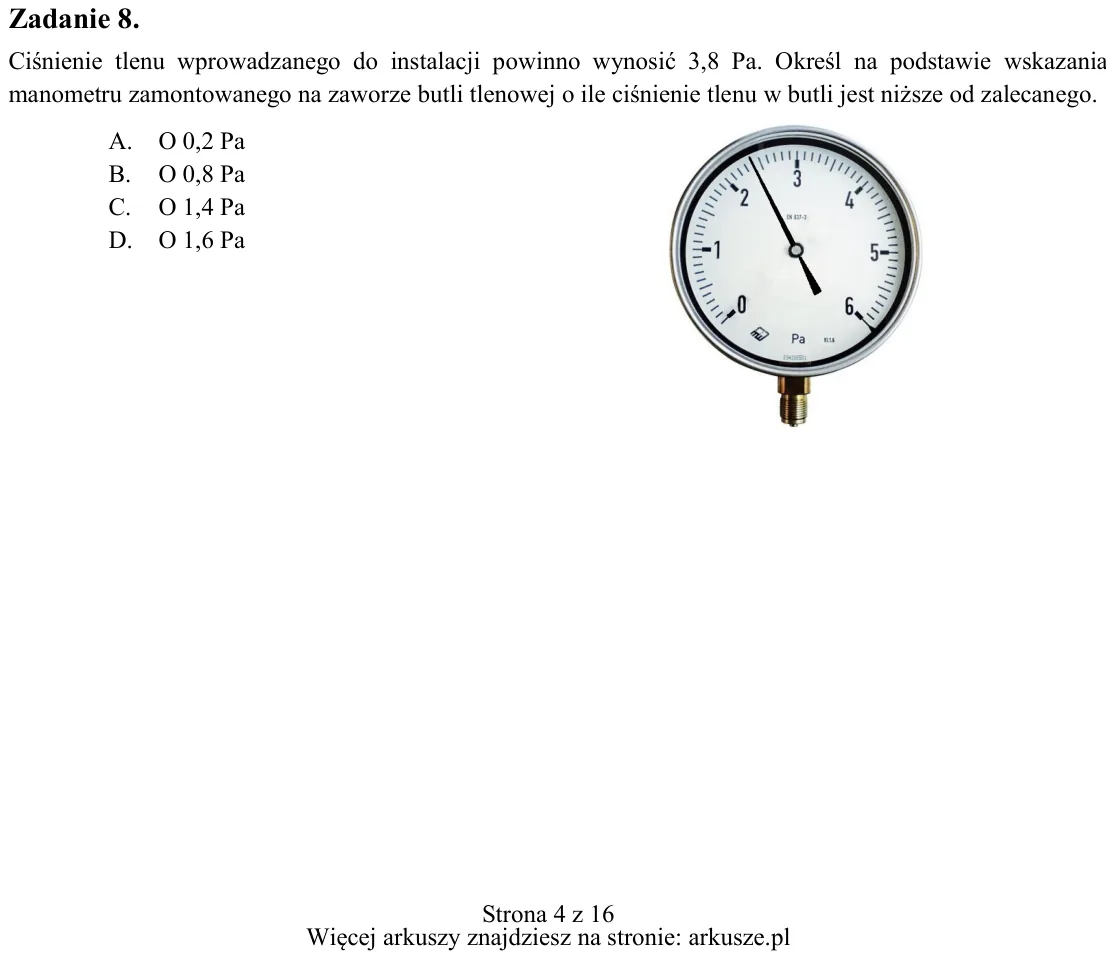

Zadanie 8. Ciśnienie tlenu wprowadzanego do instalacji powinno wynosić 3,8 Pa. Określ na podstawie wskazania manometru zamontowanego na zaworze butli tlenowej o ile ciśnienie tlenu w butli jest niższe od zalecanego. A. O

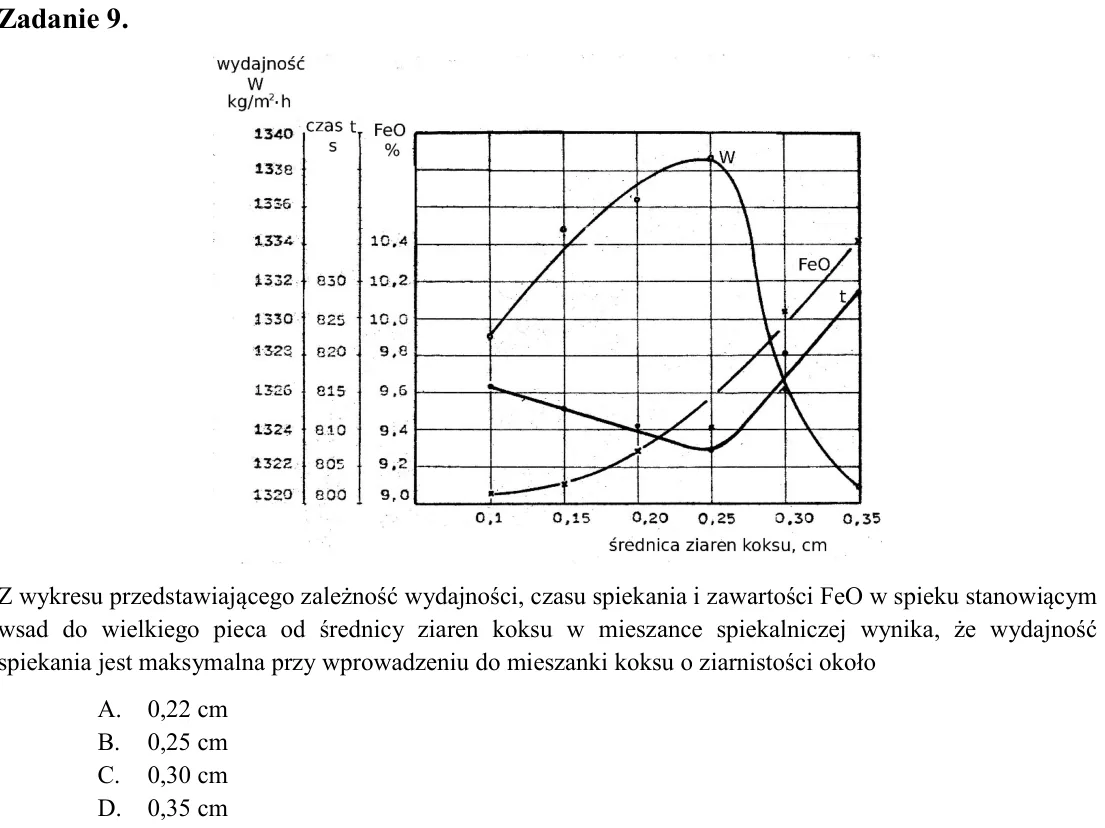

Zadanie 9. Z wykresu przedstawiającego zależność wydajności, czasu spiekania i zawartości FeO w spieku stanowiącym wsad do wielkiego pieca od średnicy ziaren koksu w mieszance spiekalniczej wynika, że wydajność spiekania

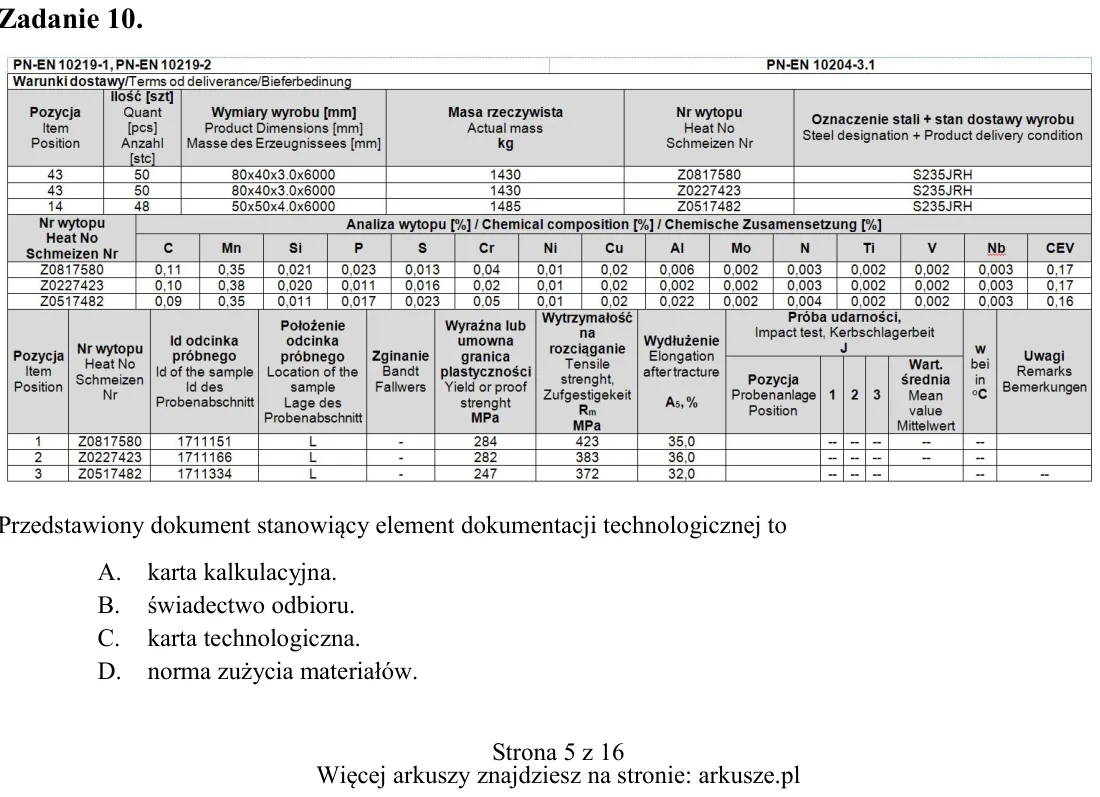

Zadanie 10. Przedstawiony dokument stanowiący element dokumentacji technologicznej to A. karta kalkulacyjna. B. świadectwo odbioru. C. karta technologiczna. D. norma zużycia materiałów.

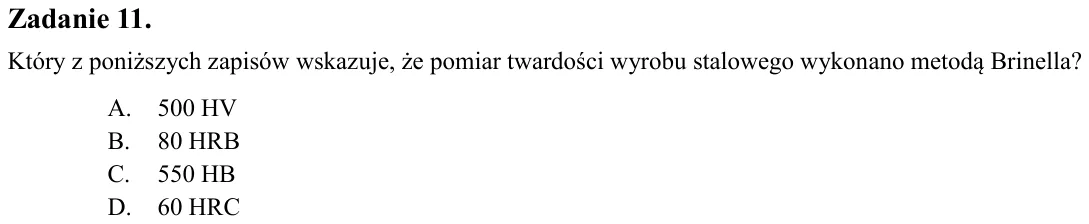

Zadanie 11. Który z poniższych zapisów wskazuje, że pomiar twardości wyrobu stalowego wykonano metodą Brinella? A. 500 HV B. 80 HRB C. 550 HB D. 60 HRC

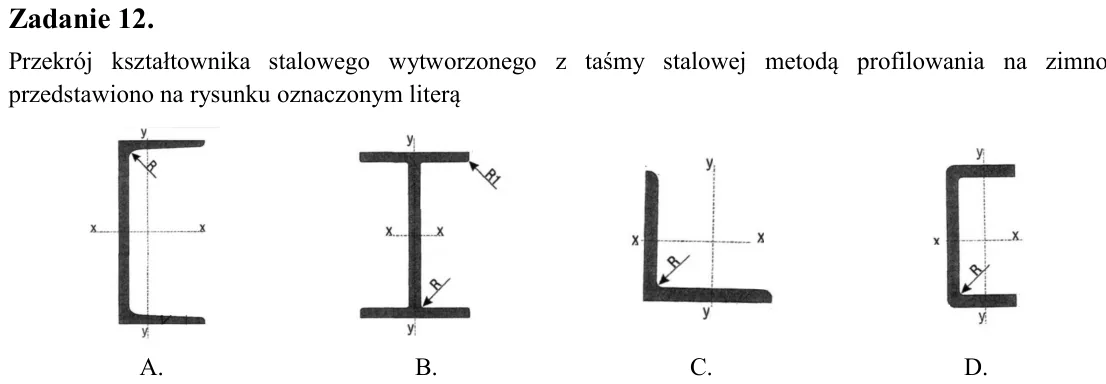

Zadanie 12. Przekrój kształtownika stalowego wytworzonego z taśmy stalowej metodą profilowania na zimno przedstawiono na rysunku oznaczonym literą

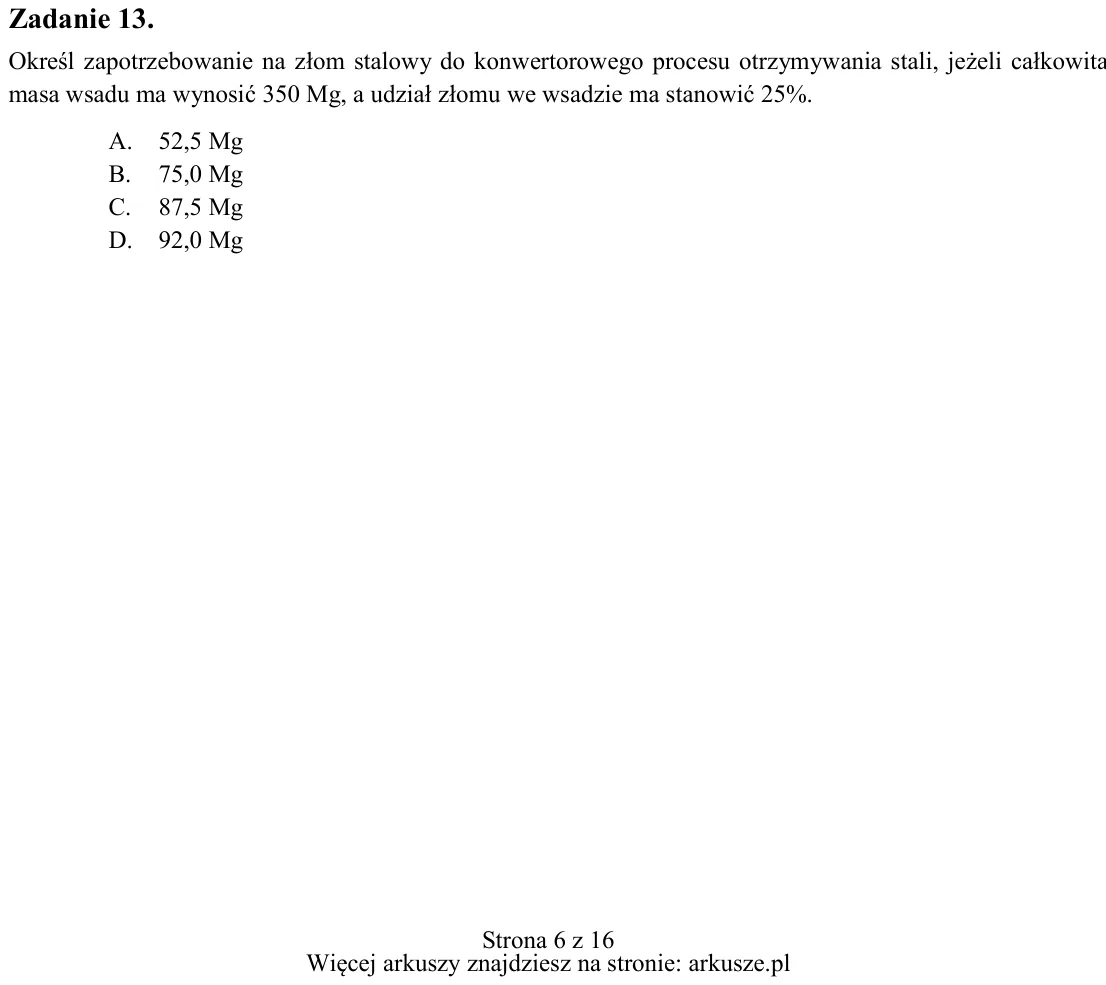

Zadanie 13. Określ zapotrzebowanie na złom stalowy do konwertorowego procesu otrzymywania stali, jeżeli całkowita masa wsadu ma wynosić 350 Mg, a udział złomu we wsadzie ma stanowić 25%. A. 52,5 Mg B. 75,0 Mg C. 87,5 Mg

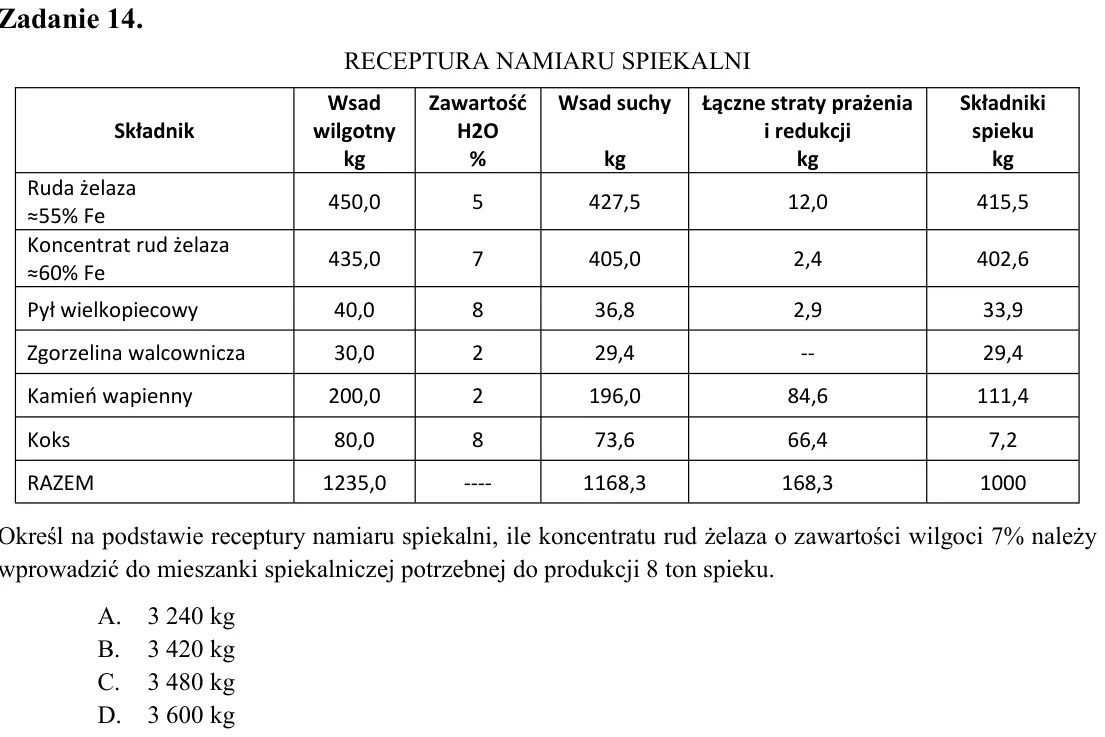

Zadanie 14. RECEPTURA NAMIARU SPIEKALNI Określ na podstawie receptury namiaru spiekalni, ile koncentratu rud żelaza o zawartości wilgoci 7% należy wprowadzić do mieszanki spiekalniczej potrzebnej do produkcji 8 ton spiek

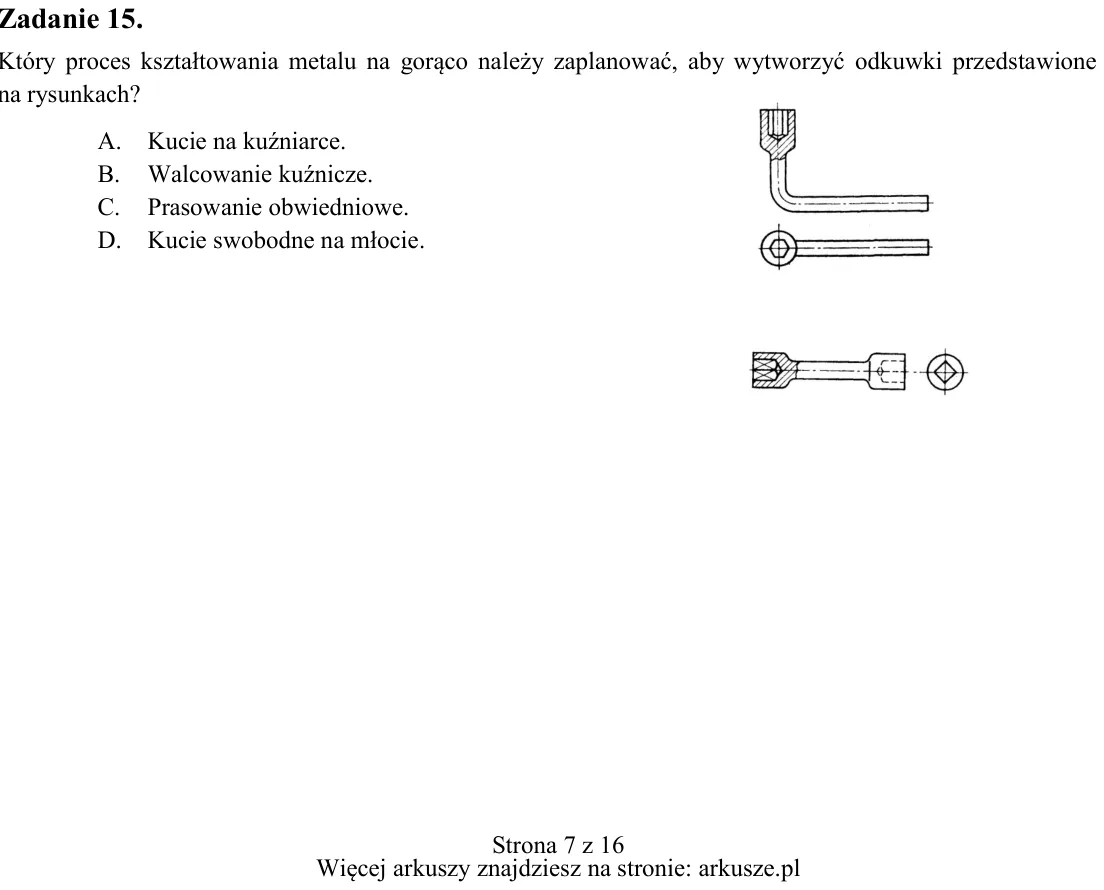

Zadanie 15. Który proces kształtowania metalu na gorąco należy zaplanować, aby wytworzyć odkuwki przedstawione na rysunkach? A. Kucie na kuźniarce. B. Walcowanie kuźnicze. C. Prasowanie obwiedniowe. D. Kucie swobodne na

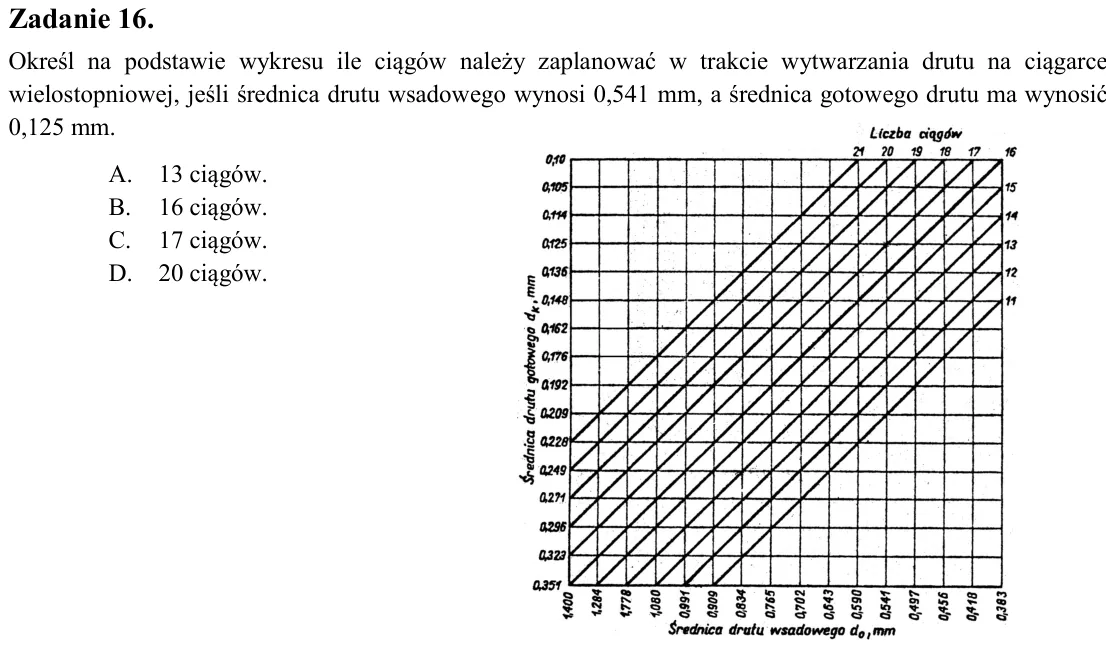

Zadanie 16. Określ na podstawie wykresu ile ciągów należy zaplanować w trakcie wytwarzania drutu na ciągarce wielostopniowej, jeśli średnica drutu wsadowego wynosi 0,541 mm, a średnica gotowego drutu ma wynosić 0,125 mm.

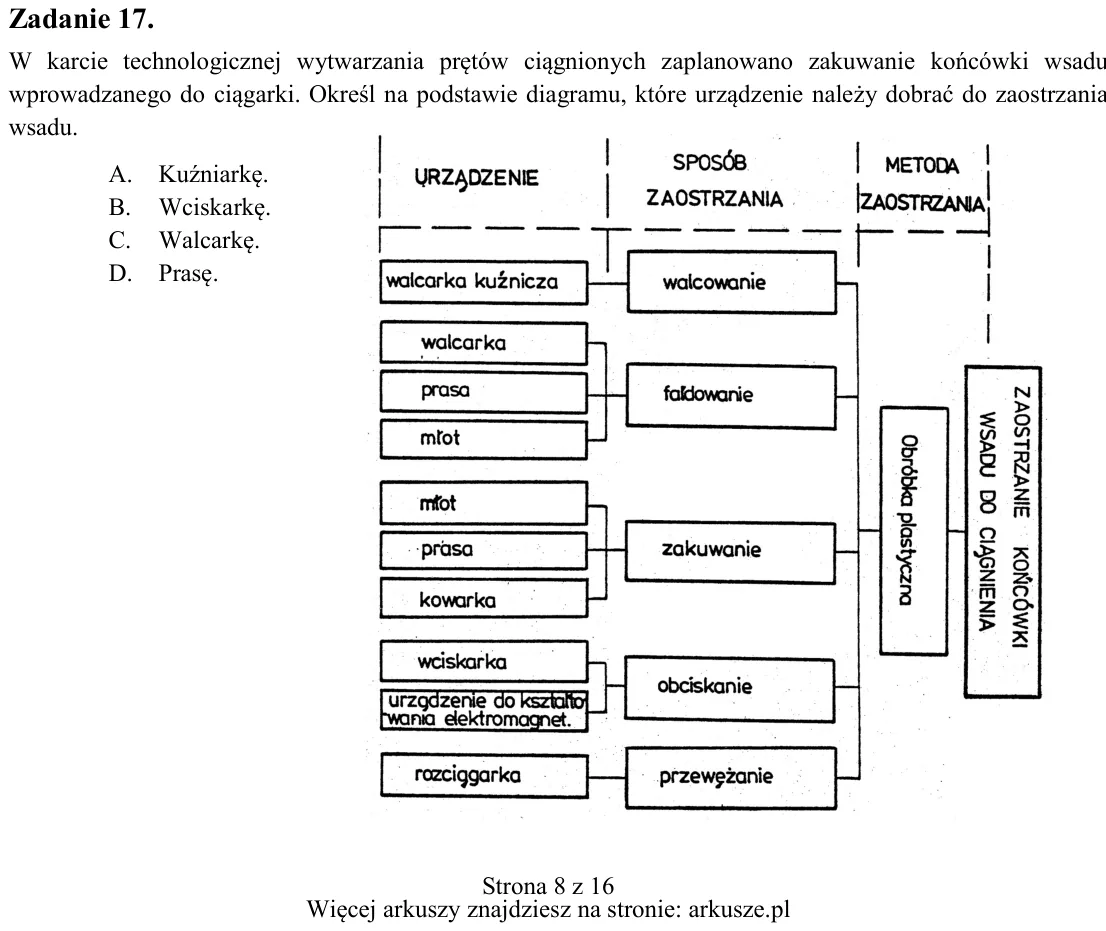

Zadanie 17. W karcie technologicznej wytwarzania prętów ciągnionych zaplanowano zakuwanie końcówki wsadu wprowadzanego do ciągarki. Określ na podstawie diagramu, które urządzenie należy dobrać do zaostrzania wsadu. A. Ku

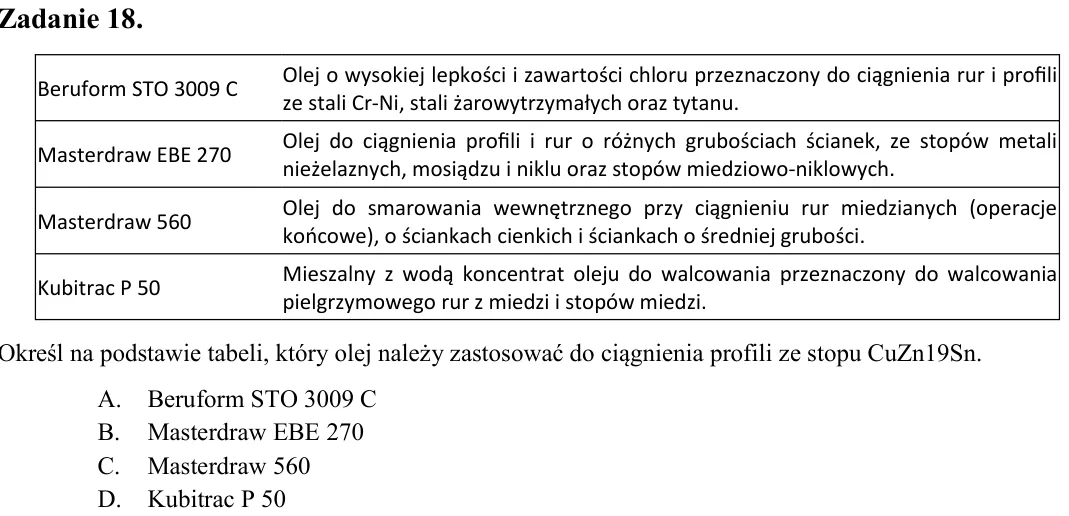

Zadanie 18. Określ na podstawie tabeli, który olej należy zastosować do ciągnienia profili ze stopu CuZn19Sn. A. Beruform STO 3009 C B. Masterdraw EBE 270 C. Masterdraw 560 D. Kubitrac P 50

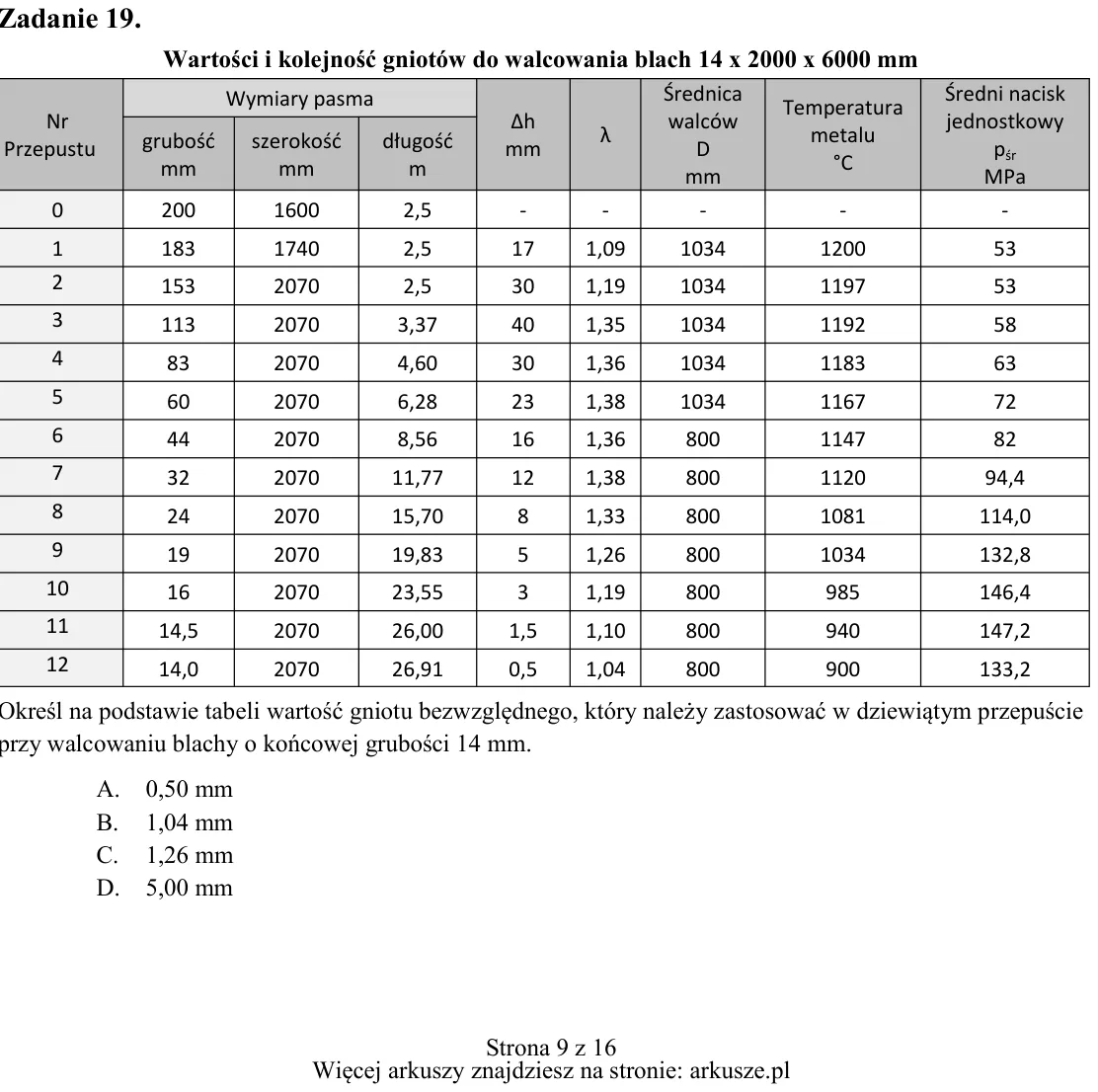

Zadanie 19. Określ na podstawie tabeli wartość gniotu bezwzględnego, który należy zastosować w dziewiątym przepuście przy walcowaniu blachy o końcowej grubości 14 mm. A. 0,50 mm B. 1,04 mm C. 1,26 mm D. 5,00 mm Beruform

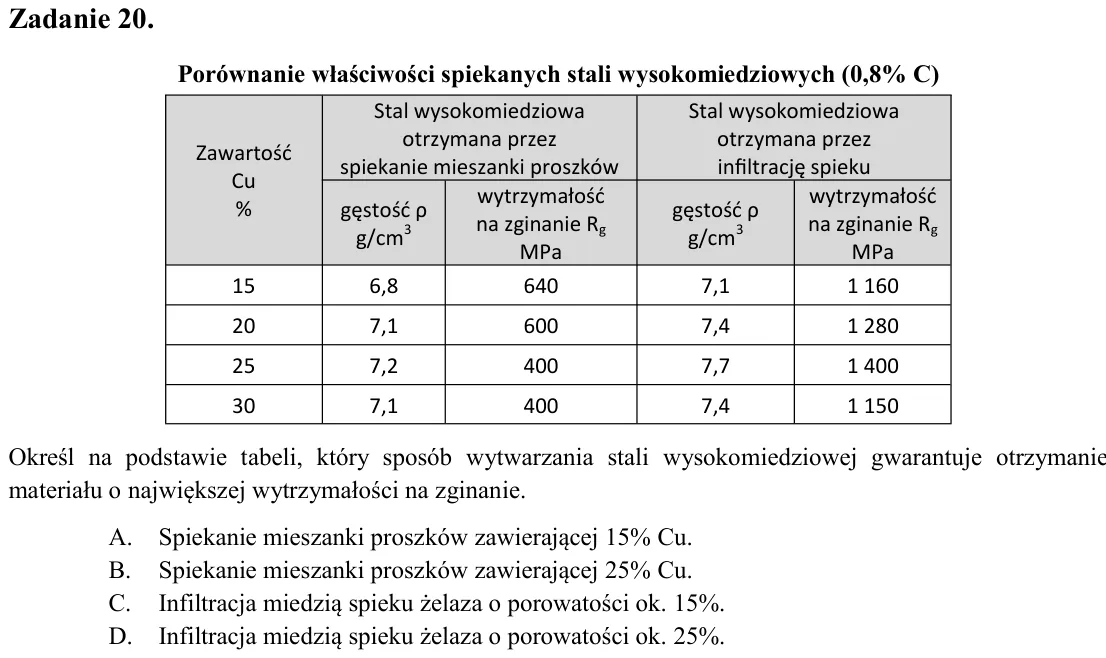

Zadanie 20. Określ na podstawie tabeli, który sposób wytwarzania stali wysokomiedziowej gwarantuje otrzymanie materiału o największej wytrzymałości na zginanie. A. Spiekanie mieszanki proszków zawierającej 15% Cu. B. Spi

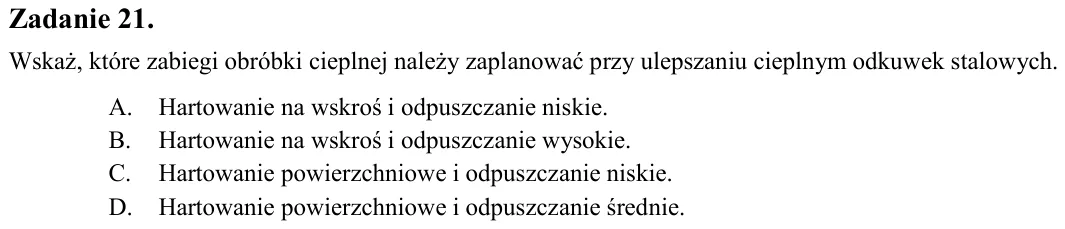

Zadanie 21. Wskaż, które zabiegi obróbki cieplnej należy zaplanować przy ulepszaniu cieplnym odkuwek stalowych. A. Hartowanie na wskroś i odpuszczanie niskie. B. Hartowanie na wskroś i odpuszczanie wysokie. C. Hartowanie

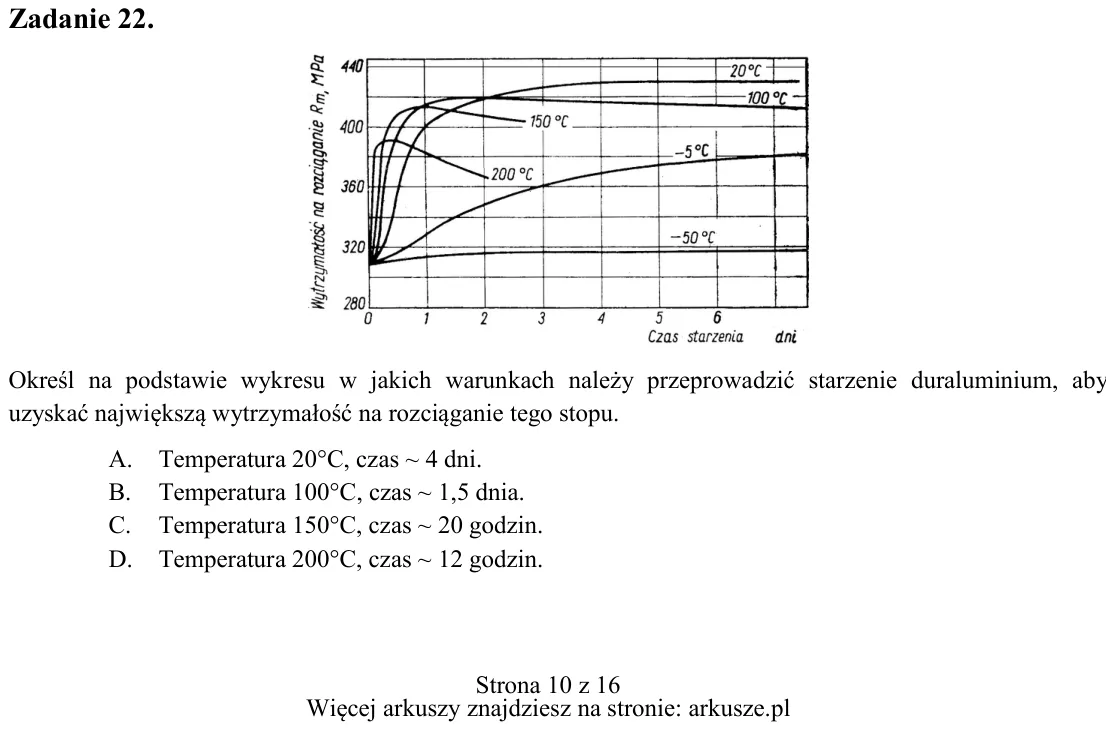

Zadanie 22. Określ na podstawie wykresu w jakich warunkach należy przeprowadzić starzenie duraluminium, aby uzyskać największą wytrzymałość na rozciąganie tego stopu. A. Temperatura 20°C, czas ~ 4 dni. B. Temperatura 100

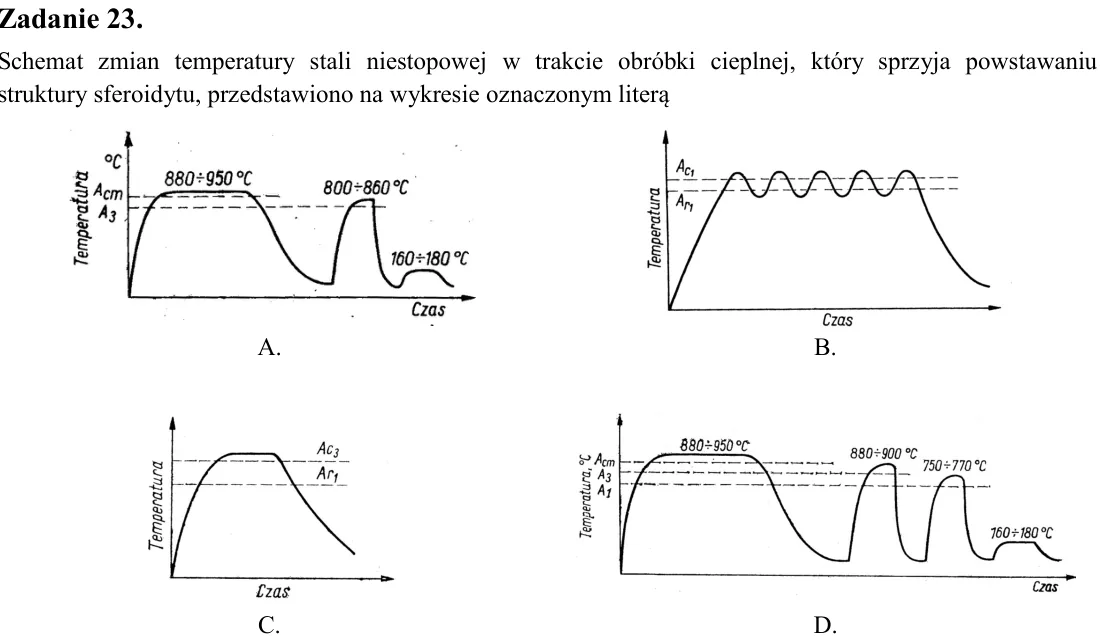

Zadanie 23. Schemat zmian temperatury stali niestopowej w trakcie obróbki cieplnej, który sprzyja powstawaniu struktury sferoidytu, przedstawiono na wykresie oznaczonym literą

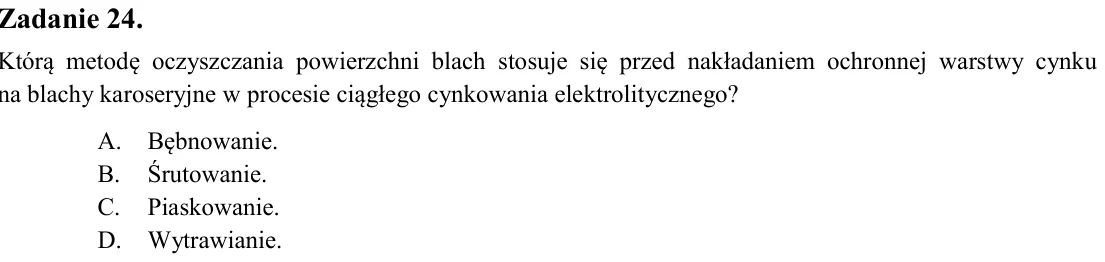

Zadanie 24. Którą metodę oczyszczania powierzchni blach stosuje się przed nakładaniem ochronnej warstwy cynku na blachy karoseryjne w procesie ciągłego cynkowania elektrolitycznego? A. Bębnowanie. B. Śrutowanie. C. Piask

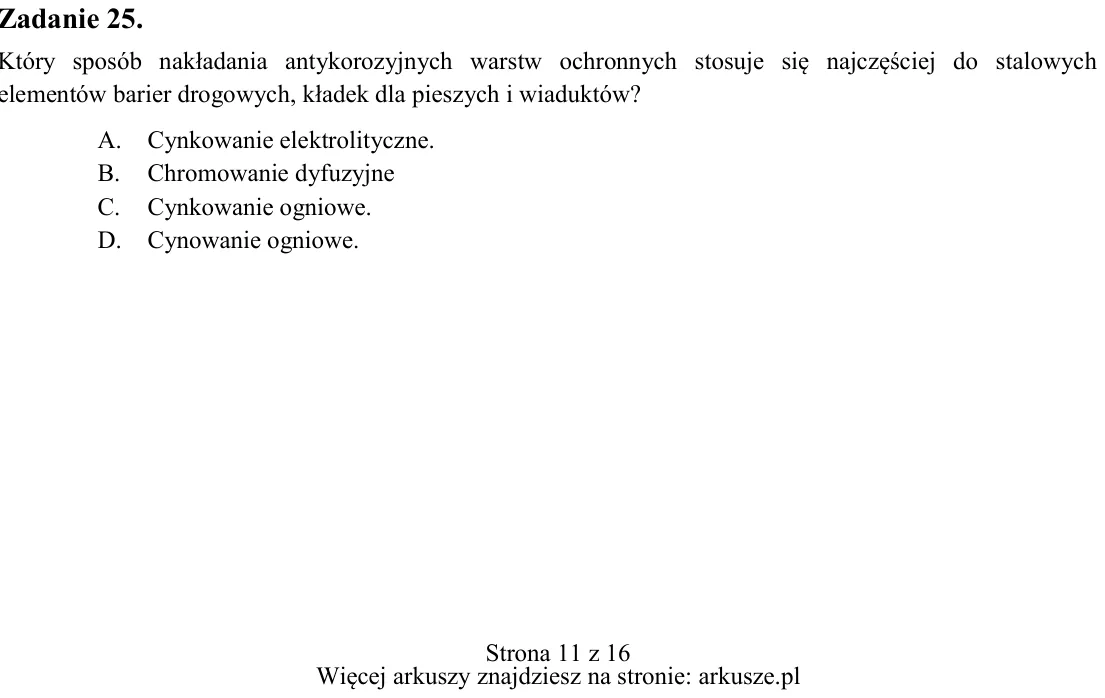

Zadanie 25. Który sposób nakładania antykorozyjnych warstw ochronnych stosuje się najczęściej do stalowych elementów barier drogowych, kładek dla pieszych i wiaduktów? A. Cynkowanie elektrolityczne. B. Chromowanie dyfuzy

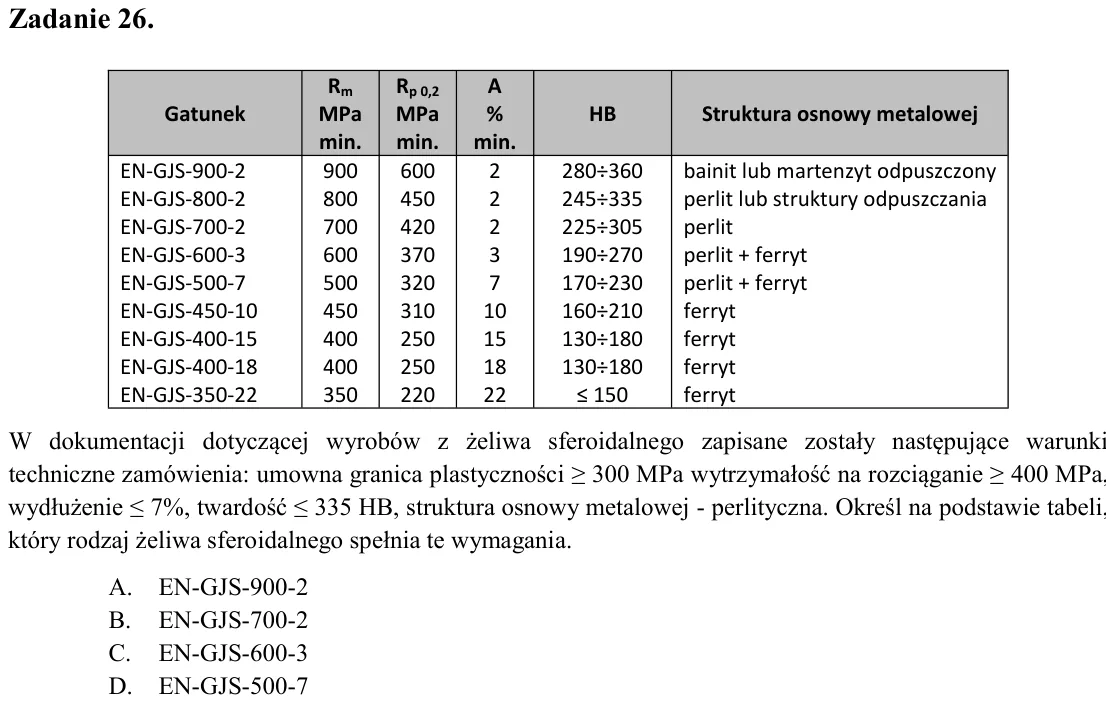

Zadanie 26. W dokumentacji dotyczącej wyrobów z żeliwa sferoidalnego zapisane zostały następujące warunki techniczne zamówienia: umowna granica plastyczności ≥ 300 MPa wytrzymałość na rozciąganie ≥ 400 MPa, wydłużenie ≤

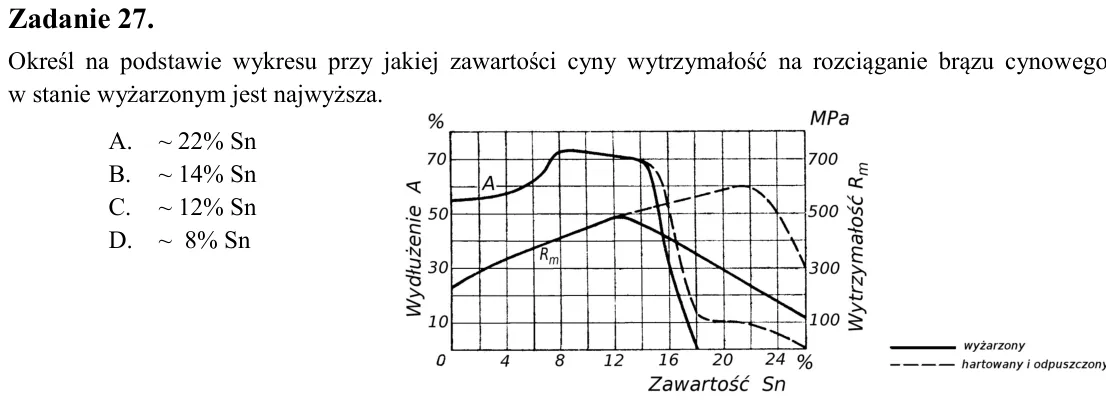

Zadanie 27. Określ na podstawie wykresu przy jakiej zawartości cyny wytrzymałość na rozciąganie brązu cynowego w stanie wyżarzonym jest najwyższa. A. ~ 22% Sn B. ~ 14% Sn C. ~ 12% Sn D. ~ 8% Sn

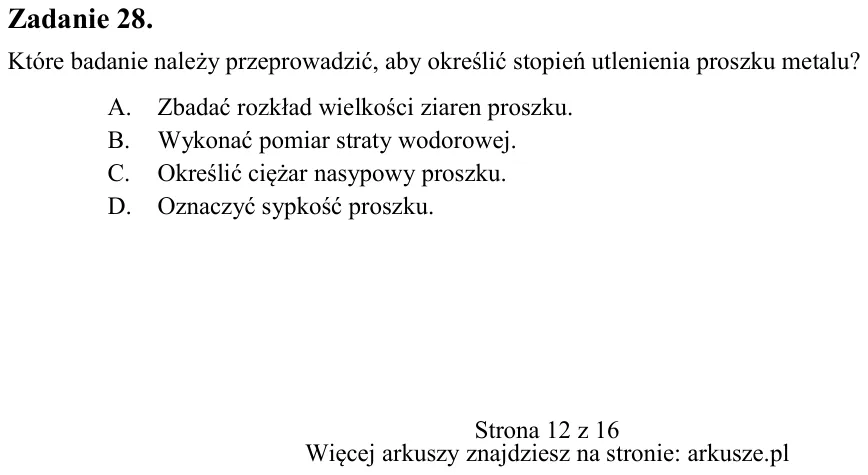

Zadanie 28. Które badanie należy przeprowadzić, aby określić stopień utlenienia proszku metalu? A. Zbadać rozkład wielkości ziaren proszku. B. Wykonać pomiar straty wodorowej. C. Określić ciężar nasypowy proszku. D. Ozna

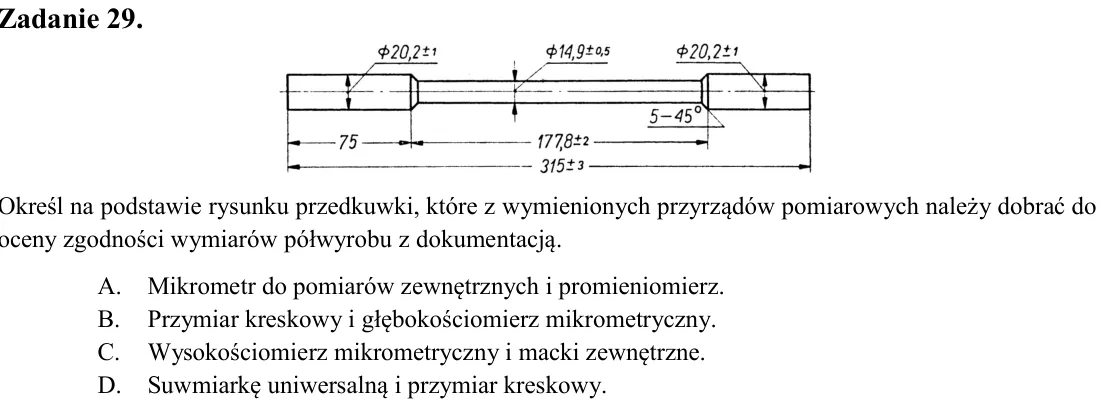

Zadanie 29. Określ na podstawie rysunku przedkuwki, które z wymienionych przyrządów pomiarowych należy dobrać do oceny zgodności wymiarów półwyrobu z dokumentacją. A. Mikrometr do pomiarów zewnętrznych i promieniomierz.

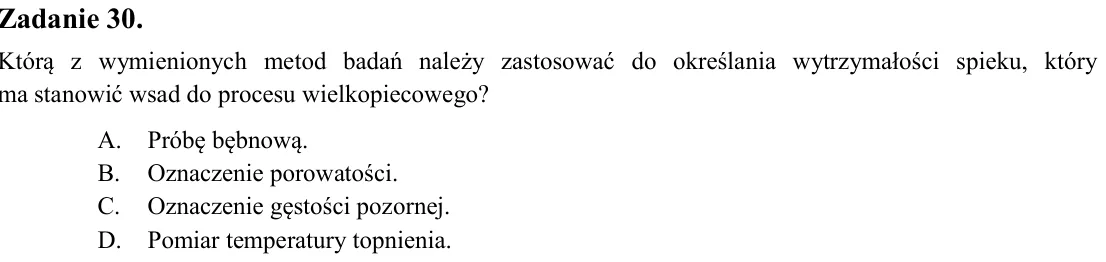

Zadanie 30. Którą z wymienionych metod badań należy zastosować do określania wytrzymałości spieku, który ma stanowić wsad do procesu wielkopiecowego? A. Próbę bębnową. B. Oznaczenie porowatości. C. Oznaczenie gęstości po

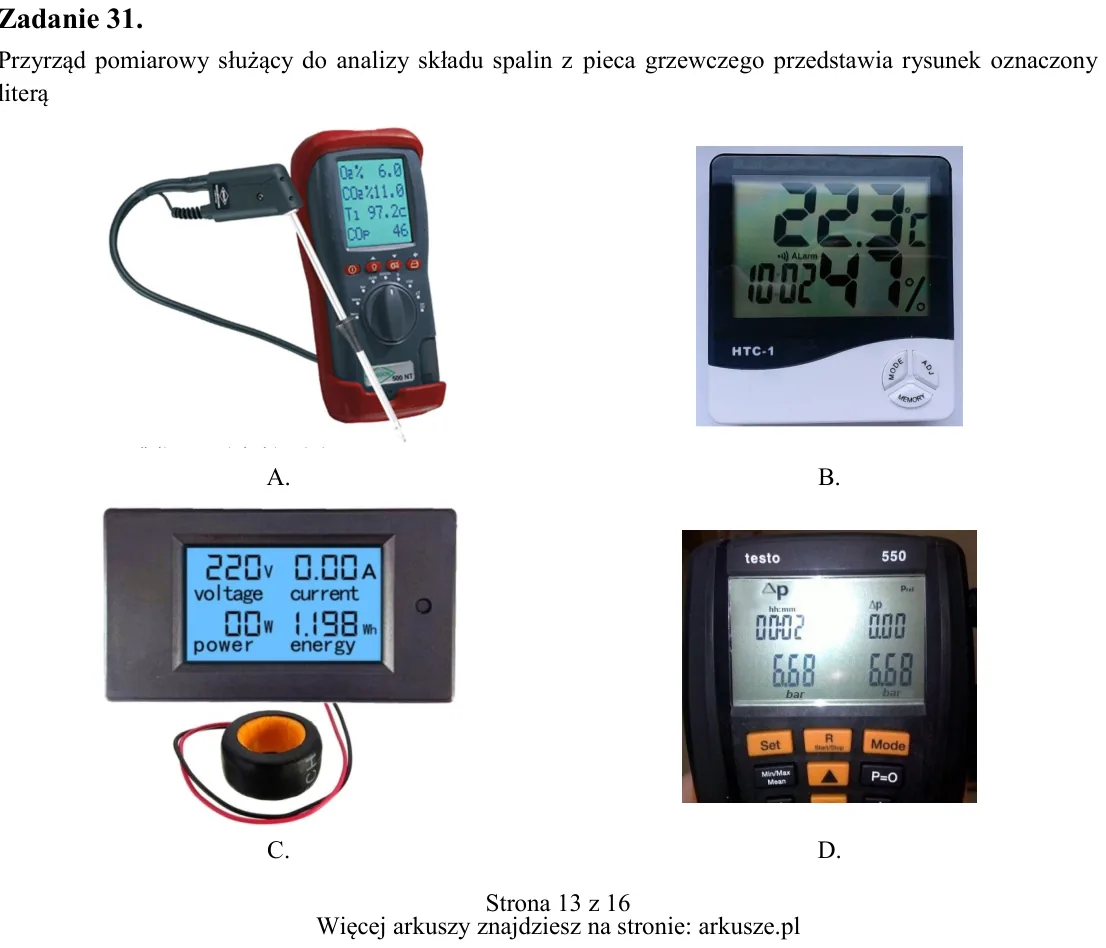

Zadanie 31. Przyrząd pomiarowy służący do analizy składu spalin z pieca grzewczego przedstawia rysunek oznaczony literą A. B. C. D.

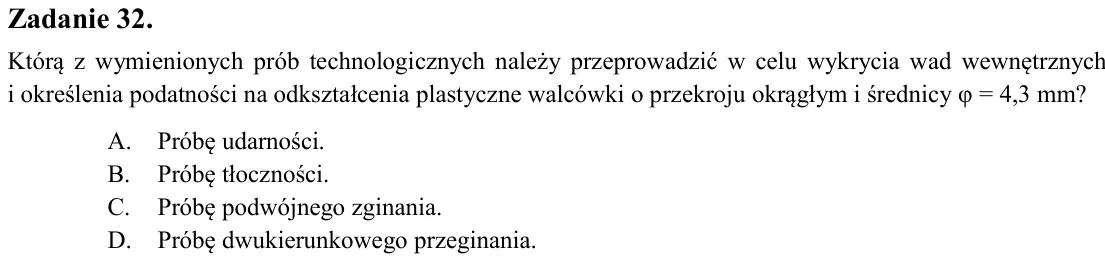

Zadanie 32. Którą z wymienionych prób technologicznych należy przeprowadzić w celu wykrycia wad wewnętrznych i określenia podatności na odkształcenia plastyczne walcówki o przekroju okrągłym i średnicy φ = 4,3 mm? A. Pró

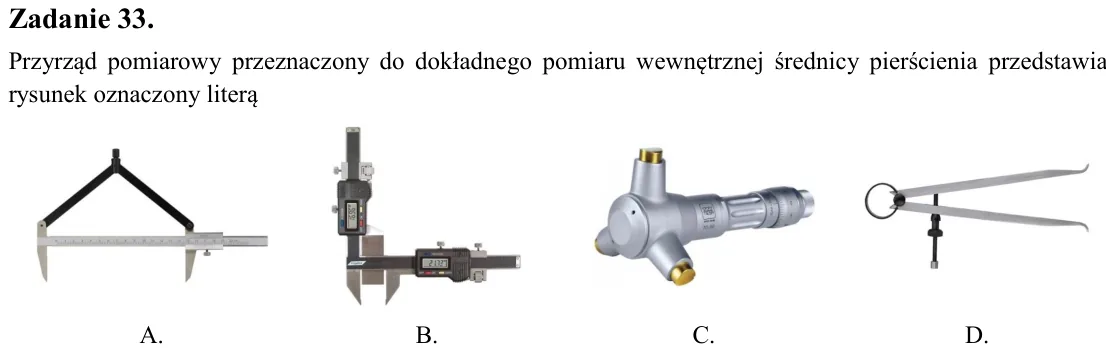

Zadanie 33. Przyrząd pomiarowy przeznaczony do dokładnego pomiaru wewnętrznej średnicy pierścienia przedstawia rysunek oznaczony literą

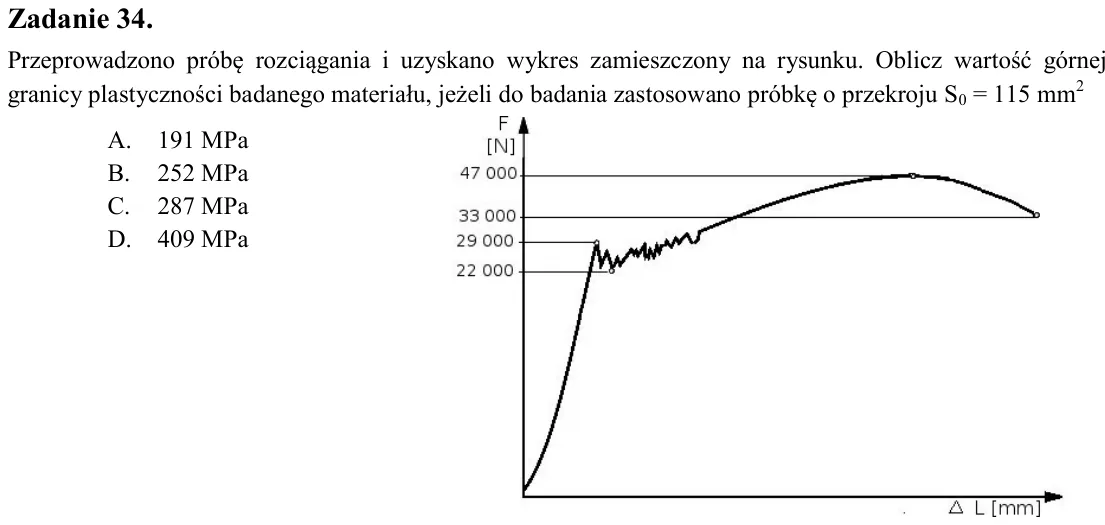

Zadanie 34. Przeprowadzono próbę rozciągania i uzyskano wykres zamieszczony na rysunku. Oblicz wartość górnej granicy plastyczności badanego materiału, jeżeli do badania zastosowano próbkę o przekroju S0 = 115 mm2 A. 191

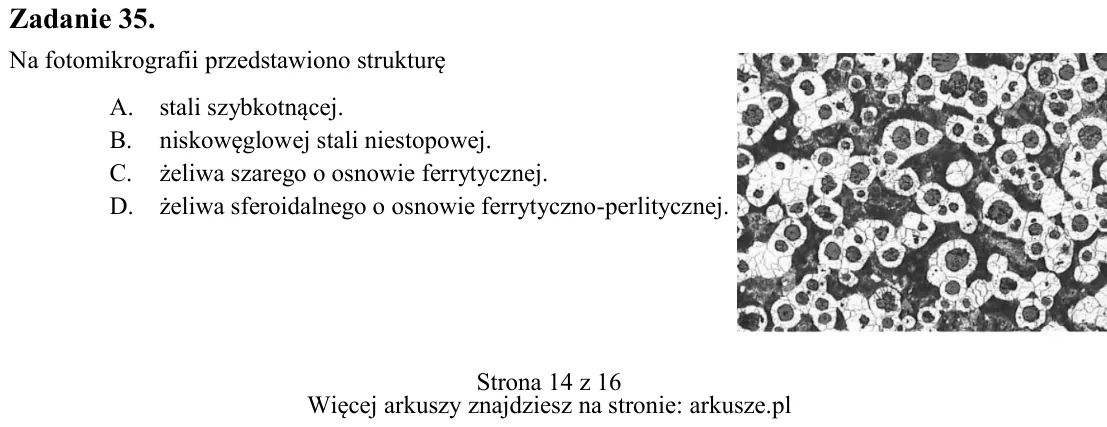

Zadanie 35. Na fotomikrografii przedstawiono strukturę A. stali szybkotnącej. B. niskowęglowej stali niestopowej. C. żeliwa szarego o osnowie ferrytycznej. D. żeliwa sferoidalnego o osnowie ferrytyczno-perlitycznej. A. B

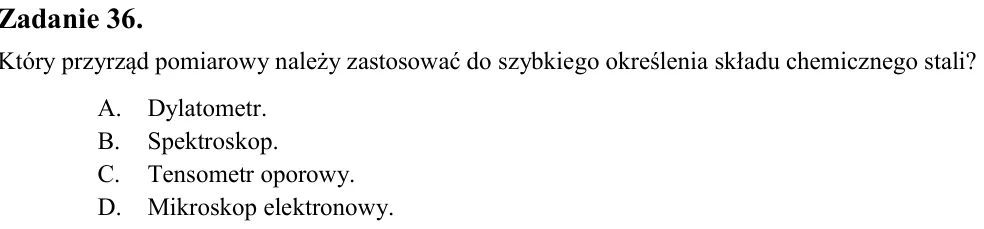

Zadanie 36. Który przyrząd pomiarowy należy zastosować do szybkiego określenia składu chemicznego stali? A. Dylatometr. B. Spektroskop. C. Tensometr oporowy. D. Mikroskop elektronowy.

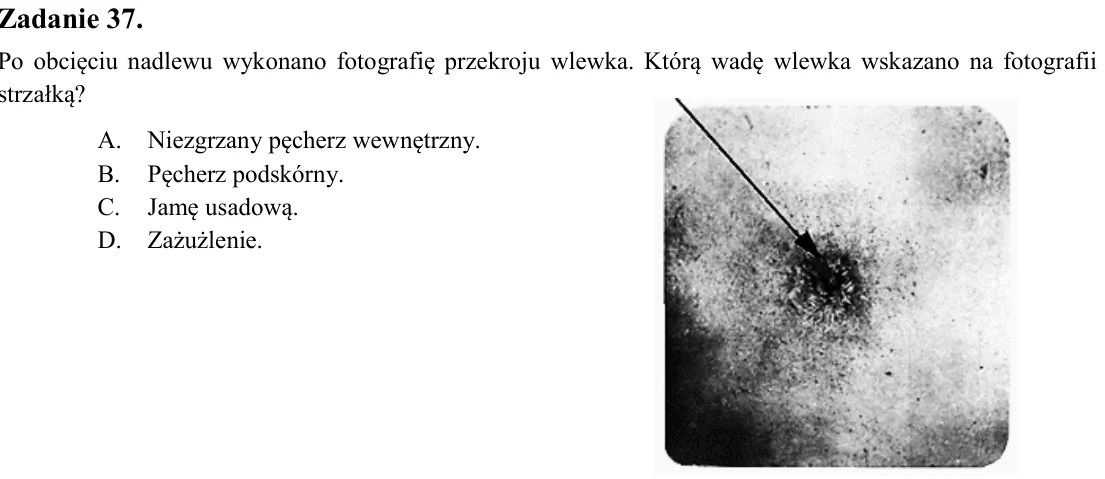

Zadanie 37. Po obcięciu nadlewu wykonano fotografię przekroju wlewka. Którą wadę wlewka wskazano na fotografii strzałką? A. Niezgrzany pęcherz wewnętrzny. B. Pęcherz podskórny. C. Jamę usadową. D. Zażużlenie.

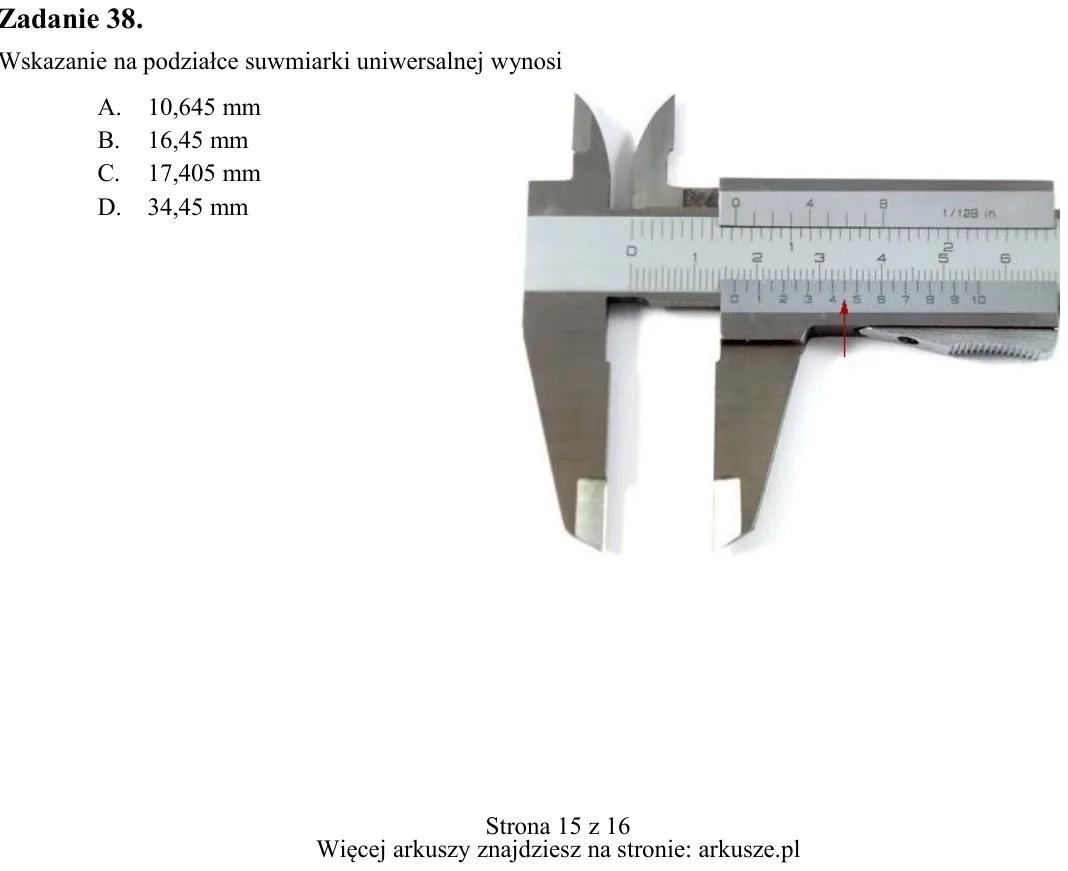

Zadanie 38. Wskazanie na podziałce suwmiarki uniwersalnej wynosi A. 10,645 mm B. 16,45 mm C. 17,405 mm D. 34,45 mm

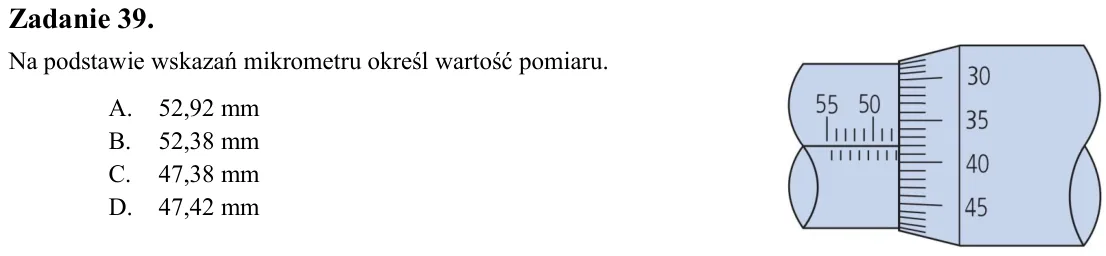

Zadanie 39. Na podstawie wskazań mikrometru określ wartość pomiaru. A. 52,92 mm B. 52,38 mm C. 47,38 mm D. 47,42 mm

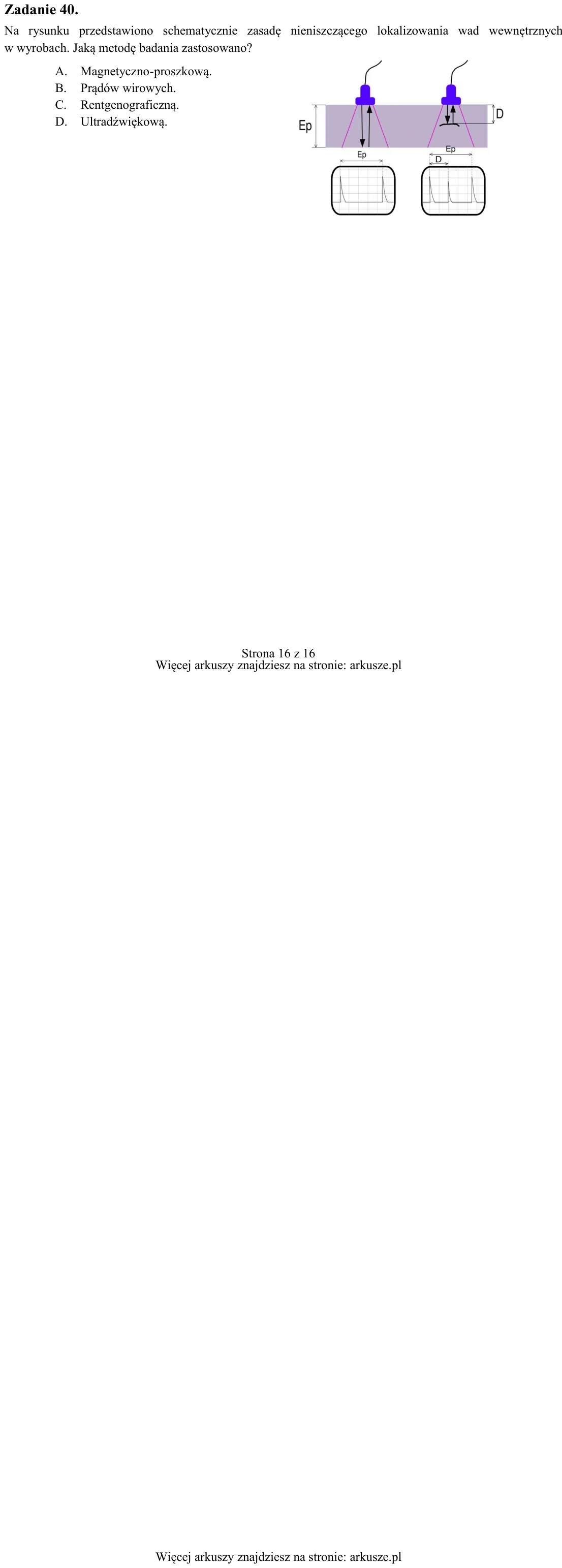

Zadanie 40. Na rysunku przedstawiono schematycznie zasadę nieniszczącego lokalizowania wad wewnętrznych w wyrobach. Jaką metodę badania zastosowano? A. Magnetyczno-proszkową. B. Prądów wirowych. C. Rentgenograficzną. D.
