M44 · Egzamin zawodowy · czerwiec 2017

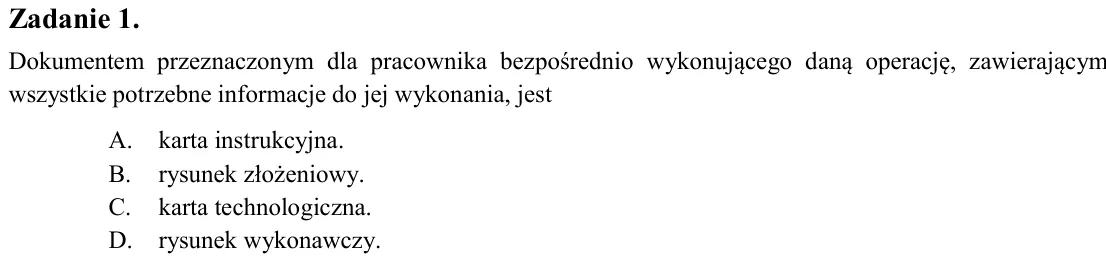

Zadanie 1. Dokumentem przeznaczonym dla pracownika bezpośrednio wykonującego daną operację, zawierającym wszystkie potrzebne informacje do jej wykonania, jest A. karta instrukcyjna. B. rysunek złożeniowy. C. karta techno

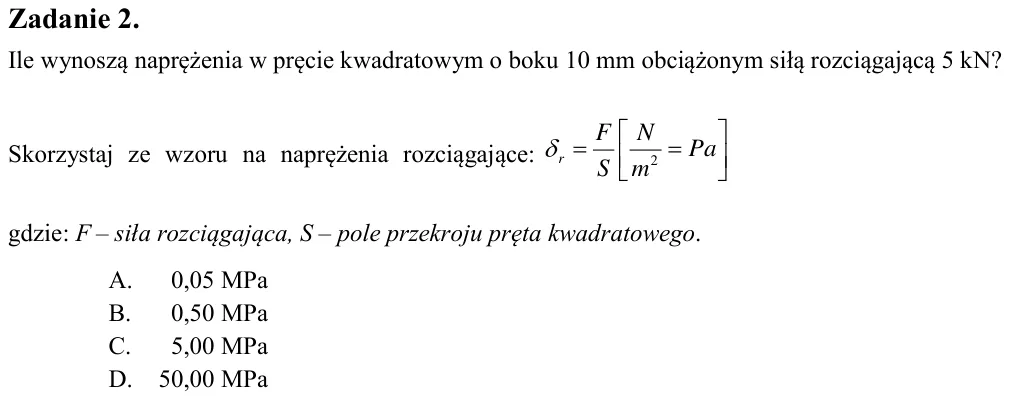

Zadanie 2. Ile wynoszą naprężenia w pręcie kwadratowym o boku 10 mm obciążonym siłą rozciągającą 5 kN? Skorzystaj ze wzoru na naprężenia rozciągające: gdzie: F - siła rozciągająca, S - pole przekroju pręta kwadratowego.

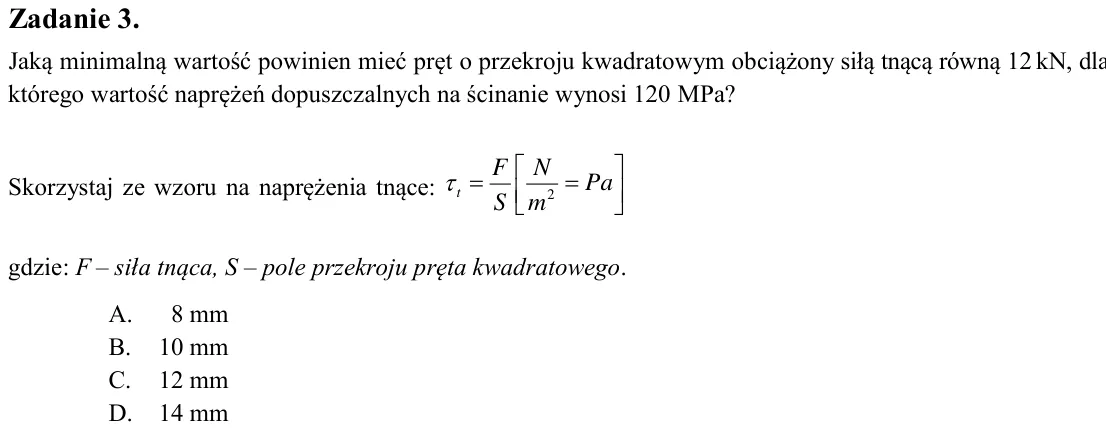

Zadanie 3. Jaką minimalną wartość powinien mieć pręt o przekroju kwadratowym obciążony siłą tnącą równą 12 kN, dla którego wartość naprężeń dopuszczalnych na ścinanie wynosi 120 MPa? Skorzystaj ze wzoru na naprężenia tną

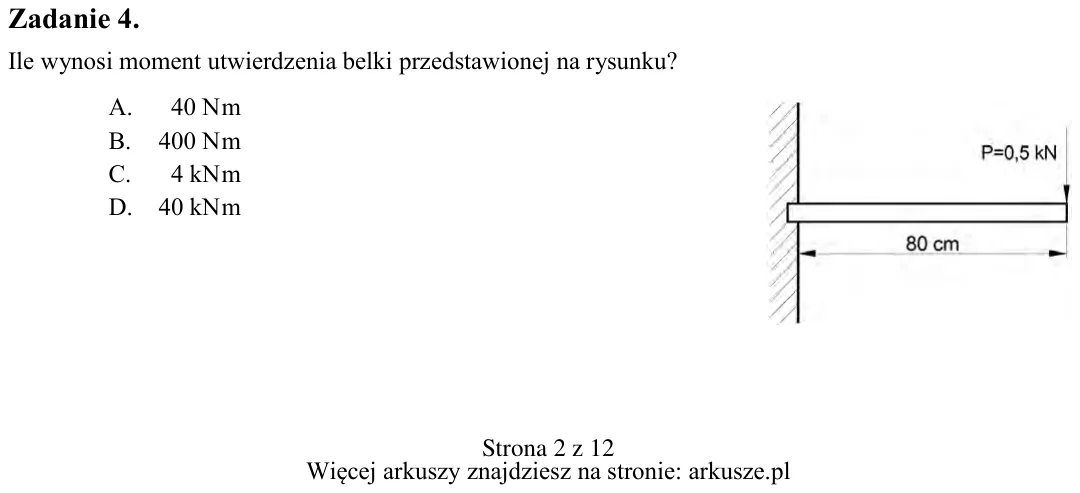

Zadanie 4. Ile wynosi moment utwierdzenia belki przedstawionej na rysunku? A. 40 N m B. 400 N m C. 4 kN m D. 40 kN m       Pa m N S F r 2        Pa m N S F t 2 

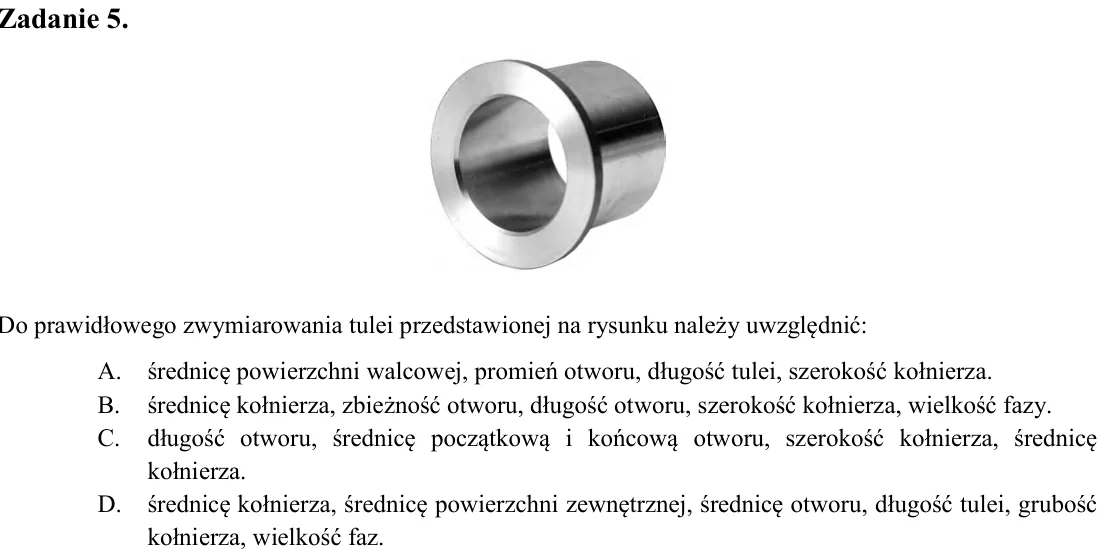

Zadanie 5. Do prawidłowego zwymiarowania tulei przedstawionej na rysunku należy uwzględnić: A. średnicę powierzchni walcowej, promień otworu, długość tulei, szerokość kołnierza. B. średnicę kołnierza, zbieżność otworu, d

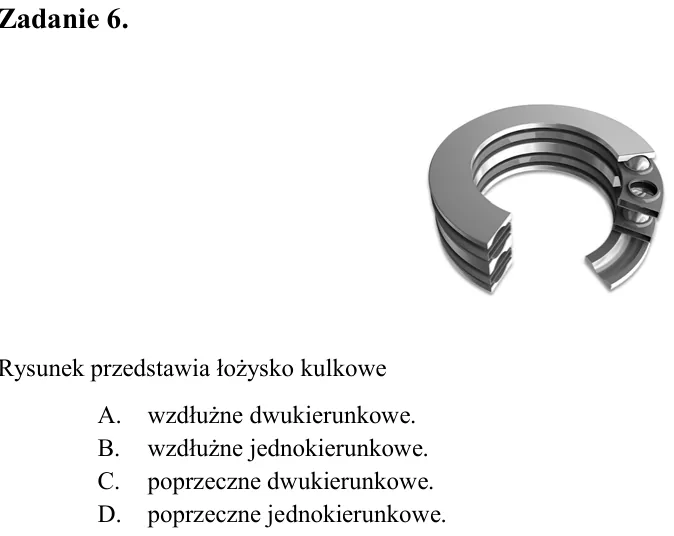

Zadanie 6. Rysunek przedstawia łożysko kulkowe A. wzdłużne dwukierunkowe. B. wzdłużne jednokierunkowe. C. poprzeczne dwukierunkowe. D. poprzeczne jednokierunkowe.

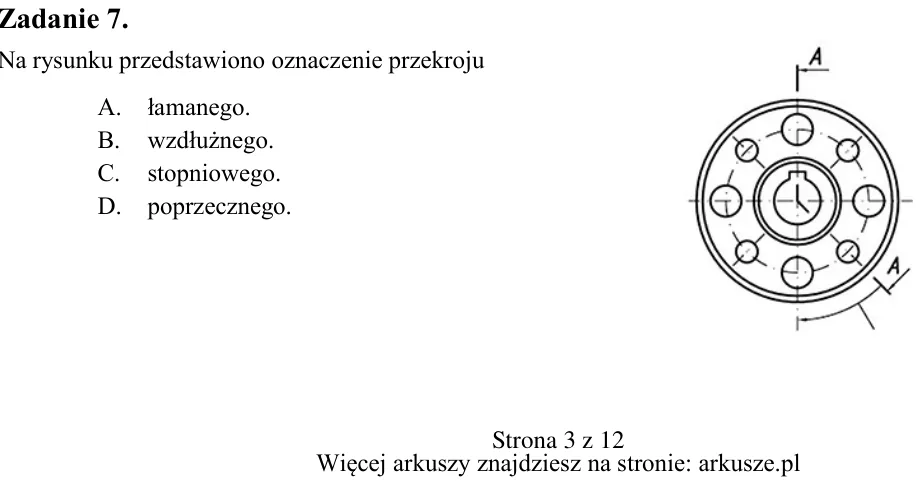

Zadanie 7. Na rysunku przedstawiono oznaczenie przekroju A. łamanego. B. wzdłużnego. C. stopniowego. D. poprzecznego.

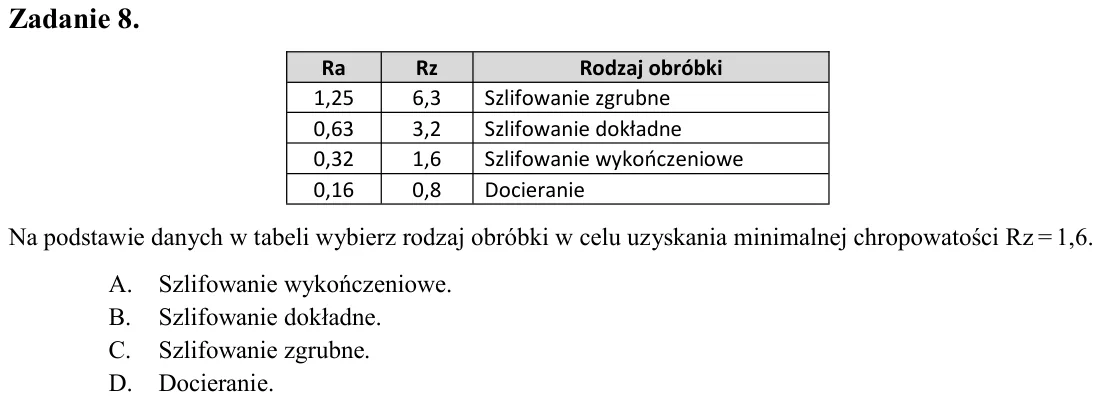

Zadanie 8. Na podstawie danych w tabeli wybierz rodzaj obróbki w celu uzyskania minimalnej chropowatości Rz = 1,6. A. Szlifowanie wykończeniowe. B. Szlifowanie dokładne. C. Szlifowanie zgrubne. D. Docieranie.

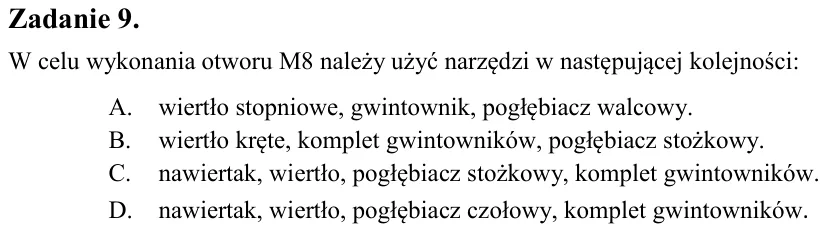

Zadanie 9. W celu wykonania otworu M8 należy użyć narzędzi w następującej kolejności: A. wiertło stopniowe, gwintownik, pogłębiacz walcowy. B. wiertło kręte, komplet gwintowników, pogłębiacz stożkowy. C. nawiertak, wiert

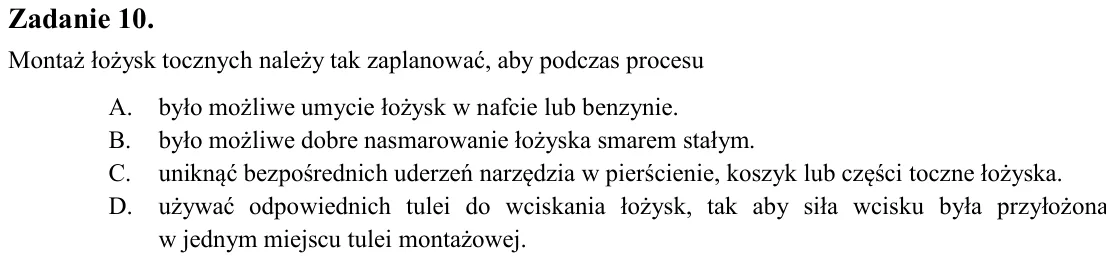

Zadanie 10. Montaż łożysk tocznych należy tak zaplanować, aby podczas procesu A. było możliwe umycie łożysk w nafcie lub benzynie. B. było możliwe dobre nasmarowanie łożyska smarem stałym. C. uniknąć bezpośrednich uderze

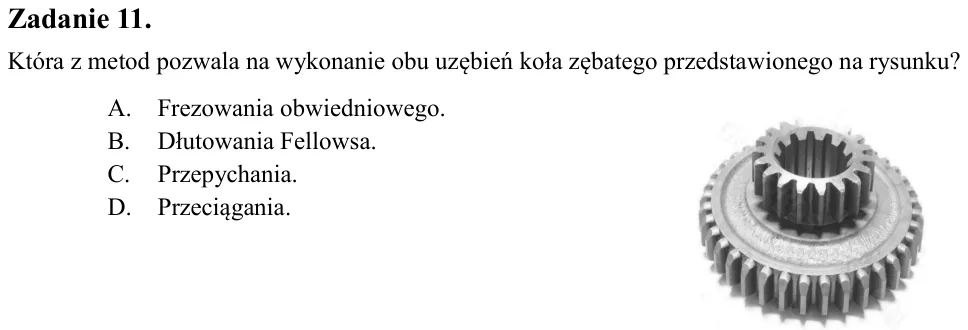

Zadanie 11. Która z metod pozwala na wykonanie obu uzębień koła zębatego przedstawionego na rysunku? A. Frezowania obwiedniowego. B. Dłutowania Fellowsa. C. Przepychania. D. Przeciągania.

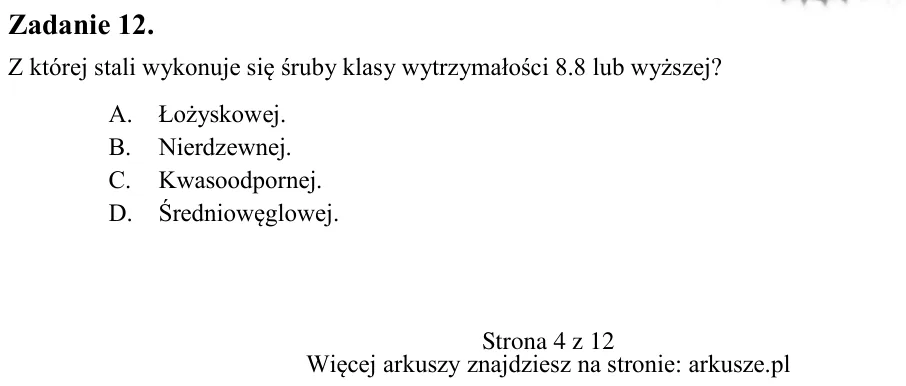

Zadanie 12. Z której stali wykonuje się śruby klasy wytrzymałości 8.8 lub wyższej? A. Łożyskowej. B. Nierdzewnej. C. Kwasoodpornej. D. Średniowęglowej. Ra Rz Rodzaj obróbki 1,25 6,3 Szlifowanie zgrubne 0,63 3,2 Szlifowan

Zadanie 13. Do wykonania sprężyn nie stosuje się stali oznaczonej symbolem A. 50CrV4 B. 50HS C. S355 D. 65G

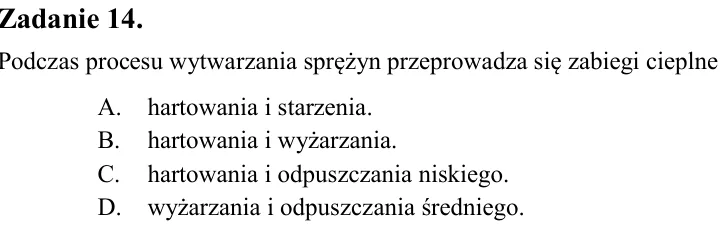

Zadanie 14. Podczas procesu wytwarzania sprężyn przeprowadza się zabiegi cieplne A. hartowania i starzenia. B. hartowania i wyżarzania. C. hartowania i odpuszczania niskiego. D. wyżarzania i odpuszczania średniego.

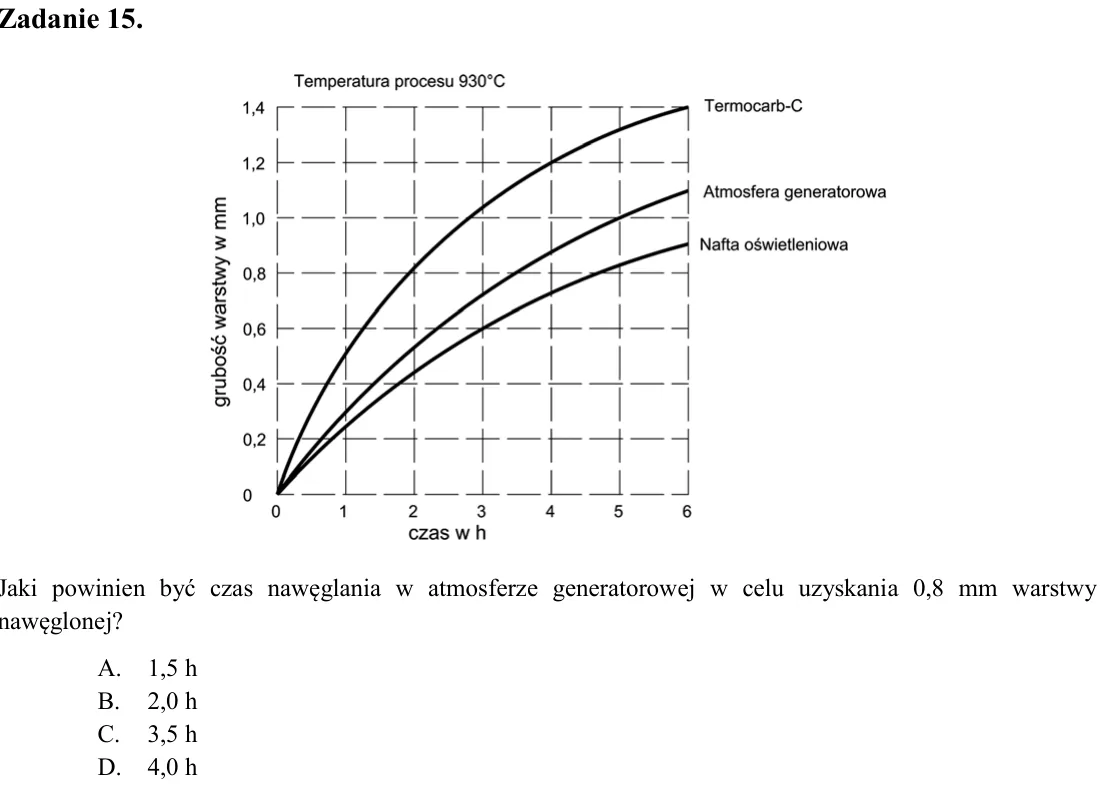

Zadanie 15. Jaki powinien być czas nawęglania w atmosferze generatorowej w celu uzyskania 0,8 mm warstwy nawęglonej? A. 1,5 h B. 2,0 h C. 3,5 h D. 4,0 h

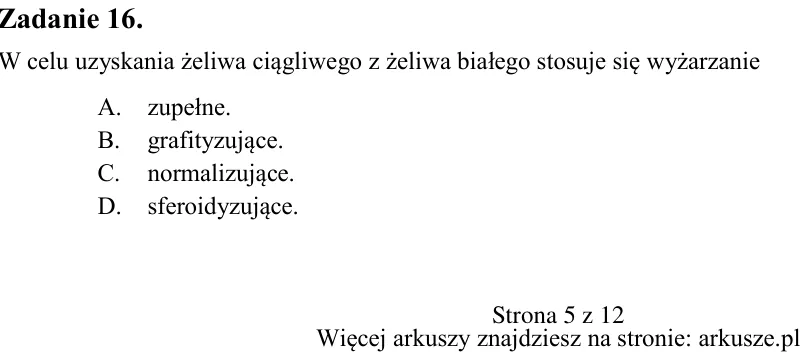

Zadanie 16. W celu uzyskania żeliwa ciągliwego z żeliwa białego stosuje się wyżarzanie A. zupełne. B. grafityzujące. C. normalizujące. D. sferoidyzujące.

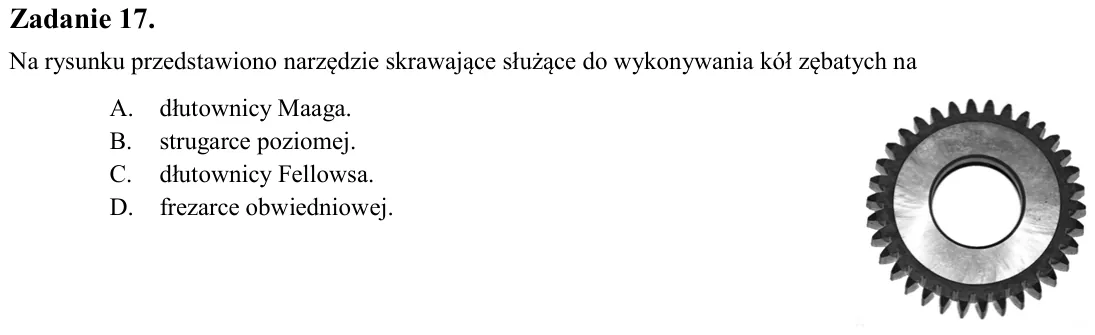

Zadanie 17. Na rysunku przedstawiono narzędzie skrawające służące do wykonywania kół zębatych na A. dłutownicy Maaga. B. strugarce poziomej. C. dłutownicy Fellowsa. D. frezarce obwiedniowej.

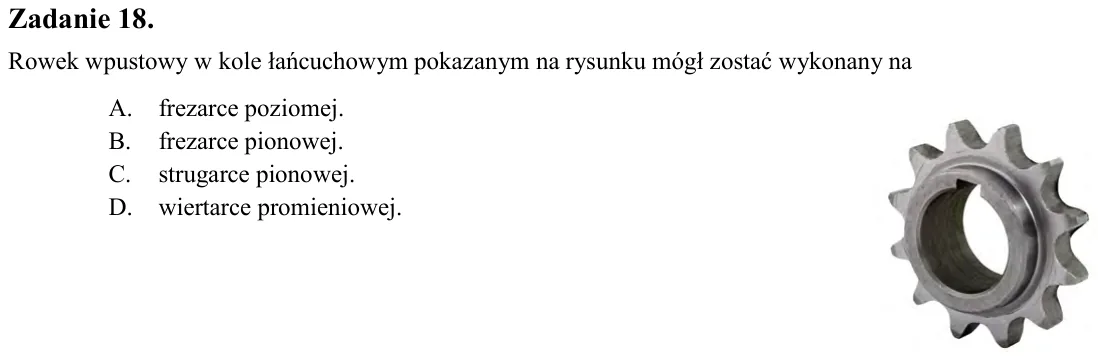

Zadanie 18. Rowek wpustowy w kole łańcuchowym pokazanym na rysunku mógł zostać wykonany na A. frezarce poziomej. B. frezarce pionowej. C. strugarce pionowej. D. wiertarce promieniowej.

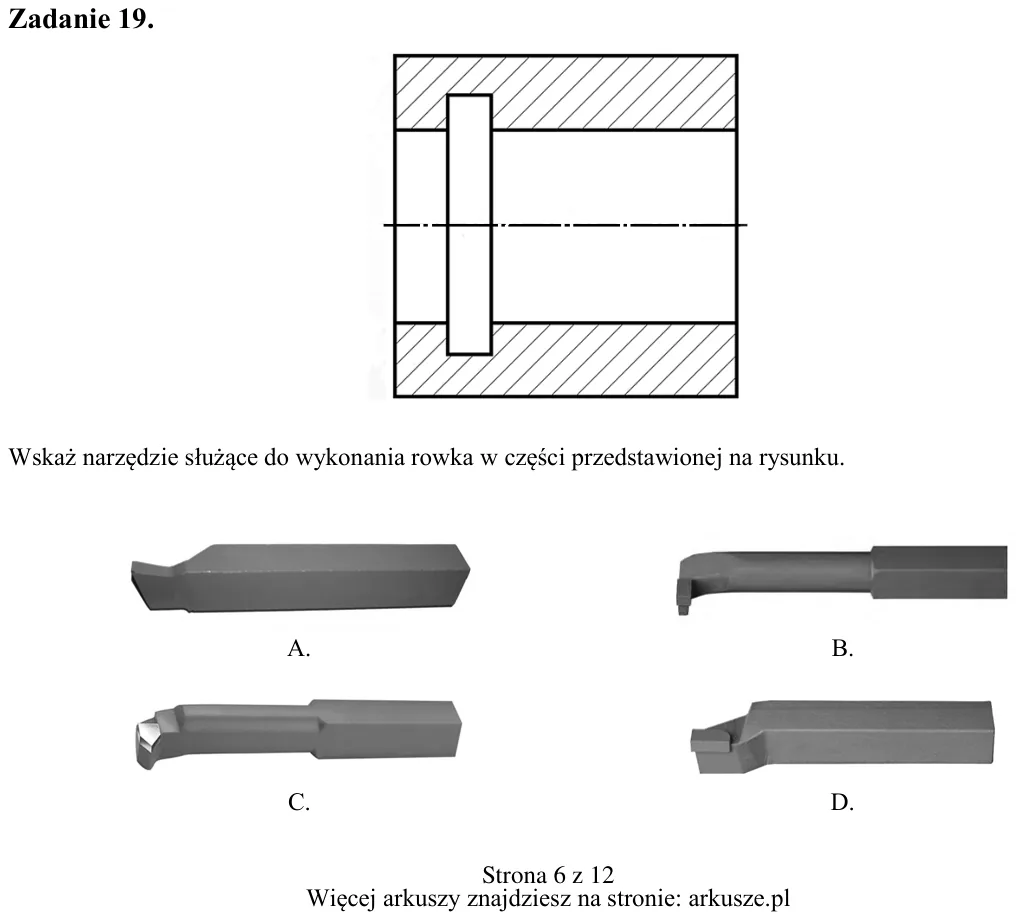

Zadanie 19. Wskaż narzędzie służące do wykonania rowka w części przedstawionej na rysunku. A. B. C. D.

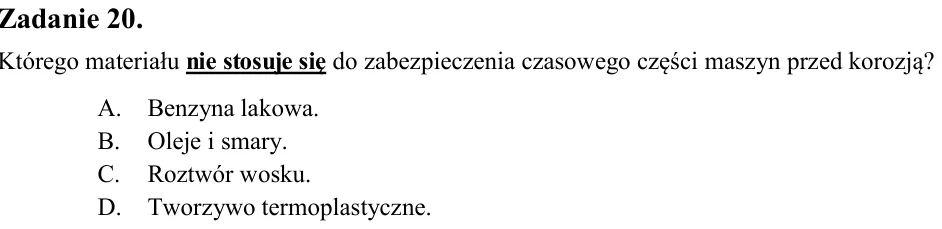

Zadanie 20. Którego materiału nie stosuje się do zabezpieczenia czasowego części maszyn przed korozją? A. Benzyna lakowa. B. Oleje i smary. C. Roztwór wosku. D. Tworzywo termoplastyczne.

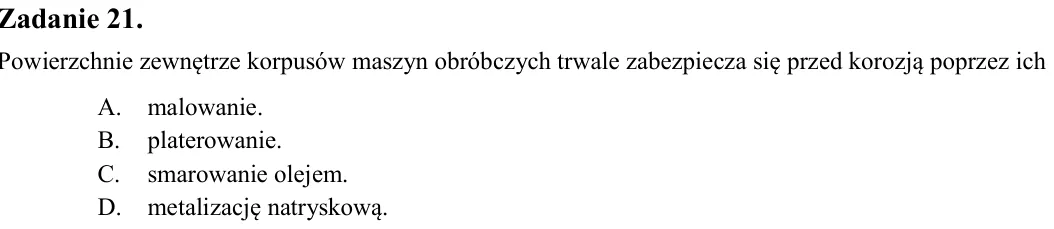

Zadanie 21. Powierzchnie zewnętrze korpusów maszyn obróbczych trwale zabezpiecza się przed korozją poprzez ich A. malowanie. B. platerowanie. C. smarowanie olejem. D. metalizację natryskową.

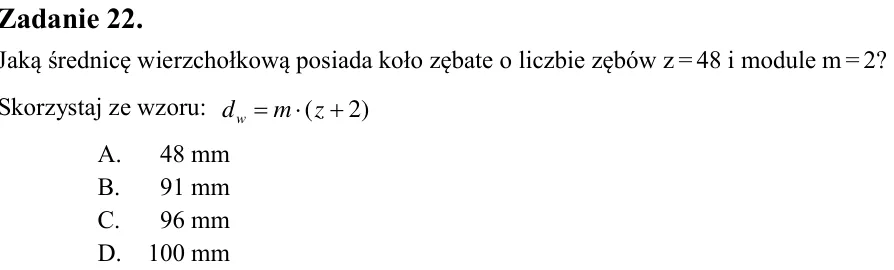

Zadanie 22. Jaką średnicę wierzchołkową posiada koło zębate o liczbie zębów z = 48 i module m = 2? Skorzystaj ze wzoru: A. 48 mm B. 91 mm C. 96 mm D. 100 mm

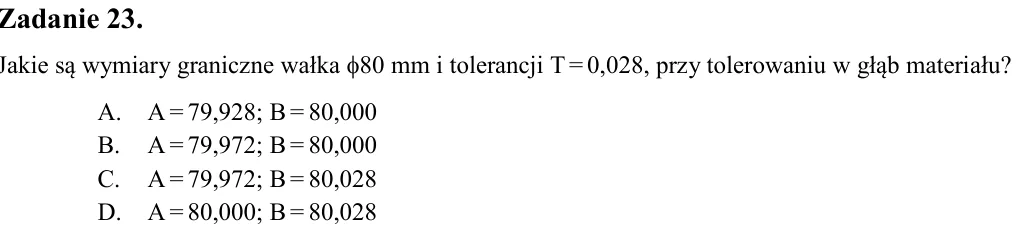

Zadanie 23. Jakie są wymiary graniczne wałka 80 mm i tolerancji T = 0,028, przy tolerowaniu w głąb materiału? A. A = 79,928; B = 80,000 B. A = 79,972; B = 80,000 C. A = 79,972; B = 80,028 D. A = 80,000; B = 80,028

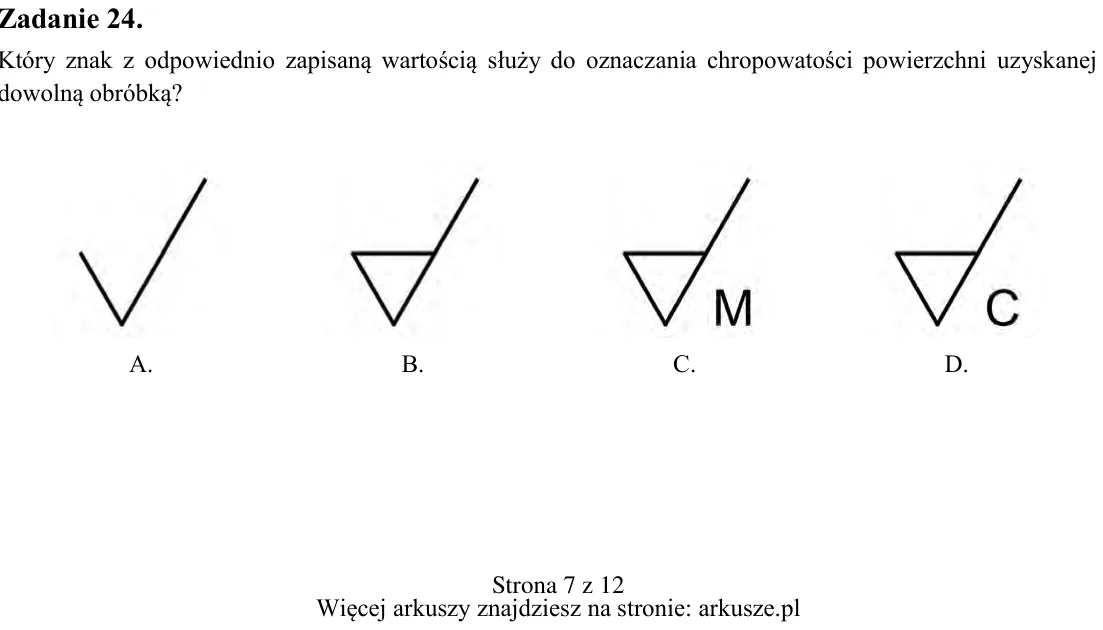

Zadanie 24. Który znak z odpowiednio zapisaną wartością służy do oznaczania chropowatości powierzchni uzyskanej dowolną obróbką? ) 2 (    z m dw A. B. C. D.

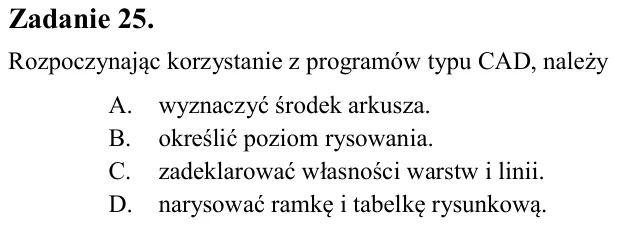

Zadanie 25. Rozpoczynając korzystanie z programów typu CAD, należy A. wyznaczyć środek arkusza. B. określić poziom rysowania. C. zadeklarować własności warstw i linii. D. narysować ramkę i tabelkę rysunkową.

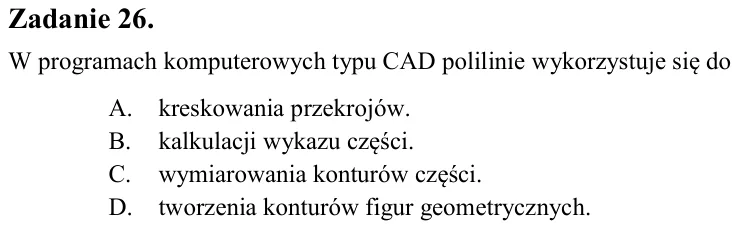

Zadanie 26. W programach komputerowych typu CAD polilinie wykorzystuje się do A. kreskowania przekrojów. B. kalkulacji wykazu części. C. wymiarowania konturów części. D. tworzenia konturów figur geometrycznych.

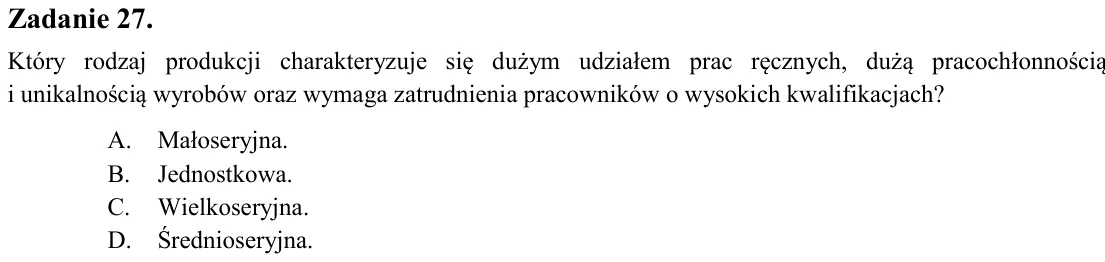

Zadanie 27. Który rodzaj produkcji charakteryzuje się dużym udziałem prac ręcznych, dużą pracochłonnością i unikalnością wyrobów oraz wymaga zatrudnienia pracowników o wysokich kwalifikacjach? A. Małoseryjna. B. Jednostk

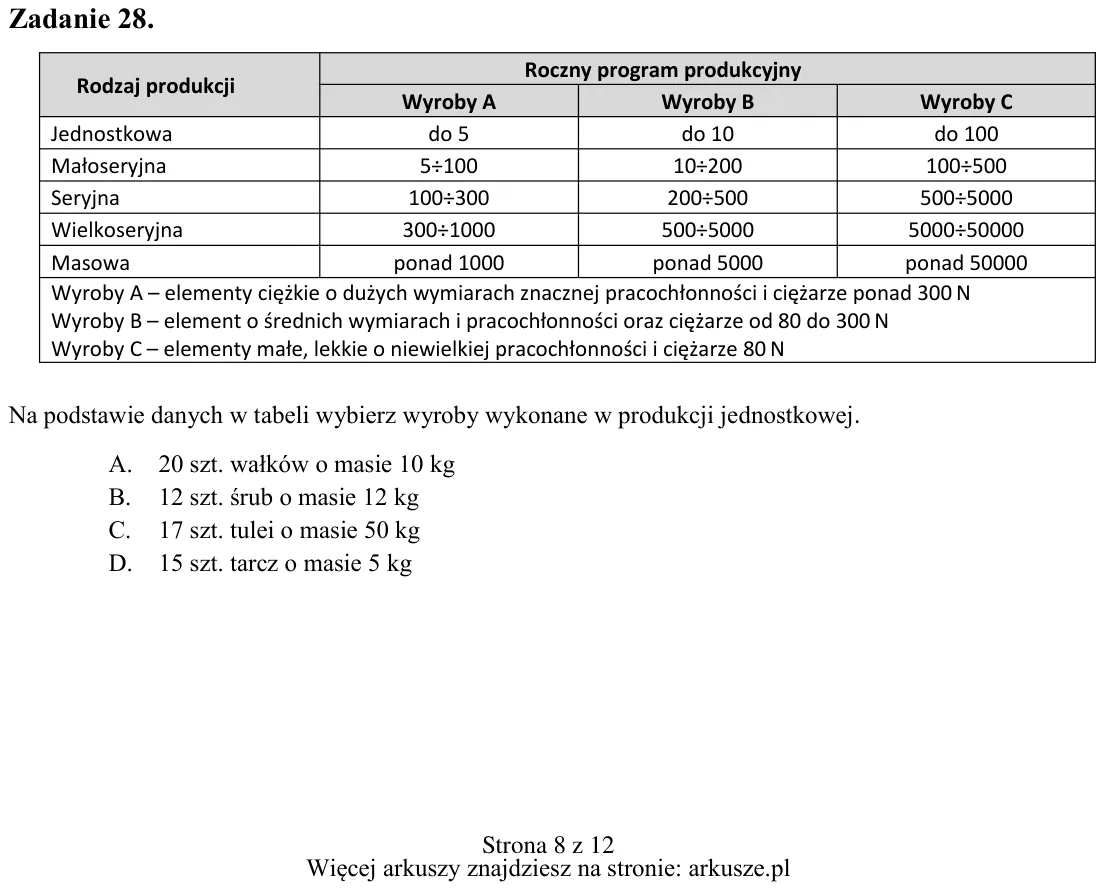

Zadanie 28. Na podstawie danych w tabeli wybierz wyroby wykonane w produkcji jednostkowej. A. 20 szt. wałków o masie 10 kg B. 12 szt. śrub o masie 12 kg C. 17 szt. tulei o masie 50 kg D. 15 szt. tarcz o masie 5 kg Rodzaj

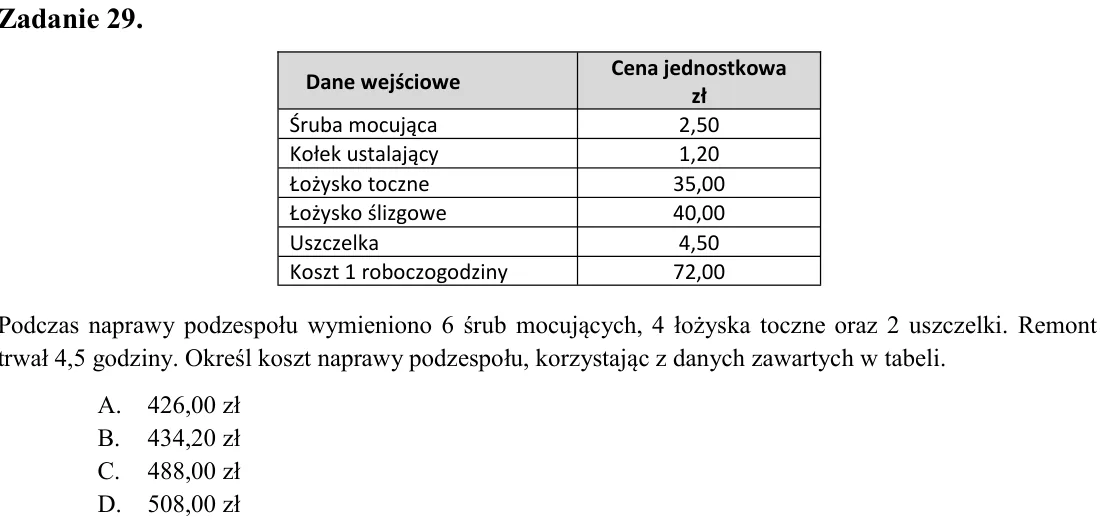

Zadanie 29. Podczas naprawy podzespołu wymieniono 6 śrub mocujących, 4 łożyska toczne oraz 2 uszczelki. Remont trwał 4,5 godziny. Określ koszt naprawy podzespołu, korzystając z danych zawartych w tabeli. A. 426,00 zł B.

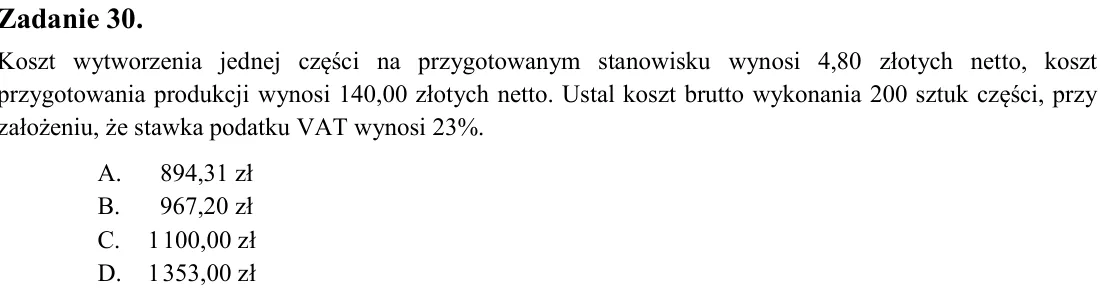

Zadanie 30. Koszt wytworzenia jednej części na przygotowanym stanowisku wynosi 4,80 złotych netto, koszt przygotowania produkcji wynosi 140,00 złotych netto. Ustal koszt brutto wykonania 200 sztuk części, przy założeniu,

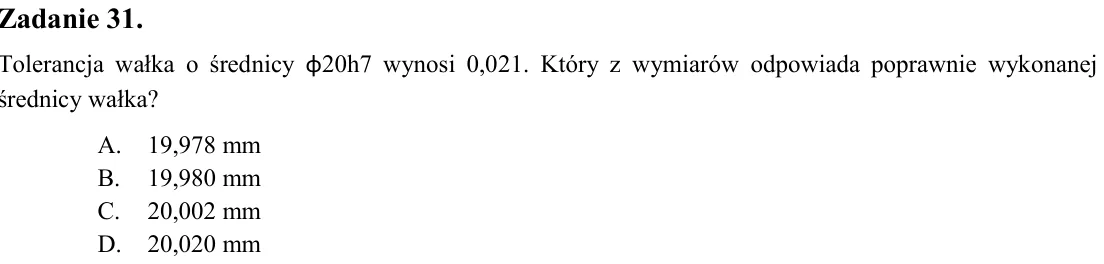

Zadanie 31. Tolerancja wałka o średnicy φ20h7 wynosi 0,021. Który z wymiarów odpowiada poprawnie wykonanej średnicy wałka? A. 19,978 mm B. 19,980 mm C. 20,002 mm D. 20,020 mm

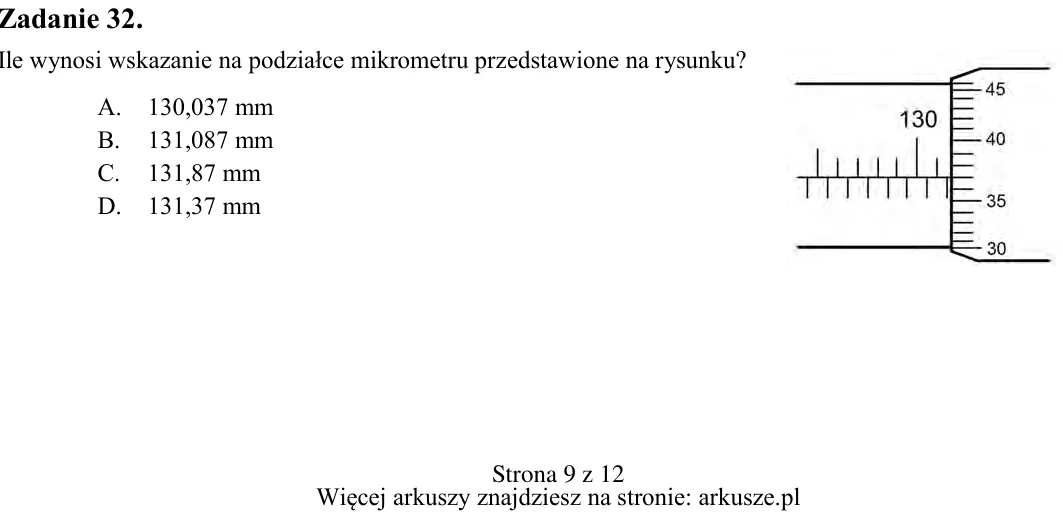

Zadanie 32. Ile wynosi wskazanie na podziałce mikrometru przedstawione na rysunku? A. 130,037 mm B. 131,087 mm C. 131,87 mm D. 131,37 mm Dane wejściowe Cena jednostkowa zł Śruba mocująca 2,50 Kołek ustalający 1,20 Łożysk

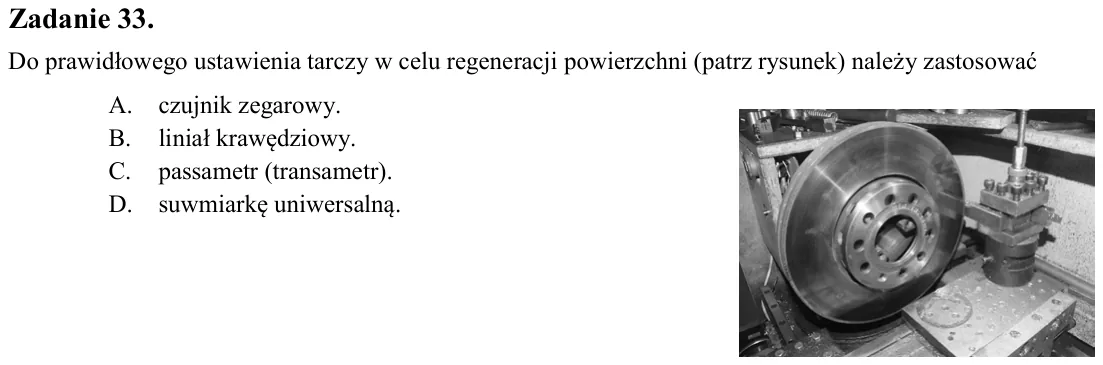

Zadanie 33. Do prawidłowego ustawienia tarczy w celu regeneracji powierzchni (patrz rysunek) należy zastosować A. czujnik zegarowy. B. liniał krawędziowy. C. passametr (transametr). D. suwmiarkę uniwersalną.

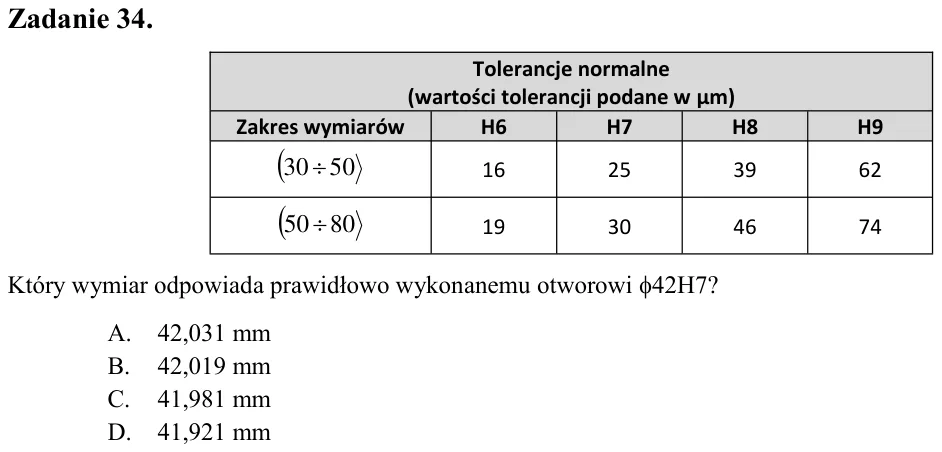

Zadanie 34. Który wymiar odpowiada prawidłowo wykonanemu otworowi 42H7? A. 42,031 mm B. 42,019 mm C. 41,981 mm D. 41,921 mm

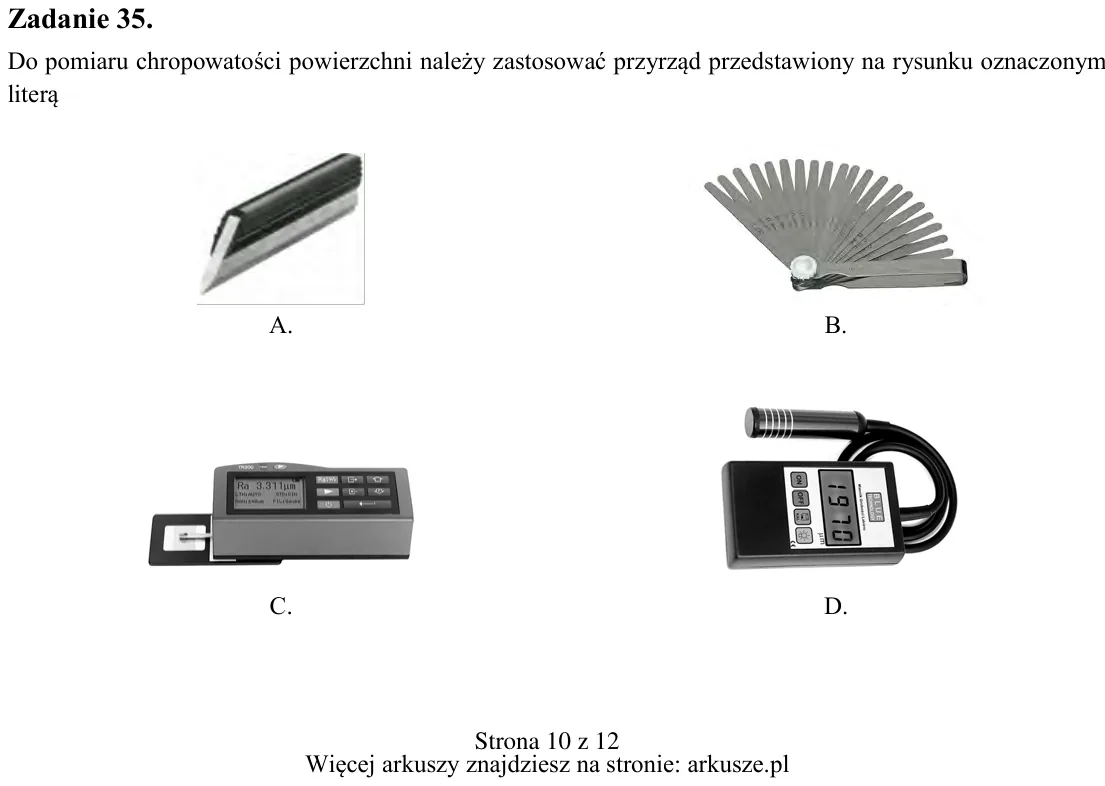

Zadanie 35. Do pomiaru chropowatości powierzchni należy zastosować przyrząd przedstawiony na rysunku oznaczonym literą Tolerancje normalne (wartości tolerancji podane w μm) Zakres wymiarów H6 H7 H8 H9  50 30  16 25 39

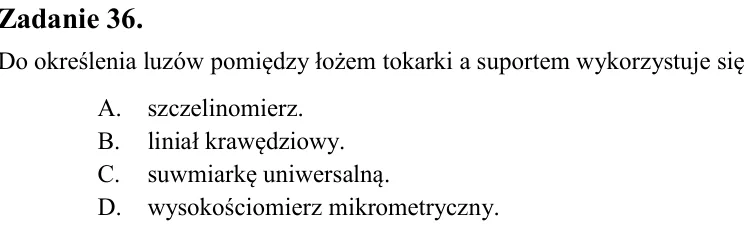

Zadanie 36. Do określenia luzów pomiędzy łożem tokarki a suportem wykorzystuje się A. szczelinomierz. B. liniał krawędziowy. C. suwmiarkę uniwersalną. D. wysokościomierz mikrometryczny.

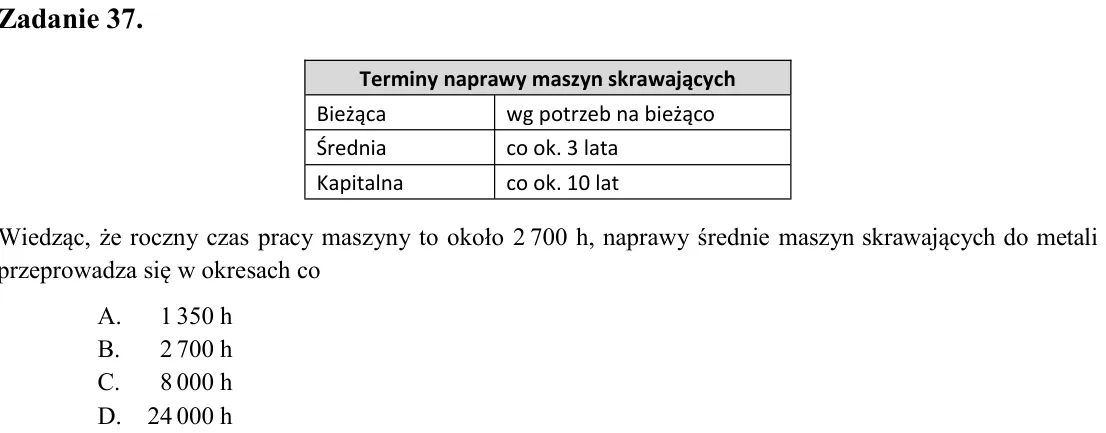

Zadanie 37. Wiedząc, że roczny czas pracy maszyny to około 2 700 h, naprawy średnie maszyn skrawających do metali przeprowadza się w okresach co A. 1 350 h B. 2 700 h C. 8 000 h D. 24 000 h

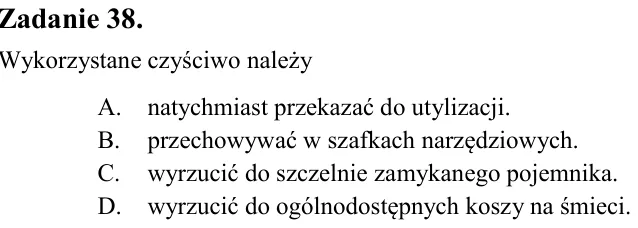

Zadanie 38. Wykorzystane czyściwo należy A. natychmiast przekazać do utylizacji. B. przechowywać w szafkach narzędziowych. C. wyrzucić do szczelnie zamykanego pojemnika. D. wyrzucić do ogólnodostępnych koszy na śmieci.

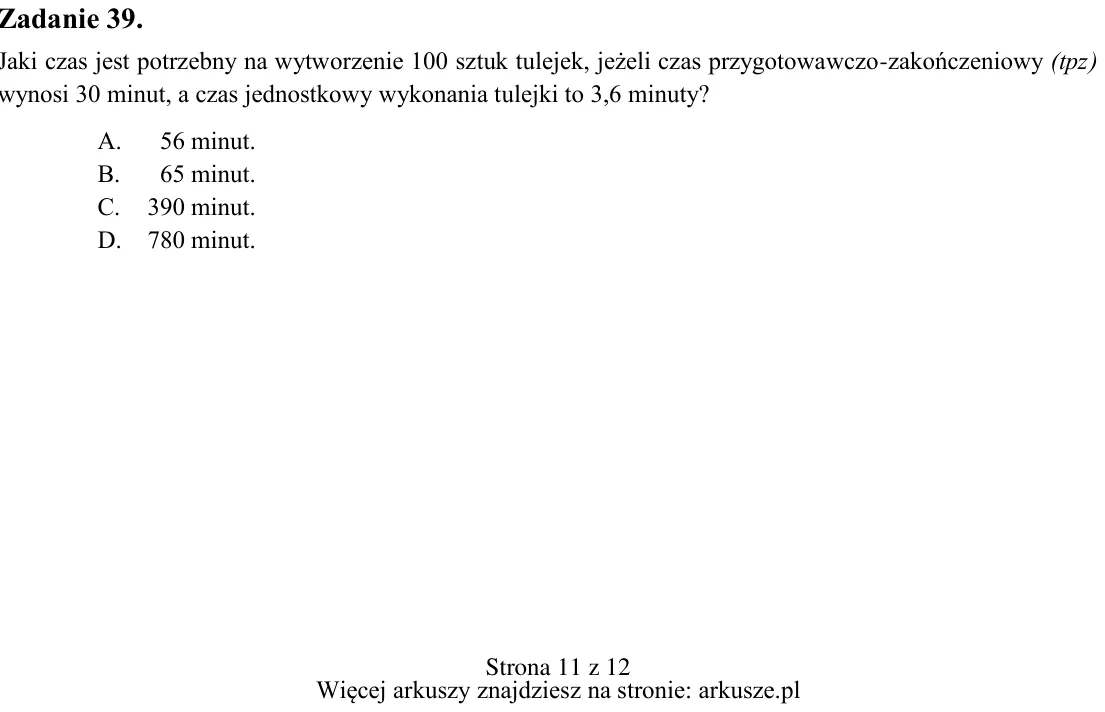

Zadanie 39. Jaki czas jest potrzebny na wytworzenie 100 sztuk tulejek, jeżeli czas przygotowawczo-zakończeniowy (tpz) wynosi 30 minut, a czas jednostkowy wykonania tulejki to 3,6 minuty? A. 56 minut. B. 65 minut. C. 390

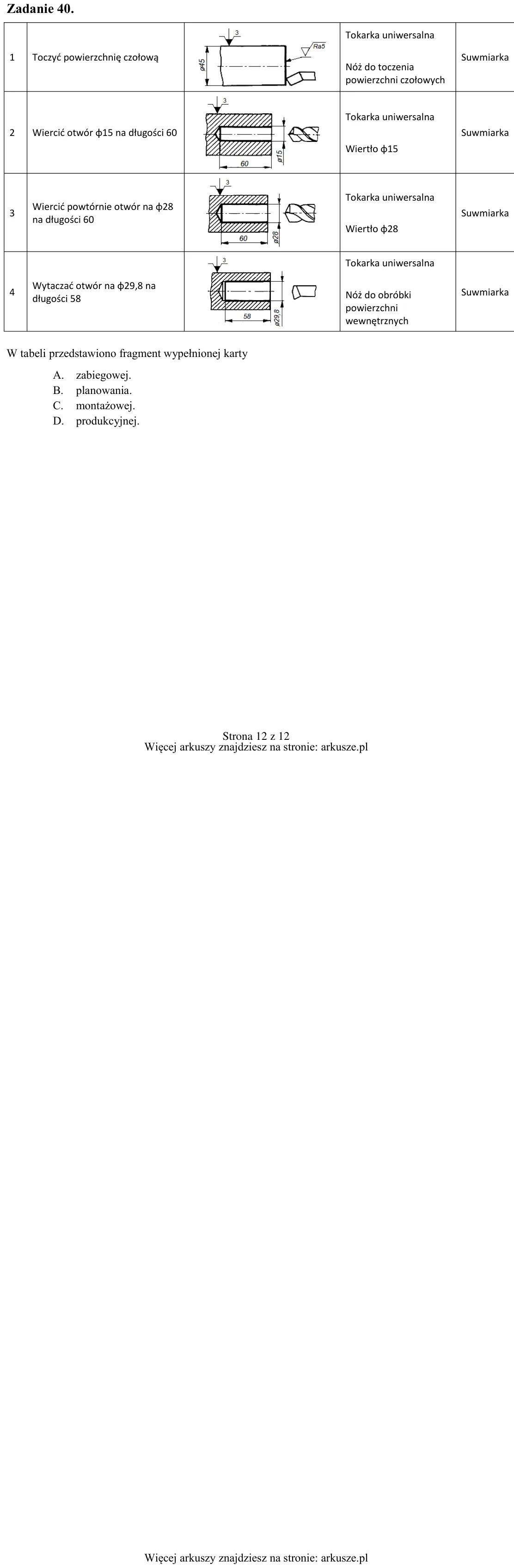

Zadanie 40. W tabeli przedstawiono fragment wypełnionej karty A. zabiegowej. B. planowania. C. montażowej. D. produkcyjnej. 1 Toczyć powierzchnię czołową Tokarka uniwersalna Nóż do toczenia powierzchni czołowych Suwmiark
