M44 · Egzamin zawodowy · czerwiec 2018

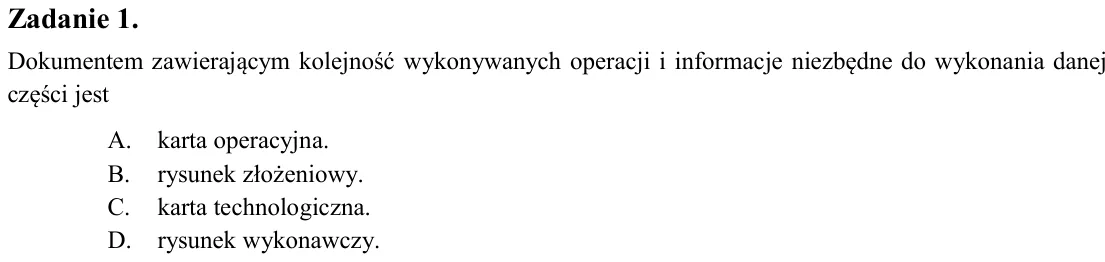

Zadanie 1. Dokumentem zawierającym kolejność wykonywanych operacji i informacje niezbędne do wykonania danej części jest A. karta operacyjna. B. rysunek złożeniowy. C. karta technologiczna. D. rysunek wykonawczy.

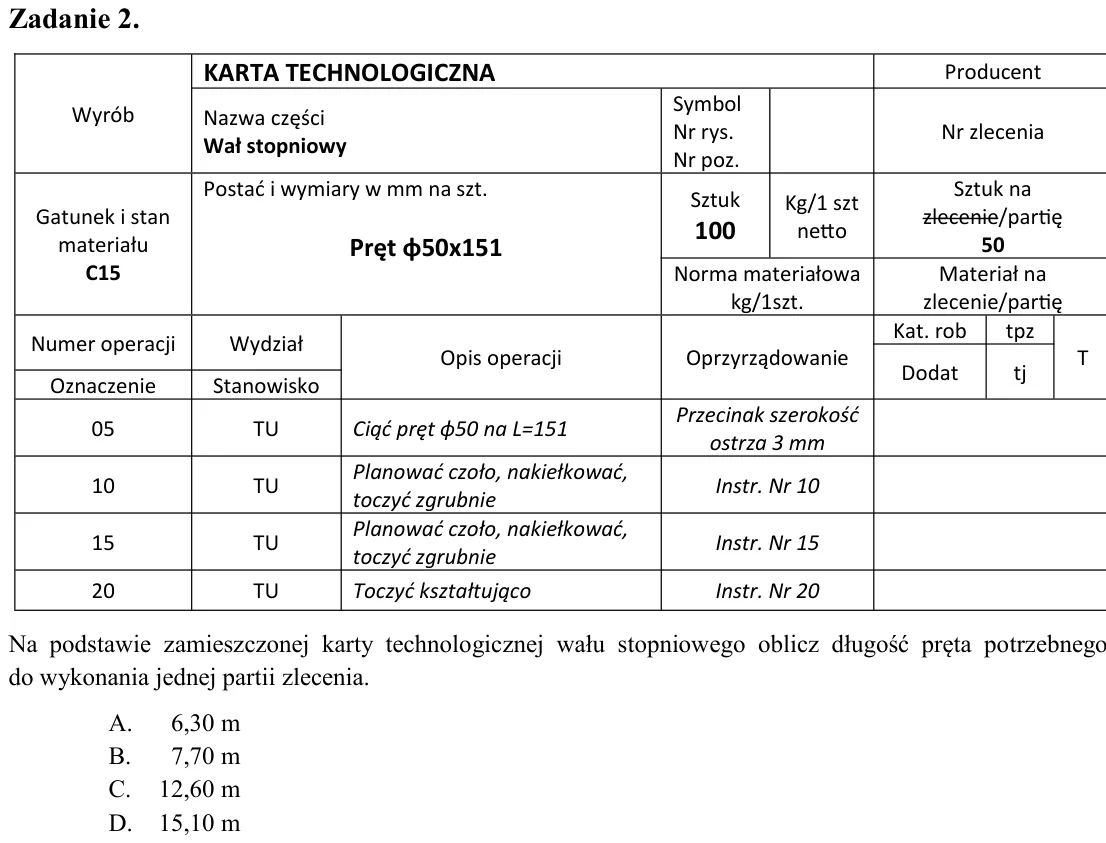

Zadanie 2. Na podstawie zamieszczonej karty technologicznej wału stopniowego oblicz długość pręta potrzebnego do wykonania jednej partii zlecenia. A. 6,30 m B. 7,70 m C. 12,60 m D. 15,10 m

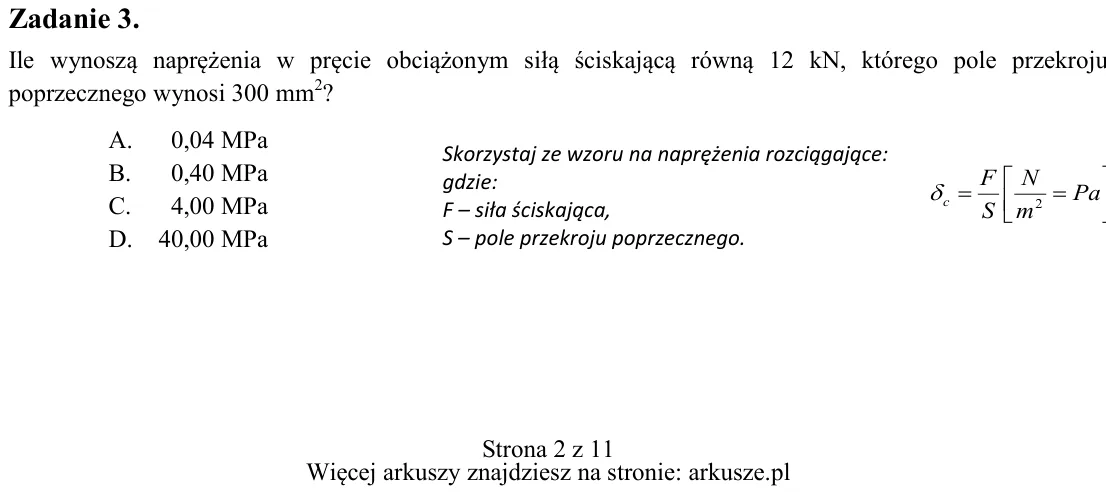

Zadanie 3. Ile wynoszą naprężenia w pręcie obciążonym siłą ściskającą równą 12 kN, którego pole przekroju poprzecznego wynosi 300 mm2? A. 0,04 MPa B. 0,40 MPa C. 4,00 MPa D. 40,00 MPa Wyrób KARTA TECHNOLOGICZNA Producent

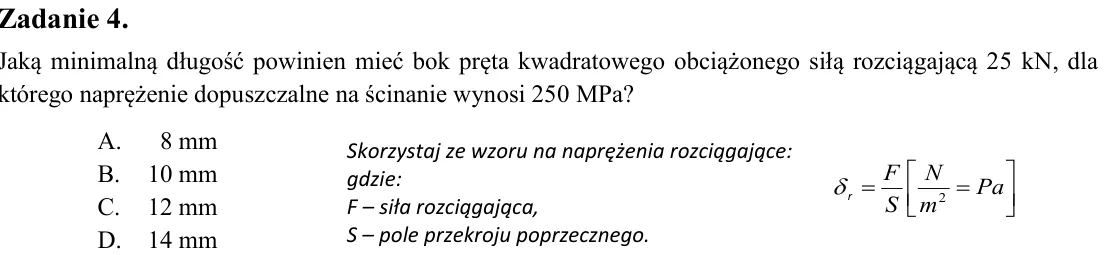

Zadanie 4. Jaką minimalną długość powinien mieć bok pręta kwadratowego obciążonego siłą rozciągającą 25 kN, dla którego naprężenie dopuszczalne na ścinanie wynosi 250 MPa? A. 8 mm B. 10 mm C. 12 mm D. 14 mm

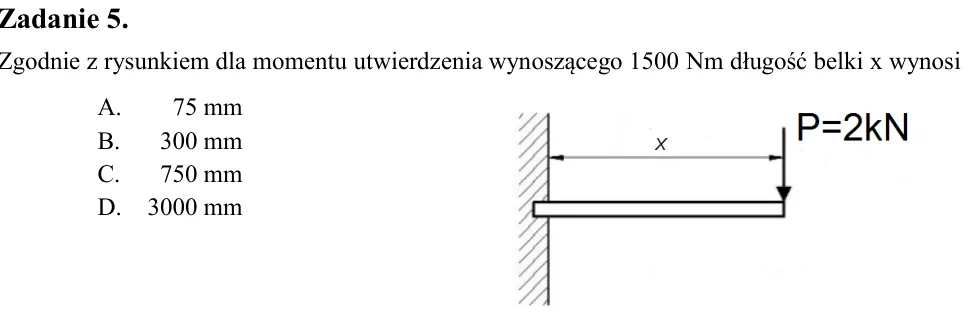

Zadanie 5. Zgodnie z rysunkiem dla momentu utwierdzenia wynoszącego 1500 Nm długość belki x wynosi A. 75 mm B. 300 mm C. 750 mm D. 3000 mm

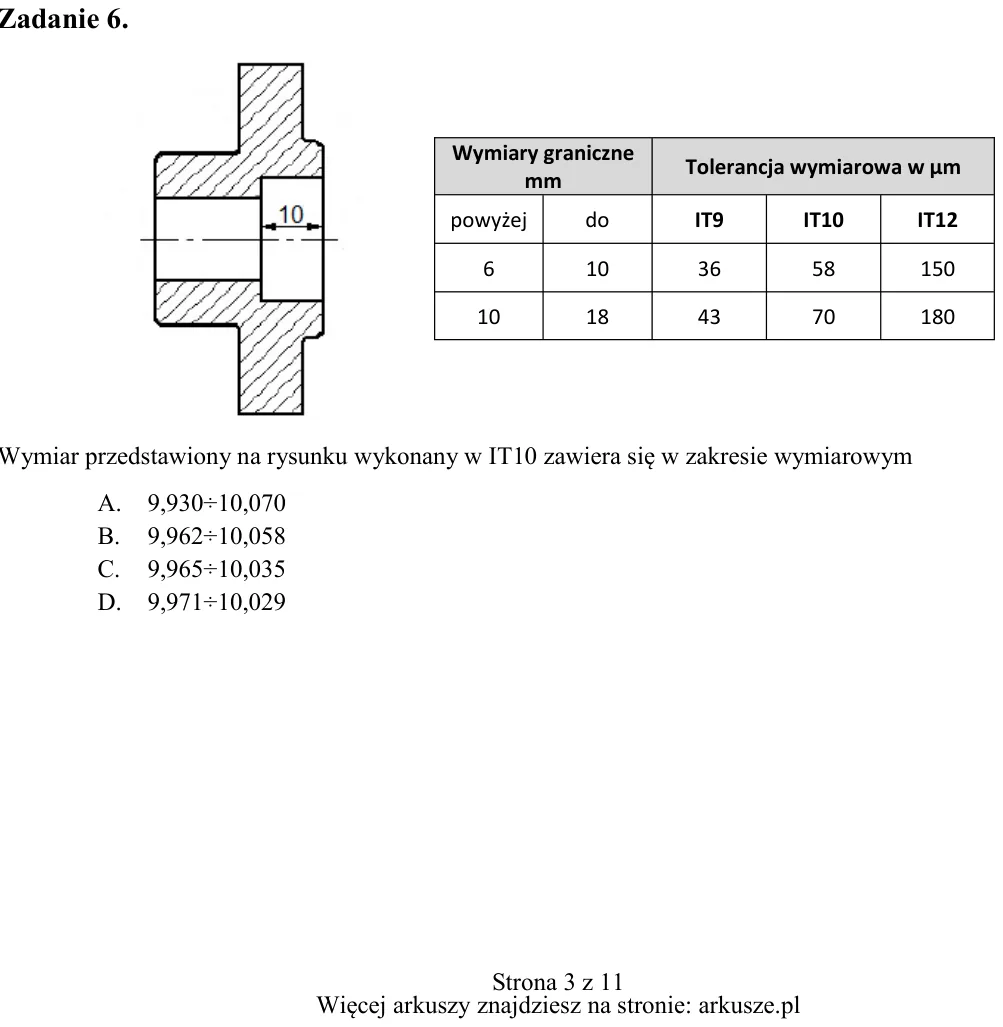

Zadanie 6. Wymiar przedstawiony na rysunku wykonany w IT10 zawiera się w zakresie wymiarowym A. 9,930÷10,070 B. 9,962÷10,058 C. 9,965÷10,035 D. 9,971÷10,029 Skorzystaj ze wzoru na naprężenia rozciągające: gdzie: F - siła

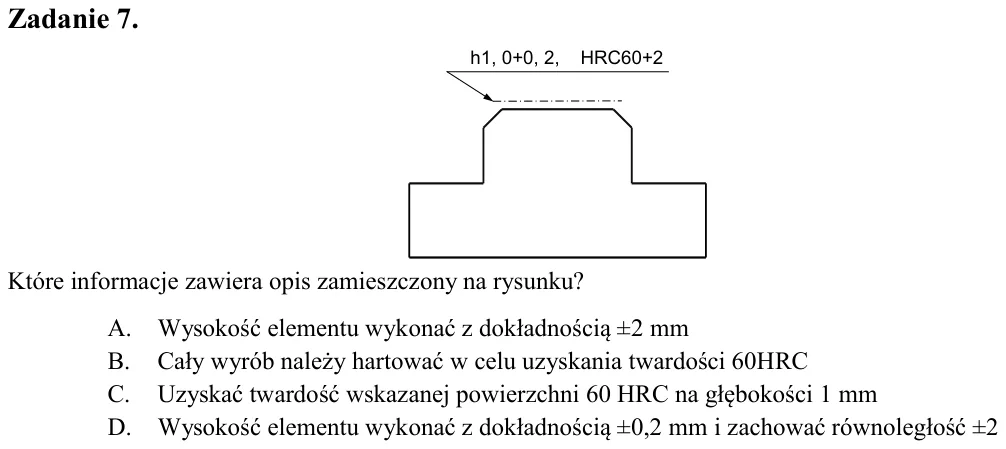

Zadanie 7. Które informacje zawiera opis zamieszczony na rysunku? A. Wysokość elementu wykonać z dokładnością ±2 mm B. Cały wyrób należy hartować w celu uzyskania twardości 60HRC C. Uzyskać twardość wskazanej powierzchni

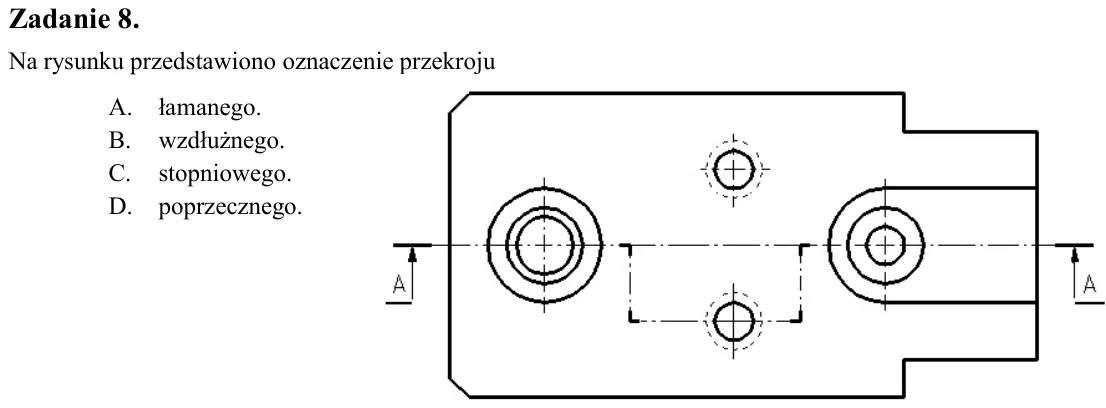

Zadanie 8. Na rysunku przedstawiono oznaczenie przekroju A. łamanego. B. wzdłużnego. C. stopniowego. D. poprzecznego.

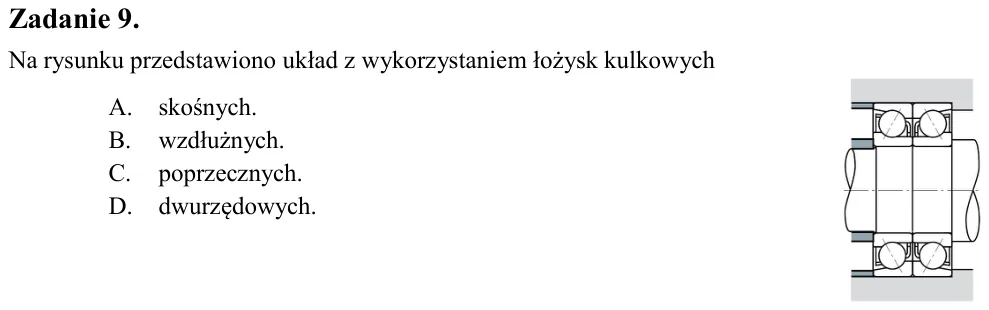

Zadanie 9. Na rysunku przedstawiono układ z wykorzystaniem łożysk kulkowych A. skośnych. B. wzdłużnych. C. poprzecznych. D. dwurzędowych.

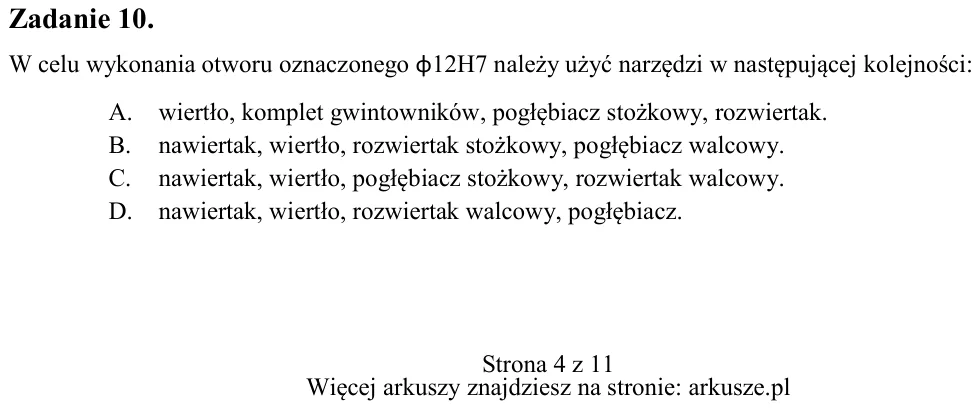

Zadanie 10. W celu wykonania otworu oznaczonego ɸ12H7 należy użyć narzędzi w następującej kolejności: A. wiertło, komplet gwintowników, pogłębiacz stożkowy, rozwiertak. B. nawiertak, wiertło, rozwiertak stożkowy, pogłębi

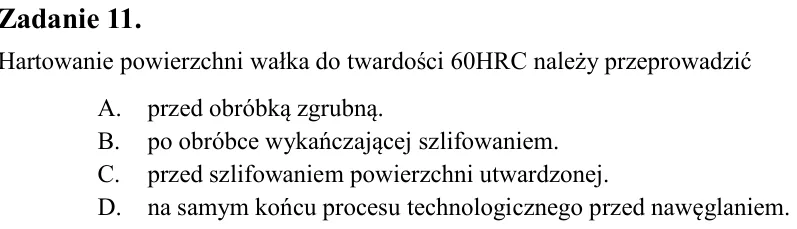

Zadanie 11. Hartowanie powierzchni wałka do twardości 60HRC należy przeprowadzić A. przed obróbką zgrubną. B. po obróbce wykańczającej szlifowaniem. C. przed szlifowaniem powierzchni utwardzonej. D. na samym końcu proces

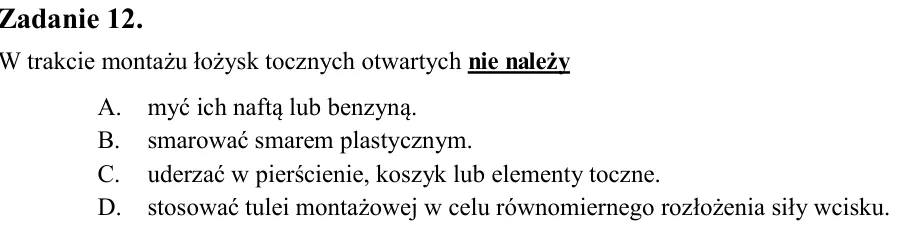

Zadanie 12. W trakcie montażu łożysk tocznych otwartych nie należy A. myć ich naftą lub benzyną. B. smarować smarem plastycznym. C. uderzać w pierścienie, koszyk lub elementy toczne. D. stosować tulei montażowej w celu r

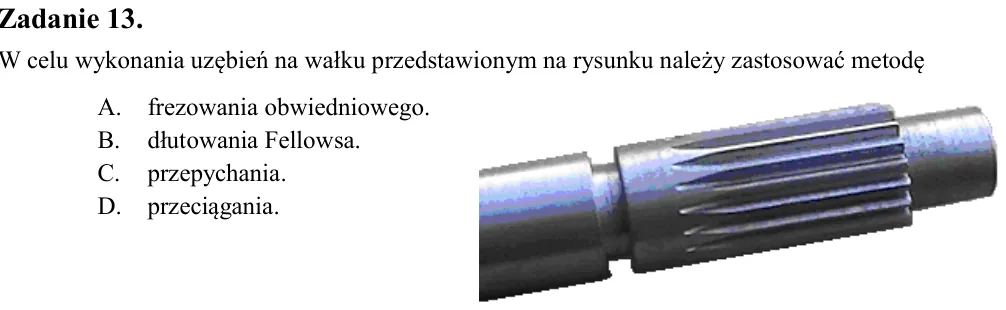

Zadanie 13. W celu wykonania uzębień na wałku przedstawionym na rysunku należy zastosować metodę A. frezowania obwiedniowego. B. dłutowania Fellowsa. C. przepychania. D. przeciągania.

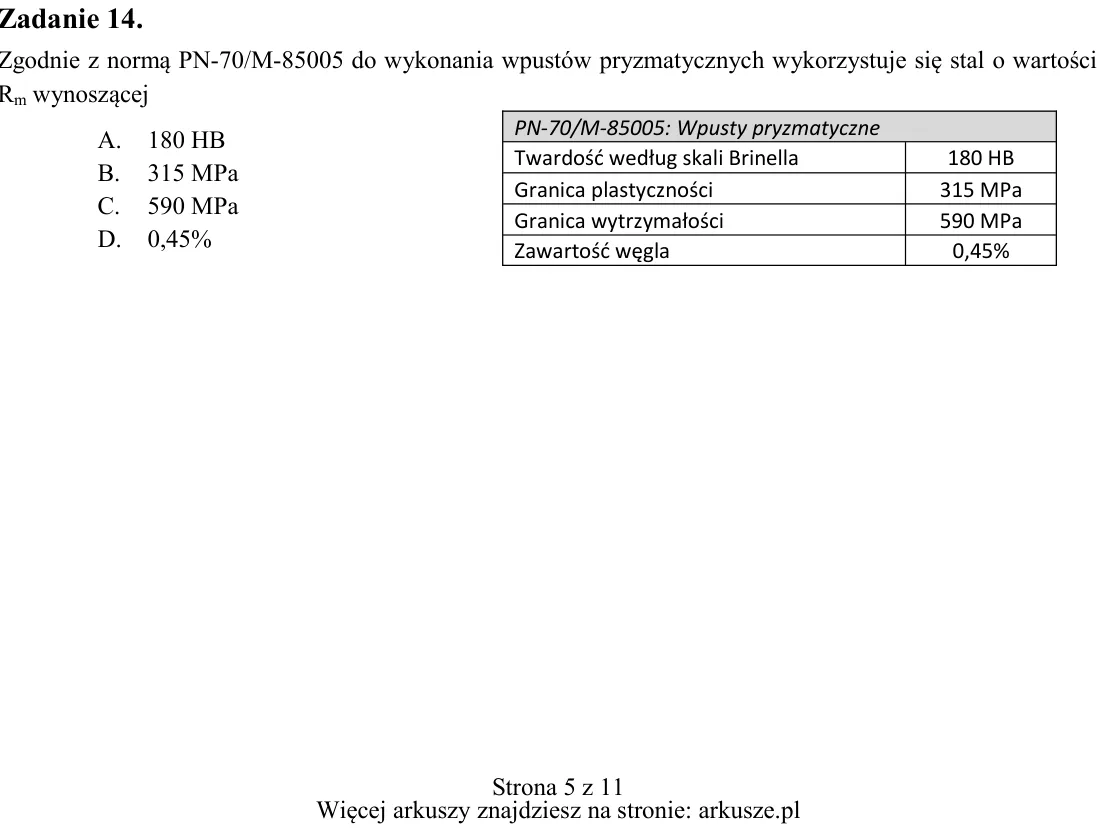

Zadanie 14. Zgodnie z normą PN-70/M-85005 do wykonania wpustów pryzmatycznych wykorzystuje się stal o wartości Rm wynoszącej A. 180 HB B. 315 MPa C. 590 MPa D. 0,45% PN-70/M-85005: Wpusty pryzmatyczne Twardość według ska

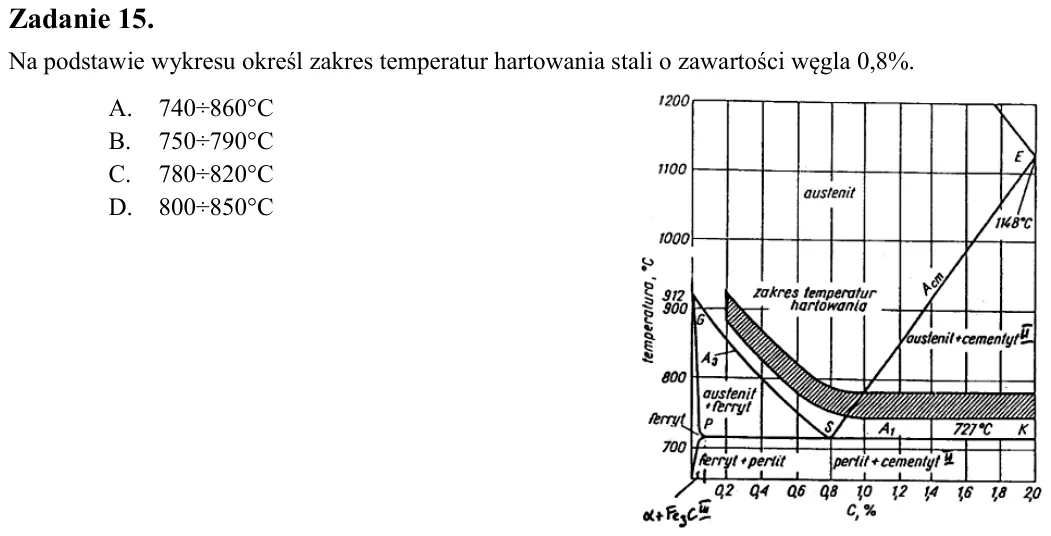

Zadanie 15. Na podstawie wykresu określ zakres temperatur hartowania stali o zawartości węgla 0,8%. A. 740÷860°C B. 750÷790°C C. 780÷820°C D. 800÷850°C

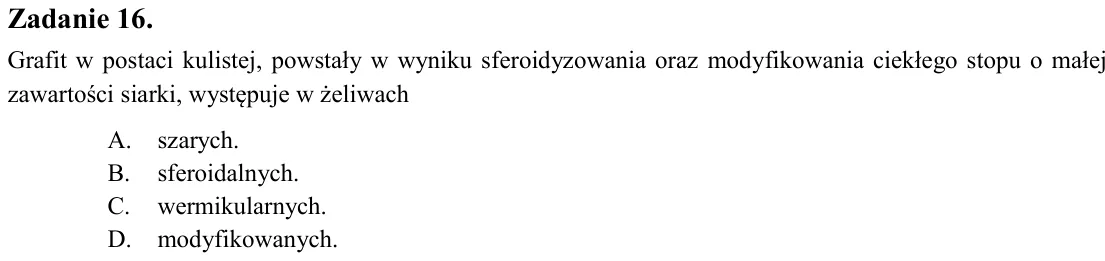

Zadanie 16. Grafit w postaci kulistej, powstały w wyniku sferoidyzowania oraz modyfikowania ciekłego stopu o małej zawartości siarki, występuje w żeliwach A. szarych. B. sferoidalnych. C. wermikularnych. D. modyfikowanyc

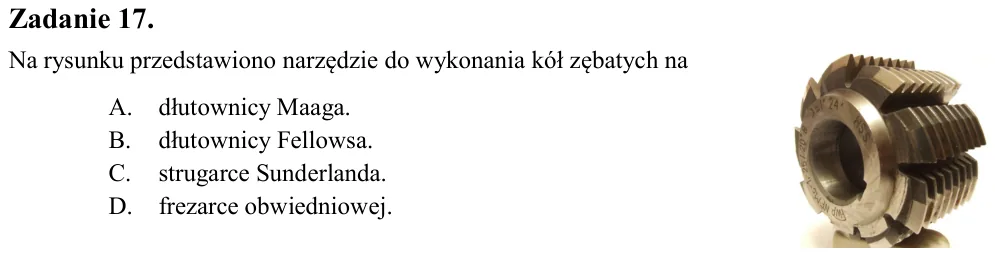

Zadanie 17. Na rysunku przedstawiono narzędzie do wykonania kół zębatych na A. dłutownicy Maaga. B. dłutownicy Fellowsa. C. strugarce Sunderlanda. D. frezarce obwiedniowej.

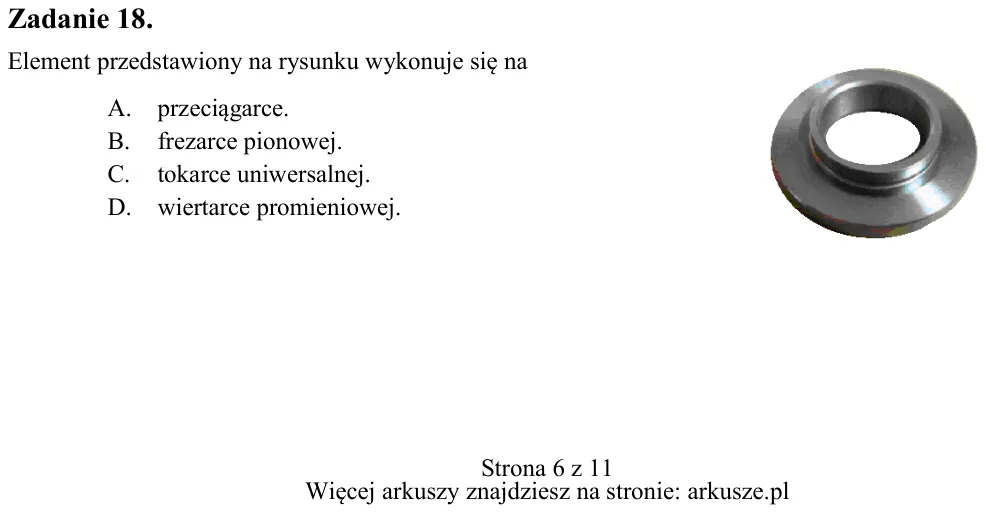

Zadanie 18. Element przedstawiony na rysunku wykonuje się na A. przeciągarce. B. frezarce pionowej. C. tokarce uniwersalnej. D. wiertarce promieniowej.

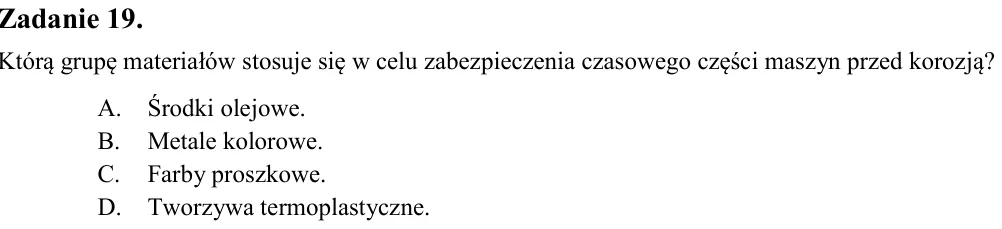

Zadanie 19. Którą grupę materiałów stosuje się w celu zabezpieczenia czasowego części maszyn przed korozją? A. Środki olejowe. B. Metale kolorowe. C. Farby proszkowe. D. Tworzywa termoplastyczne.

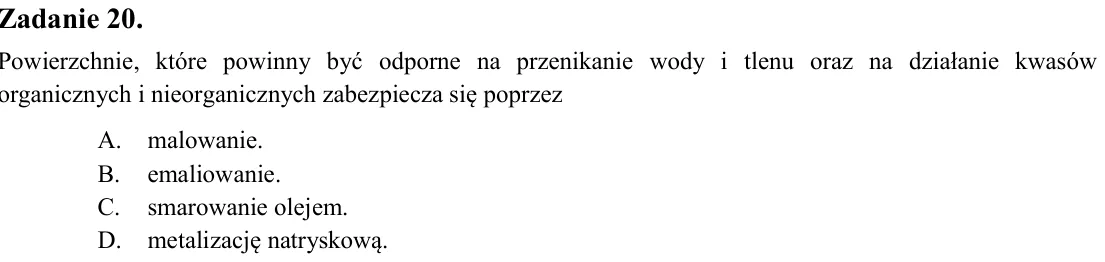

Zadanie 20. Powierzchnie, które powinny być odporne na przenikanie wody i tlenu oraz na działanie kwasów organicznych i nieorganicznych zabezpiecza się poprzez A. malowanie. B. emaliowanie. C. smarowanie olejem. D. metal

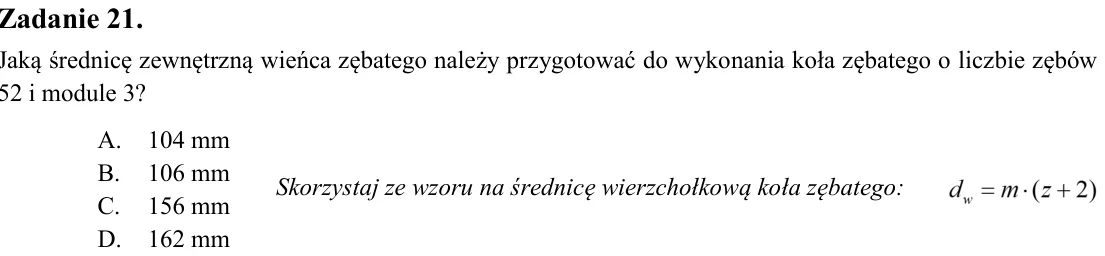

Zadanie 21. Jaką średnicę zewnętrzną wieńca zębatego należy przygotować do wykonania koła zębatego o liczbie zębów 52 i module 3? A. 104 mm B. 106 mm C. 156 mm D. 162 mm

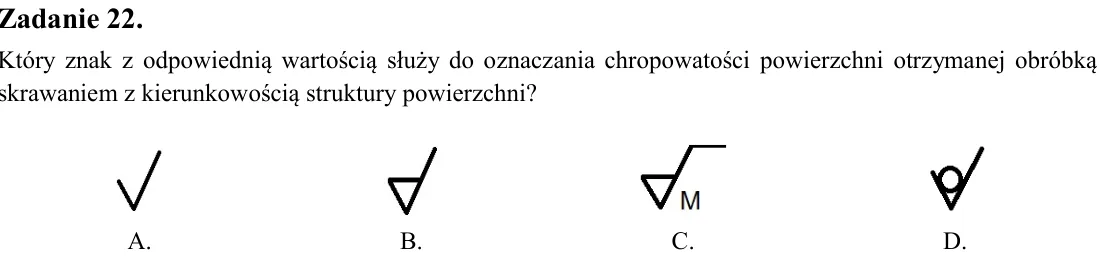

Zadanie 22. Który znak z odpowiednią wartością służy do oznaczania chropowatości powierzchni otrzymanej obróbką skrawaniem z kierunkowością struktury powierzchni?

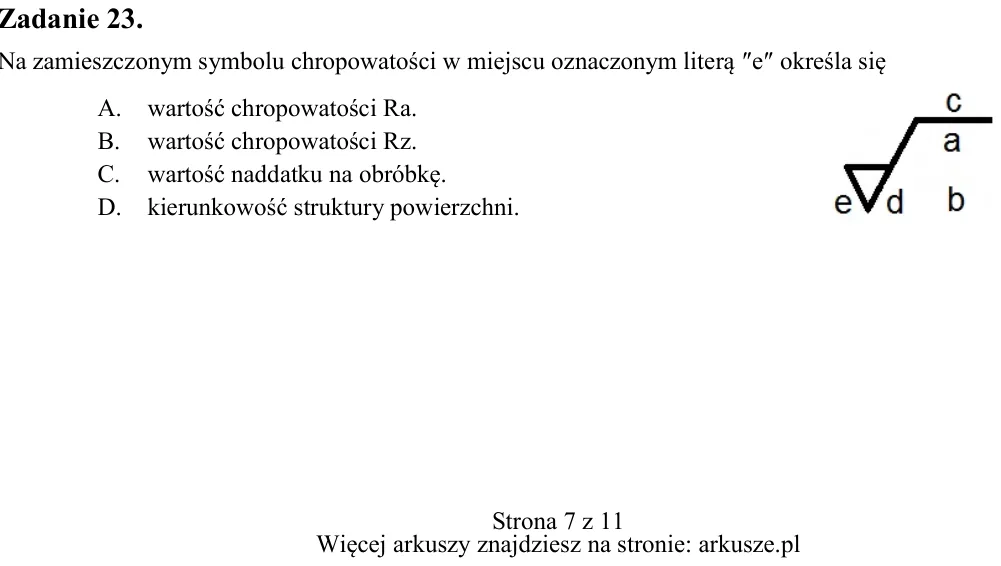

Zadanie 23. Na zamieszczonym symbolu chropowatości w miejscu oznaczonym literą ″e″ określa się A. wartość chropowatości Ra. B. wartość chropowatości Rz. C. wartość naddatku na obróbkę. D. kierunkowość struktury powierzch

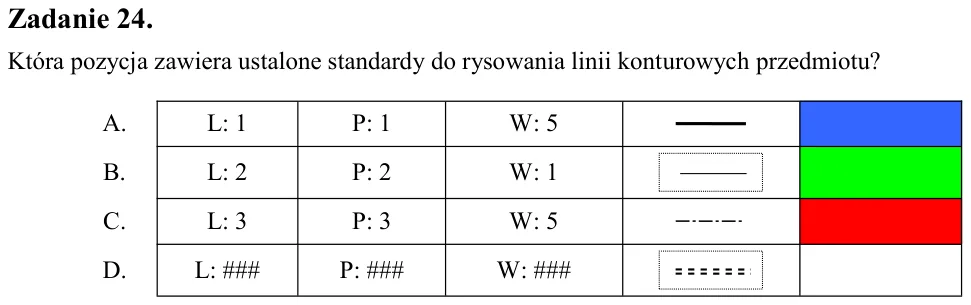

Zadanie 24. Która pozycja zawiera ustalone standardy do rysowania linii konturowych przedmiotu?

Zadanie 25. Która ikona przedstawia rysowanie linii z interpolowanych?

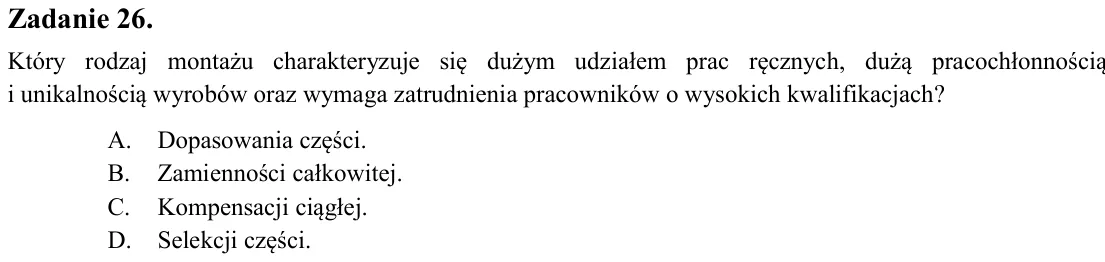

Zadanie 26. Który rodzaj montażu charakteryzuje się dużym udziałem prac ręcznych, dużą pracochłonnością i unikalnością wyrobów oraz wymaga zatrudnienia pracowników o wysokich kwalifikacjach? A. Dopasowania części. B. Zam

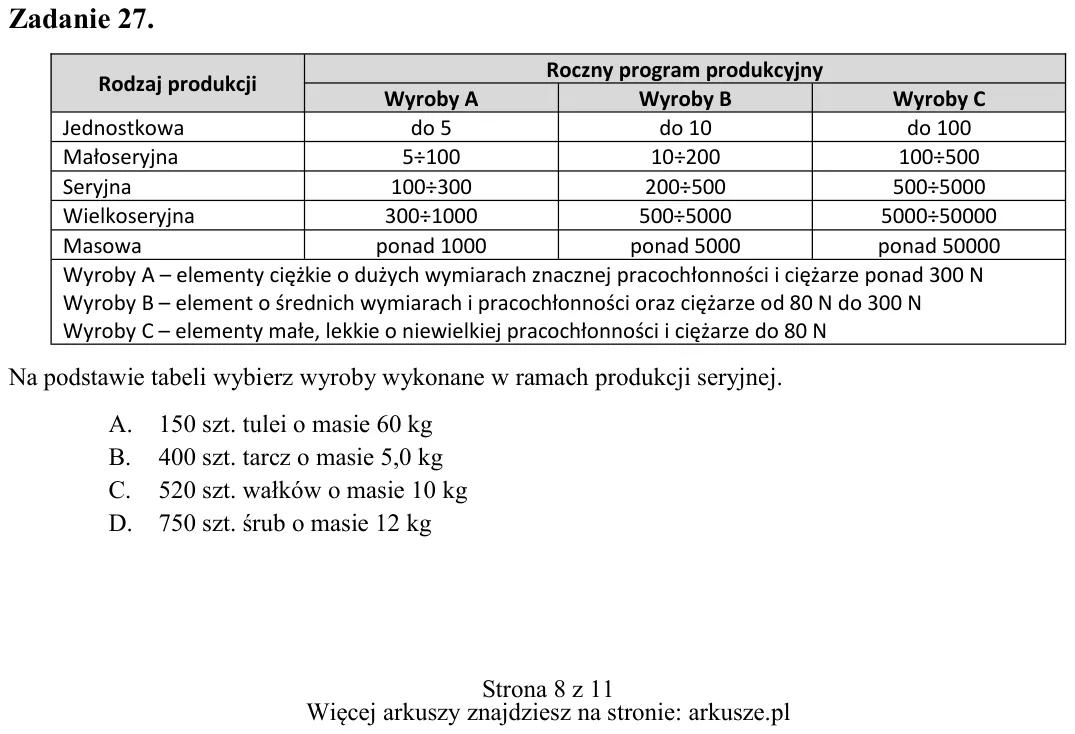

Zadanie 27. Na podstawie tabeli wybierz wyroby wykonane w ramach produkcji seryjnej. A. 150 szt. tulei o masie 60 kg B. 400 szt. tarcz o masie 5,0 kg C. 520 szt. wałków o masie 10 kg D. 750 szt. śrub o masie 12 kg A. L:

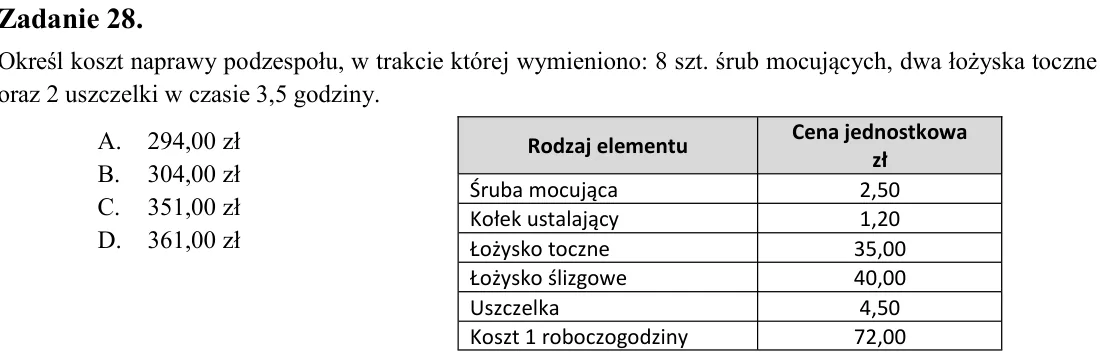

Zadanie 28. Określ koszt naprawy podzespołu, w trakcie której wymieniono: 8 szt. śrub mocujących, dwa łożyska toczne oraz 2 uszczelki w czasie 3,5 godziny. A. 294,00 zł B. 304,00 zł C. 351,00 zł D. 361,00 zł

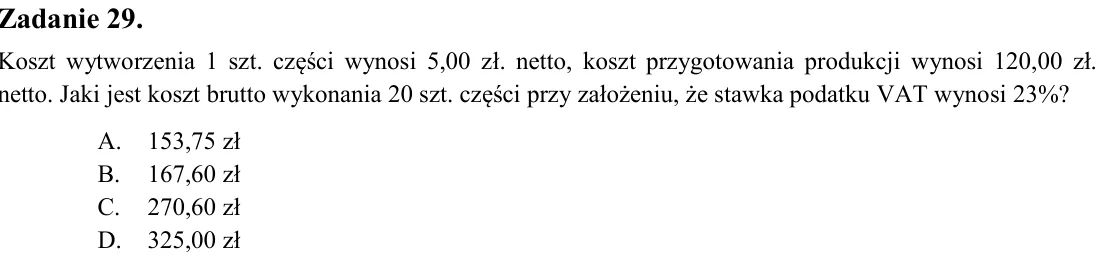

Zadanie 29. Koszt wytworzenia 1 szt. części wynosi 5,00 zł. netto, koszt przygotowania produkcji wynosi 120,00 zł. netto. Jaki jest koszt brutto wykonania 20 szt. części przy założeniu, że stawka podatku VAT wynosi 23%?

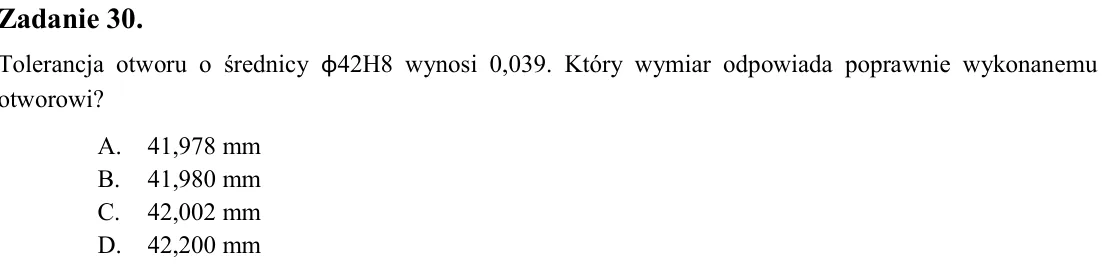

Zadanie 30. Tolerancja otworu o średnicy ɸ42H8 wynosi 0,039. Który wymiar odpowiada poprawnie wykonanemu otworowi? A. 41,978 mm B. 41,980 mm C. 42,002 mm D. 42,200 mm

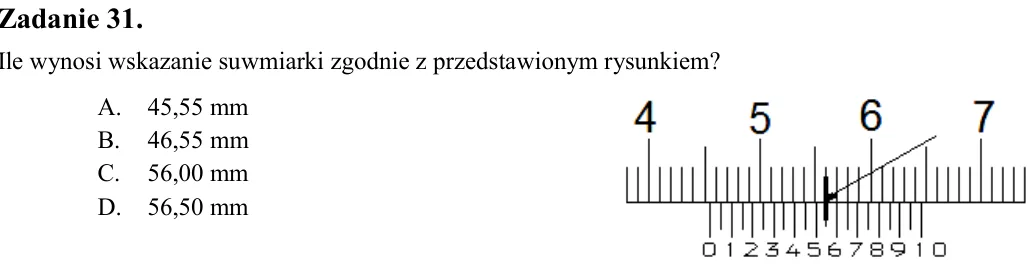

Zadanie 31. Ile wynosi wskazanie suwmiarki zgodnie z przedstawionym rysunkiem? A. 45,55 mm B. 46,55 mm C. 56,00 mm D. 56,50 mm

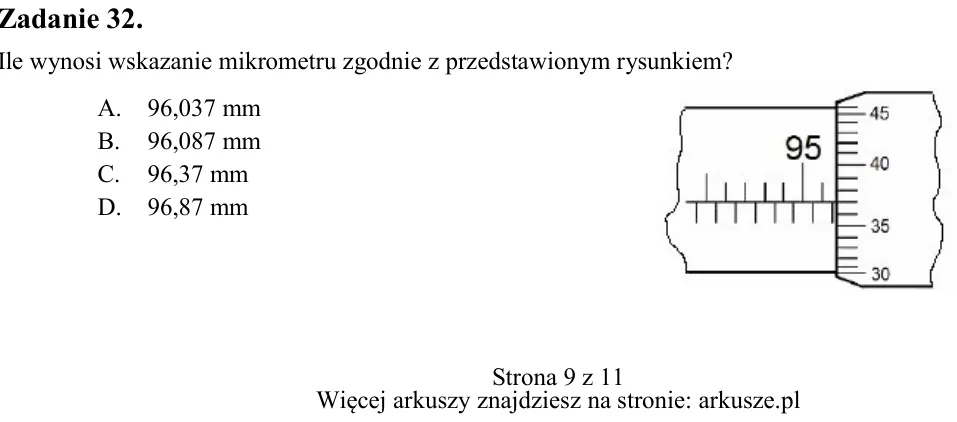

Zadanie 32. Ile wynosi wskazanie mikrometru zgodnie z przedstawionym rysunkiem? A. 96,037 mm B. 96,087 mm C. 96,37 mm D. 96,87 mm Rodzaj elementu Cena jednostkowa zł Śruba mocująca 2,50 Kołek ustalający 1,20 Łożysko tocz

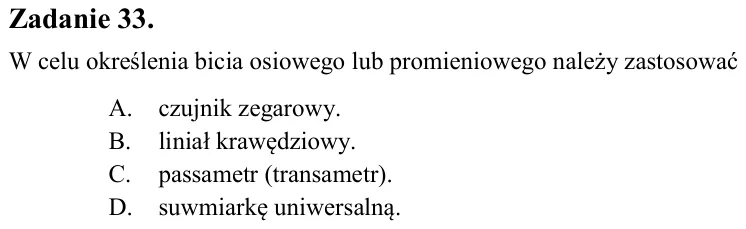

Zadanie 33. W celu określenia bicia osiowego lub promieniowego należy zastosować A. czujnik zegarowy. B. liniał krawędziowy. C. passametr (transametr). D. suwmiarkę uniwersalną.

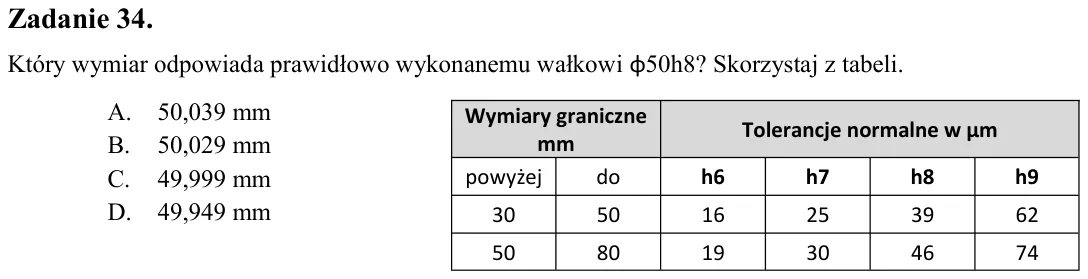

Zadanie 34. Który wymiar odpowiada prawidłowo wykonanemu wałkowi ɸ50h8? Skorzystaj z tabeli. A. 50,039 mm B. 50,029 mm C. 49,999 mm D. 49,949 mm

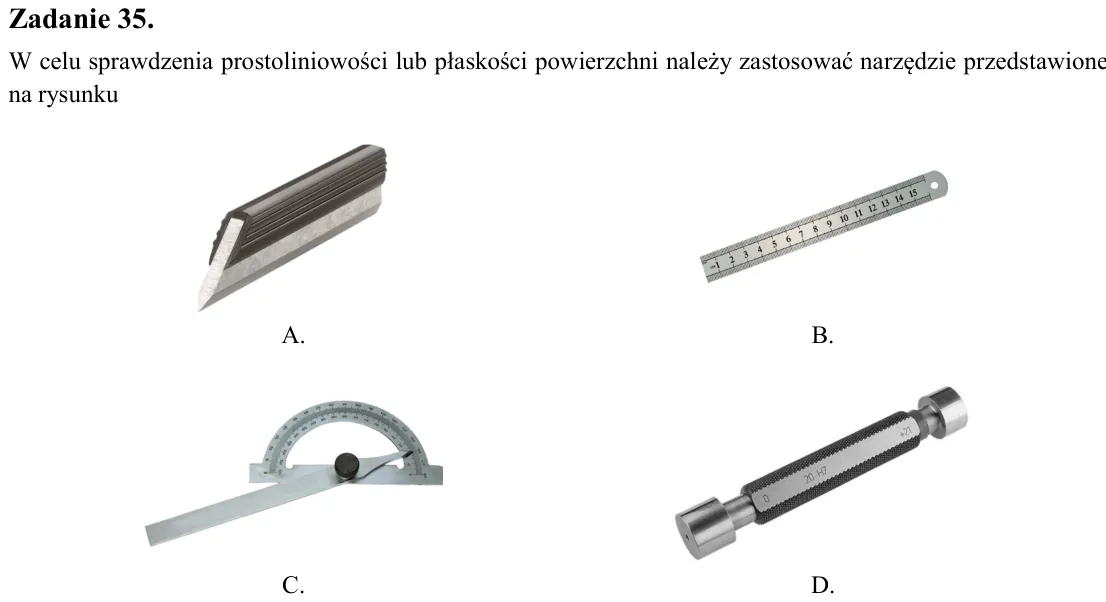

Zadanie 35. W celu sprawdzenia prostoliniowości lub płaskości powierzchni należy zastosować narzędzie przedstawione na rysunku

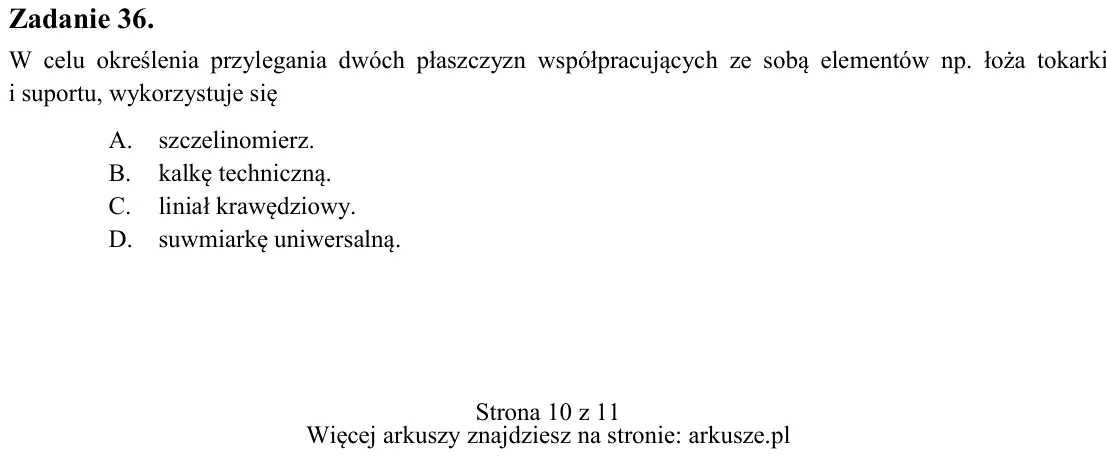

Zadanie 36. W celu określenia przylegania dwóch płaszczyzn współpracujących ze sobą elementów np. łoża tokarki i suportu, wykorzystuje się A. szczelinomierz. B. kalkę techniczną. C. liniał krawędziowy. D. suwmiarkę uniwe

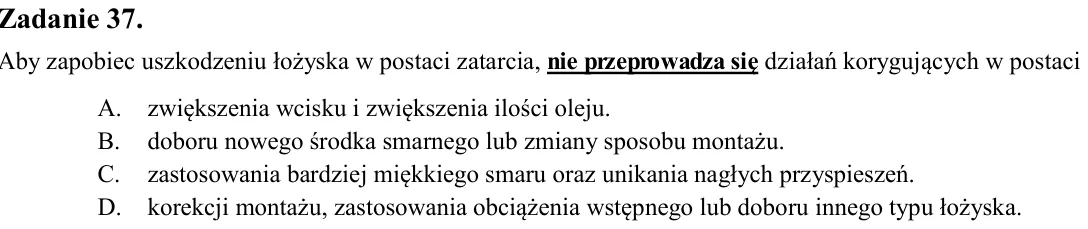

Zadanie 37. Aby zapobiec uszkodzeniu łożyska w postaci zatarcia, nie przeprowadza się działań korygujących w postaci A. zwiększenia wcisku i zwiększenia ilości oleju. B. doboru nowego środka smarnego lub zmiany sposobu m

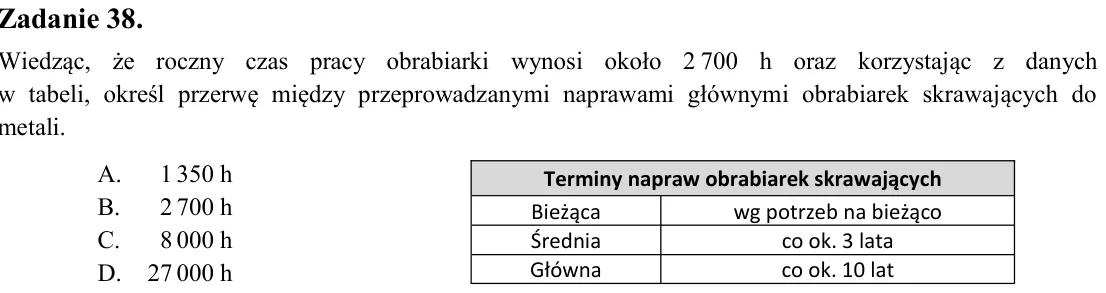

Zadanie 38. Wiedząc, że roczny czas pracy obrabiarki wynosi około 2 700 h oraz korzystając z danych w tabeli, określ przerwę między przeprowadzanymi naprawami głównymi obrabiarek skrawających do metali. A. 1 350 h B. 2 7

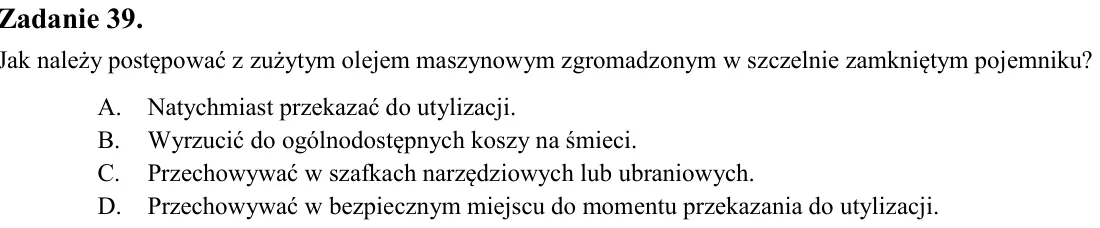

Zadanie 39. Jak należy postępować z zużytym olejem maszynowym zgromadzonym w szczelnie zamkniętym pojemniku? A. Natychmiast przekazać do utylizacji. B. Wyrzucić do ogólnodostępnych koszy na śmieci. C. Przechowywać w szaf

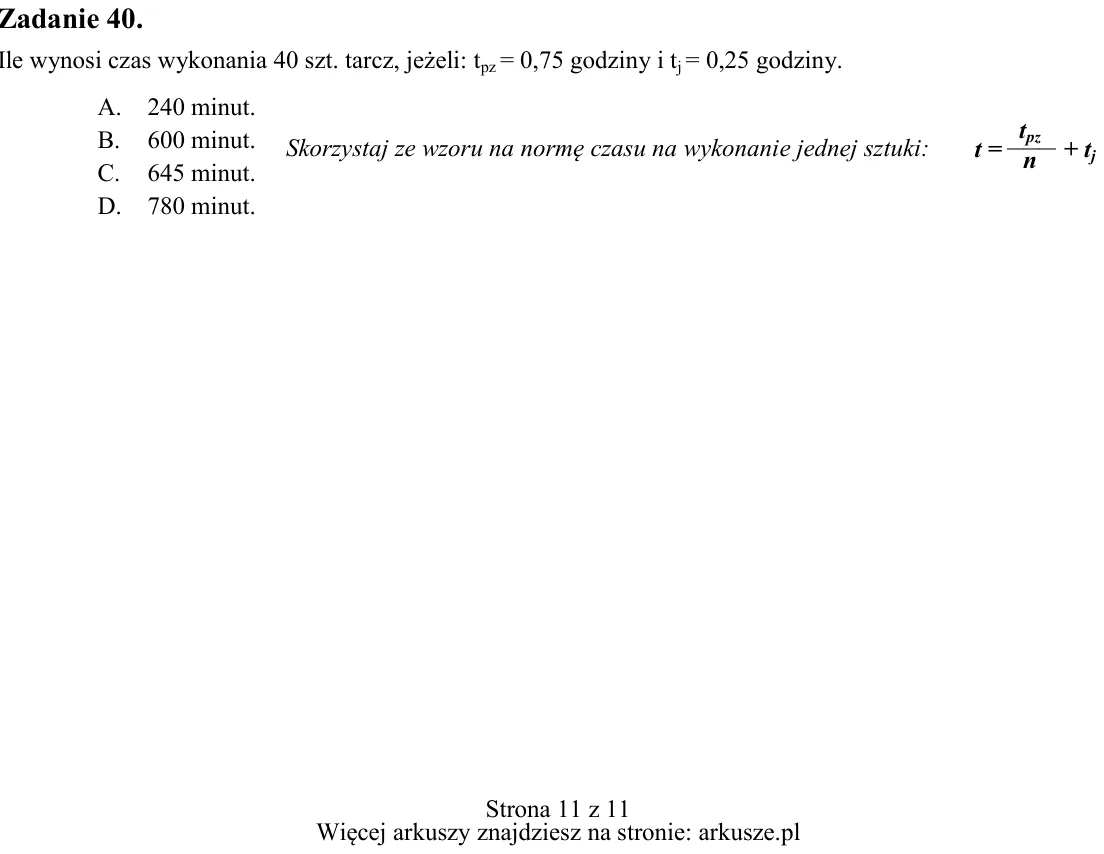

Zadanie 40. Ile wynosi czas wykonania 40 szt. tarcz, jeżeli: tpz = 0,75 godziny i tj = 0,25 godziny. A. 240 minut. B. 600 minut. C. 645 minut. D. 780 minut. Terminy napraw obrabiarek skrawających Bieżąca wg potrzeb na bi
