M44 · Egzamin zawodowy · czerwiec 2019

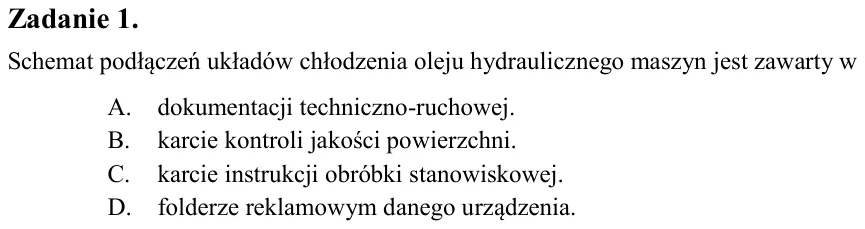

Zadanie 1. Schemat podłączeń układów chłodzenia oleju hydraulicznego maszyn jest zawarty w A. dokumentacji techniczno-ruchowej. B. karcie kontroli jakości powierzchni. C. karcie instrukcji obróbki stanowiskowej. D. folde

Zadanie 2. Która z jednostek miary ciśnienia jest pochodną jednostek układu SI? A. Bar. B. Tor. C. Paskal. D. Atmosfera.

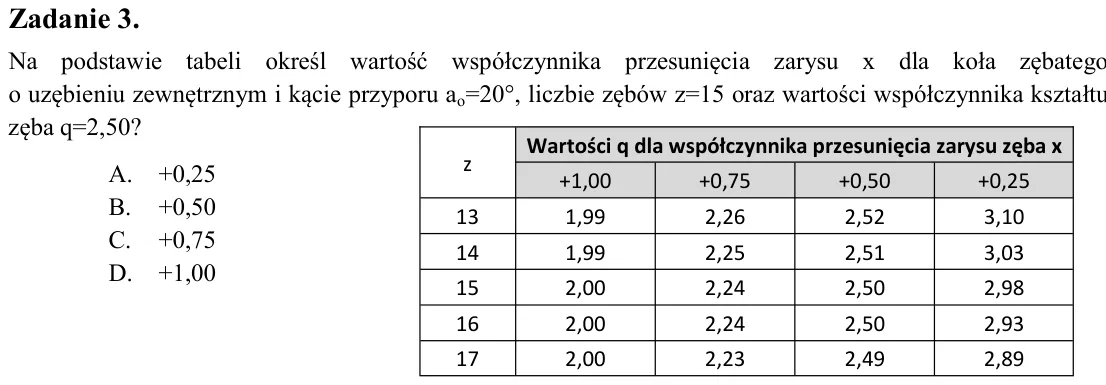

Zadanie 3. Na podstawie tabeli określ wartość współczynnika przesunięcia zarysu x dla koła zębatego o uzębieniu zewnętrznym i kącie przyporu ao=20°, liczbie zębów z=15 oraz wartości współczynnika kształtu zęba q=2,50? A.

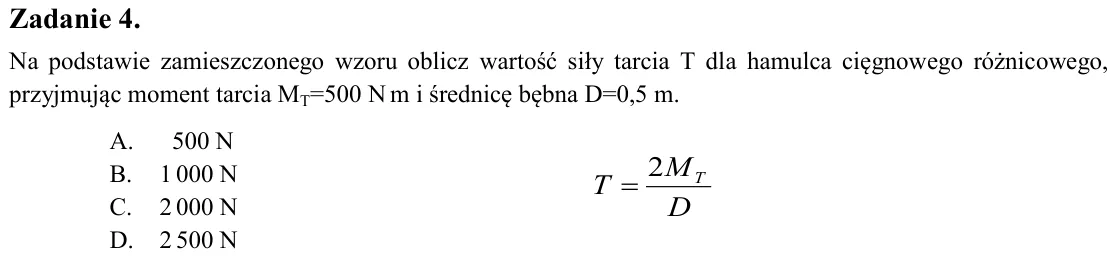

Zadanie 4. Na podstawie zamieszczonego wzoru oblicz wartość siły tarcia T dla hamulca cięgnowego różnicowego, przyjmując moment tarcia MT=500 N m i średnicę bębna D=0,5 m. A. 500 N B. 1 000 N C. 2 000 N D. 2 500 N

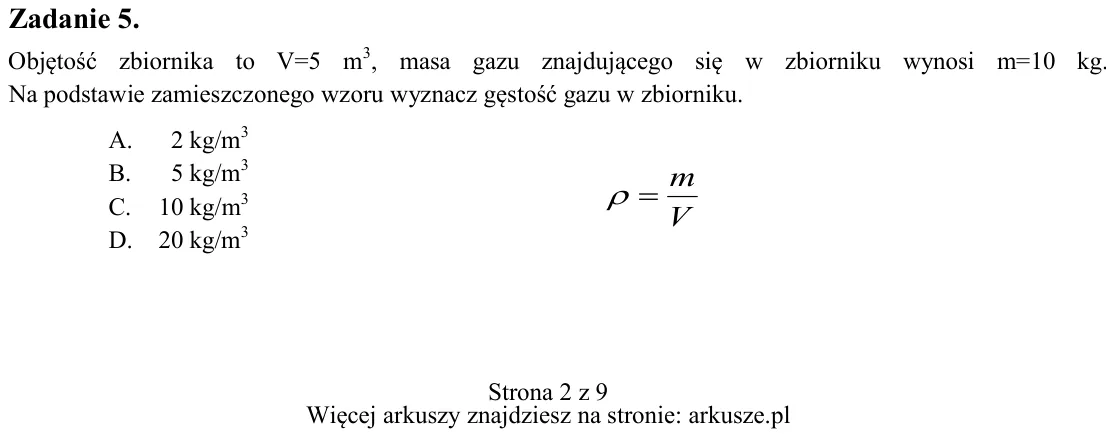

Zadanie 5. Objętość zbiornika to V=5 m3, masa gazu znajdującego się w zbiorniku wynosi m=10 kg. Na podstawie zamieszczonego wzoru wyznacz gęstość gazu w zbiorniku. A. 2 kg/m3 B. 5 kg/m3 C. 10 kg/m3 D. 20 kg/m3 z Wartości

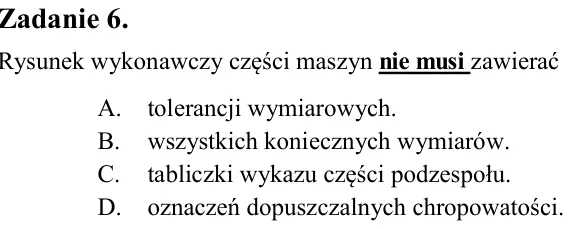

Zadanie 6. Rysunek wykonawczy części maszyn nie musi zawierać A. tolerancji wymiarowych. B. wszystkich koniecznych wymiarów. C. tabliczki wykazu części podzespołu. D. oznaczeń dopuszczalnych chropowatości.

Zadanie 7. Który z rysunków przedstawia symbol graficzny będący oznaczeniem tolerancji symetrii?

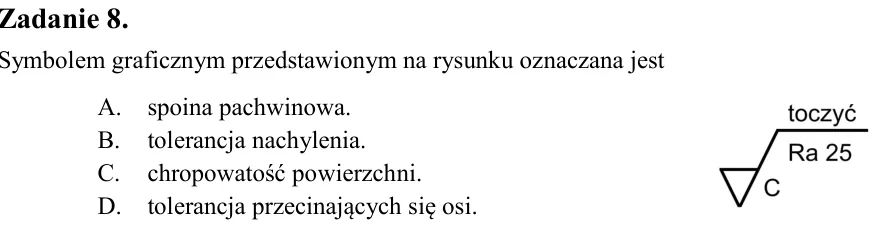

Zadanie 8. Symbolem graficznym przedstawionym na rysunku oznaczana jest A. spoina pachwinowa. B. tolerancja nachylenia. C. chropowatość powierzchni. D. tolerancja przecinających się osi.

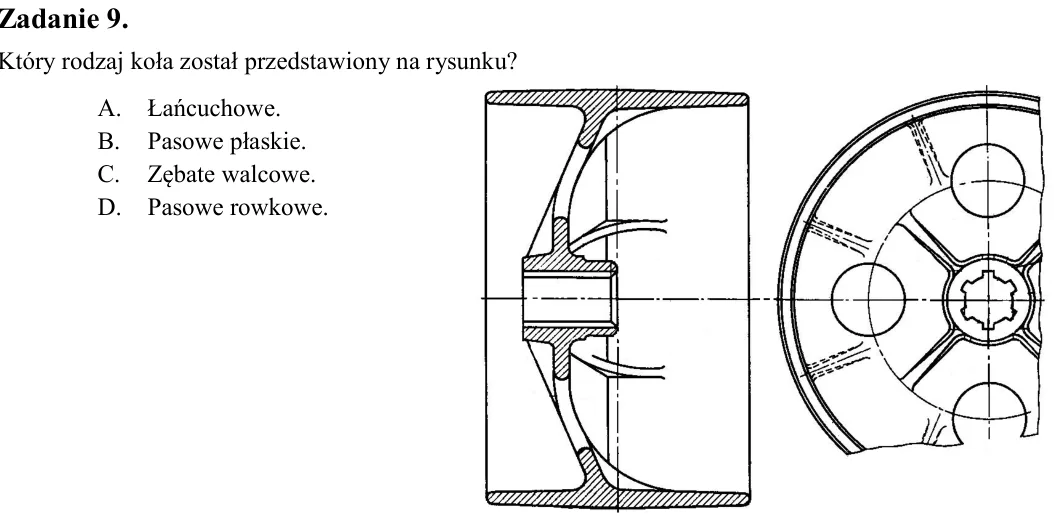

Zadanie 9. Który rodzaj koła został przedstawiony na rysunku? A. Łańcuchowe. B. Pasowe płaskie. C. Zębate walcowe. D. Pasowe rowkowe.

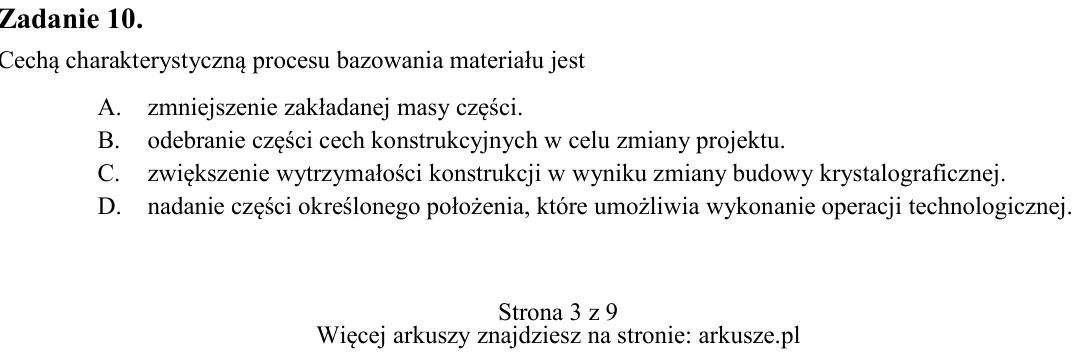

Zadanie 10. Cechą charakterystyczną procesu bazowania materiału jest A. zmniejszenie zakładanej masy części. B. odebranie części cech konstrukcyjnych w celu zmiany projektu. C. zwiększenie wytrzymałości konstrukcji w wyn

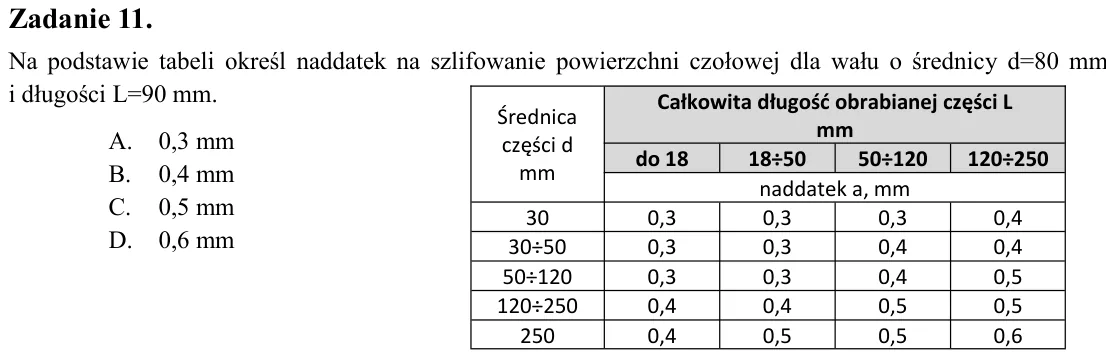

Zadanie 11. Na podstawie tabeli określ naddatek na szlifowanie powierzchni czołowej dla wału o średnicy d=80 mm i długości L=90 mm. A. 0,3 mm B. 0,4 mm C. 0,5 mm D. 0,6 mm

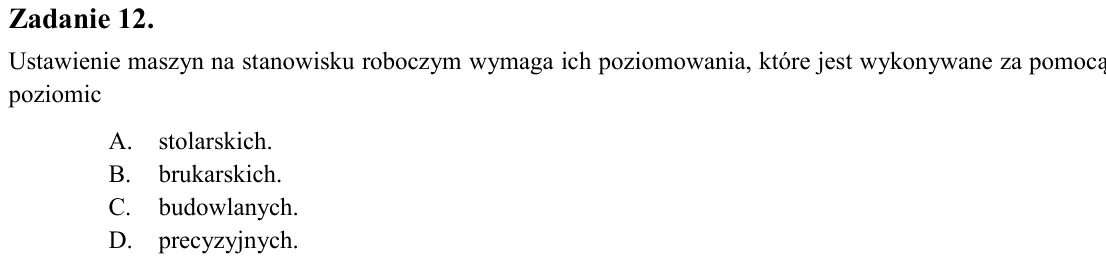

Zadanie 12. Ustawienie maszyn na stanowisku roboczym wymaga ich poziomowania, które jest wykonywane za pomocą poziomic A. stolarskich. B. brukarskich. C. budowlanych. D. precyzyjnych.

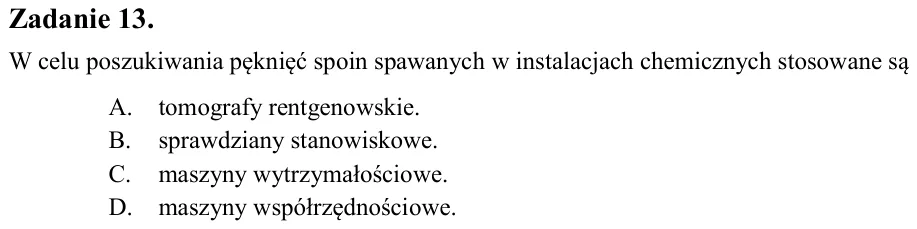

Zadanie 13. W celu poszukiwania pęknięć spoin spawanych w instalacjach chemicznych stosowane są A. tomografy rentgenowskie. B. sprawdziany stanowiskowe. C. maszyny wytrzymałościowe. D. maszyny współrzędnościowe.

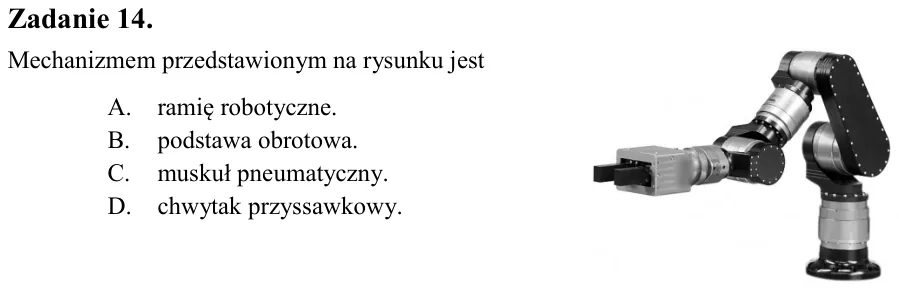

Zadanie 14. Mechanizmem przedstawionym na rysunku jest A. ramię robotyczne. B. podstawa obrotowa. C. muskuł pneumatyczny. D. chwytak przyssawkowy.

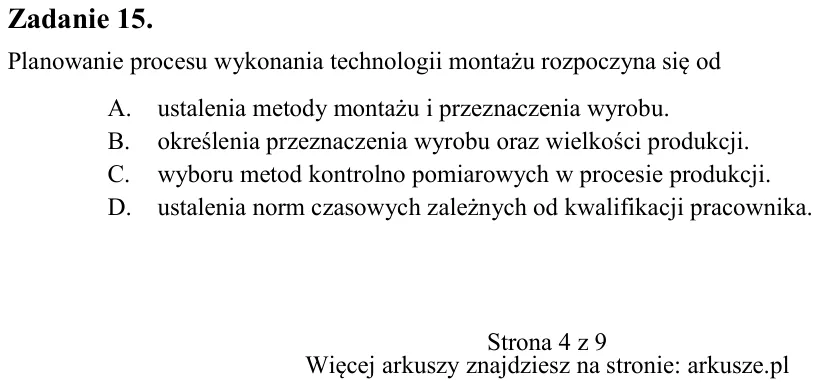

Zadanie 15. Planowanie procesu wykonania technologii montażu rozpoczyna się od A. ustalenia metody montażu i przeznaczenia wyrobu. B. określenia przeznaczenia wyrobu oraz wielkości produkcji. C. wyboru metod kontrolno po

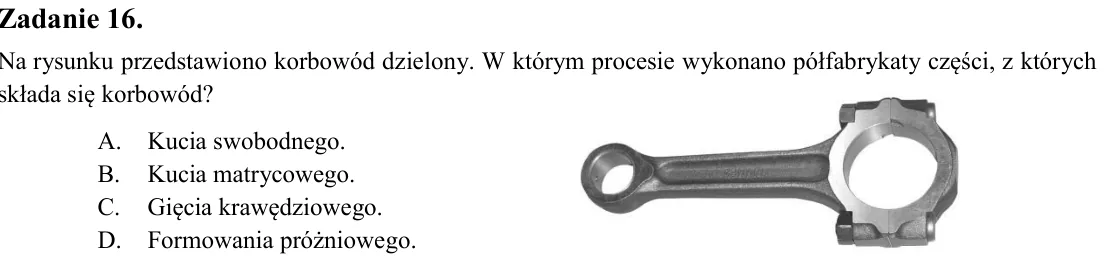

Zadanie 16. Na rysunku przedstawiono korbowód dzielony. W którym procesie wykonano półfabrykaty części, z których składa się korbowód? A. Kucia swobodnego. B. Kucia matrycowego. C. Gięcia krawędziowego. D. Formowania pró

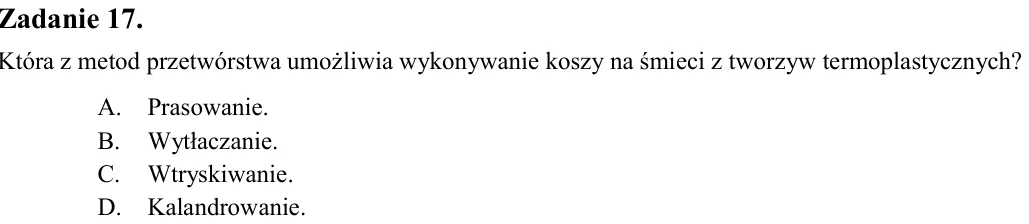

Zadanie 17. Która z metod przetwórstwa umożliwia wykonywanie koszy na śmieci z tworzyw termoplastycznych? A. Prasowanie. B. Wytłaczanie. C. Wtryskiwanie. D. Kalandrowanie.

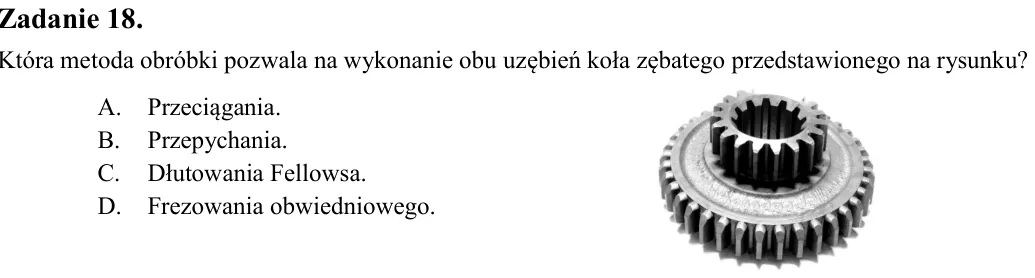

Zadanie 18. Która metoda obróbki pozwala na wykonanie obu uzębień koła zębatego przedstawionego na rysunku? A. Przeciągania. B. Przepychania. C. Dłutowania Fellowsa. D. Frezowania obwiedniowego.

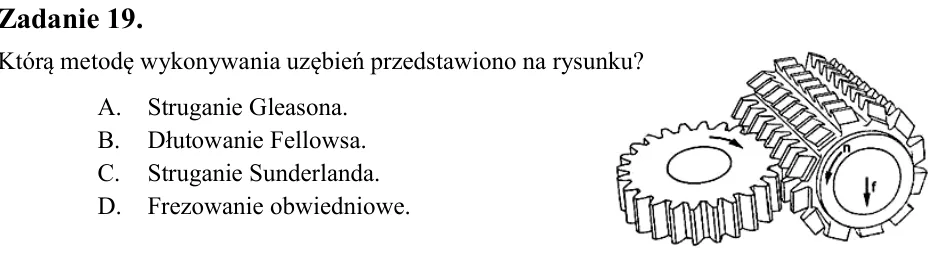

Zadanie 19. Którą metodę wykonywania uzębień przedstawiono na rysunku? A. Struganie Gleasona. B. Dłutowanie Fellowsa. C. Struganie Sunderlanda. D. Frezowanie obwiedniowe.

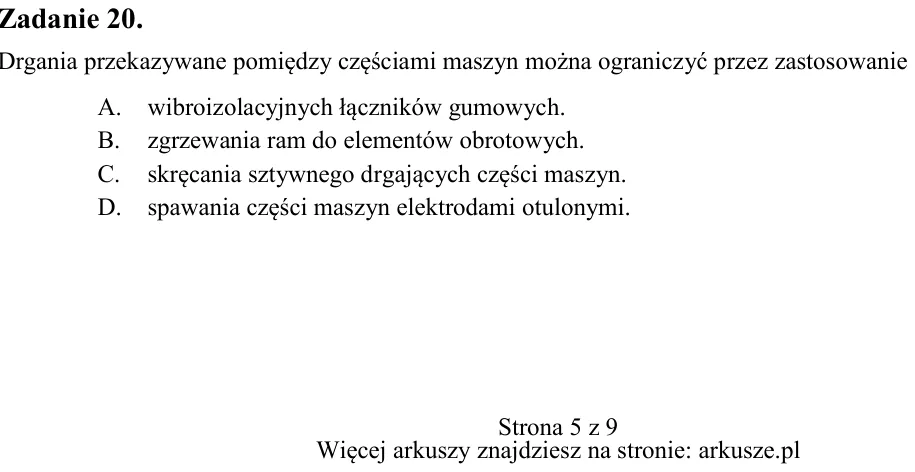

Zadanie 20. Drgania przekazywane pomiędzy częściami maszyn można ograniczyć przez zastosowanie A. wibroizolacyjnych łączników gumowych. B. zgrzewania ram do elementów obrotowych. C. skręcania sztywnego drgających części

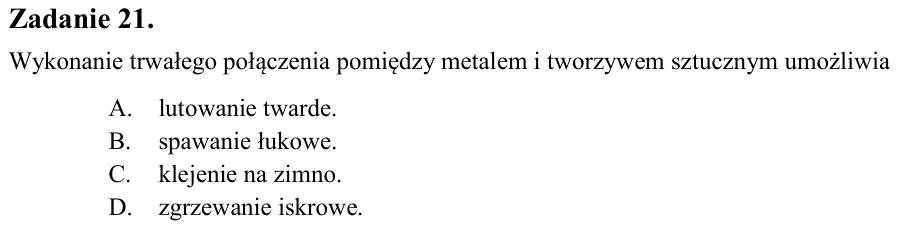

Zadanie 21. Wykonanie trwałego połączenia pomiędzy metalem i tworzywem sztucznym umożliwia A. lutowanie twarde. B. spawanie łukowe. C. klejenie na zimno. D. zgrzewanie iskrowe.

Zadanie 22. W procesie produkcji maszyn i urządzeń jako środek smarny stosuje się A. grafit. B. diament. C. elektrokorund. D. węglik wolframu.

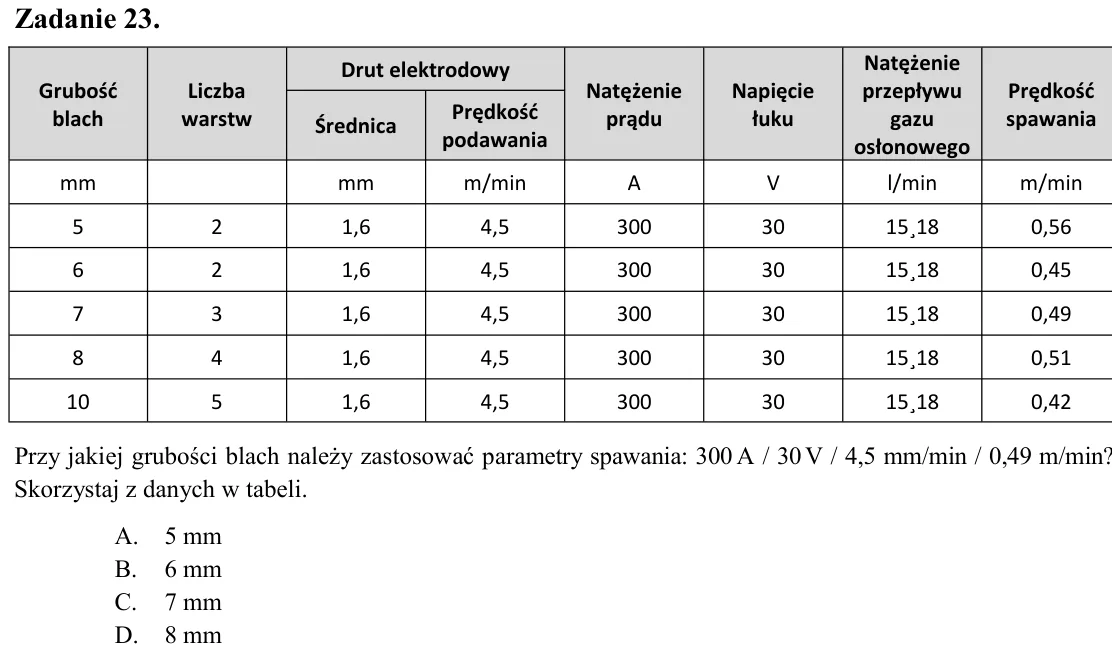

Zadanie 23. Przy jakiej grubości blach należy zastosować parametry spawania: 300 A / 30 V / 4,5 mm/min / 0,49 m/min? Skorzystaj z danych w tabeli. A. 5 mm B. 6 mm C. 7 mm D. 8 mm

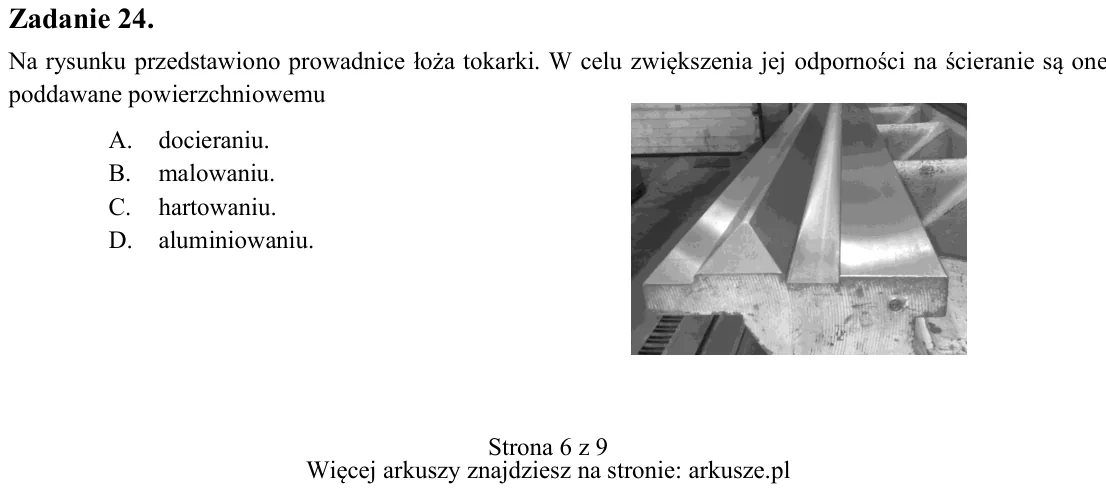

Zadanie 24. Na rysunku przedstawiono prowadnice łoża tokarki. W celu zwiększenia jej odporności na ścieranie są one poddawane powierzchniowemu A. docieraniu. B. malowaniu. C. hartowaniu. D. aluminiowaniu. Grubość blach L

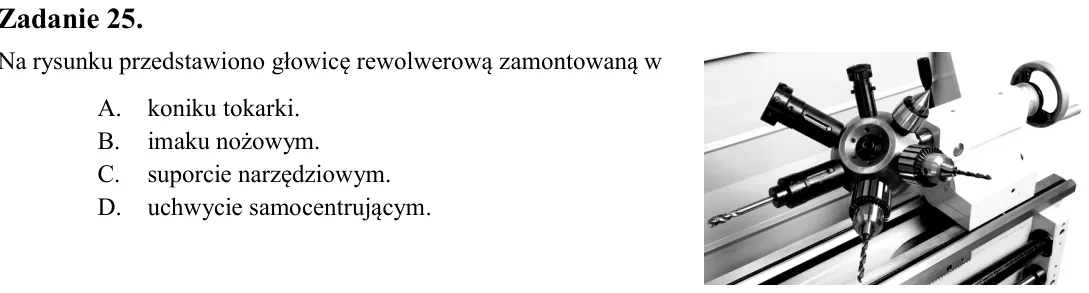

Zadanie 25. Na rysunku przedstawiono głowicę rewolwerową zamontowaną w A. koniku tokarki. B. imaku nożowym. C. suporcie narzędziowym. D. uchwycie samocentrującym.

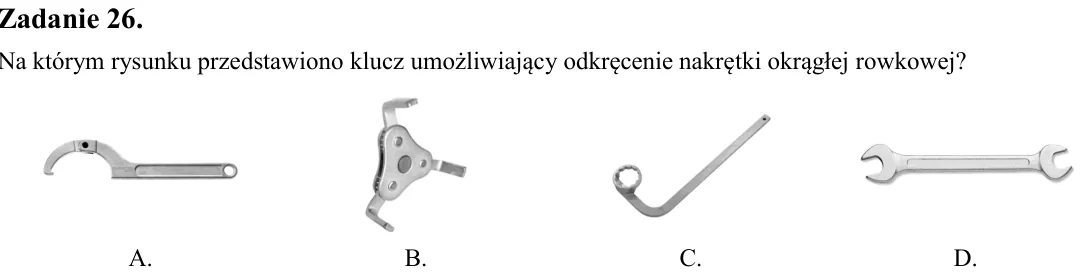

Zadanie 26. Na którym rysunku przedstawiono klucz umożliwiający odkręcenie nakrętki okrągłej rowkowej?

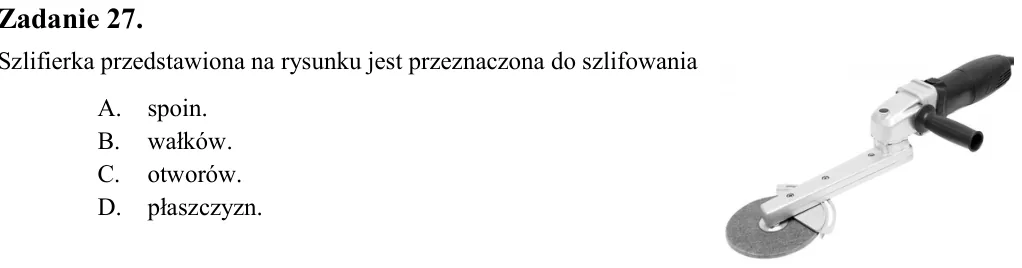

Zadanie 27. Szlifierka przedstawiona na rysunku jest przeznaczona do szlifowania A. spoin. B. wałków. C. otworów. D. płaszczyzn.

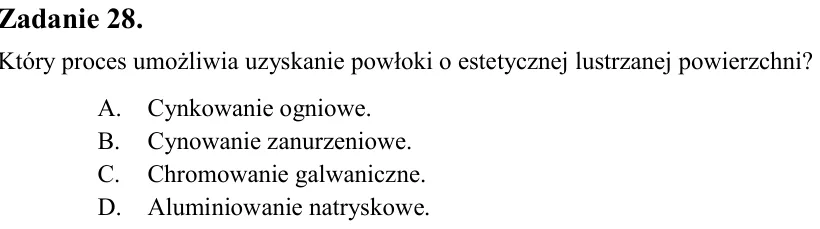

Zadanie 28. Który proces umożliwia uzyskanie powłoki o estetycznej lustrzanej powierzchni? A. Cynkowanie ogniowe. B. Cynowanie zanurzeniowe. C. Chromowanie galwaniczne. D. Aluminiowanie natryskowe.

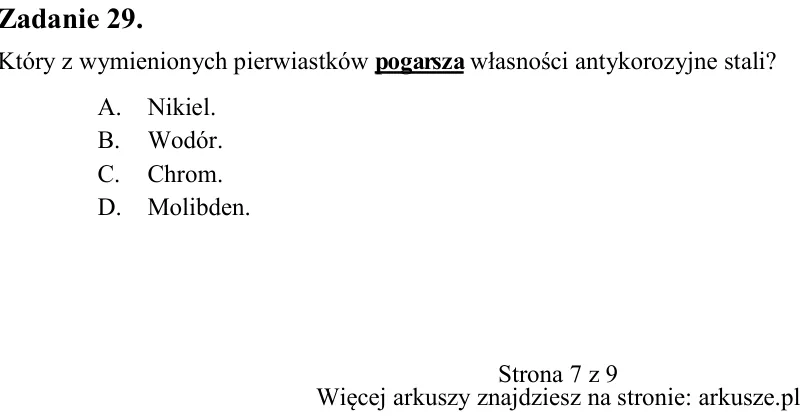

Zadanie 29. Który z wymienionych pierwiastków pogarsza własności antykorozyjne stali? A. Nikiel. B. Wodór. C. Chrom. D. Molibden. A. B. C. D.

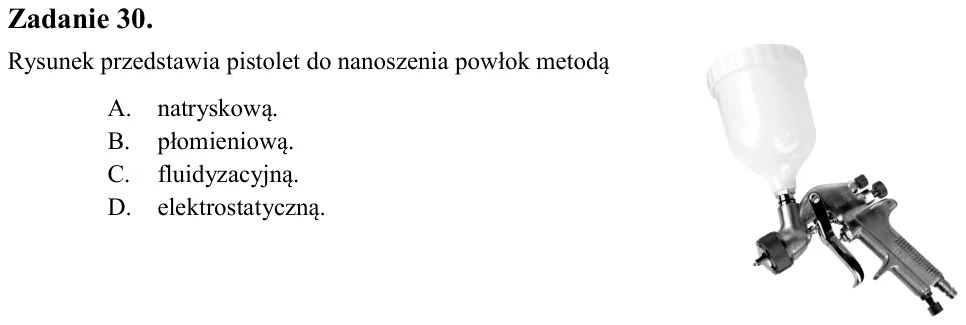

Zadanie 30. Rysunek przedstawia pistolet do nanoszenia powłok metodą A. natryskową. B. płomieniową. C. fluidyzacyjną. D. elektrostatyczną.

Zadanie 31. Który skrót stosowany jest w oznaczaniu obrabiarek sterowanych numerycznie? A. NB B. NC C. NK D. NN

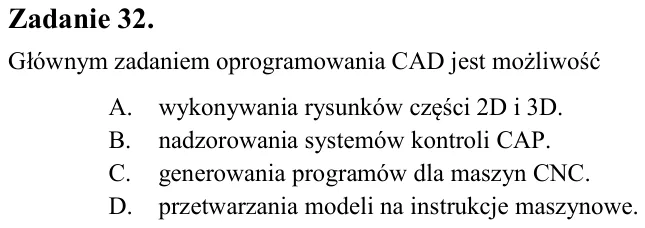

Zadanie 32. Głównym zadaniem oprogramowania CAD jest możliwość A. wykonywania rysunków części 2D i 3D. B. nadzorowania systemów kontroli CAP. C. generowania programów dla maszyn CNC. D. przetwarzania modeli na instrukcje

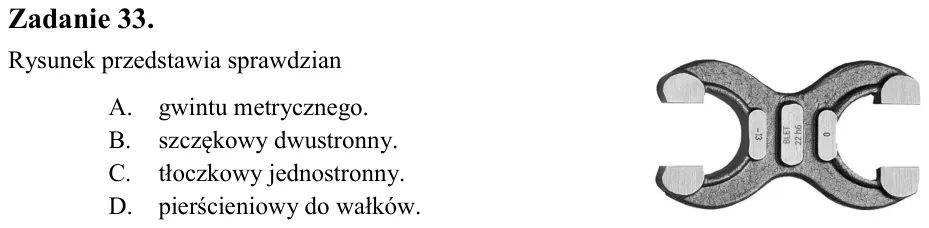

Zadanie 33. Rysunek przedstawia sprawdzian A. gwintu metrycznego. B. szczękowy dwustronny. C. tłoczkowy jednostronny. D. pierścieniowy do wałków.

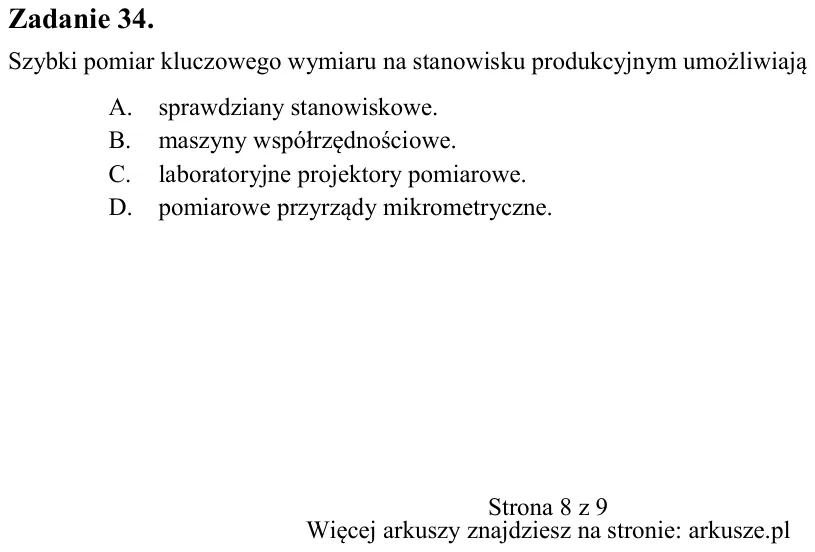

Zadanie 34. Szybki pomiar kluczowego wymiaru na stanowisku produkcyjnym umożliwiają A. sprawdziany stanowiskowe. B. maszyny współrzędnościowe. C. laboratoryjne projektory pomiarowe. D. pomiarowe przyrządy mikrometryczne.

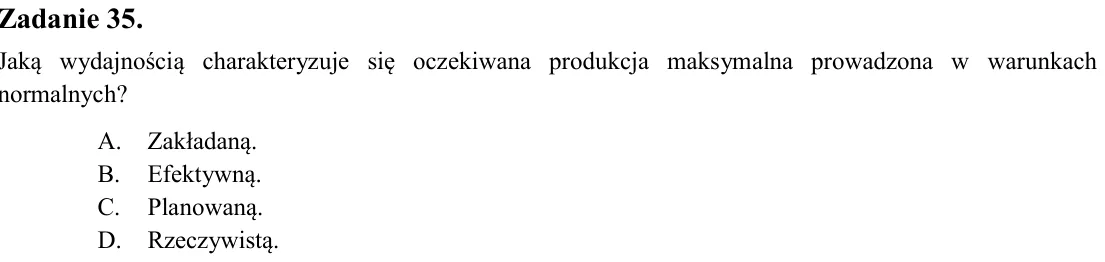

Zadanie 35. Jaką wydajnością charakteryzuje się oczekiwana produkcja maksymalna prowadzona w warunkach normalnych? A. Zakładaną. B. Efektywną. C. Planowaną. D. Rzeczywistą.

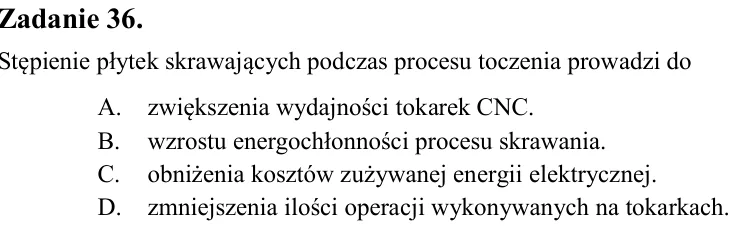

Zadanie 36. Stępienie płytek skrawających podczas procesu toczenia prowadzi do A. zwiększenia wydajności tokarek CNC. B. wzrostu energochłonności procesu skrawania. C. obniżenia kosztów zużywanej energii elektrycznej. D.

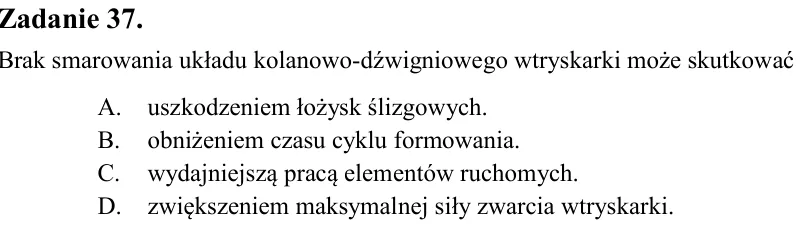

Zadanie 37. Brak smarowania układu kolanowo-dźwigniowego wtryskarki może skutkować A. uszkodzeniem łożysk ślizgowych. B. obniżeniem czasu cyklu formowania. C. wydajniejszą pracą elementów ruchomych. D. zwiększeniem maksy

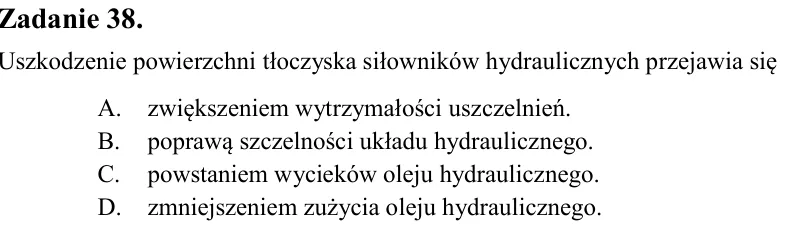

Zadanie 38. Uszkodzenie powierzchni tłoczyska siłowników hydraulicznych przejawia się A. zwiększeniem wytrzymałości uszczelnień. B. poprawą szczelności układu hydraulicznego. C. powstaniem wycieków oleju hydraulicznego.

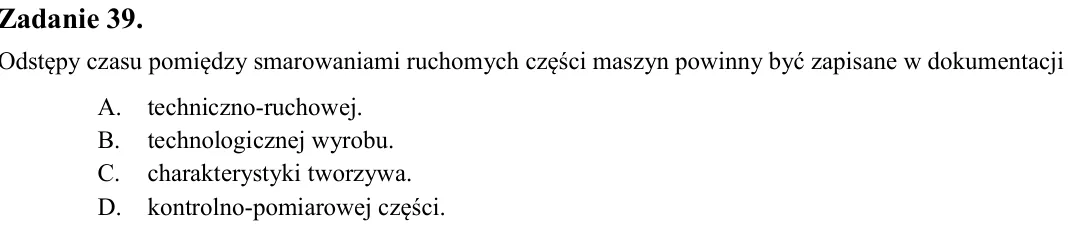

Zadanie 39. Odstępy czasu pomiędzy smarowaniami ruchomych części maszyn powinny być zapisane w dokumentacji A. techniczno-ruchowej. B. technologicznej wyrobu. C. charakterystyki tworzywa. D. kontrolno-pomiarowej części.

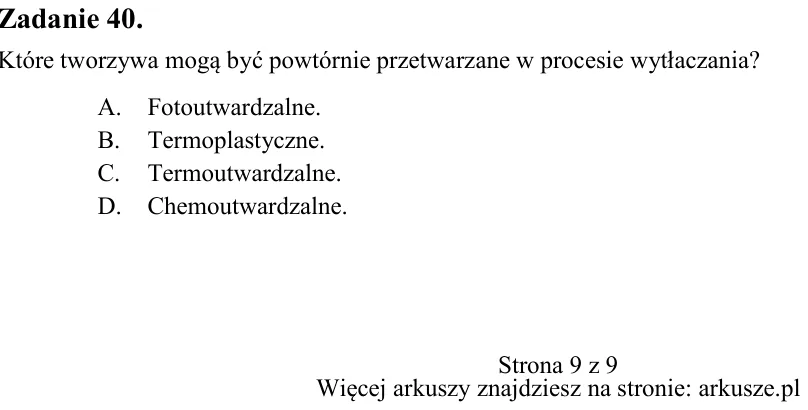

Zadanie 40. Które tworzywa mogą być powtórnie przetwarzane w procesie wytłaczania? A. Fotoutwardzalne. B. Termoplastyczne. C. Termoutwardzalne. D. Chemoutwardzalne.
