M47 · Egzamin zawodowy · czerwiec 2019

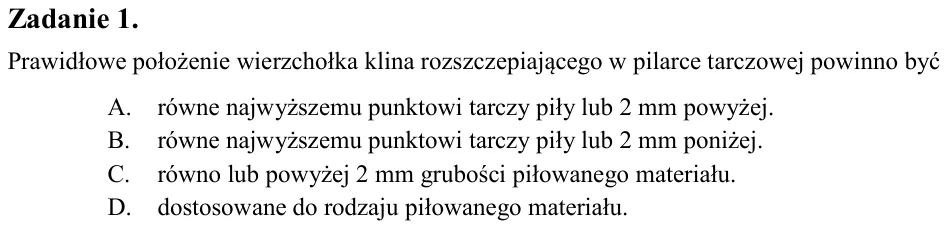

Zadanie 1. Prawidłowe położenie wierzchołka klina rozszczepiającego w pilarce tarczowej powinno być A. równe najwyższemu punktowi tarczy piły lub 2 mm powyżej. B. równe najwyższemu punktowi tarczy piły lub 2 mm poniżej.

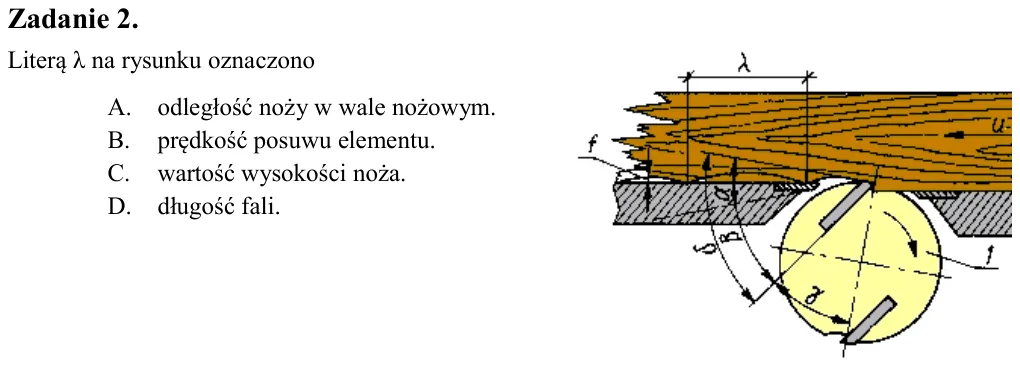

Zadanie 2. Literą λ na rysunku oznaczono A. odległość noży w wale nożowym. B. prędkość posuwu elementu. C. wartość wysokości noża. D. długość fali.

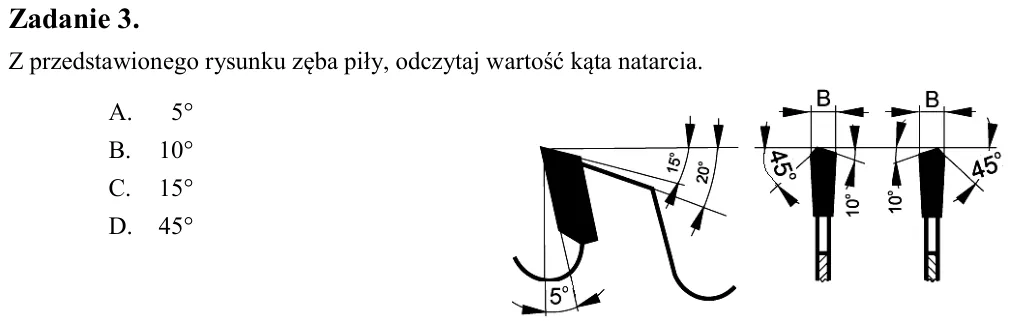

Zadanie 3. Z przedstawionego rysunku zęba piły, odczytaj wartość kąta natarcia. A. 5 B. 10 C. 15 D. 45

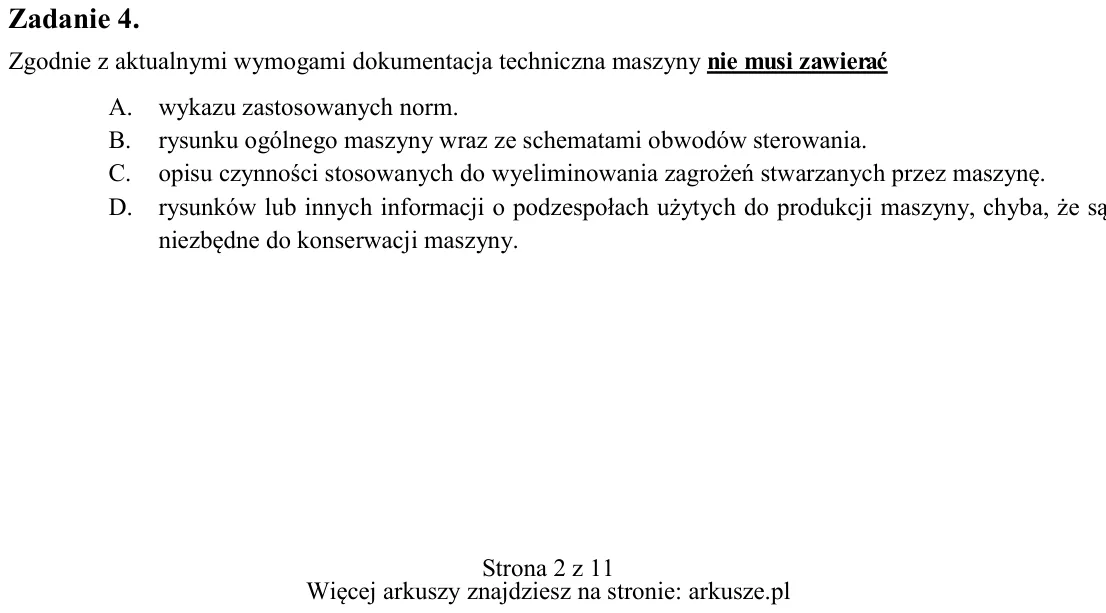

Zadanie 4. Zgodnie z aktualnymi wymogami dokumentacja techniczna maszyny nie musi zawierać A. wykazu zastosowanych norm. B. rysunku ogólnego maszyny wraz ze schematami obwodów sterowania. C. opisu czynności stosowanych d

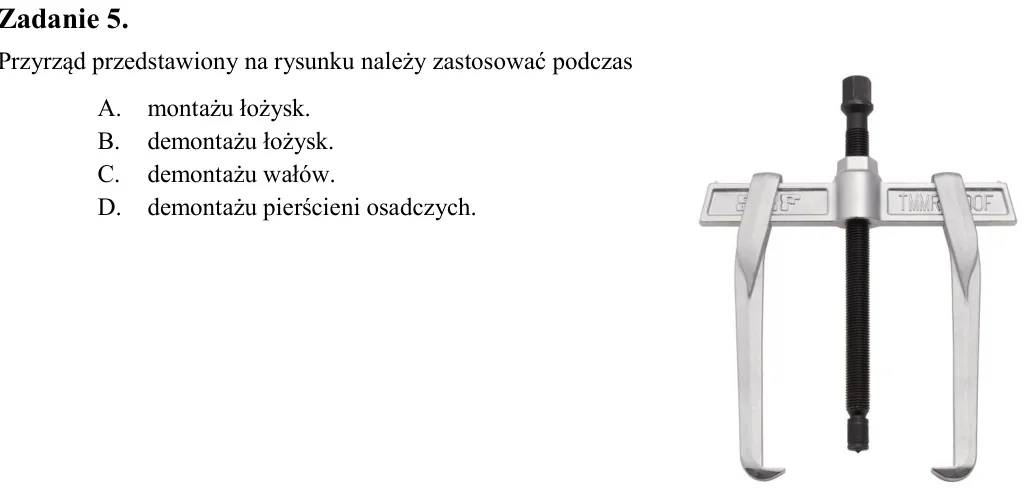

Zadanie 5. Przyrząd przedstawiony na rysunku należy zastosować podczas A. montażu łożysk. B. demontażu łożysk. C. demontażu wałów. D. demontażu pierścieni osadczych.

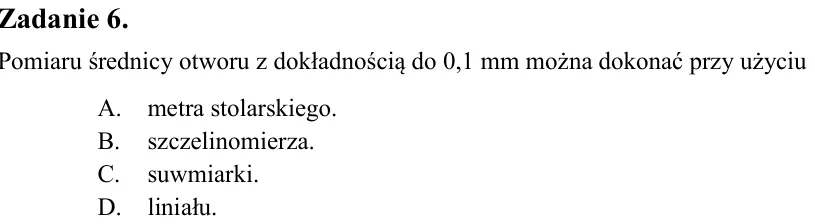

Zadanie 6. Pomiaru średnicy otworu z dokładnością do 0,1 mm można dokonać przy użyciu A. metra stolarskiego. B. szczelinomierza. C. suwmiarki. D. liniału.

Zadanie 7. W celu dokładnego wykonania otworu należy użyć A. freza. B. wiertła. C. pogłębiacza. D. rozwiertaka.

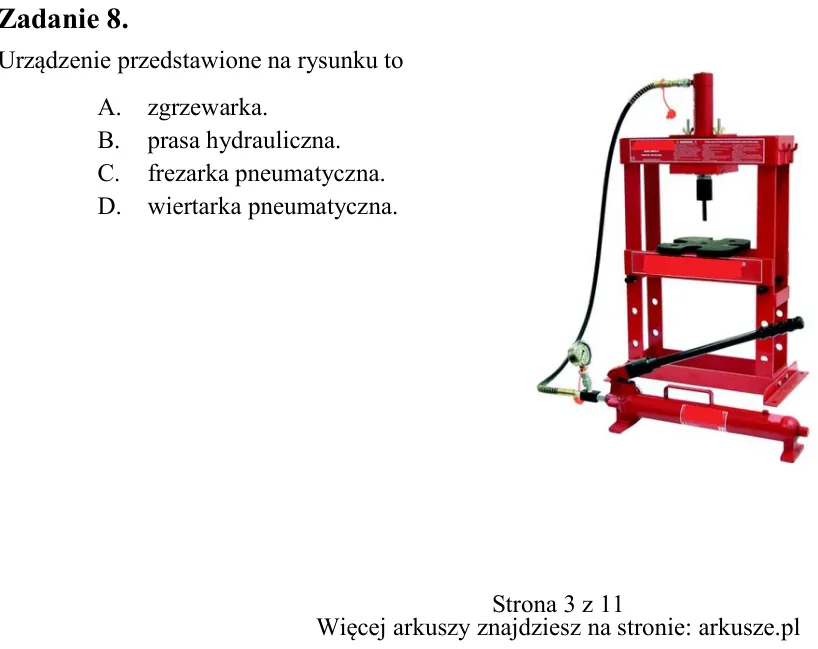

Zadanie 8. Urządzenie przedstawione na rysunku to A. zgrzewarka. B. prasa hydrauliczna. C. frezarka pneumatyczna. D. wiertarka pneumatyczna.

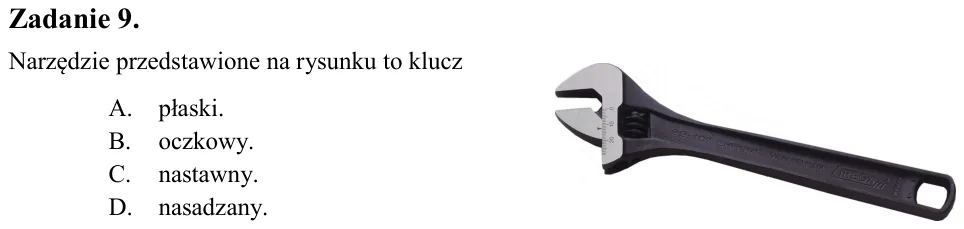

Zadanie 9. Narzędzie przedstawione na rysunku to klucz A. płaski. B. oczkowy. C. nastawny. D. nasadzany.

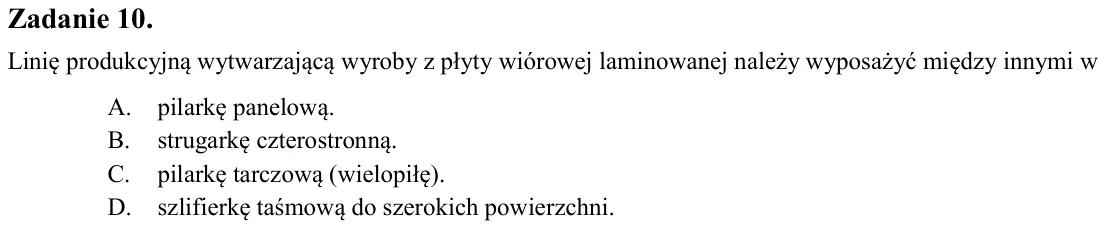

Zadanie 10. Linię produkcyjną wytwarzającą wyroby z płyty wiórowej laminowanej należy wyposażyć między innymi w A. pilarkę panelową. B. strugarkę czterostronną. C. pilarkę tarczową (wielopiłę). D. szlifierkę taśmową do s

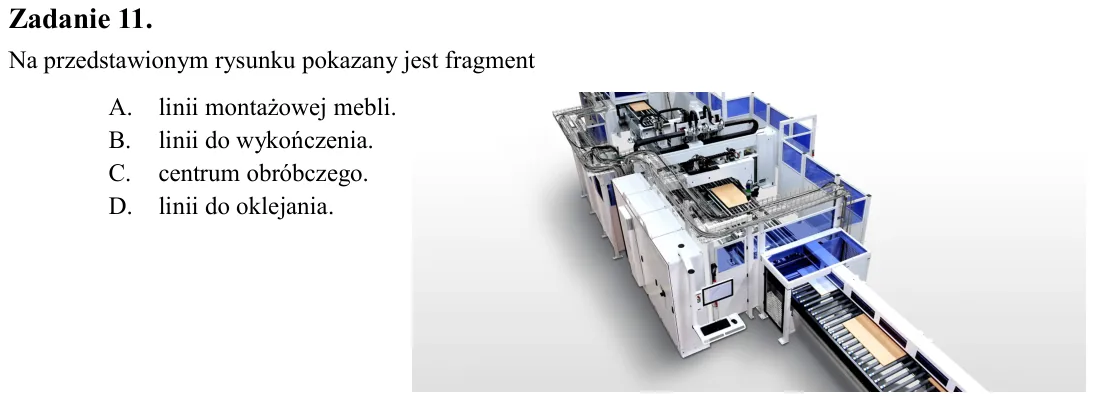

Zadanie 11. Na przedstawionym rysunku pokazany jest fragment A. linii montażowej mebli. B. linii do wykończenia. C. centrum obróbczego. D. linii do oklejania.

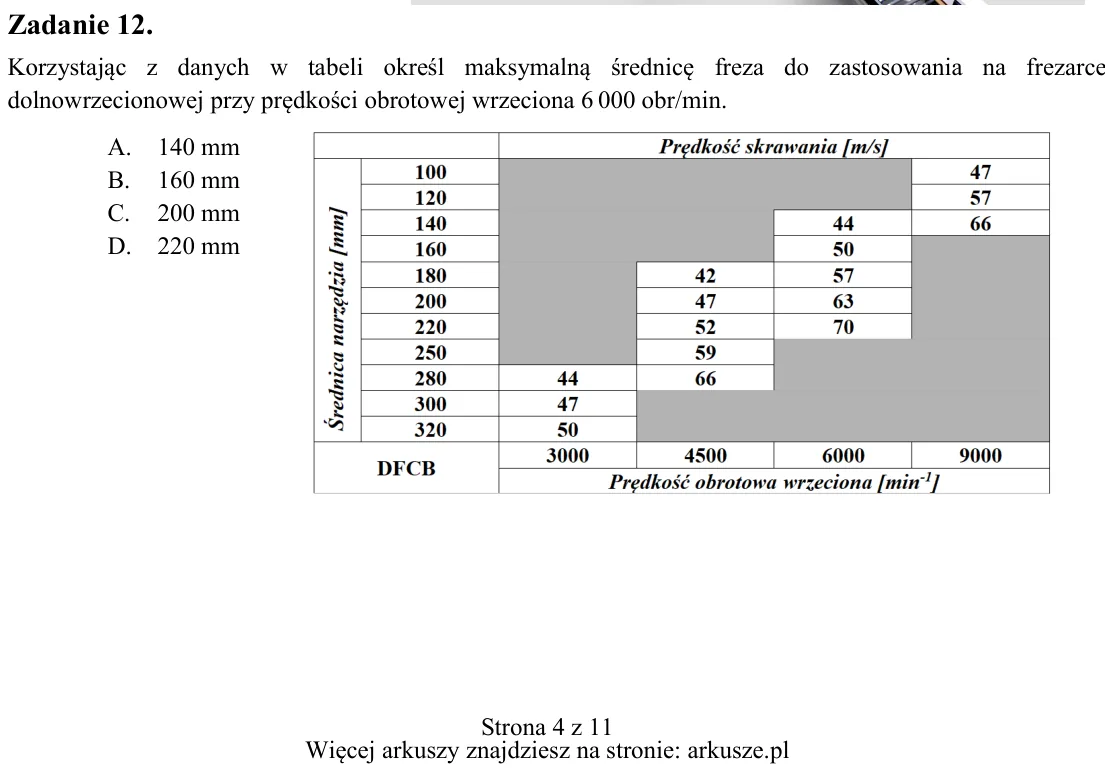

Zadanie 12. Korzystając z danych w tabeli określ maksymalną średnicę freza do zastosowania na frezarce dolnowrzecionowej przy prędkości obrotowej wrzeciona 6 000 obr/min. A. 140 mm B. 160 mm C. 200 mm D. 220 mm

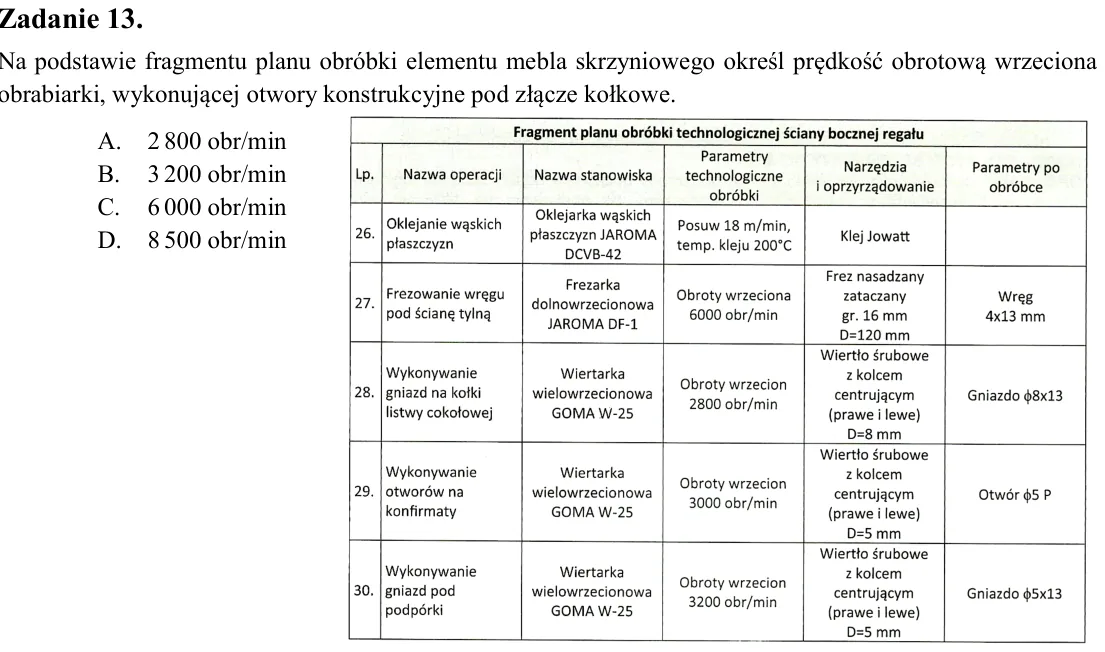

Zadanie 13. Na podstawie fragmentu planu obróbki elementu mebla skrzyniowego określ prędkość obrotową wrzeciona obrabiarki, wykonującej otwory konstrukcyjne pod złącze kołkowe. A. 2 800 obr/min B. 3 200 obr/min C. 6 000

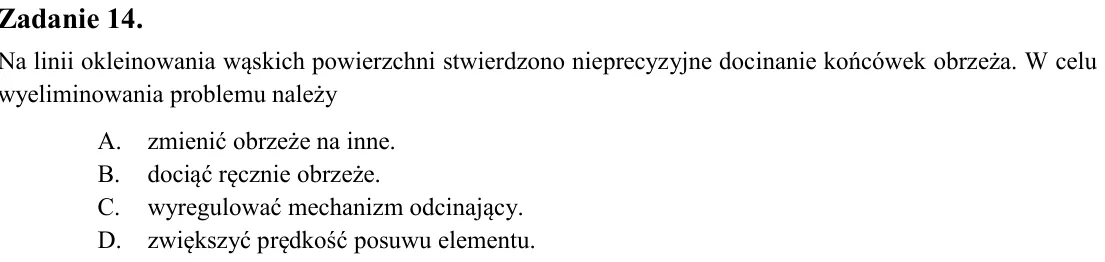

Zadanie 14. Na linii okleinowania wąskich powierzchni stwierdzono nieprecyzyjne docinanie końcówek obrzeża. W celu wyeliminowania problemu należy A. zmienić obrzeże na inne. B. dociąć ręcznie obrzeże. C. wyregulować mech

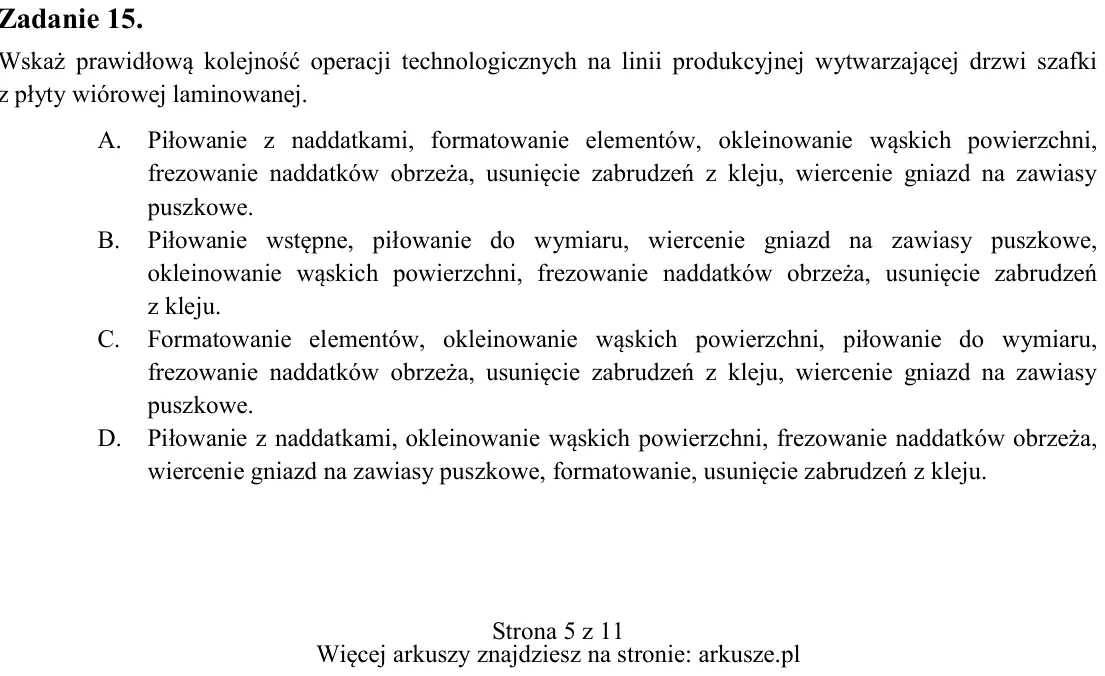

Zadanie 15. Wskaż prawidłową kolejność operacji technologicznych na linii produkcyjnej wytwarzającej drzwi szafki z płyty wiórowej laminowanej. A. Piłowanie z naddatkami, formatowanie elementów, okleinowanie wąskich powi

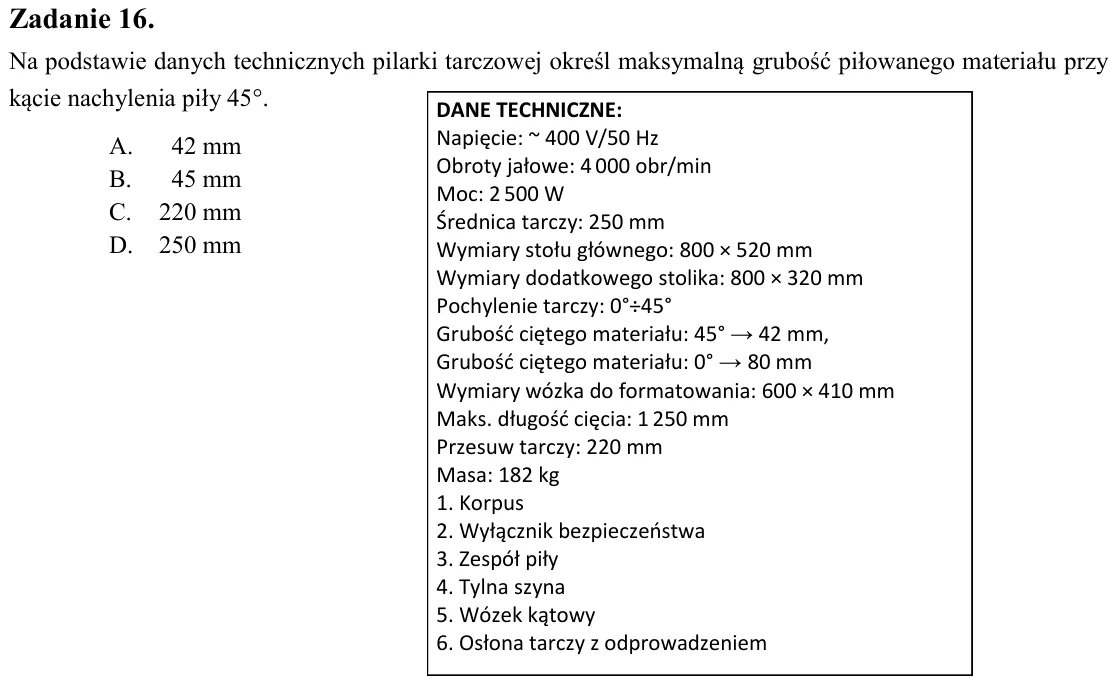

Zadanie 16. Na podstawie danych technicznych pilarki tarczowej określ maksymalną grubość piłowanego materiału przy kącie nachylenia piły 45. A. 42 mm B. 45 mm C. 220 mm D. 250 mm

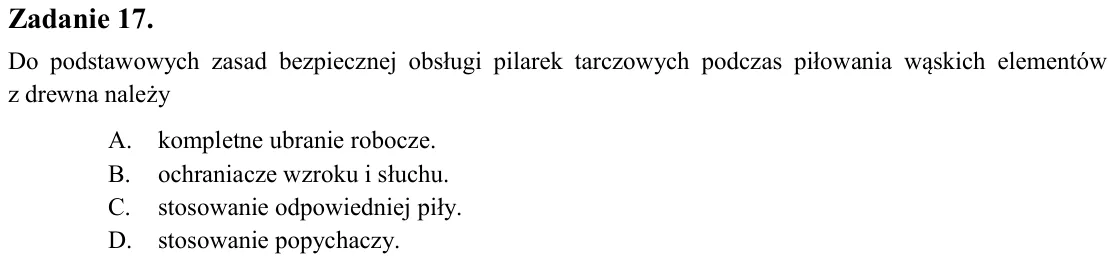

Zadanie 17. Do podstawowych zasad bezpiecznej obsługi pilarek tarczowych podczas piłowania wąskich elementów z drewna należy A. kompletne ubranie robocze. B. ochraniacze wzroku i słuchu. C. stosowanie odpowiedniej piły.

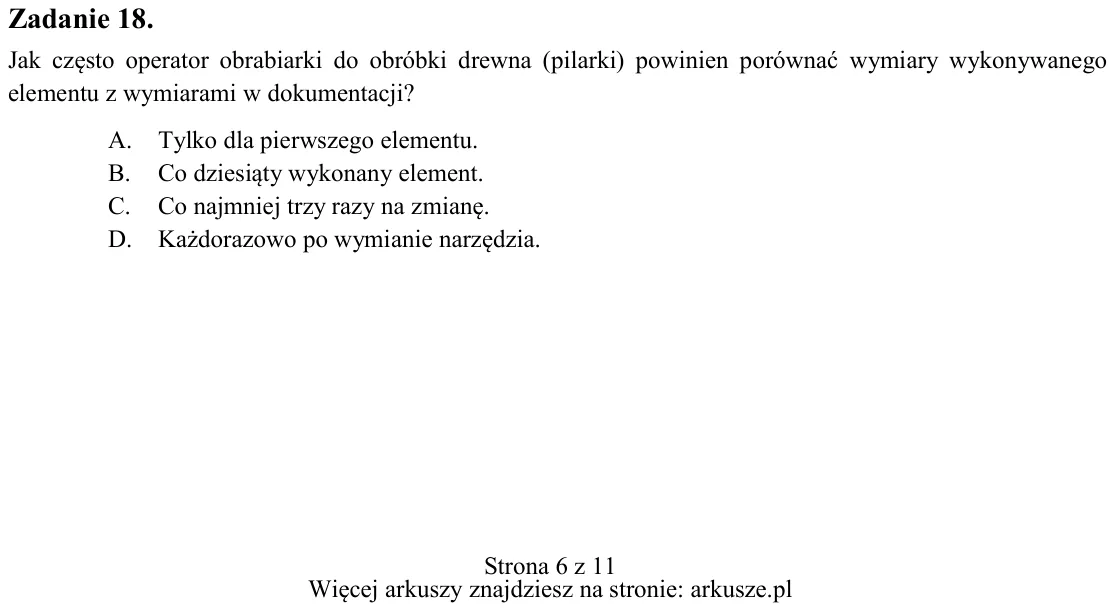

Zadanie 18. Jak często operator obrabiarki do obróbki drewna (pilarki) powinien porównać wymiary wykonywanego elementu z wymiarami w dokumentacji? A. Tylko dla pierwszego elementu. B. Co dziesiąty wykonany element. C. Co

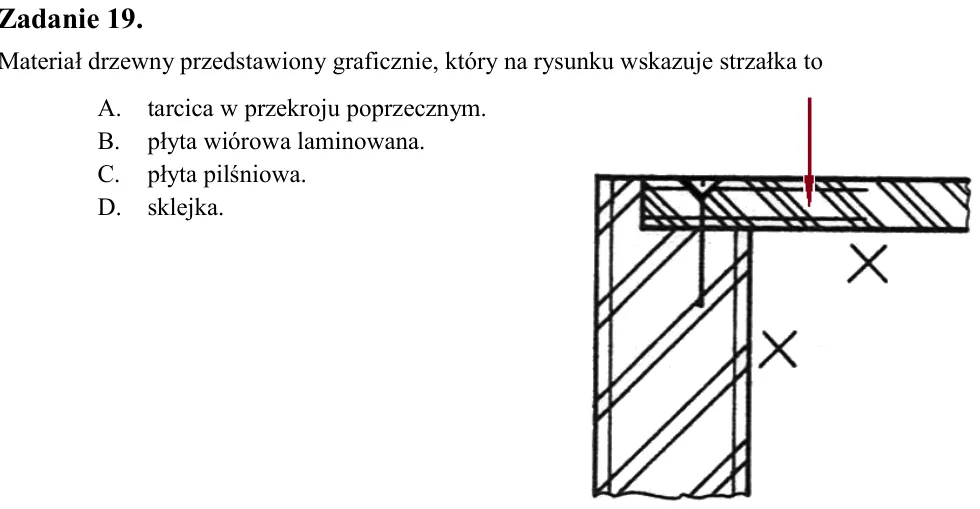

Zadanie 19. Materiał drzewny przedstawiony graficznie, który na rysunku wskazuje strzałka to A. tarcica w przekroju poprzecznym. B. płyta wiórowa laminowana. C. płyta pilśniowa. D. sklejka.

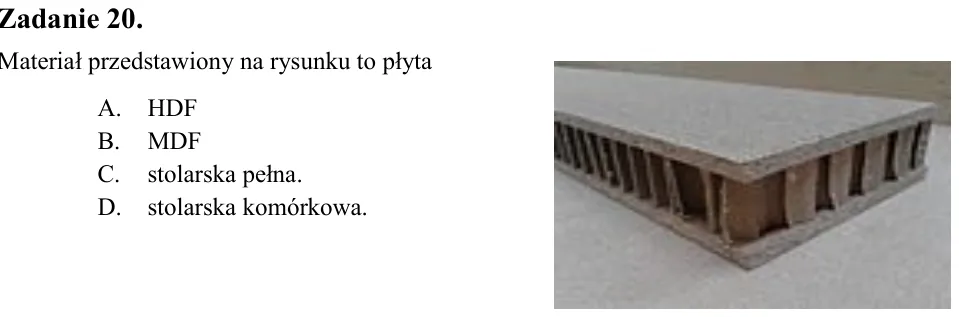

Zadanie 20. Materiał przedstawiony na rysunku to płyta A. HDF B. MDF C. stolarska pełna. D. stolarska komórkowa.

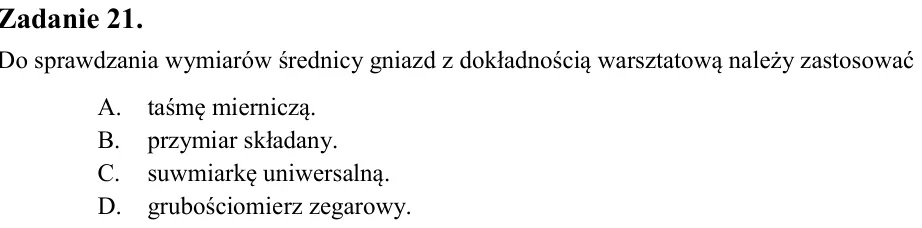

Zadanie 21. Do sprawdzania wymiarów średnicy gniazd z dokładnością warsztatową należy zastosować A. taśmę mierniczą. B. przymiar składany. C. suwmiarkę uniwersalną. D. grubościomierz zegarowy.

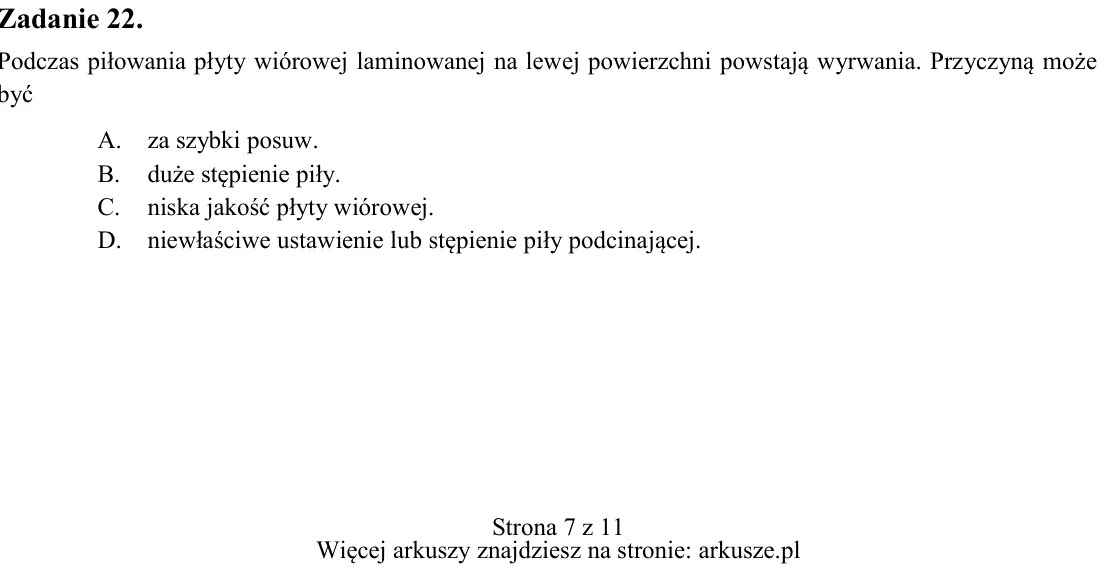

Zadanie 22. Podczas piłowania płyty wiórowej laminowanej na lewej powierzchni powstają wyrwania. Przyczyną może być A. za szybki posuw. B. duże stępienie piły. C. niska jakość płyty wiórowej. D. niewłaściwe ustawienie lu

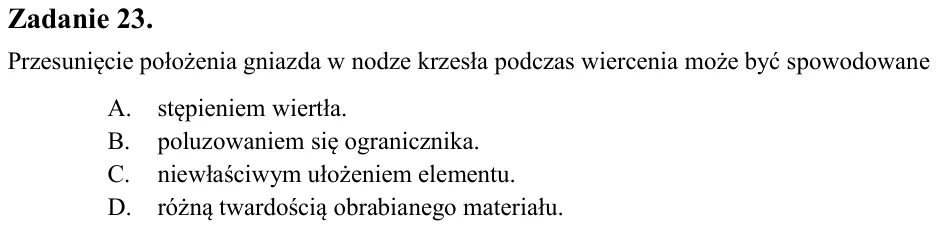

Zadanie 23. Przesunięcie położenia gniazda w nodze krzesła podczas wiercenia może być spowodowane A. stępieniem wiertła. B. poluzowaniem się ogranicznika. C. niewłaściwym ułożeniem elementu. D. różną twardością obrabiane

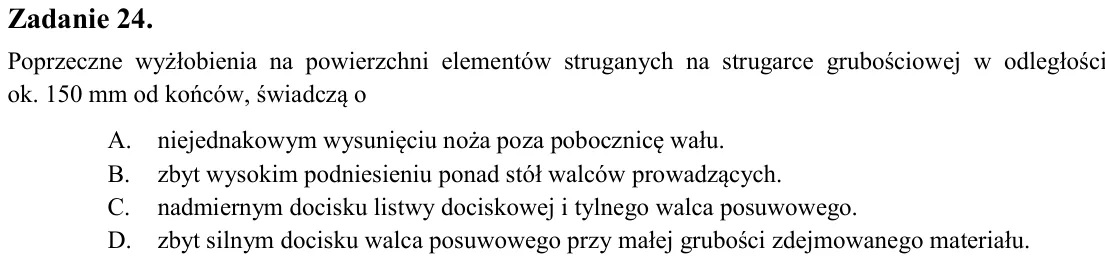

Zadanie 24. Poprzeczne wyżłobienia na powierzchni elementów struganych na strugarce grubościowej w odległości ok. 150 mm od końców, świadczą o A. niejednakowym wysunięciu noża poza pobocznicę wału. B. zbyt wysokim podnie

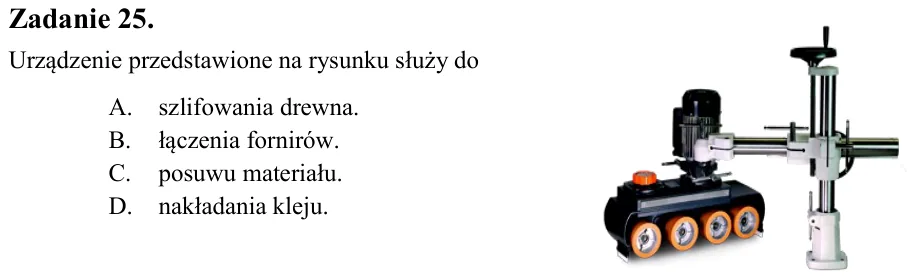

Zadanie 25. Urządzenie przedstawione na rysunku służy do A. szlifowania drewna. B. łączenia fornirów. C. posuwu materiału. D. nakładania kleju.

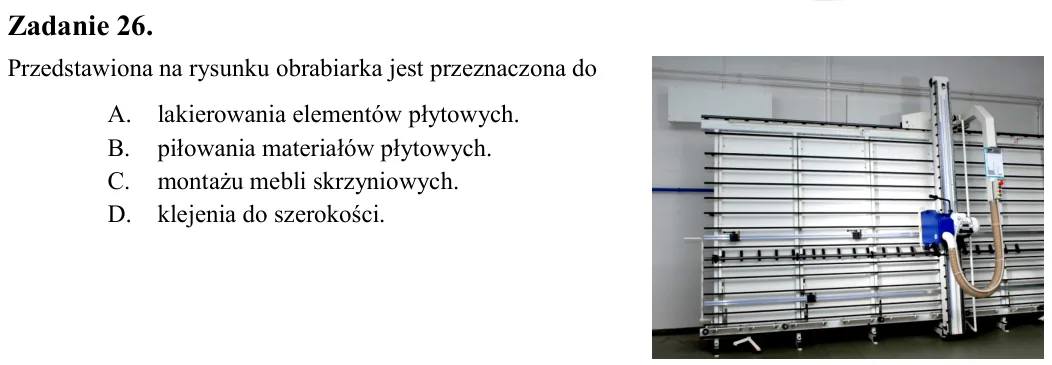

Zadanie 26. Przedstawiona na rysunku obrabiarka jest przeznaczona do A. lakierowania elementów płytowych. B. piłowania materiałów płytowych. C. montażu mebli skrzyniowych. D. klejenia do szerokości.

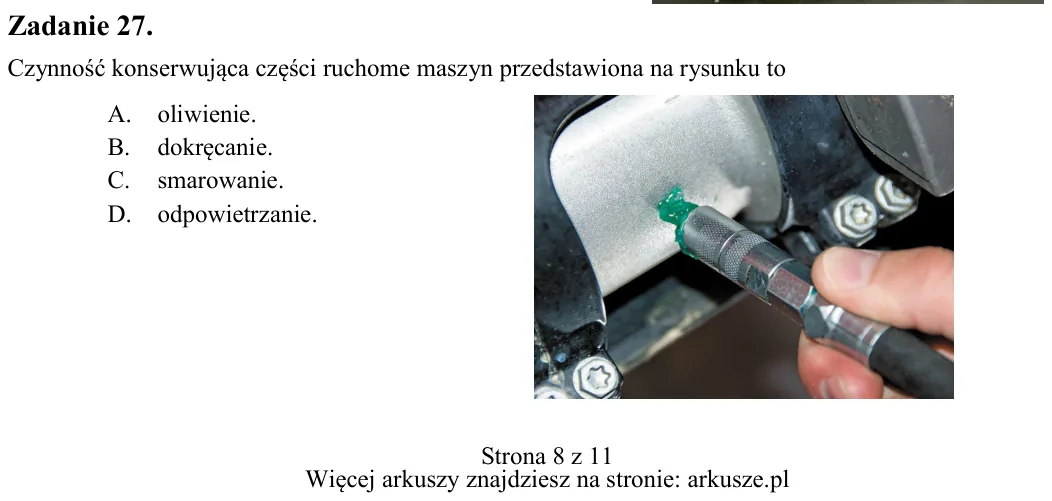

Zadanie 27. Czynność konserwująca części ruchome maszyn przedstawiona na rysunku to A. oliwienie. B. dokręcanie. C. smarowanie. D. odpowietrzanie.

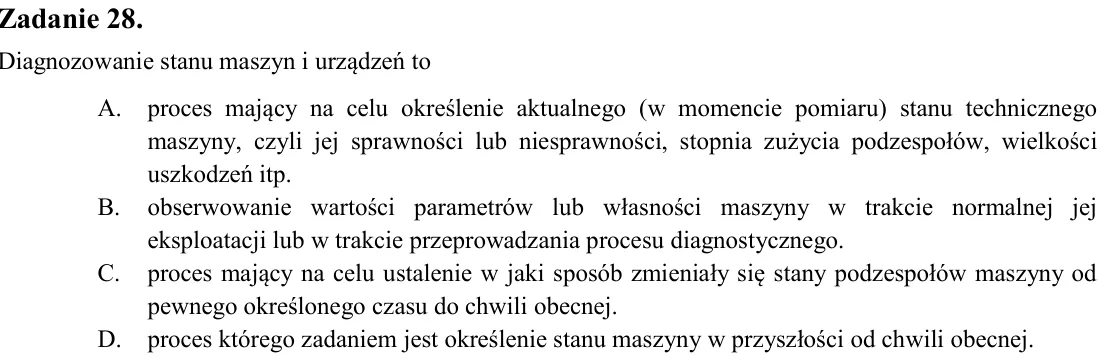

Zadanie 28. Diagnozowanie stanu maszyn i urządzeń to A. proces mający na celu określenie aktualnego (w momencie pomiaru) stanu technicznego maszyny, czyli jej sprawności lub niesprawności, stopnia zużycia podzespołów, wi

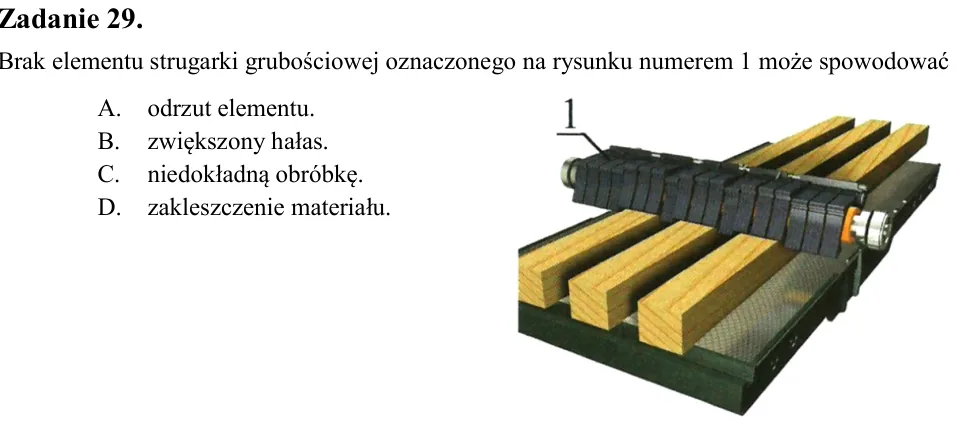

Zadanie 29. Brak elementu strugarki grubościowej oznaczonego na rysunku numerem 1 może spowodować A. odrzut elementu. B. zwiększony hałas. C. niedokładną obróbkę. D. zakleszczenie materiału.

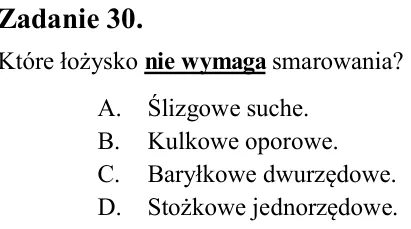

Zadanie 30. Które łożysko nie wymaga smarowania? A. Ślizgowe suche. B. Kulkowe oporowe. C. Baryłkowe dwurzędowe. D. Stożkowe jednorzędowe.

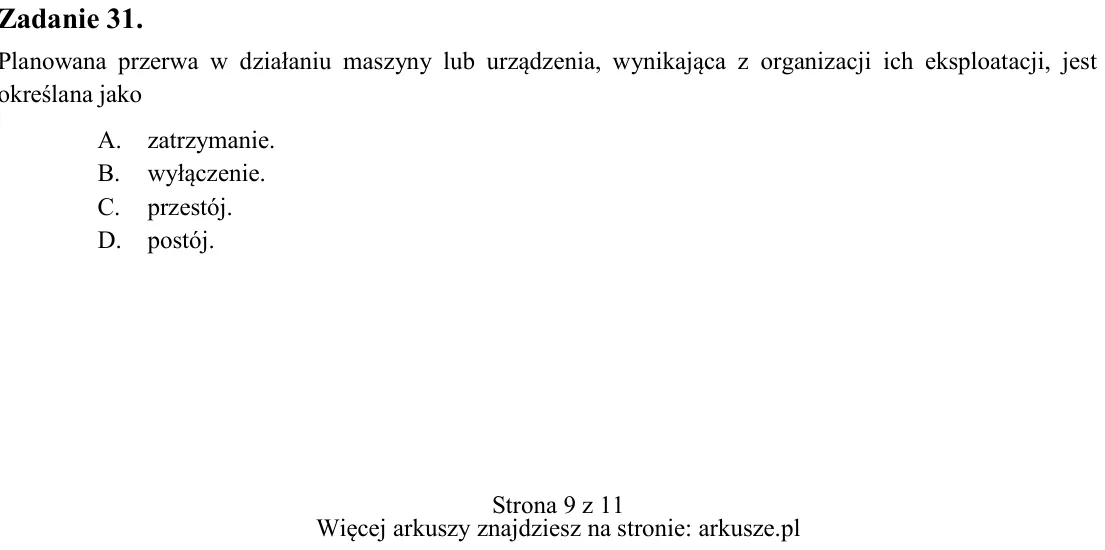

Zadanie 31. Planowana przerwa w działaniu maszyny lub urządzenia, wynikająca z organizacji ich eksploatacji, jest określana jako A. zatrzymanie. B. wyłączenie. C. przestój. D. postój.

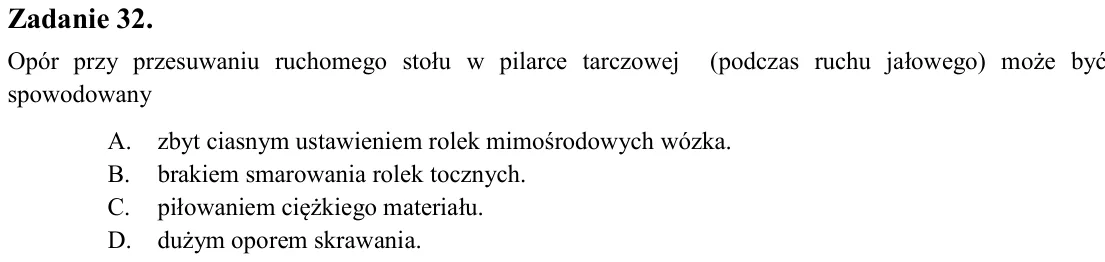

Zadanie 32. Opór przy przesuwaniu ruchomego stołu w pilarce tarczowej (podczas ruchu jałowego) może być spowodowany A. zbyt ciasnym ustawieniem rolek mimośrodowych wózka. B. brakiem smarowania rolek tocznych. C. piłowani

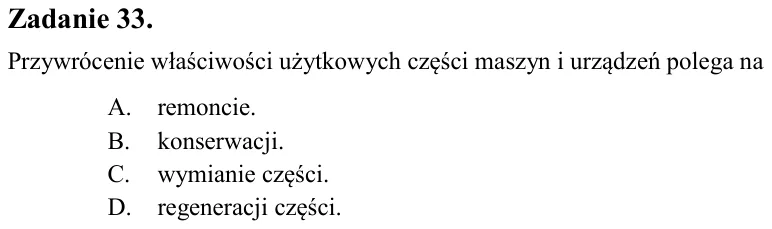

Zadanie 33. Przywrócenie właściwości użytkowych części maszyn i urządzeń polega na A. remoncie. B. konserwacji. C. wymianie części. D. regeneracji części.

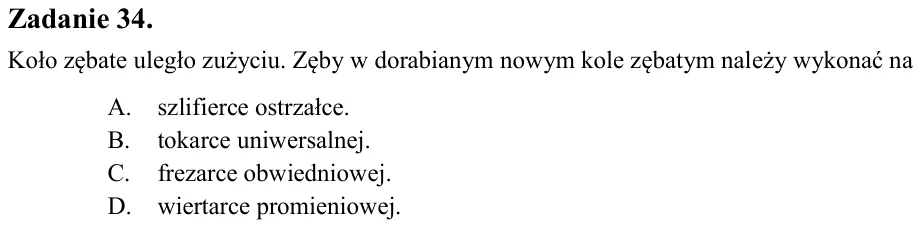

Zadanie 34. Koło zębate uległo zużyciu. Zęby w dorabianym nowym kole zębatym należy wykonać na A. szlifierce ostrzałce. B. tokarce uniwersalnej. C. frezarce obwiedniowej. D. wiertarce promieniowej.

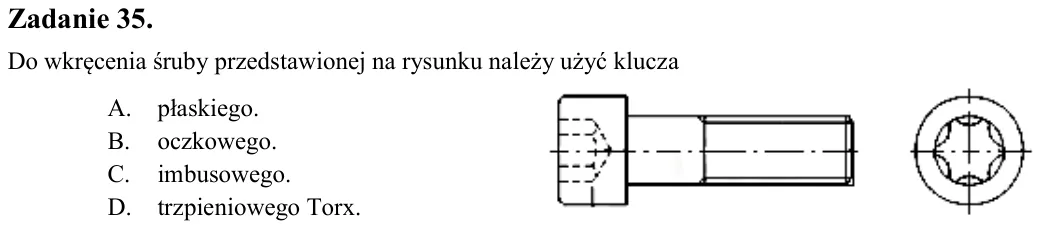

Zadanie 35. Do wkręcenia śruby przedstawionej na rysunku należy użyć klucza A. płaskiego. B. oczkowego. C. imbusowego. D. trzpieniowego Torx.

Zadanie 36. Wał nożowy do strugarki grubościowej należy wykonać ze stali A. szybkotnącej. B. żaroodpornej. C. konstrukcyjnej. D. kwasoodpornej.

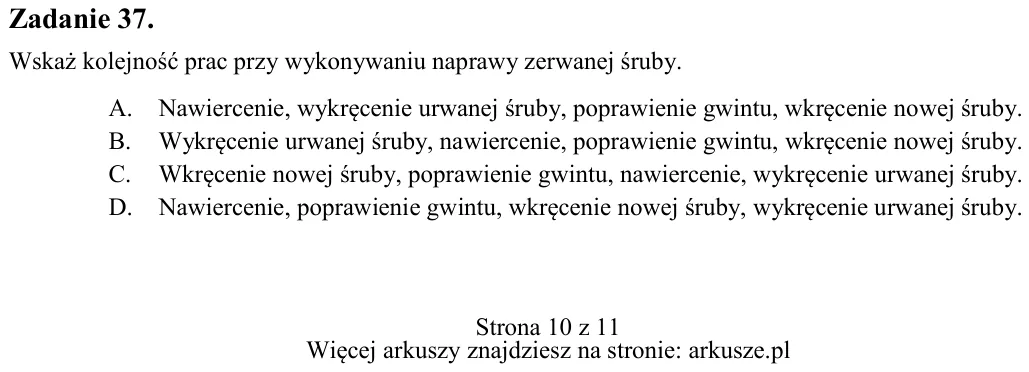

Zadanie 37. Wskaż kolejność prac przy wykonywaniu naprawy zerwanej śruby. A. Nawiercenie, wykręcenie urwanej śruby, poprawienie gwintu, wkręcenie nowej śruby. B. Wykręcenie urwanej śruby, nawiercenie, poprawienie gwintu,

Zadanie 38. Gwint wewnętrzny wykonuje się przy użyciu A. wiertła. B. narzynki. C. rozwiertaka. D. gwintownika.

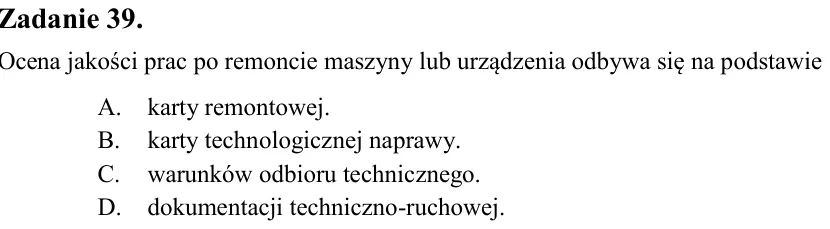

Zadanie 39. Ocena jakości prac po remoncie maszyny lub urządzenia odbywa się na podstawie A. karty remontowej. B. karty technologicznej naprawy. C. warunków odbioru technicznego. D. dokumentacji techniczno-ruchowej.

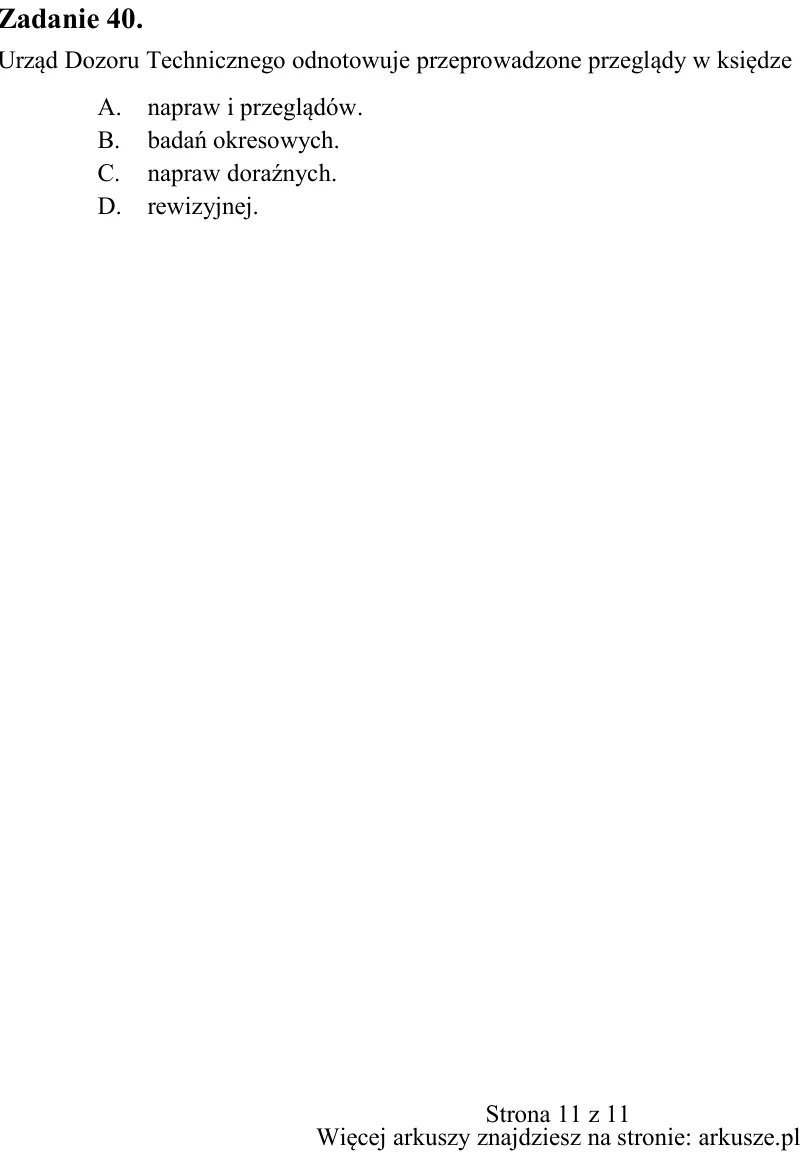

Zadanie 40. Urząd Dozoru Technicznego odnotowuje przeprowadzone przeglądy w księdze A. napraw i przeglądów. B. badań okresowych. C. napraw doraźnych. D. rewizyjnej.
