Mg21 · Egzamin zawodowy · czerwiec 2019

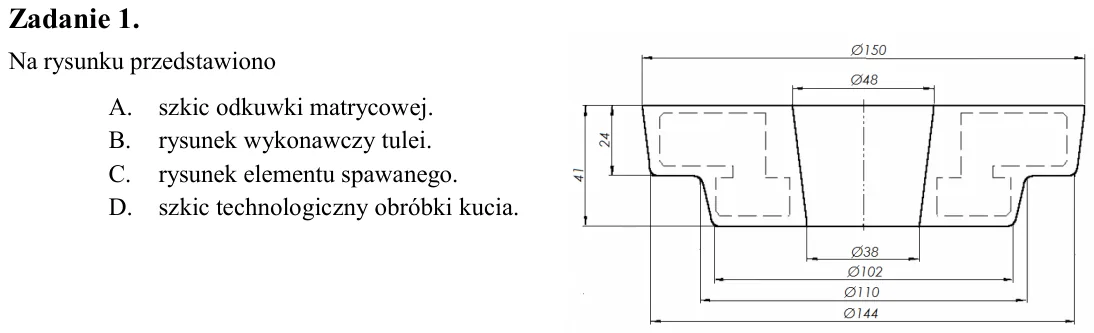

Zadanie 1. Na rysunku przedstawiono A. szkic odkuwki matrycowej. B. rysunek wykonawczy tulei. C. rysunek elementu spawanego. D. szkic technologiczny obróbki kucia.

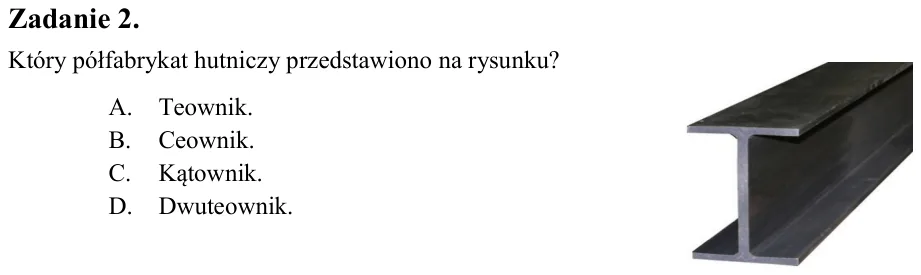

Zadanie 2. Który półfabrykat hutniczy przedstawiono na rysunku? A. Teownik. B. Ceownik. C. Kątownik. D. Dwuteownik.

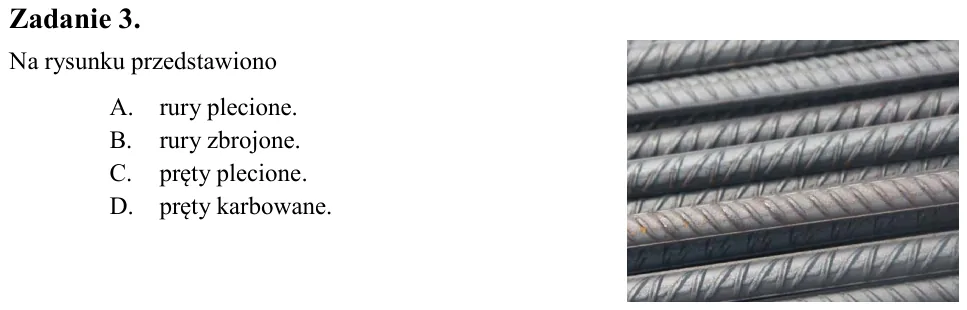

Zadanie 3. Na rysunku przedstawiono A. rury plecione. B. rury zbrojone. C. pręty plecione. D. pręty karbowane.

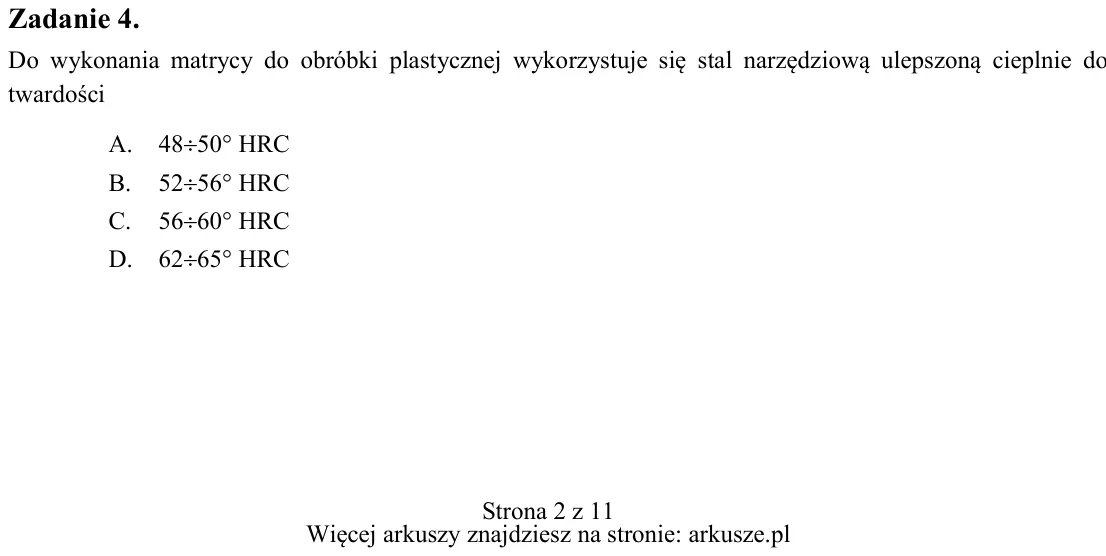

Zadanie 4. Do wykonania matrycy do obróbki plastycznej wykorzystuje się stal narzędziową ulepszoną cieplnie do twardości A. 4850 HRC B. 5256 HRC C. 5660 HRC D. 6265 HRC

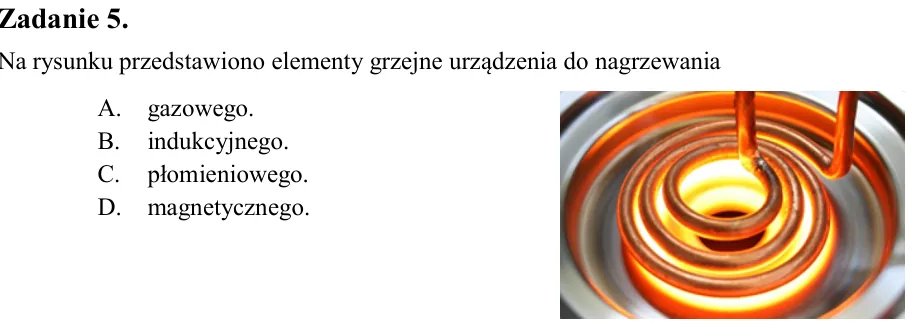

Zadanie 5. Na rysunku przedstawiono elementy grzejne urządzenia do nagrzewania A. gazowego. B. indukcyjnego. C. płomieniowego. D. magnetycznego.

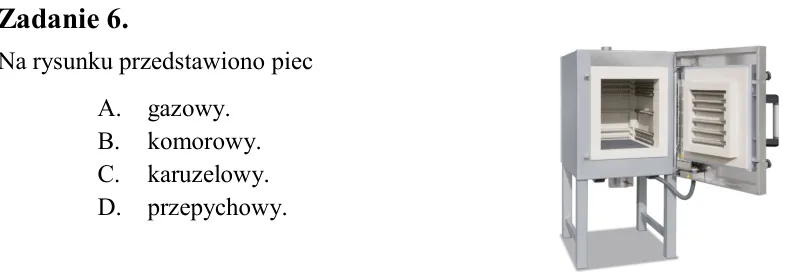

Zadanie 6. Na rysunku przedstawiono piec A. gazowy. B. komorowy. C. karuzelowy. D. przepychowy.

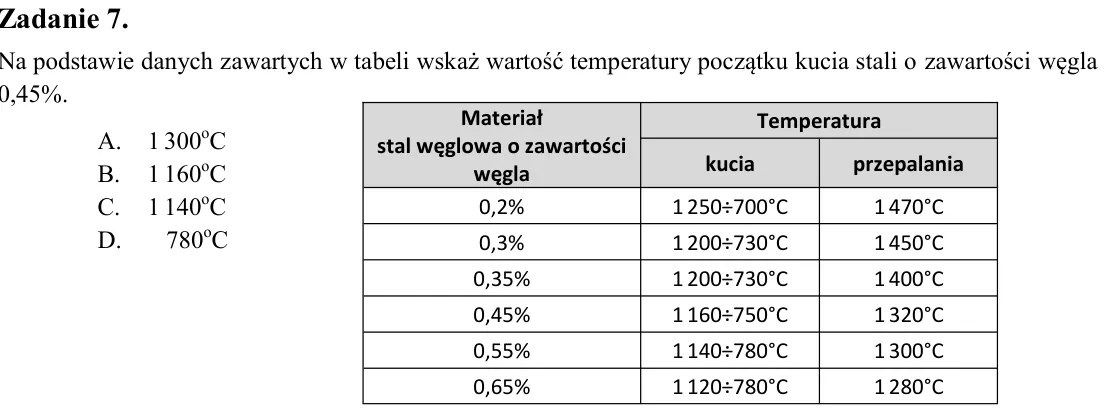

Zadanie 7. Na podstawie danych zawartych w tabeli wskaż wartość temperatury początku kucia stali o zawartości węgla 0,45%. A. 1 300oC B. 1 160oC C. 1 140oC D. 780oC

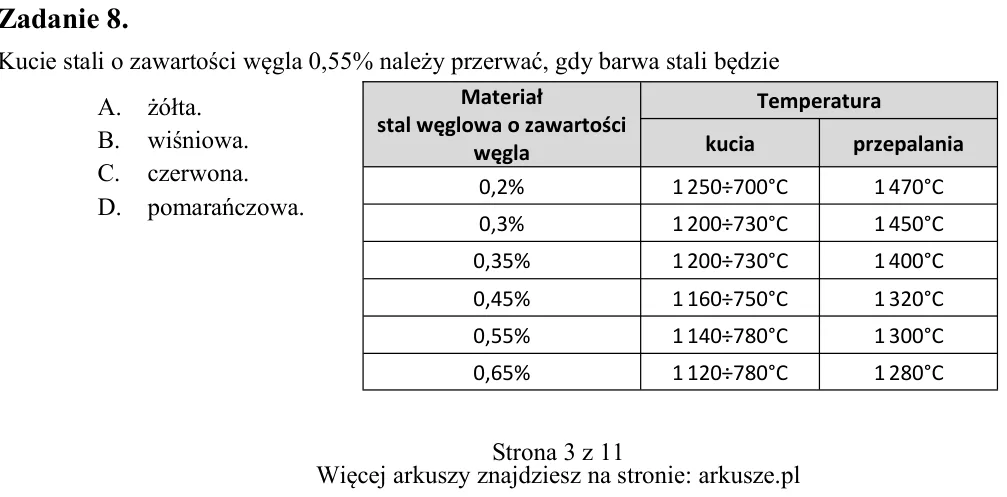

Zadanie 8. Kucie stali o zawartości węgla 0,55% należy przerwać, gdy barwa stali będzie A. żółta. B. wiśniowa. C. czerwona. D. pomarańczowa. Materiał stal węglowa o zawartości węgla Temperatura kucia przepalania 0,2% 250

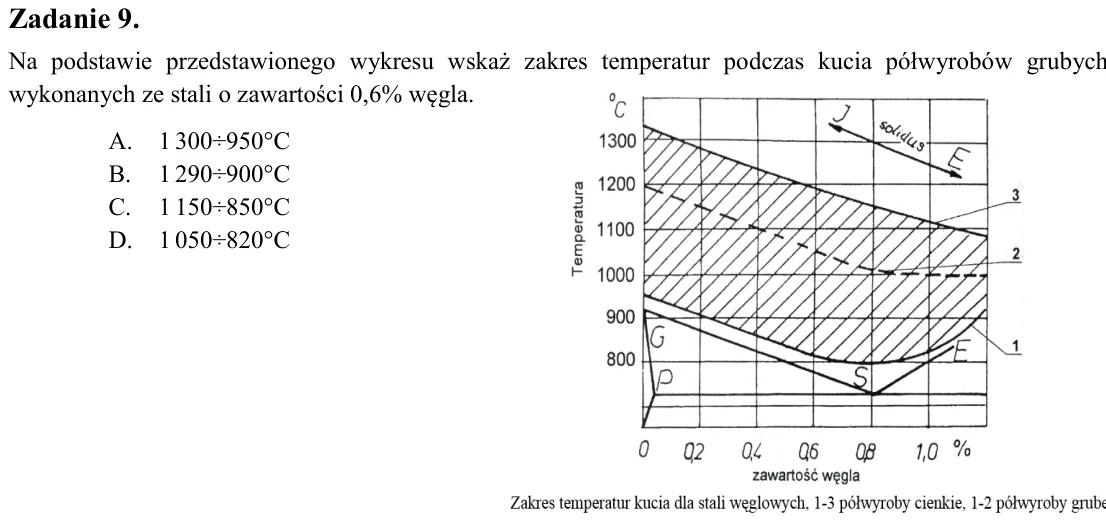

Zadanie 9. Na podstawie przedstawionego wykresu wskaż zakres temperatur podczas kucia półwyrobów grubych wykonanych ze stali o zawartości 0,6% węgla. A. 1 300÷950°C B. 1 290÷900°C C. 1 150÷850°C D. 1 050÷820°C

Zadanie 10. Przedstawiona na rysunku barwa nalotowa stali odpowiada temperaturze A. 250°C B. 260°C C. 270°C D. 280°C

Zadanie 11. Która barwa żarzenia odpowiada stali nagrzanej do temperatury 880÷1 050oC?

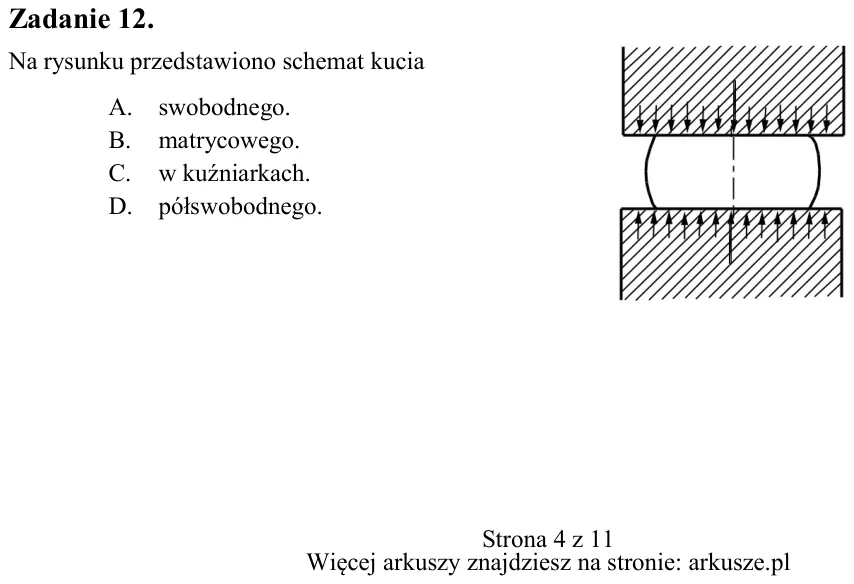

Zadanie 12. Na rysunku przedstawiono schemat kucia A. swobodnego. B. matrycowego. C. w kuźniarkach. D. półswobodnego. A. B. C. D.

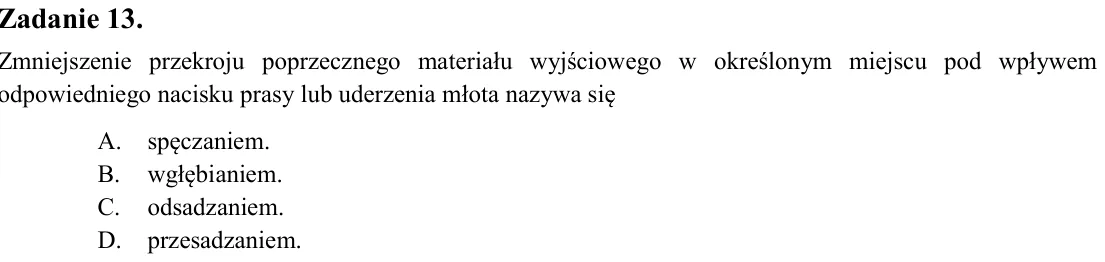

Zadanie 13. Zmniejszenie przekroju poprzecznego materiału wyjściowego w określonym miejscu pod wpływem odpowiedniego nacisku prasy lub uderzenia młota nazywa się A. spęczaniem. B. wgłębianiem. C. odsadzaniem. D. przesadz

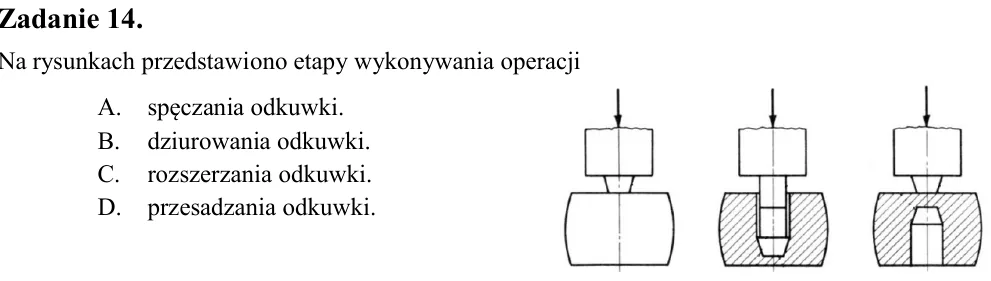

Zadanie 14. Na rysunkach przedstawiono etapy wykonywania operacji A. spęczania odkuwki. B. dziurowania odkuwki. C. rozszerzania odkuwki. D. przesadzania odkuwki.

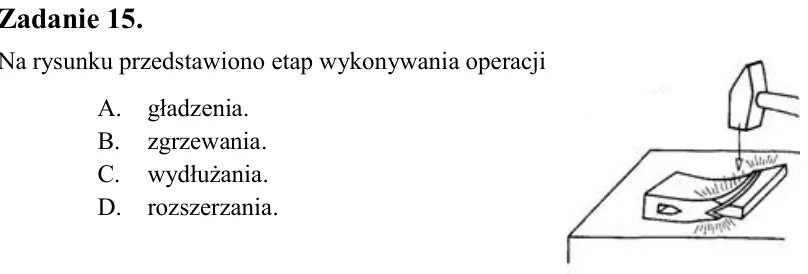

Zadanie 15. Na rysunku przedstawiono etap wykonywania operacji A. gładzenia. B. zgrzewania. C. wydłużania. D. rozszerzania.

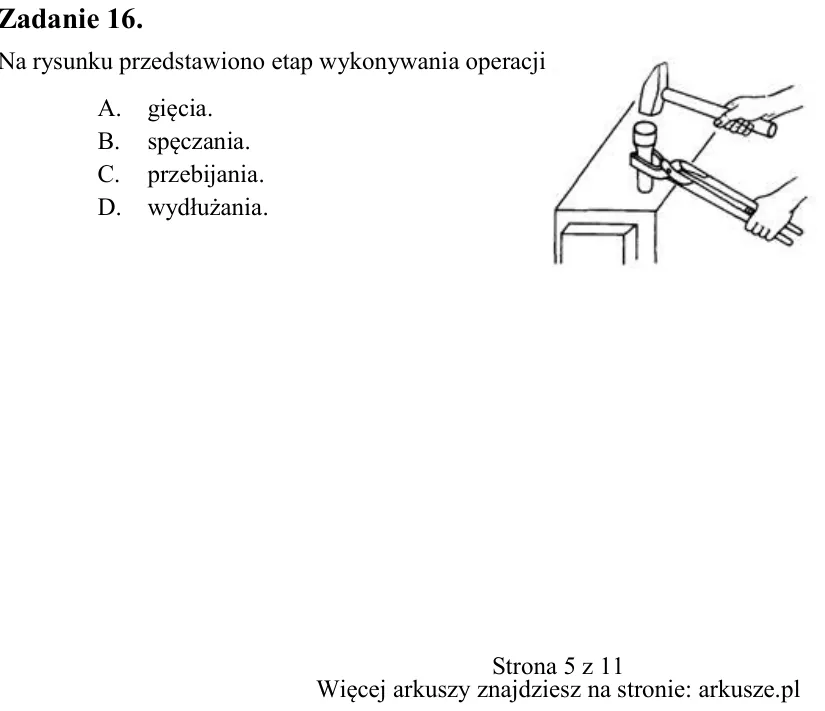

Zadanie 16. Na rysunku przedstawiono etap wykonywania operacji A. gięcia. B. spęczania. C. przebijania. D. wydłużania.

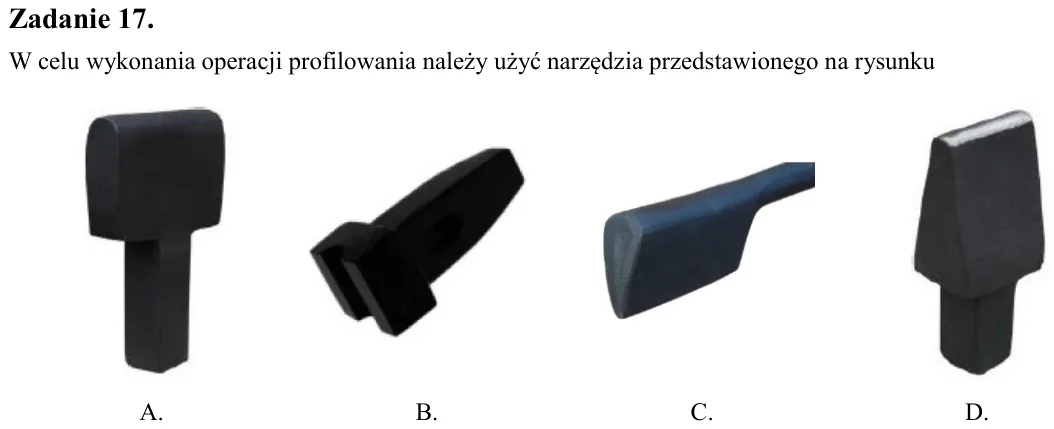

Zadanie 17. W celu wykonania operacji profilowania należy użyć narzędzia przedstawionego na rysunku

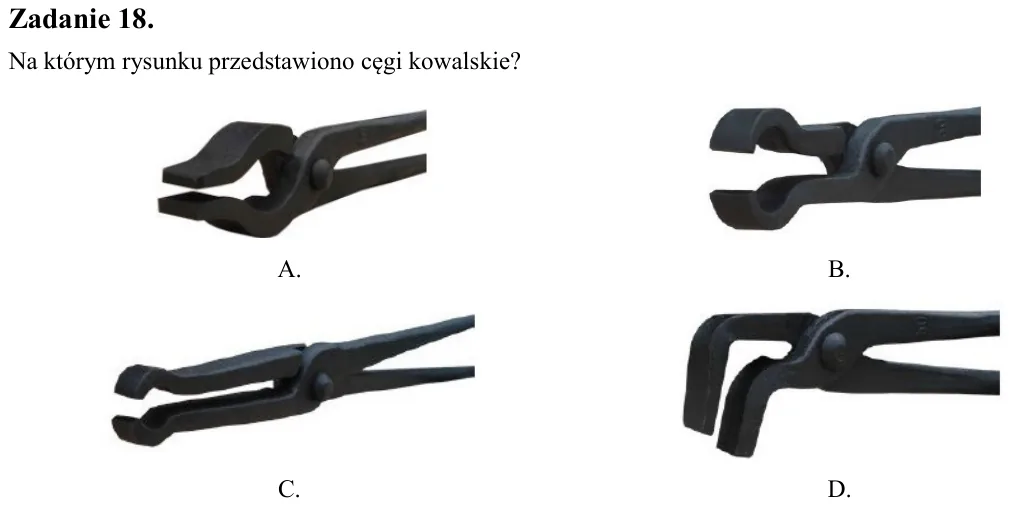

Zadanie 18. Na którym rysunku przedstawiono cęgi kowalskie?

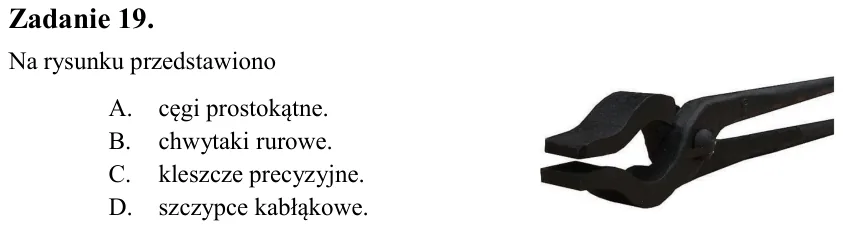

Zadanie 19. Na rysunku przedstawiono A. cęgi prostokątne. B. chwytaki rurowe. C. kleszcze precyzyjne. D. szczypce kabłąkowe.

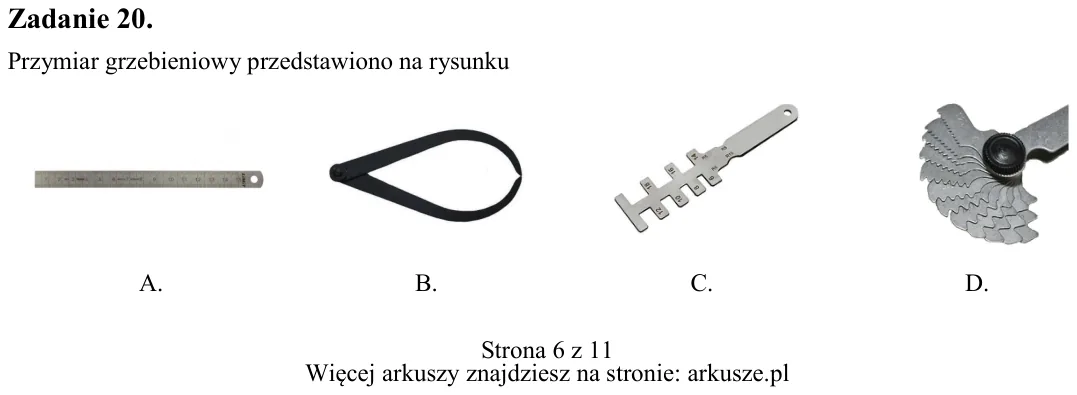

Zadanie 20. Przymiar grzebieniowy przedstawiono na rysunku A. B. C. D. A. B. C. D. A. B. C. D.

Zadanie 21. Na rysunku przedstawiono A. dziurownicę. B. gwoździownicę. C. stożek kowalski. D. przebijak kowalski.

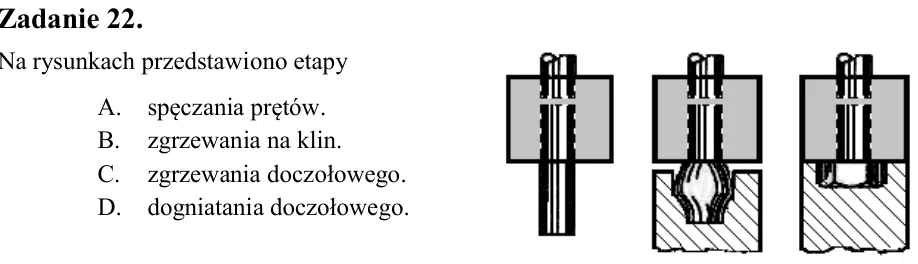

Zadanie 22. Na rysunkach przedstawiono etapy A. spęczania prętów. B. zgrzewania na klin. C. zgrzewania doczołowego. D. dogniatania doczołowego.

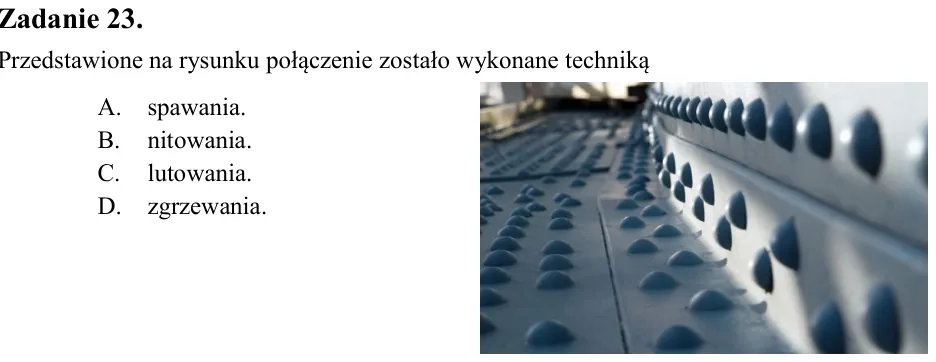

Zadanie 23. Przedstawione na rysunku połączenie zostało wykonane techniką A. spawania. B. nitowania. C. lutowania. D. zgrzewania.

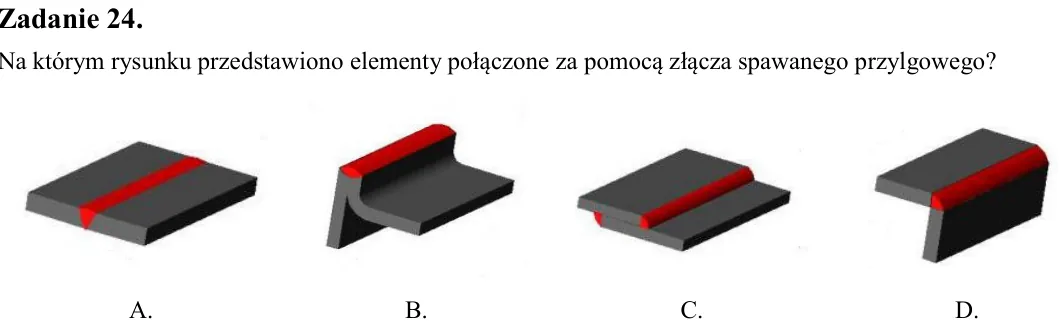

Zadanie 24. Na którym rysunku przedstawiono elementy połączone za pomocą złącza spawanego przylgowego?

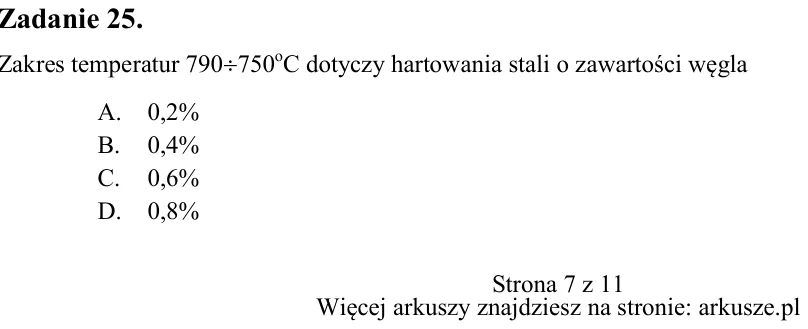

Zadanie 25. Zakres temperatur 790750oC dotyczy hartowania stali o zawartości węgla A. 0,2% B. 0,4% C. 0,6% D. 0,8% A. B. C. D.

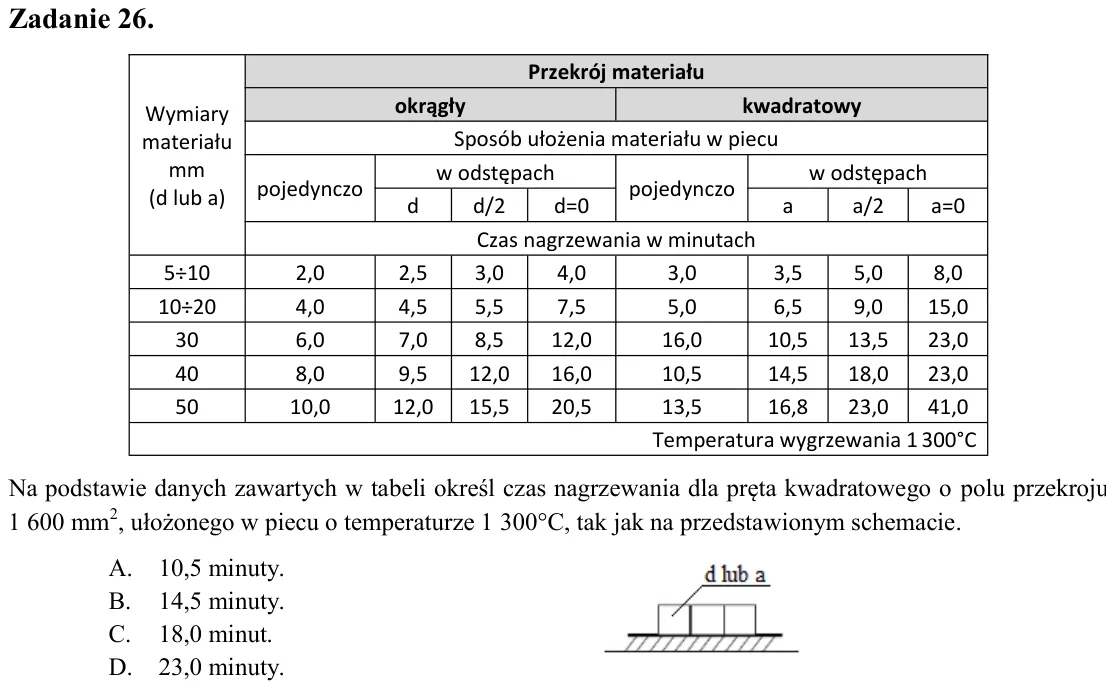

Zadanie 26. Na podstawie danych zawartych w tabeli określ czas nagrzewania dla pręta kwadratowego o polu przekroju 1 600 mm2, ułożonego w piecu o temperaturze 1 300°C, tak jak na przedstawionym schemacie. A. 10,5 minuty.

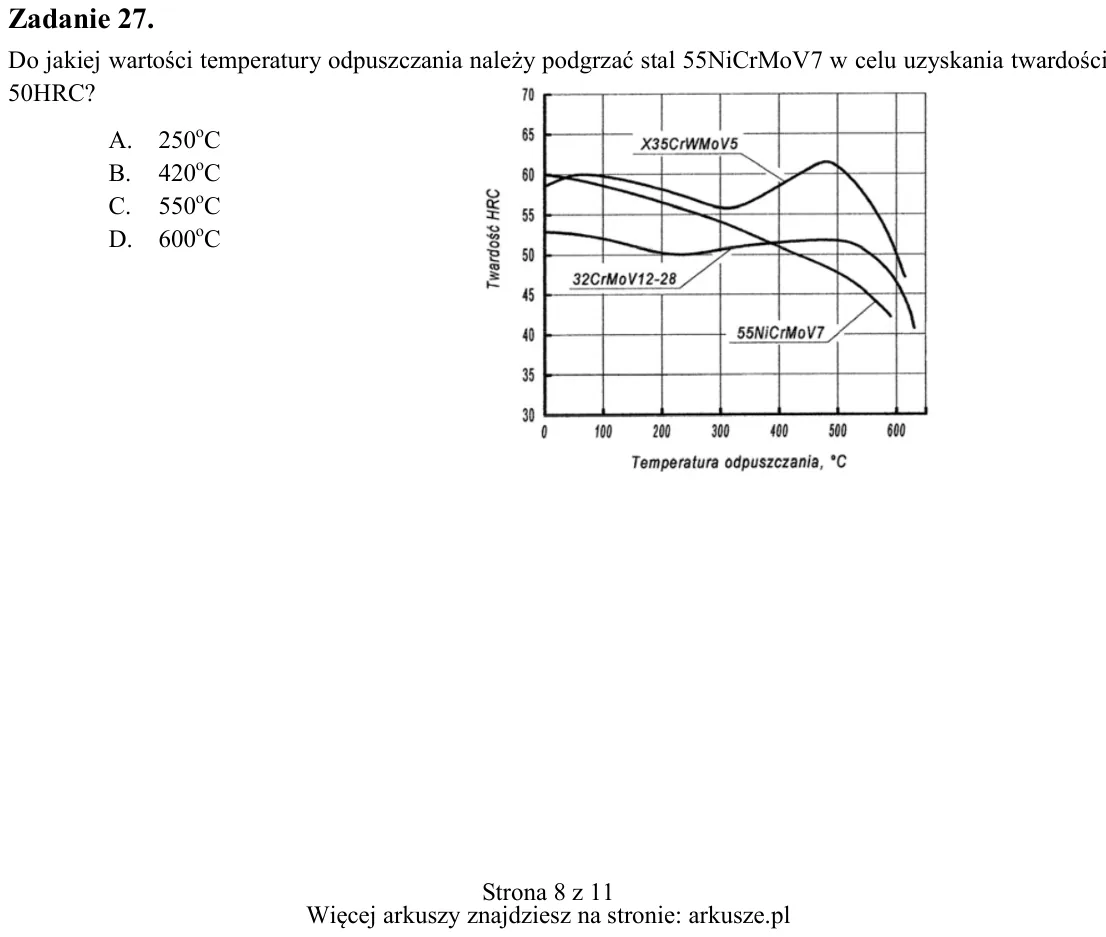

Zadanie 27. Do jakiej wartości temperatury odpuszczania należy podgrzać stal 55NiCrMoV7 w celu uzyskania twardości 50HRC? A. 250oC B. 420oC C. 550oC D. 600oC Wymiary materiału mm (d lub a) Przekrój materiału kwadratowy o

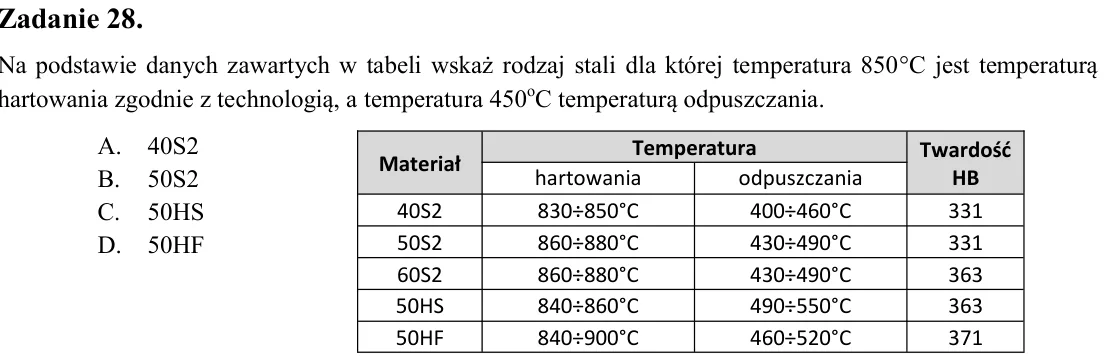

Zadanie 28. Na podstawie danych zawartych w tabeli wskaż rodzaj stali dla której temperatura 850C jest temperaturą hartowania zgodnie z technologią, a temperatura 450oC temperaturą odpuszczania. A. 40S2 B. 50S2 C. 50HS

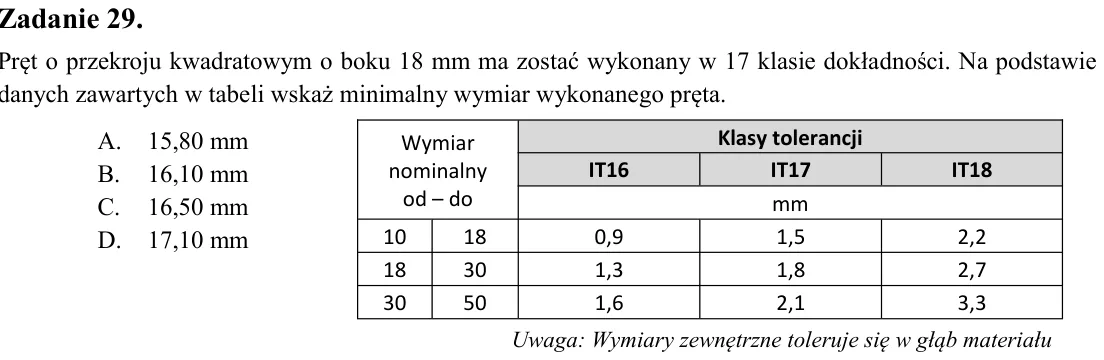

Zadanie 29. Pręt o przekroju kwadratowym o boku 18 mm ma zostać wykonany w 17 klasie dokładności. Na podstawie danych zawartych w tabeli wskaż minimalny wymiar wykonanego pręta. A. 15,80 mm B. 16,10 mm C. 16,50 mm D. 17,

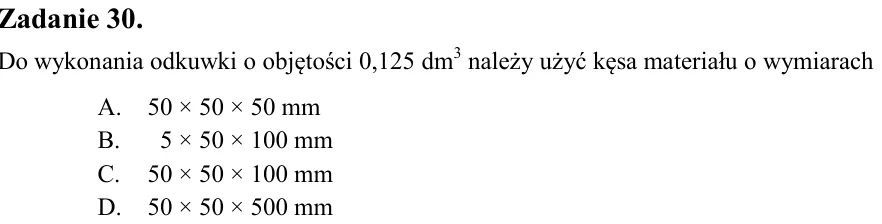

Zadanie 30. Do wykonania odkuwki o objętości 0,125 dm3 należy użyć kęsa materiału o wymiarach A. 50 × 50 × 50 mm B. 5 × 50 × 100 mm C. 50 × 50 × 100 mm D. 50 × 50 × 500 mm

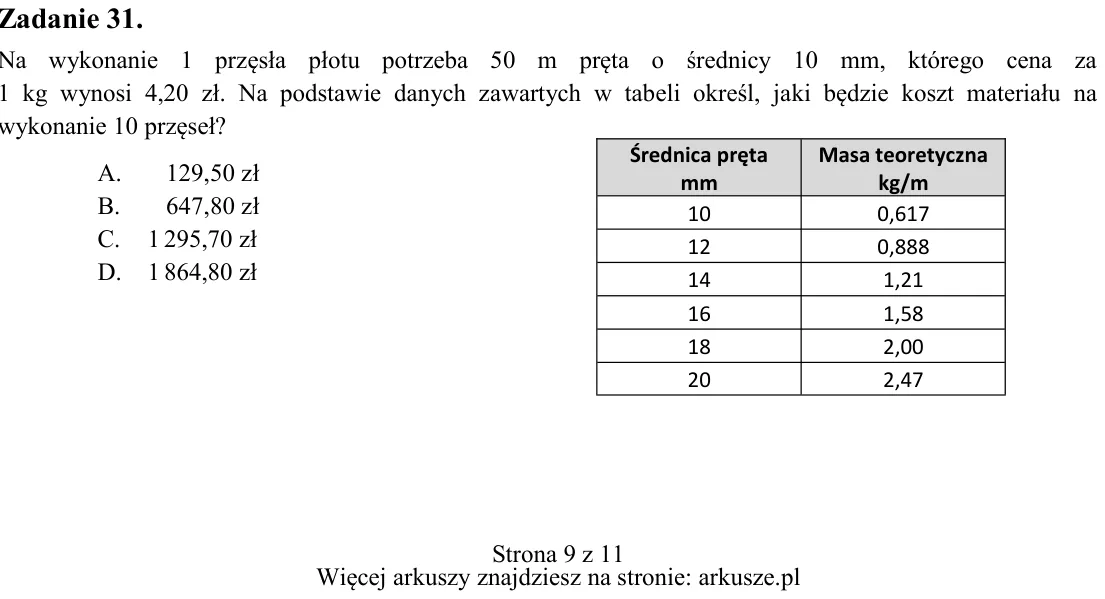

Zadanie 31. Na wykonanie 1 przęsła płotu potrzeba 50 m pręta o średnicy 10 mm, którego cena za 1 kg wynosi 4,20 zł. Na podstawie danych zawartych w tabeli określ, jaki będzie koszt materiału na wykonanie 10 przęseł? A. 1

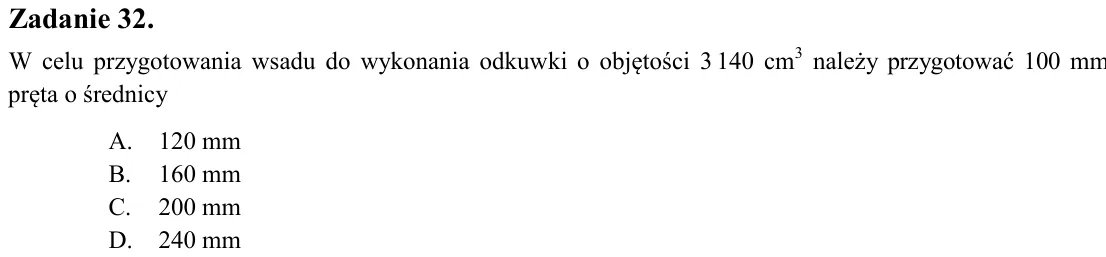

Zadanie 32. W celu przygotowania wsadu do wykonania odkuwki o objętości 3 140 cm3 należy przygotować 100 mm pręta o średnicy A. 120 mm B. 160 mm C. 200 mm D. 240 mm

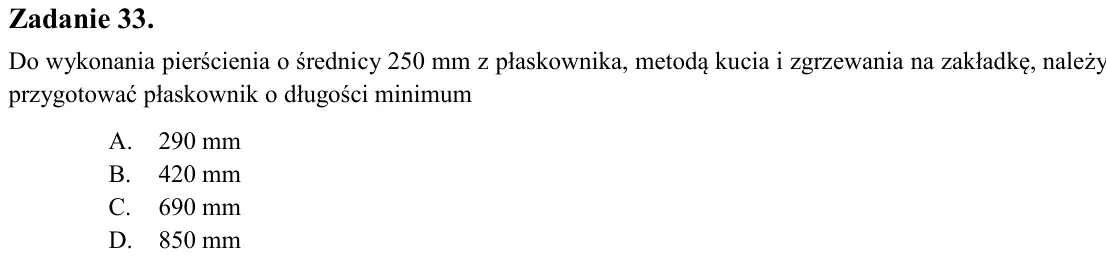

Zadanie 33. Do wykonania pierścienia o średnicy 250 mm z płaskownika, metodą kucia i zgrzewania na zakładkę, należy przygotować płaskownik o długości minimum A. 290 mm B. 420 mm C. 690 mm D. 850 mm

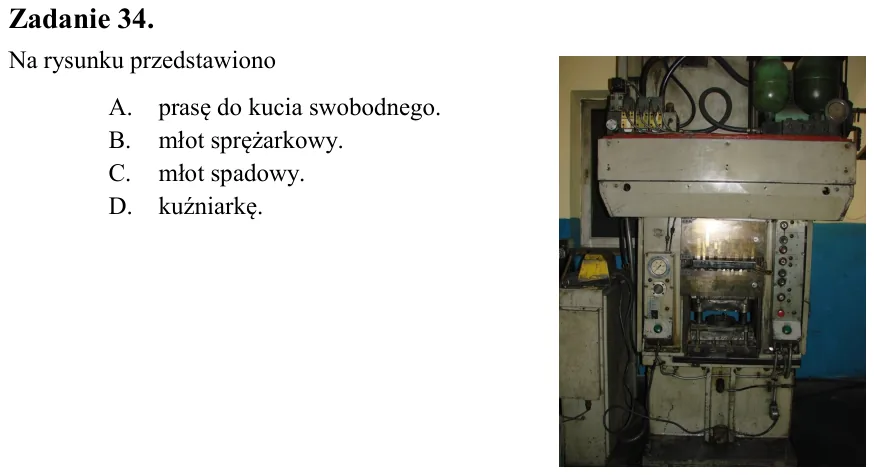

Zadanie 34. Na rysunku przedstawiono A. prasę do kucia swobodnego. B. młot sprężarkowy. C. młot spadowy. D. kuźniarkę.

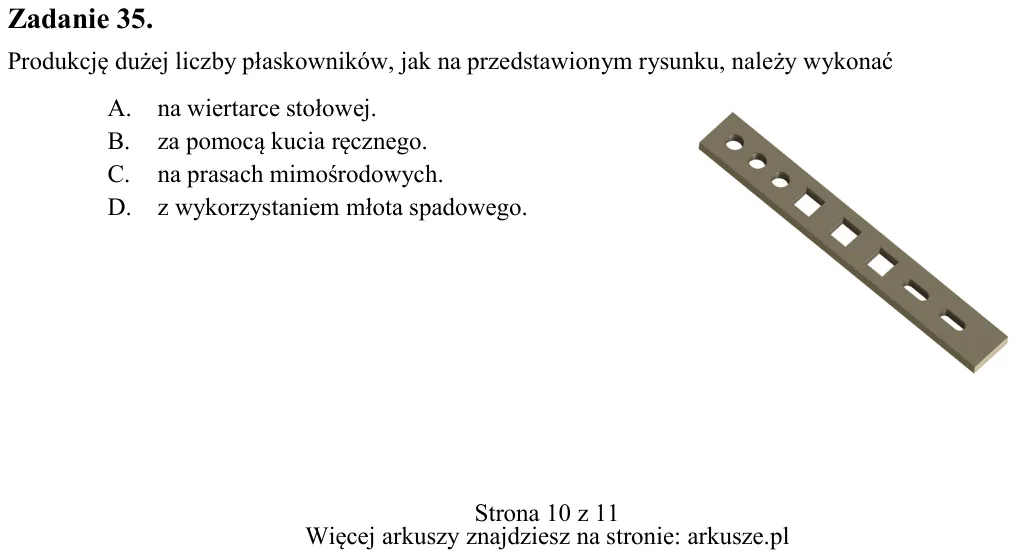

Zadanie 35. Produkcję dużej liczby płaskowników, jak na przedstawionym rysunku, należy wykonać A. na wiertarce stołowej. B. za pomocą kucia ręcznego. C. na prasach mimośrodowych. D. z wykorzystaniem młota spadowego.

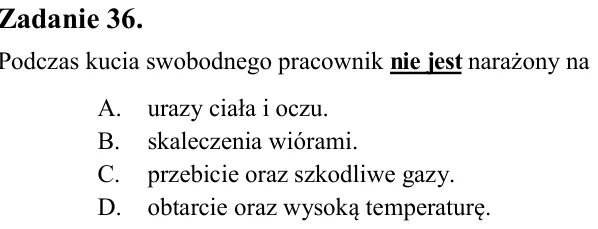

Zadanie 36. Podczas kucia swobodnego pracownik nie jest narażony na A. urazy ciała i oczu. B. skaleczenia wiórami. C. przebicie oraz szkodliwe gazy. D. obtarcie oraz wysoką temperaturę.

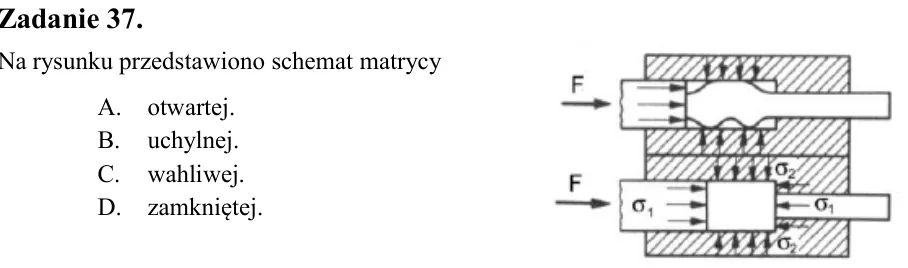

Zadanie 37. Na rysunku przedstawiono schemat matrycy A. otwartej. B. uchylnej. C. wahliwej. D. zamkniętej.

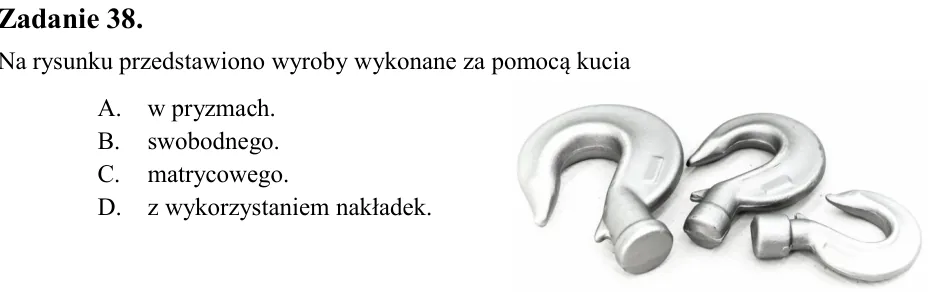

Zadanie 38. Na rysunku przedstawiono wyroby wykonane za pomocą kucia A. w pryzmach. B. swobodnego. C. matrycowego. D. z wykorzystaniem nakładek.

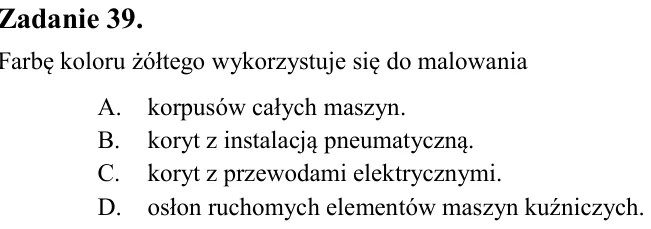

Zadanie 39. Farbę koloru żółtego wykorzystuje się do malowania A. korpusów całych maszyn. B. koryt z instalacją pneumatyczną. C. koryt z przewodami elektrycznymi. D. osłon ruchomych elementów maszyn kuźniczych.

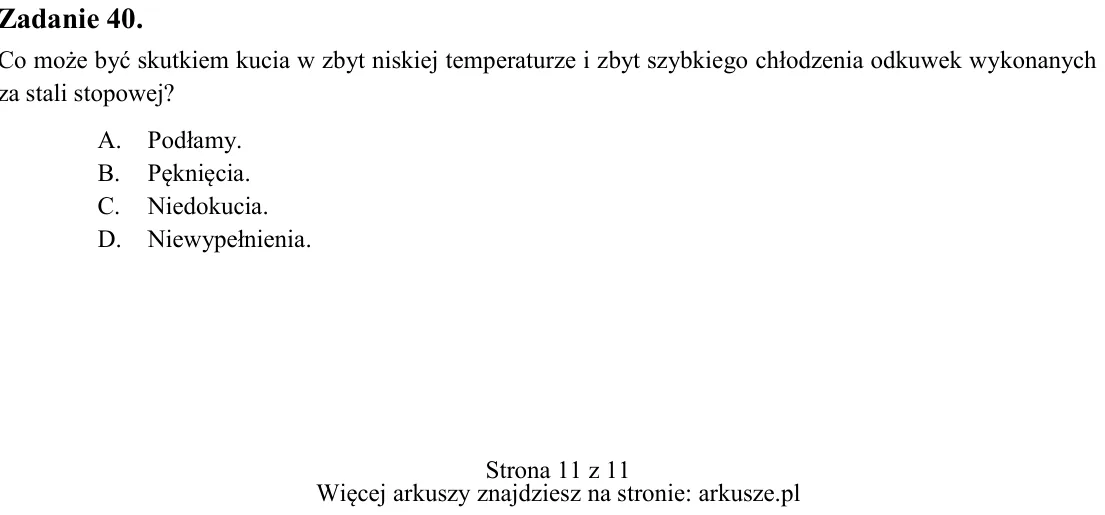

Zadanie 40. Co może być skutkiem kucia w zbyt niskiej temperaturze i zbyt szybkiego chłodzenia odkuwek wykonanych za stali stopowej? A. Podłamy. B. Pęknięcia. C. Niedokucia. D. Niewypełnienia.
